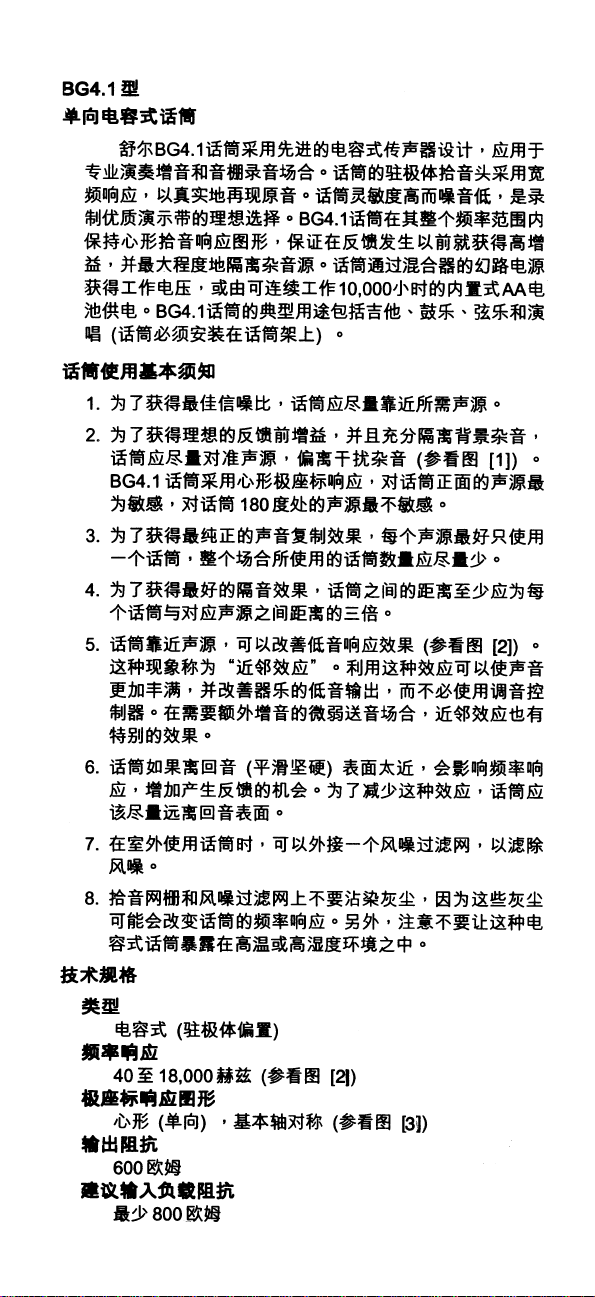

MODEL BG4.1
UNIDIRECTIONAL CONDENSER MICROPHONE

The BG4.1 microphone utilizes an advanced condenser
transducer design for use in professional instrument sound re­inforcement and project studio recording. Its electret cartridge
has a wide frequency response for natural sound reproduction,
and its high sensitivity and low noise make it an ideal choice
for producing quality demo tapes. The BG4.1 also maintains
a cardioid polar pattern throughout its frequency range which
ensures high gain-before-feedback and maximum isolation
from undesired sound sources. Operating voltage is supplied
by phantom power from a mixer, or an internal AA battery for
10,000 hours of continuous use. Typical applications for the
BG4.1 include acoustic guitar, drums, stringed instruments,
and vocals (when mounted on a stand).

GENERAL RULES FOR MICROPHONE USE

1. For optimal signal-to-noise ratio, place the microphone as

close as possible to the desired sound source.

2. For the best gain-before-feedback and isolation from unde-

sired background noise, aim the microphone toward the
sound source and away from undesired sound sources

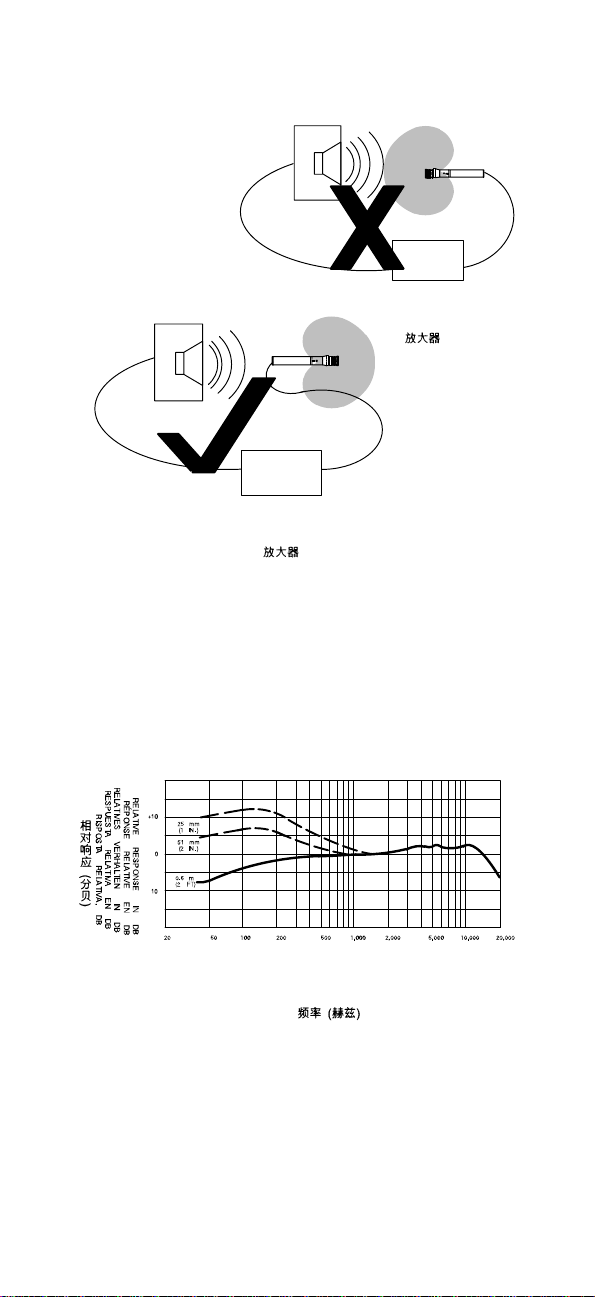

(Figure 1). The BG4.1 features a cardioid polar pattern
which is most sensitive to sound directly in front of the mi­crophone,

3. For the purest reproduction of sound, use only one micro-

phone per sound source and use the fewest number of mi­crophones necessary for the application.

4. For maximum isolation, keep the distance between micro-

phones at least three times the distance from each source
to its microphone.

5. Placing the microphone close to the sound source improves

bass response (Figure 2). This phenomenon is known as
proximity effect and can be used to achieve a fuller sound,
and to change the bass output of an instrument without us­ing tone controls. Proximity effect is also especially good
for vocals during soft passages where emphasis is needed.

6. Placing the microphone too close to acoustically reflective

(smooth, hard) surfaces will result in a poor frequency re­sponse and will increase the chances for feedback. To mini­mize this effect, place microphones as far as possible from
acoustically reflective surfaces.

7. Add an external windscreen when using the microphone

outdoors to reduce wind noise.

8. It is important to keep foreign particles out of the grille and

the windscreen because they may alter the frequency
response of the microphone. Also, avoid exposing con­denser microphones to heat and high humidity.

SPECIFICATIONS

Type

Condenser (electret bias)

Frequency Response

40 to 18,000 Hz (Figure 2)

Polar Pattern

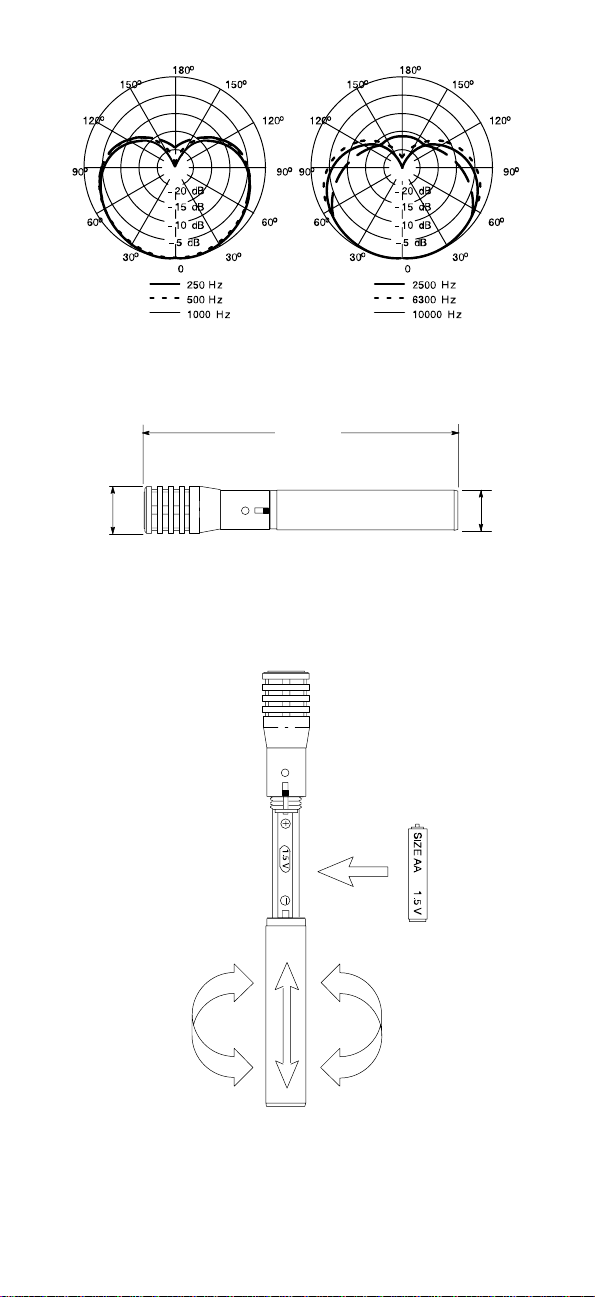

Cardioid (unidirectional), symmetrical about axis
(Figure 3)

Output Impedance

600 Ω

Recommended Input Load Impedance

800 Ω minimum

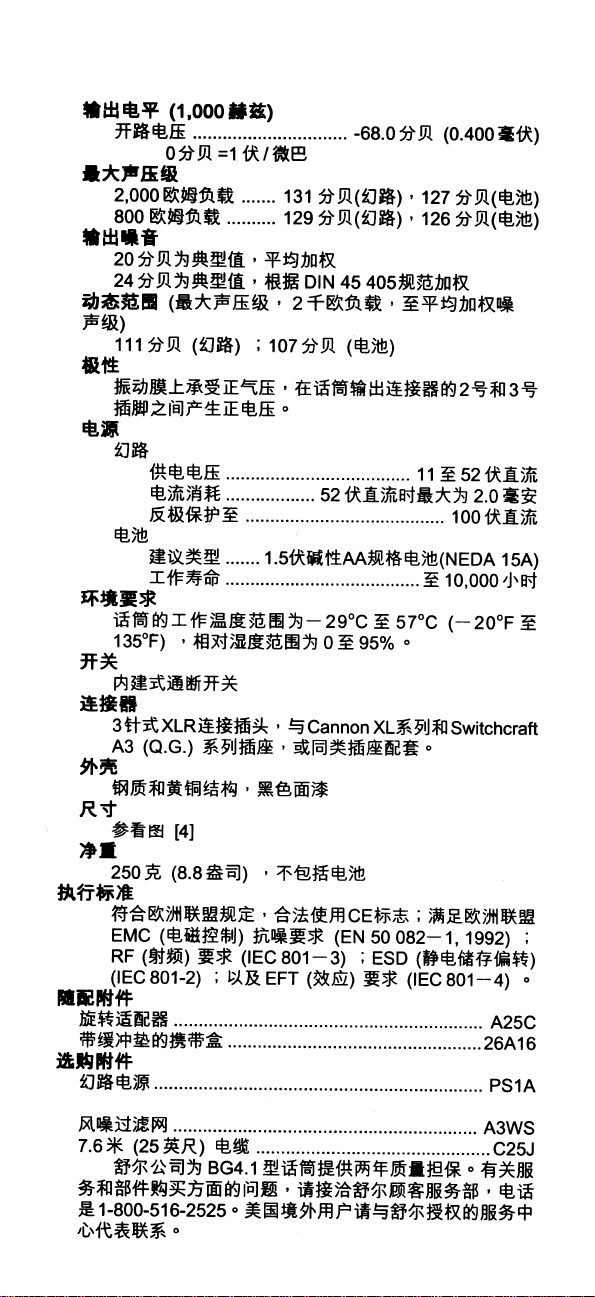

Output Level (at 1,000 Hz)

Open Circuit Voltage –48.0 dBV/Pa (4.0 mV). . . . . . . . . . .

and least sensitive to sound directly at 180 .

1 Pascal=94 dB SPL

Maximum SPL

2,000 Ω load 131 dB (phantom), 127 dB (battery). . . . . . .

800 Ω load 129 dB (phantom), 126 dB (battery). . . . . . . .

2

Output Noise

20 dB typical, A weighted
24 dB typical, weighted per DIN 45 405

Dynamic Range (maximum SPL, 2 kΩ load, to A-weighted
noise level)

11 1 dB (phantom); 107 dB (battery)

Polarity

Positive pressure on diaphragm produces positive voltage
on pin 2 relative to pin 3 of microphone output connector

Power

Phantom

Supply Voltage 11 to 52 Vdc. . . . . . . . . . . . . . . . . . .

Current Drain 2.0 mA max at 52 Vdc. . . . . . . . . . . .

Reverse polarity protected to 100 Vdc. . . . . . . . . . .

Battery

Recommended 1.5 V alkaline AA size. . . . . . . . . . .

(NEDA 15A)

Life up to 10,000 hours. . . . . . . . . . . . . . . . . . . . . . . .

Environmental Conditions

This microphone will operate over a temperature range of –29

o

to 57

C (–20 to 135o F), and at relative humidity of 0 to 95%.

Switch

Built in On/Off switch

Connector

3-pin male XLR connector designed to mate with Cannon
XL series, Switchcraft A3 (Q.G.) series, or equivalent
connector

Case

Steel and brass construction with black painted finish

Dimensions

See Figure 4

Net Weight

250 g (8.8 oz) less battery

Certification

Eligible to bear CE Marking. Conforms to European EMC
Directive 89/336/EEC. Meets applicable tests and perfor­mance criteria in European Standard EN55103 (1996) parts
1 and 2, for residential (E1) and light industrial (E2) environ­ments.

FURNISHED ACCESSORIES

Swivel Adapter A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Padded Carrying Case 26A16. . . . . . . . . . . . . . . . . . . . . . . . . .

OPTIONAL ACCESSORIES

Phantom Power Supply PS1A. . . . . . . . . . . . . . . . . . . . . . . . . .

Windscreen A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7.6 m (25 ft.) Cable C25J. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

The BG4.1 is backed by the Shure 2-year warranty. For
service or parts information, please contact the Shure Service
department at 1–800–516–2525. Outside the United States,
please contact your authorized Shure Service Center.

3

MODÈLE BG4.1
MICROPHONE ÉLECTROSTATIQUE UNIDIRECTIONNEL

Le BG4.1 utilise un transducteur électrostatique de con­ception avancée pour la sonorisation professionnelle des in­struments et les enregistrements en studio. Sa cartouche à
électrets présente une large courbe de réponse en fréquence
pour une reproduction naturelle des sons. De plus, sa haute
sensibilité et son faible niveau de bruit en font le choix idéal
pour les maquettes de qualité. Le BG4.1 maintient en outre une
configuration cardioïde dans toute sa gamme de fréquences,
ce qui assure un gain élevé avant Larsen, une isolation maxi­mum des sources de bruits indésirables. La tension de fonc­tionnement est fournie par l’alimentation duplex provenant
d’une table de mélange ou une pile AA interne permettant 10
000 heures d’utilisation continue. Les applications typiques du
BG4.1 sont la prise de son de guitares, percussions, instru­ment à cordes et voix (lorsque monté sur un pied).

RÈGLES GÉNÉRALES D’UTILISA TION DU MICROPHONE

1. Pour un rapport signal/bruit optimum, placer le micropho-

ne le plus près possible de la source sonore à amplifier .

2. Pour un gain avant Larsen et une isolation maximum, di-

riger le microphone vers la source sonore, à l’opposé des

sources de bruits indésirables (voir la Figure 1). Le BG4.1

est un micro à courbe de directivité cardioïde, plus sensi-

ble aux sons émis directement devant le microphone et

présentant un angle de captage réduit à 180 .

3. Pour la reproduction la plus fidèle, n’utiliser qu’un seul mi-

crophone par source sonore et le plus petit nombre pos-

sible de microphones pour l’application.

4. Pour une isolation maximum veiller à ce que la distance

entre les micros soit au moins égale à trois fois la distance

de chaque micro à sa source sonore.

5. Le rapprochement du microphone de la source sonore ac-

croît le volume de basses (Figure 2). Ce phénomène, ap-

pelé effet de proximité, peut être utilisé pour obtenir un

son plus riche et accentuer les basses d’un instrument

sans utiliser les boutons de tonalité. L’effet de proximité

est également souhaitable pour accentuer la voix dans les

passages doux.

6. Lorsqu’un microphone capte un son réfléchi, certaines

fréquences aléatoires peuvent causer un effet Larsen.

Pour minimiser le captage de ces fréquences aléatoires,

placer les microphones le plus loin possible des surfaces

réfléchissantes (lisses et dures).

7. Si le microphone est utilisé à l’extérieur, le munir d’un cou-

pe-vent pour réduire les bruits de vent.

8. Il est important de garder la grille et le coupe-vent ex-

empts de particules étrangères, celles-ci risquant d’altér-

er la réponse en fréquence du microphone. De plus, éviter

d’exposer les microphones électrostatiques à la chaleur

et à l’humidité excessive.

CARACTÉRISTIQUES

Type

Électrostatique (à polarisation d’électret)

Réponse en fréquence

De 40 à 18 000 Hz (voir Figure 2)

Config uration pola ire

Cardioïde (dir ecti onnelle) , s ymétr ique autour de l’ axe (voir

Figure 3)

Impédance de sortie

V aleur nominale de 600 Ω

Impédance de charge d’entrée recommandée

Pour l e rac cor dement aux e ntr ées du mi cr ophone d’ impé -

dance d’une valeur nominale minimum de 800 Ω

Niveau de sortie (à 1000 Hz)

Tension en circuit ouvert : –48,0 dBV/Pa (4,0 mV)

1 Pascal=94 dB SPL

4

Niveau de pression acoustique (NPA) maximum

Charge de 2000 Ω : 131 dB (fantôme), 127 dB (pile)

Charge de 800 Ω : 129 dB (fantôme), 126 dB (pile)

Bruit à la sortie

20 dB type, pondéré en «A»

24 dB type, pondéré en fonction de la norme DIN 45 405

Gamme dynamique (NPA maximum, charge de 2 kΩ,
jusqu’au niveau de bruit pondéré en «A»)

1 11 dB (fantôme), 107 dB (pile)

Mise en phase

Une p re ssion p o sitive su r le diaphragme produit une tension

positive à la broche 2 par rapport à la broche 3 d u connecteur

de sortie du microphone.

Alimen tation électrique

Fantôme

Tension d’alimentation : de 11 à 52 V c.c.
Consommation de courant : 2,0 mA maximum à 52 V
c.c.
Polarité : inverse protégée jusqu’à > 100 V c.c.

Pile

Alcaline (type recommandé), 1,5 V, taille AA
Durée en service : jusqu’à 10 000 heures

Conditions de l’environnement

Ce microphone conserve sa fiabilité et son ef ficacité d a ns l e

cadre d’une g amme de tempér atures s’ ét endant de –29 à

o

57

C et d’une gam me d’humid ité relative de 0 à 95%.

Interrupteur: Interrupteur ON/OFF intégré
Connecteur

Connecteur audi o profes si onnel à 3 br oches (XLR) conç u

pour s’adapter aux séries Cannon XL, Switchcraft A3 (Q.G.)

ou à un produit équivalent.

Boîtier

Constru ction en acier et en laiton avec finition noire peinte

Dimensions

Voir Figure 4

Poids net

250 g moins la pile

HOMOLOGATION

Autorisé à porter la marque CE. Conforme à la directive

CEM européenne 89/336/CEE. Conforme aux critères

applicables d e test et de performances de la norme euro-

péenne EN 55103 (1996) parties 1 et 2 pour les environ-

nements résidentiels (E1) et d’industrie légère (E2).

ACCESSOIRES FOURNIS

Adaptateur articulé A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fourre–tout de transport/rangement (sans mousse) 26A16. . .

ACCESSOIRES EN OPTION

Alimentation électrique fantôme PS1A. . . . . . . . . . . . . . . . . . . .

Écran antivent A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Câble (7,6 m) C25J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pour tout renseignement complémentaire, prière de pren­dre contact avec le service Entretien Shure au 1/800-516-

2525. En dehors des États-Unis, prière de prendre contact
avec le centre d’entretien agréé Shure local.
