ITALIANO

DESCRIZIONE GENERALE

Il microfono cardioide a condensatore Shure BETA 98H/C può essere fissato alla campana degli strumenti a fiato o sul
bordo degli strumenti a percussione. Il giunto a snodo integrato a collo d’oca ed a cricco consente l’agevole
posizionamento e fissaggio in posizione del microfono. Il sostegno isolante antivibrazione riduce la trasmissione del
“rumore dei tasti” dello strumento ed altro rumore meccanico. Il collo d’oca in dotazione, con il supporto angolare,
aitua a mantenere il microfono in posizione durante le performance più movimentate. (vedi Figura 9)

Il modello BETA 98H/C è dotato di circuiteria con preamplificatore senza trasformatore, per una migliore linearità
nell’intera gamma di frequenze. Il preamplificatore è fissato al microfono mediante cavo ultraflessibile lungo 10 piedi. Il
preamplificatore MX1–BP a batteria, disponibile come accessorio a richiesta, garantisce prestazioni eccezionali in
situazioni in cui non è disponibile l’alimentazione virtuale.

La caratteristica cardioide fornisce un guadagno elevato a monte della retroazione ed un’ottima reiezione dei rumori
indesiderati. L’alto valore del massimo livello di pressione sonora (SPL) lo rende ideale per tutti gli strumenti: ottoni, legni
e percussioni.

Il modello BETA 98H/C è dotato di uno antivento a scatto, custodia e fermacavo. Il preamplificatore può essere alimentato
da qualsiasi alimentatore phantom a tensione compresa tra 11 e 52 V c.c.

50

ITALIANO

CARATTERISTICHE

• Risposta in frequenza studiata per ottenere una riproduzione del suono naturale e pulita.

• Il giunto a snodo integrato a collo d’oca ed a cricco consente l’agevole posizionamento del microfono

• Fermaglio ad angolo del braccio a collo d’oca per un posizionamento sicuro del microfono in situazioni

particolarmente dinamiche

• La struttura leggera e compatta lo rende poco appariscente

• Gamma dinamica adatta all’uso in ambienti con elevati livelli di pressione sonora (SPL)

• Diagramma cardioide uniforme che fornisce un guadagno elevato a monte della retroazione ed un’ottima reiezione

dell’acustica dell’ambiente.

• Sono disponibili capsule intercambiabili, con diagrammi di ricezione differenti

• La qualità, robustezza ed affidabilità leggendarie dei prodotti Shure

MODELLI
BETA 98H/C include microfono, cavo ultraflessibile da 3 m (10 piedi) collegato al preamplificatore, due antivento a scatto

e fermacavo.
WB98H/C include microfono, cavo ultraflessibile da 1,6 m (5,3 piedi) con connettore miniatura (TA4F) per applicazioni

senza fili, due antivento a scatto e fermacavo.

51

ITALIANO

APPLICAZIONI E COLLOCAZIONE

Di seguito sono elencate le applicazioni più comuni del modello BETA 98H/C e suggerimenti su come collocarlo nei vari
casi. Tenete presente che non esiste un metodo “giusto” per disporre i microfoni; la loro collocazione dipende soprattutto
dalle preferenze personali.

SASSOFONO (vedi Figura 4): fissate il microfono alla campana del sassofono e regolate il collo d’oca così da portare
il microfono di fronte alla campana ed a pochi centimetri di distanza. In questo modo si ottiene un bilanciamento chiaro
riducendo al minimo feedback e dispersione sonora.

SASSOFONO SOPRANO (vedi Figura 5): fissate il microfono alla campana del sassofono e regolate il collo d’oca così
da portare il microfono di fronte allo strumento, a pochi centimetri di distanza dai tasti inferiori. In questo modo si ottiene

52

ITALIANO

un bilanciamento pieno e completo. Per ottenere un tono più chiaro regolate il collo d’oca così da portare il microfono
di fronte alla campana ed a pochi centimetri di distanza.

INSTALLAZIONE SU TROMBONE (vedi Figura 6): fissate il microfono alla campana del trombone e regolate il collo
d’oca così da portare il microfono di fronte alla campana ed a pochi centimetri di distanza. In questo modo si ottiene un
bilanciamento chiaro ottimizzando al tempo stesso l’isolamento.

INSTALLAZIONE SU TROMBA (vedi Figura 7): fissate il microfono alla campana della tromba e regolate il collo d’oca
così da portare il microfono di fronte alla campana ed a pochi centimetri di distanza. In questo modo si ottiene un bilancia­mento chiaro ottimizzando al tempo stesso l’isolamento.

TAMBURO (vedi Figura 8): fissate il microfono al bordo del tamburo e regolate il collo d’oca così da orientare il microfono
poco sopra alla battitoia e ad un pollice dal bordo. In questo modo si ottiene un bilanciamento pieno.

53

ITALIANO

DATI TECNICI MICROFONO WB98H/C (con il circuito di pro-

Tipo A condensatore (polarizzazione a elettrete)

Diagramma polare Unidirezionale (cardioide). Vedi Figura 2.

Risposta in frequenza Da 20 a 20.000 Hz. Vedi Figura 3.

Impedenza di uscita 1200  Valore nominale di 150,0  (effettiva)

Livello di uscita
(0 dB = 1 volt a pascal)

Livello di limitazione (clipping) in us­cita (a 1 kHz, con distorsione ar­monica totale < 1%)

va standard illustrato nella Figura 1)

Tensione a circuito aperto: -56,5 dB (1,5 mV) Tensione a circuito aperto: -56 dB (1,6 mV)

-9 dBV (0,35 V) Carico di 2,5 k 11 dBV (3,5 V). . . . . . . . . . . .

Microfono BETA 98H/C

Impedenza di carico minima raccomandata:

(si può caricare il microfono con impedenze in­feriori, fino a 150 , con livelli inferiori di clip­ping).

Carico di 1,0 k 3 dBV (1,4 V). . . . . . . . . . . . .

54

1 k

ITALIANO

DATI TECNICI Microfono BETA 98H/CMICROFONO WB98H/C (con il circuito di pro-

Livello di pressione sonora (SPL)
max.

Gamma dinamica (SPL max. a livel­lo di rumore misurato con filtro di
ponderazione A)

Rumore di uscita (SPL equivalente) 31 dB (valore tipico), filtro di ponderazione A

Rapporto segnale/rumore 63 dB a 94 dB di SPL (IEC 651)

Messa in fase La pressione positiva sul diaframma produce

Tensione di funzionamento racco­mandata

va standard illustrato nella Figura 1)

143,5 dB Carico di 2,5 k 163 dB                  

112,5 dB 132 dB (carico di 2,5 k)

una tensione positiva sui piedini 3 e 4 rispetto
al piedino 1 (massa).

5 V (dal piedino 2 ai piedini 3 e 4) Tra 11 e 52 V c.c., alimentazione phantom

Carico di 1,0 k 155 dB                  

La pressione positiva sul diaframma produce
una tensione positiva sul piedino 2 rispetto al
piedino 3 del connettore di uscita del preamplif­icatore.

55

ITALIANO

DATI TECNICI Microfono BETA 98H/CMICROFONO WB98H/C (con il circuito di pro-

Specifiche ambientali Temperatura di esercizio: da –7° C a 49° C (da 20° F a 120° F). . . . . . . . . . . . . . . . . . . . . . . . . . .

Peso netto Microfono con cavo e connettore miniatura

va standard illustrato nella Figura 1)

Temperatura a magazzino: da –29° C a 74° C (da –20° F a 165° F). . . . . . . . . . . . . . . . . . . . . . .

Umidità relativa: da 0 al 95%. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TA4F): 65 g (2,3 once)

Microfono con cavo e Preamplificatore:
156 g (5.5 once)

56

ITALIANO

1,0 F

100 K

3
4
2

1

20 K

5V

+–

CIRCUITO DI PROVA STANDARD

FIGURA 1

V uscita

DIAGRAMMI POLARI TIPICI

FIGURA 2

57

ITALIANO

61 cm

1 cm

RISPOSTA IN FREQUENZA TIPICA

FIGURA 3

58

ITALIANO

OMOLOGAZIONI

Beta 98H/C – Contrassegnabile con il marchio CE. Conforme alla direttiva 89/336/CEE della Comunità Europea,
relativa alla compatibilità elettromagnetica. Soddisfa i criteri di prestazione e le verifiche pertinenti nella regolamenta­zione europea sulla compatibilità elettromagnetica a norma EN 55103 (1996) parti 1 e 2, relativa ad ambienti domestici
(E1) ed industriali leggeri (E2). WB98H/C – Contrassegnabile con il marchio CE. Conforme alla direttiva 89/33/CEE della
Comunità Europea, relativa alla compatibilità elettromagnetica. Soddisfa i criteri di prestazione e le verifiche pertinenti
nella regolamentazione europea sulla compatibilità elettromagnetica a norma EN 301 489 Parte 1 e 9.

PARTI DI RICAMBIO

Gruppo preamplificatore RPM440. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gruppo dispositivo di fissaggio e collo d’oca (escluso capsula ed antivento), con cavo da 3 m (10 piedi) stagnato e senza

guaina RPM540. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Antivento (4 per confezione) RK183WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Capsula per caratteristica cardioide RPM108. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Capsula per caratteristica supercardioide RPM110. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fermacavo CMD–1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Alimentatore a batteria MX1–BP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connettore del cavo (solo per WB98H/C) WA330. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fermaglio ad angolo del braccio a collo d’oca 65A1963. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

59

ITALIANO

FIGURA 4

INSTALLAZIONE SU SASSOFONO SOPRANOINSTALLAZIONE SU SASSOFONO

FIGURA 5

60

ITALIANO

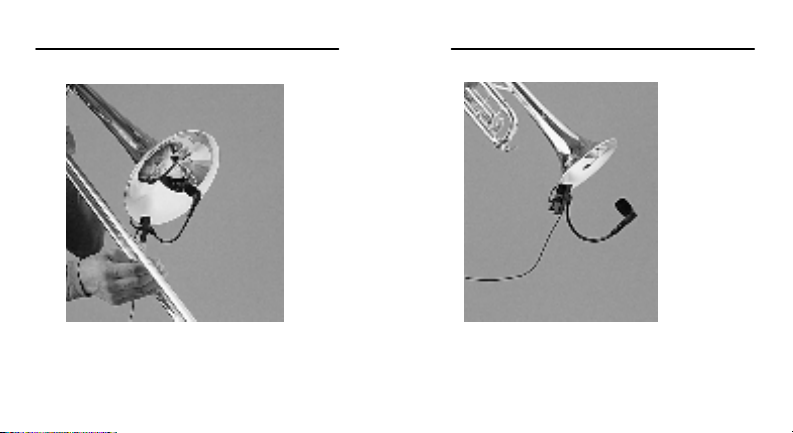

INSTALLAZIONE SU TROMBONE INSTALLAZIONE SU TROMBA

FIGURA 6 FIGURA 7

61

ITALIANO

INSTALLAZIONE SU TAMBURO

FIGURA 8

FERMAGLIO AD ANGOLO DEL BRACCIO A COLLO D’OCA

FIGURA 9

62

MIC

ELEMENT

MIC

ELEMENT

CARTRIDGE

FET

G

CARTRIDGE

FET

G

MODEL BETA 98H/C

D

RC

FILTER

S

BLACK (to source) (audio)

RED (to drain) (DC bias)

SHIELD

PREAMP

XLR CONNECTOR

1

2
3
1

2

3

MODEL WB98H/C

D

S

RC

FILTER

RED (to drain) (DC bias)

BLACK (to source) (audio)

SHIELD

TA4F CONNECTOR

2
4

3

1

FIGURE 10. WIRING DIAGRAMS

63
