Model 849 User Guide
o
180
o
150
o
150
o
o
120
120
150
o
o
180
o
150
o
o
120
GENERAL
The Model 849 is a high-quality electret condenser microphone with a smooth, flat frequency response and cardioid pickup pattern. It provides accurate, uncolored reproduction of the sound source. The 849 is designed for a wide
variety of sound reinforcement and recording applications,
and is a good choice for use with choirs, amplified sound, or
acoustic instruments, including strings, brass, woodwinds,
and percussion.
The 849 is supplied with a swivel adapter and a zippered
vinyl storage bag. Optional accessories include a foam
windscreen (A3WS), SHOCK-STOPPER isolation mount
(A53M), two-channel phantom power supply (PS1A), and
7.6 m (25 ft.) microphone cable (C25J).
FEATURES
• Wide, flat frequency response
• Internal shock mount for reduced stand and handling
noise
• Long-life on/off switch for on-stage control
• Low distortion output and wide dynamic range charac-
teristics for variety of load impedances
• Cardioid polar pattern uniform over a wide range of fre-
quencies.
• Very low RF and magnetic hum susceptibility
• Can use either phantom power or an internal AA battery
• Rugged construction for outstanding reliability
• Usable over wide range of temperature and humidity
conditions
+10
o
90
o
60
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
250 Hz
500 Hz
1000 Hz
30
o
90
o
90
o
60
o
o
60
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
2500 Hz
6300 Hz
10000Hz
30
o
90
o
60
o
TYPICAL POLAR PATTERNS
FIGURE 2
POWER
The 849 can be powered by any mixer or console providing 12 to 48 Vdc phantom power, or by a phantom power
supply such as the Shure PS1A.
Alternately, the 849 can be powered by a single 1.5-volt
AA alkaline battery . A new alkaline battery will provide up to
10,000 hours of continuous microphone operation.
NOTE: The on/off switch only affects the audio signal—
it will not turn off the battery power. To avoid battery
drain, remove the battery when not using the micro-
phone for extended periods of time.
INSTALLING THE BATTERY
1. Disconnect the microphone cable.
2. Unscrew the handle by turning it counterclockwise (from
top).
3. Slide the handle away from the grille, exposing the bat-
tery compartment.
4. Insert a new battery (or replace the old battery), observ-
ing the polarity marking in the compartment.
5. Slide the handle back into place and tighten.
WINDSCREEN
Use the optional windscreen (A3WS) in windy conditions
and in speech or vocal applications where breath noise is a
problem.
0
dB
–10
20 200001000 1000050 100
TYPICAL FREQUENCY RESPONSE
2001, Shure Incorporated
27B2691 (AF)
98765432
Hz
FIGURE 1
98765432
Printed in Mexico
SPECIFICATIONS
Type
Cardioid condenser (electret bias)
Frequency Response
40 to 16,000 Hz (see Figure 1)
Polar Pattern
Cardioid (see Figure 2)
Output Impedance
600 ohms
Recommended Minimum Load Impedance
800 ohms
Sensitivity (at 1,000 Hz)
Open Circuit Voltage –51 dBV/Pa (2.8 mV). . . . . . . . . . . . . . . .
Output Clipping Level (1 kHz, 3% THD)
2000-ohm Load –13 dBV (0.22 V) (phantom);. . . . . . . . . . . . . .
800-ohm Load –18 dBV (0.13 V) (phantom);. . . . . . . . . . . . . . .
Maximum SPL
2000-ohm Load: 133 dB (phantom), 129 dB (battery)
800-ohm Load: 131 dB (phantom), 128 dB (battery)
Hum Pickup
–1 dB equivalent SPL in a 1 millioersted field (60 Hz)
Output Noise (equivalent sound pressure levels; measured with
true rms voltmeter)
22 dB typical, A-weighted
26 dB typical, weighted per DIN 45 505
Dynamic Range (maximum SPL, 2000-ohm load, A-weighted)
111 dB (phantom)
107 dB (battery)
Signal-to-Noise Ratio
71 dB (IEC 651)* at 94 dB SPL
Overvoltage Protection
Max. external voltage applied to pins 2 and 3 with respect to
pin 1: +52 Vdc
Reverse polarity protected to greater than 100 Vdc
Polarity
Positive pressure on diaphragm produces positive voltage on
pin 2 relative to pin 3
Cartridge Capacitance
24 pF
Power
Phantom Operation
Supply Voltage 11 to 52 Vdc, (+) pins 2 and 3. . . . . . . . . . . .
(1 Pa = 94 dB SPL)
–17 dBV (0.14 V) (battery)
–21 dBV (89 mV) (battery)
Current Drain 2.0 mA max. at 52 Vdc. . . . . . . . . . . . . . .
Battery Operation
Type: 1.5 V alkaline, AA size (NEDA 15A)
Life: Up to 10,000 hours with fresh battery
Environmental Conditions
Relative Humidity 0–50% – 29 to 74 C. . . . . . . . . . . . . . . . . .
Relative Humidity 0–95% –29 to 57 C. . . . . . . . . . . . . . . . . . .
Connector
Three-pin professional audio (XLR)
Case
Steel and aluminum construction with platinum beige finish
and stainless steel mesh grille
Dimensions
See Figure 3
Weight
Net 250 grams (8.8 oz) less battery. . . . . . . . . . . . . . . . . . . . . . .
Packaged 849-LC: 957 grams (2 Ib 1-
(–20 to 165 F)
(–20 to 135 F)
1
/2 oz). . . . . . . . . . . . . . .

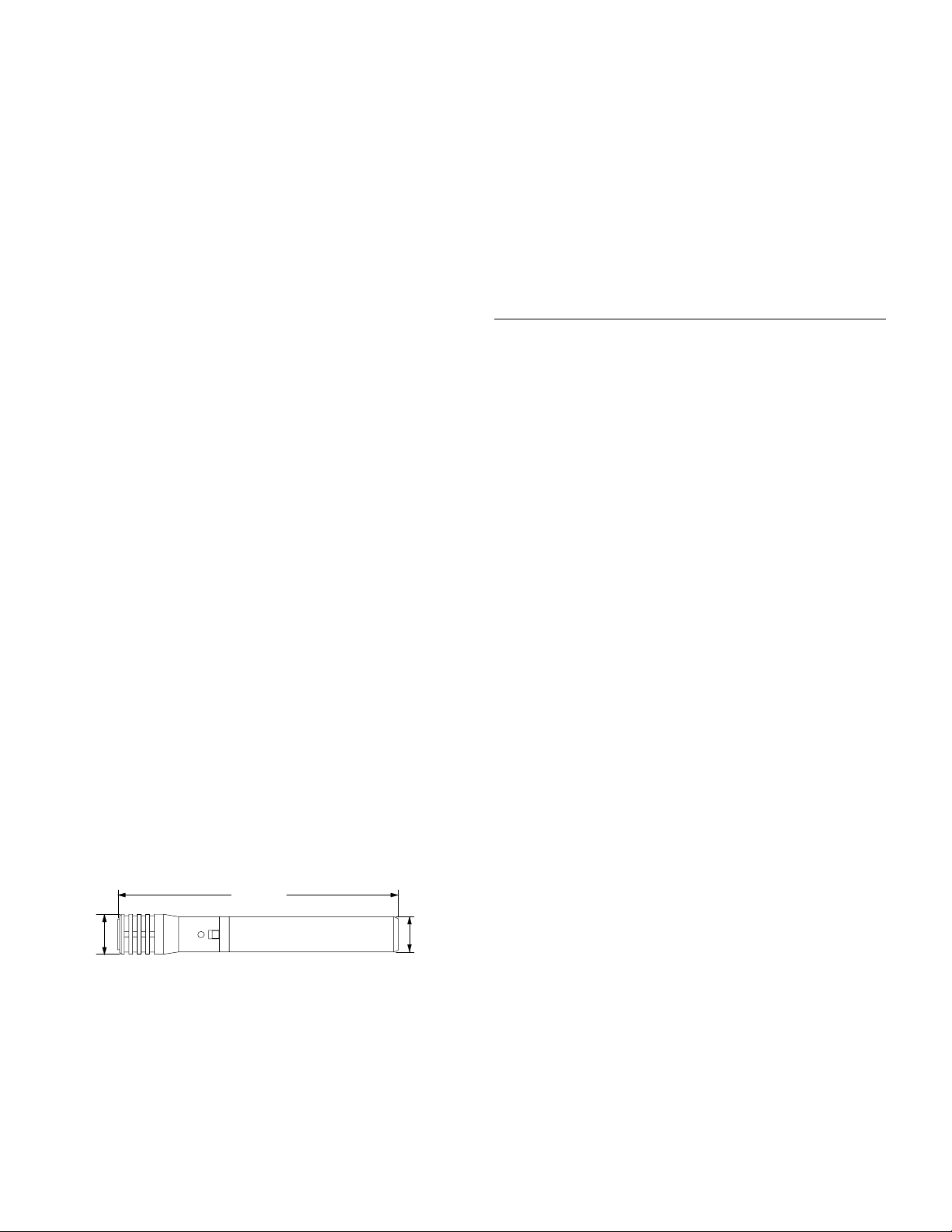

190.5 mm
(7-1/2 IN.)
27.7 mm
(1-3/32 IN.)
24.1 mm
(15/16 IN.)
OVERALL DIMENSIONS
FIGURE 3
CERTIFICATION
Conforms to European Union directives, eligible to bear CE
marking; meets European Union EMC Immunity Requirements (EN 50 082-1, 1992).
FURNISHED ACCESSORIES
Swivel Adapter A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Carrying/Storage Bag 26A13. . . . . . . . . . . . . . . . . . . . . . . . .
OPTIONAL ACCESSORIES
Phantom Power Supply PS1A. . . . . . . . . . . . . . . . . . . . . . . .
Switch-Selectable Attenuator A15AS. . . . . . . . . . . . . . . . . . .
Isolation Mount A53M. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Windscreen A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cable (7.6 m – 25 ft.) C25J. . . . . . . . . . . . . . . . . . . . . . . . . .
REPLACEMENT PART
Screen and Grille RK255G. . . . . . . . . . . . . . . . . . . . . . . . . . .
*S/N ratio is difference between microphone output at 94 dB SPL and microphone self-noise A-weighted.
TROUBLESHOOTING
If the microphone does not function properly, check to
see if it is receiving proper power using the following steps:
1. Try powering the microphone with a fresh battery
instead of using phantom power.
2. Check the power supply output voltage. For the Shure
PS1A, this should be 21.5 ±1.5 Vdc open circuit.
3. Check the voltage on XLR cable connector pins 2 and
3 while it is connected to the microphone (with cable
connector disassembled from shell). The voltage at pins
2 and 3 with reference to pin 1 should be between 1 1 and
52 Vdc.
NOTE: Do not attempt to service the microphone. Contact
Shure or your local authorized Shure service center.
ARCHITECTS’ SPECIFICATIONS
The microphone shall be a condenser microphone with
a frequency response of 40 to 16,000 Hz. It shall have a cardioid directional characteristic, with cancellation at t he sides
of 6 dB and a minimum cancellation at the rear of 15 dB at
1 kHz. The microphone shall have a rated output impedance
of 600 ohms for connection to microphone inputs of 600
ohms or higher. The open circuit voltage shall be –51 dBV/
Pa (2.8 mV) (1 Pascal=94 dB SPL).
The overall dimensions shall be 190.5 mm (7-1/2 in.) in
length by 27.7 mm (1-3/32 in.) in diameter. The handle diameter shall be 24.1 mm(15/16 in.)The weight shall be 250
grams (8.8 oz).
The microphone shall be capable of being powered by
a phantom power supply with an output of 11 to 52 Vdc, or
by a mixer, audio console or tape recorder capable of supplying 11 to 52 Vdc, or by an internal 1.5-volt battery.
The microphone shall be a Shure Model 849.
2
GUIDE DE L’UTILISATEUR DU MODÈLE SHURE 849
GÉNÉRALITÉS
Le modèle 849 est un microphone électrostatique à
électret de haute qualité, à réponse en fréquence régulière
et linéaire et à configuration cardioïde. Il offre une reproduction sonore haute-fidélité. Conçu pour un grand nombre
d’applications de sonorisation et d’enregistrement, le modè-
le 849 est un excellent choix pour les chœurs, la sonorisation amplifiée ou les instruments acoustiques, tels que les
cordes, les cuivres, les bois et les percussions.
Le modèle 849 est livré avec un adaptateur articulé et
un sac de rangement en vinyle à fermeture éclair . Les accessoires en option comprennent : un coupe-vent en mousse
(A3WS), une monture d’isolement SHOCK-STOPPER
(A53M), un bloc d’alimentation duplex à deux voies (PS1A)
et un câble de microphone de 7,6 m (25 pi) (C25J).
AVANTAGES
• Réponse en fréquence à large bande et linéaire
• Monture silentbloc interne pour réduire les bruits prove-
nant du pied et de la manipulation
• Interrupteur marche-arrêt de longue durée pour la com-
mande sur scène
• Sortie à faible distorsion et caractéristiques à large gam-
me dynamique pour un grand nombre d’impédances de
charge
• Courbe de directivité cardioïde uniforme sur une large
gamme de fréquences
• Très faible susceptibilité aux parasites haute fréquence
et aux ronflements magnétiques
• Fonctionne sur l’alimentation en duplex ou avec une pile
AA interne
• Construction robuste pour une fiabilité à toute épreuve
• Utilisable dans des conditions de température et d’hu-
midité variées
+10
0
dB
–10
20 200001000 1000050 100
98765432
Hz
COURBE DE RÉPONSE EN FRÉQUENCE TYPIQUE
FIGURE 1
98765432
o
180
o
150
o
120
o
90
o
60
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
1000 Hz
250 Hz
500 Hz
150
30
o
o
120
o
90
o
60
o
150
o
120
o
90
o
60
30
o
180
o
–20 dB
–15 dB
–10 dB
–5 dB
o
0
10000Hz
2500 Hz
6300 Hz
150
30
o
o
120
o
90
o
60
o
COURBES DE DIRECTIVITÉ TYPIQUES
FIGURE 2
ALIMENTATION
Le modèle 849 peut être alimenté en duplex à partir d’un
quelconque mélangeur ou d’une console fournissant un
courant continu de 12 à 48 Vcc ou à partir d’un bloc d’alimen-
tation, tel que le modèle PS1A de Shure.
Il peut être autrement alimenté par une simple pile alcaline AA d e 1,5 V. Muni d’une pile alcaline neuve, le microphone peut fonctionner de façon continue pendant 10 000 heures au maximum.
REMARQUE : L’interrupteur marche-arrêt agit sur le si-
gnal audio uniquement ; il ne désactive pas l’alimentation
par pile. Enlever la pile pour éviter son déchargement lorsque le microphone n’est pas utilisé pendant une période de
temps prolongée.
INSTALLATION DE LA PILE
1. Débrancher le câble du microphone.
2. Dévisser le manche en le tournant vers la gauche (à par-
tir du haut).
3. Enlever le manche en le faisant glisser pour l’écarter de
la grille et révéler le compartiment de la pile.
4. Insérer une pile neuve (ou remettre l’ancienne) en res-
pectant la polarité indiquée dans le compartiment.
5. Remettre le manche en place en le faisant glisser et bien
revisser.
COUPE-VENT
Utiliser le coupe-vent optionnel (A3WS) par temps de
grand vent et dans les applications d’ordre vocal lorsque les
bruits de respiration posent un problème.
CARACTÉRISTIQUES
Type
Électrostatique cardioïde (polarisation d’électret)
Réponse en fréquence
40 à 16 000 Hz (voir figure 1)
Courbe de directivité
Configuration cardioïde (voir figure 2)
Impédance de sortie
600 ohms
Impédance de charge minimum recommandée
800 ohms
3
Sensibilité (à 1 000 Hz)
Tension en circuit ouvert −51 dBV/Pa (2,8 mV). . . . . . . . . . . .
(1 Pa = 94 dB NPA)
Niveau d’écrêtage de sortie (1 kHz, 3 % DHT)
Charge de 2 000 ohms −13 dBV (0,22 V) (duplex) ;. . . . . . . . .
Charge de 800 ohms −18 dBV (0,13 V) (duplex) ;. . . . . . . . . .
NPA maximum
Charge de 2 000 ohms : 133 dB (duplex), 129 dB (pile)
Charge de 800 ohms : 131 dB (duplex), 128 dB (pile)
Captage du ronflement
−1 dB équivalent NPA dans un champ de 1 millioersted
(60 Hz)
Bruit de sortie (niveaux de pression acoustique équivalents me-
surés avec un voltmètre de valeur efficace)
22 dB typique, pondéré en A
26 dB typique, pondéré selon DIN 45 505
Gamme dynamique (NPA maximum, charge de 2 000 ohms, pondéré en A)
111 dB (duplex)
107 dB (pile)
Rapport signal/bruit
71 dB (IEC 651)* à 94 dB NPA
Protection contre les surtensions
Tension externe max. appliquée aux broches 2 et 3 par rap-
port à la broche 1 : +52 Vcc
Protection contre les inversions de polarité à plus de 100 Vcc
Polarité
Une pression positive sur le diaphragme produit une tension
positive sur la broche 2 par rapport à la broche 3
Capacité de la cellule
24 pF
Alimentation
Tension d’alimentation
en duplex 11 à 52 Vcc, (+) broches 2 et 3. . . . . . . . . . . . . . .
Consommation de courant 2,0 mA max. à 52 Vcc. . . . . . . . . . .
Fonctionnement par pile
Type : Alcaline 1,5 V, taille AA (NEDA 15A)
Durée utile : Maximum 10 000 heures avec une pile neuve
Environnement
Humidité relative 0–50 % − 29 à 74 C. . . . . . . . . . . . . . . . . . .
(−20 à 165F)
Humidité relative 0–95 % −29 à 57C. . . . . . . . . . . . . . . . . . .
(−20 à 135F)
Connecteur
Audio professionnel à trois broches (XLR)
Corps
Construction en acier et aluminum avec finition beige platinée
et grille en acier inoxydable
Dimensions
Voir figure 3
Poids
Net 250 grammes (8,8 oz) sans pile. . . . . . . . . . . . . . . . . . . . . .
Emballé 849-LC : 957 grammes (2 Ib 1
27,7 mm
(1-3/32 po)
190,5 mm
(7-1/2 po)
−17 dBV (0,14 V) (pile)
−21 dBV (89 mV) (pile)
1
/2 oz). . . . . . . . . . . . .
24,1 mm
(15/16 po)
DIMENSIONS HORS TOUT
FIGURE 3
HOMOLOGATION
Conforme aux directives de l’Union européenne, autorisé
à porter la marque CE ; conforme aux spécifications d’im-
munité CEM de l’Union européenne (EN 50 082-1, 1992).
ACCESSOIRES FOURNIS
Adaptateur articulé A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sac de transport/rangement 26A13. . . . . . . . . . . . . . . . . . .
ACCESSOIRES EN OPTION
Bloc d’alimentation en duplex PS1A. . . . . . . . . . . . . . . . . .
Atténuateur sélectionnable par sélecteur A15AS. . . . . . .
Monture d’isolement A53M. . . . . . . . . . . . . . . . . . . . . . . . . . .
Coupe-vent A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câble (7,6 m – 25 pi) C25J. . . . . . . . . . . . . . . . . . . . . . . . .
PIÈCE DE RECHANGE
Écran et grille RK255G. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
*Le rapport signal/bruit est la différence entre la sortie du microphone à 94
dB NPA et le bruit propre du microphone pondéré en A.
DÉPANNAGE
Si le microphone ne fonctionne pas correctement, regarder s’il est correctement alimenté en procédant comme
suit :
1. Essayer d’alimenter le microphone à l’aide d’une pile
neuve au lieu d’utiliser l’alimentation en duplex.
2. Vérifier la tension de sortie du bloc d’alimentation. Pour
le bloc d’alimentation PS1A de Shure, elle doit être de
21,5 ± 1,5 Vcc en circuit ouvert.
3. Vérifier la tension aux broches 2 et 3 du connecteur de
câble XLR pendant la connexion au microphone (avec
le connecteur de câble détaché du capot). La tension
aux broches 2 et 3 par rapport à la broche 1 doit être
comprise entre 11 et 52 Vcc.
REMARQUE : Ne pas essayer de réparer le microphone.
Contacter Shure ou le centre local de réparations Shure
agréé.
SPÉCIFICATIONS DE CONFIGURATION
Le microphone est de type électrostatique avec une ré-
ponse en fréquence comprise entre 40 et 16 000 Hz. Il doit
avoir une configuration directionnelle cardioïde avec annulation aux extrémités de 6 dB et une annulation minimum à
l’arrière de 15 dB à 1 kHz. La valeur nominale d’impédance
de sortie du microphone doit être de 600 ohms pour la
connexion aux entrées de microphone de 600 ohms ou plus.
La tension en circuit ouvert doit être de −71 dB (0,28 mV) (0
dB = 1 volt par microbar).
Les dimensions hors tout doivent être de 190,5 mm
(7–1/2 po) de long sur 27,7 mm (1–3/32 po) de diamètre. Le
diamètre du manche doit être de 24,1 mm(15/16 po). Le poids
doit être de 250 grammes (8,8 oz).
Le microphone doit pouvoir être alimenté en duplex
avec une sortie de 11 à 52 Vcc ou à partir d’un mélangeur,
d’une console audio ou d’un magnétophone pouvant fournir
une tension de 1 1 à 52 Vcc ou à partir d’une pile interne de
1,5 volt.
Le microphone doit être le modèle 849 de Shure.
4
Á
Á
Á
Á
Á
Á
BEDIENUNGSANLEITUNG FÜR SHURE MODELL 849
ALLGEMEINES
Das Modell Shure 849 ist ein erstklassiges Elektretkondensator-Handmikrofon mit Nieren-Richtcharakteristik, das
sich durch einen außergewöhnlich ausgeglichenen Fre-
quenzgang auszeichnet. Es bietet eine exakte, unverfärbte
Wiedergabe von Schallquellen. Das Modell 849 wurde für
vielfältige Beschallungs- und Tonaufnahmezwecke konstruiert und ist eine ausgezeichnete Wahl zur Verwendung
mit Chören, verstärkten Tonquellen oder Akustikinstrumen-
ten, darunter Streichinstrumente, Blech- und Holzblasinstrumente sowie Schlaginstrumente.
Zum Lieferumfang des Modells 849 gehört ein Schwenkadapter und eine Vinyl-Tragetasche mit Reißverschluß.
Als Sonderzubehör sind eine Schaumstoffabschirmung
(A3WS), die Isolierungshalterung SHOCK-STOPPER
(A53M), eine Stromversorgung mit Zweikanal-Phantomspeisung (PS1A) und ein 7,6 m langes Mikrofonkabel
(C25J) erhältlich.
TECHNISCHE EIGENSCHAFTEN
w Breiter, ebener Frequenzgang
w Interner Erschütterungsabsorber zur Verringerung von
Stativ- und Handhabungsgeräuschen
w Solider Ein/Aus-Schalter zur Mikrofonbedienung auf
der Bühne
w Geringe Verzerrung und breiter Aussteuerungsbereich
für eine Vielzahl von Abschlußimpedanzen
w Gleichförmige Nierenrichtcharakteristik über einen brei-
ten Frequenzbereich
w Sehr niedrige Störempfindlichkeit gegenüber Hochfre-
quenzen und magnetischem Brumm
w Kann mit Phantomspeisung oder einer internen R6-Bat-
terie (AA) betrieben werden.
w Robuste Ausführung für hervorragende Zuverlässigkeit
w In einem breiten Spektrum von T emperatur- und Feuch-
tigkeitsbedingungen einsetzbar
+10
0
dB
–10
20 200001000 1000050 100
TYPISCHER FREQUENZGANG
98765432
Hz
ABBILDUNG 1
98765432
o
180
o
150
o
120
o
90
o
60
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
1000 Hz
250 Hz
500 Hz
150
30
o
o
120
o
90
o
60
o
150
o
120
o
90
o
60
30
o
180
o
–20 dB
–15 dB
–10 dB
–5 dB
o
0
10000Hz
2500 Hz
6300 Hz
150
30
o
o
TYPISCHE RICHTCHARAKTERISTIKEN
ABBILDUNG 2
SPANNUNGSVERSORGUNG
Das Modell 849 kann von Mischern oder Konsolen, die
eine Phantomspeisespannung von 12 bis 48 V Gleichspannung liefern, betrieben werden oder von einem Phantomspeisungs-Netzteil, wie z.B. dem Shure PS1A.
Das Modell 849 kann außerdem mit einer einzelnen
1,5-Volt-Alkalibatterie, Größe R6 (AA), betrieben werden.
Eine frische Alkalibatterie ermöglicht den Dauereinsatz des
Mikrofons bis zu 10 000 Stunden.
HINWEIS: Der Ein/Aus-Schalter schaltet nur das Tonsignal—er dient nicht zum Abschalten der Batteriespeisung.
Um das Entleeren der Batterie zu vermeiden, die Batterie
entfernen, wenn das Mikrofon längere Zeit nicht verwendet
wird.
EINBAU DER BATTERIE
1. Das Mikrofonkabel abnehmen.
2. Den Griff nach links drehen (von oben gesehen) um ihn
abzuschrauben.
3. Den Griff vom Grill abziehen, um das Batteriefach frei-
zulegen.
4. Die neue Batterie einsetzen (oder die alte Batterie erset-
zen) und die im Batteriefach angegebene Polarität be-
achten.
5. Den Griff wieder aufschieben und festziehen.
SCHAUMSTOFFABSCHIRMUNG
Der optionale Windschutz (A3WS) wird bei starkem Wind
und für Sprach- oder Gesangsaufnahmen zur Unterdrük-
kung problematischer Atemgeräusche verwendet.
TECHNISCHE DATEN
Typ
Kondensatormikrofon mit Nierencharakteristik (Elektretvorpo-
lung)
Frequenzgang
40 bis 16 000 Hz (siehe Abbildung 1)
Richtcharakteristik
Nierenförmig (siehe Abbildung 2)
Ausgangsimpedanz
600 Ohm
Empfohlene Mindestabschlußimpedanz
800 Ohm
Empfindlichkeit (bei 1000 Hz)
Leerlaufspannung −51 dBV/Pascal (2,8 mV). . . . . . . . . . . . . . .
(1 Pa = 94 dB Schalldruckpegel)
5
120
60
o
o
90
o
Clipping-Pegel (1 kHz, 3% Gesamtklirrfaktor)
2000-Ohm Last −13 dBV (0,22 V) (Phantom);. . . . . . . . . . . . . .
800-Ohm Last −18 dBV (0,13 V) (Phantom);. . . . . . . . . . . . . . .
Maximaler Schalldruckpegel
2000 Ohm Last: 133 dB (Phantom), 129 dB (Batterie)
800 Ohm Last: 131 dB (Phantom), 128 dB (Batterie)
Brummeinkopplung
−Entspricht 1 dB Schalldruckpegel in einem Feld mit 1 Millioersted (60 Hz)
Eigenrauschen(äquivalente Schalldruckpegel; mit Effektivspan-
nungsmeßgerät gemessen)
typisch 22 dB, Bewertungskurve A
typisch 26 dB, Bewertungskurve nach DIN 45 505
Dynamikbereich (maximaler Schalldruckpegel, 2000 Ohm Last,
Bewertungskurve A)
111 dB (Phantom)
107 dB (Batterie)
Signalrauschabstand
71 dB (IEC 651)* bei 94 dB Schalldruckpegel
Überspannungsschutz
Max. Außenspannung an Stiften 2 und 3 in bezug auf Stift 1:
+52 V Gleichspannung
Polaritätsumkehrschutz bis 100 V Gleichspannung
Polarität
Positiver Druck an der Membran erzeugt positive Spannung
an Stift 2 in bezug auf Stift 3
Kapselkapazität
24 pF
Spannungsversorgung
Phantomspeisung, Versorgungsspannung 11 bis 52 Volt. . . .
Stromaufnahme max. 2,0 mA bei 52 Volt Gleichspannung. . .
Batteriebetrieb
Typ: 1,5 V Alkalibatterie, Größe R6 (AA, NEDA 15A)
Lebensdauer: Bis zu 10 000 Stunden mit frischer Batterie
Umweltbedingungen
Relative Feuchtigkeit 0–50% − 29 bis 74C. . . . . . . . . . . . . . .
(−20 bis 165F)
Relative Feuchtigkeit 0–95% − 29 bis 57C. . . . . . . . . . . . . . .
(−20 bis 135F)
Stecker
Dreipoliger Profi-Audiostecker (XLR)
Gehäuse
Stahlkonstruktion mit Platin-Beige-Lack und Edelstahl-Ab-
schirmungen
Abmessungen
Siehe Abbildung 3
Gewicht
Netto 250 g abzgl. Batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mit Verpackung 849-LC: 957 g. . . . . . . . . . . . . . . . . . . . . . . . . .
27,7 mm
(1-3/32 Zoll)
Gleichspannung, positiv an Stiften 2 und 3
190,5 mm
(7-1/2 Zoll)
−17 dBV (0,14 V) (Batterie)
−21 dBV (89 mV) (Batterie)
24,1 mm
(15/16 Zoll
GESAMTABMESSUNGEN
ABBILDUNG 3
ZERTIFIZIERUNG
Entspricht den Richtlinien der Europäischen Union, zum
Tragen des CE-Zeichens berechtigt; erfüllt die
Anforderungen der Europäischen Union für
elektromagnetische Verträglichkeit (EN 50 082-1, 1992).
MITGELIEFERTES ZUBEHÖR
Schwenkadapter A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Trage-/Aufbewahrungstasche 26A13. . . . . . . . . . . . . . . . . .
SONDERZUBEHÖR
Phantomspeisung PS1A. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schaltergesteuertes Dämpfungsglied A15AS. . . . . . . . . .
Isolierungshalterung A53M. . . . . . . . . . . . . . . . . . . . . . . . . . .
Windschutz A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kabel (7,6 m – 25 ft) C25J. . . . . . . . . . . . . . . . . . . . . . . . . .
ERSATZTEILE
Abschirmung und Grill RK255G. . . . . . . . . . . . . . . . . . . . . .
*Signalrauschabstand ist die Differenz zwischen dem Mikrofonausgang bei
94 dB Schalldruckpegel und dem Mikrofon-Eigenrauschen bei Bewertungskurve A.
STÖRUNGSSUCHE
Wenn das Mikrofon nicht sachgerecht funktioniert, auf
folgende Weise prüfen, ob die Stromaufnahme in Ordnung
ist:
1. Versuchen, das Mikrofon anstatt über die Phantomspei-
sung mit einer frischen Batterie zu betreiben.
2. Die Ausgangsspannung des Netzteils an das Mikrofon
prüfen. Beim Shure PS1A muß die Leerlaufspannung
21,5 ± 1,5 V Gleichspannung betragen.
3. Die Spannung an den Mikrofonsteckverbinder-Stiften 2
und 3 prüfen (Kabelsteckverbinder an das Mikrofon an-
geschlossen; aus der Hülse ausgebaut). Die Spannung
an den Stiften 2 und 3 in bezug auf Stift 1 muß zwischen
11 und 52 Volt Gleichspannung betragen.
HINWEIS: Nicht versuchen, das Mikrofon zu reparieren.
Wenden Sie sich bitte an Ihr zuständiges Shure-Kundendienstzentrum.
KONSTRUKTIONSDATEN
Das Mikrofon ist ein Kondensatormikrofon mit einem
Frequenzgang von 40 bis 16 000 Hz. Es weist eine Nierenrichtcharakteristik auf, die Unterdrückung beträgt an den
Seiten ungefähr 6 dB und an der Rückseite mindestens 15
dB bei 1 kHz. Das Mikrofon verfügt über eine Nennausgangsimpedanz von 600 Ohm zum Anschluß an Mikrofoneingänge mit mindestens 600 Ohm. Die Leerlaufspannung
beträgt −71 dB (0,28 mV) (0 dB entspricht 1 Volt je Mikrobar).
Die Gesamtabmessungen des Mikrofons betragen
190,5 mm (Länge) und 27,7 mm (Durchmesser). Der Durch-
messer des Griffs beträgt 24,1 mm. Das Gewicht beträgt
250 g.
Das Mikrofon kann durch eine Phantomspeisung mit einer Ausgangsspannung von 11 bis 52 V Gleichspannung
oder durch ein Mischpult, eine Audiokonsole oder ein Bandgerät mit einer Versorgungsspannung von 11 bis 52 V
Gleichspannung oder durch eine interne 1,5-Volt-Batterie
gespeist werden.
Bei dem Mikrofon handelt es sich um das Shure-Modell
849.
6
GUÍA DEL USUARIO DE MODELO 849 DE SHURE
GENERALIDADES
El modelo 849 es un micrófono de condensador de electreto de alta calidad que ofrece una respuesta de frecuencia
uniforme y plana y un patrón de captación de cardioide. Proporciona una reproducción precisa y libre de alteraciones tó-
nicas de la fuente sonora. El 849 ha sido diseñado para una
amplia variedad de usos en sistemas de sonido y estudios
de grabación y es una buena alternativa para usarse con coros, sonido amplificado o instrumentos acústicos tales como
instrumentos de cuerda, instrumentos de viento y de percusión.
El 849 se suministra con un adaptador giratorio y un estuche de transporte de vinilo con cremallera. Entre los accesorios opcionales se incluyen un paravientos de espuma
(A3WS), un montaje amortiguador SHOCK–STOPPER
(A53M), una fuente de alimentación fantasma de dos canales (PS1A) y un cable de micrófono de 7,6 m (25 pies) de largo (C25J).
CARACTERISTICAS
w Respuesta de frecuencia amplia y plana
w Montaje amortiguado interno para reducir la captación
de ruidos del pedestal y de manipulación
w Interruptor de encendido de larga duración para control
en escenario
w Bajo nivel de distorsión en señal de salida y gama diná-
mica amplia para una variedad de impedancias de car-
ga
w Patrón polar de captación con forma de cardioide sobre
una amplia gama de frecuencias.
w Muy baja sensibilidad a la interferencia radioeléctrica
(RF) y al zumbido magnético
w Puede usar potencia fantasma o una batería AA interna
w Construcción robusta para excelente confiabilidad
o
180
o
150
o
120
o
90
o
60
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
1000 Hz
250 Hz
500 Hz
150
30
o
o
120
o
90
o
60
o
150
o
120
o
90
o
60
30
o
180
o
–20 dB
–15 dB
–10 dB
–5 dB
o
0
10000Hz
2500 Hz
6300 Hz
150
30
o
o
120
o
90
o
60
o
PATRONES DE CAPTACION POLAR TIPICOS
FIGURA 2
ALIMENTACION
El 849 puede recibir potencia fantasma de cualquier
consola mezcladora que suministre de 12 a 48 VCC de potencia fantasma, o de una fuente de alimentación para po-
tencia fantasma tal como la PS1A de Shure.
Como alternativa, el 849 puede alimentarse con una batería alcalina de 1,5 V. Una batería alcalina nueva brinda
hasta 10.000 horas de funcionamiento continuo al micrófo-
no.
NOTA: El interruptor de encendido afecta únicamente
a la señal de audio—no desconecta la alimentación de la batería. Para evitar la descarga de la batería, retírela si el micrófono no va a utilizarse por un lapso prolongado.
INSTALACION DE LA BATERIA
1. Desconecte el cable del micrófono.
2. Desenrosque el mango girándolo en sentido contraho-
rario (visto desde la parte superior).
3. Deslice el mango para separarlo de la rejilla, descu-
briendo el compartimiento de la batería.
4. Inserte la batería nueva (o vuelva a colocar la batería
vieja), observando las marcas de polaridad existentes
en el compartimiento.
5. Deslice el mango nuevamente a su lugar y apriételo.
w Se puede usar en una amplia gama de condiciones de
temperatura y humedad
+10
0
dB
–10
20 200001000 1000050 100
98765432
98765432
Hz
RESPUESTA DE FRECUENCIA TIPICA
FIGURA 1
PARAVIENTOS
Utilice el paravientos opcional (A3WS) en condiciones de
mucho viento, o en los casos tales que el orador o cantante
produzca una cantidad excesiva de sonidos de aliento.
ESPECIFICACIONES
Tipo
Condensador (electreto polarizado) con patrón de cardioide
Respuesta de frecuencia
40 a 16.000 Hz (vea la Figura 1)
Patrón polar
Cardioide (vea la Figura 2)
Impedancia de salida
600 ohmios
Impedancia de carga mínima recomendada
800 ohmios
Sensibilidad (a 1000 Hz)
Voltaje en circuito abierto −51 dBV/Pa (2,8 mV). . . . . . . . . . . .
(1 Pa = 94 dB SPL)
7
Nivel de limitación de salida (1 kHz, 3% THD)
Carga de 2000 ohmios −13 dBV (0,22 V) (fantasma);. . . . . . .
Carga de 800 ohmios −18 dBV (0,13 V) (fantasma);. . . . . . . .
Nivel de presión acústica (SPL) máx.
Carga de 2000 ohmios: 133 dB (fantasma), 129 dB (batería)
Carga de 800 ohmios: 131 dB (fantasma), 128 dB (batería)
Captación de zumbidos
SPL equivalente de −1 dB en un campo de 1 mOe (60 Hz)
Ruido de salida (nivel de presión acústica equivalente, medido
con medidor RMS real)
22 dB típico, ponderación A
26 dB típico, ponderación según DIN 45 505
Gama dinámica (nivel de presión acústica máximo, carga de 2000
ohmios, ponderación A)
111 dB (fantasma)
107 dB (batería)
Relación de señal a ruido
71 dB (IEC 651)* a 94 dB SPL
Protección contra sobrevoltajes
Voltaje externo máx. aplicado a las clavijas 2 y 3 respecto a la
clavija 1: +52 VCC
Protección contra inversión de polaridad mayor que 100 VCC
Polaridad
Una presión positiva sobre el diafragma produce un voltaje
positivo en la clavija 2 con respecto a la clavija 3
Capacitancia de cápsula
24 pF
Alimentación
Voltaje de fuente de potencia fantasma 11 a 52 VCC, . . . . . . .
Consumo de corriente 2,0 mA máx. a 52 VCC. . . . . . . . . . . . .
Funcionamiento de la batería
Tipo: 1,5 V alcalina, tamaño AA (NEDA 15A)
Vida útil: Hasta 10.000 horas con una batería fresca
Condiciones ambientales
Humedad relativa 0–50% − 29 a 74C. . . . . . . . . . . . . . . . . . .
(−20 a 165F)
Humedad relativa 0–95% −29 a 57C. . . . . . . . . . . . . . . . . . .
(−20 a 135F)
Conector
Conector de audio de tres clavijas profesional (tipo XLR)
Caja
Fabricación de acero y aluminio con acabado en beige/platino
y rejilla de acero inoxidable
Dimensiones
Vea la Figura 3
Peso
Neto 250 g (8,8 oz) sin batería. . . . . . . . . . . . . . . . . . . . . . . . . .
Embalado 849–LC: 957 g (2 lb 1 1/2 oz). . . . . . . . . . . . . . . . . . .
27,7 mm
(1-3/32 pulg)
190,5 mm
(7-1/2 pulg)
−17 dBV (0,14 V) (batería)
−21 dBV (89 mV) (batería)
(+) a clavijas 2 y 3
24,1 mm
(15/16 pulg
DIMENSIONES GENERALES
FIGURA 3
CERTIFICACIONES
Cumple con las directrices de la Unión Europea, califica
para llevar las marcas CE; cumple con los requisitos de
inmunidad y compatibilidad electromagnética de UE (EN
50 082–1, 1992).
ACCESORIOS SUMINISTRADOS
Adaptador giratorio A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Estuche de transporte/almacenamiento 26A13. . . . . . . . . .
ACCESORIOS OPCIONALES
Fuente de alimentación fantasma PS1A. . . . . . . . . . . . . . . .
Atenuador seleccionable por interruptor A15AS. . . . . . . . .
Montaje amortiguado A53M. . . . . . . . . . . . . . . . . . . . . . . . . . .
Paravientos A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cable (7,6 m – 25 pies) C25J. . . . . . . . . . . . . . . . . . . . . . .
REPUESTOS
Rejilla y malla RK255G. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
* La relación de señal a ruido es la diferencia entre la señal de salida del
micrófono a 94 d B SPL y el SPL equivalente del ruido inherente con ponderación A.
LOCALIZACION DE AVERIAS
Si el micrófono no funciona del modo debido, compruebe que recibe la alimentación adecuada de la manera siguiente:
1. Intente alimentar el micrófono con una batería fresca en
lugar de usar potencia fantasma.
2. Verifique el voltaje de salida de la fuente de alimenta-
ción. Con la fuente PS1A de Shure, este voltaje deberá
medir 21,5 ± 1,5 VCC en circuito abierto.
3. Compruebe el voltaje en las clavijas 2 y 3 del conector
de cable XLR mientras el mismo está conectado al mi-
crófono (con el casco retirado del conector). El voltaje
de las clavijas 2 y 3 respecto a la clavija 1 debe medir
entre 11 y 52 VCC.
NOTA: No intente darle mantenimiento al micrófono. Comu-
níquese con Shure o con un centro de servicio autorizado
de productos Shure.
ESPECIFICACIONES PARA ARQUITECTOS
El micrófono será de tipo condensador con una respuesta de frecuencia de 40 a 16.000 Hz. Tendrá una carac-
terística de captación direccional de cardioide, con un nivel
de atenuación en sus costados de 6 dB y una atenuación mí-
nima en su parte posterior de 15 dB a 1 kHz. El micrófono
tendrá una impedancia de salida nominal de 600 ohmios para permitir conectarlo a entradas de micrófono de 600 ohmios o más. El voltaje en circuito abierto será de −71 dB
(0,28 mV) (0 dB equivale a 1 voltio por microbar).
Las dimensiones generales serán de 190,5 mm (7–1/
pulg) de largo por 27,7 mm (1–3/32 pulg) de diámetro. El diá-
metro del mango medirá 24,1 mm (15/16 pulg). El peso será
de 250 g (8,8 oz).
El micrófono será capaz de aceptar potencia fantasma
suministrada por u n a f u e n t e d e 11 a 52 VCC, o por una consola o grabadora capaz de suministrar 11 a 52 VCC; o por
una batería interna de 1,5 V.
El micrófono será el modelo 849 de Shure.
2
8
GUIDA ALL’USO DEL MODELLO SHURE 849
Á
Á
Á
Á
Á
Á
DESCRIZIONE GENERALE
Il modello 849 è un microfono cardioide di alta qualità,
a condensatore con elettrete, con risposta in frequenza piatta e regolare, che offre una ripresa accurata e non colorata.
È stato studiato per un’ampia gamma di applicazioni di registrazione e amplificazione ed è adatto per l’uso in cori, con
strumenti di amplificazione e strumenti acustici, compresi
quelli a corda, ottoni, strumentini e percussioni.
La dotazione del modello 849 comprende un sostegno
girevole e una custodia in vinile con cerniera. Gli accessori
opzionali includono un antivento in schiuma poliuretanica
(A3WS), un supporto antivibrazione SHOCK–STOPPER
(A53M), un alimentatore phantom a due canali (PS1A) e un
cavo microfonico da 7,6 m (C25J).
CARATTERISTICHE
w Risposta in frequenza piatta e a larga banda.
w Supporto antivibrazione interno, per ridurre le vibrazioni
del sostegno e il rumore dovuto agli spostamenti del mi-
crofono.
w Interruttore on/off di lunga durata, utile sul palcoscenico.
w Uscita a bassa distorsione e ampia gamma dinamica in
un grande intervallo di impedenze di carico.
w Diagramma polare cardioide uniforme in una vasta
gamma di frequenze.
w Suscettività molto bassa alla radiofrequenza e al ronzio
magnetico.
w Alimentabile sia con alimentatore phantom sia con una
pila interna AA.
w Costruzione robusta, di affidabilità eccezionale.
w Utilizzabile in grandi intervalli di temperatura e umidità.
+10
0
dB
–10
20 200001000 1000050 100
98765432
Hz
RISPOSTA IN FREQUENZA TIPICA
FIGURA 1
98765432
o
180
o
150
o
120
o
90
o
60
–20 dB
–15 dB
–10 dB
–5 dB
o
30
0
1000 Hz
250 Hz
500 Hz
150
30
o
o
120
o
90
o
60
o
150
o
120
o
90
o
60
30
o
180
o
–20 dB
–15 dB
–10 dB
–5 dB
o
0
10000Hz
2500 Hz
6300 Hz
150
30
o
o
120
o
90
o
60
o
DIAGRAMMI POLARI TIPICI
FIGURA 2
ALIMENTAZIONE
Il modello 849 è alimentabile da un mixer o una consolle
che forniscano alimentazione phantom a tensione compresa tra 12 e 48 V c.c. o da un alimentatore phantom quale lo
Shure PS1A.
In alternativa, può essere alimentato da una pila alcalina
AA da 1,5 V. Una pila nuova consente di ottenere fino a
10.000 ore di funzionamento ininterrotto.
NOTA: l’interruttore on/off agisce solo sul segnale au-
dio; non scollega la pila dal microfono. Per evitare di fare
scaricare la pila, estraetela quando pensate di non usare il
microfono per un lungo periodo.
INSTALLAZIONE DELLA PILA
1. Scollegate il cavo dal microfono.
2. Svitate l’impugnatura girandola in senso antiorario (os-
servandola dall’alto).
3. Staccate l’impugnatura dalla griglia, esponendo lo
scomparto della pila.
4. Inserite la pila nuova (o sostituite quella vecchia), rispet-
tando le polarità indicate nello scomparto.
5. Riposizionate l’impugnatura e avvitatela.
ANTIVENTO
Usate l’antivento opzionale (A3WS) in condizioni ventose
o quando il rumore della respirazione di chi usa il microfono
può costituire un problema.
DATI TECNICI
Modello
Cardioide, a condensatore (polarizzazione a elettrete)
Risposta in frequenza
Da 40 Hz a 16 kHz (vedi Figura 1)
Diagramma polare
Cardioide (vedi Figura 2)
Impedenza di uscita
600 ohm
Impedenza di carico minima raccomandata
800 ohm
Sensibilità (a 1.000 Hz)
Tensione a circuito aperto −51 dBV/Pa (2,8 mV). . . . . . . . . . .
(1 Pa = 94 dB SPL)
9
Livello di limitazione (clipping) in uscita
(a 1 kHz, 3% di distorsione armonica totale)
Carico di
2000 ohm −13 dBV (0,22 V) (alimentazione phantom);. . . .
Carico di
800 ohm −18 dBV (0,13 V) (alimentazione phantom);. . . . .
Livello di pressione sonora (SPL) max.
Carico di 2000 ohm: 133 dB (alimentazione phantom), . . . . .
Carico di 800 ohm: 131 dB (alimentazione phantom), . . . . . .
Ricezione del ronzio
−1 dB di SPL equivalente in un campo di intensità di 1 mOe
(60 Hz)
Rumore di uscita (livelli di pressione sonora equivalente; misurati
con un voltmetro a vero valore efficace)
22 dB (valore tipico), filtro di ponderazione A
26 dB (valore tipico), filtro di ponderazione a norma DIN
45.505
Gamma dinamica (SPL max., carico di 2000 ohm, filtro di ponderazione A)
111 dB (alimentazione phantom)
107 dB (pila)
Rapporto segnale/rumore
71 dB (IEC 651)* a 94 dB di SPL
Protezione dalle sovratensioni
Tensione esterna max. applicata ai piedini 2 e 3 rispetto al
piedino 1: +52 V c.c.
Protezione dall’inversione di polarità fino a tensioni maggiori di
100 V c.c.
Polarità
Una pressione sonora positiva sul diaframma produce una
tensione positiva sul piedino 2 rispetto al piedino 3.
Capacità della capsula
24 pF
Alimentazione
Tensione di alimentazione phantom da 11 a 52 V c.c., . . . . . .
Corrente assorbita 2,0 mA max. a 52 V c.c.. . . . . . . . . . . . . . .
Alimentazione a pila
Tipo: alcalina da 1,5 V AA (NEDA 15A)
Durata: Fino a 10.000 ore se nuova
Specifiche ambientali
Umidità relativa: 0–50% − 29 e 74 C. . . . . . . . . . . . . . . . . .
( −20 e 165 F)
Umidità relativa: 0–95% − 29 e 57 C. . . . . . . . . . . . . . . . . .
( −20 e 135 F)
Connettore
Tipo audio, professionale, a tre piedini (XLR)
Involucro
In acciaio e alluminio, con finitura beige in platino e griglia di
acciaio inossidabile
Dimensioni
Vedi Figura 3
Peso
Netto 250 g (8,8 once) senza pila. . . . . . . . . . . . . . . . . . . . . . . .
Confezionato 849-LC: 957 g (2 libbre e 0,5 once). . . . . . . . . .
190,5 mm
(7-1/2”)
27,7 mm
(1-3/32”)
−17 dBV (0,14 V) (pila)
−21 dBV (89 mV) (pila)
129 dB (pila)
128 dB (pila). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
(+) ai piedini 2 e 3
24,1 mm
(15/16”)
DIMENSIONI COMPLESSIVE
FIGURA 3
CERTIFICAZIONI
Conforme alle direttive della Comunità Europea; contrassegnabile con il marchio CE; soddisfa i requisiti CE
sull’immunità relativamente alla compatibilità elettromagnetica (EN 50 082–1, 1992).
ACCESSORI IN DOTAZIONE
Sostegno girevole A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Custodia (adatta anche per il trasporto) 26A13. . . . . . . . . .
ACCESSORI IN OPZIONE
Alimentatore phantom PS1A. . . . . . . . . . . . . . . . . . . . . . . . . .
Attenuatore a interruttore A15AS. . . . . . . . . . . . . . . . . . . . .
Supporto antivibrazione A53M. . . . . . . . . . . . . . . . . . . . . . . .
Antivento A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cavo da 7,6 m (25 piedi) C25J. . . . . . . . . . . . . . . . . . . . . .
RICAMBI
Schermo e griglia RK255G. . . . . . . . . . . . . . . . . . . . . . . . . .
*Il rapporto segnale/rumore è la differenza tra l’uscita del microfono a 94 dB
di SPL e il rumore generato internamente al microfono, misurato con filtro
di ponderazione A.
SOLUZIONE DEI PROBLEMI
Se il microfono non funziona bene, controllate se è ali-
mentato a valori adeguati procedendo come segue.
1. Provate ad alimentare il microfono con una pila nuova
invece di usare l’alimentazione phantom.
2. Controllate la tensione di uscita dell’alimentatore. Nel
modello Shure PS1A, deve essere uguale a 21,5 ±1,5
V c.c. a circuito aperto.
3. Controllate la tensione ai piedini 2 e 3 del connettore del
cavo XLR mentre è collegato al microfono (ma smontato
dal guscio). La tensione ai piedini 2 e 3 rispetto al piedino 1 deve essere compresa tra 11 e 52 V c.c.
NOTA: non tentate di riparare il microfono; rivolgetevi alla
Shure o al centro più vicino di assistenza Shure.
SPECIFICHE DI PROGETTAZIONE
Il microfono è a condensatore con risposta in frequenza
compresa tra 40 e 16.000 Hz. Ha caratteristica direzionale
cardioide, con cancellazione ai lati uguale a 6 dB e cancellazione minima sul retro uguale a 15 dB a 1 kHz. L’impedenza
nominale d i uscita del microfono è uguale a 600 ohm quando
esso è collegato a ingressi con impedenza di 600 ohm o più.
La tensione a circuito aperto è uguale a −71 dB (0,28 mV)
(0 dB corrispondono a 1 volt a microbar).
Le dimensioni complessive sono (lunghezza x diame-
tro): 190,5 mm (7–1/2”) x 27,7 mm (1–3/32”). Il diametro
dell’impugnatura è uguale a 24,1 mm (15/16”). Il peso è uguale a 250 g (8,8 once).
Il microfono è alimentabile mediante un alimentatore
phantom con uscita compresa tra 11 e 52 V c.c., mediante
un mixer, una consolle audio o un registratore a cassetta in
grado di applicare una tensione compresa tra 1 1 e 52 V c.c.
oppure mediante una pila interna da 1,5 V.
Il microfono è uno Shure modello 849.
10
AUDIO
ON/OFF
BALANCED
TRANSFORMER
CAPACITOR
CARTRIDGE
IMPEDANCE CONVERTER
WITH ACTIVE LOAD
BATTERY
FET
REGULATOR/
REVERSE VOLTAGE
BLOCK DIAGRAM
FIGURE 4FIGURE 4ABBILDUNG 4FIGURA 4FIGURA 4
PROTECT
11
SHURE Incorporated Web Address: http://www.shure.com
222 Hartrey Avenue, Evanston, IL 60202–3696, U.S.A.
Phone: 847-866–2200 Fax: 847-866-2279
In Europe, Phone: 49-7131-72140 Fax: 49-7131-721414
In Asia, Phone: 852-2893-4290 Fax: 852-2893-4055
Elsewhere, Phone: 847-866–2200 Fax: 847-866-2585
Loading...
