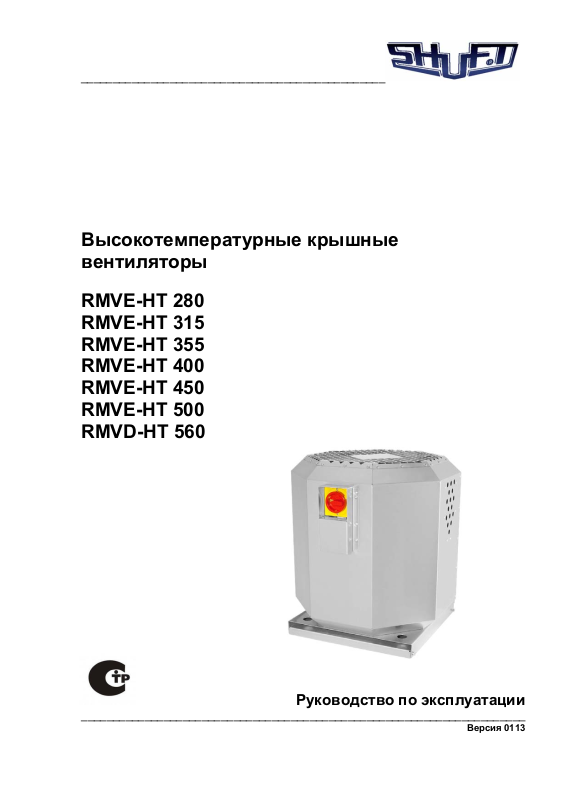

Высокотемпературные крышные
вентиляторы
RMVE-HT 280
RMVE-HT 315
RMVE-HT 355
RMVE-HT 400
RMVE-HT 450
RMVE-HT 500
RMVD-HT 560
Руководство по эксплуатации
______________________________________________________________________
Версия 0113
Page 2
Содержание
______________________________________________
Содержание
Условные обозначения ............................................................................................................................... 2
Требования по безопасности ..................................................................................................................... 3
Область применения .................................................................................................................................. 3
Рекомендуемая структура и состав системы вентиляции ...................................................................... 4
Описание ..................................................................................................................................................... 5
Массогабаритные показатели и присоединительные размеры ............................................................. 5
Расшифровка обозначения ........................................................................................................................ 6
Реализация .................................................................................................................................................. 6
Транспортировка и хранение ..................................................................................................................... 6
Монтаж ......................................................................................................................................................... 6
Пусконаладочные работы .......................................................................................................................... 7
Эксплуатация .............................................................................................................................................. 8
Обслуживание ............................................................................................................................................. 8
Возможные неисправности ........................................................................................................................ 8
Утилизация .................................................................................................................................................. 9
Сертификация ............................................................................................................................................. 9
Гарантийные обязательства ...................................................................................................................... 9
Отметки о продаже и производимых работах ........................................................................................ 11

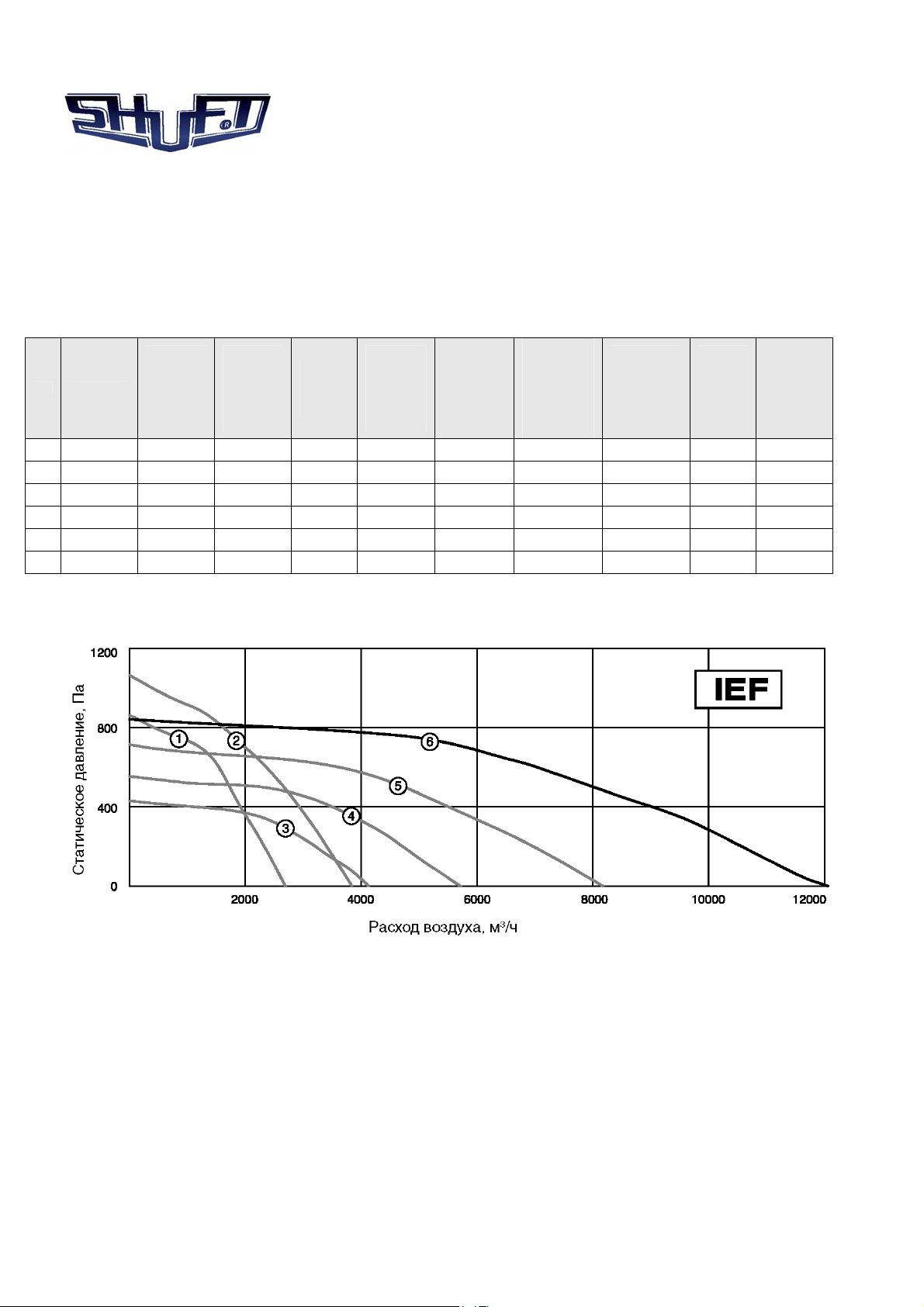

Технические данные ................................................................................................................................. 16
Условные обозначения
Предупреждение (Внимание!) Игнорирование этого предупреждения может повлечь за
собой травму или угрозу жизни и здоровью и/или повреждение агрегата.
Внимание, опасное напряжение! Игнорирование этого предупреждения может повлечь за
собой травму или угрозу жизни и здоровью.
Указание (примечание). Стоит перед объяснением или перекрестной ссылкой, которая
относится к другим частям текста данного
руководства.
2
Page 3
Требования по безопасности
_____________________________________________
Требования по безопасности
Поставляемое устройство может использоваться только в системах вентиляции. Не используйте устройство в других целях!
Используйте только исправные вентиляторы. Убедитесь, что изделие не имеет видимых
дефектов, например, трещин на корпусе, недостающих винтов или крышек.
Все работы с устройством (монтаж, соединения, ремонт, обслуживание) должны выполняться только квалифицированным персоналом. Все
полняться только уполномоченными специалистами-электриками. Предварительно
должно быть отключено электропитание.
Во время монтажа и обслуживания устройства используйте специальную рабочую одежду и будьте осторожны — углы устройства и составляющих частей могут быть острыми и
ранящими.
Устанавливайте устройство надежно, обеспечивая безопасное использование.
Не используйте устройство во
Напряжение должно подаваться на устройство через выключатель с разрывом между
контактами не менее 3 мм. Выключатель и кабель питания должны быть подобраны по
электрическим данным агрегата. Выключатель напряжения должен быть легкодоступен.
Изделие должно работать в пределах рабочего диапазона параметров, приведенных в
технических характеристиках изделия.
Защита от прикосновения к опасным зонам
ся согласно требованиям действующих стандартов (путем установки защитных решеток
и воздуховодов достаточной длины).
Во время работы агрегата исключите попадание посторонних предметов в воздуховоды.
Если же это случится, немедленно отключите агрегат от источника питания. Перед изъятием постороннего предмета убедитесь, что вентилятор остановился и случайное вклю
чение агрегата невозможно.
Лица с ограниченными возможностями органов чувств, а также с ограниченными физическими или умственными способностями могут управлять изделием только после соответствующего инструктажа или под наблюдением ответственного лица. Запрещается допускать детей к изделию.
взрывоопасных и агрессивных средах.
и от всасывания одежды должна выполнять-
электрические работы должны вы-
-
Область применения
Вентиляторы серии RMV-HT. Особенно хорошо подходит для удаления воздуха из промышленных
кухонь. Электродвигатель расположен вне потока воздуха. Вентилятор может применяться для
удаления воздуха с температурой до 120 °C.
3
Page 4
Рекомендуемая структура и состав
системы вентиляции
________________________________________________
Рекомендуемая структура и состав системы вентиляции
Вытяжка
В7
В8
В4
В6
СУ
В5
В4
В3
В2
В1
- поставляемое устройство
Обоз-
на-
чение
В1 вытяжные решетки * решетки 1WA, 2WA, 4CA, диффузоры DVS, DVK-S
В2 сеть воздуховодов * воздуховоды DFA, ISODFA
В3 шумоглушитель * шумоглушители SCr, SONODFA-S
В4 гибкая вставка * быстросъемные хомуты FCC
В5 вытяжной фильтр * фильтры FBCr
В6 вытяжной вентилятор +
В7
В8
СУ система управления *
Применение:
+ — входит в состав поставляемого устройства,
- — не используется с поставляемым устройством,
* — используется как принадлежность.
Конфигурация системы вентиляции и использование отдельных элементов определяются проектной документацией.
Элемент Применение Рекомендуемые принадлежности (поставляются отдельно)
заслонка выбрасывае-
мого воздуха
решетка выбрасываемого воздуха
*
-
воздушные клапаны DCGA и DCA с приводом GRUNER, DCr, обратные клапаны RSK
регуляторы скорости SRE-2,5, SRE-E-T
4
Page 5
Описание
________________________________________________________________________
Описание
Наружный корпус вентиляторов серии RMV-HT изготовлен из сплава AlMg3, стойкого к воздействию морской воды. Двигатель отделен от воздушного потока перегородкой, поэтому на работу
вентилятора не влияют жировые загрязнения. Защитная диафрагма двигателя поставляется среди
аксессуаров. Корпус имеет специальную форму поддона, чтобы собирать небольшие количества
конденсата или жира.
Центробежные вентиляторы оборудованы высокоэффективной крыльчаткой с
лопатками. Выход расположен под прямым углом ко входу. Шариковые подшипники двигателя не
требуют техобслуживания и рассчитаны на весь срок эксплуатации.
Регулирование скорости вентиляторов RMV-HT осуществляется путем изменения напряжения за
счет использования пятиступенчатых регуляторов SRE-E или однофазных плавных регуляторов
скорости SRE-2,5. К одному регулятору можно подключить несколько одинаковых вентиляторов
при условии, что
В двигатели вентиляторов встроены защитные термоконтакты, требующие подключения внешнего
защитного термореле. В случае применения пятиступенчатых регуляторов скорости SRE-E-T дополнительное защитное термореле не нужно.
Возможны два положения выхода. Изменение конструкции можно выполнить прямо на месте установки, переместив боковые панели.
общий ток вентиляторов не превышает номинальный ток регулятора.
назад загнутыми
Массогабаритные показатели и присоединительные
размеры
Типоразмеры 280, 315, 355, 400 Типоразмеры 450, 500, 560
Модель
RMVE-HT 280 497 441 553 451 565 - 26,1
RMVE-HT 315 497 441 553 451 565 - 28,0
RMVE-HT 355 632 602 676 611 694 - 42,4
RMVE-HT 400 632 602 676 611 694 - 44,0
RMVE-HT 450 790 674 828 683 828 683 45,7
RMVE-HT 500 790 674 828 683 828 683 52,9
RMVD-HT 560 995 936 1033 945 1033 945 63,0
W W1 L L1 H H1
Размеры, мм
Вес, кг
5
Page 6
Расшифровка обозначения
______________________________________________________
Расшифровка обозначения
RMV E -HT 280
диаметр рабочего колеса, мм
E — электропитание 230 В/50 Гц
D — электропитание 400 В/50 Гц
крышный вентилятор высокотемпературный
Реализация
Устройства реализуются через специализированные и розничные торговые организации.
Транспортировка и хранение
Транспортирование и хранение агрегата должно выполняться квалифицированными
специалистами с соблюдением требований инструкции по эксплуатации и действующих
нормативных документов. Проверьте комплектность поставки по накладной и убедитесь
в отсутствии дефектов. Недопоставка или повреждение груза должны быть письменно
подтверждены перевозчиком. В противном случае гарантия аннулируется. Изделие следует перемещать в заводской упаковке с помощью
ного средства. Будьте осторожны. Не повредите корпус. Во время разгрузки и хранения поставля-
емых устройств пользуйтесь, при необходимости, подходящей подъемной техникой, чтобы избежать повреждений и ранений.
Не поднимайте устройства за кабели питания или коробки подключения. Берегите
устройства от ударов и перегрузок.
До монтажа храните устройства в заводской упаковке в сухом помещении, температура
окружающей среды — между -10 °С и +40 °С. Изделие не должно подвергаться воздействию рез-
ких перепадов температуры. Место хранения должно быть защищено от грязи и воды.
Не
рекомендуется хранить устройства на складе больше одного года. При хранении в течение бо-
лее одного года следует регулярно рукой проверять легкость вращения рабочего колеса вентилятора.
подходящего подъемного оборудования или транспорт-
Монтаж
Монтаж должен выполняться компетентным персоналом. Вентиляторы устанавливаются
внутри помещения. Вентиляторы монтируются в сухих помещениях (без конденсации) в
любом положении, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ для обслуживания вентилятора. Перед монтажом необходимо проверить, легко ли вращаются подшипники (провернуть крыльчатку рукой).
Вентилятор монтируется на стене с присоединением воздуховода. Для монтажа вентилятора рекомендуется использовать гибкую соединительную вставку (быстросъемный
хомут), которая существенно сокращает передачу шума в воздуховод. Кабели и провода
должны быть проложены таким образом, чтобы выполнялась их защита от механических
повреждений и чтобы они не мешали проходу людей. После установки вентилятора до
ступ к вращающимся компонентам должен отсутствовать!
Вентилятор монтируется на стене с присоединением воздуховода. Для монтажа вентилятора рекомендуется использовать гибкую соединительную вставку (быстросъемный хомут), которая существенно сокращает передачу шума в воздуховод. Кабели и провода
должны быть проложены таким образом, чтобы выполнялась их защита от механических
повреждений и чтобы они
ступ к вращающимся компонентам должен отсутствовать!
6
-
не мешали проходу людей. После установки вентилятора до-
Page 7
Пусконаладочные работы
ш
_____________________________________________
Необходимо обеспечить защиту от соприкосновения с крыльчаткой работающего вентилятора
(для этого используются специально изготавливаемые аксессуары или подбирается необходимая
длина воздуховода).
Не подключайте колена вблизи устройства. Минимальный отрезок прямого воздуховода между
устройством и первым разветвлением воздуховодов в канале забора воздуха должен составлять
1хD, а в канале выброса воздуха 3хD, где
Вентилятор может устанавливаться в любом положении. При подключении воздуховодов обратите
внимание на направление воздушного потока, указанное на корпусе изделия.
Воздух перед подачей в устройство должен быть очищен и иметь температуру не ниже минимально допустимой.
D – диаметр воздуховода.
Подключение электропитания
Подключение должно производиться квалифицированным персоналом соответствующими инструментами согласно соответствующей схеме соединений.
Для подключения к электрической сети используется клеммная коробка. Кабель электропитания должен соответствовать мощности вентилятора.
Автоматический выключатель подбирается так, чтобы его ток срабатывания был в 1,5 раза больше номинального тока устройства (указанного на наклейке изделия).
Когда скорость вращения
ниях может превысить указанный номинальный ток.
Необходимо:
проверить соответствие электрической сети данным, указанным на вентиляторе;
проверить электрические провода и соединения на соответствие требованиям электробезопасности;
проверить направление движения воздуха.
Важно: вентилятор необходимо заземлить.
регулируется понижением напряжения, ток мотора при низких напряже-

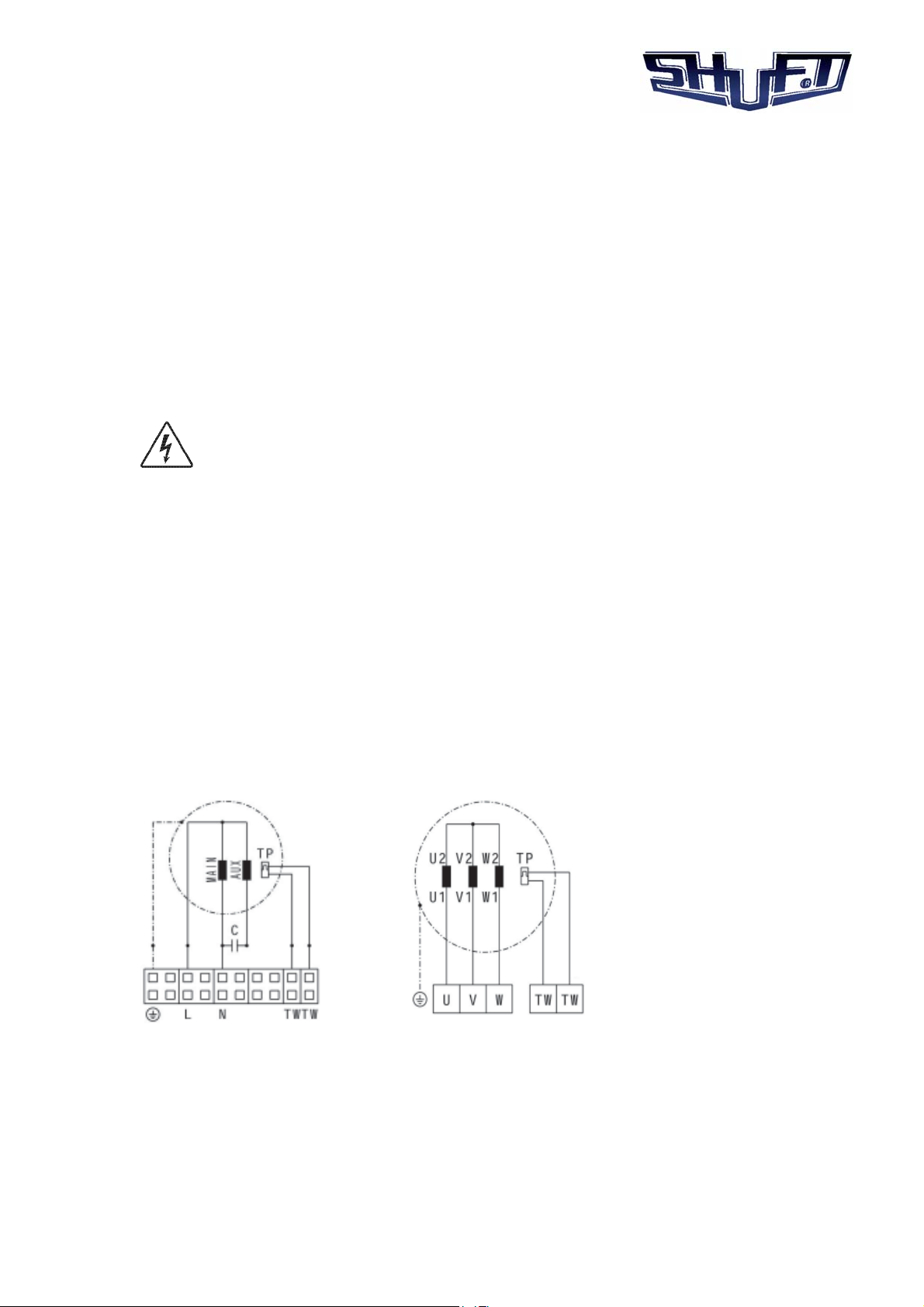

Схемы электрических соединений (1~230 В)
Схема 1 Схема 2
кры
TB
Z2
MAIN – основная цепь
Пусконаладочные работы
Перед пуском в эксплуатацию необходимо замерить параметры электрооборудования в соответствии с действующими нормами и занести в таблицу «Сведения о монтажных и пуско-наладочных
работах» в конце руководства (либо зафиксировать в акте) следующие параметры.
7
Page 8
Эксплуатации
____________________________________________
1) Напряжение сети электропитания. Оно должно соответствовать указанному на устройстве. Напряжение фаз в 3-фазных сетях должно варьироваться по фазам в пределах
10%.
2) Сопротивление изоляции обмоток между собой и на землю. Оно не должно быть менее
2 МОм.
3) Сопротивление обмоток. Оно должно варьироваться по обмоткам в пределах 10%.
4) Сила тока.
также необходимо проверить направление вращения вентилятора для трехфазных вентилято-
А
ров и емкость конденсатора для однофазных вентиляторов.
Эксплуатация
Для обеспечения надлежащей работы и длительного срока службы агрегата строго соблюдайте
все указания, приведенные в эксплуатационной документации.
Перед началом эксплуатации внимательно изучите и в дальнейшем выполняйте указания на предупреждающих табличках на оборудовании.
Оборудование, предназначенное для работы в составе системы вентиляции, нельзя эксплуатиро-
вать без соединения с системой воздуховодов.
Обслуживание
Обслуживание устройства может выполнять только обученный и квалифицированный
персонал.
Подшипники вентилятора обслуживания не требуют.
Периодичность обслуживания других элементов вентилятора и вентиляционной системы
указана в таблице сервисного обслуживания.
Перед очисткой необходимо отключить подачу напряжения и заблокировать выключатель, чтобы избежать случайного включения во время работы.
Необходимо подождать, пока полностью прекратится всякое
остынет двигатель и разрядятся заряженные конденсаторы (10-15 минут).
Необходимо убедиться, что вентилятор и смонтированные к нему части закреплены
прочно и жестко.
После выполнения обслуживания устройства, при его обратном монтаже в систему воздуховодов
необходимо выполнить все те действия, как указано в пунктах «Монтаж» и «Пуск» и соблюдать
другие требования, перечисленные в настоящем документе.
Порядок очистки:
- снимите крыльчатку (вместе с электродвигателем);
- тщательно осмотрите крыльчатку. У крыльчатки, покрытой пылью или др. материала-
ми,
может нарушиться балансировка, что вызывает вибрацию и ускоряет износ подшипников дви-
гателя;
- чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки;
- нельзя применять очистители, абразивы, агрессивные химические вещества и моющие средства,
вызывающие коррозию;
- нельзя применять острые предметы и устройства, работающие под высоким давлением;
- нельзя погружать крыльчатку в воду или другую
- убедитесь, что крыльчатка не прикасается к корпусу;
- подшипники в случае повреждения подлежат замене.
Проверка надежности электрических соединений производится не реже 1 раза в год.
жидкость;
механическое движение,
Возможные неисправности
В случае неисправности необходимо выполнить следующее:
Проверить соответствие параметров сети требованиям, указанным на наклейке изделия. Прове-
рить, поступает ли ток на клеммную коробку и двигатель вентилятора.
Если подача электроэнергии не нарушена, однако устройство не включается, необходимо:
- подождать 10-20 минут, пока остынет двигатель;
8
Page 9
Утилизация
_______________________________________________
- если подача электроэнергии не отключена, но через 10-20 мин. двигатель включается сам, это
значит, что сработала автоматическая система теплозащиты. Необходимо обнаружить причину
перегрева двигателя и устранить ее.
Если двигатель через 10-20 мин. сам не включается, необходимо:
- отключить электрический ток и проверить, не заблокирована ли крыльчатка;
- проверить конденсатор однофазных двигателей (по схеме
Если неисправность не удается устранить, обратитесь в сервисный центр.
соединений).
Утилизация
По окончании срока службы агрегат следует утилизировать. Подробную информацию по
утилизации агрегата вы можете получить у представителя местного органа власти
.
Сертификация
Товар сертифицирован на территории России, соответствует требованиям нормативных
документов: Технический регламент о безопасности машин и оборудования (Постановление Пра-
вительства РФ №753 от 15.09.2009 г.)
Сертификат соответствия: №С-DK.МЛ19.В.00360
Срок действия: с 11.03.2011 по 11.03.2016
Орган по сертификации: ООО «Калужский центр сертификации и маркетинга» (ООО «КЦСМ»).
248009, г. Калуга, Грабцевское шоссе, д. 73, e-mail: [email protected], тел
ОГРН 1084029002232. Аттестат рег.№РОСС RU.0001.11МЛ19 выдан 11.09.2009 г. Федеральным
агентством по техническому регулированию и метрологии.
Сертификат обновляется регулярно.
Сертификат выдан: “Shuft Technologies K/S”
Lergravsvej 53, 2300 Copenhagen S Дания, тел.: +4542404678.
Изготовитель: “Shuft Technologies K/S”
Lergravsvej 53, 2300 Copenhagen S Дания, тел.: +4542404678.
.: (495) 675-81-47,
Гарантийные обязательства
Внимательно ознакомьтесь с данным документом и проследите, чтобы он был правильно и четко
заполнен и имел штамп продавца.
Тщательно проверьте внешний вид изделия и его комплектность. Все претензии по внешнему виду
и комплектности предъявляйте продавцу при покупке изделия.
По всем вопросам, связанным с техобслуживанием изделия, обращайтесь только в специализиро-
ванные организации
Дополнительную информацию об этом и других изделиях марки Вы можете получить у продавца.
Условия гарантии:
1. Настоящим документом покупателю гарантируется, что в случае обнаружения в течение гаран-
тийного срока в проданном оборудовании дефектов, обусловленных неправильным производ-
ством этого оборудования или его компонентов, и при соблюдении покупателем указанных в доку-
менте условий будет произведен бесплатный ремонт оборудования. Документ не ограничивает
определенные законом права покупателей, но
жения.
2. Для установки (подключения) изделия необходимо обращаться в специализированные органи-
зации. Продавец, изготовитель, уполномоченная изготовителем организация, импортер, не несут
ответственности за недостатки изделия, возникшие из-за его неправильной установки (подключе-
ния).
3. В конструкцию, комплектацию или технологию изготовления изделия могут быть внесены изме-
нения
тельного уведомления покупателя и не влекут обязательств по изменению (улучшению) ранее вы-
пущенных изделий.
4. Запрещается вносить в документ какие-либо изменения, а также стирать или переписывать ука-
занные в нем данные. Настоящая гарантия имеет силу, если документ правильно
нен.
5. Для выполнения гарантийного ремонта обращайтесь в специализированные организации, ука-
занные продавцом.
6. Настоящая гарантия действительна только на территории РФ на изделия, купленные на терри-
тории РФ.
с целью улучшения его характеристик. Такие изменения вносятся в изделие без предвари-
.
дополняет и уточняет оговоренные законом поло-
и четко запол-
9
Page 10
Гарантийные обязательства
________________________________________________
Настоящая гарантия не распространяется:
1) на периодическое и сервисное обслуживание оборудования (чистку и т. п.);
2) изменения изделия, в том числе с целью усовершенствования и расширения области его применения;
3) детали отделки и корпуса, лампы, предохранители и прочие детали, обладающие ограниченным
сроком использования.
Выполнение уполномоченным сервисным центром ремонтных работ и замена
изделия производятся в сервисном центре или у Покупателя (по усмотрению сервисного центра).
Гарантийный ремонт изделия выполняется в срок не более 45 дней. Указанный выше гарантийный
срок ремонта распространяется только на изделия, которые используются в личных, семейных или
домашних целях, не связанных с предпринимательской деятельностью. В случае использования
изделия в
Настоящая гарантия не предоставляется
в случаях:
- если будет изменен или будет неразборчив серийный номер изделия;
- использования изделия не по его прямому назначению, не в соответствии с его руководством по
эксплуатации, в том числе эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием
ной изготовителем организацией;
- наличия на изделии механических повреждений (сколов, трещин и т. п.), воздействия на изделие
чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности
или запыленности, концентрированных паров и т. п., если это стало причиной неисправности изделия;
- ремонта, наладки, установки, адаптации
на то организациями или лицами;
- стихийных бедствий (пожар, наводнение и т. п.) и других причин, находящихся вне контроля продавца, изготовителя, импортера, уполномоченной изготовителем организации;
- неправильного выполнения электрических и прочих соединений, а также неисправностей (несоответствия рабочих параметров указанным в руководстве) внешних сетей
- дефектов, возникших вследствие воздействия на изделие посторонних предметов, жидкостей,
насекомых и продуктов их жизнедеятельности и т. д.;
- неправильного хранения изделия;
- дефектов системы, в которой изделие использовалось как элемент этой системы;
- дефектов, возникших вследствие невыполнения покупателем руководства по эксплуатации обо-
рудования.
предпринимательской деятельности, срок ремонта составляет 3 (три) месяца.
, не рекомендованным продавцом, изготовителем, импортером, уполномочен-
или пуска изделия в эксплуатацию не уполномоченными
2
дефектных деталей
;
Особые условия эксплуатации оборудования кондиционирования и вентиляции
Настоящая гарантия не предоставляется, когда по требованию или желанию покупателя в нарушение действующих в РФ требований, стандартов и
- было неправильно подобрано и куплено оборудование кондиционирования и вентиляции для
конкретного помещения;
- были неправильно смонтированы элементы купленного оборудования.
Примечание: в соответствии со ст. 26 Жилищного кодекса РФ и Постановлением правительства г.
Москвы 73-ПП от 08.02.2005 (для г. Москвы) покупатель обязан согласовать монтаж купленного
оборудования с эксплуатирующей организацией
сти субъекта федерации. Продавец, изготовитель, импортер, уполномоченная изготовителем организация снимают с себя всякую ответственность за неблагоприятные последствия, связанные с
использованием купленного оборудования без утвержденного плана монтажа и разрешения вышеуказанных организаций.
В соответствии с п. 11 приведенного в Постановлении Правительства РФ № 55 от 19.01.1998 г.
«Перечня
мену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации» покупатель не вправе требовать обмена купленного изделия в порядке ст. 502 ГК РФ, а покупатель-потребитель — в порядке ст. 25 Закона РФ «О защите прав потребителей».
10
непродовольственных товаров надлежащего качества, не подлежащих возврату или об-
иной нормативно-правовой документации:
и компетентными органами исполнительной вла-
Page 11
Отметки о продаже и производимых работах
_________________________________________________
Отметки о продаже и производимых работах
Сведения о монтажных и пусконаладочных работах*
Адрес монтажа:
____________________________________________________________________________________
____________________________________________________________________________________
Изделие,
вид работ
Дата
Организация-исполнитель
(наименование, адрес, те-
лефон, номер лицензии,
печать)
Напряжение сети, сопротивление обмоток, сопротивление изоляции обмоток, сила
тока и напряжение под
нагрузкой
Мастер
(Ф.И.О., под-
пись)
Работу принял
(Ф.И.О., под-
пись)
*- при наличии актов сдачи-приемки монтажных и пусконаладочных работ с указанными замерами
заполнять не обязательно.
Сведения о ремонте
Изделие
Дата
начала
ремонта
Сервисная организация
(наименование, адрес, те-
лефон, номер лицензии,
печать)
Дата
оконча-
ния ре-
монта
Замененные
детали
Мастер
(Ф.И.О., подпись)
Работу принял
(Ф.И.О., под-
пись)
11
Page 12
Отметки о продаже и производимых работах
________________________________________________
Дек.
Нояб.
Окт.
Сент.
Август
Июль
Июнь
Отметка о выполнении работ
Май
Апрель
Март
Фев.
Янв.
Сведения о сервисном обслуживании вентиляционной системы
Наименование работ
12
20___ год
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
очистка фильтров (не реже 1 р. в месяц)+
проверка эл. соединений (при эл.нагреве ежеме-
20___ год
сячно, при вод.нагреве ежеквартально)
очистка теплообменников (не реже 1 р. в год)
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
очистка фильтров (не реже 1 р. в месяц)+
проверка эл. соединений (при эл.нагреве ежеме-
20___ год
сячно, при вод.нагреве ежеквартально)
очистка теплообменников (не реже 1 р. в год)
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов( не реже 1 р. в год)
очистка фильтров (не реже 1 р. в месяц)+
проверка эл. соединений (при эл.нагреве ежеме-
20___ год
сячно, при вод.нагреве ежеквартально)
очистка теплообменников (не реже 1 р. в год)
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка фильтров (не реже 1 р. в месяц)+
очистка крыльчаток (не реже 1 р. в год)
сячно, при вод.нагреве ежеквартально)
очистка корпусов (не реже 1 р. в год)
проверка эл. соединений (при эл.нагреве ежеме-
очистка теплообменников (не реже 1 р. в год)
Page 13
Отметки о продаже и производимых работах
_________________________________________________
Дек.
Нояб.
Окт.
Сент.
Август
Июль
Июнь
Отметка о выполнении работ
Май
Апрель
Март
Фев.
Янв.
20___ год
Наименование работ
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
очистка фильтров (не реже 1 р. в месяц)+
проверка эл. соединений (при эл.нагреве ежеме-
20___ год
сячно, при вод.нагреве ежеквартально)
очистка теплообменников (не реже 1 р. в год)
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
очистка фильтров (не реже 1 р. в месяц)+
проверка эл. соединений (при эл.нагреве ежеме-
20___ год
сячно, при вод.нагреве ежеквартально)
очистка теплообменников (не реже 1 р. в год)
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка крыльчаток (не реже 1 р. в год)
очистка корпусов (не реже 1 р. в год)
очистка фильтров (не реже 1 р. в месяц)+
проверка эл. соединений (при эл.нагреве ежеме-
20___ год
сячно, при вод.нагреве ежеквартально)
очистка теплообменников (не реже 1 р. в год)
+замена фильтров (после 6 очисток)
или замена фильтров (не реже 1 р. в 3 мес.)
очистка фильтров (не реже 1 р. в месяц)+
очистка крыльчаток (не реже 1 р. в год)
сячно, при вод.нагреве ежеквартально)
очистка корпусов (не реже 1 р. в год)
проверка эл. соединений (при эл.нагреве ежеме-
очистка теплообменников (не реже 1 р. в год)
13
Page 14
Отметка о продаже
Отметки о продаже и производимых работах
Модель Серийный номер
Изготовитель “Shuft Technologies K/S” Lergravsvej 53, 2300 Copenhagen S Дания, тел: +4542404678.
Импортер ООО “Ай. Эр. Эм. Си.” 119049, Россия, г.Москва, Ленинский пр-т, д.6, стр.7, кабинет 14
Покупатель
Продавец
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
(наименование, адрес, телефон)
………………………….........................................………………………(………………………………..……….……..)
М.П. (подпись уполномоченного лица) (Ф.И.О.)
Дата изготовления
Production date
На заводской табличке
Дата продажи
Срок гарантии, мес.
14
Page 15
Для заметок
______________________________________________
15
Page 16
Технические данные
______________________________________________
Технические данные
Класс защиты I.
Степень защиты IPX4.
Класс изоляции двигателя F.
Минимальная температура перемещаемого воздуха -25°С.
Рабочая
точка при
№ Модель
1 IEF 280 2860/0 0/850 230, 1 0,6/4,0 2810 79/84/61 75 12, 400 1
2 IEF 315 3860/0 0/1040 230, 1 0,96/5,2 2750 83/83/… 80 20, 400 1
3 IEF 400 4130/0 0/420 230, 1 0,55/3,0 1370 73/76/… 80 16,400 1
4 IEF 450 6110/0 0/560 230, 1 0,8/4,3 1340 76/79/… 80 16, 400 1
5 IEF 500 8170/0 0/710 230, 1 1,28/7,6 1350 80/81/… 50 25, 400 1
6 IEF560 12190 0/850 400, 3 2,2/4,7 1360 80/81/67 80 - 2
максимальном
расходе,
м3/ч/Па
Рабочая
точка при
макси-
мальном
напоре,
м3/ч/Па
Напряжение,
В, ф. (50
Гц)
Электро-
потреб-
ление,
кВт/рабо-
чий ток,
А
Частота
враще-
ния,
об./мин.
Уровень
звуковой
мощности
ко входу/выходу/ч
ерез корпус,
дБ(А)
Макси-
мальная
темпера-
тура пере-
мещаемого
воздуха, °С
Кон-
денса-
тор
двига-
теля,
мкф, В
Схема
электри-
ческих
соедине-
ний
16
Loading...
