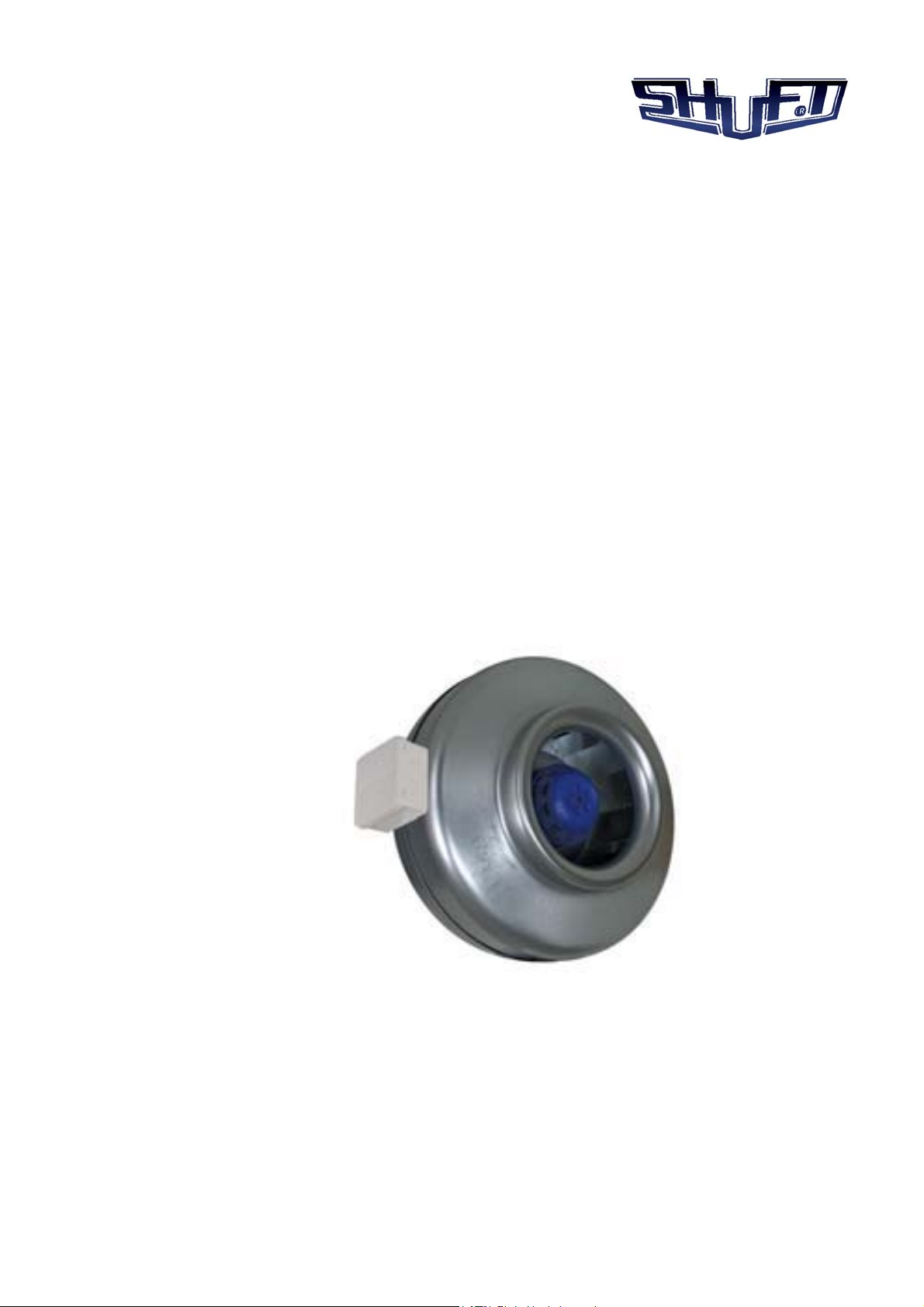

Круглые канальные вентиляторы серии CFs
CFs 100 CFs 100S
CFs 125 CFs 125S
CFs 160 CFs 160S
CFs 200 CFs 200S
CFs 250 CFs 250S
CFs 315 CFs 315S
Руководство по эксплуатации
______________________________________________________________________
Page 2
Содержание
______________________________________________
Содержание
Условные обозначения............................................................................................................................... 2
Требования по безопасности..................................................................................................................... 3
Область применения .................................................................................................................................. 3
Рекомендуемая структура и состав системы вентиляции ...................................................................... 4
Описание ..................................................................................................................................................... 5
Массогабаритные показатели.................................................................................................................... 6
и присоединительные размеры................................................................................................................. 6
Расшифровка обозначения........................................................................................................................ 6
Транспортировка и хранение..................................................................................................................... 7
Монтаж ......................................................................................................................................................... 7
Обслуживание ........................................................................................................................................... 10
Утилизация ................................................................................................................................................ 11
Гарантийные обязательства.................................................................................................................... 11
Технические данные................................................................................................................................. 16
Условные обозначения
Предупреждение (Внимание!) Игнорирование этого предупреждения может повлечь за
собой травму или угрозу жизни и здоровью и/или повреждение агрегата.
Внимание, опасное напряжение! Игнорирование этого предупреждения может повлечь за
собой травму или угрозу жизни и здоровью.
Указание (примечание). Стоит перед объяснением или перекрестной ссылкой, которая
относится к другим частям текста данного
руководства.
2
Page 3
Требования по безопасности
_____________________________________________
Требования по безопасности
Поставляемое устройство может использоваться только в системах вентиляции. Не используйте устройство в других целях!
Используйте только исправные вентиляторы. Убедитесь, что изделие не имеет видимых
дефектов, например, трещин на корпусе, недостающих винтов или крышек.
Все работы с устройством (монтаж, соединения, ремонт, обслуживание) должны выполняться только квалифицированным персоналом. Все
полняться только уполномоченными специалистами-электриками. Предварительно
должно быть отключено электропитание.
Во время монтажа и обслуживания устройства используйте специальную рабочую одежду и будьте осторожны — углы устройства и составляющих частей могут быть острыми и
ранящими.
Устанавливайте устройство надежно, обеспечивая безопасное использование.
Не используйте устройство во взрывоопасных
Напряжение должно подаваться на устройство через выключатель с разрывом между
контактами не менее 3 мм. Выключатель и кабель питания должны быть подобраны по
электрическим данным агрегата. Выключатель напряжения должен быть легкодоступен.
Изделие должно работать в пределах рабочего диапазона параметров, приведенных в
технических характеристиках изделия.
Защита от прикосновения к опасным зонам и
ся согласно требованиям действующих стандартов (путем установки защитных решеток
и воздуховодов достаточной длины).
Во время работы агрегата исключите попадание посторонних предметов в воздуховоды.
Если же это случится, немедленно отключите агрегат от источника питания. Перед изъятием постороннего предмета убедитесь, что вентилятор остановился и случайное включение агрегата невозможно.
Лица с ограниченными возможностями органов чувств, а также с ограниченными физическими или умственными способностями могут управлять изделием только после соответствующего инструктажа или под наблюдением ответственного лица. Запрещается допускать детей к изделию.
Все изделия, упакованные на заводе, не являются окончательно подготовленными к работе. Использование устройств возможно только
или монтажа защитных решеток в отверстиях для забора и удаления воздуха.
и агрессивных средах.
от всасывания одежды должна выполнять-
после подключения их к воздуховодам
электрические работы должны вы-
Область применения
Вентиляторы серии CFs применяются для перемещения воздуха в круглых и прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений. Не допускается использовать устройства для транспортировки воздуха:
— содержащего «тяжелую» пыль, муку и т.п.;
— имеющего повышенную влажность (например, в ванных комнатах);
— содержащего пары кислот, спиртов, органических
(например, на машиностроительных и химических производствах).
растворителей, лаков и др. вредных примесей
3
Page 4

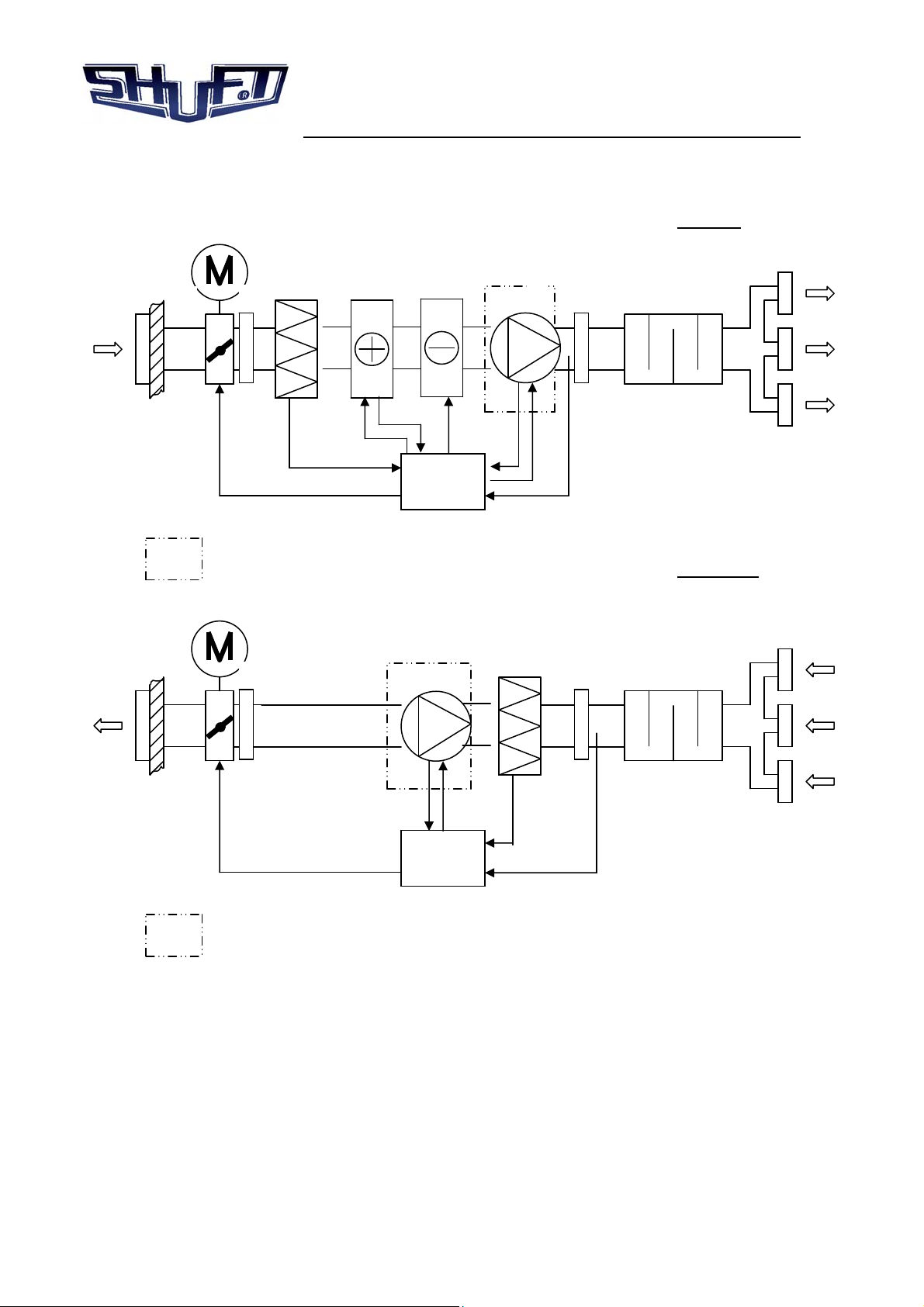

Рекомендуемая структура и состав
системы вентиляции
________________________________________________
Рекомендуемая структура и состав системы вентиляции
П3
Приток
П10
П1
В8
П2
П4
- поставляемое устройство
В7
В4
П5 П6
П7
СУ
В6
В5
П8
П9
Вытяжка
В1
В2
В4
В3
4
СУ
- поставляемое устройство
Page 5
Рекомендуемая структура и состав
системы вентиляции
________________________________________________________________________
Обоз-
на-
чение
П1
П2 сеть воздуховодов * воздуховоды DFA, ISODFA
П3 заслонка *
П4 гибкая вставка * быстросъемные хомуты FCC
П5 приточный фильтр * фильтры FBCr
П6 нагреватель * нагреватели EHC, WHC
П7 охладитель * охладители WHR-W, WHR-R
П8 приточный вентилятор +
П9 шумоглушитель * шумоглушители SCr, SONODFA-S
П10
СУ система управления *
В1 вытяжные решетки * решетки 1WA, 2WA, 4CA, диффузоры DVS, DVK-S
В2 сеть воздуховодов * воздуховоды DFA, ISODFA
В3 шумоглушитель * шумоглушители SCr, SONODFA-S
В4 гибкая вставка * быстросъемные хомуты FCC
В5 вытяжной фильтр * фильтры FBCr
В6 вытяжной вентилятор +
В7
В8
СУ система управления *
Применение:
+ — входит в состав поставляемого устройства,
- — не используется в поставляемом устройстве,
* — используется как принадлежность.
Конфигурация системы вентиляции и использование отдельных элементов определяются проектной документацией.
Элемент Применение
воздухозаборная решетка
воздухораспределительные устройства
заслонка выбрасывае-
мого воздуха
решетка выбрасываемого воздуха
* решетки PG, PGC, SA
* решетки 1WA, 2WA, 4CA, диффузоры DVS-P, DVK-S
*
* решетки SA, PG, PGC, WSK, GA
Рекомендуемые принадлежности (поставляются отдель-
но)
воздушные клапаны DCGA и DCA с приводом GRUNER, DCr,
обратные клапаны RSK
регуляторы скорости MTY, TRE-T
воздушные клапаны DCGA и DCA с приводом GRUNER, DCr,
обратные клапаны RSK
регуляторы скорости MTY, TRE-T
Описание
Корпус вентиляторов серии CFs изготовлен из высококачественной стали. Вентиляторы оборудованы высокоэффективной крыльчаткой с загнутыми назад лопатками и асинхронными двигателями с внешним ротором IP44, клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы. Шариковые подшипники двигателя не требуют техобслуживания
ческим перезапуском.
Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости MTY. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток
Вентиляторы оборудованы монтажными кронштейнами.
и имеют длительный срок службы. Двигатели имеют встроенное термореле с автомати-
регулятора.
5
Page 6

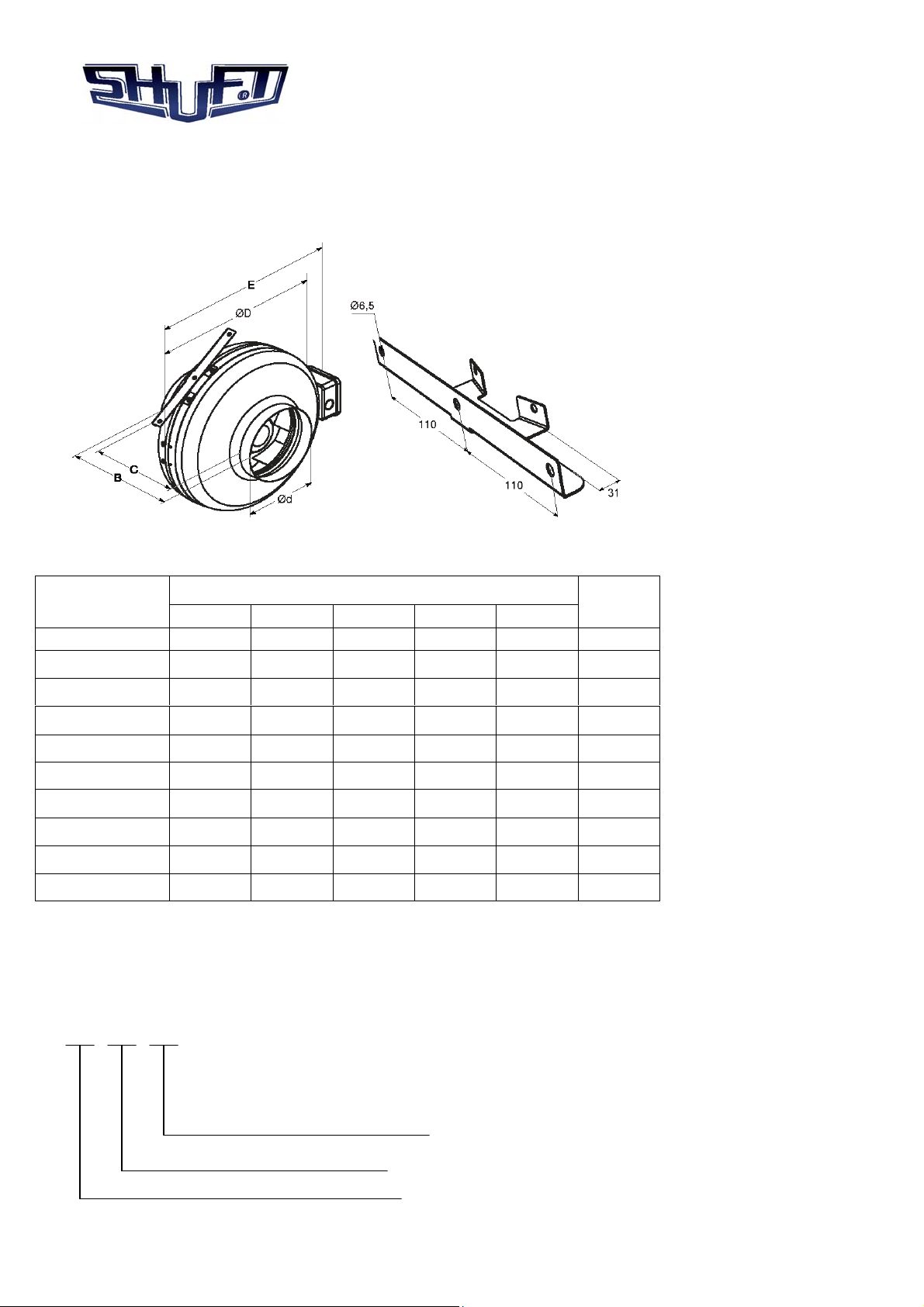

Массогабаритные показатели и
присоединительные размеры
________________________________________________________
Массогабаритные показатели
и присоединительные размеры
Модель
CFs 100/CFs 100S
CFs 125/CFs 125S 182 143 243 125 286 3
CFs 160 189 143 244 160 287 3
CFs 160S 217 166 344 160 387 4
CFs 200 219 167 344 200 387 4
CFs 200S 231 179 344 200 387 4,7
CFs 250 223 160 344 250 387 4
CFs 250S 230 167 344 250 387 4,7
CFs 315 243 175 402 315 444 5,6
CFs 315S 256 188 402 315 444 6
B С D d E
189 152 244 100 287 3
Размеры, мм
Вес, кг
Расшифровка обозначения
CFs 250 S
- стандартная модель в типоразмере
S – мощная модель
Диаметр воздушного канала, мм
Круглый канальный вентилятор серии CFs
6
Page 7
Транспортировка и хранение
_____________________________________________
Транспортировка и хранение
Транспортирование и хранение агрегата должно выполняться квалифицированными
специалистами с соблюдением требований инструкции по эксплуатации и действующих
нормативных документов. Проверьте комплектность поставки по накладной и убедитесь
в отсутствии дефектов. Недопоставка или повреждение груза должны быть письменно
подтверждены перевозчиком. В противном случае гарантия аннулируется. Изделие следует перемещать в заводской упаковке с помощью
ного средства. Будьте осторожны. Не повредите корпус. Во время разгрузки и хранения постав-
ляемых устройств пользуйтесь, при необходимости, подходящей подъемной техникой, чтобы избежать повреждений и ранений. Складировать и транспортировать устройства разрешается только в вертикальном положении, так, чтобы фланцы подключения находились вертикально.
Не поднимайте устройства за кабели питания или коробки подключения. Берегите устройства от ударов и перегрузок.
До монтажа храните устройства в заводской упаковке в сухом помещении, температура
окружающей среды — между +5 °С и +30 °С. Изделие не должно подвергаться воздействию резких
перепадов температуры. Место хранения должно быть защищено от грязи и воды.
Не
рекомендуется хранить устройства на складе больше одного года. При хранении в течение бо-
лее одного года следует регулярно рукой проверять легкость вращения рабочего колеса вентилятора.
подходящего подъемного оборудования или транспорт-
Монтаж
Монтаж должен выполняться компетентным персоналом. Вентиляторы устанавливаются
внутри помещения. Вентиляторы монтируются в сухих помещениях (без конденсации) в
любом положении, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ для обслуживания вентилятора. Перед монтажом необходимо проверить, легко ли вращаются подшипники (провернуть крыльчатку рукой).
Канальный вентилятор в круглом корпусе можно
ховод. Запрещается перетягивать крепление вентилятора в воздуховоде. Для монтажа
вентилятора pекомендуется использовать гибкие соединительные вставки, которые существенно сокращают передачу шума в воздуховод. Кабели и провода должны быть
проложены таким образом, чтобы выполнялась их защита от механических повреждений
и чтобы они не мешали проходу людей. Вентилятор может
ны всасывания, так и со стороны нагнетания! После установки вентилятора доступ к
вращающимся компонентам должен отсутствовать!
Необходимо обеспечить защиту от соприкосновения с крыльчаткой работающего вентилятора (для этого используются специально изготавливаемые аксессуары или подбирается необходимая длина воздуховода).
Не подключайте колена вблизи фланцев подключения
прямого воздуховода между устройством и первым разветвлением воздуховодов в канале забора воздуха должен составлять 1хD, а в канале выброса воздуха 3хD, где D – диаметр воздуховода.
Вентилятор может устанавливаться в любом положении. При подключении воздуховодов
обратите внимание на направление воздушного потока, указанное на корпусе изделия.
При установке
циально изготавливаемых кронштейнов – держателей.
Не допускается:
использовать вентиляторы для транспортировки воздуха, содержащего «тяжелую» пыль,
муку и т.п.;
монтировать вентиляторы во взрыво-, пожароопасных помещениях и использовать их
для транспортировки воздуха с содержанием паров пожароопасных веществ.
Воздух перед подачей в устройство должен быть
непосредственно монтировать в возду-
быть закреплен как со сторо-
устройства. Минимальный отрезок
вентиляторов на стенах или потолке рекомендуется использование спе-
очищен.
7
Page 8
Монтаж
____________________________________________

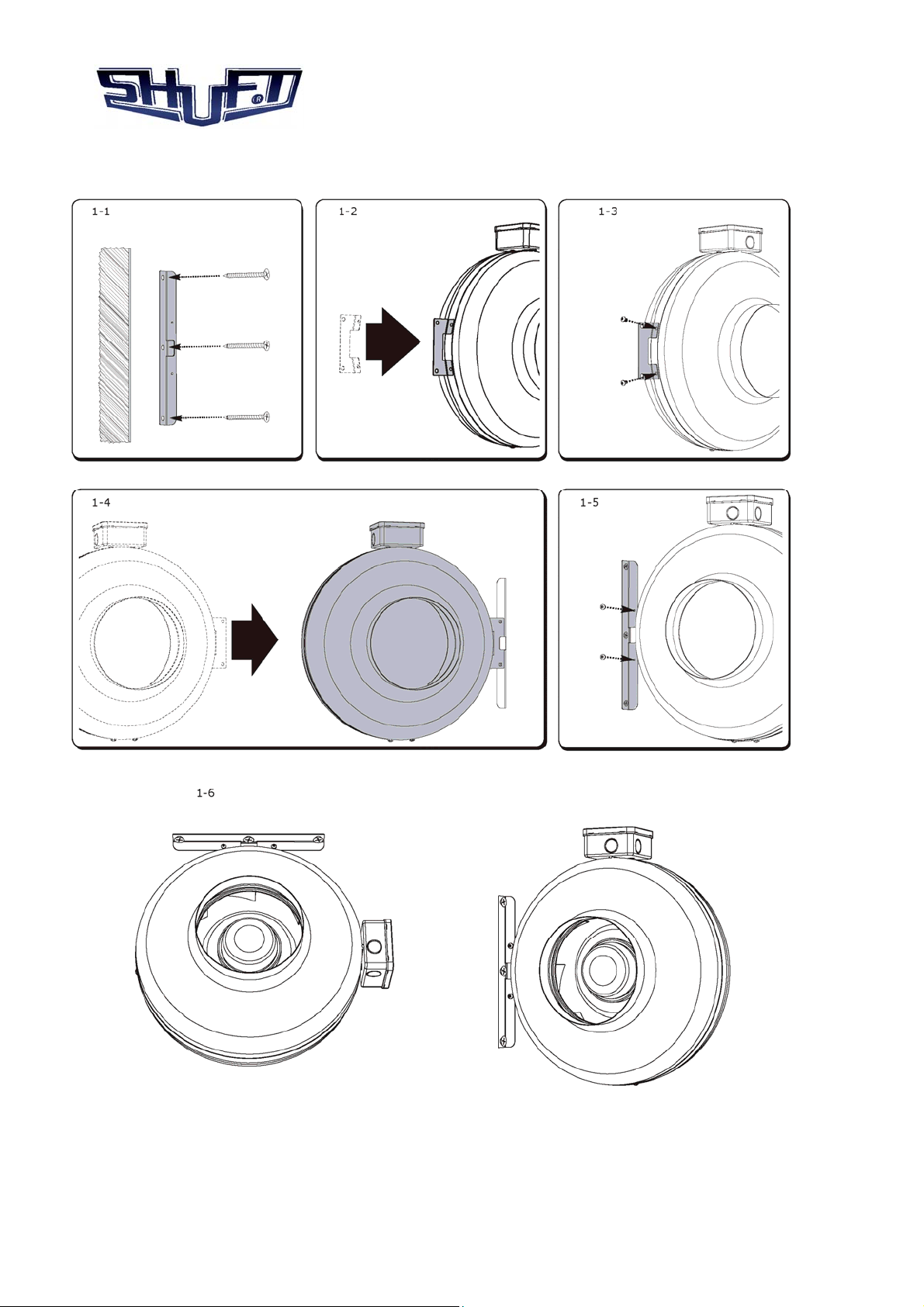

Рис. 1. Крепление устройства к стене посредством кронштейна
8
Page 9
Монтаж
_____________________________________________

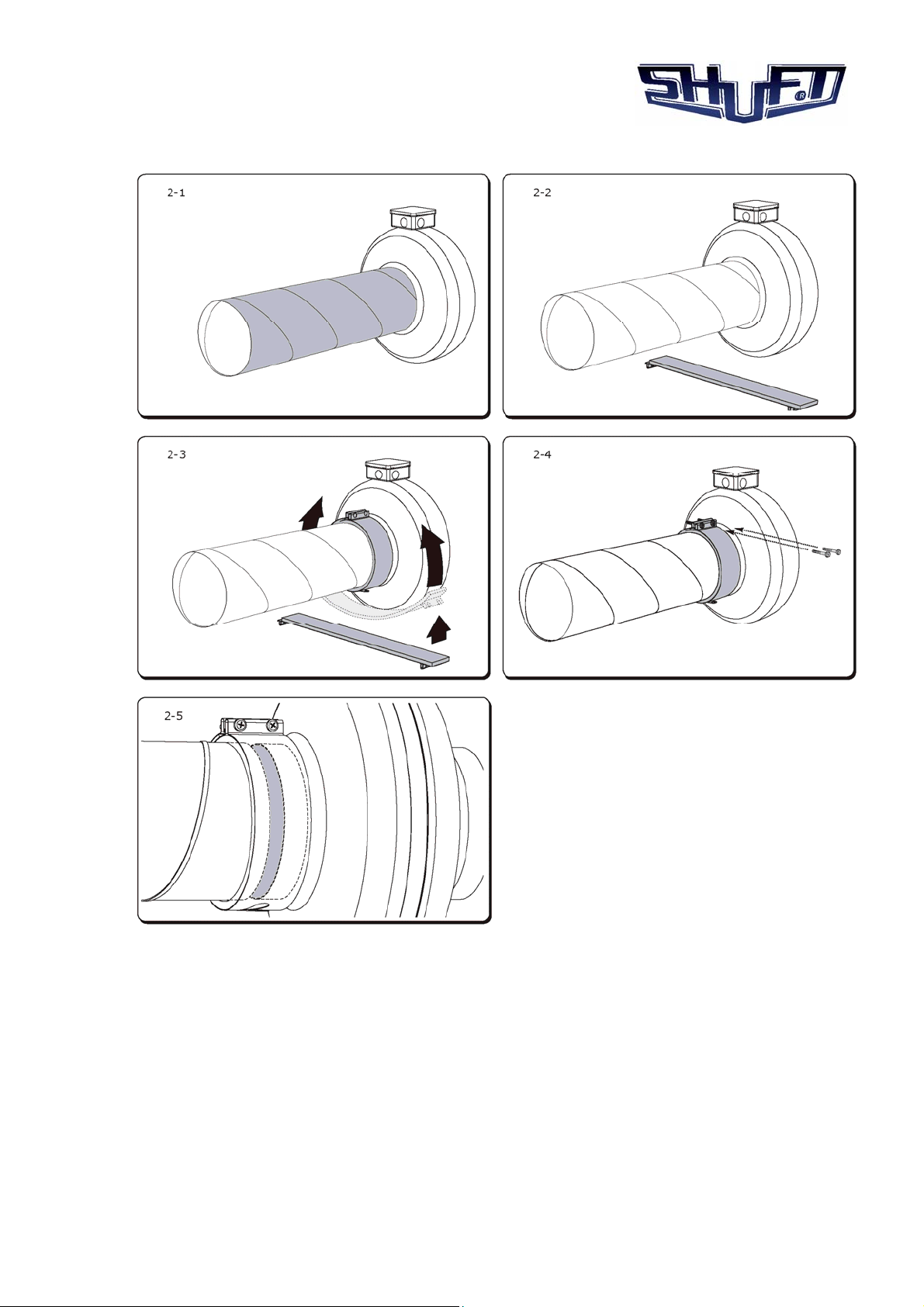

Рис. 2. Присоединение к воздуховоду посредством хомута
9
Page 10
Монтаж
____________________________________________
Подключение электропитания
Подключение должно производиться квалифицированным персоналом соответствующими инструментами согласно соответствующей схеме соединений.
Для подключения к электрической сети используется клеммная коробка. Кабель электропитания должен соответствовать мощности вентилятора.
Автоматический выключатель подбирается так, чтобы его ток срабатывания был в 1,5 раза больше максимального тока устройства (указанного на наклейке изделия).
Когда
ниях может превысить указанный номинальный ток.
Необходимо:
проверить соответствие электрической сети данным, указанным на вентиляторе;
проверить электрические провода и соединения на соответствие требованиям электробезопасности;
проверить направление движения воздуха.
Важно: вентилятор необходимо заземлить.
скорость вращения регулируется понижением напряжения, ток мотора при низких напряже-

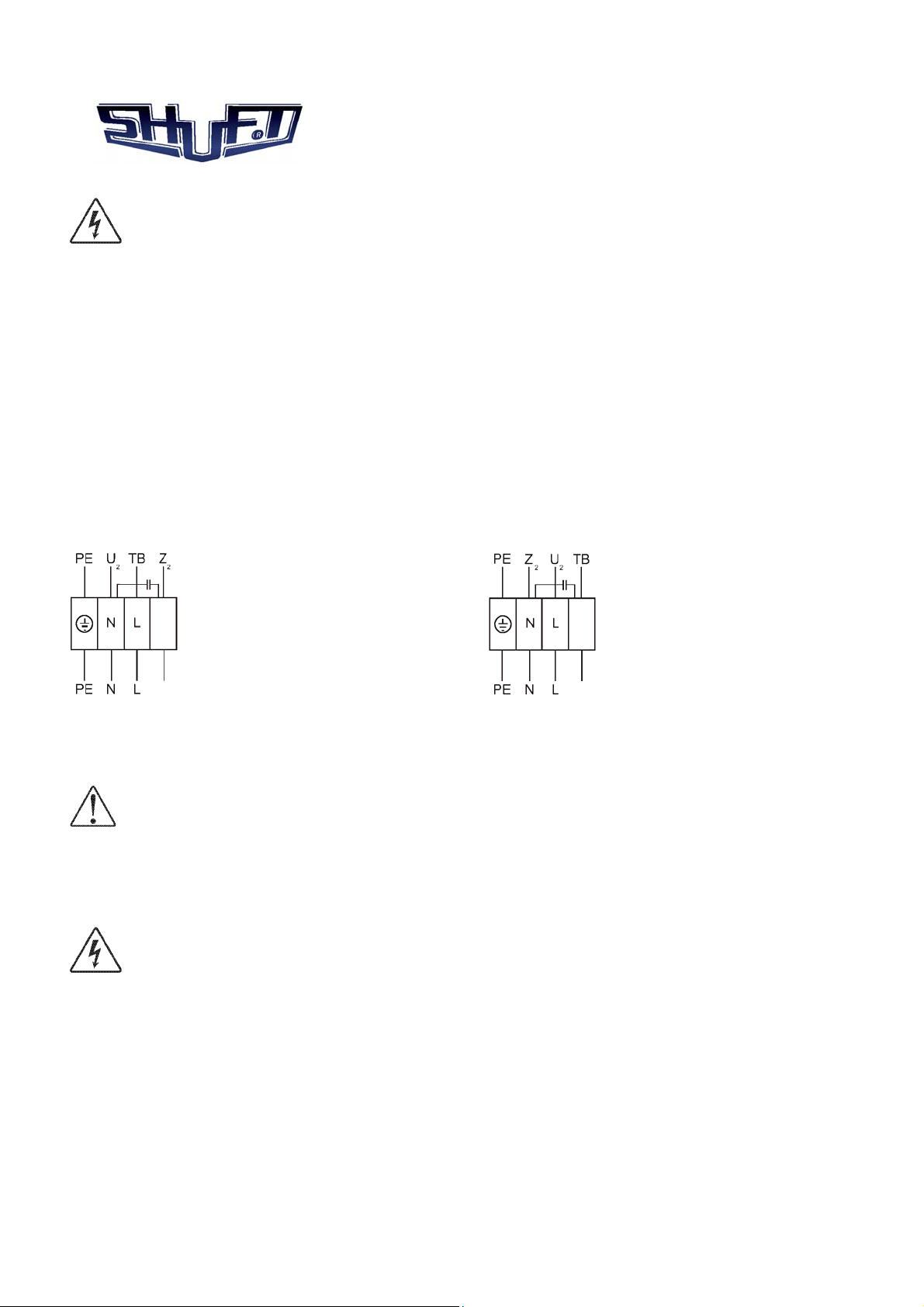

Схемы электрических соединений (1~230 В)
Схема 1 Схема 2
Z2 - черный
U2 – синий или
серый
TB - коричневый
Обслуживание
Обслуживание устройства может выполнять только обученный и квалифицированный
персонал.
Подшипники вентилятора обслуживания не требуют.
Если перед вентилятором не стоит воздушный фильтр, единственное требование по
уходу за вентилятором – очистка крыльчатки. Крыльчатку рекомендуется очищать хотя
бы раз в шесть месяцев.
Перед очисткой необходимо отключить подачу напряжения и заблокировать выключа-
тель, чтобы избежать
Необходимо подождать, пока полностью прекратится всякое механическое движение,
остынет двигатель и разрядятся заряженные конденсаторы.
Необходимо убедиться, что вентилятор и смонтированные к нему части закреплены
прочно и жестко.
После выполнения обслуживания устройства, при его обратном монтаже в систему воздуховодов необходимо выполнить все те действия, как
«Пуск» и соблюдать другие требования, перечисленные в настоящем документе.
случайного включения во время работы.
указано в пунктах «Монтаж» и
10
Page 11
Обслуживание
_______________________________________________
Порядок очистки:
- снимите крыльчатку (вместе с электродвигателем);
- тщательно осмотрите крыльчатку. У крыльчатки, покрытой пылью или др. материала-
ми, может нарушиться балансировка, что вызывает вибрацию и ускоряет износ подшипников двигателя;
- чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки;
- нельзя применять очистители, абразивы, агрессивные химические вещества и моющие
средства,
вызывающие коррозию;
- нельзя применять острые предметы и устройства, работающие под высоким давлением;
- нельзя погружать крыльчатку в воду или другую жидкость;
- убедитесь, что крыльчатка не прикасается к корпусу;
- подшипники в случае повреждения подлежат замене.
Проверка надежности электрических соединений производится не реже 1 раза в год.
В случае неисправности необходимо выполнить следующее.
Проверить соответствие параметров сети требованиям, указанным на наклейке изделия. Прове-
рить, поступает ли ток на клеммную коробку и двигатель вентилятора.
Если подача электроэнергии не нарушена, однако устройство не включается, необходимо:
- подождать 10-20 минут, пока остынет двигатель;
- если подача электроэнергии не отключена, но через 10-20 мин. двигатель включается сам, это
значит, что сработала
перегрева двигателя и устранить ее.
Если двигатель через 10-20 мин. сам не включается, необходимо:
- отключить электрический ток и проверить, не заблокирована ли крыльчатка;
- проверить конденсатор однофазных двигателей (по схеме соединений).
Если неисправность не удается устранить, обратитесь в сервисный центр.
автоматическая система теплозащиты. Необходимо обнаружить причину
Утилизация
По окончании срока службы агрегат следует утилизировать. Подробную информацию по утилизации агрегата вы можете получить у представителя местного органа власти
.
Гарантийные обязательства
Внимательно ознакомьтесь с данным документом и проследите, чтобы он был правильно и четко
заполнен и имел штамп продавца.
Тщательно проверьте внешний вид изделия и его комплектность. Все претензии по внешнему виду
и комплектности предъявляйте продавцу при покупке изделия.
По всем вопросам, связанным с техобслуживанием изделия, обращайтесь только в специализированные организации
Дополнительную информацию об этом и других изделиях марки Вы можете получить у продавца.
Модель Серийный номер Срок гарантии, мес.
Поставщик ООО "Русклимат Вент" 119017, г.Москва, Старомонетный пер., д.9, стр.1, Россия
Покупатель
Продавец
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
(наименование, адрес, телефон)
………………………….........................................………………………(………………………………..……….……..)
М.П. (подпись уполномоченного лица) (Ф.И.О.)
.
Дата продажи
11
Page 12
Гарантийные обязательства
________________________________________________
Условия гарантии:
1. Настоящим документом покупателю гарантируется, что в случае обнаружения в течение гарантийного срока в проданном оборудовании дефектов, обусловленных неправильным производством этого оборудования или его компонентов, и при соблюдении покупателем указанных в документе условий будет произведен бесплатный ремонт оборудования. Документ не ограничивает
определенные законом права покупателей, но
жения.
2. Для установки (подключения) изделия необходимо обращаться в специализированные организации. Продавец, изготовитель, уполномоченная изготовителем организация, импортер, не несут
ответственности за недостатки изделия, возникшие из-за его неправильной установки (подключения).
3. В конструкцию, комплектацию или технологию изготовления изделия могут быть внесены изменения
тельного уведомления покупателя и не влекут обязательств по изменению (улучшению) ранее выпущенных изделий.
4. Запрещается вносить в документ какие-либо изменения, а также стирать или переписывать указанные в нем данные. Настоящая гарантия имеет силу, если документ правильно
нен.
5. Для выполнения гарантийного ремонта обращайтесь в специализированные организации, указанные продавцом.
6. Настоящая гарантия действительна только на территории РФ на изделия, купленные на территории РФ.
Настоящая гарантия не распространяется:
1) на периодическое и сервисное обслуживание оборудования (чистку и т. п.);
2) изменения изделия, в том числе
менения;
3) детали отделки и корпуса, лампы, предохранители и прочие детали, обладающие ограниченным
сроком использования.
Выполнение уполномоченным сервисным центром ремонтных работ и замена дефектных деталей
изделия производятся в сервисном центре или у Покупателя (по усмотрению сервисного центра).
Гарантийный ремонт изделия выполняется в срок
срок ремонта распространяется только на изделия, которые используются в личных, семейных или
домашних целях, не связанных с предпринимательской деятельностью. В случае использования
изделия в предпринимательской деятельности, срок ремонта составляет 3 (три) месяца.
Настоящая гарантия не предоставляется
в случаях:
- если будет изменен или будет неразборчив
- использования изделия не по его прямому назначению, не в соответствии с его руководством по
эксплуатации, в том числе эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендованным продавцом, изготовителем, импортером, уполномоченной изготовителем организацией;
- наличия на изделии механических повреждений (сколов, трещин и т. п
чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности
или запыленности, концентрированных паров и т. п., если это стало причиной неисправности изделия;
- ремонта, наладки, установки, адаптации или пуска изделия в эксплуатацию не уполномоченными
на то организациями или лицами;
- стихийных бедствий (пожар, наводнение и т. п.)
давца, изготовителя, импортера, уполномоченной изготовителем организации;
- неправильного выполнения электрических и прочих соединений, а также неисправностей (несоответствия рабочих параметров указанным в руководстве) внешних сетей;
- дефектов, возникших вследствие воздействия на изделие посторонних предметов, жидкостей,
насекомых и продуктов их жизнедеятельности и т. д.;
- неправильного хранения изделия;
- дефектов системы, в которой изделие использовалось как элемент этой системы;
- дефектов, возникших вследствие невыполнения покупателем руководства по эксплуатации обо-
рудования.
с целью улучшения его характеристик. Такие изменения вносятся в изделие без предвари-
с целью усовершенствования и расширения области его при-
дополняет и уточняет оговоренные законом поло-
и четко запол-
не более 45 дней. Указанный выше гарантийный
серийный номер изделия;
.), воздействия на изделие
и других причин, находящихся вне контроля про-
2
12
Page 13
Гарантийные обязательства
_________________________________________________
Особые условия эксплуатации оборудования кондиционирования и вентиляции
Настоящая гарантия не предоставляется, когда по требованию или желанию покупателя в нарушение действующих в РФ требований, стандартов и иной нормативно-правовой документации:
- было неправильно подобрано и куплено оборудование кондиционирования и вентиляции для
конкретного помещения;
- были неправильно смонтированы элементы купленного оборудования.
Примечание:
Москвы 73-ПП от 08.02.2005 (для г. Москвы) покупатель обязан согласовать монтаж купленного
оборудования с эксплуатирующей организацией и компетентными органами исполнительной власти субъекта федерации. Продавец, изготовитель, импортер, уполномоченная изготовителем организация снимают с себя всякую ответственность за неблагоприятные последствия, связанные с
использованием купленного оборудования без утвержденного плана монтажа и разрешения вышеуказанных организаций.
В соответствии с п. 11 приведенного в Постановлении Правительства РФ № 55 от 19.01.1998 г.
«Перечня непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации» покупатель не вправе
патель-потребитель — в порядке ст. 25 Закона РФ «О защите прав потребителей».
в соответствии со ст. 26 Жилищного кодекса РФ и Постановлением правительства г.
требовать обмена купленного изделия в порядке ст. 502 ГК РФ, а поку-
13
Page 14

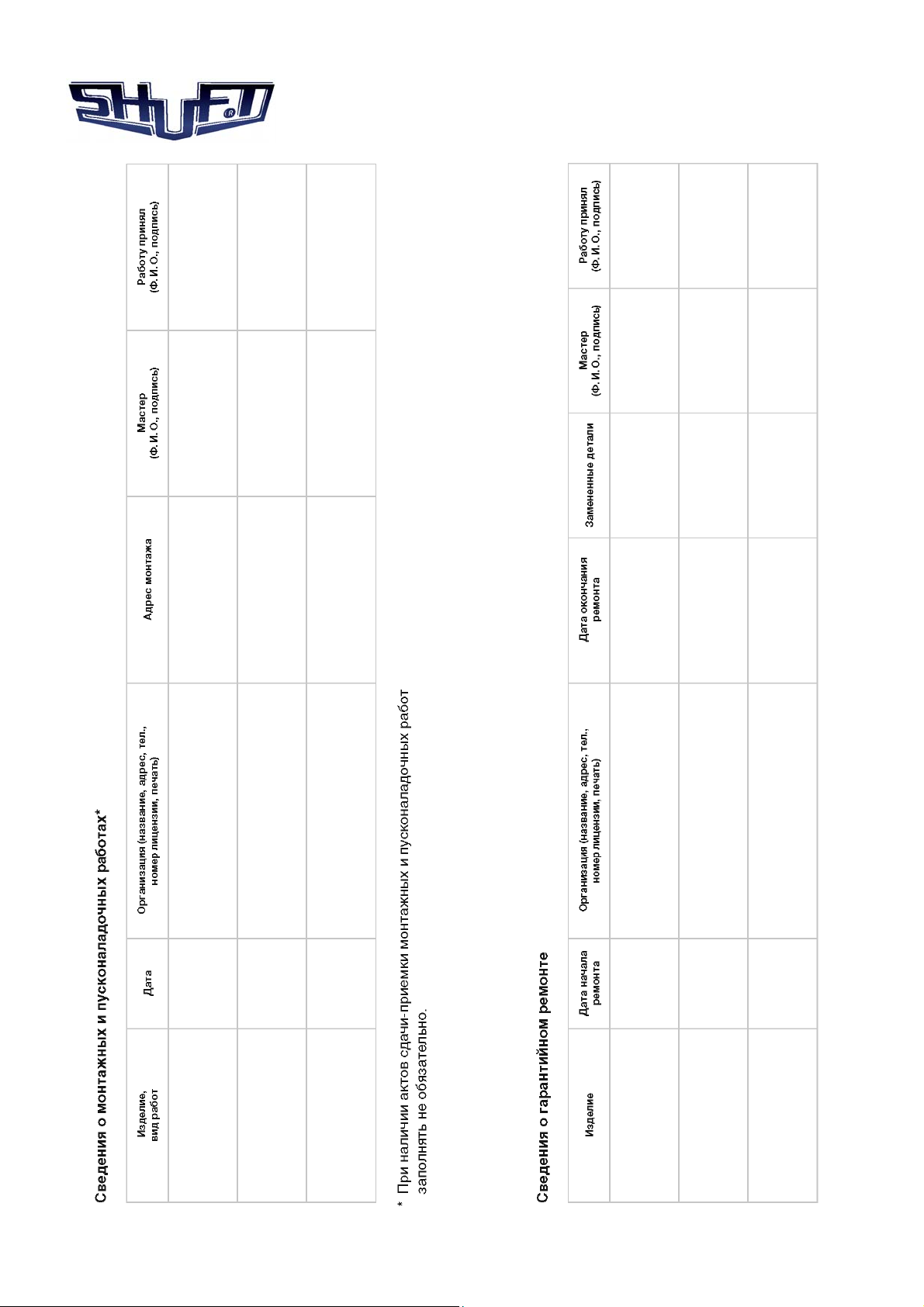

Гарантийные обязательства
________________________________________________
14
Page 15
Для заметок
_________________________________________________
15
Page 16

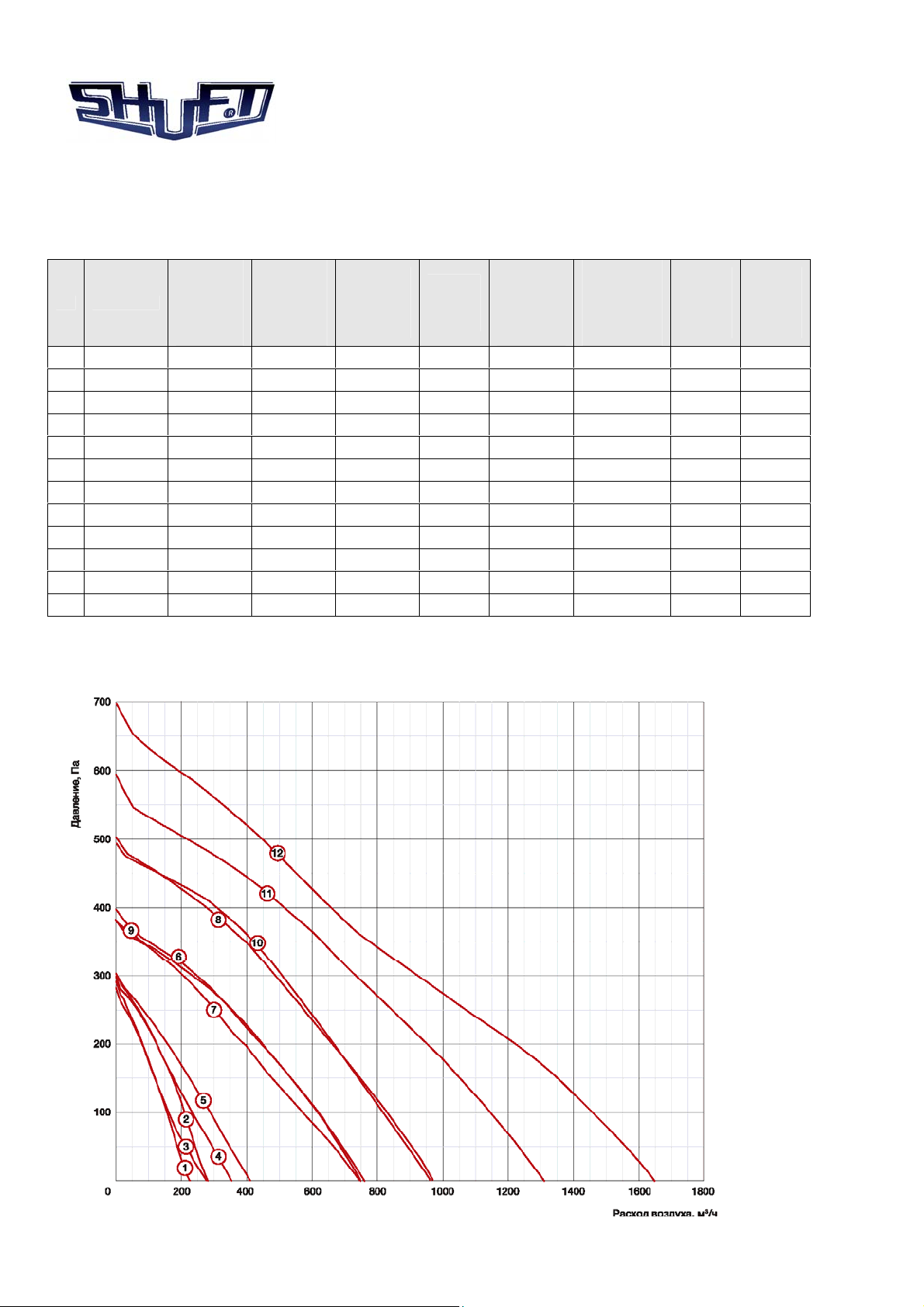

Технические данные
________________________________________________
Технические данные
Напряжение питания 230 В, 1 ф. (50 Гц) Минимальная температура перемещаемого воздуха -20 °С.
Класс защиты I.
Рабочая
точка при
№ Модель
1 CFs 100 224/0 0/289 0,042/0,18 2081 37/56 40 2 4
2 CFs 100S 271/0 0/304 0,06/0,26 2478 43/63 70 1 2
3 CFs 125 282/0 0/282 0,044/0,19 1976 40/56 40 2 4
4 CFs 125S 351/0 0/299 0,065/0,28 2420 45/62 70 1 2
5 CFs 160 406/0 0/301 0,062/0,27 2421 45/61 70 1 2
6 CFs 160S 747/0 0/379 0,097/0,42 2520 51/67 60 1 2,5
7 CFs 200 749/0 0/396 0,096/0,42 2505 43/63 60 1 2,5
8 CFs 200S 971/0 0/506 0,156/0,69 2541 46/66 75 1 4
9 CFs 250 760/0 0/381 0,094/0,41 2587 44/64 60 1 2,5
10 CFs 250S 962/0 0/493 0,148/0,65 2541 48/68 75 1 4
11 CFs 315 1312/0 0/592 0,205/0,89 2437 50/71 70 1 6
12 CFs 315S 1644/0 0/700 0,29/1,26 2266 47/68 45 1 8
максимальном
расходе,
м3/ч/Па
Сводные характеристики
Рабочая
точка при
макси-
мальном
напоре,
м3/ч/Па
Электро-
потребле-
ние,
кВт/рабо-
чий ток, А
Частота
враще-
ния,
об./мин.
Уровень
звуковой
мощности
через кор-
пус/в канал,
дБ(А)
Максималь-
ная температура пе-
ремещаемо-
го воздуха,
°С
Схема
электри-
ческих
соеди-
нений
Конден-
сатор
двига-
теля,
мкф, В
16
Loading...
