Shuft CAU 3000-3-W, CAU 3000-1-W, CAU 2000-3-W, CAU 2000-1-W User Manual [ru]

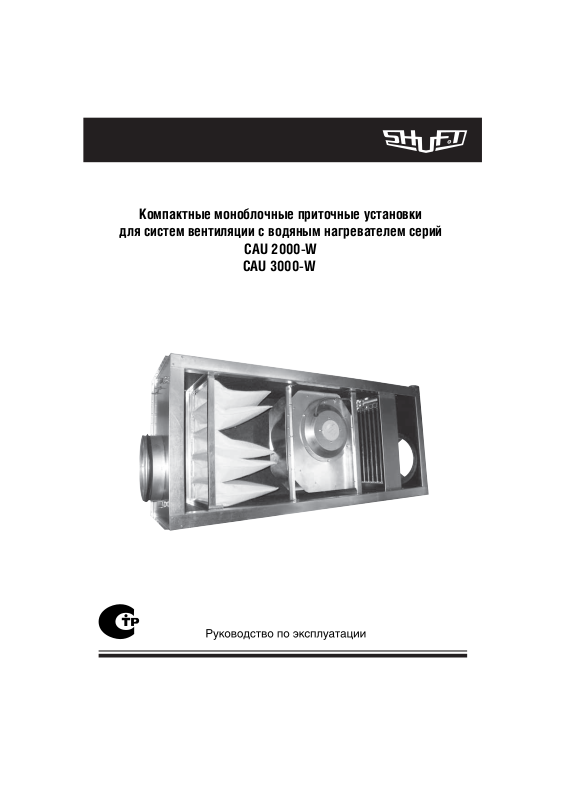

Компактные моноблочные приточные установки

для систем вентиляции с водяным нагревателем серий

CAU 2000-W

CAU 3000-W

Содержание

Рекомендуемая структура и состав системы вентиляции

Реализация

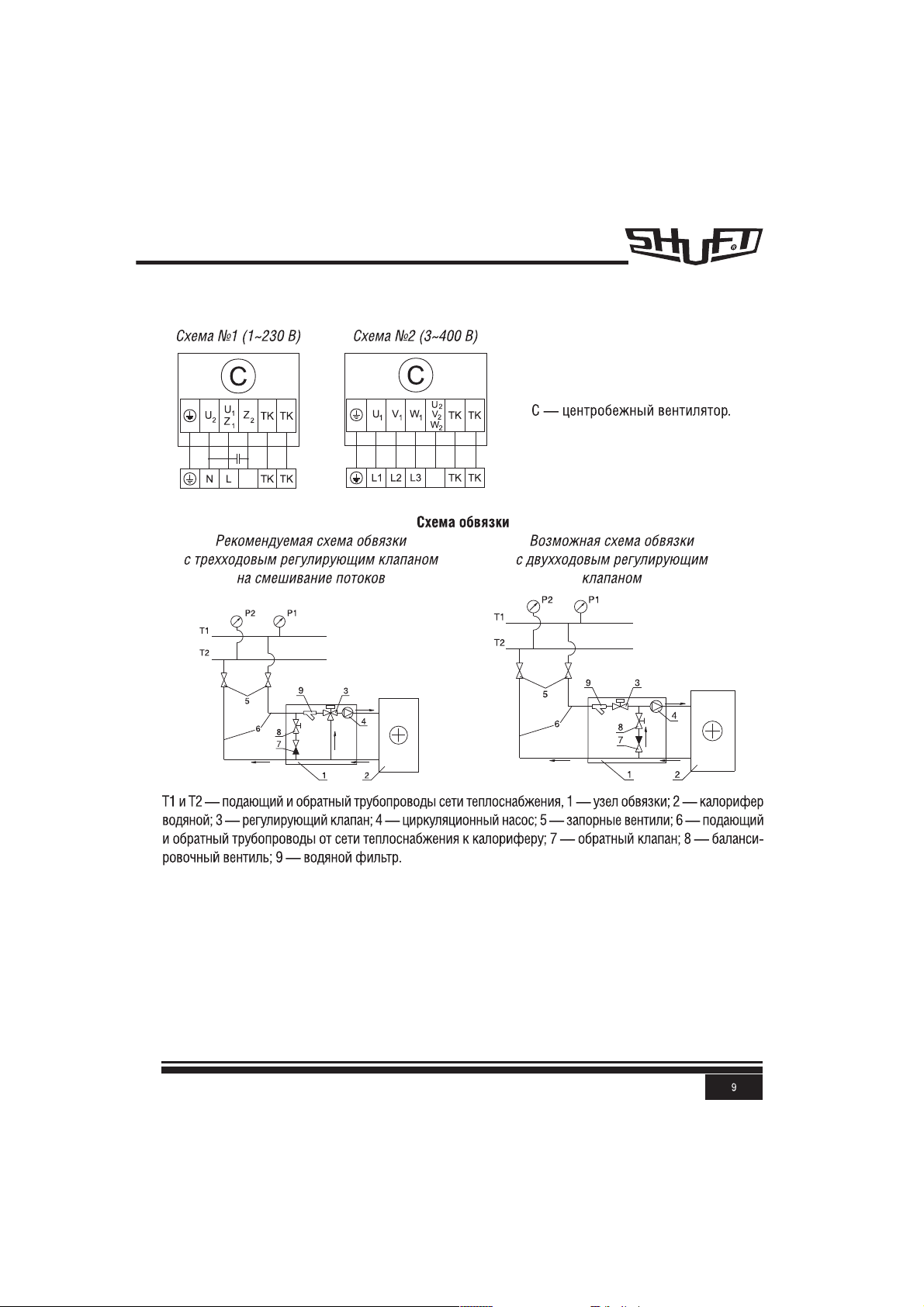

Схема обвязки

Пус

ко-наладочные работы

Эксплуатация

Сертификация

12
Для заметок 15
Отметки о продаже и производимых работах 17

19

9
9

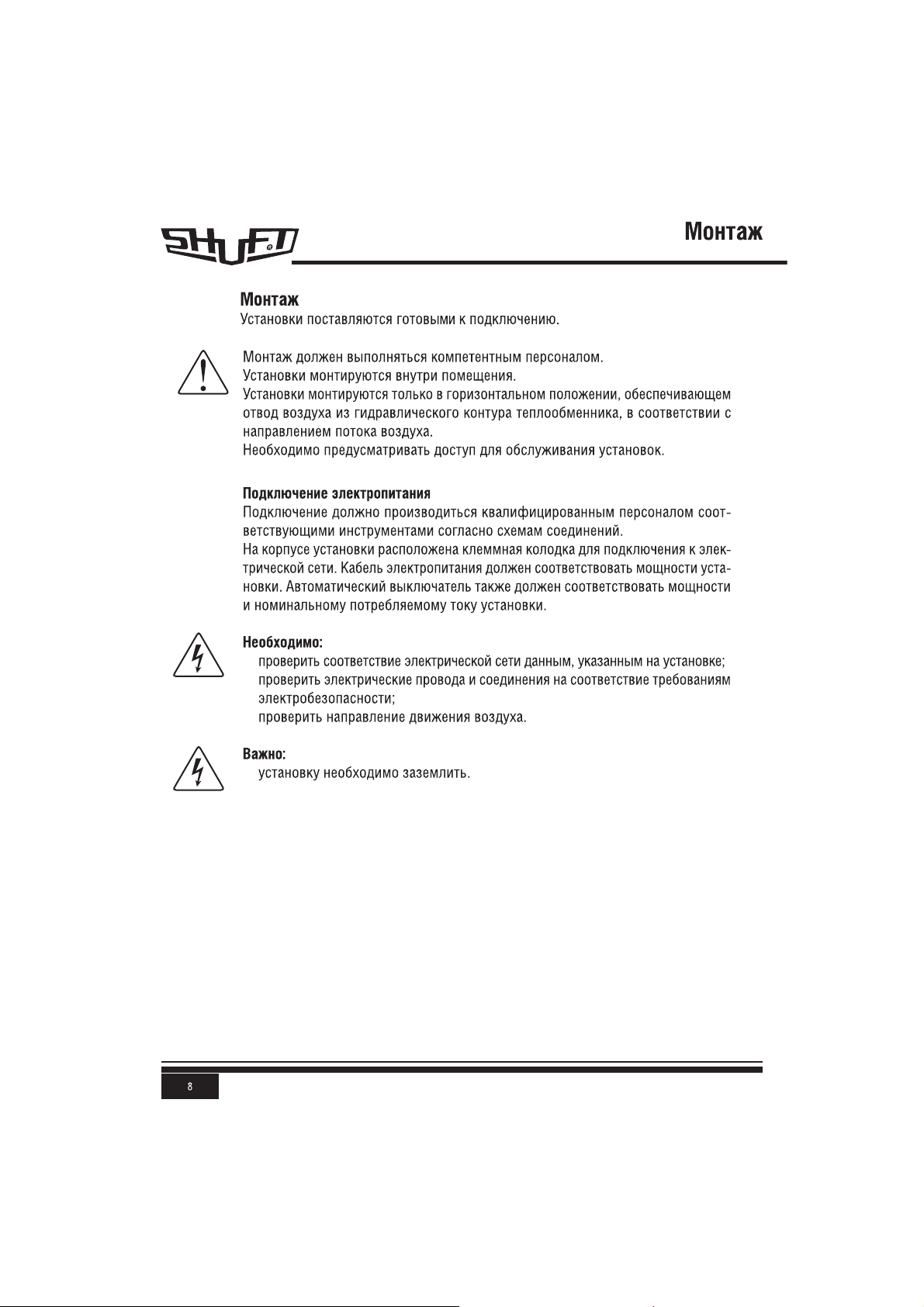

Подключение электричества должно выполняться компетентным персоналом при
соблюдении действующих норм.

Установки серий CAU-W предназначены для очистки, подогрева и подачи свежего
воздуха в жилые, общественные и производственные помещения небольших и
средних объемов: офисы, магазины, квартиры и т.д. Установки можно устанавливать
непосредственно в обслуживаемом помещении, в т.ч. за подвесным потолком.

Рекомендуемая структура и состав системы вентиляции

1 2 3

5 6

8 4 9

воздушные клапаны DCGA, DCA с приводом GRUNER

10

решетки 1WA, 2WA, 4СА, диффузоры DVS-P, DVK-S

модули управления АБК с канальными датчиками

температуры ETF, дифференциальные датчики

давления PS-B, контактные или погружные датчики

температуры, термостаты защиты от замерзания,

смесительные узлы MST

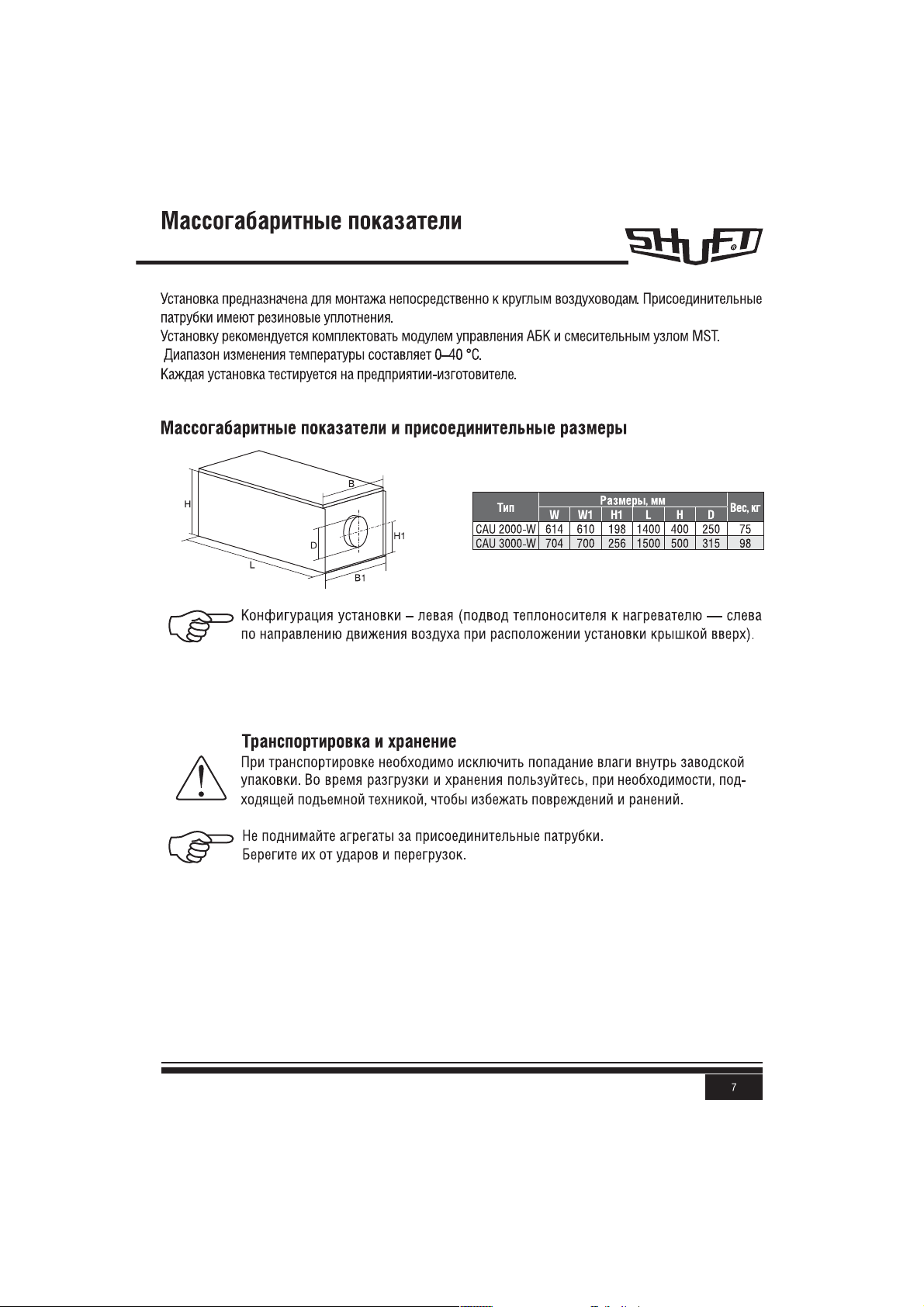

и присоединительные размеры

∅

Реализация

Устройства реализуются через специализированные и розничные торговые органи­зации.

До монтажа храните агрегаты в сухом помещении, температура окружающей среды —
между +5 °С и +40 °С. Место хранения должно быть защищено от грязи и воды. Не
рекомендуется хранить агрегат на складе больше одного года.

»
»

»

»

Пусконаладочные работы

Схемы электрических соединений

Пусконаладочные работы

Перед пуском в эксплуатацию необходимо замерить параметры электрооборудования в соответ­ствии с действующими нормами и занести в таблицу «Сведения о монтажных и пусконаладочных
работах» в конце руководства (либо зафиксировать в акте) следующие параметры.

1) Напряжение сети электропитания. Оно должно соответствовать указанному на устройстве.
Напряжение фаз в 3-фазных сетях должно варьироваться по фазам в пределах 10%.

2) Сопротивление изоляции обмоток. Оно не должно быть менее 2 МОм.

Эксплуатация

3) Сопротивление обмоток. Оно должно варьироваться по обмоткам в пределах 10%.

4) Сила тока.
А также необходимо проверить направление вращения вентиляторов.

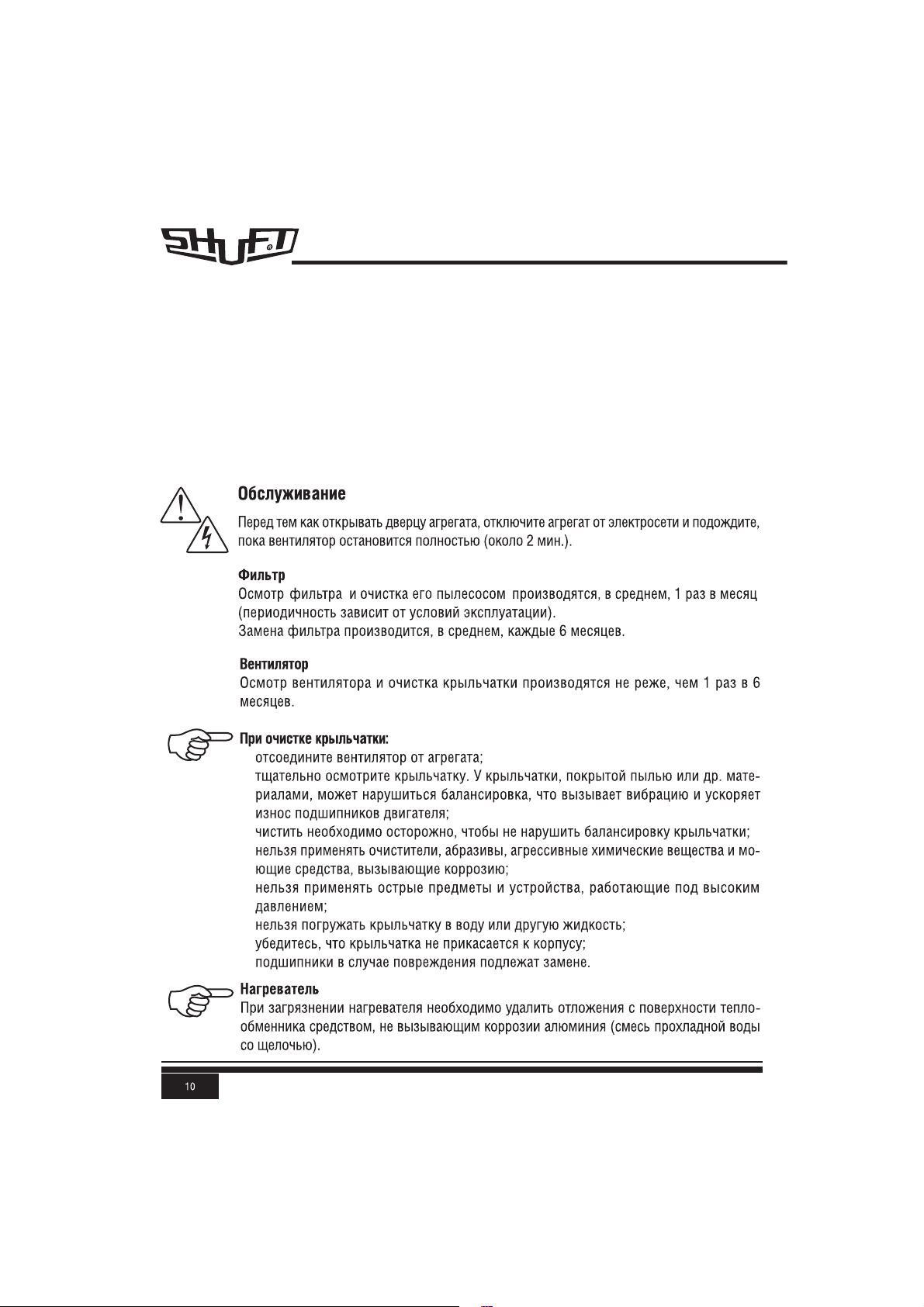

Эксплуатация

Для обеспечения надлежащей работы и длительного срока службы устройства строго
соблюдайте все указания, приведенные в эксплуатационной документации.
Используйте только исправные устройства. Убедитесь, что изделие не имеет видимых
дефектов.

»
»

»
»

»

»
»
»

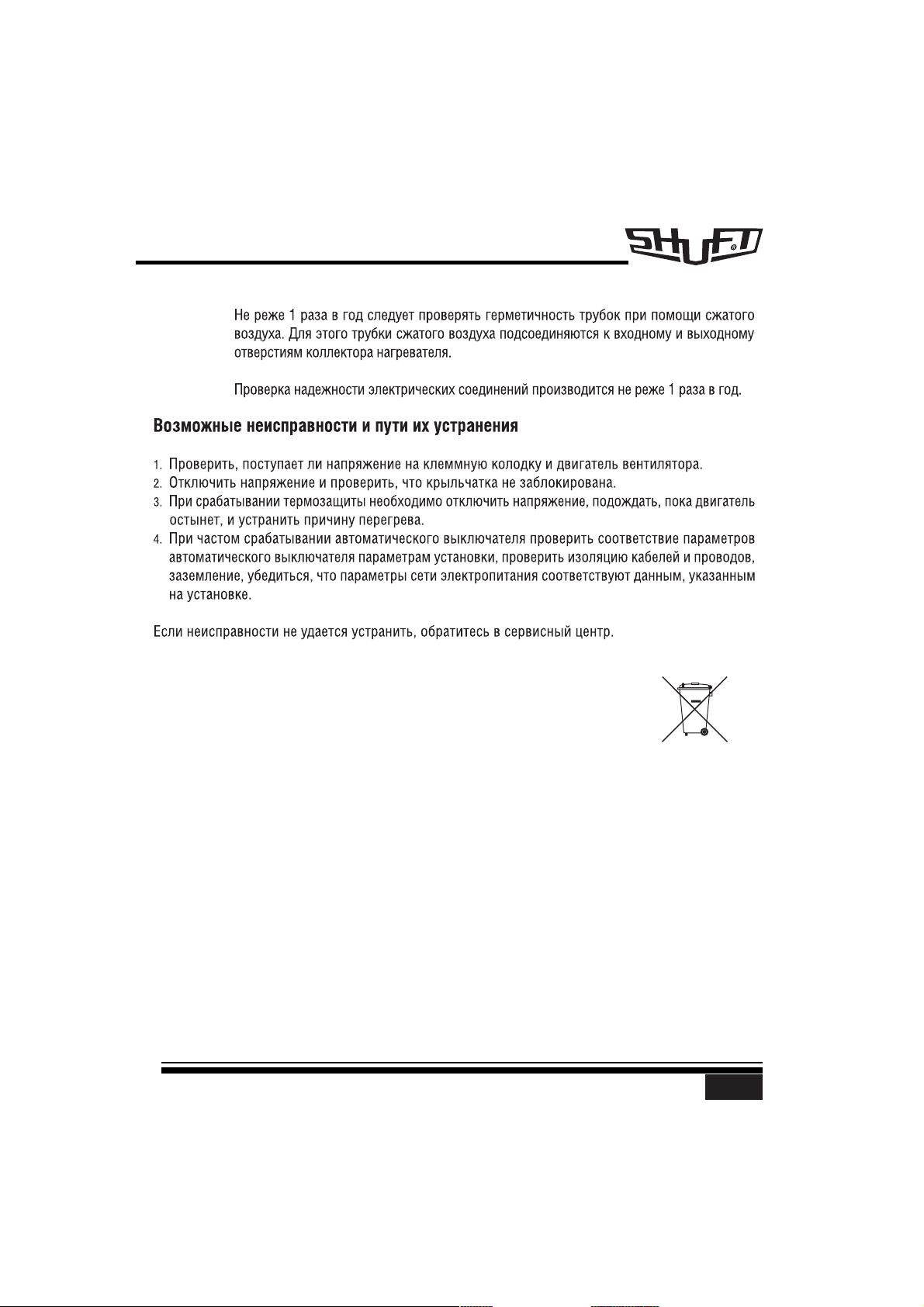

Возможные неисправности
и пути их устранения

При возникновении неисправностей:

Утилизация

По окончании срока службы агрегат следует утилизировать. Подробную

информацию по утилизации агрегата вы можете получить у представи-

теля местного органа власти.

Сертификация

Товар сертифицирован на территории России, соответствует требованиям нормативных документов:

Технический регламент о безопасности машин и оборудования (Постановление Правительства
РФ №753 от 15.09.2009 г.)

Сертификат соответствия: №С-DК.МЛ19.В.00360 Срок действия: с 11.03.2011 по 11.03.2016
Орган по сертификации: ООО «Калужский центр сертификации и маркетинга» (ООО «КЦСМ»).

248009, г. Калуга, Грабцевское шоссе, д. 73, e-mail: [e-mail], тел.: [phone],
ОГРН1084029002232. Аттестат рег.№РОСС RU.0001.11 МЛ19 выдан 11.09.2009 г. Федеральным
агентством по техническому регулированию и метрологии.

Сертификат обновляется регулярно.
Сертификат выдан: "Shuft Technologies K/S"

Lergravsvej 53, 2300 Copenhagen S Дания, тел.: [phone].
Изготовитель: "Shuft Technologies K/S"
Lergravsvej 53, 2300 Copenhagen S Дания, тел.: [phone].

11

Гарантийные обязательства

Гарантийные обязательства

Внимательно ознакомьтесь с данным документом и проследите, чтобы он был правильно и чет­ко заполнен и имел штамп продавца.
Тщательно проверьте внешний вид изделия и его комплектность. Все претензии по внешнему ви­ду и комплектности предъявляйте продавцу при покупке изделия.
По всем вопросам, связанным с техобслуживанием изделия, обращайтесь только в специализи­рованные организации.
Дополнительную информацию об этом и других изделиях марки Вы можете получить у продавца.

Условия гарантии:

1.

Настоящим документом покупателю гарантируется, что в случае обнаружения в течение гаран­тийного срока в проданном оборудовании дефектов, обусловленных неправильным производс­твом этого оборудования или его компонентов, и при соблюдении покупателем указанных в
документе условий будет произведен бесплатный ремонт оборудования. Документ не ограни­чивает определенные законом права покупателей, но дополняет и уточняет оговоренные зако­ном положения.

2.

Для установки (подключения) изделия необходимо обращаться в специализированные ор­ганизации. Продавец, изготовитель, уполномоченная изготовителем организация, импортер,
не несут ответственности за недостатки изделия, возникшие из-за его неправильной установ­ки (подключения).

3.

В конструкцию, комплектацию или технологию изготовления изделия могут быть внесены из­менения с целью улучшения его характеристик. Такие изменения вносятся в изделие без пред­варительного уведомления покупателя и не влекут обязательств по изменению (улучшению)
ранее выпущенных изделий.

Запрещается вносить в документ какие-либо изменения, а также стирать или переписывать

4.
указанные в нем данные. Настоящая гарантия имеет силу, если документ правильно и чет­ко заполнен.
Для выполнения гарантийного ремонта обращайтесь в специализированные организации, ука-

5.
занные продавцом.
Настоящая гарантия действительна только на территории РФ на изделия, купленные на тер-

6.
ритории РФ.

Настоящая гарантия не распространяется:

на периодическое и сервисное обслуживание оборудования (чистку и т. п.);

1)

2)

изменения изделия, в том числе с целью усовершенствования и расширения области его при­менения;

3)

детали отделки и корпуса, лампы, предохранители и прочие детали, обладающие ограничен­ным сроком использования.

Выполнение уполномоченным сервисным центром ремонтных работ и замена дефектных деталей
изделия производятся в сервисном центре или у Покупателя (по усмотрению сервисного центра).
Гарантийный ремонт изделия выполняется в срок не более 45 дней. Указанный выше гарантийный
срок ремонта распространяется только на изделия, которые используются в личных, семейных

12

Гарантийные обязательства

или домашних целях, не связанных с предпринимательской деятельностью. В случае использо­вания изделия в предпринимательской деятельности, срок ремонта составляет 3 (три) месяца.

Настоящая гарантия не предоставляется

в случаях:

•

если будет изменен или будет неразборчив серийный номер изделия;

•

использования изделия не по его прямому назначению, не в соответствии с его руководством
по эксплуатации, в том числе эксплуатации изделия с перегрузкой или совместно со вспомога-

тельным оборудованием, не рекомендованным продавцом, изготовителем, импортером, упол­номоченной изготовителем организацией;
наличия на изделии механических повреждений (сколов, трещин и т. п.), воздействия на из-

•

делие чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной
влажности или запыленности, концентрированных паров и т. п., если это стало причиной не­исправности изделия;

•

ремонта, наладки, установки, адаптации или пуска изделия в эксплуатацию не уполномочен­ными на то организациями или лицами;

•

стихийных бедствий (пожар, наводнение и т. п.) и других причин, находящихся вне контроля
продавца, изготовителя, импортера, уполномоченной изготовителем организации;

•

неправильного выполнения электрических и прочих соединений, а также неисправностей (не­соответствия рабочих параметров указанным в руководстве) внешних сетей;
дефектов, возникших вследствие воздействия на изделие посторонних предметов, жидкостей,

•

насекомых и продуктов их жизнедеятельности и т. д.;

•

неправильного хранения изделия;

•

дефектов системы, в которой изделие использовалось как элемент этой системы;

•

дефектов, возникших вследствие невыполнения покупателем руководства по эксплуатации
оборудования.

Особые условия эксплуатации оборудования кондиционирования и вентиляции

Настоящая гарантия не предоставляется, когда по требованию или желанию покупателя в нару­шение действующих в РФ требований, стандартов и иной нормативно-правовой документации:

•

было неправильно подобрано и куплено оборудование кондиционирования и вентиляции для
конкретного помещения;

•

были неправильно смонтированы элементы купленного оборудования.

Примечание: в соответствии со ст. 26 Жилищного кодекса РФ и Постановлением правительства
г. Москвы 73-ПП от 08.02.2005 (для г. Москвы) покупатель обязан согласовать монтаж купленно­го оборудования с эксплуатирующей организацией и компетентными органами исполнительной
власти субъекта федерации. Продавец, изготовитель, импортер, уполномоченная изготовителем
организация снимают с себя всякую ответственность за неблагоприятные последствия, связан­ные с использованием купленного оборудования без утвержденного плана монтажа и разреше­ния вышеуказанных организаций.

13

Гарантийные обязательства

В соответствии с п. 11 приведенного в Постановлении Правительства РФ № 55 от 19.01.1998 г.
«Перечня непродовольственных товаров надлежащего качества, не подлежащих возврату или об­мену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплек­тации» покупатель не вправе требовать обмена купленного изделия в порядке ст. 502 ГК РФ, а по­купатель-потребитель — в порядке ст. 25 Закона РФ «О защите прав потребителей».

1414

Для заметок

Для заметок

Отметки о продаже и производимых работах

Отметки о продаже и производимых работах

Работу принял

Работу принял

(Ф. И. О., подпись)

Мастер

(Ф. И. О., подпись)

(Ф. И. О., подпись)

Мастер

(Ф. И. О., подпись)

детали

Замененные

обмоток, сила тока

Напряжение сети, сопротивление

обмоток, сопротивление изоляции

наиенование)

Организация-исполнитель (

адрес, телефон, номер лицензии, печать)

Дата

Изделие,

вид работ

Адрес монтажа:

______________________________________________________________________________________________________________________________________________

Сведения о монтажных и пусконаладочных работах*

______________________________________________________________________________________________________________________________________________

* При наличии актов сдачи-приемки монтажных и пусконаладочных работ

заполнять не обязательно.

Сведения о ремонте

ремонта

Дата окончания

телефон, номер лицензии, печать)

Сервисная организация (наиенование, адрес,

ремонта

Дата начала

Изделие

17

Отметки о продаже и производимых работах

Модель Серийный номер Срок гарантии, мес.

Изготовитель

Импортер

Shuft Technologies K/S, Lergravsvej 53, 2300 Copenhagen S Дания, тел: [phone]

ООО «Ай.Эр.Эм.Си.»

119049 Россия, г. Москва, Ленинский пр-т, д. 6, стр. 7, кабинет 14

Дата изготовления

Production date

Покупатель Дата продажи

………………………………………………………………………………………………………………………

Продавец

………………………………………………………………………………………………………………………

(наименование, адрес, телефон)

……………………………………………………………………(………………………………..……….……..)

М.П. (подпись уполномоченного лица) (Ф.И.О.)

1418

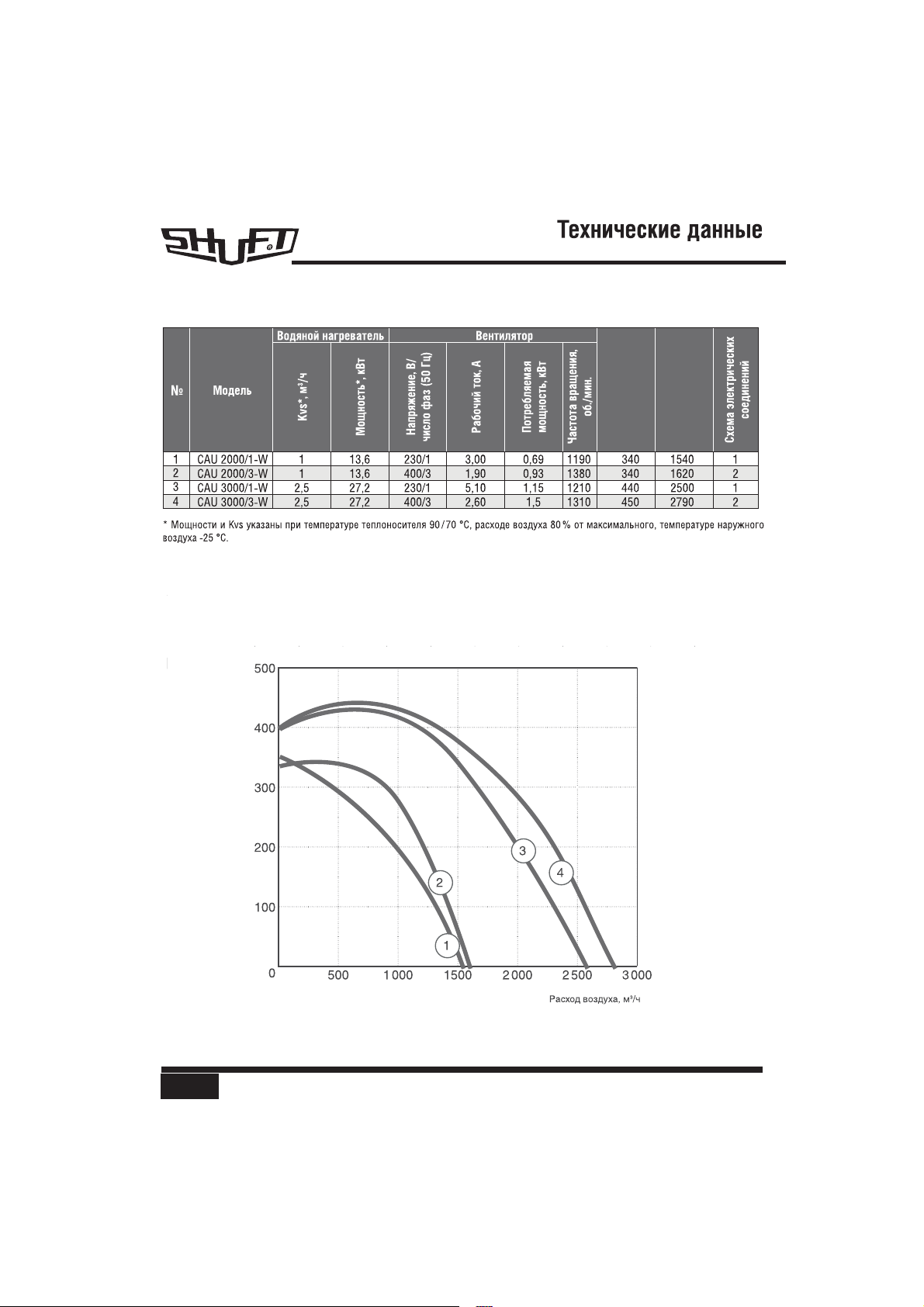

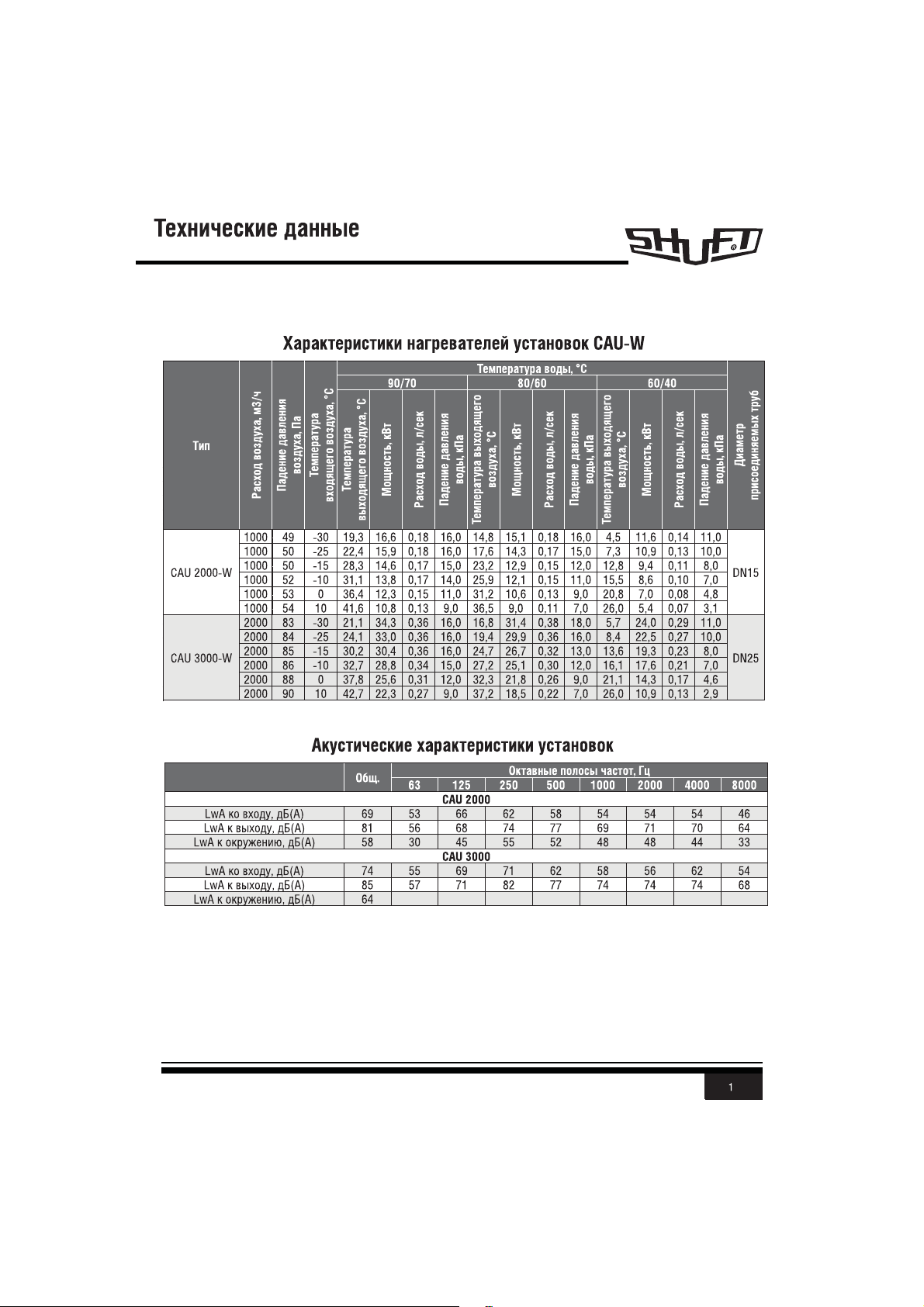

Технические данные

-W

-W

42 57 63 51 44 53 52 45

19

Технические данные установок

К

ласс защиты I.

Степень защиты IP 20.

Ресурс 20000 ч. работы.

Статическое давление, Па

Аэродинамические характеристики

давление, Па

Максимальное

Максимальный

расход, Па
