Techno Derby V1
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande
Bestellnummer: 43156
HANDBUCH
DEUTSCH
Bestellnummer: 43156
Techno Derby
Inhaltsverzeichnis
Warnung .............................................................................................................................................................................. 2
Auspacken ..................................................................................................................................................................... 2
Voraussichtliche Nutzungsdauer von LEDs .............................................................................................................. 2
Sicherheitshinweise ....................................................................................................................................................... 2
Bestimmungsgemäßer Gebrauch ............................................................................................................................. 4
Montage ......................................................................................................................................................................... 4
Netzanschlüsse .............................................................................................................................................................. 5
Rückgabe ....................................................................................................................................................................... 6
Reklamationen .............................................................................................................................................................. 6
Beschreibung des Geräts ................................................................................................................................................ 7
Übersicht ......................................................................................................................................................................... 7
Rückseite ........................................................................................................................................................................ 8
Installation ........................................................................................................................................................................... 8
Setup und Betrieb .............................................................................................................................................................. 8
Steuerungsmodi ............................................................................................................................................................ 9
Ein Techno Derby (selbstständiger Modus) .......................................................................................................... 9
Ein Techno Derby (Musiktaktung) .......................................................................................................................... 9

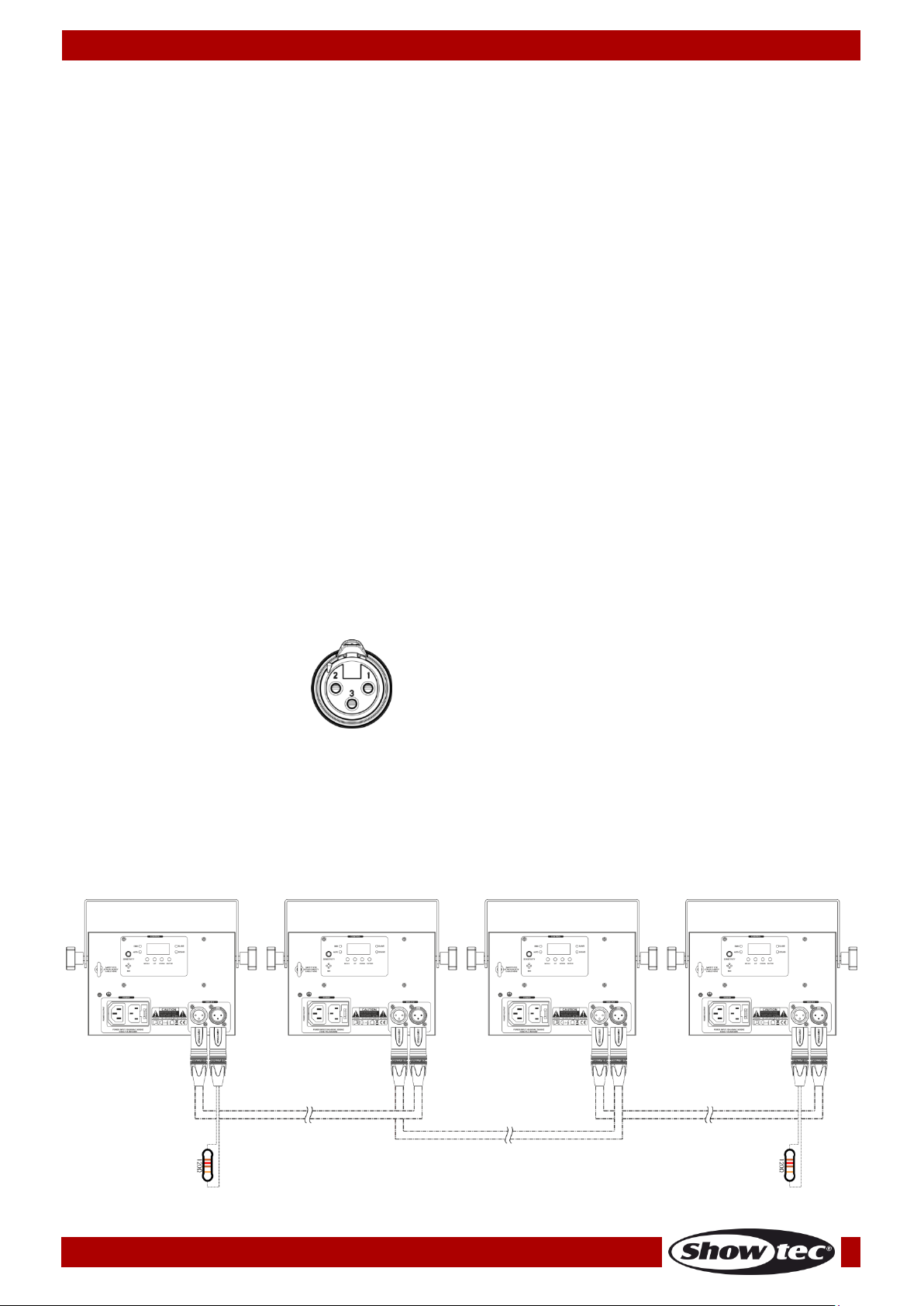

Mehrere Techno Derbys (Master/Slave-Steuerung) ........................................................................................... 9

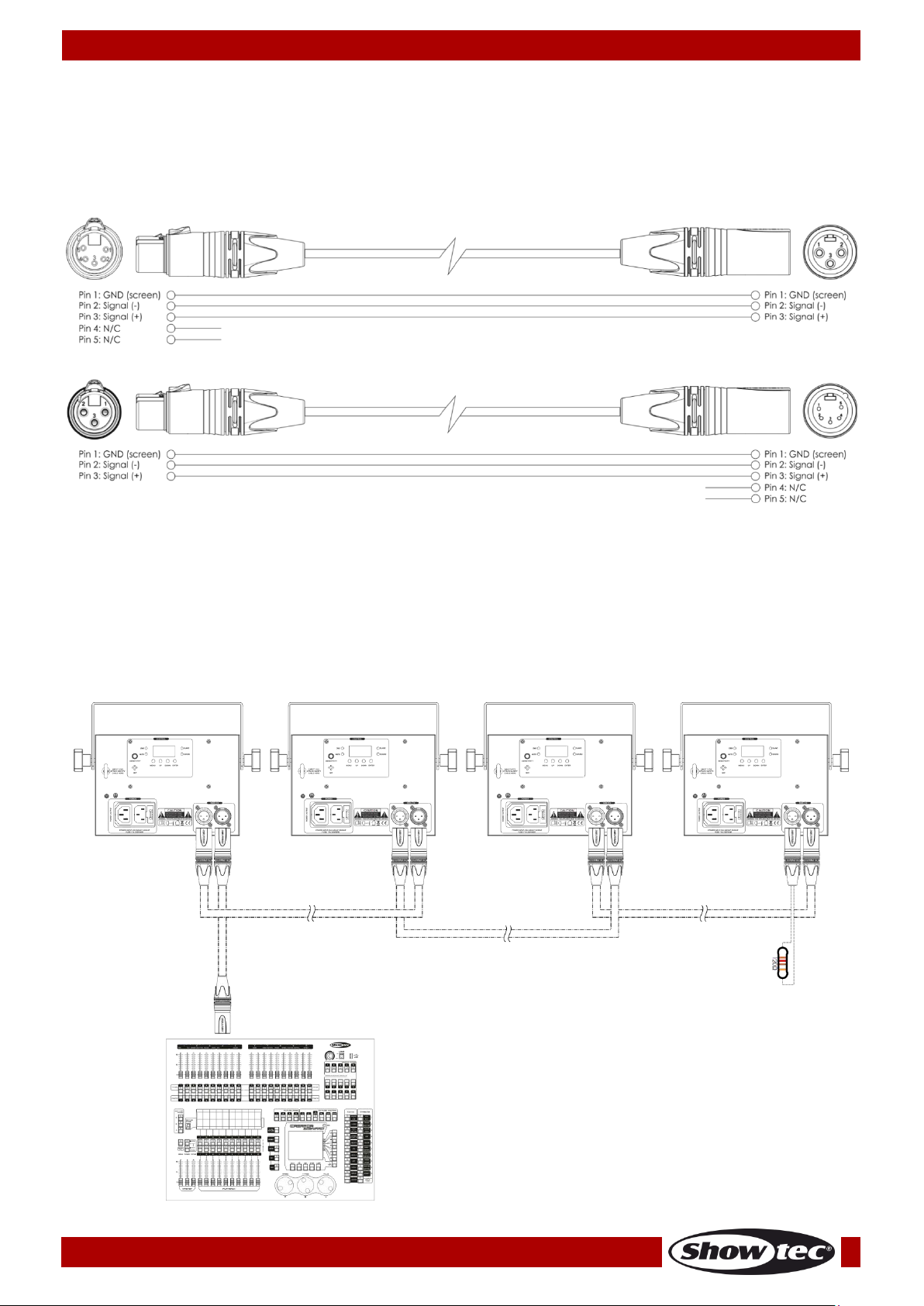

Mehrere Techno Derbys (DMX-Steuerung) ........................................................................................................10
Verbinden der Geräte ...............................................................................................................................................11
Datenverkabelung .....................................................................................................................................................11
Bedienfeld ....................................................................................................................................................................12
Kontrollmodus ..............................................................................................................................................................12
DMX-Adresszuweisung ...............................................................................................................................................12
Menü-Übersicht ...........................................................................................................................................................13
Hauptmenü-Optionen ...............................................................................................................................................14
1. Voreingestellte Shows ........................................................................................................................................14
2. Musiktaktung ........................................................................................................................................................14
3. Farbeinstellungen ................................................................................................................................................15
4. Stroboskop-Shows ...............................................................................................................................................15
5. DMX-512-Modus ..................................................................................................................................................15
6. Master/Slave-Modus ...........................................................................................................................................15
7. System-Einstellungen ..........................................................................................................................................16

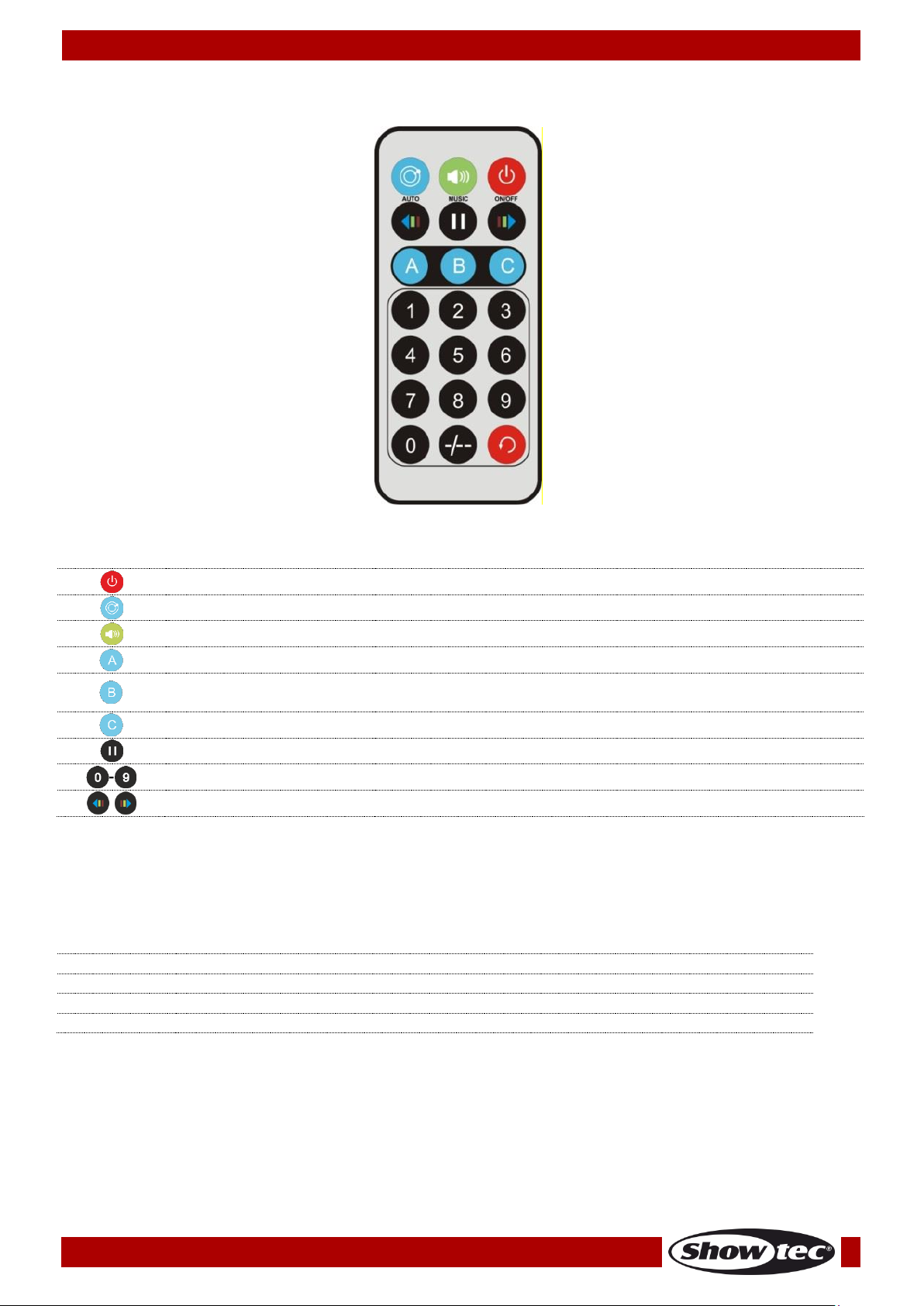

Fernbedienung ............................................................................................................................................................17
DMX-Kanäle .................................................................................................................................................................17
1 Kanal .......................................................................................................................................................................17
4 Kanäle ....................................................................................................................................................................18
Wartung .............................................................................................................................................................................19
Ersetzen der Sicherung ...............................................................................................................................................19
Fehlersuche ......................................................................................................................................................................20
Kein Licht ......................................................................................................................................................................20
Keine Reaktion auf DMX-Signale .............................................................................................................................20
Technische Daten ............................................................................................................................................................22
Abmessungen ..................................................................................................................................................................23
Notizen ...............................................................................................................................................................................24
1
Bestellnummer: 43156
Techno Derby
Lieferumfang:
• Showtec Techno Derby
• IEC-Netzkabel (1,75 m)
• Fernbedienung
• Bedienungsanleitung
Warnung
Auspacken
Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und
Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der
Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie
es in der Originalverpackung zurücksenden.
Voraussichtliche Nutzungsdauer von LEDs
Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess
beschleunigt. Wenn LEDs sehr dicht beieinander angebracht werden, sind sie einer höheren
Betriebstemperatur ausgesetzt, als wenn ein idealer Abstand eingehalten wird oder sie unter optimalen
Bedingungen, also einzeln, betrieben werden. Aus diesem Grund verringert sich die Nutzungsdauer
erheblich, wenn alle Farb-LEDs mit maximaler Helligkeit betrieben werden. Falls die Verlängerung der
Nutzungsdauer von großer Bedeutung für Sie ist, sollten Sie darauf achten, dass die Betriebstemperatur
gering gehalten wird. Dazu können eine klimatisierte Betriebsumgebung und die Verringerung der
generellen Leuchtintensität beitragen.
Sicherheitshinweise
Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:
• dafür qualifiziert sein und
• die Anweisungen in dieser Bedienungsanleitung beachten.
Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat.
Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht.
Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die
Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
2
Bestellnummer: 43156
Techno Derby
Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung
übernehmen.
Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie
Wartungsarbeiten nur von qualifizierten Technikern durchführen.
WICHTIG:
Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte
Änderungen an diesem Produkt entstehen.
• Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen
Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen!
• Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt.
• Der Massekontakt darf niemals abgeklebt werden.
• Heben Sie das Gerät niemals am Projektionskopf an. Die Mechanik des Geräts könnte dadurch
beschädigt werden.
Halten Sie das Gerät immer an den Transportgriffen.
• Bedecken Sie die Linse unter keinen Umständen, gleichgültig mit welchem Material.
• Schauen Sie niemals direkt in die Lichtquelle.
• Achten Sie darauf, dass keine Kabel herumliegen.
• Lösen Sie niemals die Schrauben des Gobos, da sich dadurch eventuell das Kugellager öffnen
könnte.
• Führen Sie keine Objekte in die Belüftungsschlitze ein.
• Schließen Sie dieses Gerät nie an ein Dimmerpack an.
• Schalten Sie das Gerät nicht in kurzen Abständen ein und aus, da das die Lebenszeit des Geräts
verkürzt.
• Berühren Sie das Gerät während des Betriebs niemals mit bloßen Händen, da es extrem heiß wird.
Lassen Sie das Gerät nach Gebrauch mindestens 5 Minuten lang abkühlen, bevor Sie es berühren.
• Keinen Erschütterungen aussetzen. Wenden Sie keine übermäßige Kraft an, wenn Sie das Gerät
installieren oder verwenden.
• Benutzen Sie das Produkt nur in Innenräumen und vermeiden Sie den Kontakt mit Wasser oder
anderen Flüssigkeiten.
• Überprüfen Sie, dass das Gehäuse fest verschlossen ist und dass alle Schrauben fest angezogen sind,
bevor Sie das Gerät verwenden.
• Verwenden Sie das Gerät erst, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Bringen Sie das Produkt nicht in die Nähe von offenen Feuern oder leicht entflammbaren
Flüssigkeiten oder Gasen.
• Öffnen Sie während des Betriebs niemals das Gehäuse.
• Lassen Sie immer zumindest 50cm Freiraum um das Gerät, um eine ausreichende Belüftung zu
gewährleisten.
• Trennen Sie das Gerät immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen
wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an. Ziehen
Sie den Stecker niemals am Kabel aus der Steckdose.
• Schützen Sie das Produkt vor extremer Hitze, Feuchtigkeit oder Staub.
• Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der
Rückseite des Geräts angegeben.
• Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das
Netzkabel in regelmäßigen Abständen auf eventuelle Schäden.
• Falls die Linse eindeutige Schäden aufweist, muss sie ersetzt werden,
• Trennen Sie das Gerät unverzüglich von der Stromversorgung, falls es herunterfällt oder stark
erschüttert wird. Lassen Sie das Gerät von einem qualifizierten Techniker auf Sicherheit überprüfen,
bevor Sie es erneut in Betrieb nehmen.
• Schalten Sie das Gerät nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt
wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das Gerät beschädigen.
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das
Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler.
3
Bestellnummer: 43156
Techno Derby
• Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der
Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals
unbeaufsichtigt.
• Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu
überbrücken.
• Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die
bereits enthaltenen Sicherungen.
• Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Techno
Derby. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation
verursacht werden.
• Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel geerdet
werden.
• Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist
nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß
funktioniert.
• Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern
durchgeführt bzw. bearbeitet werden.
• GARANTIE: Ein Jahr ab Kaufdatum.
Bestimmungsgemäßer Gebrauch
• Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen
erhöht die Lebensdauer des Geräts.
• Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter.
• Die maximale Umgebungstemperatur für den Betrieb beträgt
überschritten werden.
• Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 40 °C nicht überschreiten.
• Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden
nehmen und die Garantie erlischt.
• Jegliche unsachgemäße Verwendung für zu Risiken wie z. B. Kurzschlüsse, Verbrennungen,
Stromschlag, Abstürze, etc.
a = 40°C und darf auf keinen Fall
t
Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr!
Montage
Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an
Traversen und allen weiteren Sicherheitsmaßnahmen.
Versuchen Sie nicht, das Gerät selbst zu installieren!
Lassen Sie die Installation immer von einem Vertragshändler vornehmen!
Verfahrensweise:
• Falls der Projektor von der Decke oder hohen Balken herabgelassen werden soll, muss ein
professionelles Traversensystem verwendet werden.
• Verwenden Sie eine Schelle, um den Projektor mithilfe der Halterung an einem Traversenrahmen zu
befestigen.
• Der Projektor darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann.
• Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten
Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
• Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten
Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird.
4
Bestellnummer: 43156
Techno Derby
International
Kabel Europa
Kabel UK
Kabel USA
Stift
L
BRAUN
ROT
GELB/KUPFER
PHASE
N
BLAU
SCHWARZ
SILBER
NEUTRAL
GELB-GRÜN
GRÜN
GRÜN
SCHUTZERDUNG
Der Techno Derby kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Klemme
an einem Traversenrahmen befestigt werden.
Befestigen einer Schelle am Techno Derby
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und
Sachschäden führen!
Netzanschlüsse
Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.
Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen
angeschlossen sind.
Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist!
5
Bestellnummer: 43156
Techno Derby
Rückgabe
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und
Sachschäden führen!
Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir
lassen keine Waren rückholen.
Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle
Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die
zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. Rufen Sie Highlite an
unter 0031-455667723 oder schreiben Sie ein E-Mail an aftersales@highlite.nl und fordern Sie eine RMANummer an, bevor Sie die Ware versenden. Sie sollten die Modellnummer und die Seriennummer sowie
eine kurze Begründung für die Rücksendung angeben. Verpacken Sie die Ware sorgfältig, da Sie für alle
Transportschäden, die durch unsachgemäße Verpackung entstehen, haften. Highlite behält sich das
Recht vor, das Produkt oder die Produkte nach eigenem Ermessen zu reparieren oder zu ersetzen. Wir
empfehlen Ihnen, die Verwendung von UPS-Verpackungen oder die Produkte doppelt zu verpacken. So
sind Sie immer auf der sicheren Seite.
Hinweis: Wenn Sie eine RMA-Nummer erhalten, geben Sie bitte die folgenden Daten auf einem Zettel an
und legen Sie ihn der Rücksendung bei:
01) Ihr vollständiger Name
02) Ihre Anschrift
03) Ihre Telefonnummer
04) Eine kurze Problembeschreibung
Reklamationen
Der Kunde ist dazu verpflichtet, die empfangene Ware direkt nach Erhalt auf Fehler und/oder sichtbare
Defekte zu überprüfen, oder diese Überprüfung nach dem Erhalt der Benachrichtigung, dass die Ware
nun zur Verfügung steht, durchzuführen. Das Transportunternehmen haftet für Transportschäden. Deshalb
müssen ihm eventuelle Schäden bei Erhalt der Warenlieferung mitgeteilt werden.
Es unterliegt der Verantwortung des Kunden, das Transportunternehmen über eventuelle
Transportschäden der Ware zu informieren und Ausgleichsforderungen geltend zu machen. Alle
Transportschäden müssen uns innerhalb von einem Tag nach Erhalt der Lieferung mitgeteilt werden.
Alle Rücksendungen müssen vom Kunden freigemacht werden und eine Mitteilung über den
Rücksendegrund enthalten. Nicht freigemachte Rücksendungen werden nur entgegengenommen,
wenn das vorher schriftlich vereinbart wurde.
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg
oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert.
Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten
vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren.
6
Bestellnummer: 43156
Techno Derby
Übersicht
Abb. 01
01) Ventilator
02) Erde
03) Halterung
04) Einstellschraube
05) Sicherheitsring
06) LED-Linse
07) Stroboskop-Linse
Beschreibung des Geräts
Funktionen
Der Techno Derby von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten.
• Leistung 100~240VAC 60/50Hz
• Leistungsaufnahme: 30W
• 4-stelliges LED-Display
• 1 oder 4 DMX-Kanäle
• Farben: Rot, Grün, Blau, Weiß
• Steuerungsmodi: Auto, Musiktaktung, Master/Slave, DMX-512
• integrierte automatische Shows
• Gehäuse aus Metall & flammfestem Kunststoff
• DMX-Datenein/ausgang
• Lichtquelle: 4 x 3W LED
• Stroboskopfunktion: 16 x 0,5W
• Sicherung: T1A/250V
• Steuerungsprotokoll: DMX-512
• Abmessungen: 265 mm x 190 mm x 190 mm (LxBxH)
• Gewicht: 1,5 kg
7
Bestellnummer: 43156
Techno Derby
Rückseite
Abb. 02
08) IEC-Stromausgang
09) IEC-Stromeingang + Sicherung T1A/250V
10) DMX-Ausgang (OUT), 3-polig
11) DMX-Eingang (IN), 3-polig
12) LED-Display + Steuerungstasten
13) Audioempfindlichkeit
14) Sicherheitsring
15) Eingebautes Mikrofon
16) Erde
Installation
Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und
Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Setup und Betrieb
Befolgen Sie die untenstehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören.
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine
Netzspannung von 230V angeschlossen werden und umgekehrt.
8
Bestellnummer: 43156
Techno Derby
Es gibt 4 Modi:
Voreingestellte Programme (selbstständiger Modus)
Musiktaktung
Master/Slave
DMX-512 (1CH, 4CH)
Die Steckerkontakte:
01) Erdung
02) Signal (-)
03) Signal (+)
Abb. 03
Steuerungsmodi
Ein Techno Derby (selbstständiger Modus)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Der Techno Derby funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Siehe Seite 14 für mehr Informationen über die voreingestellten Programme.
Ein Techno Derby (Musiktaktung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Der Techno Derby funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Siehe Seite 14 für mehr Informationen über die Musiktaktung.
Mehrere Techno Derbys (Master/Slave-Steuerung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Verbinden Sie die Techno Derbys mit einem 3-poligen XLR-Kabel.
05) Verbinden Sie die Geräte so wie in (Abb. 03) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Mit
dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 14 beschrieben (voreingestellte
Programme oder Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den gewünschten
Operationsmodus am Mastergerät einstellen können und dass dann alle Slave-Geräte genauso
reagieren wie dieses Gerät.
Mehrere Techno Derbys (Master/Slave-Setup)
9
Bestellnummer: 43156
Techno Derby
Mehrere Techno Derbys (DMX-Setup)
Abb. 04
Mehrere Techno Derbys (DMX-Steuerung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Verbinden Sie den Techno Derby und andere Geräte mit einem3-poligen XLR-Kabel.
05) Verbinden Sie die Geräte so wie in Abb. 04 gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
06) Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den IEC-Eingang aller
Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. Beginnen
Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte
korrekt angebracht und angeschlossen sind.
10
Bestellnummer: 43156
Techno Derby
Wichtig:
Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe
geschaltet sein. Gemäß dem Gemäß Standard EIA-485 sollten niemals mehr als 30 Geräte
an eine Datenübertragungsleitung angeschlossen werden. Wenn Sie dennoch mehr als 30
Geräte an eine serielle Datenübertragungsleitung anschließen, ohne einen Opto-Splitter zu
verwenden, verschlechtert sich eventuell die Qualität des DMX-Signals.
Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 100 Meter
Maximale empfohlene Anzahl von Geräten an einer DMX-Datenübertragungsleitung: 30
Geräte
Verbinden der Geräte
Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder
synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen,
müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten
benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.
Datenverkabelung
Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP-Audio-zertifizierte
DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein
Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale
übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist.
DAP-Audio zertifizierte DMX-Datenkabel
• Mehrzweck DAP Audio Basic Mikrofonkabel. bal. XLR/M 3-polig. > XLR/F 3-polig.
Artikelnummer FL01150 (1,5m.), FL013 (3m.), FL016 (6m.), FL0110 (10m.), FL0115 (15m.), FL0120 (20m.).
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und
Verbindungsstück von Neutrik®. Artikelnummer FL71150 (1,5m), FL713 (3m), FL716 (6m), FL7110
(10m).
11
Bestellnummer: 43156
Techno Derby
A) LED-Display
B) MENU-Taste
C) UP-Taste
D) DOWN-Taste
E) ENTER-Taste
Abb. 05
Display aus nach 35 Sekunden
Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der Techno Derby vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 4 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Techno Derbys
verwenden.
Daher sollte die DMX-Adresse des ersten Techno Derby 1 (001) sein; die DMX-Adresse des zweiten Geräts
sollte 1+4=5 (005) sein; die DMX-Adresse des dritten Geräts sollte 5+4=9 (009) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt gesteuert
werden kann. Wenn zwei oder mehreren Techno Derbys gleiche Adressen zugewiesen werden,
funktionieren sie synchron.
Steuerung:
Nachdem Sie allen Techno Derbys eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Lichtmischpult steuern.
Hinweis: Beim Einschalten erkennt der Techno Derby automatisch, ob er DMX 512-Daten empfängt. Die
„LED“ des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Es könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Wenn 35 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie die MENU-, UP-, DOWN- oder ENTER-Taste, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
12
Bestellnummer: 43156
Techno Derby
Menü-Übersicht
13
Bestellnummer: 43156
Techno Derby
Voreingestellte Shows
Musiktaktung
Farbeinstellungen
Stroboskop-Shows
DMX-512-Modus
Master/Slave-Modus
System-Einstellungen
Hauptmenü-Optionen
1. Voreingestellte Shows
01) Drücken Sie die MENU-Taste, bis das Display anzeigt.
02) Drücken Sie ENTER, um das Menü aufzurufen.
03) Wählen Sie mit UP und DOWN eine der drei voreingestellten Shows aus:
04) Drücken Sie ENTER, um die gewünschte voreingestellte Show auszuwählen.
05) Stellen sie die Geschwindigkeit der gewählten Show mit UP und DOWN ein.
Der Einstellbereich umfasst die Werte (von langsam nach schnell).
06) Drücken Sie ENTER, um die Geschwindigkeit einzustellen.
2. Musiktaktung
01) Drücken Sie die MENU-Taste, bis das Display anzeigt.
02) Drücken Sie ENTER, um das Menü aufzurufen.
03) Wählen Sie mit UP und DOWN eine der drei musikgetakteten Shows aus:
04) Drücken Sie ENTER, um die gewünschte musikgetaktete Show auszuwählen.
05) Erhöhen oder verringern Sie die Audioempfindlichkeit mit dem Drehregler (13) auf der Rückseite des
Geräts.
14
Bestellnummer: 43156
Techno Derby
Rotintensität
000 = AUS, 255 = Volle Leistung
Grünintensität
000 = AUS, 255 = Volle Leistung
Blauintensität
000 = AUS, 255 = Volle Leistung
Weißintensität
000 = AUS, 255 = Volle Leistung
Blitzfrequenz
00 = AUS , 99 = Schnell
1 Kanal
4 Kanäle
3. Farbeinstellungen
01) Drücken Sie die UP und DOWN, bis das Display anzeigt.
02) Drücken Sie ENTER, um fortzufahren. Auf dem Display erscheint nun .
03) Drücken Sie ENTER, um den Bearbeitungsmodus aufzurufen.
04) Drücken Sie wiederholt auf ENTER, um zwischen diesen Farbeinstellungen zu wechseln:
05) Stellen sie die oben aufgeführten Einstellungen mit UP und DOWN ein.
06) Drücken Sie ENTER, um die Einstellungen zu speichern.
4. Stroboskop-Shows
01) Drücken Sie die MENU-Taste, bis das Display anzeigt.
02) Drücken Sie ENTER, um das Menü aufzurufen. Auf dem Display erscheint nun .
03) Drücken Sie ENTER, um fortzufahren.
04) Wählen Sie mit UP und DOWN eine der 18 Stroboskop-Shows aus: .
05) Drücken Sie ENTER, um mit der Geschwindigkeitseinstellung der Stroboskop-Show fortzufahren.
06) Stellen sie die Show-Geschwindigkeit mit UP und DOWN ein.
Der Einstellbereich umfasst die Werte (von langsam nach schnell).
5. DMX-512-Modus
01) Drücken Sie die MENU-Taste, bis das Display anzeigt.
02) Drücken Sie ENTER, um das Menü aufzurufen.
03) Wählen Sie mit UP und DOWN einen der verfügbaren DMX-Modi aus:
04) Drücken Sie ENTER, wenn das Display anzeigt, um den 1-Kanal-Modus einzustellen.
05) Stellen Sie die DMX-Adresse mit UP und DOWN zwischen ein.
06) Drücken Sie ENTER, um die Adresse zu bestätigen.
07) Drücken Sie ENTER, wenn das Display anzeigt, um den 4-Kanal-Modus einzustellen.
08) Stellen Sie die DMX-Adresse mit UP und DOWN zwischen ein.
09) Drücken Sie ENTER, um die Adresse zu bestätigen.
6. Master/Slave-Modus
01) Drücken Sie die MENU-Taste, bis das Display anzeigt.
02) Drücken Sie die ENTER-Taste. Auf dem Display erscheint nun .
03) Das Gerät wird nun im Master/Slave-Modus betrieben. Das bedeutet, dass es genauso reagiert wie
das Master-Gerät.
15
Bestellnummer: 43156
Techno Derby
LED-Energiesparmodus
Einstellungen zurücksetzen
Testmodus
Aktuelle Softwareversion
7. System-Einstellungen
01) Drücken Sie die UP und DOWN, bis das Display anzeigt.
02) Drücken Sie ENTER, um das Menü aufzurufen.
03) Drücken Sie wiederholt UP und DOWN, um zwischen diesen Systemeinstellungen zu wechseln:
04) Drücken Sie ENTER, wenn das Display anzeigt, um den LED-Energiesparmodus einzustellen.
05) Wählen Sie mit UP und DOWN eine der Optionen aus.
06) Drücken Sie ENTER, wenn das Display anzeigt, um die Geräteeinstellungen zurückzusetzen.
Auf dem Display erscheint nach eine Weile , was bedeutet, dass die Einstellungen erfolgreich
zurückgesetzt wurden.
07) Während auf dem Display angezeigt wird, führt das Gerät einen vollständigen Test aller
verfügbaren Funktionen aus.
08) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, damit die aktuell auf dem Gerät
installierte Softwareversion angezeigt wird.
16
Bestellnummer: 43156
Techno Derby
Taste
Funktion
Beschreibung
Ein/Aus
Gerät ein- oder ausschalten
Automodus
Aktivieren/Deaktivieren der voreingestellten Auto-Shows
Musikgetakteter Modus
Aktivieren/Deaktivieren der Musiktaktung
LED-Modus
Aktivieren/Deaktivieren des LED-Modus
Stroboskop-Show
Aktivieren der Stroboskop-Shows (wiederholt drücken, um
zwischen verschiedenen Shows zu wechseln)
Stroboskop
Stroboskop ein- oder ausschalten
Pause
Abspielen/Anhalten der Show
Geschwindigkeit
Einstellen der Showgeschwindigkeit. 0 = langsam, 9 = schnell
Farbeinstellung
Einstellen der Farben
Kanal 1 - Steuerungsmodi
0-9
Aus
10-90
Voreingestellte Shows 1 und 2
91-130
Voreingestellte Show 3
131-255
Musikgetakteter Modus
Fernbedienung
DMX-Kanäle
1 Kanal
17
Bestellnummer: 43156
Techno Derby
Kanal 1 – LED-Farbeinstellungen
0-5
Keine Funkion
6-20
Rot
21-35
Grün
36-50
Blau
51-65
Weiß
66-80
Rot + Grün
81-95
Rot + Blau
96-110
Rot + Weiß
111-125
Grün + Blau
126-140
Grün + Weiß
141-155
Blau + Weiß
156-170
Rot + Grün + Blau
171-185
Rot + Grün + Weiß
186-200
Grün + Blau + Weiß
201-215
Rot + Grün + Blau +Weiß
216-229
Langsamer Farbwechsel
230-255
Schneller Farbwechsel
Kanal 2- Stroboskop
0-5
Stroboskop aus
6-255
Stroboskop-Geschwindigkeit von langsam nach schnell
Kanal 3 – Einstellungen der Musterrotation
0
Keine Funkion
1-127
Manuelle Einstellung der Musterrotation
128-255
Rotationsgeschwindigkeit von langsam nach schnell
Kanal 4 – Stroboskopeffekte
0-9
Keine Funkion
10-19
Effekt 1 von langsam nach schnell
20-29
Effekt 2 von langsam nach schnell
30-39
Effekt 3 von langsam nach schnell
40-49
Effekt 4 von langsam nach schnell
50-59
Effekt 5 von langsam nach schnell
60-69
Effekt 6 von langsam nach schnell
70-79
Effekt 7 von langsam nach schnell
80-89
Effekt 8 von langsam nach schnell
90-99
Effekt 9 von langsam nach schnell
100-109
Effekt 10 von langsam nach schnell
110-119
Effekt 11 von langsam nach schnell
120-129
Effekt 12 von langsam nach schnell
130-139
Effekt 13 von langsam nach schnell
140-149
Effekt 14 von langsam nach schnell
150-159
Effekt 15 von langsam nach schnell
160-169
Effekt 16 von langsam nach schnell
170-179
Effekt 17 von langsam nach schnell
180-255
Effekt 18, Stroboskop durchgehend ein
4 Kanäle
18
Bestellnummer: 43156
Techno Derby
Wartung
Der Techno Derby von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig
gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der
Zeit erheblich.
Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die
Glasscheibe mit Glasreiniger und einem weichen Tuch. Verwenden Sie keinen Alkohol oder
Lösungsmittel. Da Nebelfluid generell Rückstände hinterlässt und so die Lichtleistung schnell verringert,
sollte die Glasscheibe auf der Vorderseite einmal in der Woche gereinigt werden. Tauchen Sie das Gerät
niemals in eine Flüssigkeit.
Die Anschlüsse sollten ebenfalls regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und
wischen Sie den DMX- und den Audio-Eingang mit einem feuchten Tuch ab. Versichern Sie sich, dass alle
Anschlüsse vollständig trocken sind, bevor Sie das Gerät mit anderen Geräten verbinden oder wieder ans
Netz anschließen.
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal
unterzogen werden.
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden.
Bei der Überprüfung müssen die nachfolgenden Punkte betrachtet werden:
01) Alle Schrauben, die für die Installation des Produkts oder von Teilen des Produkts verwendet werden,
müssen festsitzen und dürfen nicht korrodiert sein.
02) Weder Gehäuse noch Befestigungen oder die Stellen, an denen das Produkt befestigt ist, dürfen
Verformungen aufweisen.
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen.
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen.
Ersetzen der Sicherung
Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung
durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Führen Sie in diesem
Fall die folgenden Schritte durch.
01) Ziehen Sie den Netzstecker ab.
02) Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. Hebeln Sie
die Abdeckung vorsichtig auf. Die Sicherung kommt nun zum Vorschein.
03) Entfernen Sie die alte Sicherung. Wenn Sie braun oder milchig aussieht, ist sie durchgebrannt.
04) Setzen Sie die neue Sicherung in die Halterung ein. Schließen Sie die Abdeckung. Verwenden Sie
ausschließlich eine Sicherung desselben Typs und mit den gleichen Spezifikationen. Beachten Sie
dafür das Etikett mit den technischen Daten.
19
Bestellnummer: 43156
Techno Derby
Fehlersuche
Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen.
Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das
Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden
Schritte nicht mehr ausgeführt werden.
Kein Licht
Der Lichteffekt funktioniert nicht ordnungsgemäß – Wenden Sie sich an Fachpersonal.
Mögliche Lösung: Es gibt drei mögliche Fehlerquellen: die Stromversorgung, die Lampe, die Sicherung.
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen
ist.
02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück.
03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 19 für nähere Informationen zum Auswechseln
der Sicherung.
04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden
Sie das Gerät wieder mit dem Netz.
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das
Gerät, da es Schaden nehmen könnte und die Garantie erlischt.
06) Geben Sie das Gerät an Ihren Showtec-Händler zurück.
Keine Reaktion auf DMX-Signale
Mögliche Lösung: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter
Controller oder eine defekte DMX-Karte für die Lichteffekte sein.
01) Überprüfen Sie die DMX-Einstellungen. Versichern Sie sich, dass die DMX-Adressen korrekt zugewiesen
sind.
02) Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und
stecken Sie den Netzstecker erneut an. Probieren Sie erneut, ob das Gerät nun auf DMX-Signale
reagiert.
03) Stellen Sie fest, ob der Controller oder das Lichteffektgerät defekt ist. Funktioniert der Controller
ordnungsgemäß mit anderen DMX-Produkten? Falls das nicht der Fall ist, lassen Sie ihn reparieren.
Falls der Controller funktioniert, bringen Sie das DMX-Kabel und das Lichteffektgerät zu einem
qualifizierten Techniker.
20
Bestellnummer: 43156
Techno Derby
Problem
Mögliche Ursache(n)
Lösung
Einer oder
mehrere
Scheinwerfer
funktionieren
überhaupt nicht
Das Gerät erhält keinen Strom
• Überprüfen Sie, ob das Gerät
eingeschaltet ist und ob die Kabel
angeschlossen sind.
Hauptsicherung durchgebrannt
• Ersetzen Sie die Sicherung
Die Geräte
starten korrekt
neu, aber sie
reagieren
fehlerhaft oder
überhaupt nicht
auf den
Controller
Der Controller ist nicht
angeschlossen.
• Schließen Sie das Mischpult an.
Der 3-polige XLR-Ausgang des
Controllers passt nicht zum XLREingang des ersten Geräts an der
Datenübertragungsleitung (d. h.,
die Polarität ist vertauscht)
• Schalten Sie einen Phasendreher
zwischen den Controller und das erste
Gerät an der
Datenübertragungsleitung.
Die Geräte
starten korrekt
neu, aber einige
reagieren
fehlerhaft oder
überhaupt nicht
auf den
Controller
Schlechte Signalqualität
• Überprüfen Sie die Signalqualität. Falls
Sie weit unter 100 % liegt, könnte das
Problem eine minderwertige
Datenübertragungsleitung,
minderwertige oder gebrochene
Kabel, ein fehlender Endstecker oder
ein defektes Gerät sein, dass die
Datenübertragung stört
Schlechte Verbindung der
Datenübertragungsleitung
• Überprüfen Sie alle Verbindungen und
Kabel. Korrigieren Sie schlechte
Verbindungen. Reparieren oder
ersetzen Sie beschädigte Kabel
Die Datenübertragung wird nicht
mit einem 120-Ohm-Endstecker
beendet
• Bringen Sie an der Ausgangsbuchse
des letzten Geräts an der
Datenleitung einen Endstecker an.
Fehlerhafte Adresszuweisung der
Geräte
• Überprüfen Sie die Adress-
Einstellungen.
Eines der Geräte an der
Datenübertragungsleitung
funktioniert nicht korrekt und stört
die Datenübertragung
• Überbrücken Sie eine Verbindung
nach der anderen, bis die
Funktionsfähigkeit wieder hergestellt
ist: Ziehen Sie beide Stecker heraus
und verbinden Sie sie direkt
miteinander.
• Lassen Sie das defekte Gerät von
einem qualifizierten Techniker warten.
3-polige XLR-Ausgänge an den
Geräten passen nicht zueinander
(Pins 2 und 3 vertauscht)
• Schalten Sie einen Phasendreher
zwischen die Geräte oder tauschen
Sie Pol 2 und Pol 3 an dem nicht
ordnungsgemäß funktionierendem
Gerät aus
Kein Licht oder
die Leuchte fällt
zeitweise aus
Das Gerät ist zu heiß geworden
• Lassen Sie das Gerät abkühlen
• Reinigen Sie den Lüfter
• Überprüfen Sie, dass die
Belüftungsschlitze am Bedienfeld und
der/den Linsen nicht blockiert sind
• Stellen Sie die Klimaanlage kälter
LEDs beschädigt.
• Trennen Sie alle Verbindungen des
Geräts und geben Sie es an Ihren
Händler zurück
Die Stromversorgungseinstellungen
passen nicht zur örtlichen
Netzspannung und Frequenz
• Trennen Sie das Gerät von der
Stromversorgung. Überprüfen Sie die
Einstellungen und korrigieren Sie sie
bei Bedarf
21
Bestellnummer: 43156
Techno Derby
Modell
Showtec Techno Derby
Eingangsspannung:
100~240VAC 50/60Hz
Leistungsaufnahme:
30W
Sicherung:
T1A/250V
Abmessungen:
265 mm x 190 mm x 190 mm (LxBxH)
Gewicht:
1.5 kg
Bedienung und Programmierung
Signal Pin OUT:
Pin 1 Erdung, Pin 2 (-), Pin 3 (+)
Setup und Adresszuweisung:
LED-Bedienfeld
DMX-Kanäle:
1 oder 4
Signal-Ein- und -Ausgang
3-poliger XLR-Eingangsstecker
3-polige XLR-Ausgangsbuchse
Elektromechanische Effekte
● Rotes 4-stelliges LED-Display
● DMX-Steuerung mit einem Standard-DMX-Controller
● Steuerungsmodi: Auto, Musiktaktung, Master/Slave, DMX
● Farben: Rot, Grün, Blau, Weiß
● Farbfunktionen: Regenbogeneffekt
● Lichtquelle: 4 x 3W LED
● Stroboskop: 16 x 0,5W
● Gehäuse: Schwarzes Metall & feuerfester Kunststoff
Max. Umgebungstemperatur ta:
40°C;
Max. Gehäusetemperatur tB:
80°C
Kühlung:
Ventilator
Motor:
Hochwertiger durch Mikroprozessoren gesteuerter
Schrittmotor
Mindestabstand
Mindestabstand zu brennbaren Oberflächen:
0,5 m
Mindestabstand zum beleuchteten Objekt:
1,3 m
Technische Daten
Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten.
jkh,hlhll
Website: www.Showtec.info
E-Mail: service@highlite.nl
22
Bestellnummer: 43156
Techno Derby
Abmessungen
23
Bestellnummer: 43156
Techno Derby
Notizen
24
Bestellnummer: 43156
Techno Derby
25
Bestellnummer: 43156
Techno Derby
26
©2014 Showtec
Loading...
