Page 1
Spectral PC 1200Z IP V1
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Nederland
Bestelcode: 43552
HANDLEIDING
NEDERLANDS
Page 2
1
Bestelcode: 43552
Spectral PC 1200Z IP
Inhoudsopgave
Waarschuwing ................................................................................................................................................................... 3
Veiligheidsinstructies ..................................................................................................................................................... 3
Bepalingen voor het gebruik ...................................................................................................................................... 5
Rigging ............................................................................................................................................................................ 5
Aansluiting op de netspanning .................................................................................................................................. 6
Retourneren ................................................................................................................................................................... 7
Claims .............................................................................................................................................................................. 7
Beschrijving van het apparaat ....................................................................................................................................... 8

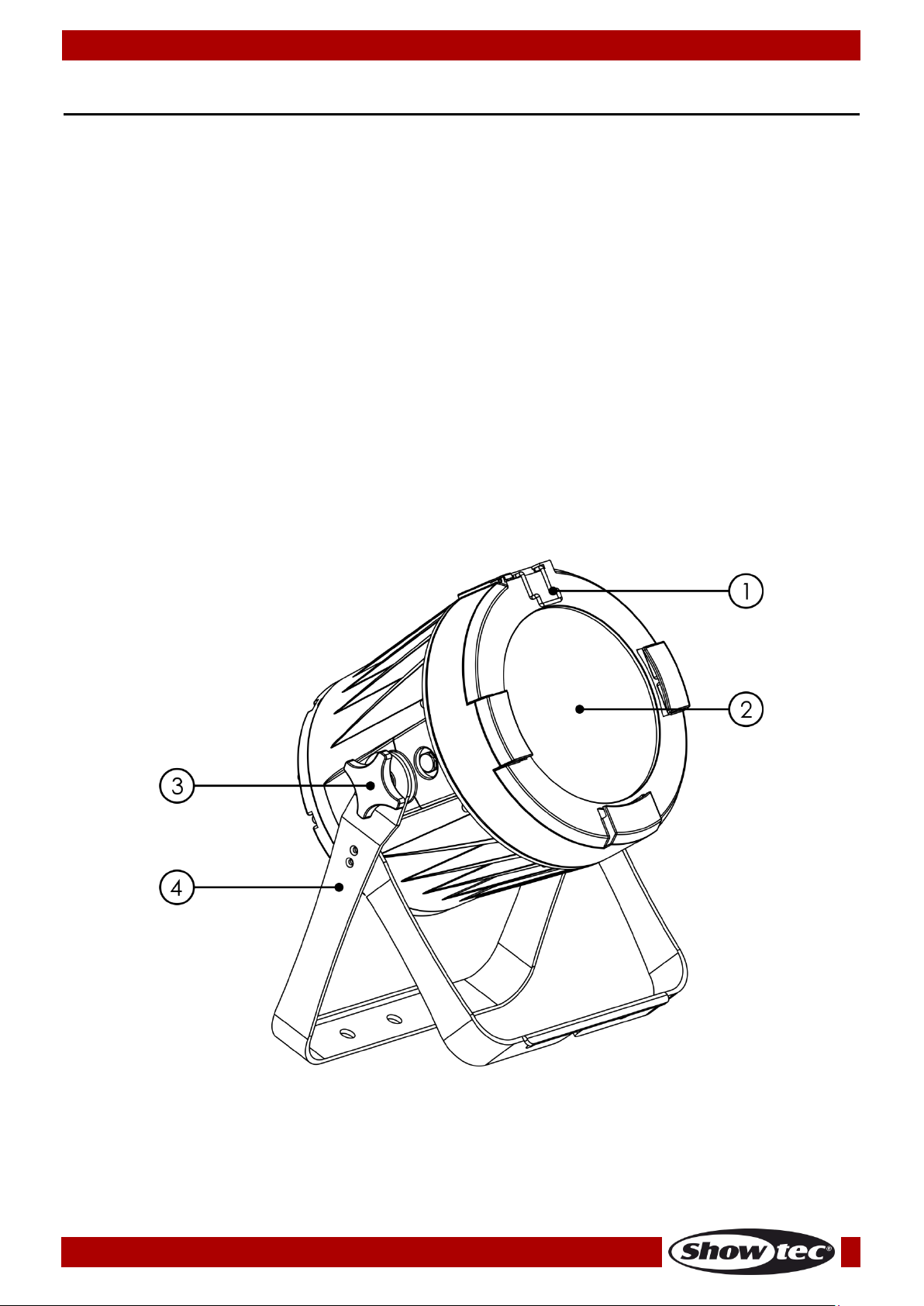

Voorzijde ......................................................................................................................................................................... 8

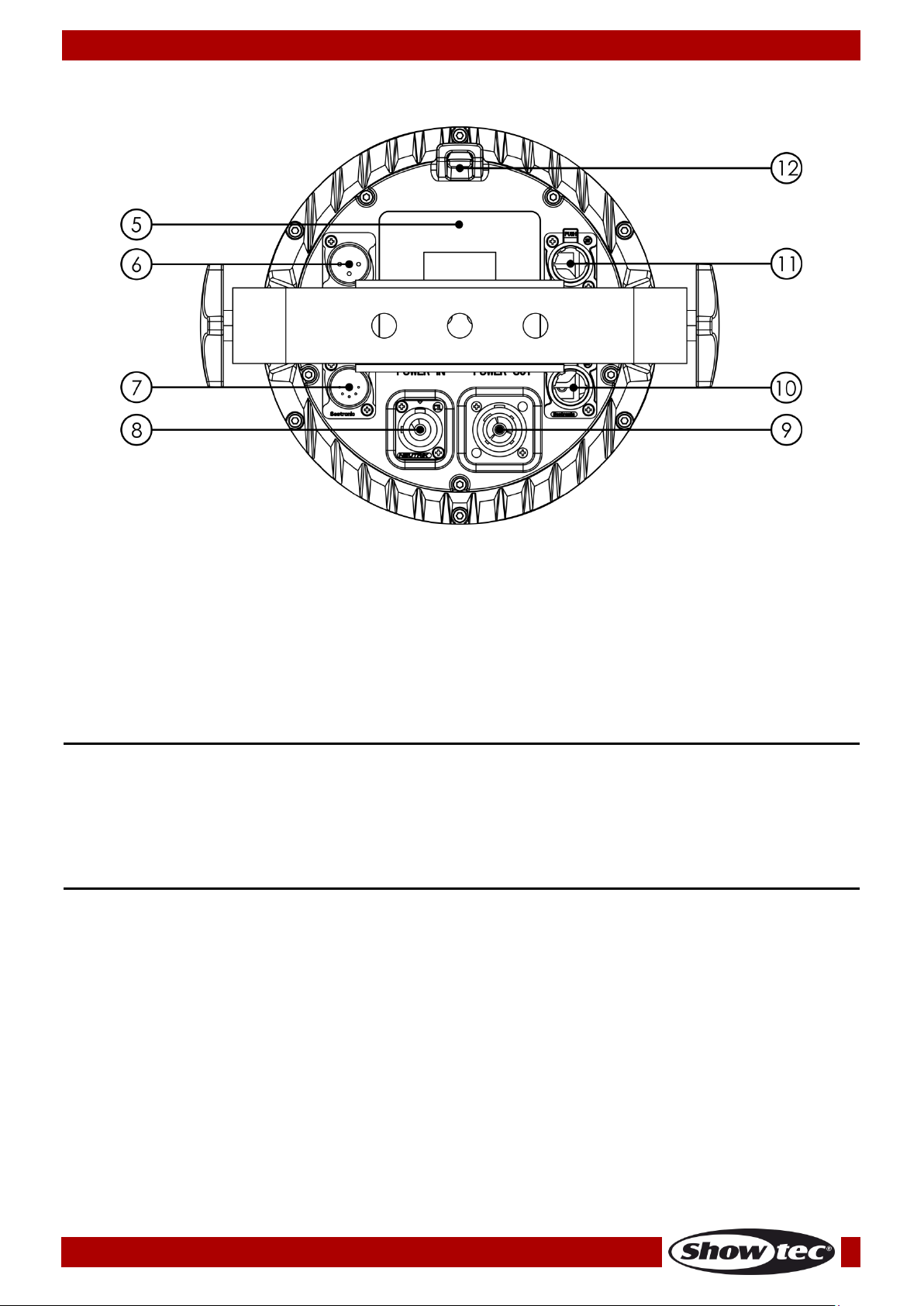

Achterzijde ..................................................................................................................................................................... 9
Installatie ............................................................................................................................................................................. 9
Instellingen en gebruik ..................................................................................................................................................... 9
Besturingsstanden .......................................................................................................................................................10
Eén Spectral (statische kleuren) ...........................................................................................................................10
Eén Spectral (ingebouwde programma's) .........................................................................................................10
Meerdere Spectrals (master-slavebesturing) .....................................................................................................10
Meerdere Spectrals (DMX-besturing) ..................................................................................................................11

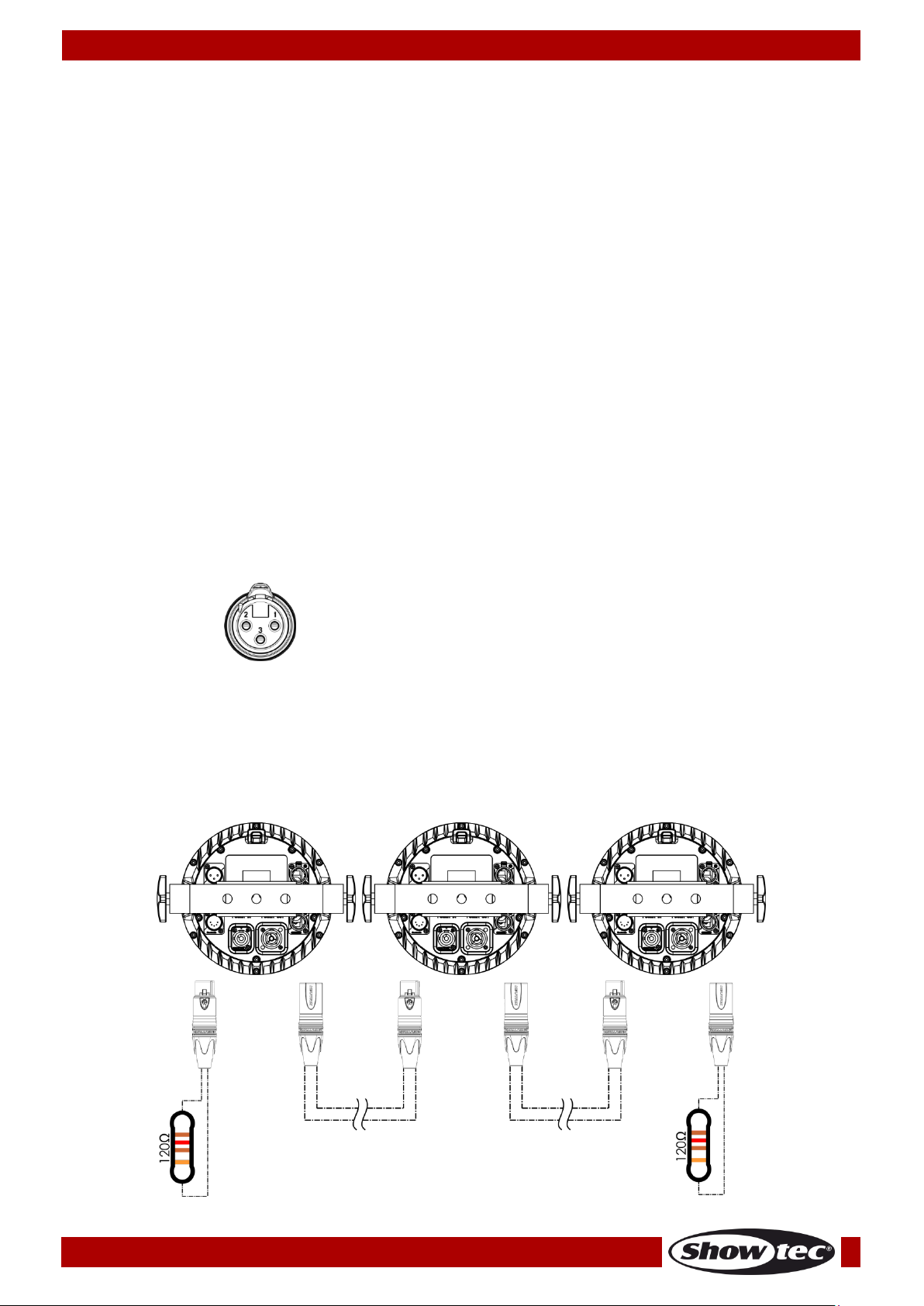

Het koppelen van fixtures .........................................................................................................................................12

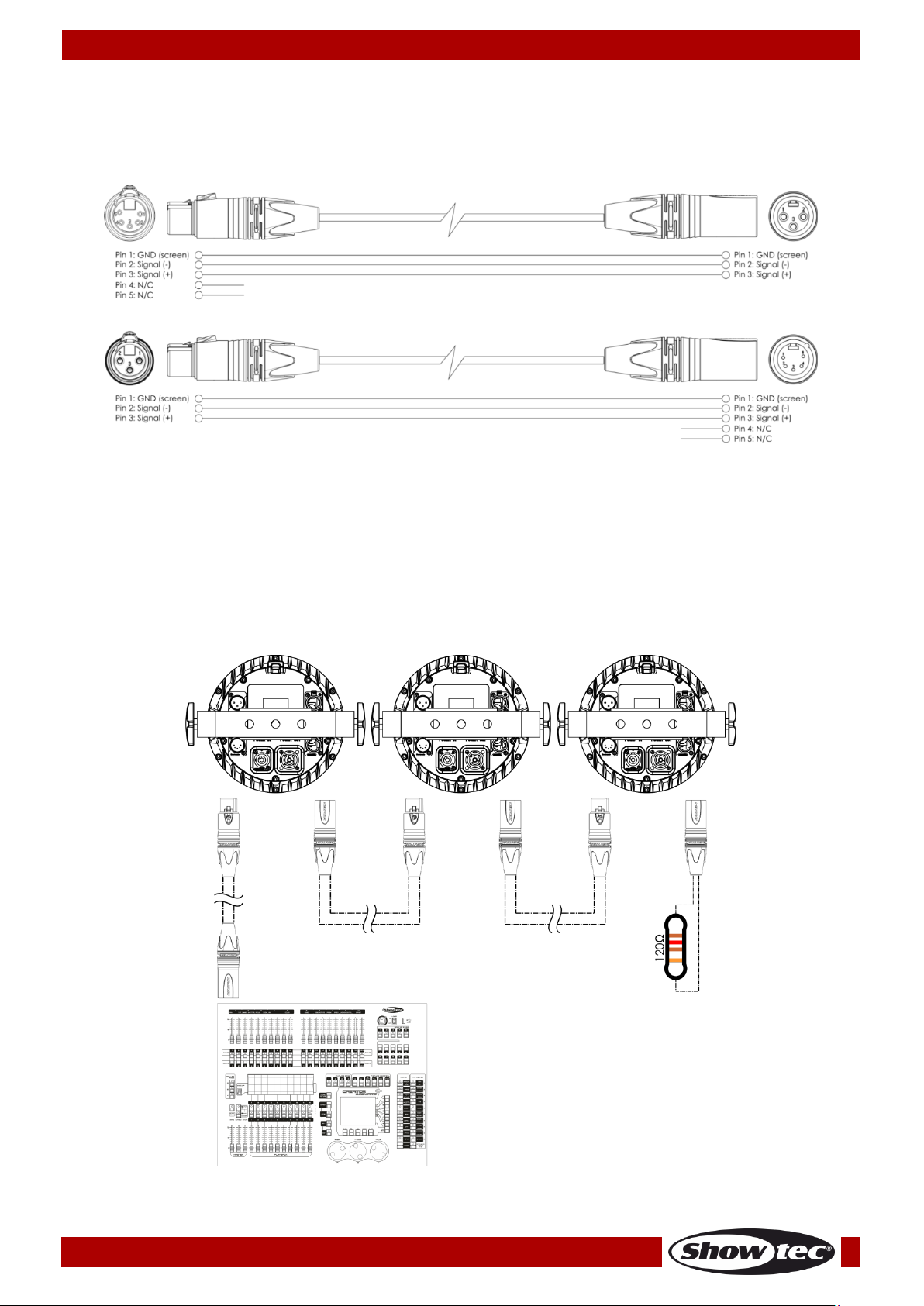

Datakabels ...................................................................................................................................................................12

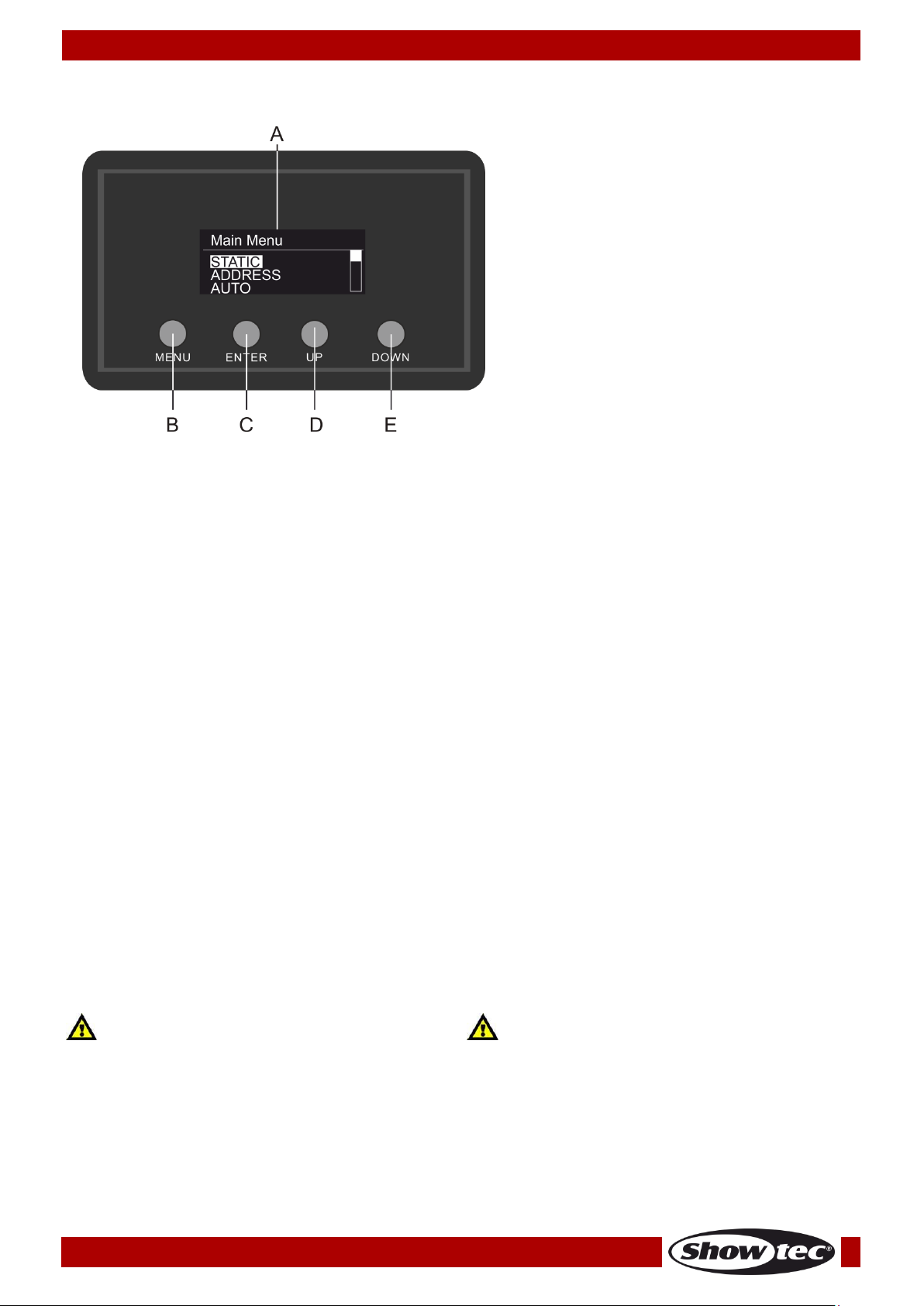

Bedieningspaneel .......................................................................................................................................................13
Besturingsstand ............................................................................................................................................................13
DMX-adrestoewijzing ..................................................................................................................................................13

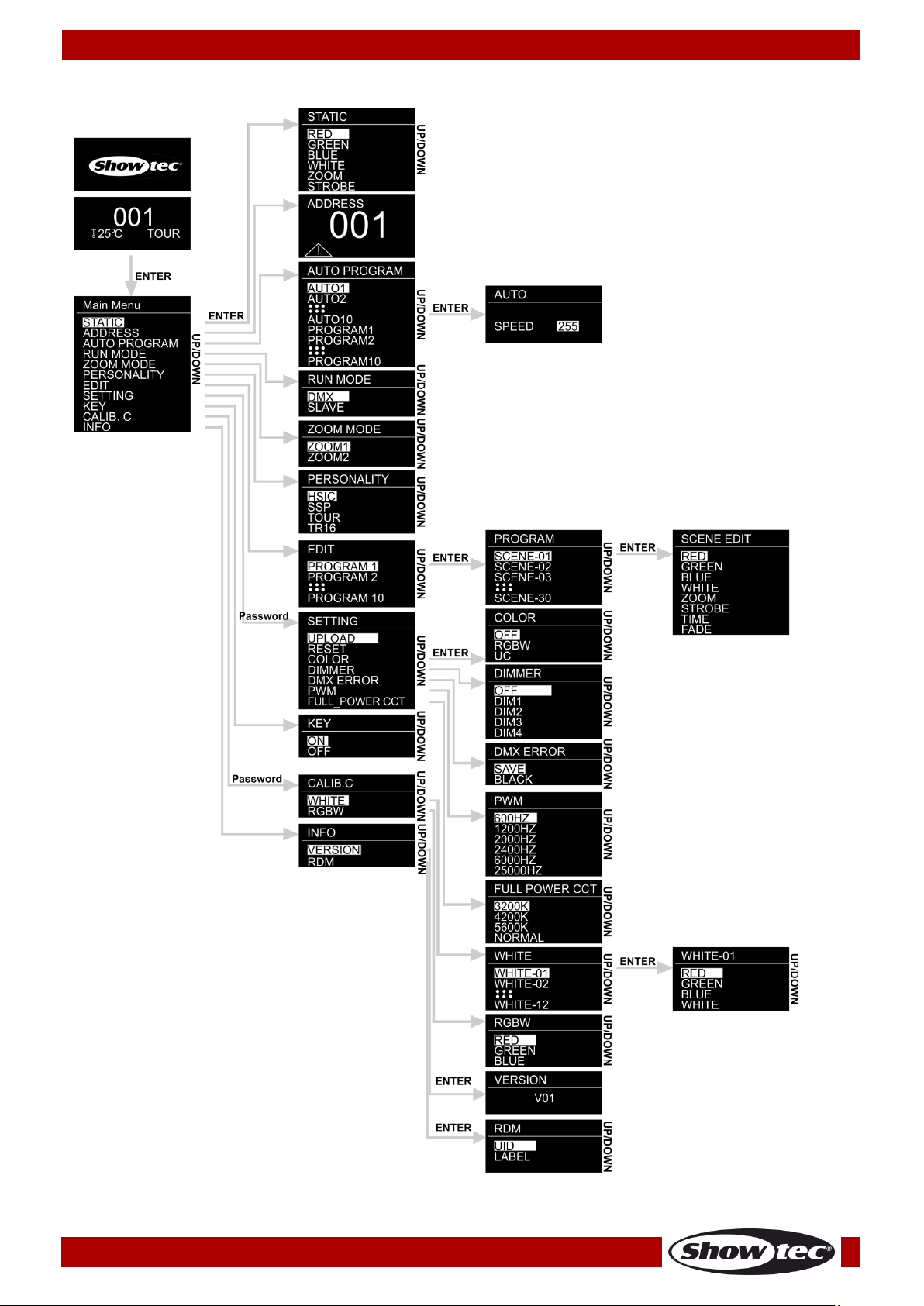

Menuoverzicht .............................................................................................................................................................14
Hoofdmenuopties .......................................................................................................................................................15
1. Statische kleuren ..................................................................................................................................................15
2. DMX-adres ............................................................................................................................................................16

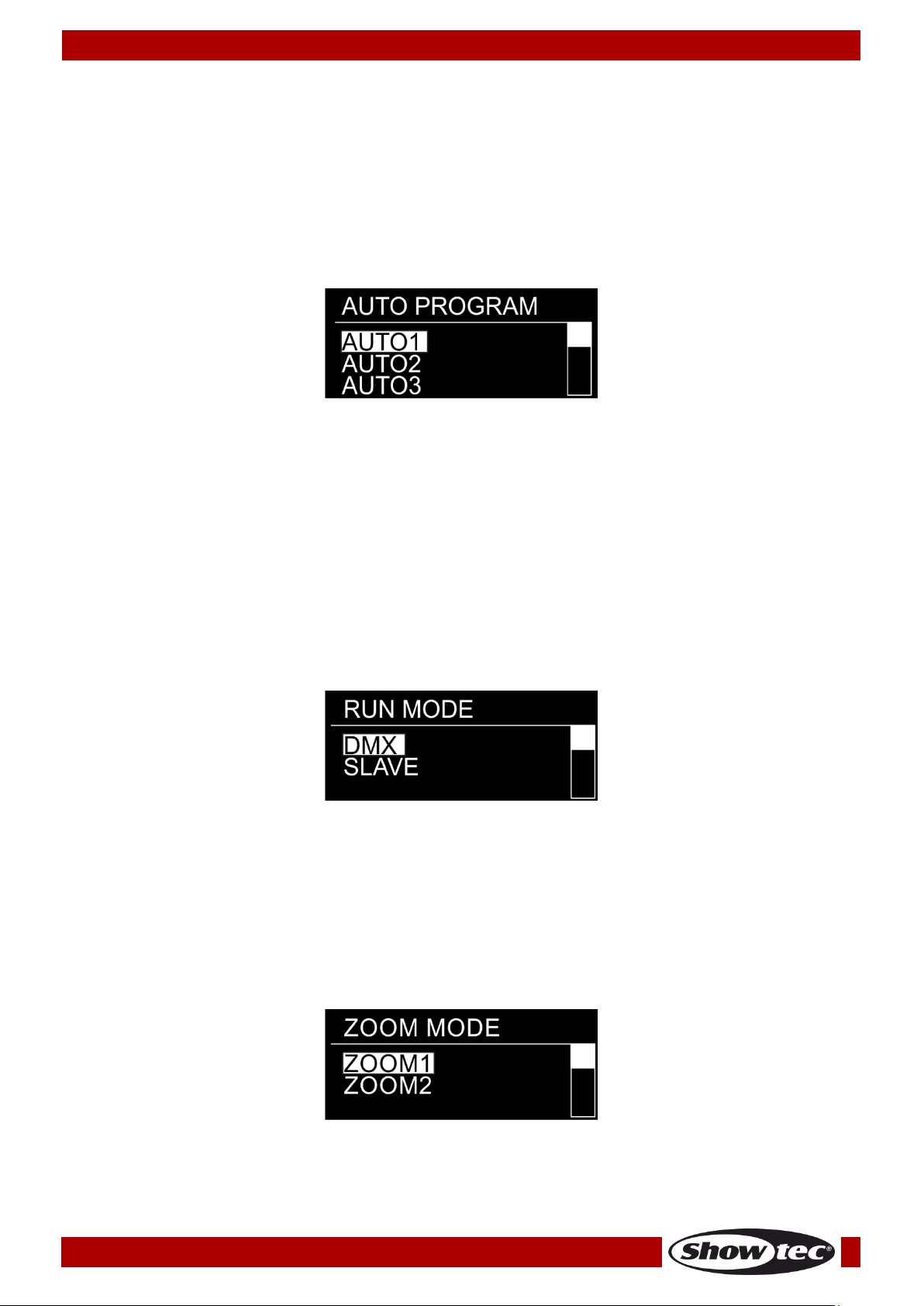

3. Ingebouwde programma's ...............................................................................................................................16
4. Master-slavestand ...............................................................................................................................................16
5. Zoomstand ............................................................................................................................................................16

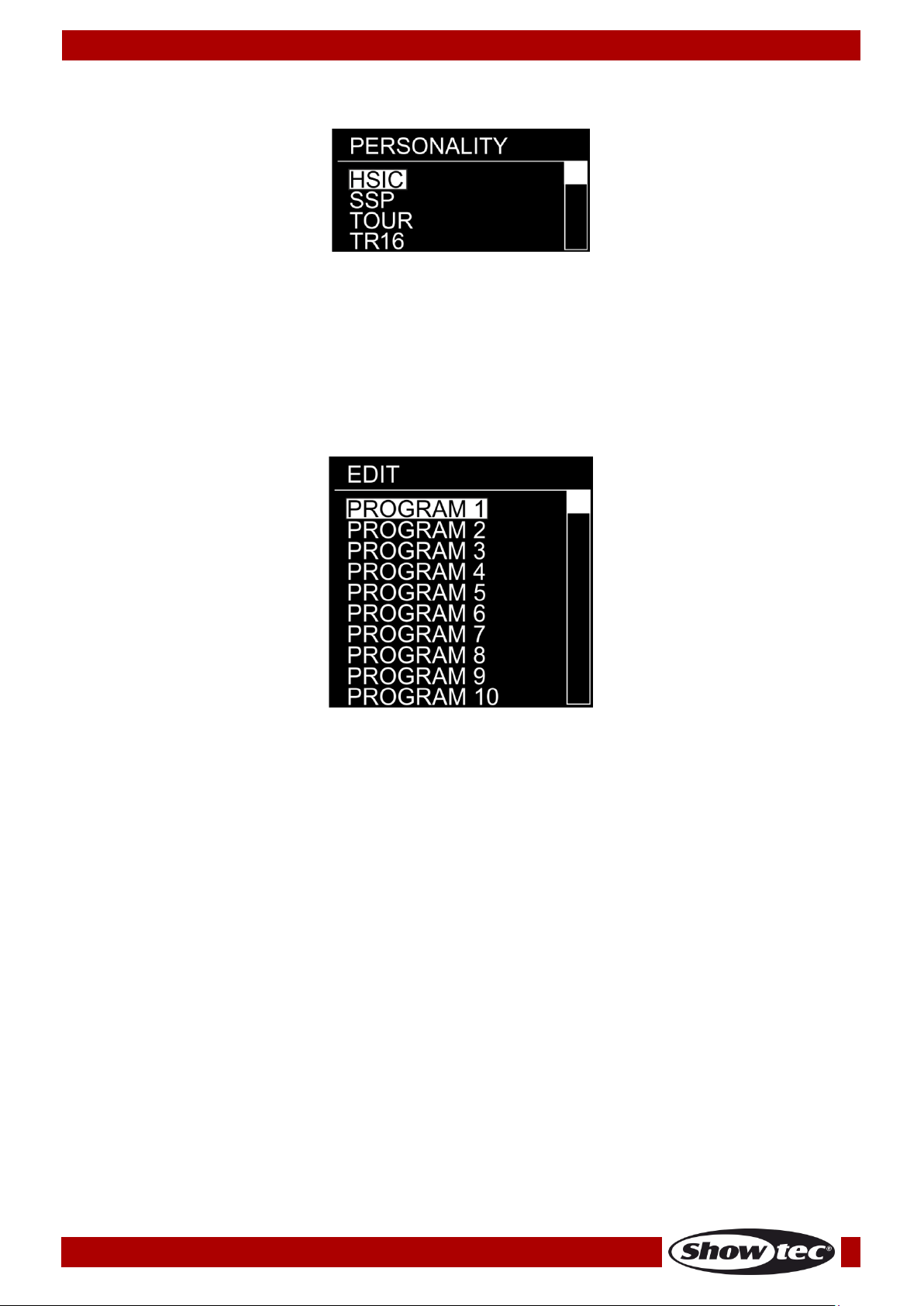

6. Personality (DMX-kanaalstanden) ....................................................................................................................17
7. Bewerkingsstand ..................................................................................................................................................17
7.1. Een aangepast programma maken ............................................................................................................18

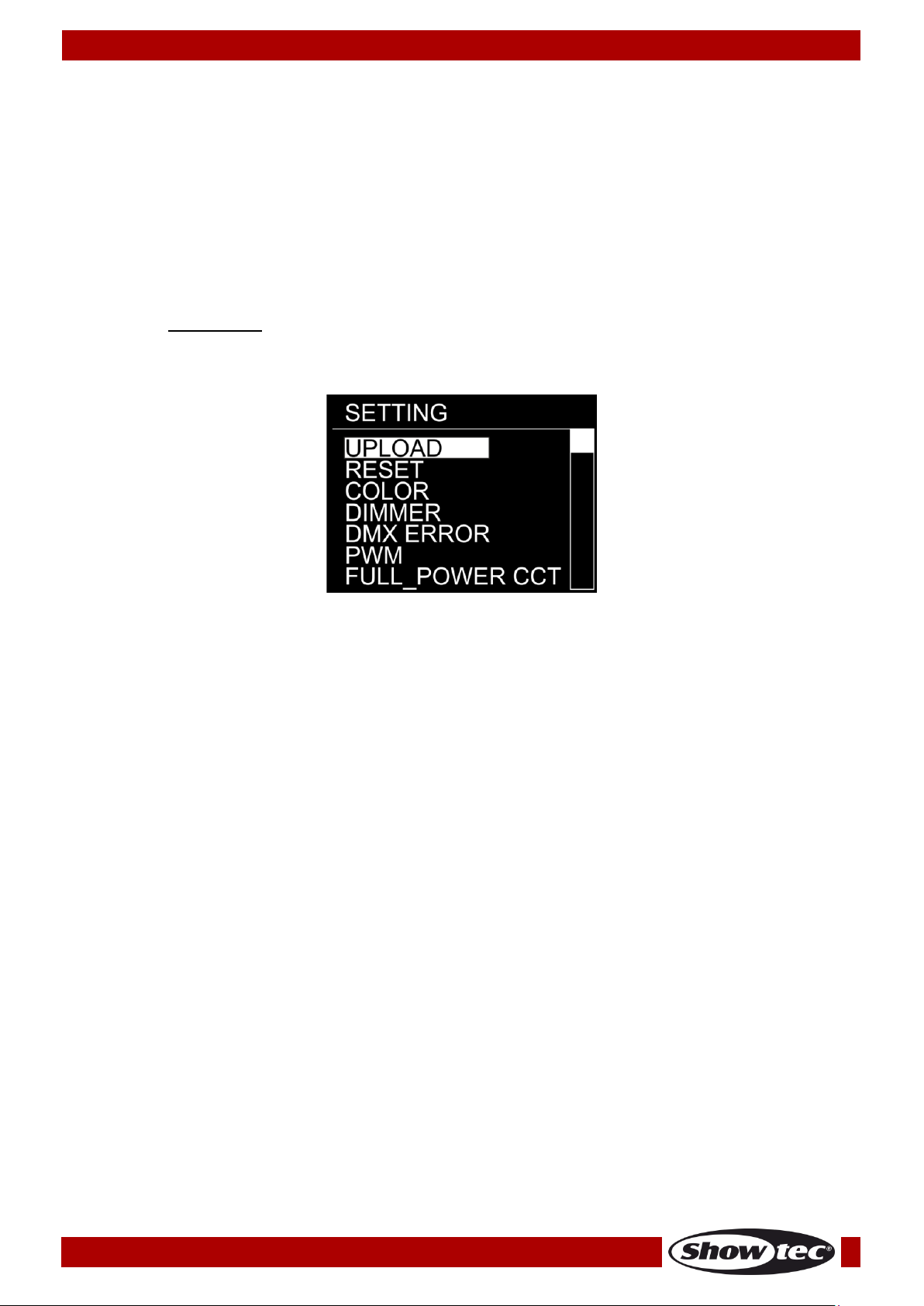

8. Instellingen ............................................................................................................................................................18
8.1. Upload ................................................................................................................................................................18
8.2. Reset ...................................................................................................................................................................18
8.3. Kleur.....................................................................................................................................................................19
8.4. Dimmer ...............................................................................................................................................................19
8.5. DMX-fout ............................................................................................................................................................19
8.6. PWM-frequentie ................................................................................................................................................19
8.7. Kleurtemperatuur .............................................................................................................................................19
9. Vergrendeling ......................................................................................................................................................19

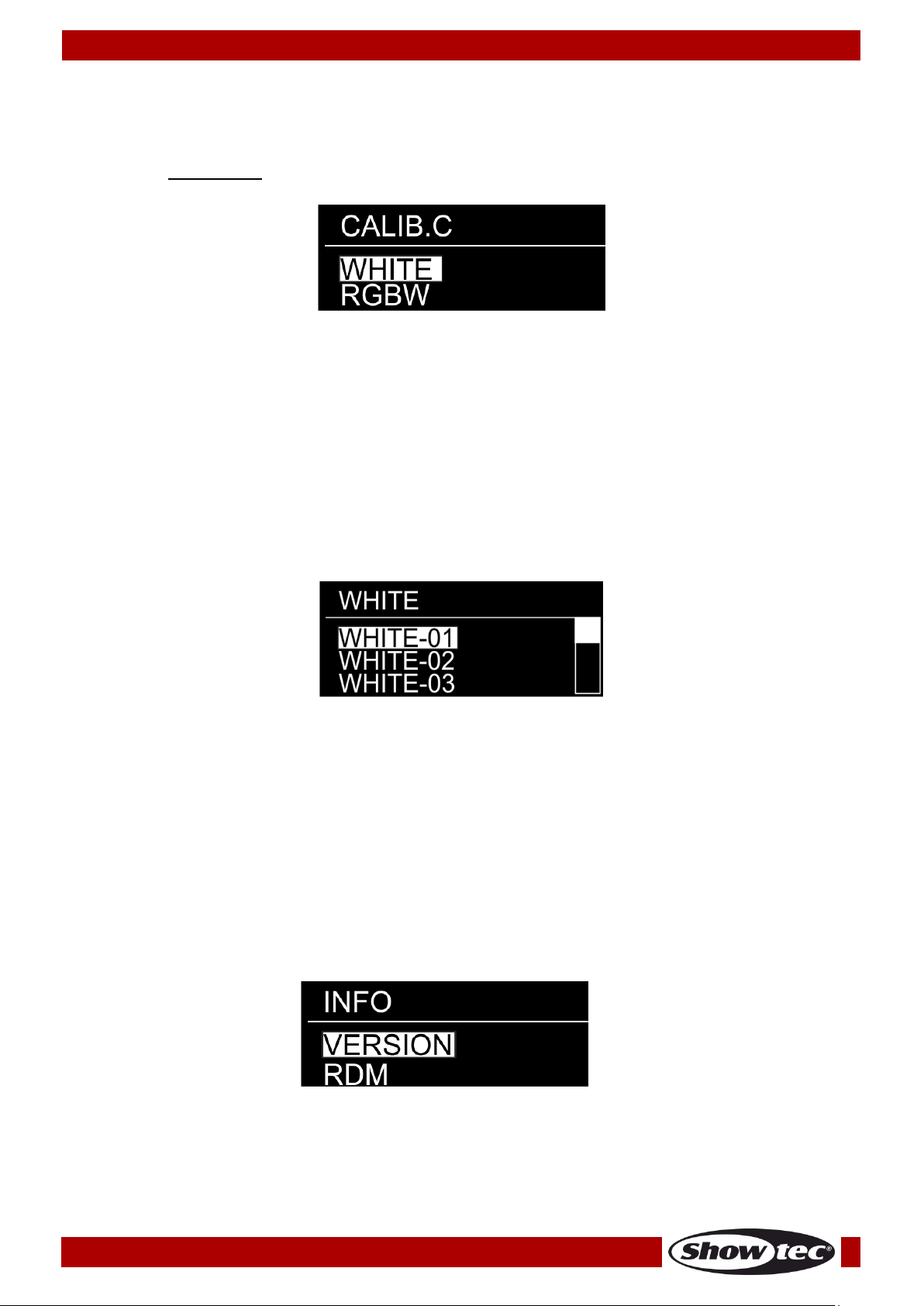

10. Kalibratie .............................................................................................................................................................20
10.1. Kalibratie wit ....................................................................................................................................................20
10.2. RGBW-kalibratie ..............................................................................................................................................20
11. Informatie ............................................................................................................................................................20
DMX-kanalen ...............................................................................................................................................................21
9 kanalen (HSIC) ......................................................................................................................................................21
9 kanalen (SSP) .........................................................................................................................................................22
12 kanalen (TOUR) ...................................................................................................................................................23
17 kanalen (TR16) .....................................................................................................................................................25
Onderhoud .......................................................................................................................................................................27
Problemen oplossen .......................................................................................................................................................27
Geen licht .....................................................................................................................................................................27
Page 3
2
Bestelcode: 43552
Spectral PC 1200Z IP
Geen respons op DMX ...............................................................................................................................................27
Productspecificaties .......................................................................................................................................................29

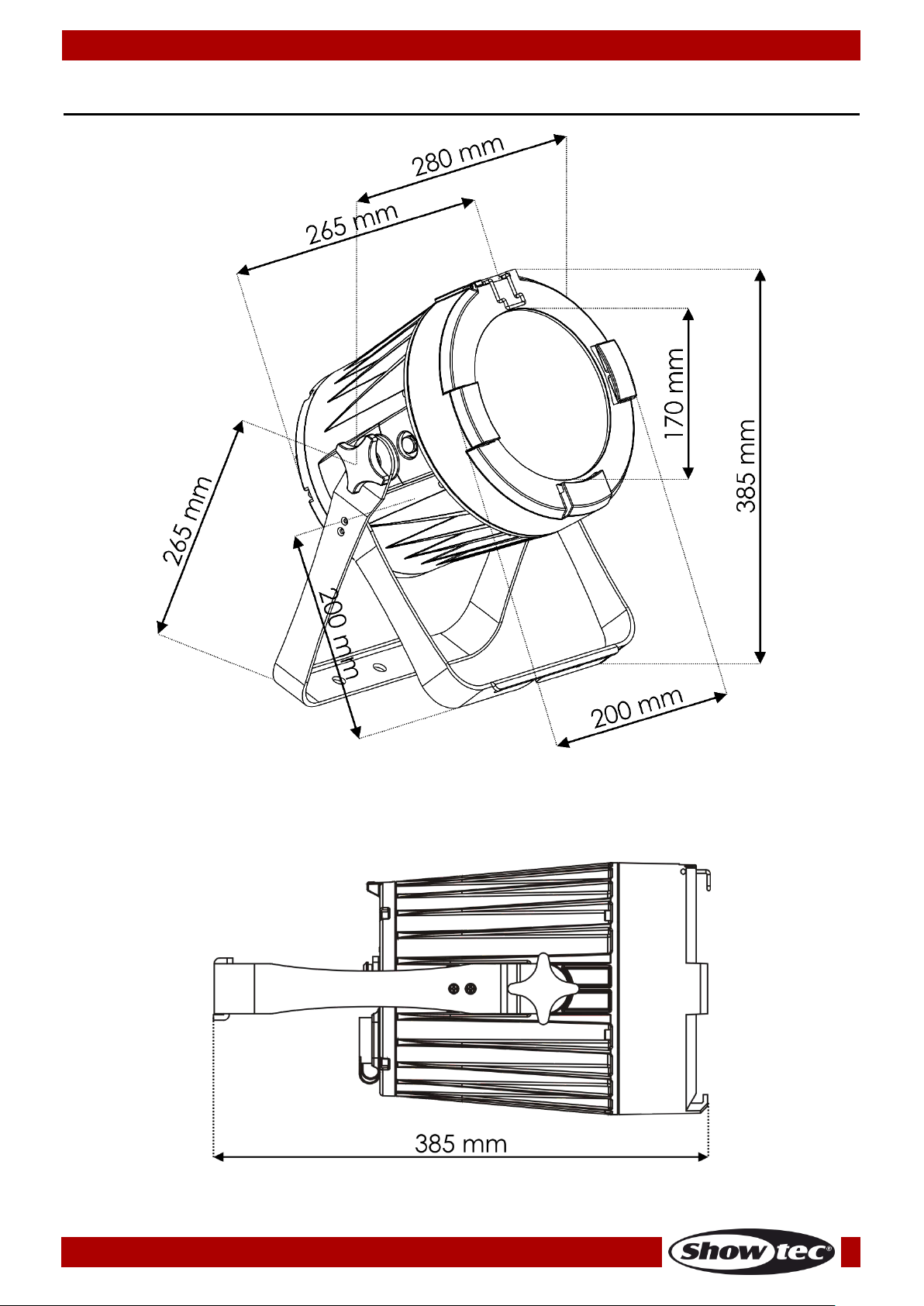

Afmetingen .......................................................................................................................................................................30
Page 4
3
Bestelcode: 43552
Spectral PC 1200Z IP

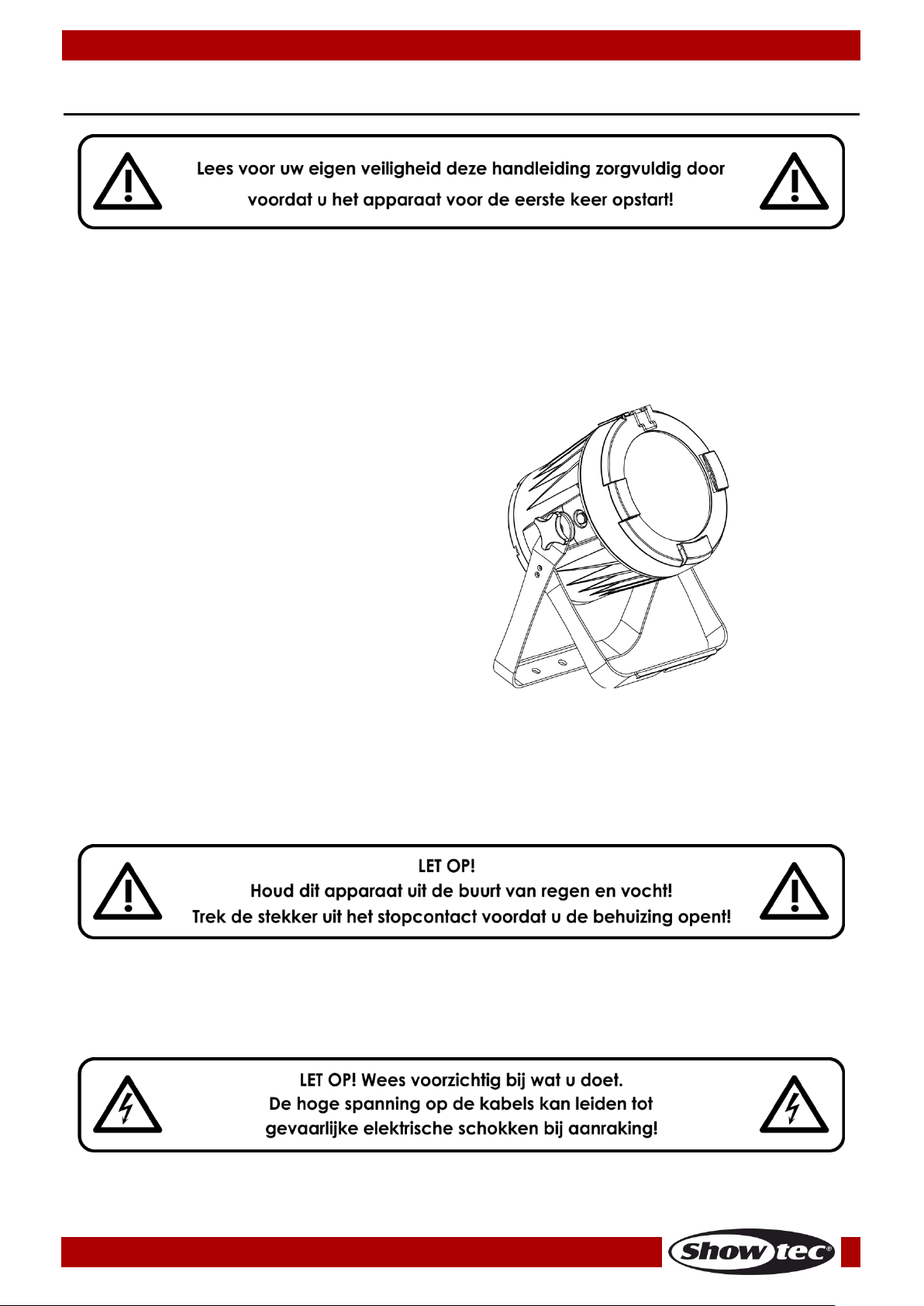

Waarschuwing
Instructies bij het uitpakken
Pak bij ontvangst van dit product de doos onmiddellijk voorzichtig uit en controleer de inhoud.
Controleer of alle onderdelen aanwezig zijn en dat er niets is beschadigd. Als u transportschade aan de
onderdelen constateert of als de verpakking onjuist is behandeld, moet u de dealer hier onmiddellijk van
op de hoogte brengen en het verpakkingsmateriaal bewaren voor inspectie. Bewaar de doos en alle
verpakkingsmaterialen. Als een apparaat naar de fabriek moet worden geretourneerd, is het belangrijk
dat het in de originele doos en verpakkingsmateriaal wordt geretourneerd.
Uw levering omvat:
Showtec Spectral PC 1200Z IP
Veiligheidskabel
Voedingskabel Schuko naar Powercon (1,5 m)
Gebruikershandleiding
Verwachte levensduur leds
De helderheid van leds neemt in de loop van de tijd af. WARMTE is hierbij cruciaal en leidt tot een
snellere achteruitgang. Wanneer leds in clusters worden geplaatst, worden ze warmer dan wanneer ze
individueel of in optimale omstandigheden worden geplaatst. Hierdoor zal de levensduur van de leds
aanzienlijk korter zijn, wanneer alle leds op vol vermogen worden gebruikt. Indien een lange levensduur
belangrijk is, moet u voor een lagere bedrijfstemperatuur zorgen. U kunt hierbij denken aan het verlagen
van de omgevingstemperatuur en de intensiteit van de projectie.
Veiligheidsinstructies
Iedereen die betrokken is bij de installatie, het gebruik en het onderhoud van dit apparaat moet:
gekwalificeerd zijn
de instructies in deze handleiding volgen
Page 5
4
Bestelcode: 43552
Spectral PC 1200Z IP
Voordat u het apparaat voor de eerste keer aanzet, moet u controleren of deze bij het transport niet is
beschadigd.
Raadpleeg bij eventuele schade uw dealer en gebruik het apparaat niet.
Om het apparaat in een perfecte conditie te houden en het veilig te kunnen gebruiken, is het van
essentieel belang dat de gebruiker de veiligheidsinstructies en de waarschuwingen in deze handleiding
navolgt.
Wees u ervan bewust dat schade veroorzaakt door wijzigingen aan het apparaat niet wordt gedekt
door de garantie.
Dit apparaat bevat geen onderdelen die door de gebruiker kunnen worden vervangen. Onderhoud
dient alleen door gekwalificeerde technici te worden uitgevoerd.
BELANGRIJK:
De fabrikant is niet aansprakelijkheid voor schade als gevolg van het niet naleven van de instructies in
deze handleiding, of door het aanbrengen van wijzigingen aan het apparaat.
• Zorg ervoor dat de voedingskabel nooit in contact komt met andere kabels! Wees bijzonder
voorzichtig met de voedingskabel en alle aansluitingen met netspanning!
• Verwijder nooit waarschuwingen of informatiestickers van het apparaat.
• Dek de aarde-aansluiting nooit af.
• Til het apparaat nooit op aan de projectielens, hierdoor kunnen de mechanische onderdelen
beschadigen. Pak het apparaat altijd vast bij de transporthandgrepen.
• Plaats geen enkel materiaal over de lens.

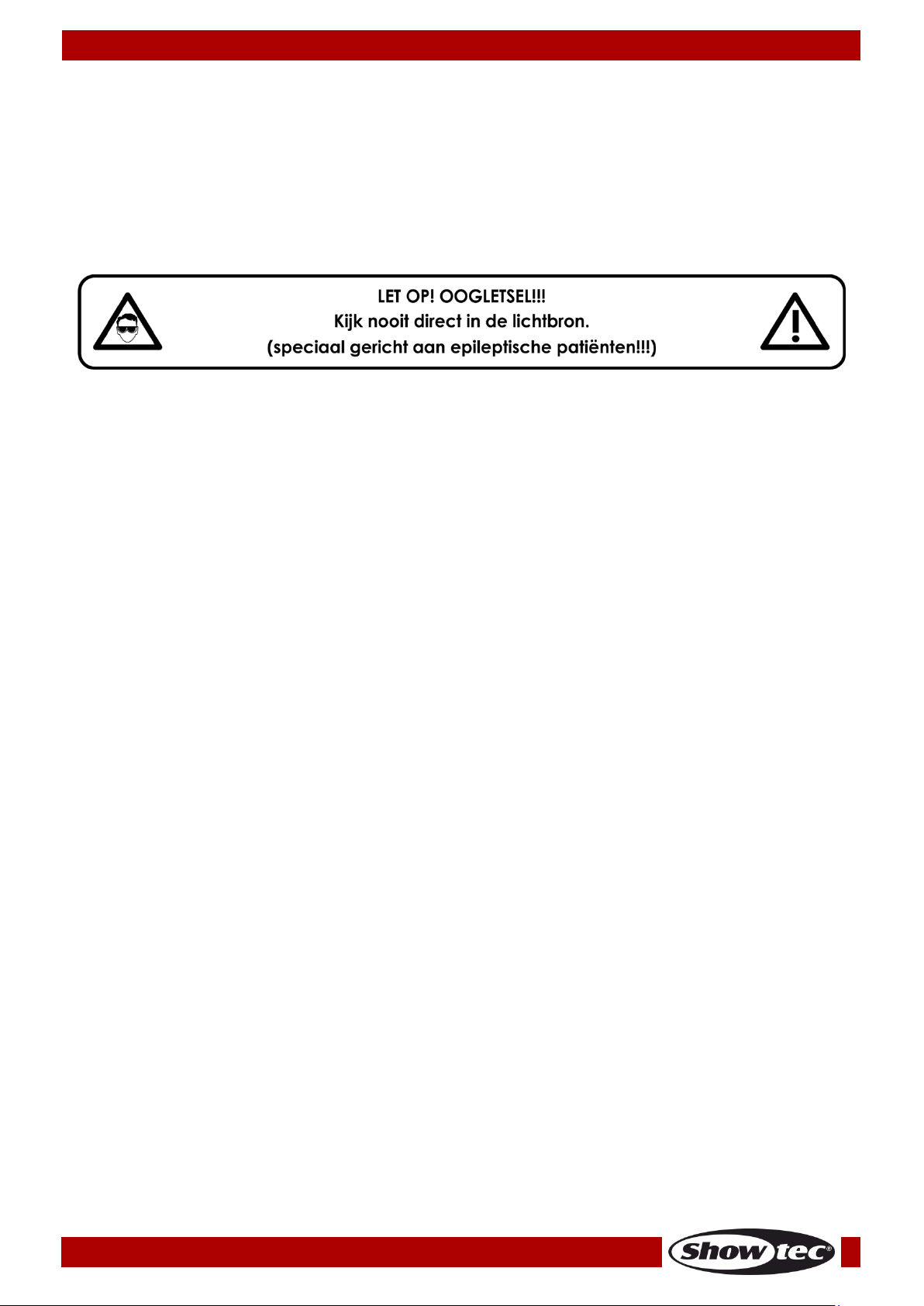

• Kijk nooit direct in de lichtbron.
• Laat geen kabels rondslingeren.
• Sluit dit apparaat niet aan op een dimmerpack.
• Schakel het apparaat niet snel achter elkaar aan en uit, dit kan de levensduur van het apparaat
verkorten.
• Raak tijdens het gebruik de behuizing van het apparaat niet met blote handen aan (de behuizing
wordt erg heet). Laat het apparaat minstens vijf minuten afkoelen voordat u het aanraakt.
• Stel het apparaat niet bloot aan schokken en trillingen. Voorkom het gebruik van brute kracht tijdens
de installatie of het gebruik van het apparaat.
• Gebruik het apparaat alleen binnenshuis en voorkom contact met water of andere vloeistoffen.
• Gebruik het apparaat uitsluitend nadat u hebt gecontroleerd of de behuizing goed is afgesloten en
of alle schroeven goed zijn vastgedraaid.
• Gebruik het apparaat uitsluitend als u bekend bent met de functies.
• Voorkom blootstelling aan vuur en plaats het apparaat niet in de buurt van ontvlambare vloeistoffen
of gassen.
• De behuizing moet tijdens het gebruik gesloten blijven.
• Laat altijd 50 cm ruimte vrij rond het apparaat, zodat de lucht goed kan circuleren.
• Als het apparaat niet in gebruik is of als het schoongemaakt moet worden, moet u de stekker uit het
stopcontact halen. Haal altijd de kabel met de stekker uit het stopcontact. Haal de stekker nooit uit
het stopcontact door aan het netsnoer te trekken.
• Zorg dat het apparaat niet blootgesteld wordt aan extreme hitte, vocht of stof.
• Zorg dat de netspanning niet hoger is dan de spanning die op de achterzijde vermeld staat.
• Zorg ervoor dat het netsnoer nooit bekneld raakt en gebruik het snoer niet als het is beschadigd.
Controleer van tijd tot tijd het apparaat en het netsnoer.
• Als de lens duidelijk beschadigd is, moet deze worden vervangen.
• Als het apparaat is gevallen of een klap heeft opgelopen, moet u onmiddellijk de stekker uit het
stopcontact trekken. Laat het apparaat voor gebruik nakijken door een gekwalificeerde technicus.
• Schakel het apparaat niet onmiddellijk in nadat het is blootgesteld aan grote
temperatuurschommelingen (bv. na transport). Condens kan het apparaat beschadigen. Laat het
apparaat uitgeschakeld op kamertemperatuur komen.
• Stop onmiddellijk met het gebruik van uw Showtec-apparaat als het niet goed werkt. Pak het
apparaat zorgvuldig in (bij voorkeur in de oorspronkelijke verpakking) en retourneer het voor
reparatie aan uw Showtec-dealer.
Page 6
5
Bestelcode: 43552
Spectral PC 1200Z IP
• Alleen voor gebruik door volwassenen. De fixture moet buiten het bereik van kinderen worden
gemonteerd. Laat het draaiende apparaat nooit onbeheerd achter.
• De gebruiker is verantwoordelijk voor de juiste plaatsing en het gebruik van de Spectral. De fabrikant
is niet aansprakelijk voor schade als gevolg van misbruik of onjuiste installatie van dit apparaat.
• Dit apparaat voldoet aan beschermingsklasse I. Het is daarom cruciaal dat de geel/groene
aansluiting geaard wordt.
• Reparaties, onderhoud en elektrische aansluitingen dienen uitsluitend door een gekwalificeerde
technicus uitgevoerd te worden.
• GARANTIE: geldig tot één jaar na aankoopdatum.
Bepalingen voor het gebruik
• Dit apparaat is niet ontworpen voor continu gebruik. Regelmatige onderbrekingen in het gebruik
zorgen dat het apparaat lange tijd zonder defecten meegaat.
• De afstand tussen de lichtbron en het projectievlak dient minimaal 1 meter te zijn.
• De maximale omgevingstemperatuur t
a
= 40 °C dient nooit te worden overschreden.
• De relatieve luchtvochtigheid mag niet hoger zijn dan 50%, met een omgevingstemperatuur van
40° C.
• Als dit apparaat gebruikt wordt op een andere wijze dan beschreven in deze handleiding, kan het
product beschadigd raken en zal de garantie vervallen.
• Ieder ander gebruik kan leiden tot gevaren als kortsluiting, brandwonden, elektrische schokken, het
ontploffen van lampen, vastlopen enz.
Hierbij brengt u de veiligheid van uzelf en anderen in gevaar!
Rigging
Volg de Europese en nationale richtlijnen met betrekking tot het ophangen van
apparatuur (rigging), opzetten van trussen en alle andere veiligheidskwesties.
Voer de installatie niet zelf uit!
Laat de installatie altijd uitvoeren door gekwalificeerd personeel!

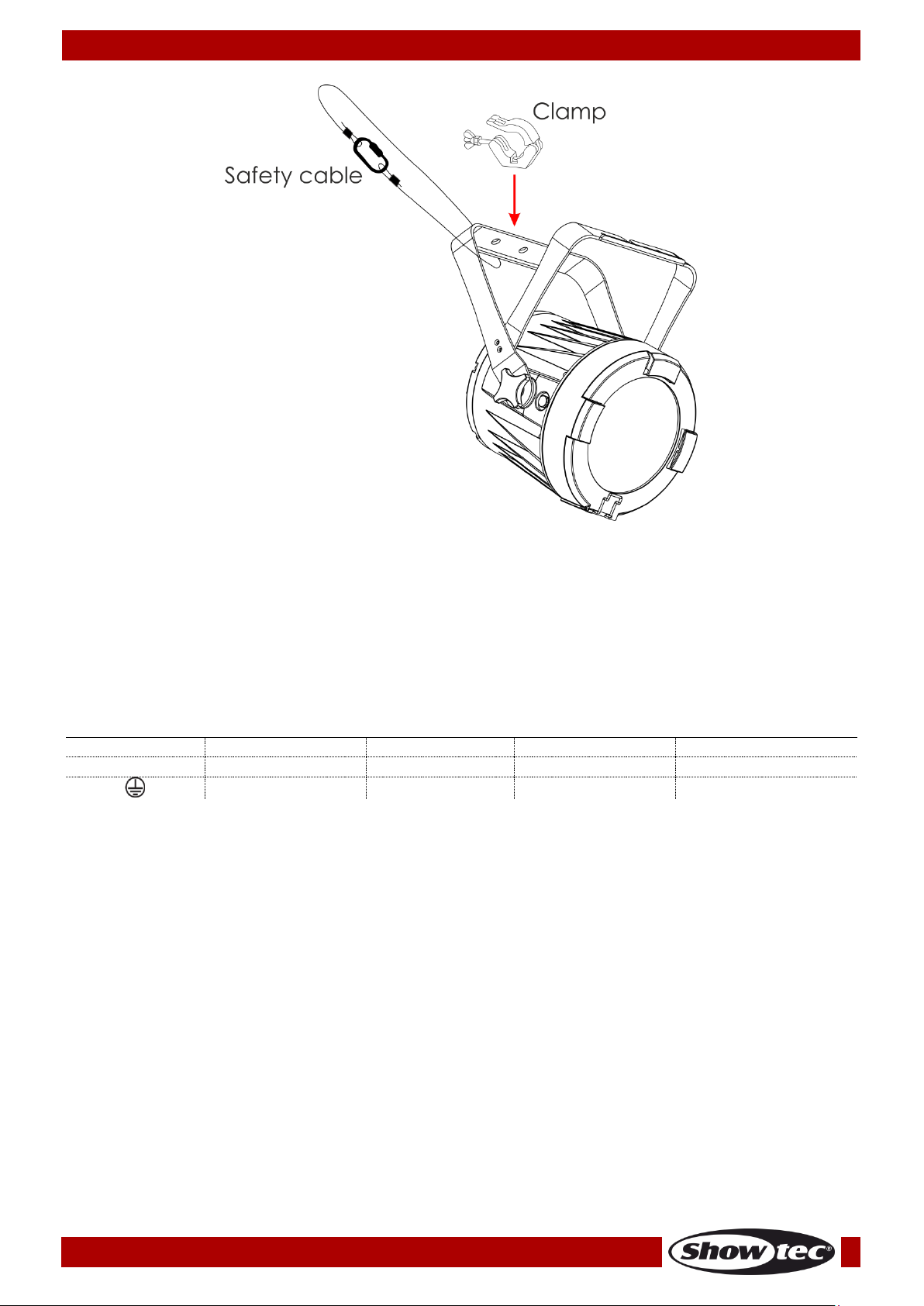

Procedure:
• Als de Spectral aan het plafond of hoge balken wordt gehangen, moeten professionele truss-
systemen gebruikt worden.
• Gebruik een klem om de Spectral met de montagebeugel aan het truss-systeem te bevestigen.
• De Spectral mag nooit vrij rondhangen.
• De installatie moet altijd beveiligd worden met een veiligheidsvoorziening, zoals een vangnet of een
veiligheidskabel.
• Bij het ophangen, demonteren of onderhouden van de Spectral moet u er altijd voor zorgen dat de
vloer onder de plaats van installatie is afgezet en dat er zich geen onbevoegden in de buurt
bevinden.
Page 7
6
Bestelcode: 43552
Spectral PC 1200Z IP
De Spectral kan op een vlakke podiumvloer worden geplaatst of met een klem aan een willekeurig soort
truss worden bevestigd.
Onjuiste installatie kan ernstig letsel en/of schade aan eigendommen veroorzaken!
Aansluiting op de netspanning
Sluit het apparaat met de stekker aan op de netspanning.
Let er altijd op of de juiste kleur kabel op de juiste plaats wordt aangesloten.
Internationaal
EU-kabel
VK-kabel
VS-kabel
Pen
L
BRUIN
ROOD
GEEL/KOPER
FASE
N
BLAUW
ZWART
ZILVER
NEUTRAAL
GEEL/GROEN
GROEN
GROEN
BESCHERMAARDE
Zorg dat het apparaat altijd goed is geaard!
Onjuiste installatie kan ernstig letsel en/of schade aan eigendommen veroorzaken!
Page 8
7
Bestelcode: 43552
Spectral PC 1200Z IP
Retourneren
Geretourneerde handelswaar moet voldoende gefrankeerd en in de originele verpakking worden
verzonden. Verzending onder rembours of via een antwoordnummer is niet mogelijk. De verpakking
moet duidelijk voorzien zijn van het retournummer (RMA-nummer). Geretourneerde producten zonder
retournummer worden geweigerd. Highlite zal aldus geretourneerde goederen of eventuele
aansprakelijkheid niet accepteren. Bel Highlite 0031-455667723 of stuur een e-mail naar
[email protected] en vraag een retournummer aan voordat u het apparaat verstuurt. Zorg dat u
het modelnummer, serienummer en een korte beschrijving van de reden voor retournering bij de hand
hebt. Verpak het apparaat goed, schade tijdens verzending als gevolg van ondeugdelijke verpakking
komt voor rekening van de klant. Highlite behoudt zich het recht voor naar eigen goeddunken
product(en) te repareren of te vervangen. Als suggestie willen we aangeven dat een stevige verpakking
zoals gebruikt door UPS, of een dubbelwandige doos altijd een veilige keuze is.
Opmerking: als u een retournummer ontvangt, noteer dan de volgende gegevens en sluit die bij in de
doos:
01) Uw naam
02) Uw adres
03) Uw telefoonnummer
04) Een korte beschrijving van het probleem
Claims
De klant is verplicht om de geleverde goederen onmiddellijk na ontvangst te controleren op
tekortkomingen en/of zichtbare gebreken, of deze controle uit te voeren na aankondiging dat de
goederen ter beschikking staan. Schade die optreedt tijdens de verzending valt onder de
verantwoordelijkheid van de pakketdienst en de schade moet daarom bij ontvangst van de
handelswaar aan de koerier worden gemeld.
Het is de verantwoordelijkheid van de klant om transportschade te melden en te claimen bij de
pakketdienst. Transportschade moet binnen één dag na ontvangst van de verzending bij ons worden
gemeld.
Eventuele retourzendingen moeten altijd gefrankeerd worden verzonden. De retourzending moet
vergezeld gaan van een brief met de reden voor retourzending. Onvoldoende gefrankeerde
retourzendingen worden geweigerd, tenzij anders schriftelijk overeengekomen.
Klachten die op ons betrekking hebben, moeten binnen tien werkdagen na ontvangst van de factuur
schriftelijk of per fax worden ingediend. Na deze periode worden klachten niet meer in behandeling
genomen.
Klachten worden alleen in behandeling genomen als de klant tot dusver aan alle voorwaarden van de
overeenkomst heeft voldaan, ongeacht de overeenkomst waaruit deze verplichting kan worden
afgeleid.
Page 9
8
Bestelcode: 43552
Spectral PC 1200Z IP
Beschrijving van het apparaat
Functies
De Spectral PC 1200Z IP is een ledfixture met groot vermogen en fantastische effecten.
• Ingangsspanning: AC 100-240 V, 50/60 Hz
• Stroomverbruik: 130 W
• Lichtbron: 1 x multichip RGBW-led
• Lux op 1 m: 163250 (stralingshoek = 4,5°)
• Besturingsprotocol: DMX-512
• DMX -personality's: 9, 9, 12, 17 kanalen
• LCD-display
• Dimmer: 0-100%
• Stroboscoop: 0-25 Hz
• Stralingshoek: 4,5° - 36°
• Besturing: Statische kleuren, Automatisch, master/slave, DMX-512
• Behuizing: gegoten aluminium
• Verbindingen: Pro Power-aansluiting IN/OUT met IP-classificatie, 3-polige en 5-polige XLR IN/OUT met
IP-classificatie
• Koeling: convectie
• IP-classificatie: IP65
• Afmetingen: 265 x 200 x 385 mm (LxBxH)
• Gewicht: 7,3 kg
Voorzijde
Afb. 01
01) Bevestigingsclip voor kleurenframes
02) Multichip RGBW-led
03) Stelschroef
04) montagebeugel
Page 10
9
Bestelcode: 43552
Spectral PC 1200Z IP
Achterzijde
Afb. 02
05) Lcd-display + besturingsknoppen
06) 3-polige DMX-signaalaansluiting IN met IP-classificatie
07) 5-polige DMX-signaalaansluiting IN met IP-classificatie
08) 100-240 V Pro power-aansluiting IN met IP-classificatie
09) 100-240 V Pro power-aansluiting OUT met IP-classificatie
10) 5-polige DMX-signaalaansluiting OUT met IP-classificatie
11) 3-polige DMX-signaalaansluiting OUT met IP-classificatie
12) Oog voor veiligheidskabel
Installatie
Verwijder alle verpakkingsmaterialen van de Spectral PC 1200Z IP. Controleer of alle schuimplastic en
opvulmaterialen zijn verwijderd. Sluit alle kabels aan.
Steek de stekker niet in het stopcontact tot het gehele systeem goed opgesteld en aangesloten is.
Trek altijd de stekker uit het stopcontact voordat u het apparaat schoonmaakt of reparaties uitvoert.
Schade als gevolg van het niet naleven van deze instructie valt niet onder de garantie.
Instellingen en gebruik
Volg de onderstaande aanwijzingen aangezien deze betrekking hebben op de besturingsstand van uw
voorkeur.
Voordat u de stekker in het stopcontact steekt, moet u altijd controleren of de netspanning overeenkomt
met de specificaties van het product. Gebruik een product dat bedoeld is voor 120 V niet op een
netspanning van 230 V, of omgekeerd.
Sluit het apparaat aan op het stopcontact.
Page 11
10
Bestelcode: 43552
Spectral PC 1200Z IP
Besturingsstanden
Er zijn 4 standen:
• Statische kleuren (handmatig)
• Ingebouwde programma's (automatisch)
• Master/slave
• DMX-512 (9, 9, 12, 17 kanalen)
Eén Spectral (statische kleuren)
01) Bevestig het apparaat aan een stevige truss. Laat minstens 50 centimeter aan alle kanten vrij voor
goede luchtcirculatie.
02) Gebruik altijd een veiligheidskabel (bestelnummer 70140/70141).
03) Steek de stekker van de voedingskabel in een passend stopcontact.
04) Is de Spectral niet aangesloten via een DMX-kabel, dan werkt deze als een afzonderlijk
(standalone) apparaat. Zie pagina 15 voor meer informatie over de statische kleuren.
Eén Spectral (ingebouwde programma's)
01) Bevestig het apparaat aan een stevige truss. Laat minstens 50 centimeter aan alle kanten vrij voor
goede luchtcirculatie.
02) Gebruik altijd een veiligheidskabel (bestelnummer 70140/70141).
03) Steek de stekker van de voedingskabel in een passend stopcontact.
04) Is de Spectral niet aangesloten via een DMX-kabel, dan werkt deze als een afzonderlijk
(standalone) apparaat. Zie pagina 16 voor meer informatie over de ingebouwde programma´s.
Meerdere Spectrals (master-slavebesturing)
01) Bevestig het apparaat op een stevige truss. Laat minstens 50 centimeter aan alle kanten vrij voor
goede luchtcirculatie.
02) Gebruik altijd een veiligheidskabel (bestelnummer 70140/70141).
03) Gebruik een 3-polige XLR-kabel om de Spectral aan te sluiten.
De pennen:
01) Aarde
02) Signaal -
03) Signaal +
04) Koppel de apparaten zoals getoond in afb. 03. Sluit de DMX Out-connector van de eerste eenheid
aan op de In-connector van de tweede eenheid met een DMX-kabel. Herhaal dit proces voor het
koppelen van het tweede, derde en vierde apparaat.
05) U kunt dezelfde functies gebruiken op het masterapparaat, zoals beschreven op pagina's 16-17
(statische kleuren en ingebouwde programma's). Dit betekent dat u op het master-apparaat de
door u gewenste stand instelt en alle slaves reageren hetzelfde als het master-apparaat.
Meerdere Spectrals (master-slavebesturing)
Afb. 03
Page 12
11
Bestelcode: 43552
Spectral PC 1200Z IP
Meerdere Spectrals (DMX-besturing)
01) Bevestig het apparaat aan een stevige truss. Laat minstens 50 centimeter aan alle kanten vrij voor
goede luchtcirculatie.
02) Gebruik altijd een veiligheidskabel (bestelnummer 70140/70141).
03) Gebruik een 3-polige XLR-kabel om de Spectrals en andere apparaten aan te sluiten.
04) Koppel de apparaten zoals getoond in afb. 04. Sluit een lichtcontroller aan op de DMX-ingang van
het eerste apparaat met behulp van een DMX-kabel. Sluit de DMX-uitgang van de eerste eenheid
aan op de ingang van de tweede eenheid met een DMX-kabel. Herhaal dit proces voor het
koppelen van het tweede, derde en vierde apparaat.
05) Sluit de voedingskabel aan: steek het netsnoer in de speciale Pro Power-ingang met IP-classificatie
van elk apparaat, en steek vervolgens de andere uiteinden van de netsnoeren in een geschikt
stopcontact. Begin bij het eerste apparaat. Steek de stekker niet in het stopcontact tot het gehele
systeem goed opgesteld en aangesloten is.
DMX-opstelling meerdere Spectrals
Afb. 04
Opmerking: sluit alle kabels aan voordat u de stekker in het stopcontact steekt
Page 13
12
Bestelcode: 43552
Spectral PC 1200Z IP
Het koppelen van fixtures
Voor het uitvoeren van lichtshows op één of meerdere fixtures met een DMX-512-controller of het
uitvoeren van gesynchroniseerde shows op twee of meerdere fixtures in een master-slaveopstelling hebt
u een seriële datalink nodig. Het gecombineerde aantal benodigde kanalen voor alle fixtures op een
seriële datalink bepaalt het aantal fixtures dat de datalink kan aansturen.
Belangrijk:
Fixtures op een seriële datalink moeten in een enkele lijn aan elkaar worden gekoppeld.
Om te voldoen aan de EIA-485-norm mogen er niet meer dan 30 apparaten worden
aangesloten op een enkele datalink. Het aansluiten van meer dan 30 fixtures op een
enkele datalink zonder gebruik te maken van een optisch geïsoleerde DMX-splitter kan
leiden tot interferentie op het digitale DMX-signaal.
Aanbevolen maximale afstand voor DMX-datalink: 100 meter
Aanbevolen maximumaantal fixtures op een DMX-datalink: 30 fixtures
Aanbevolen maximumaantal fixtures op een voedingslink: op 110 V: 7 fixtures
Aanbevolen maximumaantal fixtures op een voedingslink: op 240 V: 14 fixtures
Datakabels
Voor het koppelen van fixtures hebt u datakabels nodig. U kunt door DAP Audio gecertificeerde DMXkabels direct bestellen bij de dealer/distributeur, of deze zelf maken. Als u ervoor kiest uw eigen kabels te
maken, moet u datakabels gebruiken met een hoge signaalkwaliteit die minder gevoelig zijn voor
elektromagnetische interferentie.
DAP Audio DMX-datakabels
• DAP Audio-basismicrofoonkabel voor allround gebruik. Gebalanceerd. XLR/M 3-polig > XLR/F 3-polig.
Bestelcode FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120 (20 m).
• DAP Audio X-type datakabel XLR/M 3-pin > XLR/F 3-pin. Bestelcode FLX0175 (0,75 m), FLX01150
(1,5 m), FLX013 (3 m), FLX016 (6 m), FLX0110 (10 m).
• DAP Audio-kabel voor de veeleisende gebruiker, met uitzonderlijke geluidskwaliteit en een stekker
gemaakt door Neutrik®. Bestelcode FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m).
• DAP Audio-kabel voor de veeleisende gebruiker, met uitzonderlijke geluidskwaliteit en een stekker
gemaakt door Neutrik®. Bestelcode FL7275 (0,75 m), FL72150 (1,5 m), FL723 (3 m), FL726 (6 m), FL7210
(10 m).
• DAP Audio 110 Ohm kabel met digitale signaaltransmissie. Bestelcode FL0975 (0,75 m), FL09150
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m).
Opmerking: sluit de Spectrals aan met de speciale XLR-kabels voor gebruik buiten.
FL73150 1,5 m IP65 XLR/M 3p. > XLR/F 3p. Neutrik
FL733 3,0 m IP65 XLR/M 3p. > XLR/F 3p. Neutrik
FL736 6,0 m IP65 XLR/M 3p. > XLR/F 3p. Neutrik
FL7310 10 m IP65 XLR/M 3p. > XLR/F 3p. Neutrik
De Spectral PC 1200Z IP kan in de besturingsstand aangestuurd worden door de controller, of zonder
controller in standalonestand.
Page 14
13
Bestelcode: 43552
Spectral PC 1200Z IP
Bedieningspaneel
A) Lcd-display
B) Knop MENU
C) Knop ENTER
D) Knop UP (Omhoog)
E) Knop DOWN (Omlaag)
Afb. 05
Besturingsstand
De fixtures worden individueel aangestuurd via een datalink en aangesloten op de controller.
De fixtures reageren op het DMX-signaal uit de controller. (Als u het DMX-adres selecteert en opslaat,
geeft de controller de volgende keer het opgeslagen DMX-adres weer.)
DMX-adrestoewijzing
Met het bedieningspaneel op de voorkant van de voet kunt u DMX-fixtureadressen toewijzen. Dit is het
eerste kanaal waarmee de Spectral zal reageren op de controller.
Merk op dat het apparaat beschikt over 17 kanalen als u de controller gebruikt.
Zorg dat u de DMX-adressen goed instelt als u meerdere Spectrals gebruikt.
Het DMX-adres van de eerste Spectral dient daarom 1(001) te zijn, het DMX-adres van de tweede
Spectral dient 1+17=18 (018) te zijn, het DMX-adres van de derde Spectral dient 18+17=35 (035) te zijn.
Zorg dat er geen overlappende kanalen optreden, om elke Spectral correct aan te kunnen sturen. Als
twee of meer Spectrals hetzelfde adres hebben, zullen deze gelijktijdig werken.
Besturing:
Nadat u een adres hebt toegewezen aan alle Spectral-fixtures, kunt u deze gebruiken via uw
verlichtingscontroller.
Opmerking: na het inschakelen detecteert de Spectral automatisch of er DMX 512-data worden
ontvangen.
Zo niet, dan is het probleem mogelijk:
• De XLR-kabel van de controller is niet aangesloten op de ingang van de Matrix Blinder.
• De controller is uitgeschakeld of defect, de kabel of de aansluiting is defect of de signaalkabels in
de invoerstekker zijn omgewisseld.
Opmerking: u moet een XLR-eindplug (met 120 Ohm) in de laatste fixture plaatsen voor een goede
gegevenstransmissie over de DMX-datalink.
Weergave uit na 20 seconden
Het display wordt uitgeschakeld als er langer dan 20 seconden geen knop wordt ingedrukt.
Druk op een van de knoppen op het bedieningspaneel om het display te verlichten: MENU, ENTER, UP of
DOWN
Zodra u een van deze knoppen indrukt, wordt het display verlicht.
Page 15
14
Bestelcode: 43552
Spectral PC 1200Z IP
Menuoverzicht
Page 16
15
Bestelcode: 43552
Spectral PC 1200Z IP
Hoofdmenuopties

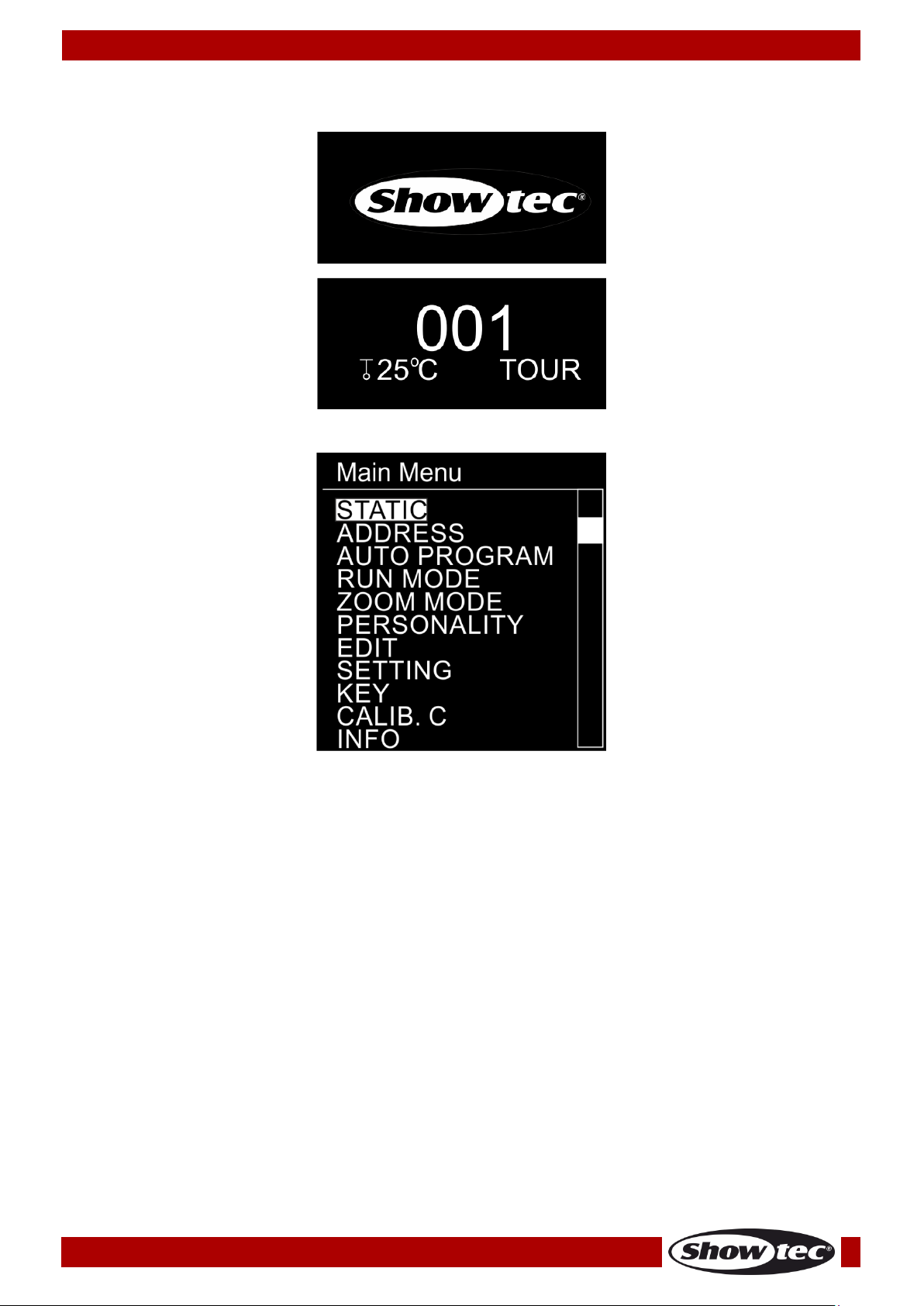

01) Bij het opstarten toont het display afwisselend twee schermen:
02) Druk op de knop ENTER om het menu te openen. Het display ziet er als volgt uit:
03) Druk op de knoppen UP/DOWN om door de menu's te navigeren.
04) Druk op de knop ENTER om het gewenste menu te openen.
05) Druk op de knop MENU om naar het vorige scherm te gaan.
1. Statische kleuren
Met dit menu kunt u de statische kleuren instellen.
01) Druk in het hoofdmenu op de knoppen UP/DOWN om STATIC te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om te navigeren door de statische kleuren (RED, GREEN, BLUE,
WHITE), ZOOM en STROBE.
04) Nadat u de gewenste kleur hebt geselecteerd, drukt u op ENTER om het bewerkingsmenu te
openen.
05) Druk op de knoppen UP/DOWN om de kleurintensiteit in te stellen. Het instelbereik ligt tussen 0-255,
van donker naar licht.
06) Druk op de knop ENTER om naar ZOOM te gaan. Druk op de knoppen UP/DOWN om de zoomfactor
in te stellen. Het instelbereik ligt tussen 0-255, van klein tot groot.
07) Druk op de knop ENTER om naar STROBE te gaan. Druk op de knoppen UP/DOWN om de
stroboscoopfrequentie te verhogen of verlagen. Het instelbereik ligt tussen 0-25, van UIT tot een
hoge stroboscoopfrequentie.
08) U kunt rood, groen, blauw en wit combineren om een oneindig bereik aan kleuren te creëren (0-
255).
Page 17
16
Bestelcode: 43552
Spectral PC 1200Z IP
2. DMX-adres
In dit menu kunt u het gewenste DMX-startadres instellen.
01) Druk in het hoofdmenu op de knoppen UP/DOWN om ADDRESS te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om het gewenste DMX-adres in te stellen. Het instelbereik ligt tussen
001-512.
04) Druk op de knop ENTER om de instellingen te bewaren.
3. Ingebouwde programma's
Met dit menu kunt u de ingebouwde programma's instellen.
01) Druk in het hoofdmenu op de knoppen UP/DOWN om AUTO te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om een van de 10 niet-bewerkbare ingebouwde programma's te
kiezen (AUTO1-AUTO10) en 10 voorinstellingen (PROGRAM1-PROGRAM10) die u kunt bewerken in de
bewerkingsstand (zie pagina 18).
04) Druk op de knop ENTER om het gewenste ingebouwde programma te selecteren.
05) Als u een van de programma's hebt gekozen (AUTO1-AUTO10), drukt u op de knop ENTER om verder
te gaan naar de snelheidsinstellingen van het programma.
06) Druk op de knoppen UP/DOWN om de programmasnelheid in te stellen. Het instelbereik ligt tussen 0-
255, van langzaam tot snel.
07) Het apparaat zal nu het gewenste ingebouwde programma uitvoeren.
4. Master-slavestand
Met dit menu kunt u het toestel als een slave instellen.
01) Druk in het hoofdmenu op de knoppen UP/DOWN om RUN MODE te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om tussen de twee opties te schakelen: DMX en SLAVE.
04) Als u DMX kiest, werkt het apparaat in de DMX-/masterstand.
05) Als u SLAVE kiest, werkt het apparaat in de slavestand. Dat betekent dat het hetzelfde reageert als
het masterapparaat.
5. Zoomstand
In dit menu kunt u de zoomstand instellen.
01) Druk in het hoofdmenu op de knoppen UP/DOWN om ZOOM MODE te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om tussen de twee opties te schakelen: ZOOM 1 en ZOOM2.
Page 18
17
Bestelcode: 43552
Spectral PC 1200Z IP
6. Personality (DMX-kanaalstanden)
In dit menu kunt u de gewenste DMX-kanaalstand instellen (personality).
01) Druk in het hoofdmenu op de knoppen UP/DOWN om PERSONALITY te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om door de volgende DMX-kanaalstanden te navigeren:
HSIC:
9 kanalen
SSP:
9 kanalen
TOUR:
12 kanalen
TR16:
17 kanalen
7. Bewerkingsstand
In dit menu kunt u aangepaste shows maken.
01) Druk in het hoofdmenu op de knoppen UP/DOWN om EDIT te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om het gewenste programma (PROGRAM1 – PROGRAM10) te
kiezen.
04) Elk aangepast programma bevat 30 bewerkbare scènes. Gebruik de knoppen UP/DOWN om de
gewenste scène te selecteren.
05) Druk op de knop ENTER om de scène-instellingen te openen.
06) Druk op de knoppen UP/DOWN om te navigeren door de opties RED, GREEN, BLUE, WHITE, ZOOM,
STROBE, TIME en FADE.
07) Als u RED, GREEN, BLUE of WHITE kiest, drukt u op de knop ENTER om het menu te openen.
08) Druk op de knoppen UP/DOWN om de intensiteit van de led te verhogen of verlagen. Het
instelbereik ligt tussen 0-255, van UIT tot VOL VERMOGEN.
09) Als u ZOOM kiest, drukt u op de knop ENTER om het menu te openen.
10) Druk op de knoppen UP/DOWN om de zoomfactor in te stellen. Het instelbereik ligt tussen 0-255, van
klein tot groot.
11) Als u STROBE kiest, drukt u op de knop ENTER om het menu te openen.
12) Druk op de knoppen UP/DOWN om de stroboscoopfrequentie in te stellen. Het instelbereik ligt tussen
0-25, van UIT tot een hoge frequentie.
13) Als u TIME kiest, drukt u op de knop ENTER om het menu te openen.
14) Druk op de knoppen UP/DOWN om de duur van een scène in te stellen. Het instelbereik ligt tussen 0-
255, van 0 tot 255 seconden.
15) Als u FADE kiest, drukt u op de knop ENTER om het menu te openen.
16) Druk op de knoppen UP/DOWN om de fadetijd tussen bepaalde scènes in te stellen. Het instelbereik
ligt tussen 0-255, van 0 tot 255 seconden.
Page 19
18
Bestelcode: 43552
Spectral PC 1200Z IP
7.1. Een aangepast programma maken
01) Begin met PROGRAM1 en maak de gewenste instellingen in SCENE-01, SCENE-02 enzovoort.
02) Op die manier kunt u maximaal 30 scènes toevoegen.
03) Ga vervolgens verder met PROGRAM2 en maak weer maximaal 30 scènes.
04) Zo kunt u verdergaan totdat u PROGRAM10, SCENE-30 hebt bereikt.
05) U kunt dus 300 afzonderlijke scènes maken.
8. Instellingen
Met dit menu kunt u de instellingen van het apparaat wijzigen.
01) Druk in het hoofdmenu op de knoppen UP/DOWN om SETTING te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Voer het wachtwoord in om het menu te openen. Druk achtereenvolgens op deze knoppen: UP,
DOWN, UP, DOWN en daarna ENTER om te bevestigen.
04) Druk op de knoppen UP/DOWN om door de volgende menu's te navigeren: Upload, Reset, Color,
Dimmer, DMX Error, PWM, Full_Power CCT.
8.1. Upload
In dit menu kunt u huidige programma's exporteren van het masterapparaat naar de aangesloten
slaveapparaten.
01) Druk in het menu SETTING op de knoppen UP/DOWN om UPLOAD te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Voer het wachtwoord in om het menu te openen. Druk achtereenvolgens op deze knoppen: UP,
DOWN, UP, DOWN en daarna ENTER om te bevestigen.
04) Het apparaat licht geel op. Op het display wordt OK weergegeven wanneer het proces is voltooid.
05) Als er problemen optreden tijdens het exporteren, lichten de master- en slaveapparaten rood op.
06) Wanneer de bewerking is voltooid, lichten de master- en slaveapparaten groen op.
8.2. Reset
In dit menu kunt u de aangepaste programma's resetten.
01) Druk in het menu SETTING op de knoppen UP/DOWN om RESET te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Voer het wachtwoord in om het menu te openen. Druk achtereenvolgens op deze knoppen: UP,
DOWN, UP, DOWN en daarna ENTER om te bevestigen.
04) Op het display wordt OK weergegeven wanneer het proces is voltooid. De aangepaste
programma's zijn gereset.
Page 20
19
Bestelcode: 43552
Spectral PC 1200Z IP
8.3. Kleur
In dit menu kunt u de kleurkalibratie instellen.
01) Druk in het menu SETTING op de knoppen UP/DOWN om COLOR te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om tussen de drie opties te schakelen: RGBW, OFF, UC
04) Als u RGBW kiest, wordt RGB TO WHITE geactiveerd. Oftewel RGB = 255, 255, 255. De weergegeven
kleur is de kleur die u hebt ingesteld in CALIB. C > RGBW menu (10. Kalibratie, pagina 21).
05) Als u OFF kiest, worden de RGB-waarden niet aangepast en is de output maximaal.
06) Als u UC kiest, wordt de RGB-output ingesteld op een vooringestelde universele standaardkleur.
Daarmee wordt de kleurbalans van verschillende Spectral-versies hetzelfde ingesteld.
8.4. Dimmer
In dit menu kunt u de dimmer instellen.
01) Druk in het menu SETTING op de knoppen UP/DOWN om DIMMER te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om een van de vier opties voor de dimmersnelheid te kiezen: DIM1-
DIM4, van snel tot langzaam en OFF.
04) Als u OFF kiest, zijn RGBW en de masterdimmer lineair.
8.5. DMX-fout
In dit menu bepaalt u het gedrag van het apparaat in het geval dat het DMX-signaal wegvalt.
01) Druk in het menu SETTING op de knoppen UP/DOWN om DMX ERROR te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP en DOWN om tussen de twee opties te schakelen: BLACK en SAVE.
04) Als u BLACK kiest, gaat de Spectral uit als het DMX-signaal wegvalt.
05) Als u SAVE kiest, blijft de Spectral werken op basis van het laatste ontvangen DMX-signaal. Dit
voorkomt onderbrekingen.
8.6. PWM-frequentie
In dit menu kunt u de PWM-frequentie instellen.
01) Druk in het menu SETTING op de knoppen UP/DOWN om PWM te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om de gewenste PWM-frequentie te kiezen. De beschikbare opties
zijn: 600 Hz, 1200 Hz, 2000 Hz, 2400 Hz, 6000 Hz, 25000 Hz.
04) Hoe hoger de PWM-frequentie, hoe lager de grijsschaal van de dimmer.
8.7. Kleurtemperatuur
In dit menu kunt u de kleurtemperatuur instellen.
01) Druk in het menu SETTING op de knoppen UP/DOWN om FULL_POWER CCT te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om de gewenste kleurtemperatuur te kiezen. De beschikbare opties
zijn: 3200K, 4200K, 5600K, NORMAL.
9. Vergrendeling
Met dit menu kunt u selecteren of de veiligheidsvergrendeling actief is.
01) Druk in het hoofdmenu op de knoppen UP/DOWN om KEY te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Druk op de knoppen UP/DOWN om te kiezen tussen ON en OFF.
04) Als u ON kiest en het display uit gaat na 25 seconden inactiviteit, moet u het wachtwoord invoeren
om het hoofdmenu te openen (druk achtereenvolgens op de volgende knoppen: UP, DOWN, UP,
DOWN en daarna ENTER om te bevestigen).
05) Als u OFF kiest, wordt het hoofdmenu niet vergrendeld.
Page 21
20
Bestelcode: 43552
Spectral PC 1200Z IP
10. Kalibratie
In dit menu kunt u de kleuren van het apparaat kalibreren.
01) Druk in het hoofdmenu op de knoppen UP/DOWN om CALIB te selecteren. C.
02) Druk op de knop ENTER om het menu te openen.
03) Voer het wachtwoord in om het menu te openen. Druk achtereenvolgens op deze knoppen: UP,
DOWN, UP, DOWN en daarna ENTER om te bevestigen.
04) Druk op de knoppen UP/DOWN om te navigeren tussen WHITE (kalibratie wit) en RGBW (RGBW-
kalibratie).
10.1. Kalibratie wit
In dit menu kunt u de temperatuur van de ingebouwde kleur wit instellen.
01) Als u WHITE hebt gekozen, drukt u op de knop ENTER om het menu te openen.
02) Druk op de knoppen UP/DOWN om een van de twaalf voorinstellingen voor wit te kiezen: WHITE-01 –
WHITE-12.
03) Nadat u de gewenste voorinstelling hebt geselecteerd, drukt u op ENTER om het submenu te
openen.
04) Druk op ENTER om te schakelen tussen RED, GREEN, BLUE en WHITE.
05) Druk op de knoppen UP/DOWN om de intensiteit van de gekozen kleur te verhogen of verlagen. Het
instelbereik van elke kleur ligt tussen 0-255, van UIT tot VOL VERMOGEN.
10.2. RGBW-kalibratie
In dit menu kunt u de temperatuur van de kleur wit instellen met behulp van RGB-kleuren.
01) Als u RGBW hebt gekozen, drukt u op ENTER om het menu te openen.
02) Druk op ENTER om te schakelen tussen RED, GREEN en BLUE.
03) Nadat u de gewenste kleur hebt geselecteerd, drukt u op ENTER om te bewerken.
04) Druk op de knoppen UP/DOWN om de kleurintensiteit in te stellen. Het instelbereik ligt tussen 0-255,
van UIT tot VOL VERMOGEN.
11. Informatie
In dit menu kunt u de huidige softwareversie en RDM-informatie weergeven.
01) Druk in het hoofdmenu op de knoppen UP/DOWN om INFO te selecteren.
02) Druk op de knop ENTER om het menu te openen.
03) Als u VERSION kiest, drukt u nogmaals op ENTER om het submenu te openen.
04) U kunt nu de huidige softwareversie bekijken.
05) Als u RDM hebt gekozen, drukt u op ENTER om het submenu te openen.
06) U kunt UID (apparaatcode) en LABEL (apparaatnaam) weergeven als u RDM gebruikt.
Page 22
21
Bestelcode: 43552
Spectral PC 1200Z IP
DMX-kanalen
9 kanalen (HSIC)
Kanaal 1 – Dimmerintensiteit
0-255
Geleidelijke afstemming van donker tot licht 0-100%
Kanaal 2 – Tint (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming tint, van 0-100%
Kanaal 3 – Tint fijn (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke fijnafstemming tint, van 0-100%
Kanaal 4 – Kleurverzadiging rood (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Afstemming verzadiging, van 0-100%
Kanaal 5 – Kleurenmacro's (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-10
Geen functie
11-30
Wit 1: 2700K
31-50
Wit 2: 3000K
51-70
Wit 3: 3200 K
71-90
Wit 4: 3500K
91-110
Wit 5: 4000K
111-130
Wit 6: 4200K
131-150
Wit 7: 4500K
151-170
Wit 8: 5600K
171-190
Wit 9: 6000K
191-210
Wit 10: 6500K
211-230
Wit 11: 7200K
231-255
Wit 12: 8000K
Kanaal 6 – Stroboscoop (kanaal 1 en 2, kanaal 3 of 4 moet zijn ingesteld op een waarde tussen 1-255 en
kanaal 5 op een waarde tussen 11-255 )
0-9
Geen functie
10-99
Stroboscoop, flitsfrequentie, van langzaam tot snel (0-25Hz)
100-109
Geen functie
110-179
Pulsstroboscoop, van langzaam tot snel
180-189
Geen functie
190-255
Willekeurige stroboscoop, van langzaam tot snel
Kanaal 7 – Zoom
0-255
Zoominstelling, van klein naar groot
Kanaal 8 – Zoomfuncties
0-200
Geen functie
201-220
Zoom reset
221-255
Geen functie
Kanaal 9 – Dimmersnelheid
0-9
Geen functie
10-29
Lineaire dimmer
30-69
Niet-lineaire dimmer 1 (snelste)
70-129
Niet-lineaire dimmer 2
130-189
Niet-lineaire dimmer 3
190-255
Niet-lineaire dimmer 4 (langzaamste)
Page 23
22
Bestelcode: 43552
Spectral PC 1200Z IP
9 kanalen (SSP)
Kanaal 1 – Dimmerintensiteit
0-255
Geleidelijke afstemming van donker tot licht 0-100%
Kanaal 2 – Rood (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming rood van 0-100%
Kanaal 3 – Groen (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming groen van 0-100%
Kanaal 4 – Blauw (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming blauw van 0-100%
Kanaal 5 – Wit (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming wit van 0-100%
Kanaal 6 - Stroboscoop (kanalen 1 en 2, kanaal 3, kanaal 4 of kanaal 5 moet zijn ingesteld op een
waarde tussen 1-255 )
0-9
Geen functie
10-99
Stroboscoop, flitsfrequentie, van langzaam tot snel (0-25Hz)
100-109
Geen functie
110-179
Pulsstroboscoop, van langzaam tot snel
180-189
Geen functie
190-255
Willekeurige stroboscoop, van langzaam tot snel
Kanaal 7 – Zoom
0-255
Zoominstelling, van klein naar groot
Kanaal 8 – Zoomfuncties
0-200
Geen functie
201-220
Zoom reset
221-255
Geen functie
Kanaal 9 – Dimmersnelheid
0-9
Geen functie
10-29
Lineaire dimmer
30-69
Niet-lineaire dimmer 1 (snelste)
70-129
Niet-lineaire dimmer 2
130-189
Niet-lineaire dimmer 3
190-255
Niet-lineaire dimmer 4 (langzaamste)
Page 24
23
Bestelcode: 43552
Spectral PC 1200Z IP
12 kanalen (TOUR)
Kanaal 1 – Dimmerintensiteit
0-255
Geleidelijke afstemming van donker tot licht 0-100%
Kanaal 2 – Rood (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming rood van 0-100%
Kanaal 3 – Groen (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming groen van 0-100%
Kanaal 4 – Blauw (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming blauw van 0-100%
Kanaal 5 – Wit (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming wit van 0-100%
Kanaal 6 – Macro's (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-10
Geen functie
11-30
Rood 100% / Groen omhoog / Blauw 0%
31-50
Rood omlaag / Groen 100% / Blauw 0%
51-70
Rood 0% / Groen 100% / Blauw omhoog
71-90
Rood 0% / Groen omlaag / Blauw 100%
91-110
Rood omhoog / Groen 0% / Blauw 100%
111-130
Rood 100% / Groen 0% / Blauw omlaag
131-150
Rood 100% / Groen omhoog / Blauw omhoog
151-170
Rood omlaag / Groen omlaag / Blauw 100%
171-195
Rood 100% / Groen 100% / Blauw 100% / Wit 100%
196-200
Wit 1: 2700K
201-205
Wit 2: 3000K
206-210
Wit 3: 3200 K
211-215
Wit 4: 3500K
216-220
Wit 5: 4000K
221-225
Wit 6: 4200K
226-230
Wit 7: 4500K
231-235
Wit 8: 5600K
236-240
Wit 9: 6000K
241-245
Wit 10: 6500K
246-250
Wit 11: 7200K
251-255
Wit 12: 8000K
Kanaal 7 – Stroboscoop (kanaal 1 en 2, 3, 4 of 5 moet zijn ingesteld op een waarde tussen 1-255 en
kanaal 6 moet zijn ingesteld op een waarde tussen 11-255 )
0-9
Geen functie
10-99
Stroboscoop, flitsfrequentie, van langzaam tot snel (0-25Hz)
100-109
Geen functie
110-179
Pulsstroboscoop, van langzaam tot snel
180-189
Geen functie
190-255
Willekeurige stroboscoop, van langzaam tot snel
Page 25
24
Bestelcode: 43552
Spectral PC 1200Z IP
Kanaal 8 – Ingebouwde programma's/aangepaste programma's
0-40
Geen functie
41-50
Auto 1
51-60
Auto 2
61-70
Auto 3
71-80
Auto 4
81-90
Auto 5
91-100
Auto 6
101-110
Auto 7
111-120
Auto 8
121-130
Auto 9
131-140
Auto 10
141-150
Programma 1
151-160
Programma 2
161-170
Programma 3
171-180
Programma 4
181-190
Programma 5
191-200
Programma 6
201-210
Programma 7
211-220
Programma 8
221-230
Programma 9
231-255
Programma 10
Kanaal 9 – Snelheid automatische programma's
(kanaal 8 moet zijn ingesteld op een waarde tussen 41-140 )
0-255
Snelheidsregeling, van langzaam tot snel
Kanaal 10 – Zoom
0-255
Zoominstelling, van klein naar groot
Kanaal 11 – Zoomfuncties
0-200
Geen functie
201-220
Zoom reset
221-255
Geen functie
Kanaal 12 – Dimmersnelheid
0-9
Geen functie
10-29
Lineaire dimmer
30-69
Niet-lineaire dimmer 1 (snelste)
70-129
Niet-lineaire dimmer 2
130-189
Niet-lineaire dimmer 3
190-255
Niet-lineaire dimmer 4 (langzaamste)
Page 26
25
Bestelcode: 43552
Spectral PC 1200Z IP
17 kanalen (TR16)
Kanaal 1 – Dimmerintensiteit
0-255
Geleidelijke afstemming van donker tot licht 0-100%
Kanaal 2 – Dimmer fijn
0-255
Fijnafstemming dimmer, van donker tot licht 0-100%
Kanaal 3 - Rood (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming rood van 0-100%
Kanaal 4 – Fijnafstemming rood (kanaal 2 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Fijnafstemming rood, van 0-100%
Kanaal 5 – Groen (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming groen van 0-100%
Kanaal 6 – Fijnafstemming groen (kanaal 2 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Fijnafstemming groen, van 0-100%
Kanaal 7 – Blauw (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming blauw van 0-100%
Kanaal 8 – Fijnafstemming blauw (kanaal 2 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Fijnafstemming blauw, van 0-100%
Kanaal 9 – Wit (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Geleidelijke afstemming wit van 0-100%
Kanaal 10 – Fijnafstemming wit (kanaal 2 moet zijn ingesteld op een waarde tussen 1-255 )
0-255
Fijnafstemming wit, van 0-100%
Kanaal 11 – Macro's (kanaal 1 moet zijn ingesteld op een waarde tussen 1-255 )
0-10
Geen functie
11-30
Rood 100% / Groen omhoog / Blauw 0%
31-50
Rood omlaag / Groen 100% / Blauw 0%
51-70
Rood 0% / Groen 100% / Blauw omhoog
71-90
Rood 0% / Groen omlaag / Blauw 100%
91-110
Rood omhoog / Groen 0% / Blauw 100%
111-130
Rood 100% / Groen 0% / Blauw omlaag
131-150
Rood 100% / Groen omhoog / Blauw omhoog
151-170
Rood omlaag / Groen omlaag / Blauw 100%
171-195
Rood 100% / Groen 100% / Blauw 100% / Wit 100%
196-200
Wit 1: 2700K
201-205
Wit 2: 3000K
206-210
Wit 3: 3200 K
211-215
Wit 4: 3500K
216-220
Wit 5: 4000K
221-225
Wit 6: 4200K
226-230
Wit 7: 4500K
231-235
Wit 8: 5600K
236-240
Wit 9: 6000K
241-245
Wit 10: 6500K
Page 27
26
Bestelcode: 43552
Spectral PC 1200Z IP
246-250
Wit 11: 7200K
251-255
Wit 12: 8000K
Kanaal 12 – Stroboscoop (kanaal 1 en 3, 4, 5, 6, 7, 8, 9 of 10 moet zijn ingesteld op een waarde tussen 1-
255 en kanaal 11 op een waarde tussen 11-255 )
0-9
Geen functie
10-99
Stroboscoop, flitsfrequentie, van langzaam tot snel (0-25Hz)
100-109
Geen functie
110-179
Pulsstroboscoop, van langzaam tot snel
180-189
Geen functie
190-255
Willekeurige stroboscoop, van langzaam tot snel
Kanaal 13 – Ingebouwde programma's/aangepaste programma's
0-40
Geen functie
41-50
Auto 1
51-60
Auto 2
61-70
Auto 3
71-80
Auto 4
81-90
Auto 5
91-100
Auto 6
101-110
Auto 7
111-120
Auto 8
121-130
Auto 9
131-140
Auto 10
141-150
Programma 1
151-160
Programma 2
161-170
Programma 3
171-180
Programma 4
181-190
Programma 5
191-200
Programma 6
201-210
Programma 7
211-220
Programma 8
221-230
Programma 9
231-255
Programma 10
Kanaal 14 – Snelheid automatische programma's
(kanaal 13 moet zijn ingesteld op een waarde tussen 41-140 )
0-255
Snelheidsregeling, van langzaam tot snel
Kanaal 15 – Zoom
0-255
Zoominstelling, van klein naar groot
Kanaal 16 – Zoomfuncties
0-200
Geen functie
201-220
Zoom reset
221-255
Geen functie
Kanaal 17 – Dimmersnelheid
0-9
Geen functie
10-29
Lineaire dimmer
30-69
Niet-lineaire dimmer 1 (snelste)
70-129
Niet-lineaire dimmer 2
130-189
Niet-lineaire dimmer 3
190-255
Niet-lineaire dimmer 4 (langzaamste)
Page 28
27
Bestelcode: 43552
Spectral PC 1200Z IP
Onderhoud
De gebruiker moet ervoor zorgen dat veiligheidsgerelateerde en machinetechnische installaties aan het
einde van elk jaar worden geïnspecteerd door een expert door middel van een acceptatietest.
De gebruiker moet ervoor zorgen dat veiligheidsgerelateerde en machinetechnische installaties jaarlijks
worden geïnspecteerd door een gekwalificeerd persoon.
Tijdens de inspectie moeten de volgende punten aandacht krijgen:
01) Alle schroeven die gebruikt worden voor de installatie van (delen van) het apparaat moeten stevig
worden aangedraaid en mogen geen corrosie vertonen.
02) De behuizing, bevestigingspunten en installatiepunten mogen niet zijn vervormd.
03) Mechanisch bewegende delen zoals assen, ogen en andere mogen geen sporen van slijtage
vertonen.
04) De elektrische voedingskabels mogen geen beschadigingen of materiaalmoeheid vertonen.
De Spectral PC 1200Z IP is vrijwel onderhoudsvrij. U moet het apparaat echter wel schoon houden.
De lichtopbrengst van het apparaat kan anders sterk verminderen. Trek de stekker uit het stopcontact en
veeg de behuizing vervolgens af met een vochtige doek. Het apparaat mag niet worden
ondergedompeld. Veeg de lens schoon met glasreiniger en een zachte doek. Gebruik geen alcohol of
oplosmiddelen.
De voorste lens dient wekelijks gereinigd te worden, daar rook en vloeistof een aanslag kunnen vormen
en de lichtopbrengst sterk kunnen verlagen.
Houd de aansluitingen schoon. Trek de stekker uit het stopcontact en veeg de DMX-aansluitingen
schoon met een vochtige doek. Zorg dat de aansluitingen volledig droog zijn voordat u apparatuur
aansluit op andere apparaten of aan het lichtnet.
Problemen oplossen
Deze gids is bedoeld voor het oplossen van eenvoudige problemen.
Als een probleem optreedt, moet u de onderstaande stappen in de aangegeven volgorde uitvoeren tot
een oplossing is gevonden. Als het apparaat weer goed werkt, hoeft u de volgende stappen niet uit te
voeren.
Geen licht
Als het apparaat niet goed werkt, moet de reparatie door een technicus uitgevoerd worden.
Zoek de fout in twee mogelijke probleemgebieden: de voeding en de leds.
01) Voeding. Controleer of het apparaat is aangesloten op een geschikt stopcontact.
02) De leds. Retourneer de Spectral naar uw Showtec-dealer.
03) Steek de stekker weer in het stopcontact als al het bovenstaande in orde lijkt.
04) Als u niet kunt bepalen waar de oorzaak van het probleem zit, mag u de Spectral niet openen. Dit
kan het apparaat beschadigen en de garantie zal hierdoor vervallen.
05) Retourneer het apparaat naar uw Showtec-dealer.
Geen respons op DMX
Zoek de fout in de DMX-kabel of -aansluitingen, een defect in de controller of een storing in de DMXkaart van het apparaat.
01) Controleer de DMX-instelling. Zorg ervoor dat de DMX-adressen in orde zijn.
02) Controleer de DMX-kabel: haal de stekker van het apparaat uit het stopcontact, vervang de DMX-
kabel en steek de stekker vervolgens weer in het stopcontact. Probeer uw DMX-besturing opnieuw.
03) Bepaal of de fout in de controller of het lichteffectapparaat zit. Werkt de controller goed met
andere DMX-producten? Zo niet, dan verstuurt u de controller voor reparatie. Zo ja, dan neemt u de
DMX-kabel en het apparaat mee naar een gekwalificeerde technicus.
Page 29
28
Bestelcode: 43552
Spectral PC 1200Z IP
Probleem
Mogelijke oorzaken
Oplossing
Een of meerdere
fixtures werken
helemaal niet
De fixture staat niet onder
spanning
• Controleer of de voeding is
ingeschakeld en of de kabels zijn
aangesloten
Een Interne zekering is
doorgebrand
• Retourneer het apparaat naar uw
Showtec-dealer.
De fixtures kunnen
worden gereset,
maar reageren
slecht of
helemaal niet op
de controller
De controller is niet aangesloten.
• Sluit de controller aan.
De 3-polige XLR Out van de
controller komt niet overeen met
de XLR Out van de eerste fixture
aan de koppeling (d.w.z. het
signaal is omgekeerd)
• Sluit een fase-omkeerkabel aan
op de controller en de eerste
fixture op de link
De fixtures kunnen
gereset worden,
maar enkele
reageren slecht
of helemaal niet
op de controller
Veel interferentie in het signaal
• Controleer de kwaliteit van het
signaal. Als deze veel lager is dan
100 procent, kan het probleem
zitten in een slechte datalinkaansluiting, gebroken kabels of
kabels van slechte kwaliteit, een
ontbrekende eindplug of een
defecte fixture die stoort op de lijn
Slechte datalinkaansluiting
• Controleer de aansluitingen en de
kabels. Corrigeer de slechte
aansluitingen. Repareer of
vervang beschadigde kabels
De datalink heeft geen 120Ohmeindplug
• Plaats een eindplug in de uitgang
van het laatste toestel op de lijn
Onjuiste adrestoewijzing van de
fixtures
• Controleer de adrestoewijzing
Eén van de fixtures is defect en
stoort de datatransmissie op de
link
• Omzeil één fixture per keer totdat
de normale werking is hersteld:
ontkoppel beide aansluitingen en
steek de stekkers in elkaar
• Laat de defecte fixture nakijken
door een gekwalificeerde
technicus
De 3-polige XLR Out op de fixtures
komt niet overeen (pennen 2 en 3
omgedraaid).
• Sluit een fase-omkeerkabel aan
tussen de fixtures of wissel pennen
2 en 3 in de fixture die niet goed
werkt
Geen licht of leds
vallen met
tussenpozen uit
De fixture is te heet
• Laat de fixture afkoelen
• Zorg dat de ventilatieopeningen in
het besturingspaneel en de
voorste lens niet geblokkeerd
worden
• Zet de airconditioning kouder
Leds beschadigd
• Ontkoppel de fixture en retourneer
deze naar uw dealer
De instellingen voor de voeding
komen niet overeen met de
plaatselijke netspanning en frequentie
• Ontkoppel de fixture. Controleer
de instellingen en corrigeer
mogelijke fouten
Page 30
29
Bestelcode: 43552
Spectral PC 1200Z IP
Productspecificaties
Model:
Showtec Spectral PC 1200Z IP
Ingangsspanning:
AC 100-240 V, 50/60 Hz
Stroomverbruik:
130 W (op vol vermogen)
DMX-koppeling:
30 stuks
Koppeling van voeding bij 110 V
7 stuks
Koppeling van voeding bij 240 V
14 stuks
Afmetingen:
265 x 200 x 385 mm (LxBxH)
Gewicht:
7,3 kg
Gebruik en programmeren:
Signaalpen OUT:
pen 1 (aarde), pen 2 (-), pen 3 (+)
DMX-stand:
9, 9, 12, 17 kanalen
Signaalingang:
3-polige en 5-polige DMX IN
Signaaluitgang:
3-polige en 5-polige DMX OUT
Elektromechanische effecten:
Lichtbron:
1 x multichip RGBW-led
Lux op 1 m:
163250 (stralingshoek = 4,5°)
Stralingshoek:
4,5° - 36°
Dimmer:
0-100%
Stroboscoop:
0-25 Hz
Behuizing:
gegoten aluminium
DMX-besturing:
via standaard DMX-controller
On-board:
LCD-display voor gemakkelijke instelling
Aansturing:
statische kleuren, Automatisch, master/slave, DMX-512
Verbindingen:
eigen Pro Power- en data-aansluitingen met IPclassificatie
Koeling:
convectie
IP-classificatie:
IP65
Max. temperatuur omgeving ta:
40°C
Max. temperatuur behuizing tB:
80°C
Minimumafstand:
Minimale afstand tot brandbare
voorwerpen:
0,5 m
Minimale afstand tot projectievlak:
1 m
Ontwerp en productspecificaties kunnen zonder voorafgaande berichtgeving gewijzigd worden.
Website: www.Showtec.info
E-mail: [email protected]
Page 31
30
Bestelcode: 43552
Spectral PC 1200Z IP
Afmetingen
Page 32
©2018 Showtec
Loading...
