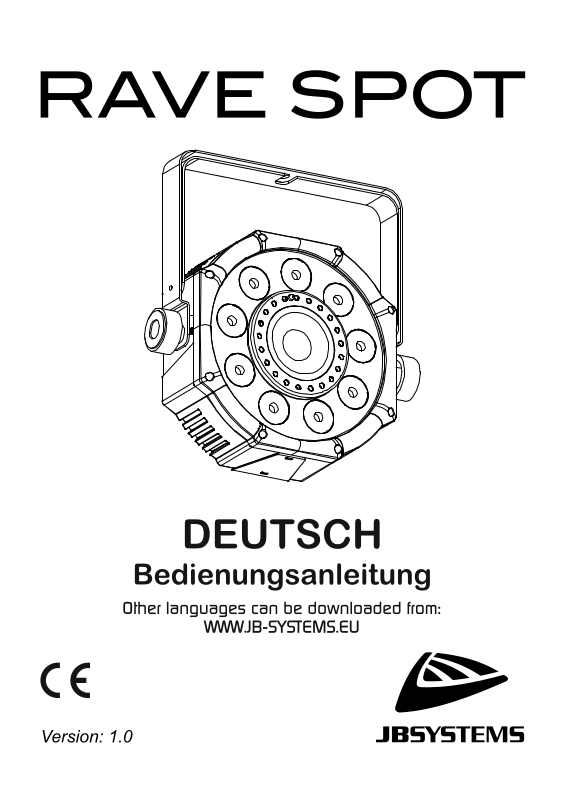

DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
1/12
RAVE-SPOT
BEDIENUNGSANLEITUNG
Vielen Dank für den Kauf dieses JB SYSTEMS®-Produkts. Bitte lesen Sie bitte diese Bedienungshinweise
sorgfältig vor der Inbetriebnahme durch, um alle Möglichkeiten des Geräts voll zu nutzen sowie zu Ihrer
eigenen Sicherheit.
EIGENSCHAFTEN
• 3 Effekte in einem einzigen Gerät!
• 9 x 4 W, rote, grüne, blaue, UV-LEDs für farbige Strahlen und UV-/Schwarzlicht-Effekt
• 1 mittlere COB 30 W RGB-LED
• Stroboskop-LED: 21 x 0,5 W weiße LEDs
• Verwenden Sie das Gerät auf jede gewünschte Weise!
• Einzelbetrieb: musik-gesteuerte (internes Mikrofon) oder automatische Shows. IR-Fernsteuerung im
Lieferumfang enthalten.
• Haupt- / Untergerätfunktionalität für schöne synchronisierte Shows, wenn mehrere Geräte verwendet
werden.
• DMX-Steuerung: über 2, 4, 6, 9 oder 22 Kanäle.
• 4-stelliges LED-Display für einfache Navigation im Menü
• Vorbereitet für drahtloses DMX: einfach ein optionales WTR-DMX DONGLE anschließen! (Briteq®
bestellcode 4645)
• IEC-Netzeingang und -ausgang für einfache Verkettung (Beachten Sie unsere Kombikabel).
Packungsinhalt prüfen:
Vergewissern Sie sich, dass folgende Artikel mitgeliefert wurden:
• RAVE-SPOT
• Netzkabel
• IR-Fernsteuerung.
• Bedienungsanleitung.
VOR GEBRAUCH
• Vor der Erstbenutzung das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen
Schaden aufweisen, benutzen Sie es nicht, sondern wenden Sie sich unverzüglich an Ihren Händler.
• Wichtig: Dieses Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der
Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält.
Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler
übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung
entstanden sind.
• Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte an einem sicheren Ort aufbewahren. Bei
Verkauf oder sonstiger Weitergabe des Geräts bitte die Bedienungsanleitung beifügen.
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
2/12
RAVE-SPOT
SICHERHEITSHINWEISE:
•
Aus Umweltschutzgründen die Verpackung bitte wiederverwenden oder richtig trennen.
•
Zur Vermeidung von Feuer und Stromschlag das Gerät weder Regen noch Feuchtigkeit aussetzen.
•
Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme Umgebung einige
Zeit zum Temperaturausgleich ausgeschaltet stehen lassen. Kondensation kann zu Leistungsverlust des Geräts oder
gar Beschädigungen führen.
•
Nur für den Einsatz in geschlossenen Räumen.
•
Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Ein Kurzschluss oder eine
Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort den Netzstecker ziehen und
vom Stromkreis trennen.
•
Das Gerät nur an einem gut belüfteten Ort und entfernt von entflammbaren Materialien oder Flüssigkeiten aufstellen.
Das Gerät muss mindestens 50 cm von allen umgebenden Wänden entfernt montiert werden.
•
Die Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr.
•
Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
•
Für Kinder unerreichbar aufbewahren.
•
Unerfahrene Personen dürfen das Gerät nicht bedienen.
•
Umgebungstemperatur darf 40°C nicht überschreiten. Das Gerät bei höheren Umgebungstemperaturen nicht
verwenden.
•
Stellen Sie sicher, dass sich während des Auf- oder Abbaus und der Wartung keine unbefugten Personen unterhalb
des Geräts befinden.
•
Lassen Sie das Gerät etwa 10 Minuten abkühlen, bevor Sie mit der Wartung beginnen.
•
Stets den Netzstecker ziehen, wenn das Gerät für einen längeren Zeitraum nicht genutzt oder es gewartet wird.
•
Die elektrische Installation darf nur von qualifiziertem Personal, unter Beachtung der Vorschriften zur elektrischen und
mechanischen Sicherheit in Ihrem Land durchgeführt werden.
•
Stellen Sie sicher, dass Netzspannung mit den Angaben auf dem Geräteaufkleber übereinstimmt.
•
Das Gerät nicht mit einem beschädigten Netzkabel in Betrieb nehmen. Wenn das Netzkabel gequetscht oder
beschädigt wurde, schalten Sie das Gerät sofort aus. Im Falle von Beschädigungen muss das Netzkabel vom
Hersteller, einem autorisierten Kundendienstmitarbeiter oder einer ähnlich qualifizierten Person ersetzt werden, um
Gefährdungen zu vermeiden.
•
Lassen Sie das Netzkabel niemals mit anderen Kabeln in Berührung kommen!
•
Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
•
Das Gerät nicht an einen Dimmer anschließen.
•
Ausschließlich vorschriftsmäßige und zugelassene Sicherheitskabel zur Installation verwenden.
•
Zur Vorbeugung gegen elektrische Schläge keine Abdeckungen entfernen. Im Geräteinneren befinden sich keine zu
wartenden Teile.
•
Eine Sicherung
niemals
reparieren oder überbrücken. Eine durchgebrannte Sicherung
immer
durch eine Sicherung
gleichen Typs und mit gleichen elektrischen Spezifikationen ersetzen!
•
Bei Fehlfunktion das Gerät nicht benutzen und sich sofort mit dem Händler in Verbindung setzen.
•
Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
•
Bei Transport bitte die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags
auszusetzen, entfernen Sie nicht die obere Abdeckung. Im
Geräteinneren befinden sich keine vom Benutzer wartbaren Teile.
Überlassen Sie Reparatur- und Wartungsarbeiten dem qualifizierten
Kundendienst.
Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks warnt den Benutzer vor nicht isolierter „gefährlicher
Spannung“ im Innern des Produktgehäuses, die so stark sein kann, dass für Personen die Gefahr von
Stromschlägen besteht.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den
Dokumenten hin, die dem Gerät beiliegen.
Dieses Symbol bedeutet: Nur zur Benutzung in geschlossenen Räumen
Dieses Symbol bedeutet: Die Bedienungsanleitung lesen
Dieses Symbol legt fest: Den minimalen Abstand von beleuchteten Objekten. Der minimale Abstand
zwischen Projektor und der beleuchteten Fläche muss mehr als 1 Meter betragen
Das Gerät eignet sich nicht für die direkte Montage auf gängigen entflammbaren Flächen. (Nur für die
Montage auf nicht-brennbaren Flächen geeignet)
ACHTUNG: Nicht direkt in die Lichtquelle blicken.
Das kann für die Augen schädlich sein.
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
3/12
RAVE-SPOT
•
Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.
Wichtig:
Nicht direkt in die Lichtquelle blicken! Das Gerät nicht verwenden, wenn sich Personen im Raum befinden, die
unter Epilepsie leiden.
BESCHREIBUNG:
1. NETZAUSGANG: Sie können mit unseren „Kombikabeln“ und diesem IEC-Ausgang einfach das
nächste Gerät verketten
2. NETZSPANNUNG: Netzanschluss mit IEC-Buchse mit integrierter Sicherung zum Anschluss des
Netzkabels.
3. SICHERUNGSHALTER: Enthält eine träge 1,6 A/250 V Glassicherung zum Schutz der internen
elektronischen Schaltkreise.
4. M-DMX EINGANG : Dieser USB Anschluss ist NICHT dafür da um das Gerät upzudaten bzw. an den
PC anzuschließen! Dieser USB Anschluß ist nur für drahtloses DMX. Stecken Sie einfach den
(optionalen) WTR-DMX DONGLE von BRITEQ® in diesen USB Anschluß und sie haben drahtloses
DMX! Darüber hinaus können sie weitere DMX-gesteuerte Geräte an den DMX-Ausgang anschließen,
so dass sie die drahtlose DMX-Funktion mit allen angeschlossenen Geräten gemeinsam nutzen können!
Im Setup-Menü können Sie keine weiteren Einstellungen vornehmen, sondern folgen sie einfach den
Anweisungen im Benutzerhandbuch des WTR-DMX DONGLE von BRITEQ®. Der separate WTR-DMX
DONGLE ist erhältlich bei WWW.BRITEQ-LIGHTING.COM (Bestellcode: 4645)
5. SICHERHEIT-RINGSCHRAUBE: zur Anbringung eines Sicherheitskabels bei Überkopfmontage (s.
Abschnitt „Überkopfmontage“)
6. DMX-AUSGANG: Die 3-polige XLR-Buchse verbindet den Projektor mit der nächsten Einheit der DMX-
Kette.
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
4/12
RAVE-SPOT
7. LÜFTUNGSÖFFNUNG: Für die Kühlung des Geräts. Decken Sie die Öffnung nicht ab!
8. USB-PORT: Anschluss des WTR-DMX-DONGLE (Bestellnr. 04645) für drahtloses DMX in Kombination
mit unserem M-DMX-TRANSCEIVER (Bestellnr. 04646). Verwenden Sie diesen Anschluss nicht für die
Verbindung mit einem PC!
9. TASTEN:
[MENU]
Blättert durch die verschiedenen Menüoptionen.
[UP]
Geht in ausgewählten Funktionen vorwärts oder erhöht einen Wert
[DOWN]
Geht in ausgewählten Funktionen rückwärts oder verringert einen Wert
[ENTER]
Ausgewählte Funktionen bestätigen
10. DISPLAY: Zeigt die verschiedenen Menüs und die gewählten Funktionen an:
11. EMPFINDLICHKEITSREGLER: Das Gerät reagiert im Einzel-oder Haupt- / Untergerätmodus auf den
Rhythmus. Mit diesem Regler stellen Sie die Eingangsempfindlichkeit des integrierten Mikrofons ein.
12. EINGEBAUTES MIKROFON: Das eingebaute Mikrofon dient der Synchronisierung der Show mit dem
Rhythmus der Musik.
ÜBERKOPF-MONTAGE
• Wichtig: Die Montage ausschließlich von qualifiziertem Fachpersonal durchführen lassen.
Unvorschriftsmäßige Montage kann erhebliche Verletzungen bzw. Schäden verursachen. Die
Überkopf-Montage setzt die entsprechende Erfahrung voraus! Die Belastungsgrenzen müssen
beachtet, geeignetes Installationsmaterial muss verwendet und das installierte Gerät muss in
regelmäßigen Abständen überprüft werden.
• Stellen Sie sicher, dass sich während des Auf- oder Abbaus und der Wartung keine unbefugten Personen
unterhalb des Geräts befinden.
• Das Gerät nur an einem gut belüfteten Ort und entfernt von entflammbaren Materialien bzw. Flüssigkeiten
aufstellen. Das Gerät muss mindestens 50 cm von allen umgebenden Wänden entfernt montiert werden.
• Das Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Nähe
von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht
aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, welches das 12-
fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss
angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert,
sollte die Befestigung brechen.
• Das Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte
auf gar keinen Fall in Betracht gezogen werden!
• Die Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr.
• Der Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor
Erstbetrieb fachmännisch vorgenommen worden sind. Installationen sollten jährlich durch qualifiziertes
Fachpersonal überprüft werden, um jederzeit einen sicheren Betrieb zu gewährleisten.
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
5/12
RAVE-SPOT
EINSTELLEN UND BEDIENEN DES GERÄTS
Sie können das Gerät auf 4 Weisen in Betrieb nehmen:
1) MUSIKGESTEUERTER MODUS:
Das Gerät lässt eine vorprogrammierte Sequenz im
Rhythmus der Musik ablaufen. Wählen Sie diesen
Modus, wenn nur ein Gerät verwendet wird
(Standalone) oder wenn das Gerät das erste Gerät
(Hauptgerät) in eine Kette mit mehreren Geräten ist.
• Drücken Sie die Taste [MENU], bis das Display
folgendes anzeigt: [Sou]
• Blättern Sie mit [UP] oder [DOWN] durch die
unterschiedlichen Ton-Modi.
• Wählen Sie mit der Taste [ENTER] den gewünschten
Ton-Modus aus:
• Mit den Tasten [UP] und [DOWN]-können Sie
verschiedene Programme für den ausgewählten TonModus auswählen (Siehe oben).
• Bestätigen Sie Ihre Auswahl mit [ENTER].
• Geben Sie Musik wieder und stellen Sie die
Empfindlichkeit des Mikrofons mit Hilfe des
Empfindlichkeitsreglers (11) so ein, dass der Effekt
optimal auf die Lautstärke der Musik reagiert.
Sie können mehrere Geräte miteinander verketten:
Stellen Sie einfach am ersten Gerät in der Kette einen
der musikgesteuerten Effekt-Modi und an allen andren
Geräten den „Untergerät-Modus“ ein (Das Display zeigt
„SLA“ an), um sie mit optimaler Synchronisation laufen
zu lassen!
Hinweis: Wenn keine Musik erkannt wurde, wird der
Ausgang des Geräts ausgeschaltet (Blackout).
2) VOLLAUTOMATISCHER MODUS:
Das Gerät lässt eine vorprogrammierte Sequenz
automatisch ablaufen. Wählen Sie diesen Modus, wenn
nur ein Gerät verwendet wird (Standalone) oder wenn
das Gerät das erste Gerät (Hauptgerät) in eine Kette
mit mehreren Geräten ist.
• Drücken Sie die Taste [MENU], bis [Aut] auf dem
Display angezeigt wird.
• Blättern jetzt mit [UP] oder [DOWN] in den
verschiedenen automatischen Modi.
• Wählen Sie mit der Taste [ENTER] den gewünschten
automatischen Modus aus:
• Mit den Tasten [UP] und [DOWN]-können Sie
verschiedene Programme für den ausgewählten TonModus auswählen (Siehe oben).
• Bestätigen Sie Ihre Auswahl mit [ENTER].
• Wählen Sie mit der Taste [UP] oder [DOWN] die
Geschwindigkeit aus:
o S 1 = Niedrigste Geschwindigkeit
o S 100 = Höchste Geschwindigkeit
• Bestätigen Sie Ihre Auswahl mit [ENTER].
Sie können mehrere Geräte miteinander verketten: Stellen Sie einfach am ersten Gerät in der Kette einen
der automatischen Effekt-Modi und an allen andren Geräten den „Untergerät-Modus“ ein (Das Display
zeigt „SLA“ an), um alle mit optimaler Synchronisation laufen zu lassen!
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
6/12
RAVE-SPOT
3) SLAVE-MODUS:
Das Gerät folgt den Befehlen, die vom ersten Gerät (Hauptgerät) in der Kette ausgegeben werden. So
erhalten Sie schöne synchronisierte Shows.
• Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang des vorherigen Geräts in der
Kette.
• Drücken Sie die Taste FUNC, bis das Display [SLA] anzeigt.
• Bestätigen Sie Ihre Auswahl mit ENTER.
Sie können mehrere Geräte miteinander verketten. Stellen Sie das erste Gerät der Kette in den
„musikgesteuerten oder automatischen Modus“ und alle anderen Geräte in den „Untergerätmodus“ ein,
damit diese alle mit optimaler Synchronisation laufen!
4) DMX512-MODUS:
Der Projektor kann von jedem handelsüblichen DMX-Controller in 6 verschiedenen DMX-Betriebsarten
gesteuert werden.
• Drücken Sie die Taste [MENU], bis [dMH] auf dem Display angezeigt wird.
• Drücken Sie die Taste [ENTER].
• Das Display zeigt die aktuelle DMX-Adresse an.
• Rufen Sie das SETUP-Menü mit [ENTER] auf.
• Wählen Sie mit der Taste [UP] oder [DOWN] den DMX-Modus aus, die Sie verwenden möchten. [1Ch],
[2Ch], [4Ch], [6Ch], [9Ch] oder [22Ch].
• Bestätigen Sie Ihre Auswahl mit [ENTER].
• Wählen Sie mit den Tasten [UP] oder [DOWN] die gewünschte DMX-Adresse aus.
• Bestätigen Sie die DMX-Adresse mit der Taste [ENTER].
Hinweis: Wenn sich das Gerät im DMX-Modus befindet und kein DMX-Signal erkannt wurde, blinkt das
Display.
Weitere Informationen zu DMX512:
Das DMX-Protokoll ist die am meisten benutzte HochgeschwindigkeitsSignalübertragung, um intelligente Lichtanlagen zu steuern. DMX-Controller und
sämtliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgeglichenen Kabel
in Reihe geschaltet sein („daisy chain“). Um ein merkwürdiges Verhalten der
Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem
90 Ω bis 120 Ω Abschlusswiderstand am Ende abschließen. Verwenden Sie niemals Y-Splitter-Kabel, das
funktioniert einfach nicht!
Jeder Lichteffekt in der Kette benötigt eine korrekte Startadresse, so dass er weiß, welche Befehle er vom
Controller zu entschlüsseln hat.
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
7/12
RAVE-SPOT
1-Kanalmodus:
DMX-
Kanal
DMX-Wert
Funktion
Anmerkungen
1
000-015
Blackout
016-023
Programm 1
Geschwindigkeit langsam
nach schnell
024-031
Programm 2
"
032-039
Programm 3
"
040-047
Programm 4
"
048-055
Programm 5
"
056-063
Programm 6
"
064-071
Programm 7
"
072-079
Programm 8
"
080-087
Programm 9
"
088-095
Programm 10
"
096-103
Programm 11
"
104-111
Programm 12
"
112-119
Programm 13
"
120-127
Programm 14
"
128-135
Programm 15
"
136-143
Programm 16
"
144-151
Programm 17
"
152-159
Programmierte Musik 1
Musikgesteuert
160-167
Programmierte Musik 2
"
168-175
Programmierte Musik 3
"
176-183
Programmierte Musik 4
"
184-191
Programmierte Musik 5
"
192-199
Programmierte Musik 6
"
200-207
Programmierte Musik 7
"
208-215
Programmierte Musik 8
"
216-223
Programmierte Musik 9
"
224-231
Programmierte Musik 10
"
232-239
Programmierte Musik 11
"
240-247
Programmierte Musik 12
"
248-255
Programmierte Musik 13
"
2-Kanalmodus:
DMX-
Kanal
DMX-Wert
Funktion
Anmerkungen
1
000-015
Blackout
016-023
Programm 1
Geschwindigkeit langsam
nach schnell
024-031
Programm 2
"
032-039
Programm 3
"
040-047
Programm 4
"
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
8/12
RAVE-SPOT
048-055
Programm 5
"
056-063
Programm 6
"
064-071
Programm 7
"
072-079
Programm 8
"
080-087
Programm 9
"
088-095
Programm 10
"
096-103
Programm 11
"
104-111
Programm 12
"
112-119
Programm 13
"
120-127
Programm 14
"
128-135
Programm 15
"
136-143
Programm 16
"
144-151
Programm 17
"
152-159
Programmierte Musik 1
Musikgesteuert
160-167
Programmierte Musik 2
"
168-175
Programmierte Musik 3
"
176-183
Programmierte Musik 4
"
184-191
Programmierte Musik 5
"
192-199
Programmierte Musik 6
"
200-207
Programmierte Musik 7
"
208-215
Programmierte Musik 8
"
216-223
Programmierte Musik 9
"
224-231
Programmierte Musik 10
"
232-239
Programmierte Musik 11
"
240-247
Programmierte Musik 12
"
248-255
Programmierte Musik 13
"
2
000-255
Dimmer 0 - 100 %
4-Kanalmodus: (Ledcon 02 Mk2)
DMX-
Kanal
DMX-Wert
Funktion
Anmerkungen
1
000-255
Farbdimmer Rot
2
000-255
Farbdimmer Grün
3
000-255
Farbdimmer Blau
4
000-190
Hauptgerät-Dimmer 0 % bis 100 %
191-200
Ton
201-247
Stroboskop langsam nach schnell)
248-255
Hauptgerät-Dimmer 100 %
(volle Leistung)
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
9/12
RAVE-SPOT
6-Kanalmodus:
DMX-
Kanal
DMX-Wert
Funktion
Anmerkungen
1
000-255
Farbdimmer Rot
2
000-255
Farbdimmer Grün
3
000-255
Farbdimmer Blau
4
000-255
Farbdimmer Weiß
5
000-255
Farbdimmer Bernstein
6
000-255
Farbdimmer UV
9-Kanalmodus:
DMX-
Kanal
DMX-Wert
Funktion
Anmerkungen
1
000-255
Hauptgerät-Dimmer 0 % bis 100 %
2
000-007
Vollständig eingeschaltet
008-037
Zufallsstroboskop
038-067
Musikgesteuertes Stroboskop
068-255
Strobe-Geschwindigkeit:
Langsam bis schnell
3
000-007
Keine Funktion
008-247
Farbein- / -ausblenden:
Langsam bis schnell
248-255
Sound-Chase
4
000-255
Farbdimmer Rot
5
000-255
Farbdimmer Grün
6
000-255
Farbdimmer Blau
7
000-255
Keine Funktion
8
000-255
Keine Funktion
9
000-255
Farbdimmer UV
22-Kanalmodus:
DMX-
Kanal
DMX-Wert
Funktion
Anmerkungen
1
000-255
Farbdimmer Rot
Zone 1
2
000-255
Farbdimmer Grün
3
000-255
Farbdimmer Blau
4
000-255
Farbdimmer UV
5
000-005
Keine Funktion
006-250
Stroboskop langsam nach schnell)
251-255
Ton
6
000-255
Farbdimmer Rot
Zone 2
7
000-255
Farbdimmer Grün
8
000-255
Farbdimmer Blau
9
000-255
Farbdimmer UV
10
000-005
Keine Funktion
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
10/12
RAVE-SPOT
006-250
Stroboskop langsam nach schnell)
251-255
Ton
11
000-255
Farbdimmer Rot
Zone 3
12
000-255
Farbdimmer Grün
13
000-255
Farbdimmer Blau
14
000-255
Farbdimmer UV
15
000-005
Keine Funktion
006-250
Stroboskop langsam nach schnell)
251-255
Ton
16
000-255
Farbdimmer Rot
Mitte
17
000-255
Farbdimmer Grün
18
000-255
Farbdimmer Blau
19
000-005
Keine Funktion
006-250
Stroboskop langsam nach schnell)
251-255
Ton
20
000-005
Keine Funktion
Weiße Stroboskop-LEDs
006-020
Vollständig eingeschaltet
021-250
Stroboskop langsam nach schnell)
251-255
Musikgesteuertes Stroboskop
21
000-005
Keine Funktion
006-019
Programm 1
020-034
Programm 2
035-048
Programm 3
049-063
Programm 4
064-077
Programm 5
078-092
Programm 6
093-106
Programm 7
107-121
Programm 8
122-135
Programm 9
136-150
Programm 10
151-164
Programm 11
165-179
Programm 12
180-193
Programm 13
194-208
Programm 14
209-222
Programm 15
223-237
Programm 16
238-255
Programm 17
22
000-250
Programm-Geschwindigkeit
Langsam bis schnell
251-255
Musikgesteuertes Programm
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
11/12
RAVE-SPOT
IR-FERNSTEUERUNG.
ZUSÄTZLICHE MENÜ-OPTIONEN
Drücken Sie die Taste [MENU], bis [SYS] auf dem Display angezeigt wird.
Drücken Sie [ENTER] und blättern Sie mit den Tasten [UP] und [DOWN] in den verschiedenen Optionen:
• [LEdS]: Wählen Sie mit dieser Option aus, ob das Display sich ausschaltet, wenn es nicht
verwendet wird oder ob es durchgehend leuchtet.
• [LEdr]: Kehren Sie mit dieser Option das Display um. Dies ist nützlich, wenn das Gerät auf den Kopf
stehend montiert wurde.
• [rESt]: Setzen Sie mit dieser Option das Gerät auf die Werkseinstellungen zurück.
WARTUNG
• Stellen Sie sicher, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es
gewartet wird.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie, bis es sich abgekühlt hat.
Während der Wartung sind folgende Punkte ganz besonders zu beachten:
• Sämtliche Schrauben zur Installation des Geräts und zur Befestigung jedes seiner Teile müssen fest
angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine
Anzeichen von Verformung aufweisen.
• Falls die Optik sichtbar beschädigt ist (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden
Teile ausgetauscht werden.
• Die Netzkabel müssen stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen
erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Kühllüfter (sofern vorhanden) und Lüftungsschlitze
monatlich gereinigt werden.
• Die Reinigung der inneren und äußeren optischen Linsen bzw. Spiegel muss in regelmäßigen Abständen
zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Die Reinigungsintervalle hängen
stark von der Umgebung ab, in welcher das Gerät eingesetzt wird: feuchte, verrauchte oder besonders
verschmutzte Umgebungen führen zu einer stärkeren Verschmutzung auf den Geräteoptik.
• Mit einem weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
Achtung: Wir empfehlen dringend, die Reinigung des Geräteinneren nur von qualifiziertem Personal
durchführen zu lassen!
TECHNISCHE DATEN
Dieses Gerät ist funkentstört. Das Gerät erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen und die entsprechenden Erklärungen und Unterlagen liegen
Taste
Funktion
Beschreibung
EIN/AUS
Schaltet den Effekt ein oder aus.
AUTOM.
Auswahl der Programme 1-17
TON
Auswahl der musikgesteuerten Programme 1-13
Keine Funktion
Keine Funktion
Keine Funktion
AUTOMATISCH /
MUSIKGESTEUERT
Wechselt zwischen automatischem und
musikgesteuertem Modus
PAUSE
Hält das Programm vorübergehend an
FARBE AUSWÄHLEN
Auswahl der Farben 1-24
GESCHWINDIGKEIT
Wählt die Geschwindigkeit für die automatischen
Programme aus
DEUTSCH
BEDIENUNGSANLEITUNG
JB SYSTEMS®
12/12
RAVE-SPOT
beim Hersteller vor.
Netzspannung:
100-240V Wechselstrom, 50/60Hz
Sicherung:
250V, 1,6A träge (20 mm Glas)
Max. Leistungsaufnahme:
78W
Tonsteuerung:
Eingebautes Mikrofon
DMX-Anschlüsse:
3-polige XLR-Stecker/Buchsen
DMX-Kanäle:
1/2/4/6/9/22 Kanäle
Par-LEDs:
9 x 4 Watt, rote, grüne, blaue, UV LEDs
Mittlere LED:
1 x 30 Watt RGB-LED
Stroboskop-LEDs:
21 x 0,5 Watt LEDs
Betriebstemperatur:
10°C bis 40°C
Abmessungen:
280 x 275 x 76 mm
Gewicht:
1,81 kg
Diese Angaben können sich ohne gesonderten Hinweis ändern. Sie können sich die neueste Version dieses
Benutzerhandbuches von unserer Website herunterladen: www.jb-systems.eu
Loading...
