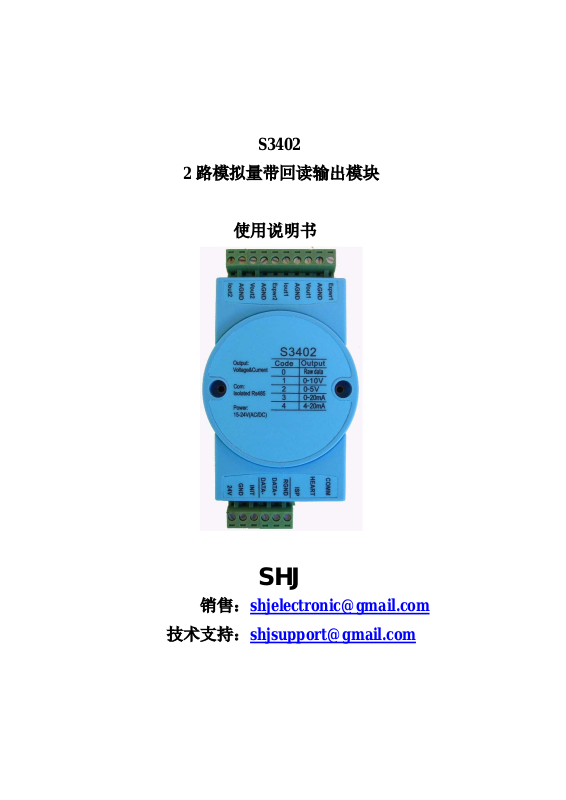

SHJ S3402 User Manual

S3402

路模拟量带回读输出模块

2

使用说明书

SHJ

销售：[e-mail]

技术支持：[e-mail]

S3402 使用说明书 Rev 1.1

S3402

是 2路 12 位电压/电流同步输出模块, 通过设置输出斜率，输出可以渐
进变化，也可以设置上电默认输出值，在上电时使设备处于安全状态。 相关参
数存储在非易失 RAM 里，掉电不会丢失。2 路电压输出有回读功能，实时知
道输出状态，2 路电流可通过使用外部电源，提高带载能力。模块输出使用静电
保护的 RS485 总线，支持标准 Modbus 协议。 通过使用双看门狗和表面贴装
工艺保证模块稳定。
主要特征

:

 多种输出范围可选,0-10V,0-5V,0-20mA,4-20mA
 电压输出有回读功能
 电流输出可使用外部电源，跳线选择
 RS485 总线浪涌保护
 标准 MODBUS 协议，总线节点数可达 254
 ISP

应用

更新程序，灵活应用

:

 远程数据采集
 工业过程监控
 能源管理
 安全系统
 工厂自动化

建筑自动化



 生产测试

 直接数据采集控制

工程参数:
分辨率-----------------------------------------------------------------12-bit
输出通道数------------------------------------------------------------------2

输出信号类型--------------------------------------------------------电压/电流
输出单位---------------------------------------------0-10V,0-5V,0-20mA,4-20mA
精度:
电流输出----------------------------------------------------±0.1% of FSR
电压输出----------------------------------------------------±0.2% of FSR

回读电压输出-----------------------------------------------±0.05% of FSR
零点漂移:
电流输出--------------------------------------------------------±0.2uA/℃
电压输出---------------------------------------------------------±30uV/℃
输出斜率:
电流输出------------------------------------------------0.125 – 128 mA/sec
电压输出-------------------------------------------------0.0625 – 64 V/sec
电流输出负载电阻-------------------------------------------------------0 to 300
外部供电时电流输出负载电阻--------------------------------------------0 to 600
外部电压范围-----------------------------------------------------------6-24VDC

输出总线----------------------------------------------- RS485，标准 MODBUS 协议

www.SHJelectronic.com

[e-mail]

2

S3402 使用说明书 Rev 1.1

电源电压--------------------------------------------------------15~24V(AC/DC)
功耗--------------------------------------------------------------------<0.6W

环境温度:
工作------------------------------------------------------0~70℃(32~158℉)
存储--------------------------------------------------- -20~85℃(-4~185℉)

环境湿度-------------------------------------------------------------10%~90%RH

外壳防护等级--------------------------------------------------------------IP31

颜色----------------------------------------------------------------------冰蓝

尺寸--------------------------------------------------------------100*69*25 mm

接线示意图与说明:

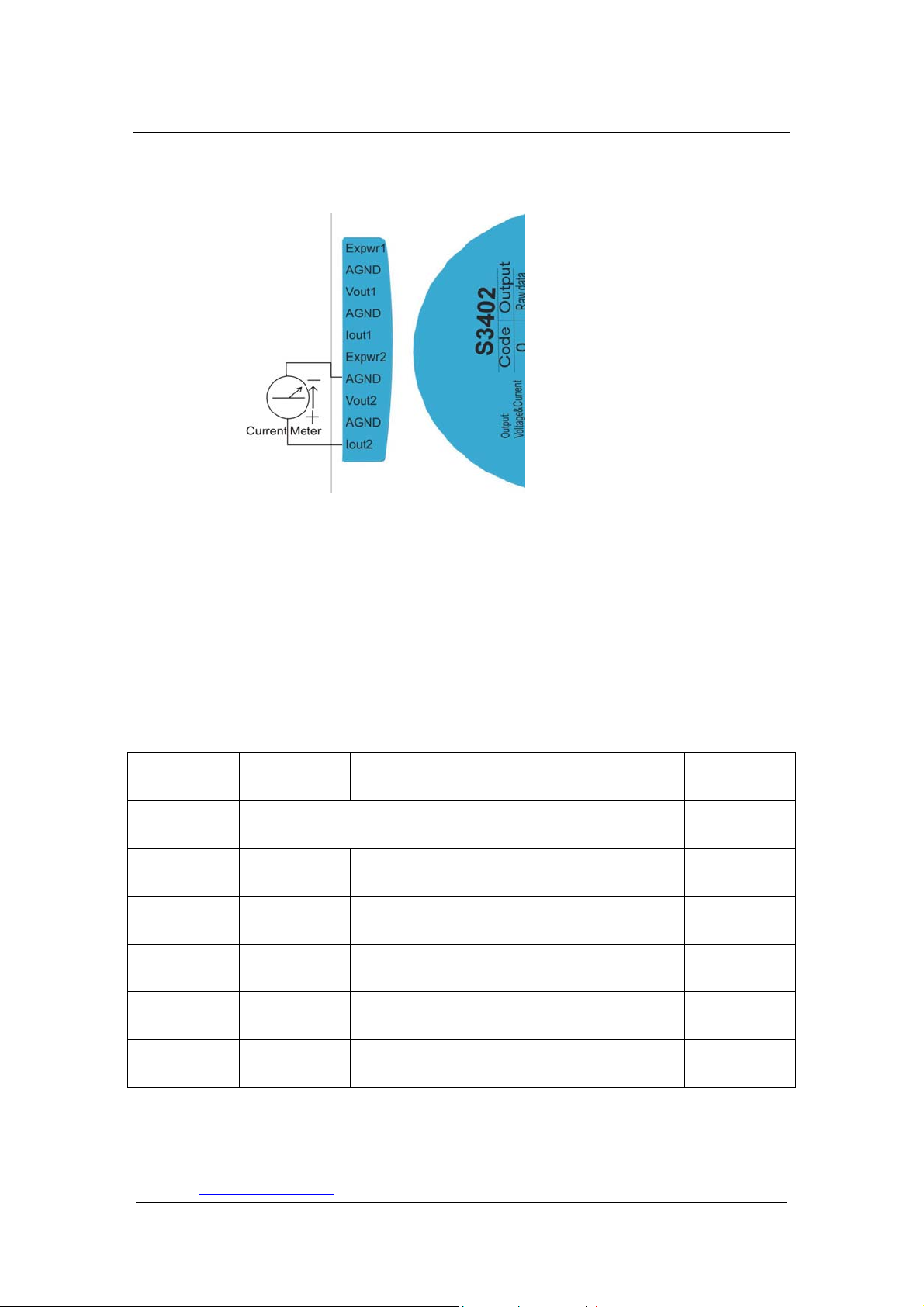

图 1 电流输出接线图

图2

电压输出接线图

www.SHJelectronic.com

[e-mail]

3

S3402 使用说明书 Rev 1.1

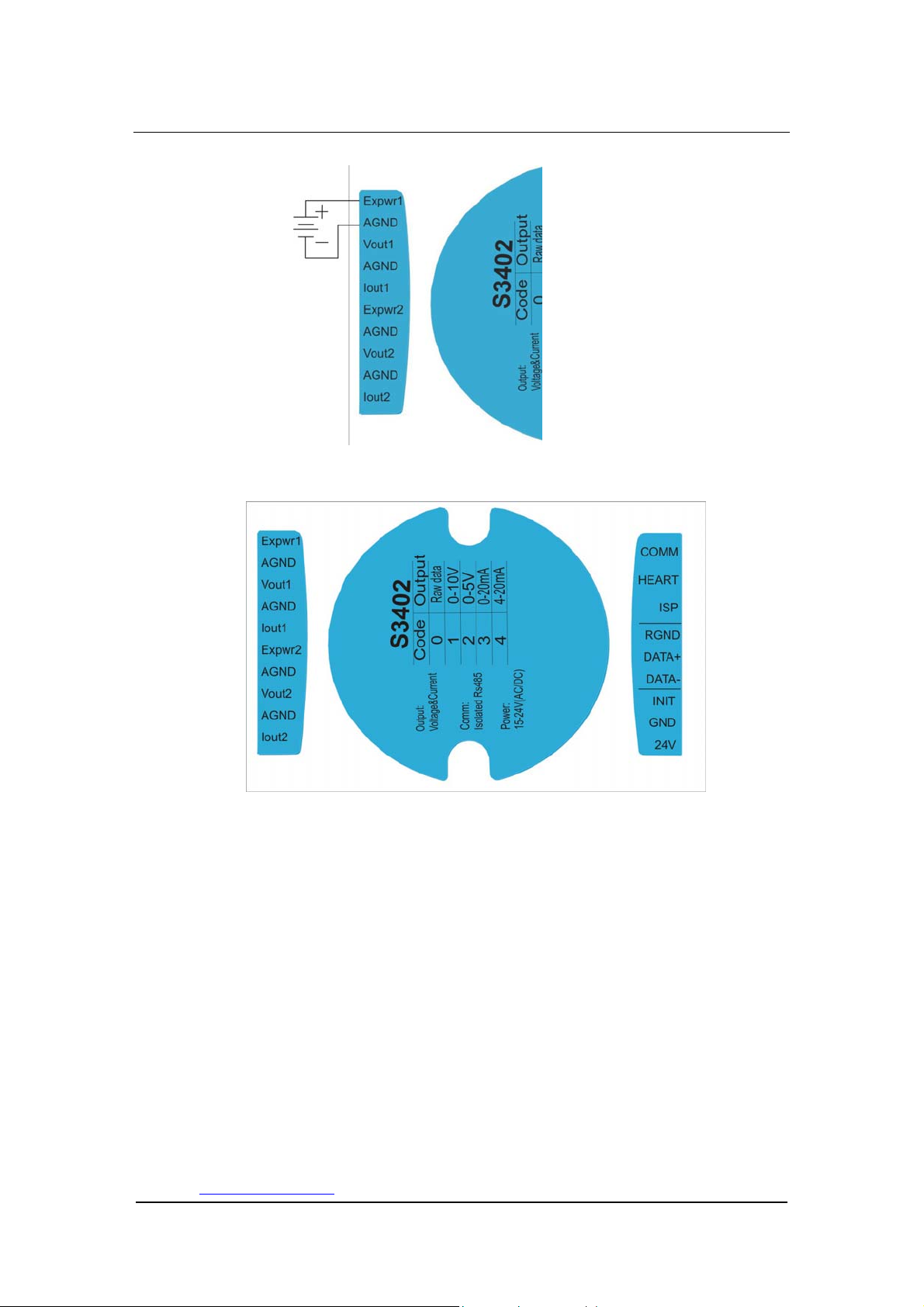

图 3 外部电源输入接线图

图 4 端子定义

1、输出接线

Iout1~Iout2:

电流输出通道1到

2
Vout1~Vout2:电压输出通道 1 到 2
Expwr1~Expwr2:外部电压输入 1 到 2
AGND:电压与电流输出的模拟地

2、 电源接线
DC: 24V,

正端

GND, 负端

AC: 24V, 火线

GND， 零线

www.SHJelectronic.com

[e-mail]

4

S3402 使用说明书 Rev 1.1

3、 RS485 输出
DATA+: RS485 的 A 端

DATA-: RS485 的 B 端
RGND:

接大地

4、 参数恢复到出厂值
短接 INIT 和 GND,之后接通电源，下面参数会恢复为出厂值

 设备地址: 254
 波特率 : 19200

5、 LED
ISP: 编程模式指示灯，模块处于编程模式
Heart:系统工作指示灯
Comm:通讯指示灯

校准:
电压校准:

参看下图，接上4位半万用表

1.

2. 接通模块电源，等待 30 分钟

对校准通道的单位设置寄存器写入

3.

1

4. 对校准通道的输出寄存器写入 0

5. 记录下万用表读数 ，RD1

6. 对校准通道的输出寄存器写入 10000

7. 记录下万用表读数 RD2

8. 写 RD1*1000 到校准通道的最低值校准寄存器

9.

写

RD2*1000

到校准通道的最大值校准寄存器

www.SHJelectronic.com

[e-mail]

5

S3402 使用说明书 Rev 1.1

电流校准:

1. 参看下图，接上 4 位半万用表

2. 接通模块电源，等待 30 分钟

3. 对校准通道的单位设置寄存器写入 3

对校准通道的输出寄存器写入

4.

5. 记录下万用表读数 ，RD1

6. 对校准通道的输出寄存器写入 20000

7. 记录下万用表读数 RD2

8. 写 RD1*1000 到校准通道的最低值校准寄存器

9. 写 RD1*1000 到校准通道的最大值校准寄存器

0

表 1 : 输出斜率表

代码

0

V/sec mA/sec

瞬态改变

代码

V/sec mA/sec

6 2.0 4.0
1 0.0625 0.125 7 4.0 8.0
2 0.125 0.25 8 8.0 16.0
3 0.25 0.5 9 16.0 32.0
4 0.5 1.0 10 32.0 64.0
5 1.0 2.0 11 64.0 128.0

www.SHJelectronic.com

[e-mail]

6

S3402 使用说明书 Rev 1.1

Modbus 寄存器列表: 注: * 标志的是默认值

数值范围

地址 字节数

描述 属性

最小值 最大值

0-3 4 1

4-5 2 100 65535
6 1 1 254

429496729
5

产品序列号，每个产品唯一 读

固件版本号 只读
模块地址 读/写

7 2 3402 3402 产品型号 只读

8 1 1 255 硬件版本号

波特率

写入值 波特率

12 1200
24 2400
48 4800

9 2 12 1152

96 9600
192* 19200
384 38400
576 57600
1152 115200

例：写 96 到寄存器 9，设置波特率为 9600

10 1 4 4

电压输出时的放大倍数 只读

只读

读/写

11-99 - - -

模拟量输出值。写入数值由相应单位寄存器决定。

100-101 2 0 20000

十六进制数据范围是 0 到 4095。工程单位数值需要
乘以 1000，例如，需要输出 0.05V,需写入 50。

102-103 1 0 4

104-105 1 0 11
106-107 2 0 20000

108 2 0 25000

109 2 0 25000

110 2 - 0 25000

www.SHJelectronic.com

[e-mail]

输出单位设置。

= 0 – 20mA,4= 4 – 20mA.

输出斜率设置。参见表 1。 读/写
上电默认输出设置。 读/写

通道 1 校准寄存器。从万用表读入的最小值，乘以

1000.
通道 1 校准寄存器。从万用表读入的最大值，乘以

1000.
通道 2 校准寄存器。从万用表读入的最小值，乘以

1000.

保留

-

读/写

十六进制

0 =

,1 = 0-10V,2 = 0 – 5V,3

读/写

读/写

读/写

读/写

7

S3402 使用说明书 Rev 1.1

111 2 0 25000

112 2 0 10000

通道 2 校准寄存器。从万用表读入的最大值，乘以

1000.

读/写

电压输出通道 1 回读值，应除以 1000 读/写

113 2 0 10000 电压输出通道 2 回读值，应除以 1000 读/写

www.SHJelectronic.com

[e-mail]

8
