Page 1
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
SSH-P094DC
SSH-P124DC
SSH-P184DC
Page 2
Меры предосторожности
Символы в руководстве по использованию и уходе интерпретируются, как показано ниже.
Запрещается
Обратите внимание на такие ситуации.
1. Используйте правильное питание в соответствии с заводскими требованиями. В противном случае, могут иметь место серьезные
неисправности или опасности, а также может
вспыхнуть огонь.
Необходимо заземление.
Предупреждение: Неправильное обращение
может привести к серьезной опасности,
такой, как смерть, серьезные травмы и т.д.
2. Держите шнур питания и вилку включателя
в чистоте. Подключите шнур питания правильно,
чтобы из-за недостаточного контакта Вас не
ударило электрическим током или не начался
пожар.
3. Не используйте шнур питания или вилку во
время работы кондиционера. Это может привести
к пожару из-за искры и т.д.
4. Нельзя скручивать, растягивать или давить на
шнур питания. Это может привести к нарушению его
целостности. Если шнур питания поврежден, опасайтесь поражения электрическим током или пожара.
7. Если существует какая-то неисправность с устройством, то первоначально выключите его с помощью
пульта дистанционного устройства, а только после с
источника питания.
10. Запрещается влажными руками дотрагиваться
до кнопок управления.
5. Никогда не вставляйте палки или другие
элементы в устройство. Вентилятор вращается с
очень большой скоростью, что может привести
к травме.
8. Не ремонтируйте прибор самостоятельно.
Это может привести к удару электрическим током
или другим травмам, если это делается неверно.
11. Не кладите никакие предметы на
наружный блок.
6. Холодный воздух может вредить Вашему здоровью, если он будет поступать в течение длительного
времени. Будет лучше, если поток воздуха будет
распространяться на все комнаты.
9. Запрещается направлять воздушный поток в
сторону работы газовой плиты или других газовых
приборов.
12. В ответственность пользователя входит проконтролировать или сделать так, чтобы прибор
был заземлен в соответствии с местными правилами и постановлениями на основании лицензии.
— 2 —
Page 3

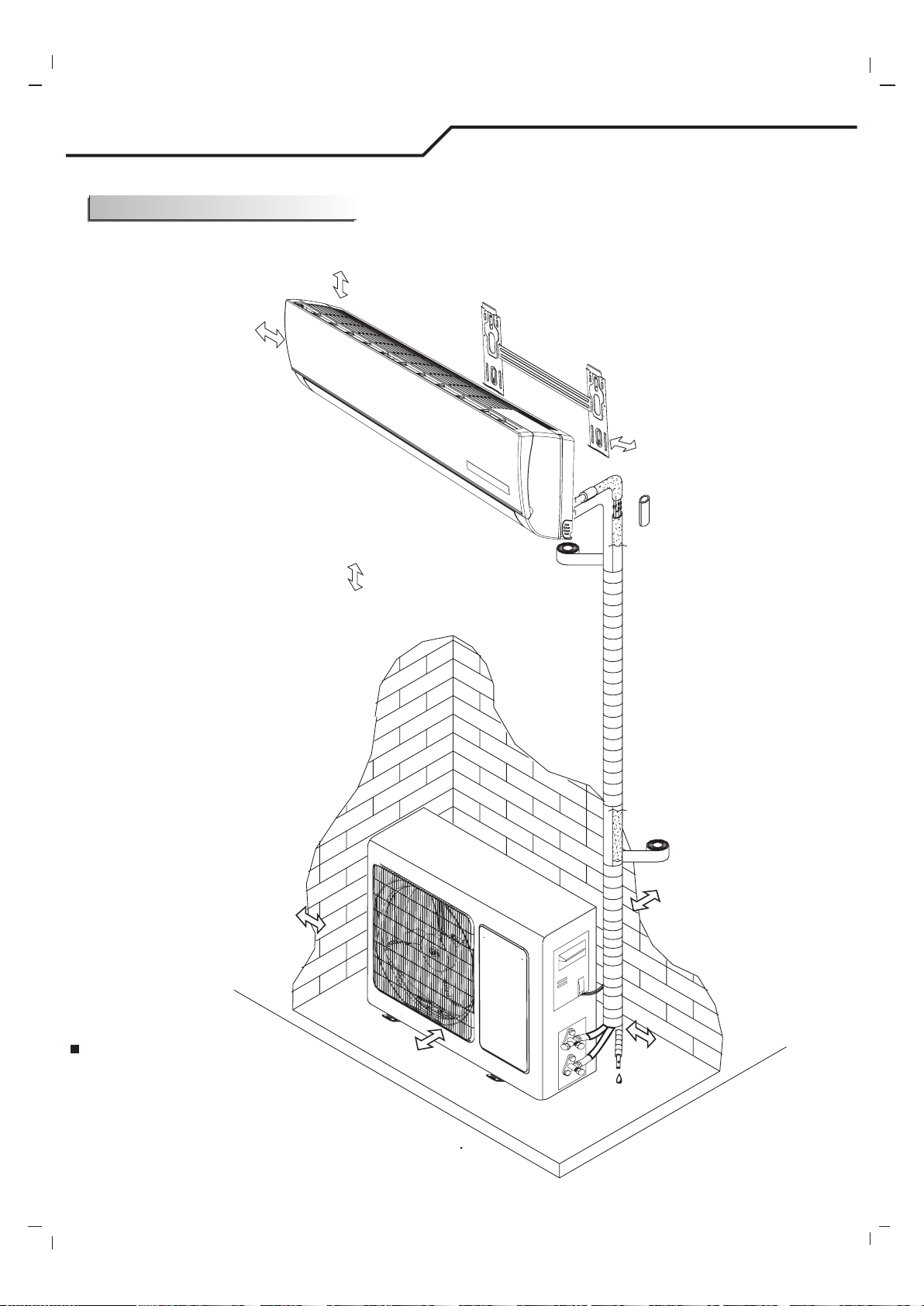

Описание системы
Внутренний блок
Отверстие потребления
воздуха
Передняя панель
Панель дисплея
Аварийная панель
Отверстие выхода воздуха
Вертикальная регулировка
жалюзи
Наружный блок
Горизонтальная регулировка жалюзи
Фильтр очистки воздуха
Пульт дистанционного
управления
Отверстие потребления
воздуха
Трубы и шнур питания для
подключения
Сливной шланг
Примечание: конденсат спускается по
сливному шлангу во время операции
охлаждения или нагрева.
Отверстие выхода воздуха
!
Схемы, приведенные в данном руководстве, основаны на внешнем виде стандартной модели.
Следовательно, форма может отличаться от кондиционера, который Вы выбрали.
— 3 —
Page 4

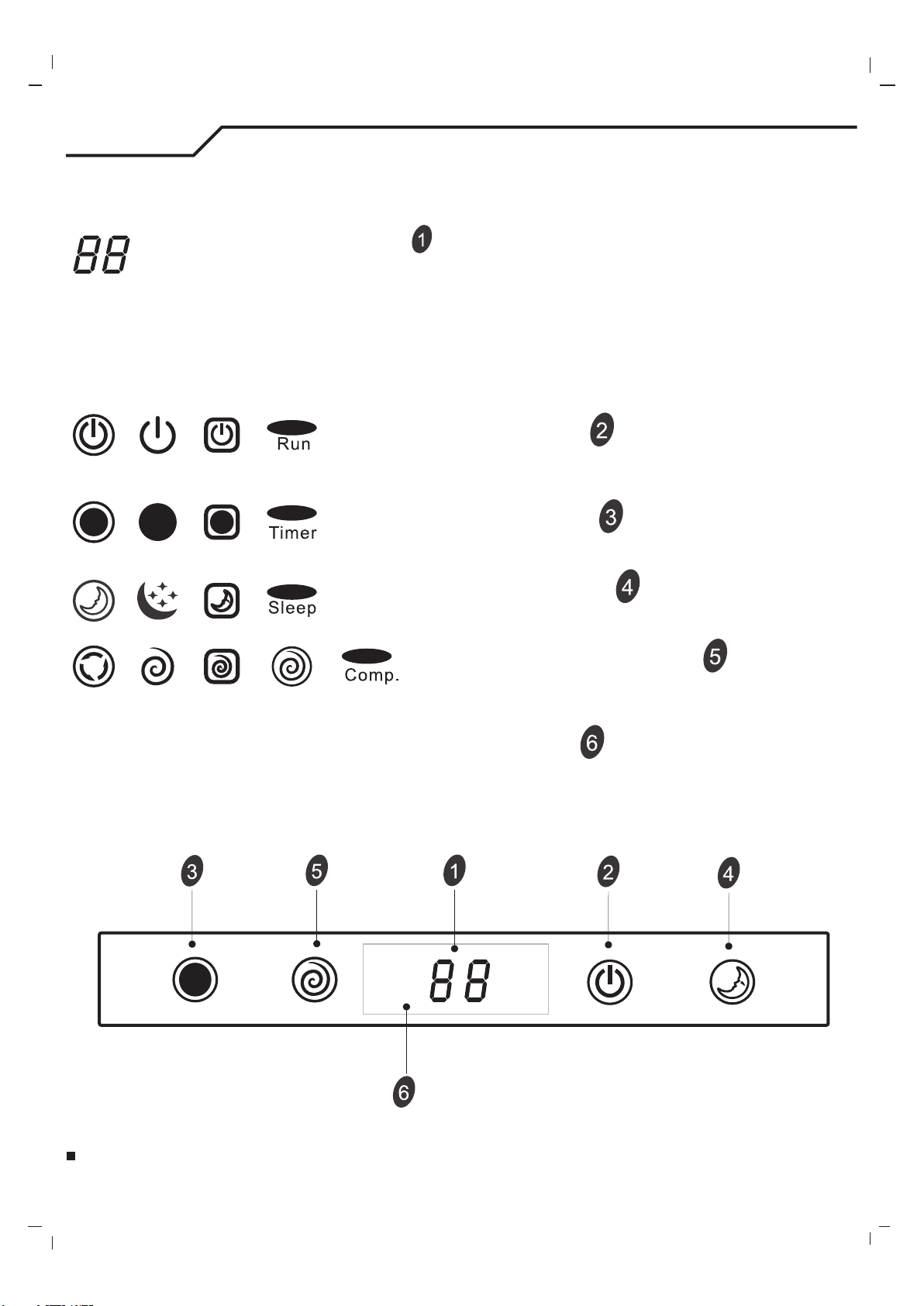

Дисплей
Индикатор температуры •
Дисплей заданной температуры.
В качестве напоминания об очистке фильтра на дисплее показывается «FC» после
200 часов использования.
Сброс показателей дисплея происходит с помощью кнопки сброса расположенной
на внутреннем блоке после очистки фильтра, (функция).
Индикатор запуска •
Он загорается, когда кондиционирование работает.
Он мигает во время размораживания.
Индикатор таймера •
Он загорается в заданное время.
Индикатор режима сна•
Он загорается в режиме сна.
Индикатор нагрузки на компрессор•
Он загорается, когда компрессор включен.
Приемник сигнала•
!
Символы могут отличаться, но функции идентичные.
— 4 —
Page 5
Дисплей
Аварийная кнопка •
ON / OFF
Нажав кнопку можно запустить или остановить кондиционирование.
ON / OFF
Сброс фильтра
Нажав кнопку можно запустить или остановить кондиционирование.
Если на дисплее появится «FC», возможна функция использования
кнопки в качестве сброса фильтра очистки строки.
!
Символы могут отличаться от этих моделей, но функции идентичные.
— 5 —
Page 6

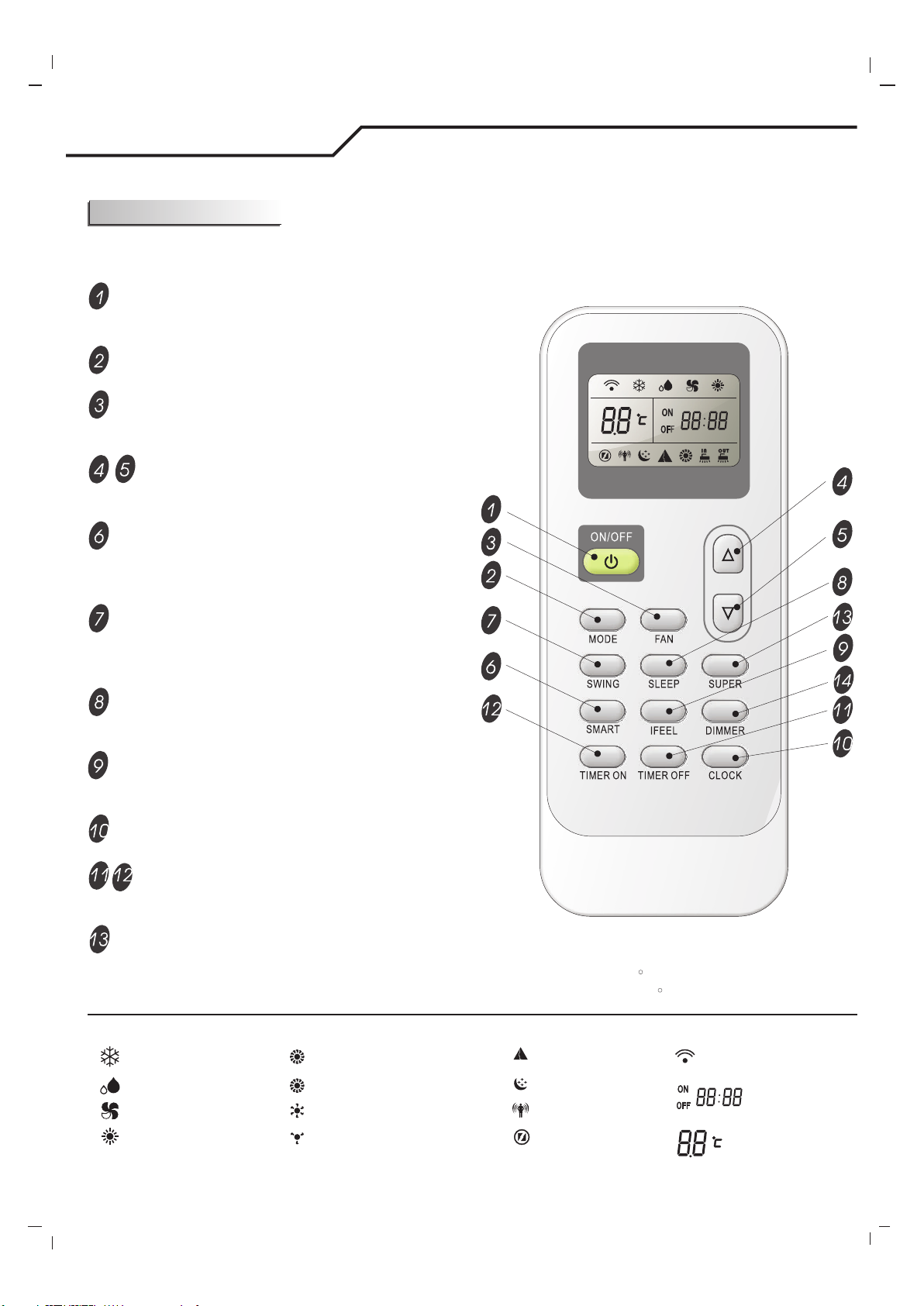

Пульт управления
Пульт управления
С помощью пульта управления сигналы передаются системе.
КНОПКА ON/OFF
Кондиционер начнет работу, если к нему подведено
питание, или остановится, если Вы нажмете эту кнопку.
КНОПКА MODE
Нажмите эту кнопку для выбора режима работы.
КНОПКА FAN
Используется для выбора скорости в последовательности: автоматическая, высокая, средняя или низкая.
КНОПКИ УСТАНОВКИ ТЕМПЕРАТУРЫ В КОМНАТЕ
Используются для настройки температуры в
комнате и таймера в реальном времени.
КНОПКА SMART
Используется для непосредственного перехода в
режим fuzzy logic не зависимо от того, включен кондиционер или нет.
КНОПКА SWING
Используется для остановки или запуска вертикальной настройки качания жалюзи и установки желаемого направления потока воздуха.
КНОПКА SLEEP
Используется для включения или отключения режима Sleep.
КНОПКА IFEEL
Используется для включения или отключения режима IFEEL.
КНОПКА CLOCK
Используется для установки текущего времени.
КНОПКА TIMER ON/OFF
Используется для установки или отмены работы
таймера.
КНОПКА SUPER
Используется для запуска или прекращения быстрого охлаждения/обогрева. (Быстрое охлаждение работает при высокой скорости вентилятора при автоматически установленных 18 С ; быстрый обогрев работает
при автоматической скорости вентилятора при автоматически установленных 32 С ).
Индикаторы ЖКД:
Индикатор охлаждения Автоматическая скорость вентилятора Индикатор “Smart” Передача сигнала
Индикатор осушения Высокая скорость вентилятора Индикатор режима сна
Индикатор вентиляции Средняя скорость вентилятора Ifeel
Индикатор обогрева Низкая скорость вентилятора Индикатор “Super” Отображение
Время таймера
Текущее время
установленной температуры
Внимание: каждый режим и соответствующие функции будут рассмотрены далее.
— 6 —
Page 7
Пульт управления
Пульт управления
Как вставить Батарейки•
Выньте крышку батареек в направлении, указанном стрелкой.
Вставьте новые батарейки убедившись в правильной полярности (+) и (-).
Присоедините крышку обратно, задвинув ее на место.
Внимание:
Используйте 2 LR03 AAA (1.5 В) батарейки. Не используйте заряжаю-•
щиеся батарейки. Замените батарейки на новые того же типа, когда
дисплей начинает блекнуть.
Хранение и подсказки по использованию пульта•
Пульт ДУ может храниться прикрепленным к стене с помощью держателя.
Внимание:
Держатель пульта ДУ – опционный.•
Как использовать•
Для управления комнатным кондиционером направьте пульт на приемник
сигнала. Пульт ДУ будет управлять кондиционером на расстоянии до 7 м,
при направлении на приемник сигнала внутреннего блока.
— 7 —
Приемник сигнала
Page 8

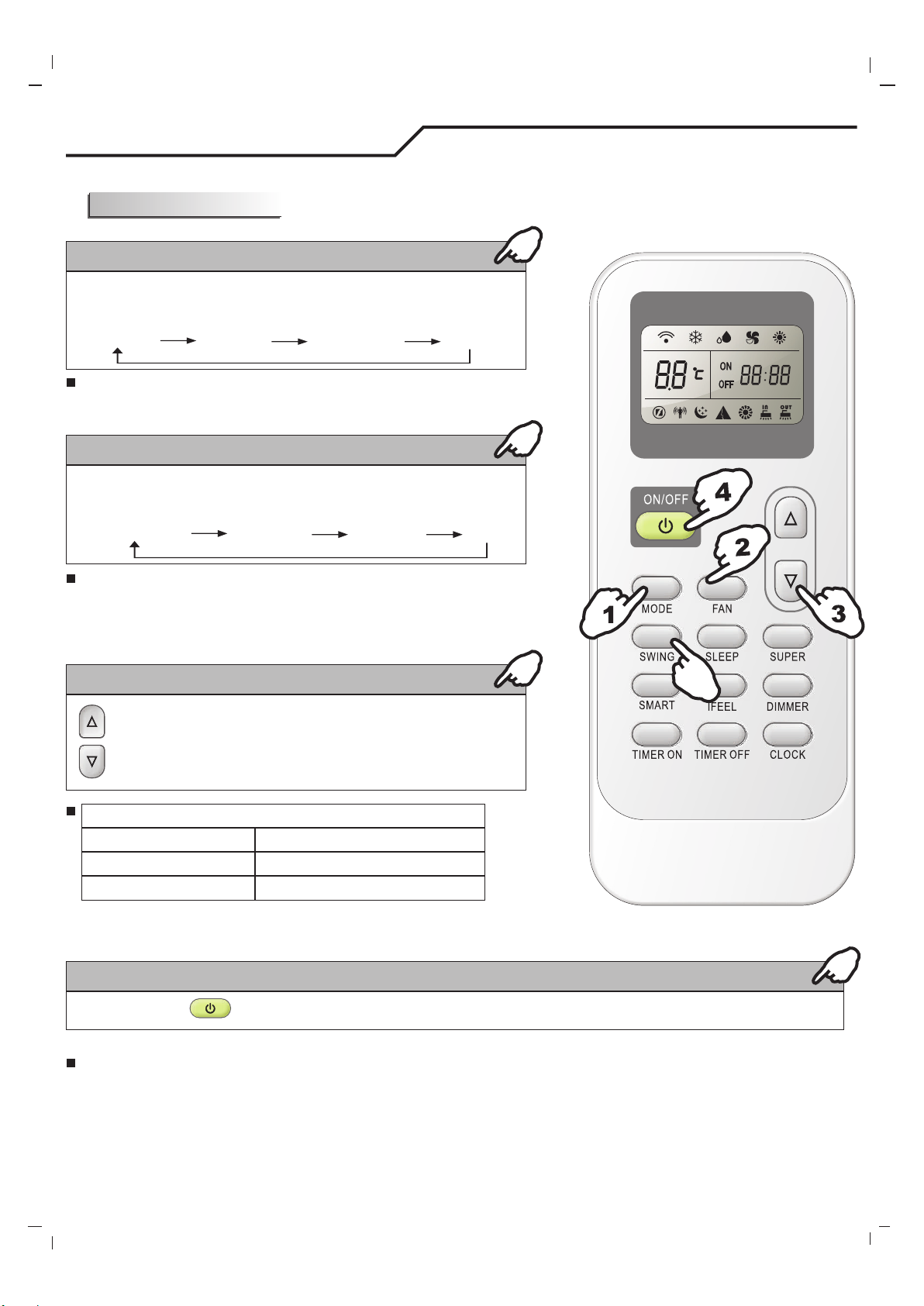

Инструкция по работе
Режимы работы
Выбор режима
Каждый раз, когда Вы нажимаете на кнопку MODE, режим работы
будет меняться в последовательности:
Охлаждение Осушение Только обдув Отопление
!
Режим обогрева не доступен для кондиционеров, которые
работают только на охлаждение.
Режим только обдува
Каждый раз, когда Вы нажимаете на кнопку FAN, скорость вентилятора меняется в последовательности:
Автоматическая Высокая Средняя Низкая
!
При режиме «Только обдув» доступны только режимы «Высокая», «Средняя» и «Низкая» скорости. В режиме «Осушение»
скорость вентилятора устанавливается автоматически в «Автоматическая», а кнопка «FAN» не работает в этом случае.
Установка температуры
1
2
3
5
Нажмите один раз для поднятия температуры с шагом 1ºС
Нажмите один раз для уменьшения температуры с шагом 1ºС
!
Диапазон доступных установочных температур
*обогрев, охлаждение 18ºС~32ºС
Осушение Устанавливается автоматически
Только обдув Невозможно установить
Внимание:
Режим обогрева не доступен в моделях с только охлаждением.•
Включение
Нажмите кнопку . Когда устройство примет сигнал, индикатор RUN на внутреннем блоке будет гореть.
!
Режимы работы SWING, SMART, TIMER ON, TIMER OFF, CLOCK, SLEEP и SUPER будут описаны далее.
При смене режимов работы при работе кондиционера, последний может иногда не реагировать сразу. Подождите 3 минуты.•
При работе на обогрев сначала нет выбрасывания потока воздуха. После 2-5 минут, когда теплообменник достаточно на-•
греется, поток воздуха пойдет.
Подождите 3 минуты перед тем как перезапустить кондиционер.•
4
— 8 —
Page 9

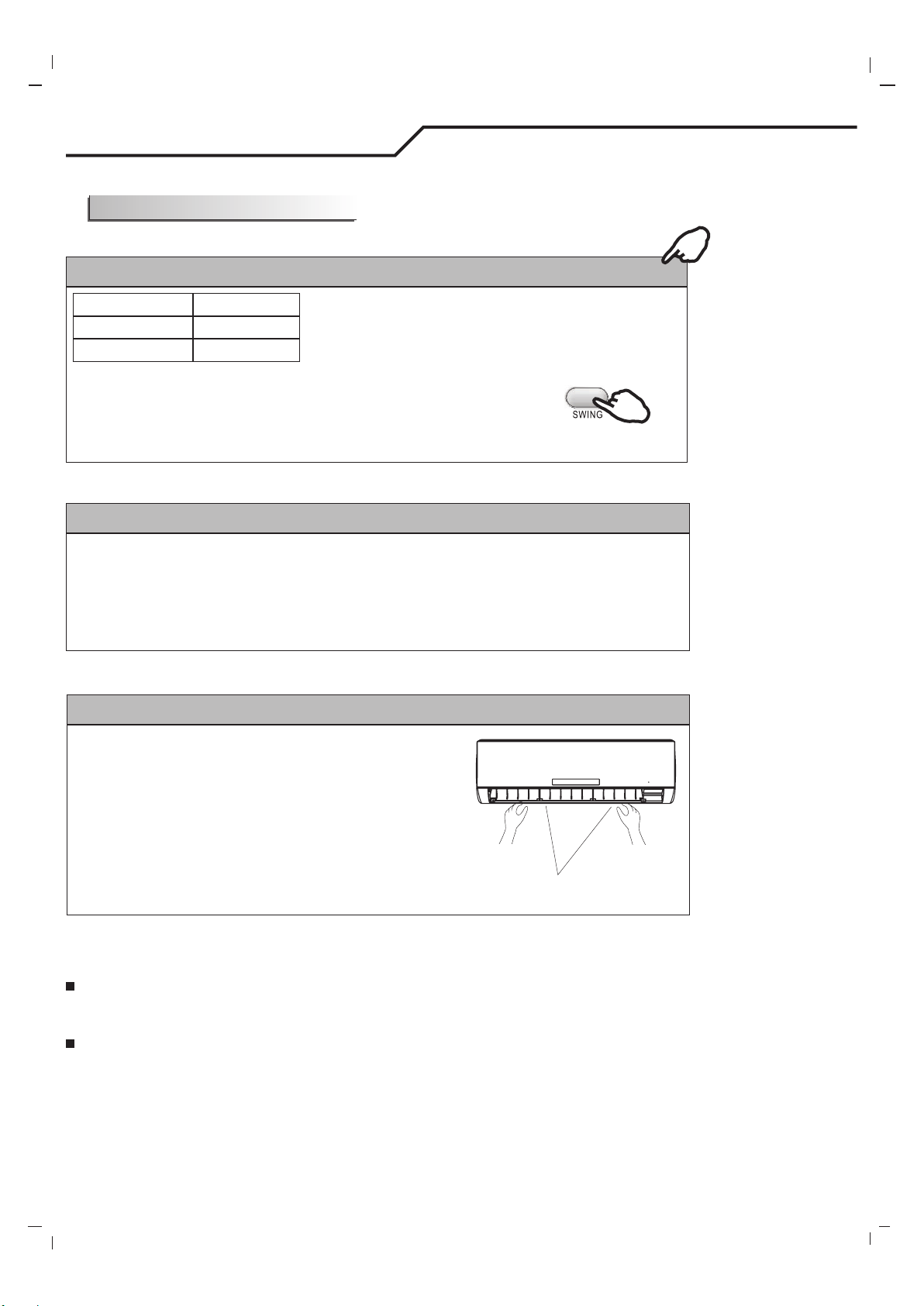

Инструкция по работе
Контроль направления воздуха
Контроль направления воздуха
5
Режим работы Направление потока
Охлаждение, осушение Горизонтально
Обогрев, обдув Вниз
Внимание:
Режим обогрева не доступен в моделях с только охлаждением.•
Автоматически устанавливается поток воздуха на
некоторый угол в соответствии с режимом работы
после включения блока.
Управление вертикальным потоком (с пульта ДУ)
Используйте пульт ДУ для установки различных углов потока воздуха, по вашему желанию.
Качающийся поток воздуха
Нажимая кнопку «SWING» один раз, Вы включите автоматическое качание жалюзи
вниз и вверх.
Желаемое направление потока воздуха
Нажимая кнопку «SWING» снова, Вы останавливаете жалюзи в требуемом положении.
Горизонтальная настройка потока воздуха (Вручную)
Поворачивая рычажки управления горизонтальных жалюзи, Вы
меняете направление потока, как показано на рисунке.
Внимание:
форма блока может отличаться от Вашего кондиционера.•
!
Не изменяйте направление вертикальных жалюзи вручную – Вы можете их повредить. Если такое
произошло – выключите блок и отключите питание, после этого подайте питание снова.
!
Лучше не оставлять вертикальные жалюзи на долгое время наклоненными вниз в режиме охлаждения или осушения, для предотвращения капания конденсата.
Управляющие стержни горизонтальных
жалюзей регулировки
— 9 —
Page 10

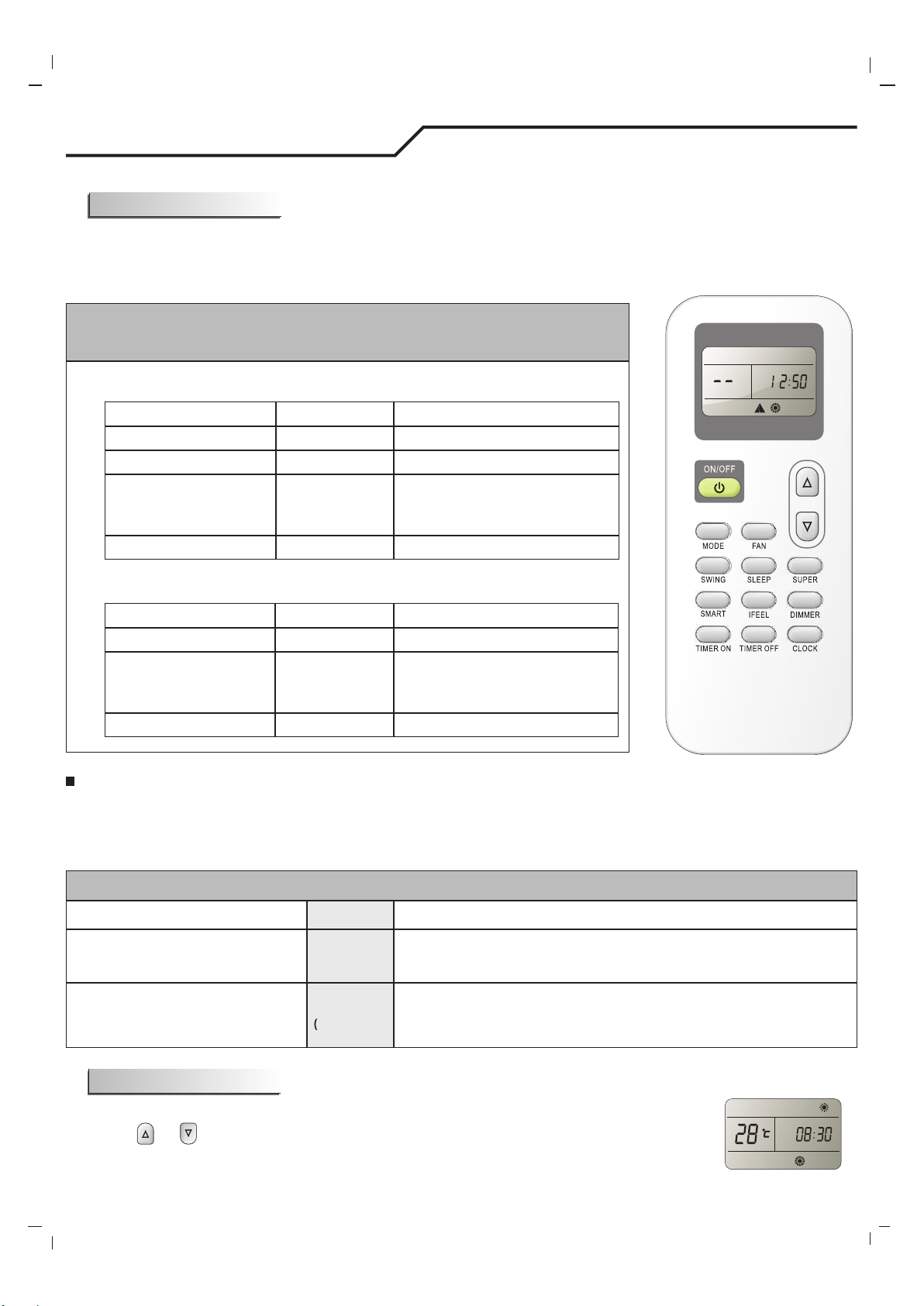

Инструкция по работе
Режим SMART
Нажмите кнопку SMART для того, чтобы кондиционер перешел в режим SMART (режим работы fuzzy logic) независимо от того, работает кондиционер или нет. В этом режиме температура и скорость устанавливаются автоматически в зависимости от комнатной температуры.
Режим работы и температура определяется
температурой в комнате
Модели с обогревом
Температура в комнате Режим работы Требуемая температура
21 ºС или ниже Обогрев 22 ºС
21 ºС - 23 ºС Только обдув
23 ºС - 26 ºС Осушение Температура в комнате понижа-
ется на 1,5 градуса после работы
в течении 3 минут
Больше 26 ºС Охлаждение 26 ºС
Модели с только охлаждением
Температура в комнате Режим работы Требуемая температура
21 ºС - 23 ºС Только обдув
23 ºС - 26 ºС Осушение Температура в комнате понижа-
ется на 1,5 градуса после работы
в течении 3 минут
Больше 26 ºС Охлаждение 26 ºС
Кнопка SMART не работает в режиме SUPER.
!
Внимание:
Температура, поток воздуха и направление управляются автоматически в режиме SMART. Тем не менее, можно осуществить •
понижение или повышение температуры до 7 ºС на пульте ДУ, если вам все еще не комфортно.
Что Вы можете делать в режиме SMART
Ваши ощущения Кнопка Процедура настройки
Некомфортные в связи с неподходящим объемом потока воздуха
Некомфортные ввиду неподходящего направления потока воздуха
FAN
Качание
SWING)
Скорости вентилятора внутреннего блока меняются: высокая, средняя,
низкая каждый раз, когда Вы нажимаете кнопку.
Нажмите один раз для того, чтобы вертикальные жалюзи изменили
свое положение. Нажмите еще раз и качание остановится. Для горизонтальной настройки – смотрите предыдущую главу.

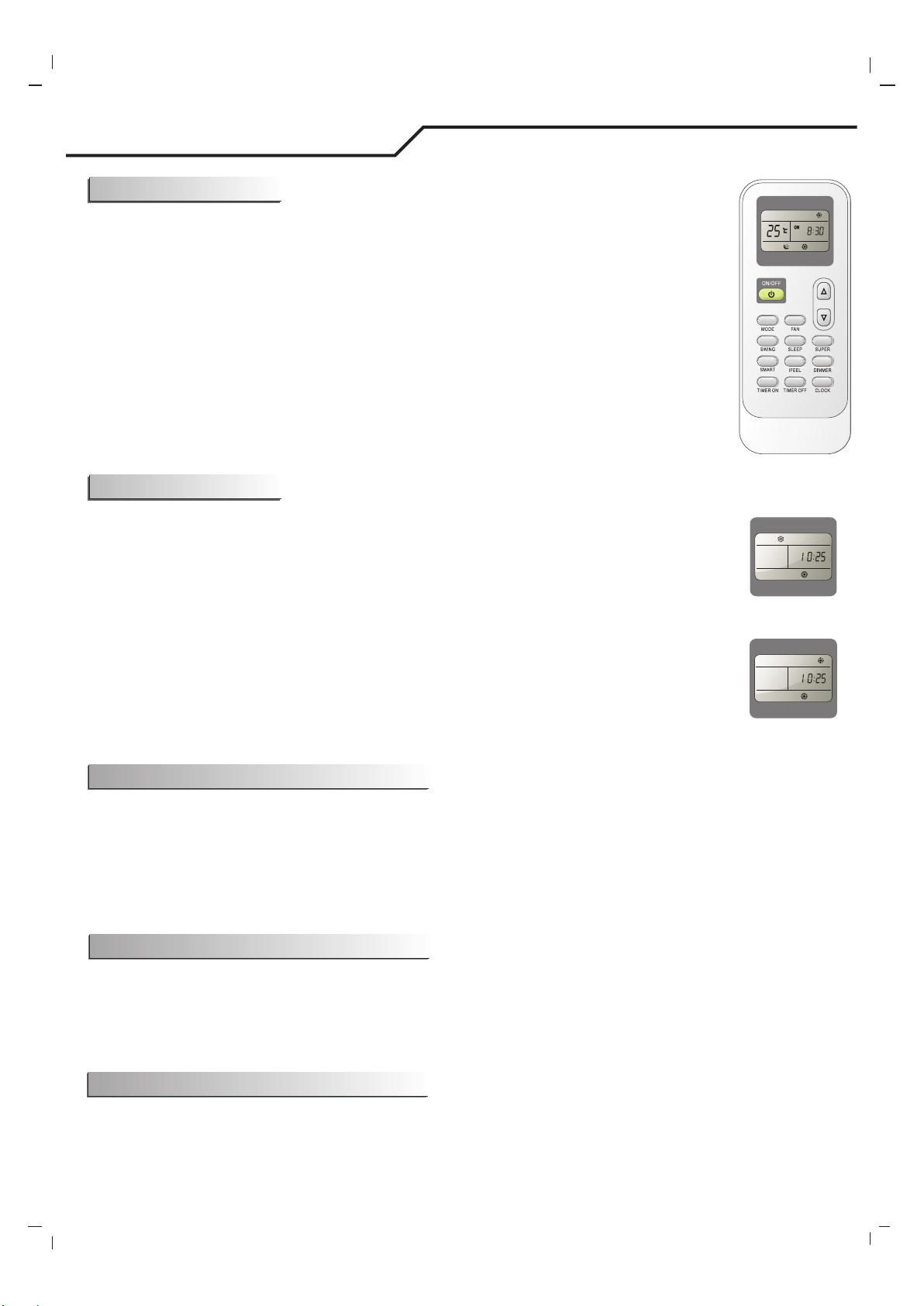

Кнопка CLOCK
Вы можете настроить текущее время путем нажатия кнопки CLOCK, потом, используя
кнопки и для установки правильного времени, нажмите кнопку CLOCK еще
раз, когда время установлено, нажмите кнопку CLOCK еще раз.
— 10 —
Page 11
Инструкция по работе
Режим Таймера
Удобно устанавливать таймер кнопками TIMER ON/OFF, когда Вы уходите утром и для достижения комфортной
температуры, когда Вы вернетесь домой. Вы так же можете установить таймер на выключение ночью.
Как установить• TIMER ON
Кнопка TIMER ON может быть использована для установки времени включения кондиционера в требуемое время.
1) Нажмите кнопку TIMER ON и когда на ЖКД начнет мигать “ON 12:00”, нажимайте или для выбора
времени, когда Вы хотите, чтобы кондиционер включился.
Увеличить
Уменьшить
Нажмите или :
• один раз для увеличения или уменьшения устанавливаемого времени на 1 минуту.
• удерживайте 5 секунд для увеличения или уменьшения устанавливаемого времени на 10 минут.
• удерживайте еще дольше для увеличения или уменьшения устанавливаемого времени на 1 час.
Внимание:
Если Вы не установили время в течении 10 секунд после нажатия кнопки TIMER ON, пульт ДУ выйдет из режима •
TIMER ON автоматически.
2) Когда требуемое время будет отображено на ЖКД, нажмите кнопку TIMER ON и подтвердите его.
Вы услышите «звуковой сигнал».
«ON» перестанет мигать.
Индикатор TIMER на внутреннем блоке загорится.
3) После отображения установленного времени, в течении 5 секунд, на ЖКД пульта будут отображены часы.
Как отключить• TIMER ON
Нажмите еще раз кнопку TIMER ON. Как только Вы услышите «звуковой сигнал» и индикатор перестанет гореть,
режим TIMER ON будет отключен.
Внимание:
Timer OFF устанавливается аналогично. Вы можете настроить отключение кондиционера в требуемое время.•
— 11 —
Page 12
Инструкция по работе
Режим SLEEP
Режим SLEEP может быть установлен в режимах ОХЛАЖДЕНИЯ ОБОГРЕВА или ОСУШЕНИЯ.
Данная функция позволяет вам спать в более комфортных условиях.
В режиме SLEEP:
кондиционер прекратит работу после работы в течении 8 часов.•
скорость вентилятора автоматически устанавливается на низкую.•
установленная температура поднимется на 1•
дение в течении 2 часов, потом установится постоянной.
установленная температура понизится на 3 С если кондиционер работает на•
обогрев в течении 3-х часов, затем останется постоянной.
Внимание:
Если в режиме охлаждения температура в комнате 26 •
изменится.
Обогрев не доступен в кондиционерах, расчитаных только на охлаждение.•
o
С, если кондиционер работает на охлаж-
o
o
С или выше, установленная температура не
Режим SUPER
быстрое
охлаждение
Режим SUPER используется для запуска или остановки быстрого охлаждения или обогрева.
Быстрое охлаждение работает при высокой скорости вентилятора, изменяя установленную
температуру автоматически на 18 oС. Быстрый обогрев работает на автоматической скорости
вентилятора, изменяя установленную температуру на 32 oС.
Режим SUPER может быть установлен, когда кондиционер работает или питается от сети.
быстрый
нагрев
В режиме SUPER Вы можете установить направление потока воздуха или таймер. Если Вы хотите выйти из режима SUPER, нажмите SUPER, MODE, FAN, ON/OFF, SLEEP или кнопки установки температуры, при этом дисплей вернется в исходный режим.
Внимание:
Кнопка SMART не работает в режиме SUPER.•
Кондиционер будет продолжать работу в режиме SUPER, если Вы не выйдите из него, нажав одну из перечисленных выше кнопок.•

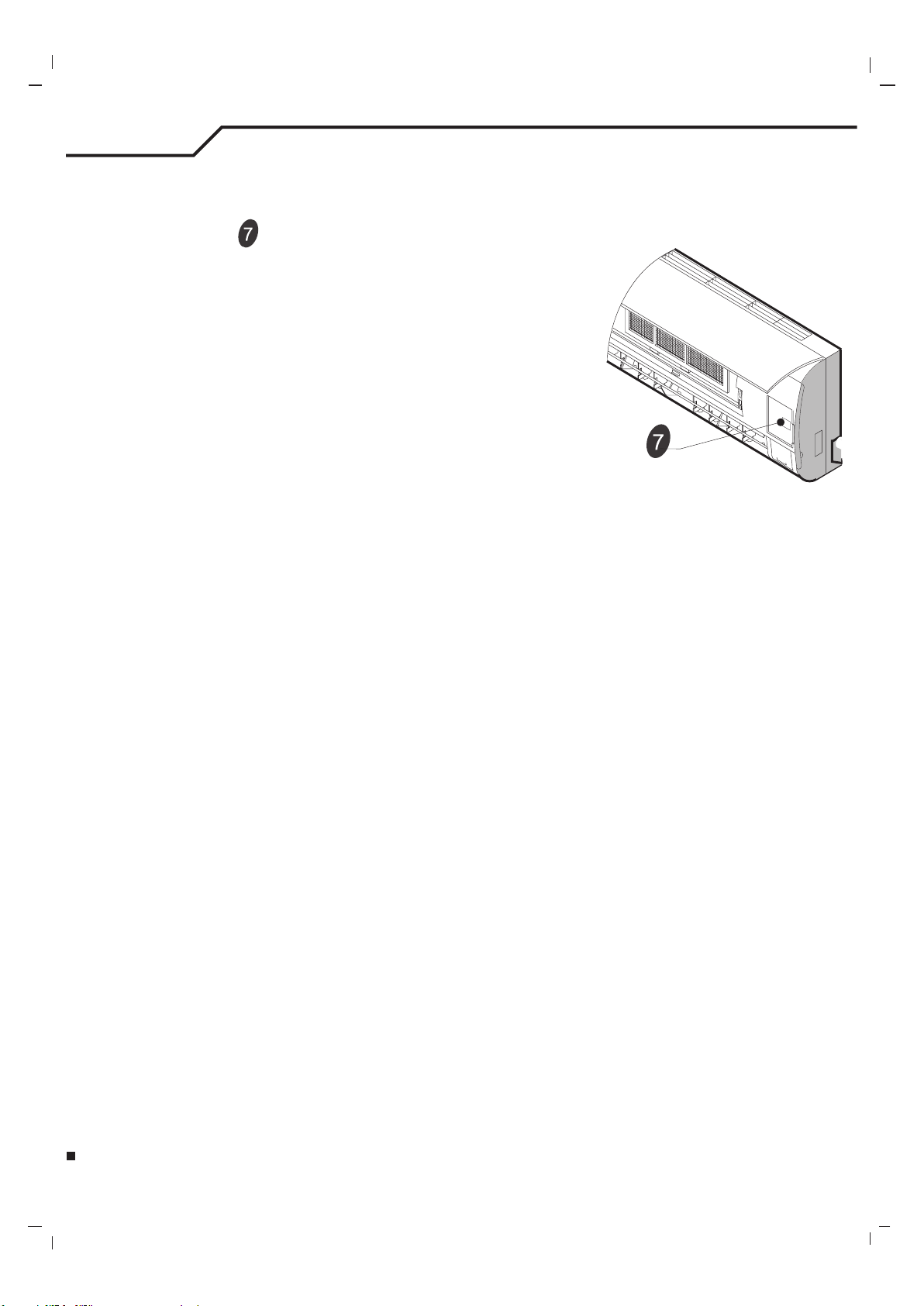

Управление без пульта ДУ
Если Вы потеряли пульт или он поврежден, следуйте инструкции ниже.
1. Как включить кондиционер:
Откройте переднюю панель (если необходимо) нажмите кнопку ON/OFF шариковой ручкой. И кондиционер автоматически
выберет режим работы в зависимости от температуры комнаты.
2. Как выключить кондиционер:
Откройте переднюю панель кондиционера (если необходимо), нажмите кнопку ON/OFF шариковой ручкой.
Внимание:
Не нажимайте кнопку ON/OFF слишком долго, так как это может привести к неправильной работе кондиционера.
Подсказки для сбережения электроэнергии
Если вход и выход воздуха закрыты — это может повлиять на нормальный теплообмен кондиционера и даже повредить его. При
работе кондиционера на охлаждение в дневное время, пожалуйста, используйте солнечную защиту или шторы для предотвращения попадания прямых солнечных лучей в комнату. Если солнечные лучи падают на стены и крышу, то это займет гораздо больше
времени достичь необходимой температуры при охлаждении. Чистите воздушные фильтры регулярно (приблизительно каждые
2 недели) и держите воздушные фильтра в чистоте для того, чтобы поддерживать нормальный теплообмен внутреннего блока.
Держите двери и окна закрытыми при работе кондиционера для предотвращения потери тепла.
Утилизация прибора
По окончанию срока службы, прибор поддается утилизации в соответствии с нормами, правилами и способами, действующими
в месте утилизации.
— 12 —
Page 13

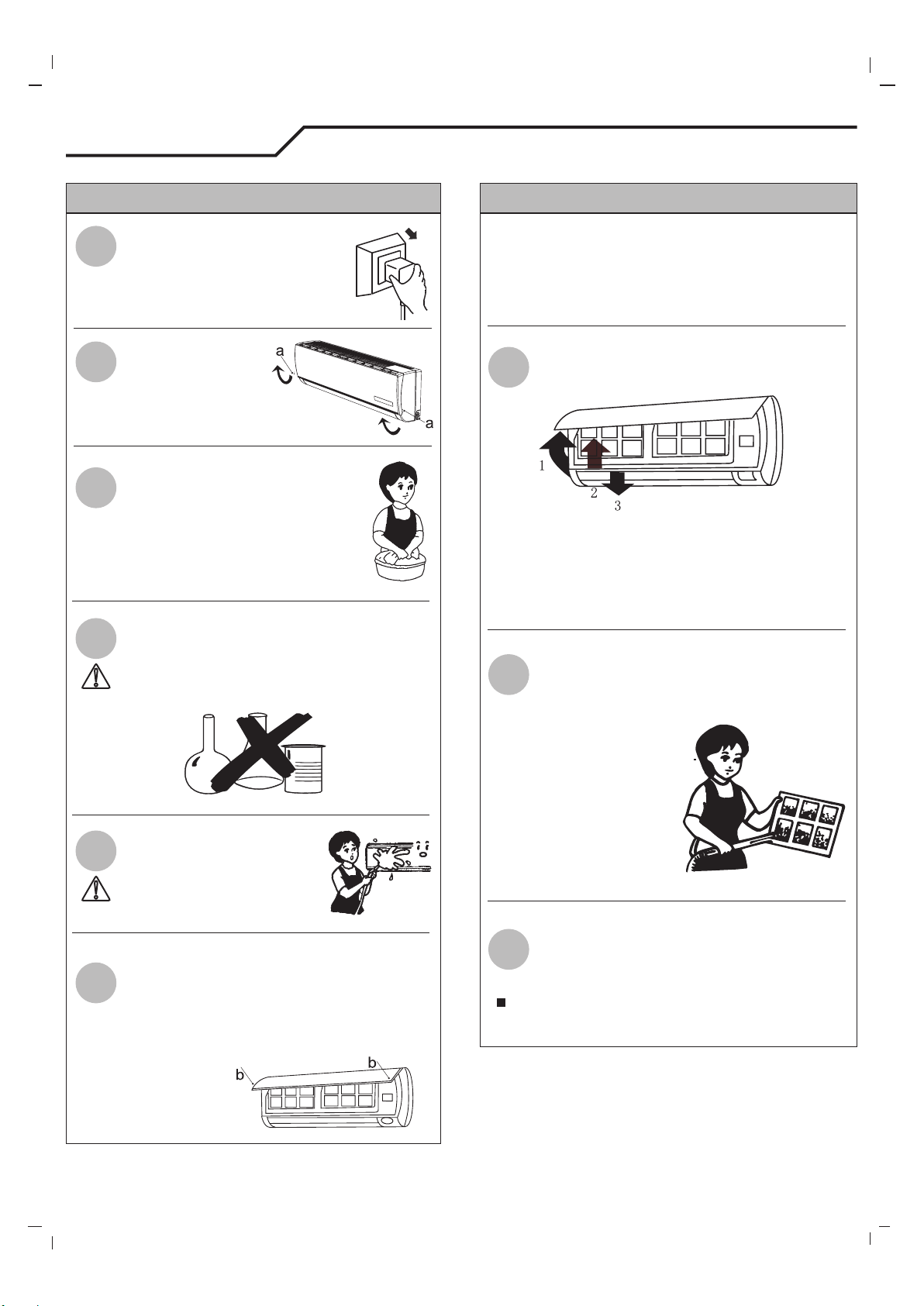

Обслуживание
Обслуживание передней панели
Отключите питание
1
Выключите блок перед отключением
от сети питания.
2
Возьмитесь за положение «а»
и снимите переднюю панель.
Протирайте мягкой
3
и сухой тканью
Используйте теплую воду
(ниже 40 C) для чистки, если
прибор очень грязный.
4
о
Никогда не используйте летучие
вещества, такие как: бензин или
полировочный порошок для
чистки прибора
Очистка воздушного фильтра
Необходимо очищать воздушный
фильтр после использования его в
течение 200 часов
Остановите прибор и снимите
1
воздушный фильтр
1. Откройте переднюю панель.
2. Нажмите осторожно переднюю ручку.
3. Возьмитесь за ручку и выдвиньте фильтр.
Очистите и установите на место
2
воздушный фильтр
5
6
Никогда не лейте
воду на внутреннюю
часть оборудования
Установите на место и закройте
переднюю панель
Установите на место и закройте переднюю
панель, нажатием позиции «B» вниз.
В случае появления заметной грязи, промойте фильтр
раствором моющего средства в теплой воде. После
очистки хорошо высушить.
Закройте переднюю панель снова
3
!
Очищайте воздушный фильтр каждые две недели,
если кондиционер работает в очень пыльной среде.
— 13 —

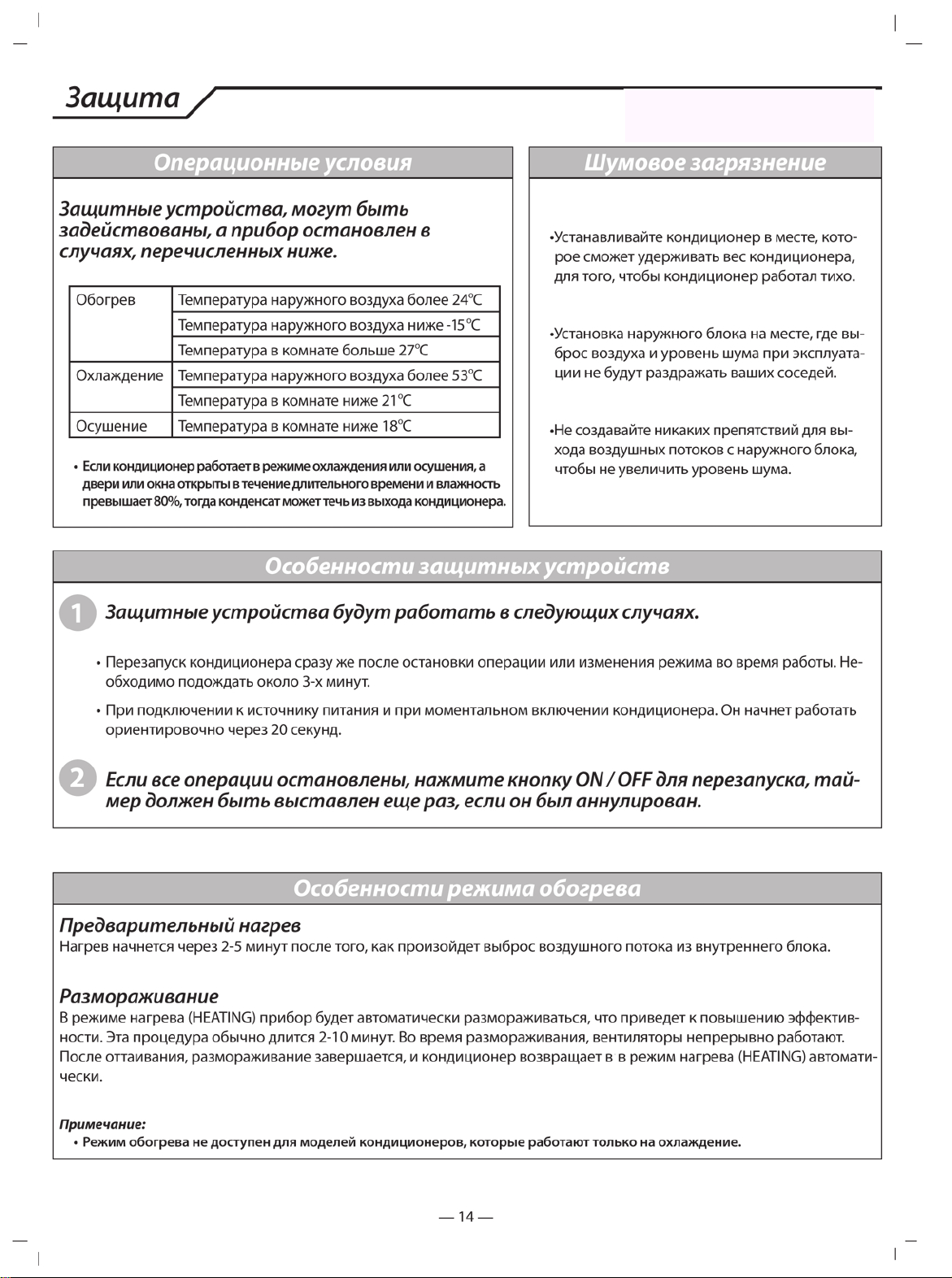

Page 14
Page 15

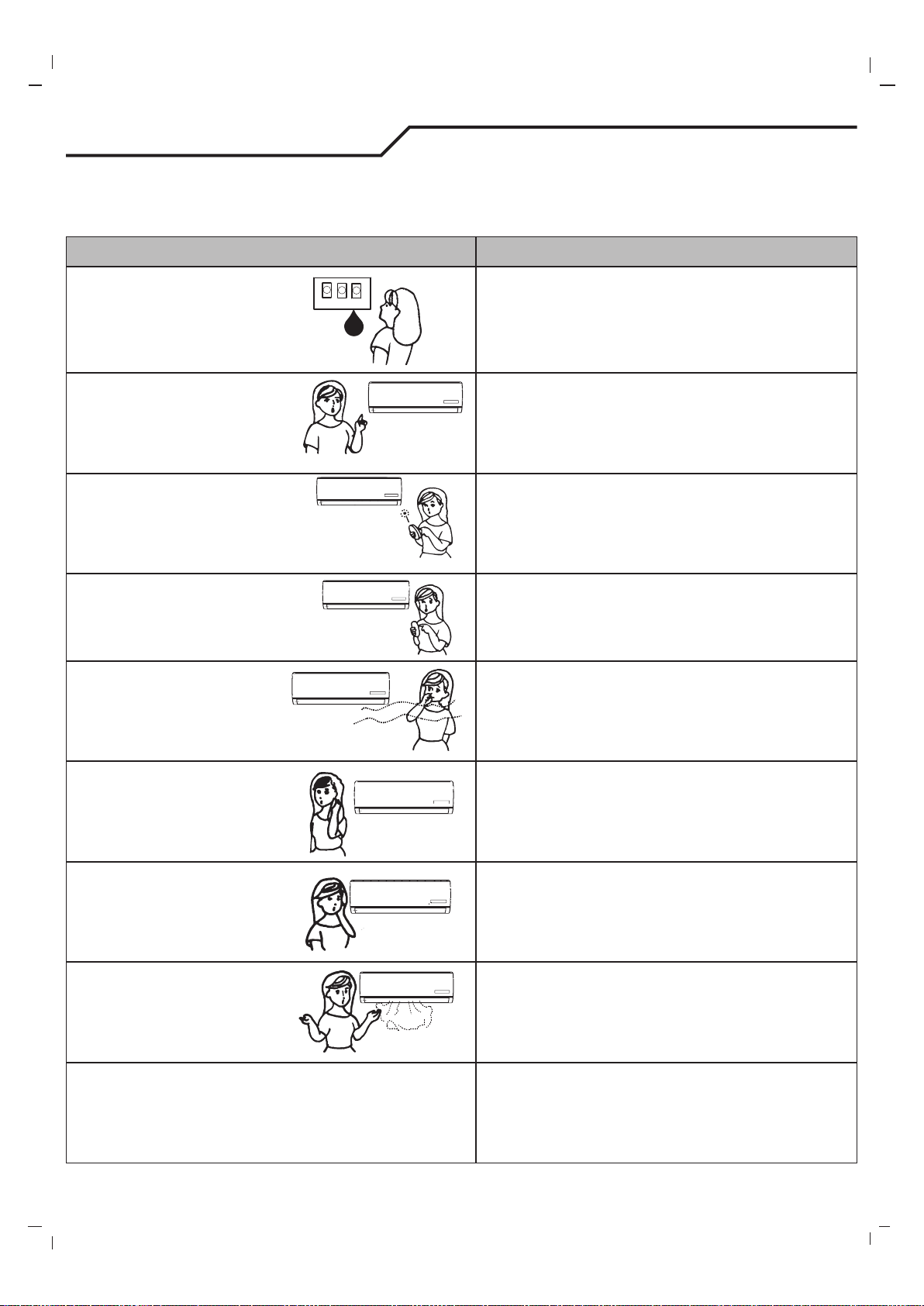

Поиск неисправностей
Следующие случаи не всегда могут быть неисправностями, пожалуйста, тщательно
проверьте их, прежде чем сдавать в сервисную службу.
Проблема Анализ
Если защитное устройство или предохранитель перегрелся, •
пожалуйста, подождите 3 минуты и начните сначала. Защит-
Не работает
Не охлаждает или не
греет воздух
Неэффективное
управление
ное устройство может препятствовать работе кондиционера.
Батарейки в пульте дистанционного управления могут •
быть разряжены.
Убедитесь, что прибор правильно подключен.•
Возможно, загрязнен воздушный фильтр?•
Отверстия для входа и выхода кондиционера заблоки-•
рованы?
Настроена ли температура правильно?•
Есть открытые двери или окна?•
Если есть сильное воздействие (от чрезмерного ста-•
тического разряда электричества или ненормального
напряжения питания), прибор может работать ненормально. Отключите источник питания и включите опять
через 2-3 секунды.
Не работает (не
реагирует на сигналы)
Специфический запах
Звук текущей воды
Слышен треск
Опрыскивающий
туман на выходе из
кондиционера
Изменение режима во время работы кондиционера •
приведет к задержке на 3 минуты.
Этот запах может исходить от других источников, таких •
как мебель, сигареты и т.д., запах которых всасывает
блок и выкидывает с потоком воздуха.
Этот звук от потока хладагента в кондиционере. Не •
нужно беспокоиться по этому поводу.
Это звук во время размораживания в режиме нагрева.•
Звук может быть получен за счет расширения или •
сжатия передней панели в связи с изменением температуры.
Туман появляется, когда воздух в комнате становится •
очень холодным. Причина в том, что холодный воздух
разряжается при выходе из внутреннего блока при
охлаждении или сухом режиме.
Индикатор компрессора постоянно работает,
бегущий индикатор мигает и внутренний
вентилятор останавливается.
Блок переходит от режима обогрева к режиму размо-•
раживания.
Индикатор выключится и вернется в режим обогрева.•
— 15 —
Page 16
Инструкция по установке
Схема установки
Расстояние до потолка
должно быть больше 150 мм
Расстояние от стены
должно быть больше 50 мм
Расстояние до пола
должно быть больше 2м
Расстояние от стены
должно быть больше 50 мм
Расстояние от отверстия для
забора воздуха до стены
должно быть больше 250 мм
Отверстие выхода воздуха должно размещаться
на расстояние больше 500 мм от стены
!
Выше представлен простой блок, который •
может соответствовать внешнему виду
блока, который Вы приобрели.
Установка должна быть выполнена в соответ-•
ствии с государственными стандартами. Проводить монтаж могут только квалифицированные
специалисты.
Расстояние от отверстия для
забора воздуха до стены
должно быть больше 250 мм
Больше
250 мм
— 16 —
Page 17
Инструкция по установке
Выбор места установки
Внутренний блок
Место для установки внутреннего блока
Там, где нет препятствий для выхода воздуха, чтобы легко обдувать •
каждый угол помещения.
Где трубы и отверстия в стене можно легко смонтировать.•
Держите необходимое расстояние от блока до потолка и стен в•
соответствии с монтажной схемой на предыдущей странице.
Где воздушный фильтр может быть легко снят.•
Держите блок и пульт дистанционного управления на расстоянии 1м•
и более, от телевидения, радио и т.д.
Держите как можно дальше от люминесцентных ламп.•
Не кладите ничего вблизи отверстий выхода и входа воздуха, чтобы не•
препятствовать его движению.
Стена должна выдерживать вес установленного кондиционера.•
Устанавливать кондиционер необходимо в месте, которое не будет•
создавать дополнительные шумы и вибрации.
Внутренний блок должен находиться вдали от прямых солнечных•
лучей и источников тепла.
Не размещайте горючие материалы или аппараты для зажигания в•
верхней части устройства.
Место для установки наружного блока
Место, где установка удобно и хорошо проветривается.•
Не устанавливайте его там, где возможна утечка воспламеняющегося•
газа.
Придерживайтесь требуемого расстояние устройства от стены.•
Расстояние между внутренним и внешним устройством должно быть•
не менее 5 метров. Расстояние может быть более 15 метров, при
условии использования дополнительного хладагента.
Держите наружный блок подальше от источников грязи и выхода•
опасных газов.
Не устанавливайте его на обочине дороги, где есть риск попадания•
в наружный блок загрязненной воды.
Место, в котором невозможно увеличение общего уровня шума.•
Там, где нет никаких помех для выхода воздуха.•
Избегайте установки под прямыми солнечными лучами или рядом с•
источниками тепла и вентиляции.

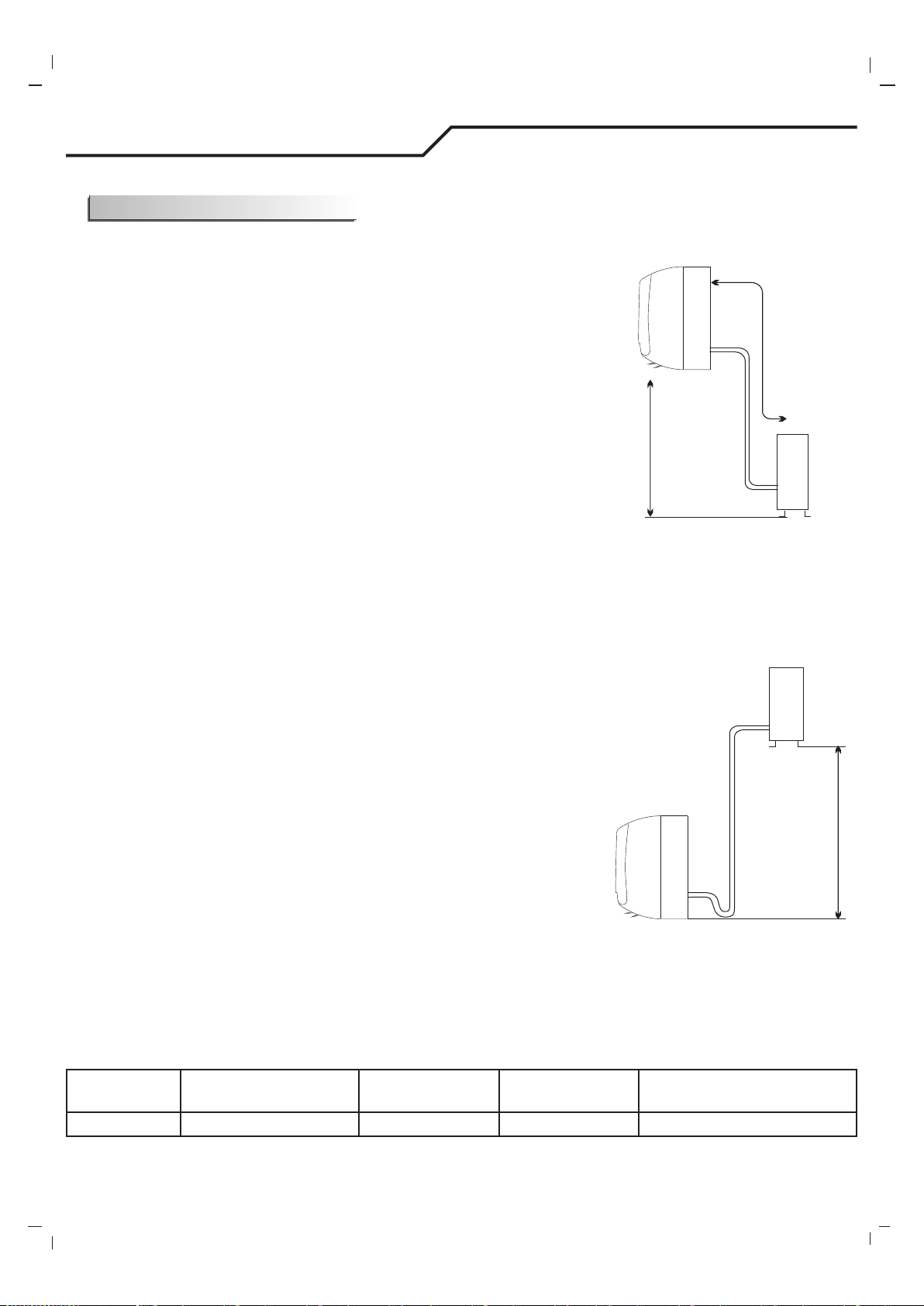

Длина
трубы
менее
15 метров
Внешний
блок
Менее 5 метров
Внешний блок
Внутренний блок
Менее 5 метров
Внутренний блок
Модель Макс. допустимая длина
трассы (м)
Предельная длина
труб (м)
Предел перепада
высот (м)
Требуемый объем дополни-
тельного хладагента (г/м)
5K~30K 5 15 5 20
— 17 —
Page 18
Инструкция по установке
Установка внутреннего блока

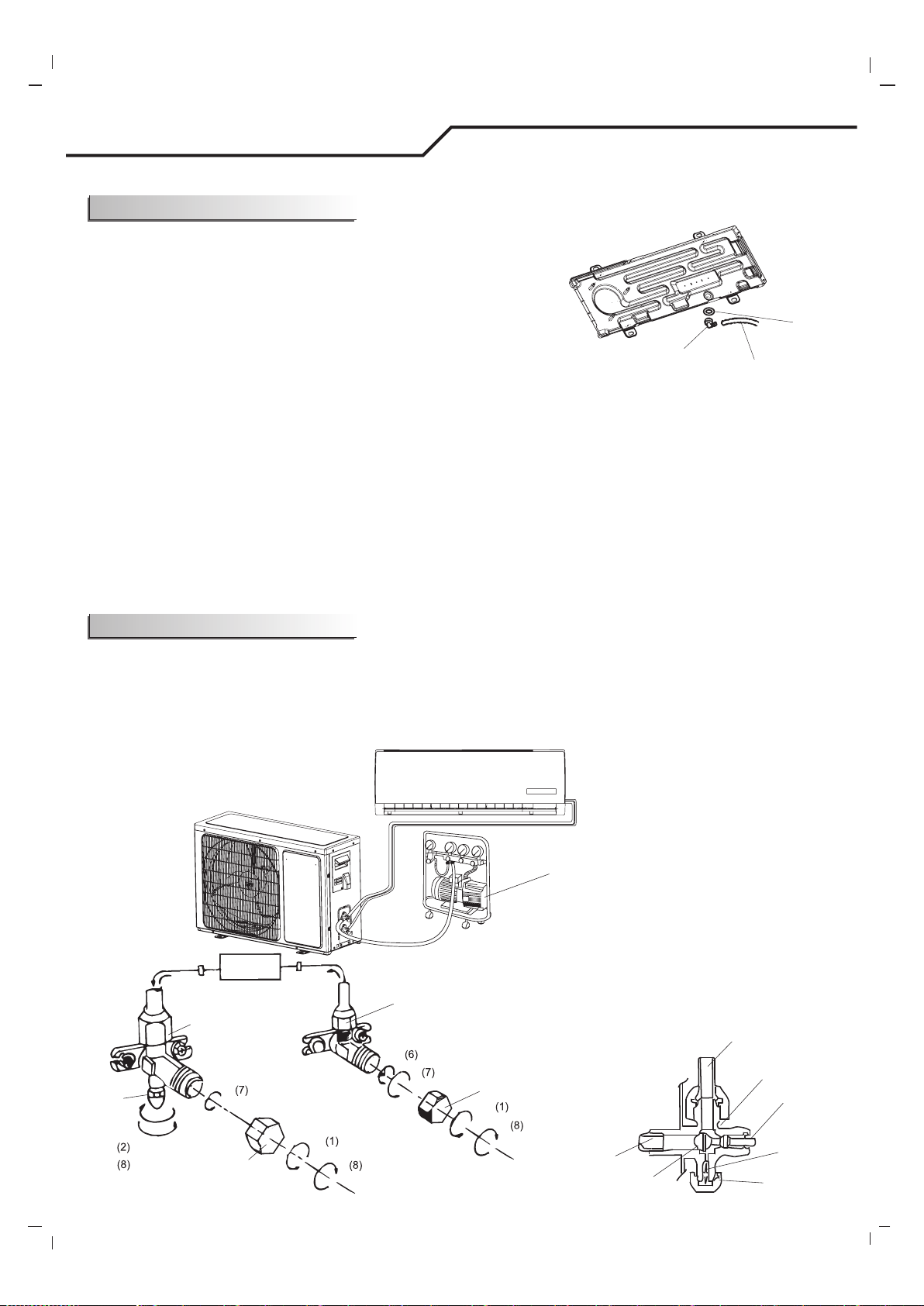

1. Установка крепежной пластины
Подберите место для установки монтажной панели в соответствии с •
размещением наружного блока и направления трубопроводов.
Держите монтажную пластину горизонтально с горизонтальной линейкой•
или рулеткой.
Просверлите отверстия от 32 мм в глубину на стене, для крепления пластины.•
Вставьте дюбеля в отверстия, закрепите панель саморезами.•
Проверьте, хорошо ли закреплена монтажная пластина. Затем просверлите•
отверстия для прокладки трубопроводов.
Внимание:
Форма вашей монтажной пластины может отличаться от приведенной выше, но способ установки аналогичен.•
Шесть отверстий на монтажной пластине используются для фиксации монтажной пластины, как показано на рисунке выше.•
2. Просверлить отверстие для трубопроводов
Подберите положение отверстия для прокладки трубопроводов•
в зависимости от места монтажной пластины.
Просверлите отверстие в стене. Отверстие должно быть наклонено•
немного вниз в направлении улицы.
Установить втулки через отверстие в стене, чтобы сохранить стены•
аккуратными и чистыми.
Саморезы
Монтажная панель
Установить втулки
Внутри
в отверстие в стене
Снаружи
Наклон
вниз 5 мм

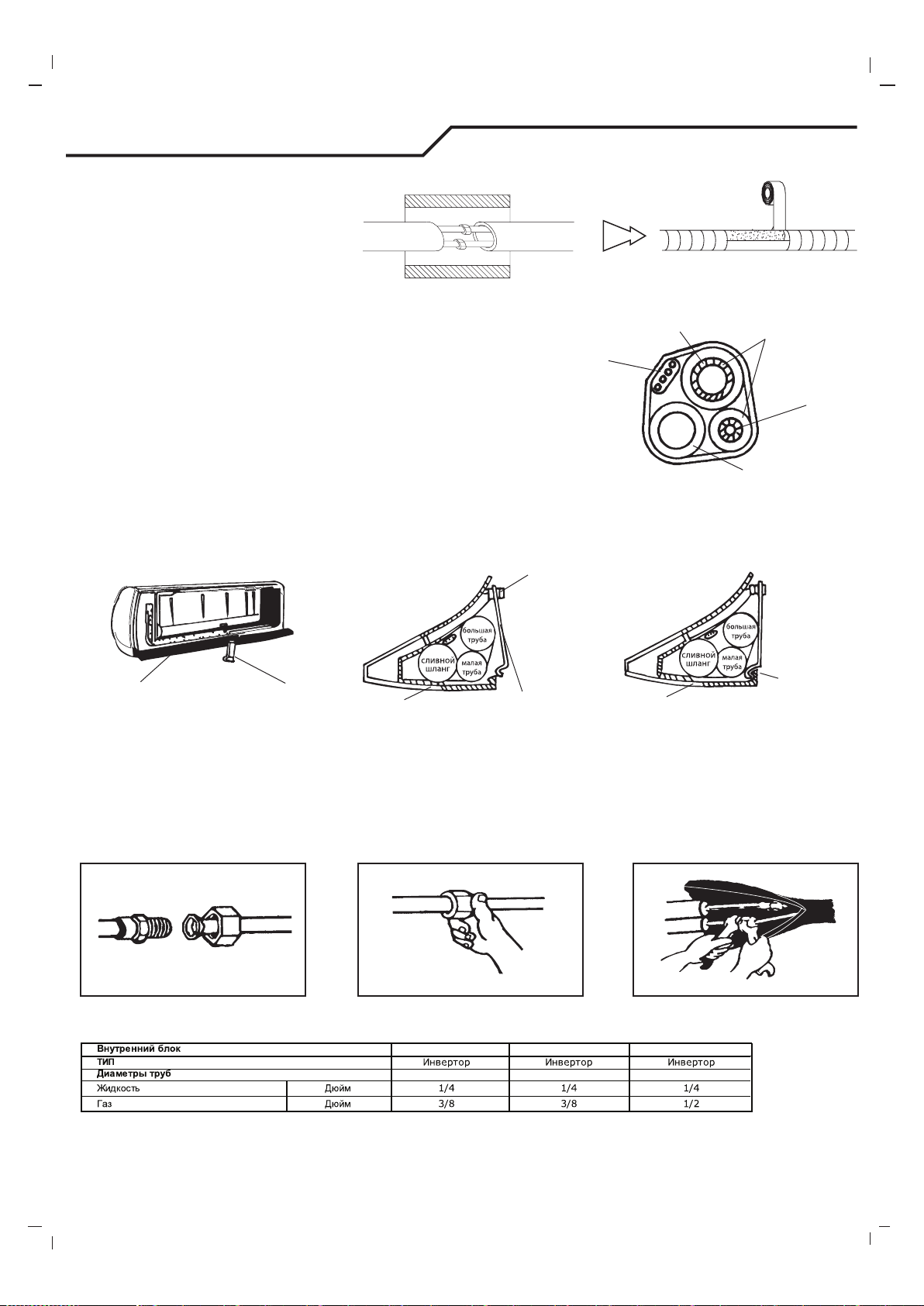

3. Внутренний блок: монтаж трубопроводов
Проложите трубопровод (жидкие и газовые трубы) и кабель через отверстие в стене снаружи или проложите их•
изнутри, после подключения трубопроводов и кабелей совершается полное подключение к наружному блоку.
Определите, какую заглушку на внутреннем блоке необходимо вырезать в зависимости от положения блока и труб•
(как показано ниже).
жёлоб
заглушка
Отрежьте заглушку
по жёлобу 4
Внимание:
При установке трубы на направлениях 1,2 или 4, необходимо отрезать соответствующие заглушки внутреннего блока.•
После подключения трубопроводов, установить сливной шланг. Затем подключите шнуры питания. После•
подключения, скрепите изоляционными материалами трубы, провода и сливной шланг вместе.
— 18 —
Page 19
Инструкция по установке
Трубопроводные соединения •
теплоизоляцией:
Оберните трубопроводные соединения в теплоизоляционные материалы, а затем оберните клейкой
лентой.
Теплоизоляция трубопроводов:•
a. Поместите сливной шланг под трубопроводы.
Большая труба
Шнур питания
Теплоизоляционная
труба
b. Для изоляции используется полимерная пена свыше 6 мм в толщину.
Внимание: Дренажный шланг подготовленный для пользователя.
Малая труба
Не устраивайте дренажную трубу таким образом, чтобы она была закрученная, •
торчащая или волнообразная. Не опускайте ее конец в воду.
Если дополнительный сливной шланг подключен к сливной трубе, •
Сливной шланг
убедитесь в его изоляции.
Когда трубопровод направлен правильно, трубы, кабель питания и водосточная труба должна быть •
изолированы тепловой изоляцией и закреплены на задней панели блока с фиксированным трубопроводом.
Вставить
здесь
Основа
Фиксатор
трубопровода
А. Вставьте фиксатор трубопровода
в специальное отверстие
Основа
Фиксатор
трубопровода
Основа
В. Нажмите на крючок, чтобы закрепить
фиксатор трубопровода на основе
Закрепить
крючок
Подключение трубопровода:
Соедините внутренний блок двумя ключами.
SSH-P094DC SSH-P124DC
— 19 —
SSH-P184DC
Page 20
Инструкция по установке

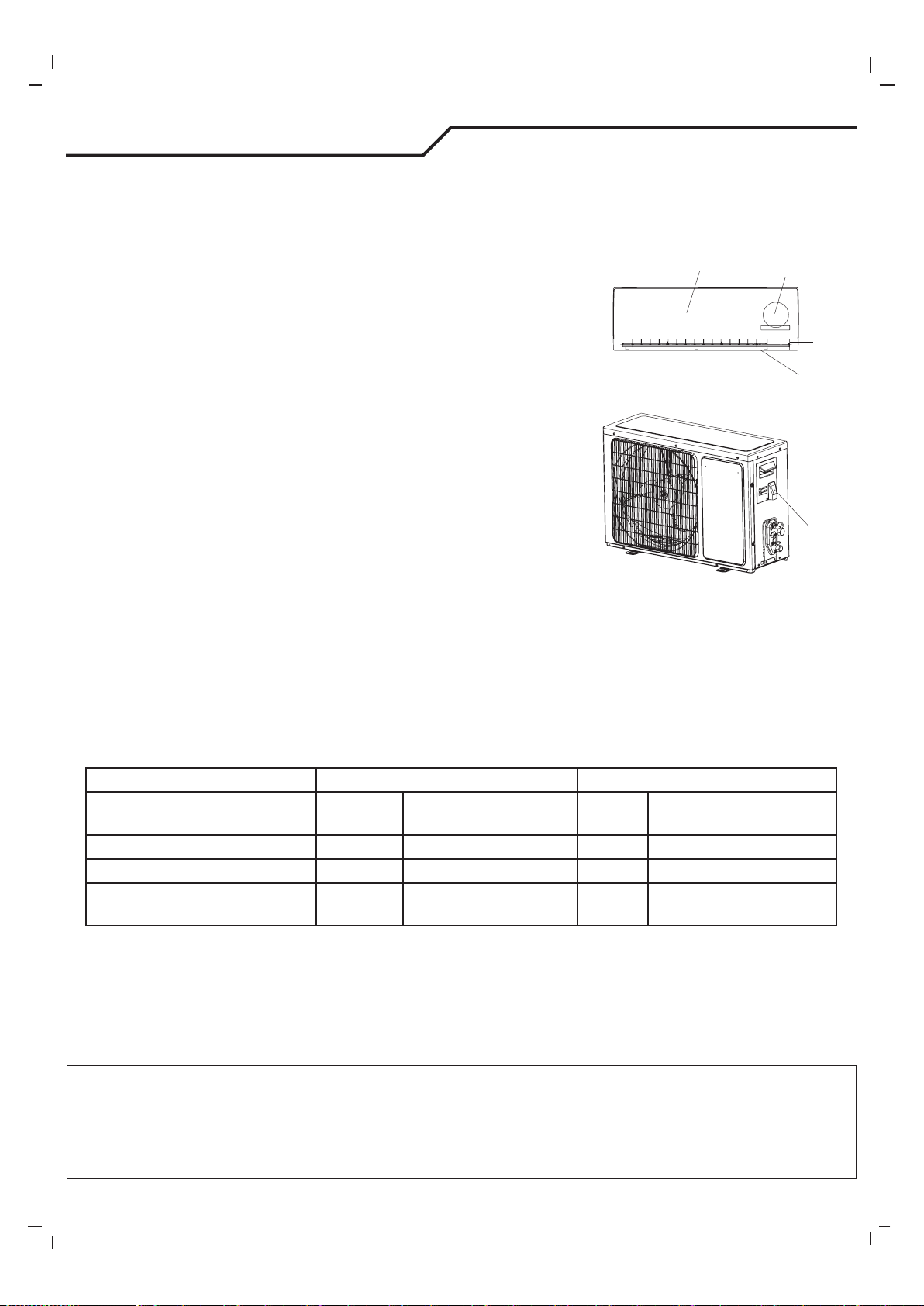

4. Подключение кабеля
Внутренний блок.•
Подключите шнур питания ко внутреннему блоку, подключая провода к
Передняя панель
Клеммы (внутри)
клеммам на панели управления, по одному в соответствии с соединениями
внешнего блока.
Внимание: Для некоторых моделей, необходимо снять корпус и подключить-
ся к крытым терминальным устройствам.
ВНУТРЕННИЙ БЛОК
Внешний блок.•
1) Снимите дверцу от блока, подключите шнур питания на внутренний блок,
подключая провода к клеммам на панели управления индивидуально, в соответствии с открытыми коммутационными блоками. Подключите провода
к клеммам на панели управления индивидуально, следуя указаниям.
2) Закрепите зажимом кабель питания на панели управления.
3) Установите дверцу блока обратно и закрепите ее винтами.
4) Используйте выключатель для 24K модели, между источником питания
и блоком. Устройство отключения, которым можно отключить все линии
питания, должно быть установлено.
Внимание:
1. Никогда не делайте отдельные линии электропитания специально для кондиционера. Что касается схемы проводки,
обратитесь к схеме, размещенной на внутренней стороне дверцы доступа к терминалу.
2. Проверьте соответствие толщины кабеля указанному в спецификации источника питания.
3. Проверьте провода и убедитесь, что все они плотно крепятся за кабель.
4. Убедитесь в установке предохранителя в цепи заземления в сырых или влажных помещениях.
НАРУЖНЫЙ БЛОК
Корпус
Шасси
дверца
доступа к
терминалу
Кабель для подключения
Производительность (БТЕ / ч) Шнур питания Подключение шнура питания
Тип Нормальная площадь
поперечного сечения
9
H05VV-F 1.0/1.5мм2X3 H07RN-F 1.0/1.5мм2X4
12 H05VV-F 1.0/1.5мм2X3 H07RN-F 1.0/1.5мм2X4
18 H05VV-F
2.0мм2X3 H07RN-F 1.5мм2X4
RVV
Внимание!
Вилка должна быть доступна даже после установки прибора в случае, если необходимо отключить его.
Если не представляется возможным, связать прибор двухполюсным переключающим устройством с
2
контактами не менее 3 мм
, нужно разместить вилку в доступном месте даже после установки.
— 20 —
Тип Нормальная площадь
поперечного сечения
Page 21
Инструкция по установке

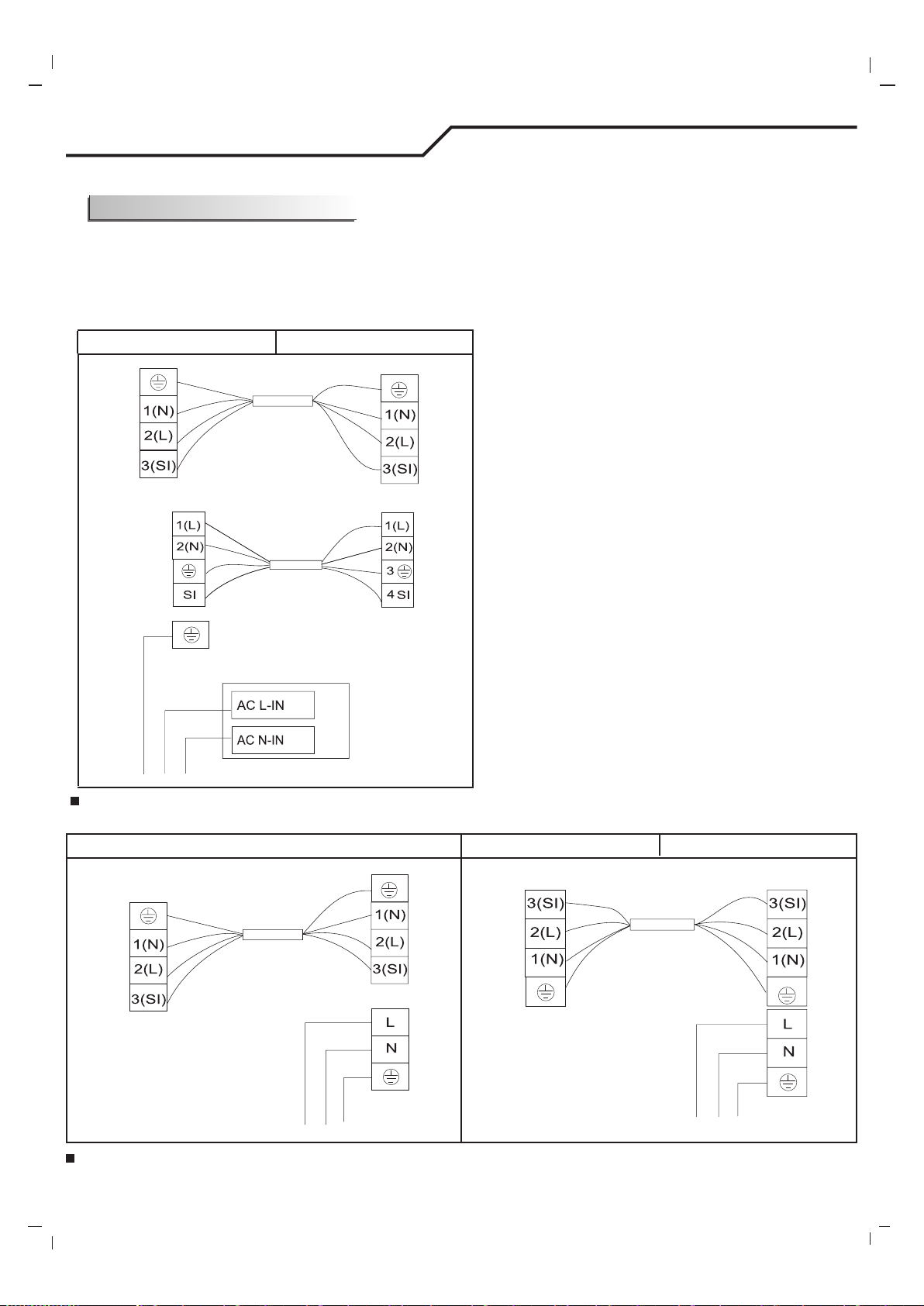

Монтажная схема
Убедитесь, что цвета проводов в наружном блоке и терминале по количеству такие
же, как и во внутреннем блоке.
• Модели 9K, 12K
SSH-P094DC
SSH-P124DC
Желтый/
зеленый
Синий
(серый)
Коричневый
Черный
Шнур
питания
Желтый/
зеленый
Синий
(серый)
Коричневый
Черный
Для некоторых моделей:
Коричневый
Синий
Желтый/
зеленый
Черный
Желтый/
зеленый
Коричневый
Синий
Шнур
питания
Коричневый
Синий
Желтый/
зеленый
Черный
Питание
!
Для 9, 12 моделей, питание связано с вилкой внутреннего блока.
Желтый/
зеленый
Синий
(серый)
Коричневый
Черный
SSH-P184DC
Шнур
питания
Жел
тый/
зеленый
Сини
й
(серый)
Коричневый
Черный
Черный
Коричневый
Синий
(серый)
Желтый/
зеленый
SSH-P094DC
Шну
питания
Коричневый
Синий
Желтый/
зеленый
Питание
!
Для модели 18 источник питания подключен с внутреннего блока через автоматический выключатель.
р
Питание
SSH-P124DC
Коричневый
Синий
Желтый/
зеленый
— 21 —
Черный
Коричневый
Синий
(серый)
Желтый/
зеленый
Page 22
Инструкция по установке
Установка наружного блока
рис. 1
1. Установка дренажа и сливного шланга (только для
модели с тепловым насосом).
При работе наружного блока в режиме теплового насоса, с наружного •
выводится конденсат. Для того чтобы не мешать соседям и защитить
окружающую среду, установите отверстия слива и сливной шланг с
направленным выводом конденсата. Просто установите сливной шланг в
отверстие слива, как продемонстрировано на рисунке 1.
Дренажное
отверстие
Сливной
2. Установка и фиксация наружного блока.
Зафиксируйте болтами и гайками блок на плотной плоской и твердой основе.
Если блок установлен на стене или на крыше, убедитесь, что он зафиксирован и не подвержен воздействию ветра или
вибрациям.
3. Подключение труб к наружному блоку.
Отсоедините крышки с 2- и 3-ходовых клапанов.•
Подключите трубы на 2- и 3-ходовые клапаны в соответствии с необходимым моментом натяжения.•
4. Подключение кабеля наружного блока (см. предыдущую страницу)
Мойка
шланг
Вакуумирование системы
Влажный воздух, во время охлаждения, может привести к неисправности компрессора. После подключения
внутреннего и наружного блоков, выход воздуха и влаги при охлаждающем цикле осуществляется с использованием
вакуумного насоса, как показано ниже.
Внимание:
Не разряжайте охладитель прямо в •
окружающую среду
Вакуумный насос
Внутренний
блок
сервисный
порт
направление потока хладогента
3-ходовой клапан
повернуть
затянуть
повернуть до полного
открытия
клапан
крышки
повернуть
2-ходовой клапан
затянуть
открыть на ¼ поворота
повернуть до полного открытия
клапан крышки
повернуть
затянуть
соединение с
наружным блоком
3-ходовой клапан
сердечник клапана
соединение к
внутреннему блоку
открытая позиция
шпиндель
игла
колпачок входа техниче-
ского обслуживания
— 22 —
Page 23
Инструкция по установке
Процес вакуумирования:
(1) Отвинтить и снять крышки с 2- и 3-ходовых клапанов.
(2) Отвинтите и снимите колпачок с вентиля.
(3) Подсоедините вакуумный насос и гибкий шланг к рабочему клапану.
(4) Вакуумный насос в начале работы - 10-15 минут должен работать для достижения вакуума 10 мм рт. ст..
(5) При достижении вакуумным насосом запланированного уровня, отсоедините шланг от вакуумного насоса и только
после этого отключите вакуумный насос.
(6) Откройте 2-ходовой клапан на 1/4 оборота, а затем закройте его полностью через 10 секунд. Проверить герметич-
ность всех соединений можно с помощью жидкого мыла или электронного течеискателя.
(7) Поверните ручки 2- и 3-ходовых клапанов до полного их закрытия. Отсоедините шланг вакуумного насоса.
(8) Замените и затяните все крышки клапанов.
Примечания
Чтобы гарантировать нормальную работу устройства, пожалуйста, прочитайте инструкцию перед установкой, и •
попытаться установить его строго в соответствии с данным руководством.
Не создавайте помех для вхождения воздуха, при работе системы охлаждения и сбросе хладагента во время•
кондиционирования.
Заземлите кондиционер.•
Внимательно проверьте подключение кабеля и труб, убедитесь, что они правильные и хорошо закреплены перед•
включением кондиционера.
Убедитесь в поступлении воздуха с помощью выключателя.•
После установки, потребитель должен проверить работу кондиционера в соответствии с этим руководством, а•
также в будущем сохранить кондиционер в подходящем для хранения, обслуживания и перемещения состоянии.
Предохранитель внутреннего блока: 3.15A 250V.•
Для моделей: 9k, 12k, 18k, предохранитель наружного блока: 20A 250•
Внимание: монтаж внутреннего блока должен осуществляться на расстоянии не менее чем 2,4 м над полом.•
Внимание: опасность поражения электрическим током может привести к травмам или смерти: отключите все•
удаленные точки электроэнергии до обслуживания.
Максимальная длина соединительных труб между внутренним блоком и наружным блоком должна быть не более 5•
метров. Если расстояние будет больше – это повлияет на эффективность работы кондиционера.
!
Во время зарядки хладагента в системе, убедитесь, что заряд непостоянный, если хладагент R407C или R410а. В противном •
случае, химический состав хладагента изменится (R407C или R410а), что повлияет на работу системы.
По характеру хладагента (R410a), давление трубки очень высокое, так что нужно быть осторожным при установке и ремон-•
те прибора.
Если шнур питания поврежден, он должен быть заменен производителем, сервисным агентом или квалифицированных •
специалистов, чтобы избежать опасности.
Кондиционер должен быть установлен профессиональным инженером.•
— 23 —
Page 24
Инструкция по установке
дробные гарантийные обязательства изложены в гарантийном талоне.
По
Page 25
Loading...
