Shindo LIBRA User Manual

КУХОННАЯ ВЫТЯЖКА

RUS

GER

CHI

KOR

Инструкция по применению

UK

Use and handling instructions
Gebrauschsanweisung und wartung

LIBRA

LIBRA display
LIBRA sensor

Содержание инструкции:

Гарантийное обслуживание………………………………....………………...стр.2

Для пользователя............................................................................стр.2

Важные замечания……………….…………………....………………………...стр.2

Безопасность детей…………………………….....……………………………..стр.2

Меры безопасности…………….……………….....…………………………….стр.3

Описание вытяжки………………..……………….....…………………………..стр.4

Управление вытяжкой……………...……………....……………………………стр.5

Эксплуатация вытяжки……………...……………...…………………………..стр.9
Обслуживание и уход за вытяжкой…………….…………………………..стр.10

Установка вытяжки………………..…………....………………………………стр.11

Подключение к электросети…….…………………..……………………….стр.12
Возможные неисправности и методы их устранения……..…………стр.14
Технические характеристики….……………………………………...……стр.15

Изделие произведено в соответствии с европейскими
стандартами и сертифицировано CE, TUV, ISO 9001,

1

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Гарантия на продукцию Shindo domestic
составляет 12 месяцев от даты продажи вытяжки,
указанной в гарантийном талоне.

Для подтверждения права на гарантийное
обслуживание просим Вас сохранять товарный чек
вместе с гарантийным талоном. Гарантийный талон
должен быть полностью заполнен с обязательным
указанием даты продажи изделия и печатью
торгующей организации.

Отсутствие чека или не заполненный гарантийный
талон лишает Вас права на гарантийное
обслуживание.

ДЛЯ ПОЛЬЗОВАТЕЛЯ

Перед установкой вытяжки и ее эксплуатацией
необходимо внимательно ознакомиться с нашими
рекомендациями.

Соблюдение рекомендаций, данных в инструкции,
обеспечит надежную работу вытяжки. Все
пользователи вытяжки должны знать правила ее
эксплуатации. Не выбрасывайте данную инструкцию,
поскольку в последствии она может Вам
пригодиться, и Вы найдете в ней ответы на
интересующие Вас вопросы.

ВАЖНЫЕ ЗАМЕЧАНИЯ

Данная кухонная вытяжка предназначена
исключительно для использования в домашнем
хозяйстве. Срок службы изделия составляет 10 лет,
при правильной эксплуатации и соблюдении всех
пунктов данной инструкции.

Применение изделия в целях, отличных от
бытовых, недопустимо. Если вытяжку используют для
иных целей, то есть риск получения травм и
повреждения имущества и на изделие не будет
распространяться гарантия.

Не рекомендуется начинать монтаж вытяжки и
снимать защитную пленку с вытяжки из
нержавеющей стали, пока Вы не убедитесь в
технической исправности вытяжки путем
подключения ее к электрической сети и проверки
всех ее функций (см. раздел «Установка вытяжки»).

2

Рекомендуем все работы по установке,
подключению и ремонту Вашей вытяжки доверять
только квалифицированным специалистам.
Установка, подключение и ремонт вытяжки не
квалифицированными лицами может привести к
низкому качеству работы и, как следствие, к
повреждению изделия.

Производитель не несет ответственности за
любого рода повреждения и поломки, связанные с
неправильной установкой, подключением и ремонтом
вытяжки.

Производитель оставляет за собой право
модифицировать изделия в целях улучшения
качества и технических параметров изделия.
Технические характеристики вытяжки приведены на
табличке, находящейся внутри корпуса вы-тяжки.
Чтобы их посмотреть, необходимо снять
алюминиевый жироулавливающий фильтр.

БЕЗОПАСНОСТЬ ДЕТЕЙ

Зачастую дети не осознают опасности
электроприборов. Во время работы вытяжки
необходимо следить за детьми и не позволять им
играть с нею.

Упаковочные материалы (такие как
полиэтиленовая пленка) могут стать причиной
удушения. Держите их вне досягаемости детей.

МЕРЫ БЕЗОПАСНОСТИ

Вытяжка подключается к электросети

напряжением 220-230 В, 50 Ãö.

Во избежание поражения электрическим током
вытяжка должна включаться в розетку с
заземлением.

Не используйте лампы освещения, номинал
мощности которых превышает указанный в
технических характеристиках вытяжки, так как
лампочки с большей мощностью могут стать
причиной различных повреждений в электрической
цепи.

Запрещается эксплуатировать вытяжку без
алюминиевых жироулавливающих фильтров, а также
при отсутствии ламп подсветки в местах их
установки, во избежание поражения током.

При использовании вытяжки одновременно с
другими обогревательными устройствами (газовые,
масляные, угольные печи и т.д.), кроме
электрических, может потребоваться дополнительная
вентиляция помещения.

Воздух, проходящий через вытяжку и
выбрасываемый в атмосферу, должен отводиться
только в отдельную кухонную вентиляционную шахту
и не должен выходить в дымоход или иной канал,
используемый для удаления дыма от других
устройств.

При монтаже вытяжки для отвода воздуха в
вентиляционную шахту нельзя использовать
воздуховод с меньшим диаметром, чем указано в
инструкции по эксплуатации. Это создает
дополнительное сопротивление выбрасываемому
воздуху и приведет к снижению производительности,
увеличению шума и вибрации, а так же к перегреву
мотора.

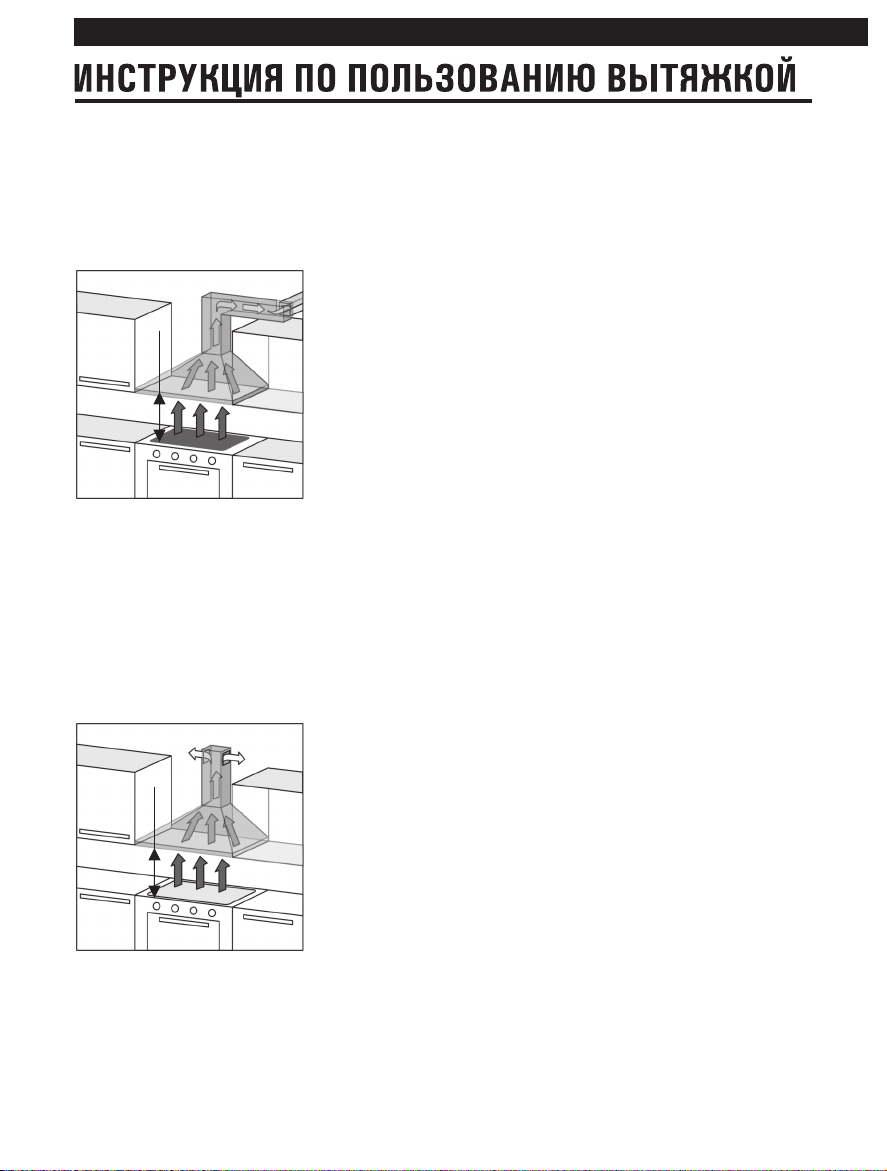

Вытяжку необходимо устанавливать над
электрическими плитами на высоте не менее 65см,
над газовыми горелками - не менее 75см. (Рис.6, 7)

Согласно данной инструкции (см. ниже),
обеспечивайте своевременную промывку
многоразовых алюминиевых жироулавливающих
фильтров. Не промытые своевременно фильтры
снижают эффективность работы вытяжки и могут
стать причиной пожара вследствие накопления в них
масла и пыли.

Не стерилизуйте продукты питания открытым
пламенем непосредственно под вытяжкой. Это может
привести к возгоранию не очищенного алюминиевого
жироулавливающего фильтра.

Не оставляйте горячее масло в посуде на
включенной плите. Перегретые жир и масло легко
самовоспламеняются, что может привести к
возгоранию не очищенного алюминиевого
жироулавливающего фильтра.

Пламя газовых конфорок всегда должно быть
закрыто посудой. Сильный нагрев пламенем газовых
конфорок может повредить вытяжку.

Не включайте вытяжку для уменьшения
задымления, возникшего в результате возгорания в
квартире. Включенная вытяжка создаст
дополнительную тягу для огня.

В случае любого воспламенения отключите
вытяжку от электросети, закройте пламя плотным
материалом, препятствующим доступу кислорода к
пламени, никогда не используйте воду для тушения.

Перед тем, как приступить к любой операции по
очистке или ремонту вытяжки выключите напряжение
электросети.

3

Ðèñ.1

6

5

1
3
2

7
4

Ðèñ.1.2

Ðèñ.1.3

ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из

следующих составных частей (Рис.1):

1. Переключатель режимов работы.

1.1. Пульт вытяжки Libra.

1.2. Пульт вытяжки display.

1.3. Пульт вытяжки sensor.

2. Корпус вытяжки (лицевая панель).

3. Многоразовый алюминиевый

жироулавливающий фильтр.

4. Лампы подсветки.

5. Наружная часть кожуха вытяжки

6. Внутренняя часть кожуха вытяжки с

снятия многоразового алюминиевого
жироулавливающего фильтра) (Рис.2) находятся:

1. Короб мотора (с мотором и крыльчаткой в

сборе).

2. Монтажная коробка.

3. Лампы освещения.

Libra
Libra

отверстиями для выхода
воздуха (в режиме
рециркуляции).

7. Декоративное стекло.

Внутри вытяжки (после

В комплект поставки входит:

1. Комплект крепежа вытяжки к стене.

2. Планка для крепления внутренней части

кожуха вытяжки к стене.

3. Переходной фланец с антивозвратным

Ðèñ.2

2

клапаном (если он не установлен) (Ðèñ. 3).

4. Гибкий воздуховод диаметром 153мм. и

длиной 2м. (Ðèñ. 3.1).

3

1

4

Ðèñ.3 Ðèñ.3.1

Ðèñ.4

Ðèñ.5

1 2 3 4 5

Дополнительными принадлежностями для вытяжки являются:

1. Угольный запахоулавливающий фильтр (в комплект не

входит) (Рис. 4).

Применяется для фильтрации воздуха в помещении в режиме
рециркуляции. Угольный фильтр можно приобрести у розничного
продавца.

УПРАВЛЕНИЕ ВЫТЯЖКОЙ

Ваша вытяжка в зависимости от модификации имеет 3-и или
4-е скорости вентиляции. В зависимости от того, на сколько
велики испарения при готовке и жарке, Вы можете выбрать
низкий, средний или высокий уровень вентиляции, а в
модификациях «display» и «sensor», кроме того, режим «турбо»
(4-я скорость вентиляции).

Для более эффективной очистки воздуха включайте плиту и
вытяжку одновременно. Это сделает процесс вентиляции более
эффективным. Пусть вытяжка работает в течение какого-то
времени, после того как Вы закончили приготовление пищи, таким
образом, вы избавитесь от пара и нежелательного запаха.

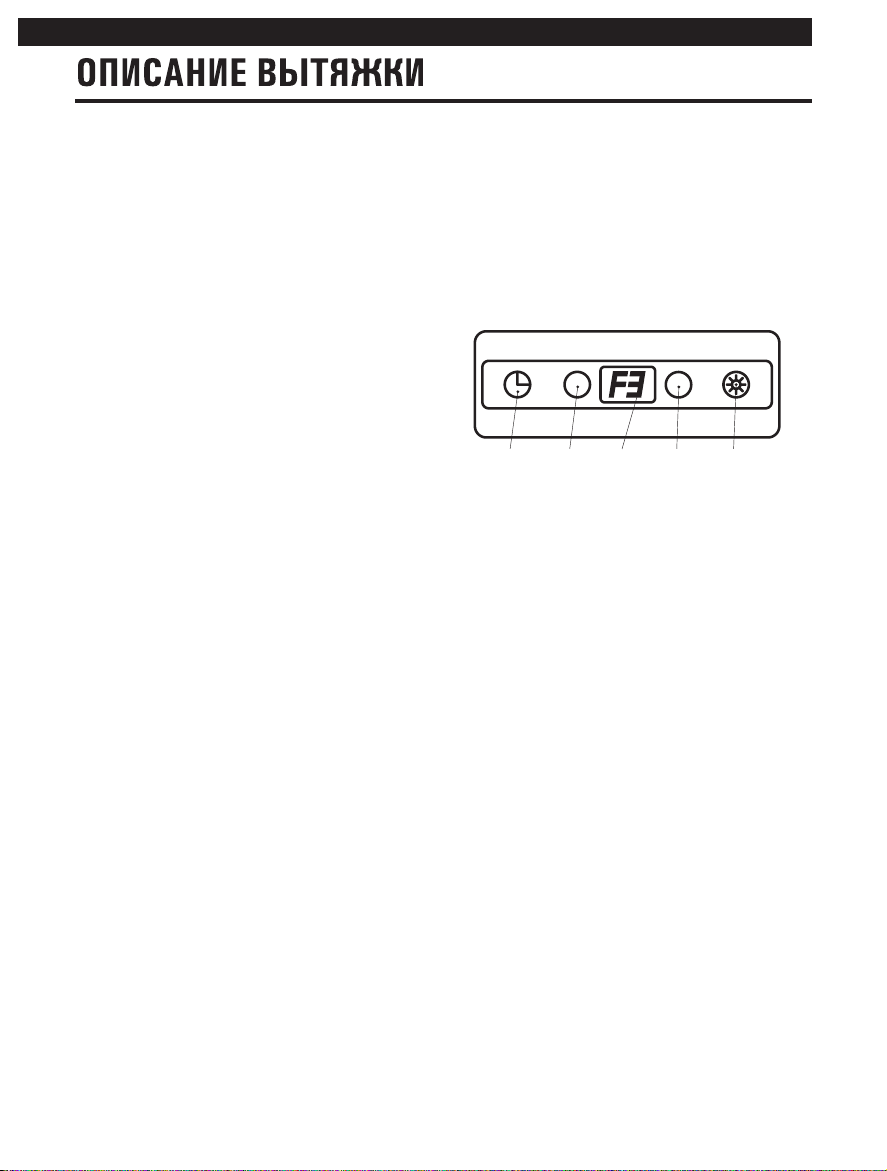

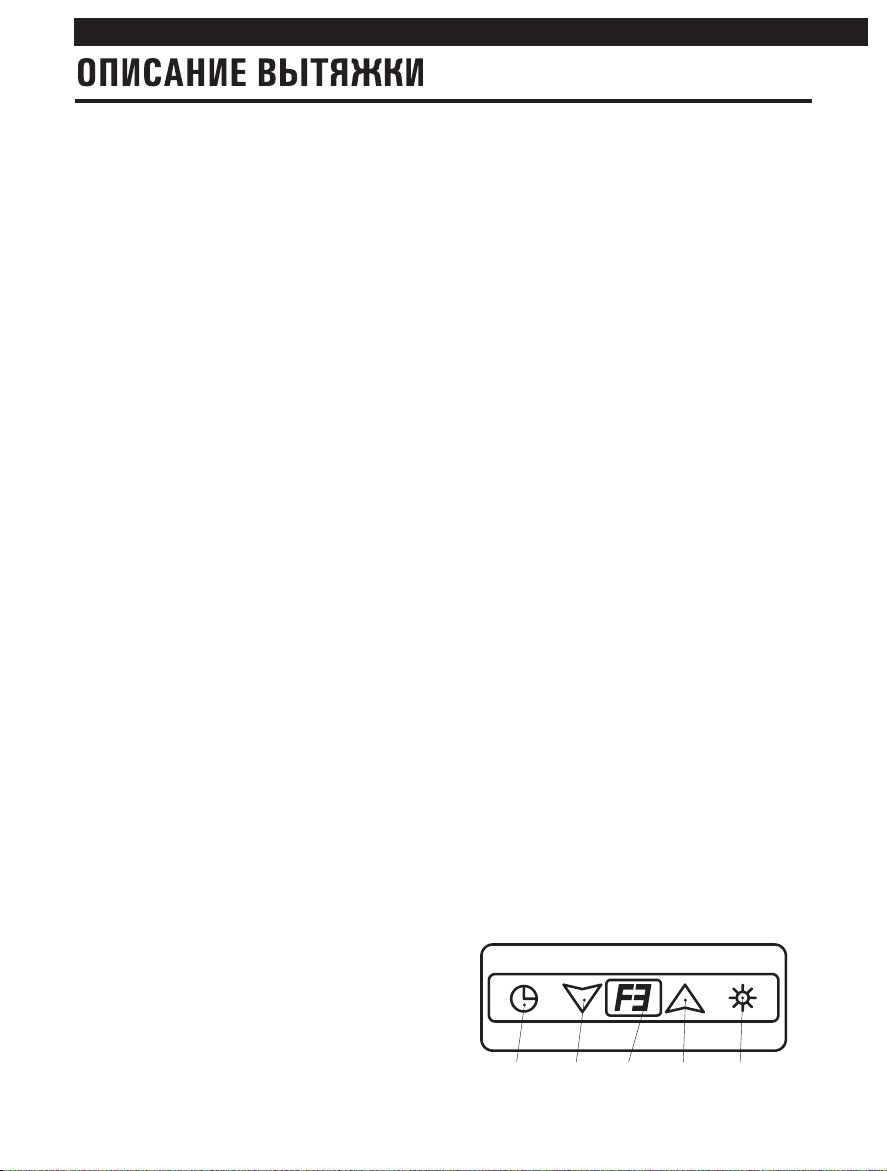

ПУЛЬТ УПРАВЛЕНИЯ ВЫТЯЖКОЙ LIBRA

На лицевой панели Вашей вытяжки находится электронный
переключатель режимов работы мотора и ламп освещения (см.
Рис. 5). Назначение кнопок переключателя следующее:

1. Включение / Выключение таймера.

2. Включение / Выключение 1-й скорости.

3. Включение / Выключение 2-й скорости.

4. Включение / Выключение 3-й скорости.

5. Включение / Выключение ламп освещения.

С помощью этого переключателя путем легкого нажатия
соответствующей кнопки Вы можете в произвольном порядке
включить одну из трех скоростей мотора, включить освещение или
активировать функцию «Таймер». Выбранный режим работы
вытяжки индицируется с помощью светодиода, находящегося над
соответствующей кнопкой. Отключить выбранный режим можно
путем повторного нажатия на соответствующую кнопку.

5
