Уважаемый покупатель!
Мы благодарны Вам за то, что Вы выбрали продукцию компании
«SHINDO domestic».
Мы постарались сделать все, чтобы Вы остались довольны нашим
изделием. Мы будем признательны, если Вы пришлете свои отзывы о
работе, качестве исполнения и удобстве эксплуатации приобретенного
Вами товара на адрес:
www.shindodomestic.ru
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Модель: Kassiopea
Габаритные размеры, мм:
Ширина: 600/900
Глубина: 480
Высота (мин-макс): 500-980
Напряжение сети, В: 220-230, 50 Hz
Потребляемая мощность, Вт:
Двигатель: 198
Лампы: 2x20
Âåñ, êã: 17
Производитель оставляет за собой право модифицировать
изделие в целях улучшения качества и технических параметров изделия.
Изделие произведено в соответствии с европейскими
стандартами и сертифицировано CE, TUV, ISO 9001
1
Page 4
ПРАВО НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
Для подтверждения права на гарантийное Рекомендуем все работы по установке,
обслуживание просим Вас сохранять товарный подключению и ремонту Вашей вытяжки
чек вместе с гарантийным талоном. Гарантийный доверять только квалифицированным мастерам,
талон должен быть полностью заполнен с занимающимся по роду своей деятельности
обязательным указанием даты продажи изделия выполнением таких работ. Установка,
и печатью торгующей организации. подключение и ремонт вытяжки не уполномочен-
Отсутствие чека или не заполненный ными на то лицами может привести к низкому
гарантийный талон лишает Вас права на качеству работы и, как следствие, к повреждению
гарантийное обслуживание. изделия.
Производитель не несет ответственности за
ДЛЯ ПОЛЬЗОВАТЕЛЯ
Перед установкой вытяжки и ее эксплуатацией
необходимо внимательно ознакомиться с нашими
рекомендациями.
Соблюдение рекомендаций, данных в
инструкции, обеспечит надежную работу
вытяжки. Все пользователи вытяжки должны
знать правила ее эксплуатации. Не выбрасывайте
данную инструкцию, поскольку в последствии она
может Вам пригодиться, и Вы найдете в ней
ответы на интересующие Вас вопросы.
ВАЖНЫЕ ЗАМЕЧАНИЯ
Данная кухонная вытяжка предназначена
исключительно для использования в домашнем
хозяйстве. Срок службы изделия составляет 7
(семь) лет.
Применение изделия в целях, отличных от
бытовых, недопустимо. Если вытяжку используют
для иных целей, то есть риск получения травм и
повреждения имущества и на изделие не будет
распространяться гарантия.
любого рода повреждения и поломки, связанные
с неправильной установкой, подключением и
ремонтом вытяжки.
Производитель оставляет за собой право
модифицировать изделия в целях улучшения
качества и технических параметров изделия.
Технические характеристики вытяжки приведены
на табличке, находящейся внутри корпуса вытяжки. Чтобы их посмотреть, необходимо снять
алюминиевый жироулавливающий фильтр.
БЕЗОПАСНОСТЬ ДЕТЕЙ
Зачастую дети не осознают опасности
электроприборов. Во время работы вытяжки
необходимо следить за детьми и не позволять им
играть с нею.
Упаковочные материалы (такие как
полиэтиленовая пленка) могут стать причиной
удушения. Держите их вне досягаемости детей.
Нельзя начинать монтаж вытяжки и снимать
защитную пленку с вытяжки из нержавеющей
стали, пока Вы не убедитесь в технической
исправности вытяжки путем подключения ее к
электрической сети и проверки всех ее функций
(см. раздел «Инструкция по установке вытяжки»).
2
Page 5
МЕРЫ БЕЗОПАСНОСТИ
Вытяжка подключается к электросети Согласно данной инструкции (см. ниже),
напряжением 220-230 В, 50 Ãö. обеспечивайте своевременную промывку
Во избежание поражения электрическим многоразовых алюминиевых жироулавливающих
током вытяжка должна включаться в розетку с фильтров. Не промытые своевременно фильтры
заземлением. снижают эффективность работы вытяжки и могут
Не используйте лампы освещения, номинал стать причиной пожара вследствие накопления в
мощности которых превышает указанный в них масла и пыли.
технических характеристиках вытяжки, так как Не стерилизуйте продукты питания открытым
лампочки с большей мощностью могут стать пламенем непосредственно под вытяжкой. Это
причиной различных повреждений в может привести к возгоранию не очищенного
электрической цепи. алюминиевого жироулавливающего фильтра.
Эксплуатация вытяжки без алюминиевого Не оставляйте горячее масло в посуде на
жироулавливающего фильтра запрещена. включенной плите. Перегретые жир и масло
При использовании вытяжки одновременно с легко самовоспламеняются, что может привести
другими обогревательными устройствами к возгоранию не очищенного алюминиевого
(газовые, масляные, угольные печи и т.д.), кроме жироулавливающего фильтра.
электрических, может потребоваться Пламя газовых конфорок всегда должно быть
дополнительная вентиляция помещения. закрыто посудой. Сильный нагрев пламенем
Воздух, проходящий через вытяжку и газовых конфорок может повредить вытяжку.
выбрасываемый в атмосферу, должен отводиться Не включайте вытяжку для уменьшения
только в отдельную кухонную вентиляционную задымления, возникшего в результате
шахту и не должен выходить в дымоход или иной возгорания в квартире. Включенная вытяжка
канал, используемый для удаления дыма от создаст дополнительную тягу для огня.
других устройств. В случае любого воспламенения отключите
При монтаже вытяжки для отвода воздуха в вытяжку от электросети, закройте пламя
вентиляционную шахту нельзя использовать плотным материалом, препятствующим доступу
воздуховод с меньшим диаметром, чем указано в кислорода к пламени, никогда не используйте
инструкции по эксплуатации. Это создает воду для тушения.
дополнительное сопротивление выбрасываемому
воздуху и приведет к увеличению шума и
вибрации, а так же к перегреву мотора.
Вытяжку необходимо устанавливать над
электрическими плитами на высоте не менее
65см, над газовыми горелками - не менее 75см.
(Рис.6, 7)
Перед тем, как приступить к любой
операции по очистке или ремонту вытяжки
выключите напряжение электросети.
3
Page 6
ОПИСАНИЕ ВЫТЯЖКИ
Ðèñ.1
6
5
4
1
4
2
3
Наружная часть вытяжки состоит из
следующих составных частей (Рис.1):
1. Переключатель режимов работы.
2. Корпус вытяжки.
3. Многоразовый алюминиевый
жироулавливающий фильтр.
4. Лампы подсветки.
5. Наружная часть кожуха вытяжки
6. Внутренняя часть кожуха вытяжки с
отверстиями для выхода воздуха (в режиме
рециркуляции).

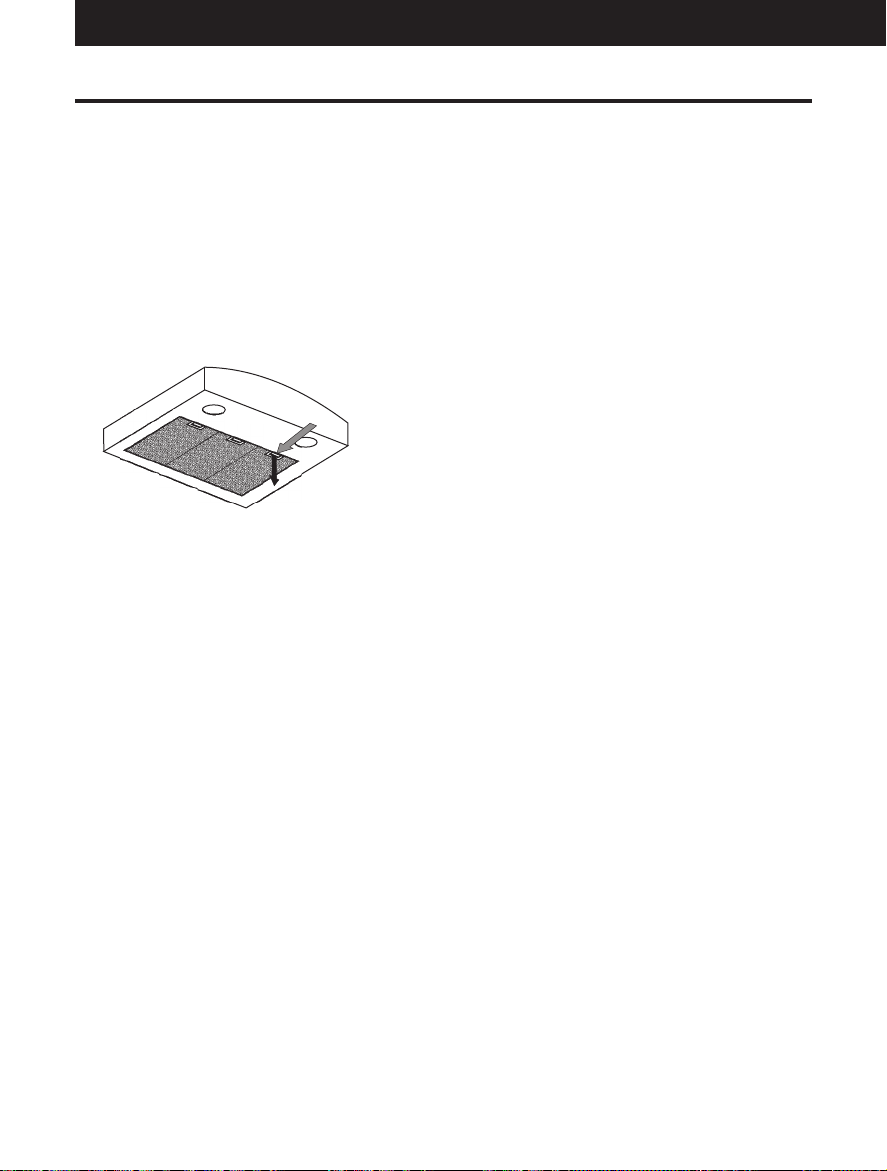

Внутри вытяжки (после снятия многоразового
алюминиевого жироулавливающего фильтра)
(Рис.2) находятся:
1. Короб мотора (с мотором и крыльчаткой в
сборе).
2. Монтажная коробка.
3. Лампы освещения.
Ðèñ.2
2
В комплект поставки входит:
1. Комплект крепежа вытяжки к стене.
2. Планка для крепления внутренней части
кожуха вытяжки к стене.
3. Переходной фланец с антивозвратным
клапаном (если он не установлен) (Рис. 3).
4. Гибкий воздуховод диаметром 153мм и
длиной 2м. (Рис. 3.1).
3
1
4
Ðèñ.3
Ðèñ.3.1
Page 7
ОПИСАНИЕ ВЫТЯЖКИ
Ðèñ.4
УПРАВЛЕНИЕ РЕЖИМАМИ РАБОТЫ ВЫТЯЖКИ
Ðèñ.5
1 2 3 4 5
работает в течение какого-то времени, после того как Вы закончили приготовление пищи, таким образом,
вы избавитесь от пара и нежелательного запаха.

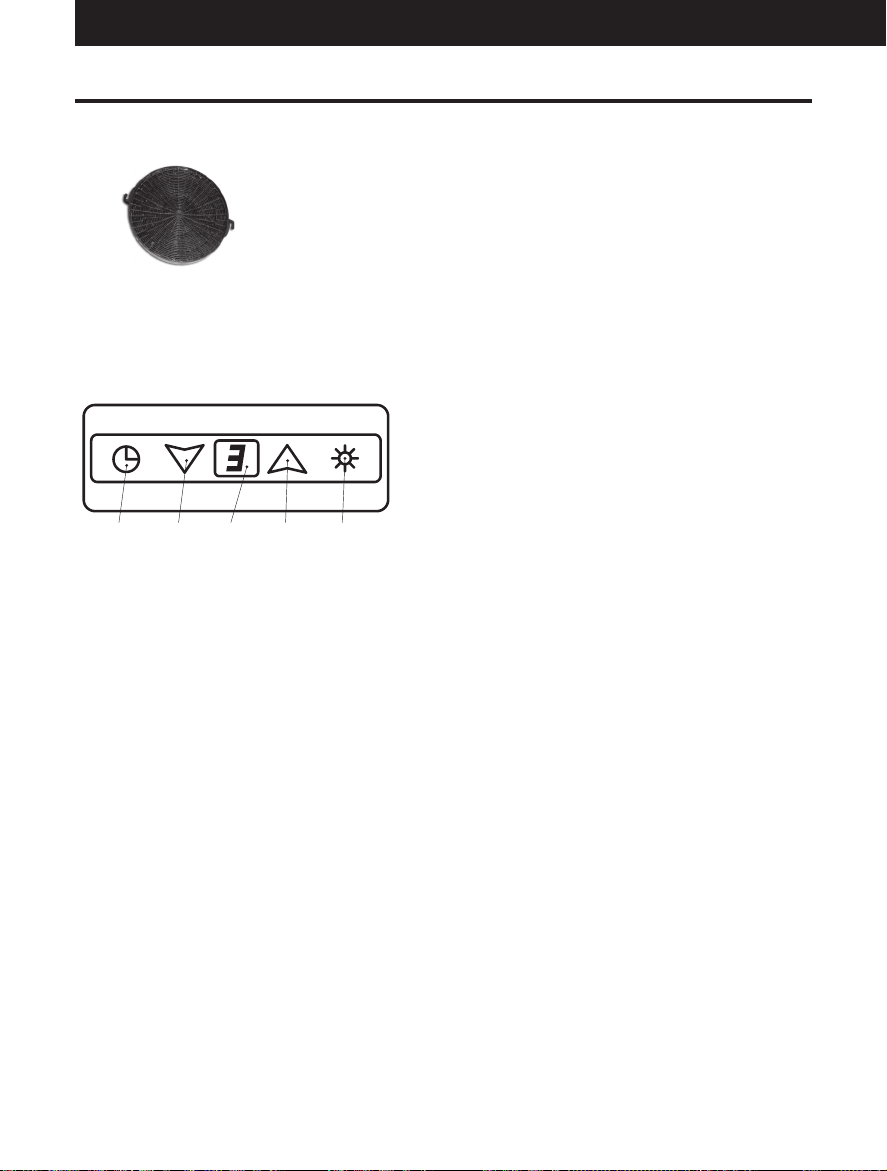

На лицевой панели Вашей вытяжки находится сенсорный электронный переключатель режимов
работы мотора и ламп освещения (см. Рис. 5):
1. Включение / выключение таймера.
2. Уменьшение скорости вентиляции.
3. Дисплей.
4. Увеличение скорости вентиляции.
5. Включение / выключение ламп освещения.
С помощью этого переключателя путем легкого прикосновения к соответствующему
изображению Вы можете включить одну из четырех скоростей мотора, включить освещение или
активировать функцию «Таймер». Номер выбранной скорости индицируется на дисплее 3 в виде
надписей: F1, . . . , F4. Стрелки элементов 2 и 4 подсвечиваются голубоватым цветом. Через 4-е
секунды после включения любой скорости подсветка стрелок гаснет.
Включить вытяжку в режим вентиляции можно двумя способами. При прикосновении к
изображению элемента 2 включится 1-я скорость вентиляции и, на дисплее 3 будет индицироваться F1.
При прикосновении к изображению элемента 4 включится сразу 3-я скорость вентиляции и, на дисплее
3 будет индицироваться F3.
Выбирать желаемые скорости вентиляции Вы можете в последовательном порядке, воздействуя
соответствующим образом на элементы 2 или 4.
Внимание! При включении 4-й скорости вентиляции символ F4 на дисплее
индицируется в мигающем режиме, напоминая о включенном режиме «турбо».
Дополнительными принадлежностями для вытяжки являются:
1. Угольный запахоулавливающий фильтр (в комплект не входит) (Рис. 4).
Применяется для фильтрации воздуха в помещении в режиме рециркуляции.
Угольный фильтр можно приобрести у розничного продавца.
Ваша вытяжка имеет 4-е скорости вентиляции. В
зависимости от того, на сколько велики испарения при
готовке и жарке, Вы можете выбрать низкий, средний,
высокий уровень вентиляции или режим «турбо» (4-я
скорость вентиляции).
Для более эффективной очистки воздуха
включайте плиту и вытяжку одновременно. Это сделает
процесс вентиляции более эффективным. Пусть вытяжка
5
Page 8
ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ ВЫТЯЖКОЙ
Выключить вытяжку можно также двумя способами. При индикации на дисплее символа F1, что
означает включенную 1-ю скорость вентиляции, очередное прикосновение к изображению элемента 2
приведет к выключению вытяжки и, соответственно, при индикации на дисплее символа F4 очередное
прикосновение к изображению элемента 4 приведет также к выключению вытяжки.
У работающей вытяжки для активации функции «Таймер» необходимо прикоснуться к
Ðèñ.6
ì6 ì
ñ
5
7
-
5 ñ
функция очень удобна для удаления остаточного запаха из кухни после окончания приготовления пищи.
Если по каким либо причинам Вам потребовалось выключить таймер раньше заданного времени
прикоснитесь к элементу 1 еще раз, мигание элемента 1 прекратится и режим «таймер» отключится.
Лампы освещения можно включать вне зависимости от работы мотора.
Кухонная вытяжка предназначена для удаления запахов с кухни, в зависимости от ее установки,
может работать в двух режимах:
- режим отвода воздуха в вентиляционную шахту;
Рис.7
ì
ñ
5
7
-
ì
65 ñ
вентиляционной шахте. Воздух просто прогоняется через вытяжку внутри кухни.
В этом режиме на вытяжку должны быть установлены сменные угольные акриловые
запахоулавливающие фильтры. Эти фильтры не входят в комплект вытяжки и приобретаются отдельно.
Использование вытяжки в режиме рециркуляции снижает ее производительность.
Рекомендуем использовать вытяжку в режиме отвода воздуха в вентиляционную шахту.
6
изображению элемента 1. Таймер включается, при этом на дисплее
первоначально высвечивается цифра 15, означающая, что таймер
включен на 15 минут. С помощью элементов 2 или 4 Вы можете
изменить время срабатывания таймера от 1 до 99 минут с
дискретностью 1 минута. Начинать изменение времени срабатывания
таймера надо не позднее 4-х секунд после прикосновения к элементу
1, иначе Вам придется повторить все операции заново, так как по
истечении 4-х секунд таймер включится на время 15 минут. Через 3
секунды после включения таймера на дисплее высвечивается номер
включенной скорости, а изображение элемента 1 «включение
таймера» начинает мигать. Через заданное время после включения
таймера вытяжка прекращает работу автоматически. Данная
- режим рециркуляции.

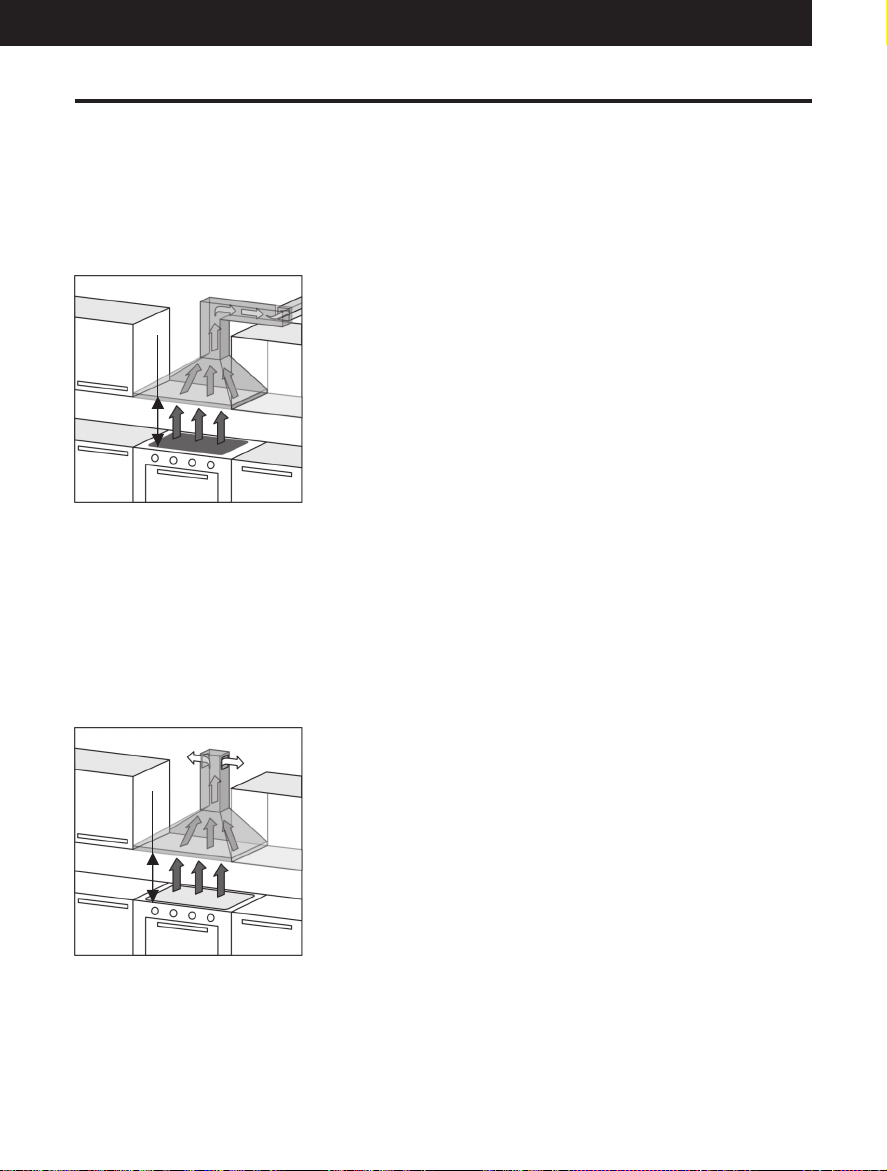

В режиме отвода воздуха в вентиляционную шахту (Рис.6) вытяжка
посредством гофрированного шланга или пластикового воздуховода
подключается к вентиляционной шахте. И, таким образом, все
кухонные испарения, запахи, гарь и копоть, проходя через
многоразовые алюминиевые жироулавливающие фильтры, выводятся
за пределы помещения. При таком режиме работы нет
необходимости устанавливать угольные акриловые
запахоулавливающие фильтры. Режим отвода является наиболее
эффективным, поскольку вытяжка удаляет все кухонные испарения
за пределы кухни в вентиляционную шахту.
В режиме рециркуляции (Рис.7) вытяжка не подключается к
Page 9

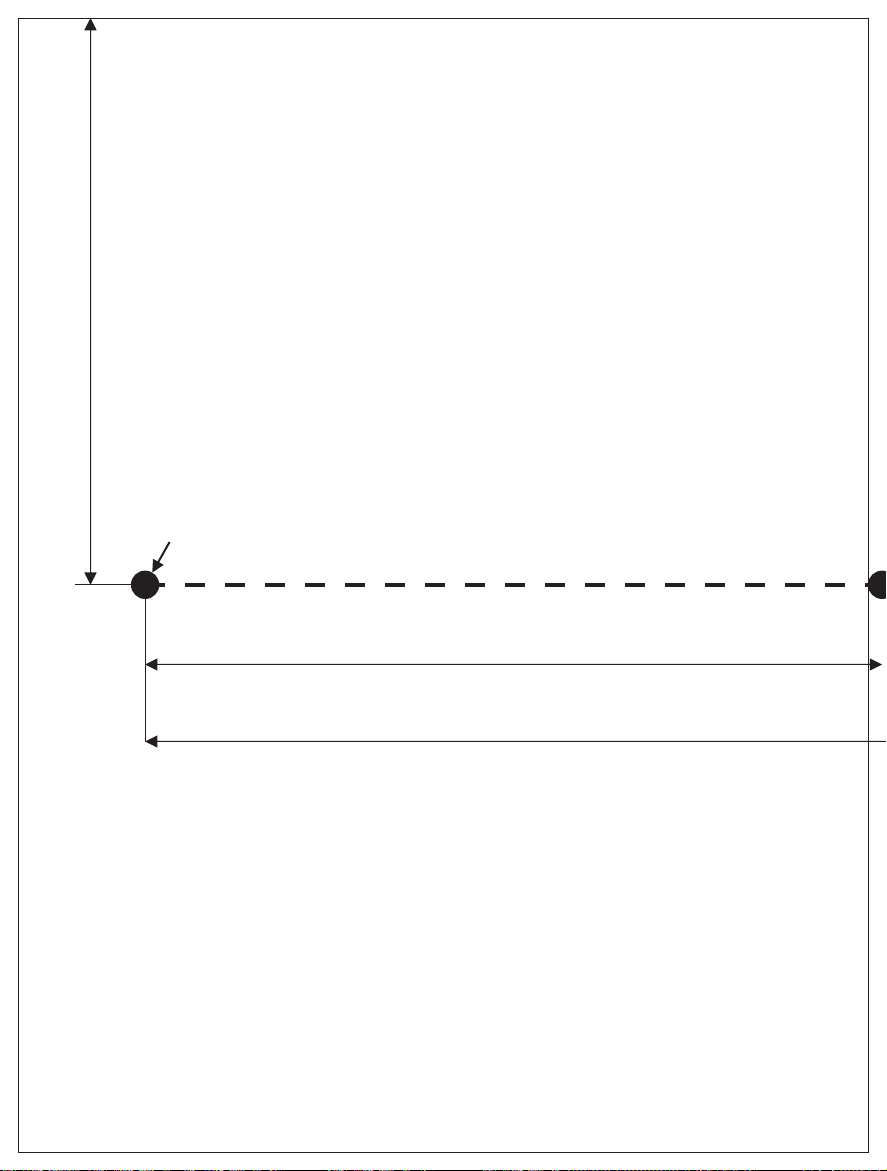

Page 10
100 ìì
ØÀÁËÎÍ
точка A
130 ìì
260 ìì

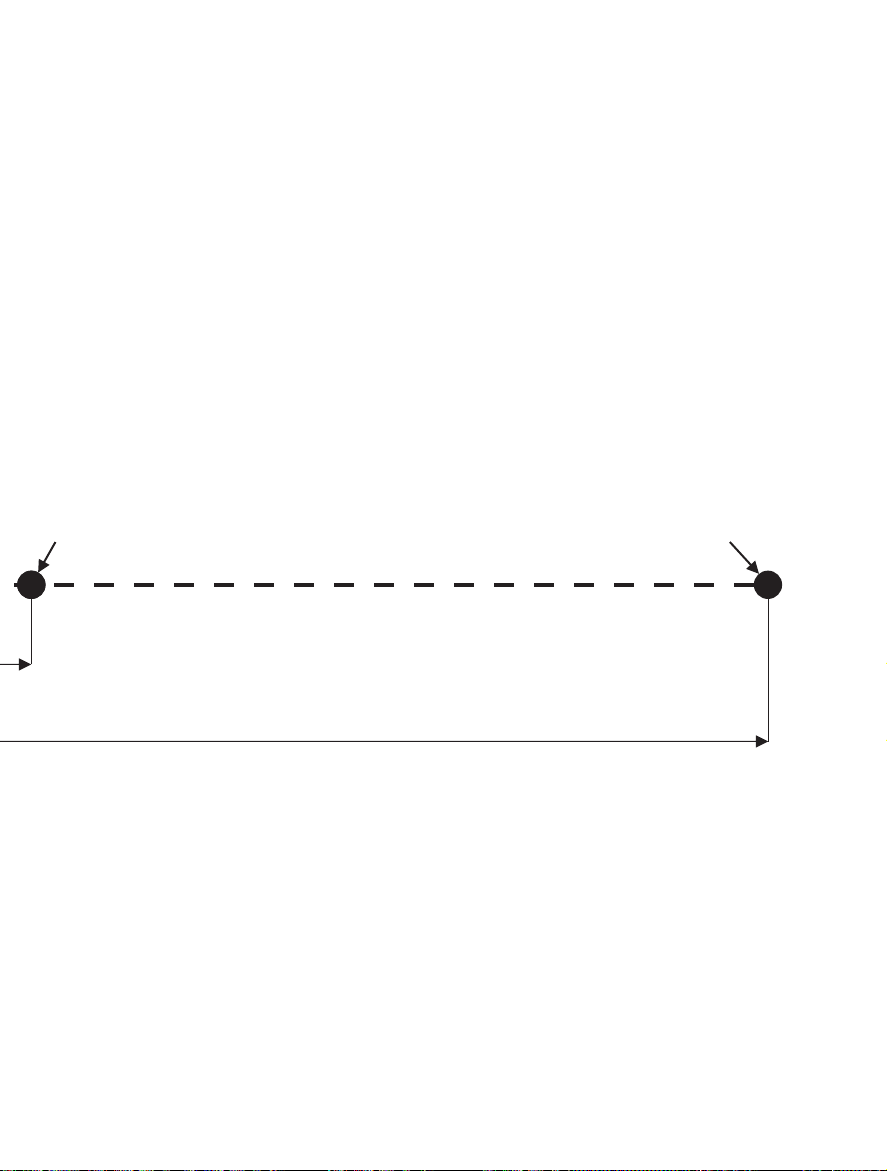

Page 11
точка F точка B
Page 12
Page 13
ОБСЛУЖИВАНИЕ И УХОД ЗА ВЫТЯЖКОЙ
Перед тем, как приступить к любой операции по очистке или
ремонту вытяжки выключите напряжение электросети.
Для внешней очистки окрашенных вытяжек используйте влажную ткань,
смоченную в теплой воде с нейтральным моющим средством. Для внешней
очистки стальных, медных и латунных поверхностей используйте специальные
средства. Не используйте для ухода за вытяжкой абразивные моющие
средства.
Ðèñ.8
Алюминиевый фильтр, удерживая пыль из воздуха и
масло, засоряется.
Его следует чистить средством для очистки нагара в
духовках и мыть после предварительного отмачивания в
горячей воде с помощью эффективного моющего средства
1 раз каждые 1,5-2 месяца или, если это возможно, в
посудомоечной машине (при температуре 60 С). Для
отсоединения алюминиевого фильтра (Рис.8) следует
нажать на пружинный замок на фильтре и, потянув на себя
и вниз, снять его. Установка фильтра производится в обратном порядке.
Следует нажать на пружинный замок на фильтре и установить его на место,
после чего замок отпустить.
Не устанавливайте фильтр в вытяжку до его полного высыхания.
Угольные фильтры следует менять 1 раз в 3-4 месяца. Они
устанавливаются на защитные решетки короба мотора путем легкого нажатия
и поворота их по часовой стрелке. Для снятия угольного фильтра его следует
также слегка поджать и повернуть против часовой стрелки.
Технология замены ламп.
1. Острым предметом (часовая отвертка или нож) поддеть обод, в котором
размещено защитное стекло, и подставив для страховки руку, изъять его из
корпуса, не допуская его падения на пол;
2. Произвести замену лампы;
3. Совместить лепестки обода защитного стекла с прорезями корпуса и
нажатием больших пальцев рук зафиксировать его в корпусе.
o
7
Page 14
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЫТЯЖКИ
Только специалист имеет право должна быть на высоте 100 ñì от электрической
устанавливать и подключать вытяжку к варочной поверхности или на высоте 110 ñì îò
электросети.
Нельзя начинать монтаж вытяжки и
снимать с нее защитную пленку, пока Вы не
убедитесь в ее технической исправности
путем подключения ее к электрической сети
и проверки всех ее функций.
газовой варочной поверхности. Выровняйте
шаблон по уровню. Наметьте точки (А и В) на
стене.
2. Просверлите отверстия диаметром 10 мм.
В точках (А и В). Глубина отверстии должна
соответствовать длине дюбеля (40 мм).
С этой целью следует разместить корпус
вытяжки (не подсоединяя к нему декоративных
кожухов воздуховодов), таким образом, чтобы
обратная сторона корпуса , которая должна
прижиматься к стене, оказалась на
горизонтальной поверхности, столе или полу, а
переключатель режимов работы вытяжки,
находящийся на лицевой панели, был бы обращен
в сторону проверяющего. Далее вытяжка
подключается к электросети и производится ее
проверка. Если вытяжка работает исправно во
всех режимах, то можно приступить к ее
монтажу, если нет, то необходимо обратится в
организацию, в которой Вы приобрели вытяжку,
или в гарантийную мастерскую.
Защитную пленку с вытяжек из
нержавеющей стали рекомендуется снимать
только после окончания монтажа.
Напоминаем, вытяжка должна быть
расположена на высоте не менее 65 см над
электрической плитой и не менее 75 см над
газовой.
1. Прежде чем приступать к сверлению
отверстий под дюбели в стене, необходимо
произвести разметку, для чего приложите
поставляемый бумажный шаблон (вкладыш) к
стене. Точка F, расположенная на шаблоне,
3. Bозьмите установочные винты M6х45,
наденьте на них металлические дюбеля таким
образом, чтобы разрезная часть была направлена
в сторону головки винта, и установите их в
просверленные вами отверстия в стене А и В
резьбовой частью наружу (рис.9).
4. Установите пластмассовый переходной
фланец (если он не установлен) зафиксировав его
4 саморезами 4х10.
5. Повесьте корпус вытяжки на опорные точки
А и В согласно прилагаемого рисунка (рис.9).
Затяжку гаек производить с полным
прижатием корпуса вытяжки к стене с
максимальным усилием, до полной фиксации
крепежа в стене.
6. Если вытяжка будет работать в режиме
отвода воздуха в вентиляционную шахту, то
необходимо один конец гибкого воздуховода
диаметром 153 мм (в комплект входит гибкий
воздуховод длиной 2м , при необходимости более
длинного, он приобретается отдельно) одеть на
переходной фланец, предварительно промазав
место стыковки герметиком, и закрепить его с
помощью хомута (приобретается отдельно).
Напоминаем, что нельзя использовать
воздуховод с меньшим диаметром, чем 153
ìì. (ñì. ñòð.3)
8
Page 15
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЫТЯЖКИ
Второй конец гибкого воздуховода
необходимо соединить с вентиляционным
отверстием в стене. Следует учитывать, что чем
короче и прямее (без изгибов) гибкий воздуховод,
тем выше производительность, меньше шум и
тем меньше вибрация вытяжки.
Если вытяжка будет работать в режиме
рециркуляции, гибкий воздуховод не
используется.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Вытяжка подключается к электросети
напряжением 220-230 В, 50 Ãö.
Во избежание поражения электрическим
током вытяжка должна включаться в розетку с
заземлением.
7. Сделайте разметку для крепления планки
внутреннего декоративного кожуха, точки C, D íà
ðèñ.9.
8. Просверлите 2 отверстия диаметром 6 мм.
9. В просверленные отверстия установите 2
дюбеля и приверните планку для крепления
декоративного кожуха.
10. Перед установкой декоративных кожухов
следует подключить вытяжку к электрической
сети.
11. Поместите внутреннюю часть кожуха в
наружную. Установите наружную часть кожуха на
корпус вытяжки и прикрепите ее к корпусу с
помощью саморезов, находящихся в комплекте
крепежа вытяжки.
12. Внутреннюю часть кожуха поднимите
вверх до совмещения узлов крепления кожуха и
планки крепления декоративного кожуха и
соедините их.
Категорически запрещается обрезать
вилку при монтаже вытяжки.
При повреждении электрического шнура,
его замену производит квалифицированный
специалист сервисной службы.
С целью дополнительной защиты вытяжки от
перепадов напряжения в сети рекомендуется
подключать ее через дополнительный
автоматический выключатель 6 А.
Вытяжка установлена.
Включайте ее и пользуйтесь на
здоровье!
9
Page 16

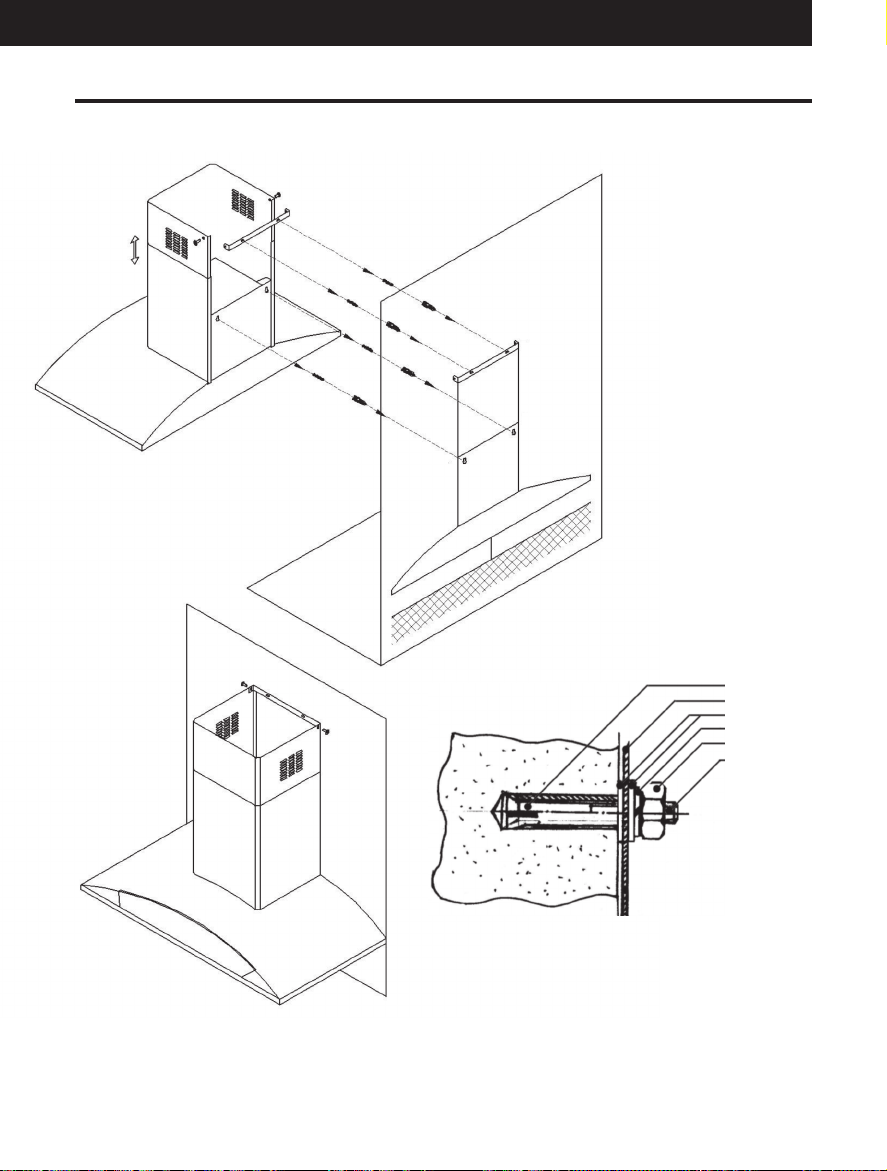

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЫТЯЖКИ
D
C
B
A
10
Ðèñ.9
Дюбель разрезной
Задняя стенка вытяжки
Шайбы
Шайба гровера
Гайка М6
Винт М6х45
Page 17
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ВЫТЯЖКИ
ÿð
ò
ü
èë ð
à
ö
åñÿ
åâû ô
ì )
è
2
í
þä åí ò
âêë
ü ÷åí)
áû
æ
( îë
ì é
1,5
þ è
ë
à
ðàç
â
èòü
ð
å
ü
û 1
ðîâ
ì ò
Ï
(
æë
ó
ïðÿ
à åíèå
çåòê
î
ð
íåé
â í
èòü
è
ð
å
òü
ðîâ
ñ
Ï
å
ó
ä
ç
äà õà
î
âû âî
ãà)
ó õ
ÿ
ì
ë ïû
òü à
è
ð
ðîâå
Ï
òü
òðó
û ò
ü á
ò
è
à
í
ëæ á
î
ровер
ä
Ï
(
Вытяжка не работает
Не горит лампа
Уменьшилась
производительность
вытяжки
èíåí
ä
å
å ñî
è
ê
è÷åñ
ð
ò
åê
ë è
ü
åðèò
â
î
Ï ý
û
ï
î
àì
ò ð
ë
î
òåëü
ì
à
í
÷
å
þ ëè
êëþ
êë ÷
û
ü
ðèòü
å
åðèò
â
â
î
ðî
ð
Ï â
Ï â
ð
èëüò
ÿ
é
öà)
äèòñ
ÿ
üíû ô
ñ
ë
â
å
èç
ó î
4 ì
ðî î
ü ã
-
ï
ò
è
à
â
ç 3
à
ìåí
îâåð
à
ð
ç
Ï
(
1 ð
Вытяжка стала
работать громче
В режиме
рециркуляции
слабо выводится
воздух
Если Вы не в состоянии определить или устранить проблему, то Вы можете
обратиться в наш Сервисный Центр. Запишите название модели, заводской
номер (указан на табличке, находящейся внутри корпуса вытяжки) и дату
покупки вытяжки, так как эти сведения потребуются Сервисному Центру.
11
Page 18
ДЛЯ ЗАМЕТОК
12
Page 19
Page 20
SHINDODOMESTIC Corp.
Head Office: 8 Floor, Hojing Bldg., 1327-35 Seocho-Dong, Seocho-Ku, Seoul, Korea
Manufactured: 11 Xingda 3 Road Chengzhong Industry Area, YongKang, Zhejiang prov, China
Центральный офис: 8 этаж, Ходжинг билдинг, 1327-35, Сеочо-Донг, Сеочо-Ку, Сеул, Корея
Произведено: 11 Синда, 3 улица, Индустриальный район ЧенЖун, Юнкан, провинция Джецзян, КНР
th
rd
é
ÿ
Loading...
