Производитель оставляет за собой право модифицировать
изделие в целях улучшения качества и технических параметров изделия.
ТМ SHIND0
Производитель: ХАНЧЖОУ РОФЕР ЭЛЕКТРИК АППЛАЭНС КО., ЛТД, ИНДУСТРИАЛЬНЫЙ ПАРК ДАНЬМУЦЯО,
ДАНШАНЬ ТАУН, РАЙОН СЯОШАНЬ, ГОРОД ХАНЧЖОУ, ПРОВИНЦИЯ ЧЖЭЦЗЯН, КНР
Импортёр: ООО «Сигма Трейд», 115230, г. Москва, Хлебозаводский проезд, д. 7, стр. 9, этаж 8, пом. XV,
комн. 18п
2
ПРАВО НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
Внимание! Во избежание поломки
перед подключением вытяжки в холодное
время года, необходимо выдержать её
в распакованном виде при комнатной
температуре не менее 2-х часов.
ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
Гарантия на продукцию Shindo составляет
24 месяца от даты продажи вытяжки, указанной
в гарантийном талоне.
Для подтверждения права на гарантийное
обслуживание просим Вас сохранять товарный
чек вместе с гарантийным талоном. Гарантийный
талон должен быть полностью заполнен с
обязательным указанием даты продажи изделия и
печатью торгующей организации.
Отсутствие чека или не заполненный гарантийный
талон лишает Вас права на гарантийное
обслуживание.
ДЛЯ ПОЛЬЗОВАТЕЛЯ
Перед установкой вытяжки и ее эксплуатацией
необходимо внимательно ознакомиться с нашими
рекомендациями.
Соблюдение рекомендаций, данных в инструкции,
обеспечит надежную работу вытяжки. Все
пользователи вытяжки должны знать правила
ее эксплуатации. Не выбрасывайте данную
инструкцию, поскольку в последствии она может
Вам пригодиться, и Вы найдете в ней ответы на
интересующие Вас вопросы.
ВАЖНЫЕ ЗАМЕЧАНИЯ
Данная кухонная вытяжка предназначена
исключительно для использования в домашнем
хозяйстве. Срок службы изделия составляет 10 лет,
при правильной эксплуатации и соблюдении всех
пунктов данной инструкции.
Применение изделия в целях, отличных от
бытовых, недопустимо. Если вытяжку используют
для иных целей, то есть риск получения травм и
повреждения имущества и на изделие не будет
распространяться гарантия.
Не рекомендуется начинать монтаж вытяжки
и снимать защитную пленку с вытяжки из
нержавеющей стали, пока Вы не убедитесь
в технической исправности вытяжки путем
подключения ее к электрической сети и проверки
всех ее функций (см. раздел «Установка вытяжки»).
Рекомендуем все работы по установке,
подключению и ремонту Вашей вытяжки доверять
только квалифицированным специалистам.
Установка, подключение и ремонт вытяжки не
квалифицированными лицами может привести к
повреждению изделия.
Производитель не несет ответственности за
любого рода повреждения и поломки, связанные
с неправильной установкой, подключением и
ремонтом вытяжки.
Производитель оставляет за собой право
модифицировать изделия в целях улучшения
качества и технических параметров изделия.
Технические характеристики вытяжки приведены
на табличке, находящейся внутри корпуса
вытяжки. Чтобы их посмотреть, необходимо снять
алюминиевый жироулавливающий фильтр.
БЕЗОПАСНОСТЬ ДЕТЕЙ
Зачастую дети не осознают опасности
электроприборов. Во время работы вытяжки
необходимо следить за детьми и не позволять им
играть с нею.
Упаковочные материалы (такие как полиэтиленовая пленка) могут стать причиной
удушения. Держите их вне досягаемости детей.
3
МЕРЫ БЕЗОПАСНОСТИ
МЕРЫ БЕЗОПАСНОСТИ
Вытяжка подключается к электросети напря-
жением 220-240 В~, 50 Гц.
Во избежание поражения электрическим током вытяжка должна включаться в розетку с заземлением.
Данное изделие относится к классу 1 защиты
от поражения электрическим током.
Не используйте лампы освещения, номинал
мощности которых превышает указанный в технических характеристиках вытяжки, так как лампочки с большей мощностью могут стать причиной
различных повреждений в электрической цепи.
Эксплуатация вытяжки без алюминиевого жироулавливающего фильтра запрещена.
При использовании вытяжки одновременно с
другими обогревательными устройствами (газовые, масляные, угольные печи и т.д.), кроме электрических, может потребоваться дополнительная
вентиляция помещения.
Воздух, проходящий через вытяжку и выбрасываемый в атмосферу, должен отводиться
только в отдельную кухонную вентиляционную
шахту и не должен выходить в дымоход или иной
канал, используемый для удаления дыма от других
устройств.
При монтаже вытяжки для отвода воздуха в
вентиляционную шахту нельзя использовать воздуховод с меньшим диаметром, чем указано в
инструкции по эксплуатации. Это создает дополнительное сопротивление выбрасываемому воздуху
и приведет к увеличению шума и вибрации, а так
же к перегреву мотора.
Вытяжку необходимо устанавливать над
электрическими плитами на высоте не менее
65 см, над газовыми горелками – не менее 75 см.
Перед тем, как приступить к любой операции по очистке или ремонту вытяжки выключите напряжение электросети.
Согласно данной инструкции (см. ниже), обеспечивайте своевременную промывку многоразовых алюминиевых жироулавливающих фильтров.
Не промытые своевременно фильтры снижают
эффективность работы вытяжки и могут стать причиной пожара вследствие накопления в них масла
и пыли.
Не стерилизуйте продукты питания открытым
пламенем непосредственно под вытяжкой. Эта может привести к возгоранию не очищенного алюминиевого жироулавливающего фильтра.
Не оставляйте горячее масло в посуде на
включенной плите. Перегретые жир и масло легко
самовоспламеняются, что может привести к возгоранию не очищенного алюминиевого жироулавливающего фильтра.
Пламя газовых конфорок всегда должно быть
закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить вытяжку.
Не включайте вытяжку для уменьшения задымления, возникшего в результате возгорания в
квартире. Включенная вытяжка создаст дополнительную тягу для огня.
В случае любого воспламенения отключите
вытяжку от электросети, закройте пламя плотным
материалом, препятствующим доступу кислорода
к пламени, никогда не используйте воду для тушения.
Данное изделие относится к классу 1 защиты
от поражения электрическим током.
4
ОПИСАНИЕ ВЫТЯЖКИ
ОПИСАНИЕ ВЫТЯЖКИ

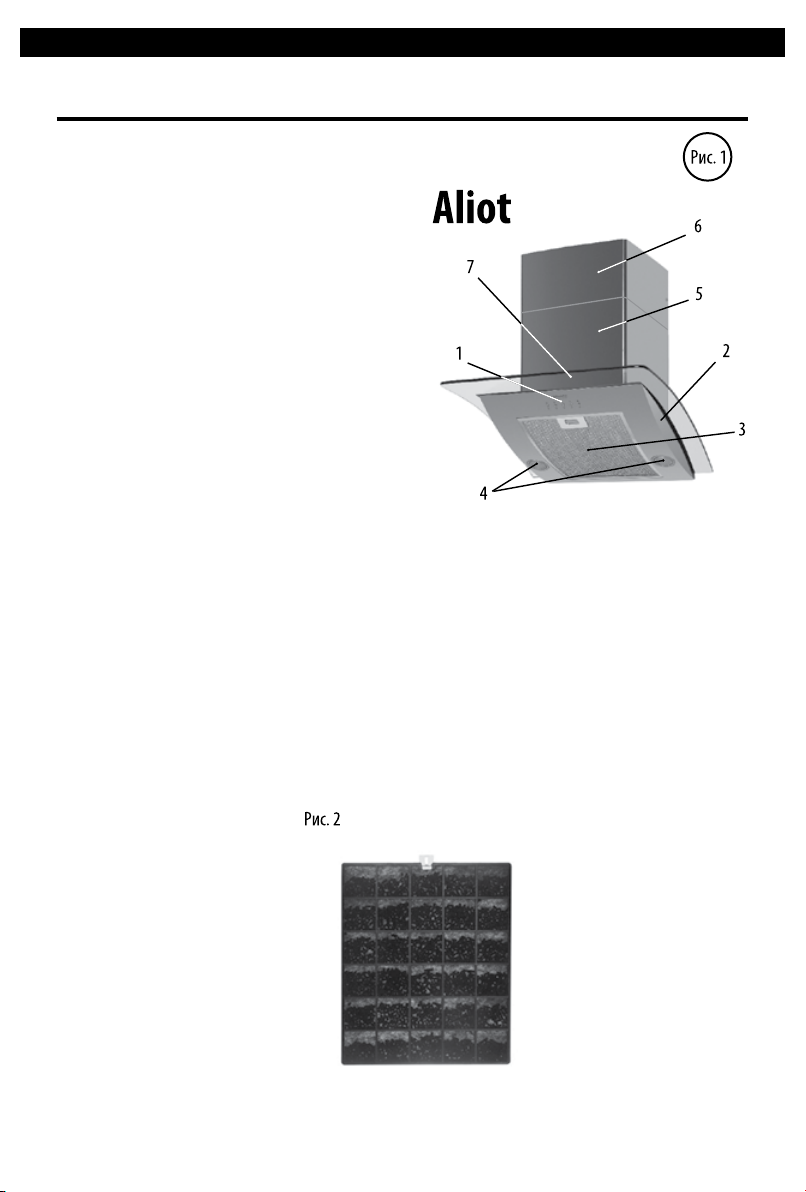

Наружная часть вытяжки состоит из следующих
составных частей (см. рис. 1):
1. Пульт управления вытяжкой.
2. Корпус вытяжки.
3. Алюминиевый жироулавливающий фильтр.
(У вытяжек ALIOT PS алюминиевый жироулавливающий фильтр закрыт откидной дверцей).
4. Лампы освещения.
5. Наружная часть короба вытяжки.
6. Внутренняя часть короба вытяжки.
7. Декоративное стекло.
Внутри вытяжки после снятия алюминиевого
жироулавливающего фильтра находится короб мотора с мотором и крыльчаткой в сборе. В верхней
части корпуса вытяжки расположена монтажная
коробка и понижающий трансформатор.
Дополнительной принадлежностью для вытяжки (в комплект не входит) является угольный
запахоулавливающий фильтр (см. рис. 2). Он применяется для фильтрации воздуха в помещении
при работе вытяжки в режиме рециркуляции (см.
пункт «Эксплуатация вытяжки»).
Угольный фильтр можно приобрести у рознич-
ного продавца.
5
УПРАВЛЕНИЕ ВЫТЯЖКОЙ
УПРАВЛЕНИЕ ВЫТЯЖКОЙ
Ваша вытяжка имеет 3 скорости вентиляции.
В зависимости от того, на сколько велики испарения при готовке и жарке, Вы можете выбрать наиболее подходящую скорость вентиляции.
Для более полной очистки воздуха вклю-чайте
плиту и вытяжку одновременно. Это сделает процесс вентиляции более эффективным. После того,
как Вы закончили приготовление пищи, оставьте
вытяжку работать ещё в течение некоторого времени, это позволит полностью избавиться от пара
и нежелательных запахов на кухне.
Общий вид переключателя представлен на
рис. 3. Его элементы имеют следующее функциональное назначение:
1. Универсальная кнопка, с помощью которой
осуществляется выключение вытяжки, активируется процесс установки текущего времени, активируется процесс задания времени
таймера и производится включение функции
«Таймер».
2. Включение вытяжки, уменьшение скорости
вентиляции или времени.
3. Дисплей, на котором в соответствии с включенным режимом может отображаться номер
включенной скорости вентиляции, текущее
время или время таймера. При работающей
вытяжке на дисплее отображается значение
текущей скорости вентиляции или время таймера, отсчитываемое в обратном порядке, ког-
да включена функция «Таймер». При выключенной вытяжке дисплей отображает текущее
время.
4. Включение вытяжки, увеличение скорости
вентиляции или времени.
5. Включение / Выключение ламп освещения.
Лампы освещения можно использовать вне зависимости от работы мотора.
Включение, выбор скорости и выключение
вытяжки
Для включения вытяжки и выбора скорости
вентиляции необходимо кратковременно нажать
на одну из кнопок (2) или (4). Включится 3-я скорость вентиляции, а на дисплее отобразится цифра
«3». Нажатием кнопок (2) или (4) Вы можете последовательно изменять скорость вентиляции. Для
выключения вытяжки следует кратковременно нажать на кнопку (1).
Установка и индикация текущего времени
Для запуска процедуры установки текущего
времени необходимо на неработающей вытяжке
кратковременно 2 раза нажать кнопку (1), пока Вы
не услышите второй звуковой сигнал. На дисплее
отобразиться «12.00» (подчеркнутые цифры будут
мигать). Кнопками (2) или (4) установите часы текущего времени. Повторное кратковременное нажатие на кнопку (1) изменит показания дисплея на
«хх.ОО» – кнопками (2) или (4) установите минуты
текущего времени.
Текущее время индицируется в течение 30
минут после выключения вытяжки, после чего дисплей отключается.
При необходимости посмотреть текущее
время при выключенном дисплее нажмите кратковременно на кнопку (1). В этом случае текущее
время будет индицироваться на дисплее в течение
5 минут, после чего дисплей снова автоматически
отключится.
6
УПРАВЛЕНИЕ ВЫТЯЖКОЙ
Функция «Таймер»
Для запуска процедуры установки времени
таймера необходимо кратковременно нажать
кнопку (1) два раза подряд. На дисплее отобразится скорость вытяжки и время отключения 15 мин.
Кнопками (2) или (4) установите минуты времени
таймера отключения вытяжки в диапазоне от 00 до
99 минут. Дождитесь, когда установленное время
перестанет мигать. Все – таймер запущен. Вытяжка
при этом будет работать на той скорости, на которой
был включен таймер. Изменитьскорость нельзя.
По истечении времени таймера вытяжка автоматически выключится и прозвучит четыре звуковых сигнала.
Световая индикация
Световая индикация осуществляется светодиодами, расположенными над кнопками пульта
управления. Так, при нажатии кнопок (1) или (2)
загораются соответствующие светодиоды. При
однократных нажатиях на кнопки (4) или (5) соответствующий светодиод загорается и гаснет.
7
ЭКСПЛУАТАЦИЯ ВЫТЯЖКИ
ЭКСПЛУАТАЦИЯ ВЫТЯЖКИ
Кухонная вытяжка в зависимости от ее установки может работать в двух режимах:
— режим отвода воздуха в вентиляционную
шахту;
— режим рециркуляции.

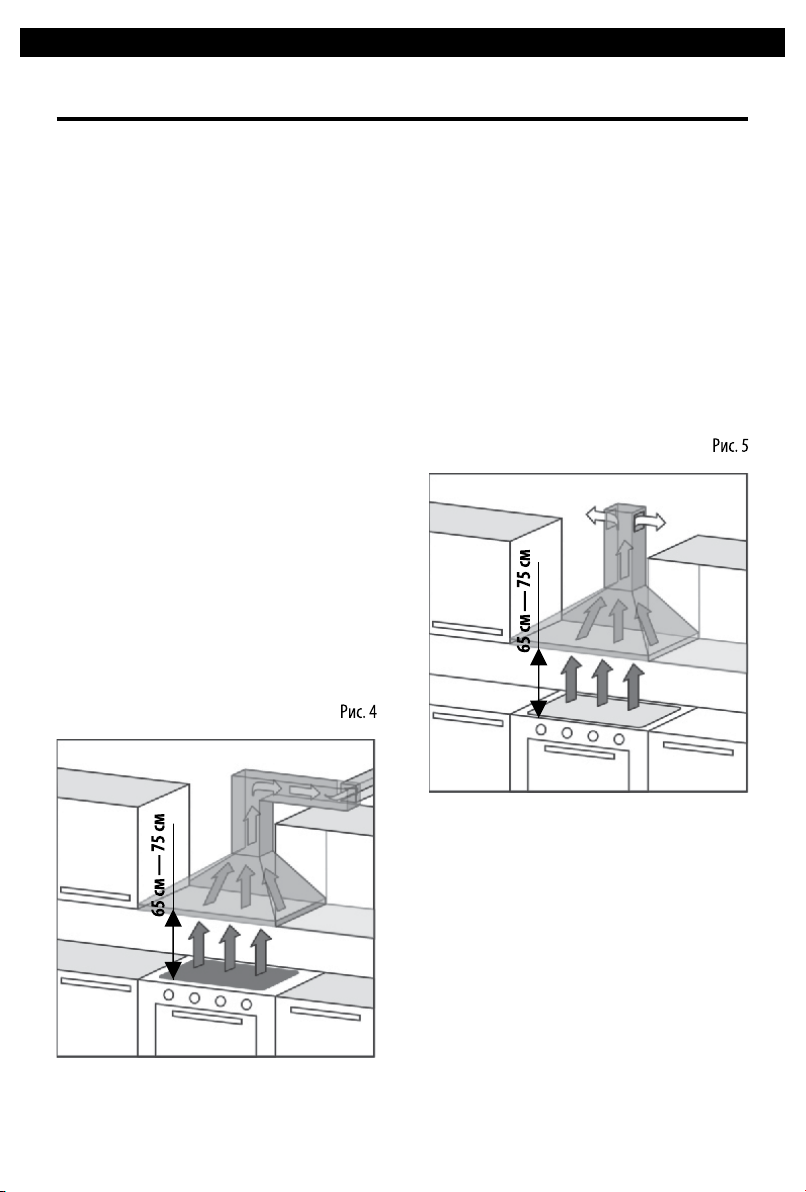

В режиме отвода воздуха в вентиляционную
шахту (рис. 4) вытяжка посредством гофрированного шланга или пластикового воздуховода
подключается к вентиляционной шахте. И, таким
образом, все кухонные испарения, запахи, гарь и
копоть, проходя через многоразовые алюминиевые жироулавливающие фильтры, выводятся за
пределы помещения. При таком режиме работы
нет необходимости устанавливать угольные акриловые запахоулавливающие фильтры. Режим отвода является наиболее эффективным, поскольку вытяжка удаляет все кухонные испарения за пределы
кухни в вентиляционную шахту.
В режиме рециркуляции (рис. 5) вытяжка не
подключается к вентиляционной шахте. Воздух просто прогоняется через вытяжку внутри кухни.
В этом режиме на вытяжку должны быть
установлены сменные угольные акриловые запахоулавливающие фильтры. Эти фильтры не входят
в комплект вытяжки и приобретаются отдельно.
Использование вытяжки в режиме рециркуляции
снижает ее производительность.
Наибольшую производительность вытяжка обеспечивает в режиме отвода воздуха в вентиляционную шахту.
8
ОБСЛУЖИВАНИЕ И УХОД ЗА ВЫТЯЖКОЙ
Перед тем как приступить к любой операции по очистке или ремонту вытяжки, выключите напряжение электросети.
Для внешней очистки окрашенных вытяжек
используйте влажную ткань, смоченную в теплой
воде с нейтральным моющим средством. Для
внешней очистки стальных, медных и латунных
поверхностей используйте специальные средства,
следуя соответствующим инструкциям. Никогда не
используйте для ухода за вытяжкой хлорсодержащие и кислотосодержащие средства, абразивные
средства или губки, которые могут поцарапать поверхность.

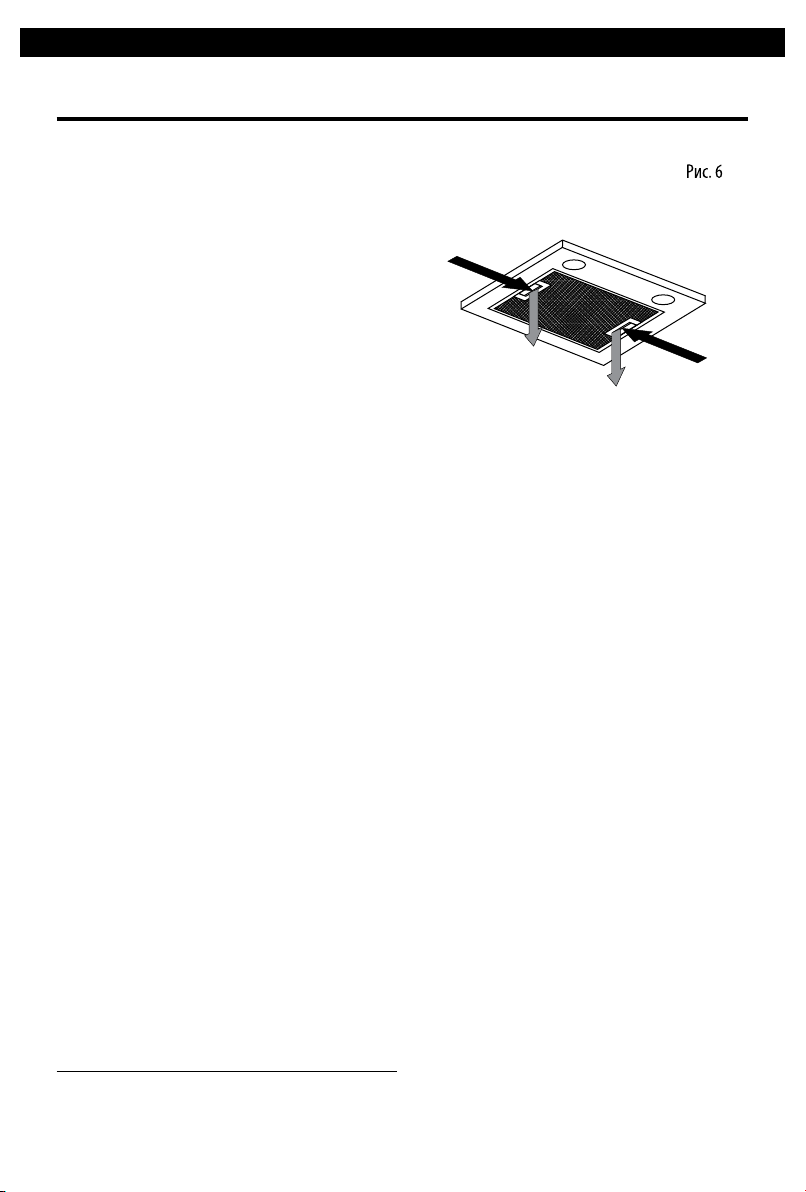

Технология очистки алюминиевого фильтра*
Не устанавливайте фильтр в вытяжку до его
полного высыхания.
Установка фильтра производится в обратном
порядке. Следует нажать на пружинный замок на
фильтре и установить его на место, после чего замок отпустить.
Алюминиевый жироулавливающий фильтр,
удерживая частицы жира и проходящую через него
пыль из воздуха, засоряется.
Его следует чистить не кислотосодержащими
средствами или мыть после предварительного отмачивания в горячей воде с помощью эффективного моющего средства 1 раз каждые 1,5-2 месяца
или, если это возможно, в посудомоечной машине
(при температуре 65°С). Сильно загрязненные, жироулавливающие фильтры не следует мыть в посудомоечной машине вместе с посудой. Мытье фильтра в посудомоечной машине может приводить к
незначительному изменению цвета фильтра, что не
влияет на его функциональное назначение.
Одновременно с чисткой жироулавливающего
фильтра проведите очистку от жировых отложений
всех доступных элементов корпуса вытяжки.
Для отсоединения алюминиевого фильтра
(рис. 6) следует нажать на пружинный замок на
фильтре и, потянув на себя и вниз, снять его.
* У вытяжек серии ALIOT PS алюминиевый жироулавливающий фильтр закрыт откидной металлической
дверцей. Для отсоединения фильтра сначала необходимо открыть дверцу.
Технология замены угольного фильтра
Угольный фильтр следует менять 1 раз в 3-4
месяца. Для его замены или при первоначальной
установке сначала необходимо снять алюминиевый фильтр. Угольный фильтр устанавливается в
прямоугольное входное отверстие вытяжки, находящееся сразу за алюминиевым фильтром, на
предназначенную для него площадку. После установки через технологическую скобу, имеющуюся
на фильтре, его необходимо прикрепить к корпусу
вытяжки винтом МЗх10, после чего установить на
вытяжку алюминиевый фильтр.
Снятие угольного фильтра производится в обратной последовательности.
9
УСТАНОВКА ВЫТЯЖКИ
УСТАНОВКА ВЫТЯЖКИ
Только квалифицированный специалист
имеет право устанавливать и подключать
вытяжку к электросети.
Не рекомендуется начинать монтаж вытяжки и снимать с нее защитную пленку, пока
Вы не убедитесь в ее технической исправности путем подключения ее к электрической
сети и проверки всех ее функций.
Для этого следует разместить корпус вытяжки
(№2, рис. 1), не подсоединяя к нему декоративных
коробов воздуховода (№ 5, б, рис. 1), таким образом, чтобы тыльная сторона корпуса оказалась на
столе или на полу, а переключатель режимов работы вытяжки, находящийся на лицевой панели, был
бы обращен в сторону проверяющего. Далее вытяжка подключается к электросети и производится
ее проверка. Если вытяжка работает исправно во
всех режимах, то можно приступить к ее монтажу,
если нет, то необходимо обратится в организацию,
в которой Вы приобрели вытяжку, или в гарантийную мастерскую.
Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать только
после окончания монтажа.
Напоминаем, что высота установки вытяжки над электрической плитой должна
быть не менее 65 см, а над газовыми горелками не менее 75 см.
Внимание!
Монтаж Вашей вытяжки рекомендуется
выполнять вдвоем.
Прежде чем приступать к монтажу, определитесь, в каком режиме будет работать Ваша вытяжка (см. пункт «Эксплуатация вытяжки»).
Если вытяжка будет работать в режиме отвода воздуха в вентиляционную шахту, установите
на выходное отверстие вытяжки, расположенное

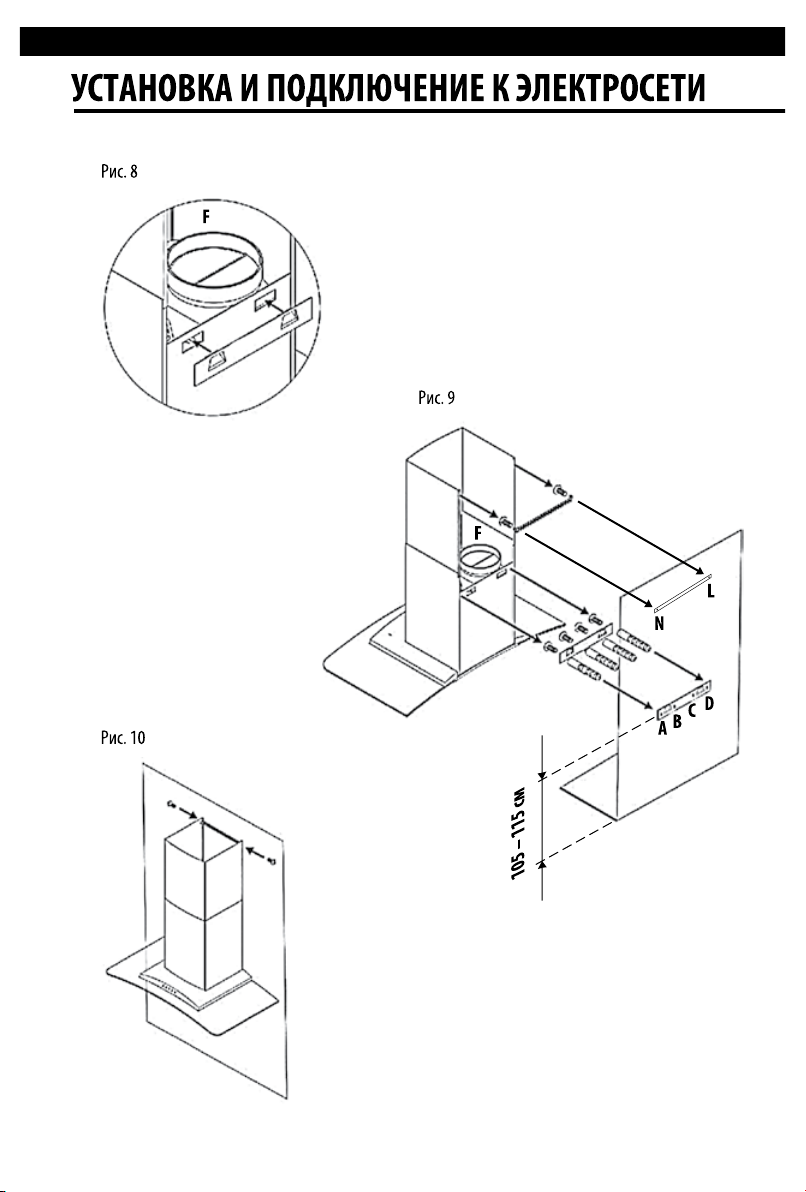

в верхней части моторного отсека, выходной фланец F (рис.8) диаметром 150 мм с антивозвратным
клапаном.
Далее возможны 2 варианта монтажа гибкого
воздуховода и зависят они от размеров входного
отверстия вентиляционной шахты.
Если размер входного отверстия вентиляционной шахты позволяет, то предпочтение следует
отдать гибкому воздуховоду диаметром 160 мм,
который входит в комплект поставки. Один его конец оденьте на выходной фланец, предварительно
промазав место стыковки герметикой, и закрепите
его с помощью хомута (приобретается отдельно).
Если размер входного отверстия вентиляционной шахты не позволяет воспользоваться гибким
воздуховодом диаметром 160 мм, на выходной
фланец F следует установить переходной фланец с
диаметра 150 мм на диаметр 120 мм, имеющийся
в комплекте поставки, и воспользоваться гибким
воздуховодом диаметром 125 мм (в комплект поставки не входит и приобретается отдельно).
Второй конец гибкого воздуховода в последующем необходимо будет соединить с входным
отверстием вентиляционной шахты.
Уменьшение диаметра воздуховода снижает производительность, увеличивает нагрузку на мотор и шумность вытяжки.
10
УСТАНОВКА ВЫТЯЖКИ
При работе вытяжки в режиме рециркуляции
на нее необходимо установить угольный запахоулавливающий фильтр. В этом случае воздух, проходящий через вытяжку, будет выводиться снова
в кухню. При этом выходной фланец F на вытяжку
можно не устанавливать.
Проверьте, чтобы стена, на которую Вы будете
устанавливать вытяжку, была достаточно прочной.
Используйте для крепления планок, на которые будут подвешиваться вытяжка и декоративный короб, дюбели и шурупы, соответствующие
типу стены в Вашей кухне (например, железобетон,
гипсокартон и т.д.). Если шурупы и дюбели входят в
комплект поставки, следует удостовериться в том,
что они подходят для стены в Вашей кухне.
Монтаж вытяжки производите в следующей
последовательности:
1. Определите место расположения вытяжки на
кухне. Приложите металлическую планку кре-
пления вытяжки к стене на высоте 105 см от
электрической варочной поверхности или на
высоте 115 см от газовой варочной поверхно-
сти и выровняйте ее по уровню (рис.9). Наметь-
те точки А, В,С, D на стене.
5. Повесьте корпус вытяжки на металлическую
планку крепления вытяжки на стене.
6. Сделайте разметку точек L и N для крепления
планки,к которой будет крепиться внутренний
декоративный короб (рис. 9). При этом следует
учитывать, что если вытяжка будет работать
в режиме рециркуляции, то необходимо оставить зазор для выхода воздуха в кухню между
внутренним декоративным кожухом и потолком.
7. Просверлите два отверстия в точках L и N, установите в них дюбели и приверните планку для
крепления внутреннего декоративного короба.
8. Перед установкой декоративных коробов следует подключить вытяжку к электрической
сети и, если вытяжка будет работать в режиме
отвода воздуха в вентиляционную шахту, свободный конец гибкого воздуховода соединить
с входным отверстием вентиляционной шахты.
9. Поместите внутреннюю часть декоративного
короба в наружную часть, после чего установите их в сборе на корпус вытяжки.
2. Просверлите отверстия диаметром 8 мм в точ-
ках А, В, С, D. Глубина отверстий должна соответствовать длине дюбеля (45 мм).
3. Установите четыре дюбеля диаметром 8 мм в
просверленные Вами отверстия в стене.
4. Закрепите силовую планку для крепления вытяжки на стену четырьмя саморезами диаметром 6 мм.
10. Внутреннюю часть декоративного короба поднимите вверх до совмещения отверстий короба и планки и соедините их (рис.10).
11. Прикрепите наружную часть декоративного
короба к корпусу вытяжки двумя саморезами.
11
УСТАНОВКА И ПОДКЛЮЧЕНИЕ ВЫТЯЖКИ
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Вытяжка подключается к электросети напря-
жением 220-240 В~, 50 Гц.
Во избежание поражения электрическим
током вытяжка должна включаться в розетку
с заземлением.
Категорически запрещается обрезать
вилку при монтаже вытяжки.
При повреждении электрического шнура,
его замену производит квалифицированный
специалист сервисной службы.
С целью дополнительной защиты вытяжки от
перепадов напряжения в сети рекомендуется подключать ее через дополнительный автоматический
выключатель 6 А.
Вытяжка установлена.
Включайте ее и пользуйтесь
на здоровье!
12

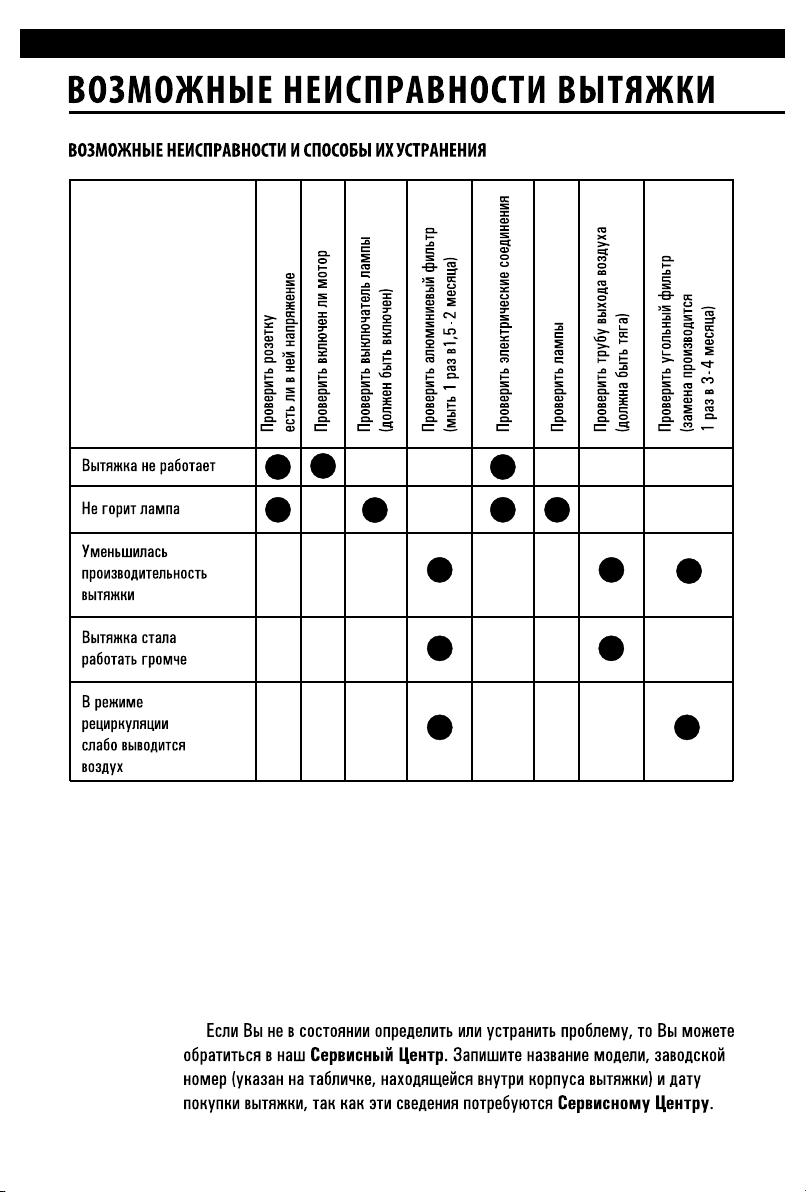

131415
УТИЛИЗАЦИЯ
ОТСЛУЖИВШЕГО ПРИБОРА
ИНФОРМАЦИЯ
О СЕРТИФИКАЦИИ ПРОДУКЦИИ
Отслужившие электрические и электронные
приборы часто содержат ценные компоненты. В то
же время материалы приборов содержат вредные
вещества, необходимые для работы и безопасности техники. При неправильном обращении с
отслужившими приборами или их попадании в бытовой мусор такие вещества могут нанести вред
здоровью человека и окружающей среде. Поэтому
не рекомендуется выбрасывать отслужившие приборы вместе с обычным бытовым мусором.
Рекомендуем Вам сдать отслуживший прибор
в пункт приема и утилизации электрических и
электронных приборов.
До момента отправления на утилизацию отслуживший прибор должен храниться в недоступном
для детей месте.
При подготовке изделия к утилизации следует
вытащить сетевую вилку из розетки и привести
сетевой кабель и вилку в нерабочее состояние (например, перерезать кабель). Этим Вы исключите
возможность несанкционированного пользования
кухонной вытяжкой.
Кухонные вытяжки, представленные в данной инструкции по эксплуатации, соответствуют
требованиям ТР ТС 004/2011 «О безопасности
низковольтного оборудования», ТР ТС 020/2011
«Электромагнитная совместимость техническизх
средств».
Для заметок
16
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
