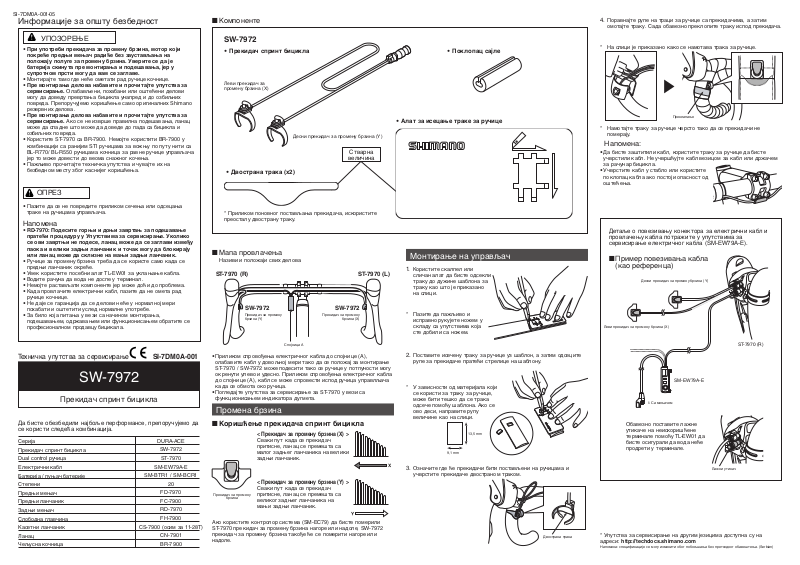

Shimano SW-7972 MOUNTING
SI-7DM0A-001-05
Информације за општу безбедност
УПОЗОРЕЊЕ
• При употреби прекидача за промену брзина, мотор који
покреће предњи мењач радиће без заустављања на
положају полуге за промену брзина. Уверите се да је
батерија скинута пре монтирања и подешавања, јер у
супротном прсти могу да вам се заглаве.
Монтирајте тамо где неће ометати рад ручице кочнице.•
• Пре монтирања делова набавите и прочитајте упутства за
сервисирање. Олабављени, похабани или оштећени делови
могу да доведу превртања бицикла унапред и до озбиљних
повреда. Препоручујемо коришћење само оригиналних Shimano
резервних делова.
• Пре монтирања делова набавите и прочитајте упутства за
сервисирање. Ако се не изврше правилна подешавања, ланац
може да спадне што може да доведе до пада са бицикла и
озбиљних повреда.
Користите ST-7970 са BR-7900. Немојте користити BR-7900 у •
комбинацији са ранијим STI ручицама за вожњу по путу нити са
BL-R770/ BL-R550 ручицама кочница за равне ручице управљача
јер то може довести до веома снажног кочења.
Пажљиво прочитајте техничка упутства и чувајте их на •
безбедном месту због каснијег коришћења.
ОПРЕЗ
Пазите да се не повредите приликом сечења или одсецања •
траке на ручицама управљача.
Напомена
• RD-7970: Подесите горњи и доњи завртањ за подешавање
пратећи процедуру у Упутствима за сервисирање. Уколико
се ови завртњи не подесе, ланац може да се заглави између
паока и велики задњи ланчаник и точак могу да блокирају
или ланац може да склизне на мањи задњи ланчаник.
Ручице за промену брзина треба да се користе само када се •
предњи ланчаник окреће.
Увек користите посебни алат TL-EW01 за уклањање кабла.•
Водите рачуна да вода не доспе у терминал.•
Немојте растављати компоненте јер може доћи до проблема.•
Када провлачите електрични кабл, пазите да не омета рад •
ручице кочнице.
Не даје се гаранција да се делови неће у нормалној мери •
похабати и оштетити услед нормалне употребе.
За било која питања у вези са начином монтирања, •
подешавањем, одржавањем или функционисањем обратите се
професионалном продавцу бицикала.
Техничка упутства за сервисирање
SI-7DM0A-001
SW-7972
Прекидач спринт бицикла
Да бисте обезбедили најбоље перформансе, препоручујемо да
се користи следећа комбинација.
Серија
Прекидач спринт бицикла
Dual control ручица
Електрични кабл
Батерија / пуњач батерије
Степени
Предњи мењач
Предњи ланчаник
Задњи мењач
Слободна главчина
Касетни ланчаник
Ланац
Чељусна кочница
DURA-ACE
SW-7972
ST-7970
SM-EW79A-E
SM-BTR1 / SM-BCR1
20
FD-7970
FC-7900
RD-7970
FH-7900
CS-7900 (осим за 11-28T)
CN-7901
BR-7900
Компоненте ■
SW-7972
Прекидач спринт бицикла •
Леви прекидач за
промену брзина (X)
Десни прекидач за промену брзина (Y)
Стварна
величина
Двострана трака (x2) •
* Приликом поновног постављања прекидача, искористите
преосталу двострану траку.
Мапа провлачења ■
Називи и положаји свих делова
ST-7970 (R)
SW-7972
Прекидач за промену
брзина (Y)
Спојница A
Приликом спровођења електричног кабла до спојнице (A), •
олабавите кабл у довољној мери тако да се положај за монтирање
ST-7970 / SW-7972 може подесити тако се ручице у потпуности могу
окренути улево и удесно. Приликом спровођења електричног кабла
до спојнице (A), кабл се може спровести испод ручица управлљача
када се обмота око ручица.
Погледајте упутства за сервисирање за ST-7970 у вези са •
функционисањем индикатора дугмета.
SW-7972
Прекидач за промену
брзина (X)
Промена брзина
■ Коришћење прекидача спринт бицикла
< Прекидач за промену брзина (X) >
Сваки пут када се прекидач
притисне, ланац се премешта са
малог задњег ланчаника на велики
задњи ланчаник.
< Прекидач за промену брзина (Y) >
Прекидач за промену
брзина
Ако користите контролор система (SM-EC79) да бисте померили
ST-7970 прекидач за промену брзина нагоре или надоле, SW-7972
прекидач за промену брзина такође ће се померити нагоре или
надоле.
Сваки пут када се прекидач
притисне, ланац се премешта са
великог задњег ланчаника на
мањи задњи ланчаник.
ST-7970 (L)
Поклопац сајле •
Алат за исецање траке за ручице •
Монтирање на управљач
1. Користите скалпел или
сличан алат да бисте одсекли
траку до дужине шаблона за
траку као што је приказано
на слици.
* Пазите да пажљиво и
исправно рукујете ножем у
складу са упутствима која
сте добили са ножем.
2. Поставите исечену траку за ручице уз шаблон, а затим одсеците
рупе за прекидаче пратећи стрелице на шаблону.
* У зависности од материјала који
се користи за траку за ручице,
може бити тешко да се трака
одсече помоћу шаблона. Ако се
ово деси, направите рупу
величине као на слици.
13,5 mm
9,1 mm
3. Означите где ће прекидачи бити постављени на ручицама и
учврстите прекидаче двостраном траком.
Двострана трака
4. Поравнајте рупе на траци за ручице са прекидачима, а затим
омотајте траку. Сада обавезно преклопите траку испод прекидача.
* На слици је приказано како се намотава трака за ручице.
Преклапање
* Намотајте траку за ручице чврсто тако да се прекидачи не
померају.
Напомена:
Да бисте заштитили кабл, користите траку за ручице да бисте •
учврстили кабл. Не учвршћујте кабл везицом за кабл или држачем
за рачунар бицикла.
Учврстите кабл у стабло или користите •
поклопац кабла ако постоји опасност од
оштећења.
Детаље о повезивању конектора за електрични кабл и
провлачењу кабла потражите у упутствима за
сервисирање електричног кабла (SM-EW79A-E).
Пример повезивања кабла ■
(као референца)
Десни прекидач за промену брзина (Y)
Леви прекидач за промену брзина (X)
ST-7970 (R)
SM-EW79A-E
␦ Са мењачем
Обавезно поставите лажне
утикаче на неискоришћене
терминале помоћу TL-EW01 да
бисте осигурали да вода неће
продрети у терминале.
Лажни утикач
* Упутства за сервисирање на другим језицима доступна су на
адреси: http://techdocs.shimano.com
Напомена: спецификације се могу изменити због побољшања без претходног обавештења. (Serbian)
