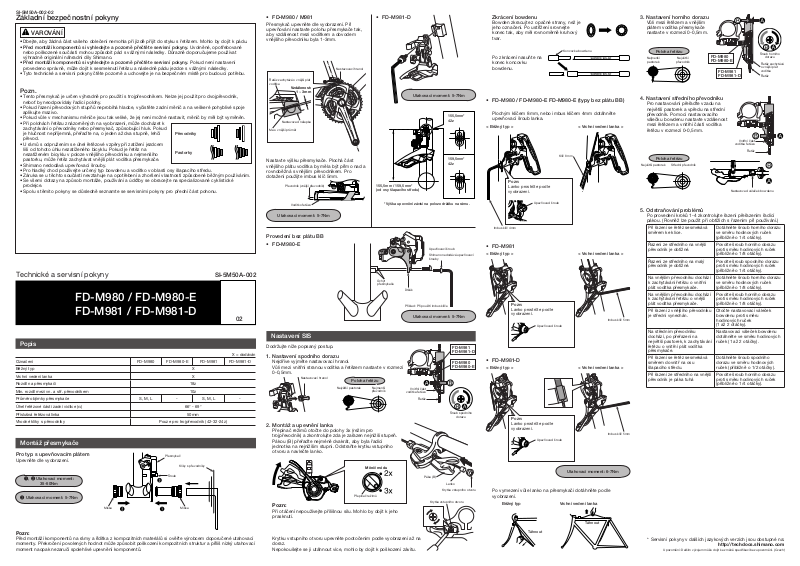

Shimano FD-M981-D, FD-M981, FD-M980, FD-M980-E Installation
SI-5M50A-002-02
Základní bezpečnostní pokyny
VAROVÁNÍ
Dbejte, aby žádná část vašeho oblečení nemohla při jízdě přijít do styku s řetězem. Mohlo by dojít k pádu.•
• Před montáží komponentů si vyhledejte a pozorně přečtěte servisní pokyny. Uvolněné, opotřebované
nebo poškozené součásti mohou způsobit pád s vážnými následky. Důrazně doporučujeme používat
výhradně originální náhradní díly Shimano.
• Před montáží komponentů si vyhledejte a pozorně přečtěte servisní pokyny. Pokud není nastavení
provedeno správně, může dojít k sesmeknutí řetězu a následně pádu jezdce s vážnými následky.
Tyto technické a servisní pokyny čtěte pozorně a uchovejte je na bezpečném místě pro budoucí potřebu.•
Pozn.
Tento přesmykač je určen výhradně pro použití s trojpřevodníkem. Nelze jej použít pro dvojpřevodník, •
neboť by neodpovídaly řadící polohy.
Pokud řazení převodových stupňů neprobíhá hladce, vyčistěte zadní měnič a na veškeré pohyblivé spoje •
aplikujte mazivo.
Pokud vůle v mechanismu měniče jsou tak veliké, že jej není možné nastavit, měnič by měl být vyměněn.•
Při polohách řetězu znázorněných na vyobrazení, může docházet k •
zachytávání o převodníky nebo přesmykač, způsobující hluk. Pokud
je hlučnost nepříjemná, přeřaďte na, o jeden až dva stupně, lehčí
převod.
U rámů s odpružením se úhel řetězové vzpěry při zatížení jezdcem •
liší od tohoto úhlu nezatíženého bicyklu. Pokud je řetěz na
nezatíženém bicyklu v poloze vnějšího převodníku a nejmenšího
pastorku, může řetěz zachytávat vnější plát vodítka přesmykače.
Shimano nedodává upevňovací šrouby.•
Pro hladký chod používejte určený typ bowdenu a vodítko v oblasti osy šlapacího středu.•
Záruka se u těchto součástí nevztahuje na opotřebení a zhoršení vlastností způsobené běžným používáním.•
Se všemi dotazy na způsob montáže, používání a údržby se obracejte na specializované cyklistické •
prodejce.
Spolu s těmito pokyny se důsledně seznamte se servisními pokyny pro přední část pohonu. •
Technické a servisní pokyny
Převodníky
Pastorky
SI-5M50A-002
FD-M980 / FD-M980-E
FD-M981 / FD-M981-D
02
Popis
X = dodáván
Označení FD-M980 FD-M980-E FD-M981 FD-M981-D
Běžný typ X
Vrchní vedení lanka X
Rozdíl na přesmykači 18z
Min. rozdíl mezi vn. a stř. převodníkem 10z
Průměr objímky přesmykače S, M, L - S, M, L -
Úhel řetězové části zadní vidlice (
Příslušná řetězová linka 50mm
Vhodné kliky s převodníky Pouze pro trojpřevodník (42-32-24z)
␣ )
Montáž přesmykače
Pro typ s upevňovacím plátem
Upevněte dle vyobrazení.
1 , 2 Utahovací moment:
35-50Nm
3 Utahovací moment: 5-7Nm
Pozn:
Před montáží komponentů na rámy a řídítka z kompozitních materiálů si ověřte výrobcem doporučené utahovací
momenty. Překročení povolených hodnot může způsobit poškození kompozitních struktur a příliš nízký utahovací
moment naopak nezaručí spolehlivé upevnění komponentů.
66° - 69°
Přesmykač
Kliky s převodníky
Šroub
Miska Miska
FD-M981-D • FD-M980 / M981 •
Přesmykač upevněte dle vyobrazení. Při
upevňování nastavte polohu přesmykače tak,
aby vzdálenost mezi vodítkem a obvodem
vnějšího převodníku byla 1-3mm.
Nastavovací hranol
Řetěz zachytává o vnější plát
vodítka
Max. vnější průměr
Nastavte výšku přesmykače. Plochá část
vnějšího plátu vodítka by měla být přímo nad a
rovnoběžná s vnějším převodníkem. Pro
dotažení použijte imbus klíč 5mm.
Vzdálenost:
1 ~ 3mm
Nastavovací nálepka
Převodník (vnější převodník)
Vodítko řetězu
Utahovací moment: 5-7Nm
155,5mm / 159,5mm*
(od osy šlapacího středu)
* Výška upevnění závisí na poloze držáku na rámu.
Provedení bez plátu BB
FD-M980-E •
Úchyt
přesmykače
Držák
Nastavení SIS
Dodržujte níže popsaný postup.
1. Nastavení spodního dorazu
Nejdříve vyjměte nastavovací hranol.
Vůli mezi vnitřní stranou vodítka a řetězem nastavte v rozmezí
0-0,5mm.
2. Montáž a upevnění lanka
Přepínač režimů otočte do polohy 3x (režim pro
trojpřevodník) a zkontrolujte zda je zařazen nejnižší stupeň.
Pákou (B) přeřaďte nejméně dvakrát, aby byla řadící
jednotka na nejnižším stupni. Odstraňte krytku vstupního
otvoru a navlečte lanko.
Pozn:
Při otáčení nepoužívejte přílišnou sílu. Mohlo by dojít k jeho
prasknutí.
Krytku vstupního otvoru upevněte pootočením podle vyobrazení až na
doraz.
Nepokoušejte se ji utáhnout více, mohlo by dojít k poškození závitu.
Nastavovací hranol
Poloha řetězu
Největší pastorek Nejmenší
převodník
Měnič módu
Přepínač režimů
Utahovací moment: 5-7Nm
Upevňovací šroub
Shimano nedodává upevňovací
šrouby
Příklad: Při použití imbus klíče
Utahovací moment: 5-7Nm
Vnitřní část
vodítka řetězu
Řetěz
Páka (B)
Krytka vstupního otvoru
Krytka vstupního otvoru
155,5mm*
42z
159,5mm*
42z
FD-M981
FD-M981-D
FD-M980
FD-M980-E
Šroub spodního
dorazu
Lanko
Zkrácení bowdenu
Bowden zkracujte z opačné strany, než je
jeho označení. Po ustřižení srovnejte
konec tak, aby měl rovnoměrně kruhový
tvar.
Koncovka bowdenu
Po zkrácení nasuňte na
konec koncovku
bowdenu.
FD-M980 / FD-M980-E FD-M980-E (typy bez plátu BB) •
Plochým klíčem 8mm, nebo imbus klíčem 4mm dotáhněte
upevňovací šroub lanka.
< Běžný typ >
Pozn:
Lanko prostrčte podle
vyobrazení.
Imbus klíč 4mm
Upevňovací šroub
< Vrchní vedení lanka >
Klíč 8mm
FD-M981 •
< Běžný typ >
Pozn:
Lanko prostrčte podle
vyobrazení.
Upevňovací šroub
< Vrchní vedení lanka >
FD-M981-D •
< Běžný typ >
Pozn:
Lanko prostrčte podle
vyobrazení.
Upevňovací šroub
Po vymezení vůle lanko na přesmykači dotáhněte podle
vyobrazení.
Běžný typ Vrchní vedení lanka
Táhnout
< Vrchní vedení lanka >
Utahovací moment: 6-7Nm
Táhnout
Imbus klíč 5mm
Imbus klíč 5mm
3. Nastavení horního dorazu
Vůli mezi řetězem a vnějším
plátem vodítka přesmykače
nastavte v rozmezí 0-0,5mm.
Poloha řetězu
Nejmenší
pastorek
4. Nastavení středního převodníku
Pro nastavování přeřaďte vzadu na
největší pastorek a vpředu na střední
převodník. Pomocí nastavovacího
válečku bowdenu nastavte vzdálenost
mezi řetězem a vnitřní částí vodítka
řetězu v rozmezí 0-0,5mm.
Poloha řetězu
Největší pastorek Střední převodník
5. Odstraňování problémů
Po provedení kroků 1-4 zkontrolujte řazení přeřazením řadící
pákou. (Rovněž lze použít při obtížích s řazením při používání.)
Při řazení se řetěz sesmekává
směrem ke klice.
Řazení ze středního na vnější
převodník je obtížné.
Řazení ze středního na malý
převodník je obtížné.
Na vnějším převodníku dochází
k zachytávání řetězu o vnitřní
plát vodítka přesmykače.
Na vnějším převodníku dochází
k zachytávání řetězu o vnější
plát vodítka přesmykače.
Při řazení z vnějšího převodníku
je střední vynechán.
Na středním převodníku
dochází, po přeřazení na
největší pastorek, k zachytávání
řetězu o vnitřní plát vodítka
přesmykače.
Při řazení se řetěz sesmekává
směrem dovnitř na osu
šlapacího středu.
Při řazení ze středního na vnější
převodník je páka tuhá
Největší
převodník
* Servisní pokyny v dalších jazykových verzích jsou dostupné na:
Upozornění: Dalším vývojem může dojít ke změně specifikací bez upozornění. (Czech)
FD-M980
FD-M980-E
FD-M981
FD-M981-D
Vnitřní část
vodítka řetězu
Nastavovací váleček bowdenu
Dotáhněte šroub horního dorazu
ve směru hodinových ruček
(přibližně o 1/4 otáčky).
Povolte šroub horního dorazu
proti směru hodinových ruček
(přibližně o 1/8 otáčky).
Povolte šroub spodního dorazu
proti směru hodinových ruček
(přibližně o 1/4 otáčky).
Dotáhněte šroub horního dorazu
ve směru hodinových ruček
(přibližně o 1/8 otáčky).
Povolte šroub horního dorazu
proti směru hodinových ruček
(přibližně o 1/8 otáčky).
Otočte nastavovací váleček
bowdenu proti směru
hodinových ruček
(1 až 2 otáčky).
Nastavovací váleček bowdenu
dotáhněte ve směru hodinových
ruček (1 až 2 otáčky).
Dotáhněte šroub spodního
dorazu ve směru hodinových
ruček (přibližně o 1/2 otáčky).
Povolte šroub horního dorazu
proti směru hodinových ruček
(přibližně o 1/4 otáčky).
http://techdocs.shimano.com
Řetěz
Šroub horního
dorazu
Řetěz zachytává
o vnější plát
vodítka
Řetěz
