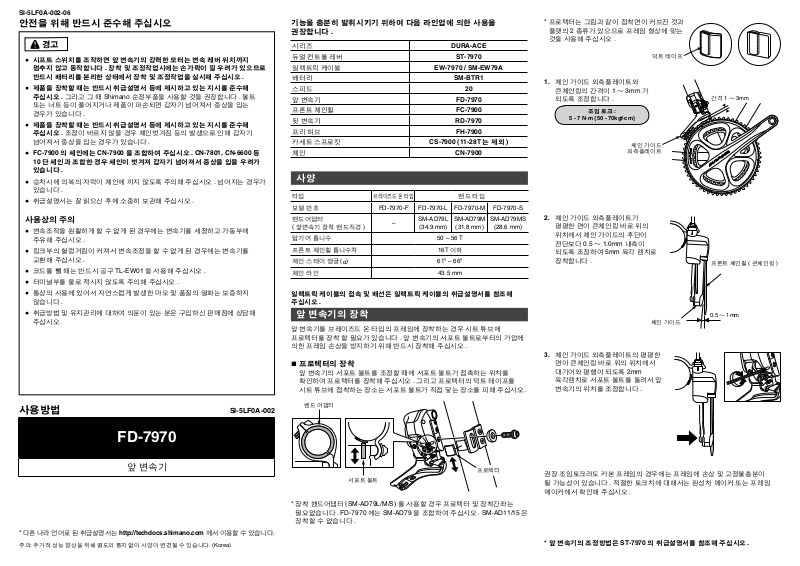

Shimano FD-7970 TECHNICAL INSTRUCTIONS
SI-5LF0A-002-06
안전을 위해 반드시 준수해 주십시오
경고
●
시프트 스위치를 조작하면 앞 변속기의 강력한 모터는 변속 레버 위치까지
멈추지 않고 동작합니다 . 장착 및 조정작업시에는 손가락이 낄 우려가 있으므로
반드시 배터리를 분리한 상태에서 장착 및 조정작업을 실시해 주십시오 .
●제품을 장착할 때는 반드시 취급설명서 등에 제시하고 있는 지시를 준수해
주십시오 . 그리고 그 때 Shimano 순정부품을 사용할 것을 권장합니다 . 볼트
또는 너트 등이 풀어지거나 제품이 파손되면 갑자기 넘어져서 중상을 입는
경우가 있습니다 .
●제품을 장착할 때는 반드시 취급설명서 등에 제시하고 있는 지시를 준수해
주십시오 . 조정이 바르지 않을 경우 체인벗겨짐 등의 발생으로 인해 갑자기
넘어져서 중상을 입는 경우가 있습니다 .
●FC-7900 의 체인에는 CN-7900 을 조합하여 주십시오 . CN-7801, CN-6600 등
10 단 체인과 조합한
있습니다 .
●
승차시에 의복의 자락이 체인에 끼지 않도록 주의해 주십시오 . 넘어지는 경우가
있습니다 .
●
취급설명서는 잘 읽으신 후에 소중히 보관해 주십시오 .
사용상의 주의
●
변속조작을 원활하게 할 수 없게 된 경우에는 변속기를 세정하고 가동부에
주유해 주십시오 .
●
링크부의 헐렁거림이 커져서 변속조정을 할 수 없게 된 경우에는 변속기를
교환해 주십시오 .
●
코드를 뺄 때는 반드시 공구 TL-EW01 을 사용해 주십시오 .
●
터미널부를 물로 적시지 않도록 주의해 주십시오 .
●
통상의 사용에 있어서 자연스럽게 발생한 마모 및 품질의
않습니다 .
●
취급방법 및 유지관리에 대하여 의문이 있는 분은 구입하신 판매점에 상담해
주십시오 .
사용방법
경우 체인이 벗겨져 갑자기 넘어져서 중상을 입을 우려가
열화는 보증하지
SI-5LF0A-002
기능을 충분히 발휘시키기 위하여 다음 라인업에 의한 사용을
권장합니다 .
시리즈 DURA-ACE
듀얼 컨트롤 레버 ST-7970
일렉트릭 케이블 EW-7970 / SM-EW79A
배터리 SM-BTR1
스피드 20
앞 변속기 FD-7970
프론트 체인휠 FC-7900
뒷 변속기 RD-7970
프리 허브 FH-7900
카세트 스프로킷 CS-7900 (11-28T 는 제외 )
체인 CN-7900
사양
타입
모델 번호 FD-7970-F FD-7970-L FD-7970-M FD-7970-S
밴드어댑터
( 앞변속기 장착 밴드직경 )
탑기어 톱니수 50 – 56 T
프론트 체인휠 톱니수차 16T 이하
체인 스테이 앵글 (α) 61º – 66º
체인 라인 43.5 mm
일렉트릭 케이블의 접속 및 배선은 일렉트릭 케이블의 취급설명서를 참조해
주십시오 .
브레이즈드 온 타입
–
SM-AD79L
(34.9 mm)
밴드 타입
SM-AD79M
(31.8 mm)
SM-AD79MS
(28.6 mm)
앞 변속기의 장착
앞 변속기를 브레이즈드 온 타입의 프레임에 장착하는 경우 시트 튜브에
프로텍터를 장착 할 필요가 있습니다 . 앞 변속기의 서포트 볼트로부터의 가압에
의한 프레임 손상을 방지하기 위해 반드시 장착해 주십시오 .
프로텍터의 장착
■
앞 변속기의 서포트 볼트를 조정할 때에 서포트 볼트가 접촉하는 위치를
확인하여 프로텍터를 장착해 주십시오 . 그리고 프로텍터의 덕트 테이프를
시트 튜브에 접착하는 장소는 서포트 볼트가 직접 닿는 장소를 피해 주십시오 .
밴드 어댑터
* 프로텍터는 그림과 같이 접착면이 커브진 것과
플랫의 2 종류가 있으므로 프레임 형상에 맞는
것을 사용해 주십시오 .
덕트 테이프
체인 가이드 외측플레이트와
1.
큰체인링의 간격이 1 ∼ 3mm 가
되도록 조정합니다 .
조임 토크 :
5 - 7 N·m {50 - 70kgf·cm}
체인 가이드
외측플레이트
체인 가이드 외측플레이트가
2.
평평한 면이 큰체인링 바로 위의
위치에서 체인 가이드의 후단이
전단보다 0.5 ∼ 1.0mm 내측이
되도록 조정하여 5mm 육각 렌치로
장착합니다 .
체인 가이드
체인 가이드 외측플레이트의 평평한
3.
면이 큰체인링 바로 위의 위치에서
대기어와 평행이 되도록 2mm
육각렌치로 서포트 볼트를 돌려서 앞
변속기의 위치를 조정합니다 .
간격 1 ∼ 3mm
프론트 체인휠 ( 큰체인링 )
0.5 ∼ 1mm
FD-7970
앞 변속기
*
다른 나라 언어로 된 취급설명서는 http://techdocs.shimano.com 에서 이용할 수 있습니다.
주의: 추가적 성능 향상을 위해 별도의 통지 없이 사양이 변경될 수 있습니다. (Korea)
프로텍터
서포트 볼트
* 장착 밴드어댑터 (SM-AD79L/M/S) 를 사용할 경우 프로텍터 및 장착간좌는
필요없습니다 . FD-7970 에는 SM-AD79 을 조합하여 주십시오 . SM-AD11/15 은
장착할 수 없습니다 .
권장 조임토크라도 카본 프레임의 경우에는 프레임에 손상 및 고정불충분이
될 가능성이 있습니다 . 적절한 토크치에 대해서는 완성차 메이커 또는 프레임
메이커에서 확인해 주십시오 .
* 앞 변속기의 조정방법은 ST-7970 의 취급설명서를 참조해 주십시오 .
