AMDP-X/F1 系列电动机保护器使用手册

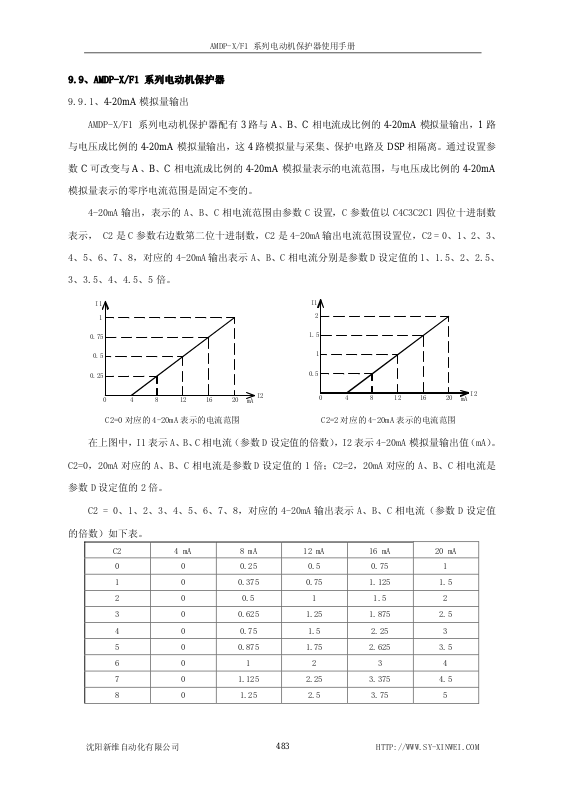

9.9、AMDP-X/F1 系列电动机保护器
9.9.1、4-20mA 模拟量输出
AMDP-X/F1 系列电动机保护器配有 3 路与 AB、C 相电流成比例的 4-20mA 模拟量输出,1 路
与电压成比例的 4-20mA 模拟量输出,这 4 路模拟量与采集、保护电路及 DSP 相隔离。通过设置参
C 可改变与 ABC 相电流成比例的 4-20mA 模拟量表示的电流范围,与电压成比例的 4-20mA
模拟量表示的零序电流范围是固定不变的。
4-20mA 输出,表示的 A、B、C 相电流范围由参数 C 设置,C 参数值以 C4C3C2C1 四位十进制数
4、5、6、7、8,对应的 4-20mA 输出表示 A、B、C 相电流分别是参数 D 设定值的 1、1.5、2、2.5、
3、3.5、4、4.5、5 倍。
0.75
0.5
0.
I1
1
25
0
I2
20161284
mA
I1
1.5
0.5
2
1
0
I2
20161284
mA
C2=0 对应的 4-20mA 表示的电流范围 C2=2 对应的 4-20mA 表示的电流范围
在上图中,I1 表示 A、B、C 相电流(参数 D 设定值的倍数),I2 表示 4-20mA 模拟量输出值(mA)。
C2=0,20mA 对应的 A、B、C 相电流是参数 D 设定值的 1 倍;C2=2,20mA 对应的 A、B、C 相电流是
参数 D 设定值的 2 倍。
C2 = 0、1、2、3、4、5、6、7、8,对应的 4-20mA 输出表示 A、B、C 相电流(参数 D 设定值
的倍数)如下表。
C2 4 mA 8 mA 12 mA 16 mA 20 mA
0 0 0.25 0.5 0.75 1
1 0 0.375 0.75 1.125 1.5
2 0 0.5 1 1.5 2
3 0 0.625 1.25 1.875 2.5
4 0 0.75 1.5 2.25 3
5 0 0.875 1.75 2.625 3.5
6 0 1 2 3 4
7 0 1.125 2.25 3.375 4.5
8 0 1.25 2.5 3.75 5
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
483
AMDP-X/F1 系列电动机保护器使用手册
电压的 4-20mA 模拟量,表示的电压范围是不受 C2 影响的。4-20mA 模拟量与电压的关系如下
图。图中,U 是电压值,I2 是与电压值成比例的 4-20mA 模拟量输出值。
V
500
375
250
125
U
0
I2
20161284
mA
9.9.2、AMDP-X/F10□ 系列电动机保护器
9.9.2.1、AMDP-X/F10□ 系列电动机保护器设置参数
1、参数 1(设置电动机工作电流)
参数 1 设置电动机工作电流,每单位 1A,设置范围是参数 D 设定值的 20% - 100%,出厂设置
值是参数 D 设定值的 80%。
2、参数 2(设置电动机起动保护时间)
参数 2 设置电动机起动保护时间,每单位 0.1S,设置范围:1-300,出厂设置值:30。参数 2
设置的数值是电动机起动电流大于参数 1 设置值 4 倍时的保护动作时间。
3、参数 3(设置电动机堵转保护时间)
参数 3 设置电动机堵转保护时间,每单位 0.1S,设置范围:1-300,出厂设置值:20。参数 3
设置的数值是电动机堵转电流大于参数 1 设置值 4 倍时的保护动作时间。
4、参数 4(设置电动机 1 相过载保护时间)
参数 4 设置电动机 1 相过载(1 相电流大于 100% 且小于 125% 、另 2 相电流小于 100% 参数 1
设置值)保护时间,每单位 0.1S,设置范围:1-9999,出厂设置值:4800。
5、参数 5(设置电动机 2 相过载保护时间)
参数 5 设置电动机 2 相过载(2 相电流大于 100% 且小于 125% 、另 1 相电流小于 100% 参数 1
设置值)保护时间,每单位 0.1S,设置范围:1-9999,出厂设置值:3600。
6、参数 6(设置电动机过载一保护时间)
参数 6 设置电动机过载一(3 相电流大于 100% 且小于 125% 参数 1 设置值)保护时间,每单位
0.1S,设置范围:1-9999,出厂设置值:2400。
7、参数 7(设置电动机过载二、不平衡一保护时间)
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
484
AMDP-X/F1 系列电动机保护器使用手册
参数 7 设置电动机过载二(3 相电流大于 125% 且小于 150% 参数 1 设置值)、不平衡一(2 相
或 1 相电流大于 125% 且小于 150% 、另 1 相或 2 相电流大于 25%且小于 100% 参数 1 设置值)保护
时间,每单位 0.1S,设置范围:1-9999,出厂设置值:600。
8、参数 8(设置电动机过载三、不平衡二保护时间)
参数 8 设置电动机过载三(3 相电流大于 150% 且小于 200% 参数 1 设置值)、不平衡二(2 相
或 1 相电流大于 150% 且小于 200% 、另 1 相或 2 相大于 100% 且小于 125% 参数 1 设置值)保护时
间,每单位 0.1S,设置范围:1-9999,出厂设置值:300。
9、参数 9(设置电动机过载四保护时间)
参数 9 设置电动机过载四(3 相电流大于 200% 且小于 300% 参数 1 设置值)保护时间,每单位
0.1S,设置范围:1-9999,出厂设置值:80。
10、参数 A(设置电动机过载五保护时间)
参数 A 设置电动机过载五(3 相电流大于 300% 且小于 400% 参数 1 设置值)保护时间,每单位
0.1S,设置范围:1-9999,出厂设置值:40。
11、参数 B(设置自复位功能及自复位时间)
参数 B 设置自复位功能及自复位时间,参数 B 的出厂设置值为 B = 0000(无自复位功能),当
将参数 B 设为 B = 1×××时,电动机保护器具有自复位功能,×××是 1-999 分钟的自复位时间。
12、参数 C (设置电压显示功能、4-20mA 输出所表示的电流范围)
参数 C 设置电压显示功能及 4-20mA 输出所表示的电流范围,以 C4C3C2C1 四位十进制数示 C 参
数值,C1 是 C 参数右边数第一位十进制数,C2 是 C 参数右边数第二位十进制数。
C1 是显示电压设置位。C1=0,显示电压;C1=1,不显示电压,只显示 A、B、C 相电流。C2 是
4-20 mA 输出电流范围设置位,C2 = 0、1、2、3、4、5、6、7、8,对应的 4-20mA 输出表示 A、B、
C 相电流分别是参数 D 设定值的 1、1.5、2、2.5、3、3.5、4、4.5、5 倍,出厂时 C 参数为 0000。
13、参数 D(设置电流互感器一次电流额定值)
参数 D 设置电流互感器一次电流额定值,可以是 100、150、200、300、400、500、600、800
之一,出厂设置值:300。
14、参数 0(设置是否恢复各参数出厂设置值)
参数 0 设置是否恢复 2、3、4、5、6、7、8、9、A、B、C 号参数出厂设置值,设置值:0000、
1111,输入 0000,不恢复 2、3、4、5、6、7、8、9、A、B、C 号参数出厂设置值;输入 1111,恢
复 2、3、4、5、6、7、8、9、A、B、C 号参数出厂设置值。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
485
AMDP-X/F1 系列电动机保护器使用手册
9.9.2.2、AMDP-X/F10□ 系列电动机保护器其它保护参数
1、短路保护时间:0.3 秒;
2、接地保护时间:电流大于参数 1 设置值为 0.6 秒;电流小于参数 1 设置值为 10 秒;
3、缺相保护时间:电流大于参数 1 设置值为 0.6 秒;电流小于参数 1 设置值为 10 秒;
4、4-20mA 输出负载电阻:小于 600Ω;
9.9.2.3、AMDP-X/F10□ 系列电动机保护器接线方法
电动机主电路 A、B、C 相电源线分别连接 A、B、C 相通用电流互感器的一次接线端,将保护器
主单元的 IA1、IA2、IB1、IB2、IC1、IC2 接线端子分别连接 A、B、C 相通用电流互感器的二次接
线端;为电动机保护器主单元提供 AC 220V 工作电源;再把电动机保护器主单元继电器触点串于控
制电动机的接触器线圈回路中,将要检测的电压接到 V1、V2 接线端子。AMDP-X/F1 系列保护器继
电器的其它触点,可根据需要确定具体连接方法。
特别需要注意,电动机运行时,连接保护器主单元和电流互感器二次接线端的 IA1、IA2、IB1、
IB2、IC1、IC2 导线是不许断开的。
AI、BI、CI 是分别与 A、B、C 相电流相对应的 4-20mA 电流输出的正极,UI 是与电压相对应的
4-20mA 电流输出的正极,GND 是负极,可将 AI、BI、CI、UI、GND 分别接到 DCS、PLC、计算机 A/D
的信号采集输入端。
1、AMDP-X/F10□ 系列电动机保护器主单元接线端子
GND
BI
GND
IA1 IA2 IB1 11 IB2 IC1 IC2 V1 V2
9
10
12
13
14
15
16
AI
1
19 24
GND
20 25
UI
18
17
23
22
CI
21 26
GND
2
3
4
5
6
7
8
O11 O12
L N
IA1 IA2 IB1 11 IB2 IC1 IC2
V1 V2
AI
GND
BI
GND
21 26
GND
1
2
4
5
6
7
8
O11 O12
3
O13 O21 O22 O23 L N
9
10
12
13
14
15
16
18
17
23
22
CI
19 24
GND
20 25
UI
AMDP-X/F101 系列保护器主单元端子图 AMDP-X/F102 系列保护器主单元端子图
