ShelterLogic 23521 User Manual [en, es, fr]

10' x 10'

MAX AP CANOPY

Assembly Instructions

150 Callender Road

Watertown, CT 06795

www.shelterlogic.com

5/11/10

DESCRIPTION MODEL #

10' x 10' MAX AP Canopy - 4 Leg - White

RECOMMENDED TOOLS

Please read instructions COMPLETELY before assembly. This shelter MUST be securely anchored.

THIS IS A TEMPORARY STRUCTURE AND NOT RECOMMENDED AS A PERMANENT STRUCTURE.

Before you start: 2+ individual recommended for assembly, approximate time 1 hr.

23521

1-800-524-9970

1-800-559-6175

Canada:

05-23521-0DPage 1

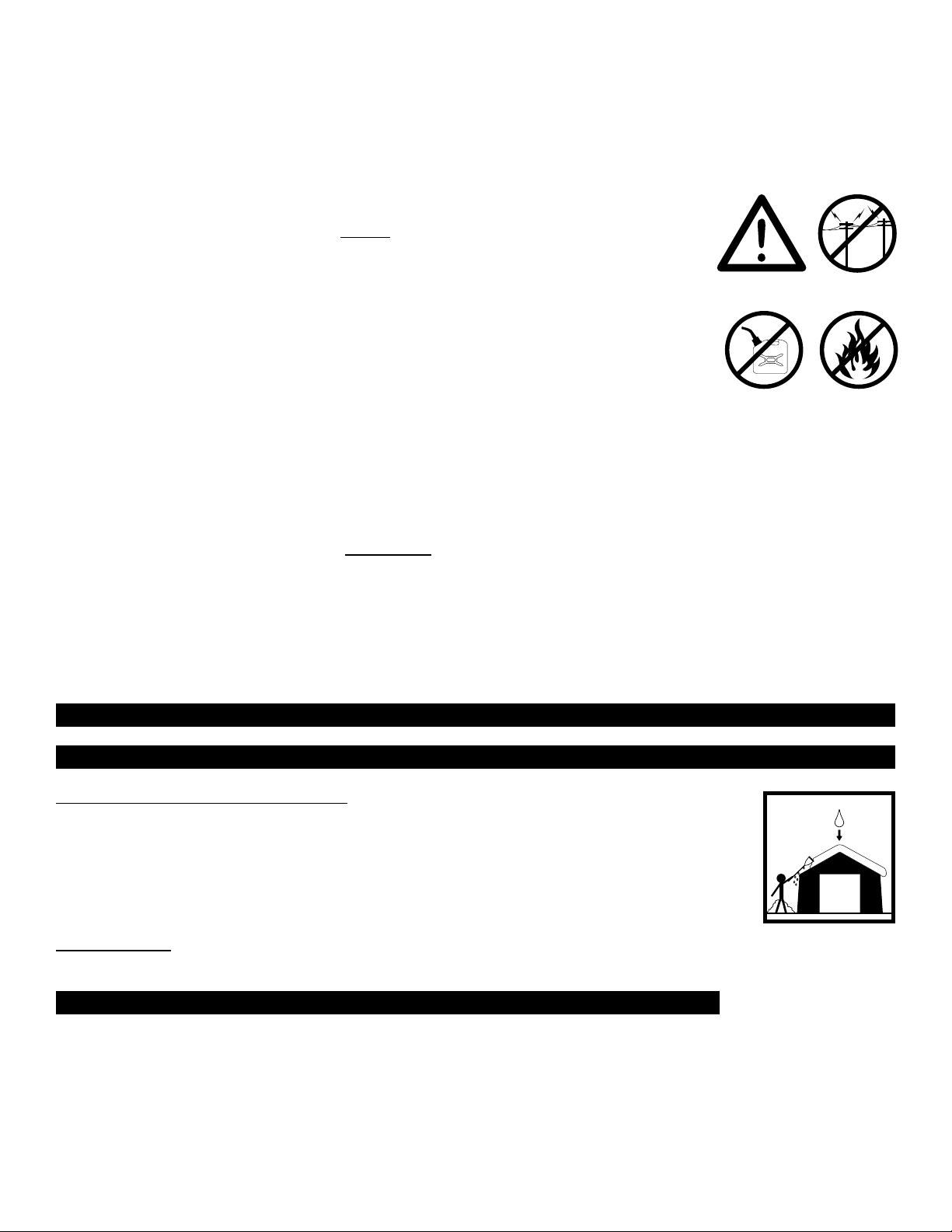

ATTENTION:

This shelter product is manufactured with quality materials. It is designed to t the ShelterLogic
ShelterLogic
Please anchor this ShelterLogic

®

, LLC Shelters offer storage and protection from damage caused by sun, light rain, tree sap and animal - bird excrement.

®

, LLC structure properly. See manual for more anchoring details. Proper anchoring, keeping cover

tight and free of snow and debris is the responsibility of the consumer. This shelter is not recommended for severe weather conditions.
Please read and understand the installation detail, warnings and cautions prior to beginning installation. If you have any questions call
the customer service number listed below. Please refer to the warranty card inside this package.

®

, LLC custom fabric cover included.

DANGER:

Prior to installation, consult with all local municipal codes regarding installation of temporary shelters.
Choose the location of your shelter carefully. DANGER: Keep away from electrical wires. Check for
overhead utility lines, tree branches or other structures. Check for underground pipes or wires before
you dig. DO NOT install near roof lines or other structures that could shed debris onto your shelter.
DO NOT hang objects from the roof or support cables.

WARNING:

Risk of re. DO NOT smoke or use open ame devices (including grills, re pits, deep fryers, smokers or
lanterns) in or around the shelter. DO NOT store ammable liquids (gasoline, kerosene, propane, etc.) in
or around your shelter. Do not expose top or sides of the shelter to open re or other ame source.

CAUTION:

Use CAUTION when erecting the frame. Use safety goggles during installation. Secure and bolt together
overhead poles during assembly. Beware of pole ends.

PROPER ANCHORING AND INSTALLATION OF FRAME:

PROPER ANCHORING OF THE FRAME IS THE RESPONSIBILITY OF THE CONSUMER.

ShelterLogic

securely has the potential to y away causing damage, and is not covered under the warranty. Periodically check the anchors to ensure
stability of shelter. ShelterLogic
quickly removed and stored prior to severe weather conditions. If strong winds or severe weather is forecast in your area, we recom­mend removal of cover.

®

, LLC

is not responsible for damage to the unit or the contents from acts of nature. Any shelter that is not anchored

®

, LLC cannot be responsible for any shelter that blows away. NOTE: Your shelter’s cover can be

REPLACEMENT PARTS, ASSEMBLY, SPECIAL ORDERS:

Genuine ShelterLogic
application, replacement covers, wall and enclosure kits, vent and light kits, frame parts, zippered doors and other accessories. All
items are shipped factory direct to your door.

QUESTIONS - CLAIMS - SPECIAL ORDERS? CALL OUR CUSTOMER SERVICE HOTLINE:

U.S. CUSTOMER SERVICE: 1-800-524-9970 INTERNATIONAL CUSTOMER SERVICE: 001-860-945-6442 CANADA CUSTOMER SERVICE: 1-800-559-6175

HOURS OF OPERATION: MON-FRI 8:30AM-8:00PM EST, SAT-SUN 8:30AM-5:00PM EST.

®

, LLC replacement parts and accessories are available from the factory, including anchoring kits for nearly any

CARE AND CLEANING:

A tight cover ensures longer life and performance. Always maintain a tight cover. Loose fabric can acceler­ate deterioration of cover fabric. Immediately remove any accumulated debris from the roof structure with a
broom, mop or other soft-sided instrument. Use extreme caution when removing debris from cover- always
remove from outside the structure. DO NOT use hard-edged tools or instruments like rakes or shovels to
remove debris. This could result in punctures to the cover. DO NOT use bleach or harsh abrasive products to
clean the fabric cover. Cover is easily cleaned with mild soap and water.

WARRANTY:

This shelter carries a full limited warranty against defects in workmanship. ShelterLogic
properly used and installed, the product and all associated parts, are free from manufacturer’s defects for a period of:

1 YEAR FOR COvER FABRIC, END PANELS AND FRAMEWORk

Warranty period is determined by date of shipment from ShelterLogic®, LLC for factory direct purchases or date of purchase from an authorized
reseller, (please save a copy of your purchase receipt). If this product or any associated parts are found to be defective or missing at the time of receipt,

ShelterLogic

shall be covered for the remainder of the Original Limited Warranty Period. All shipping costs will be the responsibility of the customer. Parts and replace­ments will be sent C.O.D. You must save the original packaging materials for shipment back. If you purchased from a local dealer, all claims must have a
copy of original receipt. After purchase, please ll out and return warranty card for product registration. Please see warranty card for more details.

®

, LLC will repair or replace, at it’s option, the defective parts at no charge to the original purchaser. Replacement parts or repaired parts

®

, LLC warrants to the Original Purchaser that if

Covered by U.S. Patents and patents pending: 6,871,614; 6,994,099; 7,296,584; D 430,306; D 415,571; D 414,564; D 409,310; D 415,572

05-23521-0DPage 2

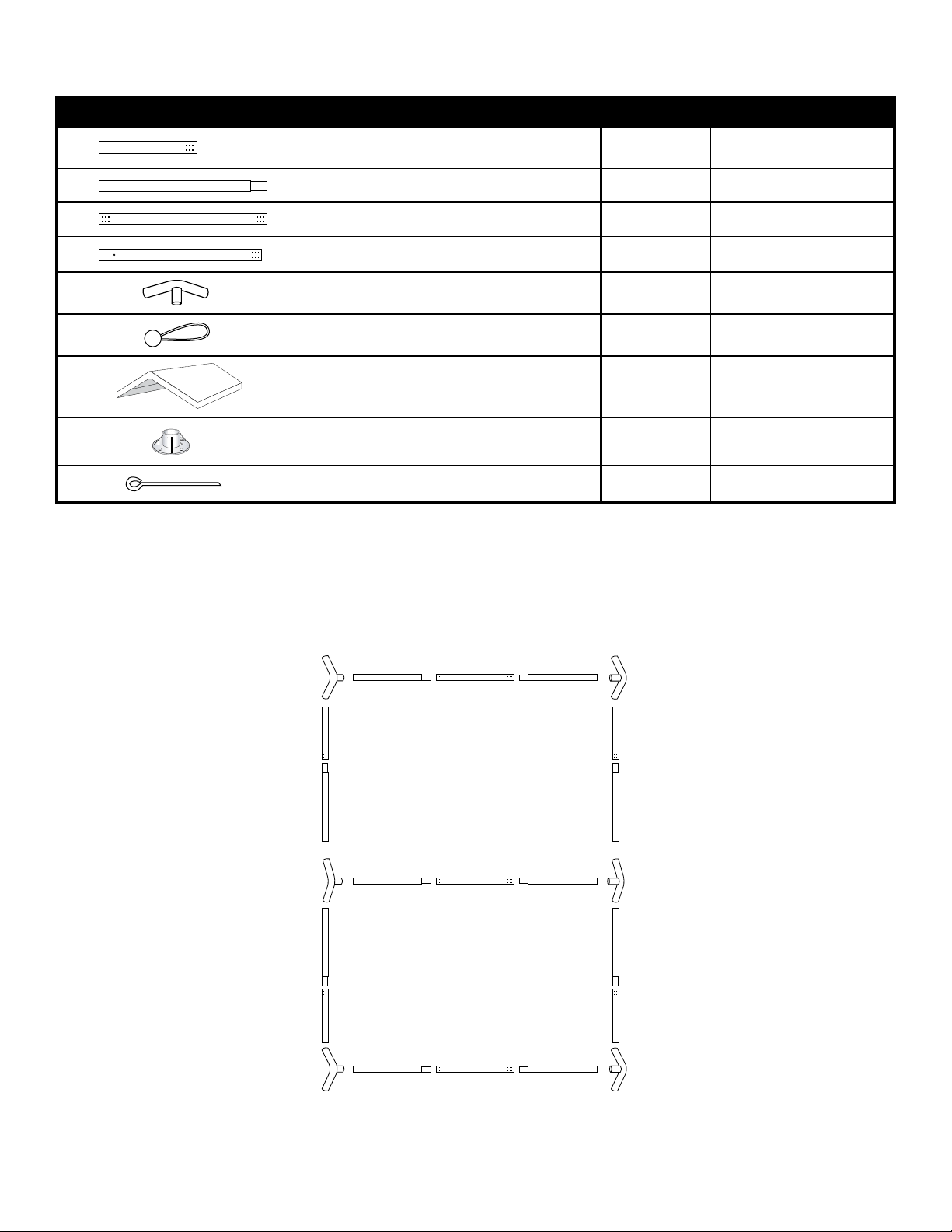

10' x 10' MAX AP Canopy - 4 Leg - Parts List - Model #23521

Description of Parts:

Quantity Part #

Rafter Poles, Swedge 24 3/8"

Poles, Swedge 40 11/16" 14 13103

Cross Poles 40 11/16" 3 13106

Leg Poles 39" 4 13105

3 - Way Frame Connectors

Bungee Cords

4

13104

6 13101

12 10066

1Canopy Cover 10372

4Base Feet

4Anchors

10075

10431

1. LAYOUT ROOF FRAME

13101

13104 13104

13103 13103

13101

FRONT

13103 13103

13104 13104

13103

13103

13106

13106

13101

13103

13101

13103

REAR

13101

13103

13106

13103

13101

05-23521-0DPage 3

2. ASSEMBLE ROOF FRAME

NOTE: Swedged tubes insert into plain ends at the crimp marks.

Swedged Tubes Connections

13104

Crimp Marks

13103

3. ASSEMBLE LEGS & ATTACH TO ROOF FRAME

A. Attach all legs to one side rst. Let the other side of roof frame rest on the
ground. Repeat for opposite side.

Leg Pole Assembly

13105

13103

10075

4. ANCHOR THE FRAME

There are four holes on each base foot that the anchor can go into.

A. Select a hole in each base foot. Insert each anchor (10431) into the ground until the round head is touching the
base foot. These anchors prevent the canopy from shifting. Insert one anchor into all four base feet.

This is a temporary spike anchor. Not intended for permanent use.

B. To securely anchor canopy, Accessory Anchoring Kit #10073 is recommended. The 4-anchor pins are inserted
into the ground. Then the ropes are tied from the anchors to the corner tees as shown in B.

Anchoring Base Feet

10431

13103

A

A

10075

Tie Rope Around Frame Corners

13104

13101

13105

13103

rope

B

05-23521-0DPage 4

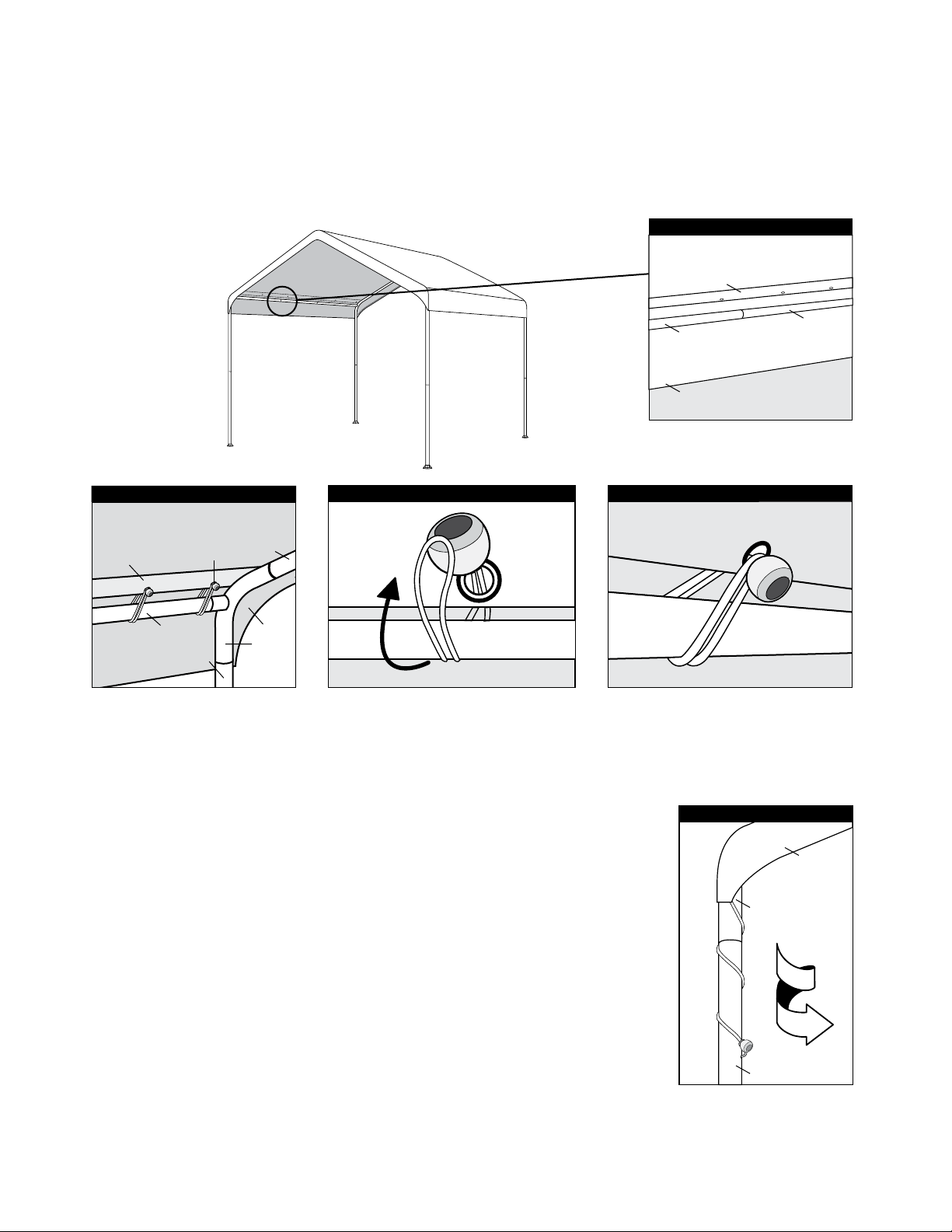

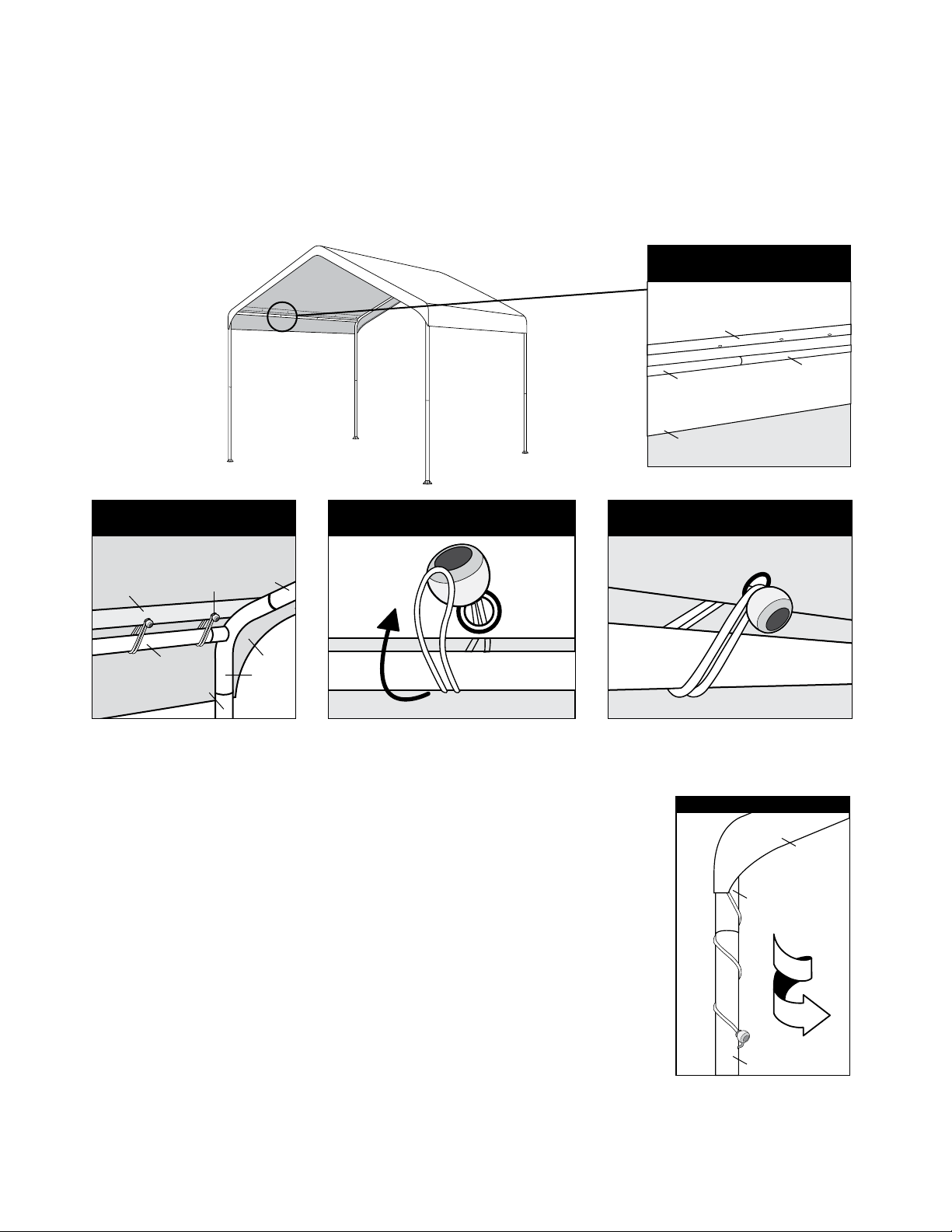

5. PLACE COVER AND SECURE TO CANOPY FRAME

A. Place cover over assembled roof frame with grommet panels facing down, aligned with cross rails.
B. Make sure the cover is properly aligned on the frame, secure the four corners of the cover with bungees

(10066) to the frame rst. Attach remaining bungees.

Re-adjust bungees position along cross pole as needed to ensure a tight and even t of the cover to the frame.

Grommet Panels for Bungees

Grommet Panel

Grommet Panels for Bungees

Grommet
Panel

10066

13103

13105

13103

13106

10372

Insert Bungee Cord Through Grommet Secure Bungee Around Plastic Ball

13104

10372

13101

6. TIGHTEN THE COVER WITH TWIST TITE

™

A. Wrap the cord with plastic ball and "S" hook at the corners of the cover
around the corner leg poles. Insert "S" hook into the hole of the corner leg
poles.

B. Twist each leg pole toward the inside of the shelter until the cover
becomes tight. Twist the leg poles equally to ensure the cover stays
aligned during tightening.

Twist-Tite™ Tighten Cover

10372

13101

13105

05-23521-0DPage 5

3 x 3m

MAX AP CANOPY

LES TRADUCTIONS FRANÇAISES D'INSTRUCTION D'ASSEMBLAGE

150 Callender Road

Watertown, CT 06795

www.shelterlogic.com

5/11/10

DESCRIPTION MODÈLE Nº

3 x 3m MAX AP Canopy - 4 Pied - Blanc

OUTILS RECOMMANDÉS

Lire TOUTES les instructions avant de monter. Cet abri DOIT être bien ancré.

Ceci est une structure temporaire, il n'est pas recommandé d'en faire une structure permanente.

Avant de commencer: Il faut 2 personnes ou plus pour le montage qui prend environ 1 heures.

23521

1-800-524-9970

1-800-559-6175

Page 6 05-23521-0D

Canada:

ATTENTION:

Ce produit Shelter est conçu avec des matériaux de la plus haute qualité. Il est conçu pour être utilisé avec la toile fabriquée par Shel­terlogic. ShelterLogic
les excréments animaliers et une légère tomber de neige. S’il vous plait ancrez la structure ShelterLogic
recte. Un ancrage correcte, garder la toile bien tendue et sans accumulation de neige et sans débris est la responsabilité du consom­mateur. Prenez bien soin de lire et de comprendre les détails de l’installation, les remarques et avertissements avant l’installation nale
du produit. Si vous avez des questions appeler le service clientèle afcher sur la première page de votre manuel d’installation. Aussi
référencez-vous à la carte de garantie fournie avec votre achat.

®

, LLC offre un abri et une protection contre les faits malfaisants du soleil, une pluie légère, la sève des arbres,

®

, LLC d’une manière cor-

DANGER:

Choisissez avec soin l’emplacement de l’abri. Danger: Installez à distance de ls électrique. Faites
attention aux lignes à haute tension, branches d’arbre et autre structure. NE PAS installer près de
toits, ou tout autres structures des quels de la neige, glace, ou eau excessive pourrait tomber sur
l’abri. Ne pas pendre d’objet sur labri.

ATTENTION:

Risque de feu. NE PAS fumer ou utiliser des outils à amme ouverte (barbecue, friteuse, fumoirs ou
lanternes) dans ou aux alentours de l’abri. NE PAS stocker de liquide inammable (gazoline, kérosène,
propane, etc.) dans ou aux alentour de votre abri. N’exposer pas le toit ou les cotes à une amme ou­verte ou toute autre source de feu.

AVERTISSEMENT:

Soyez très prudent pendant la construction de la charpente. Utilisez des lunettes de protection pendant la durée de l’installation. Sé­curisez et boulonnez ensemble tout les tubes de la toiture pendant l’assemblage. Attention au bout des tuyaux.

MISE EN GARDE:

L’ANCRAGE CORRECT DE LA PORTE AUTOMATIQUE EST LA RESPONSABILITÉ DU CONSOMMATEUR.

ShelterLogic

et de façon sécuriser a le potentiel d’être endommager, et ne sera pas couvert sous la garantie. Vérifier les ancres et la charpente de
façon périodique pour s’assurer de la stabilité. REMARQUE: La couverture de votre abri peut être rapidement enlevé et stocker avant

des conditions météorologiques sévères. Si des vents forts ou des conditions sévères sont annoncées, nous recommandons d’enlever
la couverture.

®

, LLC

n’est pas responsable pour tout dommage à l’unité. Toute porte automatique qui n’est pas ancrée correctement

PIÈCES DE REMPLACEMENT. ASSEMBLAGE. COMMANDES SPÉCIALES:

Des pièces de rechange ShelterLogic
de rechange, panneau et kit d’enclosure, kit de lumière et de ventilation, tube de charpente, portes à glissières et autres accessoires.
Tous sont envoyés direct de l’usine à votre domicile.

QUESTIONS – RÉCLAMATIONS – COMMANDES SPÉCIALES? APPELER NOTRE SERVICE CLIENTÈLE:

SERVICE CLIENTÈLE US: 1-800-524-9970 SERVICE CLIENTÈLE INTERNATIONAL: 001-860-945-6442 SERVICE CLIENTÈLE CANADIEN: 1-800-559-6175

HEURES D’OPÉRATIONS: LUNDI – VENDREDI: 8:30AM – 8:00PM EST, SAMEDI – DIMANCHE: 8:30AM – 5:00PM EST.

®

, LLC et accessoires sont disponible direct de l’usine, inclus sont des kits d’ancrages, couverture

ENTRETIEN ET NETTOYAGE:

Une couverture bien tendue assurera une vie plus longue et de meilleur performances. Toujours maintenir la
couverture bien tendue. Une couverture mal tendue peut accélérer la détérioration de la couverture. Enlever du
toit toute accumulation de neige ou de glace immédiatement avec l’aide d’un balai, d’un balai serpillère ou autre
instrument à bord doux. Garder le raille propre et sans débris. NE PAS utiliser d’eau de javèle ou autre produits
nettoyant abrasive pour nettoyer la couverture. Le panneau de porte peut être facilement nettoyé avec de l’eau
et du savon. NE PAS utiliser des outils a bord coupant, ou des instruments comme râteau ou pelle pour enlever
la neige. Cela pourrait trouer la couverture. N’utiliser pas d’eau sous haute pression.

GARANTIE:

Comprend une garantie limitée contre les défauts de fabrication. ShelterLogic
de façon correcte, le produit et toutes pièces associer, seront sans défauts de fabrication pour une période de:

1 AN POUR LA COUvERTURE, LES PANNEAUX AvANT ET ARRIERE ET LA CHARPENTE.

La période de garantie est déterminer par la date d’envoie de l’usine de ShelterLogic®, LLC, pour les commandes directes, ou par la date d’achat
d’un distributeur autoriser à la vente. (S’il vous plait conserver la copie de votre reçu d’achat). Si ce produit ou toutes pièces associées sont défectu-

euses ou manquantes au moment de la réception, ShelterLogic®, LLC réparera ou remplacera, à sa discrétion, les pièces défectueuses sans frais
au consommateur. Les pièces de remplacement ou pièces réparées seront couvertes pour le reste de la garantie original limitée. Tout frais de port sera
la responsabilité du consommateur. Pièces et remplacements seront envoyés en COD. Vous devez conserver l’emballage original pour les renvoies. Si
vous acheter dans un distributeur local, toutes réclamations doivent être accompagné du reçu d’achat. Après l’achat, remplissez et renvoyez la carte de
garantie pour enregistrer le produit. Voir carte de garantie pour plus de détails.

®

, LLC garantie aux propriétaires que si utiliser et installer

Couvert par un ou plus des brevets ou brevets en attente: 6,871,614; 6,994,099; 7,296,584; D 430,306; D 415,571; D 414,564; D 409,310; D 415,572

Page 7 05-23521-0D

3 x 3m MAX AP Canopy™ - Les Parties Énumèrent - Modèle nº #23521

Description des Proudits:

Quantité Partie #

Poteaux de chevrons cannelés 62cm (24 3/8po)

Tube, Swedge 103,4cm (40 11/16po) 14 13103

Rails transversaux 103,4cm (40 11/16po) 3 13106

Tube verticale 99,1 (39po) 4 13105

Raccords à 3 voies de structure

Saudows blancs

4

13104

6 13101

12 10066

1Couverture blanche à cantonnière 10372

4Pieds de base

4Ancrages

10075

10431

1. ÉTALER LA CHARPENTE DU TOIT

13101

13103

13104 13104

13103 13103

13101

13103

DEVANT

13103 13103

13104 13104

13106

13106

13101

13103

13101

13103

ARRIÈRE

13101

13103

13106

Page 8 05-23521-0D

13103

13101

2. ASSEMBLAGE DU TOIT

NOTE: Tubes males sont insérés dans les tubes femelles aux bouts
avec les bosses.

3. ASSEMBLEZ LES JAMBES ET LES PIEDS

A. Attachez les jambes sur un des coté de la toiture. Répétez de l’autre coté.

Tubes avec connexions males

13104

Crimp Marks

Assemblage des jambes

13105

13103

13103

10075

4. ANCREZ LA CHARPENTE

Il y a 4 trous sur la base de chaque pieds ou vous pouvez mettre une ancre.

A. Choisissez un trou sur chaque pied. Insérer chaque ancre (10431) dans le sol jusqu’à ce que la tête de l’ancre
touche le pied. Ces ancres empêchent la tente de bouger. Mettez une ancre dans chaque pied.

Ceci est une ancre temporaire. Elles ne sont pas conçues pour être mis de façon permanente.

B. Pour ancré l’abri de façon sécurisé, kit d’accessoire d’ancre # 10073 est recommander. Les 4 ancres sont
insérées dans le sol. Ensuite les cordes sont attachées au connecteur à 3 voix aux 4 coins comme montré
dans la g. B.

Anccrez la case de chaque pieds Attachez la corde

10431

13103

A

A

13101

13104

B

13103

10075

13105

corde

Page 9 05-23521-0D

5. POSEZ LA TOILE ET SECURISEZ LA A LA CHARPENTE

A. Posez la toile par dessus la charpente avec le panneau avec les œillets vers le bas, Alignez avec les tubes
horizontaux.

B. Assurez vous que la toile soit bien aligner sur la charpente, sécurisez les quatre coins de la toile avec les
sandows (10066) à la charpente, ensuite attachez le reste des sandows.

Réajustez les sandows le long des poteaux pour s’assurez que la toile soit bien alignée et tendue sur la

charpente.

Panneau avec œillets pour les sandows

Panneau avec

œillets

Panneau avec œillets pour les sandows

Panneau avec

œillets

13103

13105

10066

13104

10372

13101

Insérez les sandows au travers des œillets.

13103

13106

10372

Sécurisez les sandows autours des boules blanches.

6. TENDEZ LA TOILE AVEC LE TWIST TITE.

A. Entourer la corde avec la boule en plastique et le crochet en S aux coins
de la toile autour des jambes des coins. Insérez le crochet en S dans le
trou du poteau de la jambe de coin.

B. Tournez les jambes vers l’intérieure de l’abri jusqu’a ce que la toile soit
bien tendue. Tournez les poteaux de façon égale pour s’assurer que la
toile reste bien alignée lorsqu’elle est tendue.

Page 10 05-23521-0D

Twist-tite tend la toile

10372

13101

13105

3 x 3m

MAX AP CANOPY

INSTRUCCIONES DE ENSAMBLAJE EN ESPAÑOL

150 Callender Road

Watertown, CT 06795

www.shelterlogic.com

5/11/10

DESCRIPCIÓN MODELO Nº

3 x 3m MAX AP Canopy - 4 Piernas - Blanco

HERRAMIENTAS RECOMENDADAS

Por favor lea las instrucciones COMPLETAMEMTE antes de ensamblar. Este cobertizo DEBERÁ

anclarse de forma segura. Verique tubos más grande interiores de diámetro para tubos más

pequeños. No VUELVA el PRODUCTO A LA TIENDA. Las Partes perdidas, Ayuda de Reemplazo o

Asamblea, LLAMA el Servicio de atención al cliente:

Antes de comenzar: Se necesitan 2 o más personas para el ensamblaje. Tiempo aproximado: 1 hora.

23521

1-800-524-9970

Canada:

1-800-559-6175

Página 11 05-23521-0D

ATENCIÓN:

Este producto del cobertizo se diseña con el material de más alta calidad disponible. Se diseña para caber la cubierta de tela de encar­go de ShelterLogic
por el sol, la lluvia ligera, la savia del árbol, excremento de animal o pájaros y la nieve ligera. Por favor ancle esta estructura de Shel-

terLogic

®

, LLC correctamente. Vea el manual para más detalles de anclaje. El anclaje apropiado, manteniendo la cubierta apretada y

libera de nieve y la basura o desechos es la responsabilidad del consumidor. Por favor lea y entienda el detalle de la instalación, las
advertencias y las precauciones antes de la instalación nal. Si usted tiene cualquier pregunta llame el número del servicio de atención
al cliente enumerado en la cubierta del manual. Reera por favor a la garantía incluida con su compra.

®

, LLC incluida. Los cobertizos de ShelterLogic®, LLC ofrecen almacenaje y la protección contra el daño causado

PELIGRO:

Antes de instalar consulte con su municipio sobre cos codigos que puedan tener sobre este tipo de
cobertizo. Seleccione la localidad de su cobertizo cuidadosamente. Peligro: Aléjese de líneas de en-
ergía eléctrica. Revise que no haya líneas de energía eléctrica, ramas de árboles u otras estructuras que
puedan descargar nieve, hielo o escurrimientos sobre su cobertizo. Compruebe para saber si hay tubos o
alambres bajo tierra antes de empezar a vavar. NO cuelgue objetos del techo o de los cables de soporte.

ADVERTENCIA:

Riesgo de fuego. No fume o utilice aparatos con una ama descubierta en o alrededor del cobertizo. NO
cuelgue objetos del techo o en los cables de soporte. Utilice implementos de fuego abierto dentro de o
cerca del cobertizo. NO guarde líquidos inamables (gasolina, querosina, propano, etc.) en su cobertizo.
No exponga la parte superior o los lados de su cobertizo a un fuego abierto u otras fuentes de fuego. NO
utilice parillas, fosas con fuego, aparatos para freír o para ahumar dentro del cobertizo.

PRECAUCIÓN:

Tenga cuidado al erigir el marco. Utilice gafas de seguridad durante la instalación. Asegure y emperne juntos los postes de
arriba durante la asamblea. Guárdese de los extremos del poste.

ANCLAJE APROPIADOS DEL MARCO SON LA RESPONSIBILIDAD DEL CONSUMIDOR

ShelterLogic

con seguridad tiene el potencial para volar lejos estropeando causando daño, y no se cubre bajo la garantía. Compruebe periódica­mente las anclas para asegurar la estabilidad del cobertizo. ShelterLogic
arranque. NOTA: La cubierta de su cobertizo se puede quitar y almacenar rápidamente antes de condiciones atmosféricas severas. Si
fuertes vientos o el tiempo severo se pronostica en su área, recomendamos el retiro de la cubierta.

®

, LLC no es responsable de daño a la unidad o al contenido. Por causas naturaces, cualquier cobertizo que no se ancle

®

, LLC no puede ser responsable de ningun cobertizo que

PARTES DE REEMPLAZO, ENSAMBLAJE, ORDENES ESPECIALES:

Las piezas y los accesorios genuinos de recambio de Shelterlogic
para casi cualquier uso, cubiertas del reemplazo, kits de pared y del recinto, kits del respiradero y de luz, tubos del marco, puerta de
cremallera y otros accesorios. Todos los artículos son enviados de la fábrica directamente a su puerta.

¿PREGUNTAS - DEMANDAS - ÓRDENES ESPECIALES? LLAME NUESTRO TELÉFONO DIRECTO DEL SERVICIO DE ATENCIÓN AL CLIENTE:

SERVICIO DE ATENCIÓN AL CLIENTE DE EE.UU.: 1-800-524-9970 SERVICIO CLIENTE INTERNACIONAL: 001-860-945-6442 SERVICIO CLIENTE DE CANADÁ: 1-800-559-6175

HORAS DE OPERACIÓN: 8:30 AM-8:00 PM DE LUNES-VIERNES HORA DEL ESTE, 8:30 AM-5:00 PM DE SABADO-DOMINGO HORA DEL ESTE

®

, LLC están disponibles de la fábrica, incluyendo los kits de anclaje

CUIDADO Y LIMPIEZA:

Una cubierta apretada asegurará funcionamiento y una vida más larga. Mantenga siempre una cubierta apretada. La tela
oja puede acelerar la deterioración de la cubierta. Quite inmediatamente cualquier nieve o hielo acumulada en la estructura
de la azotea con una escoba, fregona o otro instrumento suave. Tenga mucho cuidado al quitar nieve de la cubierta y siem­pre desde fuera de la estructura. No utilice el blanqueo o los productos abrasivos ásperos para limpiar la cubierta de tela. La
cubierta se puede limpiar fácilmente con el jabón y agua. No utilice las herramientas o los instrumentos duro-alados como
los rastrillos o las palas para quitar nieve. Esto podía dañar y causar punturas a la cubierta.

GARANTÍA:

Este cobertizo lleva una garantía limitada completa contra defectos en la ejecución de ser hechas. Shelterlogic
rantía al comprador original que si está utilizado correctamente e instalado, el producto y todas las piezas asociadas, están libres de
defectos del fabricante por un período de:

®

, LLC autoriza la ga-

1 AÑO PARA LA TELA DE LA CUBIERTA, LOS PANELES DE EXTREMO Y EL MARCO

El período de garantía se determina mediante la fecha cuando se embarque de ShelterLogic®, LLC, para compras hechas directamente en la fábrica
o la fecha de compra cuando se adquiere con un detallista autorizado, (por favor guarde su copia del recibo de compra). Si se encuentra que este
producto o cualquiera de sus partes asociadas tienen algún defecto o faltan partes al momento de recibir el producto, Shelterlogic®, LLC reparará o
reemplazará, de acuerdo a su opción, la parte defectuosa sin costo alguno para el comprador original. Partes de reemplazo o partes reparadas serán
cubiertas durante el tiempo restante el Período de la Garantía Original Limitada. Todos los costos de embarque serán la responsabilidad del cliente. Las
partes y reemplazos se mandarán por cobrar. Se deben de guardar los materiales de embalaje originales para el embarque de regreso. Si su compra
la efectuó con un representante local, todas las reclamaciones deben de tener una copia del recibo original. Después de la compra, por favor llene y
mande su tarjeta de garantía para así registrar su producto.

Protegida por una o más de las siguientes Patentes de EE.UU. y patentes pendientes: 6,871,614; 6,994,099; 7,296,584; D 430,306; D 415,571; D 414,564; D 409,310; D 415,572

Página 12 05-23521-0D

3 x 3m MAX AP Canopy™ Las Partes Listan - Modelo nº 23521

Descripción de los Prouductos:

Le Tube de Chevron 62 cm (24 3/8po)

Tubo Swedged de 103,4cm (40 11/16po) 14 13103

Rail Transversal de 103,4cm (40 11/16po) 3 13106

Postes Verticales 99,1cm (39 po) 4 13105

Conectores de 3 vÌas para el marco

Cuerdas de Amortiguador Auxiliar Blancas

Cantidad Pieza No.

4

6 13101

12 10066

1Cubierta de lona blanca 10372

4Pies de base

4Anclajes

13104

10075

10431

1. DIAGRAMA DE LA ESTRUCTURA DEL TECHO

13101

FRENTE

13103

13104 13104

13103 13103

13101

13103

13103 13103

13104 13104

13106

13106

13103

13103

13101

13101

TRASERO

13101

13103

13106

Página 13 05-23521-0D

13103

13101

2. ENSAMBLE EL TECHO

NOTA: tubos que se disminuyen se meten en extremos llanos en las marcas de
la encrespadura.

3. ENSAMBLE LOS PUNTALES RECTOS Y LAS PATAS

A. Ate las piernas en un lado del marco de la azotea. Repetición para el lado opuesto

conexiones de tubos que se disminuyen

13104

Crimp Marks

Asamblea de poste de la pierna

13103

13105

13103

10075

4. ANCLE EL MARCO

Inserte los (4) pernos del ancla en la tierra y ate las cuerdas de las anclas a las tes de la esquina como se muestra abajo.

A. Seleccione un agujero en cada pie de base. Inserte cada ancla (10431) en la tierra hasta que la cabeza redonda
esté tocando el pie de base. Estas anclas previenen el desplazamiento del pabellón. Inserte una ancla en los cuatro
pies de base.

Esto es un ancla temporal del punto. No previsto para el uso permanente.

B. Para anclar con seguridad el pabellón, el juego de accesorio de ancla #10073 se recomienda. Los 4 pernos del
ancla se insertan en la tierra. Entonces las cuerdas se atan de las anclas a las tes de la esquina según las
indicaciones de la gura B.

Asegurar pies bajos Tierra y ate las cuerdas

10431

13103

A

A

13101

13104

B

13103

10075

13105

corde

Página 14 05-23521-0D

5. PONGA LA CUBIERTA Y ASEGÚRELA AL MARCO DEL PABELLÓN

A. Ponga la cubierta sobre marco montado de la azotea con los paneles del ojal que hacen frente abajo,
alineado con los carriles cruzados.

B. Cerciórese de que la cubierta esté alineada correctamente en el marco, que asegure las cuatro esquinas
de la cubierta con los amortiguadores auxiliares (10066) al marco primero. Ate los amortiguadores
auxiliares restantes.

Reajuste la posición de los amortiguadores auxiliares a lo largo del poste cruzado como necesario para asegurar

la cubierta al marco de una manera ajustada y apretada.

Los paneles del ojal para el

amortiguador auxiliar

El panel del ojal

Los paneles del ojal para el

amortiguador auxiliar

El panel del ojal

13103

13105

10066

13104

10372

13101

Inserte la cuerda de amortiguador auxiliar

a través del ojal

Asegure el amortiguador auxiliar alrededor

6. APRIETE LA CUBIERTA CON LA TORCEDURA TITE™

A. Envuelva la cuerda con la bola de plástico y el gancho “S" en las esquinas
de la cubierta alrededor de los postes de la pierna de la esquina. Inserte
el gancho "S" en el hoyo de los postes de la pierna de la esquina.

B. Tuerza cada poste de la pierna hacia el interior del PABELLÓN hasta que
la cubierta se segure rmemente. Tuerza los postes de la pierna igual
mente para asegurar las estancias de la cubierta sean alineadas durante
el ajuste.

13103

13106

10372

de la bola plástica

Tuerza-Tite™ aprieta la cubierta

10372

13101

13105

Página 15 05-23521-0D
