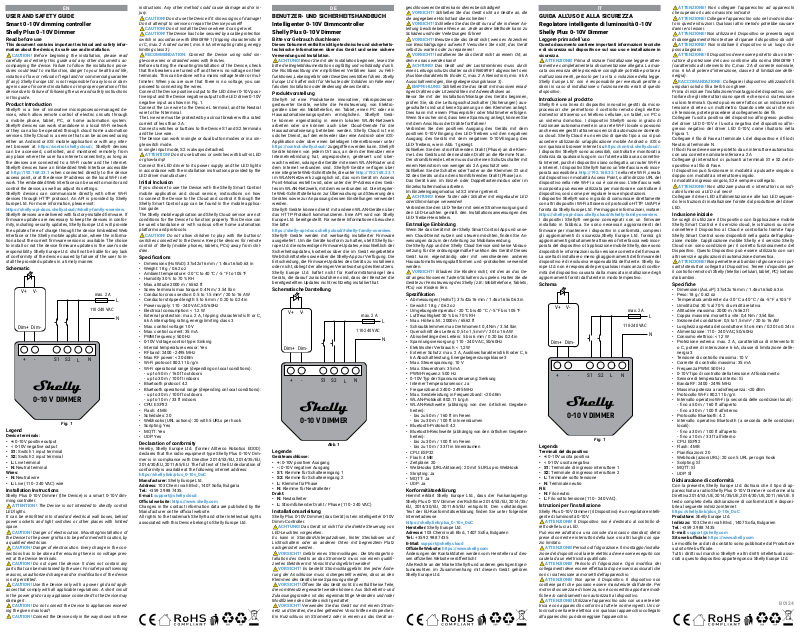

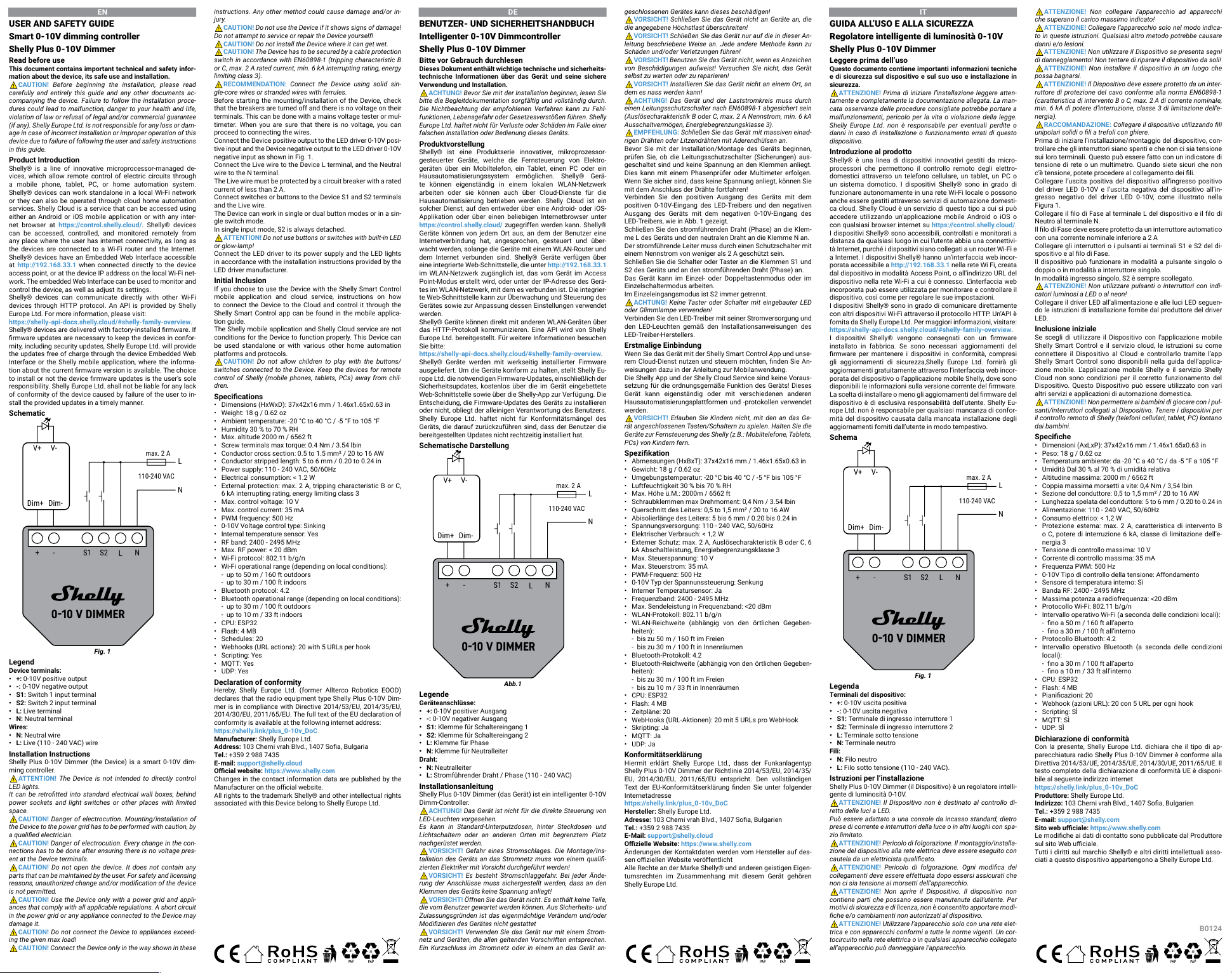

USER AND SAFETY GUIDE
Smart 0-10V dimming controller
Shelly Plus 0-10V Dimmer
Read before use
This document contains important technical and safety infor-
mation about the device, its safe use and installation.
CAUTION! Before beginning the installation, please read
carefully and entirely this guide and any other documents ac-
companying the device. Failure to follow the installation proce-
dures cou ld lead to malfunction, danger to your health and life,
violation of law or refusal of legal and/or commercial guarantee
(if any). Shelly Europe Ltd. is not responsible for any loss or dam-
age in case of incorrect installation or improper operation of this
device due to failure of following the user and safety instructions
in this guide.
Product Introduction
Shelly® is a line of innovative microprocessor-managed de-
vices, which allow remote control of electric circuits through
a mobile phone, tablet, PC , or home automation system.
Shelly® devices can work standalone in a local Wi-Fi network
or they can also be operated through cloud home automation
services. Shelly Cloud is a service that can be accessed using
either an Android or iOS mobile application or with any inter-
net browser at
https://control.shelly.cloud/. Shelly® devices
can be accessed, controlled, and monitored remotely from
any place where the user has internet connectivity, as long as
the devices are connected to a Wi-Fi router and the Internet.
Shelly® devices have an Embedded Web Interface accessible
at
http://192.168.33.1 when connected directly to the device
access point, or at the device IP address on the local Wi-Fi net-
work. The embedded Web Interface can be used to monitor and
control the device, as well as adjust its settings.
Shelly® devices can communicate directly with other Wi-Fi
devices through HTTP protocol. An API is provided by Shelly
Europe Ltd. For more information, please visit:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview.
Shelly® devices are delivered with actory-installed rmware. I
rmware updates are necessary to keep the devices in conor-
mity, including security updates, Shelly Europe Ltd. will provide
the updates free of charge through the device Embedded Web
Interface or the Shelly mobile application, where the informa-
tion about the current rmware version is available. The choice
to install or not the device rmware updates is the user’s sole
responsibility. Shelly Europe Ltd. shall not be liable for any lack
of conformity of the device caused by failure of the user to in-
stall the provided updates in a timely manner.
Schematic
L
+ -
Dim+ Dim-
V+ V-
S1 S2
L
N
N
110-240 VAC
max. 2 A
0-10 V DIMMER
Fig. 1
Legend
Device terminals:
• +: 0-10V positive output
• -: 0-10V negative output
• S1: Switch 1 input terminal
• S2: Switch 2 input terminal
• L: Live terminal
• N: Neutral terminal
Wires:
• N: Neutral wire
• L: Live (110 - 240 VAC) wire
Installation Instructions
Shelly Plus 0-10V Dimmer (the Device) is a smart 0-10V dim-
ming controller.
ATTENTION! The Device is not intended to directly control
LED lights.
It can be retroftted into standard electrical wall boxes, behin d
power sockets and light switches or other places with limited
space.
CAUTION! Danger of electrocution. Mounting/installation of
the Device to the power grid has to be performed with caution, by
a qualifed electrician.
CAUTION! Danger of electrocution. Every change in the con-
nections has to be done after ensuring there is no voltage pres-
ent at the Device terminals.
CAUTION! Do not open the device. It does not contain any
parts that can be maintained by the user. For safety and licensing
reasons, unauthorized ch ange and/or modifcation o the device
is not permitted.
CAUTION! Use the Device only with a power grid and appli-
ances that comply with all applicable regulations. A short circuit
in the power grid or any appliance connected to the Device may
damage it.
CAUTION! Do not connect the Device to appliances exceed-
ing the given max load!
CAUTION! Connect the Device only in the way shown in these
DE
BENUTZER- UND SICHERHEITSHANDBUCH
Intelligenter 0-10V Dimmcontroller
Shelly Plus 0-10V Dimmer
Bitte vor Gebrauch durchlesen
Dieses Dokument enthält wichtige technische und sicherheits-
technische Informationen über das Gerät und seine sichere
Verwendung und Installation.
ACHTUNG! Bevor Sie mit der Installation beginnen, lesen Sie
bitte die Begleitdokumentation sorgfältig und vollständig durch.
Die Nichtbeachtung der empfohlenen Verfahren kann zu Fehl-
funktionen, Lebensgefahr oder Gesetzesverstößen führen. Shelly
Europe Ltd. haftet nicht für Verluste oder Schäden im Falle einer
falschen Installation oder Bedienung dieses Geräts.
Produktvorstellung
Shelly® ist eine Produktserie innovativer, mikroprozessor-
gesteuerter Geräte, welche die Fernsteuerung von Elektro-
geräten über ein Mobiltelefon, ein Tablet, einen PC oder ein
Hausautomatisierungssystem ermöglichen. Shelly® Gerä-
te können eigenständig in einem lokalen WLAN-Netzwerk
arbeiten oder sie können auch über Cloud-Dienste für die
Hausautomatisierung betrieben werden. Shelly Cloud ist ein
solcher Dienst, auf den entweder über eine Android- oder iOS-
Applikation oder über einen beliebigen Internetbrowser unter
https://control.shelly.cloud/ zugegriffen we rden kann. Shelly®
Geräte können von jedem Ort aus, an dem der Benutzer eine
Internetverbindung hat, angesprochen, gesteuer t und über-
wacht werden, solange die Geräte mit einem WLAN-Router und
dem Internet verbunden sind. Shelly® Geräte verfügen über
eine integrierte Web-Schnittstelle, die unter
http://192.168.33.1
im WLAN-Netzwerk zugänglich ist, das vom Gerät im Access
Point-Modus er stellt wird, oder unter der IP-Adresse des Gerä-
tes im WLAN-Netzwerk, mit dem es verbunden ist. Die integrier-
te Web-Schnittstelle kann zur Überwachung und Steuerung des
Gerätes sowie zur Anpassung dessen Einstellungen verwendet
werden.
Shelly® Geräte können direkt mit anderen WLAN-Geräten über
das HTTP-Protokoll kommunizieren. Eine API wird von Shelly
Europe Ltd. bereitgestellt. Für weitere Informationen besuchen
Sie bitte:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview.
Shelly® Geräte werden mit werkseitig installierter Firmware
ausgeliefert. Um die Geräte konform zu halten, stellt Shelly Eu-
rope Ltd. die notwendigen Firmware-Updates, einschließlich der
Sicherheitsupdates, kostenlos über die im Gerät eingebettete
Web-Schnittstelle sowie über die Shelly-App zur Verfügung. Die
Entscheidung, die Firmware-Updates des Geräts zu installieren
oder nicht, obliegt der alleinigen Verantwortung des Benutzers.
Shelly Europe Ltd. haftet nicht für Konformitätsmängel des
Geräts, die darauf zurückzuführen sind, dass der Benutzer die
bereitgestellten Updates nicht rechtzeitig installiert hat.
Schematische Darstellung
L
+ -
Dim+ Dim-
V+ V-
S1 S2
L
N
N
110-240 VAC
max. 2 A
0-10 V DIMMER
Abb.1
Legende
Geräteanschlüsse:
• +: 0-10V positiver Ausgang
• -: 0-10V negativer Ausga ng
• S1: Klemme für Schaltereingang 1
• S2: Klemme für Schaltereingang 2
• L: Klemme für Phase
• N: Klemme für Neutralleiter
Draht:
• N: Neutralleiter
• L: Stromführender Draht / Phase (110 - 240 VAC)
Installationsanleitung
Shelly Plus 0-10V Dimmer (das Gerät) ist ein intelligenter 0-10V
Dimm-Controller.
ACHTUNG! Das Gerät ist nicht für die direkte Steuerung von
LED-Leuchten vorgesehen.
Es kann in Standard-Unterp utzdosen, hinter Steckdosen und
Lichtschaltern oder an anderen Orten mit begrenztem Platz
nachgerüstet werden.
VORSICHT! Gefahr eines Stromschlages. Die Montage/Ins-
tallation des Geräts an das Stromnetz muss von einem qualif-
zierten Elektriker mit Vorsicht durchgeührt werden!
VORSICHT! Es besteht Stromschlaggefahr. Bei jeder Ände-
rung der Anschlüsse muss sichergestellt werden, dass an den
Klemmen des Geräts keine Spannung anliegt!
VORSICHT! Öffnen Sie das Gerät nicht. Es enthält keine Teile,
die vom Benutzer gewartet werden können. Aus Sicherheits- und
Zulassungsgründen ist das eigenmächtige Verändern und/oder
Modifzieren des Gerätes nicht gestattet
VORSICHT! Verwenden Sie das Gerät nur mit einem Strom-
netz und Geräten, die allen geltenden Vorschriften entsprechen.
Ein Kurzschluss im Stromnetz oder in einem an das Gerät an-
IT
GUIDA ALL’USO E ALLA SICUREZZA
Regolatore intelligente di luminosità 0-10V
Shelly Plus 0-10V Dimmer
Leggere prima dell’uso
Questo documento contiene importanti informazioni tecniche
e di sic urezza sul dispositivo e sul suo uso e installazione in
sicurezza.
ATTENZIONE! Prima di iniziare l’instal lazione leggere atten-
tamente e completamente la documentazione allegata. La man-
cata osservanza delle procedure consigliate potrebbe portare a
malfunzionamenti, pericolo per la vita o violazione della legge.
Shelly Europe Ltd. non è responsabile per eventuali perdite o
danni in caso di installazione o funzionamento errati di questo
dispositivo.
Introduzione al prodotto
Shelly® è una linea di dispositivi innovativi gestiti da micro-
processori che permettono il controllo remoto degli elettro-
domestici attraverso un telefono cellulare, un tablet, un PC o
un sistema domotico. I dispositivi Shelly® sono in grado di
funzionare autonomamente in una rete Wi-Fi locale o possono
anche essere gestiti attraverso servizi di automazione domesti-
ca cloud. Shelly Cloud è un servizio di questo tipo a cui si può
accedere utilizzando un’applicazione mobile Android o iOS o
con qualsiasi browser internet su
https://control.shelly.cloud/.
I dispositivi Shelly® sono accessibili, controllati e monitorati a
distanza da qualsiasi luogo in cui l’utente abbia una connettivi-
tà Internet, purché i dispositivi siano collegati a un router Wi-Fi e
a Internet. I dispositivi Shelly® hanno un’interaccia web incor-
porata accessibile a
http://192.168.33.1 nella rete Wi Fi, creata
dal dispositivo in modalità Access Point, o all’indirizzo URL del
dispositivo nella rete Wi-Fi a cui è connesso. L’interaccia web
incorporata può essere utilizzata per monitorare e controllare il
dispositivo, così come per regolare le sue impostazioni.
I dispositivi Shelly® sono in grado di comunicare direttamente
con altri disposit ivi Wi-Fi attraverso il protocollo HTTP. Un’API è
fornita da Shelly Europe Ltd. Per maggiori informazion i, visitare:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview.
I di sp ositivi Shelly® vengono consegnati con un rmware
installato in fabbrica. Se sono necessari aggiornamenti del
rmware per mantenere i dispositivi in conormità, compresi
gli aggiornamenti di sicurezza,Shelly Europe Ltd. fornirà gli
aggiornamenti gratuitamente attraverso l’interaccia web incor-
porata del dispositivo o l’applicazione mobile Shelly, dove sono
disponibili le inormazioni sulla versione corrente del rmware.
La scelta di installare o meno gli aggiornamenti del rmware del
dispositivo è di esclusiva responsabilità dell’utente. Shelly Eu-
rope Ltd. non è responsabile per qualsiasi mancanza di confor-
mità del dispositivo causata dalla mancata installazione degli
aggiornamenti orniti da ll’utente in modo tempestivo.
Schema
L
+ -
Dim+ Dim-
V+ V-
S1 S2
L
N
N
110-240 VAC
max. 2 A
0-10 V DIMMER
Fig. 1
Legenda
Terminali del dispositivo:
• +: 0-10V uscita positiva
• -: 0-10V uscita negativa
• S1: Terminale di ingresso interruttore 1
• S2: Terminale di ingresso interruttore 2
• L: Terminale sotto tensione
• N: Terminale neutro
Fili:
• N: Filo neutro
• L: Filo sotto tensione (110 - 240 VAC).
Istruzioni per l’installazione
Shelly Plus 0-10V Dimmer (il Dispositivo) è un regolatore intelli-
gente di luminosità 0-10V.
ATTENZIONE! Il Dispositivo non è destinato al controllo di-
retto delle luci a LED.
Può essere adattato a una console da incasso standard, dietro
prese di corrente e interruttori della luce o in altri luoghi con spa-
zio limitato.
ATTENZIONE! Pericolo di folgorazione. Il montaggio/installa-
zione del dispositivo alla rete elettrica deve essere eseguito con
cautela da un elettricista qualifcato.
ATTENZIONE! Pericolo di olgorazione. Ogni modifca dei
collegamenti deve essere effettuata dopo essersi assicurati che
non ci sia tensione ai morsetti dell’apparecchio.
ATTENZIONE! Non aprire il Dispositivo. Il dispositivo non
contiene parti che possano essere manutenute dall’utente. Per
motivi di sicurezza e di licenza, non è consentito apportare modi-
fche e/o cambiamenti non autorizzati al dispositivo.
ATTENZIONE! Utilizzare l’apparecchio solo con una rete elet-
trica e con apparecchi conformi a tutte le norme vigenti. Un cor-
tocircuito nella rete elettrica o in qualsiasi apparecchio collegato
all’apparecchio può danneggiare l’apparecchio.
instructions. Any other method could ca use damage and/or in-
jury.
CAUTION! Do not use the Device i it shows signs o damage!
Do not attempt to service or repair the Device yoursel!
CAUTION! Do not install the Device where it can get wet.
CAUTION! The Device has to be secured by a cable protection
switch in accordance with EN60898-1 (tripping characteristic B
or C, max. 2 A rated current, min. 6 kA interrupting rating, energy
limiting class 3).
RECOMMENDATION: Connect the Device using solid sin-
gle-core wires or stranded wires with ferrules.
Before starting the mounting/installation of the Device, check
that the breakers are turned off and there is no voltage on their
terminals. This can be done wi th a mains voltage tester or mul-
timeter. When you are sure that there is no voltage, you ca n
proceed to connecting the wires.
Connect the Device positive output to the LED driver 0-10V posi-
tive input and the Device negative output to the LED driver 0-10V
negative input as shown in Fig. 1.
Connect the Live wire to the Device L terminal, and the Neutral
wire to the N terminal.
The Live wire must be protected by a circuit breaker with a rated
current of less than 2 A.
Connect switches or buttons to the Device S1 and S2 terminals
and the Live wire.
The Device can work in single or dual button modes or in a sin-
gle switch mode.
In single input mode, S2 is always detached.
ATTENTION! Do not use buttons or switches with built-in LED
or glow-lamp!
Connect the LED driver to its power supply and the LED lights
in accordance with the installation instructions provided by the
LED driver manufacturer.
Initial Inclusion
If you choo se to use the Device with the Shelly Smart Control
mobile application and cloud service, instructions on how
to connect the Device to the Cloud and control it through the
Shelly Smart Control app can be found in the mobile applica-
tion guide.
The Shelly mobile application and Shelly Cloud service are not
conditions for the Device to function properly. This Device can
be used standalone or with various other home automation
platforms and protocols.
CAUTION! Do not allow child ren to play with the buttons/
switches connected to the Device. Keep the devices for remote
control of Shelly (mobile phones, tablets, PCs) away from chil-
dren.
Specications
• Dimensions (HxWxD): 37x42x16 mm / 1.46x1.65x0.63 in
• Weight: 18 g / 0.62 oz
• Ambient temperature: -20 °C to 40 °C / -5 °F to 105 °F
• Humidity 30 % to 70 % RH
• Max. altitude 2000 m / 6562 ft
• Screw terminals max torque: 0.4 Nm / 3.54 lbin
• Conductor cross section: 0.5 to 1.5 mm² / 20 to 16 AW
• Conductor stripped length: 5 to 6 mm / 0.20 to 0.24 in
• Power supply: 110 - 240 VAC, 50/60Hz
• Electrical consumption: < 1.2 W
• External protection: max. 2 A, tripping characteristic B or C,
6 kA interrupting rating, energy limiting class 3
• Max. control voltage: 10 V
• Max. control current: 35 mA
• PWM frequency: 500 Hz
• 0-10V Voltage control type: Sinking
• Internal temperature sensor: Yes
• RF band: 2400 - 2495 MHz
• Max. RF power: < 20 dBm
• Wi-Fi protocol: 802.11 b/g/n
• Wi-Fi operational range (depending on local conditions):
- up to 50 m / 160 ft outdoors
- up to 30 m / 100 ft indoors
• Bluetooth protocol: 4.2
• Bluetooth operational range (depending on local conditions):
- up to 30 m / 100 ft outdoors
- up to 10 m / 33 ft indoors
• CPU: ESP32
• Flash: 4 MB
• Schedules: 20
• Webhooks (URL actions): 20 with 5 URLs per hook
• Scripting: Yes
• MQTT: Yes
• UDP: Yes
Declaration of conformity
Hereby, Shelly Europe Ltd. (former Allterco Robotics EOOD)
declares that the radio equipment type Sh elly Plus 0-10V Dim-
mer is in compliance with Directive 2014/53/EU, 2014/35/EU,
2014/30/EU, 2011/65/EU. The full text of the EU declaration of
conformity is available at the following internet address:
https://shelly.link/plus_0-10v_DoC
Manufacturer: Shelly Europe Ltd.
Address: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Ofcial website: https://www.shelly.com
Changes in the contact information data are published by the
Manuacturer on the ofcial website.
All rights to the trademark Shelly® and other intellectual rights
associated with this Device belong to Shelly Europe Ltd.
geschlossenen Gerätes kann dieses beschädigen!
VORSICHT! Schließen Sie das Gerät nicht an Geräte an, die
die angegebene Höchstlast überschreiten!
VORSICHT! Schließen Sie das Gerät nur auf die in dieser An-
leitung beschriebene Weise an. Jede andere Methode kann zu
Schäden und/oder Verletzungen ühren!
VORSICHT! Benutzen Sie das Gerät nicht, wenn es Anzeichen
von Beschädigungen auweist! Versuchen Sie nicht, das Gerät
selbst zu war ten oder zu reparieren!
VORSICHT! Installieren Sie das Gerät nicht an einem Ort, an
dem es nass werden kann!
ACHTUNG! Das Gerät und der Laststromkreis muss durch
einen Leitungsschutzschalter nach EN60898-1 abgesicher t sein
(Auslösecharakteristik B oder C, max. 2 A Nennstrom, min. 6 kA
Ausschaltvermögen, Energiebegrenzungsklasse 3).
EMPFEHLUNG: Schließen Sie das Gerät mit massiven einad-
rigen Drähten oder Litzendrähten mit Aderendhülsen an.
Bevor Sie mit der Installation/Montage des Geräts beginnen,
prüfen Sie, ob die Leitungsschutzschalter (Sicherungen) aus-
geschaltet sind un d keine Spannung an den Klemmen anliegt.
Dies kann mit einem Phasenprüfer oder Multimeter erfolgen.
Wenn Sie sicher sind, dass keine Spannung anliegt, können Sie
mit dem Anschluss der Drähte for tfahren!
Verbinden Sie den positiven Ausgang des Geräts mit dem
positiven 0-10V-Eingang des LED-Treibers und den negativen
Ausgang des Geräts mit dem negativen 0-10V-Eingang de s
LED-Treibers, wie in Abb. 1 gezeigt.
Schließen Si e den stromführenden Draht (Phase) an die Klem-
me L des Geräts und den neutralen Draht an die Klemme N an.
Der stromführende Leiter muss durch einen Schutzschalter mit
einem Nennstrom von weniger als 2 A geschützt sein.
Schließen Sie die Schalter oder Taster an die Klemmen S1 und
S2 des Geräts und an den stromführenden Draht (Phase) an.
Das Gerät kann im Einzel- oder Doppeltastenmodus oder im
Einzelschaltermodus arbeiten.
Im Einzeleingangsmodus ist S2 immer getrennt.
ACHTUNG! Keine Taster oder Schalter mit eingebauter LED
oder Glimmlampe verwenden!
Verbinden Sie den LED-Treibermit seiner Stromversorgung und
den LED-Leuchten gemäß den Installationsanweisungen des
LED-Treiber-Herstellers.
Erstmalige Einbindung
Wenn Sie das Gerät mit der Shelly Smar t Control App und unse-
rem Cloud-Dienst nutzen und steuern möchten, nden Sie An-
weisungen dazu in der Anleitung zur Mobilanwendung.
Die Shelly App und der Shelly Cloud Service sind keine Voraus-
setzung für die ordnungsgemäße Funktion des Geräts! Dieses
Gerät kann eigenständig oder mit verschiedenen anderen
Hausautomatisierungsplattformen und -protokollen verwendet
werden.
VORSICHT! Erlauben Sie Kindern nicht, mit den an das Ge-
rät angeschlossenen Tasten/Schaltern zu spielen. Halten Sie die
Geräte zur Fernsteuerung des Shelly (z.B.: Mobiltelefone, Tablets,
PCs) von Kindern fern.
Spezikation
• Abmessungen (HxBxT): 37x42x16 mm / 1.46x1.65x0.63 in
• Gewicht: 18 g / 0.62 oz
• Umgebungstemperatur: -20 °C bis 40 °C / -5 °F bis 105 °F
• Luftfeuchtigkeit 30 % bis 70 % RH
• Max. Höhe ü.M.: 2000m / 6562 ft
• Schraubklemmen max Drehmoment: 0,4 Nm / 3.54 lbin
• Querschnitt des Leiters: 0,5 to 1,5 mm² / 20 to 16 AW
• Abisolierlänge des Leiters: 5 bis 6 mm / 0.20 bis 0.24 in
• Spannungsversorgung: 110 - 240 VAC, 50/60Hz
• Elektrischer Verbrauch: < 1,2 W
• Externer Schutz: max. 2 A, Auslösecharakteristik B oder C, 6
kA Abschaltleistung, Energiebegrenzungsklasse 3
• Max. Steuerspannung: 10 V
• Max. Steuerstrom: 35 mA
• PWM-Frequenz: 500 Hz
• 0-10V Typ der Spannunssteuerung: Senkung
• Interner Temperatursensor: Ja
• Frequenzband: 2400 - 2495 MHz
• Max. Sendeleistung in Frequenzband: <20 dBm
• WLAN-Protokoll: 802.11 b/g/n
• WLAN-Reichweite (abhängig von den örtlichen Gegeben-
heiten):
- bis zu 50 m / 160 ft im Freien
- bis zu 30 m / 100 ft in Innenräumen
• Bluetooth-Protokoll: 4.2
• Bluetooth-Reichweite (abhängig von den örtlichen Gegeben-
heiten):
- bis zu 30 m / 100 ft im Freien
- bis zu 10 m / 33 ft in Innenräumen
• CPU: ESP32
• Flash: 4 MB
• Zeitpläne: 20
• WebHooks (URL-Aktionen): 20 mit 5 URLs pro WebHook
• Skripting: Ja
• MQTT: Ja
• UDP: Ja
Konformitätserklärung
Hiermit erklärt Shelly Europe Ltd., dass der Funkanlagentyp
Shelly Plus 0-10V Dimmer der Richtlinie 2014/53/EU, 2014/35/
EU, 2014/30/EU, 2011/65/EU entspricht. Den vollständigen
Text der EU-Konormitätserklärung nden Sie unter olgender
Internetadresse
https://shelly.link/plus_0-10v_DoC
Hersteller: Shelly Europe Ltd.
Adresse: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien
Tel.: +359 2 988 7435
E-Mail: support@shelly.cloud
Ofzielle Website: https://www.shelly.com
Änderungen der Kontaktdaten werden vom Hersteller auf des-
sen ofziellen Website veröentlicht
Alle Rechte an der Marke Shelly® und anderen geistigen Eigen-
tumsrechten im Zusammenhang mit diesem Gerät gehören
Shelly Europe Ltd.
ATTENZIONE! Non collegare l’apparecchio ad apparecchi
che superano il carico massimo indicato!
ATTENZIONE! Collegare l’apparecchio solo nel modo indica-
to in queste istruzioni. Qualsiasi altro metodo potrebbe causare
danni e/o lesioni.
ATTENZIONE! Non utilizzare il Dispositivo se presenta segni
di danneggiamento! Non tentare di riparare il dispositivo da soli!
ATTENZIONE! Non installare il dispositivo in un luogo che
possa bagnarsi.
ATTENZIONE! Il Dispositivo deve essere protetto da un inter-
ruttore di protezione del cavo conforme alla norma EN60898-1
(caratteristica di intervento B o C, max. 2 A di corrente nominale,
min. 6 kA di potere d’interruzione, classe 3 di limitazione dell’e-
nergia).
RACCOMANDAZIONE: Collegare il dispositivo utilizzando fli
unipolari solidi o fli a treoli con ghiere.
Prima di iniziare l’installazione/montag gio del dispositivo, con-
trollare che gli interruttori sian o spenti e che non ci sia tensione
sui loro terminali. Questo può essere fatto con un indicatore di
tensione di rete o un multimetro. Quando siete sicuri che non
c’è tensione, potete procedere al collegamento dei li.
Collegare l’uscita positiva del dispositivo all’ingresso positivo
del driver LED 0-10V e l’uscita negativa del dispositivo all’in-
gresso negativo del driver LED 0-10V, come illustrato nella
Figura 1.
Collegare il lo di Fase al terminale L del dispositivo e il lo di
Neutro al terminale N.
Il lo di Fase deve essere protetto da un interruttore automatico
con una corrente nominale inferiore a 2 A
Collegare gli interruttori o i pulsanti ai terminali S1 e S2 del di-
spositivo e al lo di Fase.
Il dispositivo può funzionare in modalità a pulsante singolo o
doppio o in modalità a interruttore singolo.
In modalità ingresso singolo, S2 è sempre scollegato.
ATTENZIONE! Non utilizzare pulsanti o interruttori con indi-
catori luminosi a LED o al neon!
Collegare il driver LED all’alimentazione e alle luci LED seguen-
do le istruzioni di installazione fornite dal produttore del driver
LED.
Inclusione iniziale
Se scegli di utilizzare il Dispositivo con l’applicazione mobile
Shelly Smart Control e il servizio cloud, le istruzioni su come
connettere il Dispositivo al Cloud e controllarlo tramite l’app
Shelly Smart C ontrol sono disponibili nella guida dell’applica-
zione mobile. L’applicazione mobile Shelly e il serviz io Shelly
Cloud non sono condizioni per il corretto funzionamento del
Dispositivo. Questo Dispositivo può essere utilizzato con vari
altri servizi e applicazioni di automazione domestica.
ATTENZIONE! Non permettere ai bambini di giocare con i pul-
santi/interruttori collegati al Dispositivo. Tenere i dispositivi per
il controllo remoto di Shelly (telefoni cellulari, tablet, PC) lontano
dai bambini.
Speciche
• Dimensioni (AxLxP): 37x42x16 mm / 1.46x1.65x0.63 in
• Peso: 18 g / 0.62 oz
• Temperatura ambiente: da -20 °C a 40 °C / da -5 °F a 105 °F
• Umidità Dal 30 % al 70 % di umidità relativa
• Altitudine massima: 2000 m / 6562 ft
• Coppia massima morsetti a vite: 0,4 Nm / 3,54 lbin
• Sezione del conduttore: 0,5 to 1,5 mm² / 20 to 16 AW
• Lunghezza spelata del conduttore: 5 to 6 mm / 0.20 to 0.24 in
• Alimentazione: 110 - 240 VAC, 50/60Hz
• Consumo elettrico: < 1,2 W
• Protezione esterna: max. 2 A, caratteristica di intervento B
o C, potere di interruzione 6 kA, classe di limitazione dell’e-
nergia 3
• Tensione di controllo massima: 10 V
• Corrente di controllo massima: 35 mA
• Frequenza PWM: 500 Hz
• 0-10V Tipo di controllo della tensione: Affondamento
• Sensore di temperatura interno: Sì
• Banda RF: 2400 - 2495 MHz
• Massima potenza a radiofrequenza: <20 dBm
• Protocollo Wi-Fi: 802.11 b/g/n
• Intervallo operativo Wi-Fi (a seconda delle condizioni locali):
- no a 50 m / 160 t all’aperto
- no a 30 m / 100 t all’interno
• Protocollo Bluetooth: 4.2
• Intervallo operativo Bluetooth (a seconda delle condizioni
locali):
- no a 30 m / 100 t all’aperto
- no a 10 m / 33 t all’interno
• CPU: ESP32
• Flash: 4 MB
• Pianicazioni: 20
• Webhook (azioni URL): 20 con 5 URL per ogni hook
• Scripting: SÌ
• MQTT: SÌ
• UDP: SÌ
Dichiarazione di conformità
Con la presente, Shelly Europe Ltd. dichiara che il tipo di ap-
parecchiatura radio Shelly Plus 0-10V Dimmer è conforme alla
Direttiva 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Il
testo completo della dichiarazione di conformità UE è disponi-
bile al seguente indirizzo internet
https://shelly.link/plus_0-10v_DoC
Produttore: Shelly Europe Ltd.
Indirizzo: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien
Tel.: +359 2 988 7435
E-mail: support@shelly.com
Sito web ufciale: https://www.shelly.com
Le modiche ai dati di contatto sono pubblicate dal Produttore
sul sito Web ufciale.
Tutti i diritti sul marchio Shelly® e altri diritti intellettuali asso-
ciati a questo dispositivo appartengono a Shelly Europe Ltd.
B0124

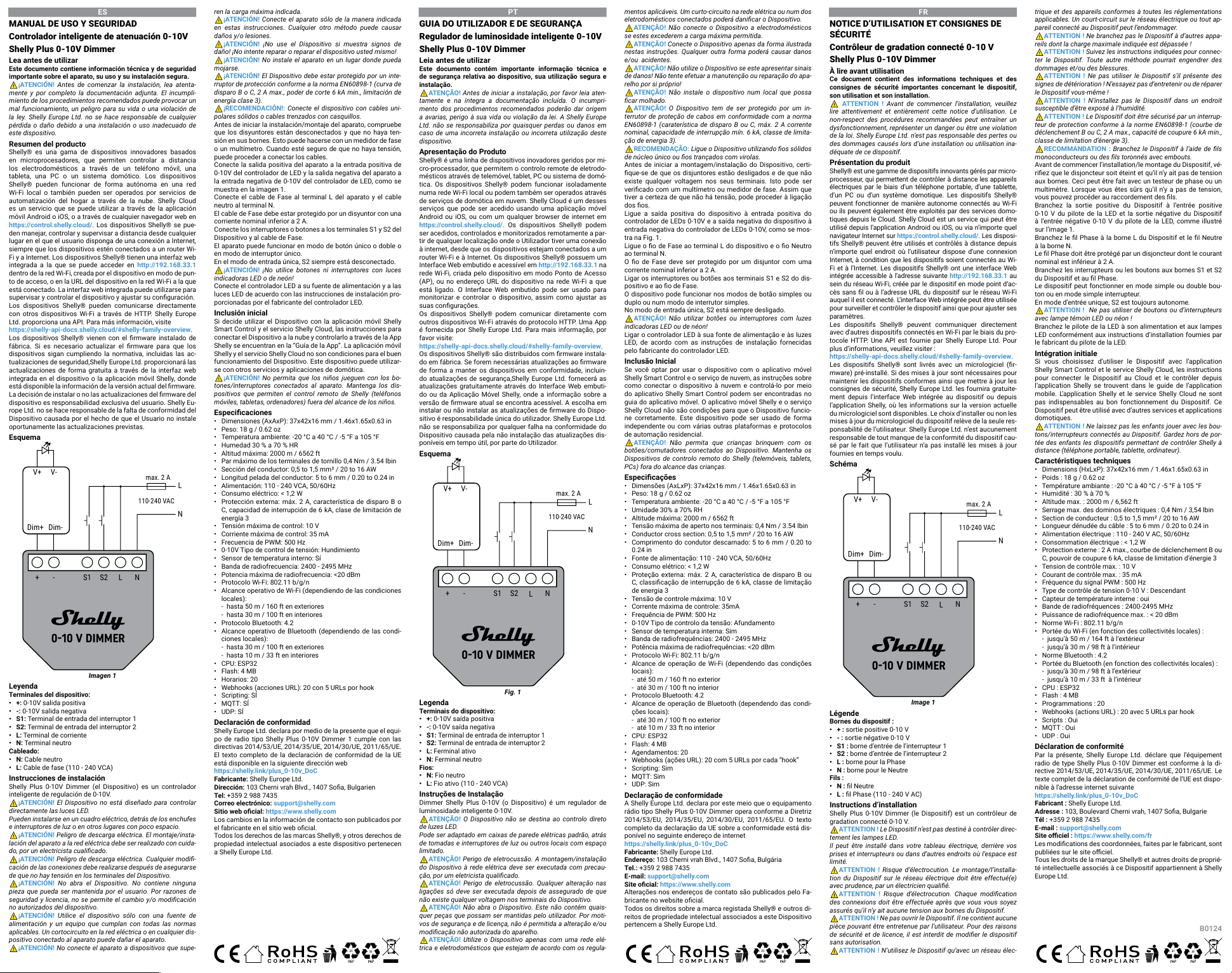

Page 2
ES
MANUAL DE USO Y SEGURIDAD
Controlador inteligente de atenuación 0-10V
Shelly Plus 0-10V Dimmer
Lea antes de utilizar
Este documento contiene información técnica y de seguridad
importante sobre el aparato, su uso y su instalación segura.
¡ATENCIÓN! Antes de comenzar la instalación, lea atenta-
mente y por completo la documentación adjunta. El incumpli-
miento de los procedimientos recomendados puede provocar un
mal funcionamiento, un peligro para su vida o una violación de
la ley. Shelly Europe Ltd. no se hace responsable de cualquier
pérdida o daño debido a una instalación o uso inadecuado de
este dispositivo.
Resumen del producto
Shelly® es una gama de dispositivos innovadores basados
en microprocesadores, que permiten controlar a distancia
los electrodomésticos a través de un teléfono móvil, una
tableta, una PC o un sistema domótico. Los dispositivos
Shelly® pueden funcionar de forma autónoma en una red
Wi-Fi local o también pueden ser operados por servicios de
automatización del hogar a través de la nube. Shelly Cloud
es un servicio que se puede utilizar a través de la aplicación
móvil Android o iOS, o a través de cualquier navegador web en
https://control.shelly.cloud/. Los dispositivos Shelly® se pue-
den manejar, controlar y supervisar a distancia desde cualquier
lugar en el que el usuario disponga de una conexión a Internet,
siempre que los dispositivos estén conectados a un router Wi-
Fi y a Internet. Los dispositivos Shelly® tie nen una interfaz web
integrada a la que se puede acceder en
http://192.168.33.1
dentro de la red Wi-Fi, creada por el dispositivo en modo de pun-
to de acceso, o en la URL del dispositivo en la red Wi-Fi a la que
está conectado. La interfaz web integrada puede utilizarse para
supervisar y controlar el dispositivo y ajustar su conguración.
Los dispositivos Shelly® pueden comu nicarse directamente
con otros dispositivos Wi-Fi a través de HTTP. Shelly Europe
Ltd. proporciona una API. Para más información, visite
https://shelly-api-docs.shelly.cloud/#shelly-family-overview.
Los dispositivos Shelly® vienen con el rmware instalado de
ábrica. Si es necesario actualizar el rmware para que los
dispositivos sigan cumpliendo la normativa, incluidas la s ac-
tualizaciones de seguridad,Shelly Europe Ltd. proporcionará las
actualizaciones de forma gratuita a través de la interfaz web
integrada en el dispositivo o la aplicación móvil Shelly, donde
está disponible la inormación de la versión actual del rmware.
La decisión de instalar o no las actualizaciones del rmware del
dispositivo es responsabilidad exclusiva del usuario. Shelly Eu-
rope Ltd. no se hace responsable de la falta de conformidad del
Dispositivo ca usada por el hecho de que el Usuario no instale
oportunamente las actualizaciones previstas.
Esquema
L
+ -
Dim+ Dim-
V+ V-
S1 S2
L
N
N
110-240 VAC
max. 2 A
0-10 V DIMMER
Imagen 1
Leyenda
Terminales del dispositivo:
• +: 0-10V salida positiva
• -: 0-10V salida negativa
• S1: Terminal de entrada del interruptor 1
• S2: Terminal de entrada del interruptor 2
• L: Terminal de corriente
• N: Terminal neutro
Cableado:
• N: Cable neutro
• L: Cable de fase (110 - 240 VCA)
Instrucciones de instalación
Shelly Plus 0-10V Dimmer (el Dispositivo) es un controlador
inteligente de regulación de 0-10V.
¡ATENCIÓN! El Dispositivo no está diseñado para controlar
directamente las luces LED.
Pueden instalarse en un cuadro eléctrico, detrás de los enchufes
e interruptores de luz o en otros lugares con poco espacio.
¡ATENCIÓN! Peligro de descarga eléctrica. El montaje/insta-
lación del aparato a la red eléctrica debe ser realizado con cuida-
do, por un electricista cualifcado.
¡ATENCIÓN! Peligro de descarga eléctrica. Cualquier modif-
cación de las conexiones debe realizarse después de asegurarse
de que no hay tensión en los terminales del Dispositivo.
¡ATENCIÓN! No abra el Dispositivo. No contien e ninguna
pieza que pueda ser mantenida por el usuario. Por razones de
seguridad y licencia, no se permite el cambio y/o modifcación
no autorizados del dispositivo.
¡ATENCIÓN! Utilice el dispositivo sólo con una fuente de
alimentación y un equipo que cumplan con todas las normas
aplicables. Un cortocircuito en la red eléctrica o en cualquier dis-
positivo conectado al aparato puede dañar el aparato.
¡ATENCIÓN! No conecte el aparato a dispositivos que supe-
PT
GUIA DO UTILIZADOR E DE SEGURANÇA
Regulador de luminosidade inteligente 0-10V
Shelly Plus 0-10V Dimmer
Leia antes de utilizar
Este documento contém importante informação técnica e
de segurança relativa ao dispositivo, sua utilização segura e
instalação.
ATENÇÃO! Antes de iniciar a instalação, por favor leia aten-
tamente e na íntegra a do cumentação incluída. O incumpri-
mento dos procedimentos recomendados poderão dar origem
a avarias, perigo à sua vida ou violação da lei. A Shelly Europe
Ltd. não se responsabiliza por quaisquer perdas ou danos em
caso de uma incorreta instalação ou incorreta utilização deste
dispositivo.
Apresentação do Produto
Shelly® é uma linha de dispositivos inovadores geridos por mi-
cro-processador, que permitem o controlo remote de eletrodo-
mésticos através de telemóvel, tablet, PC ou sistema de domó-
tica. Os dispositivos Shelly® pode m funcionar isoladamente
numa rede Wi-Fi local ou podem também ser operados através
de serviços de domótica em nuvem. Shelly Cloud é um desses
serviços que pode ser acedido usando uma aplicação móvel
Android ou iOS, ou com um qualquer browser de internet em
https://control.shelly.cloud/. Os dispositivos Shelly® podem
ser acedidos, controlados e monitorizados remotamente a par-
tir de qualquer localização onde o Utilizador tiver uma conexão
à internet, desde que os dispositivos estejam conectados a um
router Wi-Fi e à In ternet. Os dispositivos Shelly® possuem um
Interface Web embutido e acessível em
http://192.168.33.1 na
rede Wi-Fi, criada pelo dispositivo em modo Ponto de Acesso
(AP), ou no endereço URL do dispositivo na rede Wi-Fi a que
está ligado. O Interfac e Web embutido pode ser usado para
monitorizar e controlar o dispositivo, assim como ajustar as
suas congurações.
Os dispositivos Shelly® podem comunicar di retamente com
outros dispositivos Wi-Fi através do protocolo HTTP. Uma App
é fornecida por Shelly Europe Ltd. Para mais informação, por
favor visite:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview.
Os dispositivos Shelly® são distribuidos com rmware instala-
do em ábrica. Se orem necessárias atualizações ao rmware
de forma a manter os dispositivos em conformidade, incluin-
do atualizações de segurança,Shelly Europe Ltd. ornecerá as
atualizações gratuitamente através do Interace Web embuti-
do ou da Aplicação Móvel Shelly, onde a informação sobre a
versão de rmware atual se encontra acessível. A escolha em
instalar ou não instalar as atualizações de rmware do Dispo-
sitivo é responsabilidade única do utilizador. Shelly Europe Ltd.
não se responsab iliza por qualquer falha na conformidade do
Dispositivo causada pela não instalação das atualizações dis-
poníveis em tempo útil, por pa r te do Utilizador.
Esquema
L
+ -
Dim+ Dim-
V+ V-
S1 S2
L
N
N
110-240 VAC
max. 2 A
0-10 V DIMMER
Fig. 1
Legenda
Terminais do dispositivo:
• +: 0-10V saída positiva
• -: 0-10V saída negativa
• S1: Terminal de entrada de interruptor 1
• S2: Terminal de entrada de interruptor 2
• L: Ferminal ativo
• N: Ferminal neutro
Fios:
• N: Fio neutro
• L: Fio ativo (110 - 240 VCA)
Instruções de Instalação
Dimmer Shelly Plus 0-10V (o Dispositivo) é um regulador de
luminosidade inteligente 0-10V.
ATENÇÃO! O Dispositivo não se destina ao controlo direto
de luzes LED.
Pode ser adaptado em caixas de parede elétricas padrão, atrás
de tomadas e interruptores de luz ou outros locais com espaço
limitado.
ATENÇÃO! Perigo de eletrocussão. A montagem/instalação
do Dispositivo à rede elétrica deve ser executada com precau-
ção, por um eletricista qualifcado.
ATENÇÃO! Perigo de eletrocussão. Qualquer alteração nas
ligações só deve ser executada depois de assegurado de que
não existe qualquer voltagem nos terminais do Dispositivo.
ATENÇÃO! Não abra o Dispositivo. Este não contém quais-
quer peças que possam ser mantidas pelo utilizador. Por moti-
vos de segurança e de licença, não é permitida a alteração e/ou
modifcação não autorizada do aparelho.
ATENÇÃO! Utilize o Dispositivo apenas com uma rede elé-
trica e eletrodomésticos que estejam de acordo com os regula-
FR
NOTICE D’UTILISATION ET CONSIGNES DE
SÉCURITÉ
Contrôleur de gradation connecté 0-10 V
Shelly Plus 0-10V Dimmer
À lire avant utilisation
Ce document contient des informations techniques et des
consignes de sécurité importantes concernant le dispositif,
son utilisation et son installation.
ATTENTION ! Avant de commencer l’installation, veuillez
lire attentivement et entièrement cette notice d’utilisation. Le
non-respect des procédures recommandées peut entraîner un
dysfonctionnement, représenter un danger ou être une violation
de la loi. Shelly Europe Ltd. n’est pas responsable des pertes ou
des dommages causés lors d’une installation ou utilisation ina-
déquate de ce dispositif.
Présentation du produit
Shelly®estune gamme de dispositifsinnovants gérés parmicro-
processeur, qui permettent de contrôler à distance les appareils
électriques par le biais d’un téléphone portable, d’une tablette,
d’un PC ou d’un système domotique. Les dispositis Shelly®
peuvent fonctionner de manière autonome connectés au Wi-Fi
ou ils peuvent également être exploités par des services domo-
tiques depuis le Cloud. Shelly Cloud est un service qui peut être
utilisé depuis l’application Android ou iOS, ou via n’importe quel
navigateur Internetsur
https://control.shelly.cloud/. Les disposi-
tifs Shelly® peuvent être utilisés et contrôlés à distance depuis
n’importe quel endroit où l’utilisateur dispose d’une connexion
Internet, à condition que les dispositifs soient connectés au Wi-
Fi et à l’Internet. Les dispositis Shelly® ont une interace Web
intégrée accessible à l’adresse suivante
http://192.168.33.1 au
sein du réseau Wi-Fi, créée par le dispositi en mode point d’ac-
cès sans l ou à l’adresse URL du dispositi sur le réseau Wi-Fi
auquel il est connecté. L’interace Web intégrée peut être utilisée
pour surveilleretcontrôler le dispositif ainsi que pour ajusterses
paramètres.
Les dispositifs Shelly® peuvent communiquer directement
avec d’autres dispositis connectés en Wi-Fi par le biai s du pro-
tocole HTTP. Une API est fournie par Shelly Europe Ltd. Pour
plus d’inormations, veuillez visiter :
https://shelly-api-docs.shelly.cloud/#shelly-family-overview.
Les dispositis Shelly® sont livrés avec un micrologiciel (r-
mware) pré-installé. Si des mises à jour sont nécessaires pour
maintenir les dispositifs conformes ainsi que mettre à jour les
consignes de sécurité, Shelly Europe Ltd. les fournira gratuite-
ment depuis l’interace Web intégrée au dispositi ou depuis
l’application Shelly, où les inormations sur la version actuell e
du micrologiciel sont disponibles. Le choix d’installer ou non les
mises à jour du micrologiciel du dispositif relève de la seule res-
ponsabilité de l’util isateur. Shelly Europe Ltd. n’est aucunement
responsable de tout manque de la conformité du dispositif cau-
sé par le ait que l’utilisateur n’a pas installé les mises à jour
fournies en temps voulu.
Schéma
L
+ -
Dim+ Dim-
V+ V-
S1 S2
L
N
N
110-240 VAC
max. 2 A
0-10 V DIMMER
Image 1
Légende
Bornes du dispositif :
• + : sortie positive 0-10 V
• - : sortie négative 0-10 V
• S1 : borne d’entrée de l’interrupteur 1
• S2 : borne d’entrée de l’interrupteur 2
• L : borne pour la Phase
• N : borne pour le Neutre
Fils :
• N : l Neutre
• L : l Phase (110 - 240 V AC)
Instructions d’installation
Shelly Plus 0-10V Dimmer (le Dispositif) est un contrôleur de
gradation connecté 0-10 V.
ATTENTION ! Le Dispositif n’est pas destiné à contrôler direc-
tement les lampes LED.
Il peut être installé dans votre tableau électrique, derrière vos
prises et interrupteurs ou dans d’autres endroits où l’espace est
limité.
ATTENTION ! Risque d’électrocution. Le montage/l’installa-
tion du Dispositif sur le réseau électrique doit être effectué(e)
avec prudence, par un électricien qualifé.
ATTENTION ! Risque d’électrocution. Chaque modifcation
des connexions doit être eectuée après que vous vous soyez
assurés qu’il n’y ait aucune tension aux bornes du Dispositi.
ATTENTION ! Ne pas ouvrir le Dispositif. Il ne contient aucune
pièce pouvant être entretenue par l’utilisateur. Pour de s raisons
de sécurité et de licence, il est interdit de modifer le dispositi
sans autorisation.
ATTENTION ! N’utilisez le Dispositif qu’avec un réseau élec-
ren la carga máxima indicada.
¡ATENCIÓN! Conecte el aparato sólo de la manera indicada
en estas instrucciones. Cualquier otro método puede causar
daños y/o lesiones.
¡ATENCIÓN! ¡No use el Dispositivo si muestra signos de
daño! ¡No intente reparar o reparar el dispositivo usted mism o!
¡ATENCIÓN! No instale el aparato en un lugar donde pueda
mojarse.
¡ATENCIÓN! El Dispositivo debe estar protegido por un inte-
rruptor de protección conforme a la norma EN60898-1 (curva de
disparo B o C, 2 A max., poder de corte 6 kA min., limitación de
energía clase 3).
¡RECOMENDACIÓN!: Conecte el dispositivo con cables uni-
polares sólidos o cables trenzados con casquillos.
Antes de iniciar la instalación/montaje del aparato, compruebe
que los disyuntores están desconectados y que no haya ten-
sión en sus bornes. Esto puede hacerse con un medidor de fase
o un multímetro. Cuando esté seguro de que no haya tensión,
puede proceder a conectar los ca bles.
Conecte la salida positiva del aparato a la entrada positiva de
0-10V del controlador de LED y la salida negativa del aparato a
la entrada negativa de 0-10V del controlador de LED, como se
muestra en la imagen 1.
Conecte el cable de Fase al terminal L del aparato y el ca ble
neutro al terminal N.
El cable de Fase debe estar protegido por un disyuntor con una
corriente nominal inferior a 2 A.
Conecte los interruptores o botones a los terminales S1 y S2 del
Dispositivo y al cable de Fase.
El aparato puede funcionar en modo de botón único o doble o
en modo de interruptor único.
En el modo de entrada única, S2 siempre está desconectado.
¡ATENCIÓN! ¡No utilice botones ni interruptores con luces
indicadoras LED o de neón!
Conecte el controlador LED a su fuente de alimentación y a las
luces LED de acuerdo con las instrucciones de instalación pro-
porcionadas por el fabricante del controlador LED.
Inclusión inicial
Si decide utilizar el Dispositivo con la aplicación móvil Shelly
Smart Control y el servicio Shelly Cloud, las instrucciones para
conectar el Dispositivo a la nube y controlarlo a través de la App
Shelly se encuentran en la “Guía de la App”. La aplicación móvil
Shelly y el servicio Shelly Cloud no son condiciones para el buen
funcionamiento del Dispositivo. Este dispositivo puede uti lizar-
se con otros servicios y ap licaciones de domótica.
¡ATENCIÓN! No permita que los niños jueguen con los bo-
tones/interruptores conectados al aparato. Mantenga los dis-
positivos que permiten el control remoto de Shelly (teléfonos
móviles, tabletas, ordenadores) fuera del alcance de los niños.
Especicaciones
• Dimensiones (AxAxP): 37x42x16 mm / 1.46x1.65x0.63 in
• Peso: 18 g / 0.62 oz
• Temperatura ambiente: -20 °C a 40 °C / -5 °F a 105 °F
• Humedad 30 % a 70 % HR
• Altitud máxima: 2000 m / 6562 ft
• Par máximo de los terminales de tornillo 0,4 N m / 3.54 lbin
• Sección del conductor: 0,5 to 1,5 mm² / 20 to 16 AW
• Longitud pelada del conductor: 5 to 6 mm / 0.20 to 0.24 in
• Alimentación: 110 - 240 VCA, 50/60Hz
• Consumo eléctrico: < 1,2 W
• Protección externa: máx. 2 A, característica de disparo B o
C, capacidad de interrupción de 6 kA, clase de limitación de
energía 3
• Tensión máxima de control: 10 V
• Corriente máxima de control: 35 mA
• Frecuencia de PWM: 500 Hz
• 0-10V Tipo de control de tensión: Hundimiento
• Sensor de temperatura interno: Sí
• Banda de radiofrecuencia: 2400 - 2495 MHz
• Potencia máxima de radiofrecuencia: <20 dBm
• Protocolo Wi-Fi: 802.11 b/g/n
• Alcance operativo de Wi-Fi (dependiendo de las condiciones
locales):
- hasta 50 m / 160 ft en exteriores
- hasta 30 m / 100 ft en interiores
• Protocolo Bluetooth: 4.2
• Alcance operativo de Bluetooth (dependiendo de las condi-
ciones locales):
- hasta 30 m / 100 ft en exteriores
- hasta 10 m / 33 ft en interiores
• CPU: ESP32
• Flash: 4 MB
• Horarios: 20
• Webhooks (acciones URL): 20 con 5 URLs por hook
• Scripting: SÍ
• MQTT: SÍ
• UDP: SÍ
Declaración de conformidad
Shelly Europe Ltd. declara por medio de la presente que el equi-
po de radio tipo Shelly Plus 0-10V Dimmer 1 cumple con las
directivas 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE.
El texto completo de la declaración de conformidad de la UE
está disponible en la siguiente dirección web
https://shelly.link/plus_0-10v_DoC
Fabricante: Shelly Europe Ltd.
Dirección: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien
Tel: +359 2 988 7435
Correo electrónico: suppor t@shelly.com
Sitio web ocial: https://www.shelly.com
Los cambios en la información de contacto son publicados por
el abricante en el sitio web ocial.
Todos los derechos de las marcas Shelly®, y otros derechos de
propiedad intelectual asociados a este disp ositivo pertenecen
a Shelly Europe Ltd.
mentos aplicáveis. Um curto-circuito na rede elétrica ou num dos
eletrodomésticos conectados pode rá danifcar o Disposit ivo.
ATENÇÃO! Não conecte o Dispositivo a electrodomésticos
se estes excederem a carga máxima permitida.
ATENÇÃO! Conecte o Dispositivo apenas da forma ilustrada
nestas instruções. Qualquer outra forma poderá causar danos
e/ou acidentes.
ATENÇÃO! Não utilize o Dispositivo se este ap resentar sinais
de danos! Não tente eetuar a manutenção ou reparação do apa-
relho por si próprio!
ATENÇÃO! Não instale o dispositivo num local que possa
fcar molhado.
ATENÇÃO! O Dispositivo te m de ser protegido por um in-
terrutor de proteção de cabos em conformidade com a norma
EN60898-1 (caraterística de disparo B ou C, máx. 2 A corrente
nominal, capacidade de interrupção mín. 6 kA, classe de limita-
ção de energia 3).
RECOMENDAÇÃO: Ligue o Dispositivo utilizando fos sólidos
de núcleo único ou fos trançados com virolas.
Antes de iniciar a montagem/instalação do Dispositivo, certi-
que-se de que os disjuntores estão desligados e de que não
existe qualquer voltagem nos seus terminais. Isto pode ser
vericado com um multímetro ou medidor de ase. Assim que
tiver a certeza de que não há tensão, pode proceder à ligação
dos os.
Ligue a saída positiva do dispositivo à entrada positiva do
controlador de LEDs 0-10V e a saída negativa do dispositivo à
entrada negativa do controlador de LEDs 0-10V, como se mos-
tra na Fig. 1.
Ligue o o de Fase ao terminal L do dispositivo e o o Neutro
ao terminal N.
O o de Fase deve ser protegido por um disjuntor com uma
corrente nominal inferior a 2 A.
Ligar os interruptores ou botões aos terminais S1 e S2 do dis-
positivo e ao o de Fase.
O dispositivo pode funcionar nos modos de botão simples ou
duplo ou num modo de interrutor simples.
No modo de entrada única, S2 está sempre desligado.
ATENÇÃO! Não utilizar botões ou interruptores com luzes
indicadoras LED ou de néon!
Ligar o controlador LED à sua fonte de alimentação e às luzes
LED, de acordo com as instruções de instalação ornecidas
pelo fabricante do controlador LED.
Inclusão Inicial
Se você optar por usar o dispositivo com o aplicativo móvel
Shelly Smart Control e o serviço de nuvem, as instruções sobre
como conectar o dispositivo à nuvem e controlá-lo por meio
do aplicativo Shelly Smart Control podem ser encontradas no
guia do aplicativo móvel. O aplicativo móvel Shel ly e o serviço
Shelly Cloud não são condições para que o Dispositivo uncio-
ne corretamente. Este dispositivo pode ser usado de forma
independente ou com várias outras plataformas e protocolos
de automação residencial.
ATENÇÃO! Não permita que crianças brinquem com os
botões/comutadores conectados ao Dispositivo. Mantenha os
Dispositivos de controlo remoto do Shelly (telemóveis, tablets,
PCs) fora do alcance das crianças.
Especicações
• Dimensões (AxLxP): 37x42x16 mm / 1.46x1.65x0.63 in
• Peso: 18 g / 0.62 oz
• Temperatura ambiente: -20 °C a 40 °C / -5 °F a 105 °F
• Umidade 30% a 70% RH
• Altitude máxima: 2000 m / 6562 ft
• Tensão máxima de aperto nos terminais: 0,4 Nm / 3.54 lbin
• Conductor cross section: 0,5 to 1,5 mm² / 20 to 16 AW
• Comprimento do condutor descarnado: 5 to 6 mm / 0.20 to
0.24 in
• Fonte de alimentação: 110 - 240 VCA, 50/60Hz
• Consumo elétrico: < 1,2 W
• Proteção externa: máx. 2 A, característica de disparo B ou
C, classica ção de interrupção de 6 kA, classe de limitação
de energia 3
• Tensão de controle máxima: 10 V
• Corrente máxima de controle: 35mA
• Frequência de PWM: 500 Hz
• 0-10V Tipo de controlo da tensão: Afundamento
• Sensor de temperatura interna: Sim
• Banda de radiofrequências: 2400 - 2495 MHz
• Potência máxima de radiofrequências: <20 dBm
• Protocolo Wi-Fi: 802.11 b/g/n
• Alcance de operação de Wi-Fi (dependendo das condições
locais):
- até 50 m / 160 ft no exterior
- até 30 m / 100 ft no interior
• Protocolo Bluetooth: 4.2
• Alcance de operação de Bluetooth (dependendo das condi-
ções locais):
- até 30 m / 100 ft no exterior
- até 10 m / 33 ft no interior
• CPU: ESP32
• Flash: 4 MB
• Agendamentos: 20
• Webhooks (ações URL): 20 com 5 URLs por cada “hook”
• Scripting: Sim
• MQTT: Sim
• UDP: Sim
Declaração de conformidade
A Shelly Europe Ltd. declara por este meio que o equipamento
rádio tipo Shelly Plus 0-10V Dimmer opera conforme a Diretriz
2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. O texto
completo da declaração da UE sobre a conformidade está dis-
ponível no seguinte endereço de inte rnet
https://shelly.link/plus_0-10v_DoC
Fabricante: Shelly Europe Ltd.
Endereço: 103 Cherni vrah Blvd., 1407 Soa, Bulgária
Tel.: +359 2 988 7435
E-mail: support@shelly.com
Site ocial: https://www.shelly.com
Alterações nos endereços de contato são publicados pelo Fa-
bricante no website ocial.
Todos os direitos sobre a marca registada Shelly® e outros di-
reitos de propriedade intelectual associados a este Dispositivo
pertencem a Shelly Europe Ltd.
trique et des appareils conformes à toutes les réglementations
applicables. Un court-circuit sur le réseau électrique ou tout ap-
pareil connecté au Dispositif peut l’endommager.
ATTENTION ! Ne branchez pas le Dispositif à d’autres appa-
reils dont la charge maximale indiquée est dépassée !
ATTENTION ! Suivez les instructions indiquées pour connec-
ter le Dispositif. Toute autre méthode pourrait engendrer des
dommages et/ou des blessures.
ATTENTION ! Ne pas utiliser le Dispositif s’il présente des
signes de détérioration ! N’essayez pas d’entretenir ou de réparer
le Dispositi vous-même !
ATTENTION ! N’installez pas le Dispositif dans un endroit
susceptible d’être exposé à l’humidité.
ATTENTION ! Le Dispositif doit être sécurisé par un interrup-
teur de protection conforme à la norme EN60898-1 (courbe de
déclenchement B ou C, 2 A max., capacité de coupure 6 kA min.,
classe de limitation d’énergie 3).
RECOMMANDATION : Branchez le Dispositi à l’aide de fls
monoconducteurs ou des fls toronnés avec embouts.
Avant de commencer l’installation/le montage du Dispositi, vé-
riez que le disjoncteur soit éteint et qu’il n’y ait pas de tension
aux bornes. Ceci peut être fait avec un testeur de phase ou un
multimètre. Lorsque vous êtes sûrs qu’il n’y a pas de tension,
vous pouvez procéder au raccordement des ls.
Branchez la sor tie positive du Dispositi à l’entrée positive
0-10 V du pilote de la LED et la sortie négative du Dispositif
à l’entrée négative 0-10 V du pilote de la LED, comme illustré
sur l’image 1.
Branchez le l Phase à la borne L du Dispositi et le l Neutre
à la borne N.
Le l Phase doit être protégé par un disjoncteur dont le courant
nominal est inférieur à 2 A.
Branchez les interrupteurs ou les boutons aux bornes S1 et S2
du Dispositi et au l Ph as e.
Le disp ositif peut fonctionner en mode simple ou double bou-
ton ou en mode simple interrupte ur.
En mode d’entrée unique, S2 est toujours autonome.
ATTENTION ! Ne pas utiliser de boutons ou d’interrupteurs
avec lampe témoin LED ou néon !
Branchez le pilote de la LED à son alimentation et aux lampes
LED conormément aux instructions d’installation ournies par
le fabricant du pilote de la LED.
Intégration initiale
Si vous choisissez d’utiliser le Dis positi avec l’application
Shelly Smart Control et le service Shelly Cloud, les instructions
pour con necter le Dispositif au Cloud et le contrôler depuis
l’application Shelly se trouvent dans le guide de l’application
mobile. L’application Shelly et le service Shelly Cloud ne sont
pas indispensables au bo n fonctionnement du Dispositif. Ce
Dispositi peut être utilisé avec d’autres services et applications
domotiques.
ATTENTION ! Ne laissez pas les enfants jouer avec les bou-
tons/interrupteurs connec tés au Dispositif. Gardez hors de por-
tée des enfants les dispositifs permettant de contrôler Shelly à
distance (téléphone por table, tablette, ordinateur).
Caractéristiques techniques
• Dimensions (HxLxP): 37x42x16 mm / 1.46x1.65x0.63 in
• Poids : 18 g / 0.62 oz
• Température ambiante : -20 °C à 40 °C / -5 °F à 105 °F
• Humidité : 30 % à 70 %
• Altitude max. : 2000 m / 6,562 ft
• Serrage max. des dominos électriques : 0,4 Nm / 3,54 lbin
• Section de conducteur : 0,5 to 1,5 mm² / 20 to 16 AW
• Longueur dénudée du câble : 5 to 6 mm / 0.20 to 0.24 in
• Alimentation électrique : 110 - 240 V AC, 50/60Hz
• Consommation électrique : < 1,2 W
• Protection externe : 2 A max., courbe de déclenchement B ou
C, pouvoir de coupure 6 kA, classe de limitation d’énergie 3
• Tension de contrôle max. : 10 V
• Courant de contrôle max. : 35 mA
• Fréquence du signal PWM : 500 Hz
• Type de contrôle de tension 0-10 V : Descendant
• Capteur de température interne : oui
• Bande de radiofréquences : 2400- 2495 MHz
• Puissance de radiofréquence max. : < 20 dBm
• Norme Wi-Fi : 802.11 b/g/n
• Por tée du Wi-Fi (en fonction des collectivités locales) :
- jusqu’à 50 m / 164 t à l’extérieur
- jusqu’à 30 m / 98 t à l’intérieur
• Norme Bluetooth : 4.2
• Por tée du Bluetooth (en fonction des collectivités locales) :
- jusqu’à 30 m / 98 t à l’extérieur
- jusqu’à 10 m / 33 t à l’intérieur
• CPU : ESP32
• Flash : 4 MB
• Programmations : 20
• Webhooks (actions URL) : 20 avec 5 URLs par hook
• Scripts : Oui
• MQTT : Oui
• UDP : Oui
Déclaration de conformité
Par la présente, Shelly Europe Ltd. déclare que l’équipement
radio de type Shelly Plus 0-10V Dimmer est conforme à la di-
rective 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Le
texte complet de la déclaration de conormité de l’UE est dispo-
nible à l’adresse internet suivante
https://shelly.link/plus_0-10v_DoC
Fabricant : Shelly Europe Ltd.
Adresse : 103, Boulevard Cherni vrah, 1407 Soa, Bulgarie
Tél : +359 2 988 7435
E-mail : support@shelly.com
Site ofciel : https://www.shelly.com/fr
Les modications des coordonnées, aites par le abricant, sont
publiées sur le site ofciel.
Tous les droits de la marque Shelly® et autres droits de proprié-
té intellectuelle associés à ce Dispositif appartien nent à Shelly
Europe Ltd.
B0124
Loading...
