Dodatek do Shelly Pro 3EM
Instrukcja obsługi
Page 2

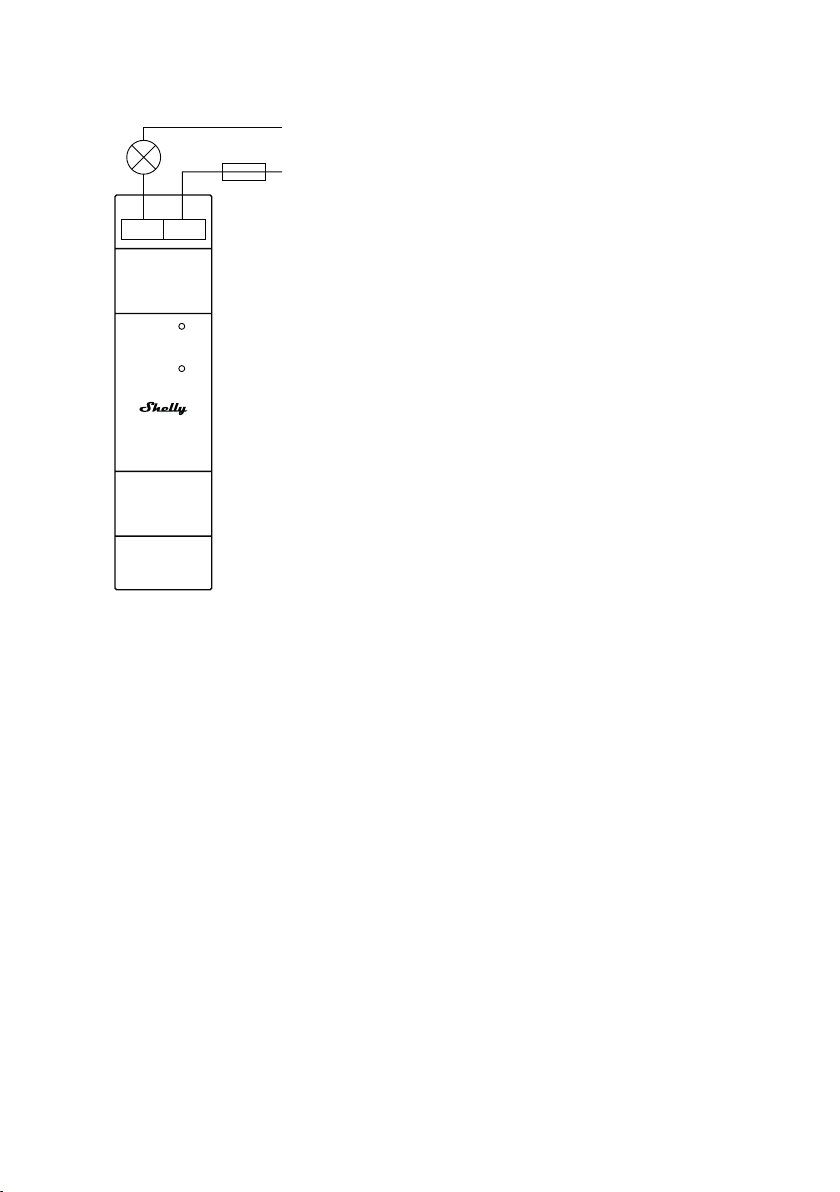

Schemat
O I
Power
Out
Obr. 1
N
L
Zaciski urządzenia:
O: Zacisk wyjściowy przekaźnika
I: Zacisk wejściowy przekaźnika
Kable:
N: Przewód neutralny
L: Przewód pod napięciem (110 - 240 VAC)
Page 3
B
Obr. 2
Obr. 3
A
A
A B
Obr. 4
Page 4
Przeczytaj przed użyciem
Niniejszy dokument zawiera ważne informacje techniczne i dotyczące bezpieczeństwa urządzenia, jego bezpiecznego użytkowania i instalacji.
UWAGA! Przed rozpoczęciem instalacji należy uważnie i w całości przeczytać
niniejszą instrukcję oraz wszelkie inne dokumenty dołączone do urządzenia.
Nieprzestrzeganie procedur instalacji może prowadzić do nieprawidłowego
działania, zagrożenia zdrowia i życia, naruszenia prawa lub odmowy gwarancji
prawnej i/lub handlowej (jeśli dotyczy). Allterco Robotics EOOD nie ponosi odpowiedzialności za jakiekolwiek straty lub szkody w przypadku nieprawidłowej instalacji lub niewłaściwego działania tego urządzenia z powodu nieprzestrzegania
instrukcji obsługi i bezpieczeństwa zawartych w niniejszej instrukcji.
Wprowadzenie do produktu
Shelly Pro 3EM Switch Add-on to galwanicznie izolowany przełącznik, który rozszerza funkcje Shelly Pro 3EM, umożliwiając sterowanie stycznikami lub innymi urządzeniami elektrycznymi.
Instrukcja instalacji
UWAGA! Niebezpieczeństwo porażenia prądem. Montaż/instalacja urządzenia do
sieci elektrycznej musi być wykonana z zachowaniem ostrożności przez wykwalifikowanego elektryka.
UWAGA! Niebezpieczeństwo porażenia prądem. Każda zmiana połączeń musi być
wykonywana po upewnieniu się, że na zaciskach urządzenia nie ma napięcia.
UWAGA! Urządzenia należy używać wyłącznie z siecią elektryczną i urządzeniami
zgodnymi z obowiązującymi przepisami. Zwarcie w sieci elektrycznej lub w jakimkolwiek urządzeniu podłączonym do urządzenia może spowodować jego uszkodzenie.
UWAGA! Nie wolno podłączać urządzenia do odbiorników przekraczających
podane maksymalne obciążenie!
UWAGA! Urządzenie należy podłączać wyłącznie w sposób przedstawiony w niniejszej instrukcji. Każda inna metoda może spowodować uszkodzenie i/lub obrażenia ciała.
UWAGA! Nie należy instalować urządzenia w miejscach, w których może ono ulec
zamoczeniu.
Page 5
Jeśli instalujesz dodatek Shelly Pro 3EM Switch Add-on do urządzenia Shelly Pro
3EM, które jest już podłączone do sieci energetycznej, sprawdź, czy wyłączniki są
wyłączone i nie ma napięcia na zaciskach urządzenia, do którego podłączasz dodatek. Można to zrobić za pomocą testera fazy lub multimetru. Kiedy upewnisz się, że
nie ma napięcia, możesz przystąpić do instalacji Shelly Pro 3EM Switch Add-on.

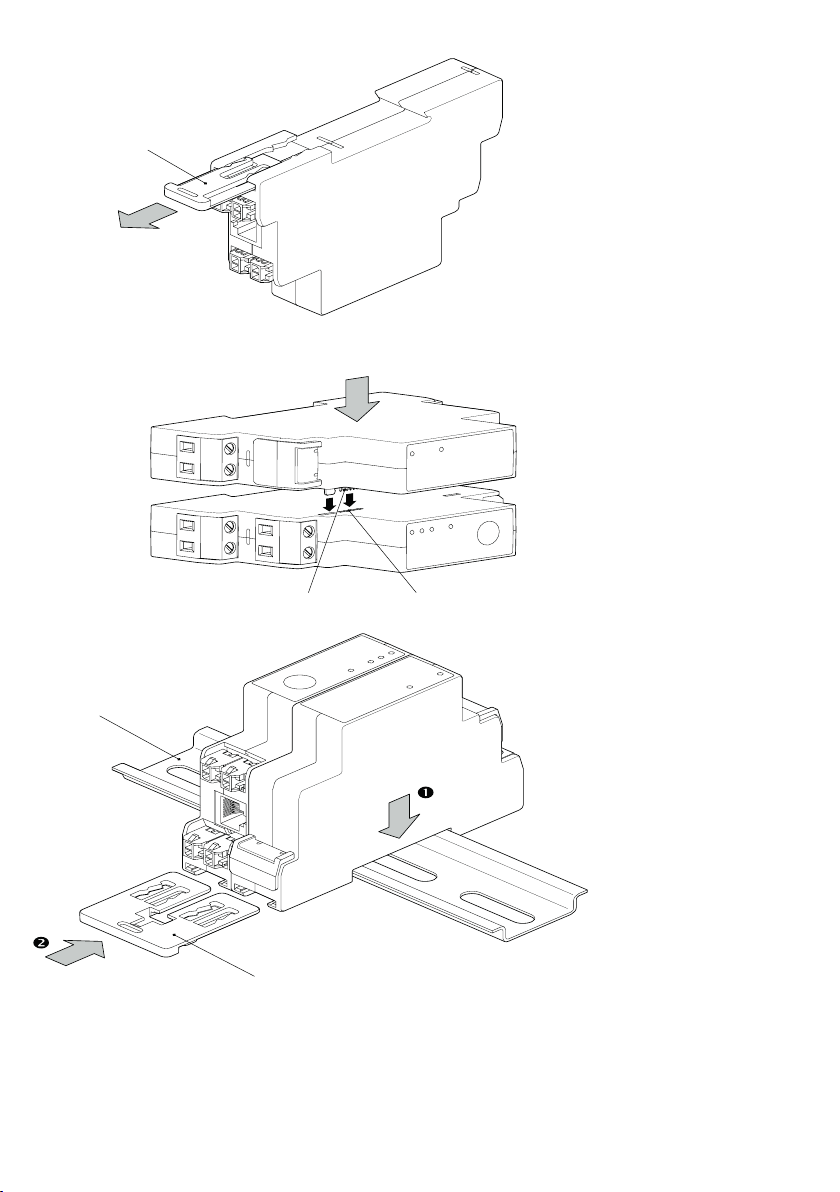

Zdejmij wspornik montażowy (A) Shelly Pro 3 EM, jak pokazano na obr. 2.
Podłącz dodatek Shelly Pro 3EM Switch Add-on do urządzenia Shelly Pro 3EM jak
pokazano na obr. 3
UWAGA! Należy bardzo uważać, aby nie zgiąć pinów nagłówka urządzenia (obr.
3(A)) podczas wkładania ich do złącza nagłówka urządzenia Shelly Pro 3EM (obr.
3(B)). Umieść Shelly Pro 3EM z dołączonym dodatkiem Shelly Switch Add-on na
szynie DIN (obr. 4(A)) i włóż dostarczony podwójny wspornik montażowy (obr.
4(B)), aby przymocować podłączone urządzenia do szyny DIN. Teraz można przystąpić do podłączania kabli, jak pokazano na obr. 1.
ZALECENIE: Podłącz urządzenie za pomocą solidnych kabli jednożyłowych. Podłącz
obwód obciążenia do zacisku O i przewodu neutralnego. Podłącz zacisk I do
wyłącznika automatycznego. Jeśli urządzenie Shelly Pro 3EM, do którego podłączony jest przełącznik Shelly Pro 3EM nie zostało podłączone do sieci elektrycznej,
należy je zainstalować zgodnie z instrukcją obsługi i bezpieczeństwa.
Wskaźnik LED
- Zasilanie (czerwony): Świeci, gdy podłączone jest zasilanie.
- Wyjście (czerwony): Świeci, gdy styk przekaźnika wyjściowego jest zamknięty.
Specyfikacja
Montaż: na szynie DIN, podłączony do Shelly Pro 3EM
Wymiary: 94x19x69
Temperatura pracy: od -20°C do 40°C
Maks. wysokość: 2000 m
Maks. moment obrotowy zacisków śrubowych: 0,4 Nm
Przekrój przewodu: 0,5 do 2,5 mm² / 20 do 14 AWG
Długość taśmy: 6 do 7 mm
Zasilanie: 3,3 VDC i 12 VDC (z urządzenia Shelly Pro 3EM)
Zużycie energii elektrycznej: < 1 W
Maks. napięcie przełączania AC: 240 V
Maks. napięcie przełączania DC: 30 V
Maksymalny prąd przełączania: 2 A
Styk bezpotencjałowy: Tak
Page 6
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na
stronie internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez
wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku
informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak
poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może
doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za
uszkodzenia wynikające z zaniedbania.
