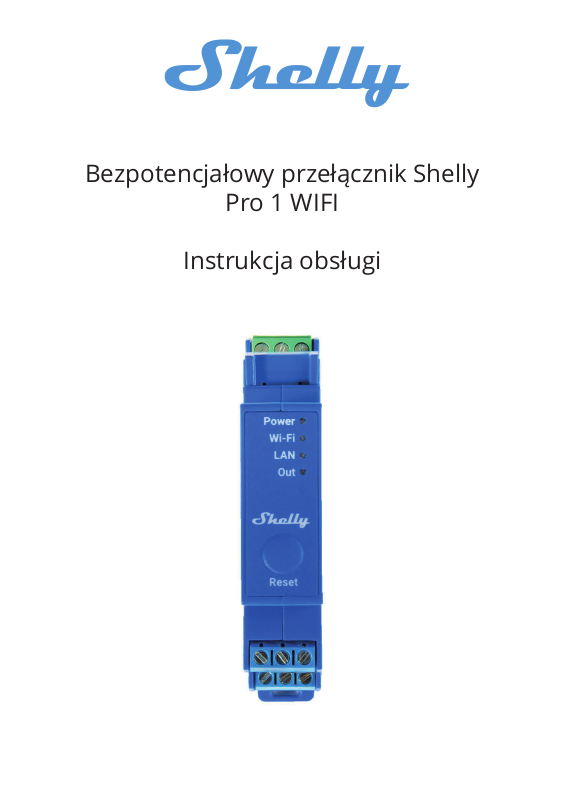

Bezpotencjałowy przełącznik Shelly
Pro 1 WIFI
Instrukcja obsługi
Page 2
Przeczytaj przed użyciem
Niniejszy dokument zawiera ważne informacje techniczne i dotyczące bezpieczeństwa urządzenia, jego bezpiecznego użytkowania i instalacji.
UWAGA! Przed rozpoczęciem instalacji należy uważnie i w całości przeczytać
niniejszą instrukcję oraz wszelkie inne dokumenty dołączone do urządzenia.
Nieprzestrzeganie procedur instalacji może prowadzić do nieprawidłowego
działania, zagrożenia zdrowia i życia, naruszenia prawa lub odmowy gwarancji
prawnej i/lub handlowej (jeśli dotyczy). Allterco Robotics EOOD nie ponosi odpowiedzialności za jakiekolwiek straty lub szkody w przypadku nieprawidłowej instalacji lub niewłaściwego działania tego urządzenia z powodu nieprzestrzegania
instrukcji obsługi i bezpieczeństwa zawartych w niniejszej instrukcji.
Wprowadzenie do produktu
Shelly® to linia innowacyjnych urządzeń zarządzanych mikroprocesorem, które
umożliwiają zdalne sterowanie obwodami elektrycznymi za pomocą telefonu
komórkowego, tabletu, komputera lub systemu automatyki domowej. Urządzenia
Shelly® mogą pracować samodzielnie w lokalnej sieci Wi-Fi lub mogą być obsługiwane za pośrednictwem usług automatyki domowej w chmurze. Shelly Cloud to
usługa, do której można uzyskać dostęp za pomocą aplikacji mobilnej na Androida
lub iOS lub za pomocą dowolnej przeglądarki internetowej pod adresem
https://home.shelly.cloud/. Do urządzeń urządzenia Shelly® można uzyskać
dostęp, sterować nim i monitorować je zdalnie z dowolnego miejsca, w którym
użytkownik ma połączenie z Internetem. Urządzenia Shelly® mają wbudowany
interfejs sieciowy dostępny pod adresem http://192.168.33.1 po podłączeniu
bezpośrednio do punktu dostępowego urządzenia lub pod adresem IP urządzenia
w lokalnej sieci Wi-Fi. Wbudowany interfejs sieciowy może być używany do monitorowania i sterowania urządzeniem, a także do dostosowywania jego ustawień.
Urządzenia Shelly® mogą komunikować się bezpośrednio z innymi urządzeniami
Wi-Fi poprzez protokół HTTP. Interfejs API jest dostarczany przez Allterco Robotics
EOOD. Więcej informacji można znaleźć na stronie:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Urządzenia Shelly®
są dostarczane z fabrycznie zainstalowanym oprogramowaniem sprzętowym. Jeśli
aktualizacje oprogramowania sprzętowego są niezbędne do utrzymania zgodności urządzeń, w tym aktualizacje zabezpieczeń, Allterco Robotics EOOD zapewni
aktualizacje bezpłatnie za pośrednictwem wbudowanego interfejsu internetowego urządzenia lub aplikacji mobilnej Shelly, gdzie dostępne są informacje o aktualnej wersji oprogramowania sprzętowego. Użytkownik ponosi wyłączną odpowiedzialność za zainstalowanie lub nieaktualizowanie oprogramowania sprzętowego
urządzenia. Allterco Robotics EOOD nie ponosi odpowiedzialności za brak zgodności urządzenia spowodowany brakiem zainstalowania przez użytkownika dostarczonych aktualizacji w odpowiednim czasie.
Page 3
Kontroluj swój dom za pomocą głosu
)
)
N
Urządzenia Shelly® są kompatybilne z funkcjami Amazon Alexa i Google
Home. Zobacz nasz przewodnik krok po kroku na stronie: https://shelly.cloud/support/compatibility/.
Seria Shelly® Pro
Seria Shelly® Pro to linia urządzeń odpowiednich do domów, biur, sklepów detalicznych, zakładów produkcyjnych i innych budynków. Urządzenia Shelly® Pro są
montowane zgodnie z normą DIN wewnątrz skrzynki wyłączników i doskonale
nadają się do nowych budynków. Wszystkie urządzenia Shelly® Pro mogą być
kontrolowane i monitorowane poprzez połączenia Wi-Fi i LAN. Połączenie Bluetooth może być wykorzystane w procesie włączania.
Shelly® Pro 1 to inteligentny przekaźnik montowany na szynie DIN. Ulepszony
dzięki elastyczności oprogramowania układowego drugiej generacji i łączności
LAN, zapewnia profesjonalnym integratorom znacznie więcej opcji rozwiązań dla
klientów końcowych.

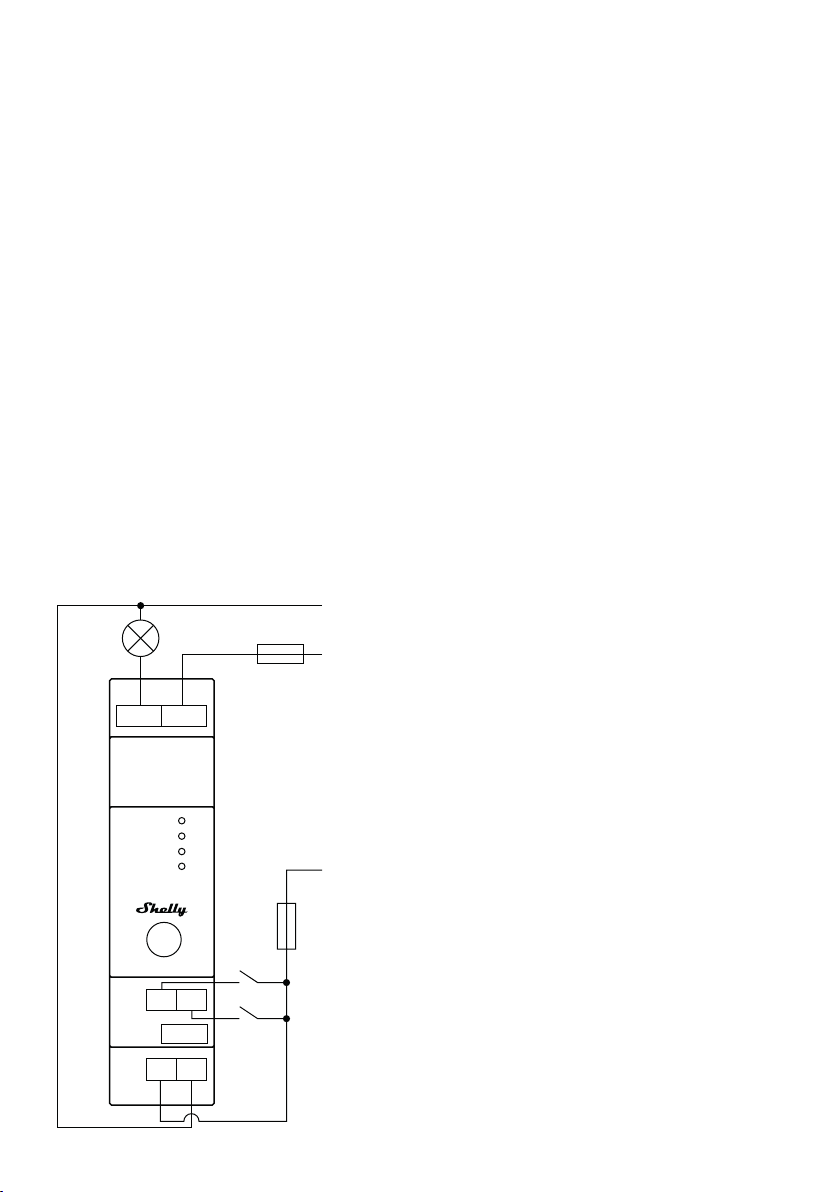

Schemat
Zaciski urządzenia:
O: Zacisk wyjściowy obciążenia
I: Zacisk wejściowy obciążenia
SW1, SW2: Zaciski wejściowe przełącznika sterującego O*
L: Zacisk pod napięciem (110-240 VAC)
N: Zacisk neutralny
LAN: Złącze RJ 45 sieci lokalnej
Kable:
N: Przewód neutralny
L: Przewód pod napięciem (110-240
VAC)
L1 (A): Przewód obwodu obciążenia pod
napięciem (110-240 VAC)
L2 (B): Przewód zasilania urządzenia
pod napięciem (110-240 VAC)
* Możliwość zmiany konfiguracji w ustawieniach urządzenia
O I
Power
Wi-Fi
LAN
Out
Reset
SW1SW2
LAN
L N
L1(A
L2(A
Obr. 1
Page 4
Instrukcja instalacji
UWAGA! Niebezpieczeństwo porażenia prądem. Montaż/instalacja urządzenia do
sieci elektrycznej musi być wykonana z zachowaniem ostrożności przez wykwalifikowanego elektryka.
UWAGA! Niebezpieczeństwo porażenia prądem. Każda zmiana połączeń musi być
wykonywana po upewnieniu się, że na zaciskach urządzenia nie ma napięcia.
UWAGA! Urządzenia należy używać wyłącznie z siecią elektryczną i urządzeniami
zgodnymi z obowiązującymi przepisami. Zwarcie w sieci elektrycznej lub w jakimkolwiek urządzeniu podłączonym do urządzenia może spowodować jego uszkodzenie.
UWAGA! Nie wolno podłączać urządzenia do odbiorników przekraczających
podane maksymalne obciążenie!
UWAGA! Urządzenie należy podłączać wyłącznie w sposób przedstawiony w niniejszej instrukcji. Każda inna metoda może spowodować uszkodzenie i/lub obrażenia ciała.
UWAGA! Nie należy instalować urządzenia w miejscach, w których może ono ulec
zamoczeniu.
ZALECENIE: Urządzenie należy podłączyć za pomocą solidnych kabli jednożyłowych o podwyższonej odporności termicznej izolacji nie mniejszej niż PVC T105°C
(221°F).
Przed rozpoczęciem montażu/instalacji urządzenia, należy sprawdzić, czy wyłączniki są wyłączone i czy na ich zaciskach nie ma napięcia. Można to zrobić za
pomocą testera fazy lub multimetru. Po upewnieniu się, że nie ma napięcia,
można przystąpić do podłączania kabli.
Podłącz zacisk N do przewodu neutralnego, a zacisk L do wyłącznika zasilania
urządzenia, jak pokazano na obr. 1. Podłącz obwód obciążenia do zacisku O i przewodu neutralnego.
Podłącz zacisk I do wyłącznika obwodu obciążenia. Dla obwodu obciążenia i
obwodu zasilania urządzenia można użyć dwóch różnych faz.
Podłącz przełącznik/przycisk do zacisku S1 i wyłącznika obwodu zasilania urządzenia. Jeśli potrzebny jest kolejny przełącznik/przycisk, podłącz go do zacisku S2 i
wyłącznika zasilania urządzenia.
ZALECENIE: W przypadku urządzeń indukcyjnych, które powodują skoki napięcia
podczas włączania/wyłączania, takich jak silniki elektryczne, wentylatory, odkurzacze itp., odłącznik RC
(0,1μF / 100 Ω / 1/2 W / 600 VAC) powinien być podłączony równolegle do urządzenia. Odłącznik RC można nabyć pod adresem
https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation.
Page 5
Pierwsze włączenie
Jeśli zdecydujesz się używać urządzenia z aplikacją mobilną Shelly Cloud i usługą
Shelly Cloud, instrukcje dotyczące podłączania urządzenia do chmury i sterowania nim za pośrednictwem aplikacji Shelly można znaleźć w "Przewodniku po
aplikacji". Aplikacja mobilna Shelly i usługa Shelly Cloud nie są warunkami prawidłowego działania urządzenia. Urządzenie może być używane samodzielnie lub z
różnymi innymi platformami i protokołami automatyki domowej.
UWAGA! Nie pozwalaj dzieciom bawić się przyciskami/przełącznikami podłączonymi do urządzenia. Urządzenia do zdalnego sterowania Shelly (telefony komórkowe, tablety, komputery) należy trzymać z dala od dzieci.
Wskaźniki LED
- Zasilanie (czerwony): Czerwony wskaźnik świetlny zaświeci się, jeśli podłączone
jest zasilanie.
- Wi-Fi (różne):
- Niebieski wskaźnik świetlny będzie włączony w trybie AP.
- Czerwony wskaźnik świetlny świeci się, jeśli urządzenie znajduje się w trybie STA
i nie jest podłączone do sieci Wi-Fi.
- Żółty wskaźnik świetlny będzie włączony jeśli urządzenie jest w trybie STA i jest
połączone z siecią Wi-Fi.
- Zielony wskaźnik świetlny będzie włączony, jeśli urządzenie jest w trybie STA i
jest połączone z siecią Wi-Fi i Shelly Cloud.
- Wskaźnik świetlny będzie migał na czerwono/niebiesko, jeśli trwa aktualizacja
OTA.
- LAN (zielony): Zielony wskaźnik świetlny zaświeci się, jeśli sieć LAN jest podłączona.
- Out (czerwony): Czerwony wskaźnik świetlny zaświeci się, jeśli przekaźnik
wyjściowy jest zamknięty.
Przycisk resetowania
- Naciśnij i przytrzymaj przez 5 sekund, aby włączyć tryb AP.
- Naciśnij i przytrzymaj przez 10 sekund, aby przywrócić ustawienia fabryczne.
Specyfikacja
Temperatura pracy: -20°C - 40°C
Maksymalna wysokość: 2000 m
Zasilanie: 110 - 240 VAC, 50/60Hz
Zużycie energii elektrycznej: < 3 W
Maksymalny prąd przełączania: 16 A
Protokół radiowy: Wi-Fi 802.11 b/g/n
Page 6
Zasięg działania (w zależności od lokalnej konstrukcji):
- do 50 m na zewnątrz
- do 30 m w pomieszczeniach
Bluetooth: v.4.2
Modulacja Bluetooth: GFSK, m/4-DQPSK, 8-DPSK
LAN/Ethernet (RJ45): Tak
Styki bezpotencjałowe: Tak
Pomiar mocy: Nie
Ochrona przed przeciążeniem: Nie
Zabezpieczenie nadprądowe: Nie
Ochrona przepięciowa: Nie
Ochrona przed przegrzaniem: Tak
Obsługa skryptów (mjs): Tak
MQTT: TAK
Webhooks (akcje URL): 20 z 5 adresami URL na webhook
Harmonogramy: 20
Procesor: ESP32
Pamięć: 8 MB
Uproszczona deklaracja zgodności
Producent: Allterco Robotics EOOD
Adres: 103 Cherni vrah Blvd., 1407 Sofia, Bułgaria
Produkt: Bezpotencjałowy przełącznik WiFi
Model: Pro1
Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.
Deklaracja zgodności dostępna na stronie internetowej:
https://files.innpro.pl/Shelly
Częstotliwość radiowa: Wi-Fi : 2412-2472 MHz; Bluetooth: 2402- 2480 MHz
Maks. moc częstotliwości radiowej: Wi-Fi: 13.35 dBm; Bluetooth: 4.25 dBm
Page 7
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na
stronie internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez
wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku
informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak
poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może
doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za
uszkodzenia wynikające z zaniedbania.
