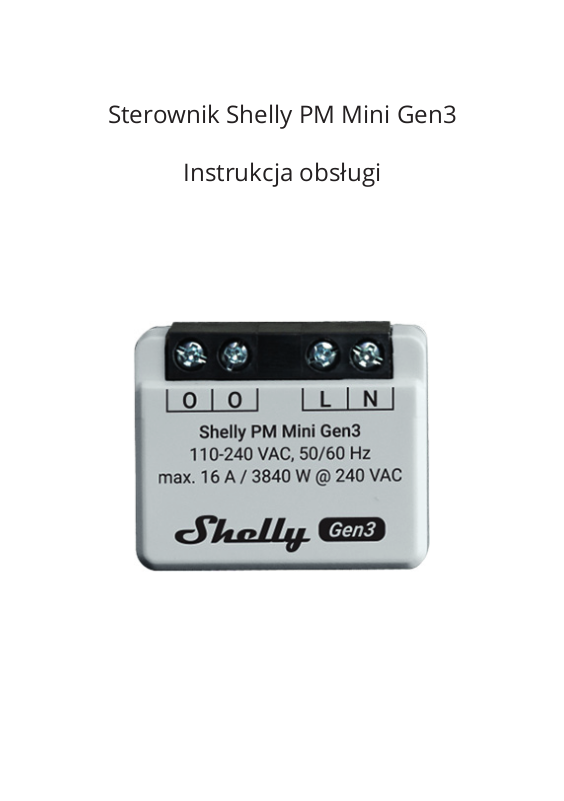

Page 1
Sterownik Shelly PM Mini Gen3
Instrukcja obsługi
Page 2
Przeczytaj przed użyciem
Niniejszy dokument zawiera ważne informacje techniczne i dotyczące bezpieczeństwa urządzenia, jego bezpiecznego użytkowania i instalacji.
PRZESTROGA: Przed rozpoczęciem instalacji należy uważnie i w całości przeczytać
niniejszą instrukcję oraz wszelkie inne dokumenty dołączone do urządzenia.
Nieprzestrzeganie procedur instalacji może prowadzić do nieprawidłowego działania, zagrożenia zdrowia i życia, naruszenia prawa lub odmowy gwarancji prawnych i
handlowych (jeśli takie istnieją). Shelly Europe Ltd. nie ponosi odpowiedzialności za
jakiekolwiek straty lub szkody w przypadku nieprawidłowej instalacji lub niewłaściwego działania tego urządzenia z powodu nieprzestrzegania instrukcji obsługi i
bezpieczeństwa zawartych w niniejszej instrukcji.\

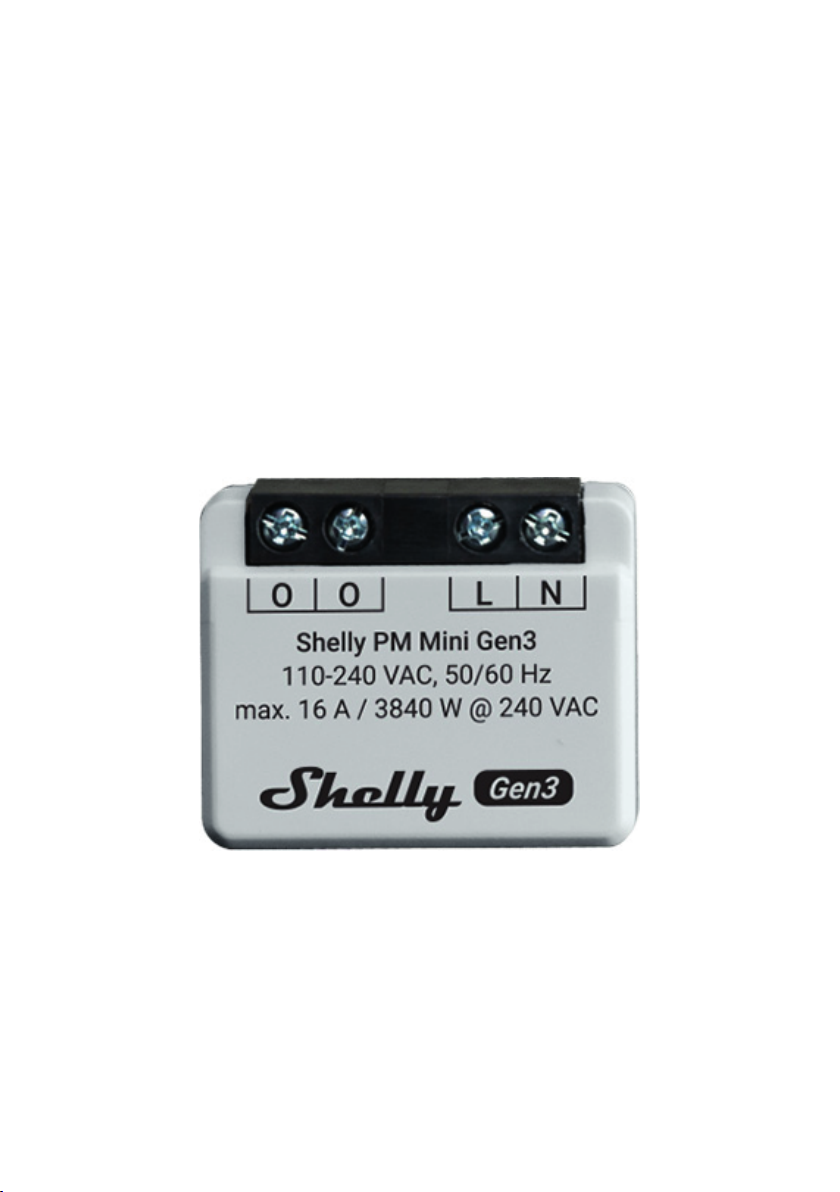

Opis produktu
Shelly PM Mini Gen3 to inteligentny miernik mocy o niewielkich rozmiarach, który
umożliwia zdalne monitorowanie zużycia energii przez urządzenia elektryczne.
Można go zamontować w standardowych elektrycznych puszkach ściennych, za
gniazdkami elektrycznymi i włącznikami światła lub w innych miejscach o ograniczonej przestrzeni.
Urządzenie może być dostępne, kontrolowane i monitorowane zdalnie z dowolnego
miejsca, w którym użytkownik ma połączenie z Internetem.
Urządzenie ma wbudowany interfejs sieciowy, którego można używać do monitorowania, sterowania urządzeniem i dostosowywania jego ustawień. Interfejs sieciowy
jest dostępny pod adresem http://192.168.33.1, gdy użytkownik jest podłączony
bezpośrednio do punktu dostępu urządzenia, lub pod adresem IP, gdy użytkownik i
urządzenie są podłączeni do tej samej sieci.
UWAGA: Urządzenie jest dostarczane z fabrycznie zainstalowanym oprogramowaniem. Aby zapewnić jego aktualność i bezpieczeństwo, Shelly Europe Ltd. bezpłatnie
udostępnia najnowsze aktualizacje oprogramowania sprzętowego. Dostęp do aktualizacji można uzyskać za pośrednictwem wbudowanego interfejsu internetowego
lub aplikacji mobilnej Shelly Smart Control, w której można znaleźć szczegółowe
informacje na temat najnowszej wersji oprogramowania układowego. Wybór
zainstalowania lub nie aktualizacji oprogramowania sprzętowego jest wyłączną
odpowiedzialnością użytkownika. Shelly Europe Ltd. nie ponosi odpowiedzialności
za brak zgodności urządzenia spowodowany brakiem zainstalowania przez użytkownika dostępnych aktualizacji w odpowiednim czasie.
Page 3

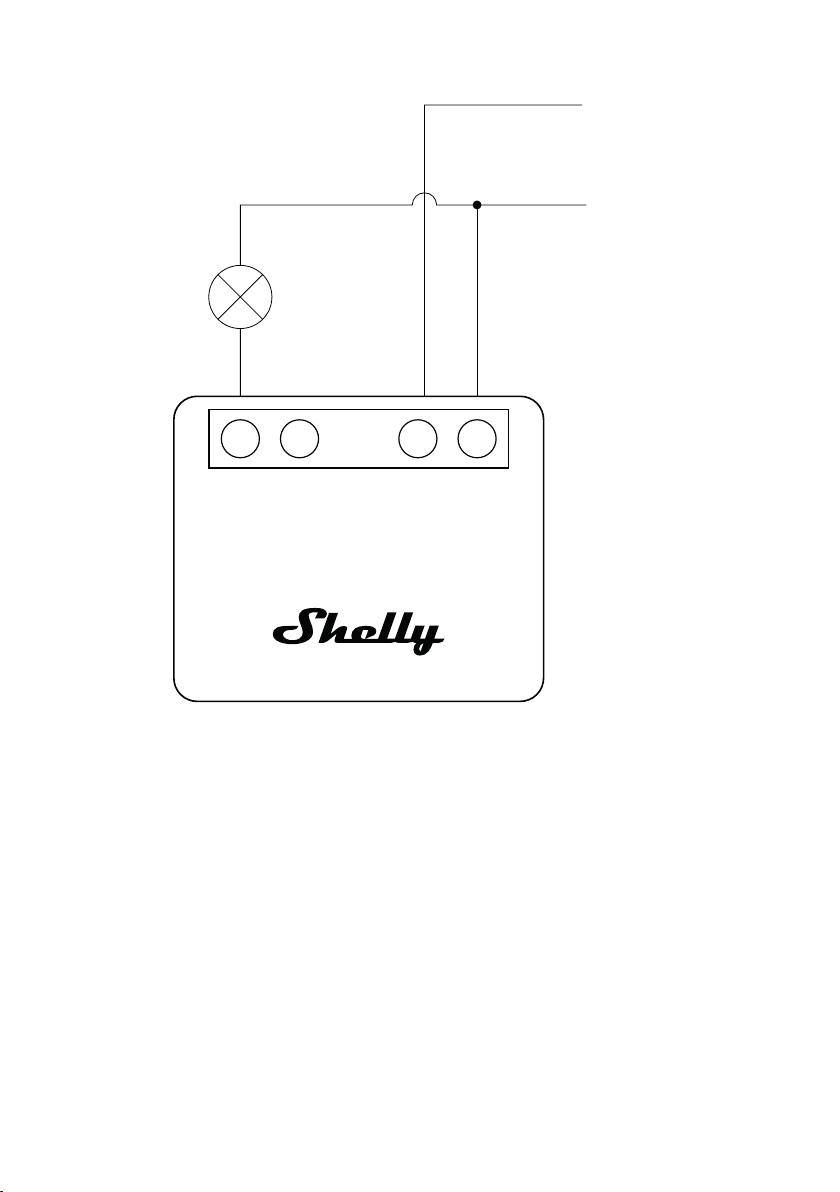

Schemat
L
110 - 240 VAC
N
O O L N
Legenda
Zaciski urządzenia:
O: Zaciski wyjściowe (zmostkowane wewnętrznie)
L: Zaciski pod napięciem (110-240 V)
N: Zaciski neutralne
Przewody:
N: Przewód neutralny
L: Przewód pod napięciem (110-240 VAC)
Page 4
Instrukcja instalacji
UWAGA!
- Niebezpieczeństwo porażenia prądem. Montaż/instalacja urządzenia do sieci
elektrycznej musi być wykonany z zachowaniem ostrożności przez wykwalifikowanego elektryka.
- Niebezpieczeństwo porażenia prądem. Należy upewnić się, że na zaciskach urządzenia nie występuje napięcie.
- Nie używaj urządzenia, jeśli wykazuje ono jakiekolwiek oznaki uszkodzenia lub
wady.
- Nie należy otwierać urządzenia. Urządzenie nie zawiera żadnych części, które mogą
być konserwowane przez użytkownika. Ze względów bezpieczeństwa i licencyjnych
nieautoryzowane zmiany i/lub modyfikacje urządzenia są niedozwolone.
- Urządzenia należy używać wyłącznie z siecią elektryczną i urządzeniami zgodnymi z
obowiązującymi przepisami. Zwarcie w sieci elektrycznej lub jakimkolwiek urządzeniu podłączonym do urządzenia może spowodować jego uszkodzenie.
- Do zacisków wejść i wyjść, w tym wejść rozszerzeń, nie wolno podłączać obwodów
SELV/PELV.
- Nie wolno podłączać urządzenia do urządzeń przekraczających podane maksymalne obciążenie!
- Urządzenie należy podłączać wyłącznie w sposób przedstawiony w niniejszej
instrukcji. Każda inna metoda może spowodować uszkodzenie i/lub obrażenia ciała.
- Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach.
- Urządzenie należy przechowywać z dala od płynów i wilgoci. Nie używaj urządzenia
w miejscach o wysokiej wilgotności.
- Urządzenie musi być zabezpieczone wyłącznikiem kablowym zgodnym z normą
EN6088-1 (charakterystyka wyzwalania B lub C, maks. 16 A prądu znamionowego,
min. 6 kA prądu przerywanego, klasa ograniczenia energii 3).
Przed rozpoczęciem montażu/instalacji urządzenia należy sprawdzić, czy wyłączniki
są wyłączone i czy na ich zaciskach nie ma napięcia. Można to zrobić za pomocą
testera napięcia sieciowego lub multimetru. Po upewnieniu się, że nie ma napięcia,
można przystąpić do podłączania przewodów.
ZALECENIE: Podłącz urządzenie za pomocą solidnych przewodów jednożyłowych lub
przewodów linkowych z tulejkami.
Podłącz obciążenie do dowolnego zacisku O urządzenia i przewodu neutralnego, jak
pokazano na rysunku. Podłącz przewód pod napięciem do zacisku L urządzenia.
Podłącz przewód neutralny do zacisku N urządzenia.
Page 5
Pierwsze włączenie
Jeśli zdecydujesz się używać urządzenia z aplikacją mobilną Shelly Smart Control i
usługą w chmurze, instrukcje dotyczące podłączania urządzenia do chmury i sterowania nim za pośrednictwem aplikacji Shelly Smart Control można znaleźć w przewodniku po aplikacji mobilnej. Aplikacja mobilna Shelly i usługa Shelly Cloud nie są
warunkiem prawidłowego działania urządzenia. To urządzenie może być używane
samodzielnie lub z różnymi innymi platformami i protokołami automatyki domowej.
Specyfikacja
Wymiary (HxWxD): 29x34x16 mm
Temperatura otoczenia: -20°C do 40°C
Wilgotność: od 30% do 70% wilgotności względnej
Maks. wysokość 2000 m
Zasilanie: 110 - 240 VAC, 50/60 Hz
Zużycie energii elektrycznej: < 1.2 W
Maks. prąd pomiarowy AC: 16 A
Maks. moc pomiarowa: 3840 W
Protokół Wi-Fi: 802.11 b/g/n
Zasięg działania Wi-Fi (w zależności od warunków lokalnych):
- do 50 m na zewnątrz
- do 30 m w pomieszczeniach
Protokół Bluetooth: 4.2
Zasięg działania Bluetooth (w zależności od warunków lokalnych):
- do 30 m na zewnątrz
- do 10 m w pomieszczeniach
PROCESOR: ESP-Shelly-C38F
Pamięć: 8 MB
Webhooks (akcje URL): 20 z 5 adresami URL na webhook
Skrypty: Tak
MQTT: Tak
Page 6
Uproszczona deklaracja zgodności
Producent: Allterco Robotics EOOD
Adres: 103 Cherni vrah Blvd., 1407 Sofia, Bułgaria
Produkt: Sterownik
Model: PM mini Gen3
Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.
Deklaracja zgodności dostępna na stronie internetowej:
https://files.innpro.pl/Shelly
Częstotliwość radiowa: 2400 - 2495 MHz
Maks. moc częstotliwości radiowej: < 20 dBm
Page 7
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na
stronie internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez
wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku
informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak
poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może
doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za
uszkodzenia wynikające z zaniedbania.
