Wtyczka nowej generacji Wi-Fi Shelly
Plus Plug S
Instrukcja obsługi
Page 2
Przed rozpoczęciem użytkowania należy zapoznać się bardzo
dokładnie z instrukcją obsługi, która zawiera ważne informacje
techniczne dotyczące bezpiecznego użytkowania oraz instalacji
produktu.
UWAGA!
Nieprzestrzeganie procedur instalacji może prowadzić do
nieprawidłowego działania, zagrożenia dla zdrowia i życia,
naruszenia prawa lub odmowy gwarancji prawnej i/lub
handlowej (jeśli dotyczy). Allterco Robotics EOOD nie ponosi
odpowiedzialności za jakiekolwiek straty lub szkody w przypadku
nieprawidłowej instalacji lub niewłaściwego działania urządzenia
z powodu nieprzestrzegania instrukcji obsługi i bezpieczeństwa
zawartych w niniejszej instrukcji.
Wprowadzenie do produktu
Shelly to linia innowacyjnych urządzeń zarządzanych
mikroprocesorem, które umożliwiają zdalne sterowanie
obwodami elektrycznymi za pomocą telefonu komórkowego,
tabletu, PC lub system automatyki domowej.
Urządzenia Shelly® mogą pracować samodzielnie w lokalnej
sieci WiFi lub mogą być obsługiwane za pośrednictwem usług
automatyki domowej w chmurze.
Shelly Cloud to usługa, do której można uzyskać dostęp za
pomocą aplikacji mobilnej Android lub iOS, lub za pomocą
dowolnej przeglądarki internetowej pod adresem :
https://home.shelly.cloud/.
Urządzenia Shelly® mogą być kontrolowane i monitorowane
zdalnie z dowolnego miejsca, w którym użytkownik ma
połączenie z Internetem, o ile urządzenia są podłączone do
routera WiFi i Internetu.
Urządzenia Shelly® mają wbudowany interfejs sieciowy
dostępny pod adresem http://192.168.33.1 po podłączeniu
bezpośrednio do punktu dostępowego urządzenia lub pod
adresem IP urządzenia w lokalnej sieci Wi-Fi. Wbudowany
interfejs sieciowy może być używany do monitorowania i sterowania urządzeniem, a także do dostosowywania jego ustawień.
Page 3
Urządzenia Shelly® mogą komunikować się bezpośrednio z
innymi urządzeniami WiFi za pośrednictwem protokołu HTTP.
Interfejs API jest dostarczany przez Allterco Robotics EOOD.
Więcej informacji można znaleźć na stronie:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview.
Urządzenia Shelly® są dostarczane z fabrycznie zainstalowanym
oprogramowaniem sprzętowym. Jeśli aktualizacje
oprogramowania sprzętowego są niezbędne do utrzymania
zgodności urządzeń, w tym aktualizacje zabezpieczeń, Allterco
Robotics EOOD zapewni aktualizacje bezpłatnie za
pośrednictwem wbudowanego interfejsu internetowego
urządzenia lub aplikacji mobilnej Shelly gdzie dostępne są
informacje o aktualnej wersji oprogramowania sprzętowego.
Użytkownik ponosi wyłączną odpowiedzialność za
zainstalowanie lub nieaktualizowanie oprogramowania
sprzętowego urządzenia. Allterco Robotics EOOD nie ponosi
odpowiedzialności za brak zgodności urządzenia spowodowany
brakiem zainstalowania przez użytkownika dostarczonych
aktualizacji w odpowiednim czasie.
Shelly Plus Plug S to inteligentna wtyczka/gniazdo z pomiarem
mocy i zabezpieczeniem przed przegrzaniem, która umożliwia
zdalne sterowanie urządzeniami elektrycznymi za pomocą
telefonu komórkowego, tabletu, laptopa lub systemu
automatyki domowej. Może pracować samodzielnie w lokalnej
sieci Wi-Fi lub może być obsługiwana za pośrednictwem usług
automatyki domowej w chmurze.
Page 4

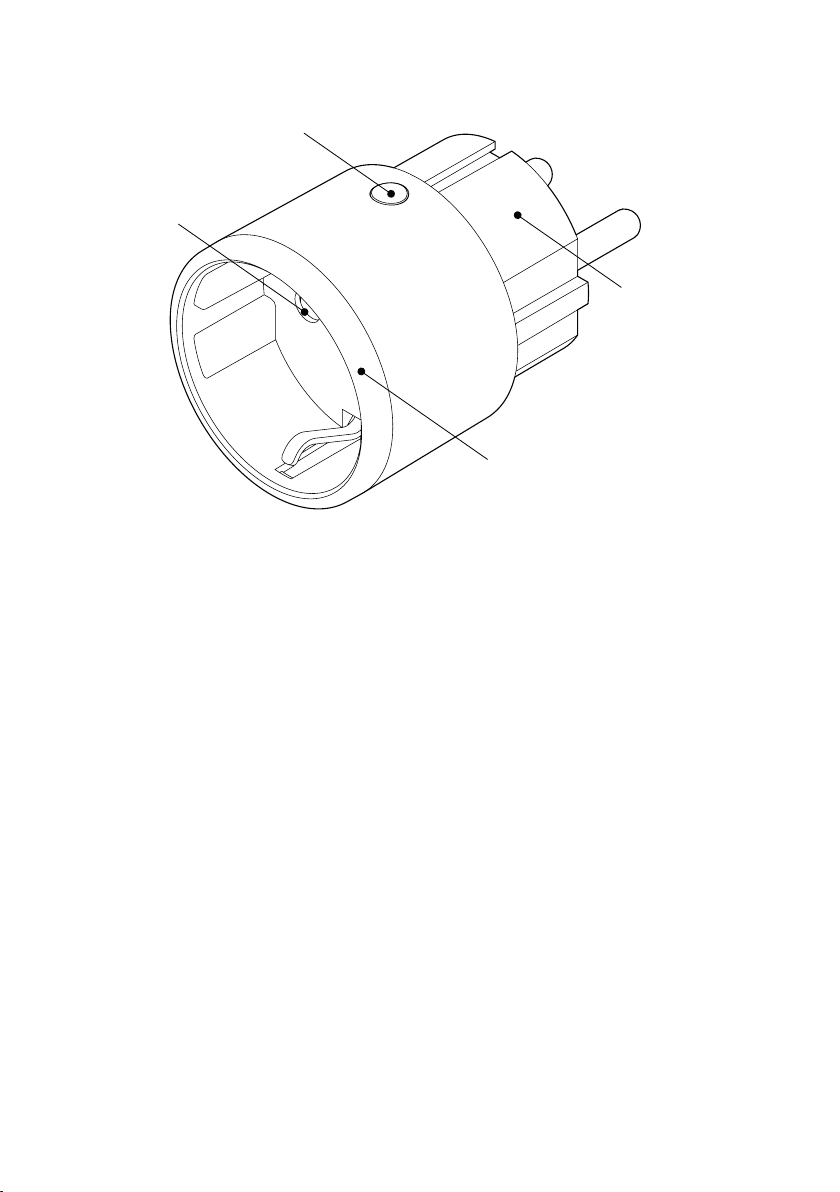

Schemat produktu
B
A
A: Gniazdo
B: Przycisk sterujący
C: Wtyczka
D: Pierścień sygnalizacyjny LED
C
D
Instrukcja instalacji
UWAGA! Produkt jest przeznaczony wyłącznie do użytku
wewnątrz
UWAGA! Chronić produkt przed brudem i wilgocią! Nie używaj
produktu w wilgotnym środowisku!
UWAGA! Nie pozwalać dzieciom bawić się produktem, w szczególności przyciskiem sterującym!
UWAGA! Produktu należy używać wyłącznie z siecią elektryczną
i urządzeniami zgodnymi z obowiązującymi przepisami. Zwarcie
w sieci elektrycznej lub w jakimkolwiek urządzeniu podłączonym
do tego produktu może spowodować jego uszkodzenie.
Page 5
UWAGA! Nie należy podłączać produktu do urządzeń
przekraczających podane maksymalne obciążenie!
UWAGA! Nie wolno podłączać urządzeń do siebie!
UWAGA! Produkt należy podłączać wyłącznie w sposób
przedstawiony w niniejszej instrukcji. Każda inna metoda może
spowodować uszkodzenie i/lub obrażenia ciała.
1.Włóż wtyczkę Shelly Plus Plug S do gniazda zasilania bez
podłączonego urządzenia/obciążenia.
2.Pierścień wskaźnika LED zacznie migać na niebiesko,
wskazując, że wtyczka znajduje się w trybie punktu dostępowego
(AP). Możesz uzyskać dostęp do wbudowanego interfejsu
internetowego pod adresem http://192.168.33.1 w sieci WiFi
utworzonej przez urządzenie (ShellyPlusPlugS-XXXXXXXXXXXX)
i używać go do sterowania urządzeniem i zmiany jego ustawień.
3.Po tym czasie możesz podłączyć urządzenie do wtyczki.
4.Aby włączyć urządzenie, naciśnij krótko przycisk sterowania.
Pierścień wskaźnika LED zaświeci się. Kolor światła zależy od
obciążenia (sprawdź wskazanie LED poniżej).. Naciśnij ponownie
przycisk sterowania, aby wyłączyć urządzenie. Wskaźnik LED
powróci do poprzedniego stanu.
Czyszczenie
UWAGA! Przed przystąpieniem do czyszczenia wtyczki należy
wyłączyć zasilanie podłączonego urządzenia, odłączyć je od
zasilania i dopiero wtedy odłączyć urządzenie. Nigdy nie czyść
wtyczki, jeśli jest podłączona do zasilania!
Do czyszczenia wtyczki należy używać wilgotnej, miękkiej
ściereczki. Nie należy używać silnych detergentów.
UWAGA! Nie zanurzać wtyczki ani nie myć jej pod bieżącą wodą!
Page 6
Pierwsze użycie
Jeśli zdecydujesz się używać wtyczki z aplikacją mobilną Shelly
Smart Control i usługą w chmurze, instrukcje dotyczące
podłączania urządzenia do chmury i sterowania nim za
pośrednictwem aplikacji Shelly Smart Control można znaleźć w
przewodniku w aplikacji mobilnej.
Aplikacja mobilna Shelly i usługa Shelly Cloud nie są warunkiem
prawidłowego działania wtyczki. Wtyczka może być używana
samodzielnie lub z różnymi innymi platformami i protokołami
automatyki domowej.
UWAGA! Nie pozwalaj dzieciom bawić się przyciskami/
przełącznikami podłączonymi do urządzenia. Urządzenia do
zdalnego sterowania Shelly (telefony komórkowe, tablety,
komputery PC) należy trzymać z dala od dzieci.
Opis działania wskaźników LED
1.Przy pierwszym podłączeniu - wskaźnik miga na niebiesko,
wskazując tryb połączenia z aplikacją. Ponowne podłączeniu lub
połączeniu z siecią Wi-Fi - wskaźnik miga na czerwono.
2.Włączone wyjście wtyczki- płynna zmiana koloru wskazująca
zużycie energii. Użytkownik może wybrać poziom jasności
wskaźnika (domyślnie ustawiona na 100%):
a.Kolor zielony - 0% ustawionego limitu mocy,
b.Kolor żółty- 50 % ustawionego limitu mocy ,
c.Kolor czerwony- 100% ustawionego limitu mocy
d.Kolor niestandardowy (kolor domyślny- zielony, domyślna
jasność - 100%).
e.Wskaźnik wyłączony
3.Wyłączone wyjście wtyczki
a.Wskaźnik wyłączony (domyślne ustawienie),
b.Kolor niestandardowy (domyślny kolor -czerwony, domyślna
jasność - 100%).
Page 7
4.Naciśnięty i przytrzymany przez 3 sekundy przycisk
sterowania (tylko gdy wyjście urządzenia jest wyłączone):
a.Wskaźnik zamiga 3 razy na czerwoni, wskazując, że wtyczka nie
jest podłączona do sieci Wi-Fi.
b.Wskaźnik zamiga 3 razy na żółto, wskazując, że wtyczka jest
podłączona do sieci Wi-Fi, ale nie do Shelly Cloud.
c.Wskaźnik zamiga 3 razy na zielono, wskazując, że wtyczka jest
podłączona do Shelly Cloud.
Przycisk sterowania - zasady obsługi
- Naciśnij, aby włączyć/wyłączyć podłączone urządzenie.
- Naciśnij i przytrzymaj przez 3 sekundy, aby sprawdzić status
urządzenia*.
- Naciśnij i przytrzymaj przez 5 sekund, aby aktywować aplikację
AP urządzenia**.
- Naciśnij i przytrzymaj przez 10 sekund, aby przywrócić
ustawienia fabryczne**.
* Tylko gdy wyjście jest wyłączone.
** Tylko w ciągu 1 minuty po podłączeniu/zasileniu urządzenia.
Page 8
Specyfikacja
- Wymiary (HxWxD): 44x44x70 mm / 1.73x1.73x2.75 in
- Waga: 60 g / 2.08 oz
- Kompatybilne gniazda: CEE 7/1, CEE 7/3 (typ F / Schuko) lub CEE
7/5 (typ E)
- Kompatybilne wtyczki: CEE 7/2, CEE 7/4 (Typ F / Schuko), CEE
7/7, CEE 7/16 (Typ C) lub CEE 7/17
- Temperatura pracy: od -20 °C do 40 °C / od -4 °F do 104 °F
- Wilgotność robocza: od 30% do 70% wilgotności względnej
- Maks. wysokość: 2000 m / 6.562 ft
- Zasilanie: 230 VAC ±10 %, 50/60 Hz
- Zużycie energii elektrycznej: < 1 W
Maks. natężenie prądu: 12 A
- Maks. moc: 2500 W (tylko obciążenie rezystancyjne)
- Zabezpieczenie przed przegrzaniem: Tak
- Ochrona przed przeciążeniem: Tak
- Pomiar mocy: Tak
- Pasmo RF: 2400 - 2495 MHz
- Maks. Moc RF: < 20 dBm
- Protokół Wi-Fi: 802.11 b/g/n
- Zasięg działania Wi-Fi (w zależności od warunków lokalnych):
- do 50 m / 160 stóp na zewnątrz
- do 30 m / 100 stóp w pomieszczeniach
- Protokół Bluetooth: 4.2
- Zasięg działania Bluetooth (w zależności od warunków
lokalnych):
- do 30 m / 100 stóp na zewnątrz
- do 10 m / 33 ft wewnątrz pomieszczeń
- PROCESOR: ESP32
- Pamięć flash: 4 MB
- Harmonogramy: 20
- Webhooks (akcje URL): 20 z 5 adresami URL na hak
- Skrypty: mJS
MQTT: Tak
Page 9
Uproszczona deklaracja zgodności
Producent: Allterco Robotics EOOD
Adres: 103 Cherni vrah Blvd., 1407 Sofia, Bulgaria
Produkt:Wtyczka nowej generacji Wi-Fi Shelly
Model: Plus Plug S
Częstotliwość radiowa:2400 - 2495 MHz
Maksymalna moc częstotliwości radiowej:< 20 dBm
Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą
dyrektywę 1999/5/WE.
Deklaracja zgodności dostępna na stronie internetowej:
https://files.innpro.pl/Shelly
Page 10
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.
Produkt należy regularnie konserwować (czyścić) we własnym zakresie
lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie
użytkownika. W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy
regularnie, minimum raz na tydzień oceniać odmienność stanu
fizycznego produktu od fizycznie nowego produktu. W przypadku
wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć
kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej
konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności
może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie
ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.
https://serwis.innpro.pl/gwarancja
