SHELLY Plus I4 DC Wi-Fi User guide [pl]

Shelly PLUS i4 DC

Instrukcja obsługi

Przeczytaj przed użyciem

Niniejszy dokument zawiera ważne informacje techniczne i dotyczące
bezpieczeństwa związane z urządzeniem, jego bezpiecznym
użytkowaniem i instalacją.
UWAGA! Przed rozpoczęciem instalacji należy uważnie i w całości
przeczytać niniejszą instrukcję oraz wszelkie inne dokumenty dołączone
do urządzenia. Nieprzestrzeganie procedur instalacji może prowadzić
do nieprawidłowego działania, zagrożenia zdrowia i życia, naruszenia
prawa lub odmowy gwarancji prawnej i/lub handlowej (jeśli dotyczy).
Shelly Europe Ltd. nie ponosi odpowiedzialności za jakiekolwiek straty
lub szkody w przypadku nieprawidłowej instalacji lub niewłaściwego
działania tego urządzenia z powodu nieprzestrzegania instrukcji obsługi
i bezpieczeństwa zawartych w niniejszej instrukcji.

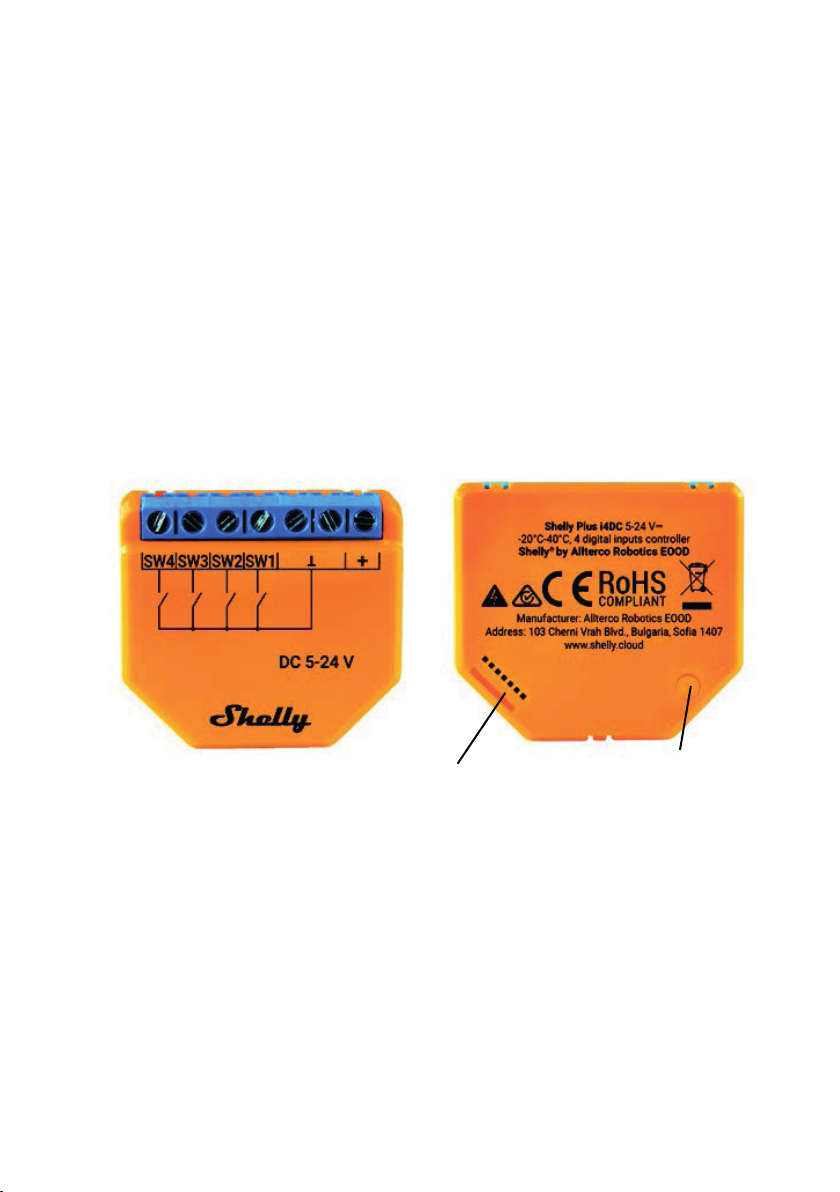

Widok z przodu Widok z tyłu

Interfejs

Przycisk Reset

szeregowy

Wprowadzenie do produktu
Shelly® to linia innowacyjnych urządzeń zarządzanych
mikroprocesorem, które umożliwiają zdalne sterowanie obwodami
elektrycznymi za pomocą telefonu komórkowego, tabletu,
komputera PC lub systemu automatyki domowej. Urządzenia
Shelly® mogą pracować samodzielnie w lokalnej sieci Wi-Fi lub
mogą być obsługiwane za pośrednictwem usług automatyki
domowej w chmurze. Shelly Cloud to usługa, do której można uzy­skać dostęp za pomocą aplikacji mobilnej na Androida lub iOS lub
za pomocą dowolnej przeglądarki internetowej pod adresem
https://control.shelly.com/.

Urządzenia Shelly® mogą być dostępne, kontrolowane i
monitorowane zdalnie z dowolnego miejsca, w którym użytkownik
ma połączenie z Internetem, o ile urządzenia są podłączone do
routera Wi-Fi i Internetu. Urządzenia Shelly® mają wbudowany
interfejs sieciowy dostępny pod adresem http://192.168.33.1 po
podłączeniu bezpośrednio do punktu dostępowego urządzenia lub
pod adresem IP urządzenia w lokalnej sieci Wi-Fi. Wbudowany
interfejs sieciowy może być używany do monitorowania i
sterowania urządzeniem, a także do dostosowywania jego
ustawień.
Urządzenia Shelly® mogą komunikować się bezpośrednio z innymi
urządzeniami Wi-Fi za pośrednictwem protokołu HTTP. Interfejs API
jest dostarczany przez Shelly Europe Ltd. Aby uzyskać więcej
informacji, odwiedź: https://shelly-api-docs.shelly.cloud/#shelly-fa­mily-overview Urządzenia Shelly® są dostarczane z fabrycznie
zainstalowanym oprogramowaniem układowym.

Jeśli aktualizacje oprogramowania układowego są niezbędne do
utrzymania zgodności urządzeń, w tym aktualizacje zabezpieczeń,
Shelly Europe Ltd. zapewni aktualizacje bezpłatnie za
pośrednictwem wbudowanego interfejsu internetowego
urządzenia lub aplikacji mobilnej Shelly, gdzie dostępne są
informacje o aktualnej wersji oprogramowania układowego. Wybór
zainstalowania lub nie aktualizacji oprogramowania sprzętowego
urządzenia jest wyłączną odpowiedzialnością użytkownika. Shelly
Europe Ltd. nie ponosi odpowiedzialności za brak zgodności
urządzenia spowodowany brakiem zainstalowania przez
użytkownika dostarczonych aktualizacji w odpowiednim czasie.

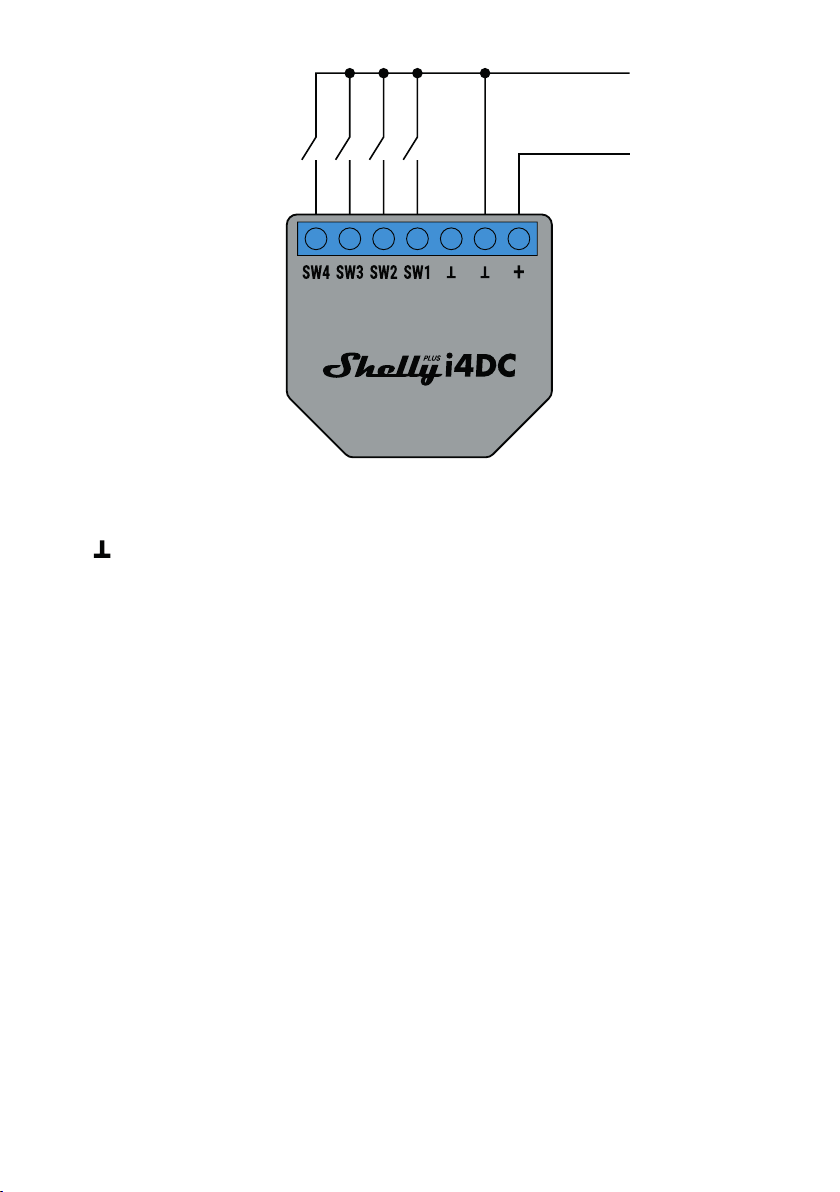

Schematy

5 V – 24 V

Rys. 1

Legenda

• +: Zacisk dodatni / przewód

•

: Zacisk ujemny

• -: Przewód ujemny

• SW1, SW2, SW3, SW4: Zaciski przełączników

–

+

Instrukcja instalacji
Shelly Plus i4DC (Urządzenie) jest zasilanym prądem stałym
wejściem przełącznika Wi-Fi zaprojektowanym do sterowania
innymi urządzeniami przez Internet. Można go zamontować w
standardowej konsoli ściennej, za włącznikami światła lub w innych
miejscach o ograniczonej przestrzeni.
UWAGA! Montaż/instalacja urządzenia musi być przeprowadzona z
zachowaniem ostrożności przez wykwalifikowanego elektryka.
UWAGA! Niebezpieczeństwo porażenia prądem. Należy upewnić
się, że napięcie na przewodach nie przekracza 24 VDC. Do zasilania
urządzenia należy używać wyłącznie stabilizowanego napięcia.
UWAGA! Każda zmiana połączeń musi być wykonywana po
upewnieniu się, że na zaciskach urządzenia nie ma napięcia.
UWAGA! Urządzenia należy używać wyłącznie z siecią elektryczną i
urządzeniami zgodnymi z obowiązującymi przepisami. Zwarcie w
sieci elektrycznej lub w jakimkolwiek urządzeniu podłączonym do
urządzenia może spowodować jego uszkodzenie.

UWAGA! Urządzenie należy podłączać wyłącznie w sposób
przedstawiony w niniejszej instrukcji. Każda inna metoda może
spowodować uszkodzenie i/lub obrażenia ciała.

UWAGA! Nie należy instalować urządzenia w miejscach, w których
może ono ulec zamoczeniu. Podłącz przełącznik lub przycisk do
zacisku SW urządzenia i przewodu ujemnego, jak pokazano na
rys. 1.
Podłącz przewód ujemny do zacisku , a przewód dodatni do
zacisku + urządzenia.
UWAGA! Nie należy podłączać wielu przewodów do jednego
zacisku.

Rozwiązywanie problemów
W przypadku napotkania problemów z instalacją lub obsługą Shelly
Plus i4DC, należy sprawdzić stronę bazy wiedzy:
https://kb.shelly.cloud/knowledge-base/shelly-plus-i4dc

Pierwsze włączenie
Jeśli zdecydujesz się używać urządzenia z aplikacją mobilną Shelly
Smart Control i usługą w chmurze, instrukcje dotyczące podłączania
urządzenia do chmury i sterowania nim za pomocą aplikacji Shelly
Smart Control można znaleźć w przewodniku po aplikacji mobilnej.
Aplikacja mobilna Shelly i usługa Shelly Cloud nie są warunkiem
prawidłowego działania urządzenia. To urządzenie może być
używane samodzielnie lub z różnymi innymi platformami i
protokołami automatyki domowej.

UWAGA! Nie pozwalaj dzieciom bawić się przyciskami/
przełącznikami podłączonymi do urządzenia. Urządzenia do
zdalnego sterowania Shelly (telefony komórkowe, tablety,
komputery PC) należy trzymać z dala od dzieci.

Specyfikacja

- Zasilanie: 5 - 24 VDC (stabilizowane)

- Wymiary (wys. x szer. x gł.): 42x37x17 mm

- Temperatura pracy: od -20°C do 40°C

- Maksymalna wysokość: 2000 m

- Zużycie energii elektrycznej: < 1 W

- Obsługa wielu kliknięć: Do 12 możliwych działań (3 na przycisk)

- Wi-Fi: Tak

- Bluetooth: Tak

- Pasmo RF: 2400 - 2495 MHz

- Maks. Moc RF: < 20 dBm

- Protokół Wi-Fi: 802.11 b/g/n

- Zasięg działania Wi-Fi (w zależności od warunków lokalnych):
* do 50 m na zewnątrz
* do 30 m w pomieszczeniach

- Protokół Bluetooth: 4.2

- Zasięg działania Bluetooth (w zależności od warunków lokalnych):
* do 30 m na zewnątrz
* do 10 m w pomieszczeniach

- Obsługa skryptów (mjs): Tak

- MQTT: Tak

- Webhooks (akcje URL): 20 z 5 adresami URL na hak

- CPU: ESP32

- Pamięć flash: 4 MB

Deklaracja zgodności

Niniejszym Shelly Europe Ltd. (dawniej Allterco Robotics EOOD)
oświadcza, że typ urządzenia radiowego Shelly Plus i4DC jest
zgodny z dyrektywą 2014/53/UE, 2014/35/UE, 2014/30/UE,
2011/65/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod
następującym adresem internetowym:
https:/shelly.link/Plus-i4DC_DoC
Producent: Shelly Europe Ltd.
Adres: 103 Cherni vrah Blvd., 1407 Sofia, Bułgaria
Tel: [phone]
E-mail: [email protected]
Oficjalna strona internetowa: https://www.shelly.com
Zmiany danych kontaktowych są publikowane przez Producenta na
oficjalnej stronie internetowej.
https://www.shelly.com
Wszelkie prawa do znaku towarowego Shelly® i inne prawa
intelektualne związane z tym urządzeniem należą do Shelly Europe
Ltd., Inc.

Uproszczona deklaracja zgodności

Producent: ALLTERCO ROBOTICS EOOD, UIC 202320104
Adres: 1407 Sofia, 103 Cherni Vrah Blvd., Bulgaria

Produkt: Smart Switch
Model: Shelly Plus i4 DC

Częstotliwość radiowa: 2400 - 2495 MHz
Maks. moc częstotliwości radiowej: <20 dBm

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw
członkowskich dotyczących udostępniania na rynku urządzeń radiowych i
uchylającą dyrektywę 1999/5/WE.
Deklaracja zgodności dostępna na stronie internetowej:

https://files.innpro.pl/Shelly

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie
lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie
użytkownika. W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy
regularnie, minimum raz na tydzień oceniać odmienność stanu
fizycznego produktu od fizycznie nowego produktu. W przypadku
wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć
kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej
konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności
może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie
ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

https://serwis.innpro.pl/gwarancja

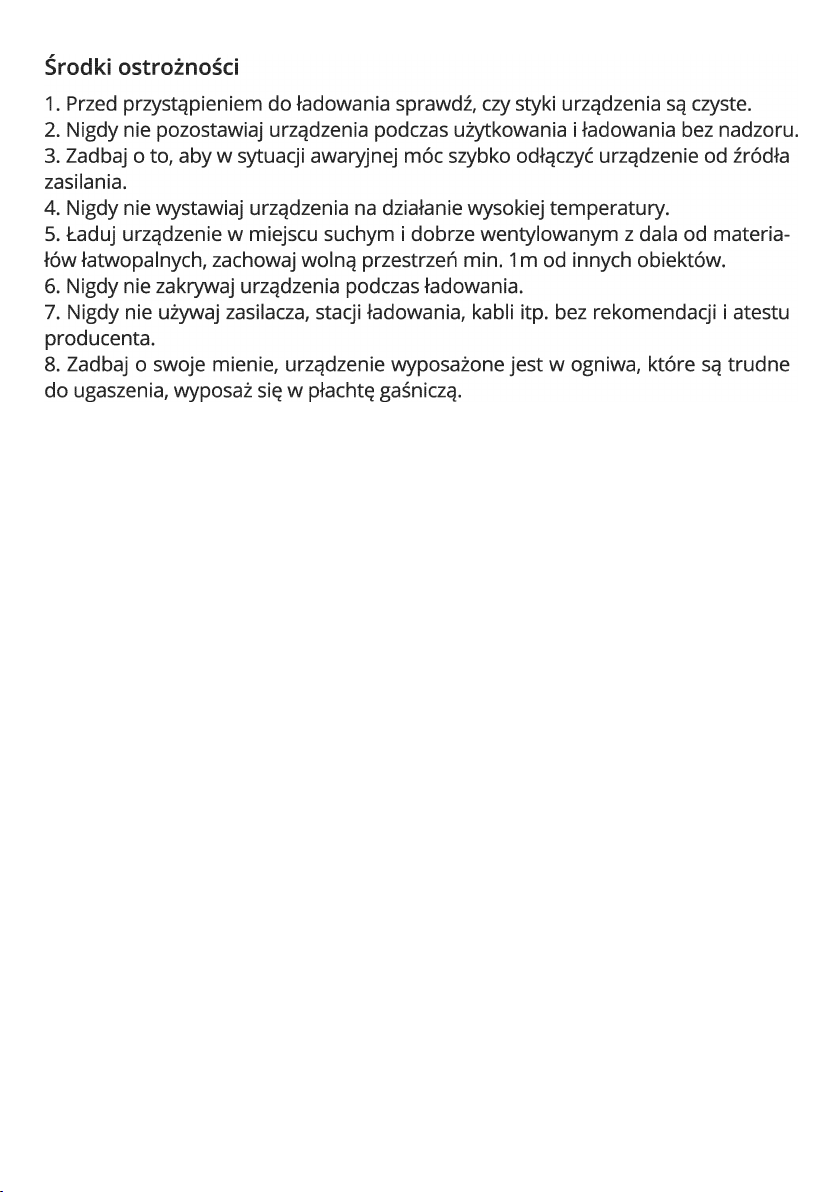

Akumulator LI-ION

Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z
uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i
użytkowania. Producent określa maksymalny czas pracy urządzenia w
warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla
urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w
rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada
urządzenia a cecha produktu. Aby zachować maksymalną żywotność
akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,18V lub
15% ogólnej pojemności. Niższe wartości, jak np. 2,5V dla ogniwa uszkadzają
je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania
akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc
należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w
miejscu suchym, z dala od słońca i ujemnych temperatur.

Akumulator LIPO

Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy), który
z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i
użytkowania. Producent określa maksymalny czas pracy urządzenia w
warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla
urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w
rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada
urządzenia a cecha produktu. Aby zachować maksymalną żywotność
akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,5V lub
5% ogólnej pojemności. Niższe wartości, jak np 3,2V dla ogniwa uszkadzają je
trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania
akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc
należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w
miejscu suchym, z dala od słońca i ujemnych temperatur.
