Page 1

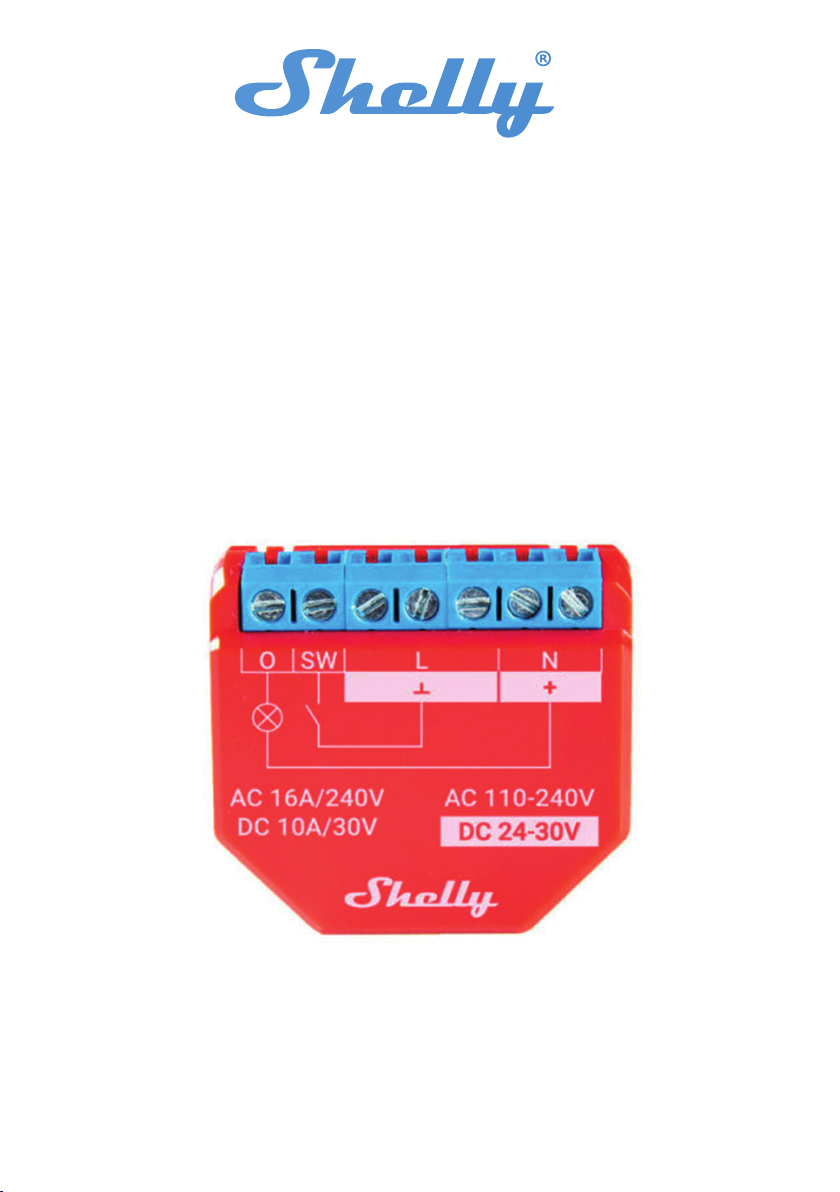

Przekaźnik z pomiarem mocy Shelly
Plus 1PM WIFI
Instrukcja obsługi
Page 2
Przeczytaj przed użyciem
Niniejszy dokument zawiera ważne informacje techniczne i dotyczące bezpieczeństwa urządzenia, jego bezpiecznego użytkowania i instalacji.
UWAGA! Przed rozpoczęciem instalacji należy uważnie i w całości przeczytać
niniejszą instrukcję oraz wszelkie inne dokumenty dołączone do urządzenia.
Nieprzestrzeganie procedur instalacji może prowadzić do nieprawidłowego
działania, zagrożenia zdrowia i życia, naruszenia prawa lub odmowy gwarancji
prawnej i/lub handlowej (jeśli dotyczy). Allterco Robotics EOOD nie ponosi odpowiedzialności za jakiekolwiek straty lub szkody w przypadku nieprawidłowej instalacji lub niewłaściwego działania tego urządzenia z powodu nieprzestrzegania
instrukcji obsługi i bezpieczeństwa zawartych w niniejszej instrukcji.
Wprowadzenie do produktu
Shelly® to linia innowacyjnych urządzeń zarządzanych mikroprocesorem, które
umożliwiają zdalne sterowanie obwodami elektrycznymi za pomocą telefonu
komórkowego, tabletu, komputera lub systemu automatyki domowej. Urządzenia
Shelly® mogą pracować samodzielnie w lokalnej sieci Wi-Fi lub mogą być obsługiwane za pośrednictwem usług automatyki domowej w chmurze. Shelly Cloud to
usługa, do której można uzyskać dostęp za pomocą aplikacji mobilnej na Androida
lub iOS lub za pomocą dowolnej przeglądarki internetowej pod adresem
https://home.shelly.cloud/. Do urządzeń urządzenia Shelly® można uzyskać
dostęp, sterować nim i monitorować je zdalnie z dowolnego miejsca, w którym
użytkownik ma połączenie z Internetem. Urządzenia Shelly® mają wbudowany
interfejs sieciowy dostępny pod adresem http://192.168.33.1 po podłączeniu
bezpośrednio do punktu dostępowego urządzenia lub pod adresem IP urządzenia
w lokalnej sieci Wi-Fi. Wbudowany interfejs sieciowy może być używany do monitorowania i sterowania urządzeniem, a także do dostosowywania jego ustawień.
Urządzenia Shelly® mogą komunikować się bezpośrednio z innymi urządzeniami
Wi-Fi poprzez protokół HTTP. Interfejs API jest dostarczany przez Allterco Robotics
EOOD. Więcej informacji można znaleźć na stronie:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Urządzenia Shelly®
są dostarczane z fabrycznie zainstalowanym oprogramowaniem sprzętowym. Jeśli
aktualizacje oprogramowania sprzętowego są niezbędne do utrzymania zgodności urządzeń, w tym aktualizacje zabezpieczeń, Allterco Robotics EOOD zapewni
aktualizacje bezpłatnie za pośrednictwem wbudowanego interfejsu internetowego urządzenia lub aplikacji mobilnej Shelly, gdzie dostępne są informacje o aktualnej wersji oprogramowania sprzętowego. Użytkownik ponosi wyłączną odpowiedzialność za zainstalowanie lub nieaktualizowanie oprogramowania sprzętowego
urządzenia. Allterco Robotics EOOD nie ponosi odpowiedzialności za brak zgodności urządzenia spowodowany brakiem zainstalowania przez użytkownika dostarczonych aktualizacji w odpowiednim czasie.
Page 3

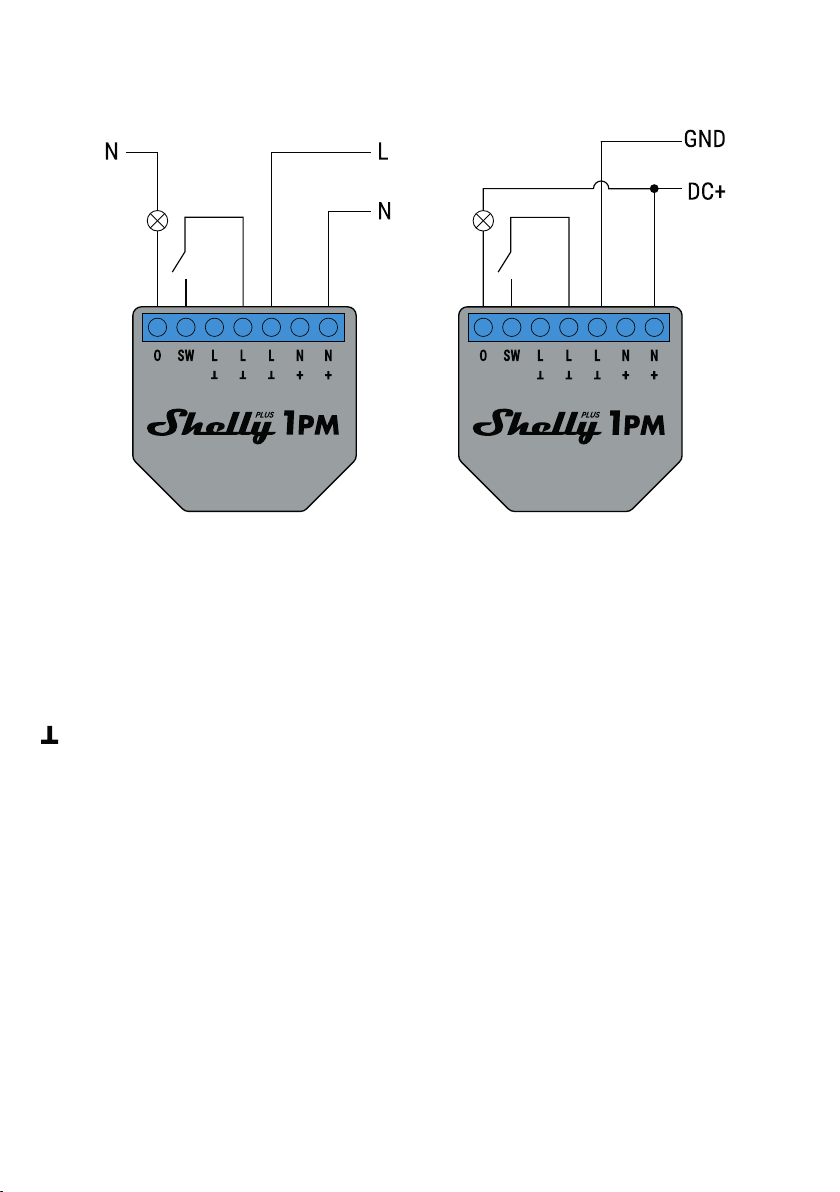

Schemat
Obr. 1 Obr. 2
Zaciski urządzenia:
O: Zacisk wyjścia przekaźnika
SW: Zacisk wejściowy przełącznika
L: Zaciski pod napięciem (110-240 V)
N: Zaciski neutralne
: Zaciski uziemienia DC
+: Zaciski dodatnie DC (24-30 V)
Przewody:
N: Przewód neutralny
L: Przewód pod napięciem (110-240 VAC)
GND: Przewód uziemienia DC
DC+: Przewód dodatni DC (24-30 V)
Page 4
Instrukcja instalacji

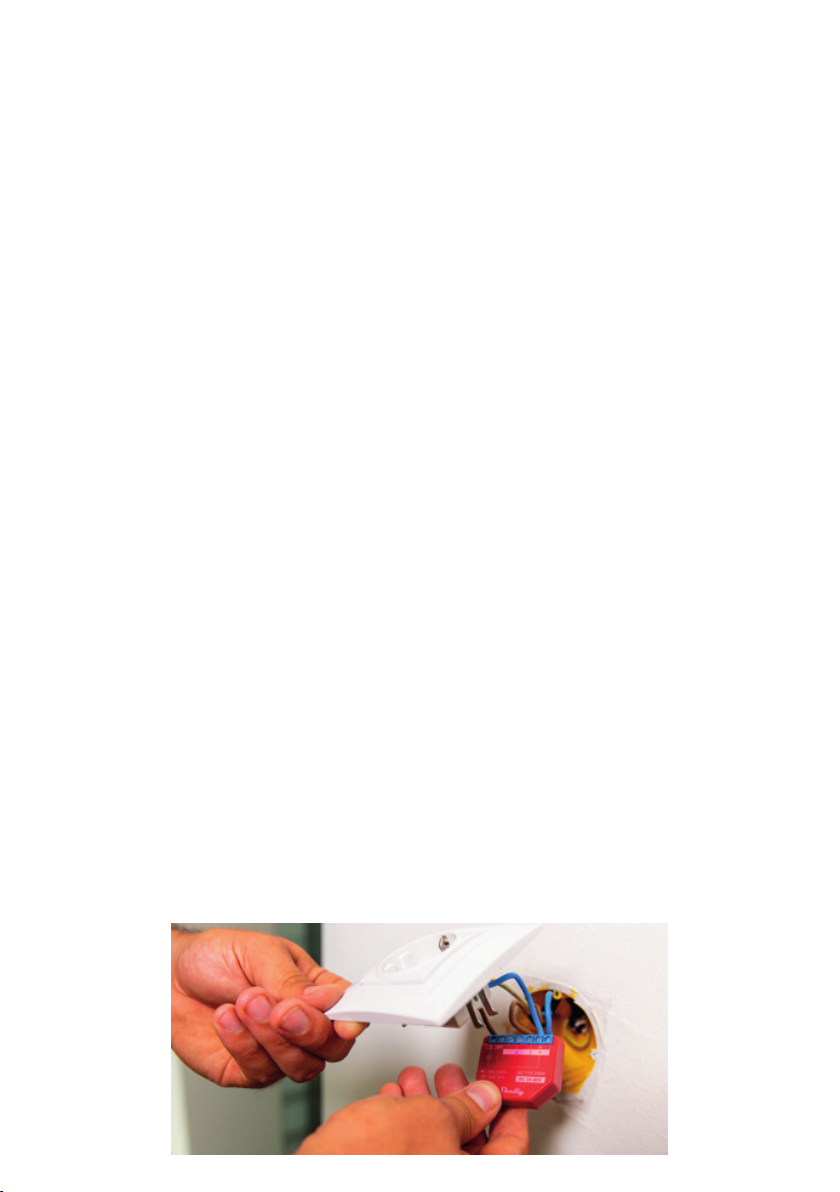

Shelly Plus 1PM to niewielkich rozmiarów inteligentny przełącznik z pomiarem
mocy, który umożliwia zdalne sterowanie urządzeniami elektrycznymi. Można go
zamontować w standardowych elektrycznych puszkach ściennych, za gniazdkami
elektrycznymi i włącznikami światła lub w innych miejscach o ograniczonej przestrzeni.
UWAGA! Niebezpieczeństwo porażenia prądem. Montaż/instalacja urządzenia do
sieci elektrycznej musi być wykonana z zachowaniem ostrożności przez wykwalifikowanego elektryka.
UWAGA! Niebezpieczeństwo porażenia prądem. Każda zmiana połączeń musi być
wykonywana po upewnieniu się, że na zaciskach urządzenia nie ma napięcia.
UWAGA! Urządzenia należy używać wyłącznie z siecią elektryczną i urządzeniami
zgodnymi z obowiązującymi przepisami. Zwarcie w sieci elektrycznej lub w jakimkolwiek urządzeniu podłączonym do urządzenia może spowodować jego uszkodzenie.
UWAGA! Nie wolno podłączać urządzenia do odbiorników przekraczających
podane maksymalne obciążenie!
UWAGA! Urządzenie należy podłączać wyłącznie w sposób przedstawiony w niniejszej instrukcji. Każda inna metoda może spowodować uszkodzenie i/lub obrażenia ciała.
UWAGA! Nie należy instalować urządzenia w miejscach, w których może ono ulec
zamoczeniu.
ZALECENIE: Urządzenie należy podłączyć za pomocą solidnych kabli jednożyłowych o podwyższonej odporności termicznej izolacji nie mniejszej niż PVC T105°C
(221°F).
Przed rozpoczęciem montażu/instalacji urządzenia, należy sprawdzić, czy wyłączniki są wyłączone i czy na ich zaciskach nie ma napięcia. Można to zrobić za
pomocą testera fazy lub multimetru. Po upewnieniu się, że nie ma napięcia,
można przystąpić do podłączania kabli. W przypadku korzystania z zasilania
prądem przemiennym podłącz obciążenie do zacisku O urządzenia i przewodu
neutralnego, jak pokazano na obr. 1. Podłącz przewód pod napięciem do zacisku
L urządzenia. Podłącz przewód neutralny do zacisku N urządzenia. Podłącz przełącznik lub przycisk do zacisku SW urządzenia i dowolnego z nieużywanych
zacisków L urządzenia.
Page 5
W przypadku korzystania z zasilania prądem stałym należy podłączyć przewody w
sposób pokazany na obr. 2. Podłącz obciążenie do zacisku O urządzenia i przewodu DC+. Podłącz przewód GND do zacisku urządzenia.
Podłącz przewód DC+ do zacisku + urządzenia. Podłącz przełącznik do SW i
dowolnego z nieużywanych zacisków urządzenia.
UWAGA! Należy używać tylko jednofazowego obwodu prądu przemiennego. Nie
używaj mieszanych obwodów AC i DC.
ZALECENIE: W przypadku urządzeń indukcyjnych, które powodują skoki napięcia
podczas włączania/wyłączania, takich jak silniki elektryczne, wentylatory, odkurzacze i podobne, równolegle do urządzenia należy podłączyć tłumik RC (0,1 μF /
100Ω / 1/2 W / 600 VAC). Odłącznik RC można kupić na stronie
https://www.shelly.cloud/en/products/shop/rc-snubber.
Pierwsze włączenie
Jeśli zdecydujesz się używać urządzenia z aplikacją mobilną Shelly Cloud i usługą
Shelly Cloud, instrukcje dotyczące podłączania urządzenia do chmury i sterowania nim za pośrednictwem aplikacji Shelly można znaleźć w "Przewodniku po
aplikacji". https://kb.shelly.cloud/knowledge-base/application-guide
Aplikacja mobilna Shelly i usługa Shelly Cloud nie są warunkiem prawidłowego
działania urządzenia. Urządzenie może być używane samodzielnie lub z różnymi
innymi platformami i protokołami automatyki domowej.
UWAGA! Nie pozwalaj dzieciom bawić się przyciskami/przełącznikami podłączonymi do urządzenia. Trzymaj urządzenia do zdalnego sterowania Shelly (telefony
komórkowe, tablety, komputery) z dala od dzieci.
Specyfikacja
Wymiary: 37x42x16
Temperatura pracy: -20°C do 40°C
Wilgotność pracy: od 30% do 70% wilgotności względnej
Maks. wysokość: 2000 m
Zasilanie AC: 110 - 240 V, 50/60 Hz
Zasilanie DC: 24 - 30 V
Zużycie energii elektrycznej: < 1.2 W
Maks. napięcie przełączania AC: 240 V
Maks. napięcie przełączania DC: 30 V
Maks. prąd przełączania AC: 16 A
Maks. prąd przełączania DC: 10 A
Pomiar mocy: Tak (tylko AC)
Zabezpieczenie przed przeciążeniem: Tak (tylko AC)
Zabezpieczenie nadprądowe: Tak (tylko AC)
Zabezpieczenie przepięciowe: Tak (tylko AC)
Ochrona przed przegrzaniem: Tak
Protokół Wi-Fi: 802.11 b/g/n
Page 6
Zasięg działania Wi-Fi (w zależności od warunków lokalnych):
- do 50 m na zewnątrz
- do 30 m w pomieszczeniach
Protokół Bluetooth: 4.2
Zasięg działania Bluetooth (w zależności od warunków lokalnych):
- do 30 m na zewnątrz
- do 10 m w pomieszczeniach
Procesor: ESP32
Flash: 4 MB
Harmonogramy: 20
Webhooks (akcje URL): 20 z 5 adresami URL na webhook
Obsługa skryptów: mJS
MQTT: Tak
Uproszczona deklaracja zgodności
Producent: Allterco Robotics EOOD
Adres: 103 Cherni vrah Blvd., 1407 Sofia, Bułgaria
Produkt: Przekaźnik z pomiarem mocy
Model: Plus1PM
Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.
Deklaracja zgodności dostępna na stronie internetowej:
https://files.innpro.pl/Shelly
Częstotliwość radiowa: 2400-2495 MHz
Maks. moc częstotliwości radiowej: < 20 dBm
Page 7
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na
stronie internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez
wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku
informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak
poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może
doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za
uszkodzenia wynikające z zaniedbania.
