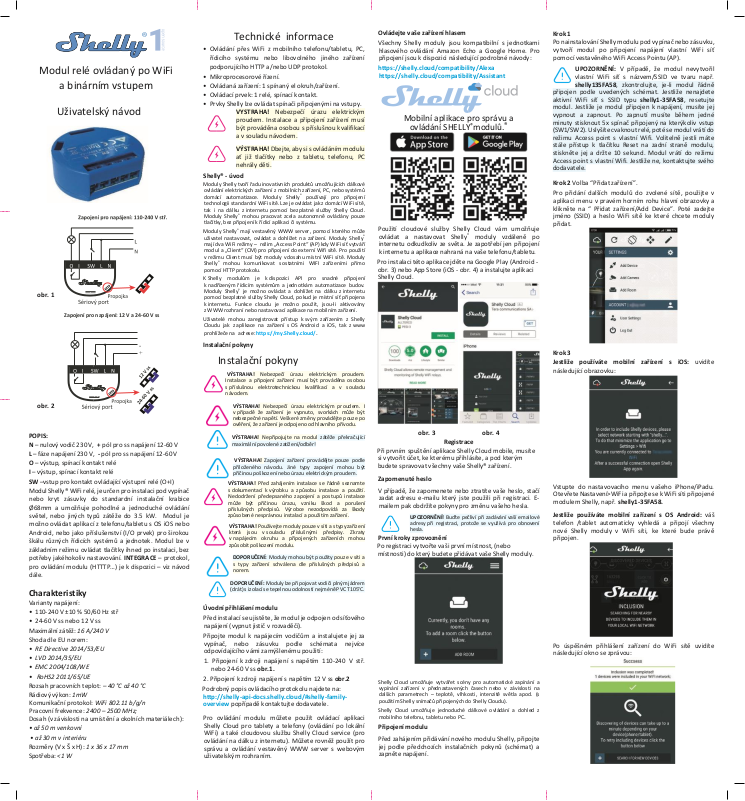

Modul relé ovládaný po WiFi
a binárním vstupem
Uživatelský návod
POPIS:
N – nulový vodič 230 V, + pól pro ss napájení 12-60 V
L – fáze napájení 230 V, - pól pro ss napájení 12-60 V
O – výstup, spínací kontakt relé
I – výstup, spínací kontakt relé
SW –vstup pro kontakt ovládající výstupní relé (O+I)
Modul Shelly® WiFi relé, je určen pro instalaci pod vypínač
nebo kryt zásuvky do standardní instalační krabice
Ø68mm a umožňuje pohodlné a jednoduché ovládání
světel, nebo jiných typů zátěže do 3.5 kW. Modul je
možno ovládat aplikací z telefonu/tabletu s OS iOS nebo
Android, nebo jako příslušenství (I/O prvek) pro širokou
škálu různých řídicích systémů a jednotek. Modul lze v
základním režimu ovládat tlačítky ihned po instalaci, bez
potřeby jakéhokoliv nastavování. INTEGRACE – protokol,
pro ovládání modulu (HTTTP…) je k disp ozici – viz návod
dále.
Charakteristiky
Varianty napájení:
• 110-240 V ±10 % 50/60 Hz stř
• 24-60 V ss nebo 12 V ss
Maximální zátěž: 16 A/240 V
Shoda dle EU norem:
• RE Directive 2014/53/EU
• LVD 2014/35/EU
• EMC 2004/108/WE
• RoHS2 2011/65/UE
Rozsah pracovních teplot: – 40 °C až 40 °C
Rádiový výkon: 1mW
Komunikační protokol: WiFi 802.11 b/g/n
Pracovní frekvence: 2400 – 2500 MHz;
Dosah (v závislosti na umístění a okolních materiálech):
• až 50 m venkovní
• až 30 m v interiéru
Rozměry (V x Š x H): 1 x 36 x 17 mm
Spotřeba: <1 W
Technické informace
• Ovládání přes WiFi z mobilního telefonu/tabletu, PC,
řídicího systému nebo libovolného jiného zařízení
podporujícího HTTP a/nebo UDP protokol.
• Mikroprocesorové řízení.
• Ovládaná zařízení: 1 spínaný el okruh/zařízení.
• Ovládací prvek: 1 relé, spínací kontakt.
• Prvky Shelly lze ovládat spínači připojenými na vstupy.
VYSTRAHA! Nebezpečí úrazu elektrickým
proudem. Instalace a připojení zařízení musí
být prováděna osobou s příslušnou kvalifikací
a v souladu návodem.
VÝSTRAHA! Dbejte, aby si s ovládáním modulu
ať již tlačítky nebo z tabletu, telefonu, PC
nehrály děti.
Shelly® - úvod
Moduly Shelly tvoří řadu inovativních produktů umožňujících dálkové
ovládání elektrických zařízení z mobilních zařízení, PC, nebo systémů
domácí automatizace. Moduly Shelly® používají pro připojení
technologii standardní WiFi sítě. Lze je ovládat jak z domácí WiFi sítě,
tak i na dálku z internetu pomocí bezplatné služby Shelly Cloud.
Moduly Shelly® mohou pracovat zcela autonomně ovládány pouze
tlačítky, bez připojení k řídicí aplikaci či systému.
Moduly Shelly® mají vestavěný WWW server, pomocí kterého může
uživatel nastavovat, ovládat a dohlížet na zařízení. Moduly Shelly®
mají dva WiFi režimy – režim „Access Point“ (AP) kdy WiFi síť vytváří
modul a „Client“ (CM) pro připojení do externí Wifi sítě. Pro použití
v režimu Client musí být moduly v dosahu místní WiFi sítě. Moduly
Shelly® mohou komunikovat s ostatními WIFI zařízeními přímo
pomocí HTTP protokolu.
K Shelly modulům je k dispozici API pro snadné př ipojení
k nadřízeným ří dicím systémům a jednotkám automatizace budov.
Moduly Shelly® je možno ovládat a dohlížet na dálku z internetu
pomocí bezplatné služby Shelly Cloud, pokud je místní síť připojena
k internetu. Funkce cloudu je možno použít, jsou-li aktivovány
z WWW rozhraní nebo nastavovací aplikace na mobilním zařízení.
Uživatelé mohou zaregistrovat přístup k svým z ařízením z Shelly
Cloudu jak z aplikace na zařízení s OS Android a iOS, tak z www
prohlížeče na adrese: https://my.Shelly.cloud/.
Instalační pokyny
Instalační pokyny
VÝSTRAHA! Nebezpečí úr azu elektrickým proudem.
Instalace a připojení zařízení musí být prováděna osobou
s příslušnou elektrotechnickou kvalifikací a v souladu
návodem.
VÝSTRAHA! Nebezpečí úrazu elektrickým proudem. I
v případě že z ařízení je vypnuto, svorkách může být
nebezpečné napětí. Veškeré změny provádějte pouze po
ověření, že zařízení je odpojeno od hlavního přívodu.
VÝSTRAHA! Nepřipojujte na modul z átěže překračující
maximální povolené zatížení/odběr!
VÝSTRAHA! Zapojení zařízení provádějte pouze podle
přiloženého návodu. Jiné typy zapojení mohou být
příčinou poškození nebo úrazu elektrickým proudem.
VÝSTRAHA! Pře d zahájením instalace se řádně seznamte
s dokumentací k výrobku a způsobu instalace a použití.
Nedodržení předepsaného zapojení a postupů instalace
může být příčinou úrazu, vzniku škod a porušení
příslušných předpisů. Výrobce nezodpovídá za škody
způsobené nesprávnou instalací a použitím zařízení.
VÝSTRAHA! Používejte moduly pouze v síti a s typy zařízení
která jsou v souladu příslušnými předpisy. Zkraty
v napájecím okruhu a připojených zařízeních mohou
způsobit poškození modulu.
DOPORUČENÍ: Moduly mohou být použity pouze v síti a
s typy zařízení schválena dl e příslušných předpisů a
norem.
DOPORUČENÍ: Moduly lze připojovat vodiči plným jádrem
(drát) s izolací se tepelnou odolností nejméně PVC T105°C.
Úvodní přihlášení modulu
Před instalací se ujistěte, že modul je odpojen od síťového
napájení (vypnut jistič v rozvaděči).
Připojte modul k napájecím vodičům a instalujete jej za
vypínač, nebo zásuvku podle schémata nejvíce
odpovídajícího vámi zamýšlenému použití:
1. Připojení k zdroji napájení s napětím 110-240 V stř.
nebo 24-60 V ss obr.1.
2. Připojení k zdroji napájení s napětím 12 V ss obr.2
Podrobný popis ovládacího protokolu najdete na:
http://shelly-api-docs.shelly.cloud/#shelly-familyoverview popřípadě kontaktujte dodavatele.
Pro ovládání modulu můžete použít ovládací aplikaci
Shelly Cloud pro tablety a telefony (ovládání po lokální
WiFi) a také cloudovou službu Shelly Cloud service (pro
ovládání na dálku z internetu). Můžete rovněž použít pro
správu a ovládání vestavěný WWW server s webovým
uživatelským rozhraním.
Ovládejte vaše zařízení hlasem
Všechny Shelly moduly jsou kompatibilní s jednotkami
hlasového ovládání Amazon Echo a Google Home. Pro
připojení jsou k dispozici následující podrobné návody:
https://shelly.cloud/compatibility/Alexa
https://shelly.cloud/compatibility/Assistant
Mobilní aplikace pro správu a
ovládání SHELLY®modulů.®
Použití cloudové služby Shelly Cloud vám umožňuje
ovládat a nastavovat Shelly® moduly vzdáleně po
internetu odkudkoliv ze světa. Je zapotřebí jen připojení
k internetu a aplikace nahraná na vaše telefonu/tabletu.
Pro instalaci této aplikace jděte na Google Play (Android -
obr. 3) nebo App Store (iOS - obr. 4) a instalujte aplikaci
Shelly Cloud.
obr. 3 obr. 4
Registrace
Při prvním spuštění aplikace Shelly Cloud mobile, musíte
si vytvořit účet, ke kterému přihlásíte, a pod kterým
budete spravovat všechny vaše Shelly® zařízení.
Zapomenuté heslo
V případě, že zapomenete nebo ztratíte vaše heslo, stačí
zadat adresu e-mailu který jste použili při registraci. Emailem pak obdržíte pokyny pro změnu vašeho hesla.
UPOZORNĚNÍ! Buďte pečliví při zadávání vaší emailové
adresy při registraci, protože se využívá pro obnovení
hesla.
První kroky zprovoznění
Po registraci vytvořte vaši první místnost, (nebo
místnosti) do který budete přidávat vaše Shelly moduly.
Shelly Cloud umožňuje vytvářet scény pro automatické zapínání a
vypínání zařízení v přednastavených časech nebo v závislosti na
dalších parametrech – teplotě, vlhkosti, intenzitě světla apod. (s
použitím Shelly snímačů připojených do Shelly Cloudu).
Shelly Cloud umožňuje jednoduché dálkové ovládání a dohled z
mobilního telefonu, tabletu nebo PC.
Připojení modulu
Před zahájením přidávání nového modulu Shelly, připojte
jej podle předchozích instalačních pokynů (schémat) a
zapněte napájení.
Krok 1
Po nainstalování Shelly modulu pod vypínač nebo zásuvku,
vytvoří modul po připojení napájení vlastní WiFi síť
pomocí vestavěného WiFi Access Pointu (AP).
UPOZORNĚNÍ: V případě, že modul nevytvořil
vlastní WiFi síť s názvem/SSID ve tvaru např.
shelly135FA58, zkontrolujte, je-li modul řádně
připojen podle uvedených schémat. Jestliže nenajdete
aktivní WiFi síť s SSID typu shelly1-35FA58, resetujte
modul. Jestliže je modul připojen k napájení, musíte jej
vypnout a zapnout. Po zapnutí musíte běhe m jedné
minuty stisknout 5x spínač připojený na kterýkoliv vstup
(SW1/SW2). Uslyšíte cvaknout relé, poté se modul vrátí do
režimu Access point s vlastní Wifi. Volitelně jestli máte
stále přístup k tlačítku Reset na zadní straně modulu,
stiskněte jej a držte 10 sekund. Modul vrátí do režimu
Access point s vlastní Wifi. Jestliže ne, kontaktujte svého
dodavatele.
Krok 2 Volba “Přidat zařízení”.
Pro přidání dalších modulů do zvolené sítě, použijte v
aplikaci menu v pravém horním rohu hlavní obrazovky a
klikněte na “ Přidat zařízení/Add Device”. Poté zadejte
jméno (SSID) a heslo WiFi sítě ke které chcete moduly
přidat.
Krok 3
Jestliže používáte mobilní zařízení s iOS: uvidíte
následující obrazovku:
Vstupte do nastavovacího menu vašeho iPhone/iPadu.
Otevřete Nastavení>WiFi a připojte se k WiFi síti připojené
modulem Shelly, např. shelly1-35FA58.
Jestliže používáte mobilní zařízení s OS Android: váš
telefon /tablet automaticky vyhledá a připojí všechny
nové Shelly moduly v WiFi síti, ke které bude právě
připojen.
Po úspěšném přihlášení zařízení do WiFi sítě uvidíte
následující okno se zprávou:
Zapojení pro napájení: 12 V a 24-60 V ss
-
obr. 2
obr. 1
Krok 4:
Přibližně 30 s ekund po nalezení nových modulů v lokální
WiFi síti se zobrazí jejich seznam v místnosti s názv em
„Nalezená zařízení“ (“Discovered Devices”).
Krok 5:
Vyberte položku Nalezená zařízení, a vyberte moduly
které chcete přidat ke svému Shelly účtu.
Krok 6:
Zadejte požadovaná jména modulů zařízení (v poli Jméno
zařízení (Device Name). Vyberte jméno místnosti, do které
chcete modul umístit. Pro usnadnění práce se zařízením
mu můžete přidat ikonu nebo fotku. Stiskněte „Uložit
zařízení“ (Save Device).
Krok 7:
Pro povolení připojení k službě Shelly Cloud, která
umožňuje dálkové ovládání a dohled modulu přes
internet, stiskněte Ano na následujícím vyskakovacím
okně.
Nastavení parametrů Shelly modulů
Po přidání Shelly modulů do aplikace je můžete ovládat,
měnit jejich nastavení a automatizovat jejich činnost. Pro
zapnutí/vypnutí stiskněte příslušnou ikonu. Pro vstup do
podrobnějšího menu daného modulu jednoduše klikněte
na jeho jméno. Z podrobného menu modulu jej můžete
nejen ovládat ale i upravovat jeho vzhled a nastavení.
Úprava nastavení (EDIT) – Umožňuje upravit: Jméno
modulu, místnost, do které je modul přiřazen, obrázek
modulu.
Nastavení zařízení (D EVICE Settings) – umožňuje např.
zapnout povinné přihlášení k www rozhraní modulů
Shelly jménem a heslem. Z tohoto menu lze rovně
nastavit automatizační funkce.
Časovač
Pro automatizované ovládání napájení připojených zátěží
můžete použít:
Automatické Vypnutí: Po zapnutí se po přednastaveném
čase (v sekundách) výstup opět vypne. Zadání hodnoty
zpoždění 0 sekund funkci automatického vypnutí vypne.
Automatické Zapnutí: Po vypnutí se po přednastaveném
čase (v sekundách) výstup opět zapne. Zadání hodnoty
zpoždění 0 sekund funkci automatického zapnutí vypne.
Týdenní plánovač
Tato funkce vyžaduje připojení modulu k WiFi a
internetu.
Modul Shelly může automaticky zapínat a vypínat
připojená zařízení v nastavených časech v průběh týdne.
Východ/Západ slunce
Tato funkce vyžaduje připojení modulu k WiFi a
internetu.
Modul Shelly obdrží aktuální informaci o času východu a
západu slunce ve vaš í lokalitě. Podle nastavení může
modul Shelly automat icky zapínat/vypínat zařízení buď v
okamžiku východu/západu slunce, nebo s nastaveným
zpožděním /předstihem.
Nastavení:
Nastavení výchozího stavu výstupu Určí stav výstupu po
zapnutí napájení modulu:
Zapnout: Po připojení napájení zapne výstup.
Vypnout: Po připojení napájení vypne výstup
Obnovit poslední stav: Po připojení napájení obnoví stav
výstupu na stejný jako v okamžiku odpojení napájení.
Režim funkce ovládacích spínačů (tlačítek na vstupech)
• Mžikové tlačítko/mikrospínač – prvním stiskem Zap,
druhým Vyp a takto stále dokola.
• Toggle Přepínač – dvoupolohový (Toggle) První poloha
Zap, druhá poloha Vyp.
Aktualizace firmware Aktualizace firmware je-li k
dispozici novější verze.
Reset na tovární hodnoty
Návrat všech hodnot do továrního nastavení a odpojení
od cloudového účtu.
Informace o zařízení: Zobrazuje:ID zařízení – jedinečné ID
číslo Shelly modulu, IP adresu modulu ve vaší Wi-Fi síti.
Vnitřní web server o ovládání z něj
Moduly Shelly je možno nastavovat a ovládat i bez mobilní
aplikace pomocí WWW prohlížeče a Lokálního wifi
připojení z PC, telefonu a tabletu.
Použité pojmy:
Shelly-ID – jedinečné ID číslo Shelly modulu. Setává z 6 ti,
nebo více znaků. Může obsahovat číslice i písmena,
např. 35FA58.
SSID – jméno WiFi sítě vytvořené modulem, např.
Shellyswitch-35FA58.
Režim Wifi Access Point/ přístupový bod (AP) – režim ve
kterém modul vytvoří vlastní WiF i síť s příslušným
jménem sítě (SSID).
Režim Wifi klient sítě (Client Mode CM) – režim ve kterém
se moduly připojují k stávající WiFi síti.
.
Instalace/První přihlášení
Krok 1
Před zahájením přidávání nového modulu Shelly, připojte
jej podle předchozích instalačních pokynů (schémat), a
zapněte napájení, modul vytvoří vlastní WiFi síť v režimu
(AP).
UPOZORNĚNÍ: V případě, že modul nevytvořil
vlastní WiFi síť s názvem/SSID ve tvaru např.
shelly1-35FA58, resetujete modul. Jestliže je modul
připojen k napájení, musíte jej vypnout a zapnout. Po
zapnutí musíte během jedné minuty stisknout 5x spínač
připojený na kterýkoliv vs tup (SW1/SW2). Uslyšíte
cvaknout relé, poté se modul vrátí do režimu Access point
s vlastní Wifi. Jestliže ne, zkuste postup opakovat,
popřípadě kontaktujte svého dodavatele.
Krok 2
Poté co modul Shelly vytvořil vlastní WiFi síť (pomocí jeho
AP), se jménem (SSID) ve tvaru např shelly1-35FA58.
připojte k této síti svůj telefon, tablet nebo PC.
Krok 3
Zadejte adresu 192.168.33.1, do pole adresa vašeho www
prohlížeče a potvrďte ji. Načte se vám úvodní stránka
webového rozhraní modulu Shelly.
Obecné informace – výchozí stránka
Toto je výchozí(první) stránka vestavěného webového
rozhraní modulu. Zobrazuje informace:
• Menu nastavení parametrů modulu
• Aktuální stav (Zap /vyp)
• Aktuální čas
Nastavení – Obecné nastavení
V tomto menu se nastavuje režim práce a připojení.
Nastavení WiFi – parametry WiFi.
Režim Access Point (AP): režim kdy modul vytváří WiFi
vlastní síť a uživatel může nastavit SSID a přihlašovací
jméno a heslo. Po zadání parametrů s tiskněte
připojit/Connect.
Režim Wifi klient sítě (Client Mode CM) – režim ve kterém
se moduly připojují k stávající WiFi síti. Pro zapnutí tohoto
režimu uživatel musí nastavit SSID a heslo WiFi sítě ke
které se připojuje. Po zadání parametrů stiskněte
připojit/Connect.
VÝSTRAHA! Jestliže zadáte nesprávné údaje
(jméno a heslo...), nebudete se moct p řipojit
k modulu a budete jej muset resetovat.
UPOZORNĚNÍ: Jestliže nenajdete aktivní WiFi síť s
SSID typu shelly1-35FA58, resetujte modul.
Jestliže je modul připojen k napájení, musíte jej
vypnout a zapnout. Po zapnutí musíte během jedné
minuty stisknout 5x spínač připojený na kterýkoliv vstup
(SW1/SW2). Uslyšíte cvaknout relé, poté se modul vrátí
do režimu Access point s vlastní Wifi. Jestliže ne, zkuste
postup opakovat, popřípadě kontaktujte svého
dodavatele
Nastavení -přístupu k modulu ze sítě
Ponechat nechráněný – vypne požadavek na přihlášení.
Aktivovat přihlášení: Zapne povinné přihlášení k www
rozhraní modulů Shelly jménem a heslem. Po zadání
příslušných údajů, stiskněte Save pro uložení změn.
Cloud: Povolit/zakázat připojení k službě Shelly Cloud přes
internet.
Reset na tovární hodnoty
Návrat v šech hodnot do továrn ího nastavení a odpojení
od cloudového účtu.
Aktualizace firmware – ukazuje aktuální verzi firmware a
je je-li k dispozici novější verze lze ji nahrát kliknutím na
Aktualizovat/Update.
Restart modulu: Restartuje modul (nemění parametry).
Správa v spínacím režimu
Obrazovka reléového modulu
Z této obrazovky můžete modul ovládat (zap/vyp),
sledovat a nastavovat jeho parametry. Také můžete
sledovat stav jeho výstupu.
Pro ovládání relé:
Pro zapnutí stiskněte “Zap”.
Pro vypnutí stiskněte “Vyp”.
Stiskněte ikonu pro návrat do předchozího menu.
Nastavení
Nastavení výchozího stavu výstupu.
Určí stav výstupu po zapnutí napájení.
Zapnout: Po připojení napájení zapne výstup.
Vypnout: Po připojení napájení vypne výstup
Obnovit poslední stav: Po připojení napájení obnoví stav
výstupu na stejný jako v okamžiku odpojení napájení.
Automatické/časované zapnutí/vypnutí
Pro automatizované ovládání napájení připojených zátěží
můžete použít:
Automatické Vypnutí: Po zapnutí se po přednastaveném
čase (v sekundách) výstup opět vypne. Zadání hodnoty
zpoždění 0 sekund funkci automatického vypnutí vypne.
Automatické Zapnutí: Po vypnutí se po přednastaveném
čase (v sekundách) výstup opět zapne. Zadání hodnoty
zpoždění 0 sekund funkci automatického zapnutí vypne.
Funkce vstupu
1. Mžikové tlačítko/mikrospínač.
2. Přepínač – dvoupolohový (Toggle)
3. Ovládání hranou – při každé změně stavu vstupu
Týdenní časový rozvrh spínání
Tato funkce vyžaduje připojení k
internetu.
Modul Shelly může automaticky zapínat a vypínat
připojená zařízení v nastavených časech.
Spínání dle východu a západu slunce
Tato funkce vyžaduje připojení k internetu.
Modul Shelly obdrží aktuální informaci o času východu a
západu slunce ve vaší lokalitě. Podle nastavení může
modul Shelly automaticky zapínat/vypínat zařízení buď
v okamžiku východu/západu slunce, nebo s nastaveným
zpožděním /předstihem.
Další funkce - INTEGRACE
Moduly Shelly je možno ovládat pomocí HTTP příkazů
z jiných ostatních Shelly modulů zařízení, řídicích jednotek
a systémů a nadřazených programů či aplikací.
Podrobný popis ovládacího protokolu najdete na:
www.shelly.cloud , popřípadě kontaktujte dodavatele.
YATUN s.r.o. V Olšinách 75
Praha 100 00
tel: +420 222364491
WWW.YATUN.CZ
Loading...
