Introdução

PROJETOR MULTIMÍDIA

MODELO

XR-40X XR-30X XR-30S

MANUAL DE OPERAÇÃO

Referência

Rápida

Configuração

Conexões

Operações

Básicas

Recursos

úteis

Apêndice

IMPORTANTE

•

Para ajudá-lo a notificar a perda ou roubo do seu projetor, anote o Modelo e Número de Série, localizado na base do projetor, e guarde esta informação.

•

Antes de desfazer-se da embalagem (reciclável), verifique com cuidado o conteúdo da mesma, a fim de se assegurar que você recebeu todos os itens acessórios, conforme descrito em “Acessórios fornecidos”, na página 10.

Modelo.:

N° de Série:

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 10A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

Green-and-yellow : Earth Blue : Neutral

Brown : Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

or and of the same rating as above, which is also indicated on the pin

∑ The wire which is coloured green-and-yellow must be connected to the terminal in the

plug which is marked by the letter E or by the safety earth symbol green-and-yellow.

or coloured green or

∑ The wire which is coloured blue must be connected to the terminal which is marked with

the letter N or coloured black.

∑ The wire which is coloured brown must be connected to the terminal which is marked with

the letter L or coloured red.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

iii

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Portuguese, Chinese and Korean. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Chinesisch und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, portugais, chinois et coréen. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, portugisiska, kinesiska och koreanska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, portugués, chino y coreano. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, portoghese, cinese e coreano. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Portugees, Chinees en Koreaans. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Sueco, Espanhol, Italiano, Holandês, Português, Chinês e Coreano. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Antes de utilizar este projetor, leia atentamente este Manual de Operação.

Introdução

PORTUGUÊS

ATENÇÃO: Fonte de iluminação intensa. Não olhe direta nem fixamente o feixe de

luz. Tenha muito cuidado com crianças, não permitindo que olhem fixamente o feixe de luz.

ATENÇÃO: Para reduzir riscos de incêndios ou choques elétricos,

não exponha este aparelho à chuva ou umidade.

O símbolo do raio com a extremidade em

CUIDADO

RISCO DE CHOQUE ELÉTRICO.

NÃO RETIRE OS PARAFUSOS, EXCETO

AQUELES DEVIDAMENTE ESPECIFICADOS

PARA MANUSEIO PELO USUÁRIO.

CUIDADO: PARA REDUZIR O RISCO DE CHOQUES ELÉTRICOS, NÃO RETIRE A TAMPA. NÃO HÁ PEÇAS QUE POSSAM SER CONSERTADAS PELO USUÁRIO NA PARTE

INTERNA, EXCETO A LÂMPADA. ENCAMINHE OS CONSERTOS A

UM POSTO DE ASSISTÊNCIA TÉCNICA QUALIFICADA.

forma de flecha dentro de um triângulo equilátero destina-se a alertar o usuário sobre a presença de “voltagens perigosas” e sem isolamento dentro do produto, que podem ser de magnitude suficiente para constituir perigo de choque elétrico para pessoas.

O ponto de exclamação dentro de um triângulo equilátero destina-se a alertar o usuário sobre a existência de instruções de operação e manutenção (assistência técnica) importantes na literatura que acompanha o produto.

AO DESCARTAR-SE DO PRODUTO

Este projetor utiliza solda de estanho-chumbo e uma lâmpada pressurizada contendo uma pequena quantidade de mercúrio. Para informações quanto ao descarte ou reciclagem, recomenda-se contatar as autoridades locais ou, se estiver situado nos Estados Unidos da América, a Associação das Indústrias Eletrônicas: www.eiae.org.

Cuidados em relação à troca da lâmpada

Veja “Substituir a Lâmpada” na página 50.

Este projetor SHARP usa um chip DLP®. Este painel extremamente sofisticado, contém 786 432 (XR-40X/XR-30X) / 480 equipamento eletrônico de alta tecnologia, tais como TVs de telas grandes, sistema de vídeo e câmeras de vídeo, o equipamento deve estar de acordo com certos níveis de tolerância aceitáveis. Esse aparelho pode ter alguns pixels inativos dentro dos níveis de tolerância aceitáveis que podem resultar em pontos inativos na imagem da tela. Isto não afetará a qualidade da imagem ou a vida útil do aparelho.

Representante autorizado responsável pelo mercado da Comunidade da União Européia

SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg

000 (XR-30S) pixels (microespelhos). Como em qualquer outro

SOMENTE UNIÃO EUROPÉIA

Como consultar este Manual de Operação

■ Dependendo do modelo, as especificações podem diferir um pouco. Entretanto, pode-se conectar e operar todos os modelos da mesma forma.

∑ Neste manual de operação, as ilustrações e os conteúdos da tela estão simplificados para uma

melhor compreensão, e poderão diferir um pouco das telas reais.

Uso da Tela do Menu

Tecla ENTER

Teclas de ajuste (P/R/O/Q)

Tecla MENU/HELP

Tecla ENTER

Introdução

Teclas de ajuste (P/R/O/Q)

Tecla RETURN

•Pressione RETURN

para retornar à tela anterior quando o menu estiver exibido.

Tecla MENU/HELP

Seleções do Menu (Ajustes)

Exemplo: Ajuste de “Brilho”.

• Esta operação pode também ser executada usando as teclas no projetor.

Pressione MENU/HELP.

•A tela do menu “Imagem” para o modo de entrada selecionado é exibida.

Pressione Q ou O e escolha

“Imagem” para ajustar.

Informação

Nota

........Indica ressalvas para o uso do projetor.

..................Indica informações adicionais para configuração e operação do

Exemplo: tela do menu “Imagem” para entrada

COMPUTER (RGB)

Item do menu

Imagem

AJ ECRÃ

Modo Imagem

Contraste Brilho Vermelho Azul Temp Cor Ênfase no Branco Ajuste Lâmpada Reset

SEL/AJU

CONF

0 0 0 0 0 1

projetor.

Para consultas futuras

AJ PROJ

Padrão

Brilho

Teclas usadas nessa operação

Teclas usadas nesse passo

Recursos

Ajuda

úteis

Menu na Tela

FIM

Solução de problemas

PP. 61 e 62

ÍndiceManutenção

P. 6 6P. 4 7

Conteúdo

Preparativos

Introdução

Como consultar este Manual de

Operação ............................................ 3

Conteúdo .............................................. 4

INFORMAÇÕES DE SEGURANÇA ..... 6

Como acessar os Manuais de

Operação PDF ................................... 9

Acessórios .......................................... 10

Nomes da Partes e Funções .............. 11

Colocar as pilhas ................................. 14

Intervalo Utilizável ................................ 15

Referência Rápida

Referência Rápida .............................. 16

Uso

Operações Básicas

Ligar e Desligar o Projetor ................. 25

Ligar o Projetor ..................................... 25

Desligar a alimentação (Colocar o

Projetor no Modo Espera) ................. 25

Projeção de Imagem .......................... 26

Acerca do Guia de Configuração ....... 26

Ajustar a Imagem Projetada ................ 26

Correção da Distorção Trapezoidal .... 28

Mudar o Modo de Entrada ................... 29

Ajustar o Volume .................................. 29

Exibir a Tela Preta e Desligar o Som

Temporariamente ............................... 29

Modo Reajustar .................................... 30

Recursos úteis

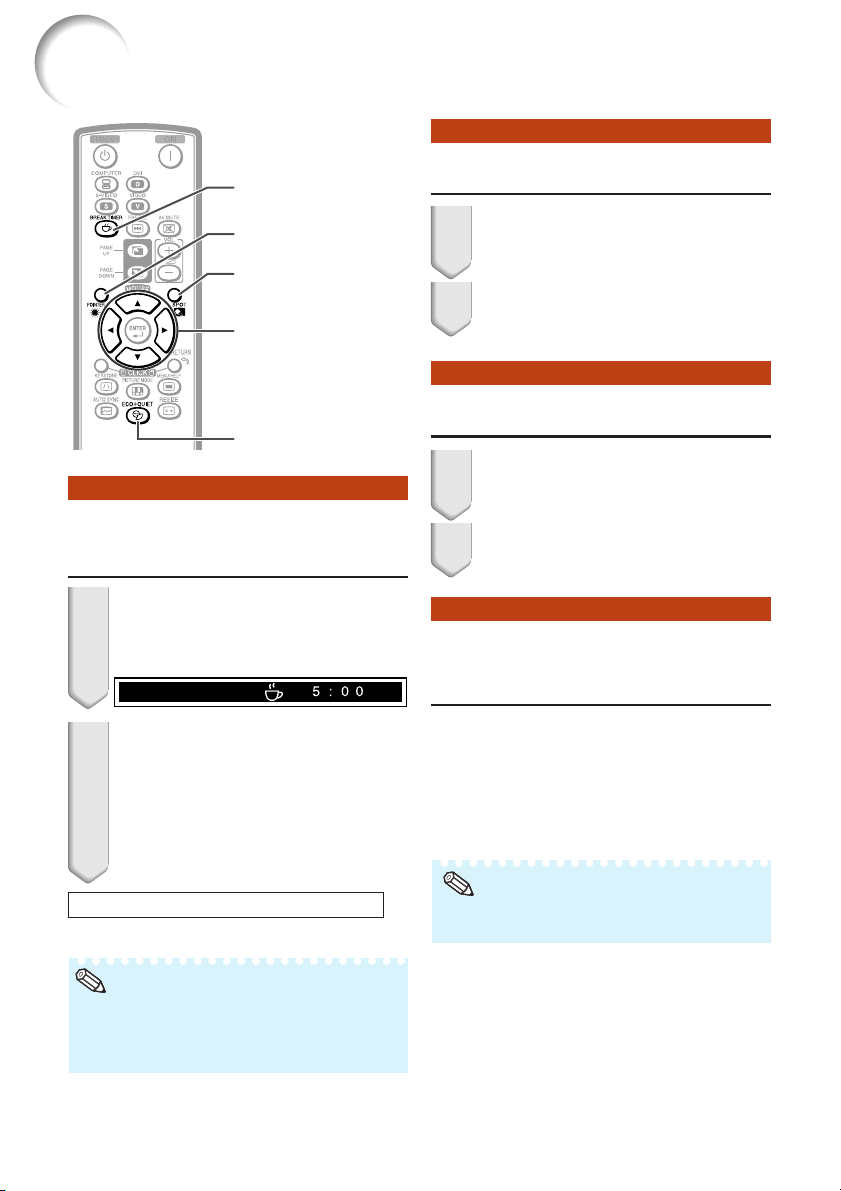

Operaçao com o Controle Remoto .... 32

Exibição e Ajuste do Intervalo ............. 32

Mostrando o Indicador......................... 32

Usando a Função Spot ........................ 32

Seleção do Modo Eco+Silen ............... 32

Sincronia Automática

(Ajuste de Sincronia Automática) .........

Congelar uma Imagem em Movimento ...

Selecionar o Modo Imagem ................. 33

Utilização do Controle Remoto como

Mouse sem Fio do Computador ....... 34

Itens do Menu ..................................... 35

Uso da Tela do Menu .......................... 37

Seleções do Menu (Ajustes) ................ 37

Ajustes de Imagem (Menu “Imagem”) ..

Selecionar o Modo Imagem ................. 39

33 33

Configuração

Configuração do Projetor ................... 18

Configuração do Projetor ..................... 18

Configuração Padrão (Projeção frontal) ....

Montagem no teto ................................ 18

Modo Projeção ..................................... 19

Tamanho da Tela e Distância de Projeção .....

Conexões

Conectando o Projetor à Outro

Equipamento .................................... 21

Controlar o Projetor com um

Computador...................................... 24

Conectar o Cabo de Alimentação ...... 24

Ajustar a Imagem ................................. 40

Ajustar a Temperatura de Cor ............. 40

Progressivo........................................... 40

Ajuste da Lâmpada .............................. 40

Ajustar a Imagem Projetada

(Menu “AJ ECRÃ”) ........................... 41

Configurar o Modo Reajustar............... 41

Ajustar a Posição da Imagem.............. 41

Correção de Angulação....................... 41

Configurar o Menu na Tela ................... 42

Selecionar a Imagem de Fundo .......... 42

Configurar o Guia de Configuração .... 42

Reverter/Inverter as Imagens

Projetadas .......................................... 42

Selecionar o Idioma do Menu na Tela.....

Ajustar a Função Projetor

(Menu “AJ PROJ”)............................ 43

Função Desligamento Automático ...... 43

Função Auto Re-Iniciar ........................ 43

Modo ESPERA ...................................... 43

Configurar o Som de Confirmação

(Som do sistema) .............................. 43

Configuração do Alto-Falante .............. 43

Entrada de áudio.................................. 43

Escolha da Velocidade de Transmissão

(RS-232C) .......................................... 44

Ajuste do Modo da Ventoinha.............. 44

Verificar a Estado da Vida Útil da Lâmpada ..

Função Bloqueio do Sistema ............... 44

Função Keylock .................................... 45

Solução de Problemas com o menu

“Ajuda” .............................................. 46

Uso das funções do menu “Ajuda” ..... 46

Referência

Introdução

Apêndice

Manutenção ........................................ 47

Indicadores de Manutenção ............... 48

A Respeito da Lâmpada ..................... 50

Lâmpada .............................................. 50

Cuidados Relativos à Lâmpada .......... 50

Substituir a Lâmpada ........................... 50

Retirar e Instalar a Lâmpada ............... 51

Reconfigurar o Temporizador da Lâmpada ...

Designação dos Pinos de Conexão ... 53 Especificações RS-232C e

Configurações de Comandos .......... 55

Tabela de Compatibilidade de

Computador...................................... 60

Solução de Problemas ....................... 61

Para Assistência SHARP ................... 63

Especificações .................................... 64

Dimensões .......................................... 65

Índice .................................................. 66

INFORMAÇÕES DE SEGURANÇA

ATENÇÃO: Leia por favor todas estas instruções antes de operar este produto

e guarde-as para uso posterior.

A energia elétrica pode realizar muitas funções úteis. Este produto foi concebido e fabricado para garantir a sua segurança pessoal. MAS A UTILIZAÇÃO INCORRETA PODERÁ RESULTAR EM POTENCIAL CHOQUE ELÉTRICO OU PERIGO DE INCÊNDIO. A fim de não neutralizar as seguranças incorporadas neste produto, observe as seguintes regras básicas para a sua instalação, uso e assistência.

1. Leia as instruções

Todas as instruções de segurança e de operação devem ser lidas antes de utilizar o aparelho.

2. Guarde as instruções

Todas as instruções de segurança e de operação devem ser guardadas para consultas futuras.

3. Observe as advertências

Todas as advertências e as instruções de operação devem ser observadas.

4. Siga as instruções

Todas as instruções de uso e de operação devem ser seguidas.

5. Limpeza

Desligue o aparelho da tomada elétrica antes de limpá-lo. Não utilize produtos de limpeza líquidos ou em aerosol, apenas um pano úmido.

6. Adaptadores

Utilize somente os adaptadores recomendados pelo fabricante para não danificar o aparelho.

7. Água e umidade

Não utilize o aparelho perto da água. Por exemplo: perto de uma banheira, pia da cozinha ou tanque de lavar roupa, de um porão úmido ou perto de uma piscina, etc.–

8. Acessórios

Não coloque este aparelho sobre um carrinho, suporte, tripé ou mesa instáveis. Ele pode cair, causando ferimentos graves a alguém ou ficar bastante danificado. Use somente os acessórios recomendados pelo fabricante ou vendidos junto com o aparelho. A fixação do aparelho e o acessório a ser utilizado devem seguir as recomendações do fabricante.

9. Transporte

Caso o aparelho esteja colocado sobre uma mesa com rodas, o conjunto deve ser movido com cuidado. Paradas repentinas, força excessiva e superfície desnivelada podem derrubá-lo.

10. Ventilação

Os furos e aberturas no gabinete foram projetados para proporcionar ventilação e garantir o funcionamento adequado do aparelho, protegendo-o contra superaquecimento. As aberturas não devem ser obstruídas, e assim sendo, não coloque o aparelho sobre uma cama, sofá, tapete ou qualquer outra superfície semelhante. Não o instale em um móvel fechado, como uma estante ou um “rack”, a não ser que disponha de ventilação adequada e que as instruções do fabricante sejam cumpridas.

11. Alimentação

Este aparelho deve ser operado apenas com o tipo de alimentação indicado na etiqueta. Se não tiver certeza acerca do tipo de alimentação na sua casa, consulte um revendedor autorizado ou a companhia elétrica local. Consulte o manual de instruções para aparelhos que irão funcionar com pilhas ou outras fontes de energia.

12. Aterramento ou polarização

Este produto está equipado com um dos seguintes tipos de plugues. Se o plugue não servir na tomada de força, por favor contate o seu eletricista. Não anule a característica de segurança do plugue

a. Plugue de tipo de dois pinos (corrente). b. Plugue de tipo de três pinos com terra

(corrente) com um terminal de aterramento. Este plugue apenas servirá numa tomada de força de tipo com terra.

13. Proteção do cabo de alimentação

Os fios de alimentação devem ser instalados em locais que não possam ser pisados, nem posicionados sob objetos que possam pressioná-los. Preste atenção especial ao encaixe dos fios nos plugues, nas réguas de tomada e nos pontos onde saem do aparelho.

14. Relâmpagos

Para maior proteção deste equipamento durante tempestades, ou quando o mesmo não vá ser usado por um longo período, aconselha-se desligá-lo da tomada. Isto irá prevenir danos ao aparelho, causados por raios ou por sobretensão na energia elétrica.

Introdução

15. Sobrecarga

Não sobrecarregue as tomadas elétricas, fios de extensão ou réguas de tomada pois podem causar incêndios ou choques elétricos.

16. Entrada de líquidos ou objetos

Nunca introduza nenhum tipo de objeto nas aberturas do aparelho porque este pode tocar pontos perigosos de tensão ou causar curto-circuito, provocando incêndio ou choque elétrico. Nunca derrame qualquer líquido no equipamento.

17. Assistência técnica

Não tente consertar o aparelho por conta própria, pois ao abrir ou retirar as tampas, você ficará exposto a altas tensões e outros perigos. Caso necessário, solicite sempre o serviço de técnicos qualificados.

18. Danos que necessitam assistência

Desligue o aparelho da tomada elétrica e solicite o serviço de técnicos qualificados nas seguintes circunstâncias:

a. Quando o cabo de alimentação ou o plugue

estiverem danificados.

b. Se algum líquido ou objetos caírem dentro do

equipamento.

c. Se o equipamento for exposto à chuva ou à

água.

d. Se o equipamento não estiver funcionando

normalmente, mesmo depois de verificadas as instruções de uso. Ajuste somente os controles indicados no manual já que o ajuste incorreto de outros controles pode causar danos outros que, muitas vezes, podem requerer o trabalho intenso de um técnico qualificado para que o equipamento volte a funcionar devidamente.

e. Se o equipamento tiver caído ou sofrido algum

dano.

f. Quando o equipamento apresentar uma

alteração brusca no desempenho, indicando necessidade de conserto.

19. Reposição de peças

Quando houver necessidade de reposição de alguma peça, certifique-se de que o técnico use peças indicadas pelo fabricante ou que possuam as mesmas características das peças originais. Substituições por peças não autorizadas podem causar incêndio, choque elétrico ou outros perigos.

20. Inspeção de segurança

Após o término ou reparo de qualquer serviço, peça ao técnico que realize inspeções de segurança para determinar se o equipamento está em perfeitas condições de uso.

21. Montagem na Parede ou no Teto

Este aparelho só deve ser montado no teto ou na parede conforme recomendação do fabricante.

22. Calor

Este aparelho deve ficar longe de qualquer fonte de calor, como radiadores, saídas de calor, aquecedores ou outros produtos geradores de calor (incluindo amplificadores).

• DLP® e o logotipo DLP são marcas registradas da Texas Instruments.

• Microsoft

e Windows® são marcas registradas da Microsoft Corporation nos Estados

Unidos e/ou outros países.

• PC/AT é uma marca registrada da International Business Machines Corporation nos Estados Unidos.

• Adobe

• Macintosh

Reader® é uma marca comercial da Adobe Systems Incorporated.

é uma marca registrada da Apple Computer, Inc. nos Estados Unidos e/ou

outros países.

•Todas as outras companhias ou nomes de produtos são marcas comerciais ou marcas registradas de suas respectivas companhias.

• Alguns cicuitos integrados neste produto contém propriedade confidencial e/ou segredos comercias da Texas Instruments. Assim, não é permitido copiar, modificar, adaptar, traduzir, distribuir, executar engenharia reversa, montagem reversa ou descompilar o seu conteúdo.

Observe as seguintes precauções quando for fazer uso do projetor.

Cuidados a respeito da lâmpada

■ Perigo potencial de estilhaços de vidro se a lâmpada se romper. Em caso de ruptura da lâmpada, contate o seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para substituí-la. Veja “Substituir a Lâmpada” na página 50.

Cuidados a respeito da configuração do projetor

■

Para um mínimo de manutenção e para obter uma imagem de alta qualidade, a SHARP recomenda que esse projetor seja instalado em local isento de umidade, poeira e fumaça de cigarro. Quando o projetor for submetido a tais ambientes, as aberturas e as lentes devem ser limpadas com mais frequência. Quando o projetor for limpo regularmente, o uso do projetor em tais locais adversos nâo diminuirá a vida útil do projetor. A limpeza da parte interna do projetor deve ser executada em um Revendedor Autorizado ou um Centro de Assistência Técnica Autorizado para Projetores Sharp.

Não deixe o projetor em lugares expostos diretamente à luz do sol ou luz forte.

■ Posicione a tela de modo que a mesma não fique exposta diretamente à luz do sol ou luz ambiente. A luz incidindo diretamente na tela clareia as cores, dificultando a visualização. Feche as cortinas e escureça a iluminação quando estiver montando a tela em um ambiente ensolarado ou muito iluminado.

Cuidados quanto à colocação do projetor

■ Coloque o projetor em local nivelado dentro do limite de ajuste (cerca de 9 graus) do pé

ajustável.

■ Depois da aquisição do projetor, um leve cheiro poderá emanar das aberturas quando o aparelho for ligado pela primeira vez. Isto é normal e não representa nenhum indício de problemas. O cheiro irá desaparecer depois que o projetor for usado por algum tempo.

Quando for usar o projetor em áreas de altitudes altas, tais como nas montanhas (a altitudes de aproximadamente 1 500 metros (4 900 pés) ou mais)

■ Quando for usar o projetor em áreas com altitudes altas com ar rarefeito, ajuste o “Modo Ventoinha” para “Alta”. Negligenciar isto pode afetar a longevidade do sistema óptico.

Cuidados ao colocar o projetor em locais altos

■ Quando for colocar o projetor em locais altos, assegure-se de segurá-lo com cuidado para evitar ferimentos devido à queda do mesmo.

Não submeta o projetor a impactos e/ou vibrações muito fortes.

■ Proteja a lente para não riscar ou danificar a superfície da mesma.

Descanse os olhos ocasionalmente

■ Observar continuamente a tela por muitas horas requer um esforço redobrado dos olhos. Certifique-se de descansar os olhos ocasionalmente.

Evite locais com temperaturas extremas.

■ A intervalo de temperatura de operação do projetor é de 41°F a 95°F (+5°C a +35°C).

■ A intervalo de temperatura de armazenamento do projetor é de –4°F a 140°F (–20°C a +60°C).

Não obstrua as aberturas de exaustão nem as de inalação.

■ Deixe pelo menos um espaço de 11 13/16 polegadas (30 cm) entre a abertura de ventilação e a parede ou obstrução mais próxima.

■ Certifique-se de que a abertura de exaustão e a de inalação não estejam obstruídas.

■ Caso a ventoinha de resfriamento fique obstruída, o circuito de proteção colocará o projetor automaticamente no modo Espera para prevenir danos devido ao aquecimento excessivo. Isto não indica nenhum defeito. (Veja páginas 48 e 49.) Retire o cabo de alimentação da tomada e aguarde pelo menos 10 minutos. Coloque o projetor em um lugar onde as aberturas de ventilação não fiquem bloqueadas, coloque novamente o cabo de alimentação na tomada e então ligue o projetor. O projetor voltará à condição de operação normal.

Cuidados em relação ao uso do projetor

■ Caso você não use o projetor por um período de tempo longo ou antes de mover o projetor, certifique-se de desconectar o cabo de alimentação da tomada e desconectar quaisquer outros cabos conectados ao mesmo.

■ Caso o fio de alimentação seja desconectado com a ventoinha de refrigeração ainda em funcionamento, algumas partes do projetor podem ainda estar quentes. Tenha cuidado ao manusear o projetor.

■

Não carregue o projetor segurando-o pela lente.

■

Quando guardar o projetor, colocar a tampa na lente do mesmo.

■ Não exponha o projetor a iluminação solar direta nem coloque-o próxima a fontes de calor. Tais atos poderão afetar a coloração do gabinete ou causar a deformação da cobertura plástica.

(Veja página 11. )

Outros equipamentos conectados

■ Ao conectar um computador ou outro equipamento audiovisual ao projetor, faça as conexões DEPOIS de desconectar o cabo de alimentação do projetor da tomada CA e de desligar o equipamento a ser conectado.

■ Recomenda-se ler o manual de operações do projetor e do equipamento a ser conectado para instruções de como executar as conexões.

Uso do projetor em outros países

■ A voltagem de alimentação e a forma da tomada podem variar dependendo da região ou país em que você estiver usando o projetor. Quando usar o projetor no estrangeiro, certifique-se de usar um cabo de alimentação apropriado ao país em que você está.

Função Monitoramento de Temperatura

■

Se o projetor ficar superaquecido por problemas de instalação ou sujeira no filtro de ar, “ ” e “ ” piscarão no canto inferior esquerdo da tela. Se a temperatura continuar a aumentar, a lâmpada se desligará, o indicador de advertência de temperatura no projetor começará a piscar, e após um período de 60-segundos de resfriamento, o projetor entrará no modo Espera. Para maiores detalhes consulte “Indicadores de Manutenção” na página 48.

Informação

∑

A ventoinha de resfriamento regula a temperatura interna, e o desempenho da mesma é controlado automaticamente. O som da ventoinha pode alterar-se durante a operação em função de alterações na velocidade da ventoinha. Tais ocorrências não constituem problemas de funcionamento.

Introdução

Como acessar os Manuais de Operação PDF

Os manuais de operações em PDF estão incluídos no CD-ROM em todos os idiomas. Para utilizar esses manuais, você necessita instalar o Adobe computador (Windows

ou Macintosh®).

Por favor baixe o Adobe® Reader® da Internet (http://www.adobe.com).

Acessar os Manuais PDF para Windows

Insira o CD-ROM no compartimento de CD.

2 Clique duas vezes no ícone “Meu

Computador”.

3 Clique duas vezes no “CD-ROM”. 4

Clique duas vezes na pasta “MANUALS”.

Nota

• Se o arquivo pdf desejado não puder ser aberto com um duplo clique do mouse, inicie o Adobe Reader® primeiro, então especifique o arquivo desejado usando o menu “Arquivo”, “Abrir”.

(Para Macintosh®, ignore o passo 2).

5 Clique duas vezes no modelo (nome da

pasta) que você deseja ler.

6 Clique duas vezes no idioma (nome da

pasta) que você deseja ler.

Clique duas vezes no arquivo pdf acessar os manuais do projetor.

Reader® em seu

para

Acessórios

Acessórios fornecidos

Duas pilhas R-6

(Tamanho “AA”, UM/

SUM-3, HP-7 ou similar)

Controle remoto

Cabo de alimentação*

(1) (2) (3) (4)

Para os E.U.A. e

Canadá, etc.

(6' (1,8 m))

* Use o cabo de alimentação correspondente à tomada do seu país.

• Manual de operação (este manul <TINS-D050WJN1> e o CD-ROM <UDSKAA089WJN1>)

Nota

• Códigos em “< >” são códigos de peças sobressalentes.

Para a Europa,

exceto U.K. (6' (1,8 m))

Cabo RGB

(10n (3,0 m))

Para o Reino Unido e

Singapura

(6' (1,8 m))

Tampa da lente

(colocada)

Para Austrália, Nova

Zelândia e Oceania

(6' (1,8 m))

Acessórios opcionais

■ Cabo 3 RCA a miniatura D-sub 15 pinos (10n (3,0 m))

■ Adaptador DIN-D-sub RS-232C (5 57/64" (15 cm))

■ Receptor remoto

■ Módulo da Lâmpada

■ Suporte para montagem no teto

■ Tubo de extensão

AN-C3CP2 AN-A1RS

AN-MR2 AN-XR30LP

AN-XRCM30 (para os E.U.A.) AN-60KT

AN-TK201 AN-TK202

Nota

• Alguns dos acessórios opcionais poderão não estar disponíveis dependendo da região. Verifique com seu Revendor Autorizado ou no Centro de Assistência Técnica Autorizado para Projetores Sharp mais próxima.

Nomes da Partes e Funções

Números em Z referem-se às páginas principais deste manual onde os tópicos são explicados.

Projetor

Vista Superior

Introdução

Indicador de força

Tecla STANDBY/ON

Para ligar e colocar o projetor no modo Espera.

Tecla ENTER

Para configurar itens selecionados ou ajustados no menu.

Tecla KEYSTONE

Para entrar no modo Correção Keystone.

Vista Frontal

Anel da zoom

Para aumentar/ reduzir a imagem.

Sensor do controle remoto

Abertura de exaustão

25, 48

37, 46

Indicador da lâmpada

Indicador de advertência de temperatura

Tecla ECO+QUIET

Para diminuir o ruído da ventoinha de ventilação e aumentar a vida útil da lâmpada.

Teclas VOL (Volume) –O/Q+

Para ajustar o nível sonoro do altofalante.

Teclas INPUT (P/R)

Para mudar o modo de entrada.

Tecla MENU/HELP

Para exibir ajustes e configurações de tela, e a tela de ajuda.

Teclas de ajuste (P/R/O/Q)

Para selecionar itens do menu.

Abertura de inalação

Alto-falante

Alavanca de HEIGHT ADJUST

Anel do foco

Para ajuste de foco.

Aperte ambos os lados da tampa da lente para colocá-la ou retirá-la.

Nomes da Partes e Funções (Continuação)

Números em Z referem-se às páginas principais deste manual onde os tópicos são explicados.

Vista Traseira

Terminais

Terminal de entrada de AUDIO 1

Terminal de entrada de DVI-D

Te rminal para sinais DVI, RGB digital e componente digital.

Terminal de entrada de COMPUTER/ COMPONENT

Te rminal para sinais RGB de computador e componente.

Terminal AUDIO OUT

Te rminal de saída de áudio de um equipamento conectado ao terminal de entrada de áudio.

Terminal MONITOR OUT (Terminal de saída para sinais RGB de computador e componente.)

Te rminal para conectar um monitor.

21 22

Terminal de entrada de S-VIDEO

Te rminal para conexão de equipamento de vídeo com um terminal S-video.

Terminal RS-232C

Te rminal para controlar o projetor usando um computador.

Terminal USB

Te r minal que, conectado à porta USB do computador, permite utilizar o controle remoto fornecido como mouse do computador.

Terminal de entrada

de AUDIO 2

Terminal

de entrada

de VIDEO

Te rminal para conexão de equipamento de vídeo.

Soquete CA

Conecte o cabo de

Pé de ajuste traseiro

Uso da trava Kensington

• Este projetor possui um Conector Padrão de Segurança Kensington para usar com um

Sistema de Segurança Kensington MicroSaver. Consulte as informações que acompanhan o sistema para instruções de como utilizá-lo para proteger seu projetor.

alimentação fornecido.

Conector Padrão de Segurança Kensington

Introdução

Tecla STANDBY

Para colocar o projetor no modo Espera.

Teclas COMPUTER, DVI, S-VIDEO, VIDEO

Para mudar para os respectivos modos de entrada.

Tecla BREAK TIMER

Para exibir durante o intervalo.

Teclas PAGE UP/ PA GE DOWN

Semelhantemente às teclas [Page Down] e [Page Up] em um teclado de computador, quando estiver utilizando a conexão USB (com um cabo USB ou receptor remoto opcional).

Tecla POINTER

Para mostrar o indicador.

Teclas MOUSE/ de ajuste (P/R/O/Q)

•

Para mover o cursor do computador quando estiver utilizando a conexão USB (com um cabo USB ou receptor remoto opcional).

• Para selecionar e ajustar itens do menu.

Tecla L-CLICK

Para o clique Esquerdo quando estiver utilizando a conexão USB (com um cabo USB ou receptor remoto opcional).

Tecla KEYSTONE

Para entrar no modo Correção Keystone.

Tecla AUTO SYNC

Para ajuste automático de imagens quando conectado a um computador.

34 37

Tecla ON

Para ligar o aparelho.

Tecla FREEZE

Para congelar imagens.

Tecla AV MUTE

Para exibição temporária da tela preta e desligamento de som.

Teclas

VOL +/– (Volume)

Para ajustar o nível sonoro do altofalante.

Tecla SPOT

Para mostrar a luz spotlight.

Tecla ENTER

Para configurar itens selecionados ou ajustados no menu.

Tecla R-CLICK/

RETURN

•

Para o clique Direito quando estiver utilizando a conexão USB (com um cabo USB ou receptor remoto opcional).

• Para retornar à tela do menu anterior durante operações com o menu.

Tecla MENU/HELP

Para exibir ajustes e

configurações de tela, e a tela de ajuda.

Tecla RESIZE

Para mudar o tamanho da tela (NORMAL, BORDA, etc.).

Tecla ECO+QUIET

Para diminuir o ruído da ventoinha de ventilação e aumentar a vida útil da lâmpada.

Tecla PICTURE

MODE

Para escolher a imagem apropriada.

Nomes da Partes e Funções (Continuação)

Colocar as pilhas

Pressione para baixo a aba sobre a proteção e remova a

proteção na direção da seta.

Coloque as pilhas.

• Coloque as pilhas assegurando-se que as polaridades casem

corretamente com as marcas m e n de dentro do compartimento das pilhas.

Insira, na abertura, a aba inferior da proteção, e

abaixe a proteção até ouvir um clique.

O uso incorreto das pilhas poderá fazer com que as mesmas vazem ou explodam. Recomenda-se seguir as precauções abaixo.

Cuidados

• Perigo de explosões se as pilhas for trocada incorretamente. Troque somente por pilhas alcalinas ou de manganês.

• Coloque as pilhas assegurando-se que as polaridades casem corretamente com as marcas m e n de dentro do compartimento das pilhas.

• Pilhas de tipos diferentes possuem propriedades diferentes, e assim sendo, não se deve misturar pilhas de tipos diferentes.

• Não misture pilhas novas e usadas. Isto poderá encurtar a vida útil das pilhas novas ou poderá fazer com que as pilhas usadas vazem.

• Retire as pilhas do controle remoto quando as mesmas ficarem sem carga, pois mantendo-as dentro poderá fazer com que elas vazem. Os flúidos que vazam das pilhas são danosos à pele, e assim sendo, certifique-se de primeiro limpá-las e depois retirá-las usando um pano.

• As pilhas incluídas neste projetor poderão ficar sem carga depois de pouco tempo, dependendo de como as mesmas foram mantidas. Certifique-se de trocá-las por pilhas novas o quanto antes.

• Retire as pilhas do controle remoto caso não se vá usar o controle remoto por muito tempo.

• Obedeça os regulamento (ordenanças) das autoridades locais quando for desfazer-se das pilhas usadas.

Intervalo Utilizável

O controle remoto pode ser usado para controlar o projetor dentro dos intervalos mostrados na ilustração.

Nota

•O sinal do controle remoto pode ser refletido em uma tela para facilitar as operações. Entretanto, a distância efetiva do sinal pode diferir dependendo do material de tela.

Quando usar o controle remoto

• Assegure-se de não derrubar, expôr à umidade ou a temperaturas altas.

•O controle remoto pode não funcionar devidamente sob uma lâmpada fluorescente. Em tais casos, mova o projetor para longe da lâmpada fluorescente.

Controle remoto

Sensor de controle remoto

30°

Transmissores de sinais do controle remoto

23n(7 m)

Introdução

Referência Rápida

Esta secção mostra as operações básicas (conexão do projetor a um computador). Para detalhes, veja a página descrita abaixo para cada passo.

Configuração e Projeção

Nesta seção, a conexão do projetor e do computador são explicadas usando um exemplo.

Tecla STANDBY/

Teclas INPUT

Tecla ENTER

Teclas de ajuste

(P/R/O/Q)

Tecla KEYSTONE

Anel da zoom

Anel do foco

Alavanca de

HEIGHT ADJUST

Tecla STANDBY

Tecla ON

Tecla COMPUTER

Tecla ENTER

Teclas de ajuste

(P/R/O/Q)

Tecla KEYSTONE

1. Coloque o projetor de frente para uma parede ou uma tela

_P. 18

2. Conecte o projetor ao computador e conecte o cabo de alimentação no soquete CA do projetor

Quando conectar outro equipamento que não um computador, veja páginas 22 e 23.

_PP. 21, 24

3. Retire a tampa da lente e ligue o projetor

No projetor No controle remoto

_P. 25

4. Ajuste a imagem do projetor com o Guia de Configuração

1 Depois de ligar o projetor, o Guia de Configuração é exibido.

(Quando “Guia Configur.” estiver ajustado para “Ativar”. Veja página 42.)

2 Siga os passos no Guia de Configuração e ajuste o foco, o tamanho da tela e a altura (ângulo).

3 Depois de ajustar o foco, a altura (ângulo) e o tamanho da tela, pressione ENTER para

terminar o Guia de Configuração.

_PP. 26, 27

5. Corrige a distorção trapezoidal

Correção da distorção trapezoidal usando a Correção Keystone.

No projetor

No controle remoto

Comprime a

parte superior.

Comprime a

parte inferior.

_P. 28

6. Selecione o modo ENTRADA

Selecione “COMPUTER” usando as teclas INPUT no projetor ou COMPUTER no controle remoto.

No projetor

• Ao pressionar INPUT no projetor, a lista de ENTRADAS é exibida.

Pressione '/" para mudar o modo ENTRADA.

No controle

remoto

Lista de ENTRADAS

ENTRADA

COMPUTER

Computador DVI-D

Vídeo DVI-D

Menu na Tela (RGB)

COMPUTER

RGB 1024 ¥ 768

_P. 29

Referência

Rápida

7. Ligue o computador

8. Desligar

Pressione a tecla STANDBY/ON no projetor ou a tecla STANDBY no controle remoto, e então pressione a tecla novamente enquanto a mensagem de confirmação estiver exibida, para colocar o projetor no modo Espera.

No projetor

No controle

remoto

Menu na Tela

_P. 25

Configuração do Projetor

Para obter a melhor qualidade de imagem, posicione o projetor perpendicularmente à tela, com os pés do projetor retraídos e nivelados. Isto tornará desnecessário o uso da correção Keystone e irá proporcionar a melhor qualidade de imagem. (Veja página 28.)

Configuração Padrão (Projeção frontal)

■ Coloque o projetor à distância necessária da tela de acordo com o tamanho da imagem desejado. (Veja página 20.)

Exemplo de configuração padrão

Vista Lateral

Tela

Centro da lente

Nota

•

Consulte a página 20 para informações adicionais a respeito de “Tamanho da Tela e Distância de Projeção”.

Montagem no teto

■ Recomenda-se que se faça uso do suporte opcional para montagem no teto da Sharp para esta instalação. Antes de montar o projetor, contate o seu Revendedor Autorizado ou o Centro de Assistência Técnica Sharp mais próximo para obter o suporte para montagem no teto (à venda em separado).

Modo Projeção

O projetor pode usar qualquer um dos 4 modos de projeção, ilustrados no diagrama abaixo. Escolha o modo mais apropriado para a situação de projeção. (Pode-se ajustar o modo Projeção no menu “AJ ECRÃ”. Veja página 42.)

■ Projeção frontal, montagem em mesa ■ Projeção frontal, montagem no teto

[Item do menu ➞ “Frontal”]

[Item do menu ➞ “Teto + Frontal”]

Configuração

■ Projeção traseira, montagem em mesa (com tela translúcida)

[Item do menu ➞ “Traseira”]

■ Projeção traseira, montagem no teto

(com tela translúcida)

[Item do menu ➞ “Teto + Traseira”]

Referência de Tamanho da Imagem Projetada e Distância de Projeção

Exemplo: Modo NORMAL (4:3)

Tamanho da imagem

300"

200"

100"

84" 60"

48"

67"

80"

50"

36"

"–

7'4

(2,2 m – 2,6 m)

60"

8'6

160"

10'4

120"

(3,1 m

240"×180"

11'11

"–

3,6 m)

–

12'3

14'2

"–

(3,7 m

4,3 m)

–

24'7

28'4

"–

(7,5 m

8,6 m)

–

36'10

(11,2 m)

Distância de Projeção

Configuração do Projetor (Continuação)

Tamanho da Tela e Distância de Projeção

Modo NORMAL (4:3)

Tamanho da Imagem (Tela)

Diag. [c] Largura Altura Mínima [L1] Máxima [L2]

300 (762 cm) 270 (686 cm) 250 (635 cm) 200 (508 cm)

150 (381 cm)

100 (254 cm)

84 (213 cm) 72 (183 cm) 60 (152 cm) 40 (102 cm)

: Tamanho da Imagem (diag.) (pol/cm) L: Distância de projeção (m/pés) L1: Distância mínima de projeção (m/pés) L2: Distância máxima de projeção (m/pés) H: Distância do centro da lente até a base da imagem (cm/pol)

610 cm (240) 549 cm (216) 508 cm (200) 406 cm (160) 305 cm (120) 203 cm (80) 171 cm (67) 146 cm (58) 122 cm (48)

81 cm (32)

457 cm (180) 411 cm (162) 381 cm (150) 305 cm (120) 229 cm (90) 152 cm (60) 128 cm (50) 110 cm (43)

91 cm (36) 61 cm (24)

Modo ALONGAR (16:9)

Tamanho da Imagem (Tela)

Diag. [c] Largura Altura Mínima [L1] Máxima [L2]

250 (635 cm) 225 (572 cm) 200 (508 cm)

150 (381 cm)

133 (338 cm) 106 (269 cm) 100 (254 cm)

92 (234 cm) 84 (213 cm) 72 (183 cm) 60 (152 cm) 40 (102 cm)

:Tamanho da Imagem (diag.) (pol/cm) L: Distância de projeção (m/pés) L1: Distância mínima de projeção (m/pés) L2: Distância máxima de projeção (m/pés) H: Distância do centro da lente até a base da imagem (cm/pol) S: Intervalo ajustável da posição da imagem (cm/pol) Veja

página 41.

553 cm (218) 498 cm (196) 443 cm (174) 332 cm (131) 294 cm (116) 235 cm (92) 221 cm (87) 204 cm (80) 186 cm (73) 159 cm (63) 133 cm (52)

89 cm (35)

311 cm (123) 280 cm (110) 249 cm (98) 187 cm (74) 166 cm (65) 132 cm (52) 125 cm (49) 115 cm (45) 105 cm (41)

90 cm (35) 75 cm (29) 50 cm (20)

Distância de projeção [L]

11,2 m (36 10) 10,1 m (33 2)

9,4 m (30 9) 7,5 m (24 7) 5,6 m (18 5) 3,7 m (12 3) 3,1 m (10 4) 2,7 m (8 10) 2,2 m (7 4) 1,5 m (4 11)

— 11,7 m(38 4) 10,8 m (35 5)

8,6 m (28 4) 6,5 m (21 3) 4,3 m (14 2) 3,6 m (11 11) 3,1 m (10 3) 2,6 m (8 6) 1,7 m (5 8)

A fórmula para o tamanho da imagem e a distância de projeção

[m/cm]

L1 (m) = 0,03745 L2 (m) = 0,04323 H (cm) = 0,064

Distância de projeção [L]

10,2 m (33 6)

9,2 m (30 1) 8,2 m (26 9) 6,1 m (20 1) 5,4 m 4,3 m (14 2) 4,1 m (13 5) 3,8 m (12 4) 3,4 m (11 3) 2,9 m (9 8) 2,4 m (8) 1,6 m (5 4)

11,8 m (38 8) 10,6 m (34 9)

(30 11)

9,4 m 7,1 m (23 2)

(17 10)

6,3 m (20 7) 5,0 m (16 5) 4,7 m (15 5) 4,3 m (14 3) 4,0 m (13) 3,4 m (11 2) 2,8 m (9 3) 1,9 m (6 2)

A fórmula para o tamanho da imagem e a distância de projeção

[m/cm]

L1 (m) = 0,0408 L2 (m) = 0,0471 H (cm) = 0,27727 S (cm) = ±0,20754

Distância do centro da lente

até a base da imagem [H]

c c

Distância do centro da lente

até a base da imagem [H]

c c

19 cm 17 cm 16 cm 13 cm 10 cm

69 cm 62 cm 55 cm 42 cm 37 cm 29 cm 28 cm 26 cm 23 cm 20 cm 17 cm 11 cm

6 cm 5 cm 5 cm 4 cm 3 cm

/16)

/64)

/32)

/64)

/16)

/64)

[Pés/Polegadas]

L1 (pés) = 0,03745c / 0,3048 L2 (pés) = 0,04323c / 0,3048 H (pol) = 0,064c / 2,54

/64)

(27

/16)

(24

/64)

(21

/8)

(16

/64)

(14

/64)

(11

/64)

(10

/64)

(10

/64)

[Pés/Polegadas]

L1 (pés) = 0,0408c / 0,3048 L2 (pés) = 0,0471c / 0,3048 H (pol) = 0,27727c / 2,54 S (pol) = ±0,20754c / 2,54

Intervalo ajustável da

posição da imagem [S]

52 cm 47 cm 42 cm 31 cm 28 cm 22 cm 21 cm 19 cm 17 cm 15 cm 12 cm  8 cm

(20 (18 (16 (12 (10 (8 (8 (7 (6 (5 (4 (3

/64)

/32)

/4)

/8)

/32)

/64)

/32)

/64)

Nota

• Consulte a página 18 em relação a “Distância de projeção [L]” e “Distância do centro da lente até

a base da imagem [H]”.

• Considere uma margem de erro nos valores nos diagramas acima.

Conectando o Projetor à Outro Equipamento

Antes de conectar, certifique-se de desconectar o cabo de alimentação do projetor da tomada CA e desligar os dispositivos a serem conectados. Depois de fazer todas as conexões, ligue o projetor e então os outros dispositivos. Quando conectar um computador, certifiquese que o mesmo seja ligado depois que todas as conexões foram feitas.

IMPORTANTE:

Certifique-se de que o modo de entrada apropriado foi selecionado no projetor antes de ligar o equipamento conectado.

• Para mais detalhes acerca de conexões e cabos, consulte o manual de operação do equipamento conectado.

• Poderá ser necessário usar outros cabos ou conectores não listados abaixo.

Terminais no projetor

Equipamento

Computador

Nota

•Veja a página 60 “Tabela de Compatibilidade de Computador” para uma lista de sinais de

computador compatíveis com o projetor. O uso de outros sinais de computador que não aqueles listados pode fazer com que algumas funções não funcionem.

•Um adaptador Macintosh pode ser necessário para uso com alguns computadores Macintosh. Contate

o revendedor Macintosh da sua área.

• Dependendo do computador que se estiver usando, a imagem poderá não ser projetada a menos

que se ative a porta de saída externa do computador (por exemplo, pressionando-se simultaneamente as teclas “Fn” e “F5” como em um computador da SHARP). Consulte as

instruções expecíficas no manual de operação do seu computador para como ativar a porta de saída externa do seu computador.

Terminal em

equipamento conectado

Terminal

de saída

RGB

Terminal de

saída de

digital DVI

Cabo RGB (fornecido)

Cabo digital DVI (à venda no comércio)

Cabo

Terminal

no projetor

COMPUTER/ COMPONENT

DVI-D

Conexões

Conectando o Projetor à Outro Equipamento (Continuação)

Equipamento

Equipamento de vídeo

Câmera/vídeo game

Terminal em

equipamento conectado

Terminal

de saída

HDMI

Terminal

de saída

digital DVI

Terminal

de saída

vídeo

componente

Terminal

de saída

S-vídeo

Terminal

de saída

vídeo

Terminal

de saída

vídeo

componente

Terminal de saída

S-vídeo

Cabo HDMI para DVI (à venda no comércio)

Cabo digital DVI (à venda no comércio)

Cabo 3 RCA para miniatura D-sub de 15 pinos (opcional, AN-C3CP2)

Cabo S-vídeo (à venda no comércio)

Cabo vídeo (à venda no comércio)

Cabos para uma câmera ou para vídeo game/Cabo 3 RCA para miniatura D-sub de 15 pinos (opcional, AN-C3CP2)

Cabos para uma câmera ou para vídeo game

Cabo

Plugue adaptador RCA (à venda no comércio)

Terminal

no projetor

DVI-D

COMPUTER/ COMPONENT

S-VIDEO

VIDEO

COMPUTER/ COMPONENT

S-VIDEO

Terminal

de saída

vídeo

Cabos para uma câmera ou para vídeo game

VIDEO

Nota

• Enquanto o projetor estiver conectado ao equipamento de vídeo que tem um terminal de saída

HDMI, apenas o sinal de vídeo poderá entrar no projetor. (Conecte o terminal de entrada de AUDIO para entrada de áudio.)

•

Dependendo das especificações do equipamento de vídeo ou do cabo digital HDMI para DVI, a transmissão de sinal pode não funcionar corretamente. (A especificação HDMI não oferece suporte a todas as conexões para o equipamento de vídeo com terminal de saída digital HDMI, usando um cabo digital HDMI para DVI.)

• Para obter detalhes sobre compatibilidade para conexão, consulte as informações de suporte na

conexão DVI fornecida pelo fabricante do equipamento de vídeo.

•

Quando conectar ao projetor um equipamento de vídeo com saída RGB de 21 pinos (Euro-scart), utilize um cabo disponível no comércio adequado ao terminal do projetor onde o mesmo será conectado.

•O projetor não oferece suporte a sinais RGBC via Euro-scart.

Equipamento Cabo

Equipamento áudio

Terminal em

equipamento conectado

Terminal de

saída de áudio

de ø3,5 mm

Cabo de áudio de ø3,5 mm estéreo ou mono (disponível no mercado ou disponível como peça de serviço Sharp QCNWGA038WJPZ)

Terminal

no projetor

AUDIO 1

Cabo de áudio RCA (à venda no comércio)

Cabos para uma câmera ou para vídeo game

Cabo RGB (fornecido ou à venda no comércio)

Cabo de áudio de ø3,5 mm estéreo ou mono (disponível no mercado ou disponível como peça de serviço Sharp QCNWGA038WJPZ)

Cabo de áudio com miniconector estéreo de ø3,5 mm para RCA (à venda no comércio)

AUDIO 2

MONITOR OUT

AUDIO OUT

Monitor

Amplificador

Terminal de

saída de

áudio RCA

Terminal

de saída de áudio

Terminal

de entrada

RGB

Terminal

de entrada

de áudio

de ø3,5 mm

Terminal de

entrada de áudio RCA

Nota

• Quando usar o cabo de áudio mono de ø3,5 mm, o volume ficará pela metade de quando se usar

o cabo de áudio estéreo de ø3,5 mm.

•Você pode selecionar “Audio 1” ou “Audio 2” para “Entrada de áudio” no menu “AJ PROJ”. (Veja

página 43.)

• Sinais RGB e Componente podem ser enviados ao monitor.

Conexões

Controlar o Projetor com um Computador

Quando o terminal RS-232C no projetor estiver conectado a um computador com um adaptador DIN-D-sub RS-232C (opcional, AN-A1RS) e um cabo de controle serial RS-232C (tipo cruzado, à venda no comércio), o computador pode ser usado para controlar o projetor e verificar o estado do mesmo. Veja página 55 para mais detalhes.

Quando da conexão a um computador usando um cabo de controle serial RS232C e um adaptador DIN-D-sub RS-232C.

Para terminal RS-232C

Adaptador DIN-D-sub RS-232C (opcional, AN-A1RS)

Para terminal RS-232C

Cabo de controle serial RS-232C (tipo cruzado, à venda no comércio)

Nota

•A função RS-232C pode não funcionar caso o terminal do computador não esteja devidamente

configurado. Consulte o manual de operação do computador para mais detalhes.

•Veja páginas 53 e 54 para a conexão de um cabo de controle serial RS-232C.

Computador

Informação

• Não conecte o cabo RS-232C a outra porta que não o terminal RS-232C do computador. Tal ato poderá danificar o computador e o projetor.

• Não conecte ou desconecte o cabo de controle serial RS-232C no computador quando o mesmo estiver ligado. Isto poderá danificar o computador.

Acessório

Conectar o Cabo de

fornecido

Alimentação

Conecte o cabo de alimentação fornecido ao soquete CA na traseira do projetor. Conecte então em uma tomada CA.

Soquete CA

Para tomada CA

Cabo de alimentação (fornecido)

Ligar e Desligar o Projetor

Ligar o Projetor

Note que as conexões a equipamentos externos e tomadas de força devem ser feitas antes de executar as operações descritas abaixo. (Veja páginas 21 a 24.)

Retire a tampa da lente e pressione STANDBY/ON no projetor ou ON no controle remoto.

• O indicador de

• Depois que o indicador da lâmpada acende, o projetor

está pronto a iniciar a operação.

força

acende em verde.

Informação

• Quando o “Auto Re-Iniciar” estiver em “Ativar”:

Se o cabo de alimentação for desconectado da tomada ou o disjuntor for desligado quando o projetor estiver ligado, o projetor então ligará automaticamente quando o cabo de alimentação for reconectado à tomada ou o disjuntor for religado.

• Inglês é o idioma original de fábrica. Se você deseja mudar o idioma do menu na tela, reconfigure o idioma de acordo com os procedimentos na página 42.

(Veja página 43.)

Indicador da lâmpada

Nota

• Acerca do Indicador da Lâmpada

A lâmpada indicadora acende-se para indicar o estado da lâmpada.

Verde: A lâmpada está ligada. Piscando em verde: A lâmpada está em

Vermelho: A lâmpada foi desligada de

•

Ao ligar o projetor, poder-se-á experenciar uma breve tremulação da imagem durante os primeiros minutos que a lâmpada comece a entrar em operação. Tal ocorrência é parte normal da operação, e provém da ação do circuito de controle de estabilizar as características de potência da lâmpada. Não se deve interpretar tal ocorrência como defeito do aparelho.

• Se o projetor for colocado no modo Espera e for ligado novamente logo depois, poderá levar algum tempo até que a lâmpada fique pronta para iniciar a projeção.

• Quando a Trava do Sistema estiver ativada, a

janela de entrada de senha aparece. Para cancelar a senha, entre a senha que tenha sido ajustada. Veja página 44 para mais detalhes.

forma anormal ou necessita ser trocada.

aquecimento.

Desligar a alimentação (Colocar o Projetor no Modo Espera)

Pressione STANDBY/ON no projetor ou STANDBY no controle remoto, e então

pressione a mesma tecla novamente quando a mensagem de confirmação for exibida, para colocar o projetor no modo Espera.

•O projetor não pode ser ligado enquanto estiver arrefecendo.

Indicador de força

Tecla STANDBY/ON

Tecla STANDBY

Tecla ON

Menu na Tela (mensagem de confirmação)

Informação

•

Função de desligamento direto da alimentação

Pode-se desconectar o cabo de alimentação da tomada CA mesmo que a ventoinha de refrigeração ainda esteja em funcionamento.

Operações

Básicas

Projeção de Imagem

Tela do Guia de Configuração

Acerca do Guia de Configuração

Depois que o projetor for ligado, a tela do Guia de Configuração aparece para ajudálo(a) com a configuração do projetor.

Itens de Orientação

1 FOCUS 2 HEIGHT ADJUST 3 ZOOM

Pressione ENTER para sair da tela Guia de Configuração.

Nota

•A tela Guia de Configuração evidencia automaticamente os itens na seguinte ordem:

1 FOCUS

Entretanto, pode-se ajustar o foco, a altura (ângulo) ou a zoom a despeito dos itens evidenciados.

• Se você não deseja exibir o Guia de Configuração da próxima vez, ajuste “Menu” “AJ ECRÃ” - “Guia Configur.” para “Desativar”. (Veja página 42.)

2 HEIGHT ADJUST

3 ZOOM4 ENTER

Tecla STANDBY/ON

Tecla ENTER

Anel da zoom

Ajustar a Imagem Projetada

1 Ajustar o Foco

Você pode ajustar o foco com o anel do foco no projetor.

Gire o anel do foco para ajustar o foco, observando a imagem projetada.

2 Ajustar o Tamanho da Tela

Pode-se ajustar o tamanho da tela usando o anel da zoom no projetor.

Gire o anel da zoom para aumentar ou diminuir o tamanho da tela.

Anel do foco

3 Ajustar a Altura

A altura do projetor pode se ajustada usando o pé de ajuste na frente e na traseira do projetor.

Quando a tela estiver acima do projetor, a imagem projetada pode ser elevada ajustando-se o projetor.

Levante o projetor para ajustar sua

altura, mantendo levantada a alavanca de HEIGHT ADJUST.

Retire as mãos da alavanca de

HEIGHT ADJUST do projetor depois que a altura do mesmo tenha sido devidamente ajustada.

•O ângulo de projeção é ajustável a até aproximadamente 9 graus da superfície na qual o projetor está assentado.

Use o pé de ajuste traseiro para

nivelar o projetor.

•O projetor é ajustável a ±2 graus da posição padrão.

Nota

• Quando a altura do projetor é ajustada, ocorrem distorções trapezoidais. Siga os procedimentos de Correção Keystone para corrigir as distorções. (Veja páginas 28 e 41.)

Alavanca de HEIGHT ADJUST

Faça pequenos ajustes.

Pé de ajuste traseiro

Operações

Básicas

Informação

•Procure não aplicar pressão demasiada no projetor com o pé de ajuste frontal para fora.

• Quando for abaixar o projetor, tome cuidado para não prender os dedos na área entre o pé de ajuste e o projetor.

• Segure o projetor firmemente quando for levantá-lo ou carregá-lo.

• Não segure pela parte da lente.

Projeção de Imagem (Continuação)

Correção da Distorção Trapezoidal

Quando a imagem for projetada de cima ou de baixo em direção à tela a um ângulo, a imagem torna-se distorcida trapeziodalmente. A função para corrigir distorções trapezóidicas é chamada Correção Keystone.

Teclas de ajuste (P/R/O/Q)

Nota

•A Correção Keystone pode ser ajustada a um ângulo de até aproximadamente ±20 graus e a tela pode também ser ajustada a um ângulo de aproximadamente ±20 graus (quando o modo Redimensionar estiver ajustado para “NORMAL” (veja página 30)).

Pressione KEYSTONE para entrar

no modo Correção Keystone.

• Pode-se também exibir o menu na tela do modo Correção Keystone com

KEYSTONE no projetor.

Pressione P /Q ou O /R para

ajustar a Correção Keystone.

• Pode-se também ajustar a Correção Keystone usando as teclas de ajuste no projetor.

Nota

•Pressione RETURN enquanto o menu na tela

do modo Correção Keystone estiver exibido para retornar à configuração usual.

Pressione KEYSTONE.

•O menu na tela exibindo o modo Correção Keystone desaparecerá.

• Pode-se também usar KEYSTONE no projetor.

Tecla RETURN

Tecla KEYSTONE

Menu na Tela (modo Correção Keystone)

0ANGULAÇÂO

AJUST FIM

Comprime o lado superior. (Mova a barra corrediça na direção +.)

Comprime o lado inferior. (Mova a barra corrediça na direção -.)

Informação

• Durante o ajuste da imagem usando a Correção Keystone, linhas retas e as bordas da imagem poderão aparecer dentadas.

Mudar o Modo de Entrada

Selecione o modo de entrada apropriado para o equipamento conectado.

Pressione COMPUTER, DVI, S-VIDEO ou VIDEO no controle remoto para selecionar o modo de entrada.

•

Quando você pressionar INPUT no projetor ou DVI no controle remoto, a lista INPUT será mostrada. Pressione

P/R

para mudar o modo ENTRADA.

Ajustar o Volume

Pressione VOL +/– no controle remoto

ou –

Q+ no projetor para ajustar o vol-

ume.

Nota

•

Pressionando-se VOL –/–O abaixa-se o volume.

•

Pressionando-se VOL +/

•

Quando o projetor estiver conectado a um equipamento externo, o nível do volume do equipamento muda de acordo com o nível de volume do projetor. Ajuste o volume do projetor ao nível mínimo quando for ligar/desligar o projetor, ou quando for mudar o sinal de entrada.

• Quando não se desejar que haja saída através do altofalante do projetor quando este estiver conectado a um equipamento externo, ajuste “Alto falante” no menu “AJ PROJ” para “Desativar”. (Veja página 43.)

Q+ aumenta-se o volume.

Menu na Tela

Teclas COMPUTER, DVI, S-VIDEO, VIDEO

Tecla AV MUTE

Teclas VOL +/– (Volume)

Operações

Básicas

Exibir a Tela Preta e Desligar o Som Temporariamente

Pressione AV MUTE no controle remoto para exibir temporariamente uma tela preta e desativar o som.

Nota

•Pressionando AV MUTE novamente trará a imagem projetada de volta.

Menu na Tela

Projeção de Imagem (Continuação)

Modo Reajustar

Esta função permite que você modifique ou configure o modo Redimensionar para acentuar a imagem de entrada. Dependendo do sinal de entrada, você pode escolher imagem “NORMAL”,

“BORDA” ou “ALONGAR”.

Pressione RESIZE.

•Veja página 41 para ajustar na tela de menu.

Computador

4:3 razão aparente

Outras razões aparentes

Resolução principal

SVGA (800 K 600)

XGA (1024 K 768)

SXGA (1280 K 960)

SXGA L (1400

SXGA (1280

WXGA (1280 K 768)

XR-40X/30X XR-30S XR-40X/30X XR-30S XR-40X/30X XR-30S

1024

1050)

1024)

NORMAL BORDA ALONGAR

768 800

600J768

576 600

Tecla RESIZE

450

1024

576 800

450

Computador

XR-40X/30X

Resolução mais baixa

que XGA

XGA

Resolução

mais alta que XGA

Sinal de Entrada

XR-30S

Resolução mais baixa que SVGA

Tipo de imagem BORDA

SVGA

Resolução

mais alta

que SVGA

NORMAL

Razão aparente 4:3

Enviar imagem da tela

SXGA

(1280¥1024)

Razão aparente 5:4

WXGA

Razão aparente 16:9

* Modo para projetar uma imagem com a razão aparente original sem cortar nenhuma porção.

: Corta fora a área na qual a imagem não pode ser projetada.

ALONGAR

VÍDEO

• “ALONGAR” fica fixo quando entram sinais 540P, 720P, 1035I ou 1080I.

Sinal de Entrada

DVD / Vídeo Tipo de imagem

Razão aparente 4:3

480I, 480P, 576I,

576P, NTSC, PAL,

SECAM

540P, 720P, 1035I,

1080I

Caixa de correio

Imagem comprimida 16:9

Imagem comprimida 4:3

Razão aparente 16:9

Enviar imagem da tela

NORMAL

BORDA

ALONGAR

Operações

Básicas

Razão aparente 16:9

(razão aparente 4:3

em 16:9)

* Modo para projetar uma imagem com a razão aparente original sem cortar nenhuma porção.

: Corta fora a area na qual a imagem não pode ser projetada. : Área na qual a imagem não está incluída nos sinais originais.

Operação com o Controle Remoto

Tecla BREAK TIMER

Tecla POINTER

Tecla SPOT

Teclas de ajuste (P/R/O/Q)

Tecla ECO+QUIET

Exibição e Ajuste do Intervalo

Pressione BREAK TIMER.

•O temporizador começa a contagem regressiva de 5 minutos.

Menu na Tela

Pressione P/R /O/Q para ajustar

a duração do intervalo.

• Aumenta com P ou Q

5 minutos s 6 minutos s 60 minutos

• Diminui com O ou R

4 minutos s 3 minutos s1 minuto

•O intervalo pode ser ajustado em unidades de um minuto (até 60 minutos).

Cancelar a função de exibição do intervalo

Pressione BREAK TIMER.

Mostrando o Indicador

Pressione POINTER e pressione

P/R/O/Q no controle remoto para mover o indicador.

Pressione POINTER novamente.

•O indicador desaparecerá.

Usando a Função Spot

Pressione SPOT e pressione P/R/

O /Q no controle remoto para mover a área spot.

Pressione SPOT novamente.

•A área spot desaparecerá.

Seleção do Modo Eco+Silen

Pressione ECO+QUIET no controle remoto ou ECO+QUIET no projetor para ligar ou desligar o modo Eco+Silen.

∑ Quando o modo Eco+Quiet estiver ajustado para

“Ativar”, o ruído da ventoinha de ventilação diminui, o consumo de energia diminui e a vida útil da lâmpada aumenta.

Nota

•Ver “Ajuste da Lâmpada” na página 40 para

detalhes do modo Eco+Silen.

Nota

•A função Intervalo não funciona quando o projetor estiver operando com as funções “Sinc. Automática”, “IMOBILIZAÇÃO” ou “AV MUDO” ativadas.

Selecionar o Modo Imagem

Tecla FREEZE

Tecla PICTURE MODE

Tecla AUTO SYNC

Sincronia Automática (Ajuste de Sincronia Automática)

A função Sincronia Automática funciona quando da detecção de um sinal de entrada depois que o projetor for ligado. Pressione AUTO SYNC para comandar manualmente a função Sincronia Automática.

Nota

• Quando não for possível obter uma imagem otimizada com o ajuste de Sincronização Automática, use o menu de ajuda para ajustar manualmente. (Veja página 46.)

Você pode selecionar o modo Imagem mais conveniente para imagem projetada, tal como para filmes ou vídeo games.

Pressione PICTURE MODE.

• Quando se pressionar PICTURE MODE, o

modo Imagem muda na seguinte ordem:

PASRÃO

APRESENTAÇÃO

Nota

•Veja a página 39 para detalhes relativos ao

modo Imagem.

* “sRGB” é exibido somente quando houver

entrada de sinais RGB.

CINEMA

JOGO

sRGB

Congelar uma Imagem em Movimento

Pressione FREEZE.

•A imagem projetada é congelada.

Pressione FREEZE novamente

para retornar à imagem dinâmica do dispositivo conectado no momento.

Recursos

úteis

Operação com o Controle Remoto (Continuação)

Utilização do Controle Remoto como Mouse sem Fio do Computador

Ao conectar o projetor e o computador com um cabo USB, é possível utilizar o controle remoto como o mouse do computador. Se o computador estiver muito distante do projetor a ser conectado via cabo USB, o receptor remoto (opcional, AN-MR2) possibilita a operação do projetor utilizando o controle remoto. Para maiores detalhes, consulte o manual de

operação do receptor.

Conexão com cabo USB

Computador

terminal USB

Cabo USB (disponível no mercado ou disponível como peça de serviço Sharp QCNWGA014WJPZ)

Depois de conectado, o cursor do mouse pode ser operado da seguinte maneira.

terminal USB

Receptor remoto (opcional, AN-MR2)

Teclas PAGE UP/ PA GE DOWN

Teclas MOUSE/ de ajuste ('/"/\/|)

■ Para mover o cursor

Pressione as teclas MOUSE/de ajuste ('/"/\/|).

■ Para clique esquerdo (l-click)

Pressione L-CLICK.

■ Para clique direito (r-click)

Pressione R-CLICK.

■

Se o seu computador aceita apenas

Tecla R-CLICK

mouse de um clique (como um Macintosh)

Pressione L-CLICK ou R-CLICK. L-CLICK e R-CLICK têm uma função comum.

Tecla L-CLICK

■ Ao utilizar [Page Up] ou [Page Down]

Semelhante às teclas [Page Up] e [Page Down] do teclado de um computador.

Pressione PAGE UP ou PAGE DOWN.

Nota

• Esta função funciona apenas com Microsoft® Windows® OS e Mac OS®. Contudo, esta função não

funciona com os seguintes sistemas operacionais que não suportam USB.

∑ Versões anteriores a Windows® 95. ∑ Versões anteriores a Windows® NT 4.0. ∑ Versões anteriores a Mac OS® 8.5.

• Não se pode usar esta função quando o menu estiver exibido na tela.

• Confirme o reconhecimento da conexão USB pelo computador.

Itens do Menu

A seguir estão mostrados os itens que podem ser ajustados no projetor.

Menu “Imagem”

Entrada COMPUTER (RGB), DVI (RGB)

Imagem

Modo Imagem

Contraste 0 Brilho Vermelho Azul Temp Cor Ênfase no Branco Ajuste Lâmpada Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0 0 1

Brilho

Entrada COMPUTER (Componente), DVI (Componente), S-VIDEO, VIDEO

Imagem

Modo Imagem

Contraste 0 Brilho Cor Matiz Nitidez Temp Cor Ênfase no Branco Progress. 3D Progress. Ajuste Lâmpada Brilho Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0 0 0 1

Menu “Ajuste de Tela (AJ ECRÃ)”

Imagem

Reajustar Desloc Imagem 0 Angulação Mostrar OSD Tela de Fundo Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

*1Items quando da entrada de sinais RGB através de

COMPUTER ou DVI.

Items quando da entrada de sinais componente através de

COMPUTER ou DVI, ou quando da escolha de S-VIDEO ou VIDEO.

*3“Tom” aparecerá na tela do menu somente quando da entrada

de sinais PAL ou SECAM (inclusive quando da mudança forçada a estes sinais de entrada). Basicamente, não há necessidade de ajustar o “Tom”, mas pode-se ajustar o tom da imagem com este ajuste quando da entrada de sinais PAL ou SECAM.

*4Items quando da entrada de sinais componente através de

COMPUTER, ou quando da escolha de S-VIDEO ou VIDEO.

Intervalo de ajuste para XR-40X/XR-30X.

* *6Intervalo de ajuste para XR-30S.

AJ ECRÃ AJ PROJ Ajuda

Borda

Ativar Logo Ativar Frontal Português

Menu principal Sub menu

Imagem

Página 39

Modo Imagem

Página 39

Contraste

Brilho

Vermelho

Azul

Cor

Matiz

Nitidez

+30-30

*2*3

+30-30

Página 40

Temp Cor

+2-2

Página 40

Ênfase no Branco [0/1/2]

Página 40

Progress.

Página 40

Ajuste Lâmpada

Página 40

Reset

Menu principal Sub menu

AJ ECRÃ

Página 41

Reajustar

Página 41

Desloc Imagem

-96 +96

-75 +75*5*6

Página 41

Angulação

-168 +168

-124 +124*5*6

Página 41

Mostrar OSD [Ativar/Desativar]

Página 42

Tela de Fundo

Página 42

Guia Configur. [Ativar/Desativar]

Página 42

Projeção

Página 42

Idiomas (Language)

Página 42

Padrão Apresentação Cinema Jogo

sRGB

2D Progress. 3D Progress. Modo Filme

Brilho Eco + Silen

Normal Borda Alongar

Logo Tela Azul Nenhum

Frontal Teto + Frontal Traseira Teto + Traseira

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Türkçe

Recursos

úteis

Itens do Menu (Continuação)

Menu “Ajuste de Projetor (AJ PROJ)”

Imagem AJ ECRÃ AJ PROJ Ajuda Auto Desligamento Auto Re-Iniciar

Modo ESPERA Som do sistema Alto falante Entrada de áudio RS-232C 9600bps Modo Ventoinha Normal Bloqueio Sistema

T.lâmp.(Vida) 100%

SEL/AJU CONF FIM

Ativar Ativar Padrão Ativar Ativar Audio 1

Desativar

hr0

min0

Menu principal Sub menu

AJ PROJ

Página 43

Auto Desligamento [Ativar/Desativar]

Página 43

Auto Re-Iniciar [Ativar/Desativar]

Página 43

Modo ESPERA

Página 43

Som do sistema [Ativar/Desativar]

Padrão Eco

Página 43

Alto falante [Ativar/Desativar]

Página 43

Entrada de áudio

Página 43

RS-232C

Página 44

Modo Ventoinha

Página 44

Bloqueio Sistema [Ativar/Desativar]

Audio 1 Audio 2

9600bps 115200bps

Normal Alta

Página 44

T.lâmp.(Vida)

Página 44

Menu “Ajuda”

Imagem

Não aparece imagem nem som. Aparecem faixas verticais ou tremura da imagem. Imagem de dados não centrada. Cor está deslavada ou má. A imagem é escura. A imagem é distorcida.

Repor todos os ajustes em definições por defeito.

SEL CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Itens ajustáveis com o menu “Ajuda”

Menu “Ajuda” n Página 46

• Aparecem faixas verticais ou tremura da imagem.

Sync. Automática Relógio Fase

• Imagem de dados não centrada.

Sync. Automática Horiz. Vertic.

• Cor lavada ou ruim

Entrada COMPUTER/COMPONENT ou DVI

Tipo de sinal: Auto/RGB/Componente

Entrada S-VIDEO ou VIDEO

Sistema de vídeo: Auto/PAL/SECAM/

NTSC3.58/NTSC4.43/ PAL-M/PAL-N/PAL-60

Entrada DVI

Ampl. Dinâmica: Auto/Padrão/Aumentado

* Os itens selecionáveis variam dependendo do

sinal de entrada e do modo de entrada escolhidos.

Uso da Tela do Menu

Tecla ENTER

Teclas de ajuste (P/R/O/Q)

Tecla MENU/HELP

Tecla ENTER

Teclas de ajuste (P/R/O/Q)

Tecla RETURN

•Pressione RETURN

para retornar à tela anterior quando o menu estiver exibido.

Tecla MENU/HELP

Seleções do Menu (Ajustes)

Exemplo: Ajuste de “Brilho”.

• Esta operação pode também ser executada usando as teclas no projetor.

Pressione MENU/HELP.

•A tela do menu “Imagem” para o modo de entrada selecionado é exibida.

Pressione Q ou O e escolha

“Imagem” para ajustar.

Exemplo: tela do menu “Imagem” para entrada

COMPUTER (RGB)

Item do menu

Imagem

Modo Imagem

Contraste Brilho Vermelho Azul Temp Cor

Ênfase no Branco Ajuste Lâmpada Reset

SEL/AJU

AJ ECRÃ

0 0 0 0 0 1

CONF

AJ PROJ

Padrão

Brilho

Ajuda

FIM

Recursos

úteis

Uso da Tela do Menu (Continuação)

Pressione P ou R e escolha

“Brilho” para ajustar.

•O item selecionado fica em evidência.

Para ajustar a imagem projetada observando-a

Pressione ENTER.

•O item escolhido (p.ex. “Brilho”) é exibido por si na base da tela.

• Ao pressionar-se P ou R, o item seguinte será exibido (“Vermelho” será exibido depois de “Brilho”).

Nota

•Pressione ENTER novamente para

retornar à tela anterior.

Imagem

Modo Imagem

Contraste

Brilho

Vermelho Azul Temp Cor Ênfase no Branco Ajuste Lâmpada Reset

SEL/AJU Aj.simples FIM

AJ ECRÃ AJ PROJ

Padrão

0 0 0 1

Brilho

Itens a serem ajustados

Imagem AJ ECRÃ AJ PROJ Ajuda Reajustar Desloc Imagem

Angulação Mostrar OSD

Borda 0 0

Ativar

Pressione ENTER.

O item é exibido por si.

Imagem

SEL/AJU Menu Voltar FIM

0Brilho

Ajuda

Pressione O ou Q para ajustar o

item selecionado.

•O ajuste é assim armazenado.

Pressione MENU/HELP.

•A tela de menu desaparecerá.

Imagem

Modo Imagem

Contraste 0

Brilho

Vermelho Azul Temp Cor Ênfase no Branco Ajuste Lâmpada Reset

SEL/AJU Aj.simples FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0 1

Brilho

Nota

• As teclas do menu não funcionam quando o projetor estiver operando com as funções “Sinc. Automática”, “Intervalo”, “IMOBILIZAÇÃO”, ou “AV MUDO” ativadas.

Ajustes de Imagem (Menu “Imagem”)

Operação do menu n Página 37

Q Exemplo: tela do menu “Imagem” para

entrada COMPUTER (RGB)

Imagem

Modo Imagem

Contraste 0 Brilho Vermelho Azul Temp Cor Ênfase no Branco Ajuste Lâmpada Reset

SEL/AJU

1 1

Selecionar o Modo Imagem

1 1

AJ ECRÃ AJ PROJ Ajuda

CONF

Padrão

0 0 0 0 1

Brilho

FIM

Q Exemplo: tela do menu “Imagem” para

entrada S-VIDEO

Imagem

Modo Imagem

Contraste 0 Brilho Cor Matiz Nitidez Temp Cor Ênfase no Branco Progress. 3D Progress. Ajuste Lâmpada Brilho Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0 0 0 1

Itens

selecionáveis

Padrão Apresentação

Descrição

Para imagem padrão Clareia porções da imagem

para dar mais realce às

Ajustes originais de cada item quando se escolher Modo Imagem

Temp Cor

0 0

Ênfase no Branco

1 2

Ajuste Lâmpada

Brilho Brilho

apresentações.

Cinema

Jogo

*sRGB

Proporciona uma matiz natural à imagem projetada.

Proporciona a nitidez da imagem projetada.

Para alta fidelidade de reprodução de imagens de um computador.

-1

–

Eco + Silen

Brilho

• “sRGB” é exibido somente quando da entrada de sinais RGB.

• Pode-se configurar ou ajustar cada item no menu “Imagem” à sua preferência. Qualquer mudança que se faça é armazenada na memória.

Nota

•Você pode também pressionar PICTURE MODE no controle remoto para selecionar o modo Imagem. (Veja página 33.)

• *sRGB é um padrão internacional de reprodução de cores regulado pela IEC (Comissão Eletrotécnica Internacional). Como a área de cor fixa foi decidida pela IEC, as imagens são exibidas em matizes naturais baseadas na imagem original, quando “sRGB” for selecionado. Para informações adicionais a respeito da função sRGB, visite o site “http://www.srgb.com/”. Quando “sRGB” for selecionado, não se pode ajustar itens tais como “Vermelho”, “Azul”, “Temp Cor” e “Ênfase no Branco”.

Informação

• Quando “sRGB” for selecionado, a imagem projetada poderá ficar escura, mas isto não indica nenhum problema no aparelho.

Recursos

úteis

Ajustes de Imagem (Menu “Imagem”) (Continuação)

Operação do menu n Página 37

4 Progressivo

2 Ajustar a Imagem

Itens de

ajuste

Contraste

Brilho

Ver melho*

Azul*

Cor*

Matiz*2 *

Nitidez* Ênfase no

Branco*

*1 Não ajustável/selecionável quando “sRGB” for

selecionado.

*2 Não exibido no mode de entrada RGB.

“Tom” aparecerá na tela do menu somente quando da

entrada de sinais PAL ou SECAM (inclusive quando da mudança forçada a estes sinais de entrada). Basicamente, não há necessidade de ajustar o “Tom”, mas pode-se ajustar o tom da imagem com este ajuste quando da entrada de sinais PAL ou SECAM.

Tecla O

Para menos contraste.

Para menos claridade.

Para vermelho mais fraco. Para azul mais

fraco. Para menos

intensidade de cor. Para tornar tons de

pele arroxeadas. Para menos nitidez. Para alta fidelidade

de reprodução de cores.

Tecla Q

Para mais contraste.

Para mais claridade.

Para vermelho mais forte. Para azul mais

forte. Para mais

intensidade de cor. Para tornar tons de

pele esverdeados. Para mais nitidez. Para mais

vivacidade.

Nota

• Não se pode escolher “Ênfase no Branco” ou “Temp Cor” quando “sRGB” for selecionado.

• Para retornar todos os itens de configuração aos valores originais, selecione “Reset” e pressione ENTER.

3 Ajustar a Temperatura

de Cor

Itens

selecionáveis

Para temperaturas de cor mais baixas, para imagens mais quentes, tipo incandescente

–2

avermelhado.

–1

0 1

Para aumentar a temperatura de cor para obter-se

imagens mais frias, azuladas tipo fluorescente.

Nota

•Valores de “Temp Cor” são somente para propósitos gerais normais.

Descrição

Itens

selecionáveis

2D Progress.

3D Progress.

Modo Filme

*O filme-fonte é uma gravação de vídeo digital com

codificação original a 24 quadros/segundo. O projector pode converter este filme-fonte para vídeo progressivo a 60 quadros/segundo com NTSC e PAL60Hz, ou a 50 quadros/segundo com PAL50Hz e SECAM, a fim de reproduzir imagens de alta definição.

Útil para exibir imagens com movimento rápido, tais como em esportes.

Útil para exibir com mais claridade imagens em movimento relativamente lento tais como novelas e documentários.

Reproduz claramente a imagem do filmefonte*. Exibe a imagem otimizada do filme transformado com acentuação por rebaixamento três-a-dois (NTSC e PAL60Hz) ou por rebaixamento dois-a-dois (PAL50Hz e SECAM) para imagens de modo Progressivo.

Nota

• Em NTSC ou PAL60Hz, mesmo que se tenha ajustado para o modo progressivo 3D, a acentuação por rebaixamento três-a-dois será ativada automaticamente quando da entrada do filme-fonte.

• Quando a imagem estiver desfocada ou com interferências, mude para o modo Otimizado.

• Quando usar entradas progressivas, as entradas são diretamente exibidas de modo que os modos Progressivo 2D, Progressivo 3D e Filme não possam ser selecionados.

5 Ajuste da Lâmpada

Itens

selecionáveis

Eco + Silen

Brilho

Claridade e consumo de energia

Nota

•

No modo Eco + Silen, o som da ventoinha e o consumo de força são menores que aqueles no modo Brilho. (A claridade de projeção diminui conforme llustrado na tabela.) A vida útil da lâmpada será de aproximadamente 3.000 horas (aproximadamente 2.000 horas no modo Brilho).

Descrição

Aprox. 80%

100%

Ajustar a Imagem Projetada (Menu “AJ ECRÃ”)

Operação do menu n Página 37

Imagem

Reajustar

Desloc Imagem 0

Angulação

3 4

Mostrar OSD

Tela de Fundo

Guia Configur. Projeção

Idiomas(Language)

SEL/AJU CONF FIM

Configurar o Modo Reajustar

Nota

• Para detalhes do modo Reajustar, veja

páginas 30 e 31.

•Você também pode pressionar RESIZE no

controle remoto para ajustar o modo reajustar. (Veja página 30.)

2 Ajustar a Posição da

AJ ECRÃ AJ PROJ Ajuda

Imagem

Você pode mover verticalmente a imagem projetada.

Borda

Ativar Logo Ativar Frontal Português

3 Correção de Angulação

Escolha “Angulação” no menu “AJ ECRÃ” e ajuste com a barra corrediça.

Veja página 28 para detalhes quanto à Correção Keystone.

Tecla Q

Tecla O

Nota

• Não se pode ajustar este item quando “Reajustar” estiver ajustado para “Normal”.

Tecla Q

Nota

•A Correção Keystone pode ser ajustada a até um ângulo de aproximadamente ±20 graus (quando “Reajustar” estiver ajustado para “Normal”).

Recursos

úteis

Ajustar a Imagem Projetada (Menu “AJ ECRÃ”) (Continuação)

Operação do menu n Página 37

4 Configurar o Menu na

Tela

Itens

selecionáveis

Ativar Desativar

5 Selecionar a Imagem de

Todos os Menus na Tela são exibidos. ENTRADA/VOLUME/AV MUDO/

IMOBILIZAÇÃO/AUTOMÁTICA/ REAJUSTAR/MODO IMAGEM/ “Foi pressionado um botão inválido.” não são exibidos.

Descrição

Fundo

Itens selecionáveis

Logo Tela Azul Nenhum

6 Configurar o Guia de

Tela com logotipo Sharp Tela azul —

Descrição

Configuração

Itens selecionáveis

Ativar

Desativar

Exibir o Guia de Configuração ao ligar o projetor.

Não exibir o Guia de Configuração.

Descrição

7 Reverter/Inverter as

Imagens Projetadas

Itens selecionáveis

Frontal

Teto+Frontal

Traseira

Teto+Traseira

Veja página 19 para detalhes do Modo Projeção.

8 Selecionar o Idioma do

Imagem normal (Projetada da frente da tela)

Imagem invertida (Projetada da frente da tela, com projetor invertido)

Imagem revertida (Projetada de trás da tela, ou com um espelho)

Imagem revertida e invertida (Projetada com um espelho)

Descrição

Menu na Tela

O projetor pode exibir o menu na tela em 15 idiomas diferentes.

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Türkçe

Ajustar a Função Projetor (Menu “AJ PROJ”)

Operação do menu n Página 37

Imagem AJ ECRÃ AJ PROJ Ajuda Auto Desligamento Auto Re-Iniciar

Modo ESPERA Som do sistema Alto falante Entrada de áudio RS-232C 9600bps Modo Ventoinha Normal Bloqueio Sistema

T.lâmp.(Vida) 100%

SEL/AJU CONF FIM

1 Função Desligamento

Função Busca Automática

Ativar Ativar Padrão Ativar Ativar Audio 1

Desativar

hr0

min0

Automático

3 3

3 Modo ESPERA

3 3

Quando configurado em “Eco”, o consumo de energia fica reduzido no modo Espera.

Itens

selecionáveis

Eco

Padrão

A saída do monitor e as funções RS232C são desligadas no modo Espera.

A saída do monitor e as funções RS232C ficam ativas mesmo com o projetor no modo Espera.

Configurar o Som de

Descrição

Confirmação (Som do sistema)

Itens

selecionáveis

Ativar

Desativar

•

Quando a função Desligamento Automático estiver ajustada para “Ativar”, 5 minutos antes do projetor entrar no modo Espera, a mensagem “Entrar em modo ESPERA em X min.” aparecerá na tela para indicar o tempo restante.

2 Função Auto Re-Iniciar

Itens

selecionáveis

Ativar

Desativar

Quando nenhum sinal de entrada for detectado por mais de 15 minutos, o projetor irá entrar automaticamente no modo Espera.

A função Desligamento Automático será desativada.

Nota

O projetor não é ligado automaticamente quando o cabo de alimentação for reconectado à tomada ou o disjuntor for religado.

Descrição

Itens

selecionáveis

Ativar

Desativar

Itens

selecionáveis

Ativar

Desativar

6 6

6 Entrada de áudio

6 6

Um som de confirmação soa quando o projetor é ligado/desligado.

Não se ouve nenhum som de confirmação.

Configuração do Alto-Falante

Os sinais de áudio são emitidos pelos altofalantes internos.

Os sinais de áudio não são emitidos pelos altofalantes internos.

Monitor Output

Descrição

Esta função permite que você selecione uma combinação apropriada de terminais de entrada de áudio para cada modo de entrada.

Itens

selecionáveis

Audio 1

Audio 2

O terminal de entrada AUDIO 1 é usado como um terminal de entrada de áudio.

O terminal de entrada AUDIO 2 é usado como um terminal de entrada de áudio.

Descrição

Recursos

úteis

Ajustar a Função Projetor (Menu “AJ PROJ”) (Continuação)

Operação do menu n Página 37

Função Bloqueio do Sistema

Escolha da Velocidade de

Transmissão (RS-232C)

Assegure-se que tanto o projetor como o computador estejam ajustados para a mesma taxa baud.

Itens

selecionáveis

9600bps

115200bps

Esta função altera a velocidade de rotação da ventoinha.

Itens

selecionáveis

Normal Alta

Quando o “Modo Ventoinha” estiver ajustado para “Alta”, a rotação da ventoinha aumenta, e o barulho da mesma fica mais audível.

Velocidade de transmissão lenta.

Velocidade de transmissão rápida.

Ajuste do Modo da Ventoinha

Apropriado para ambientes normais. Escolha este modo quando for usar o

projetor a altitudes de aproximadamente 1 500 metros (4 900 pés) ou mais.

Descrição

P R

Descrição

Esta função previne usos não-autorizados do projetor. Uma vez que esta função for ativada, os usuários precisam entrar a senha correta toda vez que o projetor for ligado. Recomenda-se

que se guarde a senha em lugar seguro onde somente usuários autorizados tenham acesso.

Informação

• Se você perder ou esquecer sua senha, contate seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página 63). Mesmo que a garantia do produto for válida, o serviço para reconfiguração da senha será cobrado.

a Configurar/Alterar a senha

Escolha “Trava do Sistema”, e

então pressione ENTER ou Q.

Escolha “Próximo”, e então

pressione ENTER.

•A tela para a entrada da senha aparece.

0 Verificar a Estado da

Vida Útil da Lâmpada

Pode-se confirmar o tempo cumulativo de uso e o tempo de vida útil restante da lâmpada (porcentagem).

Condição de uso da lâmpada

“Vida”

Operado exclusivamente com o Ajuste Lâmpada em “Eco + Silen”

Operado exclusivamente com o Ajuste Lâmpada em “Brilho”

Nota

• Recomenda-se que a lâmpada seja trocada quando a vida útil da mesma chegar a 5%.

•A vida útil da lâmpada pode variar dependendo das condições de uso.

Vida útil restante da lâmpada

100%

Aprox. 3 000 horas

Aprox. 2 000 horas

Aprox. 150 horas

Aprox. 100 horas

Pressione as 4 teclas no controle

remoto ou no projetor para entrar a senha configurada na “Código Antigo”.

• Quando for configurar a senha pela primeira vez, pressione R no projetor quatro vezes.

Código Antigo

Código Novo Reconfirmar

AJ PROJ

––––

–––– ––––

Regular o bloqueio de sistema

Nota

• Caso se entre a senha errada, o cursor retorna ao ponto inicial da “Código Antigo”.

•O código pré-ajustado consiste de 4 R teclas no projetor. Quando se pressionar a R tecla quatro vezes, a tela para entrar o código desaparece.

Pressione as 4 teclas no controle

remoto ou no projector para entrar a nova senha em “Código Novo”.

Nota

• As seguintes teclas não podem ser usadas para a senha:

• STANDBY/ON

• ON

• STANDBY

• ENTER

• L-CLICK

• R-CLICK/RETURN

• MENU/HELP

• A função Bloqueio do Sistema

reconhece cada tecla no controle remoto ou no projetor como uma tecla individual, mesmo que as teclas tenham o mesmo nome. Caso a senha seja ajustada com as teclas do projetor, use somente as mesmas teclas no projetor. Caso a senha seja ajustada com as teclas do controle remoto, use as mesmas teclas no controle remoto.

Código Antigo

Código Novo

Reconfirmar

AJ PROJ

****

– ––– ––––

Regular o bloqueio de sistema

Entre a mesma senha em

“Reconfirmar”.

Função Keylock

Travar as Teclas de Operação no Projetor

Use esta função para travar as teclas de operação no projetor.

a Tr ava das Teclas de Operação

Mantenha pressionado ENTER no projetor por cerca de 5 segundos enquanto o projetor estiver sendo ligado.

Menu na Tela

Função Trava Tecla Ativada

•A função Keylock não afeta a operação com as teclas do controle remoto.

• Não se pode usar a função Keylock enquanto o projetor estiver em aquecimento.

a Desativar o Keylock

Mantenha pressionado ENTER no projetor por cerca de 5 segundos.

Menu na Tela

Função Trava Tecla Desativada

• Quando o projetor estiver no modo Espera, podese desativar a função Keylock mantendo pressionados simultaneamente ENTER e STANDBY/ON no projetor por cerca de 5 segundos.

Nota

Para cancelar o código que já se tenha ajustado

•Pressione R no projetor quatro vezes no passo 3 e 4 acima.

Quando o Bloqueio do Sistema estiver ativado

• Quando a Trava do Sistema estiver ativada, a tela de entrada de senha aparece depois que o aparelho for ligado. Quando ela aparecer, entre a senha correta para iniciar a projeção.

Tela de entrada para senha

Bloqueio Sistema

––––

Informação

•A função Keylock não funciona quando o projetor estiver: exibindo as telas do “Guia Configur.” ou do “Menu”, no modo Espera, aquecendo-se, mudando sinais de entrada, operando a função “Sinc. Automática”, no modo “IMOBILIZAÇÃO” ou na tela “Bloqueio Sistema” durante o aquecimento.

Recursos

úteis

Solução de Problemas com o menu “Ajuda”

Esta função exibe conselhos para como solucionar problemas durante o uso.

Uso das funções do menu “Ajuda”

Tecla ENTER

Exemplo: Quando aparecer uma imagem tremeluzente

Operação para resolver o problema de imagem tremeluzente quando estiver projetando sinais RGB do computador.

Teclas de ajuste (P/R/O/Q)

Pressione MENU/HELP.

Pressione O ou Q para escolher

“Ajuda”, e então pressione ENTER.

Pressione P ou R para escolher

“Aparecem faixas verticais ou tremura da imagem.” no menu Ajuda, e então pressione ENTER.

Imagem AJ ECRÃ AJ PROJ

Aparecem faixas verticais ou tremura da imagem.

Não aparece imagem nem som.

Aparecem faixas verticais ou tremura da imagem.

Imagem de dados não centrada. Cor está deslavada ou má. A imagem é escura. A imagem é distorcida.

Repor todos os ajustes em definições por defeito.

SEL CONF FIM

Pressione ENTER.

Aparecem faixas verticais ou tremura da imagem.

Iniciar ajustes "Sync. Automática"

Se não houver alteração após efetuar os ajustes "Sync. Automática", ajuste os itens seguintes.

Ajuste o ruído vertical.

Ajuste o ruído horizontal.

Reinicie os 2 itens acima.

Voltar

Info do Sinal 1024 ¥ 768

H 48.3 kHz / V 59.9Hz

SEL CONF FIM

Ajuda

Tecla MENU/HELP

Selecione “Iniciar ajustes “Sinc.

Automática””, e então pressione ENTER.

Se a imagem não melhorar,

selecione “Ajuste o ruído horizontal.”, e então pressione ENTER.

Pressione O ou Q para ajustar.

SEL/AJU Menu Voltar FIM

Nota

• Pode-se ajustar os itens que tenham marcas de verificação (✔).

• Os itens no menu “Ajuda” mudam, dependendo do sinal de entrada ou da configuração que se tenha escolhido.

• Se os problemas não puderem ser

solucionados, consulte “Solução de Problemas” (veja páginas 61 e 62).

• Quando da escolha de “sRGB” em “Modo Imagem”, o item “Cor está deslavada ou má.” nâo é exibido. Isto significa que não se pode mudar tipos de sinais de entrada.

0Fase

Ajuda

Manutenção

Limpar o projetor

■ Assegure-se que o cabo de alimentação tenha sido desconectado antes de limpar o projetor.

■ O gabinete assim como o painel de operação são feitos de plástico. Evite usar benzina ou solvente, pois os mesmos podem danificar o acabamento do gabinete.

■ Não use agentes voláteis, tais como inseticidas, no projetor. Não grude nem prenda itens feitos de borracha ou plástico no projetor por longos períodos. Os efeitos de alguns agentes no plástico pode causar danos à qualidade ou ao acabamento do projetor.

■ Limpe a sujeira levemente com um pano macio.

■ Quando a sujeira estiver difícil de ser retirada,

molhe o pano em detergente neutro diluído em água, torça o pano e então limpe o projetor. Limpeza com detergentes fortes podem descolorir, envergar ou danificar a película de acabamento do projetor. Certifique-se de testar em uma área pequena e imperceptível no projetor antes de usar.

Detergente neutro

Detergente neutro diluído

em água

Limpar a lente

■ Use um soprador ou papel para limpeza de lentes à venda no comércio (para óculos e lentes de câmeras) para limpar a lente. Não utilize nenhum agente de limpeza líquido, pois os mesmos podem retirar o filme protetor da superfície da lente.

■ Como a superfície das lentes pode ser facilmente danificada, certifique-se de não riscar nem bater a lente.

Limpar as aberturas de exaustão e de inalação.

■ Use um aspirador de pó para limpar a poeira das aberturas de exaustão e de inalação.

Cera

Solvente

Informação

• Se você quiser limpar as aberturas de ventilação durante a operação do projetor, certifique-se de pressionar STANDBY/ON no projetor ou STANDBY no controle remoto e colocar o projetor no modo Espera. Depois que a ventoinha de resfriamento parar, limpe as aberturas.

Apêndice

Indicadores de Manutenção

■ As luzes de advertência (Indicador de força, Indicador da lâmpada, Indicador de advertência de temperatura) no projetor indicam problemas dentro do projetor.

■ Caso ocorra algum problema, o indicador de advertência de temperatura ou o indicador da lâmpada acender-se-á em vermelho, e o projetor entrará no modo Espera. Depois que o projetor entrar no modo Espera, siga os procedimentos listados abaixo.

Vista Superior

Indicador de advertência de temperatura

Indicador da lâmpada

Indicador de força

Acerca do indicador de advertência de temperatura

Se a temperatura interna do projetor aumentar, devido ao bloqueio das aberturas de ventilação ou da configuração da localização, “ ” ficará aceso no canto inferior esquerdo da imagem. Se a temperatura continuar a aumentar, a lâmpada desligar-se-á e o indicador de advertência de temperatura começará a piscar, a ventoinha de resfriamento funcionará, e então o projetor entrará no modo Espera. Depois que “ ” aparecer, certifique-se de executar as medidas descritas na página 49.

Acerca do indicador da lâmpada

■ Quando a vida útil restante da lâmpada chegar a 5% ou menos, (amarelo) e “Mudar lâmp” serão exibidos na tela. Quando a porcentagem chegar a 0%, a exibição mudará para (vermelho), a lâmpada desligar-se-á automaticamente e então o projetor entrará automaticamente no modo Espera. Em tal estágio, o indicador da lâmpada se acenderá em vermelho.

■ Se você tentar ligar o projetor pela quarta vez sem substituir a lâmpada, o projetor não ligará.

Indicadores no Projetor

Indicador de força

Indicador da lâmpada

Indicador de advertência de temperatura

Vermelho aceso Verde aceso Vermelho piscando

Verde piscando

Verde aceso Verde piscando Vermelho aceso

Desativar Vermelho aceso

Normal (Espera) Normal (Ligado) Anormal (Veja página 49.)

Normal (Resfriando)

Normal A lâmpada está em aquecimento. A lâmpada foi desligada de forma anormal ou

necessita ser trocada. (Veja página 49.) Normal A temperatura interna está anormalmente

alta. (Veja página 49.)

Indicador de manutenção

Normal

Indicador

advertência

temperatura

Indicador

lâmpada

Indicador

de força

Desativar

Verd e aceso (Verde

pisca quando a lâmpada

estiver em

aquecimento

desligando-

se.)

Verd e

aceso/

Vermelho

aceso

Verd e

piscando

(Resfriando)

Anormal

Vermelho

aceso

(Espera)

Vermelho

aceso

Vermelho

aceso

(Espera)

Piscando

vermelho

Problema

A temperatura interna está anormalmente alta.

A lâmpada não acende.

Hora de trocar a lâmpada.

A lâmpada não acende.

O indicador de força pisca em vermelho quando o projetor está ligado.

Causa

• Entrada de ar bloqueada

•

Ventoinha de resfriamento quebrada

• Falha no circuito interno

• Entrada de ar obstruída

•A lâmpada foi desligada de forma anormal.

•Vida útil restante da lâmpada chegou a 5% ou menos.

• Lâmpada queimada

• Falha no circuito da lâmpada

•A tampa da lâmpada está aberto.

Possível Solução

• Reloque o projetor para uma área com ventilação apropriada. (Veja página

8.)

•

Leve seu Projetor ao seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página 63) para reparos.

•

Desconecte o cabo de alimentação da tomada CA, e então conecte-o novamente.

• Cuidados ao substituir a lâmpada. (Veja página 51.) Leve seu Projetor ao seu

• Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página 63) para reparos.

• Recomenda-se bastante cuidado quando for substituir a lâmpada. Instale seguramente a tampa.

•

• Se o indicador de força piscar em vermelho mesmo quando a tampa da lâmpada estiver firmemente instalada, contate o seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para consultas (veja página

Informação

• Se o indicador de advertência de temperatura acender-se, e o projetor entrar no modo Espera, siga as possíveis soluções acima e então espere até que o projetor tenha resfriado completamente antes de conectar o cabo de alimentação e ligar novamente o aparelho. (Pelo menos 10 minutos.)

• Se a alimentação for desligada por um breve momento devido à falta de luz ou qualquer outra causa durante o uso do projetor, e a luz voltar logo em seguida, o indicador da lâmpada acenderse-á em vermelho e a lâmpada poderá não acender. Em tais casos, desconecte o cabo de alimentação da tomada CA, recoloque o cabo de alimentação na tomada CA e então ligue o aparelho novamente.

•A ventoinha de resfriamento mantém a temperatura interna do projetor constante e esta função é controlada automaticamente. O som da ventoinha pode alterar-se durante a operação devido a mudanças na velocidade da ventoinha, e tais ocorrências não constituem problemas no aparelho.

Apêndice

A Respeito da Lâmpada

Lâmpada

■ Recomenda-se que a lâmpada (vendida separadamente) seja substituída quando a vida útil restante da lâmpada chegar a 5% ou menos, ou quando se notar uma significativa deterioração na qualidade de imagem ou de cor. A vida útil da lâmpada (porcentagem) pode ser verificada no Menu na Tela. (Veja página 44.)

■ Adquira uma lâmpada sobressalente tipo AN-XR30LP no seu eu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp.

NOTA IMPORTANTE PARA USUÁRIOS DOS ESTADOS UNIDOS:

A lâmpada incluída no projetor vem protegida com uma garantia de 90 dias limitada a peças e reparos. Todo e qualquer reparo deste projetor sob garantia, inclusive substituição da lâmpada, devem ser executados em um Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp. Para obter o nome do Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo, recomenda-se ligar gratuitamente para: 1-888-GO-SHARP (1-888-467-4277).

Cuidados Relativos à Lâmpada

■ Este projetor utiliza uma lâmpada de mercúrio pressurizada. Um som alto pode indicar que a lâmpada queimou. Queimas da lâmpada podem ser atribuídos a numerosas causas, tais como: choque excessivo, resfriamento impróprio, arranhões na superfície ou deterioração da lâmpada devido a um lapso no tempo de uso. O período de tempo até a queima da lâmpada pode variar muito dependendo da lâmpada em si e/ou das condições e frequência de uso. É importante notar que a queima pode freqüentemente ser acompanhado de quebra da ampola.

■ Quando o indicator de reposição de lâmpada e o ícone na tela de exibição ficarem iluminados, recomenda-se que a lâmpada seja substituída por uma nova imediatamente, mesmo que a lâmpada pareça estar operando normalmente.

■ Caso ocorra da lâmpada vir a quebrar-se, existe também a possibilidade de estilhaços de vidro se espalharem pelo interior do projetor. Em tais casos, recomenda-se contatar seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para assegurar operações seguras.

■ Caso ocorra da lâmpada vir a quebrar-se, pode ocorrer de estilhaços de vidro virem a se espalhar pelo interior módulo da lâmpada, ou do gás contido na lâmpada fluir para fora através das aberturas de ventilação. Devido ao fato que o gás nesta lâmpada contém mercúrio, procure ventilar bem o ambiente caso a lâmpada se quebre, e evite qualquer exposição ao gás liberado. Em caso de exposição ao gás, consulte um médico o mais rápido possível.

SOMENTE PARA OS ESTADOS UNIDOS

Substituir a Lâmpada

Atenção

• Não remova o módulo da lâmpada do projetor logo após o uso. A lâmpada estará muito quente e pode causar queimaduras ou ferimentos.

• Antes de remover a lâmpada, espere pelo menos uma hora após ter desconectado o cabo de energia, para permitir o arrefecimento completo da lâmpada.

■ Tr oque a lâmpada cuidadosamente seguindo as instruções descritas nesta seção. * Se você desejar, você pode ter sua lâmpada substituída no seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo.

* Se a nova lâmpada não acender-se depois de ser trocada, leve seu projetor ao Revendedor

Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para reparos.

Retirar e Instalar a Lâmpada

Advertência!

• Não remova o módulo da lâmpada do projetor logo após o uso. A lâmpada e outras peças em volta da mesma estarão extremamente quentes e poderão causar queimaduras e ferimentos.

Informação

• Não toque na superfície de vidro da lâmpada

ou dentro do projetor.

• Para evitar ferimentos e danos à lâmpada,

certifique-se de seguir cuidadosamente os passos abaixo.

• Não afrouxe outros parafusos exceto os da

tampa do módulo da lâmpada e os do módulo da lâmpada.

Pressione STANDBY/ON no

projetor ou STANDBY no controle remoto para colocar o projetor no modo Espera.

• Espere até que a ventoinha de resfriamento pare.

Desconecte o cabo de

alimentação.

• Desconecte o cabo de alimentação do soquete CA.

• Espere até que o módulo da lâmpada se esfrie completamente (cerca de 1 hora).

Retire a tampa do módulo da

lâmpada.

•Vire o projetor ao contrário. Afouxe o parafuso (1) que segura a tampa do módulo da lâmpada. Retire a tampa do módulo da lâmpada (2).

Acessório

opcional

Tecla STANDBY/ON

Módulo da lâmpada AN-XR30LP

Soquete CA

Parafusos de manutenção (para a tampa do módulo da lâmpada)

Apêndice

A Respeito da Lâmpada (Continuação)

Retire o módulo da lâmpada.

• Afrouxe os parafusos de fixação do módulo da lâmpada. Segure o módulo da lâmpada e puxe-o no sentido da seta. Neste passo, mantenha o módulo da lâmpada na horizontal e procure não incliná-lo.

Insira uma lâmpada nova.

•

Pressione o módulo da lâmpada firmemente para dentro do compartimento do módulo da lâmpada. Aperte os parafusos de fixação firmemente.

Recoloque a tampa do módulo da

lâmpada.

• Alinhe a presilha na tampa do módulo da lâmpada (1) e coloque-a no lugar devido mantendo pressionada a presilha (2) para fechá-la. Depois, aperte o parafuso de manutenção (3) para prender a tampa do módulo da lâmpada.

Informação

•

Caso o módulo da lâmpada e a tampa do módulo da lâmpada não estiverem instalados corretamente, o aparelho não ligará, mesmo que o cabo de alimentação esteja conectado ao projetor.

Parafusos de fixação

Reconfigurar o Temporizador da Lâmpada

Zere o cronômetro da lâmpada depois de substituir a lâmpada.

Informação

•

Certifique-se de zerar o cronômetro da lâmpada somente quando substituir a lâmpada. Se você zerar o cronômetro da lâmpada e continuar a usar a mesma lâmpada, isto poderá fazer com que a lâmpada seja danificada ou exploda.

Conecte o cabo de alimentação.

• Conecte o cabo de alimentação no soquete CA do projetor.

Zere o cronômetro da lâmpada.

• Mantendo pressionados MENU/HELP, ENTER e R simultaneamente no projetor,

pressione STANDBY/ON no projetor.

• “LAMP 0000H” é exibido, indicando que o cronômetro da lâmpada foi zerado.

Soquete CA

Tecla STANDBY/ON

Tecla ENTER

TeclaR

Tecla MENU/HELP

Designação dos Pinos de Conexão

Terminais de entrada de COMPUTER/COMPONENT e de saída de COMPUTER/COMPONENT:

Conector fêmea Mini D-sub de 15 pinos

Entrada/Saída COMPUTER N° de Pino Signal

1. Entrada de vídeo (vermelho)

Terminal DVI-D: conector de 24 pinos

3. Entrada de vídeo (azul)

4. Não conectado

5. Não conectado

6. Terra (vermelho)

7. Terra (verde/sincronia em verde)

8. Terra (azul)

9. Não conectado

10. GND

11. Não conectado

12. Dados bidirecionais

13. Sinal de sincronia horizontal: nível TTL

14. Sinal de Sincronia Vertical: nível TTL

15. Dados do clock

1724

Entrada/Saída COMPONENT

N° de Pino Signal

Entrada de vídeo (verde/sincronia em verde)

N° de Pino Signal N° de Pino Signal

1. Dados T.M.D.S 2– 16.

2. Dados T.M.D.S 2+ 17. Dados T.M.D.S 0–

3. Escudo dados T.M.D.S 2 18. Dados T.M.D.S 0+

4. Não ligado 19. Escudo dados T.M.D.S 0

5. Não ligado 20. Não ligado

6. Relógio DDC 21. Não ligado

7. Dados DDC 22. Escudo relógio T.M.D.S

8. Não ligado 23. Relógio T.M.D.S+

9. Dados T.M.D.S 1– 24. Relógio T.M.D.S+

10. Dados T.M.D.S 1+

11. Escudo dados T.M.D.S 1

12. Não ligado

13. Não ligado

14. Força +5 V

15. Terra

1. PR (CR)

2. Y

3. PB (CB)

4. Não conectado

5. Não conectado

6. Terra (PR)

7. Terra (Y)

8. Terra (PB)

9. Não conectado

10. Não conectado

11. Não conectado

12. Não conectado

13. Não conectado

14. Não conectado

15. Não conectado

Deteção de plugue em tensão

Terminal RS-232C: conector fêmea Mini DIN de 9 pinos

Sinal NomeN° de Pino

1. RD

2. SD

Receber Dados Enviar Dados

Te rra do Sinal

Requisição para Enviar Permissão para Enviar

E/S Referência

Entrada Saída

Não conectado Conectado a circuito interno Conectado a circuito interno Não conectado Conectado a circuito interno Não conectado Conectado ao CS no circuito interno Conectado ao RS no circuito interno Não conectado

Apêndice

Designação dos Pinos de Conexão (Continuação)

Terminal RS-232C: conector macho D-sub de 9 pinos do adaptador DIN-D-sub RS-232C

Sinal NomeN° de Pino

Conexão recomendada do cabo RS-232C: conector fêmea D-sub de 9 pinos

SinalN° de Pino

Receber Dados Enviar Dados

Te rra do Sinal

Requisição para Enviar Permissão para Enviar

Nota

• Dependendo do dispositivo de controle usado, poderá ser necessário conectar o pino 4 e o pino 6 no dispositivo de controle (p.ex., no computador).

Projetor Pino N°.

4 5 6

Terminal USB: conector USB de Tipo B

Signal NomeN° de Pino

VCC

USB–

USB+

Força USB Dados USB– Dados USB+ Sinal Terra

E/S Referência

Entrada Saída

Computador

Pino N°.

4 5 6

SinalN° de Pino

CD RD SD ER SG DR RS CS CI

Especificações RS-232C e Configurações de Comandos

Controle por computador

Pode-se usar um computador para controlar o projetor conectando-se um cabo de controle serial RS-232C (tipo cruzado, à venda em separado) ao projetor. (Veja página 24 quanto à conexão.)

Condições de comunicação

Ajuste a configuração da porta serial do computador conforme descrito na tabela. Formato do sinal: em conformidade com o padrão RS-232C. Bit paridade: nenhum Taxa baud: * 9 600 bps/115 200 bps Bit parada: 1 bit Comprimento de dados: 8 bits Controle de fluxo: nenhum * Ajuste a taxa baud do projetor para a mesma taxa usado no computador.

Formato básico

Os comandos do computador são enviados na seguinte ordem: comando, parâmetro, e código de retorno. Depois que o projetor processar um comando proveniente do computador, o projetor envia um código de resposta ao computador.

Formato do comando

C1 C2 C3 C4 P1 P2 P3 P4

Comando de 4 dígitos Parâmetro de 4 dígitos Formato do código da resposta Resposta normal

O K

Código de retorno (0DH)

Resposta problema (erro de comunicação ou comando incorreto)

E R R

Código de retorno (0DH)

Código de retorno (

0DH)

Informação

• Quando for controlar o projetor usando comandos RS-232C de um computador, espere por pelo

menos 30 segundos depois que o projetor for ligado, e então transmita os comandos.

• Após enviar um comando de seleção de entrada e então receber um código de resposta “OK”, o

projetor pode levar um certo tempo para processar o comando. Os comandos devem ser enviados a intervalos de pelo menos 5 segundos.

• Quando do envio de mais de um código, envie cada comando somente depois que o código de

resposta do comando anterior proveniente do projetor seja confirmado.

• “POWR????” “TABN _ _ _ 1” “TLPS _ _ _ 1” “TPOW _ _ _ 1” “TLPN _ _ _ 1” “TLTT _ _ _ 1”

“TLTL _ _ _ 1” “TNAM _ _ _ 1” “MNRD _ _ _ 1” “PJN0 _ _ _ 1” – Quando o projetor recebe os comandos especiais mostrados acima:

* O menu na tela não desaparecerá. * O temporizador “Auto Desligamento” não será desativado.

– Comandos especiais estão disponíveis para aplicativos que requerem polling contínuo.

Nota

• Caso uma barra inferior (_) apareça na coluna de parâmetro, entre um espaço.

• Caso um asterisco (*) apareça na coluna de parâmetro, entre um valor no intervalo indicado entre

parênteses em Conteúdos de Controle. *1 Para configurar o nome do projetor, envie comandos na orderm PJN1, PJN2 e PJN3. *2 Este comando deve ser enviado somente após o envio do comando “IRGB_ _ _2” e conseguinte

recebimento de uma resposta “OK”.

*3 O comando para Reiniciação do Temporizador da Lâmpada está disponível somente no modo

espera.

Apêndice

Especificações RS-232C e Configurações de Comandos (Continuação)

Comandos

Exemplo: Quando for ligar o projetor, execute os seguintes ajustes.

ProjetorComputador

RETORNO

(ou tempo de inicialização de 30 segundos)

OK OK ou ERR 0

0:Normal 1:Temp Elevada 2:Err Vent 4:Tampa da lâmpada aberta 8:Tempo de uso da lâmpada 5% ou menos 16:Lamp Fundida 32:Lâmpada não acende 64:Temp Anormal Elevada 0 : Desativar, 4 : Erro de Lâmpada

0 : Espera

ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR

ERR ERR ERR

ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR

POWR _1__

CONTEÚDOS DE CONTROLE

Força

Condição do Projetor

Lâmpada

Nome

Mudança de Entrada

Volume

Angulação

AV Mudo

Imobilização

Sincronização Automática Reajustar

Ativar Desativar Situação

Situação

Situação da Força Quantidade Tempo de Uso(Hora) Tempo de Uso(Minutos)

Vida(Porcentagem)

Verificação do Nome do Modelo Verificação do Nome do Modelo Definição do Nome do Projetor 1 (Primeiros quatro caracteres) *1

Definição do Nome do Projetor 2 (Quatro caracteres intermediá rios) *1

Definição do Nome do Projetor 3 (Últimos quatro caracteres) *1 Verificação do Nome do Projetor Computador

DVI

Seleção DVI-D-Computador *2 Seleção DVI-D-Vídeo S-Vídeo Vídeo

Verificação de RGB de entrada Verificação de Vídeo de entrada Verificação de Modo de entrada Verificação de entrada

Volume(0 – 60) Aumentar/diminuir volume(-10 – +10)

-168 – +168 (XGA)/

-124 – +124 (SVGA)

Ativar Desativar Ativar Desativar Início Computador

DVI

Normal Alongar Borda Normal Alongar Borda

Æ ¨

COMANDO

P P P T

T T T T T T M P

I I I I

I I I I I I

V V K

I F F A R R R R R R

PARÂMETRO

0 ?

Ligar

OK ou ERR OK 1 0:Normal 1:Temp Elevada 8:

Tempo de uso da lâmpada 5% ou menos 16:Lamp Fundida 32:Lâmpada não acende

0 : Desativar, 1 : Ativar, 2 : Tentar Novamente 3 : Esperando, 4 : Erro de Lâmpada 1 : Ativar, 2 : Resfriando

1 0 – 9999(Inteiro) 0, 15, 30, 45 0% – 100%(Inteiro) XR40X / XR30X / XR30S XR-40X / XR-30X / XR-30S OK ou ERR

OK ou ERR

Nome do projetor OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR

1: Computador, 2: DVI ou ERR 1: S-Vídeo, 2: Vídeo ou ERR

1: RGB, 2: Vídeo 1: Computador 2: DVI 3: S-V

deo

4: V

deo OK ou ERR OK ou ERR OK ou ERR

OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR

Modo de espera

CONTEÚDOS DE CONTROLE

Reajustar

Reiniciar Tudo Computador ENTRADA

DVI ENTRADA

S-V

deo

Modo Imagem

Contraste Brilho Vermelho Azul Cor Matiz Nitidez Temp Cor Ênfase no Branco Progress.

Reconfiguração da Imagem Tipo de sinal

Entrada de áudio

Modo Imagem

Contraste Brilho Vermelho Azul Cor Matiz Nitidez Temp Cor Ênfase no Branco Reconfiguração da Imagem Tipo de sinal

Entrada de áudio

Ampl. Dinâmica

Normal Alongar Borda Normal Alongar Borda

Padrão Apresentação Cinema Jogo sRGB

-30 – +30

-2 – +2 0 – +2 2D Progress. 3D Progress. Modo Filme

Auto RGB Componente Audio 1 Audio 2 Padrão Apresentação Cinema Jogo sRGB

-30 – +30

-2 – +2 0 – +2

Auto RGB Componente Audio 1 Audio 2 Auto Padrão Aumentado

COMANDO

S S S S S S R P P P P P P B R B C T S C

I I

I R S S S A A P P P P P P B R B C T S C

R S S S A A B B B

PARÂMETRO

RETORNO

Modo de espera

(ou tempo de inicialização de 30 segundos)

ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR

OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR OK ou ERR

Ligar

Apêndice

Especificações RS-232C e Configurações de Comandos (Continuação)

CONTEÚDOS DE CONTROLE

S-Vídeo ENTRADA

Vídeo ENTRADA

Relógio Fase Horiz. Vertic. Reajustar Sincronia Desloc Imagem Mostrar OSD

Sistema de vídeo

Tela de Fundo

Ajuste Lâmpada

Modo Imagem

Contraste Brilho Cor Matiz Nitidez Temp Cor Ênfase no Branco Progress.

Reconfiguração da Imagem Entrada de áudio

Modo Imagem

Contraste Brilho Cor Matiz Nitidez Temp Cor Ênfase no Branco Progress.

Reconfiguração da Imagem Entrada de áudio

-150 – +150

-30 – +30

-150 – +150

-60 – +60

-96 – +96 (XGA)/-75 – +75 (SVGA) Ativar Desativar Auto PAL SECAM NTSC4.43 NTSC3.58 PAL-M PAL-N PAL-60

Logo Tela Azul Nenhum Brilho Eco + Silen

Padrão Apresentação Cinema Jogo

-30 – +30

-2 – +2 0 – +2 2D Progress. 3D Progress. Modo Filme

Audio 1 Audio 2 Padrão Apresentação Cinema Jogo

-30 – +30

-2 – +2 0 – +2 2D Progress. 3D Progress. Modo Filme

Audio 1 Audio 2

COMANDO

P P P P P B C T S C

I R A A P P P P P B C T S C

I R A A C P H V R D D D S S S S S S S S B B B

M M

PARÂMETRO

RETORNO

Modo de espera

(ou tempo de inicialização de 30 segundos)

Ligar

CONTEÚDOS DE CONTROLE

Auto Desligamento

Auto Re-Iniciar

Modo ESPERA

Projeção

Idiomas

Guia Configur.

Som do sistema

Alto-falante Interno

Verificação da Frequência RGB

Modo Ventoinha

Reiniciação do Temporizador da Lâmpada *3

Ativar Desativar Ativar Desativar Padrão Eco Reverter

Inverter

English Deutsch Español Nederlands Français Italiano Svenska

Português

polski Türkçe Ativar Desativar Ativar Desativar Ativar Desativar Horizontal Vertical Normal Alta

Ativar Desativar Ativar Desativar

COMANDO

O O E E U U R R

I L L L L L L L L L L L L L L L G G N N P P R R

M M

D E

PARÂMETRO

OK ou ERR

kHz(***.* ou ERR)

Hz(***.* ou ERR)

OK ou ERR

ERR

Ligar

RETORNO

Modo de espera

(ou tempo de inicialização de 30 segundos)

ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR ERR OK ou ERR

Apêndice

Tabela de Compatibilidade de Computador

Computador

• Suporte para sinais múltiplos Frequência Horizontal: 15-70 kHz, Frequência Vertical: 45-85 Hz,

A lista seguinte é uma lista dos modos em conformidade com o padrão VESA. Entretanto, este projetor suporta outros sinais que não o padrão VESA.

PC/MAC

MAC 13" MAC 16" MAC 19"

MAC 21"

VGA

SVGA

XGA

WXGA

SXGA

SXGA+

VGA

SVGA

XGA

SXGA

Resolução

640 × 350

640 × 400

720 × 350

720 × 400

640 × 480

800 × 600

1024 × 768

1280 × 720 1280 × 768 1280 × 800 1360 × 768 1366 × 768

1152 × 864

1280 × 1024 1400 × 1050

640 × 480 832 × 624

1024 × 768

1152 × 870

Frequência

Horizontal (kHz)

27,0 31,5 37,5 27,0 31,5 37,9 27,0 31,5 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,4 35,1 37,9 46,6 48,1 46,9 53,7 40,3 48,4 56,5 60,0 68,7 45,0 47,7 62,7 47,6 47,8 55,0 66,2 67,5 64,0 64,0 34,9 49,7 60,2

68,7

Clock de Pixel: 12-108 MHz Sinal de sincronia: Compatível com nível TTL

•

Compatível com sinal de sincronia em verde

Frequência

Ver tical (Hz)

60 70 85 60 70 85 60 70 60 70 85 50 60 70 72 75 85 50 56 60 70 72 75 85 50 60 70 75 85 60 60 75 60 60 60 70 75 60 60 67 75 75

Padrão VESA

Suporte

XR-40X/

DVI-D

XR-30X

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

✔ ✔ ✔ ✔

✔ ✔

✔

Upscale

Verdadeiro

Compressão

Inteligente

Upscale

Verdadeiro Compressão

Inteligente

Tela

XR-30S

Upscale

Verdadeiro

Compressão

Inteligente

Upscale

Compressão

Inteligente

Nota

• Quando este projetor receber sinais VGA no formato 640¥350 VESA, “640¥400” aparece na tela.

• Obter-se-á a melhor qualidade de imagem quando a resolução de saída do seu computador for igual à resolução nativa do projetor (1024¥768 para XR-40X e XR-30X ou 800¥600 para XR-30S).

DTV

Signal

480I

480P

540P

576I

576P

Frequência

Horizontal (kHz)

15,7 31,5 33,8 15,6 31,3

Frequência

Ver tical (Hz)

Suporte DVI-D

(Compatível com HDCP)

✔

720P

1035I

1080I

Frequência

Horizontal (kHz)

37,5 45,0 33,8 28,1 33,8

Frequência

Ver tical (Hz)

Suporte DVI-D

(Compatível com HDCP)

Signal

✔

Solução de Problemas

Problema

Nenhuma imagem e

nenhum som, ou o

projetor não funciona.

Ouve-se o som mas não

aparece nenhuma imagem

(ou imagem escura demais).

As cores estão fracas e ruins.

A imagem está desfocada;

aparecem interferências.

A imagem aparece mas não

se ouve nenhum som.

Ouve-se um som

anormal ocasionalmente

do gabinete.

Verifique

•O cabo de alimentação do projetor não está conectado na tomada.

•A alimentação dos dispositivos externos conectados está desligada.

•O modo de entrada selecionado está errado.

• Cabos estão conectados incorretamente ao projetor.

•A pilha do controle remoto acabou.

•

A saída externa não foi selecionada ao conectar o computador portátil.

•A tampa do módulo da lâmpada não está instalada corretamente.

• Se o equipamento digital DVI conectado for ligado antes de se selecionar no projetor o modo de entrada “DVI-D”, a imagem pode não ser projetada apropriadamente, ou simplesmente não ser projetada. Certifique-se de que o modo de entrada apropriado foi selecionado no projetor antes de ligar o equipamento conectado.

• Cabos estão conectados incorretamente ao projetor.

• “Brilho” está ajustada para a posição mínima.

• Dependendo do computador que se estiver usando, a imagem pode não ser projetada a menos que o ajuste do sinal de saída do computador seja comutado para saída externa. Consulte o manual de operação do computador para mudar a configuração do sinal de saída do computador.

• Os ajustes de imagem estão incorretamente ajustados.

• Faça ajustes de “Cor” e “Matiz” no “Modo Imagem” e diminua o valor do “Ênfase no Branco”.

(Somente Entrada de Vídeo)

• Sistema de entrada de vídeo está configurado incorretamente.

• Ajuste o foco.

•A distância de projeção está aquém do intervalo de foco.

•

A lente está embaçada. Caso o projetor seja trazido de uma sala fria para uma sala quente, ou caso o mesmo seja aquecido repentinamente, poderá ocorrer formação de condensação na superfície das lentes, e a imagem ficará embaçada. Recomenda-se assim instalar o projetor com pelo menos uma hora de antecedência antes de ser usado. Caso ocorrer formação de condensação, retire o cabo de alimentação da tomada da parede e espere até que se evapore.

(Somente Entrada de Computador)

• Execute os ajustes “Sincronia Fina” (Ajuste de “Relógio”)

• Execute os ajustes “Sincronia Fina” (Ajuste de “Fase”)

• Interferências podem aparecer dependendo do computador.

• Cabos estão conectados incorretamente ao projetor.

•Volume está ajustado para mínimo.

• Quando o projetor estiver conectado a um dispositivo externo e o volume estiver ajustado para mínimo, não haverá saída sonora mesmo que se aumente o volume do dispositivo externo.

• “Alto falante” está ajustado para “Desativar”.

• Se a imagem está normal, o som é devido ao encolhimento do gabinete causado por uma mudança na temperatura ambiente. Isto não afeta a operação ou o desempenho do aparelho.

Página

–

21–24

51, 52

21–24

–

21–24

Apêndice

–

Solução de Problemas (Continuação)

Problema

O indicador de manutenção

no projetor acende-se ou

pisca em vermelho.

O projetor não pode ser

ligado ou colocado no

modo Espera usando

STANDBY/ON no

projetor.

A imagem está verde na

COMPUTER (Componente)/

DVI (Componente).

A imagem está rosa (sem

verde) na COMPUTER

(RGB)/DVI (RGB).

A imagem está com muito

clara e esbranquiçada.

A ventoinha de resfriamento

está barulhenta.

A lâmpada não acende

mesmo depois que o

projetor é ligado.

A lâmpada apaga-se de

repente durante a projeção.

A imagem fica

tremeluzente algumas

vezes.

A lâmpada leva tempo

demais para acender-se.

A imagem está escura.

Não se pode usar o

controle remoto.

Verifique

•Veja “Indicadores de Manutenção”.

•A função Keylock está ajustada. Caso a função Keylock esteja ajustada para “Ativada”, todas as teclas são travadas.

• Mude a configuração do tipo de sinal de entrada.

• Quando não se puder escolher o tipo de sinal de entrada, escolha “Cor está deslavada ou má.” no menu “Ajuda” depois de escolher um item que não o “sRGB” em “Modo Imagem”, e então escolha o tipo de sinal de entrada.

• Os ajustes de imagem estão incorretamente ajustados.

• Quando a temperatura dentro do projetor aumenta, a ventoinha de resfriamento gira mais rápido.

•O indicador da lâmpada está aceso em vermelho. Troque a lâmpada.

• Cabos estão conectados de forma errada no projetor, ou o equipamento conectado não está funcionando devidamente.

• Escolha “Aparecem faixas verticais ou tremura da imagem.” no menu “Ajuda” e faça os ajustes necessários.

• Caso ocorra com frequência, troque a lâmpada.

•A lâmpada eventualmente necessitará ser trocada. Quando a vida útil restante da lâmpada estiver terminando, troque a lâmpada.

• Opere o controle remoto apontando-o para o sensor do controle remoto no projetor.

•O controle remoto pode estar muito longe do projetor.

• Caso luz solar direta ou iluminação fluorescente muito forte esteja incidindo no sensor do controle remoto no projetor, coloque o projetor onde o mesmo não seja afetado por tais fontes de iluminação.

• As pilhas podem estar fracas ou colocadas incorretamente. Assegure-se que as pilhas estejam inseridas corretamente, ou então troque-as por outras novas.

Página

46 39, 46

8, 9 47 – 49

48, 51

21 – 24

51 51

Este aparelho está equipado com um microprocessador. Seu desempenho pode ser afetado de forma adversa por operações incorretas ou interferências. Caso venha a ocorrer, desconecte a Unidade e conecte-a novamente depois de mais de 5 minutos.

Para Assistência SHARP

Se ocorrerem problemas durante o ajuste ou operação deste projetor, primeiro consulte a seção “Solução de Problemas” na página 61 e 62. Se este manual de operação não responder à sua questão, contate os departamentos de Serviço SHARP listados a seguir.

E.U.A. Sharp Electronics Corporation

Canadá Sharp Electronics of Canada Ltd.

México Sharp Electronics Corporation

América Latina

Alemanha Sharp Electronics (Europe) GMBH

Reino Unido Sharp Electronics (U.K.) Ltd.

Itália Sharp Electronics (Italy) S.P.A.

França Sharp Electronics France

Espanha Sharp Electronica Espana, S.A.

Suíça Sharp Electronics (Schweiz) AG

Suécia Sharp Electronics ( Nordic ) AB

Áustria Sharp Electronics (Europe) GMBH

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharpusa.com

(905) 568-7140 http://www.sharp.ca

Mexico Branch

(525) 716-9000 http://www.sharp.com.mx

Sharp Electronics Corp. Latin American Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

01805-234675 http://www.sharp.de

08705 274277 http://www.sharp.co.uk/customersupport

(39) 02-89595-1 http://www.sharp.it

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Branch Office Austria

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Benelux SHARP Electronics Benelux BV

Austrália Sharp Corporation of Australia Pty.

Nova Zelândia

Singapura Sharp-Roxy Sales (S) Pte. Ltd.

Hong Kong Sharp-Roxy (HK) Ltd.

Taiwan Sharp Corporation (Taiwan)

Malásia Sharp-Roxy Sales & Service Co.

E.A.U. Sharp Middle East Fze

Tailândia Sharp Thebnakorn Co. Ltd.

Coréia Sharp Electronics Incorporated of

Índia Sharp Business Systems (India)

0900-SHARPCE (0900-7427723) Nederland 9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Ltd.

1300-135-022 http://www.sharp.net.au

Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972 http://www.sharp.net.nz

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

0800-025111 http://www.sharp-scot.com.tw

(60) 3-5125678

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Korea

(82) 2-3660-2002 lcd@sharp-korea.co.kr http://www.sharpkorea.co.kr

Limited

(91) 11- 6431313 service@sharp-oa.com

Apêndice

Especificações

Modelo Dispositivo de exibição Resolução

Lente

Te r minal de entrada

Te r minal de saída

Controle, outros

Alto-falante Lâmpada de projeção Voltagem especificada Frequência especificada Corrente de entrada Consumo de energia (espera)

Temperatura de operação Gabinete Dimensões (somente corpo principal)

Peso (aprox.)

Número de F Zoom Foco DVI-D (Compatível com HDCP) RGB/Componente (Miniatura D-sub de 15 pinos) S-Vídeo (Miniatura DIN de 4 pinos) Vídeo (RCA) Áudio (Miniconector estéreo de ø3,5 mm) Á

udio (RCA) RGB/Componente (Miniatura D-sub de 15 pinos) Áudio (Miniconector estéreo de ø3,5 mm) USB (Tipo B) RS-232C (

Miniatura

DIN de 9 pinos)

XR-40X/XR-30X/XR-30S

Chip DLP XR-40X/XR-30X XGA (1024 × 768) XR-30S SVGA (800 × 600) F 2,5 – 2,6 Manual, ×1,15 (f = 20,4 – 23,5 mm) Manual

×1 ×1 ×1 ×1 ×1 ×1 (L/R) ×1 ×1 ×1 ×1

2 W (Mono) 200 W CA 100–240 V 50/60 Hz 2,9 A 283 W (4,3 W) con 100 V CA

270 W (4,4 W) con 240 V CA 41°F a 95°F (+5°C a +35°C)

Plástico 10

(270 (L) × 89 (A) × 265 (P) mm) 6,4 lbs. (2,9 kg)

0,55"

/64" × 3 33/64" × 10 7/16"

Como parte da sua política de contínuas melhorias, a SHARP reserva-seo direito de efetuar alterações ao design e especificações para melhoria do produto sem aviso prévio. Os valores de especificações de desempenho indicados são valores nominais para unidades de produção. Poderá existir algum desvio destes valores em unidades individuais.

Dimensões

Unidades: polegadas (mm)

(6)

(265)

(89)

(37,65)

(66,35)

/64 (270)

M4 M4

/32 (10)

2 61/64 (75)

/32 (10)

2 61/64 (75)

/8 (60)

(36)

(104)

(49)

(30)

Apêndice

Índice

Abertura de exaustão ............................. 11, 47

Abertura de inalação .............................. 11, 47

Acessórios ..................................................... 10

Acessórios fornecidos ................................... 10

Acessórios opcionais ..................................... 10

Adaptador DIN-D-sub RS-232C .................... 24

AJ ECRÃ........................................................ 41

AJ PROJ ........................................................ 43

Ajuda .............................................................. 46

Ajuste de imagem .......................................... 39

Ajuste Lâmpada ............................................. 40

Alavanca de HEIGHT ADJUST ...................... 27

ALONGAR .............................................. 30, 31

Alto falante ..................................................... 43

Anel da zoom ................................................. 26

Anel do foco ................................................... 26

Auto Desligamento ........................................ 43

Auto Re-Iniciar ...............................................43

Azul ................................................................ 40

Bloqueio Sistema........................................... 44

BORDA ................................................... 30, 31

Brilho .............................................................. 40

Cabo de alimentação .................................... 24

Cabo RGB ..................................................... 21

Conector Padrão de

Segurança Kensington ................................ 12

Contraste ....................................................... 40

Controle remoto ........................................... 13

Cor ................................................................. 40

Correção de Angulação .............................28, 41

Cronômetro da Lâmpada (Vida Útil) ............. 44

Deslocar imagem........................................... 41

Ênfase no Branco .......................................... 40

Entrada de áudio ...........................................43

Guia de Configuração ............................ 26, 42

Horiz. ...................................................... 36, 46

Idioma

(Idioma do Menu na Tela) ........................... 42

Imagem de fundo........................................... 42

Indicador da lâmpada .................................... 48

Indicador de advertência de temperatura ..... 48

Indicador de força ..........................................48

Lâmpada ........................................................ 50

Matiz .............................................................. 40

Modo ESPERA ..............................................43

Modo da Ventoinha ........................................ 44

Modo Imagem ......................................... 33, 39

Modos ENTRADA ..........................................29

Módulo da Lâmpada ....................................... 51

Mostrar OSD .................................................. 42

Nitidez ............................................................ 40

NORMAL ................................................ 30, 31

PDF ................................................................. 9

Pé de ajuste frontal ....................................... 27

Pé de ajuste traseiro ..................................... 27

Pilhas .............................................................14

Progressivo ....................................................40

Projeção .................................................. 19, 42

Razão aparente ............................................. 30

Reajustar ................................................ 30, 41

Senha ............................................................ 44

Sensor do controle remoto ............................ 15

Sincronia Automática

(ajuste de Sincronia Automática)

Sincronia Fina ................................................ 46

Som do sistema .............................................. 43

Soquete CA ................................................... 24

Substituir a Lâmpada ............................. 50, 51

Tamanho da Tela e Distância de Projeção .... 20

Tampa da lente .............................................. 11

Tecla AUTO SYNC......................................... 33

Tecla AV MUTE ............................................. 29

Tecla BREAK TIMER ..................................... 32

Tecla COMPUTER .........................................29

Tecla DVI .......................................................29

Tecla ECO + QUIET ...................................... 32

Tecla ENTER ................................................. 37

Tecla FREEZE ............................................... 33

Tecla KEYSTONE .......................................... 28

Tecla L-CLICK ............................................... 34

Tecla MENU/HELP ................................. 37, 46

Tecla ON ........................................................ 25

Tecla PAGE DOWN .......................................34

Tecla PAGE UP ............................................. 34

Tecla PICTURE MODE ................................. 33

Tecla POINTER ............................................. 32

Tecla R-CLICK/RETURN ........................ 34, 37

Tecla RESIZE ................................................ 30

Tecla SPOT ....................................................32

Tecla STANDBY............................................. 25

Tecla STANDBY/ON ...................................... 25

Tecla S-VIDEO .............................................. 29

Tecla VIDEO ..................................................29

Teclas de ajuste ............................................. 37

Teclas MOUSE/de ajuste ....................... 34, 37

Teclas VOL (Volume) .....................................29

Temp Cor (Temperatura de Cor) ................... 40

Terminal AUDIO 1, 2 ......................................23

Terminal AUDIO OUT .................................... 23

Terminal de entrada de COMPUTER/

COMPONENT ...................................... 21, 22

Terminal de entrada de DVI-D ................ 21, 22

Terminal de S-VIDEO ....................................22

Terminal de VIDEO ........................................22

Terminal MONITOR OUT .............................. 23

Terminal RS-232C ......................................... 24

Terminal USB ................................................. 34

Trava Tecla ..................................................... 45

Vermelho........................................................ 40

Vertic. ....................................................... 36, 46

......... 33, 36, 46

Sharp XR-30X, XR-30S, XR-40X User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Introdução

Como consultar este Manual de Operação

Conteúdo

INFORMAÇÕES DE SEGURANÇA

Como acessar os Manuais de Operação PDF

Acessórios

Nomes da Partes e Funções

Colocar as pilhas

Intervalo Utilizável

Referência Rápida

Configuração do Projetor

Configuração do Projetor

Configuração Padrão (Projeção frontal)

Montagem no teto

Modo Projeção

Tamanho da Tela e Distância de Projeção

Conectando o Projetor à Outro Equipamento

Conexões

Controlar o Projetor com um Computador

Ligar e Desligar o Projetor

Ligar o Projetor

Desligar a alimentação (Colocar o Projetor no Modo Espera)

Projeção de Imagem

Acerca do Guia de Configuração

Ajustar a Imagem Projetada

Correção da Distorção Trapezoidal

Mudar o Modo de Entrada

Ajustar o Volume

Exibir a Tela Preta e Desligar o Som Temporariamente

Modo Reajustar

Operação com o Controle Remoto

Exibição e Ajuste do Intervalo

Mostrando o Indicador

Usando a Função Spot

Seleção do Modo Eco+Silen

Selecionar o Modo Imagem

Sincronia Automática (Ajuste de Sincronia Automática)

Congelar uma Imagem em Movimento

Itens do Menu

Uso da Tela do Menu

Seleções do Menu (Ajustes)

Ajustes de Imagem (Menu “Imagem”)

Selecionar o Modo Imagem

4 Progressivo

2 Ajustar a Imagem

5 Ajuste da Lâmpada

Ajustar a Imagem Projetada (Menu “AJ ECRÃ”)

Configurar o Modo Reajustar

3 Correção de Angulação

Ajustar a Função Projetor (Menu “AJ PROJ”)

3 Modo ESPERA

2 Função Auto Re-Iniciar

6 Entrada de áudio

Configuração do Alto-Falante

Função Bloqueio do Sistema

Ajuste do Modo da Ventoinha

Função Keylock

Solução de Problemas com o menu “Ajuda”

Uso das funções do menu “Ajuda”

Manutenção

Apêndice

Indicadores de Manutenção

A Respeito da Lâmpada

Lâmpada

Cuidados Relativos à Lâmpada

Substituir a Lâmpada

Retirar e Instalar a Lâmpada

Reconfigurar o Temporizador da Lâmpada

Designação dos Pinos de Conexão

Especificações RS-232C e Configurações de Comandos

Tabela de Compatibilidade de Computador

Solução de Problemas

Para Assistência SHARP

Especificações

Dimensões

Índice
