PN-V701





LCD MONITOR MONITEUR LCD MONITOR LCD LCD FARBMONITOR

ENGLISH FRANÇAIS ESPAÑOLENGLISH FRANÇAIS ESPAÑOL DEUTSCH РУССКИЙ

ЖК МОНИТОР

SETUP MANUAL MANUEL D’INSTALLATION MANUAL DE INSTALACIÓN INSTALLATIONSANLEITUNG

РУКОВОДСТВО ПО УСТАНОВКЕ

ENGLISH ...... E1

FRANÇAIS ..... F1

ESPAÑOL .... S1

DEUTSCH ..... D1

РУССКИЙ...... Р1

(

CD-ROM

)

Page 2

FOR CUSTOMERS IN U.K.

IMPORTANT

The wires in this mains lead are coloured in accordance with the following code:

GREEN-AND-YELLOW: Earth BLUE: Neutral BROWN: Live

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

• The wire which is coloured GREEN-AND-YELLOW must be connected to the terminal in the plug which is marked by the

letter E or by the safety earth

• The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured black.

• The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured red.

Ensure that your equipment is connected correctly. If you are in any doubt consult a qualied electrician.

“WARNING: THIS APPARATUS MUST BE EARTHED.”

or coloured green or green-and-yellow.

Page 3

Contents

[ENGLISH]

IMPORTANT INFORMATION ............................................1

DEAR SHARP CUSTOMER ..............................................1

SAFETY PRECAUTIONS ..................................................2

SAFETY INSTRUCTION ...................................................3

MOUNTING PRECAUTIONS ............................................4

Supplied Components .....................................................5

Connections .....................................................................5

Read the manuals in the provided CD-ROM. (Adobe Acrobat Reader is required to view the manuals.)

Turning Power On/Off ......................................................8

Specications ................................................................10

Mounting Precautions

(For SHARP dealers and service engineers) ...............10

IMPORTANT INFORMATION

WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS PRODUCT

TO RAIN OR MOISTURE.

The lightning ash with arrowhead symbol, within

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER.

NO USER-SERVICEABLE PARTS

INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

a triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage”

within the product’s enclosure that may be of sufcient magnitude to constitute a risk of electric

shock to persons.

The exclamation point within a triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.

ENGLISH

DEAR SHARP CUSTOMER

Thank you for your purchase of a SHARP LCD product. To ensure safety and many years of trouble-free operation of your product, please read the Safety Precautions carefully before using this product.

Page 4

SAFETY PRECAUTIONS

Electricity is used to perform many useful functions, but it can also cause personal injuries and property damage if improperly handled. This product has been engineered and manufactured with the highest priority on safety. However, improper use can

result in electric shock and/or re. In order to prevent potential danger, please observe the following instructions when installing,

operating and cleaning the product. To ensure your safety and prolong the service life of your LCD product, please read the following precautions carefully before using the product.

1. Read instructions — All operating instructions must be read and understood before the product is operated.

2. Keep this manual in a safe place — These safety and operating instructions must be kept in a safe place for future reference.

3. Observe warnings — All warnings on the product and in the instructions must be observed closely.

4. Follow instructions — All operating instructions must be followed.

5. Cleaning — Unplug the power cord from the power outlet before cleaning the product. Use a dry cloth to clean the product. Do not use liquid cleaners or aerosol cleaners. Do not use dirty cloths. Doing so may damage the product.

6. Attachments — Do not use attachments not recommended by the manufacturer. Use of inadequate attachments can result in accidents.

7. Water and moisture — Do not use the product near water. Do not install the product in a place where water may splash onto it. Be careful of equipment which drains water such as an air-conditioner.

8. Ventilation — The vents and other openings in the cabinet are designed for ventilation.

Do not cover or block these vents and openings since insufcient ventilation can cause overheating and/or shorten the life

of the product. Do not place the product on a sofa, rug or other similar surface, since they can block ventilation openings. Do not place the product in an enclosed place such as a bookcase or rack, unless proper ventilation is provided or the manufacturer’s instructions are followed.

9. Power cord protection — The power cords must be routed properly to prevent people from stepping on them or objects from resting on them.

10. The LCD panel used in this product is made of glass. Therefore, it can break when the product is dropped or applied with impact. Be careful not to be injured by broken glass pieces in case the LCD panel breaks.

11. Overloading — Do not overload power outlets or extension cords. Overloading can cause re or electric shock.

12. Entering of objects and liquids — Never insert an object into the product through vents or openings. High voltage ows in

the product, and inserting an object can cause electric shock and/or short internal parts.

For the same reason, do not spill water or liquid on the product.

13. Servicing — Do not attempt to service the product yourself. Removing covers can expose you to high voltage and other

dangerous conditions. Request a qualied service person to perform servicing.

14. Repair — If any of the following conditions occurs, unplug the power cord from the power outlet, and request a qualied

service person to perform repairs. a. When the power cord or plug is damaged. b. When a liquid was spilled on the product or when objects have fallen into the product. c. When the product has been exposed to rain or water. d. When the product does not operate properly as described in the operating instructions.

Do not touch the controls other than those described in the operating instructions. Improper adjustment of controls

not described in the instructions can cause damage, which often requires extensive adjustment work by a qualied

technician. e. When the product has been dropped or damaged. f. When the product displays an abnormal condition. Any noticeable abnormality in the product indicates that the product

needs servicing.

15. Replacement parts — In case the product needs replacement parts, make sure that the service person uses replacement

parts specied by the manufacturer, or those with the same characteristics and performance as the original parts. Use of unauthorized parts can result in re, electric shock and/or other danger.

16. Safety checks — Upon completion of service or repair work, request the service technician to perform safety checks to

ensure that the product is in proper operating condition.

17. Wall mounting — When mounting the product on a wall, be sure to install the product according to the method

recommended by the manufacturer.

18. Heat sources — Keep the product away from heat sources such as radiators, heaters, stoves and other heat-generating

products (including ampliers).

19. Batteries — Incorrect use of batteries may cause the batteries to burst or ignite. A leaky battery may corrode the equipment,

dirty your hands or spoil your clothing. In order to avoid these problems, make sure to observe the precautions below:

• Use the specied batteries only.

• Install the batteries with due attention to the plus (+) and minus (-) sides of the batteries according to the instructions in the

compartment.

• Do not mix old and new batteries.

• Do not mix batteries of different types. Voltage specications of batteries of the same shape may vary.

• Replace an exhausted battery with a new one promptly.

• If you will not use the remote control for a long time, remove the batteries.

• If leaked battery uid gets on your skin or clothing, rinse immediately and thoroughly. If it gets into your eye, bathe your

eye well rather than rubbing and seek medical treatment immediately. Leaked battery uid that gets into your eye or your

clothing may cause a skin irritation or damage your eye.

20. Usage of the monitor must not be accompanied by fatal risks or dangers that, could lead directly to death, personal injury,

severe physical damage or other loss, including nuclear reaction control in nuclear facility, medical life support system, and missile launch control in a weapon system.

Page 5

21. Do not stay in contact with the parts of the product that become hot for long periods of time. Doing so may result in

low-temperature burns.

22. Do not modify this product.

WARNING:

This is a Class A product. In a domestic environment this product may cause radio interference in which case the user may

be required to take adequate measures.

An apparatus with CLASS I construction shall be connected to a MAIN socket outlet with a protective earthing connection.

To maintain compliance with EMC regulations, use shielded cables to connect to the following terminals: HDMI input terminal, D-sub input terminal, RS-232C input/output terminals, DVI-D input terminal and DisplayPort input/output terminals.

If a monitor is not positioned in a sufciently stable location, it can be potentially hazardous due to falling. Many injuries, particularly to children, can be avoided by taking simple precautions such as:

• Using xing devices like wall mount brackets recommended by the manufacturer.

• Only using furniture that can safely support the monitor.

• Ensuring the monitor is not overhanging the edge of the supporting furniture.

• Not placing the monitor on tall furniture (for example, cupboards or bookcases) without anchoring both the furniture and the

monitor to a suitable support.

• Not standing the monitors on cloth or other materials placed between the monitor and supporting furniture.

• Educating children about the dangers of climbing on furniture to reach the monitor or its controls.

• This equipment is not suitable for use in locations where children are likely to be present unsupervised.

Especially for child safety

- Don’t allow children to climb on or play with the monitor.

- Don’t place the monitor on furniture that can easily be used as steps, such as a chest of drawers.

- Remember that children can become excited while watching a program, especially on a “larger than life” monitor. Care should be taken to place or install the monitor where it cannot be pushed, pulled over, or knocked down.

- Care should be taken to route all cords and cables connected to the monitor so that they cannot be pulled or grabbed by curious children.

ENGLISH

SAFETY INSTRUCTION

- Do not use the monitor where there is a lot of dust, where humidity is high, or where the monitor may come into contact with oil or steam. Do not use in an environment where

there are corrosive gases (sulfur dioxide, hydrogen sulde, nitrogen dioxide, chlorine, ammonia, ozone, etc.). As this could lead to re.

- Ensure that the monitor does not come into contact with

water or other uids. Ensure that no objects such as paper clips or pins enter the monitor as this could lead to re or

electric shock.

- Do not place the monitor on top of unstable objects or in unsafe places. Do not allow the monitor to receive strong shocks or to strongly vibrate. Causing the monitor to fall or topple over may damage it.

- Do not use the monitor near heating equipment or in places where there is likelihood of high temperature, as this may

lead to generation of excessive heat and outbreak of re.

- Do not use the monitor in places where it may be exposed to direct sunlight. Risk of cabinet deformation and failure if the monitor is used in direct sunlight.

- Please be sure to constantly remove dust and garbage that has attached to the ventilation opening.

If dust collects in the ventilation opening, it may lead to excessive heat, outbreak of re, or malfunction.

- As a standard, clean the inside of the monitor once every

year. If dust collects inside the monitor, it may lead to excessive heat, outbreak of re, or malfunction. Please

request a cleaning of the inside of the monitor from an authorized SHARP servicing dealer or service center.

- The power outlet shall be installed near the equipment and shall be easily accessible.

The Power Cord

- Use only the power cord supplied with the monitor.

- Do not damage the power cord nor place heavy objects on it, stretch it or over bend it. Also, do not add extension cords.

Damage to the cord may result in re or electric shock.

- Do not use the power cord with a power tap.

Adding an extension cord may lead to re as a result of

overheating.

- Do not remove or insert the power plug with wet hands. Doing so could result in electric shock.

- Unplug the power cord if it is not used for a long time.

- Do not attempt to repair the power cord if it is broken or malfunctioning. Refer the servicing to the service representative.

Page 6

MOUNTING PRECAUTIONS

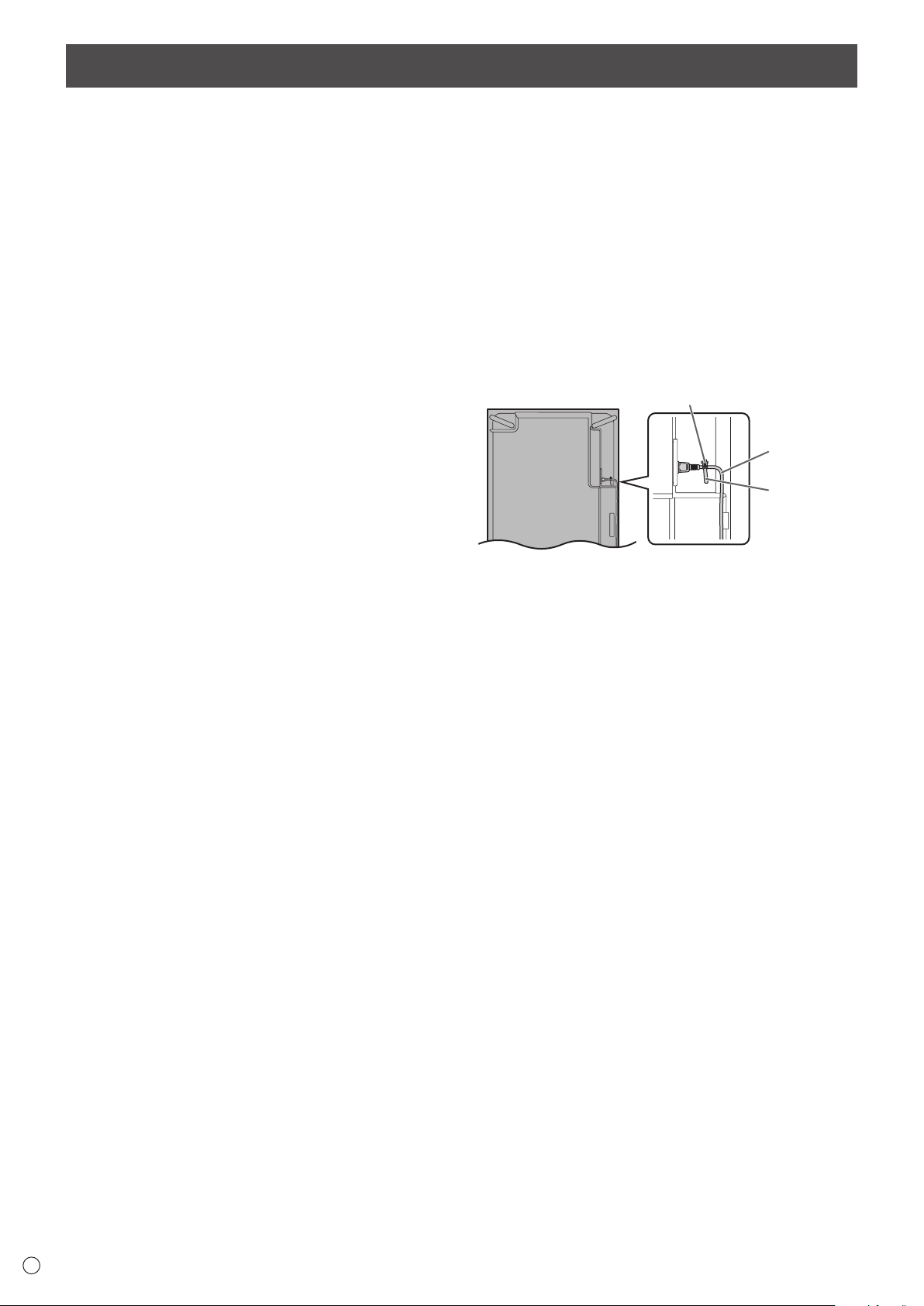

Cable clamp attachment

• This product is for use indoors.

• A VESA-compliant mounting bracket is required.

• Since the monitor is heavy, consult your dealer before

installing, removing or moving the monitor.

• Mounting the monitor on the wall requires special expertise and the work must be performed by an authorized SHARP dealer. You should never attempt to perform any of this work yourself. Our company will bear no responsibility for accidents or injuries caused by improper mounting or

mishandling.

• Use the monitor with the surface perpendicular to a level

surface.

• This monitor should be used at an ambient temperature between 32°F (0°C) and 104°F (40°C).

• Be careful of high temperatures in the surrounding area. If it is difcult to provide sufcient space for any reason

such as the installation of the monitor inside a housing, or

if the ambient temperature may be outside of the range of 32°F (0°C) to 104°F (40°C), install a fan or take other measures to keep the ambient temperature within the

required range.

• Temperature condition may change when using the monitor together with the optional equipments recommended by

SHARP. In such cases, please check the temperature

condition specied by the optional equipments.

• Do not block any ventilation openings. If the temperature

inside the monitor rises, this could lead to a malfunction.

• Do not place the monitor on a device which generates heat.

• Adhere to the following when installing the monitor in its

portrait orientation. Failing to adhere to the following may cause malfunctions.

- To install in landscape orientation, rotate the monitor 90

degrees to the right.

- Set the PORTRAIT/LANDSCAPE INSTALL on the

MONITOR menu to PORTRAIT. (See OPERATION MANUAL.)

- Be sure to clamp the power cord (supplied) onto the cable clamp attachment using the supplied cable clamp. When

clamping the power cord, take care not to stress the

terminal of the power cord. Do not bend the power cord

excessively.

Power cord (Supplied)

Cable clamp

• A video wall should be only be composed of identical

models. Do not use this monitor as part of a video wall that includes another model.

Page 7

Supplied Components

If any components are missing, please contact your dealer.

Liquid Crystal Display Monitor: 1



Cable clamp: 4



Cable clamp (insertion type): 2



Power cord



CD-ROM (Utility Disk for Windows): 1



Setup Manual (this manual): 1



Remote control sensor box mounting hole concealing sticker: 2



* The remote control unit is supplied with the PN-ZR02 control kit (optional).

* SHARP Corporation holds authorship rights to the Utility Disk program. Do not reproduce it without permission. * For environmental protection!

Do not dispose of batteries in household waste. Follow the disposal instructions for your area.

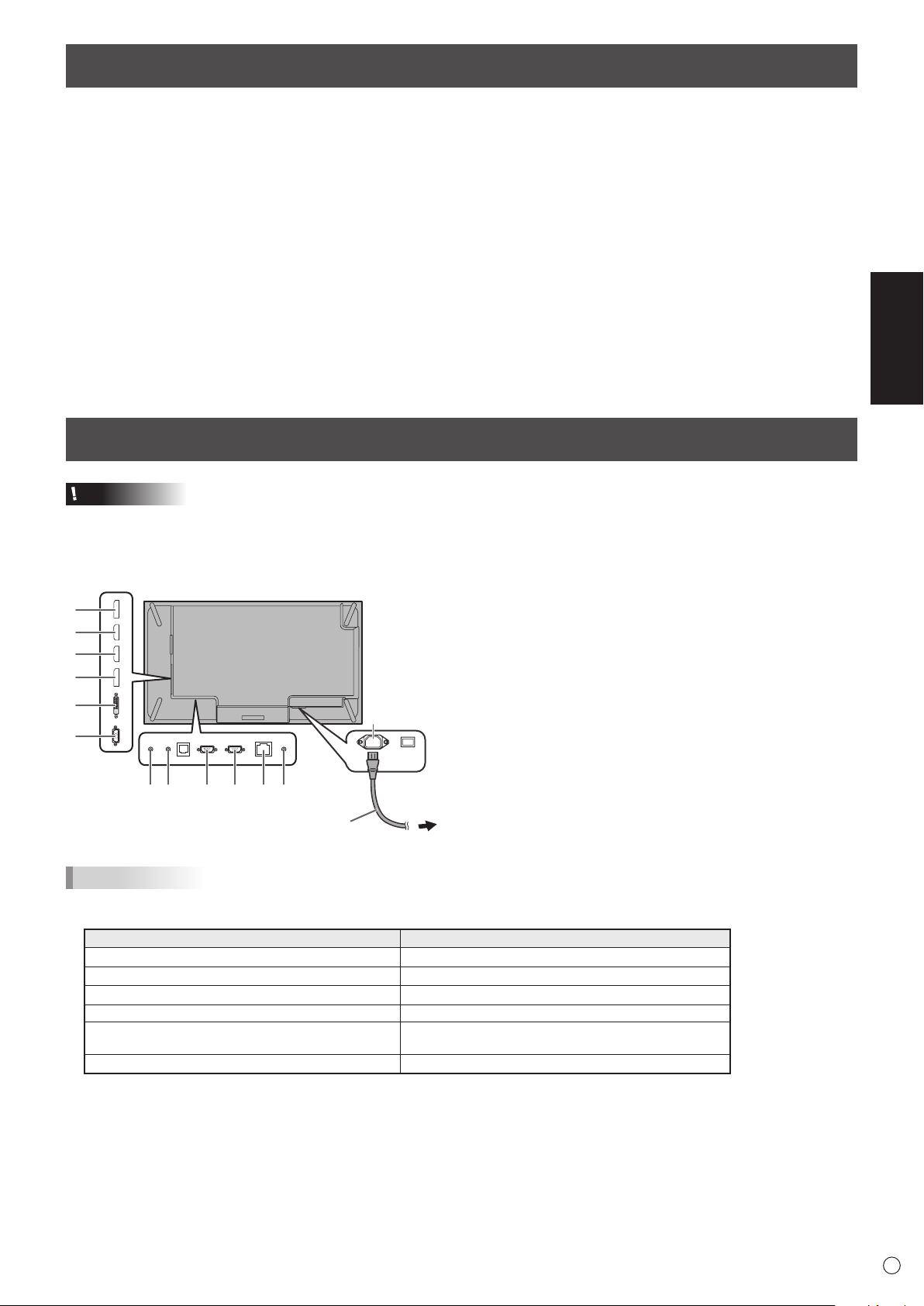

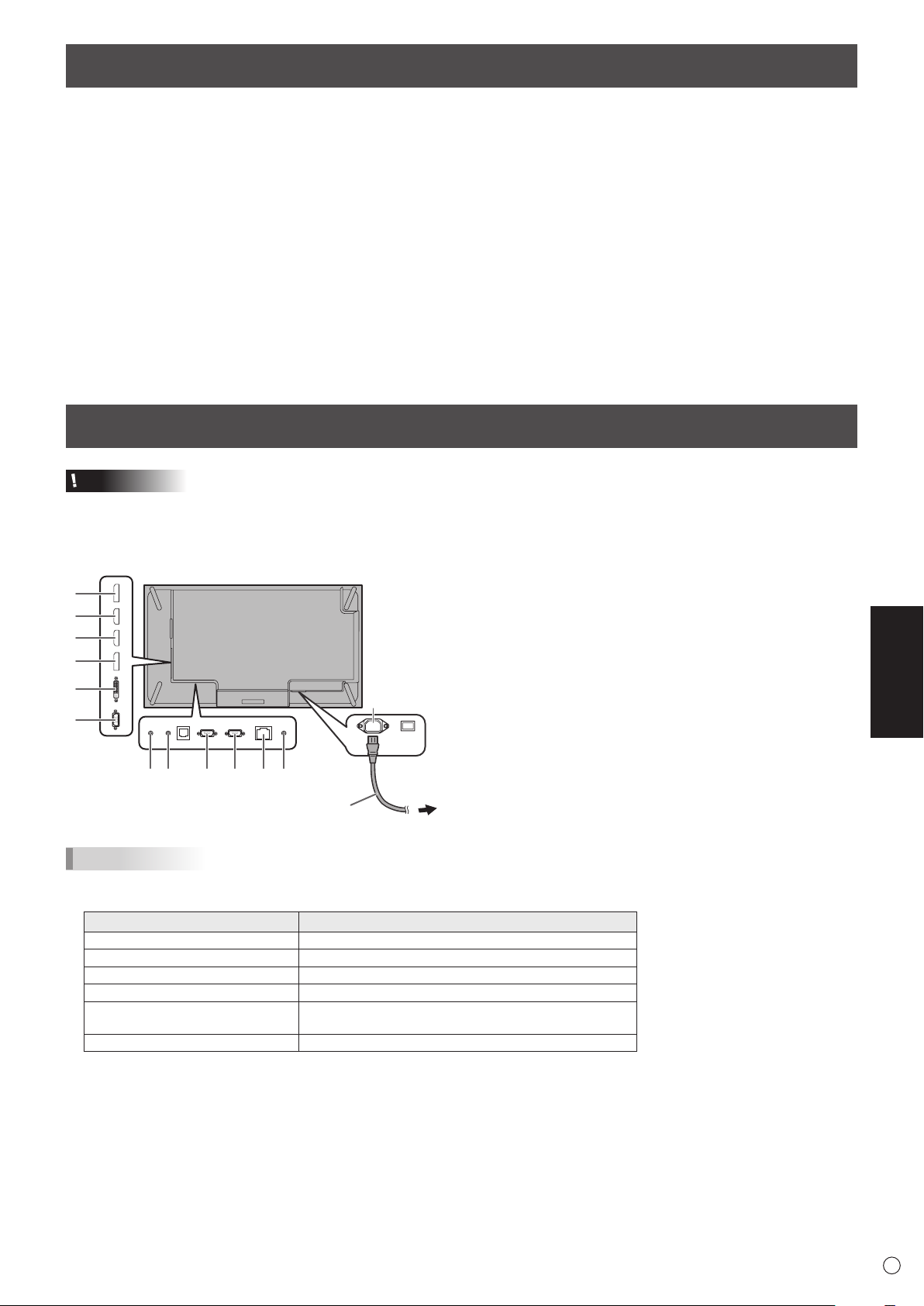

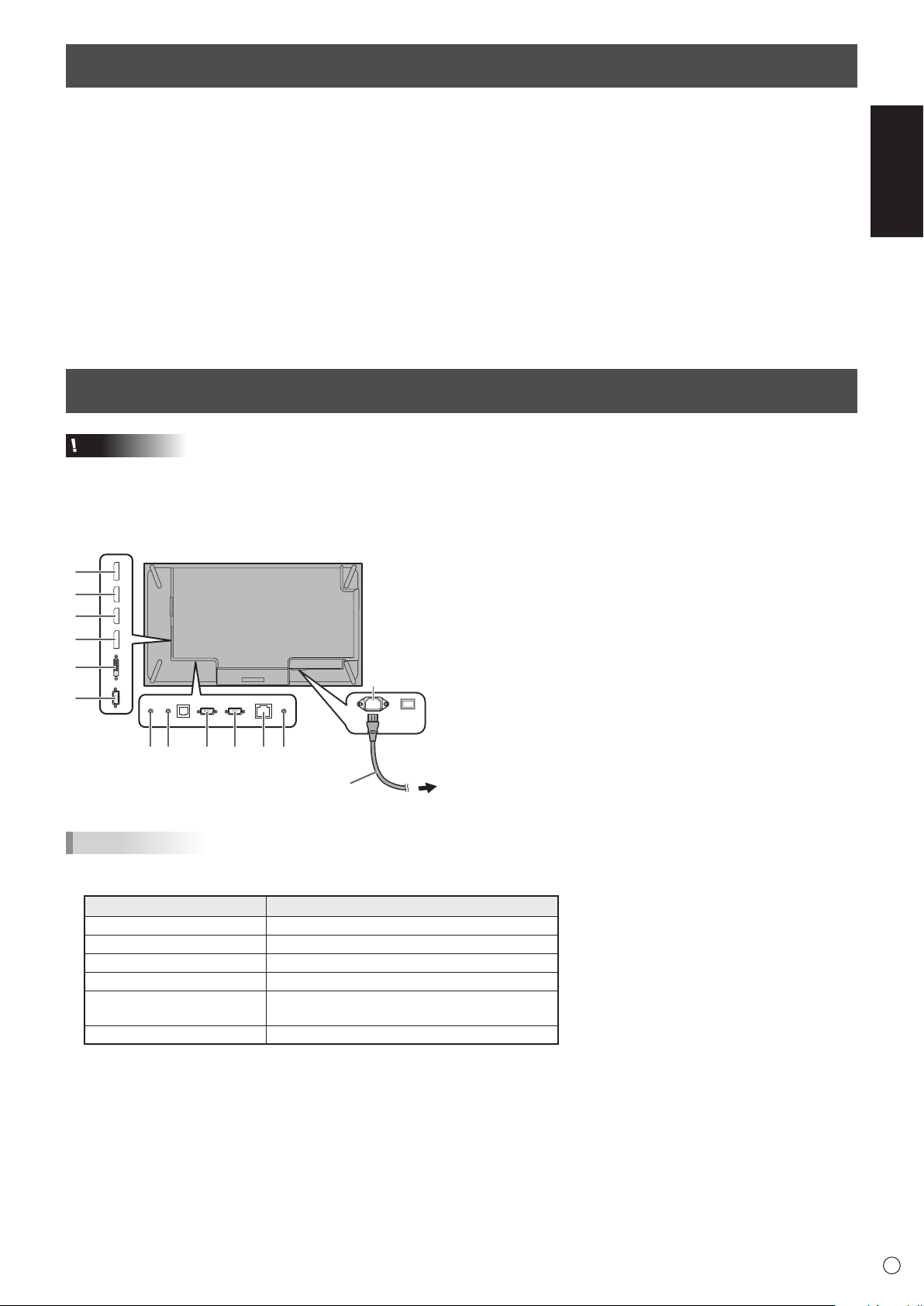

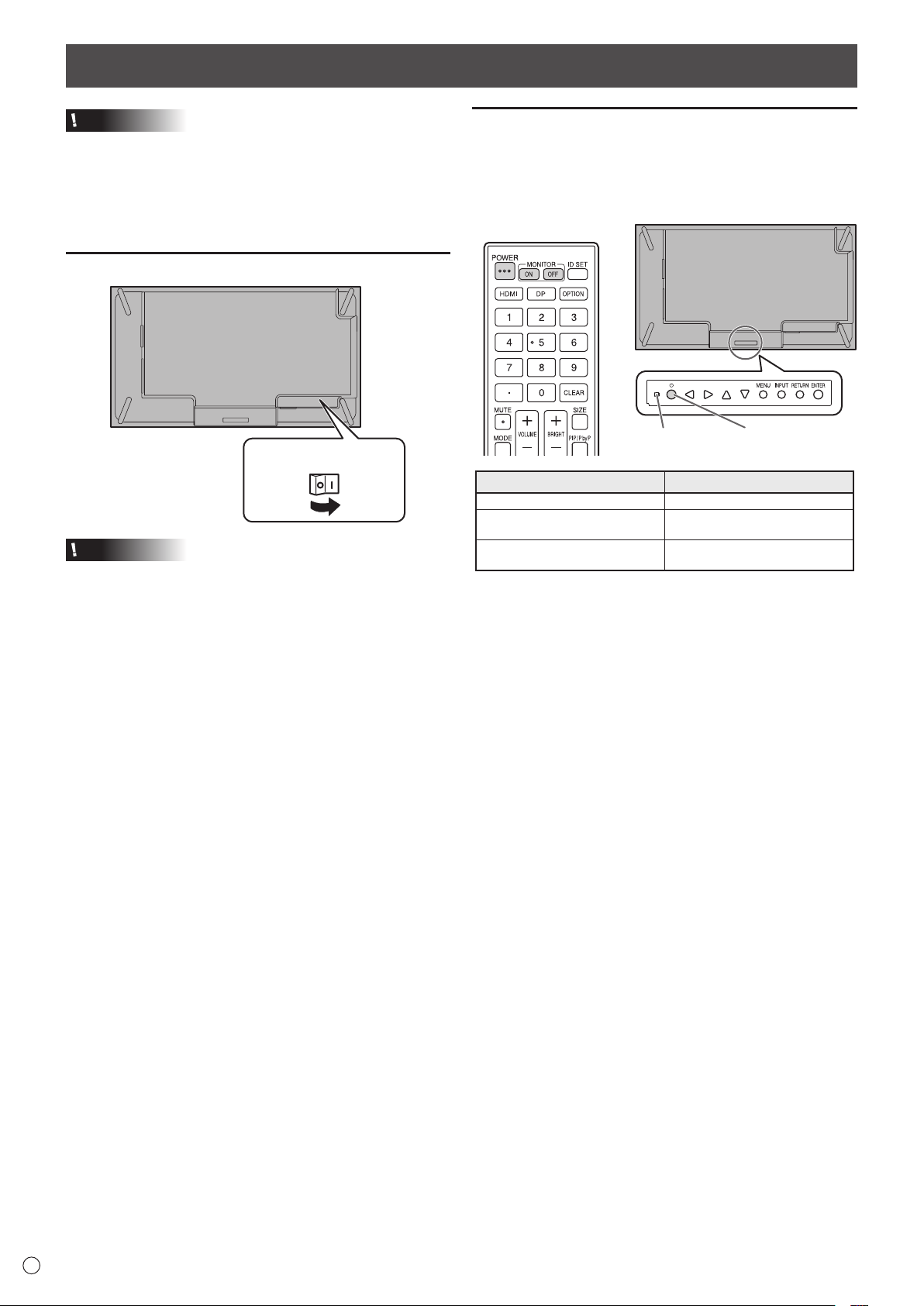

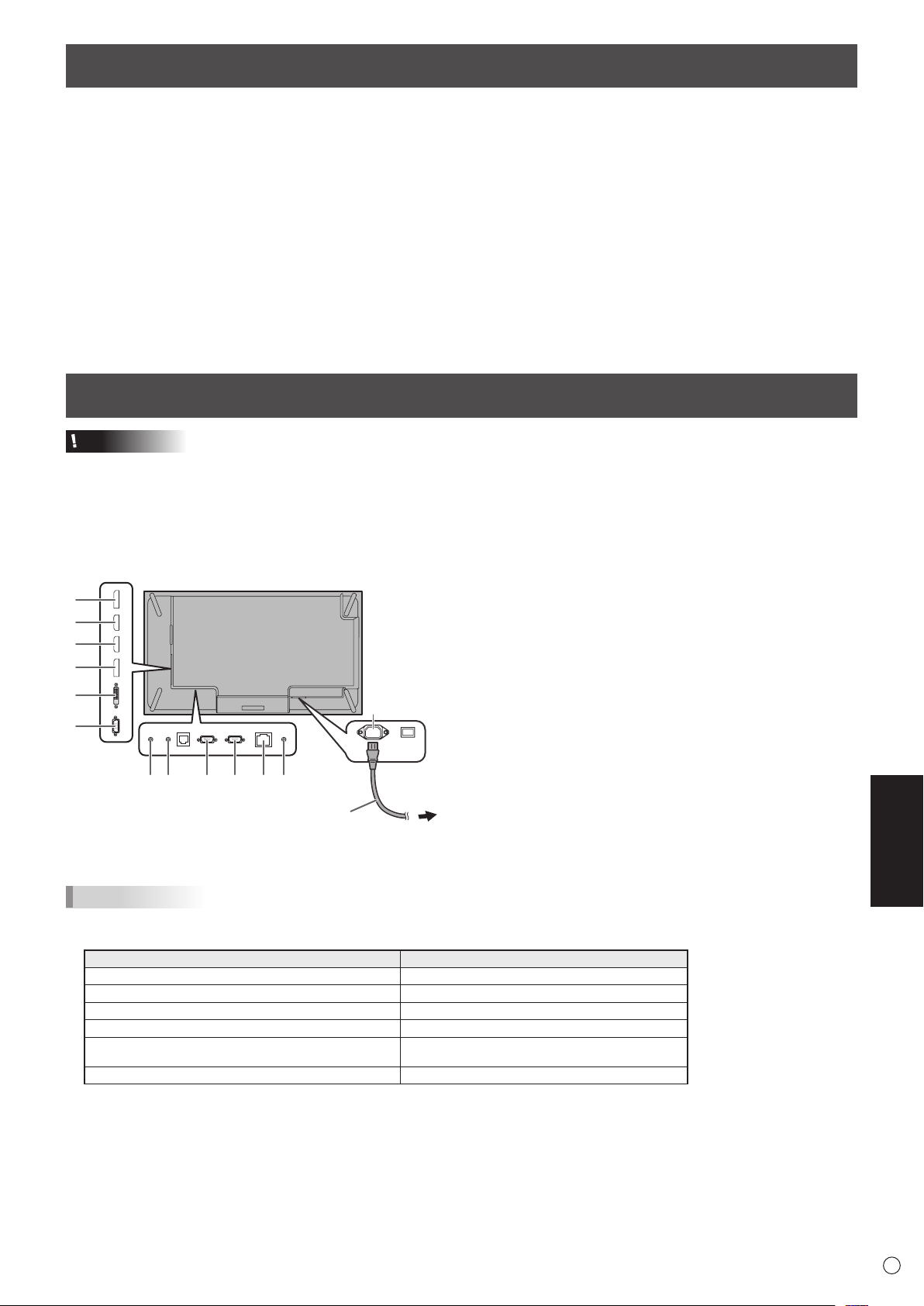

Connections

Caution

• Be sure to turn off the main power switch and disconnect the plug from the power outlet before connecting/disconnecting cables. Also, read the manual of the equipment to be connected.

• Be careful not to confuse the input terminal with the output terminal when connecting cables. Accidentally reversing cables connected to the input and output terminals may cause malfunctions and the other problems.

78 9

10 11 12

Power cord (Supplied)

For power outlet

1. DisplayPort output terminal

2. HDMI1 input terminal

3. HDMI2 input terminal

4. DisplayPort input terminal

5. DVI-D input terminal

6. D-sub input terminal

7. Audio input terminal

8. Audio output terminal

9. RS-232C input terminal

10. RS-232C output terminal

11. LAN terminal

12. Control kit terminal

13. AC input terminal

ENGLISH

TIPS

• Set the audio input terminal used for each input mode in AUDIO SELECT on the SETUP menu. The factory settings are shown below.

Input mode Audio input terminal (Factory setting)

DVI-D Audio input terminal DisplayPort DisplayPort input terminal HDMI1 HDMI1 input terminal HDMI2 HDMI2 input terminal

D-SUB[RGB], D-SUB[COMPONENT]

OPTION * Expansion slot

* When you have used the expansion slot to expand the functions.

• The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks

of HDMI Licensing Administrator, Inc. in the United States and other countries.

• DisplayPort is a registered trademark of Video Electronics Standards Association.

• Adobe, Acrobat, and Acrobat Reader are either registered trademarks or trademarks of Adobe Systems Incorporated in the

United States and/or other countries.

• All other brand and product names are trademarks or registered trademarks of their respective holders.

Audio input terminal

Page 8

Remote control sensor box

First monitor Second monitor

First monitor: primary

Second monitor: secondary

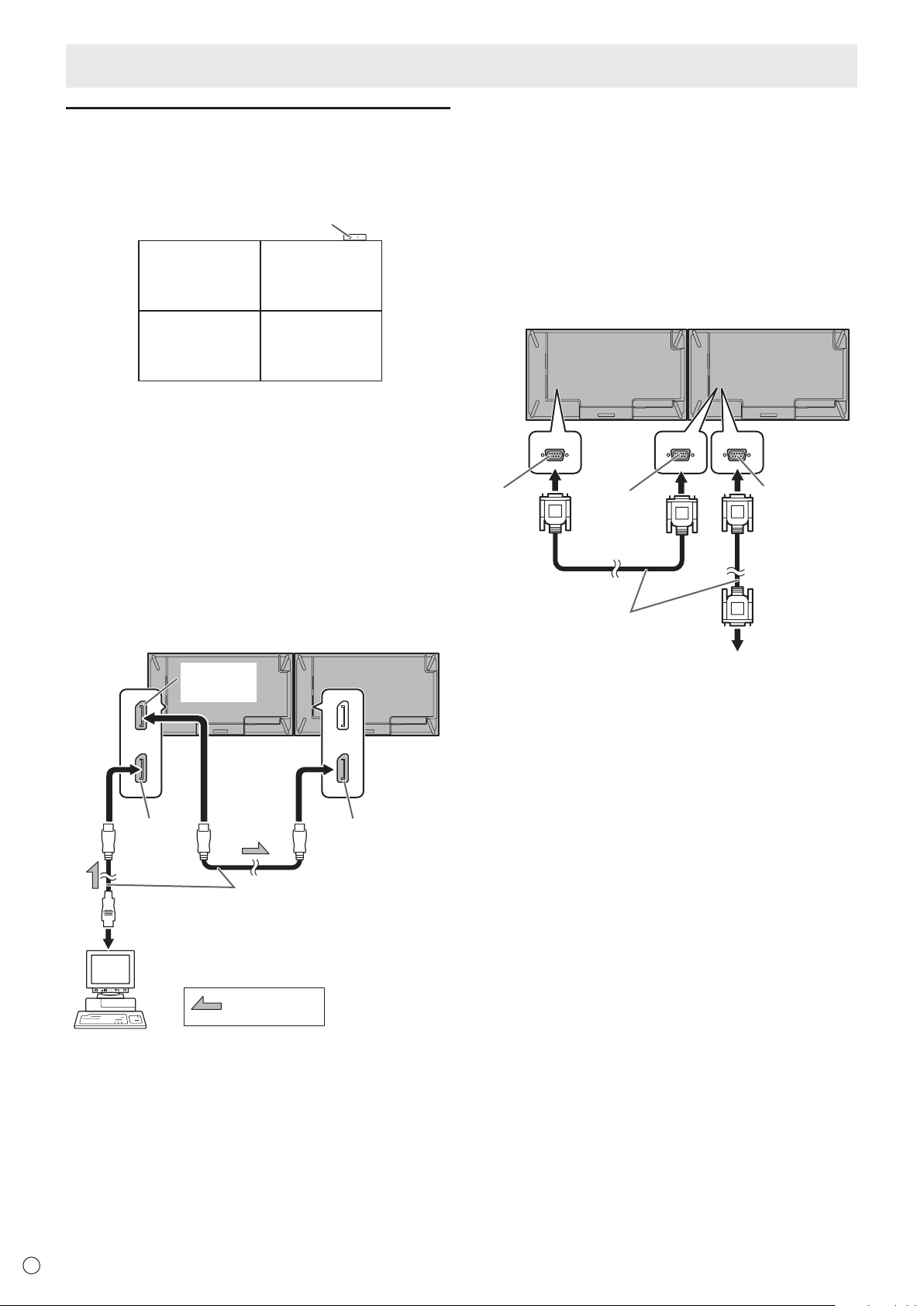

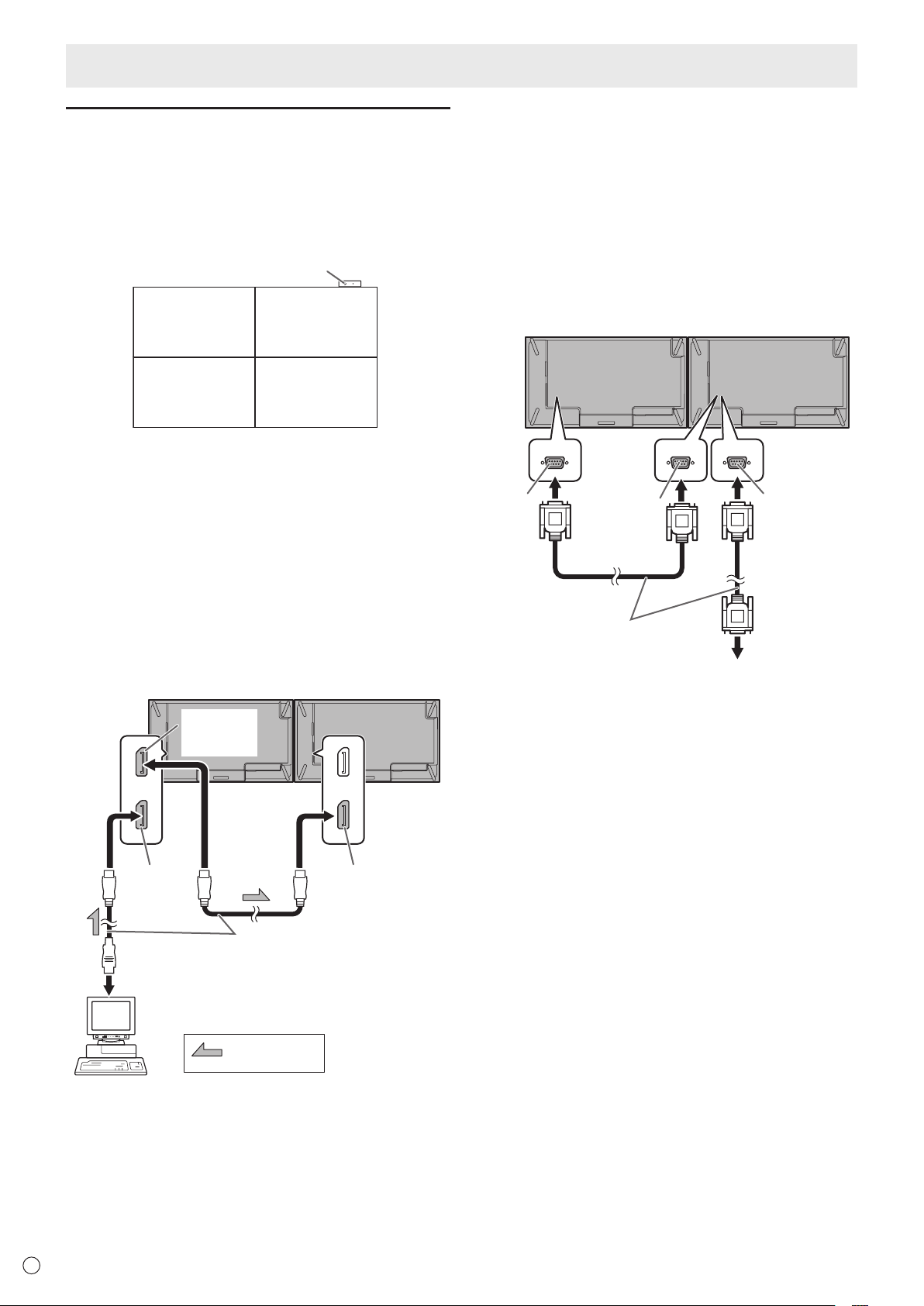

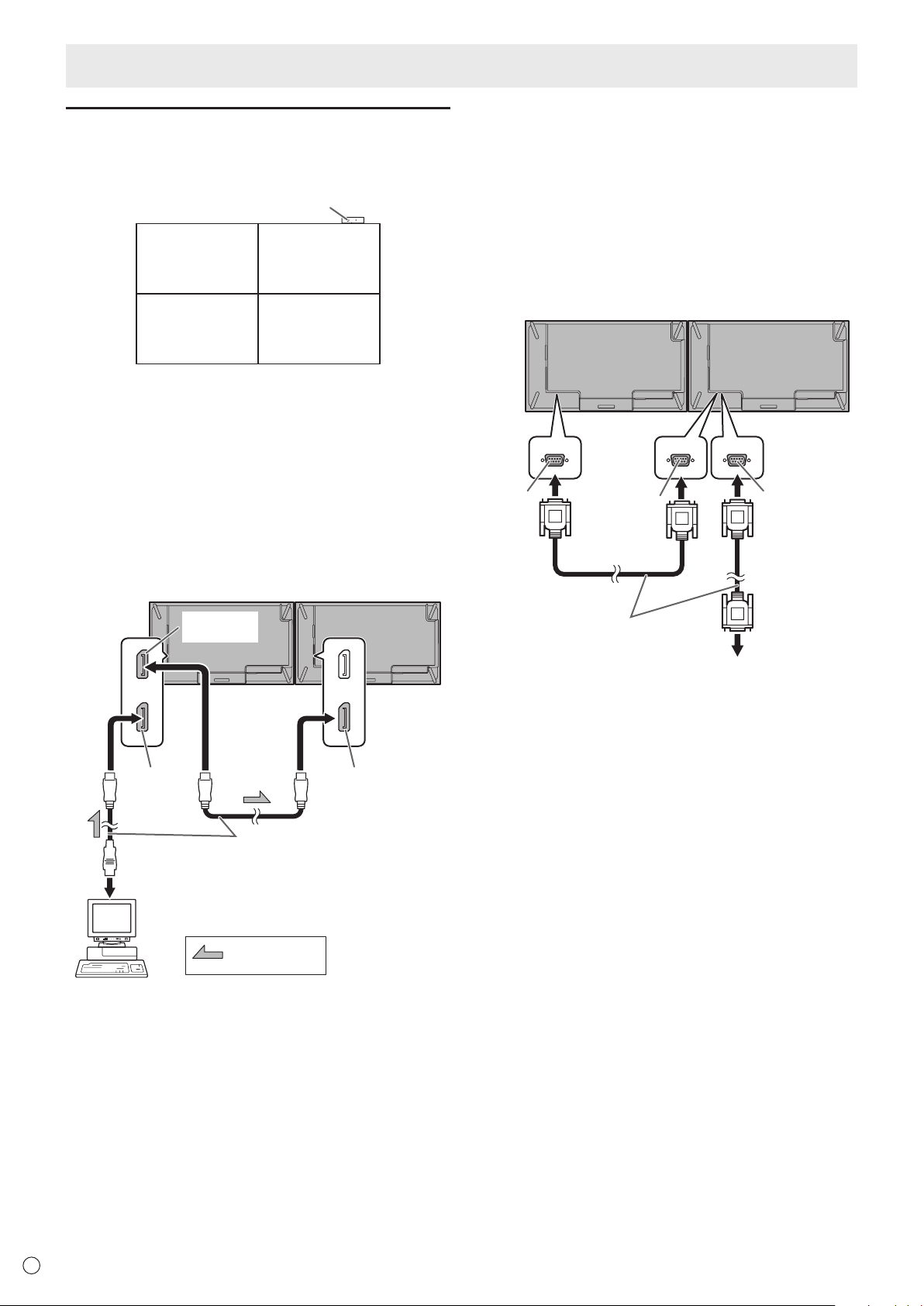

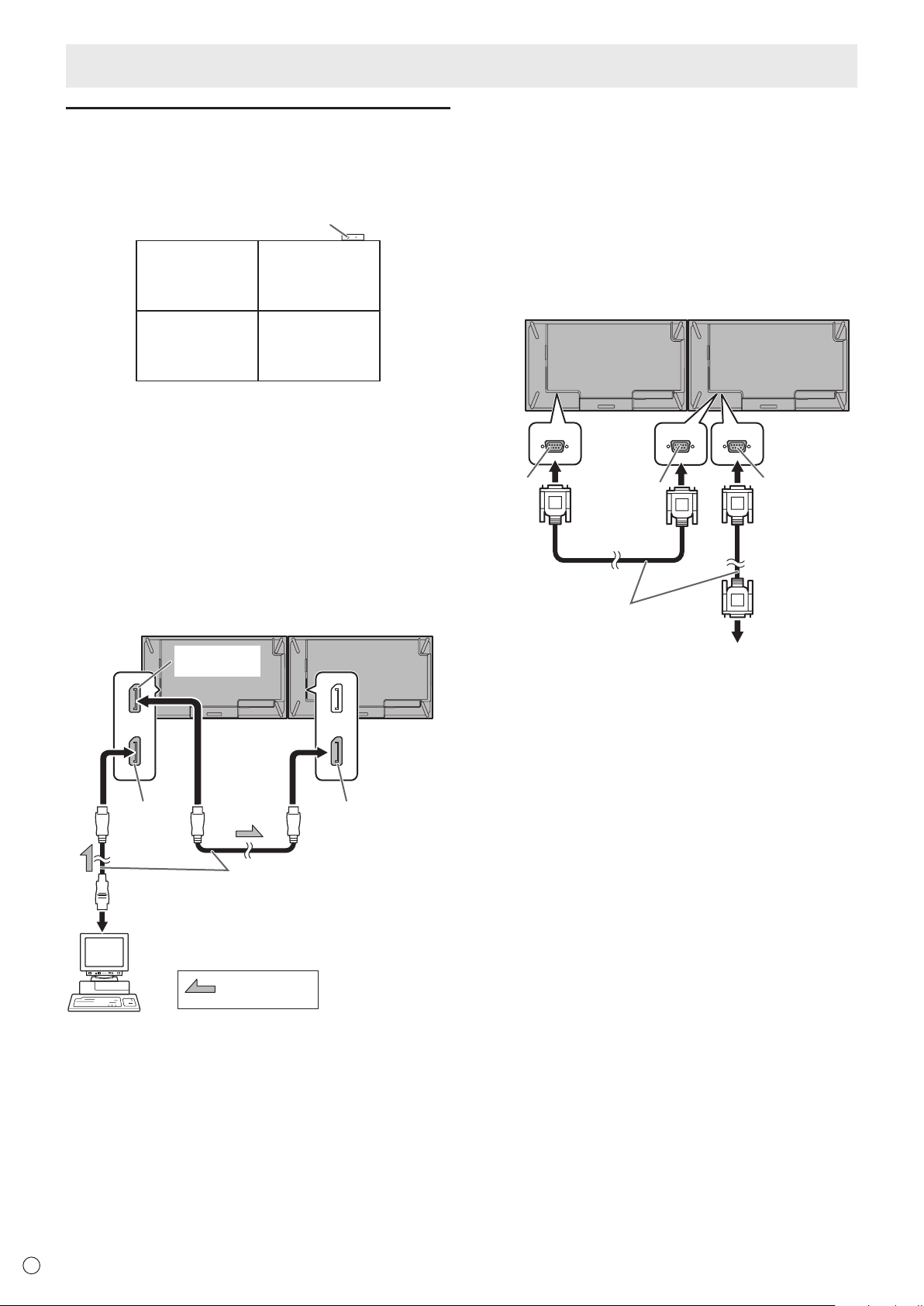

Connections

Multiple monitor connection

The monitors can be aligned and used as a large screen. [Example]

(Supplied with the PN-ZR02 (optional))

Connection with RS-232 cable

If you connect the monitor in a daisy chain using RS-232 cables, settings are copied from the primary (main unit) to the

secondary (expansion unit) and operation from the primary can perform operation for all monitors.

Second monitor

Secondary

(Expansion unit)

ID No.: 2

Third monitor

Secondary

(Expansion unit)

ID No.: 3

First monitor

Primary

(Main unit)

ID No.: 1

Fourth monitor

Secondary

(Expansion unit)

ID No.: 4

* Always install the remote control sensor box on the primary

monitor.

Connection with video cable

Up to 25 monitors* can be connected in a daisy chain.

*: Up to 4 monitors when the video signal is encrypted by

HDCP.

Up to 4 monitors when the rst monitor’s input mode is

D-SUB[COMPONENT].

Up to 2 monitors when the rst monitor’s input mode is

DisplayPort (MST).

DisplayPort output terminal

Connect the RS-232 cables in order, starting with the rst

monitor (primary monitor).

If monitors are connected in a different order they may not be operable.

RS-232C output terminal

RS-232C input terminal

RS-232 straight cable (commercially available)

Third monitor: connects to

secondary RS-232C input terminal

RS-232C output terminal

DisplayPort input terminal

To DisplayPort output terminal

DisplayPort input terminal

DisplayPort cable that supports 4K (commercially available)

shows the signal flow

Connect in the same way to the third and subsequent

monitors.

Up to 25 monitors can be connected. (Depending on the length of the cable used and the surrounding environment.)

Setting each ID No. in the monitor is required.

Perform operation with the rear side buttons on the primary monitor. To automatically assign ID numbers in order from the

primary, set AUTO ASSIGN ID No. to ON in ID SETTING on the SETUP menu.

Page 9

For the monitor in

Fixing screw

Connections

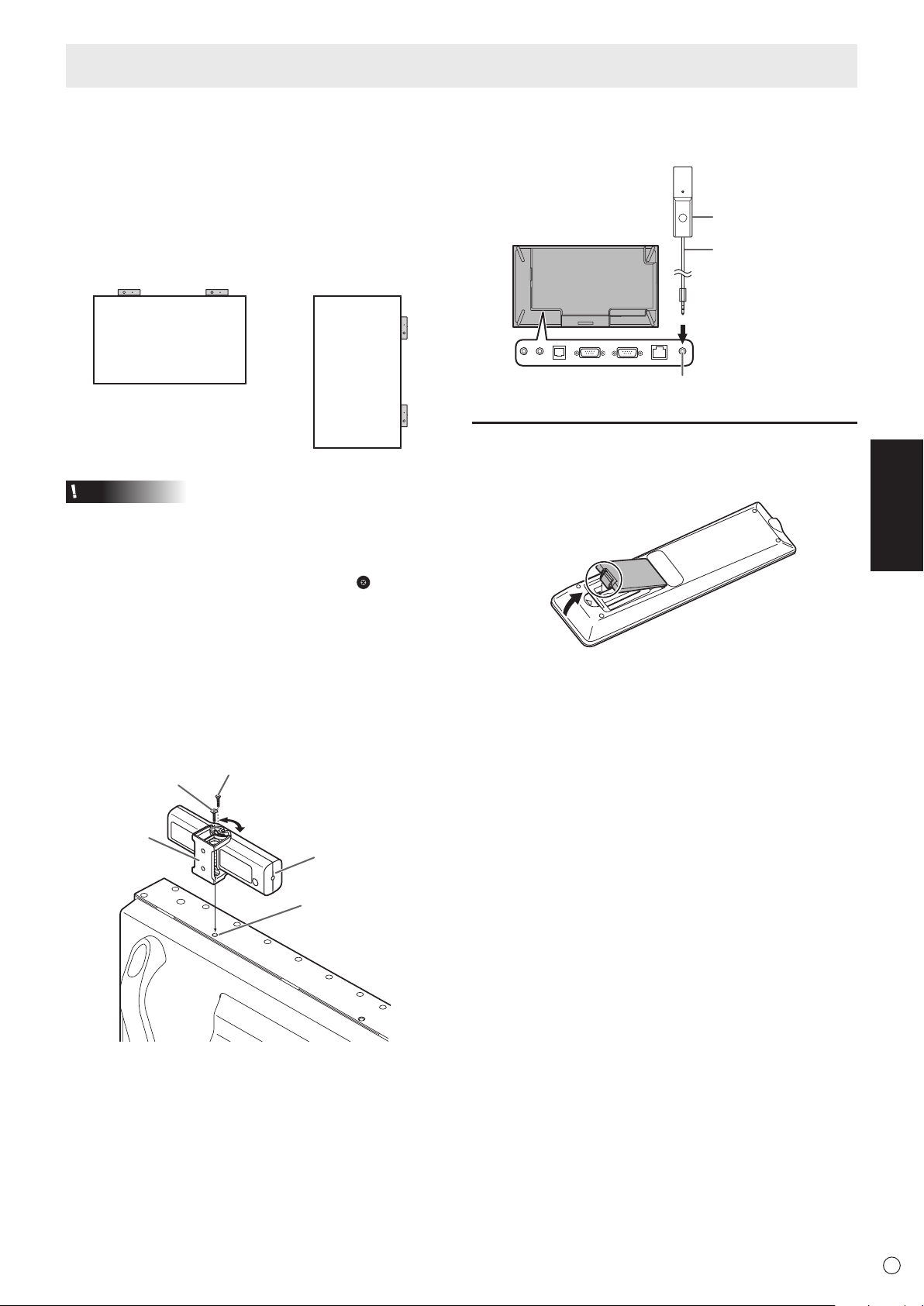

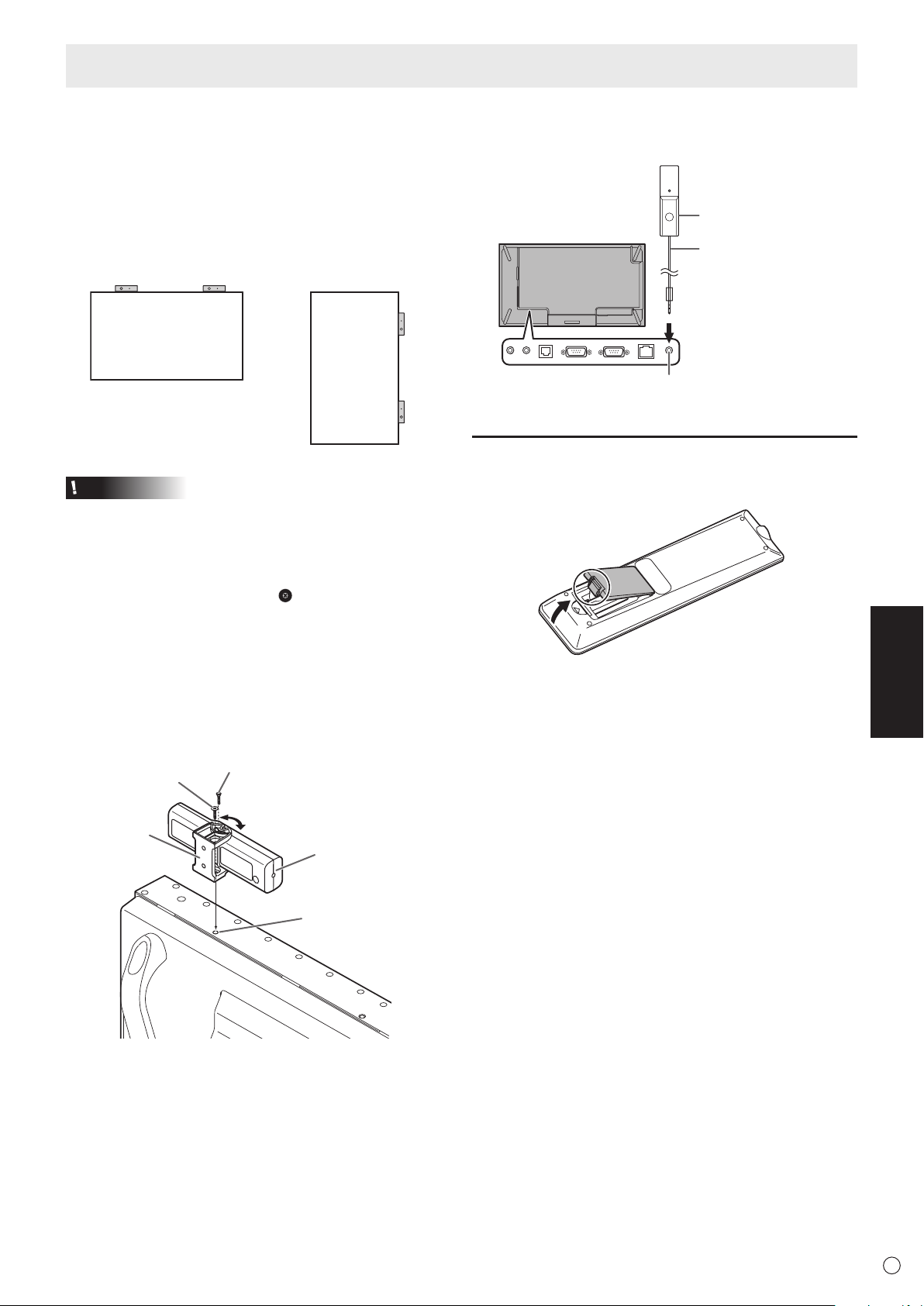

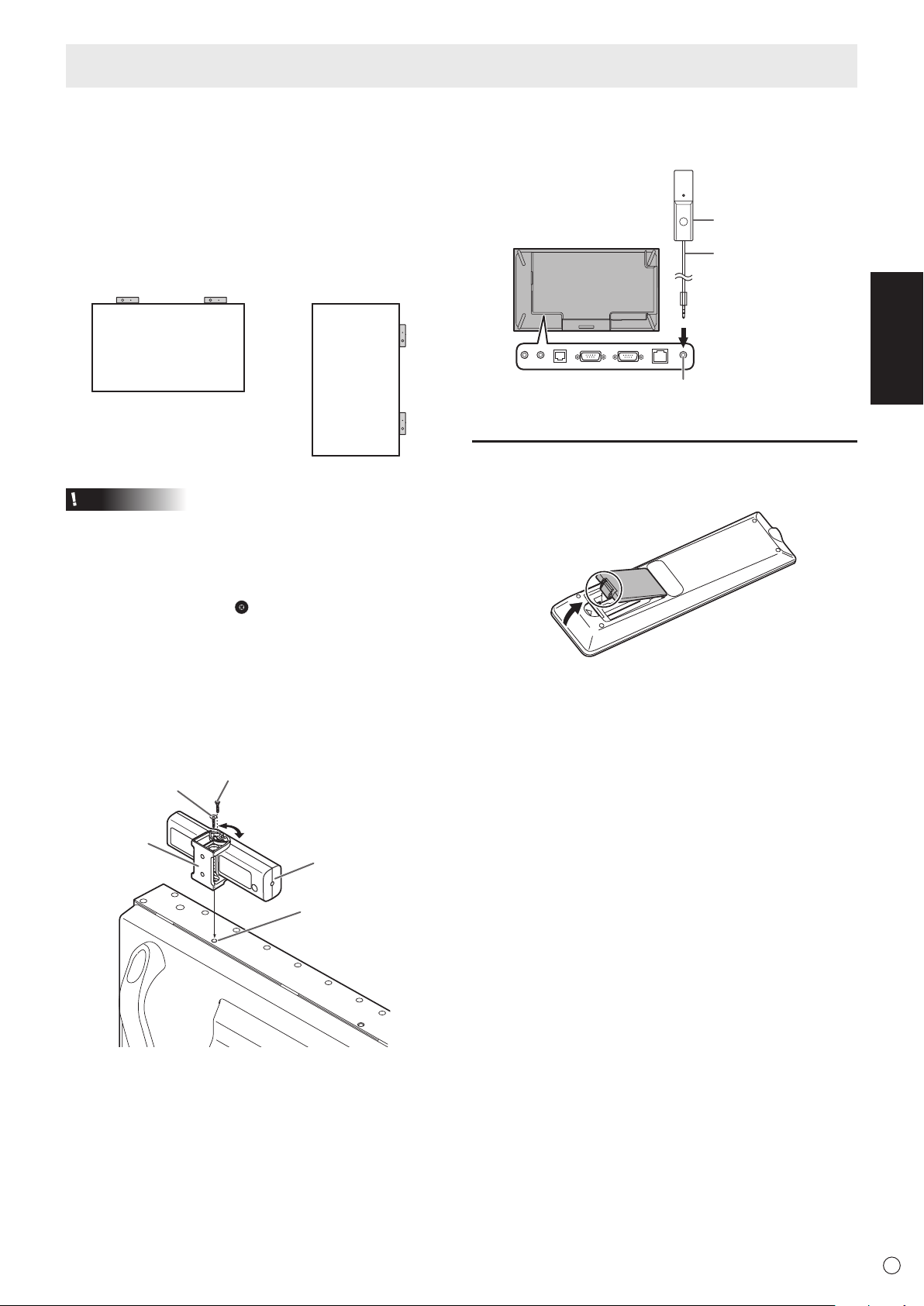

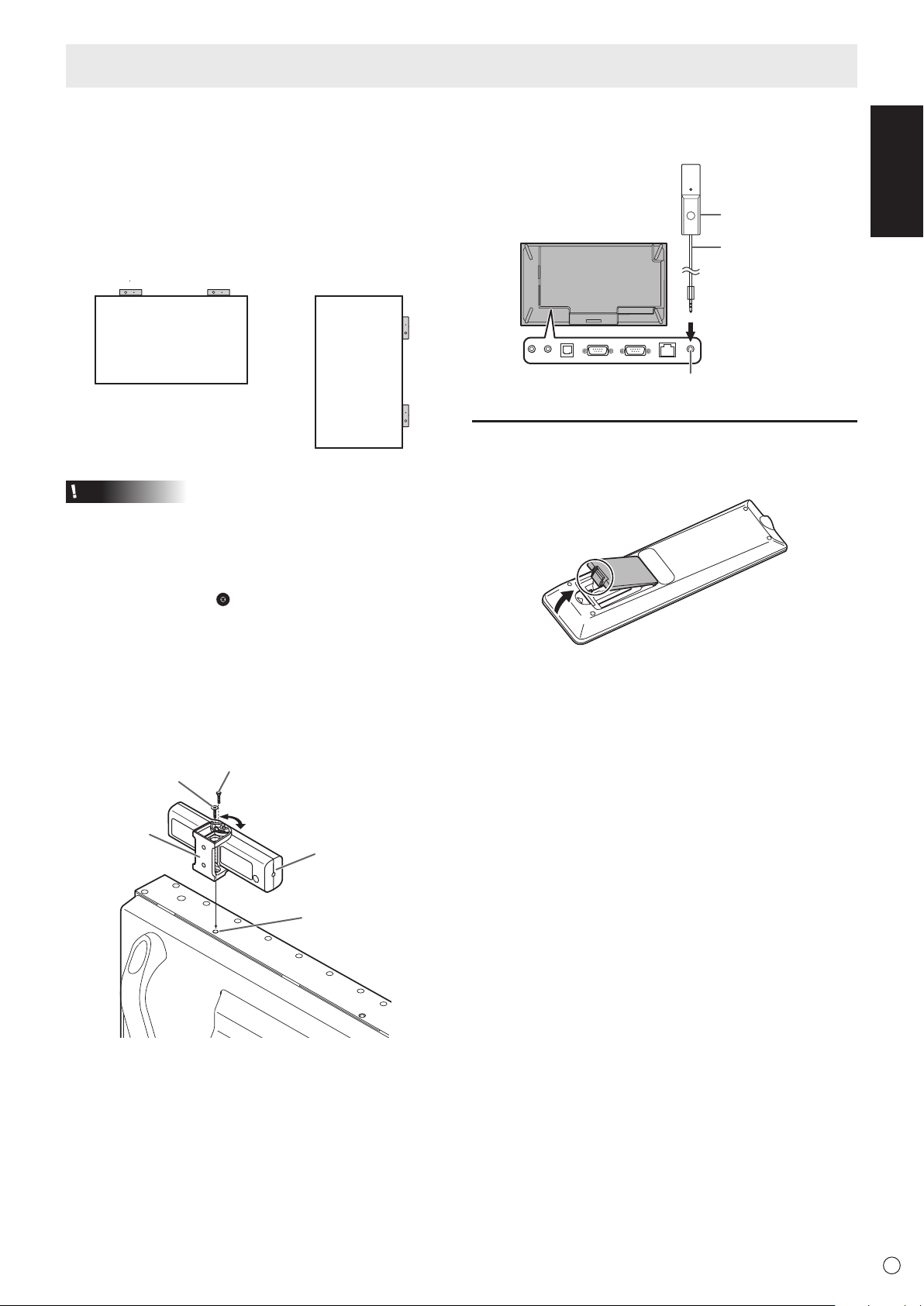

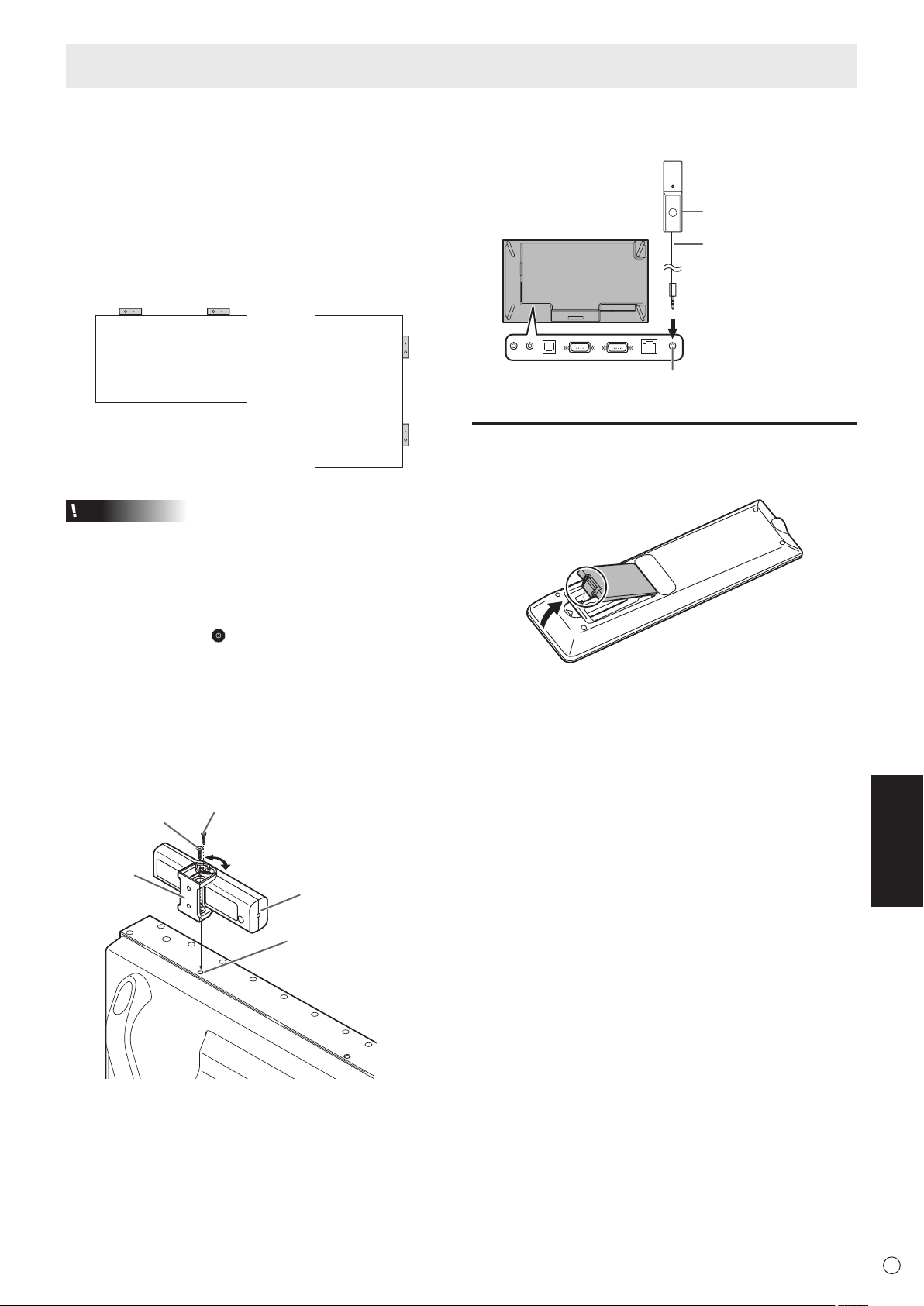

Mounting the control kit (optional) on the

n

monitor

If performing operation of the monitor with the remote control

unit, the PN-ZR02 control kit (optional) is required. Attach the remote control sensor box as shown in the following

illustration.

landscape orientation

Caution

• When attaching the remote control sensor box, turn the

main power switch OFF.

• Connect the monitors together in a daisy chain with RS-232 cable.

portrait orientation

4. Insert the remote control sensor box connection cable

into the control kit terminal.

Remote control sensor box

Connection cable

Control kit terminal

Installing the batteries

1. Place your nger on the part marked with the ▲, and

then pull the cover off.

ENGLISH

1. Peel off the sticker (

monitor’s remote control sensor box mounting hole.

2. Secure the mounting bracket by inserting the mounting

screw into the monitor’s remote control sensor box

mounting hole.

3. Adjust the angle of the remote control sensor box, and secure it with the xing screw, so that it may accurately

receive signals from the remote control unit.

Mounting screw

Mounting bracket

) that has been afxed to the

Angle adjustment

Remote control sensor box

Remote control sensor box mounting hole

2. See the instructions in the compartment and put in the

batteries (R‑03 (“AAA” size) x 2) (supplied with the PN‑

ZR02 (optional)) with their plus (+) and minus (-) sides oriented correctly.

3. Close the cover.

Page 10

Turning Power On/Off

Caution

• Turnonthemonitorrstbeforeturningonthecomputeror playbackdevice.

• WhenswitchingthemainpowerswitchorthePOWER buttonoffandbackon,alwayswaitforatleast5seconds. Ashortintervalmayresultinamalfunction.

Turning on the main power

Main power switch

Caution

• Themainpowermustbeturnedon/offwiththemainpower switch.Donotconnect/disconnectthepowercordorturn thebreakeron/offwhilethemainpowerswitchison.

• Foracompleteelectricaldisconnection,pulloutthemain plug.

Turning power on/off

PressthePOWERbuttontoturnthepowerON/OFF. YoucanalsoturnthepowerON/OFFbypressingthe MONITORONbutton/MONITOROFFbuttonontheremote controlunit.

POWER buttonPower LED

Status Status of the monitor

Greenlit Poweron Orangelit Poweroff(Standbymode) Greenashing Inputsignalwaitingmode

Page 11

Turning Power On/Off

Mode setting

When the monitor is turned on for the rst time after being shipped from the factory, the mode setting screen will be

displayed. (1) Press the

(2) Press the ENTER button. YES:

• OPERATION MODE is set to MODE1.

• OFF IF NO OPERATION is set to ON, and POWER SAVE MODE is set to ON. (These settings cannot be

changed.)

• If there is no operation for 4 hours or more, the monitor automatically enters standby mode.

• Compared to when POWER SAVE MODE is set to OFF,

the current consumption is reduced while the monitor

is in standby mode, but the startup time from standby mode becomes longer.

• While the monitor is in standby mode, control via LAN will be disabled.

• While the monitor is in standby mode, only certain RS-232C commands can be used.

• While the monitor is in standby mode, the remote control unit cannot be used to operate the display of the

secondary unit.

NO:

• OPERATION MODE is set to MODE2.

• OFF IF NO OPERATION is set to OFF, and POWER

SAVE MODE is set to OFF.

(These settings can be changed.)

• Compared to when POWER SAVE MODE is set to ON, the startup time from standby mode is reduced, but more power will be consumed in standby mode.

Even after being set, changes can be made using

OPERATION MODE, located in MONITOR menu. (See OPERATION MANUAL.)

or button to select YES or NO.

Date/time setting

• If the time has yet to be set when the monitor is rst turned

on, the date/time setting screen appears. Set the date and time.

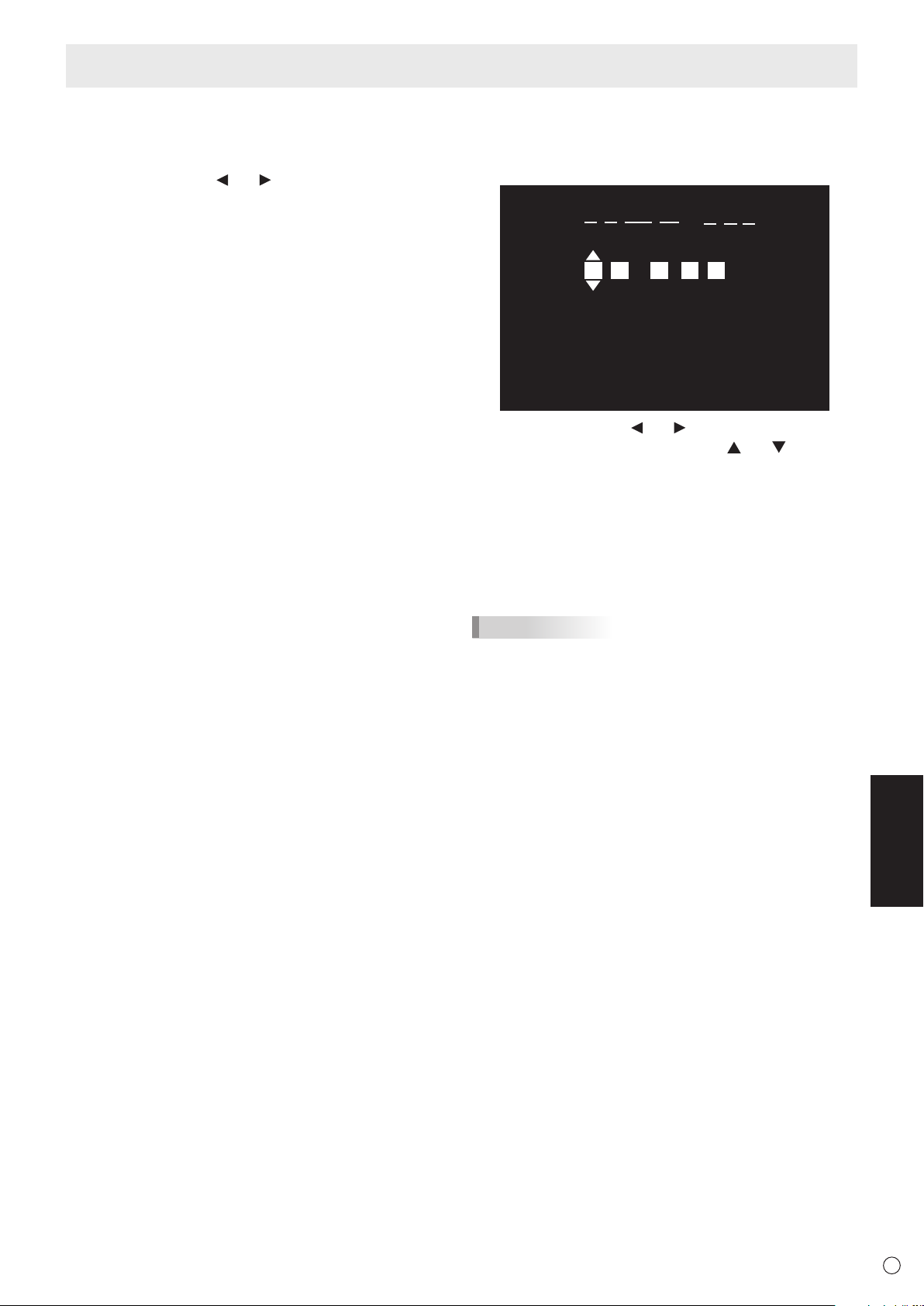

DATE/TIME SETTING

01 01 17/00 00

OK:[ENTER] CANCEL:[RETURN]

1. Press the or button to select the date and time, and press the

2. Press the ENTER button.

• Be sure to set the date and time.

• The date/time setting screen will close automatically if no operation is performed for about 15 seconds. The date and time can be set using DATE/TIME SETTING

from the SETUP menu when the date/time setting screen disappears.

TIPS

• Set the date in “Day/Month/Year” order.

• Set the time on a 24-hour basis.

• The clock is maintained by the internal battery.

• If you already set the time but the date/time setting screen appears when the power is turned on, the internal battery may be exhausted. Please contact an authorized SHARP

servicing dealer or service center for assistance with

battery replacement.

• Estimated service life of the internal battery: About 5 years

(depending on monitor operation)

• The initial battery was inserted at the factory when the monitor was shipped, so it may run out of power before its

expected operation life.

or button to change the numerical values.

: :

:/ 20

ENGLISH

Page 12

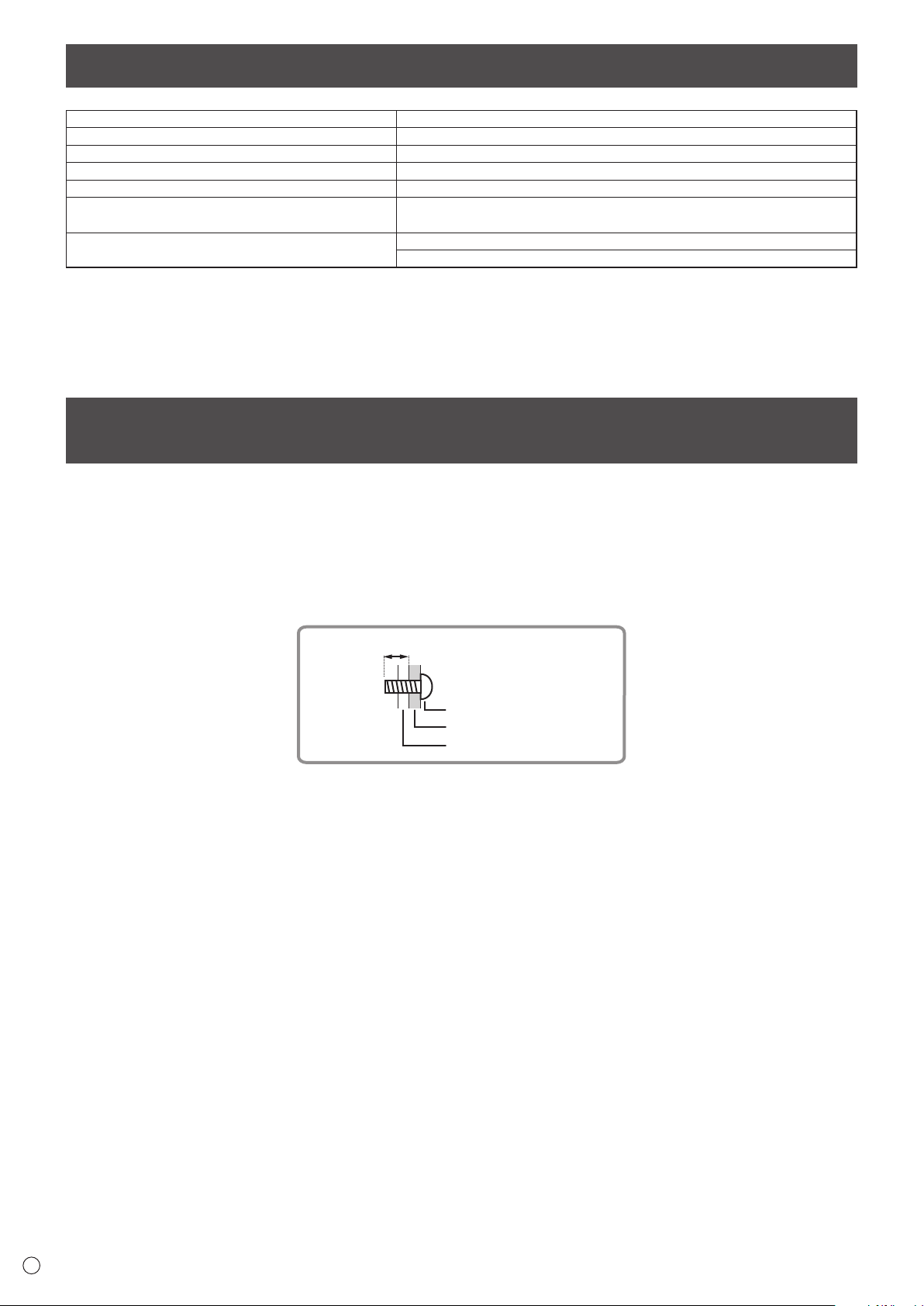

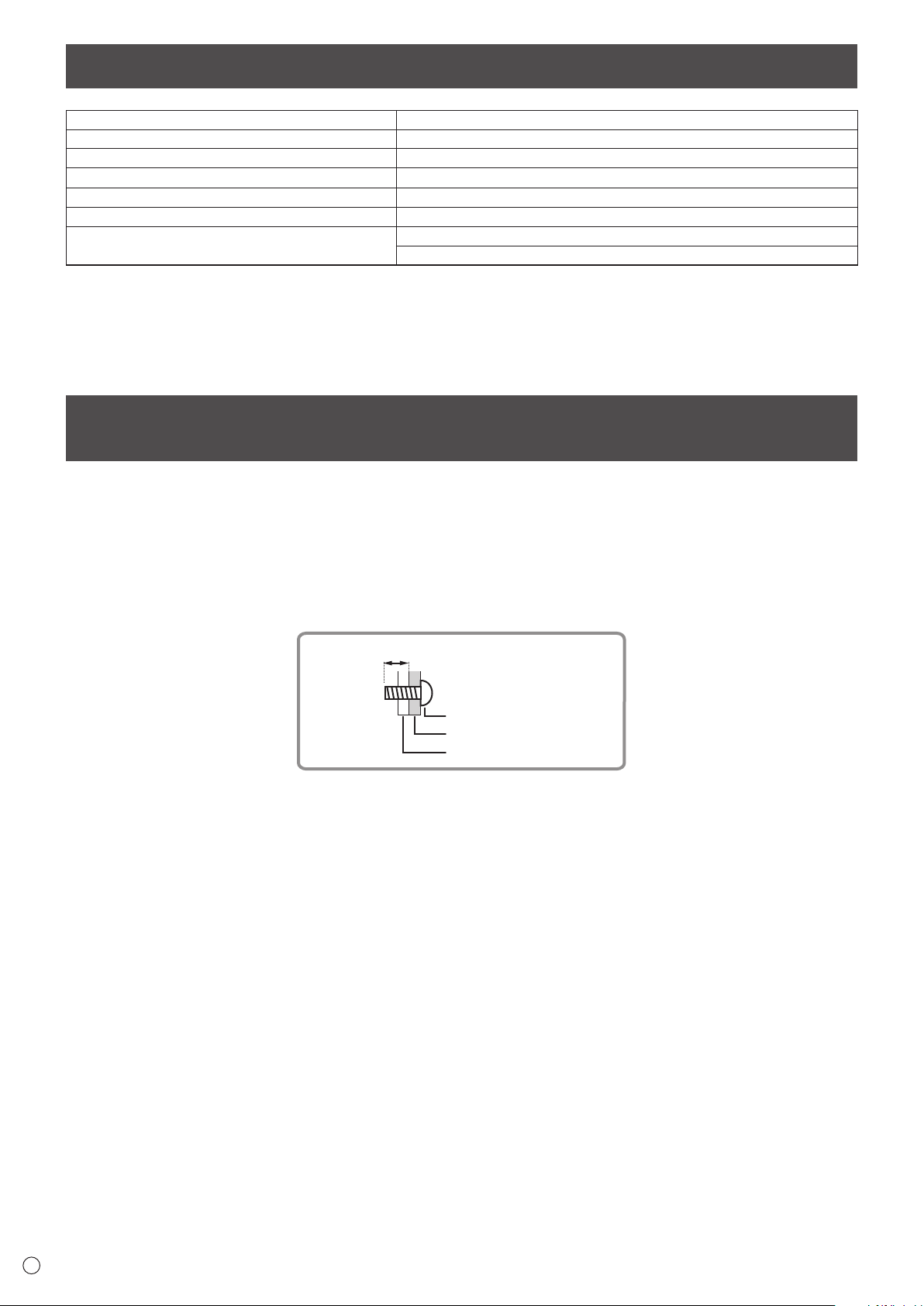

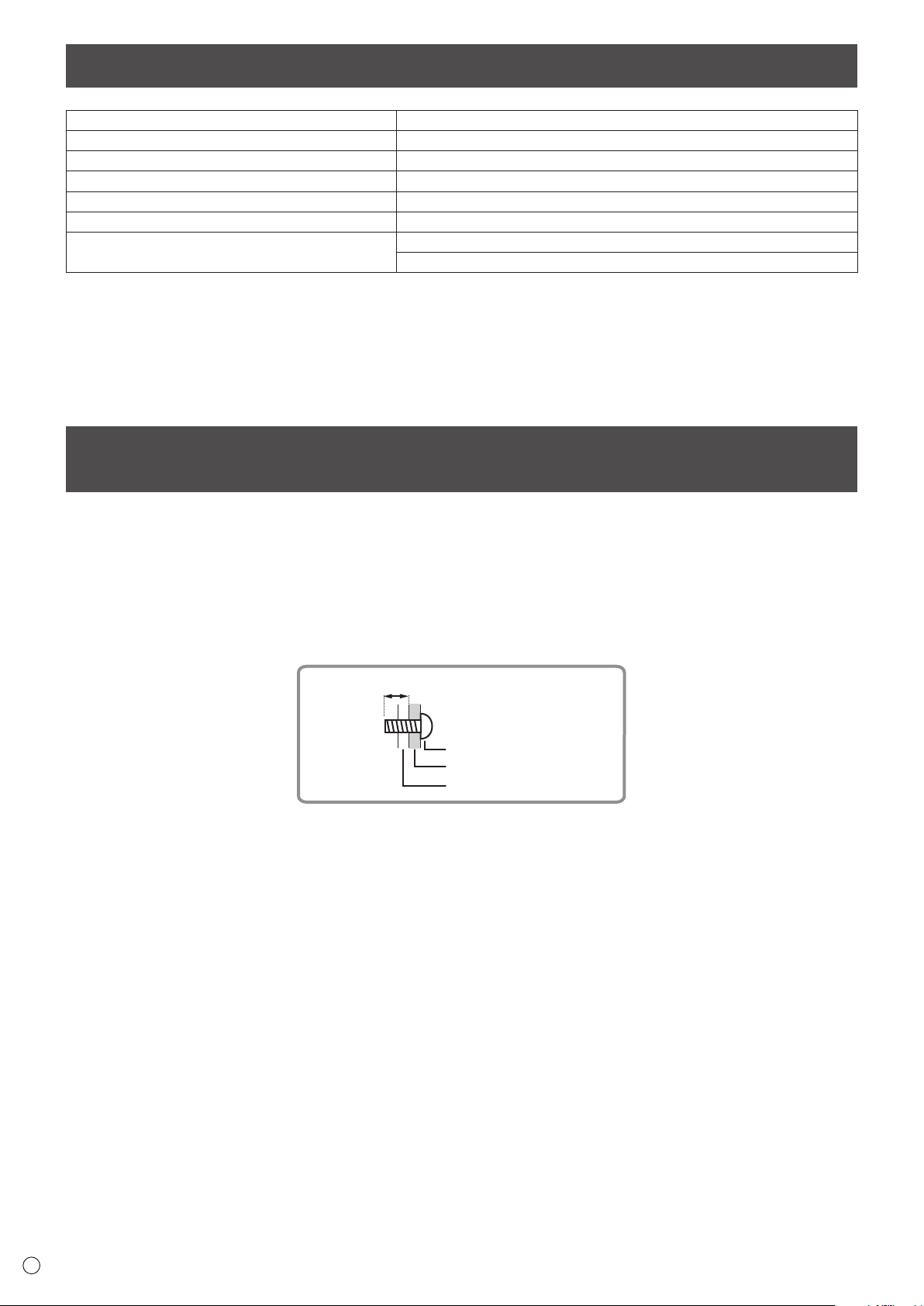

Specications

Model PN-V701

Power requirement AC 100 V - 240 V, 4.2 A, 50/60 Hz Operating temperature Operating humidity 20% to 80% (no condensation) Power consumption (Maximum) 380 W

Dimensions (excluding protrusions) inch (mm)

Weight lbs. (kg)

* Temperature condition may change when using the monitor together with the optional equipments recommended by SHARP. In such

cases, please check the temperature condition specied by the optional equipments.

As a part of our policy of continuous improvement, SHARP reserves the right to make design and specication changes for product improvement without prior notice. The performance specication gures indicated are nominal values of production units. There may be some deviations from

these values in individual units.

32°F to 104°F (0°C to 40°C)

Approx. 60-3/4 (W) x 4-13/16 (D) x 34-1/4 (H) (1543.7 x 122 x 870.4)

Approx. 81.6 (37)

PN-ZR02 (optional): Approx. 0.220 (0.1)

Mounting Precautions

(For SHARP dealers and service engineers)

• When installing, removing or moving the monitor, ensure that this is carried out by at least 2 people.

• Be sure to use a wall-mount bracket designed or designated for mounting the monitor.

• This monitor is designed to be installed on a concrete wall or pillar. Reinforced work might be necessary for some materials such as plaster / thin plastic board / wood before starting installation.

• This monitor and bracket must be installed on a wall which can endure at least 4 times or more the weight of the monitor. Install by the most suitable method for the material and the structure.

• To attach a VESA-compliant mounting bracket, use M6 screws that are 5/16 inch (8 mm) to 3/8 inch (10 mm) longer than the thickness of the mounting bracket.

5/16 - 3/8 inch (8-10 mm)

Screws (M6) Mounting bracket Monitor mounting

• Do not use an impact driver.

• When moving the monitor, be sure to hold it with the handles. Do not hold the top, bottom, or sides of the monitor. Do not

hold the LCD panel. Also, do not orient the monitor so that the LCD panel faces the ground. This may cause product damage,

failure, or injury.

• When performing an installation where the monitor is stacked, please install it such that load is not placed on the monitor.

• After mounting, please carefully ensure the monitor is secure, and not able to come loose from the wall or mount.

• Do not use any screw holes other than VESA holes for installation.

Page 13

Table des matières

[FRANÇAIS]

INFORMATIONS IMPORTANTES ....................................1

CHER CLIENT ...................................................................1

PRÉCAUTIONS DE SÉCURITÉ .......................................2

MESURES DE SÉCURITÉ ................................................3

PRÉCAUTIONS POUR LE MONTAGE .............................4

Composants fournis ........................................................5

Connexions ......................................................................5

Lisez les manuels se trouvant dans le CD-ROM fourni. (Adobe Acrobat Reader est nécessaire pour pouvoir visualiser les

manuels.)

Mise sous tension et hors tension .................................8

Caractéristiques .............................................................10

Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP)

INFORMATIONS IMPORTANTES

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS

EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE.

ATTENTION

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR

Le symbole représenté par l’éclair à la tête en pointe de èche à l’intérieur d’un triangle, est placé pour alerter l’utilisateur de la présence d’une “tension dangereuse” non isolée à l’intérieur

du produit. Cette tension peut avoir une valeur

sufsante pour constituer un risque d’électrocution à toute personne.

...10

FRANÇAIS

ATTENTION : POUR RÉDUIRE LE RISQUE DE

DÉCHARGE ÉLECTRIQUE, NE PAS

RETIRER LE COUVERCLE. IL N’Y A AUCUNE PIÈCE RÉPARABLE PAR

L’UTILISATEUR À L’INTÉRIEUR. AVERTIR LE PERSONNEL DE SERVICE QUALIFIÉ POUR TOUTE PROCÉDURE D’ENTRETIEN.

Le point d’exclamation à l’intérieur d’un triangle est placé pour alerter l’utilisateur de la présence d’une procédure particulière ou d’une procédure

de maintenance (entretien) importante dans les manuels accompagnant le produit.

CHER CLIENT

Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. An de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure.

Page 14

PRÉCAUTIONS DE SÉCURITÉ

L’électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n’est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant,

une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. An d’éviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l’installation, de l’utilisation et du nettoyage de l’appareil. An d’assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lire attentivement les précautions ci-dessous avant

d’utiliser l’appareil.

1. Lisez ces explications — Vous devez lire et comprendre toutes les informations relatives au fonctionnement de l’appareil

avant de l’utiliser.

2. Conservez cette brochure dans un endroit sûr — Ces explications concernant la sécurité et le fonctionnement doivent être

conservées dans un endroit sûr pour vous y référer en cas de besoin.

3. Respectez les avertissements — Tous les avertissements gurant sur l’appareil et dans ce mode d’emploi doivent être

strictement respectés.

4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées.

5. Nettoyage — Débranchez le cordon d’alimentation au niveau de la prise d’alimentation secteur avant de nettoyer l’appareil.

Servez-vous d’un linge sec, et n’employez pas de détergents liquides ou en atomiseur. N’utilisez pas de linges sales. Cela

risquerait d’endommager l’appareil.

6. Accessoires — N’utilisez pas d’accessoires non recommandés par le fabricant, car cela pourrait provoquer des accidents.

7. Eau et humidité — N’utilisez pas cet appareil près de l’eau. N’installez pas le produit à un endroit où il pourrait recevoir de

l’eau. Évitez en particulier les emplacements sous les appareils à vidange d’eau tels que les climatiseurs.

8. Ventilation — Des ouïes et autres ouvertures sont prévues dans le coffret de l’appareil pour sa ventilation. Ne recouvrez

pas et ne bouchez pas ces ouvertures car une ventilation insufsante peut provoquer une surchauffe et réduire la durée de vie de l’appareil. Ne placez pas l’appareil sur un sofa, un tapis ou toute autre surface analogue car cela pourrait obstruer les ouvertures de ventilation. Cet appareil n’est pas conçu pour une installation encastrée; ne le placez donc pas dans un endroit fermé comme une bibliothèque ou une baie à moins qu’une ventilation adéquate ne soit prévue et que les

consignes du fabricant ne soient respectées.

9. Protection du cordon d’alimentation — Faites passer les cordons d’alimentation à un endroit où ils ne seront pas écrasés

ou coincés par d’autres objets.

10. Le panneau de l’écran à cristaux liquides (LCD) de cet appareil est fabriqué en verre et, par conséquent, il peut se briser

si l’appareil tombe ou s’il reçoit un fort impact. Veillez à ne pas vous blesser par les éclats de verre si le panneau LCD se

brise.

11. Surcharge — Ne surchargez pas les prises d’alimentation secteur ou les rallonges car cela peut entraîner un risque d’incendie

ou d’électrocution.

12. Insertion de solides ou de liquides — N’introduisez jamais des objets par les orices de cet appareil, car ils pourraient

provoquer une électrocution et/ou un court-circuit en touchant des pièces internes sous haute tension.

Pour la même raison, ne renversez jamais de l’eau ou un liquide sur l’appareil.

13. Entretien — N’essayez pas de réparer vous-même l’appareil. Le démontage des couvercles peut vous exposer à une

haute tension ou à d’autres dangers. Conez toute réparation à un personnel qualié.

14. Réparation — Dans les cas suivants, débranchez le cordon d’alimentation au niveau de la prise d’alimentation secteur et

demandez à un personnel qualié d’effectuer les réparations.

a. Dégât sur le cordon ou la prise de courant.

b. Inltration d’un liquide ou pénétration d’un objet à l’intérieur de l’appareil. c. Exposition de l’appareil à la pluie ou à l’eau. d. Fonctionnement anormal malgré une conformité aux explications du mode d’emploi.

Ne réglez que les commandes dont il est fait mention dans le mode d’emploi. Un réglage incorrect des autres commandes peut provoquer des dégâts qui nécessiteraient des réparations complexes par un technicien spécialisé.

e. Chute ou dégâts subis par l’appareil.

f. Tout changement notoire ou situation anormale de l’appareil indique qu’une réparation est nécessaire.

15. Pièces de rechange — Lorsque des pièces doivent être remplacées, assurez-vous que le technicien a utilisé les pièces

spéciées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entraîner un incendie, une électrocution et/ou d’autres dangers.

16. Contrôles de sécurité — Après une intervention d’entretien ou de réparation, demandez au technicien de procéder à un

contrôle pour être sûr que l’appareil peut être utilisé en toute sécurité.

17. Installation sur paroi — Si l’appareil doit être xé sur une paroi, installez-le en respectant la méthode recommandée par le

fabricant.

18. Sources de chaleur — Tenez l’appareil à l’écart de sources de chaleur, telles que radiateurs, dispositifs de chauffage,

poêles et autres appareils dégageant de la chaleur (y compris les amplicateurs).

19. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions

dans l’équipement, des salissures aux mains ou abîmer vos vêtements. An d’éviter ces problèmes, assurez-vous que les

précautions suivantes sont appliquées :

• Utilisez seulement des piles prescrites.

• Installez les piles en faisant bien attention aux polarités plus (+) et moins (-) des piles selon les instructions dans le

compartiment.

• Ne mélangez pas des piles usagées avec des neuves.

• Ne mélangez pas des piles de différents types. Les spécications de voltage des piles du même format peuvent varier.

• Remplacez rapidement une pile épuisée par une nouvelle.

• Si vous n’avez pas l’intention d’utiliser la télécommande pendant une longue période, retirez les piles.

• Si le liquide provenant d’une pile qui fuit touche votre peau ou vos habits, rincez immédiatement et complètement les parties touchées. Si un œil est touché, faites immédiatement un bain d’œil plutôt que de le frotter et cherchez

immédiatement un traitement médical. Le liquide provenant de la fuite d’une pile qui atteint votre œil ou vos habits peut causer une irritation de la peau ou des dommages à votre œil.

Page 15

20. L’utilisation de ce moniteur ne doit pas entraîner des risques mortels ou des dangers qui pourraient provoquer directement la mort, des dommages corporels, des dommages physiques sévères ou d’autres destructions, y compris dans le contrôle des réactions nucléaires dans les installations nucléaires, dans le système médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d’armes.

21. N’entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résulter des brûlures à basse température.

 22.Nemodiezpasceproduit.

AVERTISSEMENT :

Il s’agit d’un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des interférences radioélectriques. Dans ce cas, il peut être demandé à l’utilisateur de prendre des mesures appropriées. Un appareil de CLASSE I doit être raccordé à une prise de courant principal par une prise de terre.

AndesatisfaireauxnormesEMC,utiliserdescâblesblindéspourconnecterlesbornessuivantes:Borned’entréeHDMI,

borne d’entrée D-sub, bornes d’entrée/sortie RS-232C, borne de entrée DVI-D et bornes d’entrée/sortie DisplayPort.

Unmoniteurplacésurunsupportinstableestdangereuxenraisondesrisquesdechutequ’ilprésente.Denombreuses blessures,touchantenparticulierlesenfants,peuventêtreévitéesenprenantquelquesprécautionssimples:

•Utiliserlesdispositifsdexationtelsquelessupportsmurauxfournisparlefabricant.

•Utiliseruniquementdesmeublescapablesd’accueillirlemoniteurentoutesécurité.

•Vérierquelemoniteurnedépassepasduborddumeublesurlequelilestposé.

•Nepasplacerlemoniteursurdesmeubleshauts,armoiresouétagères,parexemple,sansxerlemeubleconcernéetle

moniteur à un support approprié.

•Nepasintercalerdetissuoutouteautrematièreentrelemoniteuretlemeublesurlequelilestposé.

•Expliquerauxenfantsqu’ilestdangereuxdegrimpersurlesmeublespouratteindrelemoniteurousesboutonsde

commande.

•Cetéquipementn’estpasdestinéàêtreutilisédansdesendroitsoùilpeutyavoirdesenfantslaisséssanssurveillance.

En particulier pour la sécurité des enfants

- Ne laissez pas les enfants grimper sur ou jouer avec le moniteur.

- Ne placez pas le moniteur sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.

-Souvenez-vousquelesenfantss’excitentsouventenvisionnantunprogramme,surtoutsurunmoniteur“plusgrandquela normale”.Ilfautfaireensorted’installerlemoniteurlàoùilnepeutpasêtrepoussé,tiré,nibasculé.

-Ilfautfaireensortedeplacerleslsetlescâblesconnectésaumoniteurdefaçonàcequedesenfantscurieuxnepuissent

pas les tirer ni les saisir.

FRANÇAIS

MESURES DE SÉCURITÉ

N’utilisezpaslemoniteurdansunendroitoùilyabeaucoup depoussières,oùledegréd’humiditéestélevé,ouencore làoùilpourraitsetrouverencontactavecdel’huileoude

la vapeur. Ne l’utilisez pas non plus dans un environnement

contenantdesgazcorrosifs(dioxydedesoufre,sulfure d’hydrogène,dioxyded’azote,chlore,ammoniac,ozone,

etc.). Cela pourrait provoquer un début d’incendie.

- Assurez-vous que le moniteur ne se trouve pas en contact

avecdel’eauoud’autresuides.Assurez-vousqu’aucun

objet tel que des agrafes et des trombones ne pénètre dans le moniteur, car cela pourrait provoquer un début d’incendie ou un choc électrique.

- N’installez pas le moniteur au dessus des objets instables ou dans des endroits peu sûrs. Faites attention que le

moniteurnereçoivepasdechocsviolentsnidefortes

vibrations. Provoquer la chute du moniteur ou le culbuter peut l’endommager.

- N’utilisezpaslemoniteuràproximitéd’unappareilde chauffageoudansdesendroitsoùlatempératureest

élevée, car cela pourrait conduire à un dégagement

excessifdechaleuretprovoquerundébutd’incendie.

- N’utilisezpaslemoniteurdansdesendroitsexposés

directement à la lumière du soleil. Il y a risque de déformation et de dysfonctionnement du coffret de l’appareil si le moniteur est utilisé à la lumière directe du soleil.

- Veillez à nettoyer fréquemment la poussière et les débris accumulés sur les ouvertures de ventilation. L’accumulation de poussière sur les ouvertures de ventilation risque d’entraîner une surchauffe, un incendie ou un dysfonctionnement.

- Il est recommandé de nettoyer l’intérieur du moniteur une fois par an. L’accumulation de poussière à l’intérieur du moniteur risque d’entraîner une surchauffe, un incendie ou un dysfonctionnement. Faites nettoyer l’intérieur du

moniteurparunrevendeurSHARPouuncentrede

services autorisé.

- La prise d’alimentation secteur doit être installée près de l’équipement et être facilement accessible.

Le cordon d’alimentation

- Utilisez seulement le cordon d’alimentation fourni avec le moniteur.

- N’endommagez pas le cordon d’alimentation, ne déposez pas d’objets lourds sur le cordon d’alimentation, ne tirez

pasdessusetnelepliezpasdemanièreexcessive.De

même, n’ajoutez pas de rallonges. Tout endommagement du cordon d’alimentation peut provoquer un début d’incendie ou un choc électrique.

- Ne branchez pas le cordon d’alimentation sur une prise multiple. Ajouter une rallonge peut entraîner une surchauffe et provoquer un début d’incendie.

- Ne débranchez pas ni ne branchez la prise d’alimentation avec des mains humides. En ce faisant, vous risquez un choc électrique.

Débranchez le cordon d’alimentation si l’équipement n’est pas utilisé pendant une longue période.

- Ne tentez pas de réparer le cordon d’alimentation s’il est coupé ou s’il ne fonctionne pas correctement. Veuillez prendre contact avec le service après-vente et suivre ses recommandations.

Page 16

PRÉCAUTIONS POUR LE MONTAGE

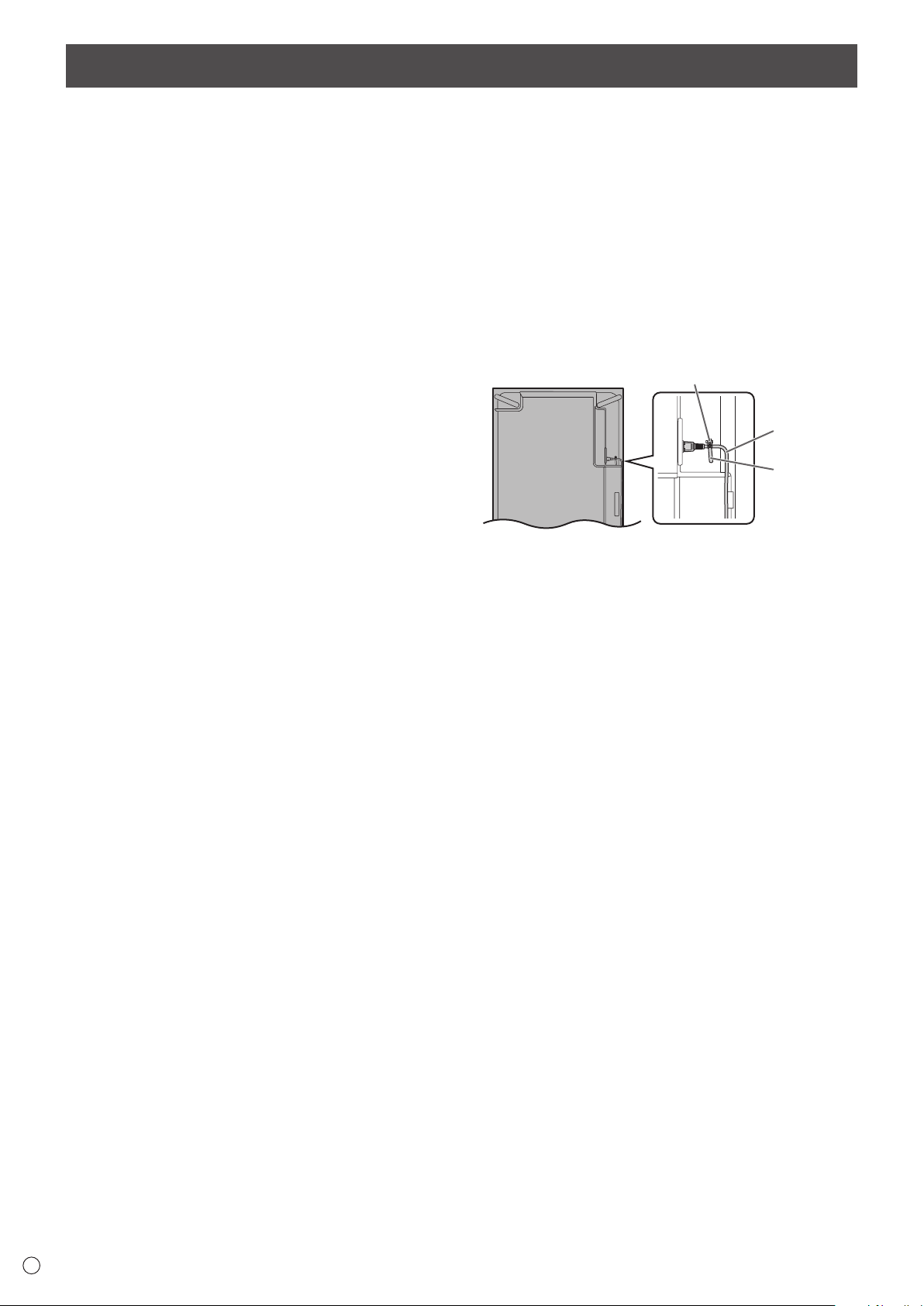

Fixation du serre-câble

• Ce produit est destiné à être utilisé en intérieur.

• Un support de montage compatible avec VESA est nécessaire.

•

Comme le moniteur est lourd, consultez votre revendeur avant

l’installation, le démontage ou le déplacement du moniteur.

• Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur agréé par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causés par un montage incorrect ou par une

mauvaise manipulation.

• Utilisez le moniteur perpendiculairement à la surface

horizontale.

•

Ce moniteur doit être utilisé sous une température ambiante entre 0°C et 40°C.

• Faites attention aux températures élevées autour des

moniteurs. S’il est difficile de laisser un espace suffisant pour une raison ou pour une autre (installation du moniteur dans une

enceinte, par exemple) ou si la température ambiante est susceptible de dépasser la plage de valeurs prévue (de 0 à 40°C), installez un ventilateur ou prenez d’autres mesures appropriées pour maintenir la température ambiante dans

la plage de valeurs requise.

•

La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommandés par SHARP. Lorsque c’est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.

•

Ne bloquez pas les ouvertures de ventilation. Si la température dans le moniteur s’élève, ceci pourrait causer un dysfonctionnement.

•

Ne placez le moniteur sur un équipement qui dégage de la chaleur.

• Respectez la condition suivante quand vous installez le

moniteur dans la direction verticale. Le non respect de cette condition peut causer des dysfonctionnements.

- Pour installer le moniteur horizontalement, faites pivoter ce dernier de 90° vers la droite.

- Réglez le PORTRAIT/LANDSCAPE INSTALL <INSTALL. PORTRAIT/PAYSAGE> sur PORTRAIT dans le menu MONITOR <MONITEUR>. (Voir le MODE D’EMPLOI.)

- Veillez à accrocher le cordon d’alimentation (fourni) sur la xation du serre-câble à l’aide du serre-câble fourni.

Lorsque vous accrochez le cordon d’alimentation, veillez

à ne pas exercer une force excessive sur la borne du

cordon d’alimentation. Ne pliez pas excessivement le cordon d’alimentation.

Cordon d’alimentation (fourni)

Serre-câbles

• Un mur vidéo ne doit être composé que de modèles identiques. N’utilisez pas ce moniteur dans un mur vidéo comportant un autre modèle.

Page 17

Composants fournis

Si un composant venait à manquer, veuillez contacter votre revendeur.

Moniteur à cristaux liquides : 1



Serre-câble : 4



Serre-câble (type de xation) : 2



Cordon d’alimentation



CD-ROM (Utility Disc pour Windows) : 1



Manuel d’Installation (ce manuel) : 1



Autocollant de masquage de l’orice de montage du boîtier du capteur de télécommande : 2



* L’unité de la télécommande est fournie avec le kit de contrôle PN-ZR02 (en option). * SHARP Corporation détient les droits d’auteur du programme de l’Utility Disc.

Veuillez ne pas le reproduire sans autorisation de la société.

* Pensez à votre environnement !

Ne pas jeter les piles avec les ordures ménagères; la mise au rebut des piles exige un traitement spécial.

Connexions

Attention

• Veillez à bien mettre hors tension l’interrupteur principal puis débranchez la prise de l’alimentation secteur avant de connecter ou de déconnecter les câbles. Lisez également le manuel de l’équipement à connecter.

• Veillez à ne pas confondre la borne d’entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles branchés aux bornes d’entrée et de sortie, vous pouvez causer des dysfonctionnements et d’autres problèmes.

78 9

Cordon d’alimentation (fourni)

10 11 12

Vers la prise d’alimentation secteur

1. Borne de sortie DisplayPort

2. Borne d’entrée HDMI1

3. Borne d’entrée HDMI2

4. Borne d’entrée DisplayPort

5. Borne d’entrée DVI-D

6. Borne d’entrée D-sub

7. Borne d’entrée audio

8. Borne de sortie audio

9. Borne d’entrée RS-232C

10. Borne de sortie RS-232C

11. Borne LAN

12. Borne du récepteur de télécommande

13. Borne d’entrée secteur

FRANÇAIS

Conseils

• Réglez la borne d’entrée audio utilisée pour chaque mode d’entrée dans AUDIO SELECT <SÉLECTION ENTRÉE AUDIO> du menu SETUP <INSTALLATION>. Les réglages par défaut sont indiqués ci-dessous.

Mode d’entrée Borne d’entrée audio (paramètre d’origine)

DVI-D Borne d’entrée audio

DisplayPort Borne d’entrée DisplayPort HDMI1 Borne d’entrée HDMI1 HDMI2 Borne d’entrée HDMI2

D-SUB[RGB] <D-SUB [RVB]>, D-SUB[COMPONENT] <D-SUB [COMPOSANT]>

OPTION * Logement d’extension

* Quand vous avez utilisé le logement d’extension pour augmenter les fonctions.

• Les termes HDMI et High-Denition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

• DisplayPort est une marque déposée de Video Electronics Standards Association.

• Adobe, Acrobat et Acrobat Reader sont des marques de commerce ou des marques déposées de la société Adobe Systems Incorporated aux Etats-Unis et/ou dans d’autres pays.

• Toutes les autres marques et les noms de produits sont des marques commerciales ou des marques déposées par les

compagnies respectives.

Borne d’entrée audio

Page 18

Boîtier du capteur de télécommande

Premier moniteur Second moniteur

Premier moniteur : maître

Second moniteur : esclave

Connexions

Connexion de plusieurs moniteurs

Les moniteurs peuvent être alignés et utilisés comme un seul grand écran. [Exemple]

(fournie avec le PN-ZR02 (optionnel))

Second moniteur

Esclave

(moniteur suppl.)

N° ident. : 2

Troisième moniteur

Esclave

(moniteur suppl.)

N° ident. : 3

* Toujours installer le boîtier du capteur de télécommande

sur le moniteur maître.

Connexion avec le câble vidéo

Vous pouvez raccorder jusqu’à 25 moniteurs* en série.

*: Jusqu’à 4 moniteurs lorsque le signal vidéo est chiffré par

HDCP.

Jusqu’à 4 moniteurs lorsque le mode d’entrée du

premier moniteur est D-SUB[COMPONENT] <D-SUB [COMPOSANT]>.

Jusqu’à 2 moniteurs lorsque le mode d’entrée du premier

moniteur est DisplayPort (MST).

Borne de sortie DisplayPort

Premier moniteur

Maître

(moniteur principal)

N° ident. : 1

Quatrième moniteur

Esclave

(moniteur suppl.)

N° ident. : 4

Connexion avec le câble RS‑232

Si vous connectez le moniteur en série à l’aide des câbles RS-232, les réglages sont copiés du moniteur maître (moniteur principal) vers le moniteur esclave (moniteur supplémentaire) et il est possible de contrôler tous les moniteurs depuis le moniteur maître.

Connectez les câbles du RS-232 dans l’ordre, en commençant par le premier moniteur (moniteur maître). Si les moniteurs sont connectés dans un ordre différent ils

peuvent ne pas fonctionner.

Borne de sortie RS-232C

Borne d’entrée RS-232C

Câble direct RS-232 (en vente dans le commerce)

Troisième moniteur : à brancher sur le port

d’entrée RS-232C du moniteur esclave

Borne de sortie RS-232C

Connectez de la même manière le troisième et les moniteurs

suivants.

Il est possible de raccorder jusqu’a 25 moniteurs. (En fonction de la longueur du câble utilisé et des conditions

environnantes.)

Borne d’entrée DisplayPort

Vers la borne de sortie DisplayPort

Borne d’entrée DisplayPort

Câble DisplayPort prenant en charge 4K (en vente dans le commerce)

montre le sens de circulation du signal.

Un numéro d’identication spécique doit être affecté à

chaque moniteur.

Contrôlez le système à l’aide des boutons à l’arrière du moniteur maître. Pour attribuer automatiquement des numéro d’identication dans l’ordre à partir du moniteur maître, réglez AUTO ASSIGN ID No. <ATTRIBUTION AUTO ID NO.> sur ON sur ID SETTING <RÉGLAGE ID> dans le menu SETUP <INSTALLATION>.

Page 19

Connexions

Pour le moniteur en

Vis de fixation

Montage du récepteur de télécommande

n

(optionnel) sur le moniteur

Le récepteur de télécommande PN-ZR02 (optionnel) est nécessaire pour pouvoir contrôler le moniteur à l’aide de la télécommande. Fixez le boîtier du capteur de télécommande, comme illustré ci-dessous.

position horizontale

Attention

• Lors de la xation du boîtier du capteur de télécommande, ETEIGNEZ l’interrupteur principal.

• Branchez les moniteurs en série à l’aide d’un câble RS-

232.

position verticale

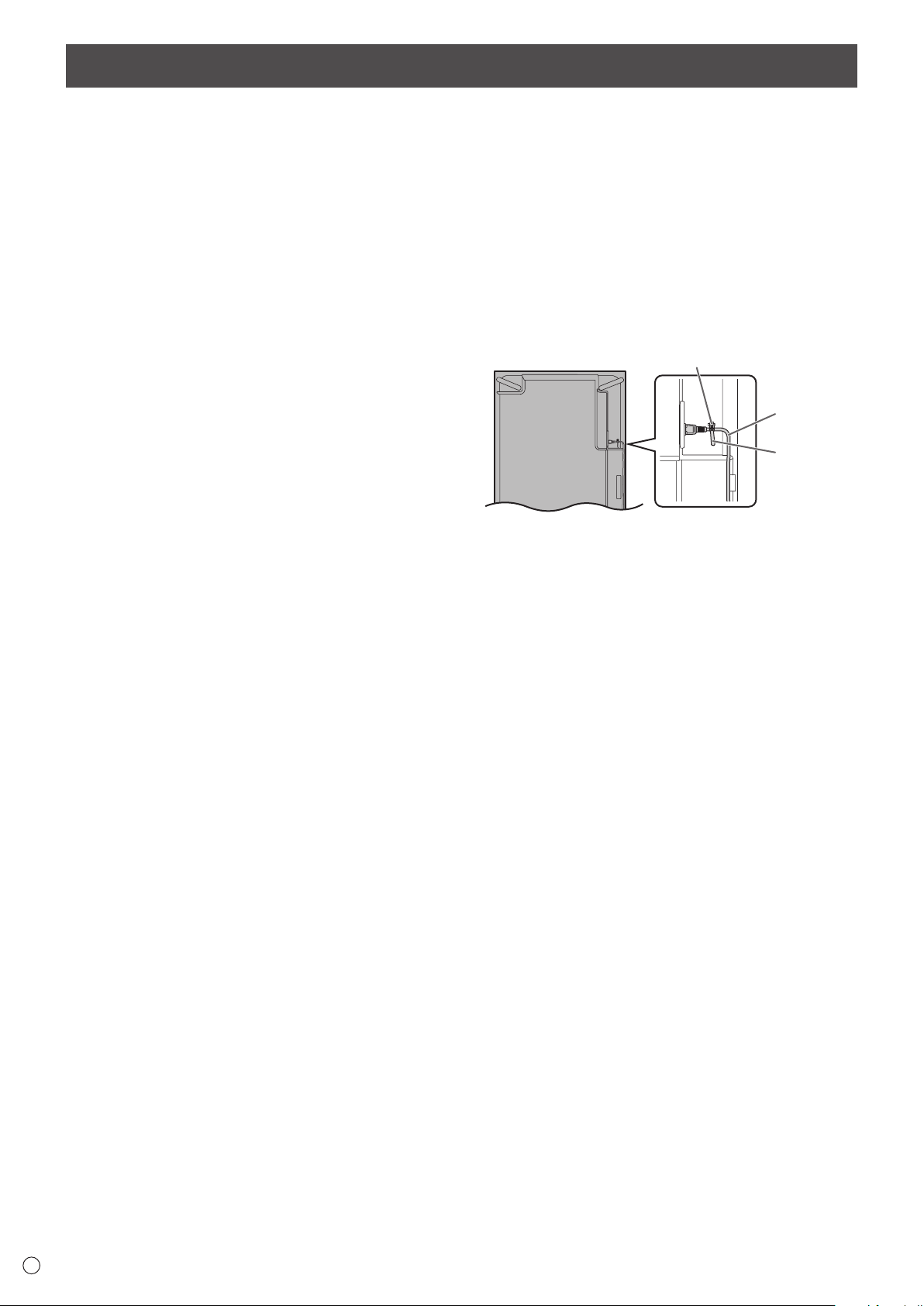

4. Insérez le câble de connexion du boîtier du capteur

de télécommande dans la borne du récepteur de télécommande.

Boîtier du capteur de télécommande

Câble de connexion

Borne du récepteur de télécommande

Mise en place des piles

1. Placer votre doigt sur la pièce marquée d’un ▲, puis

tirer pour enlever le couvercle.

FRANÇAIS

1. Décollez l’autocollant ( montage du boîtier du capteur de télécommande.

2. Fixez le bras de xation en insérant la vis de montage à l’intérieur de l’orice de montage du boîtier du capteur

de la télécommande.

3. Réglez l’angle du boîtier du capteur de télécommande

et xez ce dernier à l’aide de la vis de xation de manière à ce qu’il reçoive avec précision les signaux

transmis par la télécommande.

Vis de montage

Bras de fixation

) placé sur l’orice de

Réglage de l’angle

Boîtier du capteur de télécommande

Orifice de montage du boîtier du capteur de télécommande

2. Reportez‑vous aux instructions dans le compartiment et insérez les piles (2 piles du format R‑03, ou “AAA”) (fournies avec le PN‑ZR02 (optionnel)) en veillant à

respecter les polarités.

3. Refermer le capot.

Page 20

Mise sous tension et hors tension

(alimentation)

Attention

• Mettez sous tension le moniteur d’abord avant de mettre sous tension l’ordinateur ou l’équipement de lecture.

• Lors de la mise hors tension et de la remise sous tension,

ou lorsque vous appuyez sur l’interrupteur principal ou le

bouton POWER, attendez toujours au moins 5 secondes. Un court intervalle peut entraîner un dysfonctionnement.

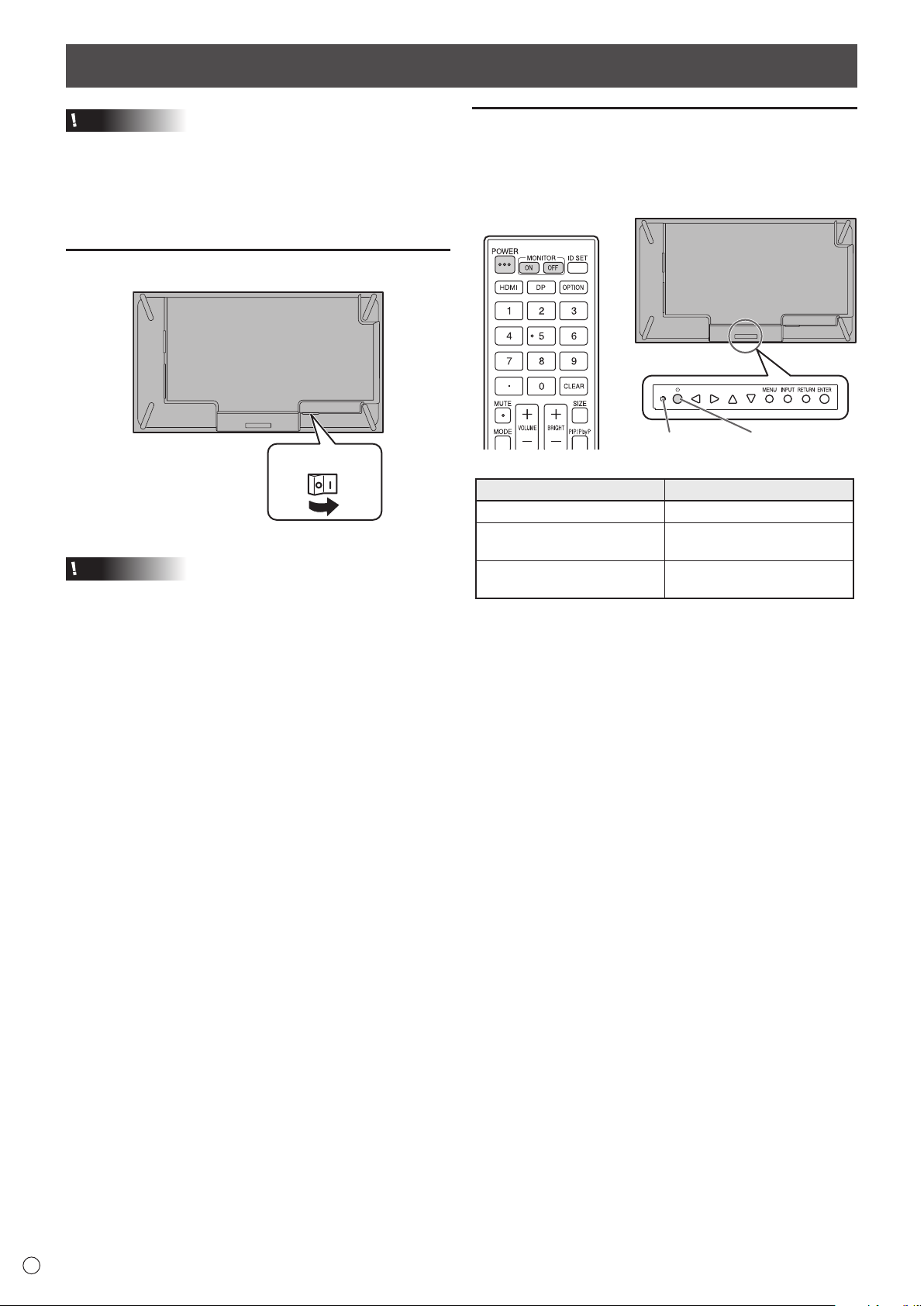

Mise sous tension de l’interrupteur principal

Interrupteur principal

Attention

• La mise sous/hors tension doit être effectuée à l’aide de l’interrupteur principal. Ne branchez/débranchez pas le cordon d’alimentation ou ne mettez pas le disjoncteur sous/

hors tension lorsque l’interrupteur d’alimentation est en position marche.

• Pour déconnecter complètement l’alimentation électrique, retirez la che principale de la prise.

Mise sous/hors tension

Appuyez sur le bouton POWER pour mettre sous/hors

tension.

Vous pouvez également mettre sous/hors tension en appuyant sur le bouton MONITOR ON/bouton MONITOR OFF de la télécommande.

Diode d’alimentation Bouton POWER

État État du moniteur

Allumé en vert Power en position marche

Allumé en orange

Clignotement en vert

Power en position arrêt (mode veille) Mode attente du signal

d’entrée

Page 21

Mise sous tension et hors tension

Réglage des paramètres

Lorsque le moniteur est allumé pour la première fois après avoir été expédié depuis l’usine, l’écran de réglage des paramètres s’afche. (1) Appuyez sur le bouton

YES<OUI> ou NO.

(2) Appuyez sur le bouton ENTER. YES<OUI> :

• OPERATION MODE <MODE DE FONCTIONNEMENT> est réglé sur MODE1.

• OFF IF NO OPERATION <OFF SI AUCUNE OPÉRATION> est réglé sur ON, et POWER SAVE MODE <MODE ÉCONOMIE D’ÉNERGIE> est réglé sur

ON.

(Ces réglages ne peuvent pas être modiés.)

• Si aucune action n’est accomplie pendant au moins 4

heures, le moniteur se met automatiquement en mode veille.

• Comparé à quand POWER SAVE MODE <MODE ÉCONOMIE D’ÉNERGIE> est réglé sur OFF, la consommation actuelle est réduite lorsque le moniteur est en mode veille, mais le délai de mise en démarrage depuis le mode veille est prolongé.

• Alors que le moniteur est en mode veille, le contrôle par LAN est désactivé.

• Alors que le moniteur est en mode veille, seules certaines commandes RS-232C peuvent être utilisées.

• Alors que le moniteur est en mode veille, la télécommande n’est pas utilisable pour faire fonctionner l’afcheur de l’unité secondaire.

NO :

• OPERATION MODE <MODE DE FONCTIONNEMENT> est réglé sur MODE2.

• OFF IF NO OPERATION <OFF SI AUCUNE OPÉRATION> est réglé sur OFF, et POWER SAVE MODE <MODE ÉCONOMIE D’ÉNERGIE> est réglé sur

OFF.

(Ces réglages peuvent être modiés.)

• Comparé à quand POWER SAVE MODE <MODE ÉCONOMIE D’ÉNERGIE> est réglé sur ON, le délai de mise en démarrage à partir du mode veille est réduit, mais la consommation électrique est plus importante en

mode veille.

Après chaque réglage, il est possible d’effectuer des changements à partir de OPERATION MODE <MODE DE FONCTIONNEMENT>, situé dans le menu MONITOR <MONITEUR>. (Voir le MODE D’EMPLOI.)

ou pour sélectionner

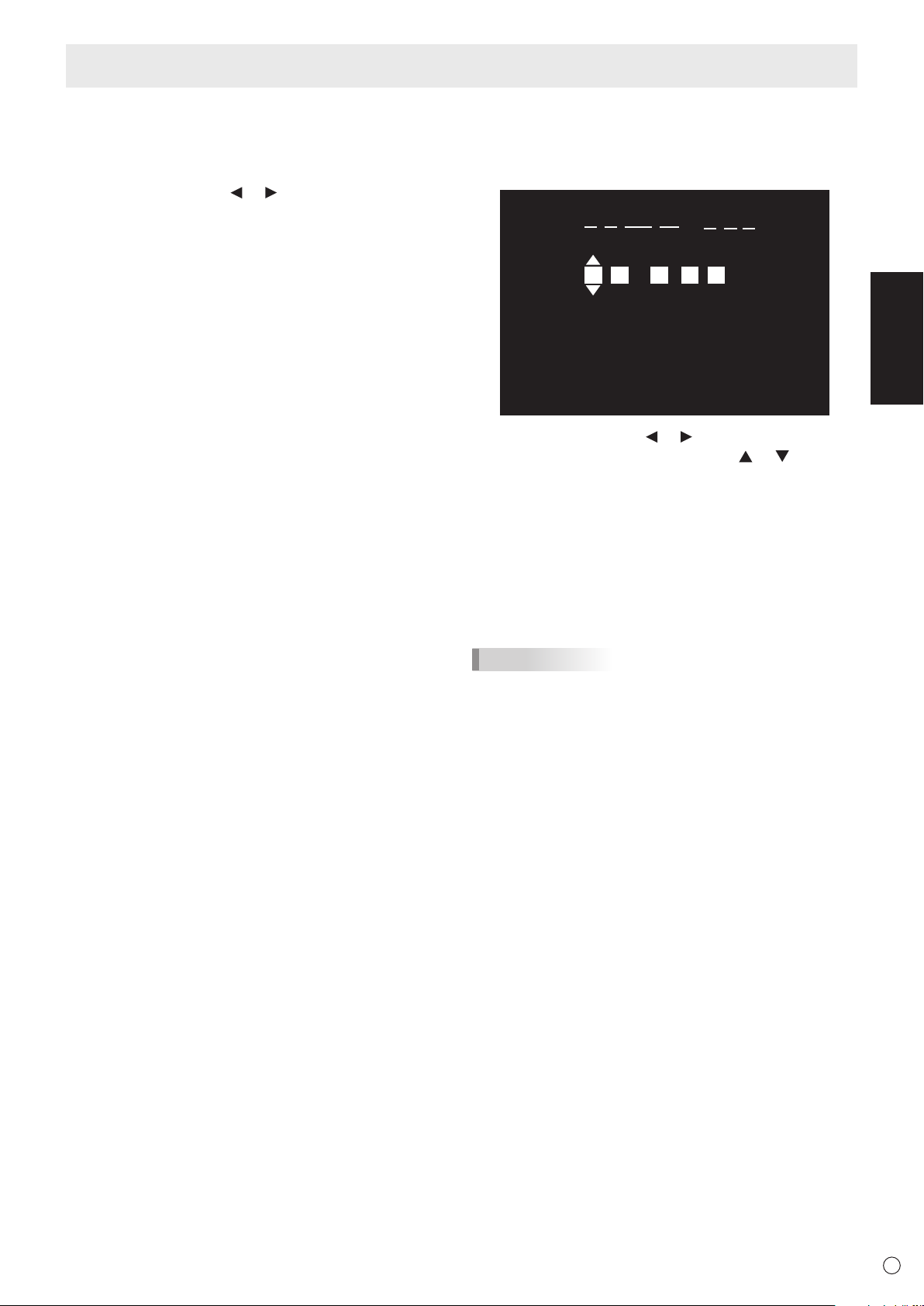

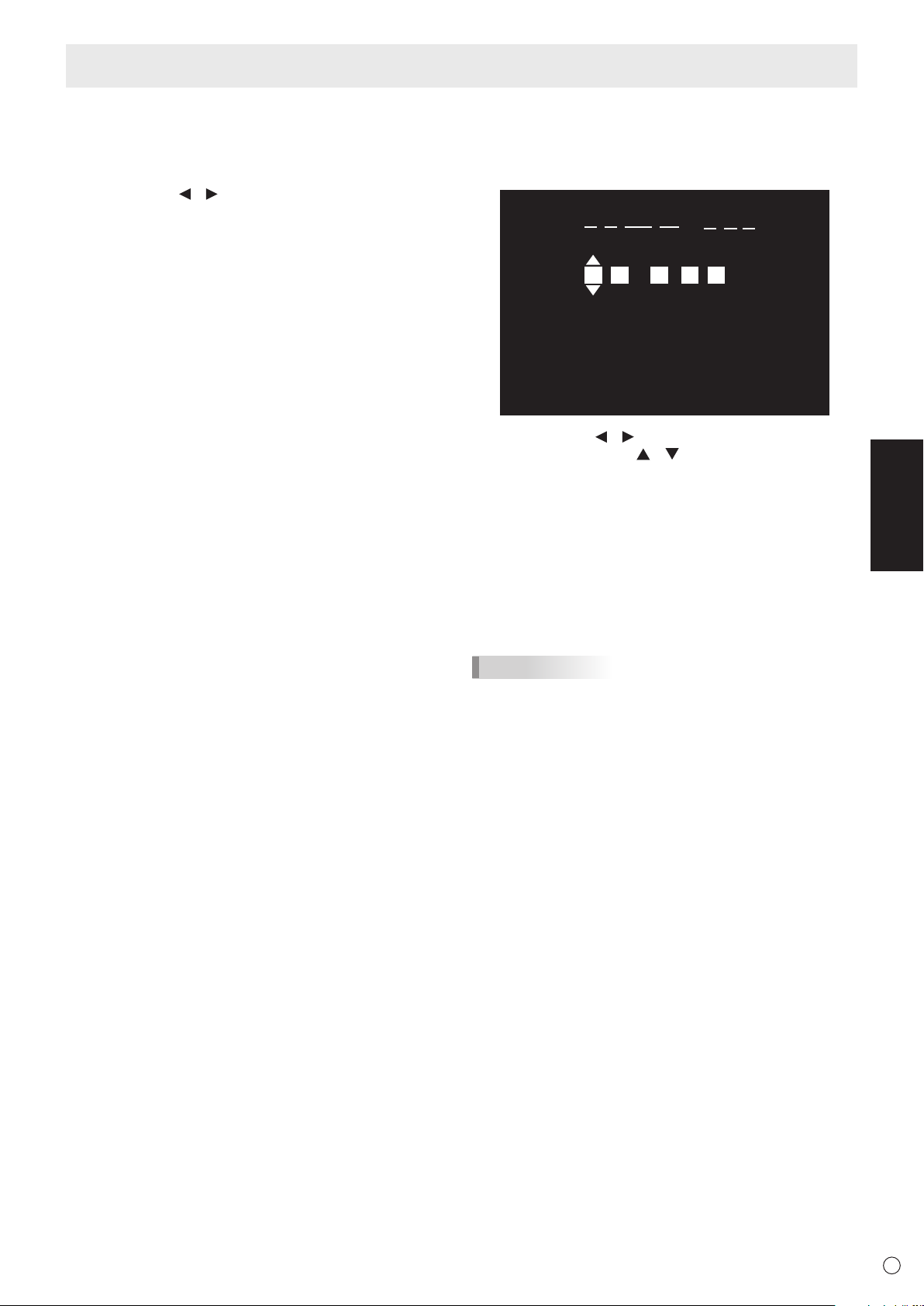

Réglage de la date/heure

• Si l’heure doit être réglée lorsque le moniteur est mis sous tension pour la première fois, l’écran de réglage de la date/ heure apparaît. Réglez la date et l’heure.

DATE/TIME SETTING

01 01 17/00 00

OK:[ENTER] CANCEL:[RETURN]

1. Appuyez sur le bouton ou pour sélectionner la date

et l’heure, puis appuyez sur le bouton changer les valeurs numériques.

2. Appuyez sur le bouton ENTER.

• Assurez-vous que la date et l’heure sont réglées.

• L’écran de réglage de la date/heure va disparaître automatiquement si aucune opération n’est réalisée

pendant environ 15 secondes. La date et l’heure peuvent

être réglées en utilisant DATE/TIME SETTING <RÉGLAGE DATE/HEURE> à partir du menu SETUP <INSTALLATION> lorsque l’écran de réglage de la date/heure disparaît.

Conseils

• Réglez la date dans l’ordre “Jour/Mois/Année”.

• Réglez l’heure sur la base de 24 heures.

• L’horloge est alimentée par la batterie interne.

• Si vous avez déjà réglé l’heure, mais que l’écran de réglage de la date/de l’heure apparaît lors de la mise sous tension, alors la batterie est déchargée. Contactez votre revendeur SHARP ou un centre de services autorisé pour le remplacement de la batterie.

• Durée de vie estimée de la batterie interne : environ 5 ans

(selon le fonctionnement du moniteur)

• La batterie initiale a été insérée en usine avant expédition, elle risque donc d’être épuisée avant la n de sa durée de

vie normale.

: :

:/ 20

ou pour

FRANÇAIS

Page 22

Caractéristiques

Modèle PN-V701 Alimentation CA 100 V - 240 V, 4,2 A, 50/60 Hz Température de fonctionnement * 0°C à 40°C Hygrométrie de fonctionnement 20 % à 80 % (sans condensation) Consommation électrique (Maximum) 380 W

Dimensions (mm)

(à l’exclusion des éléments qui dépassent)

Poids (kg) Environ 37

* La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommandés par SHARP.

Lorsque c’est le cas, veuillez vérier la température de fonctionnement des accessoires additionnels.

SHARP se réserve le droit d’apporter sans préavis des modications à la présentation et aux caractéristiques des appareils aux ns d’amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d’un appareil à l’autre.

Environ 1543,7 (L) x 122 (P) x 870,4 (H)

PN-ZR02 (optionnel) : Environ 0,1

Précautions pour le montage

(À l’attention des revendeurs et techniciens SHARP)

• L’installation, le démontage ou le déplacement du moniteur doit être fait par 2 personnes ou plus.

• Veillez à utiliser un support mural conçu ou prévu pour la xation du moniteur.

• Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s’avérer nécessaire pour certains matériaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer

l’installation.

• Le mur sur lequel ce moniteur et le support doivent être installés doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la manière qui convient le mieux en fonction du matériau et de la structure.

• Pour xer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l’épaisseur

du support de montage.

8 - 10 mm

Vis (M6) Support de montage Fixation du moniteur

• N’utilisez pas de tournevis à percussion.

• Lorsque vous déplacez le moniteur, assurez-vous de le saisir par les poignées. Ne saisissez pas le haut, le bas ou les côtés

du moniteur. Ne saisissez pas le panneau LCD. N’orientez pas le moniteur avec le panneau LCD vers le sol. Ceci pourrait

causer une panne, un dysfonctionnement ou une blessure.

• Si vous disposez les moniteurs les uns sur les autres, veillez à ce que le poids ne repose pas sur le moniteur.

• Après le montage, assurez-vous que le moniteur est bien xé au mur ou au support, sans risque de relâche.

• N’utilisez pas de trous de vis autres que les trous standard VESA pour l’installation.

Page 23

Índice

[ESPAÑOL]

INFORMACIÓN IMPORTANTE .........................................1

ESTIMADO CLIENTE DE SHARP ....................................1

PRECAUCIONES DE SEGURIDAD .................................2

INSTRUCCIONES DE SEGURIDAD ................................3

PRECAUCIONES DE MONTAJE ......................................4

Componentes suministrados .........................................5

Conexiones ......................................................................5

Lea los manuales que se encuentran en el CD-ROM provisto. (Se necesita Adobe Acrobat Reader para ver los manuales.)

Encendido/apagado .........................................................8

Especicaciones ............................................................10

Precauciones de montaje (para distribuidores y técnicos de servicio de SHARP)

...10

INFORMACIÓN IMPORTANTE

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA

ESTE PRODUCTO A LA LLUVIA NI A LA HUMEDAD.

El símbolo del rayo con cabeza de echa dentro

PRECAUCIÓN

RIESGO DE DESCARGAS ELÉCTRICAS

NO ABRIR

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE

DESCARGAS ELÉCTRICAS, NO RETIRE LA TAPA. EN EL INTERIOR

NO HAY PIEZAS QUE EL USUARIO

PUEDA REPARAR. SOLICITE CUALQUIER REPARACIÓN A UN TÉCNICO DE SERVICIO CALIFICADO.

de un triángulo está concebido para avisar al

usuario de la presencia de “tensión peligrosa” sin aislamiento en el interior del producto que podría

ser de magnitud suciente para constituir un riesgo de descargas eléctricas a las personas.

El símbolo de exclamación dentro de un triángulo está concebido para avisar al usuario de la

presencia de instrucciones importantes de uso y mantenimiento (servicio) en la documentación que acompaña al producto.

ESPAÑOL

ESTIMADO CLIENTE DE SHARP

Gracias por adquirir un producto LCD de SHARP. Para garantizar la seguridad y muchos años de funcionamiento sin

problemas, lea atentamente las Precauciones de seguridad antes de utilizar este producto.

Page 24

PRECAUCIONES DE SEGURIDAD

La electricidad se emplea para muchas funciones útiles pero también puede causar lesiones personales y daños en la propiedad si se manipula de forma inadecuada. Este producto se ha diseñado y fabricado poniendo el máximo énfasis en la seguridad. No obstante, el uso inadecuado podría tener como resultado descargas eléctricas y/o incendios. Para evitar peligros potenciales, observe las siguientes instrucciones cuando instale, utilice y limpie el producto. Para garantizar su seguridad y

prolongar la vida de servicio de su producto de LCD, lea atentamente las siguientes precauciones antes de usar el producto.

1. Lea las instrucciones — Todas las instrucciones operativas deberán leerse y comprenderse antes de utilizar el producto.

2. Mantenga este manual en un lugar seguro — Estas instrucciones de seguridad y operativas deberán guardarse en un lugar

seguro para referencia en el futuro.

3. Tenga en cuenta las advertencias — Todas las advertencias e instrucciones del producto deberán observarse estrictamente.

4. Respete las instrucciones — Deberán respetarse todas las instrucciones operativas.

5. Limpieza — Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el producto. Utilice un paño seco

para limpiar el producto. No emplee limpiadores líquidos ni aerosoles. No utilice paños sucios. Si lo hace puede dañar el producto.

6. Accesorios — No utilice accesorios no recomendados por el fabricante. El empleo de accesorios inadecuados podría

provocar accidentes.

7. Agua y humedad — No utilice el producto cerca del agua. No instale este producto en lugares donde puedan producirse

salpicaduras de agua. Preste especial atención a equipos que drenen agua, por ejemplo los de aire acondicionado.

8. Ventilación — Los respiraderos y otras ranuras de la caja están diseñados para ventilación. No cubra ni bloquee dichos respiraderos y ranuras, ya que la ventilación insuciente podría provocar sobrecalentamiento

y/o acortar la vida operativa del producto. No coloque el producto sobre un sofá, una alfombra u otras supercies similares ya que se podrían bloquear las ranuras de ventilación. No coloque el producto en un lugar cerrado como, por ejemplo, una librería o una estantería, a menos que se proporcione una ventilación adecuada o se respeten las instrucciones del fabricante.

9. Protección del cable de alimentación — Los cables de alimentación deberán ubicarse adecuadamente para evitar que las personas puedan tropezar con ellos o que los objetos puedan descansar sobre éstos.

10. El panel de LCD utilizado en este producto está hecho de cristal. Consiguientemente, podría romperse si el producto cae al

suelo o recibe un golpe. Tenga cuidado de no herirse con los trozos de cristal en caso de rotura del panel de LCD.

11. Sobrecarga — No sobrecargue las tomas de corriente ni los cables alargadores o regletas. La sobrecarga podría provocar incendios o descargas eléctricas.

12. Introducción de objetos y líquidos — No inserte nunca objetos en el producto a través de los respiraderos o las ranuras de ventilación. El producto tiene altas tensiones en su interior y la inserción de objetos podría provocar descargas eléctricas y/

o cortocircuitar los componentes internos.

Por la misma razón, no derrame agua o líquidos sobre el producto.

13. Servicio — No intente reparar usted mismo el producto. La retirada de las tapas podría exponerle a alto voltaje y otras circunstancias peligrosas. Solicite cualquier reparación a un técnico de servicio calicado.

14. Reparación — Si se produjera cualquiera de las circunstancias siguientes, desenchufe el cable de alimentación de la toma de corriente y solicite la reparación a un técnico de servicio calicado. a. Cuando el cable de alimentación o el enchufe esté dañado. b. Cuando se haya derramado un líquido sobre el producto o hayan caído objetos al interior del producto.

c. Cuando se haya expuesto el producto a la lluvia o al agua. d. Cuando el producto no funcione correctamente según lo descrito en las instrucciones operativas. No toque ningún

control aparte de los descritos en las instrucciones de uso. El ajuste inadecuado de controles no descritos en las instrucciones podría provocar daños, lo que a menudo requiere un trabajo importante de ajuste por parte de un técnico calicado.

e. Cuando el producto haya caído al suelo o se haya dañado.

f. Cuando el producto presente un estado anormal. Cualquier anormalidad perceptible en el producto indicará que éste

necesita servicio.

15. Repuestos — En caso de que el producto necesite repuestos, asegúrese de que el técnico de servicio utiliza las piezas de sustitución especicadas por el fabricante, o unas con las mismas características y rendimiento que las piezas originales. El uso de piezas no autorizadas podría tener como resultado incendio, descargas eléctricas y/u otros daños.

16. Comprobaciones de seguridad — Tras la nalización del trabajo de servicio o reparación, solicite al técnico de servicio que lleve a cabo comprobaciones de seguridad para asegurarse de que el producto se encuentra en perfectas condiciones de

funcionamiento.

17. Montaje mural — Cuando monte el producto sobre una pared, asegúrese de instalarlo de acuerdo con el método recomendado por el fabricante.

18. Fuentes de calor — Mantenga el producto alejado de fuentes de calor como pueden ser radiadores, calentadores, estufas y otros productos que generen calor (incluyendo amplicadores).

19. Pilas — El uso incorrecto de las pilas podría causar la explosión o ignición de las mismas. Las fugas de las pilas pueden

oxidar el equipo y ensuciarle las manos o la ropa. Para evitar estos problemas, asegúrese de observar las siguientes

precauciones:

• Utilice únicamente las pilas especicadas.

• Instale las pilas con la polaridad apropiada de las mismas (+) y (-) de acuerdo con las indicaciones del compartimento.

• No mezcle pilas viejas y nuevas.

• No mezcle pilas de distintos tipos. Las especicaciones de voltaje de pilas con la misma forma pueden variar.

• Sustituya las pilas gastadas por unas nuevas a la mayor brevedad.

• Extraiga las pilas si no piensa utilizar el control remoto durante un período de tiempo prolongado.

• Si el líquido de pilas con fugas entrara en contacto con la piel o la ropa, lave inmediatamente con agua abundante. Si le

entrara en los ojos, láveselos abundantemente sin frotar y acuda inmediatamente al médico. El contacto de líquido de las pilas con los ojos o la ropa podría causar irritación de la piel o daños oculares.

Page 25

20. El monitor no deberá utilizarse en lugares con riesgos o peligros fatales que pudieran provocar directamente la muerte, lesiones personales, daños físicos graves u otras pérdidas, incluyendo control de reacción nuclear en instalaciones nucleares, sistemas médicos de soporte vital y control de lanzamiento de misiles en sistemas armamentísticos.

21. No permanezca en contacto durante períodos prolongados de tiempo con componentes del producto que se recalienten.

Podrían producirse quemaduras de baja temperatura.

22. No modique este producto.

ADVERTENCIA:

Este es un producto Clase A. En un entorno doméstico este producto puede causar interferencias de radio en cuyo caso será

necesario que el usuario adopte las medidas pertinentes.

Un dispositivo de fabricación CLASE I deberá conectarse a una toma de corriente principal con una unión a tierra.

Para mantener la conformidad con la normativa sobre compatibilidad electromagnética (EMC), utilice cables blindados para la conexión a los siguientes terminales: terminal de entrada HDMI, terminal de entrada D-sub, terminales de entrada/salida RS-232C, terminal de entrada DVI-D y terminales de entrada/salida DisplayPort.

Si el monitor no se coloca en una ubicación lo sucientemente estable, podría resultar potencialmente peligroso debido

al riesgo de caída. Muchas lesiones, especialmente a los niños, pueden evitarse adoptando precauciones sencillas como pueden ser:

• Utilizar dispositivos de jación como pueden ser soportes de montaje mural recomendados por el fabricante.

• Emplear únicamente muebles que puedan soportar de forma segura el monitor.

• Asegurarse de que el monitor no sobresale del borde del mueble que sirve de apoyo.

• No colocar el monitor sobre muebles altos (por ejemplo, armarios o librerías) sin anclar el mueble y el monitor a un soporte

adecuado.

• No colocar los monitores sobre paños u otros materiales ubicados entre el monitor y el mueble de apoyo.

• Educar a los niños sobre los peligros de trepar a los muebles para llegar al monitor o a sus controles.

• Este equipo no es adecuado para su uso en lugares en los que sea probable que los niños puedan estar sin la supervisión

de un adulto.

ESPAÑOL

Especialmente para la seguridad de los niños

- No permita que los niños trepen al monitor o jueguen con éste.

- No coloque el monitor sobre muebles que se puedan usar como peldaños, como pueden ser los cajones de una cómoda.

- Recuerde que los niños se pueden agitar mientras ven un programa, especialmente en un monitor en el que las cosas se ven “más grandes que en la vida real”. Deberá tenerse cuidado de colocar o instalar el monitor en lugares en los que no se pueda empujar, mover o tirar al suelo.

- Deberá procurarse enrutar todos los cables conectados al monitor de modo que los niños curiosos no puedan tirar de ellos

ni agarrarlos.

INSTRUCCIONES DE SEGURIDAD

- No emplee el monitor en lugares con un nivel elevado de polvo o humedad ni donde éste pueda entrar en contacto

con aceite o vapor. Tampoco lo utilice en un entorno en el que haya gases corrosivos (dióxido de azufre, sulfuro de hidrógeno, dióxido de nitrógeno, cloro, amoniaco, ozono, etc.), ya que esto podría provocar un incendio.

- Asegúrese de que el monitor no entre en contacto con agua

ni otros líquidos. Asegúrese de no introducir en el monitor

objetos como pueden ser clips o chinchetas, ya que esto podría causar incendios o descargas eléctricas.

- No coloque el monitor encima de objetos inestables ni en lugares inseguros. No permita que el monitor reciba golpes fuertes ni que vibre demasiado. La caída o pérdida de equilibrio del monitor podría dañarlo.

- No utilice el monitor cerca de aparatos de calefacción ni en

lugares donde puedan existir temperaturas elevadas, ya que esto podría conducir a la generación de calor excesivo y provocar un incendio.

- No utilice el monitor en lugares en los que pueda estar expuesto a la luz solar directa. Existe riesgo de que la caja

se deforme o de que se produzca un fallo de funcionamiento

si se utiliza el monitor bajo la luz solar directa.

- Asegúrese de limpiar periódicamente el polvo y la suciedad

adheridos a los respiraderos. Si se acumulara polvo en los respiraderos, podría producirse recalentamiento excesivo, un incendio o fallos de funcionamiento.

- Por lo general, limpie el interior del monitor una vez al

año. Si se acumulara polvo dentro del monitor, podría producirse recalentamiento excesivo, un incendio o fallos de funcionamiento. Solicite la limpieza del interior del monitor a

un distribuidor o servicio técnico autorizado de SHARP.

- La toma de corriente deberá estar instalada cerca del equipo y ser accesible fácilmente.

Cable de alimentación

- Emplee únicamente el cable de alimentación suministrado

con el monitor.

- No dañe el cable de alimentación ni coloque objetos pesados sobre el mismo. No lo estire ni lo doble excesivamente. Tampoco añada cables alargadores ni regletas. Si el cable se daña, podrían producirse incendios o descargas eléctricas.

- No utilice el cable de alimentación con una regleta. La adición de un cable alargador o una regleta podría causar un incendio por sobrecalentamiento.

- No retire ni inserte el enchufe con las manos mojadas. Podrían producirse descargas eléctricas.

- Desenchufe el cable de alimentación si no piensa utilizar el

equipo durante un período de tiempo prolongado.

- No intente reparar el cable de alimentación si éste está roto

o no funciona adecuadamente. Solicite cualquier reparación

al representante de servicio técnico autorizado.

Page 26

PRECAUCIONES DE MONTAJE

Acoplamiento de abrazadera para cable

• Este producto es para uso en interiores.

• Se requiere un soporte de montaje compatible con VESA.

•

Este monitor es pesado. Por consiguiente, consulte a su

distribuidor antes de instalar, desinstalar o trasladar el monitor.

• El montaje mural del monitor requiere un soporte especial y el trabajo deberá ser efectuado por un distribuidor autorizado de SHARP. Nunca deberá intentar realizar este trabajo usted mismo. Nuestra empresa no se hace responsable en caso de accidentes o lesiones causados por un montaje o una manipulación inadecuados.

• Utilice el monitor perpendicular a una supercie nivelada.

•

Este monitor deberá utilizarse a una temperatura ambiente de entre 0 y 40°C.

• Evite altas temperaturas en el área circundante.

Si fuera difícil proporcionar suficiente espacio por cualquier razón, como puede ser la instalación del monitor dentro de

una carcasa, o si la temperatura ambiente pudiera estar fuera del rango de 0 a 40°C, instale un ventilador o adopte otras medidas para mantener la temperatura ambiente

dentro del rango necesario.

• Las condiciones de temperatura podrían cambiar al utilizar el monitor conjuntamente con los equipos opcionales recomendados por SHARP. En dichos casos, compruebe

las condiciones de temperatura especificadas por los equipos opcionales.

• No bloquee ninguna ranura de ventilación. Si la temperatura

del interior del monitor aumentara, podrían producirse malfuncionamientos.

•

No coloque el monitor sobre un dispositivo que genere calor.

• Respete lo siguiente cuando instale el monitor en

orientación vertical. El incumplimiento de las siguientes medidas podría provocar malfuncionamientos.

- Para realizar la instalación en orientación horizontal, gire

el monitor 90 grados a la derecha.

- Establezca la opción PORTRAIT/LANDSCAPE INSTALL <INST. MODO VERTIC./HORIZ.> del menú MONITOR en PORTRAIT <MODO VERTICAL>. (Véase el MANUAL DE

INSTRUCCIONES.)

- Asegúrese de apretar el cable de alimentación (suministrado) en el acoplamiento de abrazadera para cable de usando la abrazadera para cable suministrada. Cuando apriete el cable de alimentación, tenga cuidado de no dañar el terminal del cable de alimentación. No doble excesivamente el cable de alimentación.

Cable de alimentación (suministrado)

Abrazadera para cable

• Un mural de vídeo solo puede estar compuesto por modelos idénticos. No utilice este monitor como parte de

un mural de vídeo que incluya otro modelo.

Page 27

Componentes suministrados

Si falta algún componente, póngase en contacto con su distribuidor.

Monitor de pantalla de cristal líquido: 1



Abrazadera para cable: 4



Abrazadera para cable (tipo inserción): 2



Cable de alimentación



CD-ROM (Disco de utilidades para Windows): 1



Manual de Instalación (este manual): 1



Etiqueta de ocultación del oricio de montaje del cajetín del sensor de control remoto: 2



* La unidad de control remoto se suministra con el kit de control PN-ZR02 (opcional).

* SHARP Corporation posee los derechos de autor del programa Disco de utilidades. No lo reproduzca sin permiso.

* ¡Para protección medioambiental! No vierta las pilas en la basura doméstica. Respete la normativa de vertido local.

Conexiones

Precaución

• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar los cables. Asimismo, lea el manual del equipo que desea conectar.

• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.

78 9

CONSEJOS

• Ajuste el terminal de entrada de audio usado para cada modo de entrada en AUDIO SELECT <SELECCIÓN DE AUDIO> en el menú SETUP <INSTALACIÓN>. A continuación se muestran los ajustes de fábrica.

10 11 12

Cable de alimentación (suministrado)

Para toma de corriente

1. Terminal de salida DisplayPort

2. Terminal de entrada HDMI1

3. Terminal de entrada HDMI2

4. Terminal de entrada DisplayPort

5. Terminal de entrada DVI-D

6. Terminal de entrada D-sub

7. Terminal de entrada de audio

8. Terminal de salida de audio

9. Terminal de entrada RS-232C

10. Terminal de salida RS-232C

11. Terminal de LAN

12. Terminal de kit de control

13. Terminal de entrada de corriente

Modo de entrada Terminal de entrada de audio(ajuste de fábrica)

DVI-D Terminal de entrada de audio DisplayPort Terminal de entrada DisplayPort HDMI1 HDMI2

D-SUB[RGB], D-SUB[COMPONENT] <D-SUB[COMPONENTE]>

OPTION * Ranura de expansión

* Cuando haya utilizado la ranura de expansión para expandir las funciones.

• Los términos HDMI y HDMI High-Denition Multimedia Interface, y el Logotipo HDMI son marcas comerciales o marcas

registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.

• DisplayPort es una marca registrada de Video Electronics Standards Association.

• Adobe, Acrobat y Acrobat Reader son marcas registradas o comerciales de Adobe Systems Incorporated en los Estados

Unidos y/o en otros países.

•

Todos los demás nombres de marcas y productos son marcas comerciales o marcas registradas de sus respectivos propietarios.

Terminal de entrada HDMI1 Terminal de entrada HDMI2

Terminal de entrada de audio

ESPAÑOL

Page 28

Cajetín del sensor de control remoto

Primer monitor Segundo monitor

Primer monitor: maestro

Segundo monitor: esclavo

Conexiones

Conexión de múltiples monitores

Los monitores pueden alinearse y utilizarse como si se tratara de una gran pantalla.

[Ejemplo]

(suministrado con el kit PN-ZR02 (opcional))

Segundo monitor

Esclavo

(unidad de expansión)

Número de ID: 2

Tercer monitor

Esclavo

(unidad de expansión)

Número de ID: 3

* Instale siempre el cajetín del sensor de control remoto en

el monitor maestro.

Conexión con cable de vídeo

Pueden conectarse hasta 25 monitores* en una cadena de conexión en serie.

*: Hasta 4 monitores

cuando con HDCP. Hasta 4 monitores cuando el modo de entrada del primer

monitor es D-SUB[COMPONENT] <D-SUB[COMPONENTE]>.

Hasta 2 monitores cuando el modo de entrada del primer

monitor es DisplayPort (MST).

Terminal de salida DisplayPort

Primer monitor

Maestro

(unidad principal)

Número de ID: 1

Cuarto monitor

Esclavo

(unidad de expansión)

Número de ID: 4

la señal de vídeo está codicada

Conexión con cable RS‑232

Si conecta el monitor en serie mediante cables RS-232, los ajustes se copian del monitor maestro (unidad principal) al

monitor esclavo (unidad de expansión), y el control de todos

los monitores podrá hacerse a través del uso del maestro.

Conecte los cables RS-232 por orden, comenzando por el

primer monitor (monitor maestro). Si los monitores se conectan en un orden distinto, tal vez no puedan utilizarse.

Terminal de salida RS-232C

Terminal de entrada RS-232C

Cable recto RS-232 (de venta en comercios)

Tercer monitor: se conecta al terminal

de entrada RS-232C del esclavo

Terminal de salida RS-232C

Conecte del mismo modo al tercero y a los monitores siguientes.

Es posible conectar hasta 25 monitores (dependiendo de la longitud del cable utilizado y del entorno circundante).

Terminal de entrada DisplayPort

A terminal de salida DisplayPort

Cable de DisplayPort que sea compatible con 4K (de venta en comercios)

muestra el flujo de la señal

Terminal de entrada DisplayPort

Será necesario congurar cada número de ID en el monitor. Lleve a cabo el control con los botones laterales traseros del

monitor maestro. Para asignar automáticamente números de ID en orden

desde el maestro, dena AUTO ASSIGN ID No. <AUTO ASIGNACIÓN NO. ID> como ON <SÍ> en ID SETTING <AJUSTE ID> del menú SETUP <INSTALACIÓN>.

Page 29

Conexiones

Para el monitor en

Tornillo de fijación

Montaje del kit de control (opcional) en el

n

monitor

Si usa el monitor con el control remoto, será necesario el kit

de control PN-ZR02 (opcional). Acople el cajetín del sensor de control remoto según se

muestra en la siguiente ilustración.

orientación horizontal

Precaución

• Cuando acople el cajetín del sensor de control remoto,

apague el interruptor de alimentación principal.

• Conecte los monitores en serie con un cable RS-232.

orientación vertical

4. Inserte el cable de conexión del cajetín del sensor de

control remoto en el terminal del kit de control.

Cajetín del sensor de control remoto

Cable de conexión

Terminal de kit de control

Instalación de las pilas

1. Coloque el dedo en la pieza marcada con ▲, luego

separe la cubierta.

ESPAÑOL

1. Retire el protector trasero de la etiqueta (

jado al oricio de montaje del cajetín del sensor de

control remoto del monitor.

2. Fije el brazo de jación, para ello inserte el tornillo de montaje en el oricio de montaje del cajetín del sensor

de control remoto del monitor.

3. Ajuste el ángulo del cajetín del sensor de control remoto y asegúrelo con el tornillo de jación de modo

que pueda recibir señales de forma precisa desde el control remoto.

Tornillo de montaje

Ajuste de ángulo

Brazo de fijación

Cajetín del sensor de control remoto

Orificio de montaje del cajetín del sensor de control remoto

) que se ha

2. Consulte las indicaciones del compartimento y coloque

las pilas (R‑03 (tamaño “AAA”) x 2) (suministradas

con el kit PN-ZR02 (opcional)) con la polaridad (+) y (-) correcta.

3. Cierre la tapa.

Page 30

Encendido/apagado

Precaución

• Encienda el monitor antes de encender el ordenador o el

dispositivo de reproducción.

• Cuando apague el interruptor primario o el botón POWER

y lo vuelva a encender, espere siempre 5 segundos como mínimo. Un intervalo demasiado corto podría provocar malfuncionamientos.

Encendido de la alimentación principal

Interruptor primario

Precaución

• La alimentación principal deberá encenderse/apagarse con el interruptor primario. No conecte/desconecte el cable de

alimentación ni active/desactive el disyuntor mientras el interruptor primario está encendido.

• Para la desconexión eléctrica completa, desconecte el

enchufe principal.

Encendido/apagado

Pulse el botón POWER para encender/apagar. También puede encender/apagar la alimentación pulsando el botón MONITOR ON/botón MONITOR OFF de la control

remoto.

LED indicador de conexión

Estado Estado del monitor

Encendido de verde Alimentación encendida

Encendido de naranja

Parpadeo en verde

Alimentación apagada (modo en espera)

Modo de espera de señal de entrada

Botón POWER (Encendido)

Page 31

Encendido/apagado

Ajustes del Modo

Cuando se enciende el monitor por primera vez después de enviarlo de fábrica, se mostrará la pantalla de ajuste del

modo.

(1) Pulse el botón (2) Pulse el botón ENTER. YES<SÍ>:

• OPERATION MODE <MODO DE OPERACIÓN> está establecido en MODE1 <MODO1>.

• OFF IF NO OPERATION <SE APAGA SI NO SE USA> está establecido en ON <SÍ> y POWER SAVE MODE <MODO AHORRO DE ENERGÍA> está establecido en ON <SÍ>. (Estos ajustes no pueden cambiarse).

• Si no se realiza ninguna operación durante 4 horas o

más, el monitor pasará automáticamente al modo en espera.

• Si lo comparamos con cuando POWER SAVE MODE <MODO AHORRO DE ENERGÍA> está establecido en OFF <NO>, el consumo actual se reduce mientras el monitor se encuentre en modo en espera es breve, pero

el tiempo de arranque desde el modo en espera será mayor.

• Mientras el monitor se encuentre en modo en espera de señal de entrada, el control a través de LAN estará

desactivado.

• Mientras el monitor se encuentre en modo en espera, solo pueden usarse ciertos comandos RS-232C.

• Mientras el monitor se encuentre en modo en espera,

el control remoto no puede usarse con la pantalla de la unidad secundaria.

NO:

• OPERATION MODE <MODO DE OPERACIÓN> está establecido en MODE2 <MODO2>.

• OFF IF NO OPERATION <SE APAGA SI NO SE USA> está establecido en OFF <NO>, y POWER SAVE MODE <MODO AHORRO DE ENERGÍA> está establecido en OFF <NO>. (Estos ajustes pueden cambiarse.)

• Si lo comparamos con cuando POWER SAVE MODE <MODO AHORRO DE ENERGÍA> está establecido en ON <SÍ>, el periodo de arranque desde el modo en espera es breve, pero se consumirá más energía en el

modo en espera.

Incluso después de haberse establecido, podrán realizarse cambios con OPERATION MODE <MODO DE OPERACIÓN>, dentro del menú MONITOR. (Véase el MANUAL DE

INSTRUCCIONES.)

o para seleccionar YES<SÍ> o NO.

Ajuste de fecha y hora

• Si aún no se ha ajustado la hora al encender el monitor por vez primera, aparecerá la pantalla de ajuste de la fecha y la hora. Ajuste la fecha y la hora.

DATE/TIME SETTING

01 01 17/00 00

OK:[ENTER] CANCEL:[RETURN]

1. Pulse el botón o para seleccionar la fecha y la

hora y pulse el botón numéricos.

2. Pulse el botón ENTER.

• Asegúrese de ajustar la fecha y la hora.

• La pantalla de ajuste de la fecha y la hora se cerrará automáticamente si no se lleva a cabo ninguna

operación durante aproximadamente 15 segundos. La

fecha y la hora podrán ajustarse utilizando DATE/TIME SETTING <AJUSTE FECHA/HORA> en el menú SETUP <INSTALACIÓN> cuando desaparezca la pantalla de ajuste de la fecha y la hora.

CONSEJOS

• Ajuste la fecha en el orden “Día/Mes/Año”.

• Ajuste la hora en el formato de 24 horas.

• El reloj es alimentado por la pila interna.

• Si ya ha ajustado la hora pero aparece la pantalla de ajuste

de la fecha y la hora en el encendido, la pila interna podría

estar gastada. Póngase en contacto con su distribuidor o servicio técnico autorizado de SHARP para obtener ayuda sobre la sustitución de la pila.

• Vida estimada de la pila interna: aproximadamente 5 años

(dependiendo del funcionamiento del monitor)

• La pila inicial se ha insertado en el momento de la salida de fábrica del monitor, por lo que podría agotarse antes del

tiempo esperado de vida útil.

o para cambiar los valores

: :

:/ 20

ESPAÑOL

Page 32

Especicaciones

Modelo PN-V701 Requisitos de alimentación 100 V - 240 V ca, 4,2 A, 50/60 Hz Temperatura de funcionamiento * 0°C a 40°C Humedad de funcionamiento 20% al 80% (sin condensación) Consumo de energía (Máxima) 380 W Dimensiones (mm)

(excluidas las protuberancias)

Peso (kg) Aprox. 37

* Las condiciones de temperatura podrían cambiar al utilizar el monitor conjuntamente con los equipos opcionales recomendados por SHARP.

En dichos casos, compruebe las condiciones de temperatura especicadas por los equipos opcionales.

Como parte de la política de mejoras continuas, SHARP se reserva el derecho de realizar cambios en el diseño y especicaciones para la mejora del producto sin previo aviso. Las guras indicadas que especican el rendimiento son valores nominales de los aparatos de producción. Puede haber algunas desviaciones de estos valores en los aparatos individuales.

Aprox. 1543,7 (An) x 122 (Pr) x 870,4 (Al)

PN-ZR02 (opcional): Aprox. 0,1

Precauciones de montaje

(para distribuidores y técnicos de servicio de SHARP)

• Cuando instale, desinstale o traslade el monitor, asegúrese de sujetarlo entre 2 personas como mínimo.

• Asegúrese de utilizar un soporte de montaje mural diseñado para la instalación del monitor.

•

Este monitor está diseñado para su instalación sobre un muro o pilar de hormigón. Tal vez resulte necesario realizar un trabajo de refuerzo para ciertos materiales como pueden ser yeso, paneles de plástico nos o madera antes de iniciar la instalación.

• Este monitor y el soporte deberán instalarse en una pared con una resistencia de al menos 4 veces el peso del monitor. Realice la instalación mediante el método más adecuado para el material y la estructura.

• Para colocar una ménsula de montaje compatible con VESA, use tornillos M6 que sean 8 mm a 10 mm más largos que la ménsula de montaje.

8 - 10 mm

Tornillos (M6) Ménsula de montaje Montaje del monitor

• No utilice un destornillador de impacto.

• Cuando traslade el monitor, asegúrese de sujetarlo por las asas. No sujete la parte superior, inferior ni los laterales del

monitor. No lo agarre por el panel de LCD. Tampoco oriente el monitor de forma que el panel LCD apunte al suelo. Esto podría provocar daños en el producto, fallos o lesiones.

• Cuando realice una instalación en la que se apile el monitor, instálelo de modo que no se coloque carga sobre el mismo.

• Una vez efectuado el montaje, asegúrese de que el monitor está instalado de forma segura y que no se puede aojar de la

pared o el soporte.

• No utilice oricios de tornillos que no sean oricios VESA para la instalación.

Page 33

Inhalt

[DEUTSCH]

WICHTIGE INFORMATIONEN ..........................................1

VEREHRTE KUNDIN, VEREHRTER KUNDE ..................1

SICHERHEITSVORKEHRUNGEN ....................................2

SICHERHEITSANLEITUNG ..............................................3

WICHTIGE HINWEISE ZUR BEFESTIGUNG ...................4

Mitgelieferte Komponenten ............................................5

Anschlüsse .......................................................................5

Lesen Sie die Anleitungen, die sich auf der mitgelieferten CD-ROM benden. (Zum Öffnen der Dateien wird Adobe Acrobat

Reader benötigt.)

Ein- und ausschalten .......................................................8

Technische Daten ..........................................................10

Wichtige Hinweise zur Befestigung

(Für SHARP-Händler und Servicetechniker) ...............10

WICHTIGE INFORMATIONEN

ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM

DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN.

Das Blitzsymbol innerhalb eines Dreiecks

VORSICHT

ELEKTROSCHOCKGEFAHR NICHT ÖFFNEN

VORSICHT: ABDECKUNG NICHT ENTFERNEN:

GEFAHR VON ELEKTROSCHOCK. KEINE WARTUNGSTEILE IM INNEREN. SERVICEARBEITEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFÜHREN LASSEN.

weist den Benutzer auf das Vorhandensein nicht isolierter “gefährlicher Spannung” im Geräteinneren hin, die ausreichend groß ist, um einen Elektroschock hervorzurufen.

Das Ausrufezeichen innerhalb eines Dreiecks weist den Benutzer auf wichtige Betriebs- und Wartungs- bzw. Serviceanweisungen in der Produktdokumentation hin.

DEUTSCH

VEREHRTE KUNDIN, VEREHRTER KUNDE

Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch.

Page 34

SICHERHEITSVORKEHRUNGEN

Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um mögliche Gefahren zu vermeiden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produkts bitte die nachstehenden Anleitungen. Lesen Sie im Interesse Ihrer eigenen Sicherheit sowie einer langen Lebensdauer des LCD-Gerätes zunächst die nachstehenden Hinweise durch, bevor Sie das Produkt in Verwendung nehmen.

1. Bedienungsanleitungen lesen — Nehmen Sie das Produkt erst in Betrieb, nachdem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.

2. Bedienungsanleitung aufbewahren — Diese Bedienungsanleitung mit den Sicherheits- und Bedienungshinweisen sollte aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf zurückgreifen können.

3. Warnungen beachten — Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind genauestens zu beachten.

4. Anleitungen befolgen — Alle Anleitungen zur Bedienung müssen befolgt werden.

5. Reinigung — Vor dem Reinigen des Produkts trennen Sie es bitte vom Stromnetz durch ziehen des Netztsteckers aus

der Steckdose. Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine ﬂüssigen Reiniger oder Aerosol-

Sprays. Verwenden Sie keine schmutzigen Tücher, da andernfalls das Produkt beschädigt werden kann.

6. Zusatzgeräte und Zubehör — Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör. Bei Verwendung anderer Zusatzgeräte bzw. Zubehörteile besteht evtl. Unfallgefahr.

7. Wasser und Feuchtigkeit — Benutzen Sie das Gerät nicht in der Nähe von Wasser. Montieren Sie das Gerät unter keinen Umständen an einer Stelle, an der Wasser darauf tropfen kann. Achten Sie dabei besonders auf Geräte, aus denen zuweilen Wasser tropft, wie etwa Klimaanlagen.

8. Belüftung — Die Belüftungsschlitze und andere Öffnungen im Gehäuse dienen der Belüftung des Geräts. Halten Sie diese Öffnungen unbedingt frei, da eine unzureichende Belüftung zu einer Überhitzung bzw. Verkürzung der

Lebensdauer des Produkts führen kann. Stellen Sie das Gerät nicht auf ein Sofa, einen Lappen oder ähnliche Oberﬂächen,

da die Belüftungsschlitze dadurch blockiert werden können. Stellen Sie das Gerät auch nicht in ein umschlossenes Gehäuse, wie z.B. in ein Bücherregal oder einen Schrank, sofern dort nicht für eine ausreichende Belüftung gesorgt ist oder die Anweisungen des Herstellers befolgt werden.

9. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Objekte darauf abgestellt werden.

10. Das LCD-Panel ist ein Glasprodukt. Es kann daher brechen, wenn es zu Boden fällt oder einen Schlag oder Stoß erhält. Achtung: bei einem Bruch des LCD-Panels besteht durch die Glasstücke Verletzungsgefahr.

11. Überlastung — Vermeiden Sie eine Überlastung von Steckdosen und Verlängerungskabeln. Bei Überlastung besteht Brandund Stromschlaggefahr.

12. Eindringen von Gegenständen und Flüssigkeiten — Schieben Sie niemals irgendwelche Gegenstände durch die Gehäuseöffnungen in das Innere des Geräts. Im Produkt liegen hohe Spannungen vor. Durch das Einschieben von Gegenständen besteht Stromschlaggefahr bzw. die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus demselben Grunde dürfen auch keine Flüssigkeiten auf das Gerät verschüttet werden.

13. Wartung — Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten am Gerät durchzuführen. Durch das Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefahren aus. Lassen Sie sämtliche Wartungsarbeiten

ausschließlich von qualiﬁziertem Service-Personal ausführen.

14. Reparaturen — Trennen Sie in den folgenden Situationen sofort die Stromzufuhr durch ziehen des Netztsteckers aus der Steckdose und lassen Sie das Produkt von qualiﬁziertem Service-Personal reparieren: a. Wenn das Netzkabel oder der Netzstecker beschädigt ist. b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät gefallen sind. c. Wenn das Gerät nass geworden ist (z.B. durch Regen). d. Wenn das Gerät nicht wie in der Bedienungsanleitung beschrieben funktioniert.

Nehmen Sie nur die in den Bedienungsanleitungen beschriebenen Einstellungen vor. Unsachgemäße Einstellungen an

anderen Reglern können zu einer Beschädigung führen und machen häuﬁg umfangreiche Einstellarbeiten durch einen qualiﬁzierten Service-Techniker erforderlich.

e. Wenn das Produkt fallen gelassen oder beschädigt wurde. f. Wenn das Gerät einen anormalen Zustand aufweist. Jedes erkennbare anormale Verhalten zeigt an, dass der

Kundendienst erforderlich ist.

15. Ersatzteile — Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen.

16. Sicherheitsüberprüfungen — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfreien Betriebszustand ist.

17. Wandmontage — Bei der Montage des Gerätes an der Wand ist sicherzustellen, dass die Befestigung nach der vom Hersteller empfohlenen Methode erfolgt.

18. Wärmequellen — Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (wie z.B. Verstärkern) auf, die Hitze abstrahlen.

19. Batterien — Durch falsche Anwendung können die Batterien explodieren oder sich entzünden. Eine undichte Batterie kann Korrosion am Gerät verursachen sowie Hände und Kleidung verschmutzen. Um diese Probleme zu vermeiden, beachten Sie bitte die folgenden Sicherheitshinweise:

• Verwenden Sie nur empfohlene Batterietypen.

• Achten Sie beim Einlegen der Batterien darauf, dass die Plus- (+) und die Minus- (-) Seite der Batterien gemäß den

Anweisungen im Fachinneren richtig ausgerichtet sind.

• Verwenden Sie nicht alte und neue Batterien gemeinsam.

• Verwenden Sie keine Batterien unterschiedlichen Typs. Batterien derselben Form können unterschiedliche

Spannungswerte besitzen.

• Ersetzen Sie eine leere Batterie sofort durch eine neue.

• Wenn Sie die Fernbedienung längere Zeit nicht verwenden, entnehmen Sie die Batterien.

• Wenn ausgetretene Batterieﬂüssigkeit auf Haut oder Kleidung gelangt, müssen Sie diese sofort gründlich mit Wasser spülen. Wenn Batterieﬂüssigkeit in die Augen gelangt, dürfen Sie die Augen auf keinen Fall reiben, sondern am besten mit viel Wasser spülen und sofort einen Arzt aufsuchen. Batterieﬂüssigkeit kann Hautreizungen hervorrufen oder

Augenschäden verursachen.

Page 35

20. Bei der Verwendung des Monitors ist darauf zu achten, dass Gefahren für Leib und Leben, Schäden an Gebäuden und

anderen Gegenständen sowie eine Beeinﬂussung von wichtigen oder gefährlichen Geräten, wie z.B. der Nuklearreaktionssteuerung in Atomanlagen, lebenserhaltenden Geräten in medizinischen Einrichtungen oder Raketenabschusssteuerungen in Waffensystemen vermieden werden.

21. Vermeiden Sie es, Teile des Produkts, die sich erwärmen, über längere Zeit hinweg zu berühren. Dies könnte zu leichten Verbrennungen führen.

22. Nehmen Sie dieses Produkt nicht ändern.

WARNUNG:

Dies ist ein Produkt der Klasse A. Dieses Produkt kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, entsprechende Maßnahmen zu ergreifen. Geräte der KLASSE I dürfen nur an eine NETZSTECKDOSE mit Schutzerdung angeschlossen werden.

Verwenden Sie EMV-gerechte, abgeschirmte Kabel, um die folgenden Anschlüsse zu verbinden: HDMI-Eingangsanschluss, D-sub-Eingangsanschluss, RS-232C-Eingangs-/Ausgangsanschlüsse, DVI-D-Eingangsanschluss und DisplayPort-Eingangs-/ Ausgangsanschlüsse.

Wenn ein Monitor nicht auf einer stabilen Unterlage aufgestellt wird, besteht die Gefahr, dass er kippt oder fällt. Zahlreiche Verletzungen, besonders bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden:

• Bei Verwendung der vom Hersteller empfohlenen Befestigungsvorrichtungen, wie z.B. Wandhaken.

• Stellen Sie den Monitor nur auf Möbelstücke, die ausreichend belastbar sind.

• Achten Sie darauf, dass der Monitor nicht über den Rand des Möbelstücks, auf dem er steht, vorsteht.

• Stellen Sie den Monitor niemals auf ein großes Möbelstück (z.B. einen Schrank oder in ein Bücherregal), ohne sowohl das

Möbelstück als auch den Monitor an einem geeigneten Element sicher zu verankern.

• Stellen Sie den Monitor niemals auf ein Tuch oder andere Materialen, die zwischen dem Monitor und dem Möbelstück, auf

dem er steht, liegen.

• Weisen Sie Kinder eindringlich darauf hin, dass es gefährlich ist, auf ein Möbelstück zu klettern, um an den Monitor oder

seine Regler zu gelangen.

• Dieses Gerät ist für die Verwendung an Orten, an denen sich Kinder unbeaufsichtigt aufhalten können, nicht geeignet.

Wichtige Hinweise für die Sicherheit von Kindern

- Lassen Sie Kinder niemals auf den Monitor klettern oder am Monitor spielen.

- Stellen Sie den Monitor nicht auf Möbelstücke, die leicht als Stufen verwendet werden könnten, wie zum Beispiel eine Truhe oder Kommode.

- Bedenken Sie, dass Kinder bei Betrachtung eines Fernsehprogramms – und ganz besonders bei einem “überlebensgroßen” Monitor – in starke Aufregung verfallen können. Der Monitor sollte so aufgestellt werden, dass er nicht umgestoßen oder gekippt werden kann.

- Alle am Monitor angeschlossenen Kabel und Stränge sollten so verlegt werden, dass neugierige Kinder nicht daran ziehen

oder sie ergreifen können.

SICHERHEITSANLEITUNG

- Verwenden Sie den Monitor nicht an Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommen könnte. Verwenden Sie den Monitor nicht an Orten, an denen ätzende Gase (Schwefeldioxid, Schwefelwasserstoff, Stickstoffdioxid, Chlor, Ammoniak, Ozon) auftreten können. Dies zu einem Brand führen könnte.

- Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie auch darauf, keine Gegenstände, wie z.B. Büroklammern oder sonstige spitze Gegenstände, in den Monitor zu stecken. Die Folge könnte ein Brand oder Stromschlag sein.

- Stellen Sie den Monitor nicht auf instabile Gegenstände oder an andere unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor hinunterfällt oder umkippt, könnte er Schaden nehmen.

- Stellen Sie den Monitor nicht in der Nähe von Heizungen oder an anderen Stellen auf, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen könnte.

- Stellen Sie den Monitor nicht an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist. Bei einer Verwendung des Monitors in direktem Sonnenlicht besteht die Gefahr, dass sich das Gehäuse verformt oder Funktionsstörungen auftreten.

- Bitte entfernen Sie regelmäßig Staub und Schmutz von der Belüftungsöffnung. Wenn sich Staub an der Belüftungsöffnung ansammeln, kann es zu einer Überhitzung des Geräts und in der Folge zu einem Brand oder zu Fehlfunktionen kommen.

- Reinigen Sie das Innere des Monitors mindestens einmal jährlich. Wenn sich Staub im Inneren des Monitors ansammelt, kann es zu einer Überhitzung des Geräts und in der Folge zu einem Brand oder Fehlfunktionen kommen. Bitte lassen Sie das Innere des Monitors von einem autorisierten SHARP-Händler oder einem SHARP Servicecenter reinigen.

- Die Steckdose sollte sich in der Nähe des Gerätes beﬁnden

und leicht zugänglich sein.

Das Netzkabel

- Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel.

- Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

- Verwenden Sie das Netzkabel nicht mit einer Mehrfachsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.

- Achten Sie darauf, dass Sie beim Einstecken oder Ausstecken des Netzsteckers keine nassen Hände haben, um einen Elektroschlag zu vermeiden.

- Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät längere Zeit über nicht verwenden.

- Führen Sie keine Reparaturversuche an einem beschädigten oder nicht funktionstüchtigen Netzkabel durch. Überlassen Sie Reparaturarbeiten ausschließlich dem Kundendienst.

DEUTSCH

Page 36

Befestigung der Kabelbinder

WICHTIGE HINWEISE ZUR BEFESTIGUNG

• Dieses Produkt ist nicht für den Gebrauch im Freien

gedacht.

• Es wird eine VESA-kompatible Halterung benötigt.

• Da der Monitor sehr schwer ist, sollten Sie Ihren Händler vor dem Befestigen, Abmontieren oder Transportieren des

Monitors um Rat fragen.

• Für die Wandbefestigung des Monitors sind Spezialkenntnisse erforderlich. Diese Arbeit darf daher nur von einem autorisierten SHARP-Händler durchgeführt werden. Führen Sie diese Arbeit niemals selbst durch. Unser Unternehmen übernimmt keine Verantwortung für

Unfälle oder Verletzungen, die sich durch eine falsche

Befestigung oder einen falschen Umgang mit dem Gerät ergeben.

• Verwenden Sie den Monitor mit der Vorderseite senkrecht zu einer ebenen Fläche.

• Dieser Monitor sollte bei einer Umgebungstemperatur zwischen 0°C und 40°C verwendet werden.

• Vermeiden Sie hohe Temperaturen in der Umgebung des

Geräts.

Wenn es aus irgendeinem Grund schwierig ist, ausreichend

Platz frei zu lassen, etwa weil der Monitor in ein Gehäuse

eingebaut wird, oder wenn die Umgebungstemperatur außerhalb des zulässigen Bereichs von 0°C bis 40°C liegen könnte, so müssen Sie ein Gebläse installieren oder andere Maßnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten.

• Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehör empfohlenen Temperaturbedingungen.

• Alle Belüftungsöffnungen müssen stets frei bleiben. Wenn die Temperatur innerhalb des Monitors ansteigt, kann dies zu Fehlfunktionen führen.

• Stellen Sie den Monitor nicht auf ein anderes Gerät, das Wärme erzeugt.

• Beachten Sie für die Installation des Monitors in vertikaler Ausrichtung die folgenden Punkte. Werden die folgenden Punkte nicht beachtet, kann dies zu Fehlfunktionen führen.

- Um den Monitor in horizontaler Ausrichtung zu installieren,

drehen Sie ihn um 90 Grad nach rechts.

- Stellen Sie den PORTRAIT/LANDSCAPE INSTALL

<HOCH-/QUERFORMAT INST.> im Menü MONITOR auf PORTRAIT <HOCHFORMAT>. BEDIENUNGSANLEITUNG

- Das Netzkabel (im Lieferumfang enthalten) muss mit

der mitgelieferten Kabelbinder am Befestigung der Kabelbinder befestigt werden. Beim Festklemmen des Netzkabels darf auf die Netzkabelbinder keine Zugkraft ausgeübt werden. Das Netzkabel darf nicht zu stark gebogen werden.

• Eine Videowand sollte nur aus identischen Modellen bestehen. Verwenden Sie diesen Monitor nicht als Teil

einer Videowand, die ein anderes Modell verwendet.

(

Siehe

Netzkabel (im Lieferumfang enthalten)

Kabelbinder

Page 37

Mitgelieferte Komponenten

Sollte eine der angeführten Komponenten fehlen, kontaktieren Sie bitte Ihren Händler.

LCD-Monitor: 1



Kabelbinder: 4



Kabelbinder (Einstecktyp): 2



Netzkabel



CD-ROM (Utility Disk für Windows): 1



Installationsanleitung (diese Anleitung): 1



Aufkleber für die Befestigungsöffnung für die Fernbedienungssensor-Box: 2



* Im Lieferumfang der Fernbedienung ist die Steuerungseinheit PN-ZR02 enthalten (optional). * Die SHARP Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne

schriftliche Genehmigung ist daher nicht gestattet.

* Der Umwelt zuliebe !

Batterien dürfen nicht mit den Hausmüll entsorgt werden, sondern verlangen Sonderbehandlung.

Anschlüsse

Vorsicht

• Schalten Sie unbedingt den Hauptnetzschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder

abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.

• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und

anderen Problemen führen.

78 9

Netzkabel (im Lieferumfang enthalten)

TIPPS

• StellenSiedieAudioeingangsbuchsefürdieeinzelnenEingangsmodiinAUDIOSELECT<AUDIOAUSWAHL>imMenü SETUP<KONFIG.>ein.DieEinstellungenbeiderAuslieferungsindnachstehendgezeigt.

Eingangsmodus

DVI-D Audio Eingangsanschluss DisplayPort HDMI1 HDMI1-Eingangsanschluss HDMI2 HDMI2-Eingangsanschluss D-SUB[RGB], D-SUB[COMPONENT]

<D-SUB[KOMPONENTE]>

OPTION * Erweiterungssteckplatz

10 11 12

Audioeingangsanschluss (Werkseinstellung)

DisplayPort-Eingangsanschluss

Audio Eingangsanschluss

Zur Steckdose

1. DisplayPort-Ausgangsanschluss

2. HDMI1-Eingangsanschluss

3. HDMI2-Eingangsanschluss

4. DisplayPort-Eingangsanschluss

5. DVI-D-Eingangsanschluss

6. D-Sub-Eingangsanschluss

7. Audio Eingangsanschluss

8. Audio Ausgangsanschluss

9. RS-232C-Eingangsanschluss

10. RS-232C-Ausgangsanschluss

11. LAN-Anschluss

12. Anschluss für Steuerungseinheit

13. Netzkabelbuchse

DEUTSCH

* Wenn Sie den Erweiterungssteckplatz für die Erweiterung der Funktionen verwendet haben.

• DieBegriffeHDMIundHDMIHigh-DenitionMultimediaInterfacesowiedasHDMI-LogosindMarkenodereingetragene

Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

• DisplayPort ist ein eingetragenes Warenzeichen von Video Electronics Standards Assocation.

• Adobe, Acrobat, und Acrobat Reader sind in den USA und/oder anderen Ländern entweder geschützte Warenzeichen oder

Warenzeichen von Adobe Systems Incorporated.

• Alle andere Warenzeichen und Produktnamen sind Eigentum der jeweiligen Gesellschaften.

Page 38

Gehäuse für Fernbedienungssensor

Erster Monitor Zweiter Monitor

Erster Monitor: primär Zweiter Monitor: sekundär

Anschlüsse

Anschluss mehrerer Monitore

Mehrere Monitore können zu einem einzigen großen Bildschirm verbunden werden. [Beispiel]

(Im Lieferumfang des PN-ZR02 (optional) enthalten)

Zweiter Monitor

Sekundär

(Erweiterungsgerät)

ID-Nr.: 2

Dritter Monitor

Sekundär

(Erweiterungsgerät)

ID-Nr.: 3

* Installieren Sie den Fernbedienungssensor immer am

primären Monitor.

Verbindung mit Videokabel

Es können bis zu 25 Monitore* über eine serielle Verbindung verbunden werden.

*: Bis zu 4 Monitore, wenn das Videosignal mit HDCP

verschlüsselt ist.

Bis zu 4 Monitore, wenn der Eingangsmodus

des ersten Monitors D-SUB[COMPONENT]

<D-SUB[KOMPONENTE]>ist.

Bis zu 2 Monitore, wenn der Eingangsmodus des ersten

Monitors DisplayPort (MST) ist.

DisplayPortAusgangsanschluss

Erster Monitor

Primär

(Hauptgerät)

ID-Nr.: 1

Vierter Monitor

Sekundär

(Erweiterungsgerät)

ID-Nr.: 4

Verbindung über ein RS-232-Kabel

Wenn Sie mehrere Monitore über RS-232-Kabel in Serie miteinander verbinden, werden die Einstellungen vom primären Monitor (Hauptgerät) zu den sekundären Monitoren (Erweiterungsgeräte) übertragen und Sie können alle angeschlossenen Monitore über den primären Monitor bedienen.

Schließen Sie die RS-232-Kabel der Reihe nach an, wobei Sie mit dem ersten Monitor (primärer Monitor) beginnen. Werden die Monitore in anderer Reihenfolge angeschlossen, funktionieren Sie unter Umständen nicht korrekt.

RS-232C Ausgangsanschluss

Ungekreuzte RS-232-Kabel (im Handel erhältlich)

RS-232C Eingangsanschluss

Dritter Monitor: wird mit dem sekundären RS-232C Eingangsanschluss verbunden

RS-232C Ausgangsanschluss

Verbinden Sie in derselben Weise einen dritten Monitor und eventuelle weitere Monitore Es können bis zu 25 Monitore miteinander verbunden werden. (Die Anzahl der Monitore hängt von der Kabellänge und den Umgebungsbedingungen ab.)

DisplayPortEingangsanschluss

Zum DisplayPort-Ausgangsanschluss

DisplayPortEingangsanschluss

DisplayPort-Kabel, das 4K unterstützt (im Handel erhältlich)

zeigt die Signalrichtung an

Jedem Monitor muss eine eindeutige ID-Nr. zugewiesen sein. Verwenden Sie dazu die Tasten an der Rückseite des primären Monitors. Um ID-Nummern automatisch in der

Monitor

Reihenfolge beginnend mit dem primären

zuzuweisen,

legenSieimMenüSETUP<KONFIG.>unterIDSETTING <ID-EINSTELLUNG>fürdieEinstellungAUTOASSIGNID No.<AUTOM.ZUGEORDNETEID-Nr.>dieOptionON<EIN>

fest.

Page 39

Monitor in horizontaler

Monitor in vertikaler

Fixierschraube

Anschlüsse

Montieren der Steuerungseinheit

n

(optional) am Monitor

Wenn Sie den Monitor mit der Fernbedienung steuern möchten, benötigen Sie die Steuerungseinheit PN-ZR02 (optional). Befestigen Sie den Fernbedienungssensor wie in der folgenden Abbildung gezeigt.

Ausrichtung

Vorsicht

• Schalten Sie den Hauptnetzschalter beim Anschließen des Fernbedienungssensors aus.

• Die Monitore müssen über RS-232-Kabel in Serie miteinander verbunden sein.

Ausrichtung

4. Schließen Sie das Verbindungskabel für den Fernbedienungssensor am Anschluss für die Steuereinheit an.

Gehäuse für Fernbedienungssensor

Verbindungskabel

Anschluss für Steuerungseinheit

Einlegen der Batterien

1. Legen Sie Ihren Finger auf die mit ▲ gekennzeichnete

Position und ziehen Sie dann die Abdeckung ab.

1. Entfernen Sie den Aufkleber ( Befestigungsöffnung für die Fernbedienungssensor-

Box am Monitor.

2. Drehen Sie zum Montieren des Befestigungswinkels die Schraube in die Befestigungsöffnung für die

Fernbedienungssensor‑Box am Monitor ein.

3. Stellen Sie die Neigung des Fernbedienungssensors ein

und befestigen Sie ihn mit der Befestigungsschraube,

damit er die Signale von der Fernbedienung gut empfangen kann.

Befestigungsschraube

Neigungseinstellung

Befestigungswinkel

) von der

Gehäuse für Fernbedienungssensor

Befestigungsöffnung für die Fernbedienungssensor-Box

DEUTSCH

2. Beachten Sie die Anweisungen im Fachinneren und

legen Sie die Batterien (2 (R‑03 Batterien, d. h. Größe “AAA”, Mignonzelle)), (im Lieferumfang des PN‑ZR02

(optional) enthalten) richtig ein auf die Plus- (+) und Minus- (-) Seite achten.

3. Schließen Sie die Abdeckung.

Page 40

Ein- und ausschalten

Vorsicht

• Schalten Sie zuerst den Monitor und erst danach den PC

oder ein anderes Wiedergabegerät ein.

• Warten Sie zwischen dem Ein- und Ausschalten des

Hauptnetzschalters oder der Taste POWER immer

mindestens 5 Sekunden.

Ist der zeitliche Abstand zu kurz, kann es zu Fehlfunktionen

kommen.

Einschalten des Netzstroms

Hauptnetzschalter

Vorsicht

• Die Hauptstromversorgung muss mithilfe des

Hauptnetzschalters ein- und ausgeschaltet werden. Während der Hauptnetzschalter eingeschaltet ist, darf das Netzkabel nicht abgezogen/angeschlossen oder der Trennschalter ein- und ausgeschaltet werden.

• Für eine komplette elektrische Trennung muss der

Netzstecker abgezogen werden.

Ein- und ausschalten

Drücken Sie auf die Taste POWER, um die Stromversorgung ein- oder auszuschalten. Sie können die Stromversorgung auch ein- oder ausschalten, indem Sie auf der Fernbedienung die Taste MONITOR ON/ MONITOR OFF drücken.

Taste POWERBetriebs-LED

Status

Leuchtet grün Monitor eingeschaltet

Leuchtet orange

Grün blinkend

Betriebszustand des Monitors

Monitor ausgeschaltet

(Standby-Modus) Eingangssignal-Wartemodus

Page 41

Ein- und ausschalten

Einstellung des Betriebsmodus

Wenn der Monitor nach der Auslieferung ab Werk zum ersten Mal eingeschaltet wird, wird das Modus-Einstellfenster angezeigt. (1)Drücken Sie auf die Taste

NO <NEIN> auszuwählen.

(2)Drücken Sie auf die Taste ENTER. YES <JA>:

• OPERATIONMODE<BETRIEBSMODUS>istauf MODE1<MODUS1>gesetzt.

• OFFIFNOOPERATION<AUTOSYSTEMAUS>ist aufON<EIN>gesetzt,undPOWERSAVEMODE <ENERGIESPARMODUS>istaufON<EIN>gesetzt.

(Diese Einstellungen können nicht geändert werden.)

• Erfolgtmindestens4Stundenlangkeine Befehlseingabe,wechseltderMonitorautomatischin

den Standby-Modus.

• Verglichendamit,wennderPOWERSAVEMODE <ENERGIESPARMODUS>aufOFF<AUS>gesetzt

ist, ist der Stromverbrauch im Standby-Modus geringer, jedoch dauert die Aktivierung des Standby-Modus länger.

• WennsichderMonitorimStandby-Modusbendet,ist

die Steuerung über LAN deaktiviert.

• BendetsichderMonitorimStandby-Modus,können nurbestimmteRS-232C-Befehleverwendetwerden.

• BendetsichderMonitorimStandby-Modus,kann

die Anzeige des sekundären Monitors nicht über die

Fernbedienunggesteuertwerden.

NO <NEIN>:

• OPERATIONMODE<BETRIEBSMODUS>istauf MODE2<MODUS2>gesetzt.

• OFFIFNOOPERATION<AUTOSYSTEMAUS>ist aufOFF<AUS>gesetzt,undPOWERSAVEMODE <ENERGIESPARMODUS>istaufOFF<AUS>gesetzt.

(Diese Einstellungen können geändert werden.)

• Verglichendamit,wennderPOWERSAVEMODE <ENERGIESPARMODUS>aufON<EIN>gesetztist,

erfolgt die Aktivierung des Standby-Modus nach kürzerer Zeit, jedoch ist der Stromverbrauch im Standby-Modus höher.

Auch nach erfolgter Einstellung können Änderungen

mittelsOPERATIONMODE<BETRIEBSMODUS>

im Menü MONITOR vorgenommen werden. (Siehe

BEDIENUNGSANLEITUNG.)

oder , um YES <JA> oder

Einstellung von Datum/Uhrzeit

• MussdieZeitersteingestelltwerden,wennderMonitor

zum ersten Mal eingeschaltet wird, erscheint der

EinstellbildschirmfürDatum/Uhrzeit.StellenSiedasDatum unddieUhrzeitein.

DATE/TIME SETTING

01 01 17/00 00

OK:[ENTER] CANCEL:[RETURN]

1. Drücken Sie auf die Taste oder , um Datum und

Uhrzeitauszuwählen,unddrückenSieaufdieTaste

oder , um die Zahlenwerte zu ändern. Drücken Sie auf die Taste ENTER.

• StellenSiejetztdasDatumunddieUhrzeitein.

• DerBildschirmfürdieEinstellungdesDatumsbzw.der Uhrzeitschließtsichautomatisch,wenninnerhalbvon ca.15SekundenkeineBedienungerfolgt.Datumund UhrzeitkönnenmitDATE/TIMESETTING<EINSTELLUNG DATUM/ZEIT>imMenüSETUP<KONFIG.>eingestellt werden,wennderBildschirmfürdieEinstellungdes Datumsbzw.derUhrzeitverschwindet.

TIPPS

•

Geben Sie das Datum in der Reihenfolge “Tag/Monat/Jahr” ein.

• GebenSiedieZeitinder24h-Schreibweiseein.

• DieUhrwirdmithilfederinternenBatteriebetrieben.

•

WennbeimEinschaltendesGerätsdasFensterzur EinstellungvonUhrzeitundDatumerscheint,obwohlSie

Zeit und Datum bereits eingestellt haben, ist möglicherweise

dieinterneBatterieleer.WendenSiesichwegendes AustauschesderBatterieaneinenautorisiertenSHARPHändlerodereinautorisiertesSHARPServicecenter.

• GeschätzteLebensdauerderinternenBatterie:circa5

Jahre (abhängig von der Nutzung des Monitors)

• DieimGerätenthalteneBatteriewurdevorderAuslieferung

im Werk eingelegt. Es besteht daher die Möglichkeit, dass sie nicht so lange hält wie erwartet.

: :

:/ 20

DEUTSCH

Page 42

Technische Daten

Modell PN-V701 Leistungsaufnahme AC 100 V - 240 V, 4,2 A, 50/60 Hz Betriebstemperatur * 0°C bis 40°C Relative Luftfeuchtigkeit 20% bis 80% (Keine Kondensation) Stromverbrauch (Maximum) 380 W Abmessungen (ohne Vorsprünge) (mm) Ca. 1543,7 (W) x 122 (D) x 870,4 (H) Gewicht (kg) Ca. 37

PN-ZR02 (optional): Ca. 0,1

Die Temperaturbedingungen können sich ändern, wenn das Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehör empfohlenen Temperaturbedingungen.

Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Speziﬁkationen ohne vorherige

Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Wichtige Hinweise zur Befestigung

(Für SHARP-Händler und Servicetechniker)

•

Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 2 Personen zur Verfügung stehen.

• Verwenden Sie dazu eine Wandhalterung, die für die Befestigung des Monitors geeignet ist.

• Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des

Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B. Gips, dünnem Kunststoff usw.) bestehen, entsprechend zu verstärken.

•

Der Monitor und der Befestigungswinkel dürfen nur an einer Wand montiert werden, die mindestens das vierfache Gewicht des Monitors tragen kann. Wählen Sie das für Material und Wandstruktur jeweils am besten geeignete Befestigungsverfahren aus.

• Verwenden Sie die M6-Schrauben, die 8 bis 10 mm länger als die Dicke des Montagewinkel sind, zum Befestigen des VESA-

kompatiblen Montagewinkel.

8-10 mm

Schrauben (M6) Montagewinkel Monitor-Befestigung

• Verwenden Sie keinen Schlagschrauber.

• Halten Sie den Monitor beim Tragen an den Griffen. Den Monitor nicht oben, unten oder seitlich halten. Fassen Sie den

Monitor nicht am LCD-Panel an. Halten Sie den Monitor nicht so, dass der LCD-Bildschirm zum Boden zeigt. Das Gerät könnte dadurch beschädigt werden, oder Sie könnten sich dabei verletzen.

• Wenn der Monitor gestapelt wird, achten Sie bitte darauf, dass sich keine Last am Monitor beﬁndet.

• Überprüfen Sie nach der Befestigung des Monitors sorgfältig, dass der Monitor sicher befestigt ist und sich auf keinen Fall

von der Wand oder der Befestigungsvorrichtung lösen kann.

• Verwenden Sie für die Installation nur VESA-Bohrungen.

Page 43

Содержание

SERIAL No. 01234567

[РУССКИЙ]

ВАЖНАЯ ИНФОРМАЦИЯ ...............................................1

УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP ...............1

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ........................2

Инструкции по безопасности .......................................3

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ .....4

Комплектные принадлежности....................................5

Соединения .....................................................................5

Прочитайте руководства c компакт-диска. (Для просмотра руководств необходим Adobe Acrobat Reader.)

Включение/выключение питания ...............................8

Спецификации ..............................................................10

Меры предосторожности при креплении (Для дилеров и инженеров по обслуживанию SHARP)

...10

ВАЖНАЯ ИНФОРМАЦИЯ

ПРЕДОСТЕРЕЖЕНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

НЕ ПОДВЕРГАЙТЕ ДАННОЕ ИЗДЕЛИЕ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ.

ВНИМАНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ОТКРЫВАТЬ

ВНИМАНИЕ! НЕ УДАЛЯЙТЕ КРЫШКУ, ЧТОБЫ

СНИЗИТЬ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. ВНУТРИ ПРИБОРА НЕТ ДЕТАЛЕЙ, КОТОРЫЕ МОГУТ ОБСЛУЖИВАТЬСЯ ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ СЕРВИСНЫХ ЦЕНТРОВ.

Знак молнии со стрелкой на конце внутри треугольника предупреждает пользователя о наличии внутри корпуса неизолированного “опасного напряжения” такой величины, что оно представляет угрозу поражения электрическим током для людей.

Восклицательный знак внутри треугольника предупреждает пользователя о наличии важных инструкций по эксплуатации и использованию (сервису) в литературе, которая поставляется в комплекте с изделием.

Во исполнение Статьи 5 Закона Российской Федерации “О защите прав потребителей”, а также Указа Правительства Российской Федерации №720 от 16 июня 1997 г. устанавливается срок службы данной модели – 5 лет с момента производства при условии использования в строгом соответствии с инструкцией по эксплуатации и применяемыми техническими стандартами.

Импортер в России: ООО «Шарп Электроникс Раша» Адрес: Россия, 105120, Москва, 2-й Сыромятнический пер., 1 Телефон: +7-495-899-00-77

Класс защиты от поражения электрическим током I

Дата производства указана в серийном номере:

Благодарим вас за приобретение ЖК монитора SHARP. Для обеспечения безопасности и многолетней беспроблемной эксплуатации приобретенного вами изделия внимательно прочтите правила по технике безопасности перед тем, как начать его эксплуатацию.

УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP

Год

7: 2017 8: 2018

...

0: 2020 1: 2021

...

РУССКИЙ

Месяц

1: Январь

...

9: Сентябрь 0: Октябрь X: Ноябрь Y: Декабрь

Page 44

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Электричество используется для выполнения многих полезных функций, но оно также может причинять травмы персоналу и быть причиной повреждения имущества в случае неправильного обращения с ним. Данное изделие спроектировано и произведено с обеспечением максимальной безопасности. Однако неправильная эксплуатация может привести к поражению электрическим током и/или возникновению пожара. В целях предотвращения потенциальной угрозы соблюдайте следующие инструкции по установке, эксплуатации и чистке данного изделия. Для обеспечения вашей безопасности и увеличения срока эксплуатации вашего ЖК монитора внимательно прочтите следующие правила, прежде чем приступать к эксплуатации данного изделия.

1. Прочтите инструкции – Прежде чем начать эксплуатацию изделия, необходимо прочесть и понять все инструкции по его эксплуатации.

2. Храните данное руководство в надежном месте – Данные инструкции по безопасности и эксплуатации следует хранить в надежном месте, чтобы можно было обратиться к ним впоследствии.

3. Подчиняйтесь предостережениям – Все предостерегающие надписи и знаки, имеющиеся на изделии и в инструкции, должны строго соблюдаться.

4. Следуйте инструкциям – Необходимо следовать всем инструкциям по эксплуатации.

5. Чистка – Прежде чем приступать к чистке изделия, необходимо достать вилку из розетки питания. Для чистки изделия необходимо использовать сухую тряпку. Запрещается использовать для этих целей жидкие или аэрозольные чистящие средства. Не используйте загрязненную ткань. Этим вы можете повредить устройство.

6. Принадлежности – Запрещается использовать принадлежности, не рекомендованные производителем данного изделия. Использование других принадлежностей может стать причиной несчастных случаев.

7. Вода и влага – Запрещается использовать изделия возле источников воды. Не размещайте монитор в месте, где на него может попасть вода. При размещении обратите внимание на оборудование, использующее в работе воду, например, кондиционер.

8. Вентиляция – Вентиляционные отверстия и другие отверстия в корпусе прибора предназначены для вентиляции.

Запрещается закрывать или блокировать эти вентиляционные отверстия или другие отверстия, поскольку

недостаточная вентиляция может привести к перегреву и/или сокращению срока службы изделия. Запрещается устанавливать изделие на софу, ковер или другие аналогичные поверхности, поскольку они могут заблокировать вентиляционные отверстия. Запрещается устанавливать изделие в закрытых пространствах, таких как книжный шкаф или полка, если там не обеспечена надлежащая вентиляция, за исключением случаев, когда это предусмотрено в инструкции производителя.

9. Защита шнура питания – Шнур питания должен размещаться таким образом, чтобы на него не наступали люди и не устанавливались какие-либо предметы.

10. ЖК панель, которая используется в данном изделии, изготавливается из стекла. Следовательно, она может разбиться в случае, если изделие уронят или нанесут по нему удар. Проявляйте осторожность, чтобы вас не повредили осколки разбитого стекла в случае, если ЖК панель будет разбита.

11. Перегрузка – Запрещается перегружать розетки питания и/или удлинительные кабели. Перегрузка может привести к пожару или поражению электрическим током.

12. Попадание внутрь корпуса предметов и жидкостей – Категорически запрещается вставлять какие-либо предметы внутрь изделия через вентиляционные или другие отверстия. Внутрь изделия подается высокое напряжение, поэтому просовывание в его корпус через отверстие какого-либо предмета может привести к поражению электрическим током и/или короткому замыканию некоторых деталей.

По той же причине запрещается допускать попадание внутрь изделия воды или других жидкостей.

13. Обслуживание – Запрещается заниматься обслуживанием изделия самостоятельно. Если вы будете снимать крышки, то можете подвергнуться воздействию высокого напряжения и других опасных факторов. Обратитесь к квалифицированному обслуживающему персоналу для выполнения обслуживания.

14. Ремонт – Если произойдет что-либо из перечисленного ниже, извлеките из розетки питания вилку шнура питания и обратитесь к квалифицированному обслуживающему персоналу за выполнением необходимых ремонтных работ. а. Поврежден шнур питания или вилка. b. В случае попадания в изделие жидкости или каких-либо других предметов. c. Когда изделие попало под дождь или в воду. d. Когда изделие не работает так, как это описано в инструкции по эксплуатации. Запрещается трогать органы управления помимо тех, что описаны в инструкциях по эксплуатации. Неправильная

регулировка органов управления, которая не описана в инструкциях, может привести к повреждениям, для устранения которых зачастую требуется привлекать квалифицированных специалистов, которым приходится

выполнять большой объем работ по регулировке. e. В случае, если изделие уронили или повредили. f. В случае, если в рабочем изделии наблюдаются какие-либо отклонения. Явные отклонения в работе изделия

указывают на то, что требуется его обслуживание.

15. Запасные детали — Если для изделия потребуются запасные детали, убедитесь в том, что выполняющий обслуживание человек использует запасные детали, указанные производителем или аналогичные детали с такими же характеристиками и производительностью, как и оригинальные. Использование деталей, не рекомендованных производителем, может привести к возгоранию, поражению электрическим током или созданию других опасных ситуаций.

16. Проверки безопасности — После завершения работ по обслуживанию или ремонту попросите техника по обслуживанию произвести проверку безопасности, чтобы убедиться, что изделие находится в надлежащем рабочем состоянии.

17. Крепление на стену — При креплении изделия на стену необходимо убедиться в том, что оно установлено с использованием метода, рекомендованного его производителем.

18. Источники тепла — Держите изделие вдали от источников тепла, таких как радиаторы, нагреватели, плиты и другое оборудование, генерирующее тепло (включая усилители).

19. Батарейки — Неправильное использование батареек может привести к их взрыву или возгоранию. Протекание батареек может вызвать коррозию оборудования, испачкать ваши руки или повредить одежду. Чтобы избежать подобных проблем, строго выполняйте перечисленные ниже требования техники безопасности:

• Используйте только рекомендуемый тип батареек.

• В соответствии с инструкциями в отсеке для батареек вставьте поставляемые батарейки, правильно сориентировав

их стороны с знаками (+) и (-).

• Не используйте одновременно старые и новые батарейки.

Page 45

• Не используйте батарейки различных типов. Напряжение батареек одинаковой формы может отличаться.

• Оперативно заменяйте разрядившуюся батарейку новой.

• Если вы предполагаете не пользоваться пультом дистанционного управления длительное время, извлеките из него батарейки.

• Если жидкость из батарейки попала на вашу кожу или одежду, немедленно и тщательно промойте их. Если

жидкость попала вам в глаза, тщательно промойте их, но не трите, и немедленно обратитесь к врачу. Попадание жидкости из батарейки в глаза или на одежду может вызвать раздражение кожи или повредить глаз.

20. Использование монитора не должно сопровождаться созданием фатальных угроз или же опасностей, которые могут непосредственно привести к смерти, получению травм, серьезных физических повреждений или потерь, включая управление ядерной реакцией в ядерных установках, медицинских системах поддержания жизни, а также управление запусками ракет в системах вооружений.

21. Не следует в течение длительного времени находиться в контакте с нагревающимися деталями изделия. Это может привести к возникновению низкотемпературных ожогов.

22. Не изменяйте этот продукт.

ПРЕДУПРЕЖДЕНИЕ:

Данное изделие соответствует нормам класса «А». В домашних условиях оно может вызывать радиопомехи, в случае возникновения которых может потребоваться принятие соответствующих мер. Аппарат с конструкцией КЛАССА I следует подключать к ОСНОВНОЙ розетке, соединенной с защитным заземлением.

С целью выполнения требований электромагнитной совместимости (ЭМС), используйте экранированные кабели для подключения к следующим разъемам: входной разъем HDMI, входной разъем D-sub, входные/выходные разъемы RS232C, входной разъем DVI-D и входные/выходные разъемы DisplayPort.

Если монитор установлен на недостаточно стабильной поверхности, это может быть опасным, так как он может упасть. Многие травмы, особенно детей, можно предотвратить с помощью следующих простых мер предосторожности:

• использование настенных кронштейнов или опор, рекомендованных производителем монитора;

• использование только тех предметов мебели, которые могут выдержать вес монитора;

• монитор не должен нависать над краем предмета мебели, на котором он установлен;

• монитор не следует устанавливать на высокие предметы (например, шкафы или стеллажи) без соответствующего крепления предмета мебели и монитора к подходящей основе;

• монитор не следует ставить на ткань или другие материалы, находящиеся между монитором и предметом мебели;

• объясняйте детям, что забираться на мебель, чтобы достать до монитора или его частей, может быть опасно.

• Это оборудование не предназначено для использования в местах, где вероятно присутствие детей без присмотра.

Особые меры безопасности для детей

- Не позволяйте детям забираться на монитор или играть рядом с ним.

- Не устанавливайте монитор на мебели, которая может использоваться в качестве ступеней (например, комод).

- Помните, что дети выражать бурные эмоции во время просмотра программ, особенно на огромном мониторе. Монитор следует устанавливать в месте, где дети не смогут его двигать, тянуть или уронить.

- Все шнуры и кабели должны быть подведены таким образом, чтобы любопытные дети не могли их тянуть и хвататься за них.

Инструкции по безопасности

- Запрещается использовать монитор в запыленных местах, местах с высокой влажностью или же там, где монитор может соприкасаться с маслами или паром. Монитор нельзя использовать в присутствии едких газов (диоксида серы, сероводорода, диоксида азота, хлора, аммиака, озона и т.п.), поскольку это может стать причиной возгорания.

- Следите за тем, чтобы монитор не соприкасался с водой или другими жидкостями. Следите за тем, чтобы никакие предметы, такие как скрепки для бумаги, иголки, заколки, не попадали внутрь корпуса монитора, поскольку это может стать причиной пожара или привести к поражению электрическим током.

- Запрещается устанавливать монитор сверху неустойчивых предметов или же в местах, где не гарантируется его безопасность. Запрещается подвергать монитор воздействию сильных ударов или вибрации. Если монитор упадет или опрокинется, это может его повредить.

- Запрещается использовать монитор вблизи нагревательного оборудования или в тех местах, где он может подвергаться воздействию высокой температуры, поскольку это может привести к его избыточному нагреву и, как результат, к возгоранию.

- Не используйте монитор в местах, где на него могут попадать солнечные лучи. Эксплуатация под прямыми солнечными лучами несет опасность деформации корпуса монитора и его неисправности.

- Обязательно полностью удалите всю пыль и мусор, скопившиеся в вентиляционном отверстии. Накопление пыли в вентиляционном отверстии может привести к чрезмерному нагреванию, возникновению пожара или неполадок в работе.

- В качестве стандартной процедуры рекомендуется раз в год очищать внутреннюю часть корпуса монитора. Накопление пыли внутри корпуса монитора может привести к чрезмерному нагреванию, возникновению пожара или неполадок в работе. Рекомендуем обратиться к авторизованному представителю или в сервисный центр SHARP для очистки внутренней части монитора.

- Розетка питания должна находиться вблизи оборудования таким образом, чтобы к ней обеспечивался беспрепятственный доступ.

Сетевой шнур

- Используйте только тот шнур питания, который поставляется вместе с монитором.

- Запрещается повреждать сетевой шнур или ставить на него тяжелые предметы, растягивать его или сильно изгибать. Его также нельзя наращивать. Повреждение шнура может привести к пожару или поражению электрическим током.

- Не используйте шнур питания с блоком розеток. Наращивание шнура питания может привести к пожару по причине его перегрева.

- Запрещается вынимать или вставлять вилку сетевого шнура в розетку мокрыми руками. Это может привести к поражению электрическим током.

- Извлекайте вилку шнура питания из розетки, если изделие не эксплуатируется длительное время.

- Запрещается чинить шнур питания в случае его поломки или нарушений в работе. Обратитесь за помощью к обслуживающему персоналу.

РУССКИЙ

Page 46

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ

Крепление зажима кабеля

• Монитор предназначен для эксплуатации в помещении.

• Требуется крепежный кронштейн, совместимый со стандартом VESA.

• Поскольку монитор имеет большой вес, проконсультируйтесь с дилером перед его установкой, снятием или перемещением.

• Крепление монитора к стене требует специальных навыков, поэтому такая работа должна выполняться специалистами компании SHARP. Вам не следует предпринимать попыток сделать эту работу самостоятельно. Наша компания не несет какой-либо ответственности за несчастные случаи или травмы, вызванные плохим монтажом или неправильным обращением.

• Монитор должен использоваться перпендикулярно по отношению к поверхности, на которой он установлен.

• Данный монитор должен эксплуатироваться при температуре окружающей среды от 0°C до 40°C.

• Избегайте окружающей среды с высокой температурой.

Если сложно обеспечить достаточное пространство

по той или иной причине, например, из-за того, что монитор устанавливается внутри кожуха, или из-за того, что температура окружающей среды выходит за диапазон от 0°C до 40°C, установите вентилятор или примите другие меры для того, чтобы температура окружающей среды находилась в пределах требуемого диапазона.

• Температурные условия могут отличаться при использовании монитора с дополнительным оборудованием, рекомендованным SHARP. В подобных случаях следует ознакомиться с температурными условиями, рекомендованными производителем дополнительного оборудования.

• Запрещается блокировать вентиляционные отверстия монитора. Рост температуры внутри корпуса монитора может привести к его неправильному функционированию.

• Запрещается размещать монитор на устройствах, генерирующих тепло.

• При установке монитора в вертикальной ориентации придерживайтесь следующих рекомендаций. Несоблюдение этих рекомендаций может привести к возникновению неисправностей.

- Чтобы установить монитор в горизонтальной

ориентации, поверните его на 90 градусов вправо.

- Установите PORTRAIT/LANDSCAPE INSTALL

<ВЕРТ./ ГОРИЗОНТ. УСТАНОВКА> в меню MONITOR <МОНИТОР> в PORTRAIT <ПОРТРЕТ>. (Cм. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.)

- Обязательно закрепите шнур питания (входит в

комплект) в месте прикрепления зажима кабеля при помощи соответствующего прилагаемого зажима. При зажиме шнура питания, старайтесь не подвергать воздействию шнур питания. Не перегибайте шнур питания чрезмерно.

Шнур питания (

входит в комплект

Зажим кабеля

• Видеостена должна состоять из мониторов только одной и той же модели. Не используйте данный монитор в составе видеостены с мониторами других моделей.

)

Page 47

Комплектные принадлежности

В случае отсутствия какого-либо компонента, свяжитесь со своим дилером.

Монитор с жидкокристаллическим дисплеем: 1



Зажим кабеля: 4



Зажим кабеля (с клипсой): 2



Шнур питания



Компакт-диск (Компакт-диск с сервисными программами для Windows): 1



Руководство по установке (это руководство): 1



Закрывающая наклейка крепежного отверстия блока приема сигналов датчика дистанционного управления: 2



* Пульт дистанционного управления поставляется с комплектом дистанционного управления PN-ZR02 (опция). * Права собственности на программы, содержащиеся на компакт-диске с утилитами, принадлежат корпорации SHARP

Corporation. Запрещается воспроизводить их без ее разрешения. * Для защиты окружающей среды! Запрещается выбрасывать батарейки в домашний мусор. Следуйте инструкциям по утилизации, действующим там,

где вы проживаете.

Соединения

Внимание

• Проверьте, что вы выключили главный выключатель питания и вынули вилку из розетки питания, прежде чем

присоединять/отсоединять кабели. Также прочтите руководство пользователя того оборудования, которое будет

подсоединяться.

• Будьте внимательны и не перепутайте при подсоединении кабелей входной и выходной разъемы. Если кабели,

подсоединенные к входному и выходному разъемам, будут случайно перепутаны, это может стать причиной

возникновения неисправностей и других проблем.

78 9

ПОДСКАЗКИ

• Определите входной аудиотерминал для использования в каждом режиме входа в AUDIO SELECT <ВЫБРАТЬ АУДИО

ВХОД> в меню SETUP <УСТАНОВКА>. Указанные ниже параметры настройки устанавливаются на заводе.

Режим ввода

DVI-D Входной разъем аудио

DisplayPort Входной разъем DisplayPort HDMI1 Входной разъем HDMI1 HDMI2 Входной разъем HDMI2

D-SUB[RGB], D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>

OPTION * Слот расширения

10 11 12

Шнур питания (входит в поставку)

Для розетки питания

Входной разъем аудио (настройка по умолчанию)

Входной разъем аудио

1. Выходной разъем DisplayPort

2. Входной разъем HDMI1

3. Входной разъем HDMI2

4. Входной разъем DisplayPort

5. Входной разъем DVI‑D

6. Входной разъем D‑sub

7. Входной разъем аудио

8. Выходной разъем аудио

9. Входной разъем RS‑232C

10. Выходной разъем RS‑232C

11. Разъем LAN

12. Разъем комплекта дистанционного управления

13. Входной разъем питания переменного тока

РУССКИЙ

* Если вы использовали слот расширения для расширения функций.

• Термины HDMI и HDMI High-Denition Multimedia Interface и Логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.

• DisplayPort является зарегистрированной торговой маркой Video Electronics Standards Association.

• Adobe, Acrobat и Acrobat Reader – это либо зарегистрированные торговые марки, или торговые марки Adobe Systems Incorporated в США и/или других странах.

• Все другие бренды и названия продуктов являются торговыми марками и зарегистрированными торговыми марками соответствующих владельцев.

Page 48

Блок приема сигналов датчика дистанционного

Первый монитор Второй монитор

Первый монитор: первостепенный Второй монитор: второстепенный

Соединения

Подключение нескольких мониторов

Мониторы можно расположить рядом и использовать в качестве одного большого экрана. [Пример]

управления (Поставляется вместе с комплектом дистанционного управления PN-ZR02 (опция))

Второй монитор Второстепенный

(дополнительный монитор)

ID-номер: 2

Третий монитор

Второстепенный

(дополнительный монитор)

ID-номер: 3

* Всегда устанавливайте блок приема сигналов датчика

дистанционного управления на первостепенный монитор.

Подключение при помощи видеокабеля

Можно соединить до 25 мониторов в последовательную цепочку.

*: До 4 мониторов, если для видеосигнала используется

система кодирования HDCP.

До 4 мониторов, если режим входа первого монитора

D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>.

До 2 мониторов, если режим входа первого монитора

DisplayPort (MST).

Первый монитор Первостепенный

(основной монитор)

ID-номер: 1

Четвертый монитор

Второстепенный

(дополнительный монитор)

ID-номер: 4

Подключение при помощи кабеля RS‑232

n

В случае подключения мониторов в последовательной цепочке при помощи кабелей RS-232 настройки с первостепенного (основного) монитора копируются на вторичный (дополнительный) монитор, что позволяет при помощи первостепенного монитора управлять всеми остальными.

Подключите один за другим кабели RS-232, начиная с первого (первостепенного) монитора. Если мониторы будут подключены в другом порядке, они могут не работать должным образом.

Выходной разъем RS-232C

в продаже прямой кабель RS-232 (производятся серийно)

Входной разъем RS-232C

вторичному входному разъему RS-232C

Третий монитор: подключается к

Выходной разъем RS-232C

Выходной разъем DisplayPort

Входной разъем DisplayPort

К Выходной разъем DisplayPort

отображает поток сигналов

Входной разъем DisplayPort

Кабель DisplayPort с поддержкой 4K (производятся серийно)

Аналогичным образом подсоедините к третьему и последующим мониторам. Возможно подключение до 25 мониторов. (В зависимости от длины используемого кабеля и места установки.)

При этом необходимо указать ID-номер для каждого монитора. Выполните эту операцию при помощи кнопок на задней панели первостепенного монитора. Для присвоения IDномеров мониторов автоматически в порядке, начиная с первостепенного, в меню SETUP <УСТАНОВКА> в разделе ID SETTING <ПАРАМЕТРЫ ID> установите для AUTO ASSIGN ID No.<АВТОМ. ПРИСВОИТЬ ID НОМЕР> значение ON <ВКЛ>.

Page 49

Для монитора в

Упорный винт

Соединения

Монтаж комплекта дистанционного

n

управления (опция) на монитор

Для управления монитором с использованием пульта дистанционного управления требуется комплект дистанционного управления PN-ZR02 (опция). Установите блок приема сигналов датчика дистанционного управления, как указано на рисунке ниже.

горизонтальной ориентации

Внимание

• При установке блока приема сигналов датчика дистанционного управления необходимо ОТКЛЮЧИТЬ монитор от сети питания.

• Требуется подключение мониторов вместе в последовательной цепочке при помощи кабеля RS-232.

вертикальной ориентации

4. Вставьте соединительный кабель блока приема сигналов датчика дистанционного управления в разъем комплекта дистанционного управления.

Блок приема сигналов датчика дистанционного управления

Соединительный кабель

Разъем комплекта дистанционного управления

Установка батареек

1. Положите палец на часть, обозначенную ▲, а затем снимите крышку.

1. Снимите наклейку ( приема сигналов датчика дистанционного управления монитора.

2. Закрепите крепежный кронштейн, завинтив крепежный винт в крепежном отверстии блока приема сигналов датчика дистанционного управления монитора.

3. Отрегулируйте угол блока приема сигналов датчика дистанционного управления и закрепите его при помощи фиксирующего винта таким образом, чтобы он мог точно принимать сигналы.

Крепежный винт

Кронштейн крепления

) с крепежного отверстия блока

Установка угла

Блок приема сигналов датчика дистанционного управления

Крепежное отверстие блока приема сигналов датчика дистанционного управления

2. В соответствии с инструкциями в отсеке для батареек вставьте батарейки (R‑03 (тип “AAA”), 2 шт.) (поставляются вместе с комплектом дистанционного управления PN‑ZR02 (опция)), правильно сориентировав их стороны со знаками (+) и (‑).

3. Закройте крышку.

РУССКИЙ

Page 50

Включение/выключение питания

Внимание

• Включите монитор до того, как будет включен компьютер или устройство воспроизведения.

• При отключении питания главным выключателем питания или кнопкой POWER повторное включение должно осуществляться не раньше чем через 5 секунд. Небольшой интервал может привести к возникновению неисправности.

Подключение электропитания

Главный выключатель питания

Внимание

• Питание должно включаться и выключаться с помощью основного выключателя. Не подсоединяйте/ отсоединяйте шнур питания и не меняйте положение выключателя, когда основной выключатель питания находится во включенном положении.

• Для полного отключения питания выдерните шнур питания.

Включение/выключение питания

Нажмите кнопку POWER для включения или выключения питания. Включать или выключать питание можно также клавишей MONITOR ON/MONITOR OFF на дистанционном пульте управления.

LED- индикатор питания

Состояние Статус монитора

Зеленое свечение Питание вкл. Оранжевое свечение

Мигает зеленым цветом

Питание выкл. (Режим ожидания)

Режим ожидания входного сигнала

Кнопка POWER

Page 51

Включение/выключение питания

Установка режима

Когда монитор включен первый раз после отгрузки с завода, будет отображен экран установки режима.

(1) Нажмите на кнопки

NO <НЕТ>. (2) Нажмите на кнопку ENTER. YES <ДА>:

• OPERATION MODE <РАБОЧИЙ РЕЖИМ> установлен на MODE1 <РЕЖИМ1>.

• Опция OFF IF NO OPERATION <ВЫКЛ. ПРИ НЕИСПОЛЬЗ.> установлен на ON <ВКЛ>, а POWER SAVE MODE <ЭНЕРГОСБЕРЕГАЮЩИЙ РЕЖИМ> установлен на ON <ВКЛ>. (Эти настройки не могут быть изменены.)

• Если нет работы в течение 4 часов или более, монитор автоматически входит в режим ожидания.

• По сравнению со случаем, когда для POWER SAVE MODE <ЭНЕРГОСБЕРЕГАЮЩИЙ РЕЖИМ> установлено значение OFF <ВЫКЛ>, потребление тока уменьшено когда монитор находится в режиме ожидания, но время запуска из режима ожидания становится больше.

• Когда монитор находится в режиме ожидания, управление через LAN будет выключено.

• Когда монитор находится в режиме ожидания, можно использовать только некоторые команды RS-232C.

• Когда монитор находится в режиме ожидания, пульт дистанционного управления не может использоваться для управления отображением вторичного монитора.

NO <НЕТ>:

• OPERATION MODE <РАБОЧИЙ РЕЖИМ> установлен на MODE2 <РЕЖИМ2>.

• Опция OFF IF NO OPERATION <ВЫКЛ. ПРИ НЕИСПОЛЬЗ.> установлен на OFF <ВЫКЛ>, а POWER SAVE MODE <ЭНЕРГОСБЕРЕГАЮЩИЙ РЕЖИМ> установлена на OFF <ВЫКЛ>. (Эти настройки могут быть изменены.)

• По сравнению со случаем, когда для POWER SAVE MODE <ЭНЕРГОСБЕРЕГАЮЩИЙ РЕЖИМ> установлено значение ON <ВКЛ>, время запуска из режима ожидания будет меньше, но в режиме ожидания будет потребляться больше электроэнергии.

Даже после настройки возможно сделать изменения, используя пункт OPERATION MODE <РАБОЧИЙ РЕЖИМ>, находящейся в меню MONITOR <МОНИТОР>. (Cм. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.)

или для выбора YES <ДА> или

Настройка даты/времени

• Если требуется ввести время при первом включении монитора, появляется экран настройки даты/времени. Установите дату и время.

DATE/TIME SETTING

01 01 17/00 00

OK:[ENTER] CANCEL:[RETURN]

1. Нажмите на кнопку или для выбора даты

и времени и нажимайте на кнопку изменения цифровых значений.

2. Нажмите на кнопку ENTER.

• Обязательно установите дату и время.

• Экран настройки даты/времени закроется автоматически, если в течение 15 секунд не выполняется каких-либо действий. После закрытия экрана настройки даты/времени дату и время можно установить с помощью DATE/TIME SETTING <УСТАНОВКА ДАТЫ/ ВРЕМЕНИ> из меню SETUP <УСТАНОВКА>.

ПОДСКАЗКИ

•

Установите дату в формате:

•

Установите время в 24-часовом формате.

•

Часы питаются от внутреннего аккумулятора.

•

Если время уже установлено, но при включении

: :

:/ 20

или для

“День/Месяц/Год”.

питания появляется экран настройки даты/ времени, возможно, что внутренний аккумулятор разряжен. Для замены аккумулятора обратитесь к представителю или в сервисный центр SHARP.

•

Расчетный срок службы внутреннего аккумулятора: около 5 лет (в зависимости от эксплуатации монитора)

•

Аккумулятор, поставляемый вместе с монитором, был установлен на заводе и поэтому его срок службы может быть меньше стандартного.

РУССКИЙ

Page 52

Спецификации

Модель PN-V701 Требование к электропитанию AC 100 В - 240 В, 4,2 A, 50/60 Гц Рабочая температура * 0°C - 40°C Рабочая влажность 20% - 80% (без конденсации) Температура хранения от -20°C до 60°C Относительная влажность хранения 10% ~ 90% (не допускаются хранение и транспортировка в состоянии

конденсации) Срок хранения не установлен. Потребляемая мощность (максимум) 380 Вт Размеры (исключая выступы) (мм) Прибл. 1543,7 (Ш) x 122 (Г) x 870,4 (В) Вес (кг) Прибл. 37

PN-ZR02 (опция): Прибл. 0,1

* Температурные условия могут отличаться при использовании монитора с дополнительным оборудованием, рекомендованным

SHARP. В подобных случаях следует ознакомиться с температурными условиями, рекомендованными производителем дополнительного оборудования.

В соответствии с нашей политикой постоянного улучшения наших изделия, корпорация SHARP оставляет за собой право вносить изменения в дизайн и спецификации изделия без предварительного уведомления.Указанные значения технических характеристик являются номинальными значениями среднестатистического прибора. Возможны некоторые отклонения от этих значений у отдельных приборов.

Меры предосторожности при креплении

(Для дилеров и инженеров по обслуживанию SHARP)

• При установке, снятии или перемещении монитора следует убедиться, что эту работу выполняют не менее 2 человек.

• Убедитесь, что вы используете настенный кронштейн, спроектированный или предназначенный для крепления данного монитора.

•

Данный монитор проектировался для установки на бетонные стены или колонны. Для крепления к конструкциям из других материалов, таких как оштукатуренные стены/тонкие пластмассовые панели/ деревянные панели, необходимо до установки выполнить определенные работы по их укреплению.

•

Данный монитор и крепежные кронштейны должны устанавливаться на стену, которая может выдержать как минимум 4-кратный вес монитора. Установку необходимо выполнять, используя подходящий для материала и конструкции метод.

• Для крепления кронштейнов, совместимых со стандартом VESA, следует использовать винты М6, длина которых на 8–10 мм больше толщины крепежного кронштейна.

8-10 мм

Винты (М6) Крепежные кронштейн Крепление монитора

• Запрещается использовать ударные инструменты.

• При перемещении монитора обязательно держите его за ручки. Не держите монитор сверху, снизу и за края. Не держите монитор за ЖК панель. Не поворачивайте ЖК панель монитора к земле. Это может привести к повреждению изделия, его неисправности или к травмированию людей.

• При установке монитора в месте, в котором над ним будут находиться другие предметы или устройства, следует избегать нагрузки на монитор.

• После установки убедитесь в том, что монитор надежно закреплен на стене и в креплении.

• Запрещается использовать какие-либо другие отверстия для крепежных винтов, за исключением отверстий VESA.

Page 53

MEMO

Page 54

MEMO

Page 55

Page 56

Printed in China

Imprimé en Chine

Impreso en China Gedruckt in China

Отпечатано в Китае

17G YT1 TINSM1419MPZZ(1)
