NU-Serie R1H (60 Zellen)

235 | 2 3 0 | 2 25 | 2 20 W

Monokristalline Silizium-Photovoltaikmodule

Solarstrom – ja bitte!

Weil er das Klima schützt.

Innovationen vom
Photovoltaikpionier

Als Solarspezialist mit
mehr als 50 Jahren
Erfahrung in der Photo­voltaik (PV) trägt Sharp
entscheidend zu weg ­weisenden Fort schritten in
der Solartechnologie bei.

Sharp Photovoltaikmodule
der NU-Serie sind für Ein­satzbereiche mit hohem
Leistungsbedarf ausgelegt.
Diese monokristallinen Qua­litäts-Module produzieren
selbst unter anspruchsvollen
Einsatzbedingungen einen
dauerhaften, zuverlässigen
Ertrag.

Sämtliche Modultypen der Sharp NU-Serie
bieten technisch wie wirtschaftlich eine
optimale Systemintegration und eignen
sich für die Montage in netzgekoppelten
PV-Anlagen.

Zertifikate und Zulassungen

Produktmerkmale

■

Hochleistungs-Photovoltaikmodule aus mono kristallinen (156,5 mm)²

Silizium-Solar zellen mit Modulwirkungsgraden bis zu 14,3 %.

■

Garantierte positive Leistungstoleranz von 0 bis +5 %.

Es werden nur Module geliefert, die in der Produktion mindestens
die spezifizierte Leistung oder mehr erreicht haben.

■

Die Leistungssortierung erfolgt in 5-Watt-Schritten.

■

Verbesserte Temperaturkoeffizienten für weniger Leistungsverluste

bei höheren Temperaturen.

■

Hohe Effizienz auch bei geringerer Einstrahlung.

Qualität von Sharp

Der Qualitätsanspruch von Sharp Solar setzt Maßstäbe.

Ständige Kontrollen garantieren eine gleichbleibend hohe Qualität.
Jedes Modul wird optisch, mechanisch und elektrisch geprüft.
Sie erkennen es am Original Sharp Label, der Seriennummer und
der Sharp Garantie:

■

5 Jahre Produktgarantie

■

10 Jahre Leistungsgarantie auf eine Leistungsabgabe von 90 %

■

25 Jahre Leistungsgarantie auf eine Leistungsabgabe von 80 %

Die detaillierten Garantiebedingungen sowie weiterführende
Informationen erhalten Sie unter www.sharp.de/solar.

Alle Module sind getestet und zertifiziert nach

■

IEC/EN 61215 und IEC/EN 61730, Anwendungsklasse A

■

Schutzklasse II

■

CE

Sharp ist zertifiziert nach

■

ISO 9001:2008 und ISO 14001:2004

Deutschland: INFO-HOTLINE Mo.–Fr. von 8–20 Uhr 01805 / 01 52 22

Österreich: INFO-HOTLINE Mo.–Fr. von 8–20 Uhr 0820 / 40 06 40 (0,145 € / Min.)

|

INFO-FAX 01805 / 38 32 38 (0,14 € / Min. aus dem deutschen Festnetz, max. 0,42 € / Min. aus dem deutschen Mobilfunknetz)

|

INFO-FAX 0 8 2 0 / 2 4 6 2 5 9 (0,145 € / Min. aus dem Festnetz Österreichs, Anrufe aus dem Mobilfunknetz ggf. teurer)

Stand: Juni 2011

Elektrische Daten (STC)

NU-235R1H NU-230R1H NU -225R1H NU -220R1H

Nennleistung P

Leerlaufspannung V

Kurzschlussstrom I

Spannung bei maximaler Leistung V

Strom bei maximaler Leistung I

Wirkungsgrad Modul

STC = Standard-Testbedingungen: Eins trahlung 1.000 W/m², AM 1,5, Zelltemperatur 25 °C.
Die elektrischen Eigenschaften liegen innerhalb von ±10 % der angegebenen Werte für Isc, Voc und 0 bis +5 % für P

max

mpp

mpp

 

oc

sc

m

235 230 225 220 W

37, 9 37,7 37,5 37,3 V

8,49 8,43 8,37 8,31 A

30,3 30,0 29,7 29,4 V

7,76 7,6 7 7,58 7,49 A

14,3 14,0 13,7 13 ,4 %

(Messgenauigkeit der Leistung ±3 %).

max

Elektrische Daten (NOCT)

NU-235R1H NU-230R1H NU -225R1H NU -220R1H

Nennleistung P

Leerlaufspannung V

Kurzschlussstrom I

Spannung bei maximaler Leistung V

max

oc

sc

mpp

Betriebstemperatur Zelle NOCT 4 7,5 4 7,5 4 7,5 4 7,5 °C

NOCT: Modulbetriebstemperatur bei 800 W/m² Einstrahlung, Lufttemperatur 20 °C, Windgeschwindigkeit 1 m/s.

169,7 16 6,1 162,5 158 ,9 W

37,1 37,0 36,8 36,6 V

6,84 6,79 6,75 6,70 A

27, 2 26,9 26,6 26,3 V

p

p

Grenzwerte

Maximal zulässige Systemspannung 1.000 V DC

Rückstrombelastbarkeit 15 A

Betriebstemperatur –40 bis +90 °C

Maximale mechanische Belastung 2.400 N/m²

Mechanische Daten

Länge 1.652 mm (+/–3,0 mm)

Breite 994 mm (+/–2,0 mm)

Tiefe 46 mm (+/–0,8 mm)

Gewicht 19 kg

RückansichtKennlinien NU -230R1H

Kennlinien: Strom / Leistung über Spannung

(Zellentemperatur: 25 °C)

10

9

1.000 (W/m²

8

800 (W/m²

7

6

600 (W/m²

5

4

Strom (A )

400 (W/m²

3

2

200 (W/m²

1

0

0 5 10 15 20 25 3 0 35 4 0

)

)

)

)

)

260
240
220
200
180
160
140
120
100
80
60
40
20
0

934

994

Leistu ng (W)

Strom über Spannung Leistung über Spannung

Allgemeine Daten

Zellentyp Monokristallin, 156,5 mm × 156,5 mm, 60 Zellen in Reihe

Frontglas Eisenarmes, vergütetes Weißglas, 3 mm

Modulrahmen Aluminium eloxiert, silberfarben

Anschlussdose PPE/PPO Kunststoff, IP65, 58 × 125 × 15 mm, 3 Bypass-Dioden

Anschlusskabel 4 mm², Länge 900 mm

Stecker SMK (MC4 kompatibel), Typ CCT9901-2361F/2451F (Katalognr. P51-7H/R51-7), IP67

Bitte verwenden Sie nur SMK Stecker der genannten Serie o der MultiContactAG Steckverbinder (PV-KST0 4/PV-KBT0 4)

813,5

Temperatur-Koeffizient

P

max

V

oc

I

sc

25

4 × Potenti alausgleic h

Ø 5,1

900± 50

4 × Monta gebohrloch Ø 9

1.582

1.652

365

100

58

Registrierung

Sharp Solar garantiert über viele Jahre
Sicherheit, Produktqualität und Wert­stabilität – das Einzige, worum wir Sie
bitten: Registrieren Sie Ihre Module mit
der Seriennummer, damit wir Ihnen das
Garantiezertifikat zusenden können.
Registrieren Sie Ihre Module schnell und ein­fach unter www.brandaddedvalue.net.

59±15

–0,457 % / °C

–0,323 % / °C

+0,020 % / °C

125

434, 5±10

Schä den an Geräten, die anhand von nicht abgesi cher ten Informa tio nen mit Sharp Produkten bestückt wurden. Die Spezifikationen können geringfügig abweichen und sind ohne Gewähr. Die Installations- und Be triebsanleitungen sind

den entsprechenden Hand büchern zu entnehmen oder können unter www.sharp.eu/solar heruntergeladen werden. Dieses Modul sollte nicht direkt mit einer Last ver bunden werden.

Das Referenzbild auf der Vorderseite zeigt eine 3,96 kWp-Anlage in Norddeutschland.

Hinweis: Änderungen der technischen Daten sind ohne vor herige Ankün di gung möglich. Bitte fordern Sie vor der Verwendung von Sharp Produkten die aktuellsten Daten blät ter von Sharp an. Sharp trägt keine Ver an t wortung für

Sharp Energy Solution Europe

a division of Sharp Electronics (Europe) GmbH

Sonninstrasse 3, 20097 Hamburg, Germany

Tel: [phone] · Fax: [phone]

www.sharp.de/solar

Landesvertretung:

Austria

[e-mail]

Benelux

[e-mail]

Central & Eastern Europe

[e-mail]

Denmark

[e-mail]

France

[e-mail]

Germany

[e-mail]

Scandinavia

[e-mail]

Spain & Portugal

[e-mail]

Switzerland

[e-mail]

United Kingdom

[e-mail]

SolarNU60R1H_D0611

NU series R1H (60 cells)

235 | 2 3 0 | 2 25 | 2 20 W

Monocrystalline silicon photovoltaic modules

Say yes to solar power!

Because it protects the climate.

Innovations from a
photovoltaic pioneer

As a solar specialist with
more than 50 years of
experience in photovoltaics
(PV), Sharp makes signifi­cant contributions to
groundbreaking progress
in solar technology.

Sharp photovoltaic mod­ules in the NU series are
designed for applications
with high power require­ments. These quality mono­crystalline modules produce
a continuous, reliable yield,
even under demanding
operational conditions.

All Sharp NU series modules offer system
integration which is optimal both techni­cally and economically, and are suitable for
installations in on and off-grid PV systems.

Product features

■

High-performance photovoltaic modules made of monocrystalline

(156.5 mm)² silicon solar cells with module efficiencies of up to
1 4 . 3 % .

■

Production controlled positive power tolerance from 0 to +5 %.

Only modules will be delivered that have the specified
power or more for high energy yield.

■

Delivery of modules in 5-watt intervals.

■

Improved temperature coefficient to reduce power losses

at higher temperatures.

■

High power performance even at lower irradiations.

Quality from Sharp

Benchmarks are set by the quality standards of Sharp Solar.

Con tinual checks guarantee a consistently high level of quality.
Every module undergoes visual, mechanical, and electrical
inspection. This is recognisable by means of the original Sharp
label, the serial number, and the Sharp guarantee:

■

5-year product guarantee

■

10-year performance guarantee on a power output of 90%

Certificates and approvals

All modules are tested and certified according to

■

IEC/EN 61215 and IEC/EN 61730, Application class A

■

Safety class II

■

CE

Sharp is certified based on

■

ISO 9001:2008 and ISO 14001:2004

■

25-year performance guarantee on a power output of 80%

The detailed guarantee conditions and additional information can

be found at www.sharp.eu/solar.

As at: June 2011

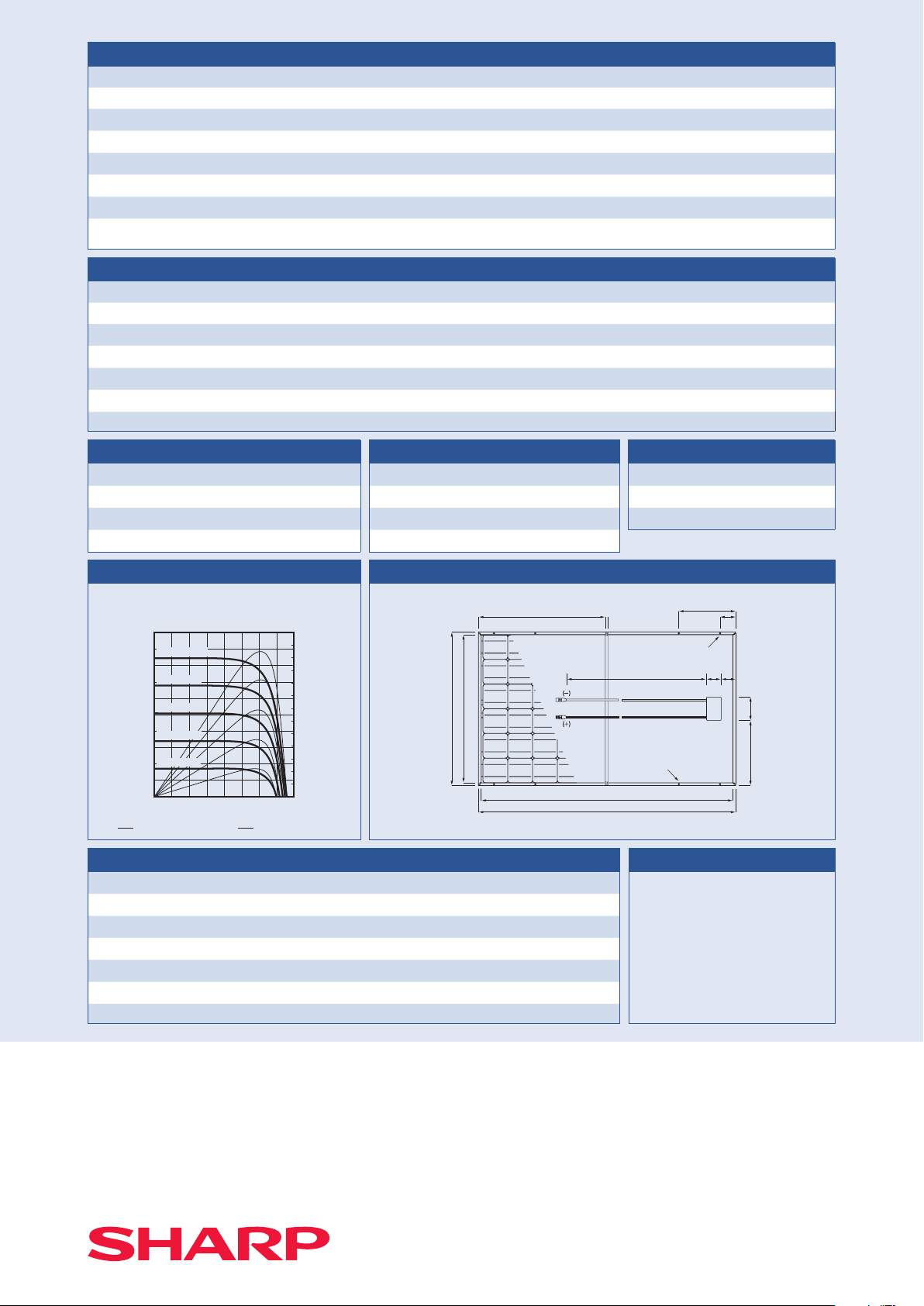

Electrical data (at STC)

NU-235R1H NU-230R1H NU -225R1H NU -220R1H

Maximum power P

Open-circuit voltage V

Short-circuit current I

Voltage at point of maximum power V

Current at point of maximum power I

Module efficienc y

STC = Standard Test Conditions: irradiance 1,000 W/m², AM 1.5, cell t emperature 25 °C.
Rated electrical characteristics are within ±10 % of the indicated values of Isc, Voc and 0 to +5 % of P

max

mpp

mpp

 

oc

sc

m

235 230 225 220 W

37. 9 37.7 37.5 37.3 V

8.49 8.43 8.37 8.31 A

30.3 30.0 29.7 29.4 V

7.76 7.67 7.58 7.49 A

14.3 14.0 13.7 13.4 %

(power measurement tolerance ±3 %).

max

Electrical data (at NOCT)

NU-235R1H NU-230R1H NU -225R1H NU -220R1H

Maximum power P

Open-circuit voltage V

Short-circuit current I

Voltage at point of maximum power V

max

oc

sc

mpp

Nominal Operating Cell Temperature NOCT 4 7.5 47. 5 47. 5 47. 5 °C

NOCT: Module operating temperature at 800 W/m² irradiance, air tempera ture of 20 °C, wind speed of 1 m/s.

169.7 16 6.1 162.5 15 8.9 W

37.1 37.0 36.8 36.6 V

6.84 6.79 6.75 6.70 A

27. 2 26.9 26.6 26.3 V

p

p

Limit values

Maximum system voltage 1,000 V DC

Over-current protection 15 A

Temperature range –40 to +90 °C

Maximum mechanical load 2,400 N/m²

Mechanical data

Length 1,652 mm (+/–3.0 mm)

Width 994 mm (+/–2.0 mm)

Depth 46 mm (+/–0.8 mm)

Weight 19 kg

Rear viewCharacteristic curves NU-230R1H

Characteristic curves: current / power vs. voltage

(cell temperature: 25 °C)

10

9

1,000 (W/m²

8

800 (W/m²

7

6

600 (W/m²

5

4

Curren t (A)

400 (W/m²

3

2

200 (W/m²

1

0

0 5 10 15 20 25 3 0 35 4 0

)

)

)

)

)

260
240
220
200
180
160
140
120
100
80
60
40
20
0

Current vs. voltage Power vs. voltage

934

994

Power ( W)

813.5

1,582

1,652

General data

Cells monocrystalline, 156.5 mm × 156.5 mm, 60 cells in series

Front glass low iron tempered glass, 3 mm

Frame anodized aluminium alloy, silver

Connection box PPE/PPO resin, IP65 rating, 58 × 125 × 15 mm, 3 bypass diodes

Cable 4 mm², length 900 mm

Connector SMK (MC4 compatible), Type CCT9901-2361F/2451F (Catalogue no. P51-7H/R51-7), IP67 rating

To exten d the module connection leads, only use SMK connector from the same series or Mult iContactAG MC4 connector (PV-KST 04/PV-KBT04)

Temperature coefficient

P

max

V

oc

I

sc

Ø 5.1

365

100

59±15

58

25

4 × ground ing hole

900± 50

4 × mounti ng hole Ø 9

Registration

Sharp Solar guarantees the safety, quality and
value of your produc t over many years – the
only thing we ask you to do is to register
your modules with the serial number, so that
we can send you the guarantee cer tificate.
Register your modules quickly and easily at

www.brandaddedvalue.net.

–0.457 % / °C

–0.323 % / °C

+0.020 % / °C

125

434. 5±10

The reference image on the front page shows a 3.96 kWp system in Northern Germany.

Note: Technical data is subject to change without prior notice. Before using Sharp products, please request the latest data sheets from Sharp. Sharp accepts no responsibility for damage to devices which have been equipped with

Sharp products on the basis of unverified information. The specifications may deviate slightly and are not guaranteed. Installation and operating instructions are to be found in the corresponding handbooks, or can be downloaded from

www.sharp.eu/solar. This module should not be directly connected to a load.

Sharp Energy Solution Europe

a division of Sharp Electronics (Europe) GmbH

Sonninstrasse 3, 20097 Hamburg, Germany

Tel: + 49 (0) 40 / 23 76 - 0 · Fax: + 49 (0) 40 / 23 76 - 21 93

www.sharp.eu/solar

Local responsibility:

Austria

[e-mail]

Benelux

[e-mail]

Central & Eastern Europe

[e-mail]

Denmark

[e-mail]

France

[e-mail]

Germany

[e-mail]

Scandinavia

[e-mail]

Spain & Portugal

[e-mail]

Switzerland

[e-mail]

United Kingdom

[e-mail]

SolarNU60R1H_E0611

Serie NU R1H (60 células)

235 | 2 3 0 | 2 25 | 2 20 W

Módulos fotovoltaicos de silicio monocristalino

Energía solar – ¡claro que sí!

Porque protege el clima.

Innovaciónes de la empresa
líder en fotovoltaica

Como especialista con
más de 50 años de expe­riencia en fotovoltaica
(FV), Sharp contribuye de
forma decisiva al desarro­llo de la tecnología solar.

Los módulos fotovoltaicos
Sharp de la serie NU están
pensados para aplicacio­nes con una alta demanda
de potencia. Estos módulos
monocristalinos de alta cali­dad ofrecen un rendimiento
duradero y fiable incluso
bajo condiciones de uso
extremas.

Todos los módulos Sharp de la serie NU
ofrecen una óptima integración de sis tema
a nivel técnico y económico y son aptos
para el montaje en instalaciones FV conec­tadas a la red.

Características del producto

■

Módulos fotovoltaicos de alto rendimiento con células de

silicio monocristalinas (156,5 mm)² con coeficientes de rendimiento
hasta 14,3 %.

■

Producción controlada sujeta a una tolerancia positiva de 0 a +5 %.

Sólo se entregarán módulos con la potencia especificada o superior
para un mayor rendimiento energético.

■

Entrega de módulos en intervalos de 5 vatios.

■

Coeficiente de temperatura mejorado para reducir las pérdidas de

energía a temperaturas más altas.

■

Alto rendimiento energético, incluso a baja irradiación.

Calidad de Sharp

Los estándares de calidad de Sharp Solar marcan pautas.

Continuos controles garantizan una calidad duradera.
Todos los módulos son sometidos a ensayos ópticos,
mecánicos y eléctricos. Los reconocerá por la etiqueta original
de Sharp, el número de serie y la garantía de Sharp:

■

5 años de garantía al producto

■

10 años garantía de rendimento al 90 % de la potencia

■

25 años garantía de rendimento al 80 % de la potencia

Certificados y homologaciones

Todos los módulos han sido probados y
certificados de acuerdo con

■

IEC/EN 61215 e IEC/EN 61730, Application class A

■

Clase de Seguridad II

■

CE

Sharp ha sido certificada en base a:

■

ISO 9001:2008 e ISO 14001:2004

Para más información y condiciones detalladas de garantía,

consulten www.sharp.es/solar.

Versión: Junio 2011

Datos eléctricos (STC)

NU-235R1H NU-230R1H NU -225R1H NU -220R1H

Potencia nominal P

Tensión en circuito abier to V

Corriente de cortocircuito I

Tensión en el punto de máxima potencia V

Corriente en el punto de máxima potencia I

Coeficiente de rendimiento del módulo

STC = Standard Test Condition: irradiación de 1.000 W/m², AM 1.5, tem peratura de la célula de 25 °C.
Las ca racterísti cas eléctricas están clasificadas dentro de ±10 % d e los valores indicados de Isc, Voc y de 0 a +5 % de P

max

sc

mpp

mpp

 

oc

m

235 230 225 220 W

37, 9 37,7 37,5 37,3 V

8,49 8,43 8,37 8,31 A

30,3 30,0 29,7 29,4 V

7,76 7,6 7 7,58 7,49 A

14,3 14,0 13,7 13 ,4 %

(toler ancia de medición de pote ncia ±3 %).

max

Datos eléctricos (NOCT)

NU-235R1H NU-230R1H NU -225R1H NU -220R1H

Potencia nominal P

Tensión en circuito abier to V

Corriente de cortocircuito I

Tensión en el punto de máxima potencia V

max

oc

sc

mpp

Temperatura Operativa Nominal de la Célula NOCT 4 7,5 47, 5 47, 5 47, 5 °C

NOCT: Tempe ratura de funcionamiento del módulo c on una irradiación de 800 W/m², temperatura del aire de 20 °C, velocidad del viento 1 m/s.

169,7 16 6,1 162,5 158 ,9 W

37,1 37,0 36,8 36,6 V

6,84 6,79 6,75 6,70 A

27, 2 26,9 26,6 26,3 V

p

p

Valores límite

Tensión de sistema máxima admisible 1.000 V CC

Corriente inversa máxima 15 A

Rango de Temperatura -40 to +90 °C

Capacidad de carga máxima 2.400 N/m²

Datos mecánicos

Longitud 1.652 mm (+/-3,0 mm)

Ancho 994 mm (+/-2,0 mm)

Profundidad 46 mm (+/-0,8 mm)

Peso 19 kg

Vista traseraCurvas características NU-230R1H

Curvas características: Corriente / potencia en

función de la tensión (temperatura de célula: 25 °C)

10

9

1.000 (W/m²

8

800 (W/m²

7

6

600 (W/m²

5

4

400 (W/m²

Corrie nte (A)

3

2

200 (W/m²

1

0

0 5 10 15 20 25 3 0 35 4 0

)

)

)

)

)

260
240
220
200
180
160
140
120
100
80
60
40
20
0

Potenc ia (W)

Corri ente en funció n de la tensión Potenc ia en función de la tensión

934

994

813,5

1.582

1.652

Datos generales

Células monocristalinas, 156,5 mm × 156,5 mm, 60 células en serie

Vidrio frontal vidrio blanco templado, de 3 mm

Material del marco Aluminio anodizado, color plata

Caja de conexiones PPE / resina PPO, clasificación IP65, 58 × 125 × 15 mm, 3 diodos de bypass

Cable 4 mm², longitud 900 mm

Conector SMK (compatible con MC4), Tipo CCT9901-2361F/2451F (Catálogo No. P51-7H/R51-7), IP67

Para pro longar los c ables de cone xión del mód ulo, utilice ún icamente el co nector SMK en la misma ser ie o el conec tor MultiCont actAG MC4 (P V-KST04/ PV-KBT04)

Coeficiente de temperatura

P

max

V

oc

I

sc

25

4 × O rificio s de

conexió n a tierra Ø 5,1

900± 50

4 × Ag ujero s de

montaj e Ø 9

365

100

59±15

58

Registro

Sharp Solar garantiza durante muchos años
seguridad, calidad del producto y la con­servación del valor; para ello, lo único que
le pedimos es que registre sus módulos con
el número de serie, para que le podamos
enviar el certificado de garantía. Registre
sus módulos de forma fácil y sencilla en

www.brandaddedvalue.net.

-0,457 % / °C

-0,323 % / °C

+0,020 % / °C

125

434, 5±10

La portada muestra una instalación de 3,96 kWp en el nor te de A lemania.

Nota: Los datos técnicos pueden ser modificados sin previo aviso. Rogamos solicite a Sharp las hojas de datos actuales antes de utilizar un produc to de Sharp. Sharp no se responsabiliza de daños en equipos que han sido dotados con

produc tos de Sharp sin la consulta previa a una fuente de información segura. Las especificaciones pueden variar ligeramente y no son garantizadas. Encontrará las instrucciones de instalación y operación en los manuales correspondientes o

podrá descargarlas de www.sharp.eu/solar. Este módulo no debería conectarse directamente a una carga.

Sharp Energy Solution Europe

a division of Sharp Electronics (Europe) GmbH

Sonninstrasse 3, 20097 Hamburg, Germany

Tel: + 49 (0) 40 / 23 76 - 0 · Fax: + 49 (0) 40 / 23 76 - 21 93

www.sharp.es/solar

Responsabilidad local:

Austria

[e-mail]

Benelux

[e-mail]

Central & Eastern Europe

[e-mail]

Denmark

[e-mail]

France

[e-mail]

Germany

[e-mail]

Scandinavia

[e-mail]

Spain & Portugal

[e-mail]

Switzerland

[e-mail]

United Kingdom

[e-mail]

SolarNU60R1H_S0611

Série NU R1H (60 cellules)

235 | 2 3 0 | 2 25 | 2 20 W

Modules photovoltaïques à base de silicium monocristallin

Dites oui à l’énergie solaire !

Pour la protection du climat.

Les innovations d’un pionnier
du photovoltaïque

Grâce à ses plus de
50 ans d’expérience dans
le domaine du photo­voltaïque (PV), Sharp
contribue de manière
significative aux progrès
de la technologie solaire.

Les modules photovol­taïques Sharp de la série
NU sont conçus pour les
applications qui requièrent
une puissance élevée.
Ces modules monocristallins
de qualité se distinguent
par leur rendement fiable
et durable, même dans
les conditions de fonctionnement les plus
rigoureuses.

Tous les modules photovoltaïques de
la série NU de Sharp permettent une
inté gration optimale des systèmes, tant
d’un point de vue technique qu’écono­mique, et conviennent aux installations
raccordées au réseau.

Certificats

Caractéristiques du produit

■

Modules photovoltaïques haute performance composés de cellules

en silicium monocristallin (156,5 mm)² et qui offrent un rendement
de module pouvant atteindre 14,3 %.

■

Tolérance de puissance positive de 0 à +5 % contrôlée à la production.

Seuls les modules qui ont la puissance spécifiée ou plus seront livrés
afin d’obtenir une production d’électricité élevée.

■

Livraison de modules par intervalle de 5 W.

■

Coefficient de température amelioré afin de réduire les pertes de

puissance à des températures élevées.

■

Performances élevées même sous de faibles ensoleillements.

La qualité Sharp

Les standards de qualité de Sharp sont une référence en matière

de technologie solaire. Des contrôles continus garantissent en per­manence un haut niveau de qualité. Chaque module photovoltaïque
est soumis à un contrôle visuel, mécanique et électrique. Cette
qualité de fabrication est identifiable par le biais de l’étiquette
Sharp, du numéro de série et de la garantie Sharp :

■

Garantie produit de 5 ans

■

Garantie de performance de 10 ans pour une puissance de 90 %

■

Garantie de performance de 25 ans pour une puissance de 80 %

Pour connaître en détail nos conditions de garantie et obtenir des

informations complémentaires, veuillez consulter notre site Internet

www.sharp.fr/solar.

Tous les modules sont testés et certifiés selon :

■

IEC/EN 61215 et IEC/EN 61730, classe d’application A

■

Classe de sécurité II

■

CE

Sharp est certifié selon les normes :

■

ISO 9001:2008 et ISO 14001:2004

Version : Juin 2011

Caractéristiques électriques (STC)

NU-235R1H NU-230R1H NU -225R1H NU -220R1H

Puissance maximale P

Tension à vide V

Courant de court-circuit I

Tension au point de puissance maximale V

Courant au point de puissance maximale I

Rendement du module

STC = Con ditions de te st standardisées : rayonnement solaire de 1 000 W/m², masse atmosphérique de 1,5 et température des cellules de 25 °C.
Les caractériqti ques élect riques sont données avec une tolérance de ±10 % pour les valeu rs d’Isc et de Voc et une tolérance de 0 à +5 % pour les valeurs de P

max

mpp

mpp

 

oc

sc

m

235 230 225 220 W

37, 9 37,7 37,5 37,3 V

8,49 8,43 8,37 8,31 A

30,3 30,0 29,7 29,4 V

7,76 7,6 7 7,58 7,49 A

14,3 14,0 13,7 13 ,4 %

(tolér ance de mesure de puissance de ±3 %).

max

Caractéristiques électriques (NOCT)

NU-235R1H NU-230R1H NU -225R1H NU -220R1H

Puissance maximale P

Tension à vide V

Courant de court-circuit I

Tension au point de puissance maximale V

max

oc

sc

mpp

Température des cellules NOCT 47, 5 47,5 47,5 47,5 °C

NOCT: Tempé rature de fonctionnement du module sous un rayonnement solai re de 800 W/m ², une température de l’air de 20 °C, une vitesse d u vent de 1 m/s.

169,7 16 6,1 162,5 158 ,9 W

37,1 37,0 36,8 36,6 V

6,84 6,79 6,75 6,70 A

27, 2 26,9 26,6 26,3 V

c

c

Valeurs limites

Tension maximale du système 1 000 V CC

Courant inverse 15 A

Température du module admissible –40 bis +90 °C

Résistance mécanique maximale 2 4 00 N/m²

Caractéristiques mécaniques

Longueur 1 652 mm (+/–3,0 mm)

Largeur 99 4 mm (+/–2,0 mm)

Hauteur 46 mm (+/–0,8 mm)

Poids 19 kg

Vue arrièreCourbes de caractéristiques NU-230 R1H

Courant, puissance en fonction de la tension

(température des cellules : 25 °C)

10

9

1 000 (W/m²

8

800 (W/m²

7

6

600 (W/m²

5

4

400 (W/m²

Courant ( A)

3

2

200 (W/m²

1

0

0 5 10 15 20 25 3 0 35 4 0

)

)

)

)

)

260
240
220
200
180
160
140
120
100
80
60
40
20
0

Puiss ance (W)

Couran t en fonctio n de la tension Puiss ance en fonct ion de la tensi on

934

994

813,5

1 582

1 652

Données générales

Cellules monocristalline, 156,5 × 156,5 mm, 60 cellules en série

Face avant verre trempé à faible teneur en fer, 3 mm

Cadre Alliage d’aluminium anodisé, argent

Boîte de connexion résine PPE/PPO, protection IP65, 58 × 125 × 15 mm, 3 diodes bypass

Câble 4 mm², longueur 900 mm

Connecteur SMK (compatible MC4), Type CCT9901-2361F/2451F (Catalogue No. P51-7H/R51-7), protection IP67

Afin de prolonger les câbles de co nnexion du mo dule, utilisez uniquement le connecteur S MK de la même s érie ou le conn ecteur Mult iContactAG M C4 (PV-KST0 4/PV-KBT0 4)

Coefficient de température

P

max

V

oc

I

sc

25

4 × li aison d e

équipo tentielle Ø 5,1

900± 50

4 × trous de fi xation Ø 9

365

100

59±15

58

Enregistrement

Sharp Solar garantit sécurité, qualité du
produit et stabilité pendant de nombreu­ses années. Il vous suffit d’accomplir une
petite formalité : enregistrer vos modu­les et leur numéro de série pour nous
permet tre de vous faire parvenir votre
certificat de garantie. Enregistrez vos
modules rapidement et facilement sur le
site www.brandaddedvalue.net.

–0,457 % / °C

–0,323 % / °C

+0,020 % / °C

125

434, 5±10

L’image du recto de cette fiche montre une installation photovoltaïque de 3,96 kWc en Allemagne du Nord.

Remarques : Nous nous réservons le droit de modifier les carac téristiques techniques sans préavis. Avant d’utiliser les produits Sharp, assurez-vous d’obtenir les fiches techniques Sharp les plus récentes. La société Sharp décline toute respon-

sabilité en cas de dommages causés à des installations équipées de modules sur la base d’informations non vérifiées au préalable. Les spécifications peuvent présenter de légères varia tions et ne sont pas garanties. Les instructions d’installation

et de fonctionnement de nos produits figurent dans les manuels correspondants et peuvent être téléchargées sur notre site Internet www.sharp.eu/solar. Ce module photovoltaïque ne doit pas être connecté directement à une charge.

Sharp Energy Solution Europe

a division of Sharp Electronics (Europe) GmbH

Sonninstrasse 3, 20097 Hamburg, Germany

Tel: + 49 (0) 40 / 23 76 - 0 · Fax: + 49 (0) 40 / 23 76 - 21 93

www.sharp.fr/solar

Représentations nationales:

Austria

[e-mail]

Benelux

[e-mail]

Central & Eastern Europe

[e-mail]

Denmark

[e-mail]

France

[e-mail]

Germany

[e-mail]

Scandinavia

[e-mail]

Spain & Portugal

[e-mail]

Switzerland

[e-mail]

United Kingdom

[e-mail]

SolarNU60R1H_F0611
