SHARP LQ156M1LG21 Specification

No.

LD-25260A

TECHNICAL LITERATURE

FOR

TFT - LCD module

MODEL No.

LQ156M1LG21

DATE
REV.

08-Mar-13

These parts are complied with the RoHS directive.

The technical literature is subject to change without notice.
So, please contact SHARP or its representative before
designing your product based on this literature.

ENGINEERING DEPARTMENT Ⅰ

DISPLAY DEVICE DIVISION Ⅱ

DISPLAY　DEVICE GROUP

SHARP CORPORATION

改定記録表　RECORDS OF REVISION

機種名 Model No. ： LQ156M1LG21

仕様書番号

SPEC No.

LD-25260A

改定年月日

DATE

2013/3/8

改定表示
REVISED

No

PAGE

新規発行
First edition

内容

SUMMARY

備考

NOTE

LD-25260A- 1

注意　NOTICE

○本技術資料は弊社の著作権にかかわる内容も含まれていますので、取り扱いには充分にご注意頂くと共に、
本技術資料の内容を弊社に無断で複製しないようお願い申し上げます。
This publication is the proprietary of SHARP and is copyrighted, with all rights reserved. Under the copyright laws,
no part of this publication may be reproduced or transmitted in any form or by any means, electronic or mechanical
for any purpose, in whole or in part, without the express written permission of SHARP. Express written permission
is also required before any use of this publication may be made by a third party.

○本技術資料に掲載されている応用例は、弊社製品を使った代表的な応用例を説明するためのものであり、
本技術資料によって工業所有権、その他権利の実施に対する保証または実施権の許諾を行うものではありません。
また、弊社製品を使用したことにより、第三者と工業所有権等にかかわる問題が発生した場合、弊社は一切その責を
負いません。
The application circuit examples in this publication are provided to explain the representative applications of
SHARP's devices and are not intended to guarantee any circuit design or permit any industrial property right or
other rights to be executed. SHARP takes no responsibility for any problems related to any industrial property right
or a third party resulting from the use of SHARP's devices, except for those resulting directly from device
manufacturing processes.

○弊社はデザインもしくは信頼性改善のため、仕様値、特性、材料、構成、その他の内容にいて通知なしで
変更する場合があります。本製品の使用前には最新の仕様書を弊社にご確認いただきますようお願い致します。
SHARP reserves the right to make changes in the specifications, characteristics, data, materials, structures and
other contents described herein at any time without notice in order to improve design or reliability. Contact
SHARP in order to obtain the latest specification sheets before using any SHARP's device. Manufacturing
locations are also subject to change without notice.

○本製品のご使用に関しては、本技術資料に記載された使用条件及び注意事項を遵守願います。本技術資料記載の
使用条件あるいは注意事項等を逸脱した本製品の使用等に起因する損害に関して、弊社は一切その責任を
負いません。
When using the products covered herein, please observe the conditions and the precautions written herein.
In no event shall the company be liable for any damages resulting from failure to strictly adhere to
these conditions and precautions.

○本製品は、一般民生用電子機器に使用されることを目的に開発・製造されたものです。
The devices in this publication are designed for general electronic equipment use.

○本製品は、運送機器や安全装置（飛行機、電車、自動車など）、信号機、ガス漏れの検知遮断機、アラーム装置、
各種安全機器などの機器に使用する場合は、適切な設計および充分な検証を実施し、信頼性・安全性をお客様

にて確保するようにお願い致します。
The appropriate design measures should be taken to ensure reliability and safety when SHARP's devices are used
for equipment such as:
・Transportation control and safety equipment(i.e.,aircraft, trains, automobiles, etc.)
・Traffic signals　 ・Gas leakage sensor breakers　
・Alarm equipment　 ・Various safety devices etc.

○本製品は、航空宇宙機器、幹線通信機器、原子力制御機器、生命維持にかかわる医療機器などの極めて高い
信頼性・安全性が必要とされる用途への使用は意図しておりませんので、これらの用途には使用にならないで下さい。
SHARP's devices shall not be used for equipment that requires extremely high level of reliability, such as:
・Aerospace equipment　　 ・Military and space applications　
・Nuclear power control equipment　 ・Medical equipment for life support

LD-25260A- 2

○本製品において弊社が推奨する用途以外でご使用される場合、事前に弊社販売窓口までご連絡頂きますよう
お願い致します。
Contact a SHARP representative, in advance, when intending to use SHARP’s devices for any “specific” applications
other than those recommended by SHARP.

○本LCDモジュールはRoHS指令95/02に準拠しております。また、RoHS指令物質及び塩化パラフィンの意図的
含有はありません。
The device in the production is based on RoHS instructions 95/02.
And RoHS instructions materials and chlorinated paraffin are not included intentionally.

○オゾン層破壊化学物質は使用していません。
The ozone-depleting substances is not used.

○本技術資料に疑義が生じた場合は､双方の打合せにより解決するものとします。
If any problem occurs in relation to the description of this publication, it shall be resolved through
discussion with spirit of cooperation.

○本製品につきご不明な点がありましたら、事前に弊社販売窓口までご連絡頂きますようお願い致します。
Contact and consult with a SHARP representative in advance, if there are any questions about the contents of
this publication.

LD-25260A- 3

- 目次 Contents -

No page

1 適用範囲 Applicable TFT-LCD module ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4

2 概要 Overview ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4

3 機械的仕様 Mechanical Specifications ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5

4 入力端子名称および機能 Input Signal Assignment ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 6

5 絶対最大定格 Absolute Maximum Ratings ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 11

6 電気的特性 Electrical Characteristics ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 12

7 入力信号のタイミング特性 Timing Characteristics of Input Signals ・・・・・・・・・・・・・・・・・・・・・・・・ 16

8 入力信号と表示基本色及び各色の輝度階調

Input Signals, Basic Display Colors and Gray Scale of Each Color ・・・・・・・・・・・・・・・・・・・・・・・・・ 18

9 光学的特性 Optical Characteristics ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 19

10 表示品位　Display Qualities ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 20

11 モジュールの取り扱い Handling Instructions ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 21

12 出荷形態 Packing form ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 25

13 製品型名表示 Marking of product name ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 26

14 信頼性項目 Reliability Test Items ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 27

Fig.1 モジュール外形図 Outline Dimensions ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 28

LD-25260A- 4

1．適用範囲 Applicable TFT-LCD module

本技術資料は、カラーＴＦＴ－ＬＣＤモジュール LQ156M1LG21 に適用致します。

This technical literature applies to the color TFT-LCD module LQ156M1LG21.

2．概要 Overview

本モジュールは、アモルファス・シリコン薄膜トランジスタ(TFT : Thin Film Transistor)を用いたカラー
表示可能なアクティブ・マトリックス透過型液晶ディスプレイモジュールです。
カラーTFT-LCDパネル、ドライバーIC、コントロール回路、電源回路及びバックライトユニット等により
構成され、インターフェイスにLVDS(Low Voltage Differential Signaling)を使用し、+ 3.3VのLCD用電源
及びバックライト用電源(+12V)を供給することにより、1920×RGB×1080ドットのパネル上に約1619万の
図形、文字の表示が可能です。

This module is a color active matrix LCD module incorporating amorphous silicon TFT(Thin Film Transistor).
It is composed of a color TFT-LCD panel, driver ICs, control circuit, power supply circuit and a White-LED
Backlight unit. Graphics and texts can be displayed on a 1920×RGB×1080dots panel with about 16million
colors by using LVDS (Low Voltage Differential Signaling) and supplying +12.0V DC supply voltages for
TFT-LCD panel driving and +12.0V DC supply voltage for backlight.

また、本モデルのTFT-LCDパネルは、演色性が高いカラーフィルタ（NTSC比76%）を使用しており、
さらに、高輝度バックライトの搭載により明るく鮮やかな画像が得られ、マルチメディア用途に最適な
モジュールとなっております。
コントラストMAX方向は6時方向、階調反転し難いのは12時方向となっております。

The TFT-LCD panel used for this module is a high-luminance and high-contrast image.
The maximum viewing angle is in the 6o'clock direction.
The 12o'clock direction is difficult to reverse the grayscale.

バックライトを駆動する為のLEDドライバ回路をモジュールに内蔵しており、モジュール裏面に搭載
の調光スイッチにより4段階の輝度切替が可能となっております。

The LED driver circuit is built into the module.
It has a adjustable switch for four stages luminance.

3．機械的仕様 Mechanical Specifications

LD-25260A- 5

項 目

Items

画面サイズ

Display size

有 効 表 示 領 域

Active area

絵 素 構 成

Pixel format

アスペクト比

Aspect ratio

画 素 ピ ッ チ

Pixel pitch

絵 素 配 列

Pixel configuration

表 示 モ ー ド

Display mode

　外形寸法

Unit outline dimensions

　質量(MAX)

Mass(MAX)
表面処理

Surface treatment

仕 様

Specifications

39.6（15.6inch）Diagonal

344.16（H)×193.59（V)

1920（H)×1080（V)

(1 pixel＝R＋G＋B dot)

16：9

0.17925（H)×0.17925（V)

R,G,B 縦ストライプ

R,G,B vertical stripe

ノーマリーホワイト

Normally white

370.0（W)×217.0（H)×9.3(D)

T.B.D.

アンチグレアハードコート処理：3Ｈ

Anti-glare and hard-coating 3H

単位

Unit

cm

mm

pixel

mm

mm

g

4．入力端子名称および機能 Input Signal Assignment

4-1．TFT液晶パネル駆動部 TFT-LCD panel driving

CN1
使用コネクタ　Using connector ： DF14H-30P-1.25H(56)(Hirose Electric Co., Ltd.)
適合コネクタ　Corresponding connector ：DF14-30S-1.25C(connector)(Hirose Electric Co., Ltd.)
　　　　　　　　　　　　　　　　　　　　　　　　　 ：DF14-2628SCF(terminal)(Hirose Electric Co., Ltd.)
搭載LVDSレシーバ　Using LVDS receiver ：

コントロールIC内蔵タイプ（THC63LVDF84B（ザインエレクトロニクス製）同等性能品）
Building into cotrol IC（THC63LVDF84B（Thine electronics） compatible product）

適合LVDSトランスミッタ Corresponding LVDS transmitter ：

THC63LVD823B（ザインエレクトロニクス(株)製） 又は　同等性能品
THC63LVD823B（Thine electronics） or　Compatible product

LD-25260A- 6

端子

Pin

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

記号

Symbol

RBIN3+

RBIN3­RBCLKIN+
RBCLKIN-

RBIN2+

RBIN2-

GND
RBIN1+ LVDS receiver signal Even CH1 (+)
RBIN1-

GND
RBIN0+

RAIN3+
RAIN3-

RACLKIN+
RACLKIN-

GND GND
RAIN2+
RAIN2­RAIN1+
RAIN1- LVDS receiver signal Odd CH1 (-)
RAIN0+
RAIN0- LVDS receiver signal Odd CH0 (-)

GND

GND

GND

GND GND

VCC +3.3V Power supply

VCC +3.3V Power supply

VCC +3.3V Power supply

LVDS receiver signal Even CH3 (+)
LVDS receiver signal Even CH3 (-)

LVDS receiver signal Even CK (+)

LVDS receiver signal Even CK (-)
LVDS receiver signal Even CH2 (+)
LVDS receiver signal Even CH2 (-)

LVDS receiver signal Even CH1 (-)

LVDS receiver signal Even CH0 (+)
LVDS receiver signal Even CH0 (-)RBIN0-

LVDS receiver signal Odd CH3 (+)
LVDS receiver signal Odd CH3 (-)

LVDS receiver signal Odd CK (+)
LVDS receiver signal Odd CK (-)

LVDS receiver signal Odd CH2 (-)
LVDS receiver signal Odd CH1 (+) LVDS

LVDS receiver signal Odd CH0 (+)

機能

Function

GND

GND

GND
GND
GND

備考

Remark

LVDS
LVDS
LVDS
LVDS
LVDS
LVDS

LVDS
LVDS

LVDS
LVDS
LVDS
LVDS
LVDS
LVDS

LVDSLVDS receiver signal Odd CH2 (+)
LVDS

LVDS
LVDS
LVDS

4-2．LVDSインターフェイスのブロック図 LVDS interface block diagram

te

a

c

cu

ts

te

a

c

cu

ts

　ODD DATA

LD-25260A- 7

Controll

R0-R5,G0

G1-G5,B0,B1

B2-B5, NA,NA,DE

R6,R7,G6,G7,

B6,B7,NA

CK

(Computer　Side)

7

　TA 0 - 6

7

　TB 0 - 6

7

　TC 0 - 6

7

TD 0 - 6

CＬK IN

THC63LVD823B

TTL PARALLEL-TO-LVDS

PLL

RAIN0+

RAIN0-

RAIN1+

RAIN1-

RAIN2+

RAIN2-

RAIN3+

RAIN3-

RACKIN+

RAＣKIN-

(TFT-LCD side)

Single LVDS interface contained in a control IC

RA 0 - 6
　RB 0 - 6

　RC 0 - 6

RD 0 - 6

LVDS-TO-PARALLEL TTL

PLL

CK OUT

i
ir

l
rn

In

　EVEN DATA

Controll

R0-R5,G0

G1-G5,B0,B1

B2-B5, NA,NA,DE

R6,R7,G6,G7,

B6,B7,NA

(Computer　Side)

7

　TA 0 - 6

7

　TB 0 - 6

7

　TC 0 - 6

7

CK

TD 0 - 6

CＬK IN

THC63LVD823B

TTL PARALLEL-TO-LVDS

PLL

RBIN0+

RBIN0-

RBIN1+

RBIN1-

RBIN2+

RBIN2-

RBIN3+

RBIN3-

RBCKIN+

RBＣKIN-

(TFT-LCD side)

Single LVDS interface contained in a control IC

RA 0 - 6
　RB 0 - 6

　RC 0 - 6

RD 0 - 6

LVDS-TO-PARALLEL TTL

PLL

CK OUT

i
ir

l
rn

In

4-3．LVDSデータマッピング　LVDS Data Mapping

LD-25260A- 8

Transmitter

Signal

Pin No

51

Data

TA0

R0 (LSB)

52 TA1 R1

54 TA2 R2

55 TA3 R3

56 TA4 R4

3 TA5 R5

4 TA6 G0 (LSB)

6 TB0 G1

7 TB1 G2

11 TB2 G3

12 TB3 G4

14 TB4 G5

15 TB5 B0 (LSB)

19 TB6 B1

20 TC0 B2

22 TC1 B3

23 TC2 B4

24 TC3 B5

27 TC4 (HS)

28 TC5 (VS)

30 TC6 DE

50 TD0 R6

2 TD1 R7 (MSB)

8 TD2 G6

10 TD3 G7 (MSB)

16 TD4 B6

18 TD5 B7 (MSB)

25 TD6 (NA)

31 CLK IN CLK

R*CLK+

R*CLK-

LD-25260A- 9

1 CYCLE

R*IN0+
R*IN0-

R*IN1+
R*IN1-

R*IN2+
R*IN2-

R*IN3+
R*IN3-

*:A or B
DE：DATA ENABLE

（HS：Hsync）
（VS：Vsync）
NA：Non Available

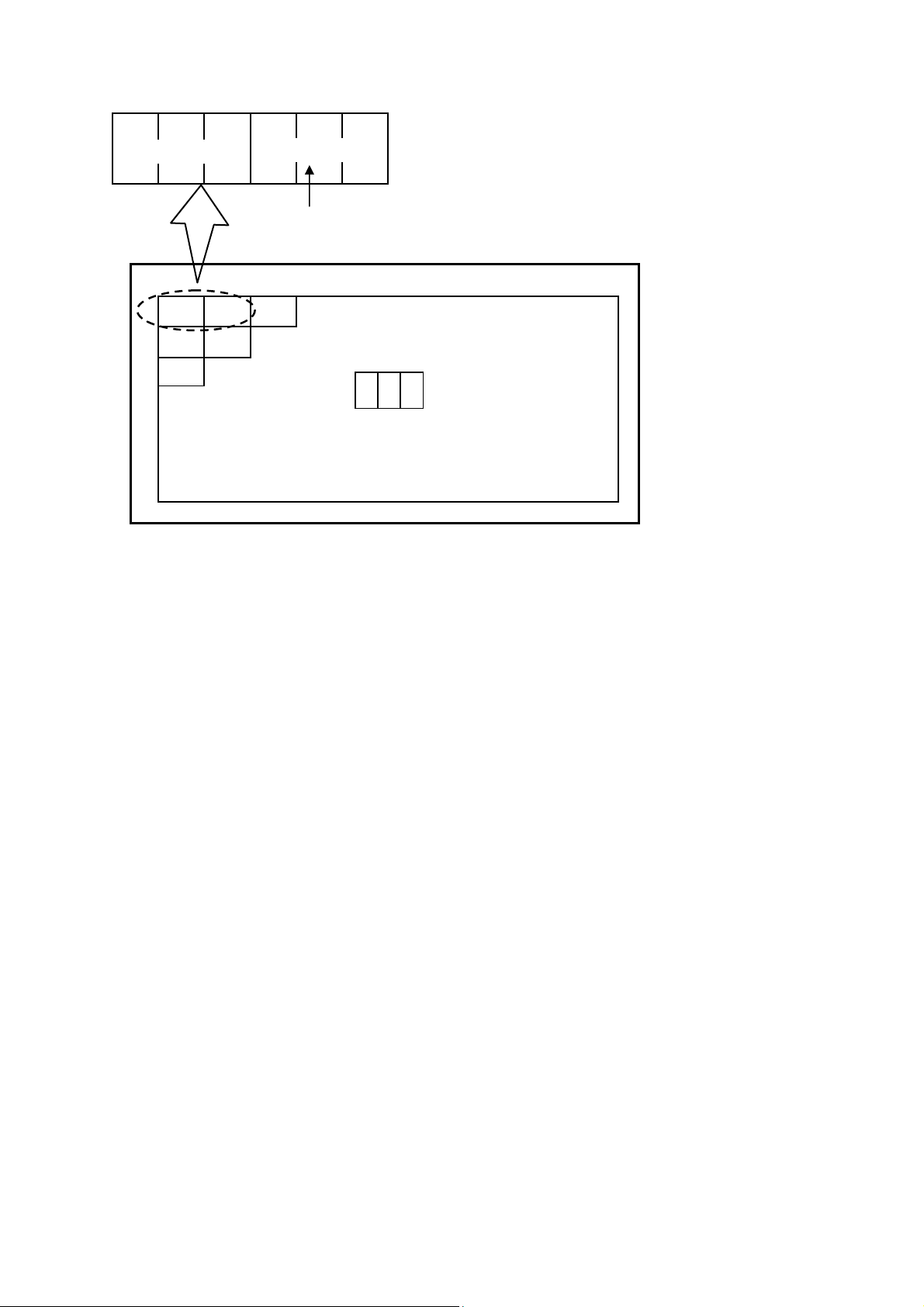

本機種はENAB信号のみにて駆動する為、Hsync／Vsync信号は入力頂く必要はありません。
もし、Hsync／Vsyncが入力されても反応はしない為、誤動作に至ることはありません。
Hsync/Vsync need not be input so that this model may drive only by the ENAB signal.
If Hsync/Vsync is input, it doesn't become a malfunction.

R1 R0 G0 R5 R4 R3 R2 R1 R0 G0

G2 G1 B1 B0 G5 G4 G3 G2 G1 B1

B3 B2 DE (VS) (HS) B5 B4 B3 B2 DE

R7 R6 NA B7 B6 G7 G6 R7 R6 NA

4-4．LEDバックライト部 LED backlight

CN2
使用コネクタ　Using connector ： SM10B-SHLS-TF(J.S.T. Mfg. Co. Ltd)
適合コネクタ　Corresponding connector ：SHLP-10V-S-B(J.S.T. Mfg. Co. Ltd)

LD-25260A- 10

コネクタ№

Connector No.

CN2

端子№
Pin No.

1 VDD

2

3 VDD

4 VDD

記号

Symbol

VDD

+12V power supply

+12V power supply

+12V power supply

+12V power supply

5 GND GND

6 GND

7 GND GND

8 GND GND

9 XSTABY

10 VBR

バックライトON/OFF制御信号入力端子

ON/OFF control signal for backlight

バックライト輝度調整用PWM信号入力端子

PWM signal for backlight dimming

機能

Function

+12V電源

+12V電源

+12V電源

+12V電源

GND

　輝度調整用スイッチ Switch for luminance adjustment

モジュール裏面に搭載のスライドスイッチにより輝度を4段階に切り替えることが可能です。

The luminance can be switched in four stages.

設定①（調光MIN.時） 輝度 TYP. (300cd/m

position① (Luminance MIN.) Luminance TYP.(300cd/m

設定② 輝度 TYP. (350cd/m

position② Luminance TYP.(350cd/m

設定③ 輝度 TYP. (400cd/m

position③ Luminance TYP.(400cd/m

設定④（調光MAX.時） 輝度 TYP. (600cd/m

position④ (Luminance MAX.) Luminance TYP.(600cd/m

2

) 設定

2

) 設定

2

) 設定

2

) 設定

2

)

2

)

2

)

2

)

※出荷時は設定①調光MIN.状態に設定しております。

※The factory setup is position① (min. luminance).

5．絶対最大定格 Absolute Maximum Ratings

LD-25260A- 11

項目

Parameter

電源電圧

Supply voltage

入力電圧

Input voltage

保存温度

Storage temperature

動作温度

Operating temperature

記号

Symbol

VCC VCC

V

DD

V

Ⅰ1

V

Ⅰ2

V

Ⅰ4

T

STG

T

OPA

条件

Condition

Ta=25℃

Ta=25℃

Ta=25℃ RxINi-/+

Ta=25℃

Ta=25℃ BL_EN,PWM

－

－

端子名

RxCLKIN-/+

Pin

VDD

－

－

【Note1】 湿度：95%RH Max.（Ta≦40℃） 静電気に注意すること。

最大湿球温度39℃以下（Ta＞40℃） ただし、結露させないこと。
Humidity：95%RH Max.( Ta≦40℃ ) Note static electricity.
Maximum wet-bulb temperature at 39℃ or less. (Ta>40℃) 　　No condensation.

定格値

Ratings

-0.3 ～ +4.0

-0.3 ～ +15.0 V

-0.3 ～ +VCC+0.3

-0.3～+VDD

-30　～ +70

0　～ +70

単位

Unit

V

V

V

℃

℃

備考

Remark

【Note1,2】

【Note1,2】

i=0,1,2,3

x=A,B

【Note1】

【Note1,4】

【Note2】 電源容量について、VCCは2.5A、VDDは5Aの電源容量を想定して回路設計（ヒューズ選定、LCD内部

電源設計）、設計検証（オープンショート試験）を行っております。
電流容量が小さい場合は、基板部品のショート等が発生した際、弊社基板側のヒューズが切れず
発煙・発火を起こす可能性が懸念されます。セット側電源設計の際は、電源容量考慮の上、セット側にて
過電流・過電圧を抑制する保護機能を設けて頂きます様お願い致します。
The VCC power supply capacity must use the one of 2.5A or more.
The VDD power supply capacity must use the one of 5A or more.
There is a possibility of causing smoking and the ignition without fusion of LCD fuse when abnormality
occurs when the current capacity is smaller than regulated values.
Please install the protection function in which the over current and the excess voltage are controlled
to the set side when you design the lower current supply.

【Note3】 動作温度項目において、65 ～ 70℃で使用される場合、液晶モジュールは破壊には至りませんが、

画面ムラ他、表示品位の劣化を招く可能性があります。
また（高温）多湿環境（60%以上）での継続使用においても品位劣化を招く可能性があります。

There is a possibility of causing deterioration in the irregularity and others of the screen and the display
fineness though the liquid crystal module doesn't arrive at destruction when using it at 65 ～ 70℃.
There is a possibility of causing the fineness deterioration by the prolonged use in the (high temperature)
humidity environment (60% or more).

【Note4】 動作温度項目において、低温側は周囲温度規定、高温側はパネル表面(表示領域）温度規定と致します。

輝度調整スイッチが設定①～③の場合。④（調光MAX.時）の場合は、最大65℃となります。
In the operating temperature item, the low temperature side is the ambient temperature regulations.
The high temperature side is the panel surface temperature regulations.
Switch for luminance adjustment is in case of position①～position③.

Position④ is Max.T

OPA

=65℃.

LD-25260A- 12

6．電気的特性 Electrical Characteristics

6-1．TFT液晶パネル駆動部 TFT-LCD panel driving Ta＝+25℃

項目

Parameter

電源電圧

Supply voltage

消費電流

Current dissipation

LVDS入力電圧

Input voltage for LVDS receiver

許容入力リップル電圧

Permissive input ripple voltage

差動入力

スレッショルド電圧

Differential input
threshold voltage

High

Low

終端抵抗

Terminal resistor

記号

Symbol

V

CC

I

CC

V

V

RP

V

TH

V

TL

R

条件

Condition

Vcc=3.3V －

L

T

V

最小

Min.

0

－

－

CM

－

-100

【Note1】　入力電圧シーケンス Vcc turn-on/off conditions

0.9 V

CC

0.1 V

V

Data

Back light
(LED)

CC

CC

t

1

t

2

ON

t

5

OFF OFF

t

3

t

6

t

7

標準

Typ.

3.33.0

(630)

－

－

－

－

100

0.9 V

0.1 V

t

4

最大

Max.

(1000)

V

CM

3.6

2.4

+100

－

－

単位

Unit

V

mA

V

mV

mV

mV

Ω

P-P

20μs＜ t

CC

CC

0　　＜ t

0　　＜ t

1s　 ≦ t

300ms≦ t

200ms≦ t

備考

Remark

【Note1】

【Note2】

Vcc=3.3V200

VCM =+1.2V

【Note3】

差動信号間

Differential input

≦　10ms

1

≦　20ms

2

≦　1s

3

4

5

6

t

≦　100ms

7

　　瞬時電圧降下 Vcc-dip conditions

V

CC

Vmin

V

th

V
V

th

min

= 2.5V
=3V

＜VCC≦V

1) V

th

min

td ≦ 10ms

2) V

CC

＜V

th

瞬時電圧降下条件は入力電圧シーケンス
に順ずるものと致します。

Vcc-dip conditions should also follow the On-off

t

d

conditions for supply voltage

データ入力とバックライト点灯との関係は、上記入力シーケンスを推奨致します。
パネル動作以前のバックライト点灯、あるいはパネル動作停止後のバックライト点灯にて、瞬間白表示
あるいは正常でない表示を行う場合がありますが、これは入力信号の変動によるものであり、液晶
モジュールにダメージを与えるものではありません。
The relation between the data input and the backlight lighting will recommend the above-mentioned input
sequence. When the backlight is turned on before the panel operates, there is a possibility of abnormally
displaying. The liquid crystal module is not damaged.

LD-25260A- 13

【Note2】　消費電流 Current dissipation

標準値：白黒縦階調表示時

Typical current situation : -gray-bar pattern

（測定条件 Vcc=+3.3V、fck = 74MHz、Ta=25℃）

【Note3】　V

V

：　LVDSドライバのコモンモード電圧

CM

：　LVDS common mode voltage

CM

RGB RGB RGB RGBRGB
GS0 GS1 GS2 GS254 GS255

・・・

6-2．LEDバックライト 駆動回路部 Backlight driving Section

項目

Parameter

電源電圧

Supply voltage

記号

Symbol

V

DD 10.8 13.2

DD1

DD2 - (875) (1,050)

I

最小

Min.

- (750)

消費電流

Current dissipation

DD3 - (1,000) (1,200)

I

IDD4 - (1,500) (1,800)

DD5 -

I

許容入力リップル電圧

Permissive input ripple voltage

V

RP_BL -

標準

Typ.

12.0

-

-

最大
Max.

(900)I

100

200

単位

Unit

mA

mA

mA

mA

μA

mV

備考

Remark

V

position① (Luminance Min.)

【Note1】

【Note2】

設定①(調光MIN.時)

【Note2】

設定②

position②

【Note2】

設定③

position③

【Note2】

設定④(調光MAX.)

position④ (Luminance

MAX.)

P-P

VDD=+12.0V

LD-25260A- 14

Ta＝+25℃

入力Hi電圧

High voltage

V

IH_BLEN

9.0 -

BL_EN

入力Lo電圧
Low voltage

入力Hi電圧

High voltage

IL_BLEN -

V

VIH_PWM

9.0

-

- VDD

PWM

入力Lo電圧
Low voltage

PWM周波数

PWM frequency

PWMデューティー比

PWM duty ratio

寿命

Life time

V

IL_PWM

f

PWM 200

D

PWM

L

-

10 -

(50,000)

(Module)

-

-

【Note1】 入力電圧シーケンス On-off conditions for supply voltage

0.9 VDD

VDD

0.1 VDD

t9

t8 t1

0.1 VDD

t11

BL_EN

0.9 VDD

VDD

0.4

0.4

1K

100

V

V

V

V

Hz

%

h-

20us ≦ t

0ms ≦ t

0ms ≦ t10

1s ≦ t11

【Note3,5】

【Note3,5】

【Note4】

【Note4】

【Note6】

【Note6】

【reference】

【Note7,8】

8 ≦ 200ms

9

t13

PW

Back light
(LED)

t1

ONOFF OFF

ON

【Note2】 消費電流 Current dissipation

Typ. value：　V
Max. value：　V

=+12.0V、PWM Duty=100%

DD

=+10.2V、PWM Duty=100%

DD

【Note3】 33kΩのプルダウン抵抗が接続されています。

This terminal is connected to a 33K ohm pull-down resistor.

0ms ≦ t12

0ms ≦ t13

OFF

LD-25260A- 15

【Note4】 33kΩのプルダウン抵抗が接続されています。

This terminal is connected to about 33K ohm pull-down resistors.

【Note5】 High : Backlight ON

Low : Backlight OFF

t14

【Note6】 PWM調光信号

f

PWM　＝　1/t15

Duty 10% : Min. Luminance
Duty 100% : Max. Luminance
デューティー比に応じて輝度が可変 (但し、t
周波数が遅くなると、ちらつき等の表示品位の低下を招く場合があります。
Luminance changes in proportion to the duty ratio. (t14≧500μs)
When the frequency slows, the display fineness might decrease.

【Note7】 Ta＝25℃ 調光MAXにて連続点灯した際、輝度が初期値の 50％になった時(調光設定①～③の場合）

調光設定④の場合は30,000hとなります。
Luminance becomes 50% of an initial value. (Ta＝25℃, PWM=100%, position①～position③)

However, life time of position④ is 30,000h.

PWM

14≧500μsであること)

t15

【Note8】 本製品に使用しているLEDは温度に対して非常に敏感です。高温環境下で長時間あるいは繰り返し

ご使用になられますと、急激に寿命が低下する可能性があります。
上記のような環境下でご使用になられる際には、弊社までご相談下さい。
The LED used in this LCD module is very sensitive to temperature change. If it operates for extremely
long time under high temperature, it is possible rapidly to shorten the life time of LED.
In case of such a condition, consult with us.

【Note9】 PWM信号を10msec以上OFFする場合は、BL_EN信号をLowにリセットして下さい。

リセットされずにPWM信号を再投入した場合は、ソフトスタート機能が働かないため過電流が発生する
場合があります。
When PWM signal is set “Low” more than 10ms, please turn off BL_EN.
If PWM signal is input without reset of BL_EN ,Soft start function of LED driving circuit is invalid
and inrush current may occur.

OK NG

BL-EN

PWM

Turn off

over 10ms

BL-EN

over 10ms

PWM

7．入力信号のタイミング特性 Timing Characteristics of Input Signals

7-1．タイミング特性 Timing characteristics

LD-25260A- 16

最小

Min.

標準

Typ.

60.0 74

1030

1096

13.9 14.8

960

1111

16.0 ms

960

1125 1360

16.66

1080 1080

最大
Max.

1650

-

960

-

単位

Unit

MHz

clock

μs

clock

line

line1080

クロック

Clock

ENAB

項目

Parameter

周波数

Frequency

水平周期

Horizontal period

有効表示領域

Horizontal display period

垂直周期

Vertical period
有効表示領域

Vertical display period

記号

Symbol

1/Tc 85.0

TH

THd

TV

TVd

【Note1】 ENAB信号のTV期間が長くなると、フリッカ等の表示品位の低下を招く可能性があります。

In case of using the long vertical period, the deterioration of display quality, flicker etc. may occur.

TH

THd

　　　ENAB

備考

Remark

【Note1】

A side DATA
　　　(R1,G1,B1)

B side DATA
　　　(R2,G2,B2)

　　　ENAB

1919 1919

1920 1920

　Tc

13

24

1 2 1079 1080

TVd

TV

7-2．入力信号と画面表示 Input Data Signals and Display Position on the screen

GB BBRA GA BA RB

（ 1, 1 ）

（ 2, 1 ）

データ転送は1クロックで2絵素転送します。
Two pixels-data are sampled at the same time.

LD-25260A- 17

データの画面表示位置（H, V）
Display position of input data(H,V)

D(1,1) D(2,1) D(3,1) D( 1920 ,1)

D(1,2) D(2,2)
D(1,3)

D(1, 1080 ) D( 1920 , 1080)

G B

R

* A side : RA0～RA7,GA0～GA7,BA0～BA7
* B side : RB0～RB7,GB0～GB7,BB0～BB7

8．入力信号と表示基本色および各色の輝度階調
Input Signals, Basic Display Colors and Gray Scale of Each Color

LD-25260A- 18

色・階調
Colors &

Gray scale

Black

Blue

Green

Cyan

Basic Color

Red

Magenta

Yellow

White

Black

Darker

基本色

赤の階調

Brighter

Gray Scale of Red

↑

↑

↓

↓

Gray

Scale

－

－

－

－

－

－

－

－

GS0

GS1

GS2

↓

↓

GS250

GS251

データ信号 Data signal

R0 R1 R2 R3 R4 R5 R6 R7 G0 G1 G2 G3 G4 G5 G6 G7 B0 B1 B2 B3 B4 B5 B6 B7

000000000000000000000000

0000000000000000XX111111

00000000XX11111100000000

00000000XX111111XX111111

XX1111110000000000000000

XX11111100000000XX111111

XX111111XX11111100000000

XX111111XX111111XX111111

000000000000000000000000

100000000000000000000000

010000000000000000000000

↓↓

↓

↓↓↓

101111110000000000000000

011111110000000000000000

Red

Black

Darker

緑の階調

Brighter

Gray Scale of Green

Green

Black

Darker

青の階調

Brighter

Gray Scale of Blue

↑

↑

↓

↓

↑

↑

↓

↓

GS252

GS0

GS1

GS2

↓

↓

GS250

GS251

GS252

GS0

GS1

GS2

↓

↓

GS250

GS251

XX1111110000000000000000

000000000000000000000000

000000001000000000000000

000000000100000000000000

↓↓

↓

↓↓↓

000000001011111100000000

000000000111111100000000

00000000XX11111100000000

000000000000000000000000

000000000000000010000000

000000000000000001000000

↓↓

↓

↓↓↓

000000000000000010111111

000000000000000001111111

Blue

GS252

0000000000000000XX111111

0 :Lowレベル電圧　Low level voltage 　　　　 1 :Highレベル電圧　High level voltage

各色表示用のデータ信号8ビット入力にて、赤253階調、緑253階調、青253階調を表示し、

合計24ビットのデータの組合せにより1677万色の表示が可能です。

Each basic color can be displayed in gray scales from bit data signals. According to the combination of、

total 24 bit data signals, the -million-color display can be achieved on the screen.

9．光学的特性 Optical specification

項目

Parameter

記号

Symbol

条件

Condition

最小

Min.

標準

Typ.

最大

Max.

LD-25260A-

Ta=+25℃, Vcc=+3.3V

単位

Unit

備考

Remark

19

視角範囲

Viewing

angle

range

水平

Horizontal

垂直

Vertical

コントラスト比

Contrast ratio

応答速度(白黒）

Response Time(White Black)

表示面白色色度

Chromaticity of White

表示面赤色色度

Chromaticity of Red

表示面緑色色度

Chromaticity of Green

表示面青色色度

Chromaticity of Blue

白色表面輝度

Luminance of white

輝度分布

White Uniformity

θ3,θ9

θ6

θ12

CR

τr +τd

Wx
Wy

Rx

Gx

Gy

Bx
By

Y

L1

CR>10

最適視角
optimized

angle

θ=0°

(70) (80)

(45)
(70)

(450)

-

(0.300)
(0.320)

-

-Ry

-

-

(65)
(80)

(800) -

(30)

(0.250)(0.300)

(0.320)

(0.270)

（0.650）

(0.330) ­(0.310)
(0.640)

- (0.150) -

- (0.060)
(240) (300) ­(480) (600)

-

-

-

-

-

-

-

-

-

-

-

(1.33)

Deg.

Deg.
Deg.

ms

cd/m
cd/m

2

2

【Note1,2,4】

【Note2,4】

【Note3,4】

position①

【Note4】

position①

【Note4】

position④

【Note4】

【Note5】

※バックライト点灯後30分後に、PWMのデューティー比100%にて測定をします。
　また光学的特性測定は、下記の図2の測定方法を用いて暗室あるいはこれと同等な状態にて行います。
The measurement shall be executed 30 minutes after lighting at rating.
The optical characteristics shall be measured in a dark room or equivalent state with the method
shown in Fig.2 below.

受光器 Sensor
: 応答速度 Response time（BM-5A/BM-7）
: コントラスト Contrast(SR-3)

受光器 Sensor(EZ-CONTRAST）

画面中央 Panel center(θ=0°）

TFT-LCD module

図2-1 視野角特性測定方法
Fig2-1 Measuring setup for Viewing angle

400mm

Field=1°

画面中央 Panel center(θ=0°)

TFT-LCD module

図2-2 コントラスト/輝度/応答速度/色度特性測定方法
Fig2-2 Measuring setup for Luminance, Chromaticity and Response time

: 輝度 Luminance(SR-3)
: 色度 Chromaticity(SR-3)

図２　光学的特性測定方法

Fig.2 Optical characteristics measurement method

【Note1】視角範囲の定義 Definitions of viewing angle range

法線 Normal line

θ9

θ6

6時方向 6o'clock direction

【Note2】コントラスト比の定義 Definition of contrast ratio

次式にてコントラスト比を定義します。
The contrast ratio is defined as the following.

θ12

LD-25260A- 20

θ3

コントラスト比（CR）
Contrast Ratio(CR)

＝

白表示の画面中央輝度 Luminance with all pixels white
黒表示の画面中央輝度 Luminance with all pixels black

【Note3】応答速度の定義 Definition of response time

下図に示すように「白」及び「黒」に変化する信号を入力し、受光器出力の変化時間にて定義します。
The response time is defined as the following figure and shall be measured by switching the input signal for
"black" and "white".

受光器出力(相対値)

Photo detector Output

(Relative Value)

100%

90%

10%

0%

White

τ

d

【Note4】画面中央部で測定します。

This shall be measured at center of the screen.

【Note5】輝度分布の定義 Definition of white uniformity

下図に示す5箇所(①～⑤)の測定値で、次の計算式にて定義します。
White uniformity is defined as the following with five measurements.(①～⑤)

Black

Time

τ

White

r

δw ＝

①～⑤の最大輝度値 Maximum luminance of 5 points

①～⑤の最小輝度値 Minimum luminance of 5 points

10． 表示品位　Display Qualities

別紙出荷検査基準書を参照してください。
Please refer to the Outgoing Inspection Standard.

480 960 1440

2

1

5

3

4

pixel

270
540
810

pixel

LD-25260A- 21

11．モジュールの取り扱い Handling Instructions

【モジュール取り扱いに関する注意事項とお願い】
【Handling Precautions】

a ) モジュールの取り扱いはできる限り塵埃の少ない環境にて行って下さい。特に金属製の異物がモジュールに付着

すると内部回路がショートして故障する可能性があります。
Treat LCD module in dustless surroundings. Metal foreign material stuck to the circuit is possible to cause a short.

b )

ケーブルを入力コネクタに挿抜する時は、必ずモジュールに入力する電源や信号をＯＦＦにしてから行って下さい。
Be sure to turn off the power supply when insertion extraction the cable.

c )

ケーブルの抜き挿し時にはモジュール側の回路部やコネクタ部に強い外力が加わらないように注意して下さい。
破損や接触不良となる可能性があります。
Be careful not to give any physical stress onto the circuit and/or the connector of LCD module
when you pull/plug a cable. Physical stress will cause a break or worse connection.

d )

パネル表面の偏光板は傷つき易いので、硬いものや鋭利なもので擦ったりしないよう取り扱いには十分注意して
下さい｡
Do not touch or scratch the polarizer with items harder than the surface rating or permanent damage can result.

e )

偏光板上のゴミは、静電対策が施されたイオン化エアガン等のN2ブローで吹き飛ばして下さい。
Use N2-blower such as an ionized nitrogen has anti-electrostatic when you blow dusts on Polarizer.

f )

水滴等が長時間付着すると変色やシミの原因になりますので、すぐに、脱脂綿あるいは柔らかい布等で拭き取って
下さい。
Since a long contact with water may cause discoloration or spots, wipe it with absorbent cotton or other soft
cloth immediately.

g )

CMOS LSIを使用していますので、取り扱い時の静電気に十分注意し、人体アースなどの配慮をして下さい。
その他、通常電子部品に対する注意事項は遵守して下さい。
This module contains CMOS LSI. Please use appropriate anti-static protection methods for all contact with
the LCD panel and its electrical circuits.

h )

モジュールには金属を使用しておりますので、取り扱いに時にはエッジ部に十分注意して下さい。
Be careful with the edge parts of the module which is made of metal.

i )

ガラスや微細配線部品を使用しておりますので、落としたり固いものに当てたり、強い衝撃を加えると、ワレ，カケ
や内部断線の原因になりますので、取り扱いには十分注意して下さい。
Since the LCD panel is made of glass, it may break or crack if dropped or bumped on hard surface.
Always handle with care.

j )

パネル表示部が破損した場合、万が一切断面に触れますとケガをすることがあります。
破損部を手で触らないように十分注意して下さい。
When the panel is broken, do not touch the glass. Although the panel is difficult to be scattered, touching the
broken part may hurt your hands.

k )

パネル表示部が破損した場合、パネル内の液晶が漏れる恐れがあります。もし誤って目や口に入った場合は
直ちに水で洗い落とし、医者の診断を受けて下さい。
Liquid crystal contained in the panel may leak if the LCD is broken. If LC material should accidently come in
contact with the mouth or eyes rinse with water as soon as possible, following the instructions of the
appropriate MSDS.

l )

回路部品及びパターン部に触れないでください。回路が破損する可能性があります。
Do not touch the circuit and the pattern of the board. If you touch it, the circuit may be broken.

m)

直射日光など強い紫外線に長時間さらさないようにお願いします。
Do not expose to strong ultraviolet rays such as direct sunlight for a long time.

n)

モジュールの廃棄については、地方自治体により規制を受ける場合があります。それぞれの自治体規制に
従って廃棄して下さい。
Follow the regulations when LCD module is scrapped. The government you stay may have some regulations
about it.

o)

本モジュールには、表偏光板上の傷防止用に保護フィルムを貼っております。保護フィルムを剥離する時は、
出来る限り使用直前に、静電気に注意しながらゆっくりと剥離下さい。
<推奨条件>
・アースバンドを装着の上、剥離作業をする。
・除電ブロアの風を剥離部分にあてながら一定速度で 5秒以上かけて剥離する。
Protection film is attached to the module surface to prevent it from being scratched .Peel the film off slowly,
just before the use, with strict attention to electrostatic charges. Blow off 'dust' on the polarizer by using
an ionized nitrogen.

LD-25260A- 22

p)

フィルム剥離後は偏光板表面へフィルム等を貼り付けないで下さい。パネル表面偏光板の保護フィルムを
再び貼り付けて長期保管すると、偏光板表面が変質し、シミ状の外観不具合を生じる可能性があります。
After peeling laminate film off, please do not attached to the front polarizer. If you attach again and store it
long time, surface of the front polarizer changes in quality and it may cause display non-uniformity issue.

【セット設計上のお願い】
【Set-Design Precautions】

a )

故障の原因となりますので、決してモジュールを分解しないで下さい。
Disassembly of the LCD panel in any way voids the warranty and may permanently damage the LCD panel.

b )

取り付け穴を同一平面で固定し、モジュールに“ソリ”や“ネジレ”等のストレスが加わらないようにして下さい。
Be sure to design the cabinet so that the module can be installed without any extra stress such as warp or twist.

c )

モジュール取り付け部はEMI、ESDや外来ノイズに対する安定化の為、アース接続をお奨めします。
Consider grounding the bezel to reduce EMI, ESD and minimize electronic noise into the LCD panel.

d )

筐体への取り付けはトルク値＝0.294±0.02N･m MAXとなりますが、実機による確認を十分に行って下さい。
When install LCD modules in the cabinet, please tighten with( “torque=0.294±0.02N･m MAX”).
Be sure to confirm it in the same condition as it is installed in your instrument.

e )

モジュール裏面には、回路基板がありますので、設計組み立て時にストレスが加わらない様にしてください。
ストレスが加わると回路部品が破損する恐れがあります。
When mounting the LCD panel, use all the provided mounting holes and maintain uniformity and coplanarity
so as not to bend, bow or twist the LCD panel at any time.
If stress is added, there is a possibility that circuit parts may be damaged.

f )

モジュール裏面に常時一定の圧力がかかると表示ムラ、表示不良などの原因となりますのでモジュール裏面を
圧迫するような構造にはしないで下さい。
It causes an irregular display and the defective indication, etc., when always put constant pressure
on the back of the module. Please do not make the structure to press the back of the module.

LD-25260A- 23

g )

パネル表面に保護板等をつける場合は干渉縞など画質を劣化させる事の無いよう注意して下さい。
In case of attaching a cover glass or touch panel to the front surface, use appropriate measures to avoid
degrading optical performance.

h )

液晶モジュール内部に細かい異物等が入ると光学部材に付着し、経時とともにムラが発生することがあります。
筐体設計時、冷却等の空気孔及び強制対流させるファン使用時には、その吸入口にも目の細かいフィルタを
取り付ける等の配慮をお願い致します。
To prevent loss of uniformity and prevent the introduction of contamination to the optical path of the LCD panel,
please use fine-pitch filters in the air flow of forced ventilation.

i )

モジュールに局所的な温度変化が生じないように、放熱性を考慮した部品配置・設計をお願いします。
Please design part arrangement to consider the heat dissipation not to change the local temperature
for module.

j )

本仕様書に規定されている絶対最大定格は、必ず守ってください。これを超えて使用した場合、部品の焼損・破壊や
特性の劣化の恐れがあります。周囲温度や入力信号変動、電気部品のバラツキ等も考慮の上、絶対最大定格を
超えないように設計して下さい。
Be sure to follow the absolute maximum rating in the specification. The design should consider the surrounding
temperature, the fluctuating input signal, and tolerance of the electronic parts. Exceeding values is possible to
cause worse characteristic such as burn and/or broken of the parts on LCD module.

k )

推奨動作条件範囲内にて使用して下さい。この範囲を超えた場合、絶対最大定格内であっても動作は保証されま
せん。
Be sure to use LCD module within the recommended operating conditions. Operating module out of the
recommended range is not guaranteed even if it is in the absolute maximum rating.

l )

モジュールへ電源投入後の入力信号の印加、切断については、本仕様書の電源・信号電圧のシーケンスに従って
設計して下さい。推奨外の条件で入力した場合、故障や表示劣化となる可能性があります。
Follow the power, signal, and supply voltage sequence which the specification indicates, regarding on-off
input signal after power on of LCD module.

m )

セットの使用条件に合わせて、モジュール故障時の電源回路保護装置をご検討下さい。
According to the using application, power circuit protection is recommended at module failure.

o )

モジュールからの不要輻射が周辺機器に妨害を与えないように製品化設計に際しては充分なシールド対策を
お願いします。
Take enough shielding countermeasure not to interfere to peripheral electronic device by unnecessary radiation
from the module.

p )

本機種は防塵・防水対策は実施しておりません。
This product is not water-proof and dust-proof structure.

【ご使用に関する注意事項とお願い】
【Operation Precautions】

a )

液晶パネルには、太陽光等の直射光を当てないよう使用ください。この様な環境下でご使用になる場合は、
遮光フードを設ける等ご配慮ください。液晶パネルに強い光が照射されますとパネル特性の劣化に繋がり、
表示品位が低下する事があります。
Avoid prolonged exposure to strong UV light as the panel may be permanently damaged. Apply sufficient
protection to block UV radiation in strong UV environments.

LD-25260A- 24

b )

モジュールの取り扱い及び機器への組み込みに際して、酸化性または還元性ガス雰囲気中（SO2、H2Sなど）
での長期ご使用や保管、また、これらの蒸気を発生する試薬、溶剤、接着剤、樹脂等の材料をＬＣＤモジュールの
周囲で使用した場合、腐食、変色、表示品位の劣化、動作異常等の原因となる為、保管・ご使用を避けて下さい。
When handling LCD modules and assembling them into cabinets, please avoid long-term storage in the
environment of oxidization or deoxidization gas. The use of materials such as reagent, solvent, adhesive, resin,
etc. which generate these gasses, may cause corrosion and discoloration of the modules.
Do not use the LCD module under such environment.

c )

セット側に使用している材料や包装材料から出てくるエポキシ樹脂（アミン系硬化剤）、シリコン接着剤
（脱アルコール系及びオキシム系）、トレイ発泡剤（アゾ化合物）等により、偏光板への接触・非接触にかかわらず、
偏光板の変質による表示の異常が起きる場合があります。貴社の使用材料との適合性を御確認下さい。
To prevent reduction in optical quality and abnormal display, avoid exposure and contamination of the LCD
panel from epoxy resin (mine system curing agent) that comes out from the material and the packaging material
used for the set side, the silicon adhesive (dealcoholization system and oxime system), and the tray blowing
agents ( azo-compound), etc. Please confirm LCD panel compatibility with materials employed in your
manufacturing and shipping processes.

d )

クロロプレンゴムは塩素ガスを発生しLCD パネルの接続部の信頼性に影響を与えるため、使用しないで下さい。
Do not use polychloroprene (CR) with LCD module. It will generate chlorine gas, which will damage the reliability
of the connection part on LCD panel.

e )

長時間の固定パターン表示での使用は、残像現象が起こる場合がありますのでご注意下さい。
（残像を避けるためスクリーンセーバーをご利用下さい。）
Do not drive the LCD panel for a prolonged time with a fixed pattern or image retention may result.
（Please use a screen saver etc., in order to avoid an afterimage.）

f )

定格保存温度以下では、内部の液晶が凝固しパネル破損の原因になります。また、定格保存温度を超えると
液晶が等方性の液体となり、元の状態に戻らない事があります。出来るだけ室温での保存をお願いします。
If stored at the temperatures lower than the rated storage temperature, the LC may freeze and it may cause
LCD panel damage. And If stored at the temperatures higher than the rated storage temperature, the LC will
lose its characteristics, and it cannot recover. Please keep it at near room temperature.

g )

長時間、高温高湿環境で使用する場合は、結露防止の配慮をお願いいたします。
Nature of dew consideration prevention is necessary when LCD is used for long time under high-temperature
and high-humidity.

LD-25260A- 25

12．出荷形態 Packing form

12-1．包装形態図　Packing form figure　　

図3.包装形態図に示す。
Packing form is shown in Fig 3.

12-2．カートン保管条件　Carton storage conditions

a) カートン積み上げ段数 Piling number of cartons ： MAX．5cartons
b) 最大収納台数 Package quantity in one carton ： 10pcs
c) カートンサイズ Carton size(Typ.) ： 502mm(W)×258mm(D)×360mm(H)
d) 総質量(10台収納時) Total mass (One carton filled with 10 modules) ： 10kg
e) カートン保管環境 Carton store environment ：

①温度　Temperature　　0～40℃

②相対湿度　Relative humidity　95％以下

・保管湿度環境の平均値としては、下記条件を参考に管理願います。　
Please refer below as average value of the environmental conditions.

夏場　 温度：20～35℃ 湿度：85％以下
冬場　　 温度：5～15℃ 湿度：85％以下
Summer time Temperature: 20～35℃ Humidity: 85% and below

Winter time Temperature: 5～15℃　 Humidity: 85% and below
・40℃ 95％RHの環境下で保管される時間が、累計で240時間以内に管理願います。
Please maintain within 240 hours of accumulated length of storage time, with conditions of
40 degrees Celsius and room humidity of 95%.

T.B.D

T.B.D

③直射日光　Direct sunlight

・製品に直射日光が直接当たらないように、包装状態か暗室で保管願います。
Please keep the product in a dark room or cover the product to protect from direct sunlight.

④雰囲気　Atmospheric condition

・腐食性ガスや揮発溶剤の発生の危険性がある場所では保管しないでください。
Please refrain from keeping the product with possible corrosive gas or volatile flux.

⑤結露防止に対するお願い　 Prevention of dew

・結露を避けるため包装箱は直接床に置かず、必ずパレットか台の上に保管願います。
またパレット下側の通風を良くするために、一定方向に正しく並べてください。
Do not place directly on the floor, and please store the product carton either on a wooden pallet
or a stand to avoid dew condensation. In order to obtain moderate ventilation in the pallet’s
bottom surfaces, arrange correctly in the fixed direction.
・保管倉庫の壁から離して保管願います。
Please place the product cartons away from the storage wall.
・倉庫内は通風を良くするよう注意頂き、換気装置などの設置をご配慮下さい。
Be careful of the inside of a warehouse to ventilate well and please consider installation of
a ventilator.
・自然環境下以上の急激な温度変化が無きように管理願います。
Manage to rapid temperature change under natural environment.

⑥振動　Vibration

・常時振動が加わる様な場所では保管しないで下さい。
Please refrain from keeping the product in the place which always has vibration.

⑦保管期間　Storage period

・上記保管条件にて１年以内の保管としてください。
Within above mentioned conditions, maximum storage period should be one year.

13．製品型名表示　Marking of product name

13-１．ラベル表示内容　Label indication

Ａ）モジュールシリアルラベル Module serial label

モジュール裏面に､SHARPロゴ･製品型名（ LQ156M1LG21）･製造番号を表示したラベルを貼付します。
The label that displays SHARP logo･Model No.（ LQ156M1LG21）･Lot No. is stuck on the back of the module.

SHARP

LQ156M1LG21

XXXXXXXXXX

Ｂ）バックライトシリアルラベル Backlight serial label

モジュール裏面に、バックライトの製品型名・製造番号を表示したラベルを貼付します。
The label that displays the model No. and lot No. for the backlight is stuck on the back of the module.

Model No.

Bar Code(Lot No.)

Lot No.

製造月(1～9,X=10,Y=11,Z=12)
Production month (1-9X, Y, Z)

ロットNo表示方法（数字及びアルファベット）
LotNodisplaymethod（Figureandalphabet）

製造年（西暦末尾）
Production year
(Last digit of dominical year)

LD-25260A- 26

シリアルＮｏ. Serial No.

生産工場識別コード
Assembly site code

　社内管理品番 Discernment code

＊＊＊＊＊-＊

xxxxxxxxxxxxxxxxxxxx

13-2．包装箱表示 Packing box Label

包装箱に、①型名（ LQ156M1LG21） ②出荷日付 ③モジュール数量 を表示したラベルを貼付します。
また、バーコード表示もこれに準じます。
The label that displays ①Model number（ LQ156M1LG21) ②Lot number ③Quantity of module is stuck
on the packing box. Moreover, the display of bar code also applies to this.

社内品番：

Lot No. ：　（1T） 2012. 02. 04 ＊＊

Quantity ：　（Q） 10 pcs

ユーザー品番　： ② Lot number (DATE)

シャープ物流用ラベルです。

(4S) LQ156M1LG21

Bar code（①）

Bar code（②）

Bar code（③）

Model No. (0～9 and A～Z)

QR Code

Lot No. (0～9 and A～Z)

① Model number（ LQ156M1LG21）

③ Quantity of module

弊社管理品番を記入する場合があります。 （例： LQ156M1LG21A 等）
Our management product number might be filled （Ex： LQ156M1LG21A etc.）

ＲｏＨＳ規制対応済の梱包箱に対しては、右図の表記を行います。
　※

R.C.（RoHS Compliance）とはRoHS指令に適合していることを意味します。

Ｒ. Ｃ.

当モジュールは、1台目よりRoHS指令に対応しております。　　
A right picture is written to the packing box of module for the RoHS restriction.
※ R.C.（RoHS Compliance）means these parts have corresponded with the RoHS directive.
This module corresponds from the first sample to RoHS Directive.

生産国については包装箱のSHARPロゴ下に下図の表記を行います。
The figure below is written under the SHARP logo of the packing box about the production country.

OR

14．信頼性項目 Reliability Test Items

LD-25260A- 27

No.

1

2

3

4

5

6

7

試験項目
Test item

高温保存

High temperature

storage test

低温保存

Low temperature

storage test

高温高湿動作

High temperature

& high humidity

operation test

高温動作

High temperature

operation test

低温動作

Low temperature

operation test

振動（非動作）

Vibration test

(non-operating)

衝撃（非動作）

Shock test

(non-operating)

試験内容

Conditions

周囲温度 70℃ の雰囲気中に 240H 放置
　Ambient temperature 70℃ 240H

周囲温度 -30℃ の雰囲気中に 240H 放置
　Ambient temperature -30℃ 240H

周囲温度 40℃、湿度 95％ RHの雰囲気中に 240H 動作
　Ambient temperature 40℃、Humidity 95% RH 240H
(ただし結露がないこと)
　(No condensation.)

パネル表面温度 70℃ の雰囲気中で 240H 動作
　Panel surface 70℃ 240H

周囲温度 0℃ の雰囲気中で 240H 動作
　Ambient temperature 0℃ 240H

＜正弦波 Sin wave＞
　　周波数範囲 Frequency ：10～57Hz／片振幅 Vibration width：0.076mm
　　　　 ：57～500Hz／加速度 Acceleration：9.8m/s2
　　掃引の割合 Sweep time ：11minutes
　試験時間 Test period：3H（X，Y，Z direction 1H)

最高加速度 Max. acceleration ：490m/s2 パルスPulse width：11ms
　正弦半波方向 Half sine wave direction ：±X,±Y,±Z
回数 Test period： Once for each direction

備考

Remark

【Note1】

【Note1】

【Note1】

【Note1】

【Note1】

【Note1】
【Note2】

【Note1】
【Note2】

8

熱衝撃（非動作)

Thermal shock

test

(non- operating)

【Note1】 評価方法 Result Evaluation Criteria

標準状態(*)において出荷検査基準書の検査条件下、実用上支障となる変化がない事とします。

(*)標準状態：温度：15～35℃,湿度：45～75％,気圧：86～106kpaの環境（JISZ8703準拠）

Under the display quality test conditions with normal operation state, these shall be no change

which may affect practical display function.

(*)normal operation state：Temperature:15～35℃,Humidity:45～75％, Atmospheric pressure:86～106kpa)

【Note2】 Ｘ，Ｙ，Ｚ方向の定義を示す。

The directions of X, Y, Z are defined as below:

【Note1】　-20℃[0.5h]～70℃[0.5h]／50cycle

Z

Y

X

LD-25260A- 28

図1. 外形寸法図
Fig.1. Outline Dimensions
