SHARP LL-T1810A User Manual

LCD MONITOR
LCD FARBMONITOR
MONITEUR LCD
MONITOR LCD

LL-T1810A

OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
MANUALE D’USO

Table of Contents / Inhaltsverzeichnis / Table des matières / Indice

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

2

Table of Contents

Notice for Users in the USA ............................................................................................................................ 4

TCO'99 ............................................................................................................................................................ 5

Notice for Users in Europe .............................................................................................................................. 7

Notice for Users in the UK ............................................................................................................................... 8

Notice for Users in Australia ............................................................................................................................ 8

Tips and safety precautions ............................................................................................................................ 9

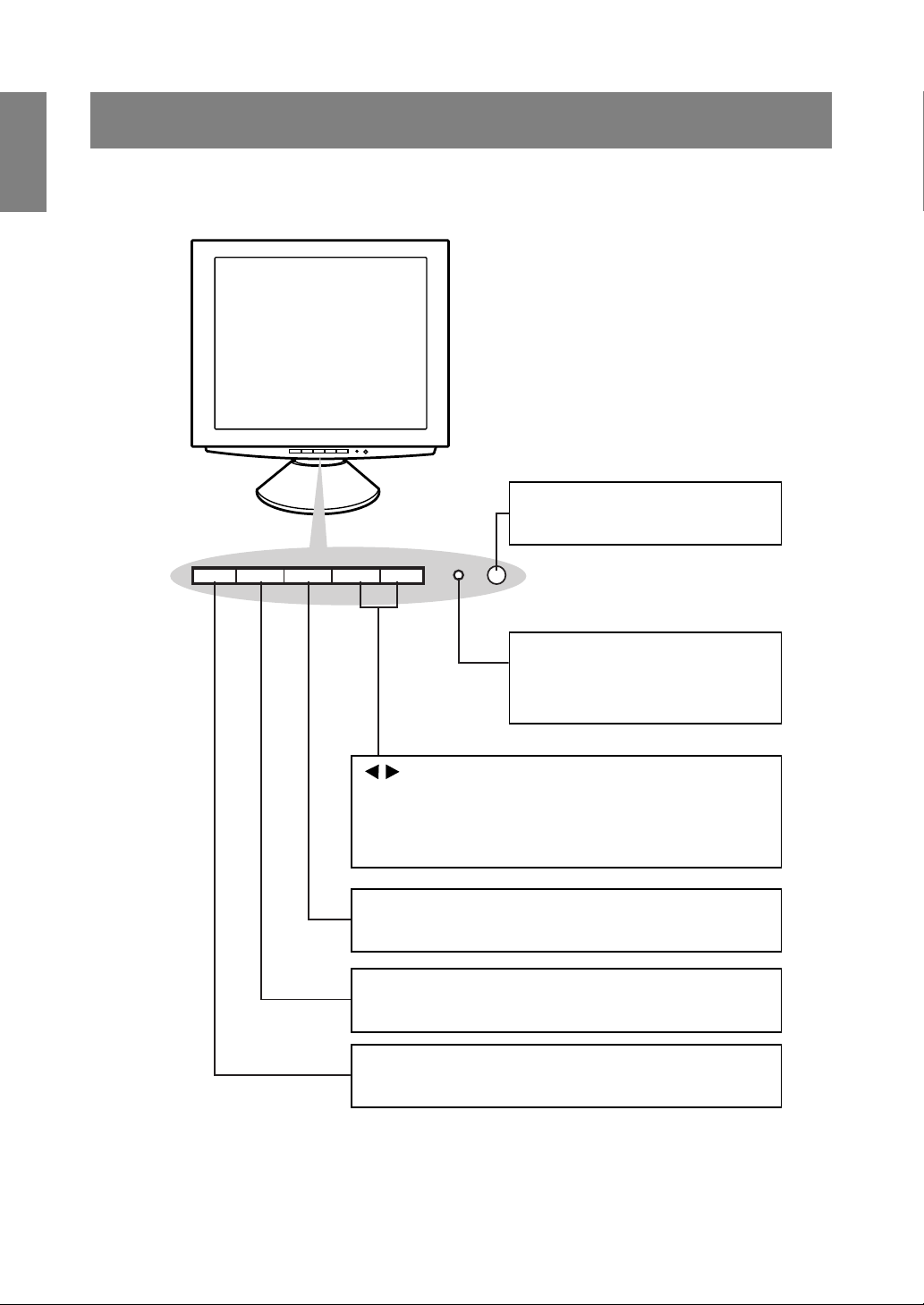

Product description ....................................................................................................................................... 10

Connecting the monitor and turning the monitor on and off ........................................................................... 12

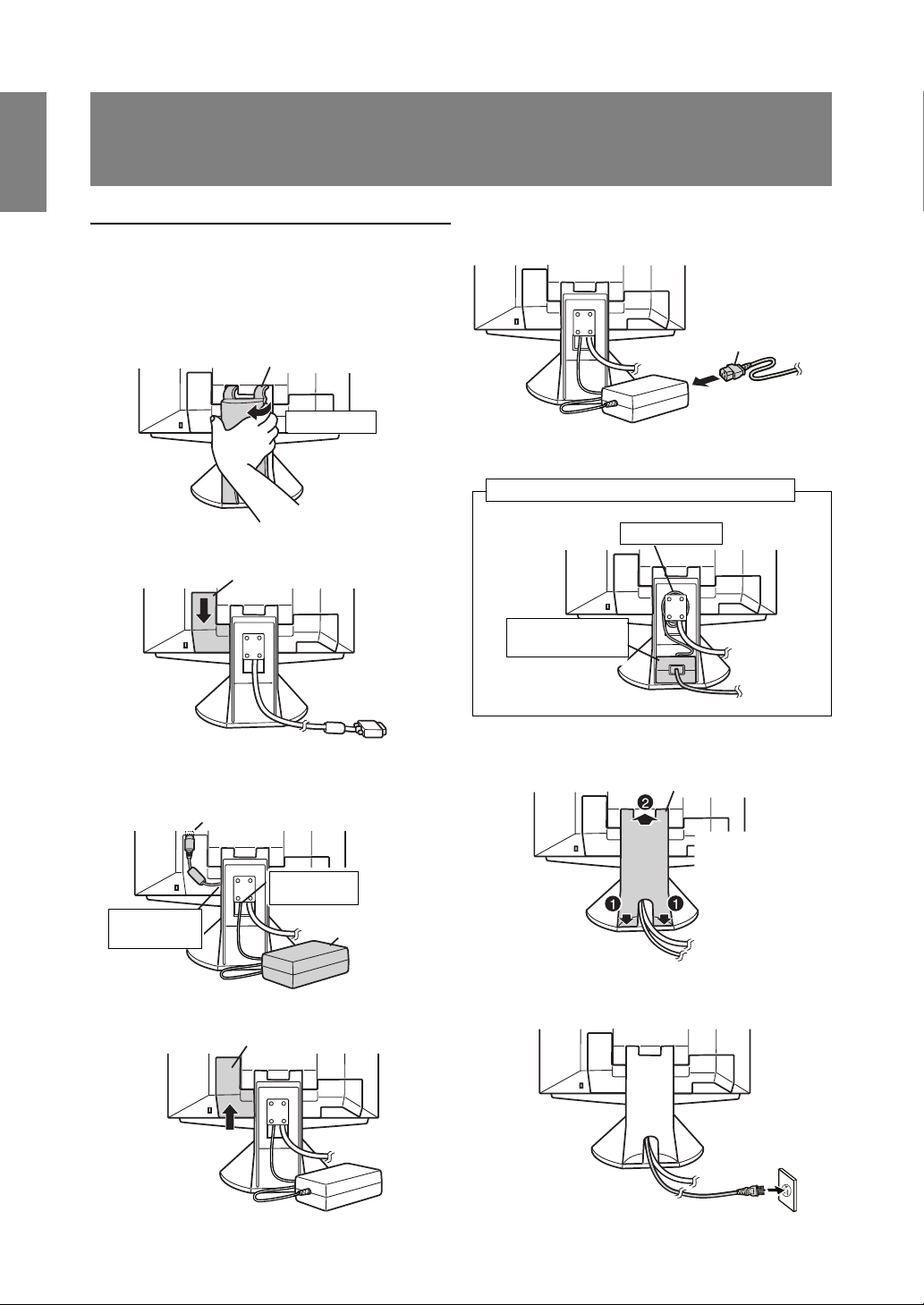

Connecting the monitor to a power source ............................................................................................... 12

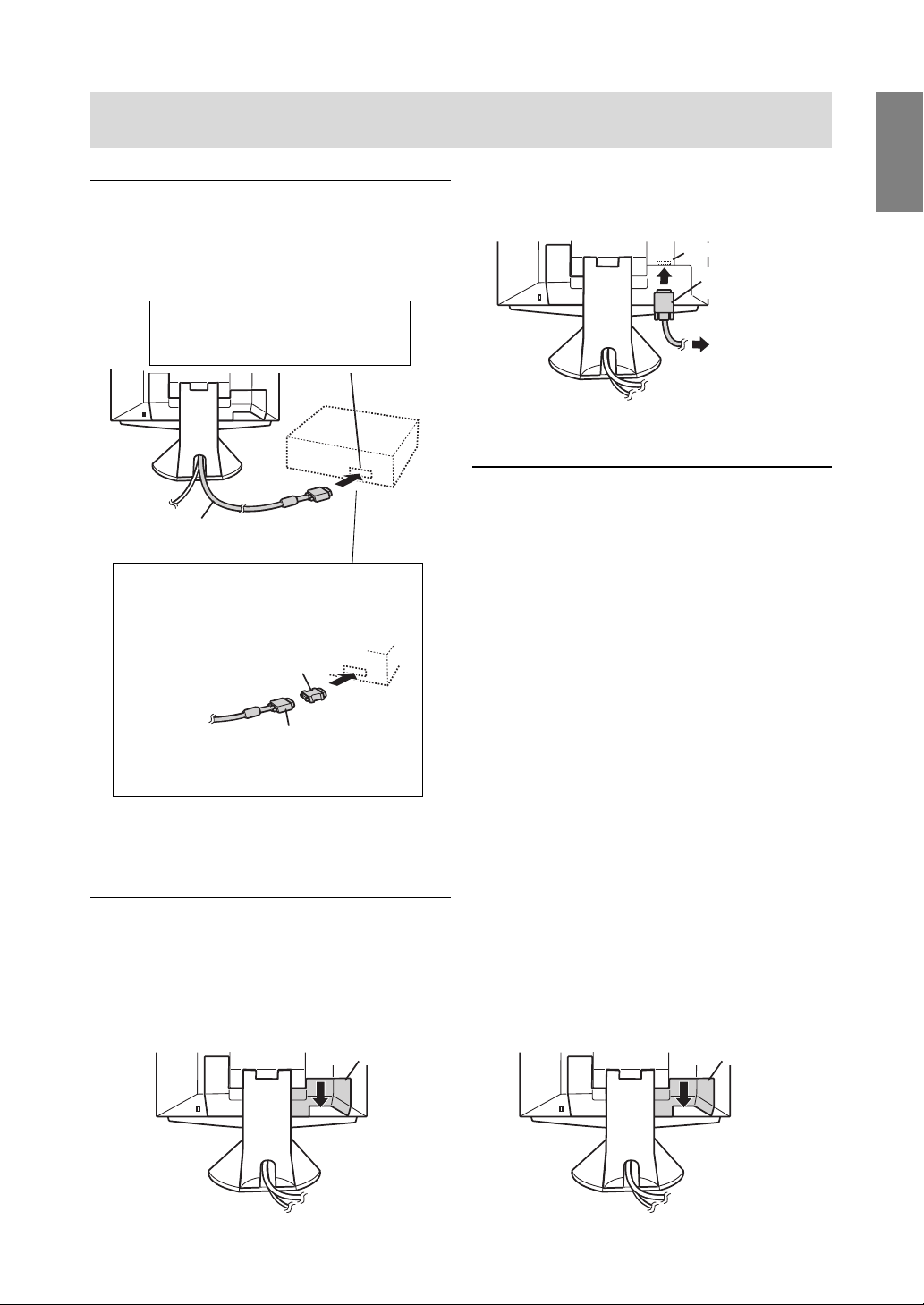

Connecting the monitor to a computer (PC etc.) ....................................................................................... 13

Connecting to a second computer ............................................................................................................ 13

Connecting a USB device ......................................................................................................................... 13

Turning the power on ................................................................................................................................ 14

Changing between input terminals (INPUT 1 ↔ 2) ................................................................................ 14

Turning the power off ................................................................................................................................ 14

Adjusting the screen display.......................................................................................................................... 17

Automatic screen adjustment ................................................................................................................... 18

Adjusting the backlight .............................................................................................................................. 18

Manual screen adjustment........................................................................................................................ 19

Monitor care and repair ................................................................................................................................. 22

Monitor care ............................................................................................................................................. 22

Storage..................................................................................................................................................... 22

Troubleshooting ........................................................................................................................................ 22

Specifications ................................................................................................................................................ 23

Instructions for attaching a VESA compliant arm .......................................................................................... 26

3

Notice for Users in the USA

FCC Statement

WARNING – FCC Regulations state that any unauthorized changes or modifications to this equipment

not expressly approved by the manufacturer could void the user's authority to operate this equipment.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device

pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equip-

ment does cause harmful interference to radio or television reception, which can be determined by

turning the equipment off and on, the user is encouraged to try to correct the interference by one or more

of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the distance between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

- Consult the dealer or an experienced radio/TV technician for help.

Use nothing but the included cables and AC cord to insure compliance with FCC regulation for Class B

computing equipment.

Declaration of Conformity

SHARP LCD Color Monitor LL-T1810A

This device complies with part 15 of the FCC rules. Operation is subject to the following conditions: (1)

this device may not cause harmful interference, and (2) this device must accept any interference re-

ceived, including interference that may cause undersized operation.

Responsible Party : SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07430
TEL :1-800-BE-SHARP

* As an ENERGY STAR Partner, SHARP has determined that this product meets the ENERGY STAR

guidelines for energy efficiency.

This product utilizes tin-lead solder, and fluorescent lamp containing a small amount of mercury. Disposal

of these materials may be regulated due to environmental considerations. For disposal or recycling

information, please contact your local authorities or the Electronics Industries Alliance:www.eiae.org

4

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a
product developed for professional use. Your purchase has also contributed to reducing the burden on the
environment and also to the further development of environmentally adapted electronics products.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adapta­tion of goods and services to the environment. The main problem, as far as computers and other electronics
equipment are concerned, is that environmentally harmful substances are used both in the products and
during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics
equipment, most of these potentially damaging substances sooner or later enter nature.
There are also other characteristics of a computer, such as energy consumption levels, that are important
from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of
electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emis­sions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running
continuously and thereby consumes a lot of energy.

What does labelling involve?

This product meets the requirements for the TCO'99 scheme which provides for international and environ­mental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO
(The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish
Society for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administra­tion).
Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric
and magnetic fields, energy consumption and electrical and fire safety.
The environmental demands impose restrictions on the presence and use of heavy metals, brominated and
chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must
be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be
adhered to in each country where the company implements its operational policy.
The energy requirements include a demand that the computer and/or display, after a certain period of
inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to
reactivate the computer shall be reasonable for the user.
Labelled products must meet strict environmental demands, for example, in respect of the reduction of
electric and magnetic fields, physical and visual ergonomics and good usability.
Below you will find a brief summary of the environmental requirements met by this product. The complete
environmental criteria document may be ordered from:

5

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet): [e-mail]
Current information regarding TCO'99 approved and labelled products may also be
obtained via the Internet, using the address: http://www.tco-info.com/

Environmental requirements

Flame retardants
Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is
to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of
flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants
are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing
bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproduc­tive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants
have been found in human blood and researchers fear that disturbances in foetus development may occur.
The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not
contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the
printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer
displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 require­ment states that batteries, the colour-generating layers of display screens and the electrical or electronics
components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in
high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also
demands that mercury is not present in any of the electrical or electronics components associated with the
labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light
system of flat panel monitors as there today is no commercially available alternative. TCO aims on removing
this exception when a mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture
and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs
break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on
earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous
system and in higher doses, causes lead poisoning. The relevant TCO´99 requirement permits the inclusion
of lead since no replacement has yet been developed.

*

Bio-accumulative is defined as substances which accumulate within living organisms

**

Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

6

Notice for Users in Europe

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by

93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit

Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées

par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/

EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest' apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla

direttiva 93/68/EEC.

Η εγκατασταση ανταποκρινεται στιζ απαιτησειζ των οδηγιων τηζ Ευρωπαïκηζ Ενωσηζ 89/336/ΕΟΚ κατ 73/23/ΕΟΚ,

óπωζ οι κανονισµοι αυτοι συµπληρωθηκαν απó την οδηγια 93/68/ΕΟΚ.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão

corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio

de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som komplette ras av

93/68/EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/

EEC.

CAUTION :

TO PREVENT ELECTRICAL SHOCK, DISCONNECT THE AC CORD BEFORE SERVICING.

CAUTION :

FOR A COMPLETE ELECTRICAL DISCONNECTION, PULL OUT THE MAIN PLUG.

VORSICHT :

UM DIE STROMZUFUHR VOLLSTÄNDIG ZU UNTERBRECHEN, DEN NETZSTECKER HERAUSZIEHEN
ENTFERNEN.

ATTENTION :

POUR UN ARRET TOTAL DU SYSTEMS, DECONNECTEZ LA PRISE DE COURANT SECTEUR.

VARNING :

FÖR TOTAL ELEKTRISK URKOPPLING, KOPPLA UR KONTAKTEN OCH.

PRECAUCION :

PARA UNA COMPLETA DESCONEXION ELECTRICA DESENCHUFE LA CLAVIJA DE LA RED.

7

Notice for Users in the UK

FOR CUSTOMERS IN U.K.

IMPORTANT

The wires in this mains lead are coloured in accordance with the following code :

GREEN-AND-YELLOW : Earth
BLUE : Neutral
BROWN : Live

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured
markings identifying the terminals in your plug proceed as follows. The wire which is coloured GREEN­AND-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the
safety earth or coloured green or green-and-yellow.
The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N
or coloured black.
The wire which is coloured BROWN must be connected to the terminal which is marked with the letter
L or coloured red.
Ensure that your equipment is connected correctly-if you are in any doubt consult a qualified
electrician.

"WARNING :THIS APPARATUS MUST BE EARTHED"

Notice for Users in Australia

Service Inquiries

Please contact your dealer for service if required or contact Sharp Corporation of Australia on

1 300 13 50 22 for referral to your nearest Sharp authorized Service Center.

8

Tips and safety precautions

- Under certain display conditions, minute specks

or spots may be noticeable. This is common for
liquid crystal monitors and is not a malfunction.

- The LCD panel has been manufactured using
highly elaborate technology. Properly working
pixels comprise 99.99% of total pixels. However,
please understand that 0.01% or less of pixels
may be missing or be brighter than usual.

- Do not leave the screen displaying idly for long
periods of time, as this could cause afterimage to
remain.

- If the brightness is adjusted to the minimum set­ting it may be difficult to see the screen.

- The quality of the computer signal may influence
the quality of the display. We recommend using a
computer able to emit high quality video signals.

- Never rub or tap the monitor with hard objects.

- Please understand that Sharp Corporation bears

no responsibility for errors made during use by
the customer or a third party, nor for any other
malfunctions or damage to this product arising
during use, except where indemnity liability is
recognized under law.

- This monitor and its accessories may be up­graded without advance notice.

Location

- Do not use the monitor where ventilation is poor,
where there is a lot of dust, where humidity is
high, or where the monitor may come into
contact with oil or steam, as this could lead to
fire.

- Ensure that the monitor does not come into
contact with water or other fluids. Ensure that no
objects such as paper clips or pins enter the
monitor as this could lead to fire or electric
shock.

- Do not place the monitor on top of unstable
objects or in unsafe places. Do not allow the
monitor to come into contact with strong shocks
or vibrations. Causing the monitor to fall or topple
over may damage it.

- Do not use in places where the monitor will be
subject to direct sunlight, near heating equipment
or anywhere else where there is likelihood of
high temperature, as this may lead to generation
of excessive heat and outbreak of fire

The Power Cord

- Do not damage the power cord nor place heavy
objects on it, stretch it or overly bend it. Also, do
not add extension cords. Damage to the cord
may result in fire or electric shock.

- Use only the AC adapter supplied with the
monitor. Using an AC adapter other than that
supplied may lead to fire.

- Insert the power plug directly into the AC outlet.
Adding an extension cord may lead to fire as a
result of overheating

Monitor and accessory checklist

- Please check that the following items are
included in the package.

- LCD monitor (1)

- AC adapter (1)

- USB cable (1)

- Monitor Settings Adjustment Disk for
Windows (1)

- Operation manual (1)

Notes:

- You are advised to retain the carton in case the
monitor needs to be transported.

- Authorship rights to the Monitor Settings
Adjustment Disk's program are held by Sharp
Corporation. Do not reproduce it without
permission.

Manual Scope

- In this booklet, Microsoft Windows 2000 will be
referred to as [Windows2000], Microsoft
Windows 98 as [Windows98], Microsoft Windows
95 as [Windows95], and Microsoft Windows
Version 3.1 as [Windows3.1]. When there is no
need to distinguish between programs, the term
[Windows] will be used.

- Microsoft and Windows are registered
trademarks of Microsoft Corporation.

- Macintosh is a registered trademark of Apple
Computer, Inc.

9

Front view

Control Panel

Product description

Power button (p. 14)

This button switches the monitor ON
and OFF.

Power LED (p. 14)

Green light: In use
Orange light: Power saving mode or

signal failure

Lamp off: Power OFF

buttons

When the On Screen Display (OSD) Menu is displayed:
These buttons are used to increase or decrease the value of a
selected option. (p. 19)
When the OSD Menu is not displayed:
These buttons are used to adjust backlight brightness (p. 18).

SELECT button (p. 19)

This button is used to select menu options when the OSD Menu is
displayed.

MENU button (p. 19)

This button is used to pop-up, select and close the OSD Menu.

INPUT button (p. 14)

Use this button to switch between input signal terminals.
(INPUT 1

↔

INPUT 2)

10

Front view

Product description

Ventilation
openings

Power terminal (p. 12)

Remove the cover to see the power
terminal. The AC adapter is connected
here.

INPUT 2 terminal and USB port

Remove the cover to view the computer
input terminal (INPUT 2) and USB port.

INPUT 2 terminal (p. 13)

Ventilation
openings

Security lock anchor

By connecting a security lock (purchased separately) to the security lock anchor, the
monitor is fixed so that it cannot be transported.

A second computer can be connected
here.

USB port: Downstream (Port 2) (p. 13)

A USB device can be connected here.

USB port: Upstream (Port 1) (p. 13)

A USB-ready computer or self-powered
USB hub can be connected here.

RGB signal cable: INPUT 1 (p. 13)

This is to be connected to the computer's
(i.e. PC etc) analog RGB output terminal.

Note: Never block the ventilation
openings as this may lead to
overheating inside the monitor
and result in malfunction.

The theft prevention hole works in conjunction with Kensington Micro Saver Security
Systems.

Adjusting the angle of the monitor

Lightly holding both sides of the monitor, adjust it
to a suitable viewing angle.

11

Connecting the monitor and turning

the monitor on and off

Connecting the monitor to a power source

Use only the AC adapter supplied.

1. Remove the stand cover.

(Rear View)

2. Remove the cover.

Stand cover

Lift one side

Cover

5. Connect power cord to AC adapter.

Power cord

Fitting the AC adapter inside the stand

Wind the cord

Place adapter
inside stand cavity.

3. Connect the AC adapter to the monitor's power
terminal.

Power terminal

Run cord
through hole.

Place cord
on hook

AC adapter

4. Replace cover.

Cover

6. Replace stand cover.

Stand cover

7. Place power plug into AC outlet.

12

Connecting the monitor and turning the monitor on and off

Connecting the monitor to a computer
(PC etc.)

When connecting, ensure that both the monitor and
computer are switched off.

Firmly insert the analog RGB output
terminal (mini D-sub 15 pin with 3 rows)
then tighten the screws each side.

RGB cable

If connecting to a D-sub 15 pin 2 row Apple
Power Macintosh, attach a Macintosh conver­sion adapter (to be purchased separately) to
the RGB signal cable.

Macintosh conversion adapter

RGB signal cable

After connecting the adapter, tighten the
screws on each side to fix into place.

Note:

- If connecting to the Sun Ultra series, a conversion
adapter (purchased separately) may be
required.

Connecting to a second computer

A RGB signal cable (to be purchased separately) is
needed to connect a second computer.

1. Remove the cover

(Rear View)

Cover

2. Connect the RGB signal cable (purchased
separately) to the INPUT 2 terminal.

INPUT 2 terminal

RGB signal cable
(purchased sepa­rately)

To the computer's
RGB output terminal

3. Replace the cover.

Connecting a USB device

This monitor can be used with hubs which use the
USB standard (Rev. 1.1).

Downstream (2 ports)

USB devices such as keyboard and mouse can be
connected here. Up to 100mA of power is able to be
supplied per port. Devices requiring more than
100mA cannot be connected.

Upstream (1 port)

USB compatible computers and self-powered hubs
can be connected. (Bus-powered hubs cannot be
connected.)

Notes:

- If a USB cable is required, please use the one

included.

- Before connecting, ensure that the shape of the
USB cable connector is correct.

- For information regarding the USB function (such
as set-up) please refer to the operation manual of
the computer to be connected.

- Some devices may not be able to be activated.
To ascertain a certain device's USB
compatibility, please contact the manufacturer of
the device.

1. Remove the cover.

(Rear View)

Cover

13

Connecting the monitor and turning the monitor on and off

2. Connect the USB cable.

USB port: Downstream (2 ports)

USB port: Upstream (1 port)

3. Replace the cover.

Turning the power on

When connecting, ensure that both the monitor and
computer are switched off.

Turn on device to

Turn monitor on

Press power button

The power LED

which monitor is
connected

Changing between input terminals

↔ ↔

↔

(INPUT 1

↔ ↔

2)

When connected to two computers, use the INPUT
button to switch between input signal terminals (i.e.
to choose which computer's screen you want dis­played.)

INPUT button

Pushing this button switches between input
signal terminals, so that the screen changes
to display any of the machines connected.

Turning the power off

Turn off device
to which monitor
is connected

Turn monitor off

Power LED

Green light: In use
Orange light: Power saving mode or signal

failure

Lamp off: Power OFF

Notes:

- Depending on the computer or OS, it may be

necessary to use the computer to install monitor
set-up information. If so, follow the steps below to
install the monitor set-up information. (p. 15)

- When setting up the monitor or a connected
computer for the first time, connecting an
additional computer or after having changed an
aspect of the current system, perform an
automatic screen adjustment before use (p. 18).

Press power button

CAUTION!

Do not leave the monitor in contact with rubber or
plastic items for long periods of time as this could
lead to color change or change in shape.

14

Connecting the monitor and turning the monitor on and off

Installing set-up information and the ICC
profile

Depending on the computer or OS, it may be neces­sary to use the computer to operate the installation
of monitor set-up information etc. If so, follow the
steps below to install the monitor set-up information.
(Depending on the computer type, command names
and methods may differ. Please follow the compu­ter’s own operation manual while reading this.)
Note:
This explanation assumes that the floppy disk drive
is "A drive". If the floppy disk drive of your computer
is not "A drive", please read the below substituting
the floppy disk drive you are using in place of "A
drive" or "A".

About ICC profiles
An ICC (International Color Consortium) profile
is a file that describes the color characteristics of
the LCD monitor. By using an application that
works together with an ICC profile, a high color
resolution can be realized.

Notes:

- Both Windows 98 and Windows 2000 use the

ICC profile.

- When the storing Windows 98 and Windows
2000 set-up information, the ICC profile is also
installed. If you would like to install the ICC
profile only, please refer to Installing the ICC
profile on the following page.

- When using the ICC profile, please set the
[WHITE BALANCE] to [STD].

Installing set-up information
For Windows 95

Installing monitor set-up information into Windows 95.
This explanation assumes that the floppy disk drive
is "A drive".

1. Place the Monitor Settings Adjustment Disk
(provided) into the computer's A drive.

2. Click on the [Start] button. From [Settings],
choose [Control Panel].

3. Double click on [Display].

4. Click on [Settings], [Advanced Properties], and
[Monitor], then [Change].

5. Click on [Have Disk], confirm that [Copy
manufacturer's files from:] is [A:] then click [OK].

6. Confirm that the monitor details are selected, and
click [OK].

7. Check that the monitor details are displayed,
then click [Apply].

8. Click [OK], and close the window.

9. Remove the Monitor Settings Adjustment
Disk from the A drive

For Windows98

Installing monitor set-up information into Windows
98, and setting the monitor's ICC profile as a prede­termined value.
This explanation assumes that the floppy disk drive
is "A drive".

If the "Add New Hardware Wizard" has appeared:

1. Place the Monitor Settings Adjustment Disk
(provided) into the computer's A drive.

2. Click [Next].

3. Check [Display a list of all the drivers in a specific
location, so you can select the driver you want.],
then click [Next].

4. When [Models] is displayed, click on [Have Disk],
confirm that [Copy manufacturer's files from:] is
[A:], and click [OK].

5. Confirm that the monitor details are selected,
then click [Next], [Next], and [Finish]. If the "Add
New Hardware Wizard" appears, repeat the
installation commands beginning from 2 above.

6. Remove the Monitor Settings Adjustment Disk
from the A drive.

If the "Add New Hardware Wizard" has not ap­peared:

1. Place the Monitor Settings Adjustment Disk in the
computer's A drive.

2. Click on the [Start] button. From [Settings],
choose [Control Panel].

3. Double click on [Display].

4. Click on [Settings], [Advanced] and [Monitor].

5. In [Options], check [Automatically detect Plug &
Play monitors] and click on [Change].

6. Click [Next].

7. Click on [Display a list of all the drivers in a
specific location, so you can select the driver you
want.], then click [Next].

15

Connecting the monitor and turning the monitor on and off

8. When [Models] is displayed, click on [Have Disk],
confirm that [Copy manufacturer's files from:] is
[A:], and click [OK].

9. Confirm that the monitor details are selected, then
click [Next], [Next], and [Finish].

10. Check that the monitor details are displayed,
then click [Apply].

11. Click [OK], and close the window.

12. Remove the Monitor Settings Adjustment Disk
from the A drive.

For Windows2000

Installing monitor set-up information into Windows
2000, and setting the monitor's ICC profile as a
predetermined value.
This explanation assumes that the floppy disk drive
is "A drive".

1. Place the Monitor Settings Adjustment Disk
(provided) into the computer's A drive.

2. Click on the [Start] button. From [Settings],
choose [Control Panel].

3. Double click on [Display].

4. Click on [Settings], [Advanced] and [Monitor].

5. Click on [Properties], [Driver] and [Update
Driver].

6. When [Upgrade Device Driver Wizard] appears,
click [Next].

7. Check [Display a list of the known drivers for this
device so that I can choose a specific driver] and
click [Next].

8. When [Models] is displayed, click on [Have disk],
confirm that [Copy manufacturer's files from:] is
[A:], and click [OK].

9. Select the monitor from the list displayed and
click [Next].

10.Click [Next], confirm that the monitor's name
appears on the screen, and click [Finish]. If
[Digital Signature Not Found] appears, click [Yes].

11.Click on [Close].

12.Click [OK], and close the window.

13.Remove the Monitor Settings Adjustment Disk
from the A drive.

Installing the ICC profile

Installing the monitor’s ICC profile. (If the set-up
information has already been installed, so too has
the profile, and there is no need to install it.)
This explanation assumes that the floppy disk drive
is "A drive".

1. Place the Monitor Settings Adjustment Disk in the
computer’s A drive.

2. Click on the [Start] button. From [Settings],
choose [Control Panel].

3. Double click on [Display].

4. Click on [Settings] and [Advanced].

5. Click on [General] and from [Compatibility] select
[Apply the new display settings without
restarting], then click on [Color Management].

6. Click [Add], and select [3 ½ Floppy [A:]] as the
file location.

7. Choose the color profile that you would like to
install, and click on [Add].

8. Choose the profile and click on [Set As Default].

9. Click [OK], and close the window.

10.Remove the Monitor Settings Adjustment Disk
from the A drive.

When using the ICC profile, please set the [WHITE
BALANCE] to [STD].

16

Adjusting the screen display

If necessary, the screen can be adjusted as follows.
Automatic screen adjustment (p. 18)
The CLOCK, PHASE, H-POS (horizontal position­ing) and V-POS (vertical positioning) functions can
be adjusted automatically.
Adjustment of backlight (p. 18)
Brightness of backlight can be adjusted.
Manual adjustment (p. 19)
Fine adjustments can be made using the On Screen
Display (OSD) Menu.

Note:

- All adjustments will be saved even after turning

the power off.

Useful functions and tips
Resetting MENU 1 (ADJUSTMENT)

MENU 1 (ADJUSTMENT) values can be returned to
their original ex-factory values in one command.

1. Turn on the monitor power.

2. Press the MENU button and the
simultaneously. When [RESET] appears on the
screen, the reset is complete.

Resetting all adjustment values

All adjustment values can be returned to their
original ex-factory values in one command.

1. Turn off the monitor power.

2. Press the MENU button and the SELECT button
simultaneously, and while doing this press the
power button (i.e. turn the power on). When [ALL
RESET] appears on the screen, the reset is
complete.

Note:

- While ALL RESET is displayed, the control

buttons are disabled.

- It is not possible to reset values when the
adjustment lock is in place. Remove the
adjustment lock before attempting to operate
control buttons.

button

Adjustment lock function

By disabling the control buttons (i.e. setting the lock)
any attempted changes to adjusted values will be
voided.

1. Turn off the monitor power.

2. While pressing the MENU button, press the
power button (i.e. turn the power on). This will set
the lock. (When this appears on the screen, the
lock is in place.)

Removing the lock

If the lock is in place and the above-mentioned
command is repeated, the lock will be removed.

Note:

- When the lock is in place, all buttons other than

the power button are disabled.

Choosing a message language

Messages displayed on the screen and OSD Menu
contents can be changed to the following languages.
Dutch, English, French, German, Spanish, Italian,
Swedish.

1. Turn off the monitor.

2. Pressing the
press the power button (i.e. turn the power on).
The Language Selection Menu (LANGUAGE) will
be displayed on the screen.

3. Use the SELECT button to choose a language.

4. Press the MENU button.
The setting is complete. From now, messages
and adjustment menus will be displayed in the
chosen language.

and buttons simultaneously,

17

Adjusting the screen display

Automatic screen adjustment

Options in MENU 1 (ADJUSTMENT) can be ad­justed automatically (CLOCK, PHASE, H-POS, V­POS).

Note:

- When setting up the monitor or a connected

computer for the first time, connecting an
additional computer or after having changed an
aspect of the current system, perform an
automatic screen adjustment before use

Automatic adjustment screen display

To perform an automatic adjustment, first display an
image that makes the entire screen very bright. If
you are using Windows, you can also use the
Adjustment Pattern on the accompanying Monitor
Settings Adjustment Disk for Windows.

Displaying the Adjustment Pattern (for Windows)

This explanation is for Windows 95/98/2000, and
assumes that the floppy disk drive is [A drive].

Note:

- If the floppy disk drive of your computer is not

"A drive", please read the below substituting the
floppy disk drive you are using in place of
"A drive" or "A".

1. Place the Monitor Settings Adjustment Disk
(provided) into the computer's A drive.

2. Open [My Computer] and select [3 ½ Floppy
(A:)]. If using Windows 3.1, open [File Manager]
and choose "A drive".

3. Double click on [Adj_uty.exe] to run the
Adjustment Program. The Adjustment Pattern will
appear.

Adjustment pattern

Adjusting the screen automatically

1. Press the MENU button.
The ADJUSTMENT Menu will be displayed.

2. Press the
The screen will become dark and [ADJUSTING]
will be displayed. After a few seconds the
ADJUSTMENT Menu will return. (The automatic
adjustment is now complete.)

3. Press the MENU button 4 times to make the On
Screen Display (OSD) Menu disappear.

Notes:

- In most cases the monitor is ready to be used

after automatic adjustment.

- If necessary due to any of the following, manual
adjustments (p. 19) can be made after the
automatic adjustment.

- When further fine adjustment is needed.

- When the computer's video input signals are

Composite Sync or Sync On Green.
(Automatic adjustments may not be
possible.)

- When, after command 2 above, [OUT OF
ADJUST] is displayed. (When the screen
displays an entirely dark image, the
automatic screen adjustment may be
disabled. When making an automatic
adjustment, be sure to either use the
Adjustment Pattern or try displaying an image
that makes the entire screen very bright.)

button.

Notes:

- After completing the adjustment, press the

computer's [Esc] key to exit the Adjustment
Program.

- If your computer's display mode is set to 65K
colors, you may see the different color levels in
each color pattern or the gray scale may look
colored. (This is due to the input signal
specification and is not a malfunction.)

Adjusting the backlight

The backlight brightness can be adjusted.
Carry out the commands without the On Screen
Display (OSD) Menu displayed. If the OSD Menu is
displayed, press the MENU button (several times
may be required) and begin when the OSD Menu
has disappeared.

1. Without the OSD Menu being displayed, push the
or the button. At the bottom of the screen the

BRIGHT bar will appear.

2. Adjust by pressing the button (darker) or

button (lighter).

The BRIGHT bar automatically disappears approxi­mately 3 seconds after the last command.

18

Adjusting the screen display

Manual screen adjustment

Fine adjustments can be made using the On Screen
Display (OSD) Menu provided.

MENU 1: ADJUSTMENT

CLOCK, PHASE, H-POS (horizontal
positioning) and V-POS (vertical
positioning)

MENU 2: GAIN CONTROL

BRIGHT (brightness), CONT (contrast)

MENU 3: WHITE BALANCE

R-CONT (blue-green to red), G-CONT
(purple to green), B-CONT (yellow to blue)

MENU 4: MODE SELECT

INPUT (input mode), 400LINE (resolution),
EXPAND (screen expansion), LEVEL (level
of scaling)

The screen display during adjustment

If using Windows, the Adjustment Pattern on the
accompanying Monitor Settings Adjustment Disk for
Windows can be used. (p. 18)
If using a computer other than Windows, the adjust­ment pattern cannot be used. Display an image that
makes the entire screen very bright, and adjust
while watching the screen.

Note:

- This explanation is based on using the Adjust-

ment Pattern (for Windows) to make adjustments.

Adjusting

1. Press the MENU button. The ADJUSTMENT
Menu will be displayed.

MENU 1: ADJUSTMENT

MANUAL: Individual menu options are manually

adjusted.

AUTO: Every menu option is automatically

adjusted

Notes:

- Press the

- To choose a menu option: SELECT button

- To go to MENU 2: MENU button

CLOCK

The figure below demonstrates how to adjust so that
vertical flicker noise is not emitted. (

PHASE

The figure below demonstrates how to adjust so that
horizontal flicker noise is not emitted. (

Note:

- Adjustments to PHASE should be made only

after CLOCK has been correctly set.

button to select AUTO.

buttons)

Ver tical flicker noise

buttons)

At this point relevant menu options can be adjusted.
Each time the MENU button is pressed, the next
menu is selected. (MENU 1 → 2 → 3 → 4 → OSD
Menu disappears)

Note:

- The OSD Menu automatically disappears

approximately 20 seconds after the last com­mand.

Horizontal flicker noise

H-POS (horizontal positioning) and V-POS
(vertical positioning)

To center the screen image within the boundaries of
the screen, adjust the left-right (H-POS) values and
the up-down (V-POS) values. (

19

buttons)

Screen frame

Adjusting the screen display

MENU 2: GAIN CONTROL

BRIGHT (brightness) and CONT (contrast) are
optimized before shipment, but depending on the
type of computer being used, further adjustment
may be necessary.

MANUAL: Individual menu options are manually

adjusted.

AUTO: Every menu option is automatically

adjusted using the Auto Gain Control*
function,

Notes:

- Press the

- To choose a menu option: SELECT button

- To go to MENU 3: MENU button

*Auto Gain Control function

The Auto Gain Control adjusts contrast and
brightness based on the brightest color of the
image displayed. If you are not using the
Adjustment Pattern it is necessary to have an
area of at least 5 mm x 5 mm of white image
displayed, and if not adjustments may not be
possible. (In such case, [OUT OF ADJUST] will
appear and setting values remain unchanged.)

BRIGHT (brightness)

Total screen brightness can be adjusted while
watching the color pattern. (

button to select AUTO.

buttons)

MENU 3: WHITE BALANCE

WHITE BALANCE can be adjusted as necessary.
(As adjustments are made before shipment, there is
no real necessity for further alteration.)

Notes:

- Not all graduations for COOL and WARM can be

displayed. To display all graduations, set to
STD.

- Selecting USER will display the setting values for
R-CONT, G-CONT and B-CONT, enabling fine
adjustments.

- To choose a menu option: SELECT button

- To go to MENU 4: MENU button

COOL . . . Color tone bluer than standard

- . . . . . . Color tone slightly bluer than standard

STD . . . . . Color tone standard setting

- . . . . . . Color tone slightly redder than standard

WARM . . . Color tone redder than standard

USER

R-CONT . . . . . . .

G-CONT . . . . . . .

B-CONT . . . . . . .

button for blue-green
button for red
button for purple
button for green
button for yellow
button for blue

Color pattern

CONT (Contrast)

While watching the color pattern, adjustments can be
made so that all graduations appear. (

buttons)

20

Adjusting the screen display

MENU 4: MODE SELECT

The resolution can be adjusted

Notes:

- To choose a menu option: SELECT button

- When adjustment complete: MENU button

INPUT (Input mode)

The input mode can be set (

VESA: VESA mode
MAC: Power Macintosh mode

400 LINES (degree of resolution)

You can specify the horizontal resolution of a 400-line
screen when using US text, etc. (

640 640 X 400 dot mode
720 720 X 400 dot mode (US text etc.)

buttons)

buttons)

Note:

- As the resolution input for other than 400 lines is

done automatically, there is no need to set it.

EXPAND (Screen expansion)

For display modes of less than 1280 X 1024 pixels,
the display can be expanded if desired.

buttons)

(

OFF Expansion off
ON Expansion on

Notes:

- Display modes of 1280 X 1024 pixels cannot be

changed.

- If a resolution of 1280 X 1024 pixels cannot be
achieved even after expansion is attempted, the
screen's perimeter will display black. (This is not
a malfunction.)

LEVEL (Level of scaling)

When EXPAND is ON, the sharpness of the image
can be adjusted. (

Note:

- When EXPAND is OFF, no adjustments can be

made.

buttons)

21

Monitor care and repair

Monitor care

Always remove the plug from the AC outlet when
cleaning the monitor.

Cabinet and control panel section

Use a soft dry cloth to lightly wipe away any grime
from the cabinet and control panel.
If they are very dirty, apply neutral detergent to a
dampened soft cloth, wring it out well and wipe away
grime.

LCD panel section

Use a soft dry cloth to lightly wipe away dirt and dust
from the surface of the LCD panel. (A soft cloth such
as gauze or that used for lens cleaning is suitable.)

CAUTION!

- Never use thinner, benzine, alcohol, glass

cleaner, etc, as this could lead to color change or
change in shape.

- Never scratch the monitor with anything hard or
apply strong pressure as this could leave marks
or result in malfunction.

Storage

If the monitor will not be used for a long period of
time, be sure to remove the power plug from the AC
outlet.

CAUTION!

Do not leave the monitor in contact with rubber or
plastic items for long periods of time as this could
lead to color change or change in shape.

Troubleshooting

If you think the monitor may be faulty, please check
the following points before taking it to be repaired.
If afterwards it still does not work, please contact the
shop where you purchased the monitor or your
nearest Sharp authorized Service Center.

The monitor's florescent tubes have a limited life
span.

- If the screen darkens, persistently flickers or
does not light up, it may be necessary to
replace the florescent tube unit. Please
inquire at the shop where you purchased the
monitor or your nearest Sharp authorized
Service Center. (Never attempt this
replacement on your own.)

- In the initial period of use, due to the
characteristics of florescent tubes the screen
may flicker. (This is not a malfunction.)
Should this happen, check by first turning off
the power, then turning it on again.

No image appears on the monitor (Power LED is not
lit)

- Are the AC adapter and power cord connected
properly? (p. 12)

No image appears on the monitor (Power LED is lit)

- Try pressing the INPUT button to switch between
incoming power terminals. (p. 14)

- Is the computer connected properly? (p. 13)

- Is the computer turned on?

- Does the computer's signal timing correspond to

monitor specifications? (p. 24)

- Is the computer in power-saving mode?

Control buttons do not work

- Is the adjustment lock on? (p. 17)

Only VGA image is displayed

- Does the Windows display timing setting meet
monitor specifications? Refer to the monitor
signal timings (p. 24) and set to appropriate
timing.

The image appears distorted

- Does the computer's signal timing correspond to
monitor specifications? (p. 24)

- Perform automatic adjustment. (p. 18)

22

Product specifications

Specifications

LCD display

18.1 inches (46 cm measured diagonally)
Super-V and Anti Glare Low Reflection TFT LCD
module

Resolution (max.)

SXGA 1280 x 1024 pixels

Displayable colors (max.)

16.77 million colors (8 bit)

Dot pitch

0.2805(H) 0.2805(V) mm

Brightness (max.)

200cd/m

Contrast ratio

350:1

Angle of visibility

Left-right 150°; Up-down 150°

Screen display size

Horizontal 359 mm x Vertical 287.2 mm

Video signal

Analog RGB (0.7Vp-p) [75Ω]

Sync signal

Separate Sync (TTL level: +/-), Sync on
Green, Composite Sync (TTL level: +/-)

Frequencies

Refer to relevant signal timing (next page)

Automatic screen adjustment options

Clock, Phase, H-position, V-position

Expansion compensation

Digital screening (enlargement of display to
correct VGA/SVGA/XGA)

Plug & Play

VESA: DDC1/DDC2B compatible

Power management

VESA: based on DPMS

User adjustment options

Brightness, Contrast, Clock, Phase, screen
position (horizontal, vertical), screen colors

Computer signal input terminal

2 x 15 pin mini D-sub (3 rows)

USB hub function

1 upstream port, 2 downstream ports (bus­powered hub based on USB standard Rev 1.1)

Screen tilt

Upward 0° -30°; downward 0° - 5°

Screen swivel

90° from left through right

2

Power supply

AC100-240V (Use special AC adapter)

Temperature of operating environment

5 - 35°C

Power consumption

54W (4.5W when in power-saving mode)

Dimensions (W x D x H, excluding rubber base)

443 mm x 218 mm x 464 mm

Weight

Approx. 10.4 kg (excluding AC adapter)

Dimensions (Units: mm)

23

Signal timings

VESA

Display mode

US text
Power Macintosh
series

Sun Ultra series

Specifications

Hsync Vsync

Dot frequency

Notes:

- All are compliant only with non-interlace.

- Frequencies for Power Macintosh and the Sun Ultra series are reference values.

- If the monitor is receiving timing signals that are not compatible, [OUT OF TIMING] will appear. Follow

your computer’s instruction manual to set the timing to be compatible with the monitor.

- If the monitor is not receiving any signal (synch signal), [NO SIGNAL] will appear.

The connector pin

Input connector diagram (Mini D-sub
connector with 15 pins)

Number Function

1 Red video signal input

2 Green video signal input

3 Blue video signal input

4 GND

5 GND

6 For red video signal GND

7 For green video signal GND

8 For blue video signal GND

9 N.C.

10 GND

11 GND

12 DDC data

13 For Hsync signal input

14 For Vsync signal input

15 DDC clock

24

Specifications

Standards and compatibility

Power management

The monitor is based on VESA DPMS (Display
Power Management Signaling).
To activate the monitor's Power Management func­tion, both the video card and the computer must
conform to the VESA DPMS standard.

DPMS mode Screen Power H-sync V-sync

ON Display on 54W Yes Yes

STANDBY No Yes

SUSPEND Display off

OFF No No

consumption

Less than

4.5W

Ye s N o

DDC (Plug & Play)

This monitor supports the VESA DDC (Display Data
Channel) standard.
DDC is a signal standard for carrying out Plug &
Play functions on the monitor or PC. It transfers
information such as degree of resolution between
the monitor and PC. You can use this function if your
PC is DDC compliant and if it is set so that it can
detect the Plug & Play monitor.
There are many varieties of DDC due to the differ­ences between systems. This monitor works with
DDC1 and DDC2B.

25

Instructions for attaching a VESA compliant arm

An arm or stand based on the VESA standard
(purchased separately) can be attached to the
monitor.
Procurement of the arm or stand is at the custom­er's discretion.

Arms or stands able to be used

Attachments must satisfy the following.

- Compatible with the VESA standard

- Have a gap of at least 100 mm x 100 mm

between the screw holes on the section to be
attached

- Not be likely to fall off or break off after being
attached to the monitor.

How to attach the arm or stand
Note:

- While following these instructions, please also

refer to the installation instructions in the
operation manual included with the arm or stand

1. Spread out a soft cloth on a suitable horizontal
surface.

2. Being careful not to damage the monitor, gently
lay the monitor on it display-side down.

3. Remove the stand cover and the covers to the
left and to the right.

5. Remove the four screws and then remove the
stand from the monitor.

Four screws

Stand

6. Attach the arm to the monitor with the four screws.

The screws used to attach the arm should be M4
screws with a length of 8 mm ~ 10 mm protruding from
the surface to be attached.
Using any other kind of screw may lead to the monitor
falling off or damage to the internal part of the monitor

8 ~ 10 mm

(Rear view)

Cover

Stand cover

Cover

Lift one side

4. Remove the two screws, and remove the cover.

Cover

Two screws

26

Screw used to attach arm
Arm

Part of monitor to which
arm is attached

Inhaltsverzeichnis

Hinweis für Benutzer in den USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

TCO'99 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Hinweis für Benutzer in Europa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Hinweis für Benutzer in GB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Hinweis für Benutzer in Australien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Tips und Sicherheitsvorkehrungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Anschließen des Monitors und Ein- und Ausschalten des Monitors. . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Anschließen des Monitors an eine Stromquelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Verbinden des Monitors mit einem Computer (PC usw.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Anschließen an einen zweiten Computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Anschließen eines USB-Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Einschalten des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Umschalten zwischen Eingangsanschlüssen (INPUT 1 ↔ 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Ausschalten des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Einstellen der Bildschirmanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Automatische Bildschirmeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Einstellen der Hintergrundbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Manuelle Bildschirmeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Pflege des Monitors und Reparaturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Pflege des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms. . . . . . . . . . . . . . . . . . . . . . . . . . 50

GBFIE

27

Hinweis für Benutzer in den USA

FCC-Hinweis

ACHTUNG – Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller
genehmigt wurden, können laut FCC-Richtlinie zum Erlöschen der Betriebsberechtigung führen.

Hinweis: Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B

gemäß Teil 15 der FCC-Richtlinien.

Diese Grenzwerte dienen dem ausreichenden Schutz gegen Störungen bei einer Installation in
Wohnbereichen. Dieses Gerät erzeugt Funkfrequenzenergie, arbeitet damit und kann diese abstrahlen.
Falls bei der Installation die Anweisungen in der Anleitung keine Beachtung finden, können
schwerwiegende Störungen beim Funkverkehr hervorgerufen werden. Es kann jedoch keine Garantie
gegeben werden, daß in bestimmten Installationen nicht doch Störungen auftreten. Sollte das Gerät
Störungen beim Radio- oder Fernsehempfang hervorrufen, die durch Ein- und Ausschalten des Gerätes
festgestellt werden können, sollte der Anwender versuchen, die Störung durch eine der folgenden
Maßnahmen zu beheben.

- Die Empfangsantenne neu ausrichten oder deren Standort ändern.

- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.

- Das Gerät an eine andere Steckdose anschließen, die nicht zum Stromkreis des Empfängers gehört.

- Den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker zu Rate ziehen.

Nur die mitgelieferten Kabel und das Netzkabel verwenden, um eine Einhaltung der FCC-Richtlinien für
Computer-Geräte der Klasse B sicherzustellen.

Konformitätserklärung

SHARP LCD-Farbmonitor LL-T1810A

Dieses Gerät entspricht Teil 15 der FCC-Richtlinien. Um dieses Gerät in Betrieb nehmen zu dürfen,
müssen folgende Bedingungen eingehalten werden: (1) Dieses Gerät darf keine Störungen hervorrufen,
und (2) dieses Gerät darf nicht anfällig für Störungen sein, darunter Störungen, die zu einer
Verkleinerung des Anzeigeformats führen können.

Verantwortlicher Hersteller: SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07430
TEL :1-800-BE-SHARP

* Als ENERGY STAR-Partner bestätigt SHARP, daß dieses Produkt die Richtlinien des ENERGY STAR
für sparsamen Verbrauch einhält.

In diesem Produkt wird bleihaltiger Lötzinn und eine Leuchtstofflampe mit einem geringen
Quecksilberanteil verwendet. Die Entsorgung dieser Materialien unterliegt möglicherweise bestimmten
Umweltrichtlinien. Informationen zur Entsorgung bzw. zum Recycling können von den örtlichen Behörden
oder von der Electronics Industries Alliance unter www.eiae.org angefordert werden

28

Herzlichen Glückwunsch!

Sie haben gerade ein Gerät mit TCO‘99-Zulassung und entsprechender Kennzeichnung erworben! Damit
haben Sie sich für ein Produkt entschieden, das für professionelle Anwendungen konzipiert ist. Mit Ihrem
Kauf leisten Sie auch einen Beitrag zum Umweltschutz und zur Weiterentwicklung von umweltfreundlichen
Elektronikprodukten.

Warum verkaufen wir Computer mit Umweltkennzeichnung?

In vielen Ländern dient die Kennzeichnung mit Umweltzeichen als Anreiz für die Fertigung und Bereitstellung
umweltverträglicher Konsumgüter und Dienste. Das Hauptproblem im Zusammenhang mit Computern und
anderen elektronischen Geräten besteht darin, daß umweltschädliche Stoffe in den Produkten enthalten sind
und auch während der Fertigung eingesetzt werden. Da es bis jetzt noch nicht möglich ist, den Großteil der
elektronischen Geräte hinlänglich zu recyceln, gelangen fast alle dieser möglicherweise schädigenden
Substanzen früher oder später in den Naturkreislauf.
Weitere Eigenschaften eines Computers, beispielsweise sein Energieverbrauch, sind aus Sicht der Arbeits­umgebung (intern) und natürlichen Umgebung (extern) ebenfalls von Bedeutung. Da alle Verfahren zur
Stromerzeugung negative Auswirkungen auf die Umwelt haben (beispielsweise saurer Regen, klima­beeinflussende Emissionen, radioaktiver Abfall), kommt es darauf an, möglichst Energie zu sparen. Elektro­nische Geräte in Büros sind oft durchgehend eingeschaltet und verbrauchen deshalb viel Strom.

GBFIE

Welche Bedeutung hat die Kennzeichnung?

Dieses Produkt entspricht den Anforderungen der TCO‘99-Verordnung, die sich mit internationalen Kenn­zeichnungen und Umweltzeichen für PCs befaßt. Die Kennzeichnungen wurden gemeinsam von der TCO
(Schwedische Zentralorganisation für Angestellte und Beamte), Svenska Naturskyddsforeningen (Schwedi­sche Gesellschaft für Naturschutz) und Statens Energimyndighet (Schwedische Nationale Energiebehörde)
entwickelt.
Zulassungsanforderungen beschäftigen sich mit den unterschiedlichsten Belangen: Umwelt, Ergonomie,
Nutzbarkeit, Emission elektrischer und magnetischer Felder, Energieverbrauch und elektrische Sicherheit
sowie Brandschutz.
Die Umweltanforderungen beschränken u.a. das Vorkommen und die Verwendung von Schwermetallen,
brom- und chlorhaltigen Flammschutzmitteln, FCKW (Freon) und Chlorlösungsmitteln. Das Produkt muß
recyclingfähig sein, und der Hersteller muß einen Umweltplan ausgearbeitet haben, der in allen Ländern, in
denen das Unternehmen seine Betriebsstrategie realisiert, eingehalten werden muß.
Die Energieanforderungen beinhalten die Forderung, daß der Computer und/oder sein Anzeigegerät nach
einer bestimmten Zeit der Inaktivität die Leistungsaufnahme in einer oder mehreren Stufen verringern muß.
Die Reaktivierungszeit des Computers muß für den Benutzer in einem vernünftigen Rahmen liegen.
Gekennzeichnete Produkte müssen strenge Umweltanforderungen einhalten, beispielsweise hinsichtlich der
Verringerung elektrischer und magnetischer Felder, physikalischer und visueller Ergonomie und guter
Nutzbarkeit.
Nachfolgend finden Sie eine kurze Zusammenfassung der Umweltanforderungen, die von diesem Produkt
eingehalten werden. Ein Dokument mit allen Umweltkriterien können Sie unter folgender Adresse anfordern:

29

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet): [e-mail]
Aktuelle Informationen zu Produkten mit TCO‘99-Zulassung und -Kennzeichnung erhalten Sie auch im
Internet unter folgender Adresse: http://www.tco-info.com/

Umweltanforderungen

Flammschutzmittel
Flammschutzmittel kommen in Platinen, Kabeln, Drähten, Verkleidungen und Gehäusen vor. Sie sollen die
Ausbreitung eines Brandes verhindern oder zumindest verzögern. Bis zu 30 % der Kunststoffteile in einem
Computergehäuse können aus Flammschutzsubstanzen bestehen. Die meisten Flammschutzmittel enthal­ten Brom oder Chlorid und lassen sich in chemischer Hinsicht mit einer anderen Gruppe umwelt­schädigender Stoffe, den PCBs, in Verbindung bringen. Brom- und chlorhaltige Flammschutzmittel und die
PCBs stehen im Verdacht, schwere gesundheitliche Störungen hervorzurufen, darunter aufgrund des
bioakkumulativen* Prozesses reproduktive Schädigungen von fischfressenden Vögeln und Säugetieren.
Flammschutzmittel wurden bereits im menschlichen Blut nachgewiesen. Forscher fürchten, daß es zu einer
Schädigung der Fötusentwicklung kommen kann.
Die relevanten Anforderungen der TCO’99 verlangen, daß Kunststoffbauteile mit einem Gewicht von über
25 g keine Flammschutzmittel mit organisch gebundenem Brom oder Chlor enthalten dürfen.
Flammschutzmittel bei Platinen sind zulässig, da keine alternativen Lösungen zur Verfügung stehen.

Cadmium**

Cadmium kommt in Akkus und in den farberzeugenden Schichten bestimmter Computerbildschirme vor.
Cadmium schädigt das Nervensystem und ist in hoher Dosierung giftig. Die relevante TCO’99-Anforderung
verlangt, daß Batterien, die farberzeugenden Schichten von Anzeigebildschirmen und elektrische oder
elektronische Komponenten kein Cadmium enthalten dürfen.

Quecksilber**

Quecksilber kommt manchmal in Batterien, Relais und Schaltern vor. Es schädigt das Nervensystem und ist
in hoher Dosierung giftig. Die relevante TCO‘99-Anforderung verlangt, daß Batterien kein Quecksilber
enthalten dürfen. Außerdem verlangt sie, daß Quecksilber weder in elektrischen noch elektronischen Kom­ponenten vorkommen darf, die zu gekennzeichneten Einheiten gehören. Dabei gibt es jedoch eine Ausnah­me. Im Augenblick ist der Einsatz von Quecksilber in der Hintergrundbeleuchtung von Flachbildschirmen
zulässig, da es derzeit noch keine wirtschaftliche Alternative gibt. Die TCO bemüht sich um eine Abschaf­fung dieser Ausnahme, sobald eine quecksilberfreie Alternative zur Verfügung steht.

FCKW (Freon)

Die relevante TCO‘99-Anforderung verlangt, daß weder FCKW noch HFCKW während der Fertigung und
beim Zusammenbau des Produkts verwendet werden darf. FCKW (Freon) wird manchmal zum Waschen von
Platinen eingesetzt. FCKW zerstört Ozon und schädigt dadurch die Ozonschicht in der Stratosphäre. Die
Folge sind höhere ultraviolette Strahlenbelastungen auf der Erde, was beispielsweise das Hautkrebsrisiko
(Malignes Melanom) erhöht.

Blei**

Blei findet man in Bildröhren, Anzeigebildschirmen, Lötverbindungen und Kondensatoren. Blei schädigt das
Nervensystem und führt in höherer Dosierung zu einer Bleivergiftung. Die relevante TCO‘99-Anforderung
gestattet die Verwendung von Blei, da noch keine Ersatzstoffe entwickelt wurden.

*

Bioakkumulativ definiert man als Substanzen, die sich in lebenden Organismen ansammeln.

**

Blei, Cadmium und Quecksilber sind bioakkumulative Schwermetalle.

30

Hinweis für Benutzer in Europa

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by
93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit
Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées
par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/
EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest' apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla
direttiva 93/68/EEC.

Η εγκατασταση ανταποκρινεται στιζ απαιτησειζ των οδηγιων τηζ Ευρωπαïκηζ Ενωσηζ 89/336/ΕΟΚ κατ 73/23/ΕΟΚ,
óπωζ οι κανονισµοι αυτοι συµπληρωθηκαν απó την οδηγια 93/68/ΕΟΚ.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão
corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio
de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som komplette ras av
93/68/EEC.

GBFIE

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/
EEC.

CAUTION :

TO PREVENT ELECTRICAL SHOCK, DISCONNECT THE AC CORD BEFORE SERVICING.

CAUTION :

FOR A COMPLETE ELECTRICAL DISCONNECTION, PULL OUT THE MAIN PLUG.

VORSICHT :

UM DIE STROMZUFUHR VOLLSTÄNDIG ZU UNTERBRECHEN, DEN NETZSTECKER HERAUSZIEHEN
ENTFERNEN.

ATTENTION :

POUR UN ARRET TOTAL DU SYSTEMS, DECONNECTEZ LA PRISE DE COURANT SECTEUR.

VARNING :

FÖR TOTAL ELEKTRISK URKOPPLING, KOPPLA UR KONTAKTEN OCH.

PRECAUCION :

PARA UNA COMPLETA DESCONEXION ELECTRICA DESENCHUFE LA CLAVIJA DE LA RED.

31

Hinweis für Benutzer in GB

FÜR KUNDEN IN GB

WICHTIG

Die Drähte in diesem Netzkabel sind nach folgendem Code farbig gekennzeichnet:

GRÜN/GELB : Masse
BLAU : Nulleiter
BRAUN : Stromführend

Da die Farben der Drähte im Netzkabel dieses Gerätes möglicherweise nicht den
Farbkennzeichnungen der Anschlüsse in Ihrem Stecker entsprechen, müssen Sie folgendermaßen
vorgehen. Der GRÜN/GELB gekennzeichnete Draht muß im Stecker mit dem Anschluß verbunden
werden, der mit dem Buchstaben EE oder mit der Sicherheitserdung gekennzeichnet ist oder grün
oder grün/gelb ist.
Der BLAUE Draht muß mit dem Anschluß verbunden werden, der mit dem Buchstaben N gekennzeich­net oder schwarz ist.
Der BRAUNE Draht muß mit dem Anschluß verbunden werden, der mit dem Buchstaben L gekenn­zeichnet oder rot ist.
Ein ordnungsgemäßer Anschluß des Gerätes muß sichergestellt werden. Im Zweifelsfall wenden Sie
sich an einen Elektrofachmann.

“WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN.”

Hinweis für Benutzer in Australien

Serviceanfragen

Wenden Sie sich an Ihren Händler, falls Reparaturen anfallen, oder setzen Sie sich mit Sharp
Corporation of Australia unter 1 300 13 50 22 in Verbindung, um die Adresse des nächstgelegenen
autorisierten Sharp-Kundendienstzentrums zu erfragen.

32

Tips und Sicherheitsvorkehrungen

- Unter bestimmten Anzeigebedingungen können

kleine Flecken oder Punkte sichtbar sein. Dies ist
normal bei LCD-Monitoren und es handelt sich um
keine Funktionsstörung.

- Das LCD-Panel wurde unter Einsatz hoch-

entwickelter Technologie gefertigt. 99,99 % der
Bildpunkte werden einwandfrei angezeigt. Es kann
jedoch vorkommen, daß max. 0,01% der
Bildpunkte fehlen oder heller als normal angezeigt
werden.

- Die Bildschirmanzeige sollte nicht über lange

Zeiträume hinweg stehenbleiben, da dies einen
Einbrenneffekt zur Folge haben könnte.

- Wenn die Helligkeit auf die Mindesteinstellung

gesetzt wird, ist der Bildschirm eventuell schlecht
lesbar.

- Die Qualität des Computersignals kann die

Anzeigequalität beeinträchtigen. Wir empfehlen
den Einsatz eines Computers, der Videosignale
hoher Qualität aussenden kann.

- Der Monitor darf niemals mit harten

Gegenständen abgerieben oder berührt werden.

- Wir bitten um Ihr Verständnis, daß Sharp Corpo-

ration über die gesetzlich anerkannte
Leistungshaftung hinaus keine Haftung für Fehler
übernimmt, die sich aus der Verwendung durch
den Kunden oder einen Dritten ergeben, und auch
nicht für sonstige Funktionsstörungen oder
Schäden, die während der Verwendung am Gerät
entstehen.

- Eine Aktualisierung dieses Monitors und seines

Zubehörs ist vorbehalten.

Aufstellort

- Verwenden Sie den Monitor nicht an schlecht
belüfteten Orten mit hoher Staubentwicklung,
hoher Luftfeuchtigkeit oder an Orten, an denen der
Monitor mit Öl oder Dampf in Kontakt kommen
könnte, da dies ein Brandrisiko birgt.

- Achten Sie darauf, daß der Monitor nicht mit
Wasser oder anderen Flüssigkeiten in Berührung
kommt. Achten Sie darauf, daß keinerlei Gegen­stände, beispielsweise Büroklammern oder sonsti­ge spitze Gegenstände, in den Monitor gesteckt
werden. Die Folge könnte ein Brand oder Strom­schlag sein.

- Stellen Sie den Monitor nicht auf wacklige
Unterlagen oder auf unsichere Stellen. Setzen
Sie den Monitor keinen starken Stößen oder
Erschütterungen aus. Wenn der Monitor herunter­fällt oder umkippt, könnte er Schaden nehmen.

- Stellen Sie den Monitor nicht an Stellen auf, die
direkter Sonneneinstrahlung ausgesetzt sind, und
nicht in der Nähe von Heizungen oder an anderen
Stellen, an denen hohe Temperaturen auftreten, da
dies zu einer übermäßig starken Erhitzung mit der
Folge eines Brandes führen könnte.

GBFIE

Das Netzkabel

- Beschädigen Sie das Netzkabel nicht, stellen
Sie keine schweren Gegenstände darauf, und
überdehnen oder knicken Sie es nicht.
Verwenden Sie keine Verlängerungskabel. Ein
beschädigtes Kabel kann einen Brand oder
Stromschlag verursachen.

- Verwenden Sie nur den im Lieferumfang des
Monitors enthaltenen Netzadapter. Die Verwendung
eines anderen Netzadapters kann einen Brand
verursachen.

- Stecken Sie den Netzstecker direkt in die Netz­steckdose. Die Verwendung eines Verlängerungs­kabels kann aufgrund von Überhitzung zu einem
Brand führen.

Checkliste für Monitor und Zubehör

- Prüfen Sie den Kartoninhalt auf Vollständigkeit.

- LCD-Monitor (1)

- Netzadapter (1)

- USB-Kabel (1)

- Monitor-Einstelldiskette für Windows (1)

- Bedienungsanleitung (1)

Hinweise:

- Bewahren Sie den Karton für einen eventuellen
Transport des Monitors auf.

- Die Urheberrechte am Programm auf der Moni­tor-Einstelldiskette sind Sharp Corporation
vorbehalten. Eine Reproduktion ist ohne Geneh­migung nicht zulässig.

Inhalt des Handbuchs

- In diesem Handbuch wird Microsoft Windows
2000 als [Windows2000] bezeichnet, Microsoft
Windows 98 als [Windows98], Microsoft
Windows 95 als [Windows95] und Microsoft
Windows Version 3.1 als [Windows3.1]. Falls
keine Unterscheidung zwischen den
Programmen erforderlich ist, wird der Begriff
[Windows] verwendet.

- Microsoft und Windows sind eingetragene
Warenzeichen der Microsoft Corporation.

- Macintosh ist ein eingetragenes Warenzeichen
der Apple Computer, Inc.

33

Vorderansicht

Bedienfeld

Produktbeschreibung

Netzschalter (S. 38)

Mit diesem Schalter wird der Monitor
ein- und ausgeschaltet.

Betriebsanzeige (S. 38)

Grün: Betrieb
Orange: Energiesparmodus oder

Signalfehler

Aus: Kein Strom

Tasten

Wenn das OSD-Menü (Onscreen Display) angezeigt wird:
Mit diesen Tasten erhöhen oder verringern Sie den Wert einer
ausgewählten Option. (S. 43)
Wenn kein OSD-Menü angezeigt wird:
Mit diesen Tasten stellen Sie die Helligkeit der Hintergrund­beleuchtung ein (S. 42).

Taste SELECT (S. 43)

Mit dieser Taste wählen Sie die Menüoptionen aus, wenn das
OSD-Menü angezeigt wird.

Taste MENU (S. 43)

Mit dieser Taste öffnen, wählen und schließen Sie das OSD-Menü.

Taste INPUT (S. 38)

Mit dieser Taste schalten Sie die Eingangssignalanschlüsse um.
(INPUT 1

↔

INPUT 2)

34

Vorderansicht

Produktbeschreibung

GBFIE

Belüftungs­öffnungen

Netzanschluß (S. 36)

Unter der Abdeckung finden Sie den Netzanschluß.
Hier wird der Netzadapter eingesteckt.

Anschluß INPUT 2 und USB-Anschluß

Unter der Abdeckung finden Sie den Computerein­gangsanschluß (INPUT 2) und den USB-Anschluß

Belüftungs­öffnungen

RGB-Signalkabel: INPUT 1 (S. 37)

Muß an den analogen RGB-Ausgangsanschluß des
Computers (d. h. PC usw.) angeschlossen werden.

Sicherheitsverriegelung

Wenn Sie eine Sicherheitsverriegelung anbringen (separat erhältlich), wird der Monitor so
befestigt, daß er nicht wegtransportiert werden kann.

Hinweis: Decken Sie nie die Belüftungs­öffnungen ab, da sich das Monitorinnere
sonst zu stark erwärmen würde und dies
Funktionsstörungen zur Folge hätte.

Anschluß INPUT 2 (S. 37)

Hier kann ein zweiter Computer angeschlossen
werden.

USB-Anschluß: Nachgeschaltet (Anschluß 2)
(S. 37)

Hier kann ein USB-Gerät angeschlossen werden.

USB-Anschluß: Vorgeschaltet (Anschluß 1)
(S. 37)

Ein USB-fähiger Computer oder USB-Hub mit
eigener Stromversorgung kann hier angeschlos­sen werden.

Die Diebstahlsicherung wird in Verbindung mit dem Kensington-Mikrosicherheitssystem einge­setzt.

Einstellen des Monitorwinkels

Halten Sie beide Seiten des Monitors fest, und
stellen Sie den Monitor auf einen angenehmen
Blickwinkel ein.

35

Anschließen des Monitors und Ein-

und Ausschalten des Monitors

Anschließen des Monitors an eine
Stromquelle

Verwenden Sie nur den mitgelieferten Netzadapter.

1. Bauen Sie die Monitorfußabdeckung ab.

(Rückansicht)

2. Bauen Sie die Abdeckung ab.

Monitorfußabdeckung

Eine Seite anheben

Abdeckung

5. Verbinden Sie das Netzkabel mit dem Netzadapter.

Netzkabel

Setzen Sie den Netzadapter im Fuß ein

Kabel aufwickeln

Adapter im Hohlraum
des Monitorfußes
einsetzen

3. Schließen Sie den Netzadapter am Netzanschluß
des Monitors an.

Netzanschluß

Kabel durch die
Öffnung führen

Kabel
einhaken

4. Bringen Sie die Abdeckung wieder an.

Abdeckung

Netzadapter

6. Bringen Sie die Abdeckung wieder an.

Monitorfußabdeckung

7. Stecken Sie den Netzstecker in eine Steckdose.

36

Anschließen des Monitors und Ein- und Ausschalten des Monitors

Verbinden des Monitors mit einem Com­puter (PC usw.)

2. Schließen Sie das RGB-Signalkabel (separat
erhältlich) an den Anschluß INPUT 2 an.

GBFIE

Bevor Sie den Monitor anschließen, müssen Sie den
Monitor und den Computer ausschalten.

Stecken Sie den analogen RGB-Ausgangsanschluß
(Mini D-Sub 15polig mit 3 Reihen) fest ein, und ziehen
Sie die Schrauben auf beiden Seiten fest.

RGB-Kabel

Beim Anschluß eines 15poligen, 2reihigen
D-Sub Apple Power Macintosh befestigen Sie
am RGB-Signalkabel einen Macintosh­Umwandlungsadapter (separat erhältlich).

Macintosh-Umwandlungsadapter

RGB-Signalkabel

Nach dem Anschluß des Adapters ziehen Sie
die Schrauben auf beiden Seiten fest.

Hinweis:

Beim Anschluß an die Sun Ultra-Serie ist eventuell ein
Umwandlungsadapter (separat erhältlich) erforderlich.

Anschließen an einen zweiten Computer

Für den Anschluß eines zweiten Computers ist ein
(separat erhältliches) RGB-Signalkabel erforderlich.

1. Bauen Sie die Abdeckung ab.

(Rückansicht)

Abdeckung

Anschluß INPUT 2

RGB-Signalkabel
(separat erhältlich)

An den RGB­Ausgangsanschluß
des Computers

3. Bringen Sie die Abdeckung wieder an.

Anschließen eines USB-Geräts

Dieser Monitor kann mit Hubs, die den USB-Standard
(Rev. 1.1) einsetzen, verwendet werden.

Nachgeschaltet (2 Anschlüsse)

Hier können USB-Geräte, wie Tastatur und Maus,
angeschlossen werden. Pro Anschluß können 100 mA
geliefert werden. Geräte, die mehr als 100 mA ver­brauchen, können nicht angeschlossen werden.

Vorgeschaltet (1 Anschluß)

USB-kompatible Computer und Hubs mit eigener
Stromversorgung können angeschlossen werden.
(Bus-betriebene Hubs können nicht angeschlossen
werden.)

Hinweise:

- Wenn ein USB-Kabel benötigt wird, verwenden

Sie das mitgelieferte Kabel.

- Vergewissern Sie sich vor dem Anschließen,
daß die Form des USB-Kabelsteckers stimmt.

- Informationen zur USB-Funktion (beispielsweise
Setup) finden Sie in der Bedienungsanleitung des
Computers, an den der Monitor angeschlossen
werden soll.

- Einige Geräte lassen sich möglicherweise nicht
aktivieren. Um die USB-Fähigkeit eines bestimmten
Geräts sicherzustellen, wenden Sie sich an den
Hersteller des Geräts.

1. Bauen Sie die Abdeckung ab.

(Rückansicht)

Abdeckung

37

Anschließen des Monitors und Ein- und Ausschalten des Monitors

2. Schließen Sie das USB-Kabel an.

USB-Anschluß: Nachgeschaltet (2 Anschlüsse)

USB-Anschluß: Vorgeschaltet (1 Anschluß)

3. Bringen Sie die Abdeckung wieder an.

Einschalten des Monitors

Bevor Sie den Monitor anschließen, müssen Sie den
Monitor und den Computer ausschalten.

Gerät, an das der

Monitor
einschalten

Netzschalter betätigen

Betriebsanzeige

Monitor angeschlos­sen ist, einschalten

- Wenn Sie den Monitor oder einen angeschlos­senen Computer zum ersten Mal einrichten,
einen weiteren Computer anschließen oder eine
Komponente des bestehenden Systems geän­dert haben, führen Sie vor der Verwendung eine
automatische Bildschirmeinstellung (S. 42) durch.

Umschalten zwischen Eingangsan-

↔ ↔

↔

schlüssen (INPUT 1

Schalten Sie beim Anschluß von zwei Computern die
Eingangssignalanschlüsse mit der Taste INPUT um (d.
h. wählen Sie, welcher Computerbildschirm angezeigt
werden soll).

INPUT-Taste

Wenn Sie diese Taste drücken, wird zwischen den
Eingangssignalanschlüssen umgeschaltet. Die
Bildschirmanzeige schaltet dann zwischen den
angeschlossenen Computern um.

↔ ↔

2)

Betriebsanzeige

Grün: Betrieb
Orange: Energiesparmodus oder

Signalfehler

Aus: Kein Strom

Hinweise

- Je nach Computer oder Betriebssystem muß die

Installation der Monitor-Setup-Informationen
eventuell über einen Computer erfolgen. Führen
Sie in diesem Fall die unten beschriebenen Schritte
zum Installieren der Monitor-Setup-Informationen
aus. (S. 39)

Ausschalten des Monitors

Gerät, an das der
Monitor angeschlossen
ist, ausschalten

ACHTUNG!

Lassen Sie den Monitor nicht über längere Zeit mit
Gummi- oder Kunststoffgegenständen in Berührung
kommen, da dies Farb- oder Formveränderungen
verursachen kann.

38

Monitor ausschalten

Netzschalter betätigen

Anschließen des Monitors und Ein- und Ausschalten des Monitors

Installieren der Setup-Informationen und
des ICC-Profils

Je nach dem verwendeten Computer oder Betriebssy­stem muß die Installation der Monitor-Setup-Informa­tionen usw. eventuell über den Computer erfolgen.
Führen Sie in diesem Fall die unten beschriebenen
Schritte zum Installieren der Monitor-Setup-Informatio­nen aus. (Je nach dem verwendetem Computertyp
können die Befehlsnamen und Verfahren von den hier
beschriebenen abweichen. Lesen Sie auch das
Benutzerhandbuch Ihres Computers.)
Hinweis:
Bei dieser Beschreibung wird als Laufwerksbuchstabe
für das Diskettenlaufwerk "Laufwerk A" angenommen.
Falls dem Diskettenlaufwerk Ihres Computers nicht der
Laufwerksbuchstabe "Laufwerk A" zugewiesen ist, ver­wenden Sie anstelle des "Laufwerk A" oder "A" den
entsprechenden Laufwerksbuchstaben Ihres Disketten­laufwerks.

ICC-Profil
Ein ICC-Profil (International Color Consortium) ist
eine Datei, in der die Farbeigenschaften des LCD­Monitors beschrieben sind. Durch Einsatz einer
Anwendung, die mit einem ICC-Profil zusammenar­beitet, läßt sich eine hohe Farbauflösung erzielen.

Hinweise:

- Sowohl Windows 98 als auch Windows 2000

verwendet das ICC-Profil.

- Beim Speichern der Setup-Informationen unter
Windows 98 und Windows 2000 wird auch das
ICC-Profil installiert. Falls Sie nur das ICC-Profil
installieren möchten, lesen Sie die Anweisun­gen unter Installieren des ICC-Profils auf der
nächsten Seite.

- Bei Verwendung des ICC-Profils setzen Sie
[WHITE BALANCE] auf [STD].

Installieren der Setup-Informationen
Für Windows 95

Installieren der Monitor-Setup-Informationen unter
Windows 95
Die in den nachstehenden Bedienungshinweisen er­wähnten Windows-Meldungen basieren auf der engli­schen Windows-Version.
Bei dieser Beschreibung wird als Laufwerksbuchstabe
für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die (mitgelieferte) Monitor-Einstell­diskette in Laufwerk A des Computers ein.

2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie
unter [Settings] die Option [Control Panel].

3. Doppelklicken Sie auf [Display].

4. Klicken Sie auf [Settings], [Advanced Properties]
und [Monitor] und dann auf [Change].

5. Klicken Sie auf [Have Disk], bestätigen Sie, daß
neben [Copy manufacturer’s files from:] [A:] ange­zeigt wird, und klicken Sie dann auf [OK].

6. Bestätigen Sie, daß die Monitordetails ausgewählt
sind, und klicken Sie auf [OK].

7. Prüfen Sie, ob der Monitor angezeigt wird, und
klicken Sie auf [Apply].

8. Klicken Sie auf [OK], und schließen Sie das Fen­ster.

9. Entnehmen Sie die Monitor-Einstelldiskette aus
Laufwerk A.

Für Windows 98

Installieren der Monitor-Setup-Informationen unter
Windows 98 und Festlegen des Monitor-ICC-Profils als
vorbestimmter Wert.
Die in den nachstehenden Bedienungshinweisen er­wähnten Windows-Meldungen basieren auf der engli­schen Windows-Version.
Bei dieser Beschreibung wird als Laufwerksbuchstabe
für das Diskettenlaufwerk "Laufwerk A" angenommen.

Wenn der "Add New Hardware Wizard" angezeigt
wird:

1. Legen Sie die (mitgelieferte) Monitor-Einstell­diskette in Laufwerk A des Computers ein.

2. Klicken Sie auf [Next].

3. Aktivieren Sie [Display a list of all the drivers in a
specific location, so you can select the driver you
want.], und klicken Sie dann auf [Next].

4. Wenn [Models] angezeigt wird, klicken Sie auf
[Have Disk], bestätigen Sie, daß neben [Copy
manufacturer’s files from:] [A:] angezeigt wird, und
klicken Sie dann auf [OK].

5. Bestätigen Sie, daß die Monitordetails ausgewählt
sind, klicken Sie dann auf [Next], [Next] und auf [Fi­nish]. Wenn der "Add New Hardware Wizard" an­gezeigt wird, wiederholen Sie die Installations­schritte ab Schritt 2.

6. Entnehmen Sie die Monitor-Einstelldiskette aus
Laufwerk A.

Wenn der "Add New Hardware Wizard" nicht ange­zeigt wird:

1. Legen Sie die Monitor-Einstelldiskette in Laufwerk
A des Computers ein.

2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie
unter [Settings] die Option [Control Panel].

3. Doppelklicken Sie auf [Display].

4. Klicken Sie auf [Settings], [Advanced] und [Moni­tor].

5. Aktiveren Sie unter [Options] [Automatically
idetect Plug & Play monitors], und klicken Sie auf
[Change].

6. Klicken Sie auf [Next].

7. Klicken Sie auf [Display a list of all the drivers in
a specific location, so you can select the driver
you want.], und klicken Sie dann auf [Next].

39

GBFIE

Anschließen des Monitors und Ein- und Ausschalten des Monitors

8. Wenn [Models] angezeigt wird, klicken Sie auf
[Have Disk], bestätigen Sie, daß neben [Copy
manufacturer’s files from:] [A:] angezeigt wird, und
klicken Sie dann auf [OK].

9. Bestätigen Sie, daß die Monitordetails ausge­wählt sind, klicken Sie dann auf [Next], [Next] und
auf [Finish].

10.Prüfen Sie, ob der Monitor angezeigt wird, und
klicken Sie dann auf [Apply].

11.Klicken Sie auf [OK], und schließen Sie das Fen­ster.

12.Entnehmen Sie die Monitor-Einstelldiskette aus
Laufwerk A.

Für Windows 2000

Installieren der Monitor-Setup-Informationen unter
Windows 2000 und Festlegen des Monitor-ICC­Profils als vorbestimmter Wert.
Die in den nachstehenden Bedienungshinweisen
erwähnten Windows-Meldungen basieren auf der
englischen Windows-Version.
Bei dieser Beschreibung wird als Laufwerksbuchstabe
für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die (mitgelieferte) Monitor-Einstell­diskette in Laufwerk A des Computers ein.

2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie
unter [Settings] die Option [Control Panel].

3. Doppelklicken Sie auf [Display].

4. Klicken Sie auf [Settings], [Advanced] und [Moni­tor].

5. Klicken Sie auf [Properties], [Driver] und [Update
Driver].

6. Wenn [Upgrade Device Driver Wizard] angezeigt
wird, klicken Sie auf [Next].

7. Aktivieren Sie [Display a list of the known drivers
for this device so that I can choose a specific
driver], und klicken Sie auf [Next].

8. Wenn [Models] angezeigt wird, klicken Sie auf
[Have Disk], bestätigen Sie, daß neben [Copy
manufacturer’s files from:] [A:] angezeigt wird, und
klicken Sie dann auf [OK].

9. Wählen Sie den Monitor aus der angezeigten Liste
aus, und klicken Sie auf [Next].

10.Klicken Sie auf [Next], vergewissern Sie sich, daß
der Name des Monitors angezeigt wird, und klicken
Sie auf [Finish]. Wenn [Digital Signature Not Found]
angezeigt wird, klicken Sie auf [Yes].

11.Klicken Sie auf [Close].

12.Klicken Sie auf [OK], und schließen Sie das Fen­ster.

13.Entnehmen Sie die Monitor-Einstelldiskette aus
Laufwerk A.

Installieren des ICC-Profils

Installieren des Monitor-ICC-Profils (Wenn die Setup­Informationen bereits installiert wurden, ist auch das
Profil bereits installiert. Es braucht dann nicht mehr ex­tra installiert zu werden.)
Die in den nachstehenden Bedienungshinweisen
erwähnten Windows-Meldungen basieren auf der
englischen Windows-Version.
Bei dieser Beschreibung wird als Laufwerksbuchstabe
für das Diskettenlaufwerk "Laufwerk A" angenommen.

1. Legen Sie die Monitor-Einstelldiskette in Laufwerk
A des Computers ein.

2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie
unter [Settings] die Option [Control Panel].

3. Doppelklicken Sie auf [Display].

4. Klicken Sie auf [Settings] und [Advanced].

5. Klicken Sie auf [General], und wählen Sie unter
[Compatibility] die Option [Apply the new display
settings without restarting]. Klicken Sie dann auf
[Color Management].

6. Klicken Sie auf [Add], und wählen Sie [3 ½
Floppy [A:]] als Dateipfad.

7. Wählen Sie das Farbprofil, das Sie installieren
möchten, und klicken Sie auf [Add].

8. Wählen Sie das Profil, und klicken Sie auf [Set As
Default].

9. Klicken Sie auf [OK], und schließen Sie das Fen­ster.

10.Entnehmen Sie die Monitor-Einstelldiskette aus
Laufwerk A.

Bei Verwendung des ICC-Profils setzen Sie [WHITE
BALANCE] auf [STD].

40

Einstellen der Bildschirmanzeige

Falls erforderlich, kann der Bildschirm folgendermaßen
eingestellt werden.
Automatische Bildschirmeinstellung (S. 42)
Die Funktionen CLOCK, PHASE, H-POS (horizontale
Positionierung) und V-POS (vertikale Positionierung)
können automatisch eingestellt werden.
Einstellung der Hintergrundbeleuchtung (S. 42)
Die Helligkeit der Hintergrundbeleuchtung läßt sich
einstellen.
Manuelle Einstellung (S. 43)
Die Feineinstellung kann über das OSD-Menü vorge­nommen werden.

Hinweis:

Alle Einstellungen bleiben auch nach dem Abschalten
des Monitors gespeichert.

Nützliche Funktionen und Tips
Zurücksetzen von MENU 1 (ADJUSTMENT)

Die Werte von MENU 1 (ADJUSTMENT) können
mit einem Befehl auf die werksseitigen
Einstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor ein.

2. Drücken Sie gleichzeitig die Taste MENU und die
. Wenn [RESET] auf dem Bildschirm

Taste
angezeigt wird, ist der Reset abgeschlossen.

Zurücksetzen aller Einstellwerte

Alle Einstellwerte können mit einem Befehl auf die
werksseitigen Einstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor aus.

2. Drücken Sie gleichzeitig die Tasten MENU und

SELECT sowie den Netzschalter (d. h. Monitor
einschalten). Wenn [ALL RESET] auf dem Bild­schirm angezeigt wird, ist der Reset abgeschlos­sen.

Hinweis:

- Während ALL RESET angezeigt wird, sind die

Steuertasten deaktiviert.

- Falls sich die Werte nicht zurücksetzen lassen,

wenn die Einstellung gesperrt ist, gehen Sie
folgendermaßen vor. Heben Sie die Einstellsperre
auf, bevor Sie die Steuertasten betätigen.

Einstellsperrfunktion

Wenn Sie die Steuertasten deaktivieren (d. h. die
Sperre setzen), können keine Werte eingestellt wer­den.

1. Schalten Sie den Monitor aus.

2. Drücken Sie gleichzeitig die Taste MENU und den
Netzschalter (d. h. Monitor einschalten). Hiermit
wird die Sperre gesetzt. (Wenn dies auf dem
Bildschirm angezeigt wird, ist die Sperre gesetzt.)

Aufheben der Sperre

Wenn die Sperre gesetzt ist, wird sie durch Wiederho­lung des oben beschriebenen Befehls wieder aufgeho­ben.

Hinweis:

- Wenn die Sperre aktiviert ist, sind alle Tasten mit

Ausnahme des Netzschalters deaktiviert.

Auswählen einer Meldungssprache

Die Bildschirmmeldungen und der Inhalt des OSD­Menüs lassen sich in folgenden Sprachen anzeigen:
Holländisch, Englisch, Französisch, Deutsch, Spa­nisch, Italienisch, Schwedisch.

1. Schalten Sie den Monitor aus.

2. Drücken Sie gleichzeitig die Tasten
drücken Sie den Netzschalter (d. h. Monitor ein­schalten).
Das Sprachenauswahlmenü (LANGUAGE) wird
angezeigt.

3. Wählen Sie die Sprache mit der Taste SELECT
aus.

4. Drücken Sie die Taste MENU.
Die Einstellung ist hiermit abgeschlossen. Ab jetzt
werden Meldungen und Einstellmenüs in der
gewählten Sprache angezeigt.

und , und

GBFIE

41

Einstellen der Bildschirmanzeige

Automatische Bildschirmeinstellung

Die Optionen im MENU 1 (ADJUSTMENT) können
automatisch eingestellt werden (CLOCK, PHASE,
H-POS, V-POS).

Hinweis:

- Wenn Sie den Monitor oder einen angeschlos-

senen Computer zum ersten Mal einrichten,
einen weiteren Computer anschließen oder eine
Komponente des bestehenden Systems geän­dert haben, führen Sie vor der Verwendung eine
automatische Bildschirmeinstellung durch.

Automatischen Bildschirmeinstellung

Wenn Sie die automatische Einstellung vornehmen
möchten, zeigen Sie zunächst ein Bild an, das den
gesamten Bildschirm sehr hell erscheinen läßt. Wenn
Sie mit Windows arbeiten, können Sie auch das
Einstellmuster auf der mitgelieferten Monitor-Einstell­diskette für Windows verwenden.

Anzeigen des Einstellmusters (für Windows)

Die in den nachstehenden Bedienungshinweisen
erwähnten Windows-Meldungen basieren auf der
englischen Windows-Version.
Diese Anweisungen betreffen Windows 95/98/2000.
Dabei wird von "Laufwerk A" als Diskettenlaufwerk
ausgegangen.
Hinweis:

- Falls dem Diskettenlaufwerk Ihres Computers
nicht "Laufwerk A" zugewiesen ist, verwenden
Sie anstelle des "Laufwerk A" oder "A" den
entsprechenden Laufwerksbuchstaben Ihres
Diskettenlaufwerks.

1. Legen Sie die (mitgelieferte) Monitor-Einstell­diskette in Laufwerk A des Computers ein.

2. Öffnen Sie [My Computer], und wählen Sie [3 ½
Floppy (A:)]. Unter Windows 3.1 öffnen Sie [File
Manager], und wählen Sie "Laufwerk A".

3. Doppelklicken Sie auf [Adj_uty.exe], um das
Einstellprogramm auszuführen. Das Einstellmuster
wird angezeigt.

Hinweise:

- Nach dem Ausführen aller Einstellungen drücken

Sie am Computer auf die Taste [Esc], um das
Einstellprogramm zu beenden.

- Wenn der Anzeigemodus Ihres Computers auf
65K Farben eingestellt ist, lassen sich die ver­schiedenen Farbgrade in den einzelnen
Farbmustern darstellen, oder die Graustufen
sehen farbig aus. (Dies liegt an der Spezifikation
des Eingangssignals und ist keine Funktionsstö­rung.)

Einstellmuster

Automatisches Einstellen des Bildschirms

1. Drücken Sie die Taste MENU.
Das Menü ADJUSTMENT wird angezeigt.

2. Drücken Sie die Taste
Der Bildschirm wird dunkel, und [ADJUSTING] wird
angezeigt. Nach einigen Sekunden wird wieder das
Menü ADJUSTMENT angezeigt. (Die automatische
Einstellung ist hiermit abgeschlossen.)

3. Drücken Sie die Taste MENU viermal, um das
OSD-Menü auszublenden.

Hinweise:

- In den meisten Fällen kann der Monitor sofort

nach der automatischen Einstellung verwendet
werden.

- Falls erforderlich, können in folgenden Fällen
nach der automatischen Einstellung auch noch
manuelle Einstellungen vorgenommen werden
(S. 43).

- Wenn eine weitere Feineinstellung erforder­lich ist.

- Wenn das Videoeingangssignal des Compu­ters Composite Sync oder Sync On Green ist.
(Die automatische Einstellung ist eventuell
nicht möglich.)

- Wenn oben nach Befehl 2 [OUT OF ADJUST]
angezeigt wird. (Wenn auf dem Bildschirm ein
ganz dunkles Bild angezeigt wird, ist die auto­matische Bildschirmjustierung möglicherweise
deaktiviert. Vergewissern Sie sich beim Ausfüh­ren einer automatischen Einstellung, daß entwe­der das Einstellmuster verwendet wird, oder ver­suchen Sie, ein Bild anzuzeigen, das den ge­samten Bildschirm sehr hell erscheinen läßt.

.

Einstellen der Hintergrundbeleuchtung

Die Helligkeit der Hintergrundbeleuchtung kann einge­stellt werden.
Führen Sie die Befehle aus, wenn kein OSD-Menü an­gezeigt wird. Wenn das OSD-Menü angezeigt wird,
drücken Sie die Taste MENU (bei Bedarf mehrmals),
und beginnen Sie mit der Einstellung, nachdem das
OSD-Menü ausgeblendet wurde.

1. Wenn das OSD-Menü nicht angezeigt wird, drücken
Sie die Taste

Bildschirm wird ein Helligkeitsbalken eingeblendet.

2. Stellen Sie die Helligkeit mit der Taste
(dunkler) oder der Taste (heller) ein.

Der Helligkeitsbalken wird ca. 3 Sekunden nach dem
letzten Befehl automatisch ausgeblendet.

42

oder die Taste . Unten auf dem

Einstellen der Bildschirmanzeige

Manuelle Bildschirmeinstellung

Die Feineinstellung kann über das OSD-Menü vorge­nommen werden.

MENU 1: ADJUSTMENT

CLOCK, PHASE, H-POS (horizontale
Positionierung) und V-POS (vertikale Positio­nierung)

MENU 2: GAIN CONTROL

BRIGHT (Helligkeit), CONT (Kontrast)

MENU 3: WHITE BALANCE

R-CONT (Blau-Grün bis Rot), G-CONT
(Violett bis Grün), B-CONT (Gelb bis Blau)

MENU 4: MODE SELECT

INPUT (Eingangsmodus), 400LINE (Auflö­sung), EXPAND (Bildschirmerweiterung),
LEVEL (Skalierungsgrad)

Bildschirmanzeige während der Einstellung

Beim Arbeiten unter Windows kann das Einstellmuster
auf der mitgelieferten Monitor-Einstelldiskette für
Windows verwendet werden. (S. 42)
Beim Arbeiten mit einem Computer, auf dem nicht das
Betriebssystem Windows ausgeführt wird, kann das
Einstellmuster nicht verwendet werden. Zeigen Sie ein
Bild an, das den gesamten Bildschirm sehr hell
erscheinen läßt. Beobachten Sie während der Einstel­lung den Bildschirm.

Hinweis:

Diese Anweisungen basieren auf der Verwendung des
Einstellmusters (für Windows) zum Vornehmen der
Einstellungen.

Einstellen

1. Drücken Sie die Taste MENU. Das Menü
ADJUSTMENT wird angezeigt.

MENU 1: ADJUSTMENT

MANUAL: Einzelne Menüoptionen werden manuell

AUTO: Alle Menüoptionen werden automatisch

Hinweise:

- Drücken Sie die Taste

- So wählen Sie eine Menüoption: Taste SELECT

- So gelangen Sie zu MENU 2: Taste MENU

CLOCK

Die untenstehende Abbildung zeigt, welche Einstel­lung vorgenommen werden muß, um vertikales

Flimmern zu verhindern. (Tasten

PHASE

Die untenstehende Abbildung zeigt, welche Einstel­lung vorgenommen werden muß, um horizontales

Flimmern zu verhindern. (Tasten

Hinweis:

- Die Einstellungen unter PHASE dürfen erst

eingestellt.

eingestellt.

, um AUTO auszuwäh-

len.

)

Vertikales Flimmern

)

erfolgen, nachdem CLOCK korrekt eingestellt
wurde.

GBFIE

Jetzt können die gewünschten Menüoptionen einge­stellt werden.
Mit jedem Drücken der Taste MENU wird das nächste
Menü ausgewählt. (MENU 1 → 2 → 3 → 4 → OSD­Menü wird ausgeblendet)

Hinweis:

Das OSD-Menü wird ca. 20 Sekunden nach dem
letzten Befehl automatisch ausgeblendet.

Horizontales Flimmern

H-POS (horizontale Positionierung) und V-POS
(vertikale Positionierung)

Um das Bildschirmbild innerhalb der Grenzen des
Bildschirms zu zentrieren, justieren Sie die Werte
links-rechts (H-POS) und oben-unten (V-POS).

(Tasten

)

Bildschirm­rahmen

43

Einstellen der Bildschirmanzeige

MENU 2: GAIN CONTROL

Vor der Auslieferung wurden BRIGHT (Helligkeit) und
CONT (Kontrast) optimal eingestellt. Je nach verwen­detem Computertyp können jedoch noch weitere
Einstellungen erforderlich sein.

MANUAL: Einzelne Menüoptionen werden manuell

AUTO: Alle Menüoptionen werden mit der

Hinweise:

- Drücken Sie die Taste

- So wählen Sie eine Menüoption: Taste SELECT

- So gelangen Sie zu MENU3: Taste MENU

*Funktion Auto Gain Control

BRIGHT (Helligkeit)

Die gesamte Bildschirmhelligkeit kann während der
Anzeige des Farbmusters eingestellt werden.

(Tasten

eingestellt.

Funktion Auto Gain Control* automatisch
eingestellt.

, um AUTO auszuwäh-

len.

Die Funktion Auto Gain Control justiert den
Kontrast und die Helligkeit basierend auf der
hellsten Farbe des angezeigten Bildes. Wenn
Sie das Einstellmuster nicht verwenden, müssen
Sie ein weißes Bild in einer Größe von
mindestens
5 mm x 5 mm anzeigen lassen, ansonsten ist keine
Einstellung möglich. (In diesem Fall wird [OUT OF
ADJUST] angezeigt, und die Einstellwerte bleiben
unverändert.)

)

Farbmuster

MENU 3: WHITE BALANCE

WHITE BALANCE kann nach Bedarf eingestellt
werden. (Da die Einstellungen vor der Auslieferung
erfolgen, ist normalerweise keine Änderung erforder­lich.)

Hinweise:

- Es lassen sich nicht alle Abstufungen für COOL

und WARM anzeigen. Um alle Abstufungen anzu­zeigen, stellen Sie STD ein.

- Wenn USER ausgewählt wird, werden die
Einstellwerte für R-CONT, G-CONT und B-CONT
angezeigt, damit die Feineinstellung vorgenom­men werden kann.

- So wählen Sie eine Menüoption: Taste SELECT

- So gelangen Sie zu MENU 4: Taste MENU

COOL . . Farbton mit stärkerem Blaustich als

. . . . . normal

- . . . . . Farbton mit leicht stärkerem Blaustich als

normal
STD . . . Farbton entspricht der

. . . . . Standardeinstellung

- . . . . . Farbton mit leicht stärkerem Rotstich als

normal
WARM . Farbton mit stärkerem Rotstich als

. . . . . normal

USER

R-CONT . . . . . . .

G-CONT . . . . . . .

B-CONT . . . . . . .

Taste für Blau-Grün
Taste für Rot
Taste für Violett
Taste für Grün
Taste für Gelb
Taste für Blau

CONT (Kontrast)

Während der Anzeige des Farbmusters können die
Einstellungen so erfolgen, daß alle Abstufungen

angezeigt werden. (Tasten

)

44

Einstellen der Bildschirmanzeige

MENU 4: MODE SELECT

Die Auflösung kann eingestellt werden.

Hinweise:

- So wählen Sie eine Menüoption: Taste SELECT

- Nach Beendigung der Einstellung:Taste MENU

INPUT (Eingangsmodus)

Der Eingangsmodus kann einstellt werden
(Tasten

400 LINES (Auflösungsgrad)

Sie können die horizontale Auflösung eines Bild­schirms mit 400 Zeilen festlegen, wenn Sie US-Text

usw. verwenden (Tasten

)
VESA: VESA-Modus
MAC: Power Macintosh-Modus

).
640 640 x 400 Punktemodus
720 720 x 400 Punktemodus (US-Text usw.)

GBFIE

Hinweis:

- Da die Auflösungseingabe für einen anderen
Wert als 400 Zeilen automatisch erfolgt, muß
diese Auflösung nicht eingestellt werden.

EXPAND (Bildschirmerweiterung)

Für Anzeigemodi von weniger als 1280 x 1024 Pixel
läßt sich die Anzeige auf Wunsch erweitern.

(Tasten

Hinweise:

- Der Anzeigemodus 1280 x 1024 Pixel läßt sich

- Wenn selbst nach einer Erweiterung keine

LEVEL (Skalierungsgrad)

Wenn EXPAND aktiviert ist, läßt sich die Bildschärfe
einstellen. (Tasten

Hinweise:

- Wenn EXPAND deaktiviert ist, können keine

)
OFF Erweiterung aus
ON Erweiterung ein

nicht ändern.

Auflösung von 1280 x 1024 erreicht werden kann,
wird der äußere Bildschirmrand schwarz
angezeigt. (Es handelt sich dabei nicht um eine
Funktionsstörung.)

)

Einstellungen vorgenommen werden.

45

Pflege des Monitors und Reparaturen

Pflege des Monitors

Ziehen Sie immer erst den Stecker aus der Steckdose,
bevor Sie Reinigungsarbeiten am Monitor ausführen.

Gehäuse und Bedienfeld

Wischen Sie das Gehäuse und das Bedienfeld mit
einem weichen, trockenen Tuch vorsichtig sauber.
Falls starke Verschmutzungen auftreten, geben Sie
etwas neutrales Reinigungsmittel auf ein feuchtes,
weiches Tuch, wringen Sie es gut aus, und wischen
Sie den Monitor sauber.

LCD-Bildschirm

Wischen Sie Schmutz und Staub von der Oberfläche
des LCD-Bildschirms mit einem weichen, trockenen
Tuch vorsichtig ab. (Es eignet sich ein weiches Tuch,
beispielsweise ein Gaze-Tuch, das auch zum Reinigen
von Linsen verwendet wird.

ACHTUNG!

- Verwenden Sie auf keinen Fall Verdünner,

Benzin, Alkohol, Glasreiniger usw., da dies Farb­oder Formveränderungen hervorrufen kann.

- Verkratzen Sie den Monitor nicht mit harten
Gegenständen oder durch zu starken Andruck,
da dies bleibende Spuren hinterlassen oder
Funktionsstörungen hervorrufen kann.

Lagerung

Wenn der Monitor längere Zeit nicht verwendet wird,
ziehen Sie den Netzstecker aus der Netzsteckdose.

ACHTUNG!

Lassen Sie den Monitor nicht über längere Zeit mit
Gummi- oder Kunststoffgegenständen in Berührung
kommen, da dies Farb- oder Formveränderungen
verursachen kann.

Fehlersuche

Falls Störungen am Monitor auftreten, prüfen Sie erst
folgende Punkte, bevor Sie sich an den Kundendienst
wenden.
Falls sich die Störung hiermit nicht beheben läßt,
wenden Sie sich an das Geschäft, in dem Sie den
Monitor gekauft haben, oder an die nächstgelegene
autorisierte Sharp-Kundendienstzentrale.

Die Leuchtstoffröhren des Monitors weisen eine
begrenzte Lebensdauer auf.

- Wenn der Bildschirm dunkler wird, ständig
flimmert oder überhaupt nicht mehr leuchtet,
muß die Leuchtstoffröhre evtl. erneuert werden.
Wenden Sie sich an das Geschäft, in dem Sie
den Monitor gekauft haben, oder an das
nächste autorisierte Sharp-Kundendienst­zentrum. (Nehmen Sie diesen Austausch
niemals selber vor.)

- Am Anfang kann aufgrund der Eigenschaften
der Leuchtstoffröhre Flimmern auftreten. (Es
handelt sich dabei nicht um eine Funktionsstö­rung.) Schalten Sie in diesem Fall probeweise
den Monitor aus und wieder ein.

Auf dem Monitor wird nichts angezeigt (Betriebsan­zeige leuchtet nicht).

- Sind der Netzadapter und das Netzkabel richtig
angeschlossen? (S. 36)

Auf dem Monitor wird nichts angezeigt (Betriebsan­zeige leuchtet).

- Drücken Sie versuchsweise die Taste INPUT,
um zwischen den eingehenden Netzanschlüssen
umzuschalten. (S. 38)

- Ist der Computer richtig angeschlossen? (S. 37)

- Ist der Computer eingeschaltet?

- Entspricht der Signaltakt des Computers den

Monitorspezifikationen? (S. 48)

- Wurde der Computer in den Stromsparmodus
gesetzt?

Die Steuertasten funktionieren nicht

- Ist die Einstellsperre aktiviert? (S. 41)

Es wird nur ein VGA-Bild angezeigt

- Entspricht der Anzeigetakt von Windows den
Monitorspezifikationen? Schlagen Sie den Monitor­signaltakt (S. 48) nach, und stellen Sie den ent­sprechenden Takt ein.

Das Bild wird verzerrt angezeigt.

- Entspricht der Signaltakt des Computers den
Monitorspezifikationen? (S. 48)

- Führen Sie die automatische Einstellung aus.
(S. 42)

46

Produktspezifikationen

Technische Daten

GBFIE

LCD-Anzeige

18,1 Zoll (46 cm diagonal gemessen)
TFT-LCD-Modul mit Super-V und Antireflex­beschichtung

Auflösung (max.)

SXGA 1280 x 1024 Pixel

Anzeigbare Farben (max.)

16,77 Millionen Farben (8 Bit)

Punktabstand

0,2805 (H) x 0,2805 (V) mm

Helligkeit (max.)

200 cd/m

Kontrastverhältnis

350:1

Blickwinkel

Links-rechts 150°, oben-unten 150°

Bildschirmanzeigegröße

Horizontal 359 mm x vertikal 287,2 mm

Videosignal

Analog RGB (0,7Vp-p) [75Ω]

Sync-Signal

Separate Sync (TTL-Pegel: +/-), Sync on
Green, Composite Sync (TTL-Pegel: +/-)

Frequenzen

Siehe relevanter Signaltakt (nächste Seite)

Optionen der automatischen Bildschirmeinstellung

Clock, Phase, H-position, V-position

Erweiterungskompensation

Digitales Screening (Anzeigevergrößerung zur
Korrektur von VGA/SVGA/XGA)

Plug & Play

VESA:DDC1/DDC2B-kompatibel

Power Management

VESA:basiert auf DPMS

Benutzereinstelloptionen

Helligkeit, Kontrast, Takt, Phase, Bildschirmposition
(horizontal, vertikal), Bildschirmfarben

Computersignal-Eingangsanschluß

2 x 15poliger Mini-D-Sub-Anschluß (3 Reihen)

USB-Hubfunktion

1 vorgeschalteter Anschluß, 2 nachgeschaltete
Anschlüsse (busbetriebener Hub basierend auf
dem USB-Standard Rev. 1.1)

Bildschirmneigung

nach oben 0° – 30°, nach unten 0° – 5°

Bildschirmdrehung

90° von links nach rechts

2

Stromversorgung

100 – 240 VAC (mit Spezial-Netzadapter)

Umgebungstemperatur

5 – 35 °C

Leistungsaufnahme

54 W (4,5 W im Energiesparmodus)

Abmessungen (B x T x H, ohne Gummifüße)

443 mm x 218 mm x 464 mm

Gewicht

ca. 10,4 kg (ohne Netzadapter)

Abmessungen (Einheiten: mm)

47

Signaltakte

Technische Daten

Anzeigemodus

VESA

US-Text
Power Macintosh­Serie

Sun Ultra-Serie

Hsync Vsync Punktfrequenz

Hinweise:

- Alle nur mit Non-Interlace.

- Die Frequenzen für die Serien Power Macintosh und Sun Ultra sind lediglich Referenzwerte.

- Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt.

Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab.

- Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.

Anschluß-Pins

Diagramm des Eingangsanschlusses
(15poliger Mini-D-Sub-Stecker)

Nummer Funktion

1 Roter Videosignaleingang
2 Grüner Videosignaleingang
3 Blauer Videosignaleingang
4 GND
5 GND
6 Für rotes Videosignal GND
7 Für grünes Videosignal GND
8 Für blaues Videosignal GND

9 nicht belegt
10 GND
11 GND
12 DDC-Daten
13 Für Hsync-Signaleingang
14 Für Vsync-Signaleingang
15 DDC-Takt

48

Technische Daten

GBFIE

Standards und Kompatibilität

Power Management

Der Monitor basiert auf VESA DPMS (Display Power
Management Signaling).
Um die Power Management-Funktion des Monitors zu
aktivieren, müssen sowohl die Videokarte als auch der
Computer dem Standard VESA DPMS entsprechen.

DPMS- Bildschirm Leistungs- H-Sync V-Sync
Modus aufnahme

EIN Anzeige ein 54 W Ja Ja

STANDBY Nein Ja

SUSPEND Anzeige aus

AUS Nein Nein

Weniger als

4,5 W

Ja Nein

DDC (Plug & Play)

Dieser Monitor unterstützt den Standard VESA DDC
(Display Data Channel).
DDC ist ein Signalstandard zum Ausführen von Plug &
Play-Funktionen am Monitor oder PC. Er überträgt
Informationen, beispielsweise den Auflösungsgrad,
zwischen dem Monitor und dem PC. Sie können diese
Funktion anwenden, wenn Ihr PC DDC-kompatibel
und so gesetzt ist, daß er den Plug & Play-Monitor
erkennen kann.
Aufgrund der vielen verschiedenen Systeme gibt es
viele Varianten von DDC. Dieser Monitor arbeitet mit
DDC1 und DDC2B.

49

Anweisungen zum Anbringen eines VESA-

kompatiblen Monitorarms

Ein Arm oder Fuß basierend auf dem VESA-Standard
(separat erhältlich) kann am Monitor angebracht
werden.
Der Arm oder Fuß muß vom Kunden gesondert
erworben werden.

Verwendbare Arme oder Füße

Wenn ein Arm oder Fuß installiert werden soll, ist
folgendes zu beachten.

- Kompatibilität mit dem VESA-Standard

- Zwischen den Schraubenbohrungen in dem zu

befestigenden Abschnitt muß ein Abstand von
mindestens 100 mm x 100 mm vorliegen.

- Er darf nicht abfallen oder abbrechen, nachdem
er am Monitor befestigt wurde.

Befestigen des Arms oder Fußes
Hinweis:

- Neben diesen Anweisungen lesen Sie auch die

Installationsanweisungen in der Anleitung, die im
Lieferumfang des Arms oder Fußes enthalten ist.

1. Breiten Sie ein weiches Tuch auf einer waagerech­ten Oberfläche aus.

2. Legen Sie den Monitor mit der Anzeigeseite nach
unten darauf. Achten Sie dabei darauf, daß der
Monitor nicht beschädigt wird.

4. Lösen Sie die zwei Schrauben, und nehmen Sie
die Abdeckung ab.

Vier Schrauben

Fuß

5. Lösen Sie die vier Schrauben, und nehmen Sie
den Monitorfuß ab.

Abdeckung

Zwei
Schrauben

6. Befestigen Sie den Arm mit den vier Schrauben
am Monitor.

3. Bauen Sie die Abdeckung des Fußes und die
Abdeckungen auf der linken und rechten Seite ab.

(Rückansicht)

Abdeckung

Monitorfußabdeckung

Abdeckung

Eine Seite
anheben

Zur Befestigung des Arms sollten M4-Schrauben verwen­det werden, die in einer Länge von 8 mm ~ 10 mm über
die Fläche, an der sie befestigt werden, hervorstehen.
Wenn Sie eine andere Schraubenart verwenden, kann der
Monitor herunterfallen oder das Innere des Monitors
beschädigt werden.

8 ~ 10 mm

Schrauben zur Befestigung des
Arms

Arm
Teil des Monitors, an dem

der Arm befestigt wird

50

Table des matières

Avis aux utilisateurs américains . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

TCO'99 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Avis aux utilisateurs européens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Avis aux utilisateurs britanniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Avis aux utilisateurs australiens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Astuces et mesures de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Description du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Raccordement, activation et désactivation du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Raccordement du moniteur à une source d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Raccordement du moniteur à un ordinateur (PC, etc.). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Raccordement à un deuxième ordinateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Connexion d’un appareil USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Activation de l’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Inversion des bornes d’entrée (INPUT 1↔ 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Désactivation de l’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Réglage de l’image au moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Réglage automatique du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Réglage du rétro-éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Réglage manuel du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Entretien et réparation du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Entretien du moniteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Stockage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Instructions relatives à l’installation d’un bras conforme VESA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

GBDIE

51

Avis aux utilisateurs américains

Déclaration FCC

AVERTISSEMENT – La réglementation FCC stipule que toute modification/changement non autorisé(e)
apporté(e) à cet équipement et non expressément approuvé(e) par le fabricant peut annuler la capacité
de l'utilisateur à se servir dudit équipement.

Remarque : Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de Classe

B, conformément à la section 15 de la réglementation FCC.

Ces limites sont destinées à assurer une protection raisonnable contre toute interférence nocive dans le
cadre d'une installation résidentielle. Cet équipement génère, utilise et est susceptible d'irradier de
l'énergie sous forme de radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions,
est susceptible de provoquer des interférences dommageables aux communications radio. Toutefois, il
n'est pas garanti qu'aucune interférence ne surviendra dans le cadre d'une installation particulière. Si cet
équipement provoque des interférences dommageables aux réceptions radio ou télévision (interférences
pouvant être déterminées en éteignant puis en rallumant le matériel), l'utilisateur est invité à essayer de
corriger ces interférences en adoptant une ou plusieurs des mesures suivantes :

- Réorienter ou changer la position de l'antenne réceptrice.

- Augmenter la distance entre l'équipement et le récepteur.

- Brancher l'équipement à une prise électrique située sur un circuit différent de celui auquel le récepteur est connecté.

- Consulter le revendeur ou un technicien spécialisé en TV/radio.

N'utilisez que les câbles et le cordon d'alimentation CA joints avec l'appareil afin de garantir la conformité
à la réglementation FCC relative aux équipements de calcul de classe B.

Déclaration de conformité

Moniteur LCD couleurs SHARP LL-T1810A

Cet appareil répond à la section 15 de la réglementation FCC. Son utilisation est soumise aux conditions
suivantes : (1) cet appareil ne peut causer d'interférences dommageables, et (2) cet appareil doit accep­ter toutes les interférences reçues, y compris les interférences susceptibles de provoquer un fonctionne­ment de moindre capacité.

Tiers responsable : SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07430
TEL :1-800-BE-SHARP

* En sa qualité de partenaire du programme ENERGY STAR, SHARP a fait en sorte que ce produit
réponde aux directives ENERGY STAR en matière d'économie d'énergie.

Ce produit contient des soudures étain-plomb ainsi qu'une lampe fluorescente contenant une petite
quantité de mercure. Il se peut que la mise au rebut de ces composants soit régie par des réglementa­tions d'ordre environnemental. Pour prendre connaissance des informations relatives à la mise au rebut
ou au recyclage, il convient de contacter les autorités locales de votre région ou l'Electronics Industries
Alliance à l'adresse suivante : www.eiae.org

52

Félicitations !

Vous venez d'acquérir un produit agréé et estampillé TCO'99 ! Votre choix vous permet de disposer désor­mais d'un produit développé pour être utilisé dans un environnement professionnel. Votre achat a également
contribué à réduire les nuisances pesant sur l'environnement et à favoriser le développement de produits
électroniques adaptés à ce dernier.

Pourquoi avons-nous des ordinateurs certifiés "respectueux de l'environnement" ?

Dans de nombreux pays, la labellisation environnementale est devenue une méthode bien établie pour
encourager l'adaptation des biens de consommation et des services à l'environnement. En ce qui concerne
les ordinateurs et d'autres éléments électroniques, le problème principal réside dans le fait que des substan­ces nocives pour l'environnement sont utilisées à la fois pour le produit en lui-même et pour son processus
de fabrication. Étant donné qu'il n'est jusqu'à présent pas possible de recycler de façon satisfaisante la
majorité des pièces d'équipement électronique, la majeure partie de ces substances potentiellement nuisi­bles finissent tôt ou tard dans la nature.
D'autres caractéristiques d'un ordinateur, comme ses niveaux de consommation électrique, revêtent égale­ment une grande importance du double point de vue de l'environnement de travail (interne) et de l'environne­ment naturel (externe). Étant donné que toutes les méthodes de production d'électricité exercent un effet
négatif sur l'environnement (notamment des pluies acides, des rejets à effet de serre, des déchets radioac­tifs), il est vital d'économiser l'énergie. Dans les bureaux, les appareils électriques sont souvent laissés
allumés en permanence, et gaspillent dès lors une certaine quantité d'énergie.

GBDIE

Qu'implique la labellisation?

Ce produit répond aux critères exigés par le programme TCO'99, qui assure la labellisation internationale et
environnementale des ordinateurs personnels. Le programme de labellisation a été développé sous la forme
d'une initiative conjointe mise sur pied par la TCO (Confédération suédoise des employés professionnels),
Svenska Naturskyddsforeningen (Société suédoise pour la conservation de la nature) et Statens
Energimyndighet (l'Administration nationale suédoise de l'énergie).
Les critères d'agrément couvrent un large éventail de domaines : environnement, ergonomie, facilité d'utilisa­tion, émission de champs électriques et magnétiques, consommation énergétique et électrique, et sécurité
incendie.
Les exigences environnementales imposent des restrictions à la présence et à l'usage de métaux lourds, de
retardateurs de flamme au brome et au chlore, des CFC (fréons) et des solvants chlorés - parmi d'autres
choses. Le produit doit être préparé pour être recyclé et le fabricant est dans l'obligation de mener une
politique environnementale à laquelle il doit souscrire dans chaque pays où la société met sa politique
opérationnelle en œuvre.
Les impératifs énergétiques englobent l'exigence qu'au terme d'une certaine période d'inactivité, l'ordinateur
et/ou l'écran limite sa consommation électrique à un niveau inférieur (en une ou plusieurs phases). La durée
de réactivation de l'ordinateur devra être raisonnable pour l'utilisateur.
Les produits labellisés doivent satisfaire à des exigences environnementales strictes, se rapportant par
exemple à la réduction des champs électriques et magnétiques, à l'ergonomie physique et visuelle, ainsi
qu'à leur facilité d'utilisation.
Vous trouverez ci-dessous un bref résumé des exigences environnementales auxquelles répond ce produit.
Le document répertoriant l'ensemble des critères environnementaux peut être commandé à l'adresse
suivante :

53

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet): [e-mail]
Les informations actualisées relatives aux produits agréés et labellisés TCO'99 peuvent également être
obtenues via Internet, à l'adresse : http://www.tco-info.com/

Exigences environnementales

Retardateurs de flamme
Les retardateurs de flamme sont présents dans les cartes à circuits imprimés, les câbles, les fils, les boîtiers
et enceintes closes. Leur objectif est de prévenir, ou tout au moins de retarder, la propagation du feu. Jus­qu'à 30% du plastique contenu dans un boîtier d'ordinateur peut être composé de substances retardatrices
de flamme. La plupart des retardateurs de flamme contiennent du brome ou du chlore, lesquels sont chimi­quement apparentés à un autre groupe de produits toxiques pour l'environnement, les PCB. Tant les retarda­teurs de flamme contenant du brome ou du chlore que les PCB sont soupçonnés de provoquer des effets
graves sur la santé, en ce compris des dommages au mode de reproduction des oiseaux et des mammifè­res piscivores - dommages dus aux processus d'accumulation biologique*. Des retardateurs de flamme ont
été trouvés dans le sang humain et les chercheurs redoutent les perturbations qui pourraient survenir dans
le développement des fœtus.
Le critère TCO'99 ad hoc exige que les composants plastiques pesant plus de 25 grammes ne contiennent
pas de retardateurs de flamme à base de brome ou de chlore à liaison organique. Les retardateurs de
flamme sont autorisés dans les cartes de circuits imprimés étant donné qu'il n'existe aucune substance de
substitution disponible.

Cadmium**

Le cadmium est présent dans les batteries rechargeables et dans les couches génératrices de couleur de
certains écrans d'ordinateur. Le cadmium affecte le système nerveux et est toxique à doses élevées. Le
critère TCO'99 correspondant stipule que les batteries, les couches génératrices de couleur des écrans
d'affichage ainsi que les éléments électriques ou électroniques ne peuvent contenir de cadmium.

Mercury**

On trouve parfois du mercure dans les batteries, les relais et les commutateurs. Il affecte le système ner­veux et est toxique à doses élevées. Le critère TCO'99 approprié stipule que les batteries ne peuvent conte­nir de mercure. Il exige également qu'aucune trace de mercure ne soit présente dans aucun des compo­sants électriques ou électroniques liés à l'unité labellisée. Il y a cependant une exception à ce principe. Pour
l'instant, le mercure reste autorisé dans le système rétroéclairé des moniteurs plats, étant donné qu'il
n'existe actuellement aucune substance de substitution disponible dans le commerce. TCO envisage d'élimi­ner cette exception dès qu'une alternative sans mercure sera disponible.

CFC (fréons)

Le critère TCO'99 ad hoc stipule que l'on ne peut utiliser ni CFC, ni HCFC durant les processus de fabrica­tion et d'assemblage du produit. Les CFC (fréons) sont parfois utilisés pour nettoyer les cartes de circuits
imprimés. Les CFC dégradent l'ozone et endommagent dès lors la couche d'ozone de la stratosphère,
provoquant une intensification du rayonnement ultraviolet sur la Terre, laquelle génère à son tour une aug­mentation du risque de cancer de la peau (mélanome malin).

Plomb**

On trouve du plomb dans les tubes cathodiques, les écrans d'affichage, les soudures et les condensateurs.
Le plomb affecte le système nerveux et, à doses plus élevées, est responsable du saturnisme (empoisonne­ment au plomb). Le critère TCO'99 approprié autorise le recours au plomb étant donné qu'aucun produit de
remplacement n'a encore été développé.

*

La "bio-accumulation" se définit comme étant l'accumulation de substances dans les organismes vivants.

**

Le plomb, le cadmium et le mercure sont des métaux lourds s'accumulant dans les organismes biologi-

ques.

54

Avis aux utilisateurs européens

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by
93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit
Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées
par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/
EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest' apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla
direttiva 93/68/EEC.

Η εγκατασταση ανταποκρινεται στιζ απαιτησειζ των οδηγιων τηζ Ευρωπαïκηζ Ενωσηζ 89/336/ΕΟΚ κατ 73/23/ΕΟΚ,
óπωζ οι κανονισµοι αυτοι συµπληρωθηκαν απó την οδηγια 93/68/ΕΟΚ.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão
corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio
de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som komplette ras av
93/68/EEC.

GBDIE

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/
EEC.

CAUTION :

TO PREVENT ELECTRICAL SHOCK, DISCONNECT THE AC CORD BEFORE SERVICING.

CAUTION :

FOR A COMPLETE ELECTRICAL DISCONNECTION, PULL OUT THE MAIN PLUG.

VORSICHT :

UM DIE STROMZUFUHR VOLLSTÄNDIG ZU UNTERBRECHEN, DEN NETZSTECKER HERAUSZIEHEN
ENTFERNEN.

ATTENTION :

POUR UN ARRET TOTAL DU SYSTEMS, DECONNECTEZ LA PRISE DE COURANT SECTEUR.

VARNING :

FÖR TOTAL ELEKTRISK URKOPPLING, KOPPLA UR KONTAKTEN OCH.

PRECAUCION :

PARA UNA COMPLETA DESCONEXION ELECTRICA DESENCHUFE LA CLAVIJA DE LA RED.

55

Avis aux utilisateurs britanniques

Destiné aux clients britanniques

IMPORTANT

Les fils du câble d'alimentation portent le code de couleurs suivant :

VERT/JAUNE : Terre
BLEU : Neutre
BRUN : Phase

Étant donné que les fils du câble d'alimentation de cet appareil peuvent ne pas correspondre aux
marques colorées identifiant les bornes de votre prise, veuillez procéder de la manière suivante.
Le fil VERT/JAUNE doit être connecté à la borne de la prise marquée de la lettre E ou du symbole de
terre ou colorée en vert ou en vert/jaune.
Le fil BLEU doit être connecté à la borne marquée de la lettre N ou colorée en noir.
Le fil BRUN doit être connecté à la borne marquée de la lettre L ou colorée en rouge.
Assurez-vous que votre appareil est correctement connecté; si vous avez le moindre doute, consultez
un électricien qualifié.

"ATTENTION : CET APPAREIL DOIT ÊTRE CONNECTÉ À LA TERRE "

Avis aux utilisateurs australiens

Demandes d'intervention

Si une intervention sur l'appareil s'avère nécessaire, veuillez contacter votre revendeur ou Sharp
Corporation of Australia au numéro 1 300 13 50 22, qui vous communiquera les coordonnées du Centre
d'entretien agréé Sharp le plus proche de votre domicile.

56

Astuces et mesures de sécurité

- Il arrive parfois que de minuscules taches ou

points soient présents à l’écran du moniteur. Il
s’agit d’une caractéristique courante des moniteurs
à cristaux liquides, mais il ne s’agit pas d’un dys­fonctionnement.

- Le moniteur LCD a été conçu à partir d’une tech-

nologie très élaborée. Les pixels parfaitement opé­rationnels comptent pour 99,99 % du nombre total
de pixels. Cependant, il faut admettre que le 0,01
% de pixels restants peuvent être absents ou plus
lumineux qu’à l’habitude.

- Ne pas laisser le moniteur en veille inutilement

pendant de longues périodes car cela pourrait pro­voquer l’apparition d’image récurrente.

- Si la luminosité est ajustée à son réglage mini-

mum, il peut s’avérer difficile de consulter le moni­teur.

- La qualité du signal de l’ordinateur peut

influencer la qualité de la diffusion du moniteur. Il
est recommandé d’utiliser un ordinateur capable
d’émettre des signaux vidéo de haute qualité.

- Ne pas faire subir de coups, légers ou forts au

moniteur avec des objets durs.

- Il faut savoir que la société Sharp décline toute

responsabilité en cas d’erreur survenue durant
l’utilisation par le client ou une tierce personne,
ainsi qu’en cas de dysfonctionnement ou d’un en­dommagement causé au produit en cours d’utilisa­tion, excepté lorsque qu’un dédommagement sous
garantie est reconnu par la loi.

- Ce moniteur ainsi que ces accessoires sont sus-

ceptibles d’évoluer sans avis préalable.

Lieu d’installation

- Ne pas utiliser le moniteur dans un endroit faible­ment ventilé, poussiéreux, relativement humide, ou
encore là où il est susceptible d’entrer en contact
avec de l’huile ou de la vapeur car cela pourrait
provoquer un début d’incendie.

- S’assurer que le moniteur ne va pas entrer en
contact avec de l’eau ou d’autres fluides.
S’assurer que des agrafes ou des attaches
trombones ne pénètrent pas à l’intérieur du
moniteur car cela pourrait provoquer un début
d’incendie ou un risque de chocs électriques.

- Ne pas installer le moniteur au-dessus d’objets
instables ou dans des endroits peu sûrs. Ne pas
permettre au moniteur de subir des chocs
importants ou l’influence de vibrations. Laisser
tomber le moniteur peut l’endommager
sérieusement.

- Ne pas utiliser le moniteur dans des endroits où
il est susceptible d’être exposé à la lumière
directe du soleil, à proximité d’une source de
chaleur ou partout ailleurs où il risque d’être
soumis à des températures élevées ; cela peut
mener à des dégagements excessifs de chaleur
et conduire à un début d’incendie.

GBDIE

Le cordon d’alimentation électrique

- Ne pas endommager le cordon d’alimentation,
ne pas déposer d’objets lourds sur le cordon, ne
pas l’étendre ni le plier de manière excessive.
Ne pas y ajouter de prolongateur non plus. Tout
endommagement au cordon d’alimentation peut
entraîner un début d’incendie ou des chocs
électriques.

- N’utiliser que l’adaptateur en c.a. fourni avec le
moniteur. Le fait d’utiliser un adaptateur en c.a.
autre que celui qui est fourni avec le moniteur
peut provoquer un début d’incendie.

- Insérer la prise d’alimentation directement dans
la prise murale d’alimentation en c.a. L’ajout d’un
prolongateur peut entraîner une surchauffe, voire
un début d’incendie.

Moniteur et liste des accessoires

- S’assurer que les éléments suivants sont bien
présents dans l’emballage:

- Moniteur LCD (1)

- Adaptateur en c.a. (1)

- Câble USB (1)

- Disque d’installation et de réglage du
moniteur pour l’environnement Windows (1)

- Mode d’emploi (1)

Remarques :

- Il est conseillé de ne pas se débarrasser du
carton d’emballage au cas où le moniteur doit
être transporter.

- Les droits d’auteur relatifs aux programmes pré­sents sur le disque d’installation et de réglage du
moniteur appartiennent à la société Sharp. Ne pas
reproduire sans accord préalable.

Étendue du mode d’emploi

- Dans ce manuel, [Windows2000] fera référence
à Microsoft Windows 2000, [WindowsMe] à
Microsoft Windows Millenium, [Windows98] à
Microsoft Windows 98, [Windows95] à Microsoft
Windows 95, et [Windows3.1] à la version 3.1 de
Microsoft Windows. lorsqu’il n’y aura pas lieu de
distinguer les programmes le terme [Windows]
sera utilisé.

- Microsoft et Windows sont des marques
déposées de la Microsoft Corporation.

- Micintosh est une marque déposée de Apple
Computer, Inc.

57

Vue avant

Panneau de
commande

Description du produit

Bouton d’alimentation (p. 62)

Ce bouton sert à mettre le moniteur
sous et hors tension.

DEL d’alimentation (p. 62)

Éclairée en vert : En fonctionnement
Éclairée en orange : Mode économie

d’énergie ou signal de
panne

DEL éteinte : Alimentation coupée

boutons

Lorsque le menu du moniteur actif (OSD) est affiché :
Ces boutons sont utilisés pour augmenter ou diminuer la valeur de
l’option sélectionnée. (p. 67)
Lorsque le menu OSD n’est pas affiché :
Ces boutons sont utilisés pour ajuster la luminosité du
rétro-éclairage du moniteur (p. 66).

Bouton SELECT (p. 67)

Ce bouton est utilisé pour sélectionné les options du menu lorsque
le MENU OSD est affiché à l’écran du moniteur.

Bouton MENU (p. 67)

Ce bouton est utilisé pour faire apparaître, sélectionner et refermer
le menu OSD.

Bouton INPUT (p. 62)

Utiliser ce bouton pour basculer entre les bornes d’entrée.
(INPUT 1

↔

INPUT 2)

58

Vue avant

Description du produit

Ouvertures de
ventilation

Borne d’alimentation (p. 60)

Enlever le couvercle pour voir la borne d’alimenta­tion. L’adaptateur en c.a. est raccordé ici.

Borne INPUT 2 et port USB

Enlever le couvercle pour voir la borne d’entrée de
l’ordinateur (INPUT 2) et le port USB.

Borne INPUT 2 (p. 61)

Ouvertures
de ventila­tion

Un second ordinateur peut être connecté ici.

Port USB : Aval (port 2) (p. 61)

Un appareil USB peut être connecté ici.

Port USB : Amont (port 1) (p. 61)

Un ordinateur déjà préparé pour recevoir un
appareil USB ou un centre d’activité USB peut
être connecté ici.

Câble de signal RGB : INPUT 1 (p. 61)

Doit être connecté à la borne de sortie RGB
analogique de l’ordinateur.

Remarque : Ne jamais obstruer les
ouvertures de ventilation car cela
peut entraîner une surchauffe à
l’intérieur du moniteur et conduire un
dysfonctionnement.

GBDIE

Ancrage du verrou de sécurité

En installant un verrou de sécurité (à acheter séparément) sur le point d’ancrage du verrou, le
moniteur reste fixé et ne peut donc pas être transporté.

Les trous de prévention antivol sont adaptés aux systèmes de sécurité Kensington Micro Saver.

Réglage de l’angle du moniteur

Maintenir légèrement les deux côtés du
moniteur et l’ajuster jusqu’à obtenir un angle de
visualisation adéquat.

59

Raccordement, activation

et désactivation du moniteur

Raccordement du moniteur à une source
d’alimentation

N’utiliser que l’adaptateur c.a. fourni.

1. Retirer le couvercle du support.

(Vue arrière)

2. Retirer le couvercle.

Couvercle du support

Lever un côté

Couvercle

5. Connecter le cordon d’alimentation à l’adaptateur
en c.a.

Cordon

d’alimentation

Installation de l’adaptateur en c.a. dans le support

Enrouler le cordon

Placer l’adaptateur
dans la cavité du
support.

3. Connecter l’adaptateur en c.a. à la borne d’alimen­tation du moniteur.

Borne d’alimentation

Passer le cordon
dans le trou.

Placer le cordon
dans le crochet

4. Replacer le couvercle.

Couvercle

Adaptateur en c.a.

6. Replacer le couvercle du support.

Couvercle du support

7. Insérer la fiche d’alimentation dans la prise en c.a.

60

Raccordement, activation et désactivation du moniteur

Raccordement du moniteur à un
ordinateur (PC, etc.)

GBDIE

2. Connecter le câble de signal RGB (à acheter
séparément) à la borne INPUT 2.

Lors du raccordement, s’assurer que l’alimentation
tant du moniteur que de l’ordinateur est désactivée.

Insérer fermement la borne de sortie analogique
RGB (mini D-sub à 15 broches sur 3 rangées),
ensuite serrer les vis de chaque côté.

Câble RGB

S’il s’agit d’un D-sub à 15 broches sur
2 rangées pour Appel Power Macintoch,
installer un adaptateur de conversion
Macintosh (à acheter séparément) sur le
câble de signal RGB.

Adaptateur de conversion
Macintosh

Câble de signal RGB

Après avoir connecté l’adaptateur, serrer
les vis de chaque côté pour le fixer.

Remarque :

Si la connexion se fait sur la série Sun Ultra, il se peut
qu’un adaptateur de conversion (à acheter séparé­ment) soit indispensable.

Raccordement à un deuxième ordinateur

Un câble de signal RGB (à acheter séparément) est
nécessaire pour connecter un deuxième ordinateur.

1. Retirer le couvercle.

(Vue arrière)

Couvercle

Borne INPUT 2

Câble de signal RGB
(à acheter séparé­ment)

Vers la borne de
sortie RGB de
l’ordinateur

3. Replacer le couvercle.

Connexion d’un appareil USB

Le moniteur peut être utilisé avec des centres d’acti­vité utilisant la norme USB (Rév. 1.1).

Aval (2 ports)

Les appareils USB tels que le clavier et la souris
peuvent être connectés ici. Chaque port peut recevoir
jusqu’à 100 mA de puissance. Les appareils nécessi­tant plus de 100 mA ne peuvent pas être connectés.

Amont (1 port)

Les ordinateurs compatibles USB et les centres
d’activité autonomes peuvent être connectés ici. (Les
centres d’activité alimentés par bus ne peuvent pas
être connectés.)

Remarques :

- Si un câble USB est requis, veiller à utilisé celui

qui est fourni.

- Avant toute connexion, s’assurer que la forme du
connecteur de câble USB est correcte.

- Pour toute information concernant la fonction
USB (telle que l’installation), se reporter au
mode d’emploi de l’ordinateur qui doit être
connecté.

- Certains appareils ne peuvent pas être activés.
De manière à s’assurer de la compatibilité de
certains appareil USB, contacter le fabricant de
l’appareil en question.

1. Retirer le couvercle.

(Vue arrière)

Couvercle

61

Raccordement, activation et désactivation du moniteur

2. Connecter le câble USB

Port USB : Aval (2 ports)

Port USB : Amont (1 port)

3. Replacer le couvercle.

Activation de l’alimentation

Lors du raccordement, s’assurer que l’alimentation
tant du moniteur que de l’ordinateur est désactivée.

Mettre sous tension

Mettre le
moniteur sous
tension

Presser le bouton
d’alimentation

DEL d’alimentation

l’appareil auquel le
moniteur est raccordé

- Lors de la toute première installation du moniteur
ou d’un ordinateur connecté, ou lors de la con­nexion d’un ordinateur supplémentaire ou encore
après avoir changé un des aspects de la configura­tion du système, effectuer un réglage automatique
de l’écran avant de commencer l’utilisation (p. 66).

Inversion entre les bornes d’entrée

↔ ↔

↔

(INPUT 1

Lorsque le moniteur est connecté à deux ordinateurs,
utiliser le bouton INPUT pour basculer entre les
bornes de signal d’entrée (c’est-à-dire pour choisir
l’ordinateur dont l’écran va être affiché).

Bouton INPUT

Le fait de presser ce bouton bascule entre
les bornes de signal d’entrée de sorte que
l’écran du moniteur affiche n’importe lequel
des appareils connectés.

↔ ↔

2)

DEL d’alimentation

Éclairée en vert : En fonctionnement
Éclairée en orange : Mode économie d’énergie

ou signal de panne

DEL éteinte : Alimentation coupée

Remarques

- En fonction du système d’exploitation de l’ordi-

nateur, il peut s’avérer nécessaire d’utiliser
l’ordinateur pour installer l’information relatives à
l’installation du moniteur. Si c’est le cas,
procéder comme suit pour installer l’information
relative à l’installation du moniteur. (p. 63)

Désactivation de l’alimentation

Mettre hors
tension l’appareil
auquel le moni­teur est connecté

ATTENTION !

Ne pas laisser le moniteur en contact avec des objets
de caoutchouc ou de plastique pendant des périodes
de temps prolongées car ceux-ci peuvent décolorer ou
déformer le moniteur.

62

Mettre le
moniteur hors
tension

Presser le bouton d’alimentation

Raccordement, activation et désactivation du moniteur

Installation de l’information relative à
l’installation et du profil ICC

En fonction du type d’ordinateur ou du système d’ex­ploitation, il peut parfois s’avérer nécessaire d’utiliser
l’ordinateur pour consulter l’information relative à l’ins­tallation du moniteur. Si c’est le cas, il convient de pro­céder comme suit pour installer sur l’ordinateur l’infor­mation relative à l’installation du moniteur. (Le nom
des commandes et les procédures peuvent varier en
fonction du type d’ordinateur. Veiller à suivre le propre
mode d’emploi de l’ordinateur tout en lisant ce qui suit)
Remarque :
Les explications qui suivent considèrent que le lecteur
de disquettes est le "lecteur A". Si le lecteur de dis­quettes de l’ordinateur utilisé n’est pas le "lecteur A",
lire ci-après comment substituer le lecteur de disquet­tes utilisé au lieu du "lecteur A" ou "A".

À propos des profils ICC
Un profil ICC (International Color Consortium) est
un fichier qui décrit les caractéristiques des
couleurs du moniteur LCD. En utilisant une appli­cation qui fonctionne de pair avec un profil ICC,
une résolution couleur élevée peut être obtenue.

Remarques :

- Tant Windows 98 que Windows 2000 utilisent

un profil ICC.

- Lors de l’installation de l’information relative

à l’installation de Windows 98 et Windows
2000, le profil ICC s’installe également. Si l’on
veut uniquement installer le profil ICC, il faut
se reporter à la section Installation du profil
ICC se trouvant aux pages suivantes.

- Lors de l’utilisation du profil ICC, régler la

[WHITE BALANCE] sur [STD].

Informations relatives à l’installation
Pour Windows 95

Installation de l’information relative à l’installation du
moniteur sous Windows 95.
Les messages Windows mentionnés dans le mode
d'emploi suivant se réfèrent à la version anglaise de
Windows.
Les explications qui suivent considèrent que le lecteur
de disquettes est le "lecteur A".

1. Placer la disquette (fournie) de réglage des paramè­tres du moniteur dans le lecteur A de l’ordinateur.

2. Cliquer sur le bouton [Start]. Dans le menu
[Settings], choisir l’option [Control Panel].

3. Double-cliquer sur [Display].

4. Cliquer sur [Settings], sur [Advanced Properties], sur
[Monitor] et enfin sur [Change].

5. Cliquer sur [Have Disk], et s’assurer que [Copy
manufacturer’s files from:] est [A:] ensuite cliquer sur
[OK].

GBDIE

6. Confirmer la sélection des caractéristiques du mo­niteur et ensuite cliquer sur [OK].

7. S’assurer que le moniteur diffuse une image, en­suite.
cliquer sur [Apply].

8. Cliquer sur [OK] et refermer la fenêtre.

9. Enlever la disquette de réglage des
paramètres du moniteur du lecteur A.

Pour Windows 98

Installation de l’information relative à l’installation du
moniteur sous Windows 98, et réglage du profil ICC du
moniteur en tant que valeur par défaut.
Les messages Windows mentionnés dans le mode
d'emploi suivant se réfèrent à la version anglaise de
Windows.
Les explications qui suivent considèrent que le lecteur
de disquettes est le "lecteur A".
Si la boîte de dialogue "Add New Hardware
WIZARD" est apparue :

1. Placer la disquette (fournie) de réglage des pa­ramètres du moniteur dans le lecteur A de l’ordi­nateur.

2. Cliquer sur [Next].

3. Cochez la case [Display a list of all the drivers in
a specific location, so you can select the driver
you want.], ensuite cliquer sur [Next].

4. Lorsque [Models] apparaît, cliquer sur [Have
Disk], et s’assurer que [Copy manufacturer’s files
from:] est [A:] et cliquer sur [OK].

5. Confirmer la sélection des caractéristiques du
moniteur et ensuite cliquer sur [Next], [Next] et
[Finish]. Si la boîte de dialogue "Add New
Hardware WIZARD" apparaît, répéter les
commandes d’installation à partir du point 2.

6. Enlever la disquette de réglage des paramètres
du moniteur du lecteur A.

Si la boîte de dialogue "Add New Hardware
WIZARD" n’est pas apparue :

1. Placer la disquette (fournie) de réglage des para­mètres du moniteur dans le lecteur A de l’ordina­teur.

2. Cliquer sur le bouton [Start]. Dans le menu
[Settings], choisir l’option [Control Panel].

3. Double-cliquer sur [Display].

4. Cliquer sur [Settings], sur [Advanced], et sur
[Monitor].

5. Dans [Options], cocher la case [Automatically
detect Plug & Play monitors] et cliquer sur
[Change].

6. Cliquer sur [Next].

7. Cochez la case [Display a list of all the drivers in
a specific location, so you can select the driver
you want.], ensuite cliquer sur [Next].

63

Raccordement, activation et désactivation du moniteur

8. Lorsque [Models] apparaît, cliquer sur [Have Disk],
et s’assurer que [Copy manufacturer’s files from:]
est [A:] et cliquer sur [OK].

9. Confirmer la sélection des caractéristiques du
moniteur et ensuite cliquer sur [Next], [Next] et
[Finish].

10.S’assurer que le moniteur diffuse une image,
ensuite cliquer sur [Apply].

11.Cliquer sur [OK] et refermer la fenêtre.

12. Enlever la disquette de réglage des paramètres
du moniteur du lecteur A.

Pour Windows 2000

Installation de l’information relative à l’installation du
moniteur sous Windows 2000, et réglage du profil
ICC du moniteur en tant que valeur par défaut.
Les messages Windows mentionnés dans le mode
d'emploi suivant se réfèrent à la version anglaise de
Windows.
Les explications qui suivent considèrent que le lecteur
de disquettes est le "lecteur A".

1. Placer la disquette (fournie) de réglage des para­mètres du moniteur dans le lecteur A de l’ordina­teur.

2. Cliquer sur le bouton [Start]. Dans le menu
[Settings], choisir l’option [Control Panel].

3. Double-cliquer sur [Display].

4. Cliquer sur [Settings], sur [Advanced], et sur
[Monitor].

5. Cliquer sur [Properties], sur [Driver], et sur
[Update].

6. Lorsque [Upgrade Device Driver Wizard] apparaît,
cliquer sur [Next].

7. Cocher la cese [Display a list of the known drivers
for this device so that I can choose a specific
driver] et cliquer sur [Next].

8. Lorsque [Models] apparaît, cliquer sur [Have Disk],
et s’assurer que [Copy manufacturer’s files from:]
est [A:] et cliquer sur [OK].

9. Sélectionner le moniteur dans la liste déroulante et
cliquer sur [Next].

10.Cliquer sur [Next], s’assurer que le nom du moni­teur apparaît dans l’écran et cliquer sur [Finish]. Si
[Digital Signature Not Found] apparaît, cliquer
[Yes].

11.Cliquer sur [Close].

12.Cliquer sur [OK] et refermer la fenêtre.

13.Enlever la disquette de réglage des paramètres du
moniteur du lecteur A.

Installation du profile ICC

Installation du profile ICC du moniteur (Si l’information
relative à l’installation a déjà été installée, alors le
profile l’a été également, et il n’est donc plus néces­saire de l’installer.)
Les messages Windows mentionnés dans le mode
d'emploi suivant se réfèrent à la version anglaise de
Windows.
Les explications qui suivent considèrent que le lecteur
de disquettes est le "lecteur A".

1. Placer la disquette (fournie) de réglage des para­mètres du moniteur dans le lecteur A de l’ordina­teur.

2. Cliquer sur le bouton [Start]. Dans le menu
[Settings], choisir l’option [Control Panel].

3. Double-cliquer sur [Display].

4. Cliquer sur [Settings], et sur [Advanced].

5. Cliquer sur [General] et dans [Compatibility]
sélectionner [Apply the new display settings without
restarting], ensuite cliquer sur [Color Management].

6. Cliquer sur [Add], et sélectionner [3 ½ Floppy
[A:]] comme adresse de dossier.

7. Choisir le profil de couleur souhaité et cliquer sur
[Add].

8. Choisir le profil et cliquer sur [Set As Default].

9. Cliquer sur [OK] et refermer la fenêtre.

10.Enlever la disquette de réglage des paramètres du
moniteur du lecteur A.

Lors de l’utilisation du profil ICC, régler la [WHITE
BALANCE] sur [STD].

64

Réglage de l’image au moniteur

Si nécessaire, le moniteur peut être réglé comme suit :
Réglage automatique de l’écran du moniteur (p. 66)
L’HORLOGE, la PHASE, le H-POS (positionnement
horizontal) et le V-POS (positionnement vertical)
peuvent être ajustés automatiquement.
Réglage du rétro-éclairage (p. 66)
La luminosité du rétro-éclairage peut être ajustée.
Réglage manuel (p. 67)
Un ajustement fin peut être effectué au moyen du
menu du moniteur actif (OSD).

Remarque :

Tous les réglages seront sauvegardés, même après
mise hors tension du moniteur.

Fonctions utiles et astuces
Retour aux valeurs initiales du MENU1 (RÉGLAGE)

Les valeurs du MENU1 peuvent revenir à leurs
valeurs initiales définies en usine par une seule
commande.

1. Mettre l’ordinateur sous tension.

2. Enfoncer simultanément les boutons MENU et
, ainsi que le bouton d’alimentation. Lorsque

[RESET] apparaît à l’écran du moniteur, le retour
aux valeurs initiales est exécuté.

Retour de tous les paramètres de réglage
aux valeurs initiales

Tous les paramètres peuvent revenir à leurs
valeurs initiales définies en usine par une seule
commande.

1. Mettre l’ordinateur hors tension.

2. Enfoncer simultanément les boutons MENU et

SELECT, ainsi que le bouton d’alimentation (c’est­à-dire réactiver l’alimentation). Lorsque [ALL
RESET] apparaît à l’écran du moniteur, le retour
aux valeurs initiales est exécuté.

Fonction de verrouillage des réglages

En désactivant les boutons de commande (c’est-à­dire en les verrouillant), toute tentative de
modification des valeurs sera vaine.

1. Mettre l’ordinateur hors tension.

2. Enfoncer simultanément les boutons MENU et
d’alimentation (c’est-à-dire activer l’alimentation).
Cela activera le verrouillage. (Lorsque cela apparaît
à l’écran du moniteur, le verrouillage est activé.)

Désactivation du verrouillage

Si le verrouillage est activé et que la commande
décrite précedemment est répétée, le verrouillage sera
désactivé.

Remarque :

- Lorsque le verrouillage est actif, tous les boutons

autres que le bouton d’alimentation ne sont plus
opérationnels.

Choix de la langue

Les messages affichés à l’écran du moniteur et le
contenu du Menu OSD peuvent être diffusés dans les
langues suivantes.
Néerlandais, anglais, français, allemand, espagnol,
italien et suédois.

1. Mettre le moniteur hors tension.

2. Enfoncer simultanément les boutons
d’alimentation (c’est-à-dire activer l’alimentation).
Le Menu du choix de la langue (LANGUAGE) sera
affiché à l’écran du moniteur.

3. Utiliser le bouton SELECT pour choisir la langue.

4. Enfoncer le bouton MENU.
Le réglage est terminé. Dorénavant, les messages
et les menus de réglages seront affichés dans la
langue sélectionnée.

et

GBDIE

Remarque :

- Pendant que ALL RESET est affiché à l’écran du

moniteur, les bouton de commande ne sont plus
opérationnels.

- Il n’est pas possible de retourner aux valeurs

initiales lorsque le réglage est verrouillé. Déver­rouiller les réglages avant de tenter d(utiliser les
boutons de commande.

65

Réglage de l’image au moniteur

Réglage automatique du moniteur

Les options du MENU 1 (RÉGLAGE) peuvent être
ajustées automatiquement (HORLOGE, PHASE,
POSITIONNEMENTS HORIZONTAL ET VERTICAL).

Remarque :

- Lors de la toute première installation du moniteur

ou d’un ordinateur connecté, ou lors de la con­nexion d’un ordinateur supplémentaire ou encore
après avoir changé un des aspects de la configu­ration du système, effectuer un réglage
automatique de l’écran avant de commencer
l’utilisation.

Affichage de l’écran de réglage automatique

Pour effectuer un réglage automatique, d’abord afficher
une image qui rend la totalité de l’écran du moniteur
très lumineuse. Si l’on se trouve sous un environnement
Windows, on peut également se servir du Modèle de
réglage se trouvant sur la disquette de réglage des
paramètres du moniteur pour Windows.

Ouverture du modèle de réglage (pour Windows)

Les messages Windows mentionnés dans le mode
d'emploi suivant se réfèrent à la version anglaise de
Windows.
Les explications qui suivent sont valables pour les
versions 95/98/2000 de Windows et considèrent que le
lecteur de disquettes est le "lecteur A".
Remarque :

- Si le lecteur de disquettes de l’ordinateur utilisé

n’est pas le "lecteur A", lire ci-après comment
substituer le lecteur de disquettes utilisé au lieu du
"lecteur A" ou "A".

1. Placer la disquette (fournie) de réglage des paramè­tres du moniteur dans le lecteur A de l’ordinateur.

2. Ouvrir [My Computer] et sélectionner [3 ½ Floppy
(A:)]. S’il s’agit de Windows 3.1, ouvrir [File Mana­ger] et choisir "lecteur A".

3. Double-cliquer sur [Adj_uty.exe] pour lancer le
programme de réglage. Le Modèle de réglage
apparaîtra.

Remarques :

- Après avoir effectué les réglages, enfoncer la

touche [Esc] de l’ordinateur pour quitter le pro­gramme de réglage.

- Si le mode d’affichage de l’ordinateur utilisé est
réglé sur 65K couleurs, il est possible de voir
différents niveaux de couleurs dans chaque modèle
de couleur ou il se peut que l’échelle de gris ait l’air
colorée. (Ceci est dû aux caractéristiques techni­ques du signal d’entrée ; il ne s’agit pas d’un dys­fonctionnement.)

Modèle d’ajustement

Réglage automatique du moniteur

1. Enfoncer le bouton MENU.
Le menu ADJUSTMENT apparaîtra.

2. Enfoncer le bouton
Le moniteur s’assombrira et [ADJUSTING] sera
affiché. Après quelques secondes, le menu
ADJUSTMENT réapparaîtra. (Le réglage automati­que est à présent terminé.)

3. Enfoncer le bouton MENU 4 fois pour faire disparaî­tre le menu du moniteur actif (OSD).

Remarques :

- Dans la plupart des cas, le moniteur est prêt à

l’emploi après un réglage automatique.

- Si nécessaire en raison d’un des facteurs
suivants, des réglages manuels (p. 67) peuvent
être effectués après un réglage automatique.

- Lorsqu’un réglage fin est nécessaire.

- Lorsque les signaux vidéo de sortie de

l’ordinateur sont de type Composite Sync ou
Sync On green. (Il se peut que le réglage
automatique soit impossible.)

- Lorsque [OUT OF ADJUST] est affiché après

avoir entré la commande 2 ci-avant. (Lorsque le
moniteur affiche une image complètement noire,
il se peut que le réglage automatique de l’écran
ne soit pas opérationnel. Lors de la réalisation
d’un réglage automatique, veiller soit à utiliser le
Modèle de réglage, soit essayer d’afficher une
image qui rend l’écran entier très clair.)

.

Réglage du rétro-éclairage

La luminosité du rétro-éclairage peut être réglée.
Opérer les commandes sans que le menu du moniteur
actif (OSD) ne soit affiché. Si le menu OSD est affiché,
enfoncer le bouton MENU (plusieurs fois si nécessaire)
et commencer la procédure lorsque le menu a disparu.

1. Sans que le menu OSD ne soit affiché, enfoncer le
bouton

BRIGHT apparaîtra dans la partie inférieure de
l’écran du moniteur.

2. Régler au moyen du bouton
du bouton

La barre de luminosité disparaît automatiquement
environ 3 secondes après la dernière commande.

66

ou le bouton . La barre de luminosité

(plus sombre) ou

(plus clair).

Réglage de l’image au moniteur

Réglage manuel du moniteur

Un ajustement fin peut être effectué au moyen du
menu du moniteur actif (OSD) proposé.

GBDIE

MENU 1 : ADJUSTMENT (RÉGLAGE)

MENU 1 : CLOCK, PHASE, H-POS (positionnement

horizontal) et V-POS (positionnement
vertical).

MENU 2 : GAIN CONTROL (commande de gain),

BRIGHT (luminosité), CONT (contraste)

MENU 3 : WHITE BALANCE (balance de blanc)

R-CONT (bleu-vert à rouge), G-CONT
(violet à vert), B-CONT (jaune à bleu)

MENU 4 : MODE SELECT

INPUT (mode entrée), 400LINE (résolution),
EXPAND (extension d’écran), LEVEL
(niveau de cadrage)

Affichage de l’écran en cours de réglage

Si l’on se trouve sous un environnement Windows, on
peut également se servir du Modèle de réglage se
trouvant sur la disquette de réglage des paramètres du
moniteur pour Windows. (p. 66)
Si un ordinateur fonctionnant sous un autre environne­ment que Windows, le modèle de réglage ne peut pas
être utilisé. Afficher une image qui rend la totalité de
l’écran du moniteur très lumineuse et régler tout en
gardant un œil sur l’écran.

Remarque :

Cette explication se base sur l’utilisation du Modèle de
réglage (pour Windows) en vue de réaliser des régla­ges.

Réglage

1. Enfoncer le bouton MENU. Le menu
ADJUSTMENT apparaîtra.

MANUEL : Les options individuelles du menu sont

AUTO : Chaque option du menu est réglée

Remarques :

- Enfoncer le bouton

- Pour choisir une option

du menu : bouton SELECT

- Pour passer au MENU 2 : bouton MENU

CLOCK

L’illustration suivante montre comment le réglage doit
s’opérer de manière à ce que le papillotement vertical

soit évité. (Boutons

PHASE

L’illustration suivante montre comment le réglage doit
s’opérer de manière à ce que le papillotement horizon­tal soit évité. (Boutons

Remarque :

- Les réglages de la PHASE ne doivent être

effectués qu’après avoir réglé l’HORLOGE
correctement.

réglées manuellement.

automatiquement.

pour sélectionner AUTO.

)

Papillotement vertical

)

À ce stage, les options principales du menu peuvent
être réglées.
À chaque fois que le bouton MENU est enfoncé, le
menu suivant est sélectionné. (MENU 1 → 2 → 3 →
4 → Menu OSD disparaît)

Remarque :

Le menu OSD disparaît automatiquement environ
20 secondes après la dernière commande.

Papillotement horizontal

H-POS (positionnement horizontal) et V-POS
(positionnement vertical)

Pour centrer l’image dans les limites de l’écran du
moniteur, régler les valeur gauche et droite (H-POS)
ainsi que les valeurs haut et bas (V-POS).
(Boutons

)

Cadre de
l’écran

67

Réglage de l’image au moniteur

MENU 2 : GAIN CONTROL
(COMMANDE DU GAIN)

BRIGHT (luminosité) et CONT (contraste) sont
optimisés avant expédition, mais en fonction de
l’ordinateur qui va être utilisé, des réglages
supplémentaires seront peut-être nécessaires.

MANUEL : Les options individuelles du menu sont

AUTO : Chaque option du menu est automatique-

Remarques :

- Enfoncer le bouton

- Pour choisir une option

- Pour passer au MENU 3 : bouton MENU

*Fonction de Commande Automatique du GAIN

BRIGHT (luminosité)

La luminosité totale du moniteur peut être réglée tout
en visualisant le modèle de couleurs. (Boutons

réglées manuellement.

ment réglée via la fonction de Auto Gain
Control*.

pour sélectionner AUTO.

du menu : bouton SELECT

La commande du gain automatique ajuste le
contraste et la luiminosité en se basant sur la
couleur la plus claire de l’image diffusée. Si le
modèle de réglage n’est pas utilisé, il est néces­saire de préserver une zone d’image blanche d’au
moins 5 x 5 mm ; si ce n’est pas le cas, il se peut
que les réglages ne soient pas possibles. (Dans
pareil cas, le message [OUT OF ADJUST] apparaî­tra et les valeurs des paramètres resteront inchan­gées.)

)

Modèle de couleurs

MENU 3 : WHITE BALANCE
(BALANCE DE BLANC)

La BALANCE DE BLANC peut être réglée si néces­saire. (Étant donné que les réglages ont été réalisés
en usine avant expédition, il n’y a pas de réelle néces­sité de modifier davantage ces réglages).

Remarques :

- Il n’est pas possible d’afficher toutes les gradua-

tions pour COOL et WARM. Pour afficher toutes les
graduations, définir le paramètre sur [STD].

- Le fait de sélectionner USER affichera les

valeurs de réglage pour R-CONT, G-CONT et B­CONT, de manière à pouvoir effectuer des
réglages fins.

- Pour choisir une option

du menu : bouton SELECT

- Pour passer au MENU 4 : bouton MENU

COOL . . . . Nuance de couleur plus bleutée que la

- . . . . . . . Nuance de couleur légèrement plus

STD . . . . . . Paramètre standard de nuance de

- . . . . . . . Nuance de couleur légèrement plus

WARM . . . . Nuance de couleur plus rougeâtre que la

USER

R-CONT . . . . . . .

G-CONT . . . . . . .

B-CONT . . . . . . .

couleur standard

bleutée que la couleur standard

couleurs

rougeâtre que la couleur standard

couleur standard

bouton pour le bleu-vert
bouton pour le rouge
bouton pour le violet
bouton pour le vert
bouton pour le jaune
bouton pour le bleu

CONT (contraste)

Tout en visualisant le modèle de couleurs, des régla­ges peuvent être effectués de manière à ce que toutes
les graduations apparaissent. (Boutons

)

68

Réglage de l’image au moniteur

MENU 4 : MODE SELECT
(SÉLECTION DU MODE)

La résolution peut être réglée

Remarques :

- Pour choisir une option

du menu : bouton SELECT

- Lorsque le réglage

est terminé : bouton MENU

INPUT (mode entrée)

Le mode d ‘entrée peut être réglé (boutons

VESA : mode VESA
MAC: Mode Macintosh

400 LINES (degré de résolution)

Il est possible d’utiliser une résolution horizontale
d’écran de 400 lignes lors de la saisie de texte US, etc.

(boutons

)
640 mode 640 X 400 points
720 Mode 720 x 400 points

(saisie de texte US, etc.)

)

GBDIE

Remarque :

- Étant donné que la résolution du signal d’entrée

pour les moniteurs autres que les 400 lignes se
règle automatiquement, il n’y a aucune raison de la
définir.

EXPAND (extension de l’écran du moniteur)

Pour les mode d’affichage inférieurrs à 1280 X 1024
pixels, l’écran peut être étendu.

(Boutons

Remarques :

- Les modes d’affichage de 1280 x 1024 pixels ne

peuvent pas être modifiés.

- Si une résolution de 1280 X 1024 pixels ne peut

être obtenue, même après une tentative d’exten­sion d’écran, le périmètre de l’écran deviendra noir.
(Il ne s’agit pas d’un dysfonctionnement.)

LEVEL (Niveau de cadrage)

Lorsque EXPAND est activé, la netteté de l’image peut
être réglée. (Boutons

Remarques :

- Lorsque EXPAND est désactivé, aucun réglage

ne peut être effectué.

)
Désactivé Extension désactivée
Activé Extension activée

)

69

Entretien et réparation du moniteur

Entretien du moniteur

Toujours débrancher la prise de l’alimentation murale
en c.a. lors du nettoyage du moniteur.

Carcasse et section du panneau de commande

Utiliser un chiffon doux et sec pour éliminer les pous­sières de la carcasse et du panneau de commande.
Si la carcasse et le panneau de commande s’avèrent
vraiment sales, imbiber le chiffon doux avec un déter­gent neutre, le tordre et éliminer les saletés.

Section de l’écran LCD

Utiliser un chiffon doux et sec pour éliminer les pous­sières de la surface vitrée (écran) du moniteur. (Un
chiffon doux tel qu’une gaze utilisée pour le nettoyage
des lentilles est idéal).

ATTENTION !

- Ne jamais utiliser de dissolvant, d’essence,

d’alcool, de nettoyant pour vitre, etc. car ceux-ci
peuvent décolorer ou déformer le moniteur.

- Ne jamais griffer le moniteur avec des matériaux

durs ni appliquer au moniteur des pressions
excessives car celui-ci peut resté marqué ; cela
peut également entraîner des dysfonctionnements.

Stockage

Si le moniteur devait ne pas être utilisé pendant une
période de temps prolongée, s’assurer que la prise
d’alimentation est débranchée de la prise murale en
c.a.

ATTENTION !

Ne pas laisser le moniteur en contact avec des objets
de caoutchouc ou de plastique pendant des périodes
de temps prolongées car ceux-ci peuvent décolorer ou
déformer le moniteur.

Dépannage

Si le moniteur est jugé défectueux, vérifier les points
suivants avant de l’emmener en réparation.
Si après cela, il ne fonctionne toujours pas correcte­ment, contacter le magasin où il a été acheté ou votre
centre Sharp agréé le plus proche.

Les tubes fluorescents du moniteur ont une
durée de vie limitée.

- Si l’écran du moniteur s’assombrit, s’il

papillote constamment ou ne s’éclaire plus, il
peut s’avérer nécessaire de remplacer
l’unité du tube fluorescent. Se renseigner
auprès du revendeur ou du centre Sharp
agréé le plus proche. (Ne jamais tenter
d’effectuer ce remplacement soi-même.)

- Au début de l’utilisation, en raison de la

conception des tubes fluorescents, il se peut
que l’écran papillote. (Il ne s’agit pas d’un
dysfonctionnement.) Si cela se produit,
essayer d’abord en désactivant et en
réactivant.

Aucune image n’apparaît à l’écran du moniteur (La
DEL d’alimentation ne s’éclaire pas)

- L’adaptateur en c.a. et le cordon d’alimentation

sont-ils connectés correctement ? (p. 60)

Aucune image n’apparaît à l’écran du moniteur (La
DEL est éclairée)

- Essayer d’enfoncer le bouton INPUT pour

basculer d’une borne d’entrée d’alimentation
vers l’autre. (p. 62)

- L’ordinateur est-il branché correctement ? (p. 61)

- L’ordinateur est-il branché ?

- La fréquence du signal de l’ordinateur

correspond-elle aux caractéristiques techniques
du moniteur ? (p. 72)

- L’ordinateur est-il en mode d’économie

d’énergie ?

Les boutons de commande ne fonctionnent pas

- Le verrouillage est-il actif ? (p. 65)

Seule une image VGA est diffusée

- Est-ce que les paramètres d’affichage de

Windows correspondent aux caractéristiques
techniques de l’ordinateur utilisé ? Se reporter
aux paramètres du signal du moniteur (p. 72) et
définir les paramètres corrects.

L’image est déformée

- La fréquence du signal de l’ordinateur

correspond-elle aux caractéristiques techniques
du moniteur ? (p. 72)

- Effectuer un réglage automatique. (p. 66)

70

Caractéristiques techniques

Caractéristiques techniques du produit

GBDIE

Moniteur LCD

18,1 pouces (46 cm en diagonale)
Module TFT à cristaux liquides Super V et anti
éblouissement, anti reflet

Résolution (max.)

SXGA 1280 X 1024 pixels

Couleurs affichables (max.)

16,77 millions de couleurs (8 bits)

Définition

0,2805(H) x 0,2805(V) mm

Luminosité (max.)

200cd/m

Rapport de contraste

350:1

Angle de visibilité

Gauche-droite : 150° ; Haut-bas : 150°

Taille de l’écran d’affichage

Horizontal : 359 mm X Vertical : 287,2 mm

Signal vidéo

Analogique RGB (0,7Vp-p) [75Ω]

Signal sync.

Sync individuel (niveau TTL : +/-), type Sync
On green, Composite Sync (niveau TTL : +/-)

Fréquences

Se reporter aux fréquences de signal les plus
iportantes (page suivante)

Options de réglage automatique du moniteur

Horloge, phase, positionnement H,
positionnement V

Compensation d’extension

Affichage digital (élargissement de l’écran pour
corriger VGA/SVGA/XGA)

Plug & Play

VESA : DDC1/DDC2B compatible

Gestion de l’alimentation

VESA : basé sur le DPMS

Options de réglage utilisateur

Luminosité, Contraste, Horloge, Phade,
Positionnement de l’écran (horizontal, vertical),
couleurs de l’écran

Borne d’entrée du signal de l’ordinateur

Mini D-sub 2 X 15 broches (sur 3 rangées)

Fonction du centre d’activité USB

1 port amont, 2 ports aval (centre d’activité ali­menté par bus basé sur la norme USB Rév. 1.1)

Inclinaison du moniteur

Vers le haut 0° – 30° ; vers le bas 0° – 5°

Rotation du moniteur

90° de gauche à droite

2

Alimentation

c.a. 100-240V (Utiliser un adaptateur c.a. spécial)

Température recommandée du lieu d’utilisation

5 – 35°C

Consommation d’électricité

54 W (4,5 W en mode économie d’énergie)
Dimensions (l x p x h, sans compter la base en caout­chouc)

443 mm X 218 mm x 464 mm
Poids

Approx. 10,4 kg (sans compter l’adaptateur c.a.)

Dimensions (Unités : mm)

71

Caractéristiques techniques

Fréquence des signaux

Mode affichage

VESA

Saisie de texte US
Série Macintosh

Série Sun Ultra

Hsync Vsync Fréquence par

Remarques :

- Tous sont compatibles sans entrecroisement.

- Les fréquences pour les séries Macintosh et Sun Ultra sont des valeurs de référence.

- Si le moniteur reçoit des signaux de fréquence non compatibles, le message [OUT OF TIMING]

apparaîtra. Suivre le mode d’emploi de l’ordinateur utilisé pour régler la fréquence de manière à ce
qu’elle soit compatible avec le moniteur.

- Si le moniteur ne reçoit pas de signal de fréquence (signal de synchronisation), le message [NO

SIGNAL] apparaîtra.

La broche de connexion

Schéma du connecteur d’entrée (Mini
connecteur de type D-sub à 15 broches)

Numéro Fonction

1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 Mise à la terre
5 Mise à la terre
6 Pour mise à la terre du signal vidéo rouge
7 Pour mise à la terre du signal vidéo vert
8 Pour mise à la terre du signal vidéo bleu

9 N.C.
10 Mise à la terre
11 Mise à la terre
12 Données du canal de transfert de données d’affichage
13 Pour entrée signal H-sync.
14 Pour entrée signal V-sync.
15 Horloge du canal de transferts de données d’affichage

72

Caractéristiques techniques

GBDIE

Normes et compatibilité

Gestion de l’alimentation

Le moniteur est basé sur un système VESA DPMS
(signalisation de la gestion d’alimentation de l’affi­chage).
Pour activer la fonction de gestion de l’alimentation du
moniteur, tant la carte vidéo que l’ordinateur doivent
être conformes à la norme VESA DPMS.

Mode DPMS Écran du Alimentation H-sync V-sync

Activé

EN VEILLE

SUSPENDU Affichage
Désactivé Non Non

moniteur consommation
Affichage

activé

désactivé

54W Oui Oui

Inférieur à

4,5W

Non Oui

Oui Non

Canal de transfert de données d’affichage
(Plug & Play)

Ce moniteur supporte la norme VESA DDC (Canal de
transfert de données d’affichage).
Le DDC est une norme de signal servant à exécuter
les fonctions Plug & Play sur un moniteur ou un
ordinateur. Il transfère des informations telles que le
degré de résolution entre le moniteur et l’ordinateur. Il
est possible d’utiliser cette fonction si l’ordinateur
utilisé est conforme à la norme DDC et s’il est réglé de
manière à pourvoir détecté un moniteur Plug & Play.
Il existe de nombreuses variétés de DDC en raison
des différences entre les systèmes. Ce moniteur
fonctionne selon les DDC1 et DDC2B.

73

Instructions relatives à l’installation d’un bras conforme VESA

Un bras ou un support conforme à la norme VESA (à
acheter séparément) peut servir de support au moni­teur.
L’acquisition du bras ou du support est laissée à
l’appréciation du client.

Bras ou supports pouvant être utilisés
Les fixations doivent satisfaire aux points suivants :

- Compatibilité avec la norme VESA

- Subsistance d’un écart d’au moins 100 mm x 100

mm entre les trous des vis présents sur la section à
fixer

- Le bras ou le support ne doit ni tomber ni se

rompre après l’installation du moniteur.

Comment fixer le bras ou le support

Remarque :

- Tout en suivant ces instructions, se reporter aux

instructions relatives à l’installation dans le mode
d’emploi qui accompagne le bras ou le support.

1. Étendre un drap doux sur une surface horizontale
adéquate.

2. Tout en prenant garde de ne pas endommager le
moniteur, déposer avec précautions le moniteur
l’écran tourné vers le bas.

3. Enlever la protection du support ainsi que les
protections de gauche et de droite.

5. Enlever les quatre vis et ensuite le support du
moniteur.

Quatre vis

Support

6. Fixer le bras au moniteur à l’aide des quatre vis.

Les vis servant à fixer le bras doivent être de type M4
d’une longueur de 8 mm à 10 mm dépassant de la
surface à fixer.
Utiliser d’autres types de vis peut provoquer la chute du
moniteur ou un endommagement des pièces internes.

8 à 10 mm

(Vue arrière)

Couvercle

Couvercle du support

Couvercle

Lever un côté

4. Dévisser les deux vis et enlever le couvercle.

Couvercle

Deux vis

74

Vis de fixation du bras
Bras

Partie du moniteur à
laquelle vient se fixer le
bras

Indice

Avviso per gli utenti negli the USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

TCO'99 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Avviso per gli utenti in Europa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Avviso per gli utenti nel Regno Unito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Avviso per gli utenti in Australia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Suggerimenti e precauzioni per la sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Descrizione del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Collegamento del monitor ed accensione e spegnimento del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Collegamento del monitor ad una sorgente di alimentazione elettrica . . . . . . . . . . . . . . . . . . . . . . 84

Collegamento del monitor ad un computer (PC ecc.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Collegamento ad un secondo computer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Collegare un dispositivo USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Accensione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Commutare tra i terminali di ingresso (INPUT 1 ↔ 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Spegnimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Regolazione della visualizzazione sullo schermo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Regolazione automatica dello schermo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Regolazione della retroilluminazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Regolazione manuale dello schermo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Cura e riparazione del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Cura del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Immagazzinamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Ricerca ed eliminazione di inconvenienti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Istruzioni per collegare un braccio compatibile VESA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

GBDFE

75

Avviso per gli utenti negli the USA

Dichiarazione FCC

AVVERTIMENTO – I regolamenti FCC stabiliscono che qualsiasi cambiamento o modifica, apportati a
quest'apparecchio senza l'espressa approvazione del fabbricante, possono invalidare la facoltà dell'uten­te di mettere in funzione questo apparecchio.

Nota : Questo apparecchio è stato sottoposto a prova e si è constatato che esso rientra nei limiti stabiliti

per un dispositivo digitale di classe B in conformità alla Parte 15 dei regolamenti FCC.

Questi limiti sono calcolati in modo da provvedere ad una protezione ragionevole contro un'interferenza
dannosa in un'installazione residenziale. Quest'apparecchiatura genera, utilizza e può irradiare
dell'energia a radiofrequenza e, se non installata ed utilizzata in conformità alle istruzioni, può provocare
un'interferenza dannosa alle radiocomunicazioni. Tuttavia, non vi è nessuna garanzia che l'interferenza
non possa verificarsi in un'installazione particolare. Se quest'apparecchiatura provoca un'interferenza
dannosa per la ricezione radiofonica o televisiva, e quest'interferenza si può rilevare spegnendo ed
accendendo l'apparecchiatura stessa, si invita l'utente a correggere l'interferenza mediante uno o più
provvedimenti tra i seguenti.

- Cambiare l'orientamento dell'antenna ricevente oppure spostarla.

- Aumentare la distanza tra l'apparecchiatura ed il ricevitore.

- Collegare l'apparecchiatura ad una presa di corrente posta su un circuito diverso da quello al quale il ricevitore è collegato.

- Consultare il rivenditore oppure un tecnico radio / TV con esperienza per ricevere un aiuto.

Non usate nulla di diverso dai cavi e dal cordone rete in alternata acclusi, per assicurare la conformità
con i regolamenti FCC per apparecchiature di elaborazione dati di classe B.

Dichiarazione di conformità

Monitor LCD a colori SHARP LL-T1810A

Quest'apparecchio è conforme alla parte 15 dei regolamenti FCC. Il funzionamento è sottoposto alle
seguenti condizioni :(1) questo dispositivo non deve causare nessun'interferenza dannosa e (2) questo
dispositivo deve accettare qualsiasi interferenza ricevuta, ivi compresa l'interferenza che possa provocare
un funzionamento in misura inferiore al normale.

Parte interessata responsabile: SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07430
TEL :1-800-BE-SHARP

* Nella sua qualità di partner dell'ENERGY STAR, la SHARP ha accertato che questo prodotto soddisfa
le esigenze poste dalle direttive ENERGY STAR per la gestione efficiente dell'energia.

Questo prodotto utilizza una lega per saldatura allo stagno-piombo ed una lampada fluorescente conte­nente una piccola quantità di mercurio. Lo smaltimento di questo materiale potrebbe essere sottoposto a
regolamentazione dovuta a considerazioni di carattere ecologico. Per le informazioni riguardanti lo
smaltimento oppure il riciclaggio, per favore mettetevi in contatto con le vostre autorità locali oppure con
la Electronic Industries Alliance:www.eiae.org

76

Congratulazioni!

Lei ha appena acquistato un prodotto riconosciuto e approvato con marchio TCO'99! Scegliendo questo
prodotto, Lei ha acquistato uno strumento d'uso professionale ed ha contribuito a diminuire la presenza
nell'ambiente di sostanze nocive favorendo lo sviluppo di prodotti elettronici adattati, per un maggior rispetto
ambientale.

Perché un computer con marchio ambientale?

In molti paesi, i marchi ambientali sono divenuti un efficace strumento per incoraggiare i produttori ad adatta­re i propri prodotti e servizi alle principali norme di rispetto ambientale. Il problema principale, per quanto
riguarda i computer ed altre apparecchiature elettroniche, consiste nell'uso di sostanze tossiche all'interno
del prodotto e in fase di produzione e, non essendo tuttora possibile riciclare in modo soddisfacente tali
apparecchiature, la maggior parte di queste sostanze potenzialmente dannose - presto o tardi - sarà
immessa nel ciclo della natura.
Esistono tuttavia altre caratteristiche dei computer da non sottovalutare come ad esempio i livelli di consumo
energetico; importanti sia dal punto di vista dell'ambiente di lavoro (interno) che dal punto di vista della
natura (esterno). La possibilità di un maggior risparmio energetico è di importanza vitale se consideriamo
che tutti i metodi per la generazione di elettricità hanno effetti negativi sull'ambiente (ad es. emissioni capaci
di alterare i livelli di acidità e le caratteristiche climatiche, scorie radioattive ecc.). Se pensiamo inoltre al fatto
che spesso le apparecchiature elettroniche presenti negli uffici rimangono accese ventiquattro ore su venti­quattro, dobbiamo per forza considerarle ad alto consumo energetico.

GBDFE

Qual è il significato del marchio?

Il marchio indica la conformità del prodotto ai requisiti del progetto TCO'99 che prevede l'attribuzione di un
marchio internazionale e ambientale ai personal computer. Il progetto di attribuzione del marchio è frutto
della collaborazione tra la Confederazione svedese dei lavoratori professionisti TCO The Swedish
Confederation of Professional Employees, la Società svedese per la conservazione della natura Svenska
Naturskyddsforeningen e il Comitato nazionale svedese per l'amministrazione dell'energia Statens
Energimyndighet.
Per ottenere il riconoscimento del marchio occorre soddisfare vari requisiti riguardanti diversi settori: am­bientale, ergonomico, frequenza di utilizzo, campo delle emissioni elettriche ed elettromagnetiche e resisten­za alle fiamme.
I requisiti ambientali impongono restrizioni sulla presenza e l'uso di metalli pesanti, di sostanze ignifughe al
bromo e cloruro e di solventi clorurati CFC (freon). I processi produttivi devono prevedere il riciclaggio del
prodotto e il costruttore ha l'obbligo di seguire e applicare una politica ambientale specifica in ogni paese di
esportazione della propria politica operativa.
I requisiti di risparmio energetico prevedono inoltre una funzione di riduzione del consumo ad uno o due
livelli che viene attivata dopo un certo periodo di inattività del computer e/o del monitor. Il tempo per la
riattivazione delle funzioni non deve disturbare l'attività dell'utente.
Per ottenere il riconoscimento del marchio infine i prodotti devono attenersi a rigide norme di protezione
ambientale relative alla riduzione di campi elettrici e magnetici, all'applicazione delle teorie ergonomiche
fisiche e della vista, nonché a quelle per l'alta frequenza d'uso.
Di seguito viene riportato un breve riassunto di alcuni requisiti di rispetto ambientale, ai quali il prodotto deve
conformarsi. Il documento completo delle norme può essere ordinato a:

77

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet): [e-mail]
È possibile inoltre ricevere via Internet le informazioni relative ai prodotti approvati e dotati di marchio
TCO'99 scrivendo all'indirizzo: http://www.tco-info.com/

Requisiti ambientali

Additivi ignifughi
Gli additivi ignifughi sono presenti nelle schede a circuito stampato, nei cavi, nei rivestimenti e negli
alloggiamenti. Il loro scopo consiste nel prevenire o almeno ritardare l'espandersi delle fiamme. Fino al 30%
dei materiali plastici di cui sono formati i rivestimenti e gli alloggiamenti del computer è costituito da additivi
ignifughi. La maggior parte degli additivi contiene bromo e cloruro oltre a sostanze chimicamente collegate a
un altro gruppo di sostanze altamente tossiche e nocive per l'ambiente: i PCB (policlorodifenili). Sia gli
additivi ignifughi contenenti bromo e cloruro, sia quelli contenenti PCB, sono all'origine di molti effetti dannosi
per la salute, inclusi danni al sistema riproduttivo degli uccelli e dei mammiferi che si cibano di pesce, a
causa dei processi bioaccumulativi *. Inoltre, sono state trovate tracce di tali additivi anche nel sangue
umano, e i ricercatori temono che ciò potrà causare disturbi allo sviluppo del feto nel ventre materno.
Il progetto TCO'99 contiene un'importante norma che stabilisce che i componenti di materie plastiche di
peso superiore a 25 grammi non devono contenere additivi ignifughi con sostanze organicamente vietate
quali bromo e cloruro. Sono ammessi additivi ignifughi esclusivamente nelle schede a circuito stampato in
quanto non si conoscono ancora valide soluzioni alternative.

Cadmio **

Il cadmio è presente nelle batterie ricaricabili e negli strati di generazione del colore presenti nei monitor di
certi computer. Il cadmio provoca danni al sistema nervoso ed è tossico se consumato ad alte dosi. Il proget­to TCO'99 contiene un'importante norma che stabilisce che le batterie, gli strati di generazione del colore
presenti nei monitor e i componenti elettrici o elettronici non devono contenere cadmio.

Mercurio **

Il mercurio è talvolta presente nelle batterie, nei relè e nei commutatori. Questa sostanza danneggia il
sistema nervoso ed è tossica se presente in alte dosi. Il progetto TCO'99 prevede un'importante norma che
stabilisce che le batterie non devono contenere mercurio. Inoltre viene richiesto di non fare uso di mercurio
in nessun componente elettrico o elettronico dell'unità alla quale verrà applicato il marchio. Esiste tuttavia
un'eccezione: il mercurio, al momento, è consentito nel sistema di retroilluminazione dei monitor a pannello
piatto in quanto il mercato non offre ancora valide alternative. Non appena verrà trovata una valida alternati­va priva di mercurio, si provvederà ad eliminare questa eccezione dalle norme TCO.

CFC (freon)

Il progetto TCO'99 include un'importante norma che vieta l'uso di sostanze CFC e HCFC nella produzione e
nell'assemblaggio del prodotto. I CFC (freon) vengono talvolta utilizzati per il lavaggio delle schede a circuito
stampato in quanto sono in grado di eliminare l'ozono, ma provocano contemporaneamente danni alla fascia
di ozono della stratosfera causando un aumento dell'incidenza dei raggi ultravioletti sulla terra con conse­guente aumento dei rischi di tumore per la pelle (melanoma maligno).

Piombo **

Il piombo si trova nei tubi catodici di trasporto immagini, nei display dei monitor, nelle saldature e nei con­densatori elettrici. Il piombo provoca danni al sistema nervoso e in alte dosi causa intossicazione da piombo.
Il progetto TCO´99 prevede ancora l'uso del piombo in quanto non è stato tuttora sviluppato alcun valido
sostituto.

*

Sono sostanze bioaccumulative quelle sostanze che vengono accumulate all'interno dell'organismo degli

esseri viventi.

**

Il piombo il cadmio e il mercurio sono metalli pesanti bioaccumulativi.

78

Avviso per gli utenti in Europa

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by
93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit
Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées
par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/
EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest' apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla
direttiva 93/68/EEC.

Η εγκατασταση ανταποκρινεται στιζ απαιτησειζ των οδηγιων τηζ Ευρωπαïκηζ Ενωσηζ 89/336/ΕΟΚ κατ 73/23/ΕΟΚ,
óπωζ οι κανονισµοι αυτοι συµπληρωθηκαν απó την οδηγια 93/68/ΕΟΚ.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão
corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio
de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som komplette ras av
93/68/EEC.

GBDFE

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/
EEC.

CAUTION :

TO PREVENT ELECTRICAL SHOCK, DISCONNECT THE AC CORD BEFORE SERVICING.

CAUTION :

FOR A COMPLETE ELECTRICAL DISCONNECTION, PULL OUT THE MAIN PLUG.

VORSICHT :

UM DIE STROMZUFUHR VOLLSTÄNDIG ZU UNTERBRECHEN, DEN NETZSTECKER HERAUSZIEHEN
ENTFERNEN.

ATTENTION :

POUR UN ARRET TOTAL DU SYSTEMS, DECONNECTEZ LA PRISE DE COURANT SECTEUR.

VARNING :

FÖR TOTAL ELEKTRISK URKOPPLING, KOPPLA UR KONTAKTEN OCH.

PRECAUCION :

PARA UNA COMPLETA DESCONEXION ELECTRICA DESENCHUFE LA CLAVIJA DE LA RED.

ATTENZIONE:
PER EVITARE FOLGORAZIONI, SCOLLEGATE IL CAVO DI COLLEGAMENTO ALLA RETE IN ALTERNA­TA PRIMA DI EFFETTUARE UN INTERVENTO DI SERVIZIO TECNICO.

ATTENZIONE:
PER UNO SCOLLEGAMENTO ELETTRICO COMPLETO, TIRATE FUORI LA SPINA PRINCIPALE.

79

Avviso per gli utenti nel Regno Unito

PER CLIENTI NEL REGNO UNITO

IMPORTANTE

I conduttori in questo cavo di collegamento alla rete sono colorati conformemente al seguente codice:

VERDE E GIALLO : Terra
BLU : Neutro
MARRONE : Sotto tensione

Dato che i colori dei conduttori nel cavo rete di quest'apparecchiatura potrebbero non corrispondere ai
contrassegni colorati che identificano i terminali nella vostra spina, procedete come segue. Il condutto­re che è colorato in VERDE E GIALLO deve essere collegato al terminale nella spina, che è contrasse­gnato con la lettera E oppure con la terra di sicurezza oppure colorato in verde oppure in verde e
giallo.
Il conduttore che è colorato in BLU deve essere collegato al terminale che è contrassegnato con la
lettera N oppure colorato in nero.
Il conduttore che è colorato in MARRONE, deve essere collegato al terminale che è contrassegnato
con la lettera L oppure colorato in rosso.
Assicuratevi che il vostro apparecchio sia collegato correttamente. Se avete dei dubbi, consultate un
elettricista qualificato.

"AVVERTIMENTO: QUEST'APPARECCHIATURA DEVE ESSERE MESSA ATERRA"

Avviso per gli utenti in Australia

Richieste di informazioni riguardanti il servizio assistenza clienti

Per il servizio di assistenza tecnica , qualora se ne presentasse la necessità, per favore mettetevi in
contatto con il vostro rivenditore oppure con la Sharp Corporation of Australia sull'1 300 13 50 22 per
farvi indirizzare al Centro del Servizio Tecnico Assistenza Clienti autorizzato più vicino a voi.

80

Suggerimenti e precauzioni per la sicurezza

- In certe condizioni di visualizzazione si possono

notare dei piccoli puntini oppure delle piccole mac­chie. Questo è normale per i monitor a cristalli li­quidi e non è un difetto di funzionamento.

- Il pannello LCD è stato prodotto con una tecnolo-

gia altamente elaborata. I pixel che funzionano
correttamente costituiscono il 99.99% del numero
totale di pixel. Tuttavia vi preghiamo di avere com­prensione per il fatto che lo 0.01% dei pixel oppure
meno potrebbero mancare oppure essere più lumi­nosi del solito.

- Non lasciate che lo schermo visualizzi

inutilmente per lunghi periodi di tempo, in quanto
ciò può lasciare una persistenza dell’immagine.

- Se la luminosità è regolata sull’impostazione

minima, sarà difficile vedere lo schermo.

- La qualità del segnale del computer può eserci-

tare un’influenza sulla qualità del display. Consi­gliamo l’uso di un computer in grado di emettere
dei segnali video di alta qualità.

- Non strofinate e non battete mai il monitor con

oggetti duri.

- Per favore abbiate comprensione per il fatto che

la Sharp Corporation non si assume nessuna
responsabilità per errori fatti nell’uso da parte
del cliente o di terzi, né per altri difetti di funziona­mento o danni a questo prodotto, che si verifichi­no durante l’uso, ad eccezione dei casi nei quali
la responsabilità per un indennizzo è
riconosciuta dalla legge.

- Il monitor ed i suoi accessori possono venire

aggiornati con ampliamenti senza preavviso.

Collocazione

- Non utilizzate il monitor in luoghi nei quali la

ventilazione è scadente, vi è molta polvere, l’umidi­tà è elevata e nei quali il monitor può venire a
contatto con olio o vapore, in quanto ciò può dar
luogo ad un incendio.

- Assicuratevi che il monitor non venga a contatto

con acqua oppure altri liquidi. Assicuratevi che
nessun oggetto come graffette o spilli penetri nel
monitor, in quanto ciò può dare luogo a incendio
oppure folgorazione.

- Non collocate il monitor su oggetti instabili

oppure in posti insicuri. Non consentite che il
monitor venga sottoposto a forti urti e vibrazioni.
Provocando la caduta oppure il rovesciamento
del monitor lo si può danneggiare.

- Non utilizzate il monitor in luoghi, nei quali esso

può essere esposto alla luce solare diretta, trovarsi
vicino ad apparecchi di riscaldamento oppure in
qualsiasi altro luogo, nel quale un’alta temperatura
è probabile, in quanto ciò può dare luogo ad
un’eccessiva generazione di calore ed allo scoppio
di un incendio.

GBDFE

Il cavo di alimentazione rete

- Non danneggiate il cavo alimentazione rete, non

mettete degli oggetti pesanti su di esso, non tiratelo
e non piegatelo eccessivamente. Non aggiungete
inoltre dei cavi di prolunga. Danni al cavo possono
dare luogo ad incendi o folgorazioni.

- Usate solo l’adattatore AC fornito con il monitor.

Usando un adattatore per corrente alternata
diverso da quello fornito, si può provocare un
incendio.

- Inserite il cavo di alimentazione rete direttamente

nella presa di corrente alternata. L’aggiunta di un
cavo di prolunga può dare luogo ad un incendio,
derivante da surriscaldamento.

Lista di controllo del monitor e degli
accessori

- Per favore controllate che la confezione

contenga i seguenti articoli.

- Monitor LCD (1)

- Adatatore AC (per corrente alternata) (1)

- Cavo USB (1)

- Disco di regolazione delle impostazioni del

monitor per Windows (1)

- Manuale operativo (1)

Note

- Vi si suggerisce di conservare il cartone per il

caso in cui risulti necessario trasportare il
monitor.

- I diritti d’autore per il Disco per la regolazione

delle impostazioni del monitor sono detenuti
dalla Sharp Corporation. Non riproducetelo
senza averne il permesso.

Presentazione del manuale

- In questo opuscolo si farà riferimento a Microsoft

Windows 2000 come [Windows2000], a Microsoft
Windows 98 come [Windows98], a Microsoft
Windows 95 come [Windows95], ed a Microsoft
Windows Versione 3.1 come [Windows3.1]. Quan­do non occorre fare una distinzione tra programmi,
si userà il termine [Windows].

- Microsoft e Windows sono marchi registrati della

Microsoft Corporation.

- Macintosh è un marchio registrato della Apple

Computer, Inc.

81

Vista frontale

Pannello di
controllo

Descrizione del prodotto

Tasto di alimentazione (p. 86)

Questo tasto accende e spegne il monitor.

LED di alimentazione (p. 86)

Luce verde: In uso
Luce arancione: Modo risparmio energetico

caduta del segnale

Lampadina spenta: Alimentazione spenta

tasti

Quando il menu On Screen Display (OSD) è visualizzato:
questi tasti si usano per aumentare o ridurre il valore dell’opzione selezionata.
(p. 91)
Quando il menu OSD non è visualizzato:
questi tasti si usano per regolare la luminosità della retroilluminazione (p. 90).

Tasto SELECT (p. 91)

Questo tasto si usa per selezionare delle opzioni di menu, quando il menu
OSD è visualizzato.

Tasto MENU (p. 91)

Questo tasto si usa per visualizzare, selezionare e chiudere il menu OSD.

Tasto INPUT (p. 86)

Usate questo tasto per commutare tra i terminali del segnale di ingresso.
(INPUT 1

↔

INPUT 2)

82

Vista frontale

Descrizione del prodotto

GBDFE

Fori per
la ventila­zione

Terminale di alimentazione (p. 84)

Rimuovete la copertura per vedere il
terminale di alimentazione. Qui si collega
l’adattatore AC (corrente alternata).

Terminale INPUT 2 e porta USB

Rimuovete la copertura per vedere il terminale di
ingresso del computer (INPUT 2) e la porta USB.

Fori per
la ventila­zione

Cavo segnale RGB: INPUT 1 (p. 85)

Questo va collegato al terminale di uscita
RGB analogico del computer (cioè PC ecc).

Ancoraggio di sicurezza

Collegando una serratura di sicurezza (acquistata separatamente) al foro di ancoraggio
di sicurezza, il monitor rimane bloccato, in modo da non poter essere trasportato.

Nota non ostruite mai i fori per la ventila­zione, in quanto ciò può provocare un
surriscaldamento all’interno del monitor e
dare luogo a distrurbi al funzionamento.

Terminale INPUT 2 (p. 85)

Qui si può collegare un secondo computer.

Porta USB: Downstream (Porta 2) (p. 85)

Qui si può collegare un dispositivo USB.

Porta USB: Upstream (Porta 1) (p. 85)

Consente di collegare un computer predisposto
USB oppure un hub USB autoalimentato.

Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington Micro Saver.

Regolazione dell’angolo del monitor

Tenendo delicatamente da entrambi i lati del
monitor, regolatelo su un angolo visivo adatto.

83

Collegamento del monitor ed accensione

e spegnimento del monitor

Collegamento del monitor ad una sorgente
di alimentazione elettrica

Usate solo l’adattatore AC fornito.

1. Rimuovete la copertura del supporto.

(Vista posteriore)

2. Rimuovete la copertura.

Copertura del supporto

Sollevate un lato

Copertura

5. Collegate il cavo di alimentazione rete all’adattato­re AC.

Cavo di

alimentazione rete

Sistemare l’adattatore AC all’interno del
supporto

Avvolgete il cavo

Sistemate l’adattato­re all’interno della
cavità del supporto.

3. Collegate l’adattatore AC al terminale di alimenta­zione del monitor.

Terminale di alimentazione

Fate passare il cavo
attraverso il foro.

Mettete il cavo
sul gancio

4. Rimettete al posto la copertura.

Copertura

Adattatore AC

6. Rimettete al posto la copertura del supporto.

Copertura del supporto

7. Inserite la spina dell’alimentazione nella presa di
corrente AC.

84

Collegamento del monitor ed accensione e spegnimento del monitor

Collegamento del monitor ad un computer
(PC ecc.)

2. Collegate il cavo segnali RGB (acquistato
separatamente) al terminale INPUT 2.

GBDFE

Quando eseguite i collegamenti, assicuratevi che sia il
monitor che il computer siano spenti.

Inserite saldamente il terminale di uscita
analogica RGB (D sub mini a 15 pin in 3
file) e quindi serrate le viti da entrambi i lati.

Cavo RGB

Se eseguite il collegamento ad un D sub a 15
pin in 2 file per un Apple Power Macintosh, col­legate un adattatore di conversione Macintosh
(da acquistare separatamente) al cavo segnale
RGB.

Adattatore di conversione
Macintosh

Cavo segnale RGB

Dopo aver collegato l’adattatore, serrate le viti su
ciascuno dei due lati per fissare al posto.

Nota

Se eseguite il collegamento alla serie Sun Ultra,
potrebbe essere necessario un adattatore di conver­sione (da acquistare separatamente).

Collegamento ad un secondo computer

Per collegare un secondo computer occorre un cavo
segnali RGB (da acquistare separatamente).

1. Rimuovete la copertura

(Vista posteriore)

Copertura

Terminal INPUT 2

Cavo segnali RGB
(acquistato
separatamente)

Al terminale di uscita
RGB del computer

3. Rimettete al posto la copertura.

Collegare un dispositivo USB

Questo monitor si può usare con hub che adottano lo
standard USB (Rev. 1.1).

Downstream (2 porte)

Dispositivi USB come tastiera e mouse si possono col­legare qui. Si possono fornire fino a 100mA di alimen­tazione per porta. Dispositivi che richiesono più di
100mA non si possono collegare.

Upstream (1 porta)

Si possono collegare computer compatibili USB e hub
autoalimentati. (Non si possono collegare hub alimen­tati dal bus.)

Note

- Se occorre un cavo USB, per favore usate

quello accluso.

- Prima di eseguire il collegamento, assicuratevi
che la forma del connettore del cavo USB sia
corretta.

- Per informazioni sulla funzione USB (come il
setup) per favore fate riferimento al manuale
operativo del computer da collegare.

- Può darsi che certi dispositivi non possano
essere attivati. Per accertare la compatibilità
USB di un dato dispositivo, per favore contattate
il produttore del dispositivo stesso.

1. Rimuovete la copertura.

(Vista posteriore)

Copertura

85

Collegamento del monitor ed accensione e spegnimento del monitor

2. Collegate il cavo USB.

Porta USB: Downstream (2 porte)

Porta USB: Upstream (1 porta)

3. Rimettete al posto la copertura.

Accensione

Quando eseguite i collegamenti, assicuratevi che sia il
monitor che il computer siano spenti.

Accendete il dispositi-

Accendete il
monitor

Premete il tasto di
alimentazione

Il LED di alimentazione

vo al quale il monitor
è collegato

- Quando impostate il monitor oppure un computer
collegato per la prima volta, quando collegate un
computer supplementare oppure dopo aver cam­biato un aspetto del sistema attuale, eseguite una
regolazione automatica dello schermo prima
dell’uso (p. 90).

Commutare tra i terminali di ingresso

↔ ↔

↔

(INPUT 1

Quando vi è il collegamento a due computer, usate il
tasto INPUT per commutare tra i terminali dei segnali
di ingresso (cioè per scegliere quale schermata di
computer visualizzare.)

Tasto INPUT

Premendo questo tasto, si commuta tra i
terminali del segnale di ingresso, in modo da
cambiare la schermata per visualizzare uno
qualsiasi degli apparecchi collegati.

↔ ↔

2)

LED di alimentazione

Luce verde: In uso
Luce arancione: Modo risparmio energetico

oppure caduta del segnale

Lampadina spenta: Alimentazione spenta

Note

- A seconda del computer o del sistema

operativo, potrebbe essere necessario usare il
computer per installare le informazioni di setup
del monitor. In questo caso seguite le istruzioni
descritte nel seguito, per installare le
informazioni per il setup del monitor. (p. 87)

Spegnimento

Spegnimento
dell’apparecchio
al quale il monitor
è collegato

ATTENZIONE!

Non lasciate il monitor a contatto con gomma o
plastica per periodi di tempo prolungati in quanto ciò
può dare luogo a cambiamenti del colore o delle
forma.

86

Spegnete il
monitor

Premete il tasto di
alimentazione

Collegamento del monitor ed accensione e spegnimento del monitor

Installazione delle informazioni di setup ed
il profilo ICC

A seconda del computer oppure del sistema operativo
può essere necessario usare il computer per eseguire
l’installazione delle informazioni di setup del monitor,
ecc. In questo caso, seguite i passi indicati indicati sot­to per installare le informazioni di setup del monitor. (A
seconda del tipo di computer i nomi dei comandi ed i
metodi possono essere differenti. Per favore seguite il
manuale operativo proprio del computer, mentre leg­gete questo.)
Nota:
In questa spiegazione si parte dall’ipotesi che l’unità
per dischetti floppy sia "A". Se l’unità per dischetti
floppy sul vostro computer non è "A", per favore legge­te quanto segue, sosituendo l’unità floppy disk che sta­te usando al posto di "A" oppure "A".

I profili ICC
Un profilo ICC (International Color Consortium) è
un file che descrive le caratteristiche cromatiche
del monitor LCD. Utilizzando un’applicazione che
funziona con un profilo ICC, si può realizzare
un’elevata risoluzione del colore.

Note:

- Sia Windows 98 che Windows 2000 usano il

profilo ICC.

- Quando salvate le informazioni di setup di

Windows 98 e di Windows 2000, anche il
profilo ICC è installato. Se volete installare
solamente il profilo ICC, per favore fate
riferimento a Installazione del profilo ICC a
pagina seguente.

- Quando usate il profilo ICC, per favore impo-

state il [WHITE BALANCE] a [STD].

Installazione delle informazioni per il
setup Per Windows 95

6. Verificate che le impostazioni del monitor siano se­lezionate e fate clic su [OK].

7. Controllate che il monitor stia visualizzando, quindi
fate click su [Apply].

8. Fate clic su [OK], e chiudete la finestra.

9. Rimuovete il Disco di regolazione delle
impostazioni
del monitor dall’unità A.

Per Windows 98

Installazione delle imformazioni di setup del monitor in
Windows 98, e impostazione del profilo ICC del moni­tor come valore predeterminato.
I messaggi di Windows, citati nelle istruzioni per l'uso
che seguono, si basano sulla versione inglese di
Windows.
In questa spiegazione si parte dall’ipotesi che l’unità
per dischetti floppy sia "A".
Se è apparsa la schermanta "Add New Hardware
Wizard" :

1. Inserite il Disco di regolazione delle impostazioni
del monitor (fornito) nell’unità A del computer.

2. Fate clic su [Next].

3. Spuntate [Display a list of all the drivers in a
specific location, so you can select the driver you
want.], fate quindi clic su [Next].

4. Quando viene visualizzato [Models] fate clic su
[Have Disk], confermate che [Copy manufacturer’s
files from:] sia [A:], e fate clic su [OK].

5. Confermate che i particolari del monitor sono sele­zionati, fate quindi clic su [Next], [Next], e [Finish].
Se appare "Add New Hardware Wizard" ,
ripetete i comandi dell’installazione, cominciando
da 2 sopra.

6. Rimuovete il Disco di regolazione delle
impostazioni del monitor dall’unità A.

GBDFE

Installazione delle informazioni di setup del monitor in
Windows 95.
I messaggi di Windows, citati nelle istruzioni per l'uso
che seguono, si basano sulla versione inglese di
Windows.
In questa spiegazione si parte dall’ipotesi che l’unità
per dischetti floppy sia "A".

1. Inserite il Disco di regolazione delle impostazioni
del monitor (fornito) nell’unità A del computer.

2. Fate clic sul pulsante [Start]. Da [Settings], sceglie­te [Control Panel].

3. Fate doppio clic su [Display].

4. Fate clic su [Settings], [Advanced Properties], e
[Monitor], quindi [Change].

5. Fate clic su [Have Disk], confermate che [Copy
manufacturer’s files from:] è [A:] fate quindi clic su
[OK].

Se non è apparsa la schermata "Add New
Hardware Wizard" :

1. Inserite il Disco di regolazione delle impostazioni
del monitor nell’unità A del computer.

2. Fate clic sul pulsante [Start]. Da [Settings], sceglie­te [Control Panel].

3. Fate doppio clic su [Display].

4. Fate clic su [Settings], [Advanced] e [Monitor].

5. In [Options], spuntate [Automatically detect Plug
& Play monitor] e fate clic su [Change].

6. Fate clic su [Next].

7. Fate clic su [Display a list of all the drivers in a
specific location, so you can select the driver you
want.], quindi fate clic su [Next].

87

Collegamento del monitor ed accensione e spegnimento del monitor

8. Quando viene visualizzato [Models] fate clic su
[Have Disk], confermate che [Copy manufacturer’s
files from:] sia [A:], e fate clic su [OK].

9. Confermate che i particolari del monitor sono
selezionati, fate quindi clic su [Next], [Next], e
[Finish].

10.Controllate che il monitor visualizzi e quindi fate
clic su [Apply].

11.Fate clic su [OK], e chiudete la finestra.

12. Rimuovete il Disco di regolazione delle
impostazioni del monitor dall’unità A.

Per Windows2000

Installazione delle imformazioni di setup del monitor
in 2000, e impostazione del profilo ICC del monitor
come valore predeterminato.
I messaggi di Windows, citati nelle istruzioni per l'uso
che seguono, si basano sulla versione inglese di
Windows.
In questa spiegazione si parte dall’ipotesi che l’unità
per dischetti floppy sia "A".

1. Inserite il Disco di regolazione delle impostazioni
del monitor (fornito) nell’unità A del computer.

2. Fate clic sul pulsante [Start]. Da [Settings], sceglie­te [Control Panel].

3. Fate doppio clic su [Display].

4. Fate clic su [Settings], [Advanced] e [Monitor].

5. Fate clic su [Properties], [Driver] e [Update Driver].

6. Quando appare [Upgrade Device Driver Wizard],
fate clic su [Next].

7. Spuntate [Display a list of the known drivers for this
device so that I can choose a specific driver] e fate
clic su [Next].

8. Quando viene visualizzato [Models], fate clic su
[Have disk], confermate che [Copy manufacturer’s
files from:] sia [A:], e fate clic su [OK].

9. Selezionate il monitor dall’elenco visualizzato e
fate clic su [Next].

10.Fate clic su [Next], confermate che il nome del
monitor appaia sullo schermo e fate clic su [Finish].
Se appare [Digital Signature Not Found], fate clic
su [Yes].

11.Fate clic su [Close].

12.Fate clic su [OK], e chiudete la finestra.

13.Rimuovete il Disco di regolazione delle
impostazioni del monitor dall’unità A.

Installazione del profilo ICC

Installazione del profilo ICC del monitor. (Se le infor­mazioni di setup sono già installate, lo è anche il
profilo e non occorre installarlo.)
I messaggi di Windows, citati nelle istruzioni per l'uso
che seguono, si basano sulla versione inglese di
Windows.
In questa spiegazione si parte dall’ipotesi che l’unità
per dischetti floppy sia "A".

1. Inserite il Disco di regolazione delle
impostazioni del monitor nell’unità A del
computer.

2. Fate clic sul pulsante [Start]. Da [Settings], sceglie­te [Control Panel].

3. Fate doppio clic su [Display].

4. Fate clic su [Settings] e [Advanced].

5. Fate clic su [General] e da [Compatibility] selezio­nate [Apply the new display settings without
restarting], quindi fate clic su [Color Management].

6. Fate clic su [Add], e selezionate [3 1/2 Floppy
[A:]] come locazione del file.

7. Selezionate il profilo cromatico che volete installare
e fate clic su [Add].

8. Selezionate il profilo e fate clic su [Set As Default].

9. Fate clic su [OK], e chiudete la finestra.

10.Rimuovete il Disco di regolazione delle
impostazioni del monitor dall’unità A.

Quando usate il profilo ICC, per favore impostate il
[WHITE BALANCE] a [STD].

88

Regolazione della visualizzazione sullo schermo

Se necessario, è possibile regolare lo schermo come
segue.
Regolazione automatica dello schermo (p. 90)
Le funzioni CLOCK, FASE, H-POS (posizionamento
orizzontale) e V-POS (posizionamento verticale) si
possono regolare automaticamente.
Regolazione della retroilluminazione (p.90)
La luminosità della retroilluminazione si può regolare.
Regolazione manuale (p. 91)
Regolazioni fini si possono fare mediante il menu On
Screen Display (OSD).

Nota

Tutte le regolazioni verranno conservate anche dopo
che si è spenta l’alimentazione.

Funzioni utili e suggerimenti
Reset MENU 1 (REGOLAZIONE)

I valori del MENU 1 (REGOLAZIONE) si possono
riportare ai loro valori originali di fabbrica con un
comando.

1. Accendete l’alimentazione del monitor.

2. Premete il tasto MENU ed il tasto
mente. Quando sullo schermo appare [RESET] il
reset è completo.

Reset di tutti i valori di regolazione

Tutti i valori delle regolazioni si possono riportare ai
loro valori originali di fabbrica in un comando.

1. Spegnete l’alimentazione del monitor.

2. Premete il tasto MENU ed il tasto SELECT simulta­neamente, e, nel farlo, premete il tasto di alimenta­zione (cioè accendete l’alimentazione). Quando
sullo schermo appare [ALL RESET] il reset è
completo.

Note

- Mentre ALL RESET è visualizzato, i tasti di

controllo sono disattivati.

- Non è possibile resettare dei valori, mentre il
blocco delle regolazioni è in funzione. Rimuovete il
blocco delle regolazioni, prima di tentare di far
funzionare i tasti di controllo.

simultanea-

Funzione di blocco delle regolazioni

Disattivando i tasti di controllo (cioè settando il
blocco) si impedirà ogni tentativo di cambiare i
valori regolati.

1. Spegnete l’alimentazione del monitor.

2. Mentre premete il tasto MENU, premete il tasto di
alimentazione (cioè accendete l’alimentazione). Ciò
imposterà il blocco. (Quando questo appare sullo
schermo, il blocco è attivo.)

Rimozione del blocco

Se il blocco è attivato ed il comando di cui sopra è
ripetuto, il blocco verrà rimosso.

Nota

- Quando il blocco è attivato, tutti i tasti, ad

eccezone del tasto di alimentazione sono
disabilitati.

Selezione di una lingua per i messaggi

I messaggi visualizzati sullo schermo ed il contenuto
del menu OSD si possono impostare sulle seguenti
lingue.
Olandese, inglese, francese, tedesco, spagnolo,
italiano, svedese.

1. Spegnete il monitor.

2. Premendo i pulsanti
premete il tasto di alimentazione (cioè accendete
l’alimentazione).
Il menu di selezione della lingua (LANGUAGE)
verrà visualizzato sullo schermo.

3. Usate il tasto SELECT per scegliere una lingua.

4. Premete il tasto MENU.
L’impostazione è completa. Da questo momento in
poi i messaggi ed i menu di regolazione verranno
visualizzati nella lingua scelta.

e simultaneamente,

GBDFE

89

Regolazione della visualizzazione sullo schermo

Regolazione automatica dello schermo

Le opzioni in MENU 1 (ADJUSTMENT)
(REGOLAZIONE) si possono regolare automaticamen­te (CLOCK, FASE, H-POS (POSIZIONE ORIZZONTA­LE), V-POS (POSIZIONE VERTICALE)).

Nota

- Quando impostate il monitor oppure un computer

collegato per la prima volta, quando collegate un
computer supplementare oppure dopo aver cam­biato un aspetto del sistema attuale, eseguite una
regolazione automatica dello schermo prima del­l’uso.

Display della regolazione automatica dello schermo

Per eseguire una regolazione automatica, prima di tut­to visualizzate un’immagine che rende l’intero scher­mo molto luminoso. Se utilizzate Windows, potete an­che utilizzare il monoscopio sul dischetto allegato per
la regolazione delle impostazioni del monitor per
Windows.

Visualizzazione del monoscopio (per Windows)

I messaggi di Windows, citati nelle istruzioni per l'uso
che seguono, si basano sulla versione inglese di
Windows.
Questa spiegazione è per Windows 95/98/2000, e par­te dall’ipotesi che l’unità dischetto floppy sia "A".
Nota:

- Se l’unità per dischetti floppy del vostro

computer non è "A", per favore leggete quanto
segue, sostituendo il drive per dischetti floppy
che state usando al posto di "A" oppure "A".

1. Inserite il Disco di regolazione delle impostazioni
del monitor (fornito) nell’unità A del computer.

2. Aprite [My Computer] e selezionate [3 ½ Floppy
(A:)]. Se state usando Windows 3.1, aprite [File Ma­nager] e selezionate "Unità A".

3. Fate un doppio clic su [Adj_uty.exe] per far girare il
programma di regolazione. Il monoscopio apparirà.

Schermata di regolazione

Note

- Dopo aver completato le regolazioni, premete il

tasto [Esc] del computer, per uscire dal Pro­gramma di regolazione.

- Se il modo di visualizzazione del vostro
computer è impostato su 65K colori, potrete
vedere i valori differenti del colore in ogni
tracciato del colore oppure la scala dei grigi
potrà apparire colorata. (Ciò è dovuto alle
specifiche del segnale di ingresso e non ad un
difetto del funzionamento.)

Regolazione automatica dello schermo

1. Premete il tasto MENU.
Il menu ADJUSTMENT verrà visualizzato.

2. Premete il tasto
Lo schermo diventerà scuro e verrà visualizzato
[ADJUSTING]. Pochi secondi dopo il menu
ADJUSTMENT ritornerà. (La regolazione automati­ca è ora completa.)

3. Premete il tasto MENU 4 volte per far scomparire il
menu On Screen Display (OSD).

Note

- Nella maggior parte dei casi il monitor è pronto

all’uso dopo la regolazione automatica.

- Se necessario, per una qualsiasi delle cause
seguenti, si possono eseguire delle regolazioni
manuali (p. 91) dopo aver eseguito la
regolazione automatica.

- Quando occorre un’ulteriore regolazione fine.

- Quando i segnali video di input del computer

sono Composite Sync oppure Sync On Green.
(Le regolazioni automatiche potrebbero non es­sere possibili.)

- Se, dopo il comando 2 di cui sopra viene

visualizzato [OUT OF ADJUST]. (Quando lo
schermo visualizza un’immagine completamen­te scura, la regolazione automatica dello scher­mo può essere disattivata. Quando eseguite
una regolazione automatica, assicuratevi di
usare il monoscopio oppure tentate di
visualizzare un’immagine che rende lo scher­mo molto luminoso)

.

Regolazione della retroilluminazione

La luminosità della retroilluminazione si può regolare.
Eseguite i comandi senza che il menu On Screen
Display (OSD) sia visualizzato. Se il menu OSD è
visualizzato, premete il tasto MENU (può darsi che oc­corra farlo più volte) e cominciate quando il menu OSD
è scomparso.

1. Senza che il menu OSD sia visualizzato premete il

oppure il tasto . Sul fondo dello schermo

tasto
apparirà la barra BRIGHT (luminosità).

2. Eseguite la regolazione, premendo il tasto
(più scuro) oppure il tasto (più chiaro).

La barra BRIGHT scomparirà automaticamente circa 3
secondi dopo l’ultimo comando.

90

Regolazione della visualizzazione sullo schermo

Regolazione manuale dello schermo

Regolazioni fini si possono fare mediante il menu On
Screen Display (OSD) fornito.

MENU 1: ADJUSTMENT(REGOLAZIONE)

CLOCK, FASE, H-POS (posizione orizzonta­le) e V-POS (posizione verticale)

MENU 2: GAIN CONTROL(CONTROLLO DEL GUA-

DAGNO)
BRIGHT (luminosità), CONT (contrasto)

MENU 3: WHITE BALANCE (BILANCIAMENTO DEL

BIANCO)
R-CONT (blu-verde a rosso), G-CONT
(porpora a verde), B-CONT (giallo a blu)

MENU 4: MODE SELECT (SELEZIONE DELLA

MODALITA’)
INPUT (modalità input), 400LINE (risoluzio­ne), EXPAND (espansione dello schermo),
LEVEL (livello della scala)

Il display sullo schermo durante la regolazine

Se state usando Windows, si può usare il monoscopio
sul Disco di regolazione delle impostazioni del monitor
per Windows, allegato. (p. 90)
Se state usando un computer diverso da Windows, il
monoscopio non può essere utilizzato. Visualizzate
un’immagine che rende l’intero schermo molto chiaro
e regolate mentre osservate lo schermo.

Nota

- Questa spiegazione si basa sull’uso del

monoscopio (per Windows) per eseguire le
regolazioni.

Regolazione

1. Premete il tasto MENU. Il menu ADJUSTMENT
verrà visualizzato.

MENU 1: ADJUSTMENT (REGOLAZIONE)

MANUAL: Le singole opzioni del menu vengono

AUTO: Ogni opzione di menu è regolata automati-

Note

- Premete il tasto per selezionare AUTO.

- Per selezionare un’opzione

di menu: tasto SELECT

- Per passare al MENU 2: tasto MENU

CLOCK

La figura seguente dimostra come eseguire la
regolazione in modo che non venga emesso del
rumore di sfarfallamento verticale. (

PHASE (FASE)

La figura seguente dimostra come eseguire la
regolazione in modo che non venga emesso del
rumore di sfarfallamento orizzontale. (

Nota

- La regolazione della FASE (PHASE) si

regolate manualmente.

camente

tasti)

Rumore di sfarfallamento verticale

tasti)

dovrebbe eseguire solo dopo che si è
impostato correttamente il CLOCK.

GBDFE

A questo punto si possono regolare le opzioni di menu
rilevanti.
Ogni volta che si preme il tasto MENU, viene sele­zionato il menu successivo. (MENU 1 → 2 → 3 → 4
→ OSD Menu scompare)

Nota

- Il menu OSD scompare automaticamente circa

20 secondi dopo l’ultimo comando.

Rumore di sfarfallamento orizzontale

H-POS (posizionamento orizzontale) e V-POS
(posizionamento verticale)

Per centrare l’immagine siullo schermo all’interno dei
bordi dello schermo, regolate i valori sinistra -destra
(H-POS) (posizione orizzontale) ed i valori su -giù
(V-POS) (posizione verticale). (

tasti)

Quadro dello schermo

91

Regolazione della visualizzazione sullo schermo

MENU 2: GAIN CONTROL (CONTROLLO DEL
GUADAGNO)

BRIGHT (luminosità) e CONT (contrasto) sono
ottimizzati prima della spedizione, ma, a seconda del
computer utilizzato, può risultare necessaria un’ulterio­re regolazione.

MANUAL: Le singole opzioni del menu vengono

AUTO: Ogni opzione del menu viene regolata

Note

- Premete il tasto

- Per selezionare un’opzione

di menu: tasto SELECT

- Per passare al MENU 3: tasto MENU

•*Funzione Auto Gain Control

BRIGHT (luminosità)

La luminosità totale dello schermo si può regolare,
osservando il tracciato del colore. (

regolate manualmente.

automaticamente mediante la funzione
Auto Gain Control*,

per selezionare AUTO.

Il controllo automatico del guadagno (Auto Gain
Control) regola il contrasto e la luminosità, basan­dosi sul colore più luminoso dell’immagine
visualizzata. Se non usate il monoscopio, è neces­sario avere un’area di almeno 5 mm x 5 mm di
immagine bianca visualizzata ed in caso contrario
le regolazioni potrebbero non essere possibili. (In
questi casi verrà visualizzato, [OUT OF ADJUST]
ed i valori dell’impostazione rimarranno invariati.)

tasti)

Tracciato del colore

MENU 3: WHITE BALANCE (BILANCIAMENTO DEL
BIANCO)

WHITE BALANCE può essere regolato come necessa­rio. (Dato che le regolazioni vengono fatte prima della
spedizione, non vi è una necessità reale di ulteriori
modifiche.)

Note

- Non tutte le gradazioni per COOL (freddo) e

WARM (caldo) si possono visualizzare. Per
visualizzare tutte le gradazioni, impostate su
STD.

- Selezionando USER si visualizzaranno i valori

impostati per R-CONT, G-CONT e B-CONT,
rendendo possibili le regolazioni.

- Per selezionare un’opzione
di menu: tasto SELECT

- Per passare al MENU 4: tasto MENU

COOL . . . . Tonalità del colore più tendente al blu

- . . . . . . . Tonalità del colore leggermente più

STD . . . . . . Impostazione standard della tonalità di

- . . . . . . . Tonalità di colore leggermente più

WARM . . . Tonalità di colore più tendente al rosso

USER (UTENTE)

R-CONT . . . . . . .

G-CONT . . . . . . .

B-CONT . . . . . . .

rispetto allo standard

tendente al blu rispetto allo standard

colore

tendente al rosso rispetto allo standard

rispetto allo standard.

tasto per blu-verde
tasto per rosso
tasto per porpora
tasto per verde
tasto per giallo
tasto per blu

CONT (contrasto)

Mentre state osservando il tracciato del colore, si
possono eseguire le regolazioni in modo che tutte le
gradazioni appaiano. (

tasti)

92

Regolazione della visualizzazione sullo schermo

MENU 4: MODE SELECT (SELEZIONE DEL MODO)

Si può regolare la risoluzione

Note

- Per selezionare un’opzione di menu:

tasto SELECT

- Quando la regolazione è stata completata:
tasto MENU

INPUT (modo Input)

Il modo di input si può impostare (

VESA Modalità VESA
MAC: Modalità Power Macintosh

400 LINES (grado di risoluzione)

Potete specificare la risoluzione orizzontale di uno
schermo a 400 righe, quando usate del testo US text,

ecc. (tasti

)
640 Modo 640 x 400 pixel
720 modo 720 x 400 pixel (testo US ecc.)

tasti)

GBDFE

Nota

- Dato che l’input della risoluzione in casi diversi

dalle 400 righe è eseguito automaticamente, non vi
è l’esigenza di impostarlo.

EXPAND (espansione dello schermo)

Per modalità di display minori di 1280 x 1024 pixel, il
display può essere espanso, se lo si desidera.

)

(tasti

OFF Expansion (espansione) off
ON Expansion (espansione) on

Note

- I modi di visualizzazione di 1280 x 1024 pixel non

si possono cambiare.

- Se non si può ottenere una risoluzione di 1280 x

1024 pixel anche dopo aver tentato l’espansione, il
perimetro dello schermo verrà visualizzato in nero.
(Questo non è un difetto del funzionamento.)

LIVELLO (livello della scala)

Mentre EXPAND è ON, si può regolare la la definizio­ne dell’immagine. (

Nota

- Quando EXPAND è OFF, non si può fare nessu-

na regolazione.

tasti)

93

Cura e riparazione del monitor

Cura del monitor

Quando pulite il monitor, scollegate sempre la spina
dalla presa di corrente alternata.

Sezione carrozzeria e pannello di controllo

Usate un panno morbido ed asciutto per portare via
ogni sporcizia dalla carrozzeria e dal pannello di
controllo.
Se sono molto sporchi, applicate del detersivo neutro
ad un panno morbido inumidito, strizzatelo bene, e
portate via la sporcizia, detergendo.

Sezione pannello LCD

Usate un panno morbido ed asciutto per portare via la
sporcizia e la polvere dalla superficie del pannello
LCD. (E’ adatto un panno morbido come la garza
oppure quello che si usa per pulire le lenti.)

ATTENZIONE!

- Non usate mai dei solventi, della benzina,

dell’alcol, del detersivo per vetri, ecc. in quando ciò
può dare luogo a cambiamenti di colore o di
forma.

- Non graffiate mai il monitor con qualcosa di duro

e non esercitate mai una forte pressione, in
quanto ciò può lasciare dei segni o dare luogo a
difetti di funzionamento.

Immagazzinamento

Se il monitor non verrà usato per lungo tempo, assicu­ratevi di aver scollegato la spina rete dalla presa di
corrente alternata.

ATTENZIONE!

Non lasciate il monitor a contatto con gomma o
plastica per periodi di tempo prolungati in quanto ciò
può dare luogo a cambiamenti del colore o delle
forma.

Ricerca ed eliminazione di inconvenienti

Se pensate che il monitor possa avere dei difetti di
funzionamento, per favore controllate i punti seguenti,
prima di portarlo a riparare.
Se, dopo questo, esso continua a non funzionare, per
favore mettetevi in contatto con il negozio dove avete
acquistato il monitor oppure al più vicino centro
autorizzato del Servizio Tecnico Assistenza Clienti
della Sharp.

I tubi fluorescenti del monitor hanno una durata
di vita utile limitata.

- Se lo schermo diventa più scuro, sfarfalla

costantemente oppure non si accende, potreb­be essere necessario sostituire l’unità tubo
fluorescente. Per favore informatevi presso il
negozio, dal quale avete acquistato il monitor
oppure dal Centro del Servizio Tecnico Assi­stenza Clienti della Sharp più vicino a voi. (Non
tentate mai di eseguire la sostituzione da
voi.)

- Nel periodo iniziale del loro uso, a causa

delle caratteristiche dei tubi fluorescenti, lo
schermo potrebbe presentare uno
sfarfallamento. (Questo non è un difetto del
funzionamento.) Se ciò dovesse verificarsi,
controllate, spegnendo prima di tutto l’ali­mentazione e quindi riaccendendola.

Nel monitor non appare nessun’immagine (il LED
dell’alimentazione non è acceso)

- L’adattaore AC ed il cavo di alimentazione rete

sono collegati correttamente? (p. 84)
Nel monitor non appare nessun’immagine (il LED
dell’alimentazione è acceso)

- Tentate di premere il tasto INPUT per

commutare tra i terminali di ingresso

dell’alimentazione. (p. 86)

- Il computer è collegato correttamente? (p. 85)

- Il computer è acceso?

- La sincronizzazione del segnale del computer

corrisponde alle specifiche del monitor? (p. 96)

- Il computer si trova nel modo risparmio

energetico?
I tasti di controllo non funzionano

- Il blocco delle regolazioni è attivo? (p. 89)
Viene visualizzata solo l’immagine VGA

- L’impostazione della sincronizzazione del

display in Windows corrisponde alle specifiche

del monitor? Fate riferimento alle temporizzazioni

dei segnali del monitor (p. 96) ed impostate le

temporizzazioni appropriate.
L’immagine appare distorta

- La sincronizzazione del segnale del computer

corrisponde alle specifiche del monitor? (p. 96)

- Eseguite la regolazione automatica. (p. 90)

94

Specifiche del prodotto

Specifiche

GBDFE

Display LCD

18.1 pollici (46 cm misurati diagonalmente)
Modulo TFT LCD Super-V ed anti abbagliamento a
bassa riflessione

Risoluzione (max.)

SXGA 1280 X 1024 pixel

Colori visualizzabili (max.)

16.77 million di colori (8 bit)

Dimensione dei pixel

0,2805(H) x 0,2805(V) mm

Luminosità (max.)

200cd/m

Rapporto del contrasto

350:1

Angolo di visibilità

Sinistra - destra 150°; alto - basso 150°

Dimensioni di visualizzazione dello schermo

Orizzontale 359 mm X Verticale 287,2 mm

Segnale video

RGB analogico (0.7Vp-p) [75Ω]

Segnale di sincronismo

Sincronismo separato (livello TTL: +/-), sincronismo
su verde, sincronismo composito (livello TTL: +/-)

Frequenze

Fate riferimento alla sincronizzazione dei segnali
rilevanti (pagina successiva)

Opzioni della regolazione automatica dello schermo

Clock, fase, posizione orizzontale, posizione
verticale

Compensazione dell’espansione

Filtraggio digitale (ingrandimento del display per
correggere VGA/SVGA/XGA)

Plug & Play

VESA Compatibile DDC1/DDC2B

Gestione dell’energia

VESA basata su DPMS

Opzioni di regolazione dell’utente

Luminosità, contrasto, clock, fase, posizione sullo
schermo (orizzontale, verticale), colori dello scher­mo

Terminale di ingresso del segnale del computer

2 X 15 pin mini D-subminiatura (3 righe)

Funzione hub USB

1 porta upstream, 2 porte downstream
(hub alimentato dal bus basato sullo standard USB
Rev 1.1)

Inclinazione dello schermo

Verso l’alto 0° – 30°; verso il basso 0° – 5°

Rotazione dello schermo

90° da sinistra a destra

2

Alimentazione

AC100-240V (usare un adattatore AC (corrente

alternata) speciale)
Temperatura dell’ambiente operativo

5 – 35°C
Potenza assorbita

54W (4.5W in modo risparmio energetico)
Dimensioni (L x P x A, esclusa la base in gomma)

443 mm X 218 mm x 464 mm
Peso

Circa 10.4 kg (escluso l’adattatore AC)

Dimensioni (Unità: mm)

95

Sincronizzazione dei segnali

Modalità di visualizzazione

VESA

testo US
serie Power
Macintosh

serie Sun Ultra

Specifiche

Hsync

Vsync

Frequenza punti

Note

- Tutti sono conformi solo al non interlacciamento.

- Le frequenze per le serie Power Macintosh e Sun Ultra sono valori di riferimento.

- Se il monitor riceve dei segnali di sincronizzazione che non sono compatibili, verrà visualizzato [OUT OF

TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare la sincronizzazione in modo che
sia compatibile con quella del monitor.

- Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

I pin del connettore

Diagramma del connettore in ingresso
(connettore Mini D subminiatura con 15 pin)

Numero Funzione

1 Segnale video rosso in ingresso
2 Segnale video verde in ingresso
3 Segnale video blu in ingresso
4 GND (massa)
5 GND (massa)
6 GND (massa) per il segnale video rosso
7 GND (massa) per il segnale video verde
8 GND (massa) per il segnale video blu

9 N.C.
10 GND (massa)
11 GND (massa)
12 Dati DDC
13 Per l’input del segnale di sincronismo orizzontale
14 Per l’input del segnale di sincronismo verticale
15 clock DDC

96

Specifiche

GBDFE

Standard e compatibilità

Gestione dell’energia

Il monitor è basato su VESA DPMS (Display Power
Management Signaling) (Segnalazioni della gestione
dell’energia del display).
Per attivare la funzione di gestione dell’energia del
monitor, sia la scheda video che il computer devono
essere conformi alle norme dello standard VESA
DPMS.

Modo DPMS Schermo Alimentazione Sinc. Sinc.

consumo orizzontale verticale

ON Attivo 54W Sì Sì

STANDBY No Sì

SOSPENSIONE Non attivo

OFF No No

Minore di

4.5W

Sì No

DDC (Plug & Play)

Questo monitor supporta lo standard VESA DDC
(Display Data Channel).
DDC è uno standard per i segnali per eseguire le
funzioni Plug & Play sul monitor o sul PC. Esso
trasferisce delle informazioni, come il grado di risolu­zione, tra il monitor ed il PC. Potete utilizzare questa
funzione se il vostro PC è conforme al DDC e se è
impostato in modo da rilevare il monitor Plug & Play.
Vi sono molte varietà di DDC dovute alle differenze tra
i sistemi. Questo monitor funziona con DDC1 e
DDC2B.

97

Istruzioni per collegare un braccio compatibile VESA

E’ possibile collegare al monitor un braccio oppure
un supporto basati sullo standard VESA (acquistati
separatamente).
L’acquisto del braccio oppure del supporto è a discre­zione del cliente.

Bracci o supporti che si possono utilizzare
I collegamenti devono soddisfare le seguenti condi­zioni.

- Compatibilità con lo standard VESA

- Presentare un intervallo di almeno 100 mm x 100

mm tra i fori delle viti sulla sezione da collegare

- Avere una struttura che renda improbabile una

caduta oppure una rottura dopo il collegamento al
monitor.

Come collegare il braccio oppure il supporto

Nota:

- Nel seguire queste istruzioni, per favore fate

riferimento anche alle istruzioni per l’installazione
nel manuale operativo accluso al braccio oppure al
supporto

1. Stendete un panno morbido su una superficie
orizzontale adatta.

2. Facendo attenzione a non danneggiare il monitor,
appoggiate il monitor sul lato del suo display.

3. Rimuovete la copertura del supporto e le coper ture
a sinistra ed a destra.

(Vista posteriore)

Copertura

Copertura del supporto

Copertura

5. Rimuovete le quattro viti e rimuovete quindi il
supporto dal monitor.

Quattro viti

Supporto

6. Attaccate il braccio al monitor con le quattro viti.

Le viti usate per attaccare il braccio dovrebbero essere
viti M4 con una lunghezza di 8 mm ~ 10 mm sporgenti
dalla superficie da collegare.
Usando qualsiasi altro tipo di viti può dare luogo alla
caduta del monitor oppure a danni alla parte interna del
monitor

8 ~ 10 mm

Viti usate per attaccare il braccio
Braccio

Parte del monitor alla quale
il braccio è collegato

Sollevate un lato

4. Rimuovete le due viti e rimuovete la copertura.

Copertura

Due viti

98

SHARP CORPORATION

© 2001 SHARP CORPORATION

01C DSN2

TINSM1017MPZZ (2)
