MONITOR LCD
LL-T1810A
INSTRUKCJA OBSŁUGI
Opisywane urządzenie jest zgodne z wymogami dyrektyw 89/336/EEC i 73/23/EEC
z uwzględnieniem poprawki 93/68/EEC.
OSTRZEŻENIE!
Żeby zapobiec ryzyku porażenia prądem, przed przystąpieniem do czyszczenia
opisywanego urządzenia należy odłączyć je od sieci elektrycznej.
Gratulacje!
Zakupione urządzenie spełnia wymogi normy TCO’99, dzięki czemu może być one używane w profesjonalnych zastosowaniach. Dzięki dokonanemu wyborowi przyczynili się Państwo do redukcji zanieczyszczenia środowiska oraz dalszego rozwoju urządzeń elektronicznych przyjaznych środowisku.
Dlaczego produkuje się komputery oznaczone jako przyjazne środowisku?
W wielu krajach takie oznaczenia są wykorzystywane w celu nakłonienia producentów do wdrażania
standardów służących ochronie środowiska. Główny problem związany komputerami i innymi urzą-
dzeniami elektronicznymi wynika z użycia szkodliwych substancji w trakcie ich produkcji. Ponieważ
dotychczas nie opracowano satysfakcjonującego sposobu recyklingu większości części urządzeń
elektronicznych, prędzej czy później szkodliwe substancje w nich zawarte przenikają do środowiska.
Jest również wiele innych parametrów charakteryzujących komputery, na przykład poziom zużycia
energii, które są ważne zarówno z punktu widzenia środowiska pracy i środowiska naturalnego. Ponieważ wszystkie źródła energii elektrycznej mają ujemny wpływ na środowisko (np. kwaśne deszcze,
ocieplenie klimatu i odpady radioaktywne), kluczowym zagadnieniem jest oszczędzanie energii.
Urządzenia biurowe pozostają często włączone bez przerwy i z tego powodu zużywają dużo energii
elektrycznej.
Czego dotyczy opisywane oznaczenie?
Oznacza ono, że opisywane urządzenie spełnia wymogi standardu TCO’99 dla komputerów osobistych. Standard ten został opracowany wspólnymi wysiłkami TCO (Szwedzka Konfederacja Zawodowych Pracodawców) Svenska Naturskyddsforeningen (Szwedzkie Towarzystwo Ochrony Przyrody)
oraz Statens Energimyndighet (Szwedzka Narodowa Administracja Energetyki).
Spełnienie wymogów standardu dotyczy wielu aspektów: środowiska, ergonomii, użyteczności, emisji
pól elektrycznych i magnetycznych, zużycia energii oraz bezpieczeństwa elektrycznego i przeciwpożarowego.
Wymogi środowiska naturalnego narzucają pewne ograniczania dotyczące między innymi zawartości
metali ciężkich, substancji przeciwpożarowych z bromem i chlorem, freonów oraz rozpuszczalników
zawierających chlor. Urządzenie musi być przygotowane do recyklingu, a producent jest zobowiązany
do posiadania odpowiednich zezwoleń wymaganych przez państwa, na terenach których działa.
Zgodnie z wymogami związanymi z oszczędzaniem energii komputer oraz jego monitor muszą przechodzić automatycznie na jeden lub kilka poziomów obniżonego zużycia energii po upływie pewnego
czasu od wykonania ostatniej operacji. Czas potrzebny na reaktywację urządzenia nie może być kłopotliwy dla użytkownika.
Urządzenia posiadające znak TCO muszą spełniać ostre wymagania związane z emisją pól elektrycznych i magnetycznych, ergonomią i użytecznością.
Poniżej zawarty jest skrócony opis wymagań spełnianych przez opisywane urządzenie. Pełen zestaw
kryteriów można uzyskać od:
TCO Development
SE-114 94 Stockholm, Szwecja
Fax:+46 8 782 92 07
Email (Internet):development@tco.se
Aktualne informacje na temat produktów ze znakiem TCO’99 można otrzymać przez internet pod adresem: http://www.tco-info.com/
3
Wymogi związane z ochroną środowiska
Substancje przeciwpożarowe
Substancje przeciwpożarowe znajdują się w obwodach drukowanych, kablach, drutach i obudowach.
Mają one na celu zapobiegnięcie lub przynajmniej opóźnienie wybuchu pożaru. Maksymalnie 30 %
części plastikowych komputera może zawierać substancje przeciwpożarowe. Większość substancji
przeciwpożarowych zawiera chlor lub brom albo substancje jest powiązane z grupą innych toksycznych substancji chemicznych - PCB. Podejrzewa się, że zarówno brom, chlor, jak i PCB odkładają się
w organizmach żywych, powodując poważne choroby, prowadzące między innymi do wyniszczenia
gatunków ptaków i ssaków żywiących się rybami. Stwierdzono również obecność substancji przeciw-
pożarowych we krwi ludzkiej i naukowcy obawiają się, że może mieć ono ujemny wpływ na rozwój
płodu.
Norma TCO’99 wymaga, by elementy plastikowe o masie poniżej 25 gramów nie zawierały substancji
przeciwpożarowych zawierających organiczne związki z chlorem lub bromem. Dopuszcza się stosowanie substancji przeciwpożarowych w obwodach drukowanych, ponieważ nie znaleziono do tej pory
innych rozwiązań.
Kadm*
Kadm znajduje się w akumulatorach oraz w niektórych warstwach luminescencyjnych w monitorach.
Kadm powoduje uszkodzenie układu nerwowego oraz jest silnie toksyczny w dużych dawkach. Zgodnie z normą TCO’99 stosowanie kadmu w akumulatorach, warstwach luminescencyjnych oraz innych
urządzeniach elektrycznych jest zakazane.
Nikiel*
Nikiel bywa stosowany w bateriach oraz przełącznikach. Nikiel powoduje uszkodzenie układu nerwowego oraz jest silnie toksyczny w dużych dawkach. Zgodnie z normą TCO’99 stosowanie niklu
w bateriach, warstwach luminescencyjnych oraz innych urządzeniach elektrycznych jest zakazane.
Zakaz ten nie dotyczy stosowania niklu w systemie podświetlenia w płaskich ekranach, ponieważ do
tej pory nie znaleziono żadnej alternatywy. Zakaz ten zacznie obowiązywać, zaraz po opracowaniu
odpowiedniej alternatywy.
Freon
Zgodnie z normą TCO’99 stosowanie freonu w trakcie produkcji i montażu urządzeń jest zakazane.
Freon stosuje się czasami przy czyszczeniu obwodów drukowanych. Jest on niebezpieczny, ponieważ niszcz warstwę ozonową w stratosferze, co prowadzi do zwiększenia promieniowania ultrafioletowego na Ziemi i powoduje zwiększenie ryzyka zachorowania na raka skóry.
Ołów*
Ołów może znajdować się w kineskopach, ekranach, elementach lutowanych i kondensatorach.
Ołów niszczy układ nerwowy i w dużych dawkach prowadzi do ołowicy. Norma TCO’99 dopuszcza
stosowanie ołowiu, ponieważ do tej pory nie znaleziono żadnych rozwiązań alternatywnych.
* Kadm, nikiel i ołów są związkami odkładającymi się w organizmach żywych.
4
Spis treści
Spis treści............................................................................................................................................................... 5
Wskazówki i ostrzeżenia dotyczące bezpieczeństwa ............................................................................................ 6
Ustawienie .......................................................................................................................................................... 6
Przewód zasilający ............................................................................................................................................. 6
Lista akcesoriów ................................................................................................................................................. 6
Uwagi.................................................................................................................................................................. 6
Zawartość niniejszej instrukcji ............................................................................................................................ 6
Opis urządzenia ..................................................................................................................................................... 7
Podłączenie oraz włączanie i wyłączanie monitora ............................................................................................... 9
Podłączenie monitora do źródła zasilania .......................................................................................................... 9
Podłączenie monitora do komputera (PC itp.).................................................................................................. 10
Podłączenie drugiego komputera ..................................................................................................................... 10
Podłączenie urządzeń USB .............................................................................................................................. 10
Włączanie zasilania .......................................................................................................................................... 11
Przełączanie źródła sygnału ............................................................................................................................. 11
Instalacja sterownika monitora ............................................................................................................................. 12
Instalacja sterownika i profilu ICC..................................................................................................................... 12
Instalacja w Windows 95 .................................................................................................................................. 1 2
Instalacja w Windows 98 .................................................................................................................................. 1 2
Instalacja w Windows 2000 .............................................................................................................................. 13
Instalacja w Windows Me ................................................................................................................................. 1 3
Instalacja profilu ICC......................................................................................................................................... 13
Regulacja obrazu ................................................................................................................................................. 14
Wybór języka komunikatów i menu .................................................................................................................. 14
Automatyczna regulacja obrazu ....................................................................................................................... 1 5
Regulacja podświetlenia ................................................................................................................................... 15
Ręczna regulacja obrazu .................................................................................................................................. 16
Konserwacja i naprawa monitora ......................................................................................................................... 19
Konserwacja ..................................................................................................................................................... 19
Przechowywanie............................................................................................................................................... 19
Rozwiązywanie problemów .............................................................................................................................. 19
Dane techniczne................................................................................................................................................... 20
System zarządzania poborem mocy................................................................................................................. 22
Standard DDC (Plug &Play) ............................................................................................................................. 22
Opis instalacji wspornika standardu VESA .......................................................................................................... 23
5
nak należy pamiętać, do 0,01% wszystkich punktów
adnym przypadku nie wolno wycierać ani stukać
Wskazówki i ostrzeżenia dotyczące bezpieczeństwa
- W niektórych sytuacjach na wyświetlanym obrazie
mogą być widoczne zmienione punkty lub plamki.
Jest to charakterystyczna właściwość monitorów
LCD i nie świadczy o uszkodzeniu.
- Panel LCD został wyprodukowany przy wykorzystaniu wyrafinowanych technologii. W pełni aktywne
punkty stanowią 99,99% wszystkich punktów. Jed-
może być niewidocznych lub jaśniejszych.
- Nie należy pozostawiać włączonego monitora, gdy
widoczny na nim jest stały nieruchomy obraz, ponieważ może to spowodować szybsze zużycie
świecących w danym momencie punktów.
- Przy ustawionym minimalnym poziomie jasności,
wyświetlany obraz może być nieczytelny.
- Jakość sygnału z komputera może mieć wpływ na
jakość wyświetlanego obrazu. Zalecamy używanie
komputerów emitujących sygnał o wysokiej jakości.
- W ż
w ekran używając twardych przedmiotów.
- Firma SHARP nie ponosi żadnej odpowiedzialności
za szkody powstałe podczas korzystania z opisywanego monitora, oprócz przypadków określonych
wymogami prawnymi.
- Monitor i jego akcesoria mogą być poddawane udoskonaleniom bez powiadamiania nabywcy.
Ustawienie
- Nie wolno używać monitora w miejscach źle wentylowanych, zakurzonych, o dużej wilgotności oraz w
pomieszczeniach, w których monitor mógłby być narażony na bezpośredni kontakt z olejem lub jego
oparami, ponieważ mogłoby to spowodować pożar.
- Należy uważać, żeby monitor nie został poddany
działaniu wody lub innych cieczy. Nie wolno wprowadzać do wnętrza monitora spinaczy lub pinezek
ani żadnych innych przedmiotów, ponieważ mogłoby to spowodować pożar lub porażenie prądem
użytkowników.
- Nie wolno ustawiać monitora na niestabilnych
przedmiotach. Nie wolno narażać monitora na
wstrząsy i wibracje. Upadek lub przewrócenie monitora mógłby spowodować jego uszkodzenie.
- Nie wolno ustawiać monitora w miejscach, w których byłby narażony na działanie intensywnego
promieniowania słonecznego lub wysokiej temperatury, ponieważ mogłoby to spowodować pożar.
Przewód zasilający
- Nie wolno niszczyć przewodu zasilającego, ustawiać na nim ciężkich przedmiotów, wyginać lub rozciągać. Nie wolno używać wtyczek rozdzielczych.
Uszkodzenie przewodu może spowodować poraże-
nie prądem.
- Należy używać wyłącznie zasilacza dostarczonego
w zestawie. Korzystanie z innego zasilacza może
spowodować pożar.
- Zasilacz należy podłączać bezpośrednio do gniazd-
ka w ścianie. Korzystanie z wtyczek rozdzielczych
może spowodować pożar.
Lista akcesoriów
Należy upewnić się, że wraz z monitorem dostarczone zostały wymienione poniżej akcesoria:
- Monitor (1)
- Zasilacz (1)
- Przewód USB (1)
- Dyskietka ze sterownikiem i programem do konfiguracji monitora (1)
- Instrukcja obsługi (1)
Uwagi
- Zalecamy pozostawienie opakowania, na wypadek,
gdyby monitor musiał zostać przewieziony.
- Właścicielem praw autorskich programu do konfiguracji monitora pozostaje firma SHARP. Nie wolno
kopiować go bez zgody.
Zawartość niniejszej instrukcji
- W niniejszej instrukcji system operacyjny Microsoft
Windows 2000 jest nazywany [Windows 2000],
Microsoft Windows Milennium [Windows Me],
Microsoft Windows 98 [Windows 98], Microsoft
Windows 95 [Windows oraz 95] a Microsoft Windows w wersji 3.1 [Windows 3.1]. Jeśli nie ma potrzeby podkreślania różnicy pomiędzy tymi systemami użyty jest po prostu termin [Windows].
- Microsoft i Windows są znakami handlowymi firmy
Microsoft Corporation.
- Macintosh jest zarejestrowanym znakiem handlowym Apple Computer, Inc.
6

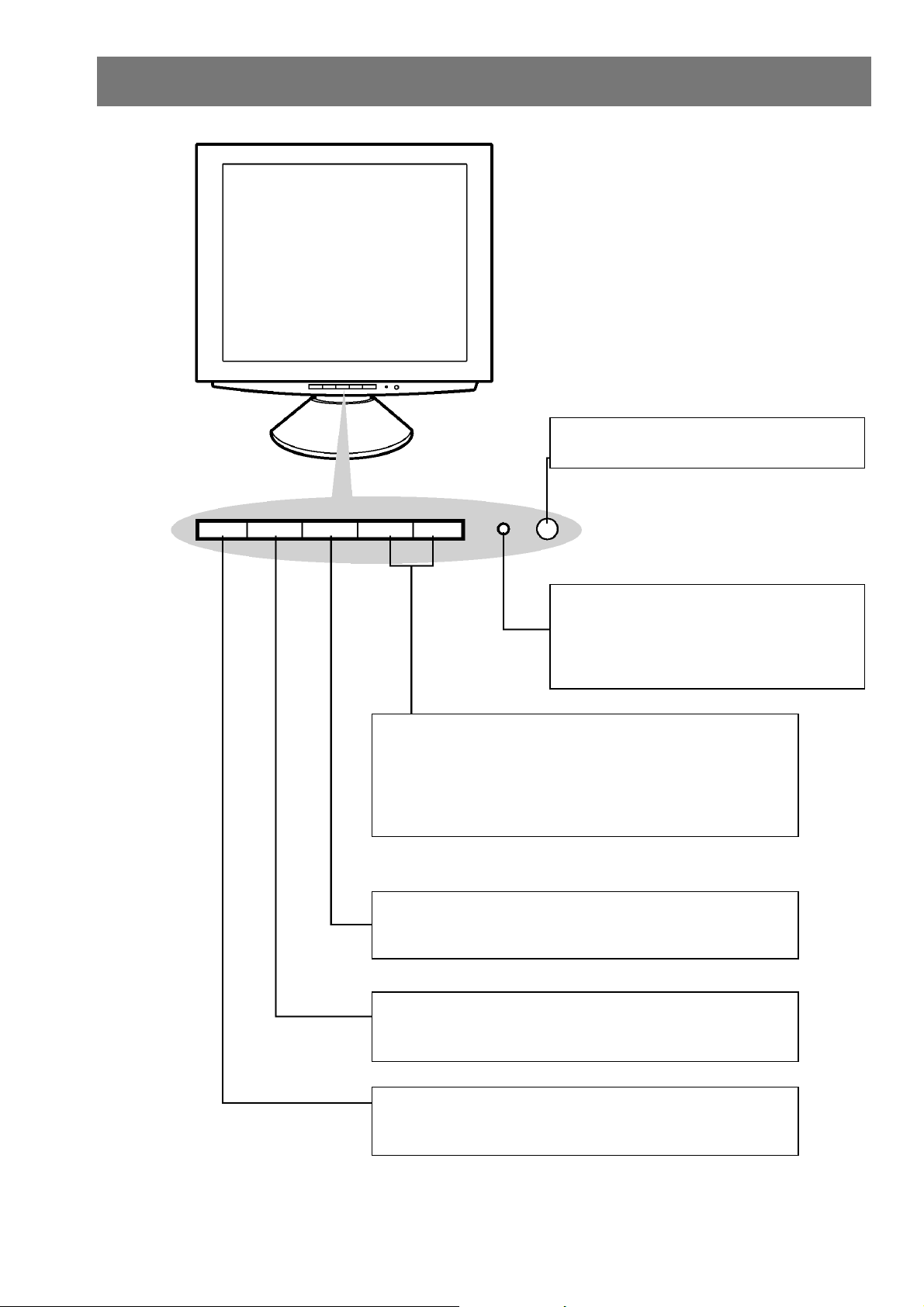

Widok z porzodu
Pulpit sterowniczy
Opis urządzenia
Przycisk POWER (patrz strona 11)
Służy do włączania i wyłączania monitora.
Wskaźnik POWER (patrz strona 11)
Świeci na zielono: monitor pracuje
Świeci na pomarańczowo: tryb oszczę-
dzania energii lub błędny sygnał
Nie świeci: zasilanie wyłączone.
Przyciski !!!!""""
Gdy wyświetlone jest menu:
Służą do zmniejszania lub zwiększania wartości wybranego parametru (patrz strona 16).
Gdy menu jest niewidoczne:
Służą do regulacji podświetlenia ekranu (patrz strona 15).
Przycisk SELECT
Służy do wyboru elementu menu, który ma zostać ustawiony.
Przycisk MENU
Służy do otwierania, wyboru i zamykania menu ekranowego.
Przycisk INPUT
Służy do wyboru źródła wyświetlanego sygnału
(INPUT 1 lub 2).
7
a-
analogowe gniazdo RGB (patrz strona 10).
Widok z tyłu
Opis urządzenia
Otwory wentylacyjne
Gniazdo zasilające (patrz strona 9)
Zdejmij osłonę, żeby zobaczyć gniazdo zasilające. Tutaj podłączany jest przewód zasil
jący.
Gniazdo INPUT 2 i port USB
Zdejmij osłonę, żeby zobaczyć gniazdo
INPUT 2 i port USB.
Otwory
wentylacyjne
Gniazdo INPUT 2 (patrz strona 10):
Tutaj można podłączyć drugi komputer.
Wyjście USB (port 2) (patrz strona 10):
Tutaj można podłączyć urządzenie USB.
Wejście USB (port 1) (patrz strona 10):
Tutaj można podłączyć komputer lub sa-
mozasilający się rozdzielnik USB (hub).
Kabel sygnałowy RGB (INPUT 1)
Służy do podłączenia komputera poprzez
Otwór do zamocowania zabezpieczenia
Poprzez zamocowanie zabezpieczenia (sprzedawanego oddzielnie) można zabezpieczyć projektor przed przenoszeniem.
Zabezpieczenie zostało opracowane przez firmę Kensington Micro Saver Security
Systems.
8
