Sharp LL-T17A4, LL-T17D4 OPERATION MANUAL

LCD Monitor
LCD Farbmonitor
Moniteur LCD
Monitor LCD
Monitor LCD

LL-T17A4
LL-T17D4

OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D'EMPLOI
MANUALE D'USO
MANUAL DE FUNCIONAMIENTO

LL-T17D4

Notice for Users in Europe

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended
by 93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit
Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées
par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/
EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.
Quest' apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata

dalla direttiva 93/68/EEC.

Η εγκατασταση ανταποκρινεται στιζ απαιτησειζ των οδηγιων τηζ Ευρωπαïκηζ Ενωσηζ 89/336/ΕΟΚ κατ
73/23/ΕΟΚ, óπωζ οι κανονισµοι αυτοι συµπληρωθηκαν απó την οδηγια 93/68/ΕΟΚ.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão
corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por
medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som komplette ras
av 93/68/EEC.

EnglishDeutschFrançaisItalianoEspañolEnglish

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.
Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/

68/EEC.

CAUTION:

TO PREVENT ELECTRICAL SHOCK, DISCONNECT THE AC CORD BEFORE SERVICING.

CAUTION:

FOR A COMPLETE ELECTRICAL DISCONNECTION, PULL OUT THE MAIN PLUG.

VORSICHT:

UM DIE STROMZUFUHR VOLLSTÄNDIG ZU UNTERBRECHEN, DEN NETZSTECKER HERAUSZIEHEN
ENTFERNEN.

ATTENTION :

POUR UN ARRET TOTAL DE L'APPAREIL, DEBRANCHEZ LA PRISE DU COURANT SECTEUR.

VARNING:

FÖR TOTAL ELEKTRISK URKOPPLING, KOPPLA UR KONTAKTEN OCH.

PRECAUCION:

PARA UNA COMPLETA DESCONEXION ELECTRICA DESENCHUFE LA CLAVIJA DE LA RED.

PRECAUCION:

A FIN DE EVITAR DESCARGAS ELÉCTRICAS, DESCONECTE EL ENCHUFE DE LA RED ANTES DE
REALIZAR CUALQUIER OPERACIÓN DE SERVICIO.

ATTENZIONE:

PER EVITARE FOLGORAZIONI, SCOLLEGATE IL CAVO DI COLLEGAMENTO ALLA RETE IN
ALTERNATA PRIMA DI EFFETTUARE UN INTERVENTO DI SERVIZIO TECNICO.

ATTENZIONE:

PER UNO SCOLLEGAMENTO ELETTRICO COMPLETO, TIRATE FUORI LA SPINA PRINCIPALE.

3

Notice for Users in the UK

FOR CUSTOMERS IN U.K.

IMPORTANT

The wires in this mains lead are coloured in accordance with the following code:

GREEN-AND-YELLOW : Earth
BLUE : Neutral
BROWN : Live

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured
markings identifying the terminals in your plug proceed as follows:

• The wire which is coloured GREEN-AND-YELLOW must be connected to the terminal in the plug
which is marked by the letter E or by the safety earth

• The wire which is coloured BLUE must be connected to the terminal which is marked with the
letter N or coloured black.

• The wire which is coloured BROWN must be connected to the terminal which is marked with the
letter L or coloured red.

Ensure that your equipment is connected correctly. If you are in any doubt consult a qualified
electrician.

"WARNING: THIS APPARATUS MUST BE EARTHED."

or coloured green or green-and-yellow.

Notice for Users in Australia

Service Inquiries

Please contact your dealer for service if required or contact Sharp Corporation of Australia on
1 300 13 50 22 for referral to your nearest Sharp authorized Service Center.

4

Notice for Users in the USA

FCC Statement

WARNING – FCC Regulations state that any unauthorized changes or modifications to this equipment
not expressly approved by the manufacturer could void the user's authority to operate this equipment.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device

pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the distance between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.

- Consult the dealer or an experienced radio/TV technician for help.

Use nothing but the included cables and AC cord to insure compliance with FCC regulation for Class B
computing equipment.

Declaration of Conformity

EnglishDeutschFrançaisItalianoEspañolEnglish

SHARP LCD Color Monitor LL-T17A4-H/LL-T17A4-B/LL-T17D4-H/LL-T17D4-B

This device complies with part 15 of the FCC rules. Operation is subject to the following conditions: (1)
this device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.

Responsible Party : SHARP ELECTRONICS CORPORATION

Sharp Plaza, Mahwah, New Jersey 07430
TEL :1-800-BE-SHARP

* As an ENERGY STAR Partner, SHARP has determined that this product meets the ENERGY STAR

guidelines for energy efficiency.

This product utilizes tin-lead solder, and fluorescent lamp containing a small amount of mercury.
Disposal of these materials may be regulated due to environmental considerations. For disposal or
recycling information, please contact your local authorities or the Electronics Industries
Alliance:www.eiae.org

5

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet): [e-mail]
Current information regarding TCO'99 approved and
labelled products may also be obtained via the Internet,
using the address: http://www.tco-info.com/

Congratulations!

You have just purchased a TCO'99 approved and
labelled product! Your choice has provided you with a
product developed for professional use. Your purchase
has also contributed to reducing the burden on the
environment and also to the further development of
environmentally adapted electronics products.

Why do we have environmentally labelled
computers?

In many countries, environmental labelling has become
an established method for encouraging the adaptation of
goods and services to the environment. The main
problem, as far as computers and other electronics
equipment are concerned, is that environmentally
harmful substances are used both in the products and
during their manufacture. Since it is not so far possible to
satisfactorily recycle the majority of electronics
equipment, most of these potentially damaging
substances sooner or later enter nature.
There are also other characteristics of a computer, such
as energy consumption levels, that are important from
the viewpoints of both the work (internal) and natural
(external) environments. Since all methods of electricity
generation have a negative effect on the environment
(e.g. acidic and climate-influencing emissions,
radioactive waste), it is vital to save energy. Electronics
equipment in offices is often left running continuously
and thereby consumes a lot of energy.

What does labelling involve?

This product meets the requirements for the TCO'99
scheme which provides for international and
environmental labelling of personal computers. The
labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional
Employees), Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and Statens
Energimyndighet (The Swedish National Energy
Administration).
Approval requirements cover a wide range of issues:
environment, ergonomics, usability, emission of electr ic
and magnetic fields, energy consumption and electrical
and fire safety.
The environmental demands impose restrictions on the
presence and use of heavy metals, brominated and
chlorinated flame retardants, CFCs (freons) and
chlorinated solvents, among other things. The product
must be prepared for recycling and the manufacturer is
obliged to have an environmental policy which must be
adhered to in each country where the company
implements its operational policy.
The energy requirements include a demand that the
computer and/or display, after a certain period of
inactivity, shall reduce its power consumption to a lower
level in one or more stages. The length of time to
reactivate the computer shall be reasonable for the user.
Labelled products must meet strict environmental
demands, for example, in respect of the reduction of
electric and magnetic fields, physical and visual
ergonomics and good usability.
Below you will find a brief summary of the environmental
requirements met by this product. The complete
environmental criteria document may be ordered from:

Environmental requirements

Flame retardants
Flame retardants are present in printed circuit boards,
cables, wires, casings and housings. Their purpose is to
prevent, or at least to delay the spread of fire. Up to 30%
of the plastic in a computer casing can consist of flame
retardant substances. Most flame retardants contain
bromine or chloride, and those flame retardants are
chemically related to another group of environmental
toxins, PCBs. Both the flame retardants containing
bromine or chloride and the PCBs are suspected of
giving rise to severe health effects, including
reproductive damage in fish-eating birds and mammals,
due to the bio-accumulative* processes. Flame
retardants have been found in human blood and
researchers fear that disturbances in foetus
development may occur.
The relevant TCO'99 demand requires that plastic
components weighing more than 25 grams must not
contain flame retardants with organically bound bromine
or chlorine. Flame retardants are allowed in the printed
circuit boards since no substitutes are available.

Cadmium**
Cadmium is present in rechargeable batteries and in the
colour-generating layers of certain computer displays.
Cadmium damages the nervous system and is toxic in
high doses. The relevant TCO'99 requirement states that
batteries, the colour-generating layers of display
screens and the electrical or electronics components
must not contain any cadmium.

Mercury**
Mercury is sometimes found in batteries, relays and
switches. It damages the nervous system and is toxic in
high doses. The relevant TCO'99 requirement states that
batteries may not contain any mercury. It also demands
that mercury is not present in any of the electrical or
electronics components associated with the labelled unit.
There is however one exception. Mercury is, for the time
being, permitted in the back light system of flat panel
monitors as there today is no commercially available
alternative. TCO aims on removing this exception when
a mercury free alternative is available.

CFCs (freons)
The relevant TCO'99 requirement states that neither
CFCs nor HCFCs may be used during the manufacture
and assembly of the product. CFCs (freons) are
sometimes used for washing printed circuit boards.
CFCs break down ozone and thereby damage the
ozone layer in the stratosphere, causing increased
reception on earth of ultraviolet light with e.g. increased
risks of skin cancer (malignant melanoma) as a
consequence.

Lead**
Lead can be found in picture tubes, display screens,
solders and capacitors. Lead damages the nervous
system and in higher doses, causes lead poisoning. The
relevant TCO'99 requirement permits the inclusion of
lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which

accumulate within living organisms.

** Lead, Cadmium and Mercury are heavy metals which

are Bio-accumulative.

6

Table des matières

Conseils et mesures de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Description du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Réglage de la hauteur et de l'inclinaison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Raccordement, activation et désactivation du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Raccordement du moniteur à un ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Raccordement d'un casque d'écoute (en vente dans le commerce) . . . . . . . . . . . . . . . . . . . . . . . . . 60

Raccordement du moniteur à une source d'alimentation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Activation de l'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Inversion entre les bornes d'entrée [LL-T17D4] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Désactivation de l'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Réglage de l'image sur le moniteur et du volume des haut-parleurs . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Réglage du rétro-éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Réglage du volume des haut-parleurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Réglage du mode d'affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Réglage de l'image du moniteur (avec un signal analogique) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Réglage automatique de l'image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Réglage manuel de l'image. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Réglage de l'image du moniteur (avec un signal numérique) [LL-T17D4] . . . . . . . . . . . . . . . . . . . . . . 68

Entretien et réparation du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Entretien du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Stockage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) . . . . . . . 7 4

Informations sur le profil ColorSync (Pour MacOS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Instructions relatives à l'installation d'un bras conforme VESA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

EnglishDeutschFrançaisItalianoEspañolEnglish

55

Conseils et mesures de sécurité

- L'écran couleur LCD TFT utilisé dans ce moniteur est

fabriqué avec une technologie de haute précision.
Cependant, il peut avoir quelques points minuscules
sur l'écran où les pixels ne s'allument jamais ou sont
allumés en permanence. De plus, si l'écran est regardé
avec un angle aigu, les couleurs ou la luminosité
peuvent paraître inégales. Noter que ce n'est pas un
mauvais fonctionnement mais un phénomène courant
des écrans LCD et que cela n'affecte aucunement les
performances du moniteur.

- Ne pas laisser le moniteur en veille inutilement

pendant de longues périodes car cela pourrait
provoquer l'apparition d'image récurrente.

- Si la luminosité est ajustée à son réglage minimum, il

peut s'avérer difficile de consulter le moniteur.

- La qualité du signal de l'ordinateur peut influencer la

qualité de la diffusion du moniteur. Il est recommandé
d'utiliser un ordinateur capable d'émettre des signaux
vidéo de haute qualité.

-

Ne jamais heurter ou taper sur l'ordinateur avec des objets durs.

- Il faut savoir que la société Sharp décline toute

responsabilité en cas d'erreur survenue durant
l'utilisation par le client ou une tierce personne, ainsi
qu'en cas de dysfonctionnement ou d'un
endommagement causé au produit en cours
d'utilisation, excepté lorsque qu'un dédommagement
sous garantie est reconnu par la loi.

- Ce moniteur ainsi que ces accessoires sont

susceptibles d'évoluer sans avis préalable.

Lieu d'installation

-

Ne pas utiliser le moniteur dans un endroit faiblement
ventilé, poussiéreux, relativement humide, ou encore là où
il est susceptible d'entrer en contact avec de l'huile ou de
la vapeur car cela pourrait provoquer un début d'incendie.

- S'assurer que le moniteur ne sera pas entrer en

contact avec de l'eau ou d'autres fluides. S'assurer que
des agrafes ou des attaches trombones ne pénètrent
pas à l'intérieur du moniteur car cela pourrait provoquer
un début d'incendie ou des chocs électriques.

- Ne pas installer le moniteur au-dessus d'objets

instables ou dans des endroits peu sûrs. Faire
attention que le moniteur ne reçoive pas de chocs
important ni de vibrations. Laisser tomber le moniteur
peut l'endommager sérieusement.

- Ne pas utiliser le moniteur dans des endroits où il est

susceptible d'être exposé à la lumière directe du soleil,
à proximité d'une source de chaleur ou partout ailleurs
où il risque d'être soumis à des températures élevées ;
cela peut mener à des dégagements excessifs de
chaleur et conduire à un début d'incendie.

Le cordon d'alimentation électrique

- Ne pas endommager le cordon d'alimentation, ne pas

déposer d'objets lourds sur le cordon, ne pas l'étendre
ni le plier de manière excessive. Ne pas y ajouter de
rallonge non plus. Tout endommagement du cordon
d'alimentation peut entraîner un début d'incendie ou
des chocs électriques.

- Utilisez uniquement le cordon d'alimentation fourni

avec le moniteur.

- Insérer la prise d'alimentation directement dans la

prise murale d'alimentation secteur. Ajouter une
rallonge peut entraîner une surchauffe, voire un début
d'incendie.

Moniteur et liste des accessoires

- S'assurer que les éléments suivants sont bien
présents dans l'emballage :

- Moniteur LCD (1)

- Câble de signal analogique (1)

(nom du modèle : 0NK3080420400 (LL-T17A4-H/
LL-T17D4-H) /0NK3080421600 (LL-T17A4-B/LL­T17D4-B))

- Câble audio (1)

(nom du modèle : 0NK3080324700 (LL-T17A4-H/
LL-T17D4-H) /0NK3080324800 (LL-T17A4-B/LL­T17D4-B))

- CD-ROM (1)

- Mode d'emploi (1)

Remarques :

- N'utilisez que les câbles fournis avec le moniteur, ou
les câbles prescrits achetés séparément.

- [LL-T17D4] Le câble de signal numérique (broche
DVI-D24 - broche DVI-D24) est à acheter
séparément. (nom du modèle : NL-C04J)

- [LL-T17D4] Le câble de signal analogique (broche
DVI-I29 – mini D-sub15 broches) est à acheter
séparément. (nom du modèle : NL-C02E)

- Il est conseillé de conserver le carton d'emballage
pour le cas où le moniteur devrait être transporté.

- Sharp Corporation détient les droits d'auteur du
programme Utility Disk. Ne pas le reproduire sans
autorisation préalable.

- Il se peut que la forme des accessoires fournis diffère
légèrement de celle des accessoires décrits dans ce
manuel.

Étendue du mode d'emploi

- Ce manuel a été rédigé pour l'utilisation des modèles
LL-T17A4 et LL-T17D4. Lorsqu'il est décrit des
caractéristiques différentes entre les modèles, le nom
du modèle est également cité. (Si le nom du modèle
n'est pas cité, la description est valable pour les deux
modèles. Pour la représentation du produit, des
illustrations du modèle LL-T17D4 sont utilisées dans
ce manuel.)

- Dans ce manuel, "Windows XP" fera référence à
Microsoft Windows XP, "Windows Me" à Microsoft
Windows Millennium, "Windows 2000" à Microsoft
Windows 2000, "Windows 98" à Microsoft Windows 98,

"Windows 95" à Microsoft Windows 95, et "Windows

3.1" à la version 3.1 de Microsoft Windows ; lorsqu'il
n'y aura pas lieu de distinguer les programmes, le
terme "Windows" sera utilisé.

- Microsoft et Windows sont des marques déposées de
la Microsoft Corporation.

- Macintosh est une marque déposée de Apple
Computer, Inc.

- Toutes les autres marques sont la propriété des
compagnies respectives.

56

Description du produit

[LL-T17A4][LL-T17D4]

1. Bouton INPUT..........................[LL-T17D4] Pour passer d'une borne d'entrée du signal à l'autre.

2. Bouton MENU .......................... Ce bouton est utilisé pour faire apparaître, sélectionner et refermer le

menu OSD (On Screen Display).

3. Bouton

4.

boutons ............................Lorsque le menu OSD est affiché :

5. Bouton d'alimentation .............Appuyez sur ce bouton pour mettre sous tension le moniteur. Appuyez

6. Diode d'alimentation ............... Cette diode est éclairée en vert lorsque le moniteur est en cours

7. Haut-parleurs ........................... Les signaux audio entrant via un appareil extérieur connecté au

8. Fiche pour casque audio ........ Un casque audio (en vente dans le commerce) peut y être connecté.

9. Interrupteur principal

10. Borne d'alimentation

11.Borne d'entrée DVI-I ................ [LL-T17D4] La borne de sortie numérique RGB ou la borne de sortie

12.

Borne d'entrée RVB analogique

13. Borne audio

14.

Ancrage du verrou de sécurité ....

15. Ouvertures de ventilation ........ Remarque : Ne jamais obstruer les ouvertures de ventilation car cela

/ MODE ...................Lorsque le menu OSD est affiché :

Ce bouton est utilisé pour sélectionner les options du menu.

Lorsque le menu OSD n'est pas affiché :

Ce bouton est utilisé pour régler DISPLAY MODE.
Ces boutons sont utilisés pour sélectionner une option ou pour

régler la valeur de l'option sélectionnée.

Lorsque le menu OSD n'est pas affiché :

Ces boutons sont utilisés pour ajuster la luminosité du rétro-

éclairage et le volume des haut-parleurs.
à nouveau sur ce bouton pour mettre le moniteur hors tension.
d'utilisation, et en orange lorsqu'il se trouve en mode veille (économie

d'énergie).
moniteur peuvent être écoutés.

analogique RGB de l'ordinateur peut être raccordée ici.
Des câbles vendus séparément sont nécessaires pour la
connexion.(p. 56)
Pour une entrée de signal numérique : Elle peut être raccordée à un
ordinateur avec une borne de sortie compatible DVI (broche DVI-D24
ou broche DVI-I29) et avec une capacité de sortie SXGA. Selon
l'ordinateur à raccorder, un affichage correct peut être possible ou non.

...

Le câble de signal analogique est raccordé. Le câble de signal
analogique fourni doit être utilisé.

................................

La borne de sortie audio d'un ordinateur peut y être connectée. Le
câble audio fourni doit être utilisé.
En installant un verrou de sécurité (en vente dans le commerce) sur
le point d'ancrage du verrou, le moniteur reste fixé et ne peut donc
pas être transporté.
Les trous de prévention antivol sont adaptés aux systèmes de sécurité
Kensington Micro Saver.

peut entraîner une surchauffe à l'intérieur du moniteur et provoquer
un dysfonctionnement.

EnglishDeutschFrançaisItalianoEspañolEnglish

57

Réglage de la hauteur et de l'inclinaison

ATTENTION !

- Appuyer les mains sur l'écran LCD peut
provoquer son endommagement.

- Ne pas essayer de faire bouger le moniteur au
delà de sa plage de mouvement. Forcer pour
faire bouger le moniteur risque d'endommager
cet appareil.

- Prendre garde de ne pas se coincer les doigts.

Réglage de la hauteur

Position la plus basse Position la plus haute

approx. 47 mm

approx. 20°

- Quand l'affichage est positionné plus haut,
maintenez le support serré de façon qu'il ne
bouge pas avec l'affichage.

approx. 60°

Réglage de l'inclinaison

approx. 20°

approx. 5°

approx. 45°

approx. 45°

58

Raccordement, activation et désactivation du moniteur

ATTENTION !

- Lors du raccordement, s'assurer que
l'alimentation tant du moniteur que de
l'ordinateur est désactivée.

- Ne pas courber le câble de manière excessive ni
y ajouter de rallonge car cela peut provoquer un
dysfonctionnement.

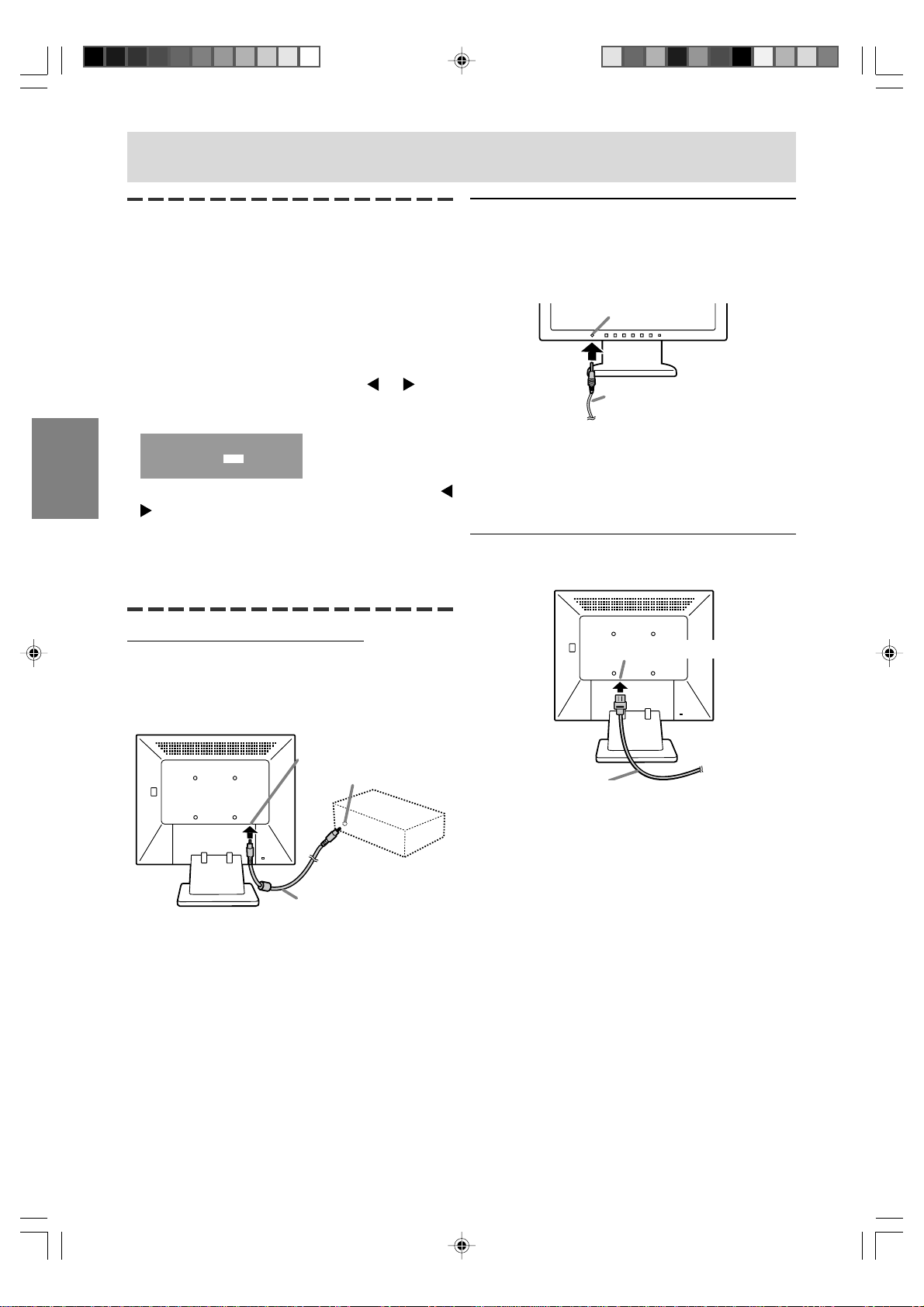

Raccordement du moniteur à un
ordinateur

Raccordement avec le câble de signal
analogique fourni

Borne de analogique RVB
(mini D-sub à 15 broches
sur 3 rangées)

Lors du raccordement au moyen de câbles
pour signaux numériques ou analogiques
vendus séparément [LL-T17D4]

Le câble d'affichage vendu séparément permet de
raccorder la borne d'entrée DVI-I du moniteur à la
borne de sortie RVB numérique ou analogique de
l'ordinateur.

Lors du raccordement à la borne de sortie RVB
numérique :

- Utiliser un câble de signal numérique.
(nom du modèle : NL-C04J)

- Pour un raccordement RVB numérique, le
moniteur est équipé d'une entrée pour un
raccordement avec un ordinateur au moyen d'un
connecteur de sortie compatible DVI (DVI-D24
broches ou DVI-I29 broches), avec possibilité de
sortie en SXGA. (En fonction du type
d'ordinateur à raccorder, l'écran risque de ne
pas fonctionner correctement.)

Lors du raccordement à la borne de sortie RVB
analogique :

- Utiliser un câble de signal analogique.
(nom du modèle : NL-C02E)

EnglishDeutschFrançaisItalianoEspañolEnglish

Câble du signal
analogique

- Tout en faisant attention à la direction du
connecteur, insérez bien et verticalement le
câble pour signal dans le connecteur et
ensuite, serrez les vis des deux côtés.

S'il s'agit d'un D-sub à 15 broches sur 2 rangées
pour Apple Power Macintosh, installer un
adaptateur de conversion Macintosh (en vente
dans le commerce) sur le câble de signal
analogique.

Adaptateur de conversion Macintosh

Remarque :

- Si la connexion se fait sur la série Sun Ultra, il
se peut qu'un adaptateur de conversion (en
vente dans le commerce) soit indispensable.

Borne d'entrée DVI-I

Câble d'affichage (à acheter
séparément)

- Tout en faisant attention à la direction du
connecteur, insérez bien et verticalement le
câble pour signal dans le connecteur et
ensuite, serrez les vis des deux côtés.

Borne de sortie
RVB

59

Raccordement, activation et désactivation du moniteur

Configurer le moniteur comme suit lors de
l'établissement d'un raccordement numérique
avec un Power Mac au moyen d'un adaptateur
ADC-DVI fabriqué par Belkin. (Le fonctionnement
a été vérifié avec le Power Mac G4 M7627J/A.)

- Ces réglages doivent être effectués alors que le
Power Mac est éteint.

1. Après avoir branché le cordon d'alimentation,
activer la source d'alimentation principale du
moniteur.

2. Presser simultanément les boutons et ,
ainsi que le bouton d'alimentation (c'est-à-dire
allumer le moniteur).

MAC DIGITAL

INPUT-2 OFF ON

3. Définir le paramètre sur [ON] avec les boutons

.

- Ne pas régler sur [ON] si vous n'utilisez pas

d'adaptateur ADC-DVI Belkin ; cela risque de
perturber l'affichage.

4. Presser le bouton MENU.
Cette opération clôt la configuration.

Connecter le câble audio fourni

Quand le câble audio fourni est connecté à la
borne de sortie audio de l'ordinateur, le son de
l'ordinateur connecté est sorti par les haut­parleurs du moniteur. Il est aussi possible d'utiliser
la prise casque du moniteur.

Raccordement d'un casque d'écoute
(en vente dans le commerce)

Un casque d'écoute (en vente dans le commerce)
peut être raccordé.

Remarque :

- Lorsque les casques audio sont connectés,
aucun son ne peut être émis à partir des haut­parleurs du moniteur.

Fiche pour
casque audio

Casque audio

Raccordement du moniteur à une
source d'alimentation

Borne d'alimentation

Borne audio

Borne de sortie audio

Câble audio

secteur

Cordon d'alimentation

60

Raccordement, activation et désactivation du moniteur

Activation de l'alimentation

1. Activer la source d'alimentation principale du
moniteur.

Interrupteur principal

- Pour allumer et éteindre avec l'interrupteur

principal, toujours laisser un intervalle d'au
moins 5 secondes. Une manœuvre trop rapide
risque de causer des dysfonctionnements.

Appuyer sur le bouton d'alimentation du moniteur.

2.
La diode d'alimentation s'allumera en orange.

3.Mettre l'ordinateur sous tension.

Appuyer sur
d'alimentation.

Quand un signal arrive en entrée en provenance
de l'ordinateur, la diode d'alimentation s'allume
en vert, et l'écran s'affiche (après la mise sous
tension, il peut s'écouler un peu de temps avant
que l'image ne s'affiche).

Remarque pour le modèle LL-T17D4 :

- Si la borne d'entrée à laquelle l'ordinateur est
raccordé n'a pas été sélectionnée, l'image ne
s'affichera pas. Au besoin, intervertir la sélection
des bornes d'entrée. (colonne de droite)

Remarques :

- Si le signal est analogique, effectuez un réglage
automatique d'écran si l'une des conditions
suivantes est satisfaite (p.64) :

- Il s'agit de la première utilisation du moniteur.

- Les paramètres système ont été modifiés en

cours d'utilisation.

- En fonction du système d'exploitation de
l'ordinateur, il peut s'avérer nécessaire d'utiliser
l'ordinateur pour installer l'information relative à
l'installation du moniteur. (p.74)

- En cas de raccordement à un ordinateur
portable, si l'écran de ce dernier est réglé de
façon à afficher en même temps, l'écran MS­DOS peut ne pas s'afficher correctement. Dans
ce cas, modifier les paramètres afin que le
moniteur soit le seul à afficher.

le bouton

Mettre l'ordinateur
sous tension.

ON

Inversion entre les bornes d'entrée
[LL-T17D4]

Utiliser le bouton INPUT pour basculer entre les
bornes d'entrée.

Borne d'entrée

RVB analogique Borne d'entrée DVI-I

INPUT-1

<ANALOG>

Le type du signal d'entrée (ANALOG/DIGITAL)
s'affiche entre crochets d'angle, < >.

Remarque :

- Si aucun signal n'est appliqué à l'entrée, [NO
SIGNAL] s'affiche.

INPUT

INPUT-2

< >

Désactivation de l'alimentation

1.Mettre l'ordinateur hors tension.

2. Appuyer sur le bouton d'alimentation du
moniteur.
La diode d'alimentation s'éteind.

Mettre l'ordinateur
hors tension.

OFF

Si le moniteur devait ne pas être utilisé pendant
une période de temps prolongée, arrêter
l'alimentation principale du moniteur, puis
débrancher la prise d'alimentation de la prise
murale.

61

Appuyer sur le bouton
d'alimentation.

EnglishDeutschFrançaisItalianoEspañolEnglish

Réglage de l'image sur le moniteur et du volume des haut-parleurs

Pour le signal analogique

1. Effectuer tout d'abord un réglage automatique.
(p.64)

2 .Effectuer au besoin un réglage manuel. (p.65)

Pour le signal numérique [LL-T17D4]

Le moniteur peut généralement être utilisé sans
réglage. Effectuer au besoin un réglage manuel.
(p.68)

Remarque :

- Tous les réglages seront sauvegardés, même
après la mise hors tension du moniteur.

Retour de tous les paramètres de réglage aux
valeurs initiales

Tous les paramètres peuvent être remis à leurs
valeurs initiales définies en usine par une seule
commande.

1.Mettre l'ordinateur hors tension.

2. Appuyer simultanément sur les boutons MENU
et / MODE, ainsi que le bouton d'alimentation
(c'est-à-dire réactiver l'alimentation).
Continuer d'appuyer sur les boutons jusqu'à ce
que [ALL RESET] s'affiche sur l'écran. Le retour
aux valeurs initiales est terminé quand le
message affiché disparaît.

Remarques :

- Pendant que [ALL RESET] est affiché sur l'écran
du moniteur, les bouton de commande ne sont
plus opérationnels.

- Il n'est pas possible de retourner aux valeurs
initiales lorsque le réglage est verrouillé.
Déverrouiller les réglages avant de tenter
d'utiliser les boutons de commande.

Fonction de verrouillage des réglages

En désactivant les boutons de commande (c'est-à­dire en les verrouillant), toute tentative de
modification des valeurs sera vaine.

1.Mettre l'ordinateur hors tension.

2. Appuyer simultanément sur les boutons MENU
et d'alimentation (c'est-à-dire allumer le
moniteur).
Continuer d'appuyer sur les boutons jusqu'à ce
que [ADJUSTMENT LOCKED] s'affiche sur
l'écran. Le verrouillage est activé quand le
message est affiché.

Remarque :

- Lorsque le verrouillage est actif, tous les boutons
autres que le bouton d'alimentation ne sont plus
opérationnels.

Désactivation du verrouillage des réglages

1. Mettre l'ordinateur hors tension.

2. Appuyer simultanément sur les boutons MENU et
d'alimentation (c'est-à-dire allumer le moniteur).
Continuer d'appuyer sur les boutons jusqu'à ce
que [ADJUSTMENT UNLOCKED] s'affiche sur
l'écran. Le verrouillage est désactivé quand le
message est affiché.

Réglage du rétro-éclairage

1. Sans que le menu OSD ne soit affiché, appuyer
sur le bouton ou le bouton .

2. S'assurer que [BRIGHT] est sélectionné.
S'il n'est pas sélectionné, appuyer sur le bouton

/ MODE et sélectionner [BRIGHT].

R.A.Z. du menu ADJUSTMENT

Les paramètres de réglage du menu
ADJUSTMENT (CLOCK, PHASE, H-POS, V-POS)
peuvent être remis à leurs valeurs initiales définies
en usine.

1.Mettre l'ordinateur sous tension.

2. Appuyer simultanément sur les boutons MENU
et , ainsi que le bouton d'alimentation.

Lorsque [RESET] apparaît sur l'écran du
moniteur, le retour aux valeurs initiales est
exécuté.

Remarque :

- Il n'est pas possible de retourner aux valeurs
initiales lorsque le réglage est verrouillé.
Déverrouiller les réglages avant de tenter
d'utiliser les boutons de commande.

3. Régler au moyen du bouton (plus sombre) ou
du bouton

Remarque :

- Le menu à l'écran pour le réglage disparaît
quelques secondes après la dernière opération.

62

(plus clair).

Réglage de l'image sur le moniteur et du volume des haut-parleurs

Réglage du volume des haut-parleurs

1.Sans que le menu OSD ne soit affiché, appuyer
sur le bouton ou le bouton .

2. S'assurer que [VOLUME] est sélectionné.
S'il n'est pas sélectionné, appuyer sur le bouton

/ MODE et sélectionner [VOLUME].

3. Régler au moyen du bouton (diminue) ou du
bouton

Remarque :

- Le menu à l'écran pour le réglage disparaît
quelques secondes après la dernière opération.

(augmenter).

Réglage du mode d'affichage

Le ton de couleur ou la luminosité peut être
changée avec une seule commande.

STD

Affiche une image dont les nuances de couleur
résultent des combinaisons originales d'un
écran à cristaux liquides.

OFFICE

La luminosité de l'affichage est baissée. (Ce
mode est un mode économie d'énergie.)

sRGB

sRGB est la norme internationale de la
représentation des couleurs spécifiée par la IEC
(International Electrotechnical Commission
(Commission Electrotechnique Internationale)).
La conversion des couleurs est réalisée en
tenant compte des caractéristiques d'un écran à
cristaux liquides et la représentation des
couleurs est très proche de l'image originale.

VIVID

Affiche une image avec des couleurs primaires
dynamiques et éclatantes.

EnglishDeutschFrançaisItalianoEspañolEnglish

- Si [DISPLAY MODE] est réglé sur [sRGB] ou
[VIVID], [WHITE BALANCE] est réglé sur [STD].

Comment effectuer le réglage

Appuyer sur le bouton / MODE quand le menu
OSD n'est pas affiché.
À chaque fois que le bouton est appuyé, l'option
suivante du menu apparaît. (STD → OFFICE →
sRGB → VIVID → STD)
Le menu à l'écran pour le réglage disparaît
quelques secondes après la dernière opération.

63

Réglage de l'image du moniteur (avec un signal analogique)

Réglage automatique de l'image

Les options CLOCK, PHASE, H-POS, V-POS du
menu ADJUSTMENT peuvent être ajustées
automatiquement.

Remarque :

- Lors de la toute première installation du
moniteur, ou après avoir changé un des
paramètres de la configuration du système,
effectuer un réglage automatique de l'écran
avant l'utilisation.

Affichage à l'écran pour le réglage
automatique

D'abord afficher une image qui rend la totalité de
l'écran du moniteur très lumineuse.
Si l'on se trouve sous un environnement Windows,
on peut se servir de la mire de réglage se trouvant
sur la CD-ROM fournie.

Ouverture du Modèle de réglage (pour Windows)

Les messages Windows mentionnés dans le mode
d'emploi suivant se réfèrent à la version anglaise
de Windows.
Les explications qui suivent sont valables pour les
versions 95/98/Me/2000/XP de Windows et
considèrent que le lecteur de CD-ROM est le
"lecteur D".

1. Placer le CD-ROM d'accessoires dans le lecteur
de CD-ROM de l'ordinateur.

2. Ouvrir [My Computer] et sélectionner CD-ROM.
S'il s'agit de Windows 3.1, ouvrir [File Manager]
et choisir le "lecteur D".

3. Double-cliquer sur [Adj_uty.exe] pour lancer le
programme de réglage. La Modèle de réglage
apparaîtra.

Modèle de réglage

Après avoir effectué les réglages, appuyer sur la
touche [Esc] de l'ordinateur pour quitter le
programme de réglage.

Réglage automatique du moniteur

1. Appuyer sur le bouton MENU.
Le menu ADJUSTMENT apparaît.
(Exemple : Ecran affiché sur le modèle LL-T17D4)

2. Appuyer sur le bouton .
Le moniteur s'assombrit et [ADJUSTING] est
affiché. Après quelques secondes, le menu
ADJUSTMENT réapparaît. (Le réglage
automatique est à présent terminé.)

3.Appuyer 4 fois sur le bouton MENU pour faire
disparaître le menu OSD.

Remarques :

- Dans la plupart des cas, le réglage automatique
s'avère suffisant.

- Il peut ne pas être possible de réaliser un
ajustement correct avec le premier ajustement
automatique. Dans ce cas, essayer de répéter
l'ajustement automatique 2 ou 3 fois.

- Si nécessaire, en raison d'un des facteurs
suivants, des réglages manuels peuvent être
effectués après un réglage automatique. (p.65)

- Lorsqu'un réglage fin est nécessaire.

- Lorsque les signaux vidéo d'entrée de

l'ordinateur sont de type Composite Sync ou
Sync on Green. (Il se peut que le réglage
automatique soit impossible.)

- Lorsque [OUT OF ADJUST] est affiché.

(Lorsque le moniteur affiche une image
complètement noire, il se peut que le réglage
automatique de l'écran ne soit pas
opérationnel. Lors de la réalisation d'un
réglage automatique, veiller soit à utiliser le
Modèle de réglage, soit à essayer d'afficher
une image très claire.)

- Il peut ne pas être possible de réaliser un
ajustement correct selon ce qui est affiché sur
l'écran - images animées, commandes MS-DOS,
etc.

Remarque :

- Si le mode d'affichage de l'ordinateur utilisé est
réglé sur 65K couleurs, il est possible de voir
différents niveaux de couleurs dans chaque mire
de couleurs ou il se peut que l'échelle de gris ait
l'air colorée. (Ceci est dû aux caractéristiques
techniques du signal d'entrée ; il ne s'agit pas
d'un dysfonctionnement.)

64

Réglage de l'image du moniteur (avec un signal analogique)

Réglage manuel de l'image

Des réglages peuvent être effectués au moyen du
menu du moniteur actif (OSD) proposé.

Affichage à l'écran pour le réglage

Si l'on se trouve sous un environnement Windows,
ouvrir le Modèle de réglage se trouvant sur le
disque utilitaire. (p.64)
Si le système utilisé ne se trouve pas sous un
environnement Windows, il est impossible d'utiliser
le Modèle de réglage. C'est pourquoi il s'agit
d'afficher une image rendant la totalité de l'écran
clair et de régler celui-ci en inspectant visuellement
sa nuance réelle.
Ce chapitre aborde la procédure de réglage de
l'écran au moyen du Modèle de réglage (pour
Windows).

Comment procéder aux réglages

1. Appuyer sur le bouton MENU.
Le menu ADJUSTMENT s'affiche.
(Exemple : Ecran affiché sur le modèle LL-T17D4)

Menu ADJUSTMENT (REGLAGE)

MANUAL : Les options individuelles du menu

sont réglées manuellement.

AUTO : Chaque option du menu est réglée

automatiquement.

Remarques :

- Appuyer sur le bouton

- Pour choisir une option du menu : Bouton / MODE

- Pour passer au menu suivant : Bouton MENU

CLOCK (HORLOGE)

L'illustration suivante montre comment le réglage
doit s'opérer de manière à ce que le scintillement

vertical soit minimisé. (Boutons

pour sélectionner [AUT O].

)

EnglishDeutschFrançaisItalianoEspañolEnglish

A ce moment des options de menu peuvent être
réglées.
À chaque fois que le bouton MENU est appuyé,
le menu suivant est sélectionné. (le menu
ADJUSTMENT → GAIN CONTROL → WHITE
BALANCE→ MODE SELECT → OSD disparaît)

Remarques :

- Le menu OSD disparaît automatiquement
environ 30 secondes après la dernière
commande.

- L'écran Menu OSD montré en exemple provient
du modèle LL-T17D4.

Scintillement vertical

PHASE

L'illustration suivante montre comment le réglage
doit s'opérer de manière à ce que le scintillement
horizontal soit minimisé. (Boutons )

Remarque :

- Les réglages de [PHASE] ne doivent être
effectués qu'après avoir réglé [CLOCK]
correctement.

Scintillement horizontal

H-POS (positionnement horizontal) et V-POS
(positionnement vertical)

Pour centrer le Modèle de réglage dans les limites
de l'écran du moniteur, régler les valeurs gauche
et droite (H-POS) ainsi que les valeurs haut et bas

(V -POS). (Boutons )

Cadre de l'écran

Modèle

de réglage

65

Réglage de l'image du moniteur (avec un signal analogique)

Menu GAIN CONTROL
(REGLAGE DES COULEURS)

MANUAL : Les options individuelles du menu

sont réglées manuellement.

AUTO : Chaque option du menu est

automatiquement réglée via la fonction
de Auto Gain Control*.

Remarques :

- Appuyer sur le bouton
[AUTO].

- Pour choisir une option du menu : Bouton / MODE

- Pour passer au menu suivant : Bouton MENU

* Fonction de réglage automatique des couleurs

- La commande du réglage automatique des
couleurs ajuste le contraste et le niveau de noir
en se basant sur la couleur la plus claire et la
plus foncée de l'image diffusée. Si le Modèle de
réglage n'est pas utilisé, il est nécessaire de
préserver une zone de noir et une zone de blanc
d'au moins 5 x 5 mm sur l'écran, car les réglages
sont impossibles à effectuer sans ces zones.

- Si le signal émis par l'ordinateur est composite
sync ou sync sur vert, le réglage automatique ne
peut être exécuté. Exécuter un réglage manuel.

- Si [OUT OF ADJUST] est affiché, effectuer un
réglage manuel.

BLACK LEVEL

La luminosité totale du moniteur peut être réglée
tout en visualisant le modèle de couleurs.

(Boutons )

CONTRAST

Tout en visualisant le modèle de couleurs, des
réglages peuvent être effectués de manière à ce
que toutes les gradations apparaissent.

(Boutons )

pour sélectionner

Modèle de couleurs

Menu WHITE BALANCE
(EQUILIBRE DU BLANC)

Remarques :

- En ce qui concerne les paramètres autres que
les [STD], toutes les gradations ne peuvent pas
être affichées. Pour afficher toutes les
gradations, définir le paramètre sur [STD].

- Si [DISPLAY MODE] est réglé sur [sRGB] ou
[VIVID], il n'est pas possible de sélectionner un
réglage autre que [STD].

- Utiliser les boutons pour sélectionner
[COOL], [·], [STD], [·], [WARM] ou [USER].

- Le fait de sélectionner [USER], permettra
d'afficher les valeurs de réglage pour
[R-CONTRAST], [G-CONTRAST] et
[B-CONTRAST], afin de pouvoir effectuer des
réglages fins.

- Utiliser le bouton / MODE pour sélectionner
[R-CONTRAST], [G-CONTRAST] et
[B-CONTRAST].

- Pour passer au menu suivant : Bouton MENU

COOL ....... Nuance de couleur plus bleutée que la

couleur standard

• ............. Nuance de couleur légèrement plus

bleutée que la couleur standard

STD .......... Paramètre standard de nuance de

couleurs

• ............. Nuance de couleur légèrement plus

rougeâtre que la couleur standard

WARM ...... Nuance de couleur plus rougeâtre que

la couleur standard

USER

R-CONTRAST.........bouton

bouton pour le rouge

G-CONTRAST.........bouton

bouton

B-CONTRAST .........bouton

bouton

pour le bleu-vert
pour le violet

pour le vert
pour le jaune
pour le bleu

66

Réglage de l'image du moniteur (avec un signal analogique)

Menu MODE SELECT
(SELECTION DU MODE)

Remarques :

- En fonction de la résolution du signal d'entrée,
même si les options peuvent être sélectionnées,
l'affichage ne peut pas être modifié.

- Pour choisir une option du menu : Bouton

- Lorsque le réglage est terminé : Bouton MENU

OSD H-POSITION (positionnement horizontal OSD)

Le positionnement du menu OSD peut être modifié
vers la gauche et vers la droite.
(Boutons

OSD V-POSITION (positionnement vertical OSD)

Le positionnement du menu OSD peut être modifié
vers le haut et vers le bas. (Boutons )

)

/ MODE

EnglishDeutschFrançaisItalianoEspañolEnglish

SCALING (Niveau de cadrage)

La netteté de l'image peut être réglée.
(Boutons

Remarque :

- Lorsque le mode d'affichage est réglé à un
niveau inférieur à 1280 x 1024 pixels, l'image
est étendue de manière à couvrir la totalité de
l'écran (c'est-à-dire que le rapport latéral de
l'image peut être modifié).

400 LINES (degré de résolution)

Il est possible d'utiliser une résolution horizontale
d'écran de 400 lignes lors de la saisie de texte US,
etc. (Boutons

640 : Mode 640 x 400 points
720 : Mode 720 x 400 points

Remarque :

- Étant donné que la résolution du signal d'entrée
pour les moniteurs autres que les 400 lignes se
règle automatiquement, il n'y a aucune raison
de la définir.

LANGUAGE (LANGUE)

Il est possible de choisir la langue d'affichage du
menu OSD.

1. Appuyer sur le bouton
Le Menu du choix de la langue sera affiché sur
l'écran du moniteur.

2. Utiliser le bouton
langue.

3. Appuyer sur le bouton MENU.
Le menu de sélection de la langue d'affichage
disparaîtra.

)

)

(saisie de texte US, etc.)

.

/ MODE pour choisir la

67

Réglage de l'image du moniteur (avec un signal numérique) [LL-T17D4]

Des réglages peuvent être effectués au moyen du
menu interactif (OSD) proposé.

Affichage à l'écran pour le réglage

Si l'on se trouve sous un environnement Windows,
ouvrir le Modèle de réglage se trouvant sur le
disque utilitaire. (p.64)
Si le système utilisé ne se trouve pas sous un
environnement Windows, il est impossible
d'utiliser le Modèle de Réglage. C'est pourquoi il
s'agit d'afficher une image rendant la totalité de
l'écran clair et de régler celui-ci en inspectant
visuellement sa nuance réelle.
Ce chapitre aborde la procédure de réglage de
l'écran au moyen du Modèle de réglage (pour
Windows).

Comment procéder aux réglages

1. Appuyez sur le bouton MENU 3 fois.
Le menu WHITE BALANCE s'affiche.

À ce stade, les options principales du menu
peuvent être réglées.
À chaque fois que le bouton MENU est appuyé,
le menu suivant est sélectionné. (Le menu
WHITE BALANCE → MODE SELECT → le menu
OSD disparaît)

Remarques :

- Comme lorsqu'un raccordement analogique est
effectué, le Menu ADJUSTMENT et le Menu
GAIN CONTROL sont affichés. Cependant, vous
n'avez pas besoin de régler ces articles.

- Le menu OSD disparaît automatiquement
environ 30 secondes après la dernière
commande.

Menu WHITE BALANCE
(EQUILIBRE DU BLANC)

Remarques :

- En ce qui concerne les paramètres autres que
les [STD], toutes les gradations ne peuvent pas
être affichées. Pour afficher toutes les
gradations, définir le paramètre sur [STD].

- Si [DISPLA Y MODE] est réglé sur [OFFICE],
[sRGB] ou [VIVID], il n'est pas possible de
sélectionner un réglage autre que [STD].

- Utiliser les boutons pour sélectionner
[COOL], [·], [STD], [·], [WARM] ou [USER].

- Le fait de sélectionner [USER], permettra
d'afficher les valeurs de réglage pour
[R-CONTRAST], [G-CONTRAST] et
[B-CONTRAST], afin de pouvoir effectuer des
réglages fins.

- Utiliser le bouton / MODE pour sélectionner
[R-CONTRAST], [G-CONTRAST] et
[B-CONTRAST].

- Pour passer au menu suivant : Bouton MENU

COOL ....... Nuance de couleur plus bleutée que la

couleur standard

• ............. Nu ance de couleur légè rement plus

bleutée que la couleur standard

STD .......... Paramètre standard de nuance de

couleurs

• ............. Nu ance de couleur légè rement plus

rougeâtre que la couleur standard

WARM ...... Nuance de couleur plus rougeâtre que

la couleur standard

USER

R-CONTRAST.........bouton

bouton pour le rouge

G-CONTRAST.........bouton

bouton

B-CONTRAST .........bouton

bouton

pour le bleu-vert
pour le violet

pour le vert
pour le jaune
pour le bleu

68

Réglage de l'image du moniteur (avec un signal numérique) [LL-T17D4]

Menu MODE SELECT
(SELECTION DU MODE)

Remarques :

- Pour choisir une option du menu : Bouton / MODE

- Lorsque le réglage est terminé : Bouton MENU

OSD H-POSITION (positionnement horizontal OSD)

Le positionnement du menu OSD peut être modifié
vers la gauche et vers la droite.

(Boutons )

OSD V-POSITION (positionnement vertical OSD)

Le positionnement du menu OSD peut être modifié
vers le haut et vers le bas. (Boutons )

SCALING (Niveau de cadrage)

La netteté de l'image peut être réglée.
(Boutons )

Remarque :

- Lorsque le mode d'affichage est réglé à un
niveau inférieur à 1280 x 1024 pixels, l'image
est étendue de manière à couvrir la totalité de
l'écran (c'est-à-dire que le rapport latéral de
l'image peut être modifié).

EnglishDeutschFrançaisItalianoEspañolEnglish

400 LINES (degré de résolution)

Aucun réglage n'est nécessaire.

LANGUAGE (LANGUE)

Il est possible de choisir la langue d'affichage du
menu OSD.

1. Appuyer sur le bouton
Le Menu du choix de la langue sera affiché sur
l'écran du moniteur.

2. Utiliser le bouton / MODE pour choisir la
langue.

3. Appuyer sur le bouton MENU.
Le menu de sélection de la langue d'affichage
disparaîtra.

.

69

Entretien et réparation du moniteur

Entretien du moniteur

Toujours débrancher la prise de l'alimentation
murale en CA lors du nettoyage du moniteur.

Châssis et panneau de réglage

Utiliser un chiffon doux et sec pour éliminer la
poussière du chassis et du panneau de réglage.
Si le chassis et le panneau de commande
s'avèrent vraiment sales, imbiber le chiffon doux
avec un détergent neutre, le tordre et éliminer les
saletés.

Dalle LCD

Utiliser un chiffon doux et sec pour éliminer la
poussière de la surface de la dalle du moniteur.
(Un chiffon doux tel qu'une gaze utilisée pour le
nettoyage des lentilles est idéal.)

ATTENTION !

- Ne jamais utiliser de dissolvant, d'essence,
d'alcool, de nettoyant pour vitre, etc. car ceux-ci
peuvent décolorer ou altérer le moniteur.

- Ne jamais frotter le moniteur avec des matériaux
durs ni appliquer sur le moniteur des pressions
excessives car celui-ci peut laisser des marques
ou entraîner des dysfonctionnements.

Stockage

Si le moniteur devait ne pas être utilisé pendant
une période de temps prolongée, s'assurer que la
prise d'alimentation est débranchée de la prise
secteur murale.

ATTENTION !

- Ne pas laisser le moniteur en contact avec des
objets en caoutchouc ou en plastique pendant
des périodes de temps prolongées car ceux-ci
peuvent décolorer ou altérer le moniteur.

Dépannage

Si le moniteur est jugé défectueux, vérifier les
points suivants avant de l'emmener en réparation.
Si après cela, il ne fonctionne toujours pas
correctement, contacter le magasin où il a été
acheté ou votre réparateur agréé Sharp le plus
proche.

Les lampes de rétroéclairage du moniteur ont
une durée de vie limitée.

- Si l'écran du moniteur s'assombrit, s'il scintille
constamment ou ne s'éclaire plus, il peut
s'avérer nécessaire de remplacer la lampe de
rétroéclairage. Se renseigner auprès du
revendeur ou du réparateur agréé Sharp le
plus proche. (Ne jamais tenter d'effectuer ce
remplacement soi-même.)

- Au début de l'utilisation, en raison de la
conception des lampes de rétroéclairage, il se
peut que l'écran scintille. (Il ne s'agit pas d'un
dysfonctionnement.) Si cela se produit,
essayer d'abord d'éteindre et de rallumer le
moniteur.

Aucune image n'apparaît à l'écran du moniteur

(la diode d'alimentation ne s'éclaire pas).

- le cordon d'alimentation est-il branché
correctement? (p.60)

Aucune image n'apparaît à l'écran du moniteur

(la diode est éclairée).

- L'ordinateur est-il branché correctement? (p.59)

- L'ordinateur est-il sous tension?

- Si le modèle LL-T17D4 est utilisé, confirmez que
la borne d'entrée du signal est sélectionnée
correctement. (p.61)

- La fréquence du signal de l'ordinateur
correspond-elle aux caractéristiques techniques
du moniteur? (p.72)

- L'ordinateur est-il en mode d'économie
d'énergie?

Les boutons de commande ne fonctionnent pas.

- Le verrouillage est-il actif? (p.62)

L'image est déformée.

- La fréquence du signal de l'ordinateur
correspond-elle aux caractéristiques techniques
du moniteur? (p.72)

- Si vous utilisez le signal analogique, effectuez le
réglage automatique de l'image. (p.64)

- Si vous pouvez modifier la fréquence de
rafraîchissement de l'ordinateur utilisé,
choisissez une valeur plus basse. (p.72)

Aucun son n'est émis par les haut-parleurs.

- Le câble audio est-il raccordé correctement?
(p.60)

- Exécutez la procédure de réglage du volume.
(p.63)

- Les casques audio sont-ils branchés?

- Aucun son ne sort des haut-parleurs quand le
moniteur est en mode d'économie d'énergie.

70

Caractéristiques techniques

Caractéristiques techniques du produit

Nom du modèle

LL-T17A4-H (Ivoire)/LL-T17A4-B (Noir)
LL-T17D4-H (Ivoire)/LL-T17D4-B (Noir)

Moniteur LCD

43 cm en diagonale
Module TFT à cristaux liquides

Résolution (max.)

SXGA 1280 x 1024 pixels

Couleurs affichables (max.)

Approx. 16,19 millions de couleurs (6 bit + FRC)

Luminosité (max.)

250 cd/m

2

Définition

0,264(H) x 0,264(V) mm

Rapport de contraste

430 : 1

Angle de visibilité

Gauche-droite : 170° ; Haut-bas : 150°
(Rapport de contraste > 5)

Surface d'affichage

Horizontal : 337,9 mm x Vertical : 270,3 mm

Signal vidéo

[LL-T17A4]
Analogique RVB (0,7 Vp-p) [75 Ω]
[LL-T17D4]
Analogique : Analogique RVB (0,7 Vp-p) [75Ω]
Numérique: DVI standard basé sur 1.0

Signal sync.

Sync individuel (niveau TTL : +/-), type Sync
On green, Composite Sync (niveau TTL : +/-)

Compensation d'extension

Redimensionnement numérique (Élargissement
de VGA/SVGA/XGA, etc. à la taille plein écran.)

Plug & Play

VESA : DDC2B compatible

Gestion de l'alimentation

[LL-T17A4] VESA : basé sur le DPMS
[LL-T17D4] VESA : basé sur le DPMS

DVI : basé sur le DMPM

Sortie des haut-parleurs

1 W + 1 W

Raccordement entrées vidéo

[LL-T17A4]
Mini D-sub 15 broches sur 3 rangées
[LL-T17D4]
Analogique : Mini D-sub 15 broches sur 3 rangées
Numérique/Analogique : 29 broches DVI-I

Fiche audio

Mini-prise stéréo

Fiche pour casque audio

Mini-prise stéréo

Inclinaison du moniteur

Vers le haut approx. 0 - 20°
Vers le bas approx. 0 - 5°

Rotation du moniteur

Approx. 90° de gauche à droite (de type platine
tournante)

Alimentation

CA100 - 240 V, 50/60 Hz

Température recommandée du lieu d'utilisation

5 - 35°C

Consommation d'électricité

[LL-T17A4]
33 W (Sans entrée audio)
(36 W Maximum, 1,6 W en mode économie
d'énergie)
[LL-T17D4]
35 W (Sans entrée audio)
(38 W Maximum, 1,6 W en mode économie
d'énergie)

Dimensions (L x P x H)

Approx. 381 mm x 222 mm x 365 - 412 mm

Poids

Approx. 6,3 kg (approx. 4,1 kg sans le support)
(A l'exception du câble de signal.)

Dimensions (Unités : mm)

381

365

321

412

202

- Câble de signal analogique : approx. 1,8 m

- Câble audio : approx. 1,8 m
[LL-T17D4]

- Câble de signal numérique, NL-C04J (à

acheter séparément) : approx. 2,0 m

- Câble de signal analogique, NL-C02E (à

acheter séparément) : approx. 2,0 m

71

EnglishDeutschFrançaisItalianoEspañolEnglish

68

222

Caractéristiques techniques

Fréquences des signaux (analogique)

Mode affichage

VESA

Saisie de texte US

Série
Macintosh

Série Sun
Ultra

Hsync Vsync

Bande

passante

- La résolution recommandée est 1280 x 1024.

- Toutes les fréquences sont non entrelacées.

- Les fréquences pour les séries Macintosh et Sun
Ultra sont des valeurs de référence. Pour le
raccordement, un autre adaptateur (en vente
dans le commerce) peut être nécessaire.

- Si le moniteur reçoit des signaux de fréquence
non compatibles, le message [OUT OF TIMING]
apparaîtra. Suivre le mode d'emploi de
l'ordinateur utilisé pour régler la fréquence de
manière à ce qu'elle soit compatible avec le
moniteur.

- Si le moniteur ne reçoit pas de signal de
fréquence (signal de synchronisation), le
message [NO SIGNAL] apparaîtra.

Fréquences des signaux (numérique) [LL-T17D4]

Mode affichage

VESA

Saisie de texte US

Hsync

Vsync

Bande

passante

- La résolution recommandée est 1280 x 1024.

- Toutes les fréquences sont non entrelacées.

- Un ordinateur avec une borne de sortie
conforme DVI (broche DVI-D24 ou DVI-I29) et
avec une capacité de sortie SXGA peut être
raccordé ici. (Selon le type d'ordinateur
raccordé, l'affichage peut ne pas fonctionner
correctement.)

- Si le moniteur reçoit des signaux de fréquence
non compatibles, le message [OUT OF TIMING]
apparaîtra. Suivre le mode d'emploi de
l'ordinateur utilisé pour régler la fréquence de
manière à ce qu'elle soit compatible avec le
moniteur.

- Si le moniteur ne reçoit pas de signal de
fréquence (signal de synchronisation), le
message [NO SIGNAL] apparaîtra.

72

Caractéristiques techniques

La broche du connecteur d'entrée du
signal analogique

(Mini connecteur de type D-sub 15 broches)

N° Fonction

1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 GND
5 GND
6

Pour mise à la terre du signal vidéo rouge

7

Pour mise à la terre du signal vidéo vert

8

Pour mise à la terre du signal vidéo bleu

9 +5V
10 GND
11 GND
12 Données DDC
13 Pour entrée signal H-sync.
14 Pour entrée signal V-sync.
15 Horloge DDC

La broche du connecteur d'entrée DVI-I
[LL-T17D4]

(Connecteur DVI-I à 29 broches)

C2

C1

1 765432 8
9

17 23

N° Fonction N° Fonction

1 TMDS données 2- 16
2 TMDS données 2+ 17 TMDS données 0­3 Ecran TMDS data 2/4 18 TMDS données 0+
4 N.C. 19 Ecran TMDS data 0/5
5 N.C. 20 N.C.
6 DDC horloge 21 N.C.
7 DDC données 22 Ecran horloge TMDS

Signal analogique synchronisé

8 23 Horloge TMDS +

verticalement

9 TMDS données 1- 24 Horloge TMDS ­10 TMDS données 1+ C1
11 Ecran TMDS data 1/3 C2
12 N.C. C3
13 N.C. C4
14 +5V C5 GND analogique
15 GND

151413121110 16

21201918 24

22

C5

C4

C3

Détection de surchauffe de la
prise

Signal analogique d'image rouge
Signal analogique d'image vert
Signal analogique d'image bleu

Signal analogique
synchronisé horizontalement

Gestion de l'alimentation

Le modèle LL-T17A4 est basé sur le système
VESA DPMS. Le modèle LL-T17D4 est basé sur
les deux systèmes VESA DPMS et DVI DMPM.
Pour activer la fonction de gestion de
l'alimentation du moniteur, la carte vidéo et
l'ordinateur utilisés doivent aussi être conformes à
la norme VESA DPMS ou à la norme DVI DMPM.

DPMS : Display Power Management Signalling

Mode DPMS Ecr an

Activé Affichage activé Oui Oui

En veille

Affichage

Suspendu désactivé Oui Non
Désactivé Non Non

Consommation

électrique

36 W*

38 W**

1,6 W

H-sync V-sync

Non Oui

*LL-T17A4

**LL-T17D4

DMPM : Digital Monitor P ower Management [LL-T17D4]

Mode DMPM Ecr an

Activé Affichage activé 38 W
Désactivé

Affichage désactivé

Consommation

électrique

1,6 W

DDC (Plug & Play)

Ce moniteur supporte la nor me VESA DDC
(Display Data Channel).
Le DDC est une norme de signal servant à
exécuter les fonctions Plug & Play sur un moniteur
ou un ordinateur. Il transfère des informations telles
que le degré de résolution entre le moniteur et
l'ordinateur. Il est possible d'utiliser cette fonction si
l'ordinateur utilisé est conforme à la norme DDC et
s'il est réglé de manière à pourvoir détecté un
moniteur Plug & Play.
Il existe de nombreuses variétés de DDC en raison
des différences entre les systèmes. Ce moniteur
fonctionne selon les DDC2B.

73

EnglishDeutschFrançaisItalianoEspañolEnglish

Installation des fichiers relatifs au paramétrage du

moniteur et au profil ICC (Pour Windows)

En fonction du type d'ordinateur ou du système
d'exploitation, il peut parfois s'avérer nécessaire
d'utiliser l'ordinateur pour consulter les paramètres
relatifs à la configuration du moniteur. Si c'est le
cas, il convient de procéder comme suit pour
installer sur l'ordinateur les fichiers relatifs à la
configuration du moniteur. (Le nom des
commandes et les procédures peuvent varier en
fonction du type d'ordinateur ou du système
d'exploitation. Veiller à suivre le propre mode
d'emploi de l'ordinateur tout en lisant ce qui suit.)

A propos du profil ICC

Le profil ICC (International Color Consortium) est
un fichier qui décrit les caractéristiques de
l'affichage des couleurs du moniteur LCD.
L'utilisation d'une application compatible avec un
profil ICC permet de réaliser un affichage très
fidèle des couleurs.

- Windows 98/2000/Me/XP utilisent tous les trois le
profil ICC.

- Lors de l'installation de Windows 98/2000/Me/XP
(décrite ci-après), le profil ICC s'installe
également. Si l'on veut uniquement installer le
profil ICC, il faut se reporter à la section
Installation du profil ICC à la page 76.

- Avec un profil ICC, régler [DISPLAY MODE] sur
[STD] ou [OFFICE], et régler [WHITE BALANCE]
sur [STD].

Pour Windows 95

Installation des fichiers relatifs au paramétrage du
moniteur sous Windows 95. Les messages
Windows mentionnés dans le mode d'emploi
suivant se réfèrent à la version anglaise de
Windows.
Les explications qui suivent considèrent que le
lecteur de CD-ROM est le "lecteur D".

1. Placer le CD-ROM d'accessoires dans le

lecteur de CD-ROM de l'ordinateur.

2. Cliquer sur le bouton [Start]. Dans le menu

[Settings], choisir l'option [Control Panel].

3. Double-cliquer sur [Display].

4. Cliquer sur [Settings], sur [Advanced

Properties], et sur [Monitor], et enfin sur
[Change].

5. Cliquer sur [Have disk], confirmer que le [Copy

manufacturer's files from:] est [D:] et ensuite
cliquer sur [OK].

6. Confirmer la sélection des caractéristiques du

moniteur et ensuite cliquer sur [OK].

7. S'assurer que le moniteur affiche une image,

ensuite cliquer sur [Apply].

8. Cliquer sur [OK] et refermer la fenêtre.

Pour Windows 98

Installation des fichiers relatifs au paramétrage du
moniteur sous Windows 98, et au réglage du profil
ICC du moniteur en tant que valeur par défaut. Les
messages Windows mentionnés dans le mode
d'emploi suivant se réfèrent à la version anglaise
de Windows.
Les explications qui suivent considèrent que le
lecteur de CD-ROM est le "lecteur D".

Si la boîte de dialogue "Add New Hardware
Wizard" est affichée :

1. Placer le CD-ROM d'accessoires dans le
lecteur de CD-ROM de l'ordinateur.

2. Cliquer sur [Next].

3. Cocher la case [Display a list of all the drivers
in a specific location, so you can select the
driver you want.], ensuite cliquer sur [Next].

4. Lorsque [Models] apparaît, cliquer sur [Have
disk], confirmer que le [Copy manufacturer's
files from:] est [D:] et ensuite cliquer sur [OK].

5. Confirmer la sélection des caractéristiques du
moniteur et ensuite cliquer sur [Next], [Next] et
[Finish]. Si la boîte de dialogue "Add New
Hardware Wizard" apparaît, répéter les
commandes d'installation à partir du point 2.

Si la boîte de dialogue "Add New Hardware
Wizard" n'est pas affichée :

1. Placer le CD-ROM d'accessoires dans le
lecteur de CD-ROM de l'ordinateur.

2. Cliquer sur le bouton [Start]. Dans le menu
[Settings], choisir l'option [Control Panel].

3. Double-cliquer sur [Display].

4. Cliquer sur [Settings], sur [Advanced], et sur
[Monitor].

5. Dans [Options], cocher [Automatically detect
Plug & Play monitors] et cliquer sur [Change].

6. Cliquer sur [Next].

7. Cocher la case [Display a list of all the drivers
in a specific location, so you can select the
driver you want.], ensuite cliquer sur [Next].

8. Lorsque [Models] apparaît, cliquer sur [Have
disk], confirmer que le [Copy manufacturer's
files from:] est [D:] et ensuite cliquer sur [OK].

9. Confirmer la sélection des caractéristiques du
moniteur et ensuite cliquer sur [Next], [Next] et
[Finish].

10.S'assurer que le moniteur diffuse une image,
ensuite cliquer sur [Apply].

11.Cliquer sur [OK] et refer mer la fenêtre.

74

Installation des fichiers relatifs au paramétrage du moniteur et

au profil ICC (Pour Windows)

Pour Windows 2000

Installation des fichiers relatifs au paramétrage du
moniteur sous Windows 2000, et au réglage du
profil ICC du moniteur en tant que valeur par
défaut. Les messages Windows mentionnés dans
le mode d'emploi suivant se réfèrent à la version
anglaise de Windows.
Les explications qui suivent considèrent que le
lecteur de CD-ROM est le "lecteur D".

1. Placer le CD-ROM d'accessoires dans le
lecteur de CD-ROM de l'ordinateur.

2. Cliquer sur le bouton [Start]. Dans le menu
[Settings], choisir l'option [Control Panel].

3. Double-cliquer sur [Display].

4. Cliquer sur [Settings], sur [Advanced], et sur
[Monitor].

5. Cliquer sur [Properties], sur [Driver], et sur
[Update Driver].

6. Lorsque [Upgrade Device Driver Wizard]
apparaît, cliquer sur [Next].

7. Cocher la case [Display a list of the known
drivers for this device so that I can choose a
specific driver] et cliquer sur [Next].

8. Lorsque [Models] apparaît, cliquer sur [Have
disk], et s'assurer que [Copy manufacturer's
files from:] est [D:] et cliquer sur [OK].

9. Sélectionner le moniteur dans la liste
déroulante et cliquer sur [Next].

10.Cliquer sur [Next], s'assurer que le nom du
moniteur apparaît dans l'écran et cliquer sur
[Finish]. Si [The Digital Signature Not Found]
apparaît, cliquer [Yes].

11.Cliquer sur [Close].

12.Cliquer sur [OK] et refer mer la fenêtre.

Pour Windows Me

Installation des fichiers relatifs au paramétrage du
moniteur sous Windows Me, et au réglage du profil
ICC du moniteur en tant que valeur par défaut. Les
messages Windows mentionnés dans le mode
d'emploi suivant se réfèrent à la version anglaise
de Windows.
Les explications qui suivent considèrent que le
lecteur de CD-ROM est le "lecteur D".

Si la boîte de dialogue "Add New Hardware
Wizard" est apparue :

1. Placer le CD-ROM d'accessoires dans le
lecteur de CD-ROM de l'ordinateur.

2. Cocher la case [Specify the location of the
driver [Advanced]] et cliquer [Next].

3. Cocher la case [Display a list of all the drivers
in a specific location, so you can select the
driver you want.], ensuite cliquer sur [Next].

4. Lorsque [Models] apparaît, cliquer sur [Have
disk], et s'assurer que [Copy manufacturer's
files from:] est [D:] et cliquer sur [OK].

5. Sélectionner les caractéristiques du moniteur
dans la liste et ensuite cliquer sur [Next], [Next]
et [Finish]. Si la boîte de dialogue "Add New
Hardware Wizard" apparaît, répéter les
commandes d'installation à partir du point 2.

Si la boîte de dialogue "Add New Hardware
Wizard" n'est pas apparue :

1. Placer le CD-ROM d'accessoires dans le
lecteur de CD-ROM de l'ordinateur.

2. Cliquer sur le bouton [Start]. Dans le menu
[Settings], choisir l'option [Control Panel].

3. Double-cliquer sur [Display].

4. Cliquer sur [Settings], sur [Advanced], et sur
[Monitor].

5. Dans [Options], cocher [Automatically detect
Plug & Play monitors] et cliquer sur [Change].

6. Cocher la case [Specify the location of the
driver [Advanced]] et cliquer sur [Next].

7. Cocher la case [Display a list of all the drivers
in a specific location, so you can select the
driver you want.] et cliquer sur [Next].

8. Lorsque [Models] apparaît, cliquer sur [Have
disk], et s'assurer que [Copy manufacturer's
files from:] est [D:] et cliquer sur [OK].

9. Sélectionner les caractéristiques du moniteur et
ensuite cliquer sur [Next], [Next] et [Finish].

10.S'assurer que les caractér istiques du moniteur
sont affichés, ensuite cliquer sur [Apply].

11.Cliquer sur [OK] et refer mer la fenêtre.

EnglishDeutschFrançaisItalianoEspañolEnglish

75

Installation des fichiers relatifs au paramétrage du moniteur et

au profil ICC (Pour Windows)

Pour Windows XP

Installation des fichiers relatifs au paramétrage du
moniteur sous Windows XP, et au réglage du profil
ICC du moniteur en tant que valeur par défaut. Les
messages Windows mentionnés dans le mode
d'emploi suivant se réfèrent à la version anglaise
de Windows.
Les explications qui suivent considèrent que le
lecteur de CD-ROM est le "lecteur D".

1. Placer le CD-ROM d'accessoires dans le
lecteur de CD-ROM de l'ordinateur.

2. Cliquer sur le bouton [Start]. Sélectionner
[Control Panel].

3. Commutation sur "Classic View".

4. Double-cliquer sur [Display].

5. Cliquer sur [Settings], sur [Advanced], et sur
[Monitor].

6. Cliquer sur [Properties], sur [Driver], et sur
[Update Driver].

7. Lorsque [Hardware Update Wizard] apparaît,
cocher la case [Install from a list or specific
location [Advanced]] et cliquer sur [Next].

8. Cocher la case [Don't search. I will choose the
driver to install.] et cliquer sur [Next].

9. Cliquer sur [Have disk], et s'assurer que [Copy
manufacturer's files from:] est [D:] et cliquer sur
[OK].

10.Sélectionner le moniteur dans la liste
déroulante et cliquer sur [Next].
Si [has not passed Windows Logo testing...]
apparaît, cliquer [Continue Anyway].

11.S'assurer que le nom du moniteur apparaît
dans l'écran et cliquer sur [Finish].

12.Cliquer sur [Close].

13.Cliquer sur [OK] et refermer la fenêtre.

Installation du profil ICC

Installation du profil ICC du moniteur. (Si
l'information relative à l'installation a déjà été
installée, alors le profil l'a été également, et il n'est
donc plus nécessaire de l'installer.)
Les messages Windows mentionnés dans le mode
d'emploi suivant se réfèrent à la version anglaise
de Windows.
Les explications qui suivent considèrent que le
lecteur de CD-ROM est le "lecteur D".

1. Placer le CD-ROM d'accessoires dans le
lecteur de CD-ROM de l'ordinateur.

2. Cliquer sur le bouton [Start]. Dans le menu
[Settings], choisir l'option [Control Panel].

3. Double-cliquer sur [Display].

4. Cliquer sur [Settings] et sur [Advanced].

5. Cliquer sur [General] et dans [Compatibility]
sélectionner [Apply the new display setting
without restarting], ensuite cliquer sur [Color
Management].

6. Cliquer sur [Add], et sélectionner CD-ROM
comme emplacement du fichier.

7. Choisir le profile de couleur souhaité et cliquer
sur [Add].

8. Choisir le profil et cliquer sur [Set As Default].

9. Cliquer sur [OK] et refermer la fenêtre.

- Avec un profil ICC, régler [DISPLAY MODE] sur

[STD] ou [OFFICE], et régler [WHITE BALANCE]
sur [STD].

76

Informations sur le profil ColorSync (Pour MacOS)

A propos du profil ColorSync

ColorSync est le système de gestion des couleurs
de Apple Computer et il permet de réaliser les
caractéristiques de l'affichage de couleurs lors
d'une utilisation avec une application compatible.
Un profil ColorSync décrit les caractéristiques de
couleur du moniteur LCD.

Remarques :

- Le profil ColorSync de ce moniteur fonctionne
sous MacOS 8.5 ou version ultérieure.

- Lors de l'utilisation du profil ColorSync, régler
[DISPLA Y MODE] sur [STD] ou [OFFICE], et
régler [WHITE BALANCE] sur [STD].

Configuration du profil ColorSync

Remarques :

- Il est nécessaire que PC Exchange ou File
Exchange soient installés sur votre ordinateur.

- Le nom des commandes et les procédures
peuvent varier en fonction du type d'ordinateur
ou du système d'exploitation. Veiller à suivre le
propre mode d'emploi de l'ordinateur tout en
lisant ce qui suit :

EnglishDeutschFrançaisItalianoEspañolEnglish

1. Placer le CD-ROM d'accessoires dans le lecteur
de CD-ROM de l'ordinateur.

2. Copier le profil utilisé par la disquette de
l'application dans le dossier du profil ColorSync
du dossier système.

3. En utilisant ColorSync sur le panneau de
configuration, choisir le profil souhaité.

77

Instructions relatives à l'installation d'un bras

conforme VESA

Un bras ou un support conforme à la norme VESA
(en vente dans le commerce) peut servir de
support au moniteur.
L'acquisition du bras ou du support est laissée à
l'appréciation du client.

Bras ou supports pouvant être utilisés

Les fixations doivent satisfaire aux points suivants :

- Compatibilité avec la norme VESA

- Subsistance d'un écart d'au moins 100 mm x 100
mm entre les trous des vis présents sur la
section à fixer

- Le bras ou le support ne doit ni tomber ni se
rompre après l'installation du moniteur.

Comment fixer le bras ou le support

- Ne pas courber le câble de manière excessive ni
y ajouter de rallonge car cela peut provoquer un
dysfonctionnement.

- Tout en suivant ces instructions, se reporter aux
instructions relatives à l'installation dans le mode
d'emploi qui accompagne le bras ou le support.

ATTENTION !

- Faites attention de ne pas vous pincer les doigts
entre l'affichage et le support ou de ne pas
laisser tomber le support. Ceci pourrait entraîner
des blessures corporelles.

5. Retirer les six vis et ensuite le support du
moniteur.

Remarques :

- Le support est conçu spécifiquement pour ce
moniteur, ne pas l'utiliser pour un autre
équipement ou à d'autres fins.

- il est conseillé de conserver ensemble les quatre
vis retirées avec le support afin de pouvoir
réutiliser le support en le fixant à l'aide des
quatre vis adaptées. L'utilisation d'autres vis
risque d'endommager le moniteur.

6. Fixer le bras au moniteur à l'aide des quatre vis.

1. Retirer les câbles.

2. Étendre un drap doux sur une surface
horizontale adéquate.

3. Tout en prenant garde de ne pas endommager
le moniteur, déposer avec précautions le
moniteur l'écran tourné vers le bas.

4. Retirer le couvercle.

- Poussez-le tout en appuyant sur les parties

sur les côtés de l'appareil.

Remarque :

- Les vis servant à fixer le bras doivent être de
type M4 d'une longueur de 6 mm à 8 mm
dépassant de la surface à fixer. Utiliser d'autres
types de vis peut provoquer la chute du moniteur
ou un endommagement des pièces internes.

Vis de fixation du bras
Bras

Partie du moniteur à laquelle
vient se fixer le bras

78

127

128

129

130
