MONITOR LCD
LL-T1512W
INSTRUKCJA OBSŁUGI
Opisywane urządzenie jest zgodne z wymogami dyrektyw 89/336/EEC i 73/23/EEC
z uwzględnieniem poprawki 93/68/EEC.
OSTRZEŻENIE!
Żeby zapobiec ryzyku porażenia prądem, przed przystąpieniem do czyszczenia
opisywanego urządzenia należy odłączyć je od sieci elektrycznej.
Gratulacje!
Zakupione urządzenie spełnia wymogi normy TCO’99, dzięki czemu może być one używane w profesjonalnych zastosowaniach. Dzięki dokonanemu wyborowi przyczynili się Państwo do redukcji zanieczyszczenia środowiska oraz dalszego rozwoju urządzeń elektronicznych przyjaznych środowisku.
Dlaczego produkuje się komputery oznaczone jako przyjazne środowisku?
W wielu krajach takie oznaczenia są wykorzystywane w celu nakłonienia producentów do wdrażania
standardów służących ochronie środowiska. Główny problem związany komputerami i innymi urzą-
dzeniami elektronicznymi wynika z użycia szkodliwych substancji w trakcie ich produkcji. Ponieważ
dotychczas nie opracowano satysfakcjonującego sposobu recyklingu większości części urządzeń
elektronicznych, prędzej czy później szkodliwe substancje w nich zawarte przenikają do środowiska.
Jest również wiele innych parametrów charakteryzujących komputery, na przykład poziom zużycia
energii, które są ważne zarówno z punktu widzenia środowiska pracy i środowiska naturalnego. Ponieważ wszystkie źródła energii elektrycznej mają ujemny wpływ na środowisko (np. kwaśne deszcze,
ocieplenie klimatu i odpady radioaktywne), kluczowym zagadnieniem jest oszczędzanie energii.
Urządzenia biurowe pozostają często włączone bez przerwy i z tego powodu zużywają dużo energii
elektrycznej.
Czego dotyczy opisywane oznaczenie?
Oznacza ono, że opisywane urządzenie spełnia wymogi standardu TCO’99 dla komputerów osobistych. Standard ten został opracowany wspólnymi wysiłkami TCO (Szwedzka Konfederacja Zawodowych Pracodawców) Svenska Naturskyddsforeningen (Szwedzkie Towarzystwo Ochrony Przyrody)
oraz Statens Energimyndighet (Szwedzka Narodowa Administracja Energetyki).
Spełnienie wymogów standardu dotyczy wielu aspektów: środowiska, ergonomii, użyteczności, emisji
pól elektrycznych i magnetycznych, zużycia energii oraz bezpieczeństwa elektrycznego i przeciwpożarowego.
Wymogi środowiska naturalnego narzucają pewne ograniczania dotyczące między innymi zawartości
metali ciężkich, substancji przeciwpożarowych z bromem i chlorem, freonów oraz rozpuszczalników
zawierających chlor. Urządzenie musi być przygotowane do recyklingu, a producent jest zobowiązany
do posiadania odpowiednich zezwoleń wymaganych przez państwa, na terenach których działa.
Zgodnie z wymogami związanymi z oszczędzaniem energii komputer oraz jego monitor muszą przechodzić automatycznie na jeden lub kilka poziomów obniżonego zużycia energii po upływie pewnego
czasu od wykonania ostatniej operacji. Czas potrzebny na reaktywację urządzenia nie może być kłopotliwy dla użytkownika.
Urządzenia posiadające znak TCO muszą spełniać ostre wymagania związane z emisją pól elektrycznych i magnetycznych, ergonomią i użytecznością.
Poniżej zawarty jest skrócony opis wymagań spełnianych przez opisywane urządzenie. Pełen zestaw
kryteriów można uzyskać od:
TCO Development
SE-114 94 Stockholm, Szwecja
Fax:+46 8 782 92 07
Email (Internet):development@tco.se
Aktualne informacje na temat produktów ze znakiem TCO’99 można otrzymać przez internet pod adresem: http://www.tco-info.com/
3
Wymogi związane z ochroną środowiska
Substancje przeciwpożarowe
Substancje przeciwpożarowe znajdują się w obwodach drukowanych, kablach, drutach i obudowach.
Mają one na celu zapobiegnięcie lub przynajmniej opóźnienie wybuchu pożaru. Maksymalnie 30 %
części plastikowych komputera może zawierać substancje przeciwpożarowe. Większość substancji
przeciwpożarowych zawiera chlor lub brom albo substancje jest powiązane z grupą innych toksycznych substancji chemicznych - PCB. Podejrzewa się, że zarówno brom, chlor, jak i PCB odkładają się
w organizmach żywych, powodując poważne choroby, prowadzące między innymi do wyniszczenia
gatunków ptaków i ssaków żywiących się rybami. Stwierdzono również obecność substancji przeciw-
pożarowych we krwi ludzkiej i naukowcy obawiają się, że może mieć ono ujemny wpływ na rozwój
płodu.
Norma TCO’99 wymaga, by elementy plastikowe o masie poniżej 25 gramów nie zawierały substancji
przeciwpożarowych zawierających organiczne związki z chlorem lub bromem. Dopuszcza się stosowanie substancji przeciwpożarowych w obwodach drukowanych, ponieważ nie znaleziono do tej pory
innych rozwiązań.
Kadm*
Kadm znajduje się w akumulatorach oraz w niektórych warstwach luminescencyjnych w monitorach.
Kadm powoduje uszkodzenie układu nerwowego oraz jest silnie toksyczny w dużych dawkach. Zgodnie z normą TCO’99 stosowanie kadmu w akumulatorach, warstwach luminescencyjnych oraz innych
urządzeniach elektrycznych jest zakazane.
Nikiel*
Nikiel bywa stosowany w bateriach oraz przełącznikach. Nikiel powoduje uszkodzenie układu nerwowego oraz jest silnie toksyczny w dużych dawkach. Zgodnie z normą TCO’99 stosowanie niklu
w bateriach, warstwach luminescencyjnych oraz innych urządzeniach elektrycznych jest zakazane.
Zakaz ten nie dotyczy stosowania niklu w systemie podświetlenia w płaskich ekranach, ponieważ do
tej pory nie znaleziono żadnej alternatywy. Zakaz ten zacznie obowiązywać, zaraz po opracowaniu
odpowiedniej alternatywy.
Freon
Zgodnie z normą TCO’99 stosowanie freonu w trakcie produkcji i montażu urządzeń jest zakazane.
Freon stosuje się czasami przy czyszczeniu obwodów drukowanych. Jest on niebezpieczny, ponieważ niszcz warstwę ozonową w stratosferze, co prowadzi do zwiększenia promieniowania ultrafioletowego na Ziemi i powoduje zwiększenie ryzyka zachorowania na raka skóry.
Ołów*
Ołów może znajdować się w kineskopach, ekranach, elementach lutowanych i kondensatorach.
Ołów niszczy układ nerwowy i w dużych dawkach prowadzi do ołowicy. Norma TCO’99 dopuszcza
stosowanie ołowiu, ponieważ do tej pory nie znaleziono żadnych rozwiązań alternatywnych.
* Kadm, nikiel i ołów są związkami odkładającymi się w organizmach żywych.
4
Spis treści
Spis treści............................................................................................................................................................... 5
Wskazówki i ostrzeżenia dotyczące bezpieczeństwa ............................................................................................ 6
Ustawienie .......................................................................................................................................................... 6
Kabel zasilający .................................................................................................................................................. 6
Lista akcesoriów ................................................................................................................................................. 6
Uwagi.................................................................................................................................................................. 6
Zasilacz............................................................................................................................................................... 6
Zawartość niniejszej instrukcji ............................................................................................................................ 6
Opis urządzenia ..................................................................................................................................................... 7
Podłączenie oraz włączanie i wyłączanie monitora ............................................................................................... 9
Podłączenie monitora do źródła zasilania (i instalacja cyfrowego kabla sygnałowego) ..................................... 9
Podłączenie monitora do komputera (PC itp.).................................................................................................. 11
Włączanie zasilania .......................................................................................................................................... 12
Przełączanie źródła sygnału ............................................................................................................................. 12
Wyłączanie zasilania ........................................................................................................................................ 1 2
Podłączenie urządzeń USB .............................................................................................................................. 12
Instalacja sterownika i profilu ICC w systemie Windows .................................................................................. 13
Instalacja w Windows 95 .................................................................................................................................. 1 3
Instalacja w Windows 98 .................................................................................................................................. 1 3
Instalacja w Windows 2000 .............................................................................................................................. 14
Instalacja w Windows Me ................................................................................................................................. 1 4
Instalacja profilu ICC......................................................................................................................................... 14
Profil ColorSync (MacOS)................................................................................................................................. 15
Regulacja obrazu ................................................................................................................................................. 16
Regulacja podświetlenia ................................................................................................................................... 16
Ustawienie odcieni kolorów .............................................................................................................................. 17
Zabezpieczenie ustawień ................................................................................................................................. 17
Przywracanie wartości fabrycznych ustawieniom w menu ADJUSTMENT...................................................... 17
Regulacja obrazu (sygnał analogowy) ................................................................................................................. 1 8
Automatyczna regulacja obrazu ....................................................................................................................... 1 8
Ręczna regulacja obrazu .................................................................................................................................. 19
Regulacja obrazu (sygnał cyfrowy) ...................................................................................................................... 22
Regulacja obrazu.............................................................................................................................................. 22
Konserwacja i naprawa monitora ......................................................................................................................... 24
Konserwacja ..................................................................................................................................................... 24
Przechowywanie............................................................................................................................................... 24
Rozwiązywanie problemów .............................................................................................................................. 24
Dane techniczne................................................................................................................................................... 25
System zarządzania poborem mocy................................................................................................................. 27
Standard DDC (Plug &Play) ............................................................................................................................. 27
Opis instalacji wspornika standardu VESA .......................................................................................................... 28
5
ani stukać
Wskazówki i ostrzeżenia dotyczące bezpieczeństwa
- W niektórych sytuacjach na wyświetlanym obrazie
mogą być widoczne zmienione punkty lub plamki.
Jest to charakterystyczna właściwość monitorów
LCD i nie świadczy o uszkodzeniu.
- Nie należy pozostawiać włączonego monitora, gdy
widoczny na nim jest stały nieruchomy obraz, ponieważ może to spowodować szybsze zużycie
świecących w danym momencie punktów.
- Przy ustawionym minimalnym poziomie jasności,
wyświetlany obraz może być nieczytelny.
- Jakość sygnału z komputera może mieć wpływ na
jakość wyświetlanego obrazu. Zalecamy używanie
komputerów emitujących sygnał o wysokiej jakości.
- W żadnym przypadku nie wolno wycierać
w ekran używając twardych przedmiotów.
- Firma SHARP nie ponosi żadnej odpowiedzialności
za szkody powstałe podczas korzystania
z opisywanego monitora, oprócz przypadków określonych wymogami prawnymi.
- Monitor i jego akcesoria mogą być poddawane udoskonaleniom bez powiadamiania nabywcy.
Ustawienie
- Nie wolno używać monitora w miejscach źle wentylowanych, zakurzonych, o dużej wilgotności oraz w
pomieszczeniach, w których monitor mógłby być narażony na bezpośredni kontakt z olejem lub jego
oparami, ponieważ mogłoby to spowodować pożar.
- Należy uważać, żeby monitor nie został poddany
działaniu wody lub innych cieczy. Nie wolno wprowadzać do wnętrza monitora spinaczy lub pinezek
ani żadnych innych przedmiotów, ponieważ mogłoby to spowodować pożar lub porażenie prądem
użytkowników.
- Nie wolno ustawiać monitora na niestabilnych
przedmiotach. Nie wolno narażać monitora na
wstrząsy i wibracje. Upadek lub przewrócenie monitora mógłby spowodować jego uszkodzenie.
- Nie wolno ustawiać monitora w miejscach,
w których byłby narażony na działanie intensywnego promieniowania słonecznego lub wysokiej temperatury, ponieważ mogłoby to spowodować pożar.
Kabel zasilający
- Zasilacz należy podłączać bezpośrednio do gniazd-
ka w ścianie. Korzystanie z wtyczek rozdzielczych
może spowodować pożar.
- Należy używać wyłącznie zasilacza dostarczonego
w zestawie. Korzystanie z innego zasilacza może
spowodować pożar.
- Nie wolno niszczyć kabla zasilającego, ustawiać na
nim ciężkich przedmiotów, wyginać lub rozciągać.
Nie wolno używać wtyczek rozdzielczych. Uszkodzenie kabla może spowodować porażenie prądem.
Lista akcesoriów
Należy upewnić się, że wraz z monitorem dostarczone zostały wymienione poniżej akcesoria:
- Monitor (1)
- Zasilacz (NL-A56J) (1)
- Kabel USB
symbol produktu: QCNW-1042MPZZ) (1)
- Dysk ze sterownikiem i programem do konfiguracji
monitora (dla Windows i Macintosha) (1)
- Instrukcja obsługi (1)
Uwagi
- Cyfrowy kabel sygnałowy standardu (DVI-D24 pin -
DVI-D24 pin) jest sprzedawany oddzielnie (symbol
produktu: NL-C01E)
- Zalecamy pozostawienie opakowania, na wypadek,
gdyby monitor musiał zostać przewieziony.
- Właścicielem praw autorskich programu do konfigu-
racji monitora pozostaje firma SHARP. Nie wolno
kopiować go bez zgody.
- Kształty dostarczonych elementów wyposażenia
dodatkowego mogą nieznacznie odbiegać od
kształtów pokazanych na rysunkach w niniejszej instrukcji.
Zasilacz
-
Zasilacza dostarczonego wraz z monitorem nie
należy podłączać do innych urządzeń.
-
Jeśli zasilacz ma pozostawać nieużywany przez
dłuższy czas, należy odłączyć go od sieci elektrycznej.
-
Nie należy ustawiać żadnych przedmiotów na zasilaczu.
-
Nie należy używać zasilacza na wolnym powietrzu.
-
Nie należy naprawiać zasilacza własnoręcznie, jeśli
nie działa on prawidłowo. Wszelkie naprawy należy
zlecać pracownikom autoryzowanego serwisu.
-
Nie wolno demontować obudowy zasilacza.
-
Nie wolno czyścić zasilacza wodą lub mokrą ścier-
ką.
Zawartość niniejszej instrukcji
- W niniejszej instrukcji system operacyjny Microsoft
Windows 2000 jest nazywany [Windows 2000],
Microsoft Windows Millennium [Windows Me],
Microsoft Windows 98 [Windows 98], Microsoft
Windows 95 [Windows oraz 95] a Microsoft Windows w wersji 3.1 [Windows 3.1]. Jeśli nie ma potrzeby podkreślania różnicy pomiędzy tymi systemami użyty jest po prostu termin [Windows].
- Microsoft i Windows są znakami handlowymi firmy
Microsoft Corporation.
- Macintosh jest zarejestrowanym znakiem handlowym Apple Computer, Inc.
6
O
O
O
Opis urządzenia
Widok z przodu
Pulpit sterowniczy
1. Przycisk MENU
Służy do otwierania, wyboru i zamykania menu ekranowego.
2. Przycisk SELECT
Służy do wyboru elementu menu, który ma zostać ustawiony.
3. Przyciski !!!!""""
Gdy menu jest wyświetlone:
Służą do zmniejszania lub zwiększania wartości wybranego parametru.
Gdy menu jest niewidoczne:
Służą do regulacji podświetlenia ekranu.
4. Przycisk (i wskaźnik) POWER
Przyciśnięcie tego przycisku powoduje włączenie zasilania. Wskaźnik świeci na zielono, gdy monitor jest
włączony, lub na pomarańczowo, gdy monitor znajduje się w trybie oszczędzania energii.
5. Przycisk INPUT
Służy do przełączania sygnałów wejściowych (Sygnał analogowy – sygnał DV-I).
6. Przycisk COLOR MODE
Służy do ustawienia odcieni wyświetlanych kolorów.
7. Przycisk BRIGHT
Służy do zmiany intensywności podświetlenia ekranu.
8. Czujnik BRIGHT SENSOR
Ustala intensywność podświetlenia ekranu na podstawie jasności otoczenia.
Regulacja kąta ustawienia monitora
Ostrożnie trzymając monitor za boczne krawędzie
ustaw go pod żądanym kątem.
OSTRZEŻENIE!
Ok. 30
Ok. 45
Ok. 45
Nie wolno naciskać ekranu, ponieważ mogłoby to
spowodować jego uszkodzenie.
7
Opis urządzenia

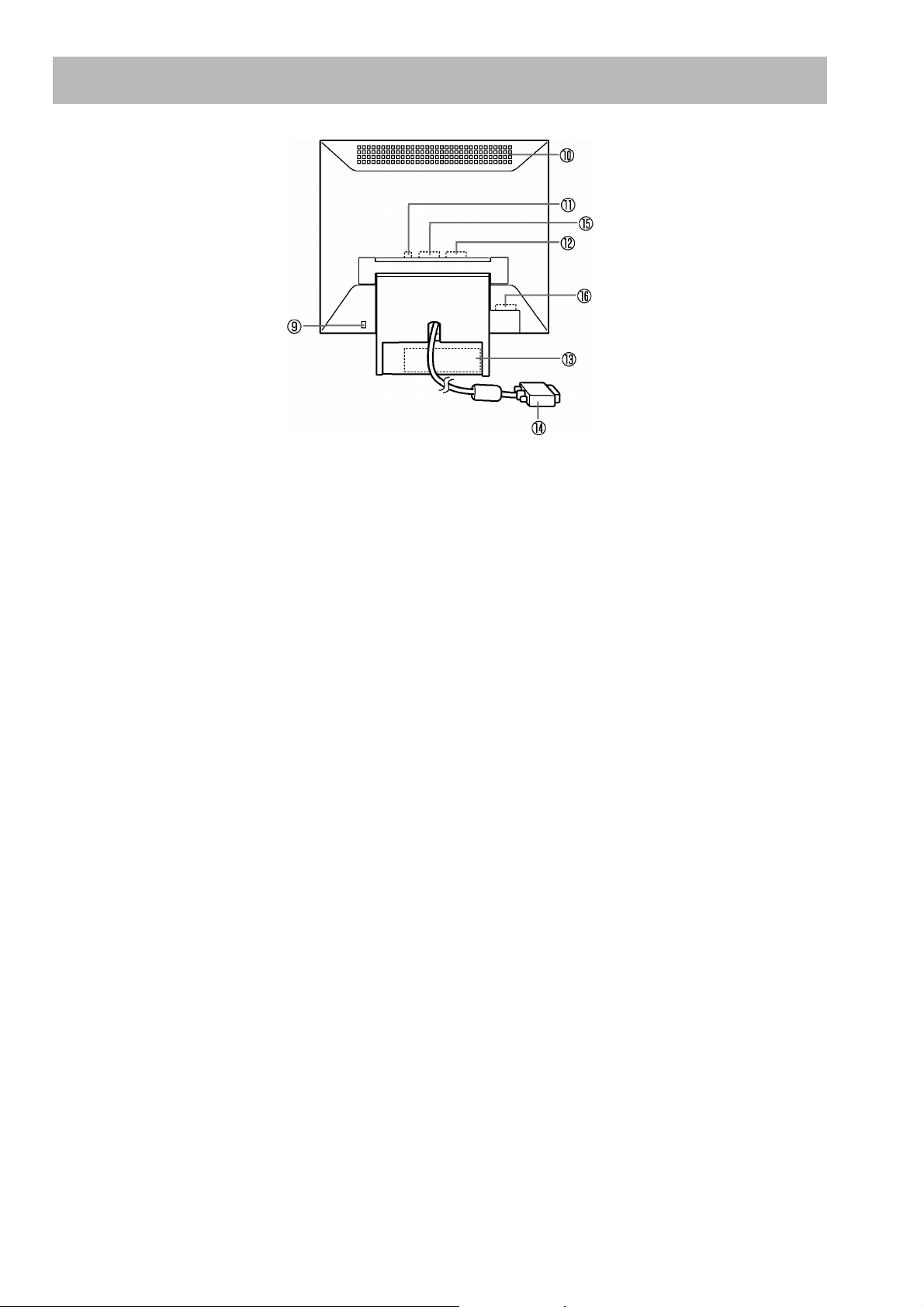

Widok z tyłu
9. Złącze zabezpieczające
Poprzez zamocowanie zabezpieczenia (sprzedawanego oddzielnie) można zabezpieczyć projektor przed
przenoszeniem.
Zabezpieczenie zostało opracowane przez firmę Kensington Micro Saver Security Systems.
10. Otwory wentylacyjne
Tędy odprowadzane jest ciepło.
W żadnym wypadku nie wolno blokować otworów wentylacyjnych, ponieważ mogłoby to doprowadzić do przegrzania wnętrza monitora i spowodować jego uszkodzenie.
11. Gniazdo zasilające
Gniazdo to jest widoczne po zdjęciu pokrywy. Tutaj podłączany jest zasilacz.
12. Gniazdo wejściowe sygnału analogowego
Gniazdo to jest widoczne po zdjęciu pokrywy. W fabryce do tego gniazda podłączany jest analogowy kabel
sygnałowy.
13. Zasilacz
Zasilacz jest montowany pod pokrywą.
14. Analogowy kabel sygnałowy
Służy do podłączenia monitora do komputera.
15. Gniazdo DVI-I
Gniazdo to jest widoczne po zdjęciu pokrywy. Do tego gniazda można podłączyć źródło cyfrowego sygnału
RGB.
Wejście cyfrowe: można je połączyć z komputerem wyposażonym w gniazdo kompatybilne ze standardem
DVI (DVI-D24 pin lub DVI-I29 pin) i obsługujące obraz o rozdzielczości SXGA. W zależności od podłącza-
nego komputera uzyskanie prawidłowego obrazu może być niemożliwe.
Do podłączenia niezbędny jest opcjonalny cyfrowy kabel sygnałowy (nazwa modelu: NL-C01E)
16. Gniazda USB
Jedno wejście (upstream) i dwa wyjścia (downstream).
8
Trzymając za dolną krawędź pokrywy popchnij ją
pociągnij górną część
Podłączenie oraz włączanie i wyłączanie monitora
Podłączenie monitora do źródła zasilania
(i instalacja cyfrowego kabla sygnałowego)
Należy używać wyłącznie zasilacza dostarczonego
wraz z monitorem.
Uwaga:
- Nie należy nadmiernie wyginać przewodów zasilających, ponieważ może to doprowadzić do ich
uszkodzenia.
1. Zdejmij tylną pokrywę (a).
do góry.
Pokrywa (a)
4. Instalacja zasilacza.
1) Zagnij nieznacznie fragment kabla u nasady.
(kabla nie należy nadmiernie wyginać.)
2) Przeprowadź zagięty fragment kabla przez
okrągły otwór, a następnie ostrożnie włóż zasilacz.
Upewnij się, że zasilacz jest ułożony poziomo
pod wypustkami mocującymi.
Zasilacz
2. Zdejmij pokrywę (b).
Naciskając oznaczenia
pokrywy.
Pokrywa (b)
3. Zdejmij pokrywę (c).
Powoli pociągnij do siebie pokrywę naciskając jej
wewnętrzne krawędzie.
Pokrywa (c)
Wypustki mocujące
5. Podłączenie zasilacza.
1) Przeprowadź kabel przez uchwyt.
2) Zwiń kabel i umieść go na zaczepie.
3) Podłącz wtyczkę do gniazda zasilającego.
Uchwyt
Zaczep
9
Jeśli chcesz korzystać wyłącznie z kabla cyfrowego,
okrywy, tak
Podłączenie oraz włączanie i wyłączanie monitora
- Jeśli używasz cyfrowego kabla sygnałowego
(sprzedawanego oddzielnie), podłącz go do gniazda DVI-D i zabezpiecz śrubami z obu stron.
Cyfrowy kabel sygnałowy (sprzedawany oddzielnie)
możesz odłączyć kabel analogowy. (Odłącz go po
wykręceniu śrub zabezpieczających.)
6. Załóż pokrywę (c).
Wsuń pokrywę (c) powoli do przodu dopóki za-
czepy po obu jej stronach nie wejdą w zatrzaski.
Postępuj ostrożnie, żeby nie poplątać ani nie przytrzasnąć przewodów.
8. Załóż pokrywę (a).
1) Wsuń trzy zaczepy w szczelinę.
2) Dociśnij ostrożnie obie krawędzie p
by ją zatrzasnąć.
9. Podłącz kabel zasilający do gniazda w zasilaczu
i gniazdka elektrycznego w ścianie.
7. Załóż pokrywę (b).
1) Przeprowadź kabel otwór w pokrywie i wsuń
zaczepy w otwory.
2) Powoli wciskaj górną część pokrywy, dopóki
nie zostanie zatrzaśnięta.
Uwaga:
- Przed zdemontowaniem pokrywy (b) konieczne jest
odłączenie kabla zasilającego od gniazda
w zasilaczu. Jeśli kabel jest podłączony, zdjęcie pokrywy jest niemożliwe. (Wtyczkę należy odłączać
ostrożnie – nie wolno szarpać.)
10
Loading...
