LC-20SD4E
LCD COLOUR TELEVISION
LCD-FARBFERNSEHGERÄT
TÉLÉVISION COULEUR À ÉCRAN
À CRISTAUX LIQUIDES (LCD)
ENGLISH
DEUTSCH
TELEVISORE A COLORI LCD
LCD-KLEURENTELEVISIE
TELEVISIÓN EN COLOR LCD
OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
MANUALE DI ISTRUZIONI
GEBRUIKSAANWIJZING
MANUAL DE MANEJO
FRANÇAIS
ITALIANO
NEDERLANDS
ESPAÑOL
GEBRUIKSAANWIJZING
NEDERLANDS
• De afbeeldingen en beeldschermdisplays in deze gebruiksaanwijzing zijn uitsluitend bedoeld als uitleg bij de tekst en
kunnen een weinig verschillen van de feitelijke aanduidingen op het scherm.
• De fabrieksinstelling voor het persoonlijke codenummer is “0000”.
Inhoudsopgave
Bijgeleverde accessoires ............................................................ 1
Beste SHARP klant ...................................................................... 2
Belangrijke veiligheidsmaatregelen ...........................................2
Snelstartgids ................................................................................ 3
Opstelling van de TV ..............................................................3
Vastzetten van de bedrading .................................................3
Plaatsen van de batterijen ...................................................... 4
Gebruik van de afstandsbediening ........................................ 4
Opmerkingen betreffende de afstandsbediening ..........4
Afstandsbediening .................................................................5
TV (Voorkant) ..........................................................................6
TV (Achterkant) ...................................................................... 6
Inschakelen van de stroom ....................................................7
Standby-modus ......................................................................7
Automatische installatie bij eerste gebruik ............................ 7
Gebruik van externe apparatuur .................................................8
Aansluiten van een videorecorder ......................................... 8
Aansluiten van een videospelconsole of camcorder .............8
Aansluiten van een DVD-speler ............................................. 8
Aansluiten van een decoder .................................................. 8
Menubediening .............................................................................9
Menubedieningstoetsen .........................................................9
Beeldschermdisplay .............................................................. 9
Gemeenschappelijke bediening ..........................................10
Beeld menu ..........................................................................11
Beeldinstellingen .......................................................... 11
Blauw scherm ...............................................................11
Audio menu ..........................................................................11
Geluid via ......................................................................11
Geluidsbijregeling ........................................................11
Toon luidspr. ................................................................. 12
Stereo-verbreding .........................................................12
Autom.geluidsreg. (Automatische geluidsregeling) ..... 12
Inst. menu .............................................................................12
Programma’s ................................................................. 12
Eerste gebruik .............................................................. 13
Draaien ......................................................................... 14
EXT1 ingang ................................................................. 14
EXT kleur .......................................................................14
Taal ............................................................................... 14
Teleteksttaal ..................................................................14
Eigenschappen menu .................................................. 14
Achtergr.verl. (Achtergrondverlichting) ........................ 14
Slaaptimer .....................................................................14
Autom. uit (Automatisch uitschakelen) .........................14
Opneemscherm status ................................................. 14
Handige voorzieningen..............................................................15
Overslaan van opgeslagen kanalen .................................... 15
Teletekstfunctie .....................................................................15
Bediening van het DTV menu ...................................................16
DTV menubedieningstoetsen ...............................................16
DTV beeldschermdisplay .....................................................16
Gemeenschappelijke DTV bediening .................................. 16
Betreffende het tekenset-scherm ................................. 17
Taalinstelling .........................................................................17
Kanalen Organizer ............................................................... 17
Installatie .............................................................................. 19
Autom. zoeken (Automatisch zoeken) .......................... 19
Handm. zoeken (Handmatig zoeken) ...........................20
Carrier inst. (Carrier instellingen) ..................................20
Systeemconfiguratie ............................................................. 21
Display instelling ...........................................................21
Wachtwoord-instelling (Kinderslot/Ouderlijk toezicht) ..21
Versie....................................................................................21
Software Upgrade (alleen in het VK) .................................... 21
Gemeenschappelijke interface ............................................ 22
Plaatsen van een CA-kaart ...........................................22
Handige voorzieningen (DTV) ...................................................23
Betreffende EPG...................................................................23
Gebruik van EPG ..........................................................23
Gebruik van de EPG timer ............................................ 23
Gebruiken van de digitale kanalenlijst .................................24
Weergave van een informatiebalk ........................................ 24
Gebruik van de multi-audio functie ...................................... 25
Weergeven van ondertiteling ............................................... 25
Breedbeeldfunctie ................................................................25
Gebruiken van de Digitale Service (alleen in het VK) .......... 25
Aanhangsel .................................................................................26
Verhelpen van storingen ...................................................... 26
Technische gegevens .......................................................... 27
Tekeningen op schaal
• De “Dimensional Drawings” (Tekeningen op schaal) van
dit model zijn te vinden aan de binnenkant van de
achteromslag.
Merk op dat de numerieke waarden in het Engels gegeven
worden terwijl de eenheid van lengte in millimeters (mm)
is.
NEDERLANDS
Bijgeleverde accessoires
Afstandsbediening (g1)
De uitvoering van het netsnoer
Blz. 4 en 5
Netsnoer (g1)
verschilt afhankelijk van het
land van bestemming.
Blz. 3
Kabelklemmen (g2)
Blz. 3
• “AA” formaat batterij (g2) ..... Blz. 4
• Gebruiksaanwijzing (Dit boekje)
1
Beste SHARP klant
Hartelijk dank voor de aanschaf van deze SHARP LCD-kleurentelevisie. Om een veilige en jarenlange betrouwbare
werking van het product te verkrijgen, raden wij u aan de Belangrijke veiligheidsmaatregelen zorgvuldig door te
lezen voordat u het product in gebruik neemt.
Belangrijke veiligheidsmaatregelen
• Reinigen—Trek de stekker van het netsnoer uit het stopcontact voordat u begint met schoonmaken. Reinig het
apparaat uitsluitend met een vochtige doek. Gebruik geen vloeibare reinigingsmiddelen of sprays.
• Water en vocht—Gebruik het apparaat niet in de buurt van water, bijv. in de buurt van een bad, wastafel, aanrecht,
wasmachine, zwembad of in een vochtige kelder.
• Zet geen bloemenvaas of een ander voorwerp met water erin op dit apparaat.
Het water kan in het apparaat terechtkomen met brand of een elektrische schok tot gevolg.
• Standaard—Plaats het apparaat niet op een wankel rek, standaard, statief of tafel. Wanneer
het apparaat valt, kan dit ernstig letsel veroorzaken en tevens kan het apparaat zelf zwaar
worden beschadigd. Gebruik uitsluitend een rek, standaard, statief, steunbeugel of tafel die
door de fabrikant wordt aanbevolen of die bij dit apparaat wordt verkocht. Volg voor montage
aan een wand altijd zorgvuldig de instructies van de fabrikant op. Gebruik ook uitsluitend het
montagemateriaal dat door de fabrikant wordt aanbevolen.
• Als het apparaat op een verplaatsbaar rek is gezet, dient dit voorzichtig te worden verplaatst. Het
apparaat zou kunnen vallen door snel stoppen, hard duwen of verplaatsen over een ongelijke vloer.
• Ventilatie—In de behuizing van het apparaat zijn roosters en openingen die dienen voor de
ventilatie. Zorg dat deze roosters en openingen niet worden geblokkeerd, want dit kan resulteren in een slechte
doorstroming van lucht met oververhitting en/of een kortere levensduur van het apparaat tot gevolg. Zet het
apparaat niet op een bed, divan, dik vloerkleed e.d. want dan kunnen de ventilatieopeningen worden geblokkeerd.
Het apparaat mag ook niet in een krappe of afgesloten ruimte, zoals een boekenkast, worden geplaatst, tenzij
voor een goede ventilatie wordt gezorgd of alle instructies van de fabrikant zijn opgevolgd.
• Het LCD-paneel van dit apparaat is gemaakt van glas. Dit betekent dat het scherm kan breken wanneer u het
apparaat laat vallen of grote druk op het scherm uitoefent. Wees voorzichtig dat u geen letsel oploopt door de
glassplinters wanneer het LCD-paneel zou breken.
• Warmtebronnen—Houd het apparaat uit de buurt van warmtebronnen zoals verwarmingsradiators,
haarden, kachels en andere toestellen die warmte afgeven (inclusief versterkers).
• Om brand te voorkomen, mag u geen kaars of een ander voorwerp met open vuur op of in de
buurt van het TV-toestel zetten.
• Om brand of een elektrische schok te voorkomen, mag u het netsnoer niet onder het TV-toestel of
een ander zwaar voorwerp laten lopen.
• Geef niet langdurig een stilstaand beeld weer, want dit kan resulteren in een nabeeld op het scherm.
• Zolang de stekker op een stopcontact is aangesloten, wordt er altijd een kleine hoeveelheid stroom verbruikt.
Het LCD-paneel is een geavanceerd technologisch product zodat u kunt genieten van een uiterst fijne
beelddetaillering.
Vanwege het grote aantal pixels kunnen er soms een paar inactieve pixels zijn die u kunt herkennen aan
een blauw, groen of rood puntje op het scherm.
Dit is binnen de specificaties van het product en duidt niet op een defect.
2
Snelstartgids
Opstelling van de TV
Standaard DIN45325
stekker (IEC 169-2)
75 ohm coaxiale kabel
EXT1
(RGB)
R
L
Antenne
Sluit de antennekabel van uw antenne/
kabelaansluiting of de (kamer/dak) antenne aan
op de antenne-ingangsaansluiting aan de
achterkant van uw TV-toestel voor ontvangst van
digitale/terrestrische zenders.
Bij goede ontvangstomstandigheden kan ook
een binnenantenne worden gebruikt. Passieve en
actieve kamerantennes zijn los verkrijgbaar.
Vastzetten van de bedrading
Zet kabels en snoeren vast met de meegeleverde kabelklemmen.
AUDIO
OUT
AUDIO
VIDEO
(MONO)
EXT2
R
L
S-VIDEO
Plaats de TV in de
buurt van het
stopcontact en zorg
dat de netstekker
AC INPUT
220-240V
gemakkelijk
bereikbaar is.
De uitvoering van
het netsnoer
verschilt afhankelijk
van het land van
bestemming.
Netsnoer
Kabelklemmen
3
Snelstartgids
Plaatsen van de batterijen
Alvorens u de TV de eerste maal gebruikt, moet u twee “AA” formaat batterijen (bijgeleverd) plaatsen. Wanneer
de batterijen uitgeput raken en de afstandsbediening niet meer goed werkt, moet u de batterijen door nieuwe
“AA” formaat batterijen vervangen.
1
Open het deksel van de
batterijhouder door dit te schuiven
terwijl u erop drukt.
Bij dit product zijn batterijen
geleverd. Wanneer deze leeg
zijn, moet u ze niet
weggooien maar inleveren
als KCA.
2 Plaats de twee
bijgeleverde “AA” formaat
batterijen.
• Plaats de batterijen met de plus en min
polen overeenkomstig de (e) en (f)
aanduidingen in het batterijvak.
3 Sluit het deksel van het
batterijvak.
VOORZICHTIG
Bij verkeerd gebruik kunnen de batterijen gaan lekken of zelfs ontploffen. Volg voor alle zekerheid steeds de onderstaande
aanwijzingen.
• Gebruik niet gelijktijdig verschillende typen batterijen. De batterijen hebben namelijk andere eigenschappen afhankelijk
van het type.
• Gebruik niet gelijktijdig oude en nieuwe batterijen. Bij gelijktijdig gebruik van oude en nieuwe batterijen zullen de nieuwe
batterijen minder lang meegaan en kunnen de oude batterijen lekken.
• Verwijder de batterijen zodra deze leeg zijn. De chemische vloeistof die uit de batterijen lekt kan huiduitslag veroorzaken.
Als de batterijen gelekt hebben, moet u de vloeistof grondig met een doek weggeven.
• De batterijen die bij dit apparaat worden geleverd kunnen een kortere levensduur dan normaal hebben, als gevolg van
de condities waarbij de batterijen zijn opgeslagen.
• Als u de afstandsbediening langere tijd niet denkt te gebruiken, moet u de batterijen eruit nemen.
Gebruik van de afstandsbediening
Gebruik de afstandsbediening terwijl u deze naar de afstandsbedieningssensor richt. Wanneer er obstakels
tussen de afstandsbediening en de sensor zijn, is het mogelijk dat de afstandsbediening niet juist werkt.
5m
30°
30°
Opmerkingen betreffende de afstandsbediening
• Stel de afstandsbediening niet aan harde schokken bloot.
Let er tevens op dat er geen vloeistof over de afstandsbediening wordt
gemorst en houd deze uit de buurt van vochtige plaatsen.
• Leg de afstandsbediening niet in de zon. De hitte kan de
afstandsbediening vervormen.
• De afstandsbediening werkt niet goed als er rechtstreeks zonlicht of het
licht van een sterke lamp op de afstandsbedieningssensor van de TV
valt. In dat geval moet u de plaats van de lamp of de TV veranderen, of u
houdt de afstandsbediening dichter bij de afstandsbedieningssensor.
Afstandsbedieningssensor
4
Snelstartgids
Afstandsbediening
1 B (Standby/Aan)
In de ruststand (standby) zetten of
inschakelen. (Zie blz. 7.)
2 BACKLIGHT
Regelt de helderheid van het
beeldscherm.
3 TV/RADIO
DTV: Heen en weer schakelen tussen
RADIO en de DTV stand.
4 DTV/TV
Heen en weer schakelen tussen
analoge TV en de DTV stand.
5 e (Geluiddemping)
In- en uitschakelen van het geluid.
6 0–9
Voor het instellen van het kanaal in
de TV en DTV stand.
Voor het instellen van de pagina in
de Teletekst stand.
7 A (Flashback)
Bij indrukken in de normale
weergavestand wordt teruggekeerd
naar het vorige beeld.
8 f (Breedbeeld)
DTV: Hiermee selecteert u de
breedbeeldstand. (Zie blz. 25.)
9 6 (Geluidsfunctie)
Voor het instellen van de geluidmultiplexfunctie. (Zie hieronder.)
10 GUIDE
DTV: Voor weergave van de EPG
(elektronische programmagids).
11 7 (Teletekst)
Hiermee kunt u de Teletekstfunctie
selecteren. (Volledig tekst, gemengd
TV/tekst/volledig TV) (Zie blz. 15.)
DTV: Voor het kiezen van DTV
datazenden en TELETEKST.
12 EXIT
Het menuscherm sluiten.
13 k (SKIP/Tonen verborgen
Teletekst)
TV: Verbergen opgeslagen kanalen.
(Zie blz. 15.)
TELETEKST: (Zie blz. 15.)
14 3 (STATUS/Vasthouden)
TV: Laat de klok en programmainformatie zien, indien beschikbaar.
TELETEKST: (Zie blz. 15.)
E
Gebruik van 6 op de afstandsbediening
6
7
8
9
10
11
12
13
14
1 2 53 4
15 i (k/l) (Volume)
i (k) Voor het verhogen van het
volume.
i (l) Voor het verlagen van het
volume.
16 P (r/s)
TV/DTV: Kiezen van het kanaal.
Extern: Overschakelen naar de TVof DTV-ingangsstand.
Teletekst: Doorgaan naar de
15
16
17
18
19
20
21
22
23
24
25
26
volgende/vorige pagina.
17 b (INGANGSBRON)
Voor het kiezen van een
ingangsbron. (TV, EXT1, EXT2)
(Zie blz. 8.)
18 SLEEP
Instellen van de uitschakeltimer tot
maximaal 2 uur, in eenheden van 30
minuten.
19 p (Informatie weergeven)
Geeft diverse gegevens weer;
kanaalnummer, slaaptimer, enz. (Zie
de bladzijden 23 en 24.)
20 DTV MENU
DTV: Open het DTV menuscherm.
21 MENU
Voor het weergeven van het MENU
scherm. (Zie blz. 9.)
22 a/b/c/d (Cursor)
Voor het selecteren van het gewenste
onderdeel op het instelscherm.
ENTER
Uitvoeren van een instructie op het
menuscherm.
DTV: Openen van de kanalenlijst.
23 v (Boven/Onder/Volledig)
Voor het kiezen van de
breedbeeldfunctie.
24 1 (Subpagina)
(Zie blz. 15.)
25 [ (Ondertiteling via Teletekst)
TELETEKST: Hiermee kunt u de
ondertiteling aan of uit zetten.
(Zie blz. 15.)
DTV: Openen van het keuzescherm
voor de ondertiteling. (Zie blz. 25.)
26 Kleur (Rood/Groen/Geel/Blauw)
TELETEKST: Voor het kiezen van de
pagina. (Zie blz. 15.)
DTV: De gekleurde toetsen worden
gebruikt om de bijbehorende
gekleurde onderdelen in het
menuscherm te selecteren.
(Zie blz. 15.)
DTV functie:
Druk op 6 voor het openen van het multi-audioscherm. (Zie blz. 25.)
Analoge TV functie:
Bij enkele malen indrukken van 6, verandert de functie zoals aangegeven in de volgende tabellen.
NICAM TV-uitzendingen selectie A2 TV-uitzendingen selectie
Signaal
Stereo
Tweetalig
Mono
Beschikbare instellingen
Mono, Nicam Stereo
Mono, Nicam Toon1, Nicam
Toon2
Mono
Signaal
Stereo
Tweetalig
Mono
Beschikbare instellingen
Mono, Stereo
Mono, Toon1, Toon2
Mono
OPMERKING
• Als er geen signaal binnenkomt, wordt “Mono” aangegeven voor de geluidsfunctie.
5
Snelstartgids
TV (Voorkant)
Afstandsbedieningssensor
TV (Achterkant)
i (l/k) (Volumetoetsen)
Cursortoetsen (c/d)
(Programma [kanaal]-toetsen)
Cursortoetsen (a/b)
P (s/r)
I
C.I.
Hoofdtelefoonaansluiting
B (Standby/Aan) indicator
a (Hoofdstroomvoorziening)
b (Ingangskeuzetoets)/ENTER
MENU toets
OUTPUT (Audio)
aansluitingen
Antenne-ingang
(DVB-T 5V=/80 mA)
EXT1 (RGB) aansluiting
6
Gleuf voor
gemeenschappelijke
interface
EXT1
(RGB)
R
L
AUDIO
OUT
AUDIO
VIDEO
(MONO)
EXT2
R
L
EXT2 aansluitingen
AC INPUT aansluiting
AC INPUT
220-240V
S-VIDEO
Snelstartgids
Inschakelen van de stroom
Druk op a op de TV.
• De B indicator op de TV verandert van rood naar groen.
Standby-modus
Druk op B op de afstandsbediening terwijl de TV aan
staat.
• De TV komt in de ruststand (standby) te staan en het beeld
verdwijnt.
• De B indicator op de TV verandert van groen naar rood.
• U kunt de TV aan zetten wanneer deze in de ruststand
(standby) staat door op de afstandsbediening op B te
drukken.
• Wanneer de netschakelaar en B in de uit-stand staan,
zal er toch nog een kleine hoeveelheid stroom naar de
apparatuur lopen.
• Om de TV volledig uit te schakelen, dient u op de TV zelf
op a te drukken.
Spanningsindicator
Uit
Rood
Groen
Oranje
OPMERKING
• Trek de stekker van het netsnoer uit het stopcontact als u
de TV langere tijd niet denkt te gebruiken.
• Als in de DTV ingangsstand het apparaat meteen wordt
uitgeschakeld nadat een instelling is gewijzigd op het
menuscherm, is het mogelijk dat de instelling of
kanaalinformatie niet in het geheugen is opgeslagen.
De stroom is uitgeschakeld.
De TV staat in de ruststand (standby).
De TV is ingeschakeld.
Het TV-scherm is uit en er is een timer
begonnen.

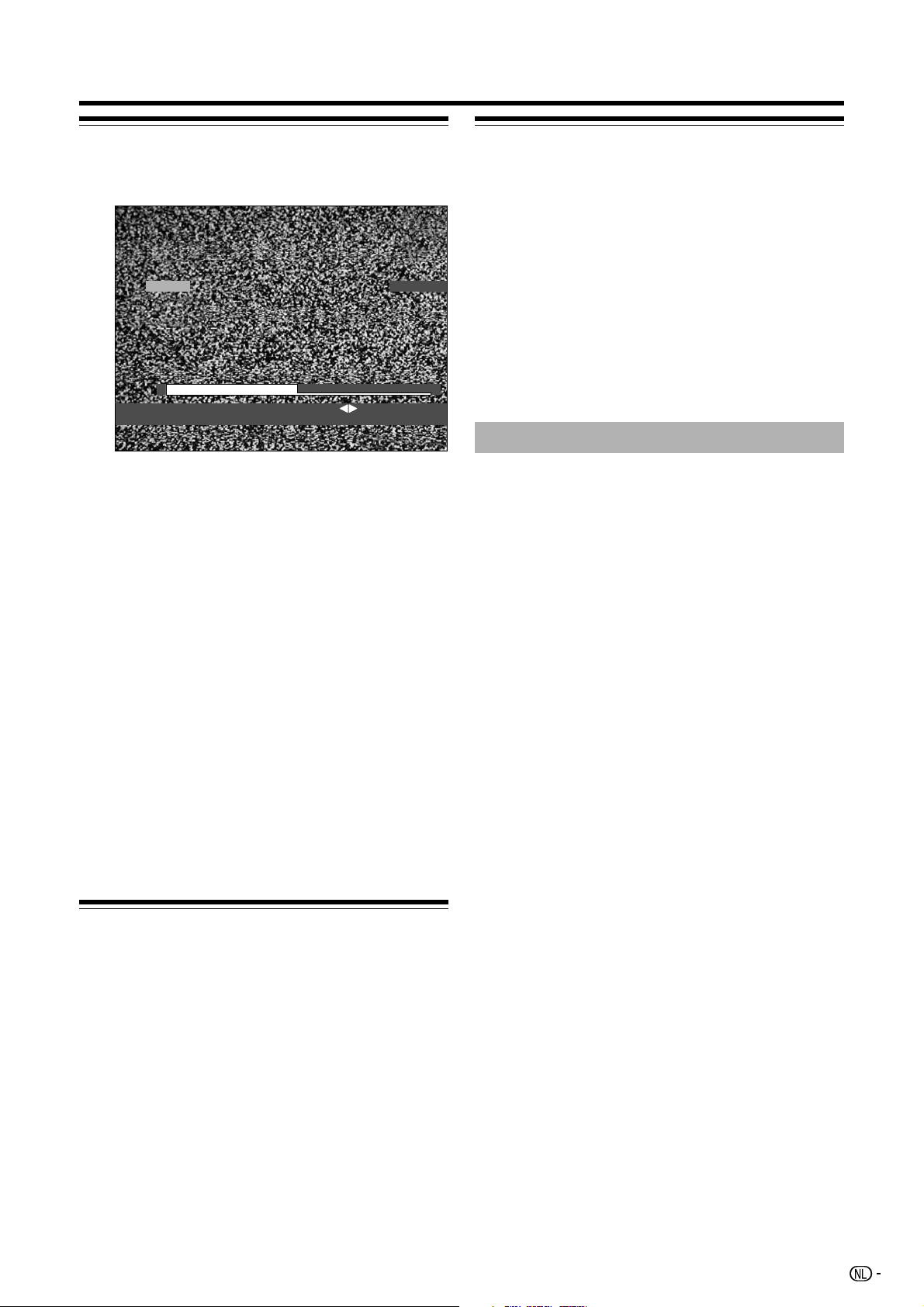

3 Instellen van het Automatisch zoeken
1 Gebruik a/b om het gewenste kleursysteem te
kiezen.
2 Druk op ENTER om de instelling vast te leggen.
• De automatische TV kanalen-zoekfunctie wordt gestart.
U hoeft niets te doen tijdens het automatisch zoeken.
Het instellingenmenu verdwijnt en het programma van
kanaal 1 wordt weergegeven.
Alhoewel alleen het afstemmen op analoge kanalen
op het scherm getoond wordt, wordt er ook op de
digitale kanalen afgestemd.
OPMERKING
• Bij het “Automatisch zoeken” bij “Eerste gebruik” zullen
zowel de analoge als de digitale kanalen worden
afgezocht, waarbij het zoeken van digitale kanalen sneller
zal gaan dan dat van analoge kanalen. Als u eerst de
digitale zoekfunctie wilt gebruiken, moet u eerst op EXIT
drukken en vervolgens op DTV/TV.
• U kunt een taal kiezen via het Instellingen menu. U kunt
kiezen uit 13 talen. (Engels, Spaans, Duits, Frans, Italiaans,
Zweeds, Nederlands, Russisch, Portugees, Turks,
Grieks,Fins, Pools)
• U kunt een land kiezen via het Instellingen menu. U kunt
kiezen uit 13 landen. (Het Verenigd Koninkrijk, Spanje,
Duitsland, Frankrijk, Italië, Zweden, Nederland, Rusland,
Portugal, Turkije, Griekenland, Finland, Polen)
* Als op het “Eerste gebruik(Land)” scherm “Verenigd
Koninkrijk” is geselecteerd, kan de “Vp naar”
(Verplaatsen naar) functie niet meer worden gebruikt in
het VK.
• Als u de landinstelling opnieuw wilt maken, omdat u
bijvoorbeeld naar een ander land bent verhuisd, moet u
de “Eerste gebruik” in het Analoog menu uitvoeren.
Automatische installatie bij eerste gebruik
Als u de TV de eerste maal inschakelt nadat u deze
hebt gekocht, zal de automatische installatiefunctie
worden opgestart. U kunt dan automatisch de taal,
het land en de kanalen achter elkaar instellen.
OPMERKING
• De automatische installatie bij eerste gebruik zal slechts
eenmaal worden uitgevoerd. Als de automatische
installatie niet is voltooid (bijv. wanneer het menuscherm
verdwijnt nadat u een paar minuten geen
bedieningshandeling hebt verricht of als de stroom wordt
uitgeschakeld enz.), kunt u de automatische Installatie
bij eerste gebruik opnieuw vanaf het instellingenmenu
uitvoeren. (Zie blz. 13.)
• De automatische installatie bij eerste gebruik stopt
wanneer u op MENU of EXIT drukt.
1 Instellen van de taal voor de beeldscherm-
aanduidingen
1 Gebruik a/b/c/d om de gewenste taal te kiezen
via “Eerste gebruik(Taal)”.
2 Druk op ENTER om de instelling vast te leggen.
2 Instellen van uw land of gebied
1 Gebruik a/b/c/d om uw land of gebied te kiezen
via “Eerste gebruik(Land)”.
2 Druk op ENTER om de instelling definitief te
maken.
Als u bij “Autom. zoeken” in het
instellingenmenu als land "Duitsland" kiest,
zal de tuner als volgt functioneren.
• Na het automatisch zoeken zullen de namen van de
carriers worden gesorteerd in dezelfde volgorde als die
van de “Channel Sort Table List (TV, Radio)”.
• Er wordt gesorteerd door te controleren of de servicenaam
correspondeert met de “Ontvangen servicenaam” van de
“Channel Sort Table List”.
• Ontvangen namen van carriers worden niet aangepast
aan de “Verkorte servicenaam”.
• De kanaalpositie schuift naar boven als de service niet is
gevonden nadat het “Autom. zoeken” is afgelopen.
• Een carrier die niet voorkomt op de “Channel Sort Table
List” wordt onderaan de gesorteerde lijst geplaatst.
• Als dezelfde servicenaam meerdere keren voorkomt, zal
de tuner het sterkste signaal selecteren en dit op de juiste
plaats in de lijst zetten. De zwakkere signalen met dezelfde
servicenaam worden onderaan de lijst geplaatst.
• Voorprogrammeren gebeurt apart voor TV en radio zodat
de LCN nummers elkaar niet overlappen.
7
Gebruik van externe apparatuur
VIDEOS-VIDEOL-AUDIO-R
AV OUTPUT
AUDIO
OUT
VIDEO
S-VIDEO
AUDIO
L
L
R
R
EXT2
(MONO)
Instellen van de ingangsbron
1 Druk op de afstandsbediening of op de TV zelf op b.
Het “Keuze signaalbron” menu wordt nu geopend.
2 Gebruik a/b of de corresponderende cijfertoets (0-2) om de gewenste signaalbron te selecteren.
3 Druk op ENTER om het “Keuze signaalbron” menuscherm weer te sluiten.
OPMERKING
• De kabels voorzien van een * (sterretje) zijn los in de handel verkrijgbaar.
Aansluiten van een videorecorder
Gebruik de EXT1 aansluiting voor het aansluiten van
een videorecorder of andere audiovisuele apparatuur.
SCART kabel* SCART kabel*
EXT1
Videorecorder
Decoder
Aansluiten van een videospelconsole of camcorder
Gebruik de EXT2 aansluitingen om snel en gemakkelijk
een videospelconsole, camcorder of andere
audiovisuele apparatuur aan te sluiten.
AUDIO kabel*
S-videokabel*
of
EXT2
AUDIO
(MONO)
VIDEO
EXT2
R
L
S-VIDEO
AV OUTPUT
VIDEOS-VIDEOL-AUDIO-R
Composietvideokabel*
R
L
AUDIO
OUT
Aansluiten van een DVD-speler
Gebruik de EXT2 aansluitingen voor het aansluiten van
een DVD-speler of andere audiovisuele apparatuur.
AUDIO kabel*
S-videokabel*
of
Composietvideokabel*
EXT2
DVD-speler
OPMERKING
• EXT2: De S-VIDEO-aansluiting heeft voorrang boven de
normale VIDEO-aansluitingen.
Aansluiten van een decoder
Gebruik de EXT1 aansluiting voor het aansluiten van
een decoder of andere audiovisuele apparatuur.
EXT1
SCART kabel*
Decoder
Video-
Camcorder
spelconsole
OPMERKING
• EXT2: De S-VIDEO-aansluiting heeft voorrang boven de
normale VIDEO-aansluitingen.
8
Loading...
