Sharp KF-56VDD19I-DE operation manual

Download

KF-76VDD19W-DE KF-76VDD19I-DE KF-56VDD19W-DE

KF-56VDD19I-DE

Cooking

EN User Manual

DE Bedienungsanleitung

FR Guide D'utilisation

Home Appliances

IT Istruzioni per I'uso

GB-Declaration of conformity

We declare that our products meet the applicable European Directives, Decisions and Regulations and the requirements listed in the standards referenced.

DE-Konformitätserklärung

Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

FR-Déclaration de conformité

Nous déclarons que nos produits sont conformes aux Directives, Décisions et Règlementations européennes en vigueur et aux exigences visées dans les normes citées en référence.

ES-Declaración de conformidad

Declaramos que nuestros productos cumplen con las Directivas Europeas, Decisiones y Regulaciones aplicables y los requisitos enumerados en dichas normativas.

PT-Declaração de conformidade

Declaramos que os nossos produtos cumprem as Diretivas Europeias, Decisões e Regulamentos aplicáveis e os requisitos enumerados nas referências normalizadas.

IT-Dichiarazione di conformità

Dichiariamo che i nostri prodotti sono conformi a Direttive, Decisioni e Regolamenti europei e ai requisiti elencati negli standard di riferimento.

GR-Δήλωση συμμόρφωσης

Δηλώνουμε ότι τα προϊόντα μας πληρούν τις εφαρμόσιμες Ευρωπαϊκές Οδηγίες, Αποφάσεις και Κανονισμούς, καθώς και τις απαιτήσεις που περιέχονται στα πρότυπα όπου γίνεται αναφορά.

BG-Декларация за съответствие

Ние заявяваме, че нашите продукти отговарят на приложимите европейски директиви, решения и регламенти и на изискванията, посочени в гореописаните стандарти.

CZ-Prohlášení o shodě

Prohlašujeme, že naše výrobky splňují příslušné evropské směrnice, rozhodnutí, předpisy a požadavky uvedené ve zmiňovaných normách.

SK-Vyhlásenie o zhode

Vyhlasujeme, že naše produkty spĺňajú príslušné smernice, rozhodnutia, nariadenia a požiadavky vypísané v uvedených štandardoch.

EE-Vastavusdeklaratsioon

Deklareerime, et meie tooted vastavad kohaldatavatele Euroopa direktiividele, otsustele ja määrustele ning viidatud standardites sätestatud nõuetele.

SV-Försäkran om överensstämmelse

Vi försäkrar att våra produkter uppfyller gällande EU-direktiv, beslut och förordningar och de krav som anges i de standarder som refereras.

NL-Conformiteitsverklaring

We verklaren dat onze producten voldoen aan de van toepassing zijnde Europese richtlijnen, besluiten en voorschriften in de normen waarnaar wordt verwezen.

FI-Yhteensopivuuslauseke

Tuotteemme ovat yhteensopivia EU:n tuotedirektiivien, päätösten ja säädösten kanssa, sekä niissä listattujen standardien kanssa.

HR-Izjava o sukladnosti

Izjavljujemo da su naši proizvodu u skladu s primjenjivim Direktivama, Odlukama i Uredbama Europske unije te zahtjevima navedenima u spomenutim standardima.

SR-Izjava o usklađenosti

Izjavljujemo da naši proizvodi zadovoljavaju primenljive evropske direktive, odluke i

propise, kao i zahteve navedene u naznačenim

standardima.

DA-Overensstemmelseserklæring

Vi erklærer, at vores produkter opfylder de gældende europæiske direktiver, beslutninger og forordninger, og de anførte standarder der henvises til.

NO-Samsvarserklæring

Vi erklærer at våre produkter oppfyller de gjeldende europeiske direktiver, beslutninger og forskrifter, og kravene i standardene som det henvises til.

UK-Декларація відповідності

Цим ми заявляємо, що наші продукти відповідають усім застосовним директивам, рішенням та нормам Європейського союзу. Вимоги зазначено в додаткових матеріалах щодо стандартів.

MK-Декларација за усогласеност

Изјавуваме дека нашите производи ги исполнуваат применливите европски директиви, решенија и одредби, како и побарувањата наведени во посочените стандарди.

RO-Declarație de conformitate

Noi declarăm că produsele noastre respectă Directivele Europene, Deciziile ți Reglementările aplicabile ți condițiile enumerate în standardele menționate.

HU-Megfelelőségi nyilatkozat

Ezúton igazoljuk, hogy termékeink megfelelnek

az EU direktíváknak, jogszabályoknak,

előírásoknak. Az előírások felsorolása a

referencia tartalmaknál.

SL-Izjava o skladnosti

Zagotavljamo, da so naši izdelki skladni z ustreznimi evropskimi direktivami, sklepi in predpisi ter zahtevami, ki so navedene v

referenčnih standardih.

AL-Deklarata e konformitetit

Ne deklarojmë se produktet tona përmbushin Direktivat e aplikueshme evropiane, Vendimet dhe Rregulloret si dhe kërkesat e renditura në standardet e referuara.

LT-Atitikties deklaracija

Tvirtiname, kad mūsų produktai atitinka

susijusiose Europos direktyvose, sprendimuose

ir reglamentuose pateikiamų standartų keliamus

reikalavimus.

LV-Atbilstības deklarācija

Mēs apliecinām, ka mūsu produkti atbilst attiecīgajām Eiropas direktīvām, lēmumiem un noteikumiem, kā arī prasībām, kas norādītas pieminētajos standartos.

PL-Deklaracja zgodności

Oświadczamy, że nasze produkty spełniają

wymagania odpowiednich dyrektyw, decyzji i regulacji Unii Europejskiej oraz wymagania

określone w wymienionych standardach.

GB: The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over the applicable collection point for recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling this product, please contact your local city ofces, your household waste disposal service or the shop where you purchased the product.

DE: Dieses Symbol auf dem Produkt oder der Verpackung besagt, dass das Produkt nicht als Hausmüll behandelt werden darf. Stattdessen sollte es einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten übergeben werden. Indem Sie dafür sorgen, dass dieses Produkt korrekt verwertet wird, helfen Sie dabei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die ansonsten durch die ungeeignete Beseitigung dieses Produkts entstehen könnten. Weitere Informationen über die Verwertung diese Produkts erhalten Sie, wenn Sie sich mit Ihrer örtlichen Behörde, der Hausmüllabfuhr oder dem Geschäft in Verbindung setzen, bei dem Sie dieses Produkt erworben haben.

ES: Este símbolo en el producto o su embalaje indica que este producto no debe tratarse como residuo doméstico. Por el contrario, debe llevarse al punto de recogida responsable del reciclaje de equipos eléctricos y electrónicos. Al asegurarse de que este producto se elimine correctamente, ayudará a prevenir las posibles consecuencias negativas para el medio ambiente y la salud de los seres humanos que, de lo contrario, podrían producirse debido a la manipulación incorrecta de los residuos de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en

contacto con la ocina municipal local, con el

servicio de eliminación de residuos domésticos o con el comercio en el que haya adquirido el producto.

PT: Este símbolo no produto ou embalagem

signica que o produto não pode ser tratado

como resíduo doméstico. Pelo contrário, deve ser entregue num ponto de recolha aplicável para reciclagem de equipamento elétrico e eletrónico. Ao garantir que este produto é eliminado de forma correta estará a ajudar a evitar eventuais consequências negativas para o meio ambiente e a saúde humana, que pode-

rão ser provocadas pela incorreta gestão de

resíduos deste produto. Para informações mais detalhadas sobre a reciclagem deste produto, contacte as suas autoridades locais, centro de reciclagem ou a loja onde comprou o produto.

FR: Ce symbole sur le produit ou sur l’emballage indique que ce produit ne doit pas être traité comme des déchets ménagers. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous conformant à une procédure d’enlèvement correcte du produit, vous aiderez à prévenir tout effet nuisible à l’environnement et à la santé, qu’une manipulation inappropriée pourrait autrement provoquer. Pour plus de détails concernant le recyclage de ce produit, veuillez contacter votre autorité locale, un centre de recyclage des déchets domestiques ou la boutique où vous avez acheté le produit.

NL: Het symbool op het product of de verpakking geeft aan dat dit product niet mag worden behandeld als huishoudelijk afval. In plaats daarvan dient het te worden ingeleverd bij het van toepassing zijnde inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen voorkomt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid, die anders zouden kunnen worden veroorzaakt door een onjuiste afvalverwerking van dit product. Meer gedetailleerde informatie over de recycling van dit product kunt u opvragen bij uw gemeente, de afvalverwijderingsdienst of de winkel, waar u het product hebt gekocht.

IT: Il simbolo sul prodotto o sulla confezione indica che questo prodotto potrebbe non essere trattato come riuti domestici. Al contrario saranno trasmessi al punto di raccolta adeguato per il riciclo delle componenti elettriche ed elettroniche. Assicurando il corretto smaltimento del prodotto, si eviteranno potenziali conseguenze negative per l’ambiente e la salute dell’uomo, che potrebbero

vericarsi in caso di smaltimento non corretto del

prodotto. Per maggiori informazioni sul riciclaggio

del prodotto, contattare l’ufcio locale, il servizio di

smaltimento o il negozio in cui il prodotto è stato acquistato.

GR: Το σύμβολο αυτό που βρίσκεται στο προϊόν ή στη συσκευασία του σημαίνει πως το προϊόν δεν θα πρέπει να αντιμετωπίζεται ως οικιακό απόρριμμα. Αντίθετα, θα πρέπει να παραδίδεται στο αρμόδιο σημείο συλλογής για ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Διασφαλίζοντας τη σωστή απόρριψη του προϊόντος αυτού, συντελείτε στην πρόληψη αρνητικών συνεπειών για το περιβάλλον και την ατομική υγεία, οι οποίες θα μπορούσαν, κατά τα άλλα να προκληθούν λόγω ακατάλληλου χειρισμού απόρριψης του προϊόντος αυτού. Για πιο λεπτομερείς πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, επικοινωνήστε με την τοπική δημοτική υπηρεσία, την υπηρεσία απόρριψης οικιακών αποβλήτων, ή το κατάστημα από όπου προμηθευτήκατε το προϊόν.

BG: Символът върху продукта или неговата опаковка означава, че той не трябва да бъде третиран като битов отпадък. Вместо това, трябва да бъде занесен в някой от центровете за рециклиране на електронна техника. Чрез правилното извеждане от експлоатация на този продукт, Вие ще помогнете за предотвратяване на възможните негативни последствия за околната среда и човешкото здраве, които биха възникнали при неправилното му изхвърляне. За по-подробна информация относно рециклирането на този продукт се свържете с местните органи на управление, център за рециклиране или магазина, откъдето сте го закупили.

CZ: Symbol na výrobku nebo na doprovodných

dokumentech k výrobku znamená, že s tímto přístrojem nelze zacházet jako s domovním odpadem. Namísto toho je nutné přístroj předat do nejbližšího sběrného střediska k recyklaci elektrického a elektronického vybavení. Zajištěním řádné ekologické likvidace přístroje pomůžete zamezit možnému škodlivému dopadu na životní prostře-

dí a lidské zdraví, který by jinak mohl vzniknout

při nesprávné likvidaci tohoto výrobku. Pro bližší informace ohledně recyklace tohoto výrobku kontaktujte prosím místní úřady, službu likvidace domovních odpadů nebo prodejnu, kde jste produkt

koupili.

SK: Tento symbol nachádzajúci sa na výrobku alebo ba-

lení označuje, že výrobok nesmie byť braný ako domový odpad. Namiesto toho by ste ho mali dať na vhodné

zberné miesto na recykláciu elektrického a elektronického zariadenia. Zaistením správnej likvidácie tohto výrob-

ku pomôžete zabrániť možným negatívnym následkom na životné prostredie a zdravie ľudí, ku ktorým by mohlo dôjsť pri nesprávnej manipulácii s týmto výrobkom. Podrobnejšie informácie o recyklácii tohto výrobku vám poskytne miestny orgán, recyklačné stredisko alebo ob-

chod, v ktorom ste zakúpili výrobok.

EE: See tootel või selle pakendil olev sümbol näitab, et toodet ei tohi käsitseda tavalise olmeprügina. Selle asemel tuleb see anda ümbertöötlemiseks üle asjakohasesse elektri-ja elektroonikaseadmete kogumispunkti. Tagades toote korraliku utiliseerimise, aitate vältida negatiivseid mõjusid keskkkonnale ja inimeste tervisele, mida tootejäätmete vale käitlemine muidu kaasa võiks tuua. Selle toote utiliseerimise kohta täpsema teabe saamiseks võtke palun ühendust oma kohaliku omavalitsuse, prügiettevõtte või kauplusega, kust te toote ostsite.

SV: Denna symbol på produkten eller förpackningen innebär att produkten inte bör behandlas som hushållsavfall. I stället skall den överlämnas till lämplig insamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa att denna produkt kasseras korrekt, hjälper du till att förhindra potentiella negativa konsekvenser för miljön och människors hälsa, som annars kunde orsakas av olämplig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta dina lokala myndigheter, återvinningscenter eller butiken där du har köpt produkten.

FI: Tämä symboli tuotteessa tai sen pakkauksessa merkitsee, että tätä tuotetta ei saa hävittää kotitalousjätteen mukana. Laite on sen sijaan toimitettava elektronisille ja sähkölaitteille soveltuvaan keräyspisteeseen kierrätettäväksi. Varmistamalla tämän tuotteen asianmukaisen hävitystavan autat suojelemaan ympäristöä ja ihmisten terveyttä mahdollisilta haittavaikutuksilta joita saattaisi ilmetä tämän tuotteen asiattomasta hävittämisestä. Lisätietoja tämän tuotteen kierrättämisestä saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai myymälään, josta ostit tuotteen.

HR: Simbol na proizvodu ili ambalaži označava da proizvod ne smijete baciti zajedno s kućnim otpadom. Umjesto toga, odnesite ga na odgovarajuće sabirno mjesto za recikliranje električne i elektroničke opreme. Osiguravanjem ispravnog odlaganja ovog proizvoda, spriječit ćete potencijalne negativne učinke na okoliš i ljudsko zdravlje koji će izaći na vidjelo nakon neprikladnog odlaganja ovog proizvoda. Za više informacija o recikliranju ovog proizvoda obratite se lokalnoj službi, reciklažnom centru

ili trgovini u kojoj ste kupili ovaj proizvod.

SR: Simbol na proizvodu ili na njegovom pakovanju

naznačava da ovaj proizvod možda neće biti tretiran kao otpad iz domaćinstva. Umesto toga će se predati primenljivoj tački za preuzimanje zarad recikliranja električne i elektronske opreme. Starajući se da ovaj proizvod bude pravilno uklonjen, pomoćićete da se spreče potencijalne negativne posledice za okruženje i ljudsko zdravlje, što može da u suprotnom izazove neodgovarajuće upravljanje

otpadom ovog proizvoda. Za detaljnije informacije o recikliranju ovog proizvoda, molimo vas da

kontaktirajte vašu lokalnu gradsku kancelariju, uslugu otklanjanja vašeg otpada iz domaćinstva ili

prodavnicu gde ste kupili proizvod.

DA: Dette symbol på produktet eller emballagen betyder, at produktet ikke må behandles som husholdningsaffald. Det skal i stedet indleveres til et indsamlingssted for genbrug af elektrisk og elektronisk udstyr. Ved at sikre, at dette produkt bliver bortskaffet korrekt, hjælper du med til at forebygge eventuelle negative konsekvenser for miljøet og menneskers helbred, som ellers kunne forårsages af forkert bortskaffelse af dette produkt Hvis du ønsker mere detaljerede oplysninger om genbrug af dette produkt, bedes du kontakte din lokale myndighed, genbrugsplads, eller den butik, hvor du købte produktet.

MK: Симболот на производот или на неговото пакување покажува дека овој производ не смее да се третира како отпад од домаќинствата. Наместо тоа, ќе биде предаден на соодветната станица за отпад за рециклирање на електрична и електронска опрема. Со правилно фрлање на овој производ, ќе помогнете да се спречат потенцијалните негативни последици за животната средина и здравјето на луѓето, кои инаку би можеле да настанат од неправилно ракување со отпадот на овој производ. За подетални информации околу рециклирањето на овој производ, контактирајте ја вашата локална градска канцеларија, сервисот за фрлање на отпад од домаќинствата или продавницата во која сте го купиле производот.

RO: Acest simbol aplicat pe produs sau ambalaj in-

dică faptul că produsul nu ar trebui considerat deşeu

casnic. În schimb, acesta trebuie predat centrelor de colectare adecvate de reciclare a echipamentelor

electrice şi electronice. Asigurând eliminarea corectă a acestui produs, ajutaţi la prevenirea posibilelor consecinţe negative asupra mediului şi sănătăţii umane, care pot  cauzate tratarea inadecvată a deşeurilor rezultate din acest produs. Pentru informaţii detaliate, cu privire la reciclarea acestui produs, vă rugăm să contactaţi autorităţile locale, centrele de reciclare sau

magazinul.

NO: Dette symbolet på produktet eller pakken innebærer at produktet ikke skal behandles som husholdningsavfall. I stedet skal det leveres til en gjenvinningstasjon for elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forhindre potensielle negative konsekvenser for miljøet og menneskers helse, som ellers kunne ha inntruffet grunnet feilaktig avfallshåndtering av produktet. For mer detaljert informasjon om resirkulering av dette produktet, bes du kontakte de lokale myndigheter, en gjenvinningsstasjon, eller butikken der du kjøpte produktet.

UK: Цей символ, нанесений на виріб або його упаковку, означає, що виріб не можна викидати разом із побутовим сміттям. Натомість його слід передати на відповідний пункт збору електричного та електронного обладнання, що підлягає повторній переробці. Подбавши про належну ліквідацію виробу, ви допоможете попередити можливі негативні наслідки для довкілля та здоров’я людей, які могли б виникнути в разі неправильного поводження з цим виробом. Для одержання більш докладної інформації про повторну переробку цього виробу звертайтесь у місцеві органи влади, центр повторної переробки чи в магазин, у якому було придбано виріб.

HU: Ez a jelölés a terméken vagy a csomagolásán azt jelenti, hogy a készüléket a háztartási hulladéktól külön kell kezelni. Az elhasznált készüléket az elektromos és elektronikai berendezések begyűjtőhelyére kell szállítani. Azzal, hogy gondoskodik a termék

megfelelő hulladék elhelyezéséről, segít megelőzni a

környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket, amelyek egyébként a termék helytelen hulladékkezelése esetén előfordulhatnának. A termék újrahasznosításával kapcsolatos

bővebb információért, kérjük, vegye fel a kapcsolatot a helyi önkormányzattal, hulladékkezelő szolgáltatókkal,

vagy az üzlettel, ahol a terméket megvásárolta.

SL: Simbol na izdelku ali embalaži označuje, da s tem izdelkom ni dovoljeno ravnati kot z običajnimi go-

spodinjskimi odpadki. Treba ga je oddati na ustrezno

zbirno reciklirno mesto za električno in elektronsko

opremo. S pravilnim odlaganjem tega izdelka boste

pomagali pri preprečevanju potencialnih negativnih

vplivov na okolje in zdravje ljudi, ki ga sicer lahko pov-

zroči neprimerno odlaganje tega izdelka. Za podrobnejše informacije o recikliranju tega izdelka se obrnite

na lokalne oblasti, pristojne za odstranjevanje odpadkov ali trgovino, v kateri ste kupili izdelek.

AL: Simboli mbi produkt ose mbi paketimin e tij tregon se ky produkt nuk mund të trajtohet si mbeturinë shtëpiake. Në vend të kësaj ai do të dorëzohet pranë pikës përkatëse të grumbullimit për riciklimin e pajisjeve elektrike dhe elektronike. Duke u siguruar që ky produkt të hidhet siç duhet, ju do të ndihmojë në parandalimin e pasojave negative të mundshme për mjedisin dhe shëndetin e njeriut, e cila mund të ndryshe të shkaktohen nga trajtimi i papërshtatshëm i mbetjeve të këtij produkti. Për informacion më të detajuar mbi riciklimin e këtij produkti, ju lutemi kontaktoni zyrën tuaj lokale të qytetit, shërbimin e hedhjes së mbeturinave shtëpiake ose dyqanin ku keni blerë produktin.

LT: Šis simbolis ant gaminio ar pakuotės reiškia, kad gaminio negalima išmesti su buitinėmis atliekomis. Jį reikia nugabenti į atitinkamą elektrinių ir elektroninių prietaisų surinkimo punktą perdirbimui. Pasirūpindami tuo, kad gaminys būtų tinkamai utilizuotas, padėsite apsisaugoti nuo neigiamų pasekmių aplinkai ir žmonių sveikatai, kurias priešingu atveju sukeltų netinkamas šio gaminio utilizavimas. Norėdami gauti išsamesnę informaciją apie šio gaminio perdirbimą, kreipkitės į miesto valdžios instituciją, vietinę buitinių atliekų tvarkymo tarnybą ar parduotuvę, kurioje įsigijote gaminį.

LV: Šis simbols uz izstrādājuma un iepakojuma norāda, ka izstrādājumu nevar izmest sadzīves atkritumos. Tā vietā to var nodot piemērotā elektrisko un elektronisko iekārtu pārstrādājamo atkritumu savākšanas vietā. Nodrošinot, ka šis izstrādājums tiek izmests pareizā veidā, varat palīdzēt novērst potenciāli negatīvo ietekmi uz apkārtējo vidi un cilvēku veselību, ko pretējā gadījumā var radīt nepareiza šī izstrādājumu atkritumu apsaimniekošana. Lai saņemtu papildinformāciju par izstrādājuma pārstrādi, sazinieties ar vietējo pārvaldi, pārstrādes centru vai tirdzniecības vietu, kurā iegādājāties izstrādāju-

mu.

PL: Ten symbol umieszczony na produkcie lub opako-

waniu oznacza, że produktu nie wolno usuwać razem ze zwykłymi odpadkami z gospodarstw domowych. Zamiast tego należy go przekazać odpowiedniemu punktowi zbiórki przekazującemu

urządzenia elektryczne i elektroniczne do recyklingu. Pilnując odpowiedniego usunięcia produktu, pomagasz

zapobiegac ewentualnych negatywnym konsekwencjom

dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane niewłaściwym usunięciem zuży-

tego produktu. Szczegółowe informacje dotyczące recyklingu opisywanego produktu można uzyskać od władz lokalnych, służby zbiórki odpadów z gospodarstw domowych lub u sprzedawcy urządzenia.

Dear Customer,

We take offering quality products more than your expectation as a goal, offers you the products produced in modern facilities carefully and particularly tested for quality.

This manual is prepared in order to help you to use your appliance that is manufactured by the most recent technology,

with condence and maximum efciency.

Before using your appliance, carefully read this guide that includes the basic information for right and safe installation,maintenance and use and contact to the nearest Authorized Service for mounting of your product.

EN - 1

CONTENTS :

1. PRESENTATION AND SIZES OF PRODUCT

2. SAFETY WARNINGS

3. INSTALLATION AND PREPARATIONS FOR USE

4. USE OF YOUR OVEN

5. CLEANING AND MAINTENANCE

6. SERVICE AND TRANSPORT

EN - 2

Control Panel for4 heater :

1 2

1- Cooktop 2- Control Panel 3- Oven Door Handle 4- Drawer Cover 5- Door Glass 6- Oven Tray 7- Wire Grid 8- Oven Lamp 9- Front Resistance 10-Highlite element

PRODUCT DIMENSIONS

DEPTH

(cm)

50/60

WIDTH

(cm)

60/60

HEIGHT

(cm)

EN - 6

SAFETY WARNINGS

READ THESE INSTRUCTIONS CAREFULLY AND COMPLETELY BEFORE USING YOUR APPLIANCE, AND KEEP IT IN A CONVENIENT PLACE FOR REFERENCE WHEN NECESSARY.

THIS MANUAL IS PREPARED FOR MORE THAN ONE MODEL IN COMMON. YOUR APPLIANCE MAY NOT HAVE SOME OF THE FEATURES THAT ARE EXPLAINED IN THIS MANUAL. PAY ATTENTION TO THE EXPRESSIONS THAT HAVE FIGURES, WHILE YOU ARE READING THE OPERATING MANUAL.

General Safety Warnings

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the app-

liance. Cleaning and user maintenance shall not be made by children without supervision.

• WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised.

• WARNING: Unattended cooking on a hob with fat or oil can be dangerous and may

result in re. NEVER try to extinguish a re

with water, but switch off the appliance and

then cover ame e.g. with a lid or a re blan-

ket.

• WARNING: Danger of re: do not store items

on the cooking surfa-

EN - 4

ces.

• WARNING: If the surface is cracked, switch off the appliance to avoid the possibility of electric shock.

• For hobs incorporating a lid, any spillage should be removed from the lid before opening. And also the hob surface should be allowed to cool before closing the lid.

• The appliance is not intended to be operated by means of an external timer or separate remote-control system.

• WARNING: In order to prevent tipping of the appliance, the stabilizing brackets must be installed. (For detail information please read the anti-tilting kit set guide.)

• During use, the appliance becomes hot.

Care should be taken to avoid touching heating elements inside the oven.

• During use, handles held for short periods in normal use can get hot.

• Do not use harsh abrasive cleaners or sharp metal scrapers to clean the oven door glass and other surface since they can scratch the surface, which may result in shattering of the glass or damage to the surface.

• Do not use steam cleaners for cleaning the appliance.

- WARNING: Ensure that the appliance is switched off before replacing the lamp to avoid the possibility of electric shock.

• CAUTION: Accessible parts may be hot

EN - 5

when the cooking or grilling is in use. Young children should be kept away.

• Your appliance is produced in accordance with all applicable local and international standards and regulations.

• Maintenance and repair work

must be made only by authorized service technicians. Installation and repair work that is carried out by unauthorized technicians may endanger you. It is dangerous to

alter or modify the specications of

the appliance in any way.

• Prior to installation, ensure that

the local distribution conditions (nature of the gas and gas pressure or electricity voltage and frequency) and the requirements of the appliance are compatible. The requirements for this appliance are stated on the label.

• CAUTION: This appliance is designed only for cooking food and is intended for indoor domestic household use only and should not be used for any other purpose or in any other application, such as for non-domestic use or in a commercial environment or room heating.

• Do not try to lift or move the appliance by pulling the door handle.

• All possible security measures

have been taken to ensure your safety. Since the glass may break, you should be careful while cle-

aning to avoid scratching. Avoid hitting or knocking on the glass with accessories.

• Ensure that the supply cord is not

wedged during the installation. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly quali-

ed persons in order to prevent a

hazard.

• While the oven door is open, do

not let children climb on the door or sit on it.

Installation Warnings

• Do not operate the appliance

before it is fully installed.

• The appliance must be installed

by an authorized technician and put into use. The producer is notresponsible for any damage that might be caused by defective placement and installation by unauthorized people.

• When you unpack the appliance,

make sure that it is not damaged during transportation. In case of any defect; do not use the applian-

ce and contact a qualied service

agent immediately. As the materials used for packaging (nylon, staplers, styrofoam...etc) may cause harmful effects to children, they should be collected and removed immediately.

• Protect your appliance against

atmospheric effects. Do not expose it to effects such as sun, rain, snow etc.

EN - 6

• The surrounding materials of the

appliance (cabinet) must be able to withstand a temperature of min 100°C.

During usage

• When you rst run your oven a

certain smell will emanate from the insulation materials and the heater elements. For this reason, before using your oven, run it empty at maximum temperature for 45 minutes. At the same time you need to properly ventilate the environment in which the product is installed.

• During usage, the outer and inner

surfaces of the oven get hot. While opening the oven door, step back to avoid the hot steam coming out of the oven. There may be a risk of burns.

• Do not put ammable or combustible materials, in or near the appliance when it is operating.

• Always use oven gloves to remove and replace food in the oven.

• Do not leave the cooker while

cooking with solid or liquid oils.

They may catch re on condition of

extreme heating. Never pour water

on to ames that are caused by oil.

Cover the saucepan or frypan with

its cover in order to choke the ame

that has occured in this case and turn the cooker off.

• Always position pans over the

centre of the cooking zone, and turn the handles to a safe position so they cannot be knocked or grabbed.

• If you will not use the appliance

for a long time, plug it off. Keep the main control switch off. Also when you do not use the appliance, keep the gas valve off.

• Make sure the appliance control

knobs are always in the “0” (stop) position when it is not used.

• The trays incline when pulled out.

Be careful not to let hot liquid spill over.

• When the door or drawer of the

oven is open, do not leave anything on it. You may unbalance your appliance or break the cover.

• Do not put heavy things or am-

mable or ignitable goods (nylon, plastic bag, paper, cloth...etc) into the drawer. This includes cookware with plastic accessories (e.g. handles).

• Do not hang towels, dishcloths

or clothes from the appliance or its handles.

During cleaning and maintenance

• Always turn the appliance off be-

fore operations such as cleaning or maintenance. You can do it

after plugging the appliance off or turning the main switches off.

• Do not remove the control knobs

to clean the control panel.

EN - 7

TO MAINTAIN THE EFFICIENCY

AND SAFETY OF YOUR APPLI ANCE, WE RECOMMEND YOU ALWAYS USE ORIGINAL SPARE PARTS AND TO CALL ONLY OUR AUTHORIZED

SERVICE AGENTS IN CASE OF NEED.

EN - 8

Contact to Authorized Service for mounting of your oven.

INSTALLATION OF OVEN

There are some factors that must be paid attention to while installing your oven.

Surely pay attention to our below suggestions in order to be able to prevent any

problems and/or dangerous situations that may occur later.

It can be placed close to other furniture on condition that in the area where the oven

is set up, the furniture’s height must not exceed the height of the cooker panel.

Pay attention not to place it near the refrigerator, there must be no ammable or

in ammable materials such as curtain,

waterproof cloth etc. that will begin to burn

quickly, while selecting place for oven.

If the kitchen furniture are higher than the pan which the oven’s cookers are on,

it must be at least 11 cm away from the oven’s side.

The minimum heights from the oven’s pan and wall cupboards and paddle boxes

with fan over the oven, are shown as below. Thus, the paddle box must be at

minimum 650 mm height from the cooker pan.

If there is no paddle box, this height must not be less than 700 mm.

This appliance must only be installed

directly on the oor and not on a base.

It is required there must be at least 2 cm blank space between the back cover of

oven and wall for air circulation.

The furniture close to oven must be manufactured resistant to heat more than

50 C° of the room temperature.

EN - 9

ELECTRIC CONNECTION AND SECURITY

During the electric connection, surely follow the instructions below.

The earthing cable must be connected to the terminal. You have to ensure the

cable with insulation to be connected to the power source during the connection of

cable. If there is not any appropriate earthed electric outlet in accordance with

regulations in the place where the appliance will be installed, immediately contact to

our authorized service. The earthed electric outlet must be

close to the appliance. Surely do not use the

extension cord. The supply cable must not touch to

the hot surface of the product.

In case the supply cable is damaged, surely contact to Qualied Service. The

cable must be changed by the authorized service.

The wrong electric connection may damage your appliance. Such damage is not

in guarantee extent.

The electric cable must not touch to the hot parts of appliance. The electric cable

must not touch the back part of the appliance. Otherwise the electric cable of

appliance may be damaged. And this situation may cause short circuit.

The producer rm declares that it

has no responsibility against any kind of damages

and losses that emanate from the following security norms.

Provide a means of disconnection from the supply having an air gap contact separation of at least 3mm in all active (phase) conductors. Such means of disconnection shall be incor-

porated in the xed wiring according to

the wiring rules.

The appliance is provided for xed

connection to the power supply. The connection

of the appliance to an electrical source must be done by authorized technician.

For xed connection, use the H05VV,

H05V2V2 or H05RR type supply cord.

Some appliances can be equipped with special plug (Perilex or Norplug). If it is necessary, change it with the same

specied spare part.

Use 16A/400V 5 pin for perilex plug and 25A/250V for Norplug.

EN - 10

These plugs can be used only in some countries.

The appliance is adjusted as appropriate for 220-240 Volts and 380-415V 3N Volts of electricity. If the network electricity is different than this informed value, immediately contact to our authorized service.

For xed connection, use 3x2,5mm2 or

3x4mm2 sized cable according to appliances power and terminal box label.

GENERAL WARNINGS AND MEASURES

Your appliance is produced in accordance with the related security instructions

connected with electrical appliance. The maintenance and repair works must be

made just by the authorized service technician who is trained by the

producer rm.

The installation and repair works whitout following rules may endanger you.

may be aming

up on condition of extreme heating.

Never pour water to the ames

occuring from oil. Cover the saucepan or frypan with its

cover in order to choke the

ame that

was occured in this case and turn the

cooker off. The oven and heat adjustment switches must be adjusted

and oven's clock must be programmed for cooking in your oven.

Otherwise the oven does not operate. Do not leave anything on it when the door or drawer of oven is open. You

may unbalance your appliance or break the cover.

Do not put heavy things or

flammable, burnable goods (nylon,

plastic bag, paper, cloth etc.) into the lower drawer.

Plug it off when you do not use the appliance.

Its outside surfaces heat while your appliance operates. The interior surfaces of

oven, components that ensures the heat and steam that goes out are quite hot. Even

if the appliance is turned off, these

parts hold its heat for a specic time.

Do not touch onto the hot surfaces. Keep children

away. Do not leave the cooker while

cooking with solid or liquid oils. There

EN - 11

Protect your appliance against atmospheric effects. Do not leave it to effects

such as sun, rain, snow, powder etc.

3x4 mm² 220V~ 3x4 mm² 230V~ 3x4 mm² 240V~

4x2.5 mm² 220V~ 4x2.5 mm² 230V~ 4x2.5 mm² 240V~

5x1.5 mm² 380V 3N~ 5x1.5 mm² 400V 3N~ 5x1.5 mm² 415V 3N~

USING THE OVEN

Control panel

Oven function control knob

To select the desired cooking function, turn the knob to the related symbol. The details regarding oven functions are explained in the next section.

Oven Function Control Knob

To select the desired cooking function, turn the knob to the related symbol. The details regarding oven functions are explained in the next section.

EN - 13

GENERAL APPEARENCE AND TECHNICAL FEATURES OF

USE OF

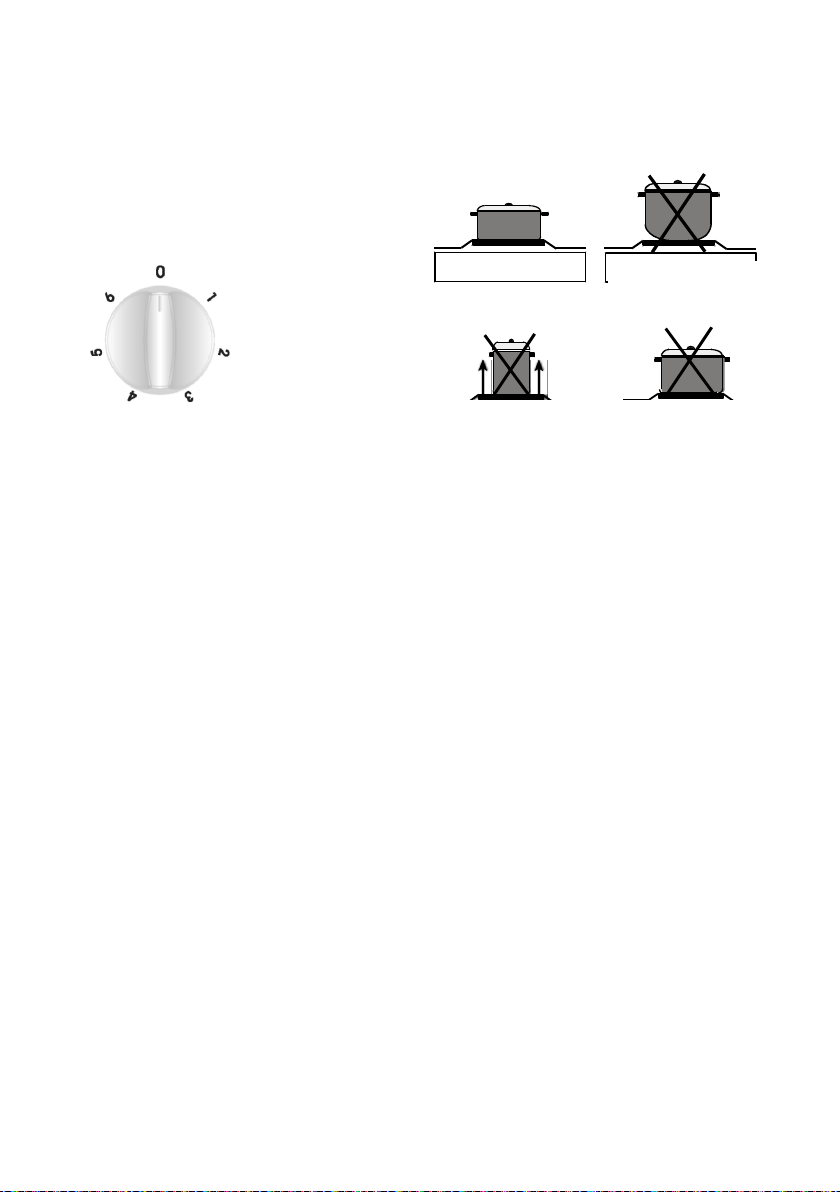

The electrical cooker is commanded by 7 graded switches. "0" of the grades is

off location. The use elds in response

to other 6 grades are below.

1.Keeping hot location

2-3.Heating locations at low heat

4-5-6.Cooking

- roasting and boiling locations

During use of electrical cookers, it is required to pay attention to the used saucepans to have smooth bases. If appropriate sized and smooth based saucepans are used, you can get the most efficiency from your cooker. It is not suggested to use the little size saucepans on the big size cooker, because this will cause heat loss and

so energy will be wasted.

RIGHT

WRONG

small saucepan diameter

WRONG

circular saucepan base

WRONG

saucepan’s base had not settled

Surely control that your cooker is off, the control switch is at "0" location after cooking.

Also never touch it as the cooker will

be hot for a speic time after it was

turned off. Do not let children to come close to it. Clean the electrical cooker with a wet

cloth after using the electrical cooker. If there is excessively getting dirty situation, you can clean it with water with detergent rather well.

Heat for a few minutes for the upper part to dry after cleaning. If you will not use its

upper part for a while, ensure to occur a thin oil layer as oiling with machine oil.

EN - 14

Oven Functions

* The functions of your oven may be different due to the model of your product.

Oven Lamp:

Only the oven light will be turned on and it will remain on in all cooking functions.

Defrost Function:

The oven’s warning lights will be turned on, the fan will start operating.

To use the defrost function, take your frozen food and place it in the oven on a shelf placed in the third slot from the bottom. Placing an oven tray under the defrosting food to catch the water accumulated due to the melting ice is recommended. This function will not cook or bake your food, it will only help defrost it.

Fan Function:

The oven's thermostat and warning lights will be turned on, the upper and lower heating elements and fan will start operating.

The oven’s thermostat and warning lights will be turned on, the lower and upper heating elements will start operating. The static cooking function emits heat, ensuring even cooking of the food on the lower and upper shelves. ideal for making pastries, cakes, baked pasta, lasagne and pizza. Pre-heating the oven for 10 minutes is recommended and it is best to cook on only one shelf at a time when using this function.

Grilling Function:

The oven’s thermostat and warning lights will be turned on, the grill heating element will start operating. This function is used for grilling and toasting foods. Use the upper shelves of the oven. Brush the wire grid lightly with oil to stop foods sticking and place foods in the centre of the grid. Always place a tray beneath to catch any oil or fat drippings. Pre-heating the oven for about 10 minutes is recommended. Warning: When grilling, the oven door must be closed and the oven temperature should be adjusted to 1900C.

This is

This function is very good for baking pastries. Cooking is carried out by the lower and upper heating elements within the oven and by the fan providing air circulation, which will give the food a slightly grilled effect. Preheating the oven for about 10 minutes is recommended.

Static Cooking Function:

EN - 15

Faster Grilling Function:

The oven’s thermostat and warning lights will be turned on, the grill and upper operating. The function is used for faster grilling and for covering a larger surface area, such as grilling meats. Use the oven's upper shelves. Brush the wire grid lightly with oil to stop foods sticking and place foods in the centre of the grid. Always place a tray beneath to catch any oil or fat drippings. Pre-heating the oven for about 10 minutes is recommended. Warning: When grilling, the oven door must be closed and the oven

temperature should be adjusted to 1900C

heating elements will start

Double Grill and Fan

Function:

Use the upper shelves of the oven. Brush the wire grid lightly with oil to stop foods sticking and place foods in the centre of the

grid. Always place a tray beneath to catch any oil or fat drippings. Preheating the oven for about 10 minutes is recommended.

Warning: When grilling, the oven door must be closed and the oven temperature should be adjusted to 1900C.

Pizza Function

The oven's thermostat and warning lights will be turned on, the ring and lower heating elements and fan will start operating.

The oven lights will be turned on, the grill and upper heating elements and fan will start operating.

This function is thicker foods and for covering a larger surface area. Both the upper heating elements and grill will be energised along with the fan to ensure even cooking.

’s thermostat and warning

used for faster grilling of

EN - 16

Fan and lower heating function is ideal for baking food, such as pizza, equally in a short time.

While the fan evenly disperses the heat of the oven, the lower heating element ensures the baking of food dough.

Turbo Function

The oven’s thermostat and warning lights will be turned on, the ring heating element and fan will start operating.

The turbo function evenly disperse the heat in the oven. All foods on all racks will be cooked evenly. It is recommended to pre-heat the oven about 10 minutes.

Use of digital timer

Time Adjustment:

The time must be adjusted before starting to use the oven. Following the power supply to the oven, symbol (A) and the three “0”s on the screen will

begin to ash. Press the (+) and (-)

keys simultaneously. The symbol will appear on the screen. Also, the dot in the middle of the screen will

begin to ash. Using the (+) and (-)

buttons, adjust the current time while

this dot is ashing. After the

adjustment, the dot should be lit continuously.

EN - 17

Following the power supply to the oven, when symbol (A) and the three

“0”s on the screen begin to ash, the

oven can not be operated using the

control buttons. When the (+) and (-)

buttons are pressed simultaneously for time adjustment, the symbol will appear on the screen. When this symbol appears on the screen, you can manually operate the oven. As the adjusted time will be reset in the event of a power failure, the time adjustment operation will have to be carried out once again.

Audible Warning Time Adjustment:

The time must be adjusted before starting to use the oven. Following the power supply to the oven, symbol (A) and the three “0”s on the screen will

begin to ash. Press the (+) and (-)

keys simultaneously.

The symbol will appear on the screen. Also, the dot in the middle of

the screen will begin to ash. Using the (+) and (-) keys, adjust the current time while this dot is ashing. After

the adjustment, the dot should be lit continuously. This function can be used to receive audible warnings at the completion of the adjusted time period.

Press the MODE key in the middle.

The symbol will ash on the screen.

Three “0”s will also appear. Adjust the desired time period for the warning

by using (+) and (-) keys while the symbol is ashing. Some time after

the completion of the adjustment, the symbol will be lit continuously. When the symbol begins to light continuously, the audible warning time adjustment is done.

The audible warning time can be set to a time between the time range of 0 and

23.59.

When the set time is up, the timer gives an audible warning and the

symbol begins to ash on the screen.

Pressing any key will stop the audible warning and the symbol will disappear from the screen.

The Audible Warning time adjustment is for warning purposes only. The oven will not be activated with this function.

Adjustment of the cooking time:

This function is used to cook in the desired time range. The foods to be cooked are put into the oven. The oven is adjusted to the desired cooking function. The oven thermostat is adjusted to the desired degree depending on the dish to be cooked. Keep pressing on the MODE button until you see “stop” on the timer screen. When you see “stop” on the timer screen, symbol (A) will begin to

ash. Adjust the cooking period for

the food you wish to cook, by using

EN - 18

the (+) and (-) buttons while the timer

is in his position. Some time after the adjustment operation is completed, the day’s time will appear on the screen and symbol (A) and will begin to continuously light on the screen. While doing this, the oven will also start to operate.

A cooking period between the time

range of 0 and 10 hours can be set.

At the completion of the set duration, the timer will stop the oven and give an audible warning. Also, symbol

(A) will begin to ash on the screen.

After bringing the oven button and oven thermostat button to 0 position, pressing any button of the timer will end the audible warning. Also, the timer will be brought to the manual use function.

This function is used to cook according

to desired nishing time. The food

to be cooked is put into the oven. The oven is adjusted to the desired cooking function. The oven thermostat is adjusted to the desired degree depending on the dish to be cooked. Keep pressing the MODE button until you see “end” on the timer screen, symbol (A) and the day’s time will

respectively begin to ash.

Adjust the nishing time for the food you wish to cook, by using the (+)

and (-) keys while the timer is in this position. Some time after the adjustment operation is completed, the current time will appear on the screen and symbols (A) and will begin to continuously light on the screen. While doing this, the oven will also start to operate.

Adjustment of the cooking end time:

EN - 19

You can set a time which can be up to 10 hours after the current time.

Upon completion of the set duration, the timer will stop the oven and an give audible warning. The the symbol (A)

will also begin to ash on the screen.

After bringing the oven button and oven thermostat button to 0 position, pressing any button of the timer will end the audible warning. The timer will also be brought to manual use function.

Full-Automatic Programming:

A cooking period between the time range of 0 and 10 hours can be set.

This function is used to cook food after a certain period of time, within a certain duration. The food to be cooked is put into the oven. The oven is adjusted to the desired cooking function. The oven thermostat is adjusted to the desired degree depending on the dish to be cooked.

First, keep pressing the MODE button until you see “stop” on the timer screen. When you see “stop” on the timer screen, the symbol (A) will begin

to ash. Adjust the cooking period for

the food you wish to cook, by using

the (+) and (-) keys while the timer is

in this position. Some time after the adjustment operation is completed, the day’s time will appear on the screen and the symbols (A) and will begin to continuously light on the screen.

Second, keep pressing the MODE button until you see “end” on the timer screen. When you see “end” on the timer screen, the symbol (A) and the

cooking end time begin to ash. Adjust the nishing time for the food by using the (+) and (-) keys while the timer is

in this position. Some time after the adjustment operation is completed, the day’s current time will appear on the screen and the symbol (A) will begin to light continuously on the screen.

You can set a time which can be up 23.59 hours after the time obtained by adding the cooking period and the current time.

The oven will start operating at the time calculated by deducting the

cooking period from the set nishing time, and will stop at the set nishing

time. The timer will give an audible warning and the symbol (A) will begin

to ash. After bringing the oven button

and oven thermostat button to the 0 position, pressing any button of the

EN - 20

timer will end the audible warning. Also, current time will be displayed on timer.

Key Lock:

• The key lock is automatically activated when the timer is not in use for 5 seconds in normal usage. To unlock the timer, press MODE button for 3 seconds. Then desired operation can be done.

• After activation of the mode button, each button is activated immediately as they are pressed.

Energy Saving

- During use of electrical cookers , it is

required to use saucepans having at

bases.

- Choose a cookware of proper size .

- Using a lid will reduce cooking times.

- Minimise the amount of liquid or fat to reduce cooking times.

- When liquid starts boling ,reduce the temperature setting.

- Oven door should not be opened often during cooking period.

EN - 21

Accessories Used in Oven

You can use glass dishes, cake molds, special oven trays that are appropriate for use

in oven, that you are able to assure in market, apart from the oven trays and grill wire

chicken roasting skewer that are given together with your oven. Pay attention to the

information related to the subject that

were given by the manufacturer rm.

In case small size dishes are used, place the dish onto the grill wire, as it will

completely be on the middle part of the wire. The following information must also be

followed for the enameled dishes. If the food that will be cooked does

not cover the oven tray completely, if the food is

taken from the deep freezer or the tray is being used for collection of food's

juices that

ow during grilling, the form changes

can be observed in tray because of the high

heat that occur during cooking or roasting.

The tray will return to its old form only when the tray cooled after cooking. This is a

normal physical event that occurs during heat transfer.

Do not leave this tray or dish in cold environment right away after cooking in glass tray

or dish. Do not put onto the cold and wet grounds. Place on a dry kitchen cloth or dish

cross, ensure it to cools slowly. Otherwise the glass tray or dish may be broken.

If you will grill in your oven; we recommend you to use the grill that was given in tray

together with product. ( If your product includes this material ) So, the oils that spatter

and ow, will not dirty the inside of

oven. If you will use the big wire grill; ut a tray onto one of the lower shelves for oils not to

be collected. Also put some water into it for

cleaning easiness. Use 4th and 5th shelves while grilling

and oil the grill for the ingredients that you will

grill not to stick to the grill. Oven Cavity Rack positions

5. Rack

4. Rack

3. Rack

2. Rack

1. Rack

EN - 22

Oven Accessories

The accessories of your oven may be different due to the model of your product.

Wire grid

Wire grid is used to

grill or to place different cookwares on it.

WARNING- Fit the grid correctly

into any corresponding rack in the oven cavity and push it to the end.

Shallow Tray

Shallow tray is used to bake pastry

such as ans

etc.To locate the tray correctly in the

cavity, put it to any rack and push it up to the end.

Removal of wire shelf

Pull the wire shelf as shown in the picture. After releasing it from clips, lift it up.

Deep Tray

The deep tray is used to cook stews. To locate the tray correctly in the cavity, put it on any rack and push it to the

back.

EN - 23

CLEANING

Be sure that all control switches are off and your appliance cooled before cleaning

your oven. Plug off the appliance. Control whether they are appropriate

and recommended by the manufacturer before

using the cleaning materials on your oven. As they may damage the surfaces, do not

use caustic creams, abrasive cleaning powders, thick wire wool or hard tools. In case

the liquids that overows around your

oven burn, the enameled place may be damaged. Immediately clean the

overew liquids.

Cleaning of Inside of Your Oven Surely plug off the oven before starting

cleaning. The inside of enameled oven is

cleaned in the best way when the oven is warm.

Wipe the oven with a soft cloth that had been hemmed in soapy water after each use.

Later wipe it with a wet cloth once more and then dry it. It may be required to use a

liquid cleaning material from time to time and make a complete cleaning. Do not clean

with dry and powder cleansers.

Cleaning of Your Oven's Cover

In order to be able to clean the cover of your oven from inside and outside, use a glass cleaner. Then rinse, dry

it with a dry cloth. The cover can be pulled out for cleaning as shown in the

following gure.

* Open the cover completely. * Pass the metal pin through the holes

as shown on picture * Do this process for both hinges. * Lift up the cover slightly, pull towards

the outside smoothly. The cover will completely

come out. * Again place it into hinge holes while

pinning the cover to its place. Do not clean the oven's cover while

the glass panels are hot. In case this measurement

is not taken, the glass panel may brake down. Contact to Authorized Service whenany problem occured.

Requirements Before Contacting to Service

If the oven does not operate; The oven may be plugged off, there

has been a blow-out. On models tted

with a timer, time may not be regulated.

If the oven does not heat; The heat may be not adjusted with

oven's heater control switch.

If the interior lighting lamp does not light;

The electricity must be controlled. It must be controlled whether the lamps

are defective. If they are defective, you can

change them as following the guide.

EN - 24

Cooking ( if lower-upper part does not cook equally ) ;

Control the shelf locations, cooking period and heat values according to the manual.

Except these, if you still have any problem with your product, please call to the

"Authorized Service".

Information Related to Transport

If you need any transport; Keep the original case of product and

carry it with its original case when needed to

be carried. Follow the transport signs on case.

Tape the cooker on upper parts, hats and heads and saucepan carriers to the

cooking panels. Place a paper between the upper

cover and cooking panel, cover the upper cover,

then tape it to the side surfaces of oven.

Tape cardboard or paper onto the front cover on interior glass of oven as it will be

suitable to the trays, for the wire grill and trays in your oven not to damage to the

oven's cover during transport. Also tape the oven's covers to the

side walls. If it does not have the original case;

Take measure for the external surfaces (glass and painted surfaces) of oven against

possible blows.

EN - 25

Sehr verehrte/r Kunde/in,

Unser Ziel ist es Qualitätsprodukte herzustellen, die ihre Erwartungen übertreffen. Wir bieten Ihnen in hochmodernen Fabriken produzierte und sorgfältig auf ihre Qualität geprüfte Produkte.

Dieses Handbuch wurde erstellt, um Sie bei der Verwendung Ihres Haushaltsgeräts zu unterstützen, das mit modernster Technik, Sorgfalt und höchster Qualität hergestellt wurde.

Bevor Sie ihr Gerät verwenden, lesen Sie dieses Handbuch sorgfältig durch, da es grundlegenden Informationen für die korrekte und sichere Installation, Wartung und Verwendung enthält, und kontaktieren Sie das nächste Servicecenter, um ihr Produkt aufzubauen.

DE - 1

INHALTSVERZEICHNIS:

1. VORSTELLUNG UND ABMESSUNGEN DES PRODUKTS

2. SICHERHEITSHINWEISE

3. INSTALLATION UND VORBEREITUNG

4. VERWENDUNG IHRES OFEN

5. REINIGUNG UND WARTUNG

6. KUNDENDIENST UND TRANSPORT

DE - 2

Bedienfeld für 4 Heizung:

1 2

PRODUKT ABMESSUNGEN

TIEFE

BREITE

(cm)

50/60

1- Kochfeld 2- Bedienfeld 3- Ofentürgriff 4- Schubladenabdeckung 5- Türglas 6- Ofenfach 7- Drahtgitter 8- Ofenlampe 9- vorderer Widerstand 10- Highlite element

(cm)

60/60

HÖHE

(cm)

DE- 3

SICHERHEITSHINWEISE

LESEN SIE SICH DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG VOR DER VERWENDUNG IHRES GERÄTS DURCH UND BEWAHREN SIE SIE FÜR SPÄTERES NACHSCHLAGEN AN EINEM LEICHT ERREICHBAREN ORT AUF.

DIESES HANDBUCH WURDE FÜR MEHR ALS EIN MODELL ERSTELLT. IHR GERÄT MUSS NICHT ALLE DER EIGENSCHAFTEN HABEN, DIE IN DIESEM HANDBUCH BESCHRIEBEN SIND. ACHTEN SIE BEIM LESEN DIESER ANLEITUNG AUF FORMULIERUNGEN MIT ABBILDUNGEN.

Allgemeine Sicherheitshinweise

• Das Gerät darf von Kindern ab 8 Jahren und Menschen mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder Fehlen von Erfahrung und Wissen bedient werden, wenn Sie eine Einweisung oder Anweisungen zur sicheren Handhabung des Geräts erhalten

haben und die damit verbundenen Gefahren kennen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Anwenderwartung sollte nicht ohne Aufsicht von Kindern ausgeführt werden.

• ACHTUNG: Während des Betriebs wird das Gerät und seine berührbaren Teile heiß. Passen Sie auf, dass Sie die Heizelemente nicht berühren. Kinder unter 8 Jahren sollten von dem Gerät ferngehalten werden, es sei denn, sie  benden sich unter ständiger Aufsicht.

• ACHTUNG: Unbeaufsichtigtes Kochen mit Fett oder Öl auf einem Kochfeld kann gefährlich sein und zu einem Brand führen. Löschen Sie ein Feuer NIEMALS mit Wasser,

DE - 4

sondern schalten das Gerät aus und ersticken die Flamme z. B. mit einem Deckel oder einer Feuerdecke.

• ACHTUNG: Brandgefahr: Legen Sie keine Gegenstände auf den

Kochächenab.

• ACHTUNG! Wenn die OberächeRisseauf-

weist, schalten Sie das Gerät aus, um einen Stromschlag zu vermeiden.

Bei Kochächen, die

•

mit einer Abdeckung ausgestattet sind, sollten Sie Verschmutzungen vor dem Abnehmen des Deckels entfernen. Bevor Sie den Deckel wieder schließen, müssen

Sie die Kochäche

abkühlen lassen.

• Das Gerät ist nicht für die Bedienung mit einer externen Zeitschaltuhr oder ge-

trennten Fernbedienung vorgesehen.

• ACHTUNG! Um zu verhindern, dass das Gerät umkippt, müssen die Stabilisierungsklammern angebracht sein. (Für detaillierte Informationen lassen Sie die Anleitung zum Aufbau der Anti-Kipp-Vorrichtung.

• Das Gerät wird während seiner Verwendung heiß. Passen Sie auf, dass Sie die Heizelemente im Inneren des Ofens nicht berühren.

• Die Griffe werden bei normaler Verwendung ebenfalls heiß.

• Verwenden Sie keine ätzenden Scheuermittel oder scharfe Metallschaber, um die Glastür des Ofens und

andere Oberächen

zu reinigen, da diese

DE - 5

die Oberäche zerkratzen können, was zum Splittern des Glases oder Schäden an

derOberächeführen

kann.

• Verwenden Sie zur Reinigung des Geräts keinen Dampfreiniger.

- ACHTUNG: Achten Sie darauf, dass das Gerät, bevor Sie die Lampe austauschen, ausgeschaltet ist, um einen Stromschlag zu vermeiden.

• VORSICHT: Berührbare Teile können beim Braten oder Grillen sehr heiß werden. Kleine Kinder müssen von dem Gerät ferngehalten werden.

Ihr Gerät wurde nach allen geltenden nationalen und internationalen Normen und Vorschriften hergestellt.

Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern durchgeführt werden. Wartungs- und Installationsarbeiten, die nicht von autorisierten

Technikern durchgeführt wurden, können Sie in Gefahr bringen. Es ist gefährlich, das Gerät in jeglicher Weisezumodizierenoderumzubauen.

• VordemEinbaumüssenSiedie

örtlichen Energieversorgungsbedingungen prüfen (Art des Gases, Gasdruck oder elektrische Spannung und Frequenz) und das die Voraussetzungen mit dem Gerät kompatibel sind. Die Voraussetzungen für dieses Gerät sind auf dem Etikett genannt.

• VORSICHT: Diese Gerät ist nur für das Kochen von Speisen in einem privaten Haushalt vorgesehen und darf nicht zu einem anderen Zweck oder einer anderen Verwendung, wie gewerblicher oder beruflicher Verwendung oder Raumheizung, verwendet werden.

• VersuchenSieniemals,dasGerät

anzuheben oder zu bewegen, indem Sie am Türgriff ziehen.

• EswurdenallemöglichenSicherheitsmaßnahmen ergriffen, um Ihre Sicherheit zu garantieren. Da das Glas brechen kann, sollten Sie beim Reinigen vorsichtig sein, um Kratzer zu vermeiden. Vermeiden Sie, mit dem Zubehör gegen das Glas zu schlagen oder zu stoßen.

• AchtenSiebeimEinbaudarauf,

dass das Stromkabel nicht eingequetscht wird. Ein beschädigtes Netzkabel muss vom Hersteller, einem Kundendienst oder ähnlich qualiziertemFachpersonalausgetauscht werden.

• LassenSieKindernichtaufdie

DE - 6

geöffnete Backofentür klettern oder darauf sitzen.

Einbauhinweise

• BenutzenSiedenBackofenerst,

wenn er vollständig eingebaut ist.

• DasGerätmussvoneinemautori-

sierten Techniker angeschlossen und in Betrieb genommen werden. Der Hersteller ist nicht für Schäden haftbar, die durch einen falschen Einbau oder einen falschen Anschluss durch nicht autorisierte Personen entstehen.

• WennSiedasGerätauspacken,

achten Sie bitte auf mögliche Transportschäden. Wenn ein Schaden vorliegt, dürfen Sie das Gerät nicht verwenden und Sie müssen sich mit dem autorisierten Kundendienst in Verbindung setzen. Die zur Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor, usw.) stellen eine Gefahr für Kinder dar und sollten daher sofort eingesammelt und entfernt werden.

• SchützenSieIhrGerätvorUm-

welteinüssen.SetzenSieesnicht EinüssenwieSonne,Regen,

Schnee, usw. aus.

• DiedasGerätumgebendenMa-

terialien (z.B. Schränke) müssen einer Temperatur von min. 100°C widerstehen können.

Während der Verwendung

• WennSieIhrenBackofendas

ersten Mal verwenden, kann ein bestimmter Geruch aus dem Iso-

liermaterial und den Heizelementen austreten. Aus diesem Grund sollten Sie den Backofen vor der Verwendung im leeren Zustand bei Höchsttemperatur 45 Minuten lang betreiben. Gleichzeitig müssen Sie für eine ausreichende Entlüftung des Raumes sorgen, in dem das Produkt aufgestellt ist.

• DieinnerenundäußerenOberächen werden während der Verwendung heiß. Wenn Sie die Backofentür öffnen, treten Sie einen Schritt zurück, um dem Dampf, der aus dem Ofen austritt, auszuweichen. Es besteht Verbrennungsgefahr.

• StellenSiekeinebrennbarenoder entammbarenStoffeinoderne-

ben das Gerät, wenn es in Betrieb ist.

• VerwendenSiestetsOfenhandschuhe, wenn Sie Speisen in den Backofen stellen oder aus ihm herausnehmen.

• LassenSiedenBackofennicht

unbeaufsichtigt, wenn Sie mit

festenoderüssigenÖlenkochen.

Diese können bei extremer Erhitzung Feuer fangen. Schütten Sie niemals Wasser in brennendes Öl. Decken Sie den Kochtopf oder die Pfanne mit einem Deckel ab, um etwaige Flammen zu ersticken und schalten Sie den Backofen aus.

• StellenSieTöpfeundPfannenimmer in die Mitte der Kochzone und drehen die Griffe in eine sichere Position, damit sie nicht angestoßen und zufällig gegriffen werden können.

• WennSiedenBackofenfürlänge-

DE - 7

re Zeit nicht benutzen, trennen Sie ihn vom Netz. Der Hauptschalter sollte dabei ausgeschaltet sein. Wenn Sie das Gerät nicht verwenden, drehen Sie das Gasventil zu.

• AchtenSiedarauf,dassdieBedi-

enknöpfe des Backofens immer auf „0" (Aus) stehen, wenn der Ofen nicht benutzt wird.

• DieBlecheneigensich,wennsie

herausgezogen werden. Seien Sie vorsichtig und lassen Sie keine heiße Flüssigkeit überlaufen.

• StellenSienichtsaufdiegeöff-

nete Tür oder die Schublade des Backofens. Sie können Ihr Gerät aus dem Gleichgewicht bringen oder den Deckel abbrechen.

• StellenSiekeineschweren

Gegenständebzw.entammbare

oder entzündliche Materialien (Nylon, Plastiktüten, Papier, Stoff usw.) in die Schublade. Dies gilt auch für Kochgeschirr mit Kunststoffzubehör (z. B. Griffe).

• HängenSiekeineHandtücher,

Küchentücher oder Kleidung an das Gerät oder seine Griffe.

gen, entfernen Sie nicht die Bedienknöpfe .

WIR EMPFEHLEN, DASS SIE STETS ORIGINALERSATZTTEILE FÜR DEN FALL EINER REPARATUR VERWENDEN UND NUR IHREN AUTORISIERTEN KUNDENDIENST ANRUFEN, UM DIE EFFIZIENZ UND SICHERHEIT IHRES HAUSHALTSGERÄTS AUFRECHT ZU ERHALTEN.

Während der Reinigung und Wartung

• SiemüssendasGerätausschal-

ten, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen. Sie können dies

nach das Ausstecken des Geräts oder Ausschalten des Netzschalters tun.

• WennSiedasBedienfeldreini-

DE - 8

Setzen sie sicht mit dem zugelassenen Kundendienst für den Einbau ihres Backofens in Verbindung.

EINBAU DES OFENS

Es gibt einige Faktoren, auf die Sie beim Einbau des Ofens achten müssen.

Achten Sie auf jeden Fall auf unsere folgenden Empfehlungen, um jegliche

Probleme und/oder Gefahrensituationen zu vermeiden, die später auftreten können

Er kann in die Nähe anderer Möbel gestellt werden, unter der Bedingung, dass in der Gegen, in welcher der Ofen

aufgestellt wird, die Möbelhöhe nicht

dieHöhederKochächeüberschreitet.

Zimmertemperatur sein. Wenn die Küchenmöbel höher als die

Kochächeist,

müssen sie mindestens 11 cm von der Ofenseite sein.

DieMindesthöhederKochäche,der

Wandschränke und der paddle Boxen mit der Abzugshaube sind unten

angezeigt. Daher muss die paddle Box mindestens 650 mm höher als die

Kochächesein.

Wenn keine paddle Box vorhanden ist, muss die Höhe mindestens 700 mm betragen.

Das Gerät darf nur direkt auf dem Boden, und nicht auf einer Basis aufgestellt werden.

Achten Sie darauf, ihn nicht in der Nähe eines Kühlschranks aufzustellen, zudem dürfen sich keine brennbare

oderentammbareMaterialien,wie

Vorhänge und wasserdichte Stoffe usw. in der Nähe des Einbauplatzes

benden,

da sie schnelle Feuer fangen können.

Es müssen mindestens eine Lücke von 2cm zwischen der Rückabdeckung

des Ofens für die Luftzirkulation frei bleiben.

Die Möbel in der Nähe des Ofens müssen hitzebeständig

für eine höhere Hitze als 50°C über der

DE - 9

ELEKTRISCHER ANSCHLUSS UND SICHERHEIT

Folgen sie den unten angegebenen Anleitungen genau während des elektrischen Anschlusses.

Das Erdungskabel muss mit dem Anschluss verbunden sein. Sie müssen das Kabel isolieren, bevor Sie es an die Stromquelle während des Anschluss des Kabels anschließen. Wenn keine geeignete geerdete Steckdose vorhanden ist, die den gültigen Vorschriften in dem Land, in dem das Gerät aufgebaut werden soll, entspricht, kontaktieren Sie sofort den zugelassenen Kundendienst.

Die geerdete Steckdose muss sich in

NähedesGerätsbenden.Benutzen

Sie auf keinen Fall ein Verlängerungskabel. Das Netzkabel darf nicht die heiße

OberächedesProduktsberühren.

DieHerstellerrmeerklärt,dasssie

keine Haftung für jegliche Arte von Schäden und Verlusten übernimmt, die aus der Nichtbeachtung folgender Sicherheitsnormen entspringen.

Halten Sie ein Mittel für die Trennung vom Netzt bereit, die ein Luft-Kontakttrennung von mindestens 3mm in allen aktiven (Phasen)-Leitern aufweist. Solche Trennungsmittel müssen in die xierteVerkabelungnachdenVerkabelungsregeln integriert werden.

Das Gerät ist für die Verwendung mit einem Stecker oder einer festen Verbindung zum Stromnetz ausgelegt. Der Anschluss

des Geräts an eine Stromquelle müssen von einem zugelassenen Elektriker vorgenommen werden.

Für einen festen Anschluss, verwenden Sie die Netzkabeltypen H05VV, H05V2V2 oder H05RR.

Wenn das Netzkabel beschädigt ist, kontaktieren Sie sofort den Kundendienst Das Kabel muss vom autorisierten Kundendienst ausgetauscht werden.

Ein falscher Stromanschluss kann ihr Gerät beschädigen. Solche Schäden sind nicht von der Garantie abgedeckt.

Das Stromkabel darf nicht die heißen Teile des Geräts berühren. Das Stromkabel darf nicht die Rückseite des Geräts berühren. Sonst kann das Stromkabel des Geräts beschädigt werden und diese Situation kann zu einem Kurzschluss führen.

DE - 10

Manche Geräte sind mit einem Spezialstecker ausgestatte (Perilex oder Norplug) Wenn nötig, ersetzen Sie dies mit dem entsprechen Ersatzteil.

Verwenden Sie den 16A/400V 5-Pin für einen Perilex-Stecker und einen 25A/250V-Pin für einen Norplug.

Diese Stecker können nur in einigen Ländern verwendet warden.

KF-66FVMT15WL-CH

Dieses Gerät ist für eine Spannung von 220-240 Volt und 380-415V 3N Volts

ausgelegt Wenn die Netzspannung

3x4 mm² 220V~ 3x4 mm² 230V~ 3x4 mm² 240V~

4x2.5 mm² 220V~ 4x2.5 mm² 230V~ 4x2.5 mm² 240V~

5x1.5 mm² 380V 3N~ 5x1.5 mm² 400V 3N~ 5x1.5 mm² 415V 3N~

sich von diesen Werten unterscheidet, kontaktieren Sie umgehend unseren Kundendienst.

Für einen festen Anschluss, verwenden Sie 3x2,5mm2- oder 3x4mm2-Kabel, je nach Gerätleistung und dem Etikett auf dem Anschluss.

ge Flammen zu ersticken und schalten Sie den Backofen aus.

Die Ofen- und Hitzeregelungsschalter müssen angepasst und die Ofenuhr muss für das Garen in Ihrem Ofen programmiert warden Ansosten, wird der Backofen nicht mehr funktionieren.

HINWEISE UND MASSNAHMEN

Ihr Gerät wurde gemäß den entsprechenden Sicherheitsvorschriften bzgl. Elektrogeräten hergestellt. Wartungsund Reparaturarbeiten dürfen nur von einemvonderHerstellerrmaausgebildeten Servicetechniker ausgeführt werden.

Ein Aufbau und Reparaturarbeiten unter Nichtbeachtung der folgenden Regeln kann Sie in Gefahr bringen

Während das Gerät in Betrieb ist,

erhitzensichdieAußenächen.Die Ofeninnenächen,Komponenten,die

für Hitze sorgen, und austretender Dampf sind ziemlich heiß. Selbst wenn das Gerät ausgeschaltet ist, können diese Teile für eine bestimmte Zeit Hitze speichern. Berühren Sie die heißen

Oberächennicht.HaltenSieKinder

fern. Lassen Sie den Backofen nicht un-

beaufsichtigt, wenn Sie mit festen oder

üssigenÖlenkochen.Diesekönnen

bei extremer Erhitzung Feuer fangen. Gießen Sie kein Wasser in brennendes Öl.

Decken Sie den Kochtopf oder die Pfanne mit einem Deckel ab, um etwai-

Stellen Sie nichts auf die Tür oder die Schublade, wenn diese geöffnet sind. Sie können

Ihr Gerät aus dem Gleichgewicht bringen oder den Deckel abbrechen.

Stellen Sie keine schweren Ge-

genständebzw.entammbareoder

entzündliche Materialien (Nylon, Plastiktüten, Papier, Stoff usw.) in die Schublade.

Stecken Sie es aus, wenn Sie das Gerät nicht benutzen.

Schützen Sie Ihr Gerät vor Um-

welteinüssen.SchützenSieesvor Einüssenvon

Sonneneinstrahlung, Regen, Schnee usw.

DE - 11

VERWENDUNG DES HERDS

Steuertafel

Herdfunktionskontrollknopf

Zur Auswahl der gewünschten Kochfunktion drehen Sie den Knopf auf das entsprechende Symbol. Die Einzelhei-

ten zu den Herdfunktionen nden Sie

im nächsten Abschnitt.

Herdfunktionskontrollknopf

Zur Auswahl der gewünschten Kochfunktion drehen Sie den Knopf auf das entsprechende Symbol. Die Einzelhei-

ten zu den Herdfunktionen nden Sie

im nächsten Abschnitt.

DE - 12

AUSSEHEN UND TECHNISCHE

MERKMALE DER

Der Elektroherd wird mit 7 gradierten Schaltern bedient. “0” ist die ausgeschaltete Position. Die Verwendungs-bereichederanderen 6GradefindenSie im Folgenden:

können Sie die beste Wirkung Ihres Herds erhalten. Die Verwendung von kleinen Pfannen auf den großen Kochplatten ist nicht empfehlenswert, da dies zu Hitzeverlusten und Energieverschwendung führt.

1.Warmhalteposition

2-3 Wärmeposition auf Niedrighitze

4-5-6.Koch-, Braten- und

Während der Verwendung von Elektroherden müssen Sie darauf achten, dass die verwendeten Pfannen einen glatten Boden haben. Wenn Pfan-nen mit glattem Boden und von einer geeigneten Größe verwendet warden,

RIGHT

FALSCH

Kleiner Pfannendurchmesser

WRONG

small saucepan diameter

WRONG

circular saucepan base

FALSCH

Pfannenbasis ist nicht eingerastet

WRONG

saucepan’s base had not settled

Stellen Sie genau sicher, dass Ihr Herd abgeschaltet ist und dass der Bedienknopf nach dem Kochen auf “0” steht.

Berühren Sie ebenfalls nie die Kochplatten, da er eine bestimmte nach dem Abschalten noch heiß ist.

Lassen Sie keine Kinder in seine Nähe kommen.

Reinigen Sie den Elektroherd nach der Verwendung mit einem nassen Tuch. Wenn er übermäßig schmutzig geworden ist, können Sie ihn ebenfalls relative gut mit einer Reinigungsmittel-Wasser-Lösung putzen.

Heizen Sie ihn ein paar Minuten auf, damit die Oberseite ach der Reinigung trocknen kann. Wenn Sie die Oberseite längere Zeit nicht benutzen, reiben Sie sie mit Maschinenöl ein, sodass eine dünne Ölschicht entsteht.

DE - 13

Backofenfunktionen

* Die Funktionen Ihres Backofens können je nach Modell Ihres Produkts unterschiedlich sein.

zehnminütiges Vorheizen des Backofen ist empfehlenswert.

Backofenlampe:

Nur die Backofenlampe wird eingeschaltet und bleibt bei allen Backfunktionen angeschaltet.

Auftaufunktion:

Die Warnlichter des Backofens werden eingeschaltet, der Lüfter beginnt zu arbeiten.

Zur Nutzung der Auftaufunktion stellen Sie Ihre gefrorenen Lebensmittel in den Backofen auf die dritte Schiene von unten. Es wird empfohlen, unter die aufzutauenden Nahrungsmittel ein Ofenblech zum Auffangen des Schmelzwassers zu platzieren. Diese Funktion wird Ihre Lebensmittel nicht garen oder backen, sondern nur auftauen .

Umluft-Funktion:

Der Thermostat und die Warnlichter des Backofens schalten sich ein, das obere und untere Heizelement heizen sich auf und der Lüfter schaltet sich ein.

Diese Funktion erzielt gute Ergebnisse beim Backen von Gebäck. Das Backen wird durch das obere und untere Heizelement durchgeführt und die vom Lüfter erzeugte Luftzirkulation gibt den Speisen einen leichten Grilleffekt. Ein

Ober- und Unterhitze-Funk-

tion:

Der Thermostat und die Warnlichter des Backofens schalten sich ein, das untere und obere Heizelement heizen sich auf. Die Ober-/Unterhitze-Funktion gibt Wärme ab, um Speisen auf den oberen und unteren Blechen gleichzeitig zu garen. Dies ist ideal für Gebäck, Kuchen,

Nudelauäufe, Lasagne und Pizza. Es

wird empfohlen, den Backofen 10 Minuten lang vorzuheizen und es ist am Besten, bei dieser Funktion nur auf einer Schiene zu garen.

Grillfunktion:

Der Thermostat und die Warnlichter des Backofens schalten sich ein, das Grillheizelement heizt sich auf. Diese Funktion wird zum Grillen und Rösten verwendet. Nutzen Sie die oberen Schienen des Backofens. Bürsten sie das Drahtgitter leicht mit Öl ab, um ein Anhaften der Speisen zu verhindern und stellen Sie die Speisen in die Mitte des Gitters. Stellen Sie immer ein Blech darunter, um heruntertropfendes Fett oder Öl aufzufangen.. Ein etwa zehnminütiges Vorheizen des Backofens ist empfehlenswert. Achtung: Beim Grillen muss die Backofentür geschlossen und die Backofentemperatur auf 190

eingestellt sein.

Schnellgrillfunktion:

DE - 14

Der Thermostat und die Warnlichter des Backofens schalten sich ein, das obere Heizelement und das Grillelement heizen sich auf. Diese Funktion wird für ein schnelleres Grillen und für die Abdeckung

einer größeren Oberäche, z. B. für das

Grillen von Fleisch, verwendet. Benutzen Sie die oberen Schienen des Backofens. Bürsten sie das Drahtgitter leicht mit Öl ab, um ein Anhaften der Speisen zu verhindern und stellen Sie die Speisen in die Mitte des Gitters. Stellen Sie immer ein Blech darunter, um heruntertropfendes Fett oder Öl aufzufangen.. Ein etwa zehnminütiges Vorheizen des Backofens ist empfehlenswert. Achtung: Beim Grillen muss die Backofentür geschlossen und die Backofentemperatur auf 190 °C eingestellt sein.

Doppelgrill-Umluftfunktion:

Der Thermostat und die Warnlichter des Backofens schalten sich ein, das obere Heizelement und das Grillelement heizen sich auf und der Lüfter schaltet sich ein.

um heruntertropfendes Fett oder Öl aufzufangen. Ein etwa zehnminütiges Vorheizen des Backofens ist empfehlenswert.

Achtung: Beim Grillen muss die Backofentür geschlossen und die

Backofentemperatur auf 190

C eingestellt

sein.

Pizzafunktion:

Der Thermostat und die Warnlichter des Backofens schalten sich ein, das obere Heizelement und das Grillelement heizen sich auf und der Lüfter schaltet sich ein.

Der Lüfter zusammen mit dem unteren Heizelement ist ideal zum Backen von Speisen, wie z.B. Pizza, in kurzer Zeit.

Während der Lüfter die Hitze gleichmäßig verteilt, sorgt das untere Heizelement für das Backen des Teigs.

Diese Funktion wird für das Grillen dickere Speisen und zur Abdeckung einer

größeren Oberäche verwendet. Sowohl

die oberen Heizelemente als auch der Grill werden zusammen mit dem Lüfter verwendet, um ein gleichmäßiges Garen zu ermöglichen.

Nutzen Sie die oberen Schienen des Backofens. Bürsten sie das Drahtgitter leicht mit Öl ab, um ein Anhaften der Speisen zu verhindern und stellen Sie die Speisen in die Mitte des Gitters. Stellen Sie immer ein Blech darunter,

DE - 15

Turbofunktion

Der Thermostat und die Warnlichter des Backofens schalten sich ein, das untere Heizelement heizt sich auf und der Lüfter schaltet sich ein.

Die Turbofunktion wird die Hitze gleichmäßig im Ofen verteilen. Die Speisen auf allen Schienen werden gleichmäßig gegart. Es wird empfohlen, den Backofen für 10 Minuten vorzuheizen.

Der Lüfter zusammen mit dem unteren Heizelement ist ideal zur Erhitzung von Essen in kurzer Zeit. Es wird empfohlen, den Backofen für 10 Minuten vorzuheizen.

Benutzung des Digitaltimers

Modus

Zeiteinstellung:

Die Zeit muss vor Nutzung des Ofens eingestellt sein. Nach Einschalten des Ofens, leuchten das Symbol (A) sowie die drei „0“ auf dem Display periodisch auf. Drücken Sie gleichzeitig die (+) und (-) Tasten. Das Symbol erscheint auf der Anzeige. Auch fängt der Punkt in der Mitte der Anzeige an zu blinken. Während der Punkt blinkt, stellen Sie die Tageszeit unter Nutzung der (+) und (-) Tasten ein. Nach der Einstellung sollte der Punkt durchgängig an sein.

Nach Einschalten des Ofens, wenn das Symbol (A) sowie die drei „0“ in der Anzeige blinken, kann der Ofen durch Nutzung der Kontrolltasten nicht bedient werden. Nach gleichzeitigem Drücken von (+) und (-) für die Zeiteinstellung, beginnt das Symbol auf der Anzeige zu blinken. Wenn das Symbol erscheint, können Sie das

DE - 16

Ofenteil manuell bedienen. Im Falle eines Stromausfalls muss die Uhrzeit erneut eingestellt werden.

Nachdem das Symbol durchgehend leuchtet, ist die Einstellung der Alarmfunktion abgeschlossen.

Einstellung des Signaltimers:

Modus

Das Symbol erscheint auf der Anzeige. Auch fängt der Punkt in der Mitte der Anzeige an zu blinken. Während der Punkt blinkt, stellen Sie die Tageszeit unter Nutzung der (+) und (-) Tasten ein. Nach der Einstellung sollte der Punkt durchgängig an sein. Diese Funktion gibt nach Ablauf der eingestellten Zeit einen hörbaren Signalton aus.

Drücken Sie die MODE-Taste in der Mitte. Das Symbol blinkt auf der Anzeige. Auch erscheinen drei „0“. Stellen Sie während das Symbol blinkt die gewünschte Zeitperiode unter Nutzung der (+) und (-) Tasten ein. Eine Zeit nach der Einstellung wird das Symbol kontinuierlich leuchten.

Der Signalton-Timer kann auf einen Wert zwischen 0 und 23:59 Stunden eingestellt werden.

Nach Ablauf des Timers gibt es einen hörbaren Signalton und das Symbol beginnt auf dem Bildschirm zu blinken. Durch Drücken einer beliebigen Taste wird der Signalton gestoppt und das Symbol verschwindet vom Bildschirm.

Der Signalton-Timer dient lediglich der Warnung. Der Ofen wird durch die Verwendung dieser Funktion nicht aktiviert.

Semi-automatische Zeiteinstellung relativ zur Kochzeit:

Diese Funktion dient der Einstellung einer gewünschten Backdauer. Die zuzubereitende Nahrung wird in den Ofen gegeben. Der Ofen wird auf das gewünschte Kochprogramm eingestellt. Abhängig vom Essen, das zubereitet werden soll, wird die Ofentemperatur auf die gewünschte Gradzahl eingestellt. Drücken Sie die MODE-Taste, bis Sie „Stop“ auf der Timeranzeige sehen. Wenn Sie das

Modus

DE - 17

„Stop“ auf der Anzeige sehen, beginnt das (A) Symbol an zu blinken. Passen Sie die Kochzeit durch Drücken der (+) und (-) Tasten an, während sich

der Timer in dieser Position bendet. Eine Zeit nachdem die Konguration

abgeschlossen ist, erscheint die Tageszeit wieder auf dem Bildschirm und das (A)-Symbol wird fortwährend auf der Anzeige zu sehen sein. Nachdem Sie dies getan haben, schaltet sich der Ofen ein.

Eine Kochzeit zwischen 0 bis

10 Stunden kann eingestellt werden.

Nach Ablauf der eingestellten Zeit, stoppt der Timer den Ofen und gibt eine hörbare Warnung aus. Auch wird (A) auf der Anzeige zu blinken beginnen. Nachdem die Ofentaste und das Ofenthermostat zur Ausgangsposition gebracht wurden, wird das Drücken einer beliebigen Taste des Timers den Signalton abstellen. Auch wird der Timer auf manuelle Bedienung eingestellt.

Semi-automatische Programmierung ausgehen von der Zielzeit:

Modus

Diese Funktion erlaubt das Kochen ausgehend von einer gewünschten Zielzeit. Die zuzubereitende Nahrung wird in den Ofen gegeben. Der Ofen wird auf das gewünschte Kochprogramm eingestellt. Abhängig vom Essen, das zubereitet werden soll, wird die Ofentemperatur auf die gewünschte Gradzahl eingestellt. Drücken Sie die MODE-Taste, bis Sie „End“ auf der Timeranzeige sehen, das (A)-Symbol bzw. die Tageszeit blinken im Wechsel.

Passen Sie die Zielzeit durch Drücken der (+) und (-) Tasten an, während sich der Timer in dieser Position

bendet. Eine Zeit nachdem die Konguration abgeschlossen ist,

erscheint die Tageszeit wieder auf dem Bildschirm und das (A)-Symbol wird fortwährend auf der Anzeige zu sehen sein. Nachdem Sie dies getan haben, schaltet sich der Ofen ein.

Sie können eine Zeit einstellen, die bis zu 10 Stunden nach der aktuellen Uhrzeit liegt.

DE - 18

Vollautomatische Programmierung:

Eine Kochzeit zwischen 0 bis 10 Stunden kann eingestellt werden.

Diese Funktion wird zum Kochen nach einem bestimmten Zeitablauf mit einer bestimmten Dauer verwendet. Die zuzubereitende Nahrung wird in den Ofen gegeben. Der Ofen wird auf das gewünschte Kochprogramm eingestellt. Abhängig vom Essen, das zubereitet werden soll, wird die Ofentemperatur auf die gewünschte Gradzahl eingestellt.

Drücken Sie die MODE-Taste, bis Sie „Stop“ auf der Timeranzeige sehen. Wenn Sie das „Stop“ auf der Anzeige sehen, beginnt das (A) Symbol an zu blinken. Passen Sie die Zielzeit durch Drücken der (+) und (-) Tasten an, während sich der Timer in dieser

Position bendet. Eine Zeit nachdem die Konguration abgeschlossen ist,

erscheint die Tageszeit wieder auf dem Bildschirm und das (A)-Symbol wird fortwährend auf der Anzeige zu sehen sein.

Modus

Drücken Sie die MODE-Taste, bis Sie „End“ auf der Timeranzeige sehen. Wenn Sie „End“ auf der Timeranzeige sehen, werden das (A) Symbol und die Tageszeit anfangen zu blinken, unter Angabe der Kochdauer. Passen Sie die Zielzeit durch Drücken der (+) und (-) Tasten an, während sich

der Timer in dieser Position bendet. Eine Zeit nachdem die Konguration

abgeschlossen ist, erscheint die Tageszeit wieder auf dem Bildschirm und das (A)-Symbol wird fortwährend auf der Anzeige zu sehen sein.

Die eingestellte Kochdauer kann innerhalb einem Zeitraum von 23:59 Stunden ab der aktuellen Uhrzeit liegen.

Der Ofen wird zur berechneten Zeit anfangen, indem er die Backzeit von der eingestellten Endzeit abzieht. Er ist dann zur eingestellten Endzeit fertig. Der Timer gibt einen hörbaren Signalton aus und das Symbol (A) beginnt zu blinken. Nachdem die Ofentaste und das Ofenthermostat zur

Modus

DE - 19

Ausgangsposition gebracht wurden, wird das Drücken einer beliebigen Taste des Timers den Signalton abstellen. Auch wird der Timer auf manuelle Bedienung eingestellt.

Tastensperre:

• Die Tastensperre wird automatisch aktiviert, wenn der Timer bei normaler Benutzung 5 Sekunden lang nicht verwendet wird. Halten Sie zur Freigabe des Timers 3 Sekunden lang die MODE-Taste gedrückt. Anschließend kann die gewünschte Aktion vorgenommen werden.

• Nach Aktivierung der MODE-Taste wird jede Taste bei Druck aktiviert.

Verwendung von mechanischen

Herduhren.

Stellen Sie die

gewünschte Kochzeit durch Drehen des Timerknopfs im Uhr-

zeigersinn. Nachdem die Zeit abgelaufen ist, wird ein Piepton ertönen, aber der Ofen läuft weiter. Um den Ofen abzustellen, müssen Sie den Bedienknopf abschalten.

DE - 20

Energie sparen

- Während der Verwendung von Elektroherden dürfen Sie nur Pfannen

mitachemBodenverwenden.

- Wählen Sie Ofengeschirr in einer passenden Größe aus

- Benutzen Sie zur Verringerung der Kochzeit einen Deckel.

- Minimieren Sie die Menge von Flüssigkeit oder Fett, um Kochzeiten zu verringern.

- Wenn eine Flüssigkeit zu kochen zu beginnt, reduzieren Sie die Temperatureinstellung.

- Die Backofentür sollte während des Backens nicht geöffnet werden.

Im Ofen verwendetes Zubehör

Neben den mitgelieferten Ofenblechen und Hähnchengrilldrahteinrichtung können Sie handelsübliches Glassgeschirr, handelsübliche Kuchenformen und spezielle Ofenbleche verwenden, die sich für eine Verwendung im Ofen eignen. Achten Sie auf die Information bezgl. dieses Themas, die Ihnen die

HerstellerrmazurVerfügungstellt.

Wenn kleines Geschirr verwendet wird, stellen Sie es in die Mitte des Drahtgitters. Für Emailgeschirr müssen Sie folgendes Informationen beachten:

Wenn die zu kochende Speise das Backofenblech nicht vollständig bedeckt, wenn die Speise aus dem Gefrierschrank kommt oder das Blech für das Auffangen von Speisesäften, die während des Grillens heruntertropfen, verwendet wird, verformt sich das Blech.

Das Blech kehrt, nachdem es wieder abgekühlt ist, in seine alte Form zurück. Dies ist ein normales physikalisches Phänomen, dass während des Hitzeaustauschs vorkommt.

Lassen Sie dieses Blech oder Geschirr nicht in der Kälte stehen, direkt nachdem sie es zum Kochen verwendet haben. Stellen Sie sie nicht

aufkalteodernasseOberächen.

Stellen Sie es auf ein trockenes Küchentuch ode rein Abtropfgitter, um sicherzustellen, dass es langsam abkühlt. Sonst kann es springen.

Wenn Sie in Ihrem Ofen grillen möchten, raten wir Ihnen, den mitgelieferten Grill zu verwenden. (Wenn ihr Produkt dieses Material enthält). Auf diese Weise kann das

ießendeundspritzendeÖlnichtdie

Ofeninnenseite verschmutzen. Wenn Sie den großen Drahtgrill verwenden möchten, legen Sie ein Blech auf eine der niedrigen Schienen, um heruntertropfendes Öl aufzufangen. Gießen Sie auch ein wenig Wasser darauf, um das Reinigen zu erleichtern

Verwenden Sie die 4. und 5. Schiene für das Grillen und ölen Sie den Grill

DE - 21

ein, damit das Grillgut nicht am Grill

5. Rack

4. Rack

3. Rack

2. Rack

1. Rack

anhaftet.

Garraum Blechposition

Backofenzubehör

Das Zubehör Ihres Backofens kann je nach Modell Ihres Produkts unterschiedlich sein.

Drahtgitter

Flaches Blech

DasacheBlech

wird zum Backen von Gebäck, wie Torten, verwendet. Um

das Blech richtig in der Röhre anzubringen, legen Sie es auf eine Schiene und schieben es . nach hinten.

Tiefes Blech

Das tiefe Blech wird zum Schmoren verwendet. Um das Blech richtig in der Röhre anzubringen, legen Sie es auf

eine Schiene und schieben es nach hinten.

Das Drahtgitter wird zum Grillen oder Abstellen von unterschiedlichen

Kochgeschirren verwendet.

WARNUNG- Schieben Sie den

Rost richtig in die entsprechende Schiene der Bratröhre ein und schieben Sie ihn nach hinten.

DE - 22

Entfernung des Gitterrosts

Ziehen Sie wie im Bild gezeigt am Gitterrost. Nach Entfernung der Clips, heben Sie ihn an.

REINIGUNG

Stellen Sie sicher, dass alle Bedienknöpfe ausgeschaltet und ihr Gerät abgekühlt ist, bevor Sie Ihren Ofen reinigen. Stecken Sie das Gerät aus.

Bevor Sie Reinigungsmaterialien in Ihrem Ofen verwenden, überprüfen Sie, ob sie dafür geeignet sind und vom Hersteller empfohlen sind. Verwenden Sie keine scharfen Cremes, Scheuerpulver, Drahtwolle oder harte Werkzeuge, da diese die

Oberächenbeschädigenkönnen.Im

Falle, dass Flüssigkeiten, die um Ihren Ofen überlaufen, einbrennen, kann das Email beschädigt warden Waschen Sie übergelaufene Flüssigkeit sofort ab.

Reinigung des Ofeninnenraums Vor dem Beginn der Reinigung

stellen Sie sicher, dass der Ofen ausgesteckt ist.

Die Emailauskleidung des Ofens lässt sich am besten reinigen, wenn der Ofen warm ist.

Wischen Sie den Ofen mit einem weichen Tuch, das in Seifenlauge getaucht wurde, nach jeder Verwendung aus.

Wischen Sie es nochmals mit einem feuchten Tuch aus und trocknen Sie den Ofen ab. Hin und wieder kann es nötig sein, Flüssigreiniger für eine Vollreinigung zu benutzen. Nicht mit rockenen und Pulverreinigern säubern.

Reinigung der Ofenabdeckung

Um die Ofenabdeckung reinigen zu können von Innen und Außen zu reinigen, sollten Sie Glasreiniger verwenden. Dann spülen Sie sie ab und trocknen sie mit einem trockenen Tuch ab. Die Abdeckung kann zum Reinigen, wie in der folgenden Abbildung gezeigt, herausgezogen werden.

DE - 23

* Öffnen Sie vollständig die Abdeckung.

* Stecken Sie die Metallnadel in die Löcher, wie auf den Bildern gezeigt

* Tun Sie dies für beide Aufhängungen

* Heben Sie die Abdeckung ein wenig an und ziehen Sie sie vorsichtig nach außen. Die Abdeckung lässt sich komplett herausziehen

* Platzieren Sie sie wieder in die Aufhängungslöcher und stecken Sie gleichzeitig die Nadeln wieder in die

Löcher. Reinigen Sie die Ofenabdeckung

nicht, solange die Glasscheiben noch heiß sind. Wenn Sie dies nicht tun, können diese Glasscheiben springen. Kontaktieren Sie den Kundendienst, wenn ein Problem jeglicher Art auftritt.

Anforderungen, bevor Sie den Kundendienst kontanktieren.

Wenn der Ofen nicht funktioniert: Der Ofen ist möglicherweise nicht eingesteckt oder die Sicherung ist herausgesprungen. Bei Modellen mit einer Zeitschaltuhr könnte die Zeit nicht eingestellt sein.

Wenn der Backofen nicht heizt: Die Hitze wurde vielleicht nicht mit dem

Knopf zum Einstellen der Temperatur eingestellt.

Die Innenlampe leuchtet nicht: Die Stromzufuhr muss überprüft

werden. Es muss auch geprüft werden, ob die

Lampen defekt sind. Wenn Sie defekt sind, können Sie anhand der folgenden Anleitung ersetzen.

Garen (wenn Ober- und Unterhitze nicht gleichmäßig garen):

Überprüfen Sie die Position der Bleche, Garzeiten und Hitzewerte gemäß dem Handbuch.

Informationen zum Transport

Wenn Sie Ihren Backofen transportieren möchten:

Heben Sie den Originalverpackungskarton des Backofens auf und transportieren Sieden Ofen darin, wenn es erforderlich ist. Befolgen Sie die Transporthinweise auf dem Karton.

Befestigen Sie die Bestandteile des Kochfeldes auf den Kochplatten mittels Klebeband.

Legen Sie ein Stück Papier zwischen die obere Abdeckung und das Kochfeld, decken Sie die obere Abdeckung ab und befestigen Sie sie mit Klebeband an den Seitenwänden des Backofens.

Kleben Sie ein Stück Karton oder Papier auf die Backofentür, um das innere Glas der Backofentür vor den Blechen, dem Drahtgrill und Gitterregalen während des Transport des Backofens zu schützen.

Befestigen Sie ebenfalls die Backofentür mit Klebeband an den Seitenwänden.

Wenn Sie den Originalkarton nicht mehr haben:

Sie müssen für den Schutz der

AußenächendesBackofens(Glas- undEmailächen)gegenmögliche

Stöße sorgen.

Wenn Sie immer noch Probleme mit Ihrem Backofen haben, rufen Sie bitte den zugelassenen Kundendienst.

DE - 24

Cher client,

Notre objectif est de vous fournir des produits dont la qualité dépasse vos attentes, fabriqués dans des installations mo-

dernes et testés rigoureusement à des ns de qualité.

Ce manuel a été préparé pour vous aider à utiliser votre appareil, fabriqué en utilisant les dernières technologies, avec

conance et de manière efcace.

Avant d'utiliser votre appareil, veuillez lire ce guide attentivement. Il comprend les informations de base pour l'installation, l'entretien et l'utilisation du produit, et pour contacter le centre de service autorisé le plus proche pour le montage

de votre produit.

FR - 1

CONTENU :

1. PRÉSENTATION ET TAILLES DU PRODUIT

2. AVERTISSEMENTS DE SÉCURITÉ

3. INSTALLATION ET PRÉPARATIONS AVANT UTILISATION

4. UTILISATION DE VOTRE FOUR

5. NETTOYAGE ET MAINTENANCE

6. SERVICE ET TRANSPORT

FR - 2

Panneau de contrôle pour 4 réchauffeur:

1 2

DIMENSIONS DU PRODUIT

PROFONDEUR

(cm)

50/60

LARGEUR

(cm)

60/60

1- table de cuisson 2- Panneau de configuration 3- Poignée de porte du four 4- couvercle de tiroir 5- porte vitrée 6- Plateau de four 7 grille de fil 8- lampe de four 9- Résistance avant 10-Élément highlite

LA TAILLE

(cm)

FR-3

AVERTISSEMENTS DE SÉCURITÉ

LISEZ CES INSTRUCTIONS ENTIÈREMENT AVEC ATTENTION AVANT D’UTILISER VOTRE APPAREIL, ET GARDEZ-LES DANS UN EMPLACEMENT PRATIQUE POUR UNE CONSULTATION ULTÉRIEURE, SI NÉCESSAIRE.

CE MANUEL EST PRÉPARÉ POUR PLUS D’UN MODÈLE. VOTRE APPAREIL PEUT DONC NE PAS DISPOSER DE CERTAINES DES FONCTIONS DÉCRITES DANS CE MANUEL. FAITES ATTENTION AUX EXPRESSIONS AYANT DES ILLUSTRATIONS DURANT VOTRE LECTURE DE CE MANUEL D’UTILISATION.

Avertissements généraux de sécurité

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux

capacités physiques,

sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils sont supervisés ou s'ils ont reçu des ins-

tructions concernant l'utilisation de cet appareil en toute sûreté et comprennent les

risques courus. Les

enfants ne doivent pas jouer avec l'appa-

reil. Le nettoyage et l’entretien ne doivent

pas être effectués par des enfants non su-

pervisés.

• - AVERTISSEMENT : L’appareil et ses

pièces accessibles

chauffent durant l’utilisation. Faites atten-

tion à ne pas toucher les éléments chauf-

fants. Les enfants

de moins de 8 ans doivent être tenus à

distance de l’appareil,

sauf en cas de super-

vision continue.

• - AVERTISSEMENT : La cuisson non sur-

veillée de graisse ou

d’huile sur une plaque

électrique peut être dangereuse et être

FR - 4

cause d’incendie. N’essayez JAMAIS d’éteindre un feu avec de l’eau, mais coupez l’alimentation de l’ap-

pareil puis recouvrez

les ammes, par ex.

avec un couvercle ou une couverture anti-

feu.

• - AVERTISSEMENT : Danger de feu : ne stockez pas d’objets

sur les surfaces de

cuisson.

• AVERTISSEMENT : Si la surface est craquelée, éteignez l’ap-

pareil pour éviter tout risque de choc élec-

trique.

• Pour les plaques incor-

porant un couvercle, toutes les traces d’aliments doivent être retirées du couvercle

avant l’ouverture. Veuillez attendre que

la surface des plaques de cuisson refroidisse

avant de fermer le

couvercle.

• Cet appareil n’est pas

conçu pour être utilisé via une minuterie ou

un système de télécommande externe.

• AVERTISSEMENT : Pour éviter la chute

de l'appareil, vous pouvez utiliser des

crochets de xation. (Pour plus d'informa-

tions, veuillez lire le guide d'installation du

kit anti-basculement.)

• Durant l’utilisation, l’appareil chauffe.

Faites attention à ne pas toucher les éléments chauffants à

l’intérieur du four.

• Durant l’utilisation,

des poignées tenues pendant une longue période peuvent de-

venir chaudes.

• N’utilisez pas de nettoyeur abrasif agres-

sif ou de grattoir mé-

FR - 5

tallique pour nettoyer

le verre des plaques et les autres surfaces,

ceux-ci pouvant rayer

les surfaces et provo-

quer l’éclatement du

verre ou endommager

la surface.

• N’utilisez pas de nettoyeur à vapeur pour nettoyer cet appareil.

- AVERTISSEMENT :

Assurez-vous que

l’appareil est éteint

avant de remplacer la lampe pour éviter tout risque de choc élec-

trique.

• ATTENTION : Les

pièces accessibles peuvent chauffer du-

rant l’utilisation du

four (cuisson normale

ou gril). Les jeunes

enfants doivent être

tenus à distance.

• Votre appareil est fabriqué confor-

mément aux standards et lois lo-

cales et internationales en vigueur.

• Les travaux d’entretien et de

réparation ne doivent être effectués

que par des techniciens de service

autorisés. Les travaux d’installation

et de réparation effectués par des techniciens non autorisés peuvent

vous mettre en danger. Il est dangereux d’altérer ou de modier les spécications de l’appareil d’une quelconque manière.

• Avant l’installation, assurez-vous

que les conditions locales de distribution (nature et pression du gaz ou tension et fréquence

électriques) et les exigences de l’appareil sont compatibles. Les

exigences de cet appareil sont indi-

quées sur l’étiquette.

•

ATTENTION : Cet appareil est

uniquement conçu pour la cuisson des aliments dans un environnement domestique en intérieur, il

ne doit pas être utilisé à d’autres ns ou dans d’autres applications,

comme une utilisation non domestique, dans un environnement commercial ou pour chauffer des

pièces.

• N’essayez pas de soulever ou de déplacer l’appareil en tirant sur la poignée de porte.

• Toutes les mesures de sécuri-

té possibles ont été prises pour

assurer votre sécurité. Puisque le

verre peut casser, vous devez faire

attention à ne pas le rayer. Évitez

de frapper ou de heurter le verre

avec des accessoires.

• Assurez-vous que le cordon d’alimentation ne soit pas coincé durant l’installation. Si le cordon d’alimentation est endommagé, il

doit être remplacé par le fabricant,

FR - 6

son agent de service ou par une

personne similairement qualiée pour éviter tout risque.

• Lorsque la porte du four est

ouverte, ne laissez pas les enfants

grimper ou s’assoir sur la porte.

Avertissements d’installation

• N’utilisez pas l’appareil avant qu’il

ne soit complètement installé.

• L’appareil doit être installé par un

technicien autorisé et mis en service. Le fabricant n’est pas responsable de tout dommage pouvant être causé par une mise en place ou installation effectuée par des

personnes non autorisées.

• Lorsque vous déballez l’appareil,

assurez-vous qu’il n’ait pas été endommagé durant le transport. En cas de défaut, n’utilisez pas l’appa-

reil et contactez un agent de ser-

vice qualié immédiatement. Les matériaux utilisés dans l’emballage (nylon, agrafes, styrofoam, etc.)

pouvant avoir des effets nocifs sur les enfants, ils doivent être collec-

tés et éliminés immédiatement.

• Protégez votre appareil des effets

atmosphériques. Ne l’exposez pas au soleil, à la pluie, à la neige, etc.

• Les matériaux entourant l’appareil

doivent être capables de supporter

une température d’au moins 100°C.

Durant l’utilisation

• Durant votre première utilisation

du four, une odeur se dégagera

des matériaux d’isolation et des éléments chauffants. Pour cette

raison, avant d’utiliser votre four,

faites-le tourner à vide à la température maximale pendant 45

minutes. Au même moment vous devez ventiler correctement l’envi-

ronnement dans lequel le produit

est installé.

• Durant l’utilisation, les surfaces

extérieures et intérieures du four peuvent chauffer. Lorsque vous ouvrez la porte de four, reculez pour éviter la vapeur chaude sortant du

four. Celle-ci peut poser un risque de brûlure.

• Ne placez pas de matériaux inammables ou combustibles dans ou près de l’appareil lorsqu’il est en route.

• Utilisez toujours des gants pour

four pour retirer et remplacer les

aliments dans le four.

• Ne laissez pas les plaques de

cuisson sans surveillance lorsque vous cuisinez avec des huiles

solides ou liquides. Celles-ci peuvent prendre feu lorsqu’elles

sont soumises à de la chaleur

extrême. Ne versez jamais d’eau sur les ammes causées par l’huile.

Recouvrez la casserole ou la poêle

avec un couvercle an d’étouffer la amme s’étant développée et éteignez les plaques électriques.

• Positionnez toujours les casse-

roles au-dessus du centre de la zone de cuisson, et tournez les poignées en position sécurisée

an qu’elles ne puissent pas être renversées ou attrapées.

• Si vous n’utilisez pas l’appareil

pendant une période prolongée,

FR - 7

débranchez-le. Gardez l’interrupteur principal de contrôle à l’arrêt. Lorsque vous n’utilisez pas l’appa-

reil, gardez aussi la vanne de gaz

fermée.

• Assurez-vous que les boutons

de commande de l’appareil soient toujours en position « 0 » lorsqu’il n’est pas utilisé.

• Les plaques de cuisson s’inclinent

lorsqu’elles sont retirées du four.

Faites attention à ne pas renverser

de liquide chaud.

• Lorsque la porte du four est ou-

verte, ne laissez rien dessus. Cela

pourrait déséquilibrer votre appareil

ou endommager la porte.

• Ne placez pas d’objets lourds ou

inammables (nylon, sac plastique, papier, tissu, etc.) dans le four.

Cela inclut les articles de cuisine comprenant des pièces en plas-

tique (par ex. poignées).

• N’accrochez pas de chiffon ou

de vêtements sur l’appareil ou sa poignée.

POUR MAINTENIR L’EFFICACITÉ ET LA SÉCURITÉ DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER DES PIÈCES DÉTACHÉES ORIGINALES ET DE N’APPELER QUE NOS AGENTS DE SERVICES AUTORISÉS

EN CAS DE BESOIN.

Durant le nettoyage et l’entretien

• Coupez toujours l’appareil avant

d’effectuer des opérations de nettoyage ou d’entretien. Vous pou-

vez le faire après avoir débranché

l’appareil ou coupé les interrupteurs principaux.

• Ne retirez pas les boutons de

commande pour nettoyer le panneau de commande.

FR - 8

Contactez un centre de service autorisé pour l’installation de votre four.

INSTALLATION DU FOUR

Vous devez faire attention à certains

facteurs lors de l'installation de votre

four. Veillez à lire attentivement nos sugges-

tions ci-dessous an d'éviter les pro-

blèmes et/ou situations dangereuses

qui peuvent se produire plus tard.

au moins 11 cm des côtés du four.

Les hauteurs minimales des plaques

du four à la hotte au-dessus du four sont illus-

trées ci-dessous. Ainsi, la hotte doit

être à au moins 650 mm des plaques

de cuisson. Si aucune hotte n’est installée, la hauteur

ne doit pas être inférieure à 700 mm.

Vous pouvez le placer à proximité

d'autres meubles tant que la hauteur du meuble de la zone d'installation ne dépasse pas celle du panneau de

cuisson de l'appareil.

Attention à ne pas le placer à proxi-

mité d'un réfrigérateur. L'endroit choisi

pour l'installation ne doit pas contenir

de matériaux inammables comme des rideaux, tissus, etc. qui pourraient prendre feu facilement.

Vous devez laisser au moins 2 cm

d'espace libre entre le couvercle arrière

du four et le mur pour la circulation

d'air.

Les meubles à proximité du four

doivent être conçus pour résister à une

chaleur 50°C supérieure à celle de la température de la pièce.

Cet appareil doit uniquement être installé directement au sol et non sur

une base.

Si les meubles de la cuisine dé-

passent le niveau des plaques de cuisson du four, vous devez les maintenir à

FR - 9

BRANCHEMENTS ÉLECTRIQUES ET SÉCURITÉ

Lors du raccordement, veillez à suivre les instructions ci-dessous.

Le l de mise à la terre doit être relié à la borne. Vous devez vous assurer

qu'un câble isolant est branché à la source d'alimentation lors du branche-

ment du câble. S'il n'y a pas de prise

mise à la terre adaptée et conforme aux réglementations en place à l'emplacement d'installation de l'appareil, contactez immédiatement notre centre

de service autorisé. La prise électrique reliée à la terre

doit être à proximité de l'appareil. N'uti-

lisez en aucun cas de

rallonge. Le câble d'alimentation ne doit pas

toucher la surface chaude du produit.

Le fabricant rejette toute responsabilité

pour les dommages et pertes découlant du non-respect des normes de

sécurité suivantes.

Fournissez un moyen de débrancher

l'alimentation en laissant un espace de séparation d'au moins 3 mm dans tous

les conducteurs actifs (phase). De tels moyens de déconnexion doivent être intégrés au câblage xe conformément aux réglementations sur la câblage.

Cet appareil est conçu pour une

connexion xe à l'alimentation. La

connexion de l'appareil à une source électrique

doit être effectuée par un technicien

autorisé. Pour la connexion xe, utilisez un

cordon d'alimentation de type H05VV, H05V2V2 ou H05RR.

Si le câble d'alimentation est endommagé, contactez un technicien qualié. Le câble doit être remplacé par un centre de service autorisé.

Un mauvais branchement électrique peut endommager votre appareil. Ces

dommages ne sont pas compris dans

la garantie.

Le câble d'alimentation ne doit pas

toucher les parties chaudes de l'appa-

reil. Le câble d'alimentation ne doit pas toucher l'arrière de l'appareil. Le câble

électrique ou l'appareil pourrait être

endommagé. Cette situation peut également provoquer des courts-circuits.

FR - 10

Certains appareils peuvent être équi-

pés d’une prise spéciale (Perilex ou Norplug). Si nécessaire, remplacez-la

par une pièce de rechange aux mêmes

spécications.

Utilisez une che 16 A/400 V 5 broches pour la prise Perilex et 25 A/250 V pour Norplug.

Ces ches peuvent uniquement être utilisées dans certains pays.

KF-66FVMT15WL-CH

L'appareil est réglé pour fonctionner sur une alimentation 220-240 V ou 380-415 V 3N. Si l'électricité du réseau

est différente de ces valeurs nominales, contactez immédiatement notre

centre de service autorisé. Pour une connexion xe, utilisez un

câble de 3 x 2,5 mm ou 3 x 4 mm conformément à l'alimentation et à

l'étiquette du boîtier de la borne.

PRÉCAUTIONS ET MESURES GÉNÉRALES

Votre appareil est conçu pour se

conformer aux instructions de sécurité appropriées s'appliquant aux appareils

électriques. Les travaux d'entretien

et de réparation doivent être effectués uniquement par des techniciens de service autorisés et formés par le

fabricant. Les travaux d'installation et de répara-

tion effectués sans suivre les instruc-

tions représentent un danger.

avec un couvercle an d’étouffer la amme s’étant développée et éteignez les plaques électriques.

Les boutons du four et de réglage

de la chaleur doivent être utilisés pour les réglages, et l'horloge du four doit être programmée pour la cuisson dans

votre four. Le four ne fonctionnera pas autrement.

Ne laissez rien sur la porte ou le

tiroir du four lors de leur ouverture. Vous pourriez

déséquilibrer votre appareil ou endom-

mager la porte.

Ne placez pas d’objets lourds ou inammables (nylon, sac plastique, papier, tissu, etc.) dans le tiroir du four.

Débranchez le four si vous ne l'utilisez pas.

Les surfaces extérieures chauffent

durant le fonctionnement de votre

appareil. Les surfaces intérieures du

four et les composants qui évacuent la

chaleur et la vapeur sont très chauds. Même si vous éteignez l'appareil, ces

pièces conserveront la chaleur pen-

dant un moment. Ne touchez pas les surfaces chaudes. Gardez les enfants éloignés.

Ne laissez pas les plaques de cuisson sans surveillance lorsque vous cuisinez avec des huiles solides ou

liquides. Celles-ci peuvent prendre feu lorsqu’elles sont soumises à de la chaleur extrême. Ne versez jamais d'eau sur des ammes causées par l'huile.

Recouvrez la casserole ou la poêle

FR - 11

Protégez votre appareil des effets atmosphériques. Ne l’exposez pas au

soleil, à la pluie, à la neige, etc.

3x4 mm² 220V~ 3x4 mm² 230V~ 3x4 mm² 240V~

4x2.5 mm² 220V~ 4x2.5 mm² 230V~ 4x2.5 mm² 240V~

5x1.5 mm² 380V 3N~ 5x1.5 mm² 400V 3N~ 5x1.5 mm² 415V 3N~

UTILISATION DU FOUR

Panneau de contrôle

Bouton de contrôle du four

Pour sélectionner la fonction de cuisson désirée, tournez le bouton vers le symbole correspondant. Les fonctions du

four sont expliquées en détails dans la

section suivante.

Bouton de contrôle du four

Pour sélectionner la fonction de cuisson désirée, tournez le bouton vers le symbole correspondant. Les fonctions du

four sont expliquées en détails dans la

section suivante.

FR - 12

APPARENCE GÉNÉRALE ET CARACTÉRISTIQUES TECHNIQUES DES

Le système de cuisson électrique est commandé par 7 niveaux. « 0 » indique l'arrêt. Les 6 autres niveaux servent aux ns suivantes.

1. Maintenir la

chaleur

2-3. Chauffage

à basse température

4-5-6. Cuisson

pour rôtir ou faire bouillir

Lors de l'utilisation de cuisinières électriques, vous devez veiller à ce que les casseroles utilisées disposent de

bases plates. Vous tirerez une efficaci-té maximale de votre

cuisinière en uti-

lisant des casseroles à base plate

de la bonne taille. Il est déconseillé

d'utiliser des casseroles de petite taille petite sur la grande cuisinière, car cela entraînera une perte de

chaleur et d'énergie.

INCORRECT

CORRECT

RIGHT

INCORRECT

WRONG

Petit diamètre de casserole

small saucepan diameter

WRONG

circular saucepan base

Base de casserole circulaire

INCORRECT

WRONG

Base de casserole non plate

saucepan’s base had not settled

Assurez-vous que la cuisinière est éteinte, avec le bouton de com-

mande sur « 0 » après cuisson.

Ne touchez jamais la cuisinière immédiatement après arrêt, car elle conservera la chaleur un certain

temps.

Ne laissez pas les enfants s'appro-

cher. Nettoyez la cuisinière électrique

avec un chiffon humide après utili-

sation. En cas de saleté excessive, vous pouvez la nettoyer avec de l'eau et un peu de détergent.

Chauffez pendant quelques minutes pour que la partie supérieure

sèche après le nettoyage. Si vous ne prévoyez pas d'utiliser la partie

supérieure pendant un certain

temps, disposez une ne couche d'huile avec la machine.

FR - 13

Fonctions du four

* Les fonctions de votre four peuvent différer selon le modèle de votre produit.

Lampe du four :

Uniquement la lampe du four s’allumera et restera allumée durant toutes les fonctions de cuisson.

Fonction décongélation :

Les voyants d’avertissement du four s’allumeront, le ventilateur commencera à tourner.

Pour utiliser la fonction de décongélation, placez vos aliments congelés dans le four sur une grille placée dans le troisième emplacement depuis le bas. Il est recommandé de placer une plaque de cuisson sous les aliments à

décongeler, an de récupérer l'eau

accumulée durant la fonte de la gla-

ce. Cette fonction ne cuira pas vos aliments, elle ne sert qu'à les décongeler.

Fonction ventilateur :

Le thermostat du four et les voyants d’avertissement s’allumeront, les éléments chauffants supérieurs et inférieurs et le ventilateur se mettront en route.

Cette fonction est parfaite pour la

cuisson des pâtisseries. La cuisson est effectuée par les éléments chauffants inférieurs et supérieures dans le four tandis que le ventilateur permet la

circulation de l'air, ce qui donne un

léger effet de gril aux aliments. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Fonction de cuisson

statique :

Le thermostat du four et les voyants d’avertissement s’allumeront, les éléments supérieurs et inférieurs se mettront en route. La fonction de cuisson statique émet de la chaleur, ce qui assure une cuisson homogène des aliments dans les parties hautes et basses du four. Elle est parfaite pour la cuisson des pâtisseries, des gâteaux, des gratins de pâtes, des lasagnes et des pizzas. Il est recommandé de préchauffer le four pendant 10 minutes et de ne cuire qu’avec une seule grille avec cette fonction.

Fonction gril :

Le thermostat du four et les voyants d’avertissement s’allumeront, l’élément de chauffage du gril commence à fonctionner.

Cette fonction est utile pour griller les

aliments. Utilisez les grilles supérieures

du four. Graissez légèrement la grille avec

de l’huile pour éviter que les aliments ne collent et placez les aliments au centre de la grille. Placez toujours un plateau en dessous pour collecter les gouttes d’huile ou de graisse. Il est recommandé de préchauffer le four pendant environ

10 minutes. Avertissement : Durant la fonction gril, la porte du four doit être fermée et la température du four doit être

réglée sur 190

FR - 14

Fonction de gril plus rapide :

Le thermostat du four et les voyants d’avertissement s’allumeront, les éléments de gril et du haut commenceront à fonctionner. La fonction est utilisée pour griller plus rapidement les aliments et pour couvrir une large surface, comme pour la grillade de viande. Utilisez la

partie supérieure du four. Graissez

légèrement la grille avec de l’huile pour éviter que les aliments ne collent et placez les aliments au centre de la grille. Placez toujours un plateau en dessous pour collecter les gouttes d’huile ou de graisse. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Avertissement : Durant la fonction gril, la porte du four doit être fermée et la température du four doit être réglée sur

1900C.

Fonction double gril et

ventilateur :

Le thermostat du four et les voyants

d’avertissement s’allumeront, l'élément de gril, l'élément chauffant supérieur et le

ventilateur commenceront à fonctionner.

collent et placez les aliments au centre de la grille. Placez toujours un plateau en dessous pour collecter les gouttes d’huile ou de graisse. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Avertissement : Durant la fonction gril, la porte du four doit être fermée et la température du four doit être réglée sur

190

Fonction pizza

Le thermostat du four et les voyants d’avertissements s’allumeront, les éléments chauffants circulaire et inférieur et le ventilateur commenceront à fonctionner.

La cuisson ventilée à chauffage inférieur est parfaite pour cuire les aliments comme les pizzas de manière homogène en peu de temps.

L'élément chauffant inférieur assure la

cuisson de pâtes à pain et gâteaux, le ventilateur répartissant la chaleur du four.

Cette fonction est utilisée pour griller

rapidement des aliments épais et pour couvrir une plus large zone de cuisson. Le gril et les éléments chauffants supérieurs se mettront en route, le ventilateur permettant une cuisson homogène.

Utilisez les grilles supérieures du four.

Graissez légèrement la grille avec de

l’huile pour éviter que les aliments ne

Fonction Turbo

Le thermostat du four et les voyants d’avertissements s’allumeront, le élément chauffant inférieur et le ventilateur commenceront à fonctionner.

La fonction turbo permet de répartir la chaleur de manière homogène dans le four. Les aliments seront cuits de

FR - 15

manière homogène sur toutes les grilles. Il est recommandé de préchauffer le four pendant environ 10 minutes.

La cuisson ventilée à chauffage inférieur est parfaite pour réchauffer les aliments de manière homogène en peu de temps. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Utilisation de la minuterie numérique

Réglage de l'heure :

L'heure doit être ajustée avant de commencer l'utilisation du four. Une fois

le four sous tension, le symbole (A) et

les trois "0" sur l'écran commenceront à clignoter. Pressez le touches (+) et (-)

simultanément. Le symbole apparaitra

à l'écran. Le point au milieu de l'écran

commencera aussi à clignoter. En

utilisant les touches (+) et (-), ajustez l'heure lorsque le point clignote. Une

fois le réglage effectué, le point doit rester constamment allumé.

Une fois le four sous tension, lorsque le symbole (A) et les trois "0" sur

l'écran commencent à clignoter, le

four de ne pas être utilisé via les touches

de commande. Lorsque les touches (+)

et (-) sont pressée simultanément pour

ajuster l'heure, le symbole apparaitra à l'écran. Lorsque ce symbole apparait à l'écran, vous pouvez manuellement utiliser le four. L'heure étant réinitialisée

FR - 16

en cas de panne de courant, l'opération de réglage de l'heure doit être effectuée à

nouveau.

Réglage de la minuterie d'avertissement audible :

commence à s'allumer de manière

constante. Lorsque le symbole

commence à s'allumer de manière

constante, le réglage de la minuterie

d'avertissement est effectué.

La minuterie d'avertissement doit être

réglée entre 0 et 23.59.

Lorsque la minuterie s'est écoulée,

celle-ci active un avertissement sonore et le symbole commence à clignoter à l'écran. Presser une touche quelconque arrêtera le signal sonore et le

disparaitra sur l'écran.

L'ajustement de la minuterie d'avertissement n'est utilisée que pour avertir l'utilisateur. Le four ne sera pas activé

par cette fonction.

La minuterie doit être ajustée avant de

commencer l'utilisation du four. Une

fois le four sous tension, le symbole

(A) et les trois "0" sur l'écran commenceront à clignoter. Pressez le touches (+) et (-) simultanément.

Le symbole apparaitra à l'écran. Le point au milieu de l'écran commencera

aussi à clignoter. En utilisant les touches

(+) et (-), ajustez l'heure lorsque le point

clignote. Une fois le réglage effectué, le point doit rester constamment allumé. Cette fonction peut être utilisée pour

obtenir un avertissement audible à la n

de la période de temps réglée.

Pressez la touche MODE au milieu Le symbole clignotera à l'écran. Les trois "0" apparaitront aussi. Ajustez la période de temps d'avertissement désirée en utilisant les touches (+) et

(-) lorsque le symbole clignote. Une fois le réglage effectué, le symbole

Réglage du temps semi-automatique selon la durée de cuisson :

Cette fonction utilisée pour cuire durant la gamme de temps désirée. Les aliments à cuire sont placés dans le four. Le four est réglé sur la fonction de cuisson désirée. Le thermostat du four est ajusté à la température

requise selon le plat à cuire. Gardez la touche MODE pressée jusqu'à ce que

FR - 17

"stop" clignote sur l'écran de minuterie. Lorsque "stop" s'afche sur l'écran de

la minuterie, le symbole (A) commen-

cera à clignoter. Ajustez la période de

cuisson désirée en utilisant les touches

(+) et (-) lorsque la minuterie est dans cette position. Une fois l'opération de réglage effectuée, l'heure s'afchera sur l'écran et les symboles (A) et commenceront à s'allumer de manière constante sur l'écran. Le four se met

alors en route.

Il est possible de régler une période

de cuisson entre 0 et 10 heures.

Une fois cette durée écoulée, la minuterie arrêtera le four et déclenchera un signal sonore. Le symbole (A) commen-

cera aussi à clignoter à l'écran. Après

avoir mis les boutons de four et de thermostat en position 0, presser une touche quelconque de la minuterie arrêtera le

signal sonore. L'appareil passera alors

en mode de fonctionnement manuel.

Programmation semi-automa-

tique du four selon l'heure de n :

Cette fonction est utilisée pour cuire

jusqu'à une heure prédénie. Les

aliments à cuire sont placés dans le four. Le four est réglé sur la fonction de cuisson désirée. Le thermostat du four est ajusté à la température requise selon le plat à cuire. En pressant la

touche MODE jusqu'à ce que "end" (n) s'afche sur l'écran de minuterie, le symbole (A) et l'heure commence-

ront à clignoter.

Ajustez alors l'heure d'arrêt de cuisson

désirée pour les aliments à cuire en

pressant les touches (+) et (-). Une fois l'opération de réglage effectuée, l'heure s'afchera sur l'écran et les

symboles (A) et commenceront à

s'allumer de manière constante sur l'écran. Le four se met alors en route.

Vous pouvez régler une heure pouvant aller jusqu'à 10 heures après l'heure

actuelle.

Une fois cette heure atteinte, la minuterie arrêtera le four et déclenchera un signal sonore. Le symbole (A) com-

mencera aussi à clignoter à l'écran.

Après avoir mis les boutons de four et de thermostat en position 0, presser une touche quelconque de la minuterie

arrêtera le signal sonore. L'appareil

passera alors en mode de fonctionnement manuel.

FR - 18

Programmation automatique :

Il est possible de régler une période de cuisson entre 0 et 10 heures.

Cette fonction est utilisée pour cuire après une certaine période de temps pour une durée prédénie. Les aliments à cuire sont placés dans le four. Le four est réglé sur la fonction de cuisson désirée. Le thermostat du four est ajusté à la température requise selon le plat à cuire.

Gardez dans un premier temps la touche MODE pressée jusqu'à ce que "stop" clignote sur l'écran de minuterie. Lorsque "stop" s'afche sur l'écran

de la minuterie, le symbole (A) com-

mencera à clignoter. Ajustez alors

la période de cuisson désirée pour les aliments à cuire en pressant les

touches (+) et (-). Une fois l'opération de réglage effectuée, l'heure s'afchera sur l'écran et les symboles (A) et commenceront à s'allumer de manière constante sur l'écran.

Gardez alors la touche MODE pressée jusqu'à ce que "stop" clignote sur l'écran de minuterie. Lorsque "end" (n) s'afche sur l'écran de minuterie, le symbole (A) et l'heure de n de cuisson commenceront à clignoter Ajustez alors l'heure d'arrêt de cuisson désirée en pressant les touches (+) et (-). Une fois l'opération de réglage effectuée, l'heure s'afchera sur l'écran et le symboles (A) commencera à s'allumer de manière constante sur l'écran.

Vous pouvez régler une heure pouvant aller jusqu'à 23.59 après l'heure obtenue en ajoutant la période de cuisson à l'heure actuelle.

Le four commencera à fonctionner

à l'heure calculée en déduisant la période de cuisson et de l'heure de n de cuisson, et s'arrêtera à l'heure de n de cuisson. La minuterie déclenche-

ra un signal audible et le symbole (A) commencera à clignoter. Après avoir mis les boutons de four et de thermostat en position 0, presser une touche

FR - 19

quelconque de la minuterie arrêtera le

signal sonore. L'appareil passera alors

en mode de fonctionnement manuel.

Verrouillage des touches

• Le verrouillage de touches s'active automatiquement lorsque le minuteur est inactif pendant 5 secondes dans les conditions normales d'utilisation. Pour déverrouiller le minuteur, appuyez sur le bouton MODE pendant 3 secondes. Vous pouvez alors effectuer l'opération souhaitée.

• Une fois la touche de Mode activée, chaque touche est activée immédiatement une fois pressée.

Économie d'énergie

- Lors de l'utilisation de cuisinières

électriques, vous devez utiliser des

casseroles à base plate.

- Choisissez des ustensiles de la bonne

taille.

- Utilisez un couvercle pour réduire le temps de cuisson.

- Minimisez la quantité de liquide ou de

gras utilisée pour réduire les temps de

cuisson.

- Lorsqu'un liquide commence à bouillir, réduisez le réglage de température.

- La porte du four ne doit pas être trop souvent ouverte durant la cuisson.

FR - 20

Accessoires utilisés dans le four

Vous pouvez utiliser des plats de verre,

des moules à gâteaux et des plateaux de four spéciaux trouvables dans le commerce, en plus des plateaux de four et de la broche de rôtisserie

fournis avec votre four. Veillez à suivre

les informations fournies par leurs

fabricants respectifs. Lorsque de petits plats sont utilisés,

placez le plat sur la grille, le plant se trouvant entièrement sur la partie

centrale de la grille. Vous devez

également suivre les instructions

suivantes pour la vaisselle émaillée. Si les aliments que vous souhaitez

cuisiner ne couvrent pas le plateau pour four complètement, si les aliments sont surgelés ou si le plateau est utilisé pour collecter les jus des aliments durant leur grillage, une déformation du plateau peut être observée dans le plateau, en raison des chaleurs élevées impliquées lors de la cuisson

ou du rôtissage. Le plateau reprendra uniquement sa

forme normale en refroidissant après

la cuisson. Cela est un phénomène physique normal se développant durant le transfert de chaleur.

Ne laissez pas ce plateau ou plat dans un environnement froid immédiatement après cuisson dans un plateau ou

plat en verre. Ne placez pas les plats

chauds sur des surfaces froides et

humides. Placez-les sur un chiffon sec

ou un torchon, et laissez-les refroidir

lentement. Sinon, le plateau ou plat de verre pourrait se briser.

Si vous utilisez le four en fonction gril, nous recommandons d’utiliser la grille

fournie avec le produit. (Si cette pièce est fournie avec le four) Ainsi,

la graisse et les éclaboussures ne saliront pas directement l'intérieur

du four. Si vous utilisez la grille, placez une plaque sur l’une des positions inférieures an de collecter les graisses chaudes. Versez un

peu d'eau dedans pour faciliter le

nettoyage. Utilisez les 4e et 5e étagères, et

huilez le gril pour que les ingrédients

que vous grillez ne collent pas au gril.

Cavité du four

Positions de grille

5. Rack

4. Rack

3. Rack

2. Rack

1. Rack

Accessoires du four

Les fonctions de votre four peuvent

différer selon le modèle de votre

produit.

Grille

La grille est utilisée

pour griller ou pour placer des plats

dans le four.

AVERTISSEMENT- placez la

grille correctement dans l’un des

guides de la cavité du four et

poussez-la vers le bas.

FR - 21

Plaque de cuisson peu profonde

La plaque de

cuisson peu profonde est utilisée pour

Plaque de

cuisson profonde

La plaque de cuisson profonde est utilisée pour cuire les ragoûts. Pour placer

correctement la plaque dans la cavité,

placez-la dans

n’importe quelles

guides et pous-

sez-la vers l’arrière.

Retrait des grilles latérales de support

Tirez sur la grille latérale de support tel qu'indiqué dans l'illustration. Une fois enlevée de ses attaches, tirez-la vers le haut.

FR - 22

NETTOYAGE ET ENTRETIEN DE VOTRE FOUR

NETTOYAGE

Veillez à éteindre tous les boutons

de commande et à laisser l'appareil

refroidir avant de le nettoyer. Débranchez l'appareil.

Vériez le matériel de nettoyage de votre four pour vérier qu'il est

approprié et recommandé par le

fabricant. N’utilisez pas de crèmes corrosives, de poudres de nettoyage

abrasives, de laine métallique ou

d’outils durs, ces matériaux pouvant endommager les surfaces. Si un excès de liquide s’étant écoulé dans

votre four commence à brûler, il

peut endommager l’émail. Nettoyez

immédiatement tout écoulement de

liquide.

Nettoyage de l'intérieur de votre four Veillez à débrancher le four avant de

commencer le nettoyage. L'intérieur en émail du four se nettoie

idéalement lorsque le four est chaud. Essuyez le four avec un chiffon doux

trempé dans de l’eau savonneuse après chaque utilisation.

Essuyez à nouveau avec un

chiffon humide après un moment,

puis laissez sécher. Vous pourriez

occasionnellement avoir à utiliser du

détergent pour effectuer un nettoyage complet. Ne nettoyez pas avec des produits secs ou en poudre.

Nettoyage de la porte de votre four.

Pour pouvoir nettoyer l'intérieur et

l'extérieur de la porte du four, utilisez

un nettoyant pour vitre. Puis rincez et séchez avec un chiffon sec. La porte peut être retirée pour le nettoyage, comme illustré.

* Ouvrez complètement la porte. * Passez la tige de métal dans les

trous comme indiqué sur l'illustration. * Effectuez ce processus pour les deux

charnières. * Soulevez légèrement la porte, puis

tirez-la délicatement vers l'extérieur. La porte sortira complètement.

* Placez-la à nouveau dans les trous

des charnières tout en mettant la porte

en place. Ne nettoyez pas la porte du four

tant que la vitre est chaude. Si cette

mesure n'est pas appliquée, la vitre

peut se briser. Contactez le centre de service autorisé en cas de problème.

Exigences avant de contacter le centre de service

Si le four ne fonctionne pas, il peut y avoir une panne de courant. Nos modèles sont équipés d’une minuterie,

le temps peut ne pas être correctement

réglé.

Si le four ne chauffe pas : La chaleur peut être ajustée avec

l’interrupteur de contrôle du chauffage du four.

Si la lampe d’intérieur ne s’allume pas : L’alimentation électrique doit être

vériée. Vériez si la lampe est défectueuse.

FR - 23

Le cas échéant, remplacez-la en respectant le guide suivant.

Cuisson (si les parties inférieure et supérieure ne cuisent pas de manière

homogène) : Contrôlez l’emplacement des grilles,

la durée de cuisson et les valeurs de

chaleur dans le manuel.

Si ces instructions ne permettent pas

de résoudre un problème avec votre produit, veuillez appeler le centre de

service autorisé.

Informations relatives au transport

Si vous avez besoin de transporter l’appareil :

Gardez l’emballage original du

produit et transportez-le dans son

emballage original si nécessaire. Suivez les instructions de transport sur l’emballage.

Scotchez les pièces supérieures,

couvercles et porte-casseroles du four

sur les panneaux de cuisson. Placez un papier entre le panneau

supérieur et le panneau de cuisson, couvrez le couvercle supérieur puis scotchez aux surfaces latérales du

four. Scotchez du carton ou du papier sur

la partie vitrée intérieure du panneau avant, les plaques et grilles de votre four pouvant endommager le panneau

du four durant le transport. Scotchez aussi les panneaux du four

aux parois latérales.

Si vous ne disposez de l’emballage original :

Mesurez les surfaces externes (surfaces vitrées et peintes) du four contre les chocs possibles.

FR - 24

Gentile cliente,

Il nostro obiettivo è offrire prodotti di qualità che superino le aspettative, offrendo prodotti realizzati in impianti moderni

con test specici per la qualità.

Questo manuale è stato preparato per aiutarti a usare la tua apparecchiatura, che è stata fabbricata usando la più recen-

te tecnologia con sicurezza e la massima efcienza.

Prima di usare la tua apparecchiatura, leggi con attenzione questa guida che include le informazioni di base per installazione, manutenzione e uso sicuri e corretti e contatta

l'assistenza autorizzata più vicina per montare il prodotto.

IT - 1

CONTENUTI:

1. PRESENTAZIONE E DIMENSIONI DEL PRODOTTO

2. AVVERTENZE SULLA SICUREZZA

3. INSTALLAZIONE E PREPARAZIONI PER L'USO

4. USO DEL FORNO

5. PULIZIA E LA MANUTENZIONE

6. ASSISTENZA E TRASPORTO

IT - 2

Pannello di controllo per riscaldatore 4:

1 2

1- Piano di cottura 2- Pannello di controllo 3- Maniglia per porta del forno 4- Coperchio del cassetto 5- Vetro della porta 6- Vassoio da forno 7-griglie 8- Lampada da forno 9- Resistenza frontale 10- Elemento Highlite

DIMENSIONI DEL PRODOTTO

PROFONDITÀ

(cm)

50/60

LARGHEZZA

(cm)

60/60

ALTEZZA

(cm)

IT- 3

AVVERTENZE SULLA SICUREZZA

LEGGERE LE PRESENTI ISTRUZIONI CON ATTENZIONE E NELLA LORO INTERESSA PRIMA DI UTILIZZARE LA PROPRIA APPARECCHIATURA, E CONSERVARLE IN UN LUOGO ADATTO PER EVENTUALI RIFERIMENTI.

IL PRESENTE MANUALE È STATO REALIZZATO PER PIÙ MODELLI. LA PROPRIA APPLICAZIONE POTREBBE NON ESSERE DOTATA DI ALCUNE DELLE FUNZIONALITÀ ILLUSTRATE NEL PRESENTE MANUALE. PRESTARE ATTENZIONE ALLE ESPRESSIONI DOTATE DI ULLUSTRAZIONI DURANTE LA LETTURA DEL MANUALE.

Avvertenze generali sulla sicurezza

• La presente apparecchiatura può essere usata da bambini dagli otto anni di età e da persone con capacità siche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenze nel caso in cui siano state assegnate a su-

pervisori o abbiano ottenuto istruzioni in merito all'uso sicuro dell'apparecchiatura e comprendano i pericoli coinvolti. L'apparecchiatura non è un

giocattolo. La pulizia e

la manutenzione non devono essere eseguiti a bambini in as-

senza di supervisione.

• AVVERTENZE: L'ap-

parecchiatura e le sue parti accessibili diventano incandescen-

ti durante l'uso. Fare

attenzione a evitare di toccare gli elementi incandescenti. I bambini di età inferiore agli otto anni devono essere tenuti a distanza se non in presenza di sorveglianza conti-

nua.

• AVVERTENZE: la cot-

tura sulla piastra con grasso od olio è pericolosa e può provocare

incendi. NON provare

IT - 4

in alcun caso a spegnere gli incendi con l'acqua, ma spegnere l'apparecchiatura e co-

prire la amma con un

coperchio o una coper-

ta d'amianto.

• AVVERTENZE: Peri-

colo di incendio: non conservare oggetti

sulle superci di cottura.

• AVVERTENZE: Se la supercie è spaccata,

disattivare l'apparecchiatura per evitare eventuali scosse elet-

triche.

mer esterni o sistemi di controllo a distanza

separati.

• AVVERTENZE: Per

evitare di inclinare l'apparecchiatura, installare le staffe di

stabilizzazione. (Per

maggiori dettagli leggere la guida del kit

anti-inclinazione.)

• Durante l'uso, l'appa-

recchiatura diventa

incandescente. Fare

attenzione a evitare di toccare gli elementi incandescenti all'in-

terno del forno.

• Per le piastre dotate di

coperchio, rimuovere eventuali versamenti dal coperchio prima

dell'apertura. Inoltre

consentire il raffredda-

mento della supercie

della piastra prima di

chiudere il coperchio.

• L'apparecchiatura non

è progettata per essere operata tramite ti-

• Durante l'uso, le maniglie tenute per brevi periodi nel normale uso possono diventa-

re incandescenti.

• Non usare detergenti abrasivi o grafatori in metallo aflati per

pulire il vetro dello sportello del forno o le

altre superci perché potrebbero grafare la

IT - 5

supercie, provocando la rottura del vetro

o danni alla supercie.

• Non usare pulitori a

vapore per la pulizia

dell'apparecchiatura. AVVERTENZE: Assi-

curarsi che l'apparecchiatura sia spenta prima di sostituire la lampada per evitare eventuali scosse elet-

triche.

• ATTENZIONE: le parti

accessibili potrebbero essere incandescenti durante la cottura o

l'uso della griglia. Tenere lontani i bambini.

La tua apparecchiatura è prodotta se-

condo tutti gli standard e i regolamen-

ti internazionali e locali applicabili. La manutenzione e la riparazione

devono essere eseguite esclusivamente da tecnici di servizio

autorizzati. La manutenzione e la

riparazione se eseguite da tecnici non autorizzati potrebbero causa-

re rischi. È pericoloso alterare o modicare le speciche dell'apparecchiatura.

Prima dell'installazione, assicurarsi che le condizioni di distribuzione

locali (natura del gas, pressione del

gas, tensione e frequenza elettri-

che) e i requisiti dell'apparecchiatura siano compatibili. I requisiti

per questa apparecchiatura sono

indicati sull'etichetta.

• ATTENZIONE: Questa apparec-

chiatura è progettata esclusivamente per la cottura degli alimenti e per l'uso domestico interno e non deve essere usata per altri scopi o in altre apparecchiature, come per usi non domestici o in ambienti commerciali o per il riscaldamento degli

ambienti. Non provare a sollevare o spostare

l'apparecchiatura tirando la mani-

glia dello sportello.

Tutte le possibili misure di sicurezza sono state applicate per garan-

tire la sicurezza del consumatore. Poiché il vetro potrebbe rompersi,

fare attenzione durante la pulizia

per evitare di grafarlo. Evitare di

colpire o battere sul vetro con degli

accessori. Assicurarsi che il cavo di alimenta-

zione non si pieghi durante l'instal-

lazione. Se il cavo di alimentazione

è danneggiato, deve essere sostituito dal produttore, dal vostro agente di servizio o da persone similmente

qualicate al ne di evitare rischi.

Quando lo sportello del forno è aptero, non permettere ai bambini

di salire o sedere sopra di esso.

avvertenze sull'installazione

Non usare l'apparecchiatura prima

IT - 6

che sia completamente installata. L'apparecchiatura deve essere

installata e operata da un tecnico

autorizzato. Il produttore non è

responsabile dei danni causati da una collocazione e installazione difettosa effettuata da soggetti non

autorizzati. Durante il disimballaggio dell'ap-

parecchiatura, assicurarsi che non abbia subito danni durante

il trasporto. In caso di difetti, non

usare l'apparecchiatura e contattare immediatamente un agente di

assistenza qualicato. I materiali usati per l'imballaggio (nylon, graffettatrici, schiuma espansa...ecc.)

potrebbero avere effetti negativi sui bambini, e dovrebbero essere

raccolti e rimossi immediatamente.

Proteggere l'apparecchiatura dagli

effetti atmosferici. Non esporla agli effetti di sole, pioggia, neve, ecc.

I materiali che circondano l'appa-

recchiatura (cabina) devono essere

in grado di resistere a temperatura

di almeno 100°C.

Durante l'uso

Quando il forno viene azionato per la prima volta, i materiali isolanti e gli elementi di riscaldamento emet-

teranno odore. Per questa ragione,

prima di usare il forno, azionare alla massima temperatura per 45 minu-

ti. Nello stesso tempo è necessario

ventilare adeguatamente l'ambiente

in cui il prodotto è installato. Durante l'uso, le superci interne

ed esterne del forno si riscaldano.

Quando si apre lo sportello del forno, allontanarsi per evitare la

corrente di aria incandescente dal

forno. Potrebbe causare ustioni. Non collocare materiali inammabili

o combustibili, all'interno o nelle vicinanze dell'apparecchiatura

quando è in funzione. Usare sempre guanti da forno per

rimuovere e spostare gli alimenti

nel forno. Non allontanarsi del fornello duran-

te la cottura con oli liquidi o solidi.

Potrebbero incendiarsi in caso di

surriscaldamento estremo. Non versare acqua sulle amme causate dell'olio. Coprire la casseruola o

la padella con il suo coperchio per

togliere l'aria alle amme e spegnere il fornello.

Posizionare le pentole al centro della zona di cottura, e ruotare le maniglie in una posizione sicura così che non possano essere affer-

rate. Se l'apparecchiatura non viene

usata per molto tempo, staccare la

spina. Tenere disattivato l'interruttore di controllo principale. Se l'ap-

parecchiatura non viene usata per molto tempo, chiudere la valvola

del gas. Assicurarsi che le manopole di

controllo dell'apparecchiatura siano

sempre in posizione "0" (arresto) quando non viene usata.

Il vassoio si inclina quando viene

estratto. Fare attenzione a non versare liquidi bollenti.

Quando lo sportello o il cassetto del forno è aperto, non lasciare

niente sopra di esso. L'applicazione

IT - 7

potrebbe sbilanciarsi o il coperchio

rompersi. Non collocare oggetti pesanti o

prodotti inammabili o incendiabili (nylon, borse di plastica, carta, panni...ecc.) nel cassetto. Questo

include stoviglie con accessori di

plastica (p.es. maniglie). Non appendere tovaglie, panni o

indumenti all'apparecchiatura o alle

relative maniglie.

Durante la pulizia e la manutenzione

Spegnere sempre l'apparecchiatura

prima di operazioni come la pulizia

o la manutenzione. Ciò può essere

fatto dopo avere staccato l'apparecchia-

tura o spegno gli interruttori princi-

pali. Non rimuovere le manopole di

controllo per pulire il pannello di

controllo.

PER MANTENERE L'EFFICIENZA E LA SICUREZZA DELLA PROPRIA APPARECCHIATURA, RACCOMANDIAMO DI USARE SEMPRE PARTI ORIGINALI O CHIAMARE I NOSTRI AGENTI DI ASSISTENZA AUTORIZZATI IN CASO DI NECESSITÀ.

IT - 8

Contatta il centro di assistenza autorizzato per l'installazione del tuo forno.

INSTALLAZIONE DEL FORNO

Ci sono alcuni fattori a cui fare attenzione durante l'installazione del forno.

Fare attenzione ai seguenti suggeri-

menti per potere prevenire eventuali problemi e/o situazioni pericolose che

possono vericarsi in seguito.

Può essere collocato vicino ad altri impianti a condizione che nell'area in cui il forno viene installato, l'altezza degli impianti non deve superare l'altezza

del pannello di cottura.

Fare attenzione a non collocarlo

vicino al frigorifero, non devono esserci

materiali inammabili come tende, panni impermeabili, ecc. che bruciano

rapidamente quando si sceglie il posto

per il forno.

Sono necessari almeno 2 cm di

spazio libero tra il retro del forno e la

parete per la circolazione dell'aria.

I mobili vicini al forno devono essere

resistenti al calore superiore a 50 C° della temperatura della stanza.

Se i mobili della cucina sono più alti

del pannello su cui si trovano i fornelli del forno, devono esserci almeno

11 cm dal lato del forno.

Le altezze minime dal pannello del

forno e dalle credenze e dalla cappa

con ventole sopra il forno,

come indicato di seguito. Quindi la

cappa deve essere ad almeno 650 mm

di altezza dal pannello del fornello. Se non è presente una cappa, l'altezza

non deve essere inferiore a 700 mm.

L'apparecchiatura deve essere instal-

lata direttamente sul pavimento e non

su una base.

COLLEGAMENTO ELETTRICO E SICUREZZA

Quando si esegue il collegamento elet-

trico, seguire le istruzioni seguenti.

Il cavo di messa a terra deve essere

connesso al terminale. Assicurarsi che

il cavo con isolamento sia connesso all'alimentazione durante il collega-

mento del cavo. Se non sono presenti

prese elettriche con messa a terra adeguate conformemente ai regolamenti del luogo in cui si installa l'apparecchiatura, contattare l'assistenza

autorizzata. La presa del cavo di messa a terra

deve vicina all'apparecchiatura. Non usare prolunghe.

Il cavo di alimentazione non deve toc-

care la supercie bollente del prodotto.

Se il cavo fornito è danneggiato, contattare l'assistenza autorizzata. Il

cavo deve essere sostituito dal servizio

di assistenza autorizzato. Una connessione elettrica errata può

danneggiare l'apparecchiatura. Questi

IT - 9

danni non sono coperti dall'assicura-

zione.

Questi spinotti possono essere usati

solo in alcuni paesi.

Il cavo elettrico non deve toccare

la supercie bollente del prodotto. Il

cavo elettrico non deve toccare il retro

del prodotto. Altrimenti il cavo elettrico dell'apparecchiatura può danneggiarsi. Ciò può causare corto circuiti.

L'azienda produttrice dichiara di non

essere responsabili di danni e perdite regolate dalle seguenti normative sulla

sicurezza.

Fornire uno strumento di discon-

nessione dall'alimentazione con una separazione dei contatti dell'intercapedine di almeno 3mm in tutti i condut-

tori (di fase) attivi. Questi strumenti di

disconnessione saranno incorporati nel

cablaggio sso in base alle regole di collegamento.

L'apparecchiatura è dotata di connessione ssa all'alimentazione. La

connessione dell'apparecchiatura a una sorgente elettrica deve essere

eseguita da un tecnico autorizzato. Per le connessioni sse, usare il cavo

di alimentazione modello H05VV, H05V2V2 o H05RR.

Alcune apparecchiature possono essere dotate di spinotti speciali (Perilex o Norplug). Se necessario, sostituirlo con la stessa parte di ricambio.

Usare un perno da 16A/400V 5 per lo spinotto perilex e 25A/250V per il Norplug.

L'apparecchiatura è adeguata per 220240 Volt e 380-415V 3N Volt di elettricità. Se l'elettricità della rete è differente

da questo valore, contattare immedia-

tamente l'assistenza autorizzata. Per le connessioni sse, usare il cavo

da 3x2,5mm o 3x4mm in base alla

potenza dell'apparecchiatura e all'eti-

chetta della scatola dei terminali.

AVVISI E MISURE GENERALI

La tua apparecchiatura è prodotta

secondo tutti gli standard di sicurezza degli apparecchi elettrici. La manutenzione e la riparazione devono essere eseguite esclusivamente da tecnici di servizio autorizzati addestrati dall'a-

zienda produttrice. L'installazione e la riparazione eseguite

senza osservanza delle regole seguen-

ti può causare rischi.

Le superci esterne sono bollenti quando l'apparecchiatura è in funzione. Le superci interne del forno, i compo-

nenti che si occupano di fare fuoriu-

scire il calore e il vapore sono bollenti. Anche se l'apparecchiatura è spenta,

queste parti conservano il calore per

un tempo specico. Non toccare le superci bollenti. Tenere i bambini a distanza.

Non allontanarsi del fornello durante la cottura con olii liquidi o solidi. Po-

trebbero incendiarsi in caso di surri-

scaldamento estremo. Non versare acqua sulle amme generate dall'olio.

IT - 10

Coprire la casseruola o la padella con

il suo coperchio per togliere l'aria alle

amme e spegnere il fornello.

Gli interruttori di regolazione del forno e del calore devono essere regolati e l'orologio del forno deve essere pro-

grammato per la cottura con il forno. Altrimenti il forno non funziona.

Non lasciare nulla sul forno quando lo sportello o il cassetto è aperto. Si

potrebbe sbilanciare l'apparecchiatura

o rompere il coperchio.

Non collocare oggetti pesanti o prodotti inammabili o incendiabili (nylon, borse di plastica, carta, panni...ecc.) nel cassetto inferiore.

Staccare l'apparecchiatura quando non viene usata.

Proteggere l'apparecchiatura dagli

effetti atmosferici. Non esporlo a effetti come sole, pioggia, neve, ecc.

3x4 mm² 220V~ 3x4 mm² 230V~ 3x4 mm² 240V~

4x2.5 mm² 220V~ 4x2.5 mm² 230V~ 4x2.5 mm² 240V~

5x1.5 mm² 380V 3N~ 5x1.5 mm² 400V 3N~ 5x1.5 mm² 415V 3N~

IT - 11

USO DEL FORNO

Pannello di controllo

Manopole di controllo funzionamento forno

Per selezionare la funzione di cottura desiderata, ruotare la manopola al simbolo relativo, i dettagli delle funzioni del forno sono indicate nella sezione suc-

cessiva.

Manopole di controllo funzionamento forno

Per selezionare la funzione di cottura desiderata, ruotare la manopola al simbolo relativo, i dettagli delle funzioni del forno sono indicate nella sezione suc-

cessiva.

IT - 12

CARATTERISTICHE TECNICHE E ASPETTO GENERALE DELL'USO

Il fornello elettrico è regolato da inter-

ruttori a 7 regolazioni. "0" è la posizione di spegnimento. I campi delle altre 6 regolazioni sono indicati di seguito.

ottenuto sarà massimizzato. Non

raccomandiamo l'uso di casseruole di piccole dimensione sul fornello grande

perché ciò causa perdite di calore e spreco di energia.

1.Posizione di

mantenimento di calore

2-3 Posizione di riscaldamento a basso riscaldamento

4-5-6 Posizione

di bollitura, arrosto e cottura

Durante l'uso dei fornelli elettrici, fare

attenzione

abbiano

ché

alle

casseruole

una base liscia. In caso di

usate

per-

uso di casseruole delle dimensioni giuste e dal fondo liscio, il risultato

GIUSTO

RIGHT

ERRATO

WRONG

diametro casseruola piccolo

small saucepan diameter

WRONG

ERRATO

circular saucepan base

base casseruola circolare

ERRATO

WRONG

base casseruola non impostata

saucepan’s base had not settled

Controllare che il fornello sia spento,

l'interruttore di controllo è su "0" dopo

la cottura. Non toccare se il fornello è caldo per

un periodo specico dopo essere stato spento.

Non permettere ai bambini di avvicinarsi.

Pulire il fornello elettrico con un panno

umido dopo avere usato il fornello. Se è molto sporco, pulire con acqua e detergente.

Riscaldare per alcuni minuti per fare

asciugare la parte superiore dopo la

pulizia. Se la parte superiore non viene

usata per molto tempo, applicare un sottile strato di olio usando olio per

macchine.

IT - 13

Funzioni forno

* Le funzioni del forno potrebbero essere diverse a seconda del modello.

Illuminazione forno:

Si illumina solo la luce del forno e resta accesa durante la cottura.

Funzione Defrost:

Le spie di avviso del forno si accendono, la ventola inizia a funzionare.

Funzione di cottura statica:

Il termostato e le luci di avviso del forno si accendono, gli elementi riscaldanti inferiore e superiore iniziano a funzionare. La funzione di cottura statica emette calore, assicurando anche la cottura degli alimenti collocati sugli scaffali superiori e inferiori. È l'ideale per cucinare dolci, torte, pasta al forno, lasagne e pizza. Si raccomanda di preriscaldare il forno per 10 minuti e di cuocere usando una sola mensola alla volta con questa funzione.

Per usare la funzione di sbrinamento, prendere gli alimenti congelati e collocarli nel forno su uno scaffale posto nel terzo alloggio partendo dalla parte inferiore. Si raccomanda di collocare un vassoio da forno sotto gli alimenti da sbrinare, per raccogliere l'acqua accumulata a causa del ghiaccio che si scioglie. Questa funzione non cuocerà né preparerà al forno il tuo cibo, serve solo a sbrinarlo.

Funzione ventola:

Il termostato e le luci di avviso del forno si accendono, la ventola e gli elementi riscaldanti superiore e inferiore iniziano a funzionare.

Questa funzione è ottima per ottenere risultati nella cottura di dolci. La cottura viene effettuata dall'elemento riscaldante inferiore e superiore all'interno del forno e dalla ventola che fornisce la circolazione dell'aria, dando un leggero effetto griglia al cibo. Si raccomanda il preriscaldamento del forno per circa 10 minuti.

Funzione griglia:

Il termostato e le luci di avviso del forno si accendono, l'elemento riscaldante griglia inizia a funzionare. Questa funzione è usata per la grigliatura e la tostatura degli alimenti. Usare gli scaffali superiori del forno. Spazzolare delicatamente la griglia con dell'olio per impedire agli alimenti di attaccarsi e collocare gli alimenti al centro della griglia. Collocare sempre un vassoio al di sotto per raccogliere eventuali gocce di olio o grasso. Si raccomanda il preriscaldamento del forno per circa 10 minuti. Avviso: Quando si usa la griglia, lo sportello del forno deve restare chiuso e la temperatura del forno deve essere

regolata su 190

Funzione griglia rapida:

Il termostato e le luci di avviso del forno si accendono, la griglia e gli elementi riscaldanti superiore iniziano a funzionare. La funzione è usata per la grigliatura rapida e per coprire un'area superficiale maggiore, come nella grigliatura di carni. Usare gli scaffali superiori del forno.

IT - 14

Spazzolare delicatamente la griglia con dell'olio per impedire agli alimenti di attaccarsi e collocare gli alimenti al centro della griglia. Collocare sempre un vassoio al di sotto per raccogliere eventuali gocce di olio o grasso. Si raccomanda il preriscaldamento del forno per circa 10 minuti. Avviso: Quando si usa la griglia, lo sportello del forno deve restare chiuso e la temperatura del forno deve essere

regolata su 190

Funzione pizza:

Il termostato e le luci di avviso del forno si accendono, l'anello e gli elementi riscaldanti superiore e inferiore vengono

azionati.

La ventola e la funzione riscaldante inferiore è l'ideale per cuocere alimenti come pizze in poco tempo.

Funzione griglia doppia e

ventola:

Il termostato e le luci di avviso del forno si accendono, la griglia e gli elementi riscaldanti superiore iniziano a funzionare.

La funzione è usata per grigliare rapidamente alimenti spessi e per coprire una superficie maggiore. Sia gli elementi riscaldanti superiori che la griglia

vengono alimentati insieme alla ventola

per assicurare una cottura uniforme.

Usare gli scaffali superiori del forno. Spazzolare delicatamente la griglia con dell'olio per impedire agli alimenti di attaccarsi e collocare gli alimenti al centro della griglia. Collocare sempre un vassoio al di sotto per raccogliere eventuali gocce di olio o grasso. Si raccomanda il preriscaldamento del forno per circa 10 minuti.

Mentre la ventola disperde il calore del forno in modo uniforme, l'elemento riscaldante inferiore assicura la cottura

degli alimenti.

Avviso: Quando si usa la griglia, lo sportello del forno deve restare chiuso e la temperatura del forno deve essere

regolata su 190

IT - 15

Funzione tubo F

Il termostato e le luci di avviso del forno si accendono, la ventola e un elemento riscaldante inferiore iniziano a funziona-

re.

La funzione turbo disperde in modo uniforme il calore nel forno. Tutti gli alimenti sullo scaffale saranno cotti in modo uniforme. Si raccomanda di preriscaldare il forno per circa 10 minuti.

Uso del timer digitale

Moda-

lità

Regolazione dell'ora:

L'ora deve essere regolata prima di

iniziare a usare il forno. Seguendo

l'alimentazione elettrica al forno, il

simbolo (A) e i tre "0" sullo schermo iniziano a lampeggiare. Premere contemporaneamente i tasti (+) e (-). Il simbolo verrà visualizzato sullo schermo. Inoltre il punto al centro dello schermo inizia a lampeggiare. Usando

i tasti (+) e (-), regolare l'ora del giorno

quando questo punto lampeggia. Dopo la regolazione, il punto dovrebbe lampeggiare in modo continuo.

Seguendo l'alimentazione elettrica al

forno, quando il simbolo (A) e sullo schermo iniziano a lampeggiare, il forno non può essere operato usando i pulsanti di controllo. Quando i tasti (+) e (-) vengono premuti contemporaneamente per la regolazione dell'ora, il simbolo viene

visualizzato sullo schermo. Quando questo simbolo appare sullo schermo, la parte del forno può essere operata

manualmente. L'ora impostata viene

azzerata in caso di mancanza di

corrente, dunque l'operazione di regolazione dell'ora dovrà essere

IT - 16

i tre "0"

effettuata nuovamente.

Regolazione dell'avviso temporale acustico:

Moda-

lità

L'ora deve essere regolata prima di

iniziare a usare il forno. Seguendo

l'alimentazione elettrica al forno, il

simbolo (A) e i tre "0" sullo schermo iniziano a lampeggiare. Premere contemporaneamente i tasti (+) e (-).

Il simbolo verrà visualizzato sullo schermo. Inoltre il punto al centro dello schermo inizia a lampeggiare. Usando i tasti (+) e (-), impostare

l'ora quando questo punto lampeggia.

Dopo la regolazione, il punto dovrebbe lampeggiare in modo continuo. Questa funzione può essere usata per ricevere un avviso acustico al completamento del periodo di tempo impostato.

Premere il tasto MODE al centro. Il simbolo lampeggerà sullo schermo. Inoltre verranno visualizzate tre "0". Impostare il periodo di tempo desiderato

per l'avviso usando i tasti (+) e (-)

quando il simbolo lampeggia. Dopo il completamento della regolazione, il simbolo inizia a lampeggiare in modo continuo. Quando il simbolo inizia a lampeggiare in modo continuo, la

regolazione dell'ora del segnale di

avviso è completa.

L'ora del segnale di avviso può essere

impostata su un periodo compreso tra 0 e 23.59.

Quando l'ora è stata impostata, il

timer emette un segnale di avviso e il simbolo inizia a lampeggiare sullo schermo. Premere un tasto per arrestare il segnale di avviso, il simbolo scompare dallo schermo.

La regolazione dell'ora del segnale di

avviso serve solo come avviso. Il forno non viene attivato da questa funzione.

Regolazione dell'ora semi automatica in base al periodo di cottura:

Questa funzione viene usata per

cuocere nell'intervallo temporale

desiderato. Gli alimenti da cuocere vengono messi nel forno. Il forno viene regolato sulla funzione di cottura desiderata. Il termostato del forno viene regolato sul grado desiderato a seconda del piatto da cuocere. Tenere premuto il tasto MODE

no a che non viene visualizzato il

messaggio "stop" sullo schermo del timer.. Quando sullo schermo del timer viene visualizzato "stop", il simbolo (A) inizia a lampeggiare. Regolare il periodo di cottura per gli alimenti che

Moda-

lità

IT - 17

si desidera cuocere usando i (+) e (-) quando il timer è in posizione.. Qualche tempo dopo avere completato

l'operazione di regolazione, l'ora del

giorno verrà visualizzata sullo schermo e i simboli (A) e iniziano a lampeggiare in modo continuo sullo schermo. Facendo ciò, il forno inizia a funzionare.

È possibile impostare un periodo di

cottura compreso tra le0 e le 10 ore.

Al completamento dell'intervallo

impostato, il timer arresta il forno ed emette un avviso acustico. Inoltre, il simbolo (A) lampeggerà sullo schermo. Dopo avere portato il pulsante del forno e del termostato del forno in posizione 0, la pressione di un altro

pulsante provocherà l'arresto del

segnale di avviso. Inoltre, il timer verrà cambiato in funzione manuale.

Programmazione semi automatica in base al periodo di completamento:

pulsanti

Questa funzione viene usata

per cuocere nell'intervallo di

completamento desiderato. Gli alimenti da cuocere vengono messi nel forno. Il forno viene regolato sulla funzione di cottura desiderata. Il termostato del forno viene regolato sul grado desiderato a seconda del piatto da cuocere. Tenere premuto il

pulsante MODE no a che non viene

visualizzato "Fine" sullo schermo, il

simbolo (A) e l'ora del giorno iniziano

a lampeggiare.

Regolare l'ora di completamento per

gli alimenti che si vogliono cuocere, usando i tasti (+) e (-) quando il timer è in questa posizione. Qualche tempo

dopo avere completato l'operazione di regolazione, l'ora del giorno verrà

visualizzata sullo schermo e i simboli (A) e iniziano a lampeggiare in modo continuo sullo schermo. Facendo ciò, il forno inizia a funzionare.

Moda-

lità

È possibile impostare un'ora no

10 ore dopo l'ora del giorno.

Al completamento dell'intervallo

pulsante provocherà l'arresto del

segnale di avviso. Inoltre, il timer verrà cambiato in funzione manuale.

IT - 18

Programmazione completamente automatica:

È possibile impostare un periodo di cottura compreso tra le0 e le 10 ore.

Questa funzione viene usata per cuocere dopo un certo periodo di

tempo, all'interno di una certa durata.

Gli alimenti da cuocere vengono messi nel forno. Il forno viene regolato sulla funzione di cottura desiderata. Il termostato del forno viene regolato sul grado desiderato a seconda del piatto da cuocere.

Tenere premuto il tasto MODE

no a che non viene visualizzato il

messaggio "stop" sullo schermo del timer. Quando sullo schermo del timer viene visualizzato "stop", il simbolo (A) inizia a lampeggiare. Regolare il periodo di cottura per gli alimenti che si vogliono cuocere, usando i tasti (+) e (-) quando il timer è in questa posizione. Qualche tempo dopo avere

completato l'operazione di regolazione, l'ora del giorno verrà visualizzata sullo

schermo e i simboli (A) e iniziano

lampeggiare in modo continuo sullo

a schermo.

Moda-

lità

Moda-

lità

Secondo; tenere premuto il tasto

MODE no a che non viene visualizzato il messaggio "ne" sullo

schermo del timer. Quando sullo schermo del timer viene visualizzato

"ne", il simbolo (A) e l'ora del giorno iniziano a lampeggiare, con l'aggiunta del periodo di cottura. Regolare l'ora

di completamento per gli alimenti usando i tasti (+) e (-) quando il timer è in questa posizione. Qualche tempo

dopo avere completato l'operazione di regolazione, l'ora del giorno verrà

visualizzata sullo schermo e i simboli (A) e iniziano a lampeggiare in modo continuo sullo schermo.

È possibile impostare un'ora

no a 23:59 ore dopo l'ora

ottenuta aggiungendo il periodo di cottura dell'ora del giorno.

Il forno inizia a funzionare all'ora

calcolata sottraendo il periodo di

cottura dall'ora di completamento impostata, e si arresta all'ora di

completamento impostata. Il timer emette un segnale acustico e il

IT - 19

simbolo (A) inizia a lampeggiare. Dopo avere portato il pulsante del forno e

del termostato del forno in posizione

0, la pressione di un altro pulsante

provocherà l'arresto del segnale di

avviso. Inoltre, il timer verrà cambiato in funzione manuale.

Bloccaggio:

•

İl blocco tasti si attiva automaticamente quando il timer non è in uso per 5 secondi con uso normale. Per sbloccare il timer, premere il pulsante MODE per 3 secondi. Quindi è possibile eseguire l’operazione desiderata.

• Dopo l'attivazione del pulsante

modalità, ogni pulsante viene attivato subito dopo essere stato toccato.

Accessori

Il prodotto è dotato di accessori. È anche possibile usare accessori acquistati da altre fonti, ma devono essere resi-

stenti al calore e alle amme. È anche

possibile usare piatti di vetro, stampi per torte e vassoi da forni adeguati per

l’uso in forno.. Seguire le istruzioni del

produttore quando si usano altri acces-

sori. Nel caso di uso di piatti di piccole

dimensioni, collocare il piatto nella griglia, così che si troverà completamente

sulla parte centrale della griglia. Se gli

alimenti da cuocere non coprono completamente il vassoio del forno, se gli alimenti sono presi dal congelatore o il vassoio è usato per la raccolta dei liquidi degli alimenti che scorrono durante

la grigliatura, le modiche della forma possono essere osservate nel vassoio. Ciò è dovuto alle alte temperatura che si vericano durante la cottura. Il vasso-

io ritorna alla sua vecchia forma quando

si raffredda dopo la cottura. Si tratta di un normale evento sico che si verica durante il trasferimento del calore. Non

collocare vassoi e piatti in vetro caldi in ambienti freddi subito dopo averli tolti

dal forno per evitare di romperli. Non collocare su superci fredde e umide. Col-

locare su un panno da cucina asciutto

e attendere che si asciughi. Quando si

usa la griglia del forno; raccomandiamo

(quando appropriato) di usare la griglia fornita con il prodotto. Quando si usa

la griglia; collocare un vassoio su una delle mensole per consentire la raccolta

dell’olio. È possibile aggiungere acqua al vassoio per la pulizia. Come spiegato nei paragra corrispondenti, non tenta-

re in alcun caso di usare la piastra a gas della griglia senza il coperchio di prote-

IT - 20

zione. Se il proprio forno a gas dispone

di una piastra a gas con griglia, ma il coperchio per il calore è assente, o se è danneggiata e non può essere usata, richiedere una parte di ricambio dal

centro di assistenza più vicino. Cavità forno

Posizione degli scaffali

5. Rack

5. Sostegni

4. Rack

4. Sostegni

3. Rack

3. Sostegni

2. Sostegni

2. Rack

1. Sostegni

1. Rack

Accessori forno

Le funzioni del forno potrebbero essere diverse a seconda del modello.

Griglia

La griglia è usata per

cuocere o per

collocare stoviglie.

AVVISO- Collocare correttamente la

griglia in uno dei supporti nella cavità

del forno e spingerla verso dietro.

Vassoio

Il vassoio è

usato per cuocere dolci come sformati,

ecc. Per

collocare

correttamente il vassoio nella cavità, posizionarlo su uno dei sostegni e spingerla verso

dietro.

Vassoio profondo

Il vassoio profondo è usato per cuoce-

re stufati. Per collocare correttamente il

vassoio nella cavità, posizionarlo su uno

dei sostegni e spingerla verso dietro.

Rimozione dei supporti della griglia

Estrarre la griglia come indicato. Dopo averla rilasciata dai fermi, sollevarla.

IT -21

Sharp KF-56VDD19I-DE operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
