Détecteur de distance
GP2D12/GP2D15
Code : 0185 309
NOTICE
Conrad sur INTERNET
www.conrad.com
Données techniques sujettes à des modifications
sans avis préalable !
En vertu de la loi du 11 mars 1957 toute représentation ou reproduction intégrale ou partielle, faite sans le consentement de l’auteur ou de ses ayants droit
ou ayants cause est illicite.
© Copyright 1995 by CONRAD ELECTRONIC, 59800 Lille/France
X31-846-02-01/CL-ACR
2 7
Description
Les détecteurs GP2D12/GP2D15 de SHARP sont des détecteurs
qui permettent de mesurer des distances. Ils se composent d’un
PSD*, d’une LED d’émission infrarouge et d’un circuit qui gère les
signaux. L’appareil permet de détecter la présence d’objets sans être
influencé par leur couleur, par des surfaces réfléchissantes ou par
les conditions de lumière ambiante.
*PSD : Position Sensitive Detector
Caractéristiques :
(1) Moins d’influence par rapport à la couleur des objets et aux sur-
faces réfléchissantes
(2) Zones de détection :
GP2D12 : Type mesure de distance (sortie analogique)
Gamme de mesure de distance : 10 à 80 cm
GP2D15 : Type détection de distance
Distance de détection : 24 cm par défaut (réglable de 10 à 80
cm)
(3) Un circuit de contrôle externe n’est pas nécessaire.
(4) Faible coût
Domaine d’application
(1) Téléviseurs
(2) Ordinateurs
(3) Voitures
(4) Copieurs
6 3
Données techniques :
GP2D15 (Ta=25°C)
Paramètre Symbole Gamme
Tension d’alimentation Vcc 4,5 à 5,5V
Courant Icc Max. 35 mA
*Distance de détection réglable L Typ. 24 cm
Type de sortie ––– Sortie numérique
Température de fonctionnement Topr -10 à +60°C
* La distance à partir de laquelle l’appareil réagit peut être réglée de
10 à 80 cm.

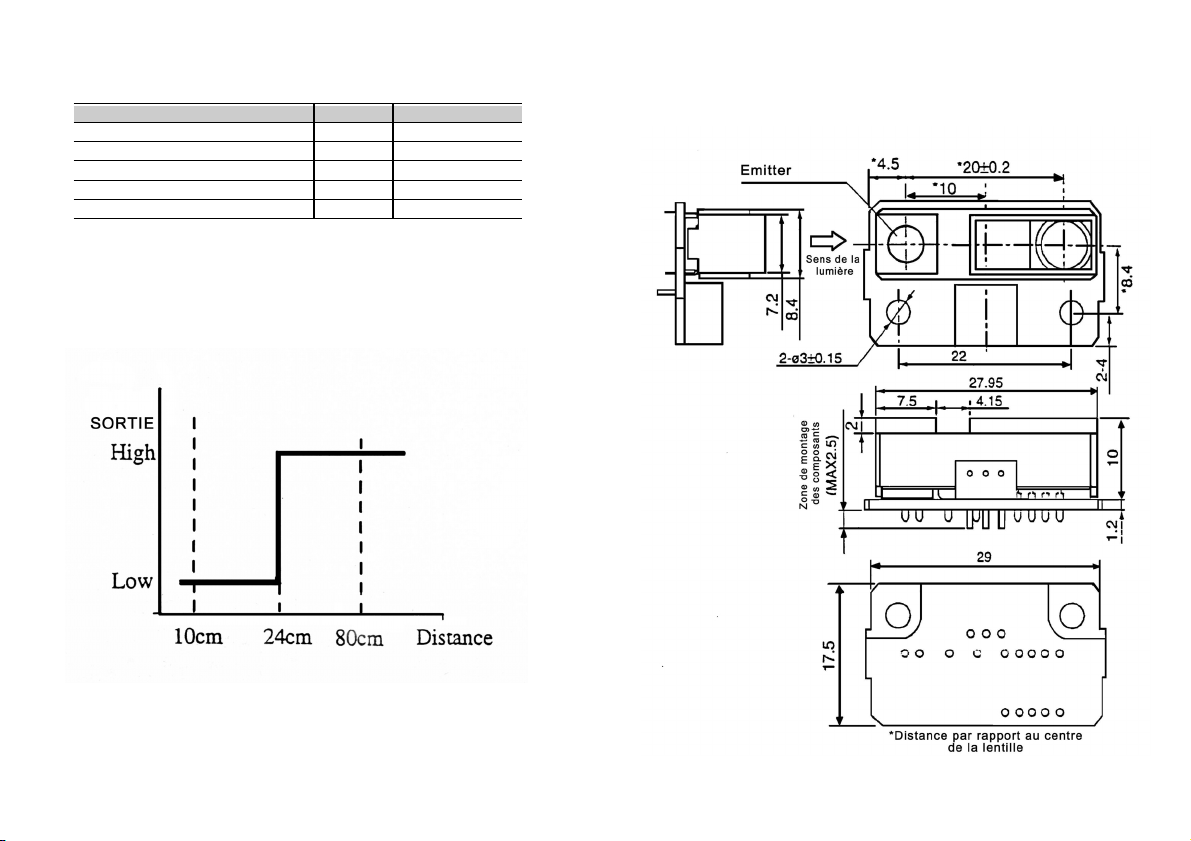

Diagramme de sortie :
Pour d’autres informations sur les produits optoélectroniques
SHARP, consultez l’adresse internet suivante :
http://www.sharp.co.jp/ecg/
Dimensions (unité : mm)
4 5

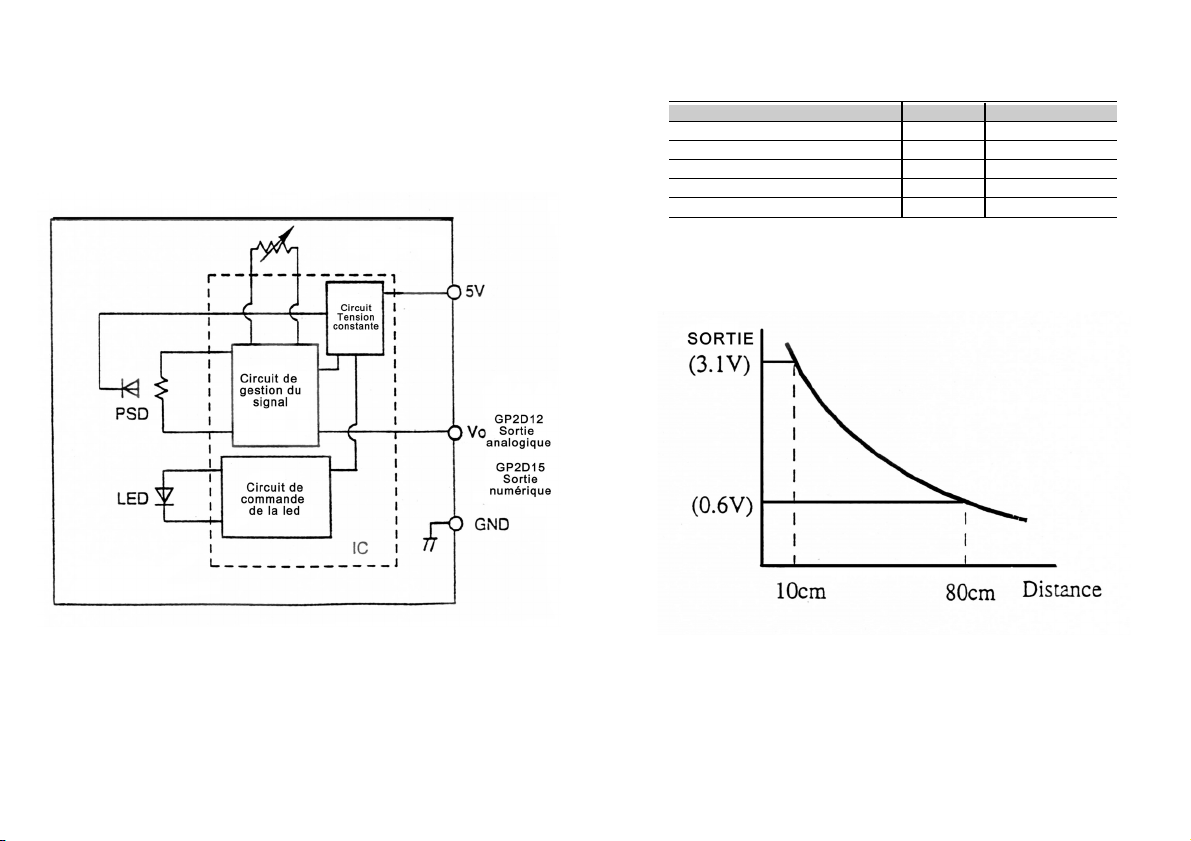

Schéma électrique interne
Données techniques :
GP2D12 (Ta=25°C)
Paramètre Symbole Gamme
Tension d’alimentation Vcc 4,5 à 5,5V
Courant Icc Max. 35 mA
Gamme de mesure de distance L 10 à 80 cm
Type de sortie ––– Sortie analogique
Température de fonctionnement Topr -10 à +60°C
Diagramme de sortie :
