Sharp EBR5000W Installation Guide
Instruction for SHARP Built-in Kit EBR-5000 (AL)/(W)/(K)/(B)/(SL)
Before installing a Sharp Microwave Oven, read and check the following points.
SAFETY INFORMATION
1. Except U.K., for use in continental Europe only.
The oven must be connected to an electric circuit provided with a switch (contact gap no less than 3
mm) to disconnect the oven in case of danger. A safety-device like a fuse in the installation may be
used as a switch.
2. Disconnect the oven from the power supply before installation.
3. Surround
a. Make sure that the EBR-5000 is the correct surround for your oven.
b. The Sharp Microwave Ovens are designed to either stand neatly on a kitchen counter top or to be built
into a fitted kitchen cabinet using the surround.
c. The EBR-5000 surround will become hot during the oven operation. Take care to prevent burns when
you use the oven.
4. Kitchen cabinet
Prepare the kitchen cabinet as follows;

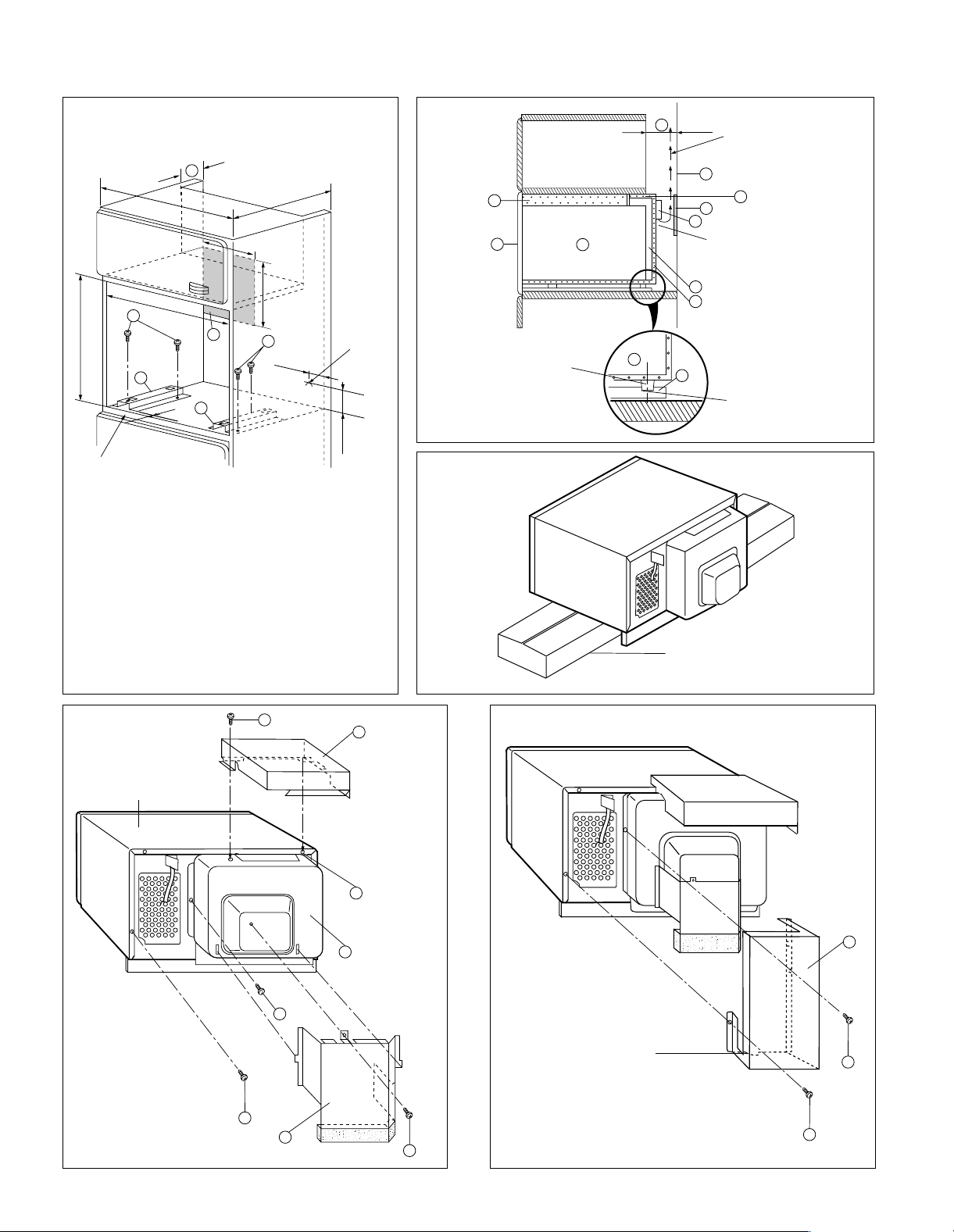

a. The kitchen cabinet must be of the following dimensions as shown in Fig. 1.
WIDTH : 560 mm - 568 mm
HEIGHT : 409 mm
DEPTH : 550 mm - 580 mm
b. Make sure that the back panel D is always fitted to ensure the correct ventilation of the oven and
that the ventilation gap C must be 45 mm as shown in Figs 1 and 2.
c. The shelf of the kitchen cabinet should be made to withstand the weight of the microwave oven to
be installed and the heaviest item likely to be cooked in the microwave oven. Refer to the instruction
manual for microwave oven weight.
5. Installation near to a conventional oven
a. When a microwave oven is to be installed next to a conventional oven, sufficient space between them
should be allowed to prevent overheating as the surround can warp with excessively high temperatures. Obviously, it is important to adhere strictly to the conventional oven manufacturer's installation instructions.
b.
A built-in microwave oven must not be installed directly above a conventional oven where the microwave
oven or built-in kit surround could be adversely affected by hot air produced by the conventional oven.
6. Installation near a refrigerator or freezer
a. If the microwave oven is to be installed above a refrigerator or freezer requiring back ventilation, a
ventilation duct behind the microwave oven must be provided. It is essential that the refrigerator/
freezer manufacturer's installation procedures are followed.
b. Do not install the microwave oven above a refrigerator or freezer which are ventilated at the front.
(For Australia and New Zealand)
Do not install the microwave oven above a refrigerator or freezer.
7. Fixing
To avoid any possibility of the kitchen cabinet moving when the microwave oven is installed, it is
essential that the kitchen cabinet is fixed to the back wall.
8. Adjustment and repair
It is dangerous for your oven to be adjusted or repaired by anyone except properly qualified service
technicians trained by Sharp.
ENGLISH
DEUTSCH
FRANÇAIS
NEDERLANDS
ITALIANO
If the appliance is ever removed from the cabinet it should be re-installed in accordance with these
instructions, which should be kept in a safe place for future reference.
The manufacturer and/or the distributors of this product cannot be held liable for any damages to the
microwave oven and/or the built-in kit caused by improper installation or adjustment.
1
ESPAÑOL
INSTALLATION INSTRUCTIONS
- Utilization of the package will make installation easier.
1. (For U.K., Australian, and New Zealand use)
A cut-out will have to be provided in the right side of the kitchen cabinet, large enough for the microwave
oven mains plug to pass through, to connect to an accessible power point for emergency switch off.
N.B.The mains plug must be accessible after instalation or an all-pole switch disconnection must be
provided with a contact separation of at least 3 mm in each pole.
(For Continental use)
The electric outlet must be installed at 150 mm high from the floor of the built-in cabinet and at 50 mm
from the right wall of the built-in cabinet as shown in Fig. 1. The mains plug must be accessible after
installation or the oven must be connected to an electric circuit provided with an all-pole switch (contact
gap no less than 3 mm) to disconnect the oven in case of danger. A safety-device such as a fuse in the
installation may be used as a switch.
2. Remove the built-in kit from the package. Set the package of the built-in kit as it was.
3. Place the oven on the package of the built-in kit as shown in Fig. 3.
Caution: Make sure that the oven always keeps its balance to avoid falling over.
4.
Attach the aluminium sheet
Set the spacing brackets 1 on the shelf along the right and left walls of the kitchen cabinet, keeping
a distance of 17 mm between the front end of the shelf and the spacing brackets, and attach them
with the four screws 0, as shown in Fig. 1.
Caution: The arrow marks on each spacing bracket should be pointing towards you.
5. Insert two tabs of the intake duct 3 into the slits of the back plate E.
And install the intake duct 3 to the back plate E with one screw A as shown in Fig. 4.
6. Loosen screw F holding the outer wrap to the rear of the oven as shown in Fig. 4.
7. Install the exhaust duct 2 to the rear of the oven by tightening two screws A and F (loosend at step
6) as shown in Fig. 4.
8. Loosen screw G holding the back plate E to the rear of the oven as shown in Fig. 4.
9. Remove screw H from the oven as shown in Fig. 4.
10.
Let the power supply cord pass through the hole of the lower side of the intake duct 4 as shown in Fig. 5.
11. Install the intake duct 4 to the rear of the oven with two screws G (loosened at step 8) and H (removed
at step 9) as shown in Fig. 5.
Caution: Avoid pinching the power supply cord between the oven and the intake duct 4 .
12. Remove the backing paper from the three cushions 5, 6 and 7. Attach the cushion 6 at the top and
left side of the intake duct 4 and attach the cushion 7 at the left side of the cushion 6 and the oven as
shown in Figs 6-a and 6-b. Attach the cushion 5 at the top of the oven as shown in Figs 6-a and 6-b.
13. (For U.K., Australian, and New Zealand use)
Place the oven on the spacing brackets on the shelf of the kitchen cabinet feeding the power supply cord
through the prepared cut-out.
(For Continental use)
Place the oven on the spacing brackets on the shelf of the kitchen cabinet.
14. Connect the oven to the power supply.
Caution: a.
15. Adjust the position of the oven so that the feet fit into the recesses of the spacing brackets as shown in
Fig. 2.
Caution: Make sure that the power supply cord does not touch the air vent openings behind the oven.
16. Place the built-in frame element 8 on top of the oven making sure that it is level both vertically and
horizontally. Secure loosely to the kitchen cabinet with two screws B as shown in Fig. 7.
17. Insert two built-in frame side elements 9 between the built-in frame element 8 and the kitchen cabinet.
Secure two screws B tightly as shown in Fig. 7. Check location by measuring distance between right and
left built-in frame side elements 9. The distance is stated in Fig. 8.
Note: Fit the hole of the built-in frame side element 9 to the screw B when inserting.
18. Install the second built-in frame element 8 over the built-in frame side elements 9 at bottom edge of
the oven. Secure the built-in frame element 8 through the holes of the built-in frame side elements 9
to the kitchen cabinet with two screws B as shown in Fig. 7.
In U.K., Australia, and New Zealand, connect the oven to the power supply 230-240 V, 50 Hz.
b. In the Continent, connect the oven to the power supply 230 V, 50 Hz.
C
onto the back panel D of the built in cabinet as shown in Fig. 1 and Fig. 2.
Caution: Make sure that the 7.5 mm of the frames (upper and lower) and cabinet overlap each other
as shown in Fig. 9, or the kitchen cabinet door may touch the built-in frame elements.
2
Anleitung zum SHARP-Einbausatz EBR-5000 (AL)/(W)/(K)/(B)/(SL)
Lesen und überprüfen Sie die folgenden Punkte vor Installation des SHARP Mikrowellengerätes.
SICHERHEITSHINWEISE
1. Mit Ausnahme von Großbritannien, nur für die Verwendung in Kontinental-Europa vorgesehen.
Das Gerät muß an einen Stromkreis mit einem Schalter angeschlossen werden (Kontaktabstand
mind. 3 mm), um das Gerät im Gefahrenfall abschalten zu können. Eine Sicherung in der Installation
kann als Schalter verwendet werden.
2. Vor Installation des Gerätes den Netzstecker ziehen.
3. Einbausatz
a. Versichern Sie sich, daß EBR-5000 der richtige Einbausatz für Ihr Gerät ist.
b. Die Mikrowellengeräte von Sharp können als Standgeräte auf einer Küchenplatte aufgestellt oder
unter Verwendung des Einbausatzes in einen Küchenschrank eingebaut werden.
c. Die Umgebung des EBR-5000 wird heiß, wenn das Gerät mit Heizelementen betrieben wird. Vorsicht
vor Verbrennungen beim Betrieb des Gerätes.
4. Einbauschrank
Den Einbauschrank folgendermaßen vorbereiten:
a. Der Einbauschrank muß folgende Abmessungen aufweisen, siehe Fig. 1.
BREITE : 560 mm - 568 mm
HÖHE : 409 mm
TIEFE : 550 mm - 580 mm
b.
Um ausreichende Belüftung des Gerätes zu gewährleisten, ist sicherzustellen, daß die rückwärtige Wand
D
stets angebracht ist und daß der Belüftungsabstand C wie in Fig. 1 und 2 gezeigt 45 mm beträgt.
c. Der Boden des Einbauschrankes muß so konstruiert sein, daß er das Gewicht des zu installierenden
Gerätes und der darin zubereiteten Lebensmittel tragen kann. Beachten Sie das Gewicht des
Mikrowellengerätes in der Bedienungsanleitung.
5. Installation in der Nähe eines konventionellen Herdes
a. Wenn ein Mikrowellengerät neben einem konventionellen Herd installiert wird, muß zum Schutz vor
Überhitzen ein ausreichender Abstand zwischen den beiden Geräten eingehalten werden, da der
Einbausatz sich bei übermäßig hohen Temperaturen verziehen kann. Die Installationsanweisungen
für den konventionellen Herd müssen unbedingt beachtet werden.
b. Ein Einbau-Mikrowellengerät darf nicht direkt über einem konventionellen Herd montiert werden, da
das Mikrowellengerät oder der Einbausatz durch Heißluft, die vom konventionellen Herd erzeugt
wird, beeinträchtigt werden kann.
6. Installation in der Nähe eines Kühlschrankes oder eines Gefriergerätes
a. Wenn das Mikrowellengerät über einem Kühlschrank oder einem Gefriergerät installiert wird, für die
eine rückwärtige Belüftung notwendig ist, muß für die Belüftung ein Belüftungskanal hinter dem
Mikrowellengerät angebracht werden. Die Installationsanweisungen für den Kühlschrank oder für
das Gefriergerät müssen unbedingt beachtet werden.
b. Das Mikrowellengerät darf nicht über einem Kühlschrank oder einem Gefriergerät installiert werden,
die an der Frontseite belüftet werden.
(Für Australien oder Neuseeland)
Installieren Sie das Mikrowellengerät auf keinen Fall über einem Kühlschrank oder Gefrierschrank.
7. Befestigung
Um Bewegungen des Einbauschrankes nach der Installation des Mikrowellengerätes zu vermeiden,
muß er stabil an der rückwärtigen Wand befestigt werden.
8. Einstellung und Reparatur
Es ist gefährlich, das Gerät von einer anderen Person als einem autorisierten und von Sharp ausgebildeten
Wartungstechniker einstellen oder reparieren zu lassen.
ENGLISH
DEUTSCH
FRANÇAIS
NEDERLANDS
ITALIANO
Wenn das Gerät aus einem Einbauschrank entfernt wird, muß es bei Wiedereinbau entsprechend dieser Anleitung
installiert werden. Deshalb für zukünftigen Gebrauch die Anleitung an einem sicheren Ort aufbewahren.
Der Hersteller und/oder Zwischenhändler dieses Gerätes haftet bei keinerlei Schäden des Mikrowellengerätes und/
oder des Einbausatzes, die durch eine nicht ordnungsgemäße Installation oder Einstellung verursacht wurden.
3
ESPAÑOL
INSTALLATIONSANLEITUNG
Durch die Verwendung des Verpackungskartons wird die Installation vereinfacht.
1. (Für die Verwendung in Großbritannien, Australien und Neuseeland)
Für den Netzstecker des Gerätes muß auf der rechten Seite des Einbauschrankes eine Öffnung gebohrt werden.
Diese Öffnung muß so groß sein, daß der Netzstecker des Gerätes hindurchpasst. Der Stecker muss an eine
Steckdose angeschlossen werden, die zugänglich ist, damit im Notfall der Stecker herausgezogen werden kann.
Hinweis:
(Für Kontinental-Europa)
Die Netzsteckdose muß 150 mm über dem Boden des Einbauschrankes installiert werden und 50 mm von
der rechten Wand, wie in Fig. 1 gezeigt. Der Hauptnetzstecker muß nach der Installation zugänglich sein
oder das Gerät muß an einen elektrischen Schaltkreis mit einem Abtrennschalter (Kontaktabstand mind.
3 mm) angeschlossen sein, um das Gerät im Gefahrenfall abschalten zu können. Eine Sicherung als
Schutzvorrichtung kann bei der Installation als ein Schalter verwendet werden.
2.
Den Einbausatz aus dem Verpackungskarton nehmen. Den Karton des Einbausatzes so wie er ist beiseitestellen.
3. Das Gerät wie in Fig. 3 gezeigt auf den Karton des Einbausatzes stellen.
Vorsicht: Sicherstellen, daß das Gerät immer ausbalanciert ist, um ein Herunterfallen zu vermeiden.
4. Die Aluminiumplatte C auf der Rückseite D des Einbauschrankes wie in Fig. 1 und 2 gezeigt anbringen.
Die Abstandshalter 1 entlang der rechten und linken Wand des Einbauschrankes auf dem Boden
positionieren, wobei ein Abstand von 17 mm zwischen der Bodenvorderkante und den Abstandhaltern
einzuhalten ist. Die Abstandhalter wie in Fig. 1 gezeigt mit den vier Schrauben 0 befestigen.
Vorsicht: Die Pfeile auf den Abstandhaltern müssen nach vorne weisen.
5. Die zwei Laschen des Ansaugkanals 3 in die Schlitze auf der Rückplatte E einschieben und den
Ansaugkanal 3 wie in Fig. 4 gezeigt mit einer Schraube A an der Rückplatte E anbringen.
6. Die das Gehäuse auf der Rückseite des Gerätes haltende Schraube F, wie in Fig. 4 gezeigt, lösen.
7. Wie in Fig. 4 gezeigt, den Entlüftungskanal 2 aufsetzen und durch Anziehen der Schrauben A und F
an der Geräterückseite befestigen. (Schraube F wurde unter Schritt 6 gelöst).
8. Die Halteschraube G der Rückplatte E auf der Rückseite des Gerätes, wie in Fig. 4 gezeigt, lösen.
9. Die in Fig. 4 gezeigte Schraube H vom Gerät abnehmen.
10. Das Netzkabel wie in Fig. 5 gezeigt durch das Loch in der Unterseite des Ansaugkanals 4 führen.
11. Den Ansaugkanal 4 auf der Rückseite des Gerätes wie in Fig. 5 gezeigt mit den zwei Schrauben G (in
Schritt 8 gelöst) und H (in Schritt 9 entfernt) befestigen.
Vorsicht:
12. Die Schutzstreifen von den drei Schaumstoffteilen 5, 6 und 7 abziehen. Wie in Fig. 6-a und 6-b gezeigt,
Schaumstoffteil 6 oben und auf der linken Seite von Ansaugkanal 4 anbringen, dann wie gezeigt das
Schaumstoffteil 7 auf der linken Seite vom Schaumstoffteil 6 und Gerät und das Schaumstoffteil 5
oben auf dem Gerät anbringen.
13. (Für die Verwendung in Großbritannien, Australien und Neuseeland)
Das Gerät auf die Abstandhalter auf dem Boden des Einbauschrankes stellen und das Netzkabel durch
die Öffnung führen.
(Für Kontinental-Europa)
Das Gerät auf die Abstandhalter auf dem Boden des Einbauschrankes stellen.
14. Das Gerät an die Stromversorgung anschließen.
Vorsicht: a. In Verwendung in Großbritannien, Australien und Neuseeland muß das Gerät an 230-240V,
15.
Das Gerät so aufstellen, daß die Füße des Geräts in die Aussparungen der Abstandhalter passen, wie in Fig. 2 gezeigt.
Vorsicht: Sicherstellen, daß das Netzkabel nicht mit den Lüftungsöffnungen auf der Rückseite des
16. Das Rahmenbauteil 8 auf das Gerät aufsetzen und darauf achten, daß das Teil sich vertikal und horizontal
in der Waage befindet. Am Einbauschrank lose mit den zwei Schrauben B wie in Fig. 7 gezeigt anbringen.
17.
Zwei seitliche Rahmenbauteile 9 zwischen die Rahmenbauteile 8 und den Einbauschrank schieben. Die zwei
Schrauben B wie in Fig. 7 gezeigt fest anschrauben. Die Aufstellung durch Messung des Abstands zwischen
dem rechten und linken eingebauten seitlichen Rahmenbauteil 9 prüfen. Der Abstand ist in Fig. 8 angezeigt.
Hinweis: Beim Einschieben die Öffnung des eingebauten seitlichen Rahmenbauteils 9 mit der
18. Das zweite Rahmenbauteil 8 über dem eingebauten seitlichen Rahmenbauteil 9 auf der Unterkante des
Gerätes anbringen. Den Rahmenbauteil 8 durch die Öffnungen des seitlichen Rahmenbauteils 9 am
Einbauschrank mit den zwei Schrauben B wie in Fig. 7 gezeigt befestigen.
Vorsicht:
Der Hauptnetzstecker muß nach der Installation zugänglich sein oder es muß ein Abtrennschalter
vorhanden sein, bei dem die Kontakte an jedem Pol mindestens 3 mm voneinander entfernt sind.
Darauf achten, daß das Netzkabel nicht zwischen dem Gerät und dem Ansaugkanal 4 eingeklemmt wird.
50Hz Wechselstrom angeschlossen werden.
b. In Kontinental-Europa muß das Gerät an 230V, 50Hz, Wechselstrom angeschlossen werden.
Gerätes in Berührung kommt.
Schraube B angleichen.
Sicherstellen, daß der Rahmen (oben und unten) den Schrank wie in Fig. 9 gezeigt um nur 7,5 mm
überlappt. Anderenfalls kann es vorkommen, daß die Einbauschranktür die Rahmenbauteile berührt.
4
Instructions pour l'ensemble de cadre intégré EBR-5000 (AL)/(W)/(K)/(B)/(SL)
de marque SHARP
Lire et vérifier les points suivants avant d'installer le four à micro-ondes.
CONSIGNES DE SÉCURITÉ
1. Pour l'utilisation sur le continent européen seulement, sauf l'Angleterre
Le four doit être connecté à un circuit électrique équipé d'un interrupteur (distance entre contacts au
moins égale à 3 mm) permettant de débrancher le four en cas de danger. Un dispositif de sécurité
compris dans l'installation peut être utilisé comme interrupteur.
2. Isoler l'appareil du réseau de distribution électrique avant l'installation.
3. Installation
a. S'assurer que le EBR-5000 est le cadre qui convient au four.
b. Les fours à micro-ondes de marque SHARP sont conçus pour être installés soigneusement sur le haut
d'une armoire de cuisine ou montés dans un placard de cuisine convenable avec utilisation du cadre.
c. Le cadre EBR-5000 s'échauffe lorsque les résistances du four sont mises en service. Veiller à ne pas
se brûler pendant l'utilisation du four.
4. Placard de cuisine
Préparer le placard de cuisine comme suit:
a. Le placard doit présenter les dimensions suivantes, comme il est montré sur la figure 1.
LARGEUR : 560 mm - 568 mm
HAUTEUR : 409 mm
PROFONDEUR : 550 mm - 580 mm
b. S'assurer que le panneau arrière D est posé de manière que le four soit correctement ventilé et que
l'ouverture d'aération C soit égale à 45 mm comme le montrent les figures 1 et 2.
c. La tablette du placard de cuisine doit être assez solide pour qu'elle supporte le poids du four à micro-
ondes. Se référer au manuel d'utilisation pour le poids du four à micro-ondes.
5. Installation à côté d'un four conventionnel
a. Lorsqu'un four à micro-ondes est installé à côté d'un four conventionnel, l'espace laissé entre les
deux doit être suffisant pour éviter la déformation du cadre de ce dernier, en raison de la haute
température. Il est évidemment important d'observer strictement les instructions d'installation
données par le constructeur du four conventionnel.
b. Un four à micro-ondes intégré ne doit pas être installé juste au-dessus d'un four conventionnel, car
la base du four à micro-ondes ou de l'ensemble de cadre intégré risque d'être endommagée par l'air
chaud produit par le four conventionnel.
6. Installation au-dessus d'un réfrigérateur ou d'un congélateur
a. Si le four à micro ondes est placé au-dessus d'un réfrigérateur ou un congélateur nécessitant une
ventilation arrière, un conduit de ventilation derrière le four à micro-ondes doit être prévu. Il est essentiel
que les procédures d'installation des fabricants des réfrigérateurs et congélateurs soient suivies.
b. Ne pas installer le four à micro-ondes au-dessus d'un réfrigérateur ou d'un congélateur avec
ventilation avant.
(Pour l'Australie et la Nouvelle-Zélande)
Ne pas installer le four à micro-ondes au-dessus d'un réfrigérateur ou d'un congélateur.
7. Fixation
Afin d'éviter tout risque de mouvement par le placard une fois que le four à micro-ondes y est installé,
il est essentiel que ce premier soit fixé au mur arrière.
8. Réglage et réparation
Il est dangereux que le four à micro-ondes soit réglé et réparé par une personne autre qu'un technicien
formé par SHARP.
ENGLISH
DEUTSCH
FRANÇAIS
NEDERLANDS
ITALIANO
Le four doit être installé conformément au présent document chaque fois qu’il a été retiré du cadre.
Celui-ci doit être conservé dans un endroit sûr pour une future consultation.
Le fabricant et/ou les distributeurs ne peuvent être tenus pour responsables en cas de dommages
quels qu'ils soient subis par le four et/ou l'ensemble de cadre intégré à cause d'une mauvaise
installation ou d'un mauvais réglage.
5
ESPAÑOL
Loading...
