СОСТАВНАЯ МИНИСИСТЕМА

Большое спасибо Вам за покупку изделия фирмы SHARP. Чтобы использовать аппарат наилучшим образом, прочтите настоящую инструкцию внимательно. Она поможет Вам при пользовании изделием фирмы SHARP.

МОДЕЛЬ

CD-XP260WR

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Составная минисистема CD-XP260WR состоит из CD-XP260WR (главного аппарата) и CP-XP260 (акустической системы).

CD-XP260WR

Специальные примечания

Предупреждение:

I Когда кнопка ON/STAND-BY установлена в позиции STAND-BY, аппарат еще

находится под напряжением. Если кнопка ON/STAND-BY установлена в позиции STAND-BY, аппарат может включаться таймером или пультом дистанционного управления.

I В данном аппарате нет устройств, требующих ухода со стороны пользователя.

Если у Вас нет соответствующей квалификации, не пытайтесь ни в коем случае влезать внутрь аппарата. Учитывая опасное для жизни электрическое напряжение внутри аппарата, перед началом сервисных работ или в случае длительного периода неиспользования аппарата отключите его от сети.

I Для предотвращения пожара и поражения электрическим током не

допускайте попадание капель или брызг на аппарат. Не кладите предметы, заполненные жидкостью, например, вазы на аппарат.

- Специальные примечания -

Важная инструкция

ВНИМАНИЕ

I Данное изделие входит в группу изделий CLASS 1 LASER. I Использование органов управления, регуляторов и методов управления, не

предусмотренных в данной инструкции, может привести к опасному выбросу пучка лазерного излучения.

Так как в проигрывателе компакт-дисков используется лазерное устройство, излучение которого опасно для зрения, не пытайтесь разобрать корпус. Обратитесь только к квалифицированному сервисному специалисту.

Свойства лазерного диода Материал: GaAlAs Длина волны: 780 нм Продолжительность излучения: непрерывная Выходная мощность лазера: макс. 0,6 мВт

Внимание: После открывания аппарата не смотрите на лазерный

Примечание:

Аудиовизуальный материал может содержать защищенные авторским правом работы, которые не могут записываться без разрешения обладателя копирайта. Просим Вас обратиться к соответствующим законам, действующим в Вашей стране.

пучок непосредственно или смотрите его при помощи оптических приборов.

Принадлежности

Подтвердите, пожалуйста, наличие следующих принадлежностей.

CD-XP260WR

Пульт дистанционного управления

× 1

Примечание:

В комплект поставки входят только указанные выше принадлежности.

Батарейка типа “AАA” (UM-4,

R03, HP-16 или им подобная) × 2

Содержание

Стр.

H Общие сведения

Меры предосторожности .................................................................................... 3

Органы управления и индикаторы .............................................................. 4 - 6

H Подготовка к использованию

Подсоединение проводов системы ............................................................. 7 - 9

Пульт дистанционного управления .................................................................. 9

H Основные методы использования

Общее управление .............................................................................................. 10

Установка часов .................................................................................................. 11

H Воспроизведение компакт-дисков (CD)

Прослушивание компакт-дисков .............................................................. 12, 13

Повторное воспроизведение............................................................................ 14

Произвольное воспроизведение ..................................................................... 14

Запрограммированное воспроизведение ...................................................... 14

H Радиоприемник

Настройка ............................................................................................................. 15

Сохранение в памяти станции .......................................................................... 16

Для повторного вызова сохраненной в памяти станции ........................... 16

Для сканирования предварительно установленных станций .................. 16

Для очистки всей предварительно установленной памяти ...................... 16

Рамочная АМ-антенна × 1 ЧМ-антенна × 1

Стр.

H Воспроизведение записи с лент

Прослушивание кассетных лент (TAPE 1) ..................................................... 17

Прослушивание кассетных лент (TAPE 2) ..................................................... 18

H Караоке

Использование караоке .............................................................................. 19, 20

H Запись на ленты

Запись с компакт-дисков .................................................................................. 21

Запись радиовещательных программ ............................................................ 22

Перезапись с ленты на ленту ........................................................................... 22

Очистка записанных лент ................................................................................. 22

H Дополнительные функции

Использование таймера и режима сна ..................................................... 23, 24

Расширение Вашей системы ............................................................................ 25

H Справочные сведения

Схема отыскания неисправностей ............................................................ 26, 27

Техническое обслуживание ............................................................................. 27

Технические характеристики ........................................................................... 28

Общие сведения

- Принадлежности/Содержание -

CD-XP260WR

Меры предосторожности

H Общие меры предосторожности

I Пожалуйста, убедитесь в том, что аппарат размещен в хорошо проветриваемом

месте, и что имеется свободное пространство, по крайней мере, 10 см по бокам и над и за аппаратом.

10 cm (4") 10 cm (4")

10 см

I Аппарат следует при использовании установить на твердую горизонтальную

поверхность, где не будет вибраций.

I Предохраняйте аппарат от воздействия прямых солнечных лучей, сильного

магнитного поля, чрезмерного запыления, влаги и близости электронного или электрического оборудования (домашних компьютеров, факсимиле и др.), которые вызывают электрические помехи.

I Нельзя класть на аппарат какие-либо предметы. I Следует оберегать аппарат от сырости, от воздействия температур свыше 60°С,

а также от воздействия чрезмерно низкой температуры.

I Если аппарат не работает надлежащим образом во время использования,

отсоедините кабель питания перем. током от розетки перем. тока. Подсоедините кабель питания перем. током снова, а затем включите Вашу систему под напряжение.

I Когда собирается гроза, рекомендуется вынуть вилку питания перем. током из

розетки, для Вашей безопасности.

I При извлечении вилки из сетевой розетки следует держаться за нее, а не за

кабель, иначе возможно повреждение внутренних проводов кабеля.

- Меры предосторожности -

Общие сведения

I Нельзя снимать внешнюю крышку, это может привести к поражению

электрическим током. Для технического обслуживания устройств, расположенных внутри корпуса, просим обращаться к местному агенту по техническому обслуживанию продукции SHARP.

I Нельзя препятствовать вентиляции, закрывая вентиляционные отверстия

газетами, скатертями, занавесками или тому подобными предметами.

I Нельзя класть открытые источники пламени как, например, горящие свечи на

аппарат.

I При ликвидации батареек следует соблюдать соответствующие экологические

нормы.

I Следует пользоваться аппаратом при окружающей температуре в пределах 5°С -

35°С.

Предупреждение:

Рабочее напряжение должно соответствовать напряжению, указанному на аппарате. Если аппарат используется при напряжении свыше предусмотренного, то может возникнуть пожар или произойти другой несчастный случай, вызывающий ущерб. SHARP не берет на себя ответственность за ущерб, вызванный использованием аппарата при напряжении, отличающемся от предусмотренного уровня.

10 см

10 cm (4")

10 см

10 cm (4")

10 см

H Регулятор громкости

Уровень звука при заданной установке регулятора громкости зависит от мощности громкоговорителей, их расположения и разных других факторов. Рекомендуется избегать высокого уровня громкости звука, во избежание этого не устанавливайте регулятор громкости на полную громкость при включении, и слушайте музыку на умеренных уровнях громкости.

H Конденсация

Резкое изменение температуры, а также хранение и использование аппарата в среде с чрезмерно высокой влажностью могут вызывать конденсацию в нем (в компактдисковом звукоснимателе, на магнитных головках и в других узлах) или на передатчике на пульте дистанционного управления. Такая конденсация может привести к неисправности аппарата. При появлении конденсации в аппарате необходимо оставить его включенным без диска (или кассеты) до тех пор, пока нормальное воспроизведение не станет возможным (около 1 часа). Вытереть конденсацию на светодиоде передатчика мягкой тканью перед его использованием для управления аппаратом.

H Меры предосторожности при

применении компакт-дисков

Компакт-диски довольно устойчивы к повреждениям, но может возникать пропуск дорожек из-за накопления грязи на поверхности диска. Для обеспечения нормальной работы Ваших дисков и аппарата соблюдайте следующие требования.

I Нельзя писать на поверхностях диска, особенно на поверхности без ярлыка.

Сигналы считываются с поверхности без ярлыка. Нельзя ставить метку на нее.

I Следует беречь диски от воздействия прямых солнечных лучей, тепла и

чрезмерной влажности.

I Следует держать диск за его края. Отпечатки пальцев, грязь или влага на компакт-

дисках вызовут помехи или пропуск дорожек. Если диск загрязнен или не воспроизводится надлежащим образом, то следует очистить его мягкой сухой тканью, вытирая прямо от центра по радиусу.

НЕТ ДА

Правильно

Органы управления и индикаторы

H Передняя панель

1. Лоток для дисков ......................................................................................... 12

2. Индикатор установки таймера .................................................................. 24

3. Кнопка включения/ожидания .................................................................... 10

1 2 3

13 14

2221

23 24 25 282726

1918 20

4. Кнопка тюнера (диапазона) ........................................................................ 15

5. Кнопка CD ................................................................................................ 12, 21

6. Гнездо для подключения головного телефона ..................................... 25

7. Регулятор уровня сигнала микрофона .................................................... 19

8. Гнездо для подключения микрофона ..................................................... 19

9. Кнопка ленты (1 V 2) ....................................................................... 17, 18, 22

10. Кнопка видео/вспомогательного оборудования ............................. 23, 25

11. Кнопка селектора режима эквалайзера/экстра-баса/режима

демонстрации ................................................................................................ 10

12. Кнопка открывания/закрывания лотка для дисков ............................ 12

13. Кнопка пропуска диска ............................................................................... 12

14. Кнопки увеличения и уменьшения громкости ....................................... 10

15. Кассетный отсек ленты 1 ..................................................................... 17, 22

16. Кассетный отсек ленты 2 ..................................................................... 18, 22

17. Кнопка понижения дорожки CD или ускоренного воспроизведения

назад, быстрой перемотки ленты 2, предварительной установки

тюнера в сторону убывания ........................................................... 13, 16, 18

18. Кнопка повышения дорожки CD или ускоренного воспроизведения вперед, быстрой перемотки ленты 2, предварительной установки

тюнера в сторону возрастания ...................................................... 13, 16, 18

19. Кнопка часов ........................................................................................... 11, 23

20. Кнопка таймера/таймера сна ............................................................... 23, 24

21. Кнопка селектора режима обратной стороны ленты 2 ....................... 18

22. Кнопка воспроизведения обратной стороны ленты 2 ......................... 18

23. Кнопка воспроизведения или повторного воспроизведения CD,

воспроизведения ленты 1 или воспроизведения ленты 2 вперед

........................................................................................................ 12, 14, 17, 18

24. Кнопка остановки CD или ленты .................................................. 12, 17, 18

25. Кнопка настройки и установки часов в сторону убывания .......... 11, 15

26. Кнопка памяти/установки .............................................................. 11, 14, 16

27. Кнопка паузы записи на ленту 2 ......................................................... 21, 22

28. Кнопка настройки и установки часов в сторону возрастания ..... 11, 15

CD-XP260WR

Страницы ссылки

Общие сведения

- Органы управления и индикаторы -

H Описание дистанционного управления (см. стр. 6.)

CD-XP260WR

Органы управления и индикаторы (продолжение)

24567931 8

10 11

1 2

Общие сведения

- Органы управления и индикаторы -

H Дисплей

1. Индикатор паузы CD

2. Индикатор экстра-баса

12 13

14 15 16

4 5

6 7

3. Индикаторы номера диска

4. Индикатор записи на ленту 2

5. Индикатор режима ЧМ-стерео

6. Индикатор приема ЧМ-стерео

7. Индикатор воспроизведения по таймеру

8. Индикатор режима сна

9. Индикатор записи по таймеру

10. Индикатор воспроизведения CD

11. Индикатор повторного воспроизведения CD

12. Индикатор режима караоке

13. Индикатор режима обращения ленты

14. Индикатор режима воспроизведения обратной стороны ленты 2

15. Индикатор воспроизведения ленты 1 или ленты 2 вперед

16. Индикатор памяти

H Задняя панель

Страницы ссылки

1. Охлаждающий вентилятор

2. Переключатеь напряжения перем. тока .................................................... 8

3. Кабель питания перем. током .................................................................. 7, 8

4. Зажим для подключения антенны ЧМ 75 Ом ............................................ 7

5. Зажим для заземления антенны ЧМ ........................................................... 7

6. Гнездо для подключения рамочной антенны AM .................................... 7

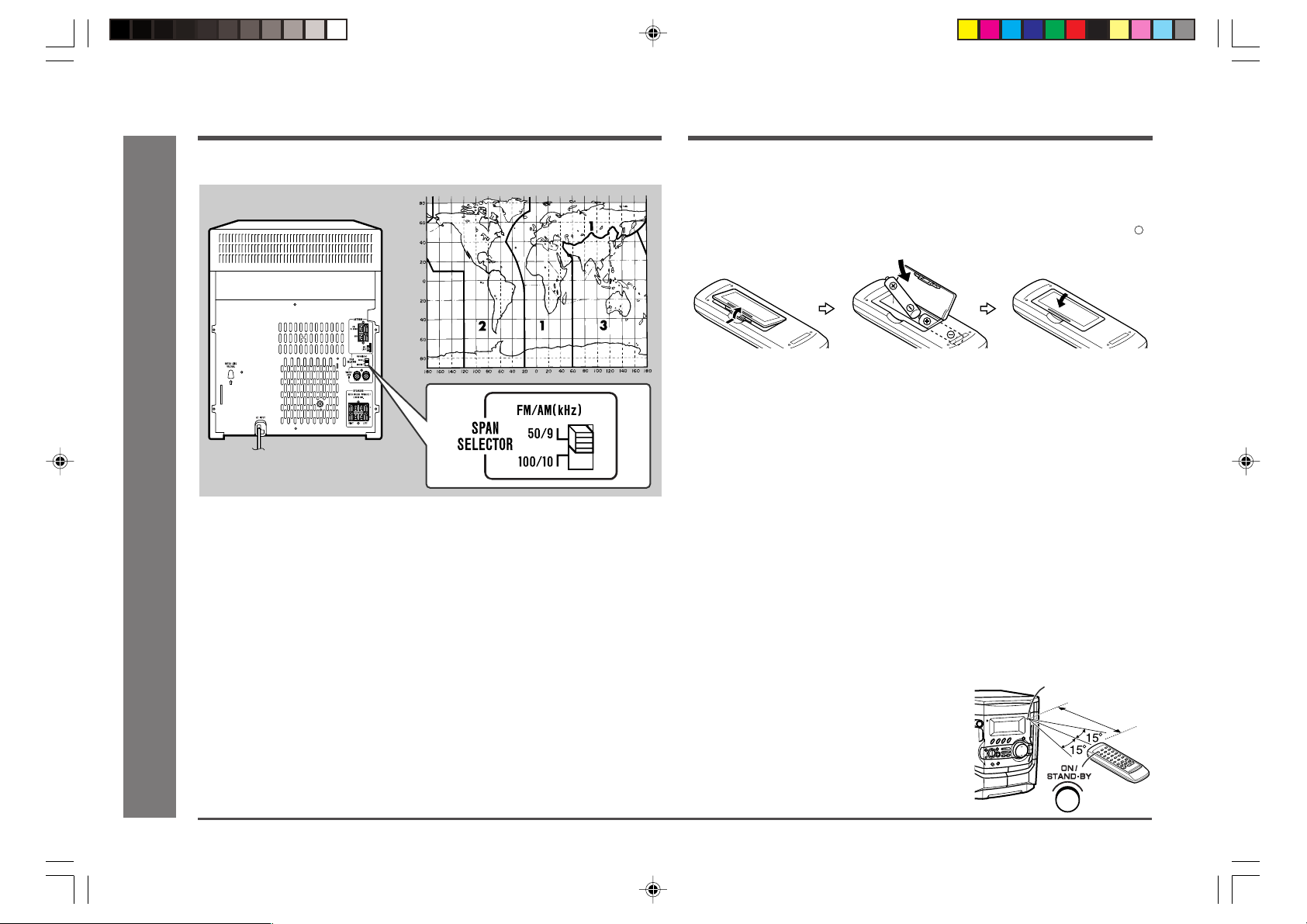

7. Селектор интервала ...................................................................................... 9

8. Гнезда для подключения видео/внешнего сигнала (аудиосигнала) . 25

9. Зажимы для подключения громкоговорителей .................................. 7, 8

Примечание:

Данное изделие оборудовано внутри охлаждающим вентилятором, который начинает работать при определенном уровне громкости для улучшения теплоотвода.

H Акустическая система

1. Громкоговоритель верхних частот

2. Громкоговоритель нижних частот

3. Каналы отражателя нижних частот

4. Провод громкоговорителя

10 11

CD-XP260WR

H Пульт дистанционного управления

Страницы ссылки

1. Передатчик дистанционного управления ...................................................... 9

2. Кнопка включения/ожидания ......................................................................... 9

3. Кнопка селектора номера диска ................................................... 12, 14, 21

4 5

16 17

7 8

19 20

4. Кнопка произвольного воспроизведения CD ........................................ 14

5. Кнопка памяти CD .......................................................................................... 14

6. Кнопка режима караоке ............................................................................. 20

7. Кнопка паузы записи на ленту 2 ............................................................. 21, 22

8. Кнопка понижения дорожки CD или ускоренного воспроизведения назад,

быстрой перемотки ленты 2 .................................................................... 13, 18

9. Кнопка остановки CD или ленты ...................................................... 12, 17, 18

10. Кнопка воспроизведения обратной стороны ленты 2 ................................ 18

11. Кнопка CD ................................................................................................. 12, 21

12. Кнопка тюнера (диапазона) .......................................................................... 15

13. Кнопка видео/вспомогательного оборудования ......................................... 25

14. Кнопка экстра-баса ........................................................................................ 10

15. Кнопка селектора режима эквалайзера ...................................................... 10

16. Кнопка сброса CD ........................................................................................ 14

17. Кнопки повышения и понижения уровня эхо-эффекта ....................... 19

18. Кнопки предварительной настройки в сторону повышения и в сторону

понижения ....................................................................................................... 16

19. Кнопка паузы CD .......................................................................................... 12

20. Кнопка повышения дорожки CD или ускоренного воспроизведения

вперед, быстрой перемотки ленты 2 ...................................................... 13, 18

21. Кнопка воспроизведения или повторного воспроизведения CD, воспроизведения ленты 1 или воспроизведения ленты 2 вперед

........................................................................................................ 12, 14, 17, 18

22. Кнопка ленты (1 V 2) ......................................................................... 17, 18, 22

23. Кнопки увеличения и уменьшения громкости ............................................. 10

Общие сведения

- Органы управления и индикаторы -

Кнопки со знаком ✰ на иллюстрации не имеет эквивалента на главном аппарате.

H Вставление батареек для пульта дистанционного управления (см. стр. 9.)

CD-XP260WR

Подсоединение проводов системы

H Подсоединение антенны

Рамочная АМ-антенна

Правый громкоговоритель

ЧМ-антенна

Левый громкоговоритель

Прилагаемая антенна ЧМ:

Подсоединить провод антенны ЧМ к гнезду FM 75 OHMS и найти положение провода, обеспечивающее наивысший уровень принимаемого сигнала.

Прилагаемая рамочмая АМ-антенна:

Подсоединить провод рамочной АМантенны к гнезду AM LOOP. Установить рамочную АМ-антенну в позицию для оптимального приема. Установить рамочную АМ-антенну на полку или в подобное место или прикрепить ее к стойке или стене винтами (винты не входят в комплект поставки).

Примечания:

Размещение антенны на стереосистеме или вблизи провода питания переменного тока может вызывать помехи. Для наилучшего приема размещайте антенну подальше от стереосистемы.

Установка рамочной АМ-антенны:

<Сборка> <Крепление к стене>

К сетевой розетке (См.

- Подсоединение проводов системы -

стр. 8.)

Подготовка к использованию

Белый

Красный

Наружная ЧМ-антенна:

Стена

Если требуется еще лучший прием сигнала, следует использовать наружную ЧМ-антенну. При этом, следует консультироваться с дилером.

Наружная ЧМ-антенна

Коаксиальный кабель 75 ом

Примечание:

При использовании наружной ЧМ-антенны отсоединить провод прилагаемой ЧМ-антенны.

Винты (не входят в комплект поставки)

+ 22 hidden pages
