Sharp AR-NB2A, AR-NB2 N, AR-NB2 User Manual [de]

MODELL

AR-NB2
AR-NB2 N

NETZWERK OPTION

Software-Aufbau-Handbuch

(für Netzwerkdrucker)

• SICHERHEITSNORMEN

• EINFÜHRUNG

• VOR DER INSTALLATION

• SETUP IN EINER
WINDOWS-UMGEBUNG

• SETUP IN EINER
MACINTOSH-UMGEBUNG

Seite

2
3

5

10

24

AR-M160/M205

SICHERHEITSNORMEN

<AR-NB2>

Dieses Gerät ist ein Klasse A Produkt. Beim Einsatz in Wohnbereichen können
Funkstörungen auftreten, die nur durch geeignete Maßnahmen beseitigt werden
können.

<AR-NB2/AR-NB2 N>

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by
93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung
93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la
directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla
direttiva 93/68/EEC.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida
pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de
la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som kompletteras av
93/68/EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä
93/68/EEC.

Das CE-Label wird nur dann auf einem Gerät, einer Einrichtung oder Anlage
aufgebracht, wenn die in dem vorstehenden Satz beschriebenen Richtlinien auf
das Produkt anwendbar sind. (Dieser Satz ist nicht für Länder bestimmt, in
denen die vorgenannten Richtlinien nicht Bedingung sind.)

Zur Einhaltung der Normen müssen für dieses Gerät abgeschirmte Kabel verwendet
werden.

- 2 -

EINFÜHRUNG

In dieser Bedienungsanleitung wird die Konfiguration der Netzwerkeinstellungen und die Installation
und Konfiguration der Software erklärt, um das Gerät als Netzwerkdrucker zu aktivieren.

Warenzeichen

•Microsoft® Windows® Betriebssystem ist ein Warenzeichen oder unterliegt dem Urheberrecht der
Microsoft Corporation in den U.S.A. und anderen Ländern.

•Windows
XP sind Warenzeichen oder unterliegen dem Urheberrecht der Microsoft Corporation in den U.S.A.
und anderen Ländern.

• Acrobat
Adobe, das Adobe-Logo, Acrobat und das Acrobat-Logo sind Warenzeichen von Adobe Systems
Incorporated.

• IBM und PC/AT sind Warenzeichen der International Business Machines Corporation.

• Macintosh, Power Macintosh, Mac OS, LaserWriter, und AppleTalk sind Warenzeichen der Apple
Computer, Inc.

•PostScript

• PCL ist ein Warenzeichen von Hewlett-Packard.

• Alle anderen Warenzeichen und Urheberrechte sind Eigentum der jeweiligen Inhaber.

SOFTWARE-LIZENZ

Die SOFTWARE-LIZENZ erscheint, wenn die Software von der CD-ROM installiert wird. Durch die
vollständige oder teilweise Nutzung der auf der CD-ROM oder dem Gerät enthaltenen Software
erklären Sie sich mit den Bedingungen der SOFTWARE-LIZENZ einverstanden.

®

95, Windows® 98, Windows® Me, Windows NT® 4.0, Windows® 2000, und Windows®

®

Reader Copyright© 1987-2002 Adobe Systems Incorporated. Alle Rechte vorbehalten.

®

ist ein eingetragenes Warenzeichen von Adobe Systems Incorporated.

Hinweis

Die in der Bedienungsanleitung angegebenen Bildschirmanzeigen, -meldungen und Tastenbezeichnungen
können aufgrund von Produktverbesserungen und -änderungen von denen auf dem Gerät abweichen.

• Die Erläuterungen der Anzeigen und Vorgänge dieses Handbuchs beziehen sich in erster Linie
auf Windows
Umgebungen. Die Anzeigen können sich bei anderen Versionen des Bedienungssystems
ändern.

• In diesem Handbuch wird das Digital-Multifunktionssystem AR-M160/M205 kurz als "das Gerät"
bezeichnet.

• Ersetzen Sie im Ausdruck "AR-XXXX" in diesem Handbuch bitte "XXXX" durch Ihr jeweiliges
Modell. Informationen zum Modellnamen Ihres Geräts finden Sie unter "UNTERSCHIEDE
ZWISCHEN BEIDEN MODELLEN".

• Das in diesem Handbuch genannte PS3-Modul (AR-PK1) ist optional erhältlich.

®

XP in Windows® Umgebungen und auf Mac OS X v10.2 in Macintosh

- 3 -

INHALTSVERZEICHNIS

SICHERHEITSNORMEN ....................................................................................................... 2

EINFÜHRUNG ....................................................................................................................... 3

VOR DER INSTALLATION

VERWENDUNG DES GERÄTS IN EINER WINDOWS-UMGEBUNG .................................. 5

● IN DER NETZWERK OPTION ENTHALTENE CD-ROMS.........................................................5

● HARDWARE- UND SOFTWAREANFORDERUNGEN...............................................................6

VERWENDUNG DES GERÄTS IN EINER MACINTOSH-UMGEBUNG............................... 7

● IN DER NETZWERK OPTION ENTHALTENE CD-ROMS.........................................................7

● HARDWARE- UND SOFTWAREANFORDERUNGEN...............................................................7

ANSCHLUSS AN EIN NETZWERK ...................................................................................... 8

● ZURÜCKSTELLEN DER NETZWERK OPTION.........................................................................8

INSTALLATIONSUMGEBUNG UND INSTALLATIONSVERFAHREN ................................ 9

SETUP IN EINER WINDOWS-UMGEBUNG

EINRICHTEN DER GERÄTE-IP-ADRESSE........................................................................ 10

IP-ADRESSE ÜBERPRÜFEN ............................................................................................. 12

INSTALLATION DER SOFTWARE..................................................................................... 13

● INSTALLATION DES DRUCKERTREIBERS (Standard-Installation) .......................................13

● BENUTZERDEFINIERTE INSTALLATION............................................................................... 15

● GEMEINSAME DRUCKERNUTZUNG IN EINEM WINDOWS-NETZWERK............................ 17

● INSTALLATION DES PRINTER STATUS MONITOR .............................................................. 19

● INSTALLATION DES PRINTER ADMINISTRATION UTILITY ................................................. 20

● INSTALLATION DER PS-ANZEIGESCHRIFTEN.....................................................................21

VERWENDEN DER PPD-DATEI ......................................................................................... 22

● Installation von Informationen über residente Schriften für PPD (nur wenn die PPD-Datei unter

Windows 95/98/Me installiert wurde) ........................................................................................22

KONFIGURATION DES DRUCKERTREIBERS ................................................................. 23

SETUP IN EINER MACINTOSH-UMGEBUNG

APPLETALK EINSTELLUNGEN ........................................................................................ 24

INSTALLATION DER PPD-DATEI ...................................................................................... 24

● INSTALLATION UNTER MAC OS X ........................................................................................24

● INSTALLATION UNTER MAC OS 8.6 - 9.x..............................................................................26

● INSTALLATION DER BILDSCHIRMSCHRIFTEN (Mac OS 8.6 - 9.x)...................................... 26

KONFIGURATION DES DRUCKERTREIBERS ................................................................. 27

● MAC OS X v10.2.x .................................................................................................................... 27

● MAC OS X v10.1.5....................................................................................................................29

● MAC OS 8.6 - 9.x ...................................................................................................................... 30

- 4 -

VOR DER INSTALLATION

VERWENDUNG DES GERÄTS IN EINER WINDOWS-UMGEBUNG

IN DER NETZWERK OPTION ENTHALTENE CD-ROMS

Die Netzwerk-Option enthält die folgenden drei CD-ROMs: "Software", "Network Utilities" und
"Sharpdesk LT".

1. "Software" CD-ROM

Die "Software" CD-ROM enthält die folgenden Programme:

• Druckertreiber

Der Druckertreiber ermöglicht die Verwendung der Druckerfunktion des Gerätes.
Die CD-ROM enthält die PCL6 und PCL5e Druckertreiber*

• Printer Status Monitor

Ermöglicht, den Status des Netzwerkdruckers auf dem Bildschirm zu überwachen.

• Printer Administration Utility*

Hilfsprogramm für Administratoren, um den Druckerstatus zu überwachen und Änderungen an
den Einstellungen vorzunehmen.

• NICManager

Ermöglicht die Konfiguration und Prüfung der IP-Adresse des Gerätes, die verwendet wird, wenn
das Gerät mit einem Netzwerk verbunden ist.

• Acrobat Reader 5.0

Ermöglicht, das Online-Druckerhandbuch auf dem Bildschirm anzusehen.

3

1

und den PS Druckertreiber*2.

Achtung

*1 Es wird empfohlen, den PCL6 Druckertreiber zu verwenden. Verwenden Sie den PCL5e Druckertreiber,

*2 Um den PS Druckertreiber verwenden zu können, muss das PS3 Modul installiert sein.
*3 Um das Printer Administration Utility unter Windows 95 installieren zu können, muss zuvor eine

Der Druckertreiber, der Printer Status Monitor, die Printer Administration Utility und die
NICManager-Utility auf der "Software" CD-ROM können nicht verwendet werden, wenn das
Gerät mit einem USB- oder einem Parallelkabel am Computer angeschlossen ist.

wenn Sie beim Drucken aus älteren Anwendungen Probleme mit dem PCL6 Druckertreiber haben.

Systemdatei aktualisiert werden. Weitere Informationen hierzu erhalten Sie unter "README anzeigen" im
Auswahlfenster für Software in der Installationsroutine. (S.20

)

- 5 -

VERWENDUNG DES GERÄTS IN EINER WINDOWS-UMGEBUNG

2. "Network Utilities" CD-ROM

Auf dieser CD-ROM sind "Schnelles Setup" und "Standard-Setup" (NICManager) zur Konfiguration
der Netzwerkeinstellungen, "SC-Print2000" zur Erstellung eines LPR-Anschlusses und eine
Online-Bedienungsanleitung für die Erklärung der Netzwerkeinstellungen vorhanden.
In der Online-Bedienungsaleitung auf der CD-ROM wird die Konfiguration von anderen
Netzwerkeinstellungen als einem TCP/IP-Netzwerk, wie Netware, Appletalk oder NetBEUI beschrieben.

Hinweis

Achtung

• SC-Print2000 wird nur zum Erstellen eines LPR-Anschlusses in Windows 95/98/Me verwendet.
Falls der Druckertreiber wie in dieser Anleitung beschrieben installiert wird, so wird der
LPR-Anschluss automatisch erstellt, deshalb braucht unter normalen Umständen SC-Print2000
nicht verwendet zu werden.

• NICManager befindet sich ebenfalls auf der "Software" CD-ROM. Wenn die
Netzwerkeinstellungen wie in dieser Bedienungsanleitung konfiguriert sind, werden mit
NICManager von der "Software" CD-ROM die Geräteeinstellungen konfiguriert.

• Der Ausdruck "Print Server Card" erscheint auf der "Network Utilities" CD-ROM. Ersetzen

Sie bitte "Print Server Card" mit "Netzwerk Option".

• Falls die Netzwerkeinstellungen mit "Network Utilities" konfiguriert werden, muss die
Ethernet-Adresse (MAC-Adresse) durch Ausdrucken der Druckereinstellungsliste wie im
Abschnitt "IP-ADRESSE ÜBERPRÜFEN
CD-ROM-Utility erscheint, ist irrelevant.)

" überprüft werden. (Die Anzeige, die in der

3. "Sharpdesk LT" CD-ROM

Installieren Sie Sharpdesk LT (für Windows) von dieser CD-ROM. Sharpdesk LT ist eine Desktop­und Dokumenten-Management-Software, mit der Sie auf einfache Weise Anwendungen starten und
Dokumente sowie Bilder verwalten können.
Weiter Informationen zur "Sharpdesk LT" CD-ROM und zur Installation von Sharpdesk LT finden Sie
in der Bedienungsanleitung für Netzwerkscanner (PDF-Format).

HARDWARE- UND SOFTWAREANFORDERUNGEN

Überprüfen Sie vor der Installation der Software die folgenden Software- und Hardwareanforderungen.

Computertyp

IBM PC/AT oder ein kompatibler Computer mit einer
10Base-T/100Base-TX LAN-Netzwerkkarte

Betriebssystem Windows 95*1, Windows 98, Windows Me,

Windows NT Workstation 4.0 (Service Pack 5 oder höher)*
Windows 2000 Professional*
Windows XP Home Edition*

Weitere
Hardwareanforderungen

*1 Um das Printer Administration Utility unter Windows 95 installieren zu können, muss zuvor eine Systemdatei

aktualisiert werden. Weitere Informationen hierzu erhalten Sie unter "README anzeigen" im Auswahlfenster
für Software in der Installationsroutine.

*2 Zur Installation der Programme mit der Installationsroutine sind Administratorrechte erforderlich.

Umgebung, in der jedes der oben genannten Betriebssysteme uneingeschränkt
lauffähig ist

2

, Windows XP Professional*2,

2

2

,

- 6 -

VERWENDUNG DES GERÄTS IN EINER MACINTOSH-UMGEBUNG

Um das das Gerät als Drucker auf einem Macintosh-Rechner einsetzen zu können, muss das
PS3-Modul AR-PK1 installiert sein.
Installieren Sie die PPD-Datei, die erforderlich ist, um das Gerät als Drucker einzusetzen. Die Datei
finden Sie auf der "Software" CD-ROM, die der Netzwerk-Option beiliegt.

IN DER NETZWERK OPTION ENTHALTENE CD-ROMS

Verwenden Sie unter Macintosh die mit der Netzwerk-Option mitgelieferten "Software" und "Network
Utilities" CD-ROMs.

1. "Software" CD-ROM

Die "Software" CD-ROM enthält die folgenden Programme:

• PPD-Datei

Der Macintosh-Computer benötigt die PPD-Datei, wenn zum Drucken ein Druckertreiber
erforderlich ist.

• Acrobat Reader 4.05

Ermöglicht, das Online-Druckerhandbuch auf dem Bildschirm anzusehen.

Achtung

Die PPD-Datei auf der Software CD-ROM kann nicht verwendet werden, wenn das Gerät mit
einem USB- oder einem Parallelkabel an Ihrem Computer angeschlossen ist.

2. "Network Utilities" CD-ROM

Die "Network Utilities" CD-ROM enthält die folgenden Programme:

• PSC Setup Utility

Mit diesem Modul können Sie die Netzwerkeinstellungen für das Gerät auf einem
Macintosh-Rechner vornehmen.

Achtung

Der Ausdruck "Print Server Card" erscheint auf der "Network Utilities" CD-ROM. Ersetzen
Sie bitte "Print Server Card" mit "Netzwerk Option".

HARDWARE- UND SOFTWAREANFORDERUNGEN

Zum Installieren der PPD-Datei für Macintosh ist die folgende Hardware und Software erforderlich.

Betriebssystem Mac OS 8.6 bis 9.x, 10.1.5 und 10.2 bis 10.2.8 (außer 10.2.2)
CPU und RAM Die Erfordernisse des Betriebssystems müssen erfüllt sein.

Hinweis

Für Mac OS 8.6 bis 9.x: Vergewissern Sie sich, dass LaserWriter 8 auf Ihrem Macintosh installiert
ist und dass das Kontrollkästchen "LaserWriter8" ( ) im "Erweiterungen Ein/Aus" in der
"Kontrollfelder" aktiviert ist. Ist dies nicht der Fall, müssen Sie diesen von der CD-ROM Ihres
Macintosh installieren.

- 7 -

ANSCHLUSS AN EIN NETZWERK

Schließen Sie nach erfolgter Installation der
Netzwerk-Options ein Netzwerkkabel an den
Netzwerkanschluss der Netzwerk-Options an.
Verwenden sie ein abgeschirmtes Netzwerkkabel.

ZURÜCKSTELLEN DER NETZWERK OPTION

Schalten Sie zum Zurückstellen der Netzwerk-Option die Stromversorgung ein, während die
Statustaste der Netzwerk-Option gedrückt gehalten wird.
Halten Sie die Statustaste gedrückt, solange das akustische Signal ertönt.

Achtung

Beim Zurückstellen der Netzwerk-Option bleiben die Einstellungen für das Netzwerkscannerziel
und die Scanneinstellungen erhalten, die Netzwerk- und die Druckereinstellungen werden
allerdings auf die Voreinstellungen bei der Auslieferung zurückgestellt.

- 8 -

INSTALLATIONSUMGEBUNG UND INSTALLATIONSVERFAHREN

Dieses Handbuch beschreibt die Installation der Programme in einer Windows-Umgebung (TCP/IP
Netzwerkumgebung) und in einer Macintosh-Umgebung.
Mit Hilfe der folgenden Tabelle finden Sie das für Ihr Betriebssystem erforderliche Verfahren.

Funktion Betriebssystem Installationsverfahren

" (S.10)

" (S.27)

Druckerfunktion

Netzwerk-Scan­Funktion

Windows

Macintosh

Windows

1. "EINRICHTEN DER GERÄTE-IP-ADRESSE

2. "INSTALLATION DER SOFTWARE

1. "INSTALLATION DER PPD-DATEI" (S.24)

2. "KONFIGURATION DES DRUCKERTREIBERS

1. "EINRICHTEN DER GERÄTE-IP-ADRESSE" (S.10)

2. Für die Netzwerk-Scan-Funktion erforderliche Einstellungen
(siehe Bedienungsanleitung für Netzwerkscanner)

" (S.13)

- 9 -

SETUP IN EINER WINDOWS-UMGEBUNG

EINRICHTEN DER GERÄTE-IP-ADRESSE

Vor der Installation des Druckertreibers muss die IP-Adresse des Geräts eingerichtet werden. Die
korrekte IP-Adresse, Subnetz-Maske und Standard Gateway erhalten Sie von Ihrem
Netzwerkadministrator. Wird die IP-Adresse automatisch über einen DHCP-Server zugewiesen,
ist das folgenden Verfahren nicht erforderlich. (zur Prüfung der von einem DCHP-Server
zugewiesen IP-Adresse siehe "IP-ADRESSE ÜBERPRÜFEN

Achtung

• Wird das Gerät in einer DHCP-Umgebung verwendet, kann die IP-Adresse unter
Umständen automatisch geändert werden. In diesem Fall ist das Drucken nicht mehr
möglich. Verwenden Sie daher einen WINS-Server, oder setzen Sie das Gerät nicht in
einer DHCP-Umgebung ein.

• Falls es notwendig sein sollte, das Gerät nach dem Einstellen der IP-Adresse an einem
anderen Netzwerk zu verwenden, so stellen Sie die IP-Adresse für das neue Netzwerk auf
eine der folgenden zwei Arten ein, bevor der Gerätstandort geändert wird.

1) Stellen Sie die IP-Adresse für das neue Netzwerk ein, solange das Gerät noch am alten

Netzwerk angeschlossen ist.

2) Stellen Sie die Netzwerk-Option (siehe "ZURÜCKSTELLEN DER NETZWERK OPTION

auf Seite 8
Falls das Gerät mit der alten IP-Adresseinstellung am neuen Netzwerk angeschlossen
wird, so kann das Gerät zum Einstellen der neuen IP-Adresse nicht erfasst werden.

) zurück.

" (S.12).)

"

Windows

Prüfen Sie, ob das LAN-Kabel

1

angeschlossen ist und schalten Sie
das Gerät ein.

Legen Sie die "Software" CD-ROM von

2

Netzwerk-Option in das CD-ROM-Laufwerk
Ihres Computers ein.

Klicken Sie auf die Schaltfläche "Start",

3

klicken Sie auf "Arbeitsplatz" ( ), und
danach klicken Sie das Symbol,
CD-ROM ( ) doppelt an.

Für Windows 95/98/Me/NT 4.0/2000:
Doppelklick auf "Arbeitsplatz" und
anschließend Doppelklick auf das
CD-ROM-Symbol.

Klicken Sie das Symbol "setup" ( )

4

doppelt an.

Hinweis

Erscheint nach einem Doppelklick auf
"setup" das Sprachauswahlfenster,
wählen sie die gewünschte Sprache und
klicken Sie anschließend auf "Weiter"
(die korrekte Sprache wird
normalerweise automatisch ausgewählt).

Die Lizenzvereinbarungen werden

5

angezeigt. Lesen Sie die
Lizenzvereinbarungen sorgfältig durch
und klicken sie anschließend auf "Ja".

Lesen Sie die Meldung im

6

"Willkommen!" Fenster und klicken Sie
anschließend auf "Weiter".

Klicken Sie auf die Schaltfläche

7

"Administratortools".

- 10 -

EINRICHTEN DER GERÄTE-IP-ADRESSE

Klicken Sie auf die Schaltfläche "NICManager".

8

Der bzw. die mit dem Netzwerk

9

verbundene(n) Drucker
erkannt. Klicken Sie auf den Drucker
(das Gerät), der konfiguriert werden soll.

Wählen Sie "AR-XXXX".

Hinweis

10

Falls das Gerät nicht erfasst wird,
kontrollieren Sie ob das Gerät
eingeschaltet ist und am Computer
angeschlossen ist und versuchen Sie
danach noch einmal.

Klicken Sie auf die Schaltfläche
"Einrichten der Print Server Card".

Falls das Gerät in einer DHCP-Umgebung
verwendet wird oder die IP-Adresse bereits
eingestellt ist, fahren Sie mit Schritt 15

wird/werden

weiter.

Gerät neu starten

13

Schalten Sie das Gerät aus und kurze Zeit
später wieder ein.

Wählen Sie im Menü "Datei" "Suchen",

14

stellen Sie das Gerät ein und klicken
Sie danach die Schaltfläche "Einrichten
der Print Server Card" an.

Geben Sie Ihr Passwort ein und klicken

15

Sie auf "OK".

Das Fenster zum Einrichten der
Print-Server-Karte erscheint.
Das Passwort für dieses Produkt im
Auslieferungszustand ist "Sharp".
Ist "Gast" aktiviert, können die Einstellungen
angesehen, jedoch nicht geändert werden.

Klicken Sie auf "TCP/IP".

16

Konfigurieren Sie die Einstellungen

17

und klicken Sie auf "Aktualisierung".

Windows

Falls die IP-Adresse noch nicht

11

eingestellt ist (IP-Adresse auf "0.0.0.0"),
werden Sie mit einer Anzeige
aufgefordert die IP-Adresse einzustellen.
Klicken Sie auf die Schaltfläche "Ja".

Geben Sie die IP-Adresse ein und

12

klicken Sie auf die Schaltfläche "OK".

Die IP-Adresse des Gerätes ist geändert.
Ein Bildschirm zur Eingabe eines
Kennworts erscheint beim Ändern der
IP-Adresse. Geben Sie das Kennwort ein
und klicken Sie auf die Schaltfläche "OK".
Das Passwort für dieses Produkt im
Auslieferungszustand ist "Sharp".

Wenden Sie sich an Ihren Netzwerkadministrator,
um die korrekte IP-Adresse, Subnetz-Maske und
Standard Gateway zu erhalten.

Die vorgenommenen Änderungen

18

werden angezeigt. Prüfen Sie die
Einstellungen auf Ihre Richtigkeit und
klicken Sie anschließend auf "OK".

Gerät neu starten

19

Schalten Sie das Gerät aus und kurze Zeit
später wieder ein.

Wählen Sie "Suchen" aus dem Menü "Datei".

20

Die eingegebene IP-Adresse wird
angezeigt. Prüfen Sie, ob diese korrekt ist.

IP-Adresseinstellungen vervollständigen.

- 11 -

IP-ADRESSE ÜBERPRÜFEN

Halten Sie zum Prüfen der IP-Adresse des Geräts die Statustaste an der Netzwerk-Option für
mindestens 2 Sekunden gedrückt. Es wird eine Netzwerkstatusseite gedruckt.

Statustaste

Windows

- 12 -

INSTALLATION DER SOFTWARE

INSTALLATION DES DRUCKERTREIBERS (Standard-Installation)

Hinweis

Achtung

1

2

3

Wählen Sie "Kundenspezifische Installation", wenn Sie während der Installation des Druckertreibers
die Anzeigeschrift installieren oder die IP-Adresse des Geräts festlegen möchten (S.15

Um das Gerät als Netzwerkdrucker unter Windows NT 4.0 einsetzen zu können, muss
"TCP/IP-Protokoll" und "Microsoft TCP/IP-Druckdienst" auf Ihrem Computer installiert sein.
Prüfen sie, ob diese Komponenten installiert sind. Falls nicht, wenden Sie sich zur
Installation an die Windows NT 4.0 Hilfe

Legen Sie die "Software" CD-ROM von
Netzwerk-Option in das CD-ROM-Laufwerk
Ihres Computers ein.

Klicken Sie auf die Schaltfläche "Start",
klicken Sie auf "Arbeitsplatz" ( ), und
danach klicken Sie das Symbol,
CD-ROM ( ) doppelt an.

Für Windows 95/98/Me/NT 4.0/2000:
Doppelklick auf "Arbeitsplatz" und
anschließend Doppelklick auf das
CD-ROM-Symbol.

Klicken Sie das Symbol "setup" ( )
doppelt an.

).

.

Klicken Sie auf die Schaltfläche

6

"Druckertreiber".

Klicken Sie auf "README anzeigen", um
Informationen zu den Programmen zu erhalten.

Windows

Hinweis

4

5

Erscheint nach einem Doppelklick auf
"setup" das Sprachauswahlfenster,
wählen sie die gewünschte Sprache
und klicken Sie anschließend auf
"Weiter" (die korrekte Sprache wird
normalerweise automatisch
ausgewählt).

Die Lizenzvereinbarungen werden
angezeigt. Lesen Sie die
Lizenzvereinbarungen sorgfältig durch
und klicken sie anschließend auf "Ja".

Lesen Sie die Meldung im
"Willkommen!" Fenster und klicken Sie
anschließend auf "Weiter".

- 13 -

Klicken Sie auf die Schaltfläche "Weiter".

7

Klicken Sie auf die Schaltfläche

8

"Standard-Installation".

INSTALLATION DER SOFTWARE

Die im Netzwerk angeschlossenen

9

Drucker werden erkannt. Wählen Sie das
Gerät aus und klicken sie auf "Weiter".

Hinweis

10

Falls das Gerät nicht erfasst wird,
kontrollieren Sie ob das Gerät
eingeschaltet ist und am Computer
angeschlossen ist und versuchen Sie
danach noch einmal. Falls das Gerät
immer noch nicht gefunden wird,
müssen Sie die benutzerdefinierte
Installation anwenden und die
IP-Adresse direkt eingeben (S.15

Ein Bestätigungsbildschirm erscheint.
Prüfen Sie die Angaben und klicken sie
auf "Weiter".

Wählen Sie, ob der Drucker als

12

Standarddrucker eingerichtet werden
soll und klicken Sie auf "Weiter".

Legen Sie fest, welcher Drucker als
Standarddrucker eingerichtet werden soll,
wenn Sie mehrere Druckertreiber installieren.
Wählen Sie "Nein", wenn Sie keinen der
Druckertreiber als Standarddrucker
einrichten möchten.

Klicken Sie auf die Schaltfläche

13

"Weiter".

Beginnen Sie mit der Installation des
Druckertreibers.

Achtung

).

14

15

Erscheint unter Windows 2000/XP
eine Warnmeldung bezüglich der
Windows Logoprüfung oder der
digitalen Signatur, klicken Sie
unbedingt auf "Installation
fortsetzen" oder "Ja".

Klicken Sie auf "OK", wenn die Meldung
"Die Installation der SHARP Software
ist abgeschlossen." erscheint.

Klicken Sie auf die Schaltfläche
"Schließen".

Windows

Wählen Sie im Fenster für die Auswahl

11

des Druckertreibers den gewünschten
Druckertreiber aus und klicken Sie auf
"Weiter".

Markieren Sie die Kontrollkästchen neben den
Druckertreibern, die installiert werden sollen.

Hinweis

Um den PS Druckertreiber verwenden
zu können, muss das PS3-Modul
installiert sein.

Hinweis

So schließen Sie die Installation der Software ab.

• Siehe "KONFIGURATION DES

DRUCKERTREIBERS" (S.23) zur

Überprüfung der Druckertreibereinstellungen
nach erfolgter Installation.

• Informationen zur Installation des Printer
Status Monitor und des Printer Administration
Utility finden Sie auf den folgenden Seiten:
Printer Status Monitor: S.19
Printer Administration Utility: S.20

Hinweis

Nach erfolgter Installation werden Sie
unter Umständen aufgefordert, Ihren
Computer neu zu starten. Klicken Sie
in diesem Fall auf "Ja", um Ihren
Computer neu zu starten.

Wenn Sie den PS Druckertreiber
installiert haben, können Sie die PS
Anzeigeschrift von der "PRINTER
UTILITIES" CD-ROM installieren, die
im PS3-Modul enthalten ist. (S.21

- 14 -

)

INSTALLATION DER SOFTWARE

BENUTZERDEFINIERTE INSTALLATION

Wählen Sie "Kundenspezifische Installation", wenn Sie während der Installation des Druckertreibers
die Anzeigeschrift installieren oder die IP-Adresse des Geräts festlegen möchten.

Legen Sie die "Software" CD-ROM von

1

Netzwerk-Option in das CD-ROM-Laufwerk
Ihres Computers ein.

Klicken Sie auf die Schaltfläche "Start",

2

klicken Sie auf "Arbeitsplatz" ( ), und
danach klicken Sie das Symbol,
CD-ROM ( ) doppelt an.

Für Windows 95/98/Me/NT 4.0/2000:
Doppelklick auf "Arbeitsplatz" und
anschließend Doppelklick auf das
CD-ROM-Symbol.

Klicken Sie das Symbol "setup" ( )

3

doppelt an.

Hinweis

4

Erscheint nach einem Doppelklick auf
"setup" das Sprachauswahlfenster,
wählen sie die gewünschte Sprache und
klicken Sie anschließend auf "Weiter"
(die korrekte Sprache wird
normalerweise automatisch ausgewählt).

Die Lizenzvereinbarungen werden
angezeigt. Lesen Sie die
Lizenzvereinbarungen sorgfältig durch
und klicken sie anschließend auf "Ja".

Klicken Sie auf die Schaltfläche "Weiter".

7

Klicken Sie auf die Schaltfläche

8

"Kundenspezifische Installation".

Wählen Sie "LPR-Direktdruck" aus und

9

klicken sie auf "Weiter".

Die im Netzwerk angeschlossenen

10

Drucker werden erkannt. Wählen Sie das
Gerät aus und klicken sie auf "Weiter".

Windows

Lesen Sie die Meldung im

5

"Willkommen!" Fenster und klicken Sie
anschließend auf "Weiter".

Klicken Sie auf die Slchaltfläche

6

"Druckertreiber".

Klicken Sie auf "README anzeigen", um
Informationen zu den Programmen zu erhalten.

- 15 -

Klicken Sie zur Festlegung einer
IP-Adresse auf "Adresse bestimmen",
geben Sie die IP-Adresse ein und klicken
Sie dann auf "Suchen".

Ein Bestätigungsbildschirm erscheint.

11

Prüfen Sie die Angaben und klicken sie
auf "Weiter".

INSTALLATION DER SOFTWARE

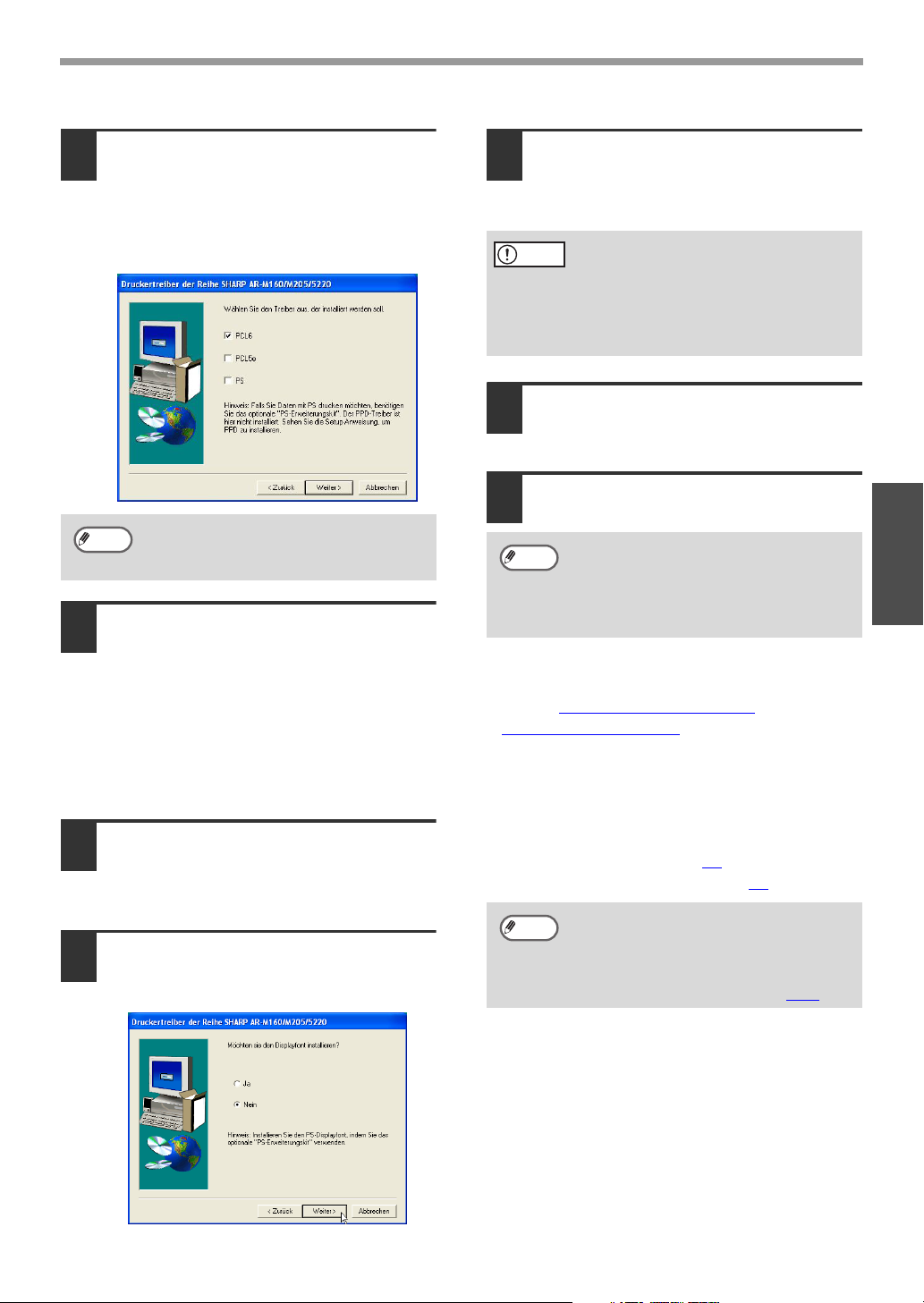

Wählen Sie im Fenster für die Auswahl

12

des Druckertreibers den gewünschten
Druckertreiber aus und klicken Sie auf
"Weiter".

Markieren Sie die Kontrollkästchen neben den
Druckertreibern, die installiert werden sollen.

Hinweis

13

14

15

Um den PS Druckertreiber verwenden
zu können, muss das PS3-Modul
installiert sein.

Wählen Sie, ob der Drucker als
Standarddrucker eingerichtet werden
soll und klicken Sie auf "Weiter".

Legen Sie fest, welcher Drucker als
Standarddrucker eingerichtet werden soll,
wenn Sie mehrere Druckertreiber installieren.
Wählen Sie "Nein", wenn Sie keinen der
Druckertreiber als Standarddrucker
einrichten möchten.

Klicken Sie im Fenster zur Eingabe
eines Druckernamens auf "Weiter".

Geben Sie den gewünschten Namen ein,
um den Druckernamen zu ändern.

Wählen Sie aus, ob Sie die
Anzeigeschrift installieren möchten
und klicken sie auf "Weiter".

Klicken Sie auf die Schaltfläche

16

"Weiter".

Beginnen Sie mit der Installation des
Druckertreibers.

Achtung

17

18

Hinweis

So schließen Sie die Installation der Software ab.

• Siehe "KONFIGURATION DES

DRUCKERTREIBERS" (S.23) zur

Überprüfung der Druckertreibereinstellungen
nach erfolgter Installation.

• Informationen zur Installation des Printer
Status Monitor und des Printer Administration
Utility finden Sie auf den folgenden Seiten:
Printer Status Monitor: S.19
Printer Administration Utility: S.20

Hinweis

Erscheint unter Windows 2000/XP
eine Warnmeldung bezüglich der
Windows Logoprüfung oder der
digitalen Signatur, klicken Sie
unbedingt auf "Installation
fortsetzen" oder "Ja".

Klicken Sie auf "OK", wenn die Meldung
"Die Installation der SHARP Software
ist abgeschlossen." erscheint.

Klicken Sie auf die Schaltfläche
"Schließen".

Nach erfolgter Installation werden Sie
unter Umständen aufgefordert, Ihren
Computer neu zu starten. Klicken Sie
in diesem Fall auf "Ja", um Ihren
Computer neu zu starten.

Wenn Sie den PS Druckertreiber
installiert haben, können Sie die PS
Anzeigeschrift von der "PRINTER
UTILITIES" CD-ROM installieren, die
im PS3-Modul enthalten ist. (S.21

)

Windows

- 16 -

INSTALLATION DER SOFTWARE

GEMEINSAME DRUCKERNUTZUNG IN EINEM WINDOWS-NETZWERK

Soll das Gerät in einem Netzwerk als gemeinsamer Drucker genutzt werden, muss der Druckertreiber
folgendermaßen auf den Client-PCs installiert werden.

Hinweis

1

2

3

Hinweis

Informationen zu den erforderlichen Einstellungen des Druckservers erhalten Sie im Handbuch
oder in der Hilfe für Ihr Betriebssystem.
Ein "Druckserver" ist ein Computer, der direkt mit dem Gerät verbunden ist, während als
"Client-PC" alle anderen im Netzwerk angeschlossenen Computer bezeichnet werden.

Legen Sie die "Software" CD-ROM von
Netzwerk-Option in das CD-ROM-Laufwerk
Ihres Computers ein.

Klicken Sie auf die Schaltfläche "Start",
klicken Sie auf "Arbeitsplatz" ( ), und
danach klicken Sie das Symbol,
CD-ROM ( ) doppelt an.

Für Windows 95/98/Me/NT 4.0/2000:
Doppelklick auf "Arbeitsplatz" und
anschließend Doppelklick auf das
CD-ROM-Symbol.

Klicken Sie das Symbol "setup" ( )
doppelt an.

Erscheint nach einem Doppelklick auf
"setup" das Sprachauswahlfenster,
wählen sie die gewünschte Sprache und
klicken Sie anschließend auf "Weiter"
(die korrekte Sprache wird
normalerweise automatisch ausgewählt).

Klicken Sie auf die Slchaltfläche

6

"Druckertreiber".

Klicken Sie auf "README anzeigen", um
Informationen zu den Programmen zu erhalten.

Klicken Sie auf die Schaltfläche "Weiter".

7

Windows

Die Lizenzvereinbarungen werden

4

angezeigt. Lesen Sie die
Lizenzvereinbarungen sorgfältig durch
und klicken sie anschließend auf "Ja".

Lesen Sie die Meldung im

5

"Willkommen!" Fenster und klicken Sie
anschließend auf "Weiter".

- 17 -

Klicken Sie auf die Schaltfläche

8

"Kundenspezifische Installation".

Wählen Sie "Gemeinsam benutzer

9

Drucker" aus und klicken sie auf
"Weiter".

INSTALLATION DER SOFTWARE

Um den verwendeten Port anzugeben,

10

wählen Sie den gemeinsam genutzten
Drucker aus und klicken auf "Weiter".

Alternativ können Sie auf
"Netzwerkschnittstelle hinzufügen"
klicken, um den gemeinsam genutzten
Drucker im Netzwerk zu suchen.

Hinweis

11

Überprüfen Sie die
Druckserver-Einstellungen, wenn der
gemeinsam genutzte Drucker nicht
angezeigt wird.

Wählen Sie im Fenster für die
Modellauswahl das Modell für Ihr Gerät
und klicken Sie auf "Weiter".

Folgen Sie den Bildschirmanweisungen.

13

Hinweis

So schließen Sie die Installation der Software ab.

• Siehe "KONFIGURATION DES

DRUCKERTREIBERS" (S.23) zur

Überprüfung der Druckertreibereinstellungen
nach erfolgter Installation.

• Informationen zur Installation des Printer
Status Monitor und des Printer Administration
Utility finden Sie auf den folgenden Seiten:
Printer Status Monitor: S.19
Printer Administration Utility: S.20

Hinweis

Nach erfolgter Installation werden Sie
unter Umständen aufgefordert, Ihren
Computer neu zu starten. Klicken Sie
in diesem Fall auf "Ja", um Ihren
Computer neu zu starten.

Wenn Sie den PS Druckertreiber
installiert haben, können Sie die PS
Anzeigeschrift von der "PRINTER
UTILITIES" CD-ROM installieren, die
im PS3-Modul enthalten ist. (S.21

)

Windows

Wählen Sie im Fenster für die Auswahl

12

des Druckertreibers den gewünschten
Druckertreiber aus und klicken Sie auf
"Weiter".

Sie müssen den selben Druckertreiber
verwenden, der vom Druckserver
verwendet wird.

- 18 -

INSTALLATION DER SOFTWARE

INSTALLATION DES PRINTER STATUS MONITOR

Legen Sie die "Software" CD-ROM von

1

Netzwerk-Option in das CD-ROM-Laufwerk
Ihres Computers ein.

Klicken Sie auf die Schaltfläche "Start",

2

klicken Sie auf "Arbeitsplatz" ( ), und
danach klicken Sie das Symbol,
CD-ROM ( ) doppelt an.

Für Windows 95/98/Me/NT 4.0/2000:
Doppelklick auf "Arbeitsplatz" und
anschließend Doppelklick auf das
CD-ROM-Symbol.

Klicken Sie das Symbol "setup" ( )

3

doppelt an.

Hinweis

4

Erscheint nach einem Doppelklick auf
"setup" das Sprachauswahlfenster,
wählen sie die gewünschte Sprache und
klicken Sie anschließend auf "Weiter"
(die korrekte Sprache wird
normalerweise automatisch ausgewählt).

Die Lizenzvereinbarungen werden
angezeigt. Lesen Sie die
Lizenzvereinbarungen sorgfältig durch
und klicken sie anschließend auf "Ja".

Klicken Sie auf die Schaltfläche "Printer

6

Status Monitor".

Klicken Sie auf "README anzeigen", um
Informationen zu den Programmen zu
erhalten.

Folgen Sie den Bildschirmanweisungen.

7

Windows

Lesen Sie die Meldung im

5

"Willkommen!" Fenster und klicken Sie
anschließend auf "Weiter".

- 19 -

INSTALLATION DER SOFTWARE

INSTALLATION DES PRINTER ADMINISTRATION UTILITY

Legen Sie die "Software" CD-ROM von

1

Netzwerk-Option in das CD-ROM-Laufwerk
Ihres Computers ein.

Klicken Sie auf die Schaltfläche "Start",

2

klicken Sie auf "Arbeitsplatz" ( ), und
danach klicken Sie das Symbol,
CD-ROM ( ) doppelt an.

Für Windows 95/98/Me/NT 4.0/2000:
Doppelklick auf "Arbeitsplatz" und
anschließend Doppelklick auf das
CD-ROM-Symbol.

Klicken Sie das Symbol "setup" ( )

3

doppelt an.

Hinweis

4

Erscheint nach einem Doppelklick auf
"setup" das Sprachauswahlfenster,
wählen sie die gewünschte Sprache und
klicken Sie anschließend auf "Weiter"
(die korrekte Sprache wird
normalerweise automatisch ausgewählt).

Die Lizenzvereinbarungen werden
angezeigt. Lesen Sie die
Lizenzvereinbarungen sorgfältig durch
und klicken sie anschließend auf "Ja".

Klicken Sie auf die Schaltfläche "Printer

7

Administration Utility".

Klicken Sie auf "README anzeigen", um
Informationen zu den Programmen zu
erhalten.

Hinweis

Um das Printer Administration Utility
unter Windows 95 installieren zu
können, muss zuvor eine Systemdatei
aktualisiert werden. Klicken Sie auf
"README anzeigen", um weitere
Informationen zu erhalten.

Windows

Lesen Sie die Meldung im

5

"Willkommen!" Fenster und klicken Sie
anschließend auf "Weiter".

Klicken Sie auf die Schaltfläche

6

"Administratortools".

- 20 -

Folgen Sie den

8

Bildschirmanweisungen.

INSTALLATION DER SOFTWARE

INSTALLATION DER PS-ANZEIGESCHRIFTEN

Die vom PS-Druckertreiber verwendeten Schriften finden Sie auf der CD-ROM "PRINTER
UTILITIES", die Sie zusammen mit dem PS3-Modul (AR-PK1) erhalten haben. Installieren sie diese
Schriften für den PS-Druckertreiber, wenn erforderlich.

Legen Sie die CD-ROM "PRINTER

1

UTILITIES" des PS3-Modul AR-PK1 in
das CD-ROM-Laufwerk Ihres
Computers ein.

Unterstützt Ihr Computer die
Autostartfunktion für CD-ROM, machen
Sie weiter bei Schritt 4

Klicken Sie auf die Schaltfläche "Start",

2

klicken Sie auf "Arbeitsplatz" ( ), und
danach klicken Sie das Symbol,
CD-ROM ( ) doppelt an.

Für Windows 95/98/Me/NT 4.0/2000:
Doppelklick auf "Arbeitsplatz" und
anschließend Doppelklick auf das
CD-ROM-Symbol.

Klicken Sie das Symbol "setup" ( )

3

doppelt an.

Hinweis

Erscheint nach einem Doppelklick auf
"setup" das Sprachauswahlfenster,
wählen sie die gewünschte Sprache
und klicken Sie anschließend auf
"Weiter" (die korrekte Sprache wird
normalerweise automatisch
ausgewählt).

.

Aktivieren Sie das Kontrollkästchen

4

"PS Screen Font" und klicken Sie auf
"Weiter".

Achtung

5

Wählen Sie nicht "PS Druckertreiber"
aus.
Installieren Sie den PS-Druckertreiber
für das Gerät nur von der CD-ROM,
die mit der Netzwerk-Option
mitgeliefert wurde.

Folgen Sie den Bildschirmanweisungen.

Windows

- 21 -

VERWENDEN DER PPD-DATEI

Die PPD-Datei versetzt das Gerät in die Lage, den standardmäßig auf dem Betriebssystem
vorhandenen PostScript-Treiber (PS-Treiber) zum Drucken zu verwenden. Sie kann auch verwendet
werden, wenn das optional erhältliche PS3-Modul AR-PK1 installiert ist. Installieren Sie die
PPD-Datei, wenn gewünscht.
Verwenden Sie zum Installieren der PPD-Datei den Assistent für die Druckerinstallation.
Lesen Sie vor der Installation der PPD-Datei den Text in der Readme-Datei durch. Die Readme-Datei
finden Sie im Ordner "German". Informationen zum Standort des Ordners finden Sie in Schritt 4

.

Klicken Sie auf die Schaltfläche "Start",

1

klicken Sie auf "Systemsteuerung",
"Drucker und andere Hardware" und
danach auf "Drucker und Faxgeräte".

Alle Betriebssysteme außer Windows XP:
Wählen Sie "Start", "Einstellungen", "Drucker".

Legen Sie die "Software" CD-ROM von

2

Netzwerk-Option in das CD-ROM-Laufwerk
Ihres Computers ein.

Klicken Sie in "Drucker hinzufügen"

3

auf "Druckeraufgaben".

Windows 95/98/Me/NT 4.0/2000:
Doppelklick auf "Neuer Drucker".
"Druckerinstallations-Assistent" erscheint.

Fogen Sie den Anweisungen auf dem

4

Bildschirm.

Wenn Sie nach dem Pfad der PPD-Datei gefragt
werden, geben Sie den Pfad wie folgt ein.
(ersetzen Sie "R" jeweils duch den
Laufwerksbuchstaben für Ihr
CD-ROM-Laufwerk)

Betriebssystem PPD-Dateipfad

Windows 95/98/Me R:\Drivers\Printer

\German\PPD\9XME

Windows NT 4.0 R:\Drivers\Printer

\German\PPD\NT40

Windows 2000/XP R:\Drivers\Printer

\German\PPD\2KXP

Windows

Installation von Informationen über residente Schriften für PPD
(nur wenn die PPD-Datei unter Windows 95/98/Me installiert wurde)

Wenn Sie die PPD-Datei unter Windows 95/98/Me installiert haben und die residenten Schriften
verwenden wollen, müssen Sie die Informationen über die residenten Schriftarten für PPD installieren.
Gehen Sie folgendermaßen vor, um die Informationen über residente Schriftarten zu installieren.

Hinweis

1

2

3

• Bei Verwendung von Windows 2000 oder Windows XP werden die Informationen über residente
Schriftarten bei der Installation der PPD-Datei automatisch installiert.
Installieren Sie unbedingt die PPD-Datei, bevor Sie die Informationen über residente Schriftarten installieren.

•

Legen Sie die "Software" CD-ROM von
Netzwerk-Option in das CD-ROM-Laufwerk
Ihres Computers ein.

Doppelklick auf "Arbeitsplatz" ( ),
und anschließend Doppelklick auf das
CD-ROM Symbol ( ).

Doppelklick auf den Ordner "Drivers",
Ordner "Printer", Ordner "German",
Ordner "PPD", Ordner "9XME" und
dann auf "PFMSetup.exe".

- 22 -

Folgen Sie den Bildschirmanweisungen.

4

Nachdem die Informationen über

5

residente Schriftarten installiert wurden,
starten Sie den Computer erneut.

Hinweis

Wenn die residenten Schriftarten des
Druckers nicht in Anwendungen gewählt
werden können, wurden die
Informationen über residente Schriftarten
nicht installiert oder sind falsch. In diesem
Fall müssen Sie die Informationen über
residente Schriftarten neu installieren.

KONFIGURATION DES DRUCKERTREIBERS

Nach der Installation des Druckertreibers müssen die erforderlichen Einstellungen für den
Druckertreiber vorgenommen werden, wie zum Beispiel die Anzahl der Papierkassetten und die in
den Kassetten verwendeten Papierformate.

Klicken Sie auf die Schaltfläche "Start",

1

klicken Sie auf "Systemsteuerung",
"Drucker und andere Hardware" und
danach auf "Drucker und Faxgeräte".

Alle Betriebssysteme außer Windows XP:
Wählen Sie "Start", "Einstellungen", "Drucker".

Klicken sie auf das Druckertreibersymbol

2

"SHARP AR-XXXX" und wählen Sie
"Eigenschaften" aus dem Menü "Datei".

Für Windows NT 4.0/2000/XP, siehe Schritt 4.

Für Windows 95/98/Me: Klicken Sie auf

3

"Einstellungen".

Klicken Sie auf "Konfiguration" und

4

konfigurieren sie den Drucker
entsprechend den installierten Optionen.

Führen Sie die Konfiguration sorgfältig
durch, da sonst Probleme beim Drucken
auftreten können.

Klicken sie auf "Schachtstatus

5

einstellen" und wählen sie
Papierformat und -typ für die einzelnen
Papierkassetten aus.

Wählen Sie unter "Papierzufuhr" eine
Kassette aus und wählen Sie unter
"Einstellung Papierformat" das in dieser
Kassette eingelegte Format aus.
Wiederholen Sie diesen Vorgang für alle
Kassetten.

Klicken Sie auf "OK" im Fenster

6

"Schachtstatus einstellen".

Klicken Sie auf "OK" im Fenster

7

"Druckereigenschaften".

Windows

Hinweis

Klicken Sie auf "Automatische
Konfiguration", um die Einstellungen
anhand des erkannten Gerätestatus
automatisch durchführen zu lassen.

- 23 -

SETUP IN EINER MACINTOSH-UMGEBUNG

APPLETALK EINSTELLUNGEN

Nach Anschluß des Geräts an das Netzwerk müssen die für die Netzwerkumgebung erforderlichen
AppleTalk Einstellungen vorgenommen werden. Informationen hierzu finden Sie im Online-Handbuch
auf der CD-ROM "Network Utilities".

INSTALLATION DER PPD-DATEI

Für das Drucken von einem Macintosh-Computer muss die PPD-Datei installiert sein. Gehen Sie für
die Installation der PPD-Datei in Ihrem Macintosh-Computer wie folgt vor.

INSTALLATION UNTER MAC OS X

Legen Sie die "Software" CD-ROM von

1

Netzwerk-Option in das CD-ROM-Laufwerk
Ihres Computers ein.

Doppelklicken Sie auf das

2

CD-ROM-Symbol ( ) auf dem
Desktop.

Klicken Sie den Ordner "MacOSX"

3

doppelt an.

Doppelklicken Sie auf den Ordner für

4

das installierte Betriebssystem.

•

Unter Mac OS X v10.1.5: Doppelklick auf
den Ordner "Version 10.1".

•

Unter Mac OS X v10.2.x: Doppelklick auf
den Ordner "Version 10.2".

Klicken Sie das Symbol "AR-NB2-1"

5

( ) doppelt an.

Das Fenster für die Installtionsroutine wird
angezeigt.

Hinweis

6

• Unter Mac OS X v10.2.x erscheint
das Fenster "Identifizieren". Geben
Sie das Passwort ein und klicken
Sie auf "OK".

• Unter Mac OS X v10.1.5: Klicken
Sie auf das Schloss ( ), geben Sie
das Passwort ein und klicken Sie
dann auf "OK".

Klicken Sie auf die Schaltfläche
"Fortfahren".

Macintosh

- 24 -

Die Lizenzvereinbarungen werden

7

angezeigt. Lesen Sie die
Lizenzvereinbarungen sorgfältig durch
und klicken sie anschließend auf
"Fortfahren".

Sie werden gefragt, ob sie die
Lizenzbedingungen akzeptieren. Klicken
sie auf "Akzeptieren".

Wählen Sie das Laufwerk, in das Sie

8

die PPD-Datei installieren möchten und
klicken Sie auf "Fortfahren".

Wählen Sie das Laufwerk, auf dem Ihr
Betriebssystem installiert wurde.

Klicken Sie auf die Schaltfläche

9

"Installieren".

Beginnen Sie mit der Installation der
PPD-Datei.

INSTALLATION DER PPD-DATEI

Erscheint die Meldung "Die Software

10

wurde erfolgreich installiert." im
Installationsfenster, klicken Sie auf
"Schließen".

Die Installation der PPD-Datei ist
abgeschlossen.

Macintosh

- 25 -

INSTALLATION DER PPD-DATEI

INSTALLATION UNTER MAC OS 8.6 - 9.x

Legen Sie die "Software" CD-ROM von

1

Netzwerk-Option in das CD-ROM-Laufwerk
Ihres Computers ein.

Doppelklicken Sie auf das

2

CD-ROM-Symbol ( ) auf dem Desktop.

Doppelklick auf den Ordner "MacOS".

3

Klicken Sie das Symbol "Installer" ( )

4

doppelt an.

Das Fenster für die Installtionsroutine wird
angezeigt.

Klicken Sie auf die Schaltfläche

5

"Installieren".

Die Lizenzvereinbarungen werden

6

angezeigt. Lesen Sie die
Lizenzvereinbarungen sorgfältig durch
und klicken sie anschließend auf "Ja".

Lesen Sie die Meldung im

7

erscheinenden Fenster und klicken Sie
auf "Fortfahren".

Beginnen Sie mit der Installation der
PPD-Datei.
Nach erfolgter Installation werden Sie
unter Umständen aufgefordert, Ihren
Computer neu zu starten. Klicken Sie auf
"OK" und starten sie Ihren Computer neu.

Die Installation der PPD-Datei ist
abgeschlossen.

Macintosh

INSTALLATION DER BILDSCHIRMSCHRIFTEN (Mac OS 8.6 - 9.x)

Die Bildschirmschriften für Macintosh finden Sie im Ordner "Font" auf der CD-ROM "PRINTER
UTILITIES" des PS3-Modul AR-PK1. Installieren Sie die Bildschirmschriften wie gewünscht.
Installieren Sie die Bildschirmschriften, indem Sie die erforderlichen Suitcase-Ordner auf Ihren
Computer kopieren.
Kopieren Sie die Bildschirmschriften in den folgenden Ordner:

• Mac OS 8.6 to 9.x: Ordner "Zeichensätze" unter "Systemordner"

Hinweis

Falls Schwierigkeiten wegen der installierten Bildschirmschriften auftreten, müssen Sie den
kopierten Schriftartenordner aus dem System löschen.

- 26 -

KONFIGURATION DES DRUCKERTREIBERS

Gehen Sie zur Konfiguration des Druckertreibers für das Gerät wie folgt vor.

MAC OS X v10.2.x

Das Gerät muss eingeschaltet sein.

1

Wählen Sie "Programme" aus dem

2

Menü "Gehe zu".

Klicken Sie den Ordner

3

"Dienstprogramme" doppelt an.

Klicken Sie das Symbol "Print Center"

4

( ) doppelt an.

Das Fenster "Druckerliste" erscheint.

Hinweis

5

Wenn Sie zum ersten Mal einen
Druckertreiber auf Ihrem Computer
installieren, wird ein
Bestätigungsfenster angezeigt.
Klicken sie auf "Hinzufügen".

Klicken sie auf "Hinzufügen".

Wählen Sie "AppleTalk" aus dem Menü

6

im oberen Teil des Fensters.

Es wird eine Liste der im Netzwerk
angeschlossenen Drucker angezeigt.

Hinweis

7

8

Wenn mehrere AppleTalk-Zonen
angezeigt werden, wählen Sie die
Zone, die den gewünschten Drucker
enthält.

Klicken Sie in der Liste auf den
Modellnamen des Geräts.

Der angezeigte Gerätename entspricht
dem Namen, der zum Zeitpunkt der
Netzwerkeinrichtung in den AppleTalk
Einstellungen eingegeben wurde (die
Zeichenfolge "xxxxxx" ist je nach Gerät
unterschiedlich).

Wählen Sie "Sharp" aus dem Menü
"Druckermodell".

Das Fenster zur Auswahl der PPD-Datei
wird geöffnet.

Macintosh

- 27 -

KONFIGURATION DES DRUCKERTREIBERS

Wählen Sie die PPD-Datei des Geräts.

9

Klicken Sie auf die Schaltfläche

10

"Hinzufügen".

Das Gerät wird zur Liste der Drucker
hinzugefügt.

Klicken Sie im "Druckerliste" Fenster

11

auf den Gerätenamen und wählen Sie
"Information einblenden" aus dem
Menü "Drucker".

Das "Druckerinfomation" Fenster wird
geöffnet.

Wählen Sie die Druckerkonfiguration

13

entsprechend den installierten
Optionen und klicken Sie danach auf
die Schaltfläche "Änderungen
aktivieren".

Führen Sie die Konfiguration des Druckers
richtig durch. Sonst kann es vorkommen,
dass nicht einwandfrei gedruckt wird.

Schließen Sie das Fenster.

14

Die Konfiguration des Druckertreibers ist
abgeschlossen.

Macintosh

Wählen Sie "Installationsoptionen" aus

12

dem Menü.

- 28 -

MAC OS X v10.1.5

KONFIGURATION DES DRUCKERTREIBERS

Das Gerät muss eingeschaltet sein.

1

Wählen Sie "Programme" aus dem Menü

2

"Gehe zu".

Klicken Sie den Ordner "Utilities"

3

doppelt an.

Klicken Sie das Symbol "Print Center"

4

( ) doppelt an.

Das Fenster "Druckerliste" erscheint.

Hinweis

Wenn Sie zum ersten Mal einen
Druckertreiber auf Ihrem Computer
installieren, wird ein
Bestätigungsfenster angezeigt.
Klicken sie auf "Hinzufügen".

Klicken Sie in der Liste auf den

7

Modellnamen des Geräts.

Der angezeigte Gerätename entspricht
dem Namen, der zum Zeitpunkt der
Netzwerkeinrichtung in den AppleTalk
Einstellungen eingegeben wurde (die
Zeichenfolge "xxxxxx" ist je nach Gerät
unterschiedlich).

Klicken Sie auf das Menü

8

"Druckermodell" und wählen Sie
"Andere" aus der Liste der PPD-Dateien.

Das PPD-Datei-Auswahlfenster wird
angezeigt.

Macintosh

Klicken Sie auf die Schaltfläche

5

"Drucker hinzufügen".

Wählen Sie "AppleTalk" aus dem Menü

6

im oberen Teil des Fensters.

Es wird eine Liste der im Netzwerk
angeschlossenen Drucker angezeigt.

Hinweis

Wenn mehrere AppleTalk-Zonen
angezeigt werden, wählen Sie die
Zone, die den gewünschten Drucker
enthält.

Klicken Sie auf den

9

Startup-Diskettennamen, "Library",
"Printers", "PPDs", "Contents",
"Resources", "de.lproj" und wählen Sie die
PPD-Datei mit dem Namen Ihres Modells.

Klicken Sie auf die Schaltfläche

10

"Auswählen".

Klicken Sie auf die Schaltfläche

11

"Hinzufügen".

Die Konfiguration des Druckertreibers ist
abgeschlossen.

- 29 -

MAC OS 8.6 - 9.x

KONFIGURATION DES DRUCKERTREIBERS

Wählen Sie "Auswahl" aus dem

1

Apple-Menü.

Klicken Sie auf das Symbol

2

"LaserWriter 8".

• Der Modellname Ihres im Netzwerk
angeschlossenen Geräts ("SCxxxxxx")
wird in der Liste "PostScript-Drucker
Auswahl" auf der rechten Seite
angezeigt.
Der angezeigte Gerätename entspricht
dem Namen, der zum Zeitpunkt der
Netzwerkeinrichtung in den AppleTalk
Einstellungen eingegeben wurde (die
Zeichenfolge "xxxxxx" ist je nach Gerät
unterschiedlich).

• Wenn mehrere AppleTalk-Zonen
angezeigt werden, wählen Sie die Zone,
die den gewünschten Drucker enthält.

Klicken Sie in der Liste

3

"PostScript-Drucker Auswahl" auf den
Modellnamen ("SCxxxxxx") des Geräts.

Vergewissern Sie sich, dass das

5

richtige Gerät aus der Liste
"PostScript-Drucker Auswahl"
ausgewählt ist. Klicken Sie auf
"Einstellung", und dann auf
"Konfigurieren".

Wählen Sie die Druckerkonfiguration

6

entsprechend den installierten
Optionen und klicken Sie danach auf
die Schaltfläche "OK".

Achten Sie darauf, dass Sie die richtige
Druckerkonfiguration auswählen. Bei
falscher Auswahl kann es zu Problemen
mit der Druckfunktion kommen.

Macintosh

Klicken Sie auf die Schaltfläche

4

"Drucker anlegen".

• Wird das Dialogfenster
"Druckerbeschreibungsdatei (PPD)
auswählen" angezeigt, wählen Sie die
PPD-Datei des Geräts aus und klicken
Sie auf "Auswählen".

• Wird das Dialogfenster
"Druckerbeschreibungsdatei (PPD)
auswählen" nicht angezeigt, folgen Sie
den Anweisungen zur manuellen
Auswahl der PPD-Datei im
Chooser-Dialogfenster.

1) Vergewissern Sie sich, dass das

richtige Gerät aus der Liste
"PostScript-Drucker Auswahl"
ausgewählt ist. Klicken Sie auf
"Einstellung", und dann auf "PPD
auswählen".

2) Wählen sie die PPD-Datei für das

Gerät aus und klicken Sie dann auf
"Öffnen" (oder "Auswählen").

3) Klicken sie auf "OK".

Klicken Sie auf die Schaltfläche "OK",

7

um das Dialogfeld zu schließen.

Klicken Sie auf das Schließfeld ( ),

8

um Auswahl zu schließen.

Die Konfiguration des Druckertreibers ist
abgeschlossen.

- 30 -

AR-NB2/AR-NB2 N

SHARP CORPORATION
