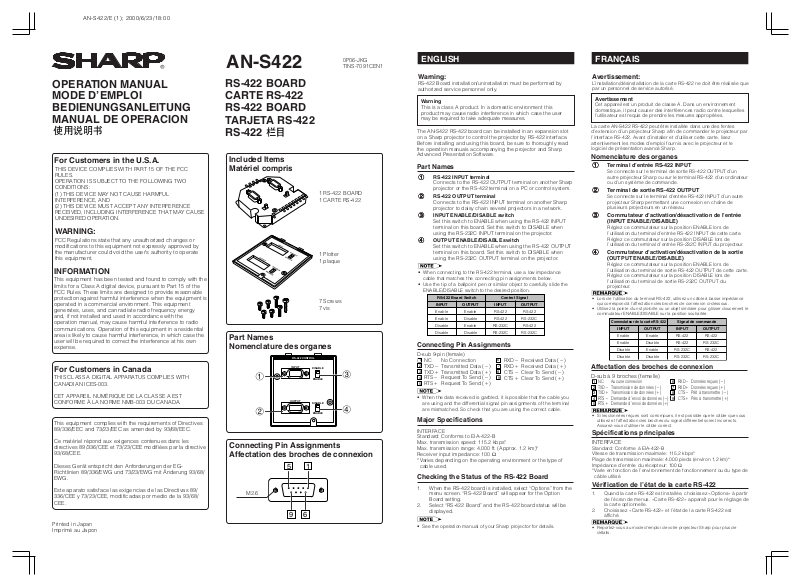

RS-422 BOARD
CARTE RS-422
RS-422 BOARD
TARJETA RS-422
RS-422

Included Items
Matériel compris

1 RS-422 BOARD
1 CARTE RS-422

1 Plotter
1 plaque

7 Screws
7 vis

Part Names
Nomenclature des organes

RS-422 CONTROL

INPUT

1

OUTPUT

2

Connecting Pin Assignments
Affectation des broches de connexion

5 1

M2.6

9 6

DISABLE

ENABLE

DISABLE

ENABLE

3

4

ENGLISH FRANÇAIS

Warning:

RS-422 Board installation/uninstallation must be performed by
authorized service personnel only.

Warning

This is a class A product. In a domestic environment this
product may cause radio interference in which case the user
may be required to take adequate measures.

The AN-S422 RS-422 board can be installed in an expansion slot
on a Sharp projector to control the projector by RS-422 interface.
Before installing and using this board, be sure to thoroughly read
the operation manuals accompanying the projector and Sharp
Advanced Presentation Software.

Part Names

11

1 RS-422 INPUT terminal

11

Connects to the RS-422 OUTPUT terminal on another Sharp
projector or the RS-422 terminal on a PC or control system.

22

2 RS-422 OUTPUT terminal

22

Connects to the RS-422 INPUT terminal on another Sharp
projector to daisy chain several projectors in a network.

33

3 INPUT ENABLE/DISABLE switch

33

Set this switch to ENABLE when using the RS-422 INPUT
terminal on this board. Set this switch to DISABLE when
using the RS-232C INPUT terminal on the projector.

44

4 OUTPUT ENABLE/DISABLE switch

44

Set this switch to ENABLE when using the RS-422 OUTPUT
terminal on this board. Set this switch to DISABLE when
using the RS-232C OUTPUT terminal on the projector.

• When connecting to the RS-422 terminal, use a low impedance
cable that matches the connecting pin assignments below.

• Use the tip of a ballpoint pen or similar object to carefully slide the
ENABLE/DISABLE switch to the desired position.

Connecting Pin Assignments

D-sub 9-pin (female)

1

NC No Connection

2

TXDⳮ Transmitted Data (ⳮ)

3

TXDⳭ Transmitted Data (Ⳮ)

4

RTSⳮ Request To Send (ⳮ)

5

RTSⳭ Request To Send (Ⳮ)

• When the data received is garbled, it is possible that the cable you

are using and the differential signal pin assignments of the terminal
are mismatched. So check that you are using the correct cable.

6

RXDⳮ Received Data (ⳮ)

7

RXDⳭ Received Data (Ⳮ)

8

CTSⳮ Clear To Send (ⳮ)

9

CTSⳭ Clear To Send (Ⳮ)

Major Specifications

INTERFACE
Standard: Conforms to EIA-422-B
Max. transmission speed: 115.2 kbps*
Max. transmission range: 4,000 ft. (Approx. 1.2 km)*
Receiver input impedance: 100 Ω
*Varies depending on the operating environment or the type of

cable used.

Checking the Status of the RS-422 Board

1. When the RS-422 board is installed, select “Options” from the
menu screen. “RS-422 Board” will appear for the Option
Board setting.

2. Select “RS-422 Board” and the RS-422 board status will be
displayed.

• See the operation manual of your Sharp projector for details.

Avertissement:

L’installation/désinstallation de la carte RS-422 ne doit être réalisée que
par un personnel de service autorisé.

Avertissement

Cet appareil est un produit de classe A. Dans un environnement
domestique, il peut causer des interférences radio contre lesquelles
l’utilisateur est requis de prendre les mesures appropriées.

La carte AN-S422 RS-422 peut être installée dans une des fentes
d’extension d’un projecteur Sharp afin de commander le projecteur par
l’interface RS-422. Avant d’installer et d’utiliser cette carte, lisez
attentivement les modes d’emploi fournis avec le projecteur et le
logiciel de présentation avancé Sharp.

Nomenclature des organes

11

1 Terminal d’entrée RS-422 INPUT

11

Se connecte sur le terminal de sortie RS-422 OUTPUT d’un
autre projecteur Sharp ou sur le terminal RS-422 d’un ordinateur
ou d’un système de commande.

22

2 Terminal de sortie RS-422 OUTPUT

22

Se connecte sur le terminal d’entrée RS-422 INPUT d’un autre
projecteur Sharp permettant une connexion en chaîne de
plusieurs projecteurs en un réseau.

33

3 Commutateur d’activation/désactivation de l’entrée

33

(INPUT ENABLE/DISABLE)

Réglez ce commutateur sur la position ENABLE lors de
l’utilisation du terminal d’entrée RS-422 INPUT de cette carte.
Réglez ce commutateur sur la position DISABLE lors de
l’utilisation du terminal d’entrée RS-232C INPUT du projecteur.

44

4 Commutateur d’activation/désactivation de la sortie

44

(OUTPUT ENABLE/DISABLE)

Réglez ce commutateur sur la position ENABLE lors de
l’utilisation du terminal de sortie RS-422 OUTPUT de cette carte.
Réglez ce commutateur sur la position DISABLE lors de
l’utilisation du terminal de sortie RS-232C OUTPUT du
projecteur.

• Lors de l’utilisation du terminal RS-422, utilisez un câble à basse impédance
qui correspond à l’affectation des broches de connexion ci-dessous.

• Utilisez la pointe d’un stylo-bille ou un objet similaire pour glisser doucement le
commutateur ENABLE/DISABLE sur la position souhaitée.

Affectation des broches de connexion

D-sub à 9 broches (femelle)

1

NC Aucune connexion

2

TXDⳮ Transmission de données (ⳮ)
TXDⳭ Transmission de données (Ⳮ)

3

RTSⳮ Demande d’envoi de données (ⳮ)

4
5

RTSⳭ Demande d’envoi de données (Ⳮ)

• Si les données reçues sont corrompues, il est possible que le câble que vous

utilisez et l’affectation des broches du signal différentiel soient incorrects.
Assurez-vous d’utiliser le câble correct.

Spécifications principales

INTERFACE

Standard: Conforme à EIA-422-B
Vitesse de transmission maximale: 115,2 kbps*
Plage de transmission maximale: 4.000 pieds (environ 1,2 km)*
Impédance d’entrée du récepteur: 100 Ω
*Varie en fonction de l’environnement de fonctionnement ou du type de

câble utilisé.

Vérification de l’état de la carte RS-422

1. Quand la carte RS-422 est installée, choisissez «Options» à partir

de l’écran de menus. «Carte RS-422» apparaît pour le réglage de
la carte optionnelle.

2. Choisissez «Carte RS-422» et l’état de la carte RS-422 est

affiché.

• Reportez-vous au mode d’emploi de votre projecteur Sharp pour plus de
détails.

6

RXDⳮ Données reçues (ⳮ)

7

RXDⳭ Données reçues (Ⳮ)

8

CTSⳮ Prêt à transmettre (ⳮ)

9

CTSⳭ Près à transmettre (Ⳮ)
