LCD Color TV Wall-Mount Bracket
Téléviseur couleur LCD et le support de montage au mur
Wandhalter für LCD-Farbfernsehgerät
Ménsula de montaje el TV color de cristal líquido en la pared
AN-37AG2
OPERATION MANUAL
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
MANUAL DE MANEJO
ESPAÑOL DEUTSCH FRANÇAIS ENGLISH
1
• Wir danken Ihnen für den Kauf eines SHARP-Produkts.
Bitte lesen Sie diese Bedienungsanleitung vor Gebrauch des Produkts sorgfältig durch. Schenken Sie dabei dem Abschnitt "Zur Gewährleistung von sicherem und korrektem Gebrauch" besondere Aufmerksamkeit. Bewahren Sie die Anleitung nach der Durchsicht an einem leicht zugänglichen Ort griffbereit auf.
Zur Gewährleistung von sicherem und korrektem Gebrauch
In dieser Bedienungsanleitung und am Produkt werden verschiedene Anzeigen und Aufkleber verwendet, um sicheren Gebrauch zu gewährleisten. Eine Missachtung dieser Anzeigen und Aufkleber sowie unsachgemäßer Gebrauch des Produkts können die nachstehend klassifizierten Gefahren mit sich bringen. Bitte lesen Sie die folgenden Angaben zu den Warnsymbolen durch, bevor Sie den Rest dieses Abschnitts lesen, und halten Sie sich unbedingt an alle Anweisungen.
Warnung: Eine Missachtung dieser Anweisungen kann Tod oder schwere Verletzungen zur Folge haben.
Vorsicht: Eine Missachtung dieser Anweisungen kann Verletzungen oder Sachbeschädigung zur Folge haben.
Bedeutung des Symbols Das Symbol |
kennzeichnet eine verbotene Handlung. |
Spezielle Sicherheitsvorschriften
Warnung
•Befolgen Sie die Anweisungen in dieser Anleitung bezüglich der Installationsmethode und der Ausrichtung des Wandhalters. Eine Missachtung dieser Anweisungen kann Verletzungen oder Sachbeschädigung durch herunterfallende Teile zur Folge haben.
•Da die Installationsarbeit große Genauigkeit erfordert, sollten Sie sie von Ihrem Händler oder einem qualifizierten Handwerker ausführen lassen.
•Achten Sie während der Installation darauf, dass Sie sich nicht die Finger am Wandbeschlag usw. klemmen.
•Vergewissern Sie sich, dass die Wand stabil genug ist, um das Gewicht des Fernsehgerätes zu tragen. (Befestigen Sie die Beschläge am Verstärkungsmaterial in der Wand.)
•Setzen Sie die Beschläge keiner zusätzlichen Belastung aus. Anderenfalls könnte das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.
•Unterlassen Sie eine Modifizierung oder Änderung der Installationsteile. Anderenfalls könnte das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.
Vorsicht
Wählen Sie einen Installationsort mit niedriger |
Wählen Sie einen gut belüfteten Installationsort |
|
Luftfeuchtigkeit und geringer Staubkonzentration |
||
|
||
• Installieren Sie das LCD-Farbfernsehgerät nicht |
• Achten Sie darauf, dass die Luftzirkulationsöffnungen |
|
an einem Ort, der hoher Luftfeuchtigkeit und |
im Gehäuse des LCD-Farbfernsehgerätes nicht |
|
starkem Staubniederschlag ausgesetzt ist. |
blockiert werden. Anderenfalls kann es zu einem |
|
Anderenfalls kann es zu einem Brand oder |
Wärmestau im Inneren des Gehäuses und einem |
|
elektrischen Schlag kommen. |
daraus resultierenden Brand kommen. |
|
• Setzen Sie das LCD-Farbfernsehgerät nicht den |
||
• Installieren Sie das LCD-Farbfernsehgerät nicht |
||
folgenden Einflüssen aus. |
||
an einem Ort, wo es mit öligem Rauch oder |
||
Installieren Sie das LCD-Farbfernsehgerät nicht an |
||
Dampf in Berührung kommt, wie z.B. in der |
||
einem schlecht belüfteten Ort, wie z.B. in einem |
||
Nähe eines Küchenherds oder Luftbefeuchters. |
||
Wandschrank oder Bücherregal. Legen Sie keine |
||
Anderenfalls kann es zu einem Brand oder |
||
Decke usw. auf das installierte LCD- |
||
elektrischen Schlag kommen. |
||
Farbfernsehgerät. |
||
|
||
|
|
DEUTSCH
D-1
Bitte Folgendes unbedingt beachten.
Da die Installation des LCD-Farbfernsehgerätes spezielle Fertigkeiten erfordert, sollten Sie sie von einem Handwerker ausführen lassen, der auf solche Arbeiten spezialisiert ist. Der Kunde sollte von einem Installationsversuch des Fernsehgerätes Abstand nehmen. Sharp übernimmt keine Haftung für Unfälle, Sachschäden oder Verletzungen, die auf unsachgemäße Installation zurückzuführen sind.
An den Handwerker
•Um die Sicherheit des Kunden zu gewährleisten, muss bei der Installation darauf geachtet werden, dass die Wand stabil genug ist, um das Gewicht des LCDFarbfernsehgerätes und des Wandhalters zu tragen.
•Führen Sie die Arbeit mit zwei oder mehr Personen aus.
•Die Befestigungsschrauben für den Wandhalter sind nicht im Lieferumfang enthalten. Besorgen Sie sich für das Wandmaterial geeignete Schrauben im Fachhandel.
Maßzeichnungen
Basishalter
40 |
30 |
|
|
|
24 |
286,5 |
228 |
|
110 |
265
70 70
A
B
215
160
290
10 |
18 9 |
9 |
75 |
55 |
|
55 |
55 |
55 |
|
55 |
(410) |
55 |
|
55 |
|
55 |
|
15 |
|
2 17
Wandhalter
4- ø6,5
200
1125
100 100
50 50
|
4- ø4,5 |
|
100 |
|
333 |
2- ø15 |
93,5 |
|
|
|
25 |
148 |
4- ø4,5 |
20 20
17 |
28 |
160 |
|
215 |
|
25 |
|
|
|
15 |
|
|
|
4 |
|
|
|
24 |
55 |
68 |
81 |
ø6,3 |
|
||
183 |
220 |
333 |
ø6,2 |
R10 |
|
22 |
|
2 |
|
15 |
Einheit: mm
D-2

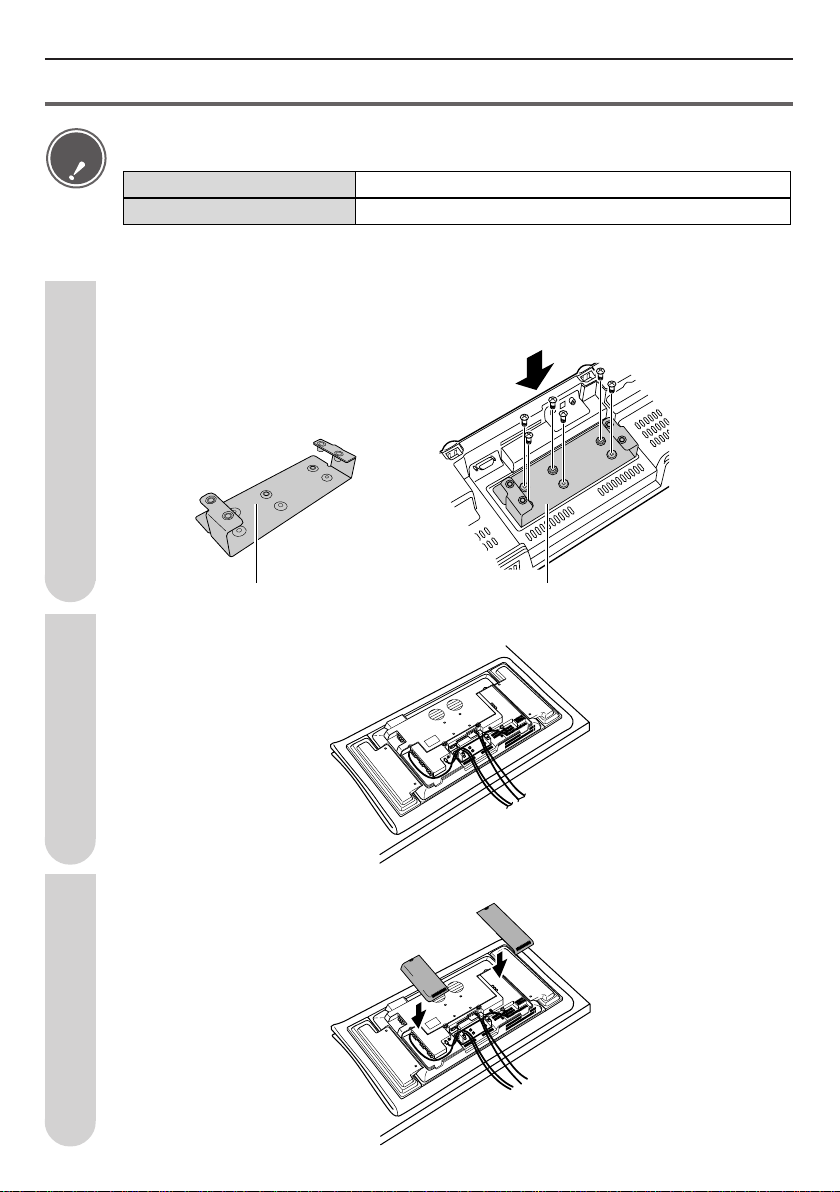

Lieferumfang
Basishalter: 1 |
Montagebügel |
Montagebügel |
Wandhalter: 1 |
|
(51 mm Höhe): 1 (BV) |
(41 mm Höhe): 1 (HV) |
|
|
|
* Zur Montage des |
|
|
Neigungseinstellarme: 2 |
Fernsehgerätemodells |
|
||
|
|
30V |
|
|
|
|
* Fertige Montage für |
|
|
Schrauben |
Vertikalinstallation |
|
||
|
|
|
||
|
Für Adaptermontage Für Fernsehgerätemontage A B |
|||
Bedienungsanleitung |
|
|
|
|
(Vorliegende Anleitung) M5 Länge: |
|
|
|
|
8 mm |
M6 Länge: |
M4 Länge: |
A M6 Länge: |
B M6 Länge: |
(2 Schrauben) |
15 mm |
12 mm |
30 mm |
12 mm |
|
(2 Schrauben) |
(4 Schrauben) |
(4 Schrauben) |
(4 Schrauben) |
*Die Schraubenbezeichnung M5 bedeutet, dass der Gewindedurchmesser 5 mm beträgt.
*Bewahren Sie bitte auch die unbenutzten Schrauben auf.
Bitte auch die folgenden Teile verwenden
•Wandmontageschrauben (im Handel erhältlich): 16 bis 20
Bitte wenden Sie sich zur Installation des Fernsehgerätes an Ihren Händler oder einen qualifizierten Handwerker.
•Ein Senkblei (Metallring) usw. an einer Schnur
•Eine Reißzwecke • Kissen, weiches Tuch usw. • Werkzeug (Kreuzschlitzschraubenzieher)

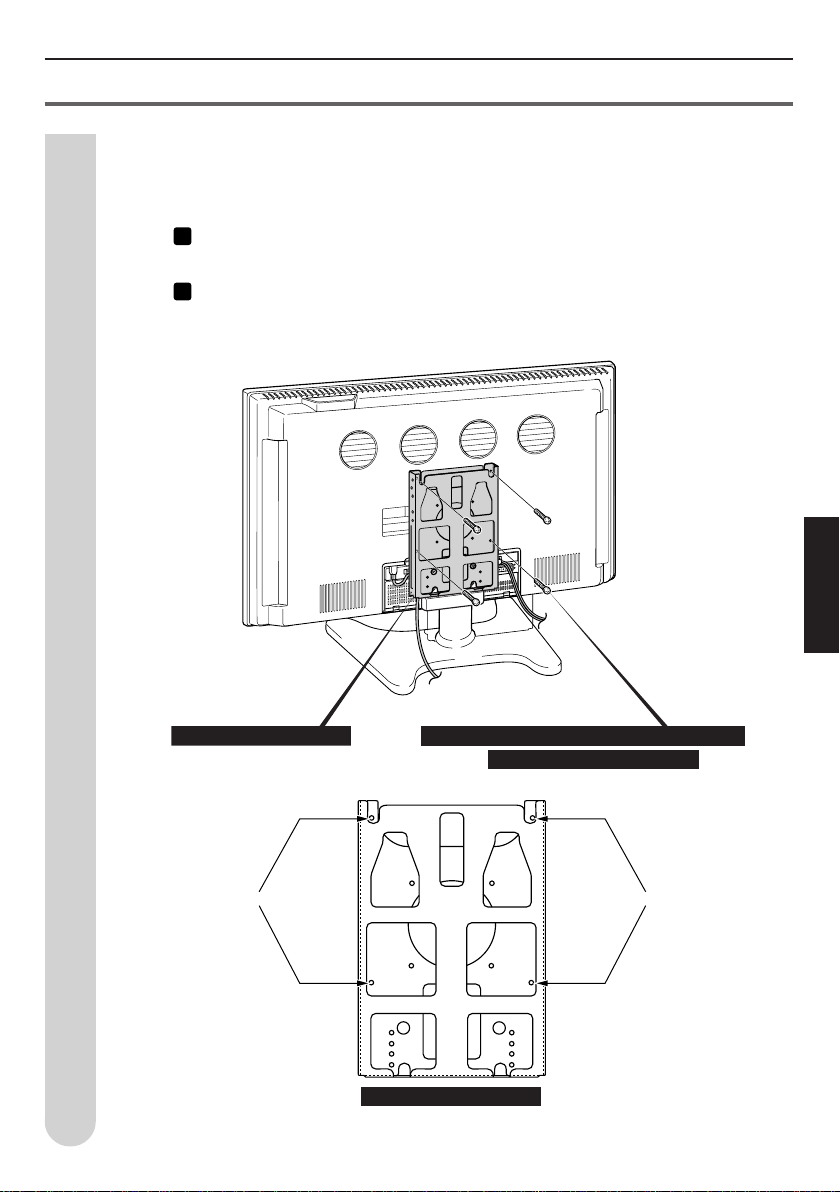

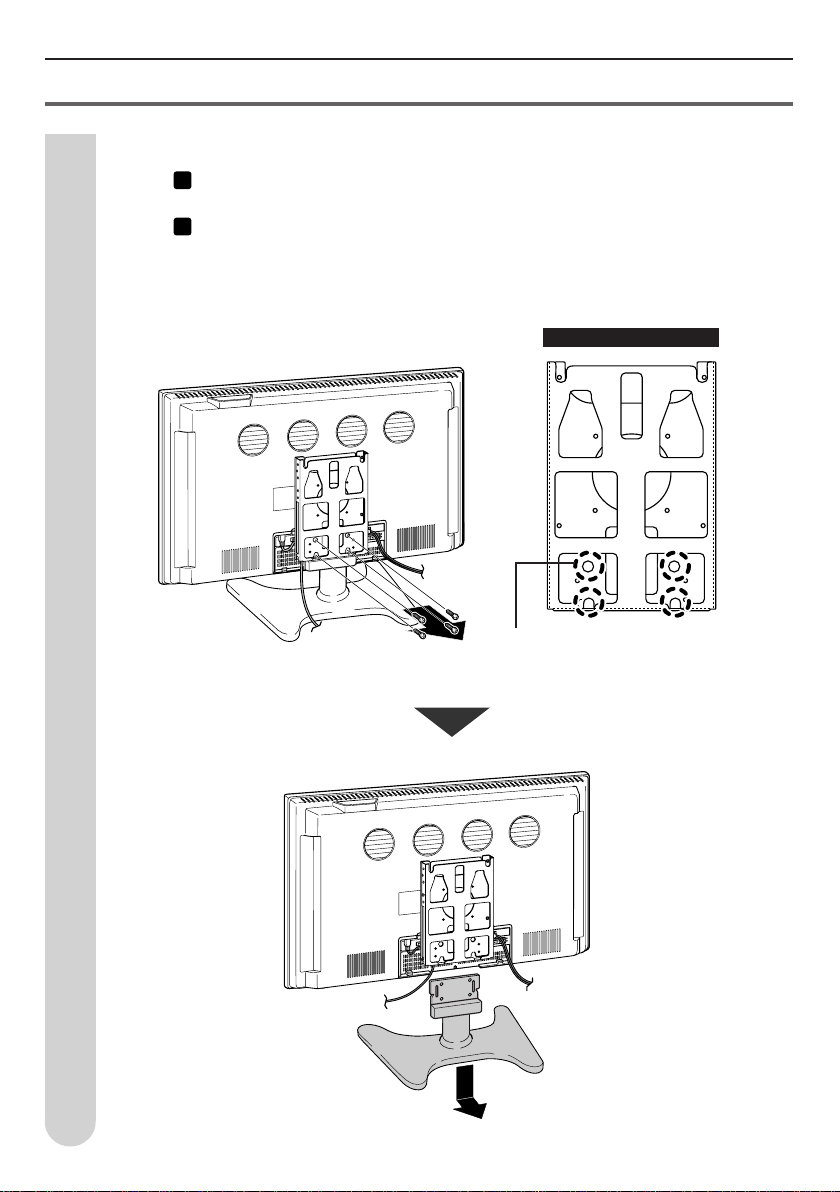

Installationsort
•LCD-Farbfernsehgeräte haben einen begrenzten Betrachtungsbereich (Bereich, in dem das Bild korrekt wiedergegeben wird). Die beste Betrachtungsposition ist direkt vor dem Bildschirm. Legen Sie den Installationsort des Fernsehgerätes fest, nachdem Sie Betrachtungshaltung, Sichtlinie sowie optische und akustische Entfernung in Erwägung gezogen haben.
• Sharp übernimmt keine Haftung für Schäden usw., die durch Herunterfallen des LCD- Vorsicht Farbfernsehgerätes wegen unzureichender Installationsfestigkeit oder unsachgemäßer
Installation verursacht werden.
Gewichttabelle (Einheit: kg)
Bestimm- |
Geeignetes |
Gerät |
Beschlag |
Gesamtgewicht |
|
ungsmarkt |
Modell |
(ohne Ständer) |
|||
|
|
||||
|
LC-30AD1 |
ca. 17,6 |
ca. 3,2 |
ca. 20,8 |
|
|
LC-30AD2 |
ca. 18,0 |
ca. 3,2 |
ca. 21,2 |
|
|
LC-37AD1 |
ca. 20,0 |
ca. 3,2 |
ca. 23,2 |
|
Japan |
LC-37AD2 |
ca. 20,0 |
ca. 3,2 |
ca. 23,2 |
|
LC-37BD5 |
ca. 20,0 |
ca. 3,2 |
ca. 23,2 |
||
|
|||||
|
LC-30BV3 |
ca. 17,9 |
ca. 3,2 |
ca. 21,1 |
|
|
LC-30BV5 |
ca. 17,5 |
ca. 3,2 |
ca. 20,7 |
|
|
LC-30HV3 |
ca. 16,9 |
ca. 3,2 |
ca. 20,1 |
Bestimm- |
Geeignetes |
Gerät |
Beschlag |
Gesamtgewicht |
|
ungsmarkt |
Modell |
(ohne Ständer) |
|||
|
|
||||
|
LC-30HV2 |
ca. 15,2 |
ca. 3,2 |
ca. 18,4 |
|
|
LC-30HV4 |
ca. 15,7 |
ca. 3,2 |
ca. 18,9 |
|
|
LC-37HV4 |
ca. 20,0 |
ca. 3,2 |
ca. 23,2 |
|
Andere |
LC-30HV6 |
ca. 16,1 |
ca. 3,2 |
ca. 19,3 |
|
LC-30AA1 |
ca. 16,1 |
ca. 3,2 |
ca. 19,3 |
||
|
|||||
|
LC-30AD1 |
ca. 16,1 |
ca. 3,2 |
ca. 19,3 |
|
|
LC-37HV6 |
ca. 20,4 |
ca. 3,2 |
ca. 23,6 |
|
|
LC-37AA1 |
ca. 20,4 |
ca. 3,2 |
ca. 23,6 |
|
|
LC-37AD1 |
ca. 20,4 |
ca. 3,2 |
ca. 23,6 |
DEUTSCH
D-3
