Sharp 14R2F, 21R2F User Manual

Download

Table des matieres

Page

Precautions de securite........................................ Ï 1

Accessoires ........................................................... Ï 3

Raccordement de l’antenne ................................. Ï 3

Prise Casque......................................................... Ï 3

Emplacement des commandes............................ Ï 4

Fonctionnement de base ...................................... Ï 6

Sélection de la langue d’affichage des

réglages ........................................................... Ï 8

Préréglage des canaux ........................................ Ï 8

• Préréglage automatique intégral des canaux (AUTOMATIQUE)

• Préréglage manuel des canaux (MANUEL)

Réglage précis ...................................................... Ï10

Retour au canal précédent................................... Ï10

Saut des canaux ................................................... Ï 11

Réglage de l’image .............................................. Ï 12

Minuteries ............................................................. Ï 13

• Minuterie de rappel

• Minuterie de mise hors tension automatique

• Minuterie de mise sous tension automatique

Systemés de diffusion des couleurs

et du son ......................................................... Ï 16

Réglage de la fonction......................................... Ï 17

• Fond bleu

• Temper. Blanc

• u Sourdine

• ∫ Appel

• TV/VIDEO

Raccordement a d’autres appareils vidéo.......... Ï 20

Guide dé depannage ........................................... Ï 21

Fiche technique.................................................... Ï 22

Page

Cher client de Sharp

Nous vous remercions d’avoir porté votre choix sur un Téléviseur Couleur SHARP. Pour préserver son bon fonctionnement, lisez attentivement ce manuel. Rangez-le ensuite en lieu sûr afin de pouvoir le consulter ultérieurement.

Precautions de securite

Ne pas placer le téléviseur dans un endroit particulièrement humide pour éviter les incendies et les risques d’électrocution.

Ne pas recouvrir les ouies de ventilation à l’arrière du téléviseur sous risque de provoquer un incendie ou de graves incidents. Prévoir un espace suffisant entre le téléviseur pour assurer une bonne ventilation. Ne placez pas cet appareil dans un endroit renfermé, tel qu’une bibliothèque ou une armoire encastrée.

Eviter d’exposer le téléviseur au soleil et l’éloigner des sources de chaleur car des températures élevées risquent d’endommager le coffret, le tube cathodique et les composants électroniques de l’appareil.

Ne jamais insérer ou laisser tomber des objets métalliques ou inflammables dans les ouies de ventilation du téléviseur car ceci risque de provoquer un incendie, une électrocution ou une panne de courant. Ne pas placer de vases ou de récipient contenant de l’eau sur le téléviseur car tout liquide renversé peut gravement endommager le téléviseur.

Ne pas placer ce téléviseur sur une table, un support ou un chariot instable car, en tombant, il pourrait provoquer de sérieuses blessures à des personnes et subir luimême de graves dégâts. Utiliser uniquement un chariot ou un support recommandé par le fabricant ou vendu avec le téléviseur.

Ï 1

Precautions de securite (suite)

Un téléviseur placé sur un chariot doit être déplacé avec prudence. Des arrêts brusques, une force excessive ou une surface irrégulière peuvent faire que le téléviseur et le chariot se renversent.

Placez le téléviseur sur un support, une table ou un chariot stable, qui soit plus grand que le téléviseur lui-même. Si le téléviseur est placé sur un support, une table ou un chariot plus petit ou instable, cela pourrait causer des déformations au coffre du téléviseur. Ne mettez ni n‘intercalez rien entre le téléviseur et le support, la table ou le chariot.

Une installation sur paroi ou sur étagère doit respecter les instructions du fabricant et utiliser un kit de montage approuvé par le fabricant.

Pour écarter tout risque d’électrocution, évitez d’endommager le cordon d’alimentation en le pliant ou en le tordant, ou encore en posant dessus des objets lourds. Ne le placez pas non plus sous le téléviseur. Si le cordon d’alimentation est endommagé, débranchez-le immédiatement de la prise murale et faites appel à votre revendeur pour le dépannage.

FRANÇAIS

Ne jamais retirer la partie arrière du coffret car certaines des pièces internes du téléviseur sont sous haute tension.

Débrancher immédiatement le téléviseur de la prise murale si l’appareil émet un bruit inhabituel, dégage de la fumée ou une odeur anormale, puis appelez notre centre de service pour le dépannage.

Pour éviter des incendies, ne mettre jamais des bougies ou des flammes libres sur ou prés de l’appareil téléviseur.

Pour éviter des dangers d’incendie ou décharge électrique, ne pas exposer cet appareil a du égouttement ou aspersion. Aucun objet plain de liquide, telle un vase, doit être mis sur cet appareil.

Ï 2

Accessoires

Lors du déballage, assurez-vous que les accessoires ci-dessous sont contenus dans le carton:

TV/VIDEO

TIMERFUNCTION


NORMAL

SYSTEM

Antenne droite (dipôle) avec ruban d’alimentation

Convertisseur d’impédance 300 - 75

Télécommande

Piles sèches AA

(Seulement pour 14R2F)

Raccordement de l’antenne

• Les types de raccordements normalement utilisés pour le câble coaxiaul sont brièvement décrits ci-dessous:

(1) Si votre antenne extérieure nécessite un câble coaxial 75

ohm, changez pour une fiche standard DIN45325 (comme montré sur la droite) et insérez-la dans la connexion d’antenne au dos du poste de télévision.

(2) Si votre antenne extérieure nécessite une ligne plate

double d’alimentation 300 ohm, changez pour un transformateur d’adaptation d’impédance de 300 ohm à 75 ohm et branchez-le dans la connexion d’antenne au dos du poste de télévision.

• Connecter l’antenne droite

AUDIO

VIDEO

Antenne-tige Alimentation

(14R2F)

Transformateur d’adaptation d’impédance

Plaque de branchement

Connexion d’antenne

AV-IN

OUT

(1) Insérer la tige de l’antenne dans la plaque de

branchement jusqu'à l’emboîtement défini par un “clic”.

(2) Raccorder le câble d’alimentation et le

transformateur d’adaptation d’impédance.

(3) Brancher le transformateur d’adaptation

d’impédance dans la connexion d’antenne au dos du poste de télévision.

• L’antenne et le convertisseur d’impédance sont seulement fournis avec les Modèles 14R2F.

Câble coaxial de 75 ohms (câble rond)

Ligne plate double d’alimentation 300 ohm

• Débranchez le cordon d’alimentation de la prise électrique avant de connecter l’antenne à l’arrière du téléviseur.

• Si vous utilisez une antenne en tige, pendant que le signal de la station de télévision est faible ou n’est pas clair, il

se peut que l’image ne s’affiche pas clairement ou convenablement. Dans ce cas, nous recommandons que vous utilisiez une antenne extérieure.

Prise Casque

Introduisez la fiche des écouteurs dans la prise pour écouter le son à l’aide d’écouteurs.

• Le son des haut – parleurs est alors coupé.

• Sélectionnez un niveau de volume qui ne risque pas d’altérer vos capacités auditives.

• Pour éviter d’altérer vos capacités auditives, ne coiffez pas le casque avant d’avoir branché sa fiche sur la prise casque et d’avoir mis l’appareil sous tension.

• Retirez le casque de votre tête avant de débrancher sa fiche et de mettre l’appareil hors tension.

• L’impédance correcte du casque est de 32 ohms.

• Lorsque vous n’utilisez pas le casque, débranchez sa fiche de la prise casque.

Ï 3

Emplacement des commandes

Télécommande

Emetteur/Récepteur à infrarouge

• Dirigez-le vers le capteur d’infrarouge du téléviseur.

TV/VIDEO

TIMERFUNCTION

SYSTEM


NORMAL

Touche D’ATTENTE/ALIMENTATION (ø)

! @ Touche de RETOUR AU CANAL PRECEDENT (z)

• Revient au canal précédemment regardé.

# Touche de VOLUME HAUT ( ) ou BAS ( )

• Permet de régler le volume.

• Ces touches servent aussi à contrôler la FONCTION, MINUTERIE, L’IMAGE, SYSTÈME COULEUR et

SYSTÈME SON.

$ Touche de TIMER (MINUTERIE)

(

• Permet de régler la minuterie de rappel, la minuterie de mise hors tension et la minuterie de marche.

% Touche de FUNCTION (FONCTION)

• Chaque appui de la touche FUNCTION (FONCTION) permet de changer de mode dans l’ordre suivant :

FIN SAUT TEMPER. BLANC

FOND BLEULANGUEECRAN NORMAL

FRANÇAIS

^ Touche de SYSTEM (SYSTÈME)

• Permet de sélectionner SYSTÈME COULEUR et

) Q W

SYSTÈME SON.

& Touche de NORMAL (NORMAL)

• Réinitialise tous les réglages

* Touche de Sélecteur TV/VIDEO (TÉLÉVISEUR/

VIDÉO)

( Touches de SÉLECTION DES CANAUX

(Touches

)

Touche de CANAL HAUT (CH∑) ou BAS (CH≈)

• Permettent de sélectionner le CANAL.

• Ces touches permettent également de contrôler les éléments suivants: LANGUE D'AFFICHAGE.

- 9, 0 et )

Q Touche de SOURDINE (u)

• Une poussée → Le son est coupé.

• Nouvelle poussée → Le son est rétablit au niveau antérieur.

W Touche de PICTURE (L’IMAGE)

• Permet de régler les éléments suivants: IMAGE.

E Touche D’APPEL (∫)

• Affiche les réglages du canal et de la minuterie.

Ë Mise en place des piles dans la télécommande

Avant la première mise en service du téléviseur, installez les piles dans la télécommande.

Mise en place des piles

Soulever

! En plaçant un ongle dans la fente du couvercle arrière,

relevez celui-ci comme indiqué par la flèche.

@ Installez deux piles (format “AA”) en faisant correspondre les

bornes j/k des piles avec les marques j/k dans le logement.

# Replacez le couvercle du logement.

• Retirez les piles quand elles sont épuisées ou si vous prévoyez de ne pas utiliser l’appareil pendant longtemps.

• N’utilisez pas en même temps des piles neuves et usagées.

• Une installation incorrecte des piles peut endommager la télécommande.

Ï 4

Emplacement des commandes (suite)

Avant du téléviseur

Interrupteur

(D’ALIMENTATION)

Ce mode d’emploi est destiné aux modèles 14R2F et 21R2F. Les illustrations présentent le modèle 21R2F.

Ï POWER

Témoin D’ALIMENTATION

Capteur d’infrarouge

Touche de PICTURE/PRESET (L’IMAGE/ PRÉRÉGLAGE)

Borne D’ENTRÉE AUDIO (AV-IN)

Borne D’ENTRÉE VIDÉO (AV-IN)

Touche de CANAL HAUT (CH BAS (CH≈)

Touche de VOLUME HAUT ( (Elles servent aussi pour le PRÉRÉGLAGE.)

Prise CASQUE

∑) ou

) ou BAS ( )

Ï 5

Fonctionnement de base

Interrupteur

(D’ALIMENTATION)

Ï POWER

Témoin D’ALIMENTATION

(1) Mettez le téléviseur sous tension

(Téléviseur)

Témoin D’ALIMENTATION

Appuyez sur la l’interrupteur

Ï POWER (D’ALIMENTATION) du téléviseur pour le mettre sous tension.

Mode Marche du téléviseur : Le témoin D’ALIMENTATION brille avec intensité

Mode Attente du téléviseur : Le témoin D’ALIMENTATION brille faiblement

Touche

D’ATTENTE/ ALIMENTATION

(ø)

Touche de CANAL HAUT (CH ∑) ou BAS (CH ≈)

Touche de VOLUME HAUT ( ou BAS ( )

TV/VIDEO

TIMERFUNCTION

SYSTEM


NORMAL

FRANÇAIS

)

(Affichage des réglages)

PAL B/G

@ Appuyez sur la touche

TV/VIDEO

D’ATTENTE/ALIMENTATION

(ø) de la télécommande ou sur la touche de CANAL HAUT

∑) ou BAS (CH≈) du

(CH téléviseur. Le témoin D’ALIMENTATION ne brille plus faiblement, mais avec intensité et une image apparaît à l’écran.

• En raison des réglages d’origine, le téléviseur s’allume la première fois que vous appuyez sur l’interrupteur

Ï POWER (D’ALIMENTATION), une image apparaît et le témoin D’ALIMENTATION brille avec intensité.

• La touche D’ATTENTE/ALIMENTATION (ø) de la télécommande vous permet de passer du mode Marche au

Mode Attente lorsque le téléviseur est sous tension.

• Par mesure de sécurité si vous partez en voyage ou si vous comptez vous absenter pendant longtemps, mettez

l’appareil hors tension en appuyant sur la l’interrupteur Ï POWER (D’ALIMENTATION) du téléviseur et débranchez le cordon d’alimentation de la prise mutàle.

Ï 6

Fonctionnement de base (suite)

PAL

B/G

1–

––

PAL

B/G

(2) Sélection des canaux

Sélection des canaux à l’aide la touche de CANAL HAUT (CH∑) ou BAS (CH≈) de la télécommande

Appuyez sur la touche de CANAL HAUT (CH∑). Les canaux changent dans l’ordre suivant:

1 → 2 → 3 → … → 98 → 99 → 0 → 1 → 2 → 3 → …

Appuyez sur la touche de CANAL BAS (CH

3 → 2 → 1 → 0 → 99 → 98 → … → 3 → 2 → 1 → …

• Il n’est pas possible de sélectionner les canaux que vous avez choisi d’ignorer à l’aide de la fonction SAUT. (Pour plus d’informations sur la manière de saut des canaux, reportez-vous à la page 11.)

• Lors de la sélection des canaux à l’aide la touche de CANAL HAUT (CH AV est positionné de la manière suivante: Canal Haut: 1 → 2 → 3 → … → 98 → 99 → AV → 0 → 1 → 2 → 3 → … Canal Bas: 3 → 2 → 1 → 0 → AV → 99 → 98 → … → 3 → 2 → 1 → …

Changement des canaux par les touches de sélection de la télécommande

• Vu l’augmentation considérable du nombre de canaux télévisés disponibles, ce téléviseur vous permet de sélectionner jusqu’à 100 chaînes (Canaux 0 à 99). Observez la procédure ci-dessous pour sélectionner les canaux à un ou à deux chiffres.

≈). Les canaux changent dans l’ordre suivant:

∑) ou BAS (CH≈) du téléviseur, le mode

Pour sélectionner un canal à un chiffre, (le canal 5 par exemple):

(1) Appuyez sur la touche

(2) Si “5-” apparaît à l’écran sans que

l’image change, appuyez sur la touche

pour passer au mode de sélection d’un canal à un chiffre et appuyez de nouveau sur la touche 5.

(3) Réglage du volume

TIMERFUNCTION PICTURE

(Téléviseur)

Pour sélectionner un canal à deux chiffres, (le canal 15 par exemple):

(1) Appuyez sur la touche

pour passer en mode de sélection d’un canal à deux chiffres.

(2) Appuyez sur la touche (3) Appuyez sur la touche

• Si vous entrez d’abord un 0 dans ce mode, vous pouvez sélectionner les présélections à un seul chiffre, par exemple 07.

• Procédez à cette opération en 6 secondes maximum, car sinon la sélection n’est pas validée.

Appuyez sur la touche de VOLUME HAUT (

) ou BAS ( ) pour régler le

volume. Le niveau du volume est indiqué par

le nombre de blocs ovales “

”

L’affichage de ces ovales à l’écran disparaît après environ 3 secondes lorsque le réglage du volume est terminé.

Ï 7

Sélection de la langue d’affichage des réglages

Sélection de la langue d’affichage des menus à l’écran

!,#

• Si aucune touche n’est enfoncée pendant 6 secondes environ, le réglage du mode prend automatiquement fin et le téléviseur revient en mode normal.

SYSTEM

TIMERFUNCTION

NORMAL


! Appuyez 5 fois sur la touche de

FUNCTION (FONCTION).

@ Appuyez sur la touche de

CANAL HAUT (CH

≈) pour déplacer le repère

(CH : jusqu’à la langue choisie, “ANGLAIS”, “CHINOIS”, “FRANCAIS”,“RUSSE”, “MALAISIE”, ou “ARABE”.

∑) ou BAS

# Appuyez de nouveau sur la

touche de FUNCTION (FONCTION). L’affichage des réglages disparaît.

Préréglage des canaux

FRANÇAIS

Préréglage automatique intégral des canaux (AUTOMATIQUE):

Syntonisation et préréglage automatiques des stations de télévision.

(Téléviseur)

! Appuyez sur la touche de

PICTURE (PRESET-

) [L’IMAGE (PRÉRÉGLAGEsur le poste de télévision pendant plus de 2 secondes, pour se placer dans le mode de présélection automatique de chaîne.

@ Appuyez sur la touche de

VOLUME HAUT (

) du téléviseur. Toutes les

( stations qui peuvent être captées dans votre région sont automatiquement préréglées et affectées aux canaux 1 à 99.

) ou BAS

# Le canal 1 apparaît à l’écran

lorsque le préréglage automatique intégral des canaux est terminée.

• Les canaux inutilisés sont automatiquement sautés.

)]

Systeme Son

PAL B/G

Ï 8

Préréglage des canaux (suite)

Préréglage manuel des canaux (MANUEL):

Affectation d’une station de télévision à un canal déterminé.

(Téléviseur)

!,@,^

TIMERFUNCTION

NORMAL

SYSTEM

TV/VIDEO


Appuyez sur la touche de PICTURE (PRESET- (PRÉRÉGLAGE-

) [L’IMAGE

)] sur le poste de télévision pendant plus de 2 secondes. L’écran de mode automatique (AUTO) apparait

Appuyez sur la touche de PICTURE (PRESET- (PRÉRÉGLAGE-

) [L’IMAGE

)] une nouvelle fois pour afficher l’écran de mode manuel (MANUAL).

Appuyez sur la touche de CANAL HAUT (CH

∑) ou BAS (CH≈) pour

choisir la position de canal à régler. (Sur l’illustration ci-contre, c’est le canal 5 qui a été sélectionné.)

Appuyez sur la touche de VOLUME HAUT (

) du téléviseur pour rechercher

(

) ou BAS

le canal que vous désirez prérégler sur cette position. La recherche commence et s’arrête dès qu’un signal télévisé est reçu.

• Cette étape ne peut être réalisée qu’en appuyant sur la touche de VOLUME HAUT (

) sur le poste de télévision.

(

Répétez les étapes 3 et 4

) ou BAS

ci-dessus pour prérégler les positions des canaux pour les autres chaînes, les canaux câblés, etc.

Une fois l’opération ci-dessus terminée, appuyez de nouveau sur la touche de PICTURE

(PRESET- (PRÉRÉGLAGE-

) [L’IMAGE

)] du téléviseur. Le téléviseur repasse en mode normal et le numéro du dernier canal préréglé apparaît dans le coin supérieur droit de l’écran.

Systeme Son

Numéro de la

position de canal

PAL B/G

•

Si des parasites sont audibles ou s’il n’y a pas de son, c’est peut-être parce que le SYSTÈME SON n’a pas été correctement réglé. En pareil cas, réinitialisez le SYSTÈME SON avec la touche de SYSTEM (SYSTÈME) de la télécommande.

• Si vous choisissez le préréglage manuel des canaux dans une région où le signal reçu est faible, ou de mauvaise qualité, il se peut que vous ne puissiez pas capter les stations souhaitées et passer directement à une autre station. Si c’est le cas, appuyez sur la touche de VOLUME HAUT ( ) ou BAS ( ) pour arrêter de force la recherche manuelle. Ajustez ensuite l’image jusqu’à obtenir une qualité optimale par REGLAGE PRECIS (voir page 10).

Ï 9

Réglage précis

Cette fonction vous permet de régler facilement et précisément le téléviseur afin d’améliorer la qualité de l’image et de la réception

! Appuyez 1 fois sur la touche de

FUNCTION (FONCTION).

@ Appuyez sur la touche de

VOLUME HAUT ( vers le haut la fréquence de réception du signal.

Appuyez sur la touche de VOLUME BAS ( vers le bas la fréquence de réception du signal.

• Combinez les deux opérations jusqu’à obtenir une image optimale.

) pour ajuster

# Appuyez 5 fois sur la touche de

FUNCTION (FONCTION). L’affichage des réglages disparaît.

!,#

SYSTEM

TIMERFUNCTION

NORMAL

TV/VIDEO


FRANÇAIS

• Pendant l’accord FIN, le numéro du canal passe du vert au jaune.

• Pour remettre un canal sur son réglage de fréquence initial, suivez la procédure de préréglage des canaux. (Reportez-vous à la page 9 “Préréglage manuel des canaux” pour les détails.)

• Si aucune touche n’est enfoncée pendant 6 secondes environ, le réglage du mode prend automatiquement fin et le téléviseur revient en mode normal.

Retour au canal précédent

z Retour au canal précédent:

Revient au canal précédent.

! Appuyez sur la touche de

SYSTEM

TIMERFUNCTION

NORMAL

TV/VIDEO


RETOUR AU CANAL PRÉCÉDENT (z). Le canal

précédemment regardé réapparaît à l’écran.

Exemple :

Si, après être passé du canal 5 au canal 7, vous appuyez sur la touche de RETOUR AU CANAL PRÉCÉDENT (z), vous revenez automatiquement au canal 5. Appuyez de nouveau sur la touche de RETOUR AU CANAL PRÉCÉDENT (z) pour revenir au canal 7.

Appuyez sur la touche 7

Appuyez sur la touche z

Ï 10

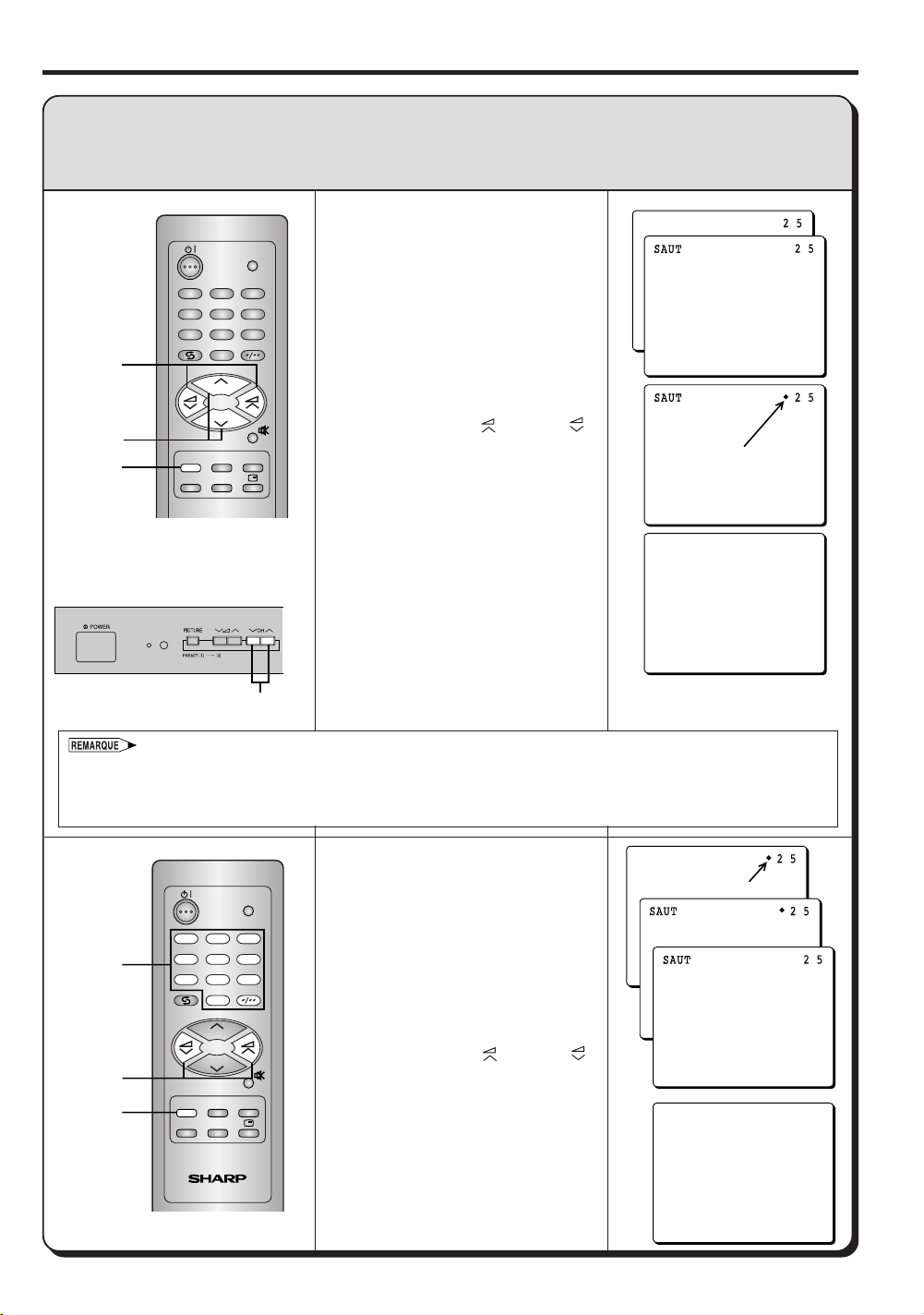

Saut des canaux

Cette fonction vous permet de sauter les canaux inoccupés ou ceux que vous ne regardez jamais, lorsque vous sélectionnez les canaux à l’aide des touches de sélection des CANAL HAUT ou BAS

H Réglage du saut

! Sélectionnez le canal à sauter à

l’aide de la touche de CANAL HAUT (CH

∑) ou BAS (CH≈)

de la télécommande ou du téléviseur.

@ Appuyez 2 fois sur la touche de

FUNCTION (FONCTION).

# Appuyez sur la touche de

VOLUME HAUT ( Le mode de SAUT est ainsi réglé

et le repère “ gauche du numéro du canal.

) ou BAS ( ).

◊” apparaît à

$ Appuyez 4 fois sur la touche de

FUNCTION (FONCTION). L’affichage des réglages disparaît.

Repère du mode SAUT

@,$

SYSTEM

TIMERFUNCTION

NORMAL

TV/VIDEO


(Téléviseur)

Exemple:

Lorsque vous appuyez sur la touche de CANAL HAUT

∑) ou BAS (CH≈), le

(CH canal 25 est sauté, comme indiqué ci-dessous :

Canal Haut: …→ 23 → 24 → 26 →… Canal Bas: …→ 27 → 26 →24→ …

• Si un canal qui a été SAUTÉ est sélectionné à l’aide des touches de SÉLECTION DES CANAUX de la

télécommande, le repère “◊” apparaît à gauche du numéro du canal.

• Si aucune touche n’est enfoncée pendant 6 secondes environ, le réglage du mode prend automatiquement fin et le téléviseur revient en mode normal.

H Annulation du saut

Repère du mode SAUT

@,$

SYSTEM

TV/VIDEO

! A l’aide des touches de

SÉLECTION DES CANAUX de

TIMERFUNCTION


NORMAL

la télécommande, sélectionnez le canal qui a été sauté.

@ Appuyez 2 fois sur la touche de

FUNCTION (FONCTION).

# Appuyez sur la touche de

VOLUME HAUT ( Le repère “

◊” affiché à gauche

du numéro du canal disparaît et le mode de SAUT est annulé.

) ou BAS ( ).

$ Appuyez 4 fois sur la touche de

FUNCTION (FONCTION).

L’affichage des réglages disparaît.

Ï 11

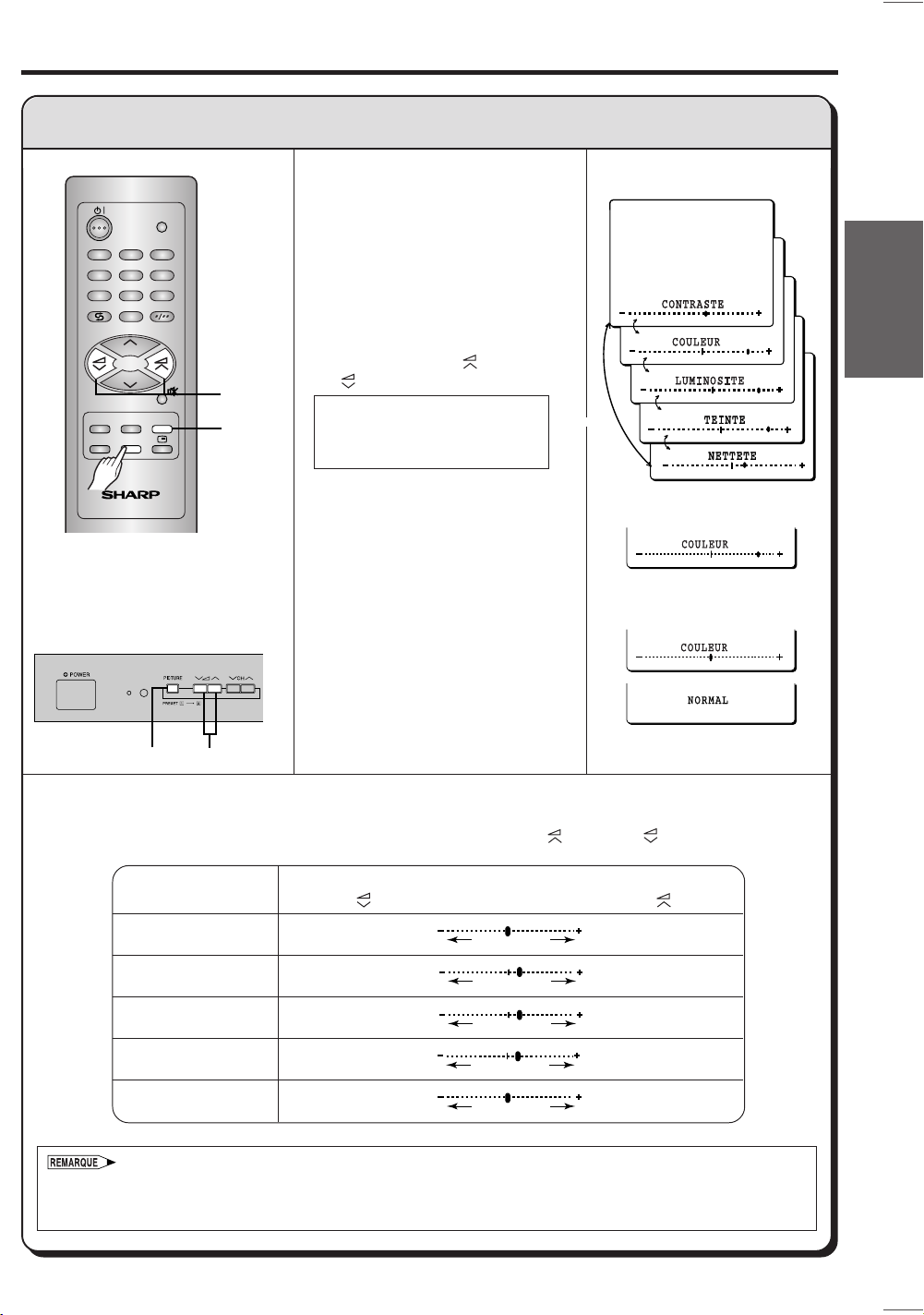

Réglage de l’image

TV/VIDEO

TIMERFUNCTION

SYSTEM


NORMAL

!,@

! Appuyez sur la touche de

PICTURE (L’IMAGE) jusqu’à ce que vous atteigniez le mode de réglage de l’image.

@ Chaque fois que vous appuyez

sur la touche de PICTURE (L’IMAGE), le mode change comme montré sur la droite.

# Réglez à l’aide de la touche de

VOLUME HAUT (

(

La rubrique TEINTE est seulement affichée pour les signaux NTSC, mais pas pour les signaux PAL ou SECAM.

) ou BAS

←←

←

←←

FRANÇAIS

(NORMAL) est enfoncée alors que la sélection de L’IMAGE est

(Exemple)

affichée à l’écran, seul le mode sélectionné à l’écran retrouve

• Lorsque la touche de NORMAL

(Téléviseur)

ses paramètres standard (réglage d’usine).

• Lorsque la touche de NORMAL (NORMAL) est enfoncée en

Appuyez sur la touche de

NORMAL (NORMAL)

MODE NORMAL, les sélections IMAGE retrouvent leurs paramètres standard (réglage d’usine).

#!,@

H Ecran du menu IMAGE

Le tableau suivant énumère les réglages repris dans l’écran du mode IMAGE ainsi que la manière dont ils sont modifiés lorsque vous appuyez sur la touche de VOLUME HAUT (

Rubrique sélectionée

Appuyez sur la touche (

)

) ou BAS ( ).

Appuyez sur la touche (

)

CONTRASTE Pour diminuer Pour augmenter

le contraste le contraste

COULEUR Pour des couleurs Pour des couleurs

moins intenses plus intenses

LUMINOSITE Pour diminuer Pour augmenter

la luminosité la luminosité

TEINTE Pour des teintes Pour des teintes

plus rouges plus vertes

NETTETE Pour diminuer Pour augmenter

la netteté la netteté

• TEINTE ne peut être sélectionnée et réglée que pour les émissions NTSC. (AV seulement)

• Si aucune touche n’est enfoncée pendant 6 secondes environ, le réglage du mode prend automatiquement fin et le téléviseur revient en mode normal.

Ï 12

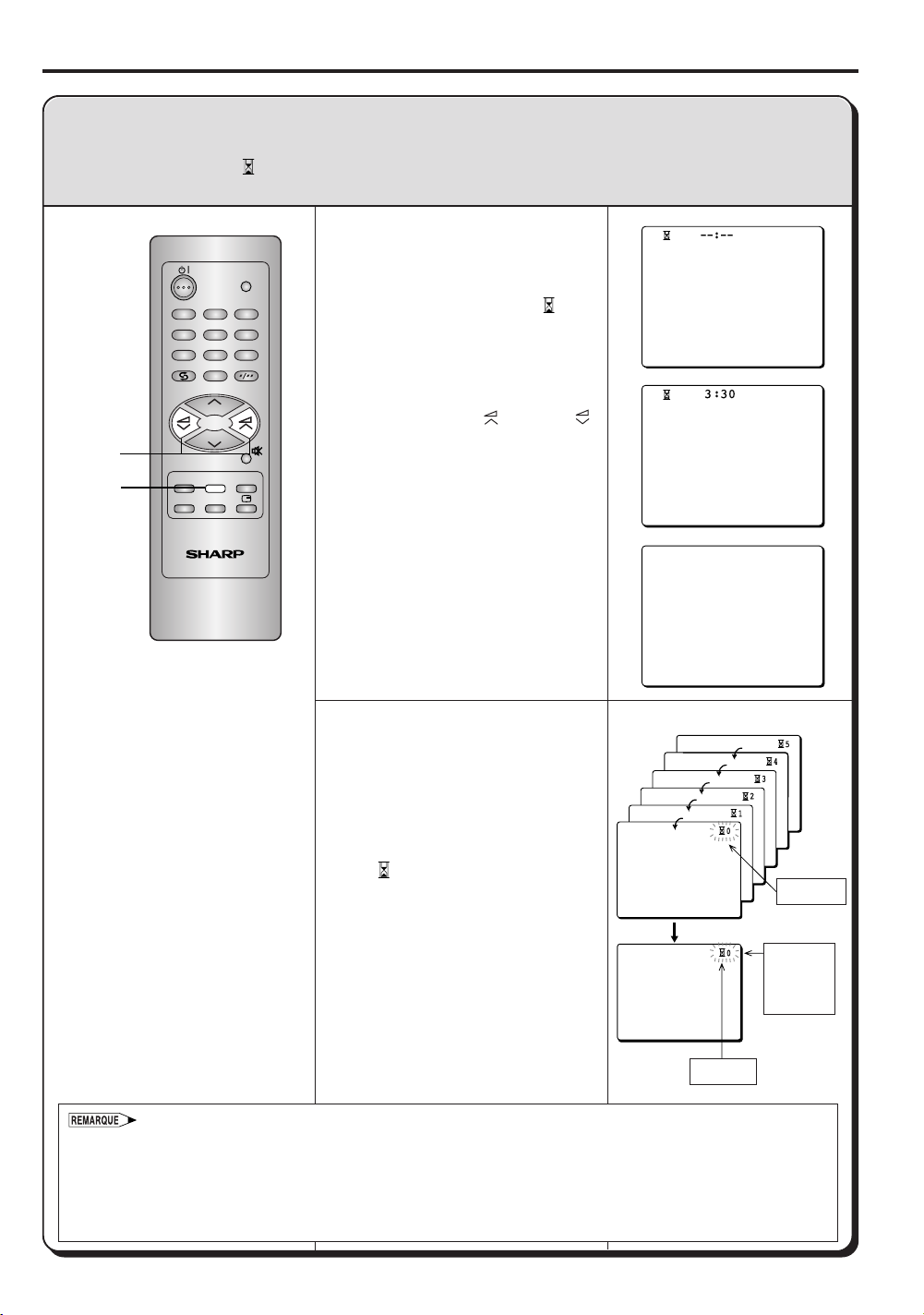

Minuteries

Minuterie de rappel:

Cette fonction vous permet de savoir qu’un laps de temps déterminé s’est écoulé en affichant un sablier “ ” à l’écran. Cette possibilité est très intéressante si vous souhaitez regarder la télévision pendant la durée de cuisson d’un aliment, par exemple.

H Réglage de la minuterie de

rappel

! Appuyez sur la touche de TIMER

(MINUTERIE). Le repère “ apparaît.

”

@ Appuyez sur la touche de

VOLUME HAUT ( pour programmer la durée de la minuterie. (La durée maximale peut être de 12 heures et 50 minutes.) La minuterie commence alors automatiquement le décompte du temps qui passe.

) ou BAS ( )

!,#

SYSTEM

TIMERFUNCTION

NORMAL

TV/VIDEO


# Lorsque vous avez terminé le

réglage de la minuterie, appuyez 3 fois sur la touche de TIMER (MINUTERIE). L’affichage des réglages disparaît.

H Action de la minuterie

(Exemple)

5 minutes avant que la durée programmée soit écoulée, le temps restant apparaît à l’écran pendant 10 secondes.

Lorsque la durée programmée arrive à son terme (au bout de 3 heures et 30 minutes dans l’exemple ci-dessus), le repère “ ” s’affiche en rouge.

La minuterie de rappel fonctionne

Clignote également lorsque le téléviseur est en mode d’attente. L’appareil est automatiquement remis sous tension 5 minutes avant la fin de la durée programmée. En effet, une fois ces étapes exécutées, le téléviseur revient automatiquement en mode d’attente.

Brille en rouge pendant 1 minute.

(Si vous appuyez sur une touche quelconque avant que le téléviseur revienne en mode d’attente, il demeure allumé et ne passe pas en mode

Clignote

d’attente.)

• Pour annuler la minuterie de rappel, appuyez sur la touche de NORMAL (NORMAL) alors que le téléviseur est dans ce mode.

• Le réglage des minutes s’opère par plages de 10 minutes.

• La minuterie de rappel peut être annulée si l’interrupteur Ï POWER (D’ALIMENTATION) du téléviseur est désactivé ou si l’alimentation est coupée.

• Si aucune touche n’est enfoncée pendant 6 secondes environ, le réglage du mode prend automatiquement fin et le téléviseur revient en mode normal.

Ï 13

Minuteries (suite)

Minuterie de mise hors tension automatique:

Cette fonction permet de mettre automatiquement le téléviseur hors tension après une période déterminée.

H Réglage de la minuterie de

mise hors tension

! Appuyez 2 fois sur la touche de

TIMER (MINUTERIE). L’indication ARRET à l’écran.

apparaît

@ Appuyez sur la touche de

VOLUME HAUT ( pour programmer la durée de la minuterie. (La durée maximale peut être de 12 heures et 50 minutes.) La minuterie commence alors automatiquement le décompte du temps qui passe.

) ou BAS ( )

!,#

SYSTEM

TIMERFUNCTION

NORMAL

TV/VIDEO


FRANÇAIS

# Lorsque vous avez terminé le

réglage de la minuterie, appuyez 2 fois sur la touche de TIMER (MINUTERIE). L’affichage des réglages disparaît.

H Action de la minuterie de

mise hors tension automatique

5 minutes avant que la minuterie de mise hors tension soit activée, le temps restant s’affiche pendant 3 secondes et réapparaît au début de chacune des minutes restantes.

Le temps restant clignote à l’écran au cours des cinq dernières secondes qui précèdent l’activation de la minuterie de mise hors tension.

Lorsque la durée programmée arrive à son terme (au bout de 2 heures et 30 minutes dans l’exemple ci-dessus), le téléviseur passe en mode d’attente.

Clignote pendant 5 secondes

(L’appareil est mis hors tension)

• Pour annuler la minuterie de mise hors tension, appuyez sur la touche de NORMAL (NORMAL) alors que vous êtes en mode de minuterie de mise hors tension.

• Le réglage des minutes s’opère par plages de 10 minutes.

• La minuterie de mise hors tension est annulée si l’alimentation est coupée à l’aide de la touche D’ATTENTE/

ALIMENTATION (ø) de la télécommande si l’interrupteur Ï POWER (D’ALIMENTATION) du téléviseur est désactivé ou si l’alimentation est coupée.

• Si aucune touche n’est enfoncée pendant 6 secondes environ, le réglage du mode prend automatiquement fin et le téléviseur revient en mode normal.

Ï 14

Minuteries (suite)

PAL B/G

Minuterie de mise sous tension automatique:

Cette fonction permet de mettre automatiquement le téléviseur sous tension après une période déterminée.

H Réglage de la minuterie

de mise sous tension

! Appuyez 3 fois sur la touche de

TIMER (MINUTERIE). L’indication MARCHE à l’écran.

apparaît

@ Appuyez sur la touche de

VOLUME HAUT( bpour programmer la durée de la minuterie. (La durée maximale peut être de 12 heures et 50 minutes.) La minuterie commence alors automatiquement le décompte du temps qui passe.

) ou BAS ( )

!,#

SYSTEM

TV/VIDEO

TIMERFUNCTION


NORMAL

# Lorsque vous avez terminé le

réglage de la minuterie, appuyez sur la touche de TIMER (MINUTERIE). L’affichage des réglages disparaît et la minuterie est activée.

(Téléviseur)

$ Appuyez sur la touche

D’ATTENTE/ALIMENTATION

(ø) pour placer le téléviseur en mode d’attente. (Le témoin D’ALIMENTATION clignote pour indiquer que la minuterie de mise sous tension est réglée.)

Lorsque la durée programmée

Témoin D’ALIMENTATION

(Clignote)

arrive à son terme (au bout de 9 heures et 20 minutes dans l’exemple ci-dessus), le téléviseur se met sous tension et une image apparaît à l’écran.

• Pour annuler la minuterie de mise sous tension, appuyez sur la touche de NORMAL (NORMAL) alors que vous êtes en mode de minuterie de mise sous tension.

• Le réglage de la minuterie s’accomplit par tranches de 10 minutes.

• Appuyez toujours sur la touche D’ATTENTE/ALIMENTATION (ø) de la télécommande pour mettre le

téléviseur hors tension. La minuterie de mise sous tension est annulée si l’appareil est mis sous tension à l’aide de l’interrupteur Ï POWER (D’ALIMENTATION) du téléviseur.

• La minuterie de mise hors tension est automatiquement réglée pour éteindre le téléviseur dans 2 heures si celui-ci est mis sous tension à l’aide de la minuterie de mise sous tension. Pour annuler la minuterie de mise hors tension, appuyez sur la touche de NORMAL (NORMAL) alors que la minuterie de mise hors tension est enclenchée.

• L’image qui apparaît sur l’écran par l’action de la minuterie de mise sous tension est réglée au canal et au niveau utilisés avant le passage au mode Attente.

• Si aucune touche n’est enfoncée pendant 6 secondes environ, le réglage du mode prend automatiquement fin et le téléviseur revient en mode normal.

Ï 15

Systemés de diffusion des couleurs et du son

Basculement entre les systèmes:

Réglez le système sur AUTO pour la réception normale des émissions de télévision. Ce mode détecte automatiquement le système du signal capté et adapte le système de réception du téléviseur. Si l’image ou le son n’est pas stable, sa qualité peut être améliorée en passant à un système plus approprié.

! Appuyez 1 fois sur la touche de

SYSTEM (SYSTÈME).

!,#

SYSTEM

TIMERFUNCTION

NORMAL

TV/VIDEO


@ Appuyez sur la touche de

VOLUME HAUT ( Le mode COLOUR SYSTEM (SYSTÈME COULEUR) change de la manière illustrée ci-contre chaque fois que vous appuyez sur la touche de VOLUME HAUT ( ou BAS (

) ou BAS ( ).

# Appuyez 2 fois sur la touche de

SYSTEM (SYSTÈME). L’affichage des réglages disparaît.

• Lorsque vous sélectionnez le canal AV à l’aide de la touche TV/VIDEO (TÉLÉVISEUR/VIDÉO), le mode COLOUR SYSTEM (SYSTÈME COULEUR) change de la manière illustrée ci-dessous:

AUTOMATIQUE PAL SECAM

N358 N443

)

FRANÇAIS

! Appuyez 2 fois sur la touche de

SYSTEM (SYSTÈME).

@ Appuyez sur la touche de

VOLUME HAUT ( Le mode SOUND SYSTEM (SYSTÈME SON) change de la manière illustrée ci-contre chaque fois que vous appuyez sur la touche de VOLUME HAUT (

) ou BAS ( ).

# Appuyez de nouveau sur la

touche de SYSTEM (SYSTÈME). L’affichage des réglages disparaît.

• Indication du système pendant la réception <En mode AUTOMATIQUE>

Le système de diffusion de couleurs est automatiquement détecté et sélectionné. Le système sélectionné apparaît.

Le repère indique que le système de diffusion des couleurs est réglé manuellement.

Le système de diffusion du son qui a été défini manuellement apparaît.

• Si aucune touche n’est enfoncée pendant 6 secondes environ, le réglage du mode prend automatiquement fin

et le téléviseur revient en mode normal.

Ï 16

Réglage de la fonction

Fond bleu:

Cette fonction fait passer automatiquement à un écran bleu après 5 secondes si aucun signal n’est reçu (p. ex. quand la station de télévision arrête ses émissions). Après 15 minutes sans réception, le téléviseur passe au mode Attente.

! Appuyez 4 fois sur la touche de

FUNCTION (FONCTION).

@ Appuyez sur la touche de

VOLUME HAUT ( pour sélectionner la MARCHE ou ARRET.

) ou BAS ( )

# Appuyez deux fois sur la touche

de FUNCTION (FONCTION). L’affichage des réglages disparaît.

!,#

SYSTEM

TIMERFUNCTION

NORMAL

TV/VIDEO


Lorsque FOND BLEU est réglé sur “MARCHE”

Pas de signal

Écran bleu

Écran vide

(Témoin)

ÆÆ

après 5

secondes

• Une réception médiocre due à des signaux faibles et un excès de parasites peuvent activer la fonction de FOND BLEU, même en présence de signaux télévisés. Pour pouvoir regarder la télévision dans ce cas, mettez la fonction de FOND BLEU sur “ARRET”.

• Si aucune touche n’est enfoncée pendant 6 secondes environ, le réglage du mode prend automatiquement fin et le téléviseur revient en mode normal.

Ï 17

après 15

minutes

Mode d’attente

Le témoin D’ALIMENTATION brille faiblement

Réglage de la fonction (suite)

Temper. Blanc:

Cette fonction change la couleur de fond d’écran blanche en un blanc rougeâtre ou bleuâtre.

! Appuyez 3 fois sur la touche de

FUNCTION (FONCTION).

@ Appuyez sur la touche de

VOLUME HAUT ( La fonction change de la manière illustrée ci-contre chaque fois que vous appuyez sur la touche de VOLUME HAUT (

: Couleur blanche

” apparait en blanc)

(“

: Blanc rougeâtre

” apparait en rouge)

(“

: Blanc bleuâtre

” apparait en bleu)

(“

) ou BAS ( ).

normale

!,#

SYSTEM

TV/VIDEO

TIMERFUNCTION


NORMAL

FRANÇAIS

# Appuyez 3 fois sur la touche de

FUNCTION (FONCTION). L’affichage des réglages disparaît.

• Si aucune touche n’est enfoncée pendant 6 secondes environ, le réglage du mode prend automatiquement fin et le téléviseur revient en mode normal.

u Sourdine:

Pour couper le sonson.

! Appuyez sur la touche de

SOURDINE (u). Le symbole SOURDINE (u) apparaît à l’écran et le son est coupé.

@ Appuyez de nouveau sur la

touche de SOURDINE (u) le volume revient à son niveau antérieur.

Appuyez sur la touche de SOURDINE (u)

SYSTEM

TIMERFUNCTION

NORMAL

TV/VIDEO


• L’effet du silencieux est annulé dès que vous appuyez sur la touche de VOLUME HAUT ( ) ou BAS ( ).

Ï 18

Réglage de la fonction (suite)

∫ Appel:

Cette fonction affiche à l’écran le numéro de canal en cours, la minuterie ainsi que les autres réglages.

Appuyez sur la touche D’APPEL

∫). Les temps restants de la

TV/VIDEO

( minuterie de mise hors tension, de la minuterie de mise sous tension et de

SYSTEM

TIMERFUNCTION


NORMAL

la minuterie de rappel apparaissent à l’écran.

•

Lorsqu'aucune minuterie n'est réglée, le numéro de canal, la couleur et le systéme son apparaissent à l’écran. Appuyez de nouveau sur la touche D’APPEL (∫) pour effacer de l’écran les réglages en cours.

Appuyez de nouveau sur la touche D’APPEL (

∫). Le numéro du canal

et le système de couleur s’affichent à

l’écran.

Appuyez de nouveau sur la touche D’APPEL (

∫). Le numéro de canal

affiché disparaît et l’écran revient au mode normal.

•

Si la sourdine est également activée, l’affichage ci-dessus disparaît après 3 secondes et le symbole de la SOURDINE (u) s’affiche.

TV/VIDEO:

Pour passer des émissions télévisées aux émissions AV.

(Temps restant de la minuterie)

PAL

B/G

3 secondes plus kard

•

Chaque appui de la touche TV/VIDEO (TÉLÉVISEUR/VIDÉO) permute les signaux AV et aux émission télévisées.

SYSTEM

TIMERFUNCTION

NORMAL

TV/VIDEO


• Les prises AV avant ont priorité sur les prises AV arrière.

• Si 2 appareils sont connectés aux prises AV avant et arrière du téléviseur, débranchez le câble des prises AV avant pour afficher le signal qui parvient aux prises AV arrière.

Ï 19

PAL

B/G

Raccordement a d’autres appareils vidéo

En raccordant votre téléviseur à un lecteur de disque vidéo ou un magnétoscope à l’aide des prises audio-vidéo, vous pourrez bénéficier de divertissements supplémentaires.

Jaune : Vers les prises de VIDEO Rouge : Vers les prises de AUDIO

FRANÇAIS

AV-IN

OUT

AUDIO

VIDEO

AV-IN

OUT

AUDIO

VIDEO

Jaune : Vers les prises

de VIDEO

OUT

Rouge : Vers les prises

de AUDIO

• Lorsqu’un magnétoscope est raccordé par l’intermédiaire de l’entrée d’antenne, réglez le téléviseur sur la présélection 0 pour afficher les images provenant du magnétoscope.

AUDIO

VIDEO

Ï 20

Guide dé depannage

Les problèmes suivants ne sont pas toujours dus à une panne de matériel. Utilisez le guide de dépannage suivant pour vérifier avant de faire appel au service après-vente. Si le problème n’est toujours pas résolu après avoir suivi les conseils de ce guide, débranchez le téléviseur et contactez le service après-vente.

Liste de vérification

Cause et solutions possibles

Problèmes

La télécommande ne fonctionne pas

Barres à l’écran

Image déformée

L’image défile verticalement

Absence de couleur

Réception médiocre de certains canaux

’image

Image faible

Lignes ou rayures sur l

Filage d’image

Image floue

édiocre

Son parfait, image m

Image parfaite, son m

’image

Absence de son ou d

Essayez un nouveau canal pour vérifier s’il s’agit d’un problème de station

Le téléviseur n’est pas ARRET

L’interrupteur Ï POWER (D’ALIMENTATION) principal du téléviseur n’est pas sur MARCHE

L’antenne n’est pas branchée à la prise au dos du téléviseur

Si vous utilisez une antenne extérieure, vérifiez s’il n’y a pas de câbles endommagés

Vérifiez qu’il n’y a pas d’interférences

locales

Mettez hors tension à l’aide de l’interrupteur

Ï POWER (D’ALIMENTATION)

puis remettez sous tension après une minute

Réglez la COULEUR

Vérifiez les piles de la télécommande

Essayez la mise au point fine pour corriger

Le réglage de contraste du mode image est peut être fixé sur le minimum. Appuyez sur la touche de

NORMAL (NORMAL) de la télécommande pour corriger

principal

●

Augmentez le volume

Ce téléviseur est doté d’un microprocesseur dont les performances peuvent être affectées par des parasites électriques ou des interférences externes. Dans ce cas, débranchez le téléviseur et rebranchez-le après quelques minutes.

Ï 21

●

Fiche technique

MODÈLE 14R2F 21R2F

Système de rèception Multi-système international 18-systèmes

Emissions PAL-I televisees - Lecture au PAL-B/G magnétoscope PAL-D/K

Lecture au magnétoscope

Lecture au magnétoscope (à l’aide des prises PAL 60 Hz d’entrée vidéo) NTSC 3,58 MHz

Lecture avec lecteur de PAL 5,5 MHz/60 Hz disque laser (à l’aide des PAL 6,0 MHz/60 Hz prises d’entrée RF) PAL 6,5 MHz/60 Hz

Canaux reçus

PAL-B/G VHF Canal E2–E12 SECAM-B/G UHF Canal E21–E69

PAL-D/K VHF Canal C1–C12, Canal R1–R12 SECAM-D/K • K1 UHF Canal C13–C57, Canal R21–R69

PAL-I VHF Canal B–J

CATV Canal S1–S20, Canal S21–S41 (Hyper) Fréquence de réception 48,25 MHz – 863,25 MHz Accord des canaux Tuner électronique à 100 canaux avec système d’accord automatique Tube d’image Teinté 14 pouces Teinté 21 pouces Prises Entrée Audio/Vidéo × 2 (Avant × 1, Arrière × 1)

Sortie audio 2,5 W (RMS) × 2 Source d’alimentation Nominal AC 110–240V, 50/60 Hz Consommation électrique 62 W 79 W Dimensions 447 (W) × 337 (H) × 365 (D) mm 594 (W) × 465 (H) × 473,5 (D) mm Poids 9,5 kg (Environ) 21,5 kg (Environ)

SECAM-B/G SECAM-D/K • K1

NTSC 4,43/5,5 MHz/60 Hz NTSC 4,43/6,0 MHz/60 Hz NTSC 4,43/6,5 MHz/60 Hz NTSC 4,43/5,5 MHz/50 Hz NTSC 4,43/6,0 MHz/50 Hz NTSC 4,43/6,5 MHz/50 Hz SECAM-I (6,0 MHz)

SECAM-L (SECAM Français)

UHF Canal 21–69 (Hong Kong)

Sortie Audio/Vidéo × 1 (Arrière), Prise Casque × 1 (Avant)

FRANÇAIS

• Présentation et caractéristiques susceptibles d'être modifiées sans avis préalable.

• Système de réception; Ces systèmes de réception couvrent l'ensemble des technologies actuellement disponibles ainsi que celles prévues pour les matériels et logiciels de télédiffusion, d'enregistrement sur bande et de disque laser.

• Canaux de réception; Vous trouverez ci-dessus quelques exemples des principaux canaux susceptibles d'être captés.

SHARP CORPORATION

Ï 22

Sharp 14R2F, 21R2F User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
