STYLOWA REWOLUCJA
Dzięki midi REV220 ATX elegancka obudowa z subtelnym oświetleniem RGB spełnia nową koncepcję konfiguracji
budki komputera. Elementy sprzętowe są instalowane pionowo wokół płyty głównej, która została obrócona o 90
stopni. Powoduje to niekonwencjonalny efekt przyciągający wzrok, który jest wyświetlany za bardzo dużym panelem
bocznym wykonanym ze szkła hartowanego. Ponadto na zewnątrz REV220 odwraca się od konwencji obudowy PC i
przestawia panel boczny ze szkła hartowanego w taki sposób, że budkę można umieścić bez żadnych kompromisów
po lewej stronie biurka.
WYGLĄD WŁÓKNA WĘGLOWEGO Z RGB
Minimalistyczny panel przedni ma wygląd włókna węglowego. Pośrodku znajduje się aluminiowa płyta w srebrnej
ramie z diamentowym szlifem. Subtelne oświetlenie RGB
tła wokół centralnej płyty przyczynia się do oświetlenia
atmosferycznego i nadaje kolorowy akcent z przodu skrzynki.
Obudowa REV220, podobnie jak wszystkie inne
produkty Sharkoon oznaczone logo Adresowalne
RGB, posiadają certyfikaty Asus Aura Sync, MSI
Mystic Light Sync, Gigabyte Fusion i ASRock Polychrome SYNC. Produkty te można zatem łatwo zintegrować z istniejącymi systemami.
MSI ASUS ASROCK ASUSGIGABYTE
Produkty Sharkoona z logiem ADRESOWALNE RGB są kompatybilne z płytami
głównymi, które mają odpowiednie styki do sterowania wentylami i listwami
RGB. Końcówki te powinny mieć konfiguracje 5V-D-kodowalne-G oraz 5V-D-G.
Przykładowe styki można obejrzeć poniżej na zdjęciach. Konfiguracja pinów
RGB jest niezależna od producenta, jednak nazwy i oznaczenia tych podłączeń
mogą się różnić między producentami. W celu uzyskania dalszych informacji
dotyczacych kompatybilności, najlepiej zapoznać się z instrukcją na płycie
głównej lub sprawdzić stronę producenta.
8-PORTOWY ADRESOWALNY
STEROWNIK RGB
REV220 jest wyposażony we wstępnie zainstalowany adresowalny kontroler
RGB. W przypadku zgodnych płyt głównych będzie to pełniło funkcję koncentratora do sterowania I synchronizacji do ośmiu adresowalnych komponentów
LED, które będą świecić w 16,8 miliona kolorów. Sterownik jest podłączony do
zasilania za pomocą złącza SATA i do płyty głównej za pomocą 4-stykowego
lub 3-stykowego złącza dla adresowalnych diod LED z wyprowadzeniem:
5V-D-kodowalne-G lub V-D-G.
Adresowalny nagłówek pinów
RGB na płycie głównej
lub
VDG
Adresowalne wentylatory /
paski LED RGB
Adresowalne wentylatory /
paski LED RGB
SATA
RĘCZNA KONTROLA KOLORÓW
REV220 ma również funkcję ręcznej kontroli kolorów dla płyt głównych, które
nie mają nagłówków adresowalnych komponentów LED. Dzięki temu kontroler
RGB nie jest podłączony do płyty głównej, ale raczej do zasilacza i przełącznika resetowania obudowy komputera. Funkcja resetowania przełącznika jest
następnie zastępowana nową funkcją, która pozwala przełączać i wybierać
do czternastu trybów oświetlenia lub, w razie potrzeby, wyłączyć oświetlenie.
Adresowalne wentylatory /
paski LED RGB
Czerwony Zielony Niebieski Biały
RGB
Opcja 7
RGB
Opcja 6
Zółty
Błekitny
RESET SW
RGB
Opcja 5
RGB
Opcja 4
RGB
Opcja 3
RGB
Opcja 2
RGB
Opcja 1
Rózowy
Adresowalne wentylatory /
paski LED RGB
SATA

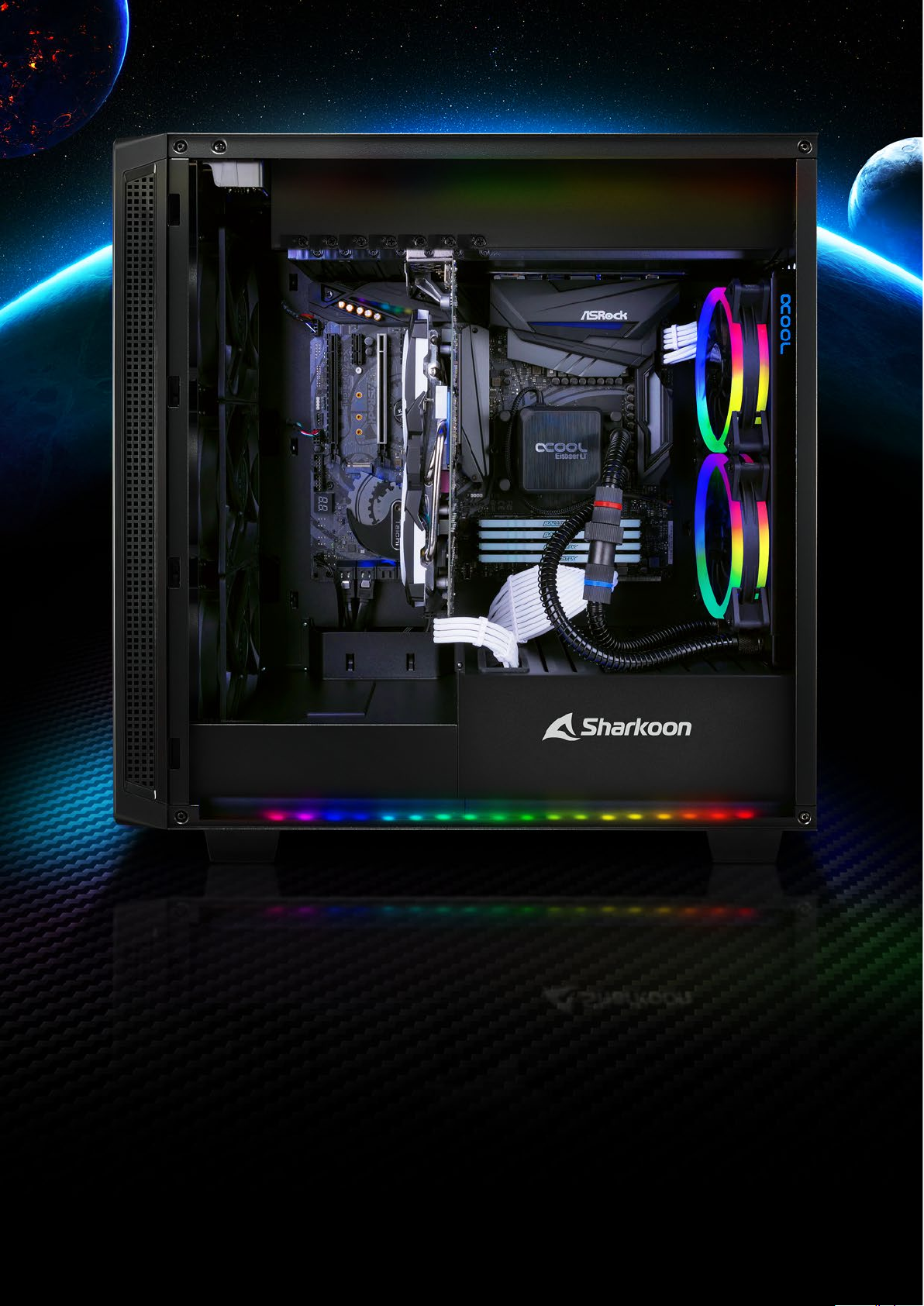

KONFIGURACJA OBUDOWY
DO GÓRY NOGAMI
Podobnie jak we wszystkich budkach z serii REV, REV220 stanowi zupełnie nową koncepcję konfiguracji skrzynek.
Tutaj elementy sprzętowe są instalowane wokół płyty głównej, która jest obrócona o 90 stopni. Oprócz wizualnego
wyglądu, obudowa zapewnia całkowicie nowe doświadczenie w zakresie budowania i modowania. Połączenia płyty
głównej i gniazda kart dodatkowych są również obrócone o 90 stopni i są umieszczone w komorze kablowej z magnetycznie przymocowaną pokrywą. To i różne przepusty kablowe, które zostały dostosowane do projektu, zapewniają
schludność i porządek wewnątrz.
UPORZĄDKOWANE
ZARZĄDZANIE KABLAMI
REV220 zawsze pozostanie uporządkowany. Oprócz tunelu zasilającego i różnych przepustów kablowych ma on
również przestronny przedział kablowy na górze
Osłona magnetyczna z filtrem
przeciwpyłowym i perforacją
dla optymalnego przepływu
powietrza.
W tym przypadku kable są trzymane razem za pomocą zacisku kablowego i wyprowadzane na zewnątrz za pomocą
przepustu kablowego. Górny panel ma magnetyczną osłonę ułatwiającą dostęp do przedziału kablowego i chroniącą
przed brudem i kurzem.

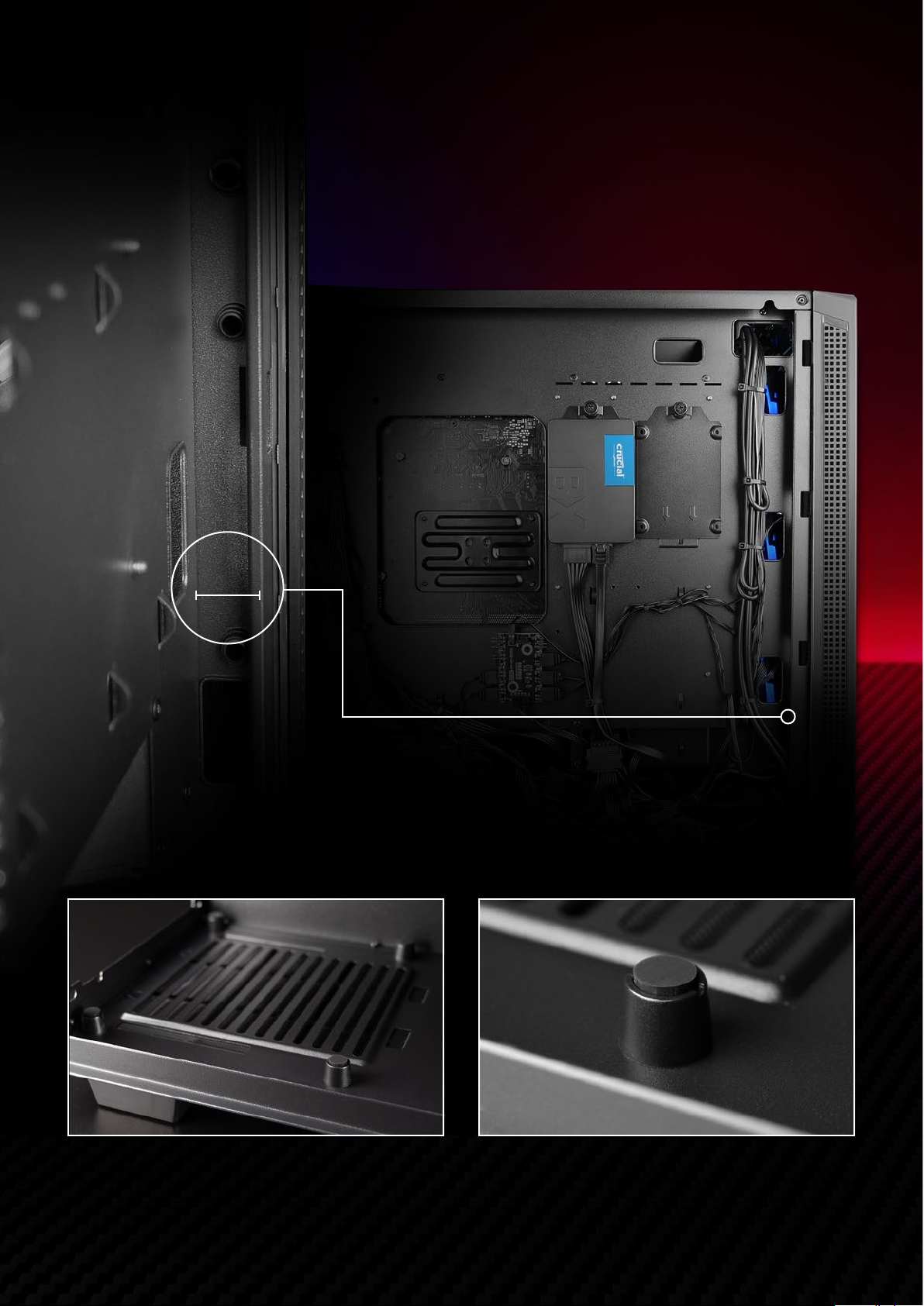

CZYTELNE WNĘTRZE OBUDOWY
Okablowanie wbudowanego sprzętu może przebiegać wokół przepustów kablowych za tacką płyty głównej. Zapewniono tu dużo miejsca, dzięki czemu kable można starannie przechowywać razem.
2,0 cm
Zasilacz można zamontować i rozmontować wewnątrz REV200, aby uniknąć wibracji. Jest to wspierane przez cztery
oddzielone od siebie przekładki zasilające w tunelu zasilającym.
ŚWIEŻY POWIEW WIATRU NA
WSZYSTKICH POZIOMACH
Z przodu obudowy boczne wloty powietrza i trzy fabrycznie
zainstalowane wentylatory 120 mm zapewniają silny
przepływ powietrza do wewnątrz. Ponadto dwa adresowalne wentyle RGB 120 mm skutecznie odprowadzają ogrzane
powietrze z tyłubudki, zapewniając jednocześnie atmosferyczne oświetlenie zainstalowanego sprzętu.
Jeśli potrzebna jest większa wydajność chłodzenia, trzy wentylatory za przednim panelem można wymienić na dwa
modele 140 mm lub, alternatywnie, chłodnicę o maks. 360 mm. Ponadto wentylatory na tylnym panelu da się zastąpić
dwoma 140 mm lub chłodnicą do 240 mm. Nawet odłączony zasilacz można zamontować zgodnie z potrzebami w
dwóch różnych kierunkach. Jednocześnie filtry przeciwpyłowe chronią każdy wlot powietrza do środka.
Wentylator zasilacza zainstalowany w góręKonwencjonalna instalacja
NOWOCZESNE FUNKCJE
Wyjmowany filtr przeciwpyłowy
z zapięciem magnetycznym
5x
120 mm
wentylatory
Łatwo dostępne górne porty I/O
nad panelem przednim
Wyjmowany filtr przeciwpyłowy
na dolnym panelu
SPRZĘT BEZ
KOMPROMISÓW
48,5 cm
48,0 cm
Maks. długośc
karty graficznej: 32,3 cm
Maks. radiator 360 mm
Pomimo innowacyjnej konfiguracji serii REV,
nie trzeba dokonywać żadnych kompromisów przy wyborze sprzętu. REV220 ma
również miejsce na duże karty graficzne o
długości do 32,3 cm, zasilacze o długości 20
cm oraz chłodnice procesorów o wysokości
do 16,5 cm. W tunelu zasilającym jest także
miejsce na dwa dyski twarde 3,5 "i dwa dyski
SSD w wyjmowanych klatkach, a także dwa
kolejne dyski SSD za tacą płyty głównej.
16,5 cm
Maks. radiator 240 mm
Maks. długość
zasilacza: 20 cm
SSD SSD
SSD
HDD
Pokrywa jest zdejmowana w celu
instalacji radiatora
8-portowy adresowalny kontroler RGB
SSD
HDD
Wyjmowane klatki HDD / SSD
SPECYFIKACJA
Ogólne:
Format: ATX
Gniazda na karty rozszerzeń: 7
Pomalowana w środku:
System do uporządkowania kabli:
Beznarzędziowa instalacja
napędów:
Panel boczny: Szkło hartowane
Waga: 9,0 kg
Wymiary (dł. x sz. x w.): 48,0 x 21,5 x 48,5 cm
Kompatybilność RGB:
Typ: Adresowalne
Porty: 8
Kontrola ręczna: 14 trybów
Kompatybilność z MSI Mystic Light Sync,
płytami głównymi: ASUS Aura Sync, Gigabyte
RGB Fusion Ready,
ASRock Polychrome SYNC
Wyjścia piny RGB: 5V-D-G & 5V-D-kodowalne-G
I/O:
USB 3.0 (góra): 2
USB 2.0 (góra): 2
Audio (góra):
Maksymalne wnęki na napędy:
3,5": 2
2,5": 4
Konfiguracja wentylatorów:
Panel przedni: 3x 120 mm wentylatory
(w zestawie) lub
2x 140 mm wentylatory (opcjonalnie)
Panel tylnil: 2x 120 mm adresowalne wentylatory
LED RGB (w zestawie) lub
2x 140 mm wentylatory (opcjonalnie)
Kompatybilność:
Płyta główna: Mini-ITX, Micro-ATX, ATX
Maks. długośc karty
graficznej: 32,3 cm*
Maks. wysokość chłodzenia
na procesor: 16,5 cm
Maks. długość zasilacza: 20,0 cm
Maks. grubość chłodnicy
z wentylatorem (przód): 6,4 cm
Maks. grubość chłodnicy
z wentylatorem (tylni): 6,0 cm
Radiatory (opcjonalne): Do 360 mm (Panel przedni)
Do 240 mm (Panel tylni)
Opakowanie zawiera:
REV220
Zestaw akcesoriów
Instrukcję
* 28,5 cm dla slotów rozszerzeń (Mini-ITX) nad tunelem zasilającym.
