REWOLUCJA DLA BIUREK GAMINGOWYCH
REV100 łączy innowacyjną budowę naszej serii obudów REV w zwartej konstrukcji. Dzięki kompaktowym wymiarom
łatwo pasuje do każdej konfiguracji i zachwyca prostym, ale eleganckim wyglądem. Pomimo mniejszej obudowy,
niewątpliwe cechy serii REV wciąż są widoczne, ponieważ również tutaj płyta główna jest obrócona o 90 stopni i
zamontowana w pionie. Panel boczny z hartowanego szkła znajduje się po prawej stronie budki, co powoduje, że
REV100 jest idealnym uzupełnieniem mniejszych biurek, które znajdują się blisko lub przy ścianach po lewej stronie.
PROSTA ELEGANCJA
Zgodnie ze swoimi kompaktowymi wymiarami, wygląd
REV100 został celowo utrzymany w minimalistycznym
stylu. Panel przedni ma budowę składającą się z geometrycznych kątów i linii i wygląda wyjątkowo szykownie
dzięki powierzchni przypominającej szczotkowany metal.
Konstrukcja otacza kratkę z siatki, która jest osadzona w
panelu i oświetlona z jednej strony paskiem RGB. Sprawia
to, że przód zyskuje subtelną grę kolorów.
Obudowa REV100, podobnie jak wszystkie inne
produkty Sharkoon oznaczone logo ADDRESSABLE
RGB, posiadają certyfikaty Asus Aura Sync, MSI
Mystic Light Sync, Gigabyte Fusion i ASRock Polychrome SYNC. Produkty te można zatem łatwo zintegrować z istniejącymi systemami.
MSI ASUS ASROCK ASUSGIGABYTE
Produkty Sharkoona z logiem ADDRESSABLE RGB są kompatybilne z płytami
głównymi, które mają odpowiednie styki do sterowania wentylami i listwami
RGB. Końcówki te powinny mieć konfiguracje 5V-D-kodowalne-G oraz 5V-D-G.
Przykładowe styki można obejrzeć poniżej na zdjęciach. Konfiguracja pinów
RGB jest niezależna od producenta, jednak nazwy i oznaczenia tych podłączeń
mogą się różnić między producentami. W celu uzyskania dalszych informacji
dotyczacych kompatybilności, najlepiej zapoznać się z instrukcją na płycie
głównej lub sprawdzić stronę producenta.
4-PORTOWY ADRESOWALNY
5V
RESET SW
STEROWNIK RGB
IO
GND
Panel przedni
Adresowalny
nagłówek
pinów RGB na
płycie głównej
Adresowalne wentylatory /
paski LED RGB
5V
IO
5V
5V
IO
GND
GND
IO
5V
GND
Adresowalne wentylatory /
listwa RGB
+5V D
ADD_HEADER
paski LED RGB
lub
V D G
VDG
SATA
REV100 jest wyposażony we wstępnie zainstalowany adresowalny
kontroler RGB. W przypadku zgodnych płyt głównych będzie to pełniło
funkcję koncentratora do sterowania I synchronizacji do czterech
adresowalnych komponentów LED,
które będą świecić w 16,8 miliona
kolorów. Sterownik jest podłączony
do zasilania za pomocą złącza SATA i
do płyty głównej za pomocą 4-stykowego lub 3-stykowego złącza dla
adresowalnych diod LED z wyprowadzeniem: 5V-D-kodowalne-G lub
V-D-G.
RĘCZNA KONTROLA KOLORÓW
REV100 ma również funkcję ręcznej kontroli kolorów dla płyt
głównych, które nie mają nagłówków adresowalnych komponentów LED. Dzięki temu kontroler RGB nie jest podłączony do
płyty głównej, ale raczej do zasilacza i przełącznika resetowania
obudowy komputera. Funkcja resetowania przełącznika jest
następnie zastępowana nową funkcją, która pozwala przełączać
i wybierać do czternastu trybów oświetlenia lub, w razie potrzeby, wyłączyć oświetlenie.
Czerwony Zielony Niebieski Biały
RGB
Opcja 7
RGB
Opcja 6
RGB
Opcja 5
Zółty
Błekitny
Rózowy
IO
GND
Adresowalne wentylatory /
5V
paski LED RGB
IO
5V
IO
GND
GND
IO
5V
GND
SATA
5V
RESET SW
RGB
Opcja 4
RGB
Opcja 3
RGB
Opcja 2
RGB
Opcja 1
Panel przedni
listwa RGB
Adresowalne wentylatory /
paski LED RGB
INNOWACYJNA
KONCEPCJA PROJEKTU
Podobnie jak inne obudowy z serii REV, REV100 charakteryzuje się nowatorską konfiguracją. Płyta główna jest
zamontowana pionowo, obrócona o 90 stopni, co zapewnia wygląd daleki od ustalonych standardów. Kable można
schować w przestronnej komorze pod górnym panelem i po prostu wyprowadzić z obudowy przez przepust kablowy
na panelu tylnym.
UPORZĄDKOWANE
ZARZĄDZANIE KABLAMI
REV100 zawsze pozostanie uporządkowany. Oprócz tunelu zasilającego i różnych przepustów kablowych ma on również przestronny przedział kablowy na górze. W tym przypadku kable są
trzymane razem za pomocą zacisku kablowego i wyprowadzane
na zewnątrz za pomocą przepustu kablowego. Górny panel ma
osłonę ułatwiającą dostęp do przedziału kablowego i chroniącą
przed brudem i kurzem.

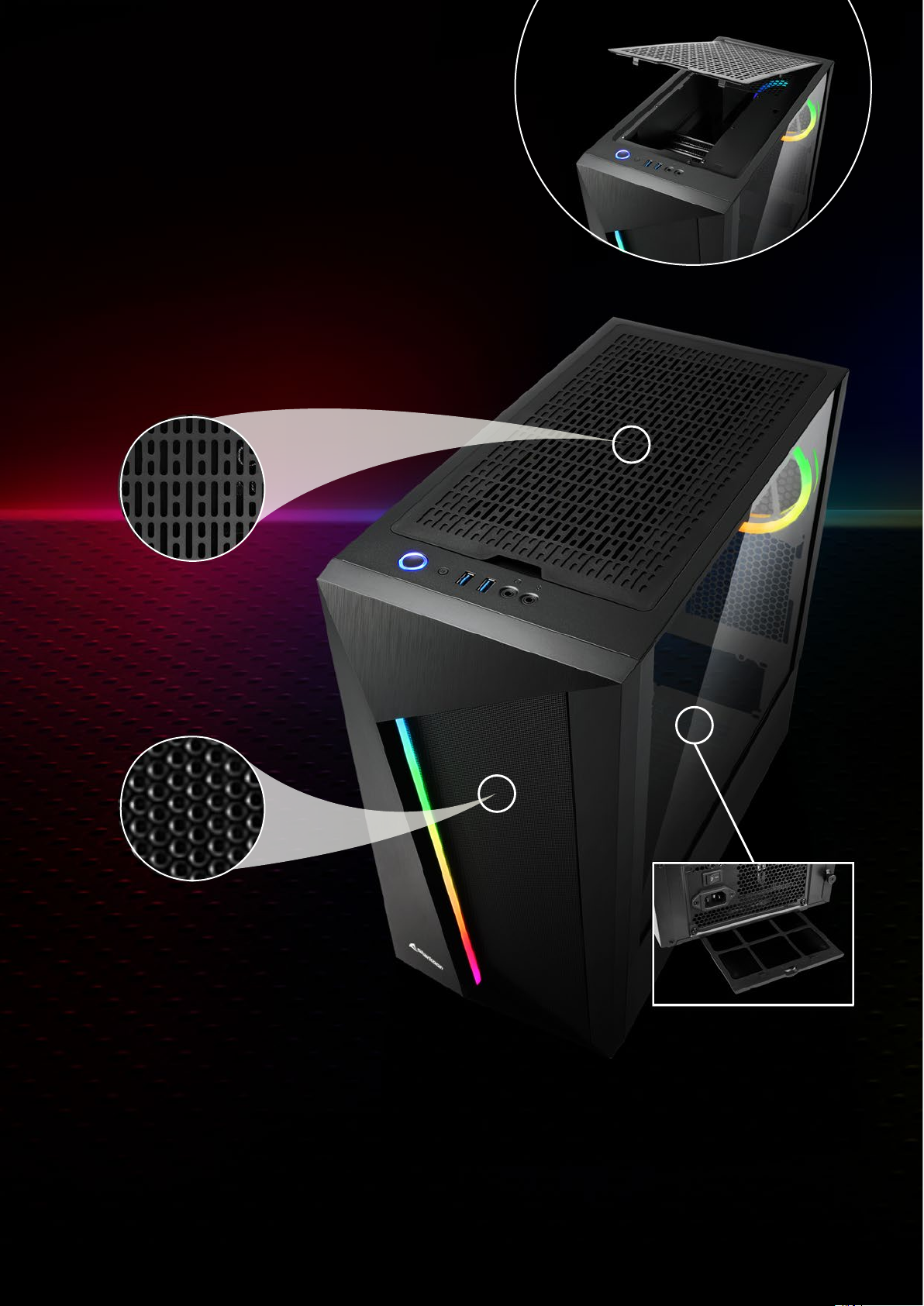

Osłona z filtrem
przeciwpyłowym i perforacją
dla optymalnego przepływu
powietrza
Panel przedni z siatki Mesh
Wyjmowany filtr przeciwpyłowy
na dolnym panelu
SZCZEGÓLNIE DOBRY
PRZEPŁYW POWIETRZA
Ze względu na swój rozmiar REV100 jest wyjątkowo oddychający. Kratka siatkowa z przodu, za którą jest już zainstalowany wentylator 120 mm, zapewnia wystarczający przepływ powietrza przez obudowę. Zdejmowany filtr przeciwpyłowy za przednim panelem zapobiega przedostawaniu się niechcianych zabrudzeń do środka. Zdejmowana górna
pokrywa jest również perforowana, co dodatkowo wspiera przepływ powietrza.
ZWARTA KONFIGURACJA
OBUDOWY
44,4 cm
45,2 cm
Maks. długośc
karty graficznej: 31,5 cm
16,7 cm
Dzięki kompaktowym wymiarom REV100
można łatwo zintegrować z dowolną konfiguracją. Czy to na biurku, czy pod - zajmująca
mało miejsca obudowa ATX sprawdzi się
wszędzie. W REV100 zrezygnowano z tunelu
zasilającego, aby zmaksymalizować
przestrzeń wewnętrzną i umożliwić większą
elastyczność podczas instalowania komponentów i kabli. Oznacza to, że w kompaktowej
skrzynce można zainstalować karty graficzne
o maksymalnej długości 31,5 cm i maksymalnie dwa dyski twarde 3,5 '' lub trzy dyski SSD.
Maks. radiator 240 mm
Maks. długość
zasilacza: 20 cm
SSD SSD
4-portowy adresowalny kontroler RGB
HDD/SSD
HDD
Wyjmowane klatki HDD / SSD
SPECYFIKACJA
Ogólne:
Format: ATX
Gniazda na karty rozszerzeń: 7
Pomalowana w środku:
System do uporządkowania kabli:
Panel boczny: Szkło hartowane
Waga: 5,8 kg
Wymiary (dł. x sz. x w.): 45,2 x 21,5 x 44,4 cm
Kompatybilność RGB:
Typ: Adresowalne
Porty: 4
Kontrola ręczna: 14 trybów
Kompatybilność z MSI Mystic Light Sync,
płytami głównymi: ASUS Aura Sync, Gigabyte
RGB Fusion Ready,
ASRock Polychrome SYNC
Wyjścia piny RGB: 5V-D-G & 5V-D-kodowalne-G
I/O:
USB 3.0 (góra): 2
Audio (góra): 2
Maksymalne wnęki na napędy:
3,5": 2
2,5": 3
Konfiguracja wentylatorów:
Panel przedni: 1x 120 mm wentylator (w zestawie),
2x 120 mm wentylatory lub
2x 140 mm wentylatory (opcjonalnie)
Panel tylni: 1x 120 mm adresowalny wentylator
LED RGB (w zestawie) lub
chłodnica (opcjonalnie)
Kompatybilność:
Płyta główna: Mini-ITX, Micro-ATX, ATX
Maks. długośc karty
graficznej: 31,5 cm*
Maks. wysokość
chłodzenia na procesor: 16,7 cm
Maks. długość
zasilacza: 20,0 cm
Maks. grubość chłodnicy
z wentylatorem (tylni): 5,5 cm
Opakowanie zawiera:
REV100
Zestaw akcesoriów
Instrukcję
* 28,5 cm dla slotów rozszerzeń (Mini-ITX) nad tunelem zasilającym
