PS93
数字三相功率测试仪
用户手册
地 址：上海市龙吴路 410 弄 79 号 5 楼
电 话：86-21-63039894
传 真：86-21-54356328
电子邮件：[email protected]
公司主页：Http://www.shanbiao.com
2007 年 09 月 Ver1.2
Page 2
上海安标电子有限公司
前 言
感谢您购置上海安标电子有限公司的 PS93 数字三相功率测试仪。
本用户手册包含仪器功能和操作过程等，为了确保正确使用仪器，在操
作仪器前请仔细阅读本手册。请妥善保存本手册，以便碰到问题时快速
查阅。
注意：
z 手册内容有可能改变，恕不另行通知。
z 我们已经尽最大努力准备本手册以确保其准确性，然而，如您有
疑问或发现错误，请直接与本公司或授权代理商联系。
z 对于手册内容如有不同理解，以本公司技术部门解释为准。
1
上海安标电子有限公司
Page 3
上海安标电子有限公司
开箱检查
用户第一次打开仪器包装箱时，请对照装箱清单检查仪器和配件，
若发现仪器或配件错误、配件不齐或是不正常，请与销售商或生产商联
系。
检查仪器型号和仪器的测量范围与您订购的是否一致，仪器后面板
接线柱右下的铭牌上标有仪器的型号、测量范围及编号。
注意：
1、用户如无特殊要求，仪器的电源电压为 AC220V，所提供的电
源线允许最大电压 250V、最大电流 5A。
2、您最好妥善保存好包装箱，以便运输时使用，防止包装不配套
时导致不应有的仪器损伤。
2
上海安标电子有限公司
Page 4
上海安标电子有限公司
安全规定
在使用本仪器的过程中必须注意下列安全规定，如果不合理使用，
仪器所提供的功能可能受损。
本仪器使用下列标记。
高电压警告符号，为了避免人身伤害或损坏仪器，操作
者应参照用户手册相关说明
危险标志，可能会有高压电存在。
~
1
0
交流电符号。
电源接通符号。
电源切断符号。
机体接地符号。
3
上海安标电子有限公司
Page 5
警告
勿在爆炸性环境下操作
保护地线
保护地线的必要性
上海安标电子有限公司
不要在放有易燃易爆品的地方使用仪器。
在这种环境下使用任何电气仪器都有可能造成安全伤害。
打开电源前确保接好了保护地线以防雷击，且应避免将交流
电的零线用作保护地线。
千万不要切断外部的保护地线或不接保护地线，否则将造成
潜在的电击伤害。
无保护地线
无保护地线或保险丝时请勿使用仪器。
供电电源
打开电源前确保供电电源电压与额定电压匹配。
保险丝
为避免火灾，请使用指定的标准保险丝（电流、电压、型号），
更换保险丝前，切断电源和负载。勿使用不同的保险丝或短接保
险丝管座。
勿取下仪器的任何外壳部分
有些地方具有高压电，未经特别许可严禁取下仪器外壳和拆
卸仪器的任何部件。
4
上海安标电子有限公司
Page 6
如何使用本手册
本手册由 8 章组成，目录和摘要如下：
第1章 概述
简述产品的主要用途和使用范围
第2章 规格和技术指标
列出与产品使用、安装有关的技术参数
第3章 结构和工作原理
给出各组成部分及按键的名称。介绍仪器的工作原理。
第4章 使用与操作
上海安标电子有限公司
介绍测量电路的接线方法，如何连接电源线以及打开和切断电
源。使用前和使用中的安全及说明。具体的操作步骤。
第5章 接线方法
说明测试的接线方法。（图）
第6章 常见故障及其排除方法
产品使用过程中常见的故障特征，可能产生的部位、检查及解
决的方法。
第7章 仪器的成套性
仪器的附件清单。
第8章 其他
其他注意事项
5
上海安标电子有限公司
Page 7
上海安标电子有限公司
方便地使用本手册
所用符号
本手册使用下列符号来引起操作者的注意。
为了避免人身伤害或死亡，或是损害仪器，操作者必须认真
参照本用户手册，在本用户手册中，有这些符号的地方都是操作
者必须参照的。
警告 描述用户必须注意的预防措施，以防止造成用户重伤或死亡。
敬告 描述用户必须注意的预防措施，以防止造成用户轻伤或损害仪器
的运行。
注意：
提供正确操作仪器的重要信息。
操作步骤描述过程中用到的标记
相关键 指的是执行这步操作要用到前面板上的相关按键。
操作过程 操作过程是以每一步操作执行时所需的按键、显示及
解释来指导的，我们都是假定你对这步操作不熟悉的
前提下给出的过程，因此，改变设置时，你也许不必
执行所有的步骤。
6
上海安标电子有限公司
Page 8
上海安标电子有限公司
第 1 章 概述
PS93 数字三相功率测试仪（以下简称仪器）是采用数字采样技术
及微机技术，能准确的测量三相用电设备的电压、电流、功率、功率因
数和频率，所有参数均为真有效值，测量精度为 0.5 级，具有测试精度
高、使用方便、轻巧美观等优点。采用液晶显示屏，读数直观简便。
适用于各类电机电器、电热器具、变压器、交流电源、电焊机等生
产厂家的生产线、实验室、质检部门和标准计量部门、商检和电力部门。
7
上海安标电子有限公司
Page 9
第 2 章 规格和技术特性
2.1 技术指标
项 目 测量范围 基本误差
上海安标电子有限公司
相电压
线电压
电流
A/B/C 相功率
合相功率
功率因数
2.2 使用条件
温度 5~30℃
相对湿度 不大于 75％
工作电源 交流 220V±10％ 50Hz
10.0~300.0V
10.0~500.0V
0.50~20.00A
0.50~10kW
1000~20000W
0.5~1.0
±（0.25％读数+0.25％量程）
±（0.25％读数+0.25％量程）
±（0.25％读数+0.25％量程）
±（0.25％读数+0.25％量程）
±（0.25％读数+0.25％量程）
±0.03（50V;1A 以上）
2.3 消耗功率 <30W
2.4 外型尺寸 260（mm）×370（mm）×124（mm）
2.5 重量 约 10 kg
8
上海安标电子有限公司
Page 10
第 3 章 结构和工作原理
3.1 仪器功能键布局
3.1.1 面板
12
上海安标电子有限公司
A
B
C
Σ
电流上限电流
下限
上海安标电子有限公司
PS93三相功率测试仪
电源
A/B/C/Σ
功能切换
启动/重置
电能

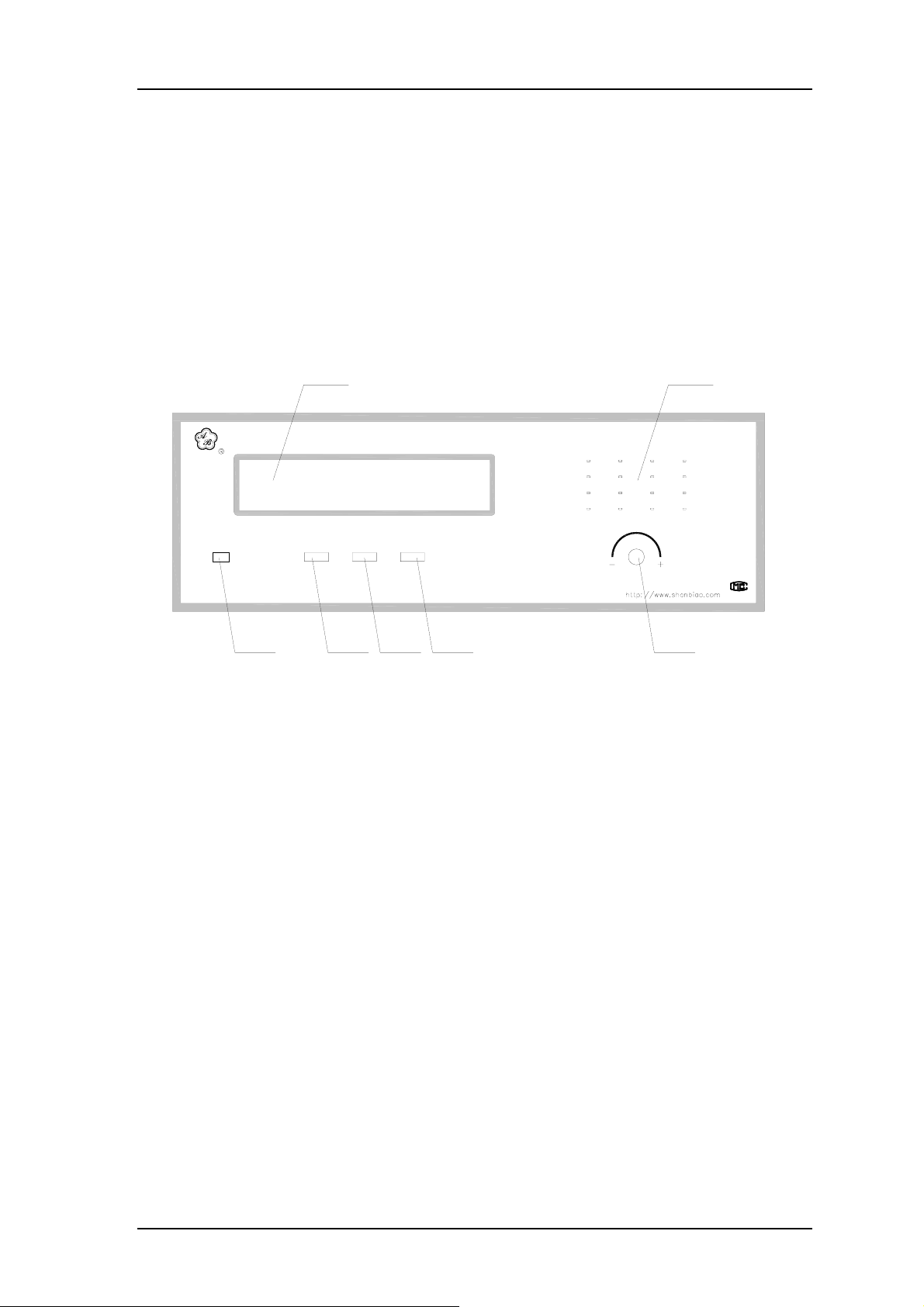

前面板：
前面板共有 1 个液晶显示屏，16 个报警指示灯。
3个按键，1 个电源开关，1 个多功能旋钮。
1 显示屏：
功率上限功率
下限
76543
沪制02290035号
所有测试的参数将在显示屏上显示出来。包括 A 相，B 相，C 相和
合相的电压、电流、功率、功率因数和频率。
2 报警指示灯：
电流和功率的上下限的超限只是将在报警指示灯上直观的显示出
来。包括 A 相，B 相，C 相和合相的电流和功率的上下限。
3 电源开关：
9
上海安标电子有限公司
Page 11
上海安标电子有限公司
按下即可接通仪器的电源，弹出即可切断仪器的电源。
4 A/B/C/Σ键：
此键是用来切换显示屏的内容的，按下此键在 A/B/C/Σ之间循环切
换。
5 功能切换键：
在测试状态下，按下此键，显示屏显示当前测试频率，放开就返回
测试状态。
在功率上下限设定状态下，按下此键同时旋转多功能旋钮，功率设
定值将以 100W 的间隔变动。
6 启动/重置按键：
此键是作为测试电能功能预留的，暂时无用。
7 多功能旋钮：
用来进入设定状态和调节电流和功率的上下限。
10
上海安标电子有限公司
Page 12
3.1.2 后板
上海安标电子有限公司
1
通讯接口
~220V 2A
A
A
V
A
V
±±
BC
A
V
AA
V
±±
±
A
23 4 5

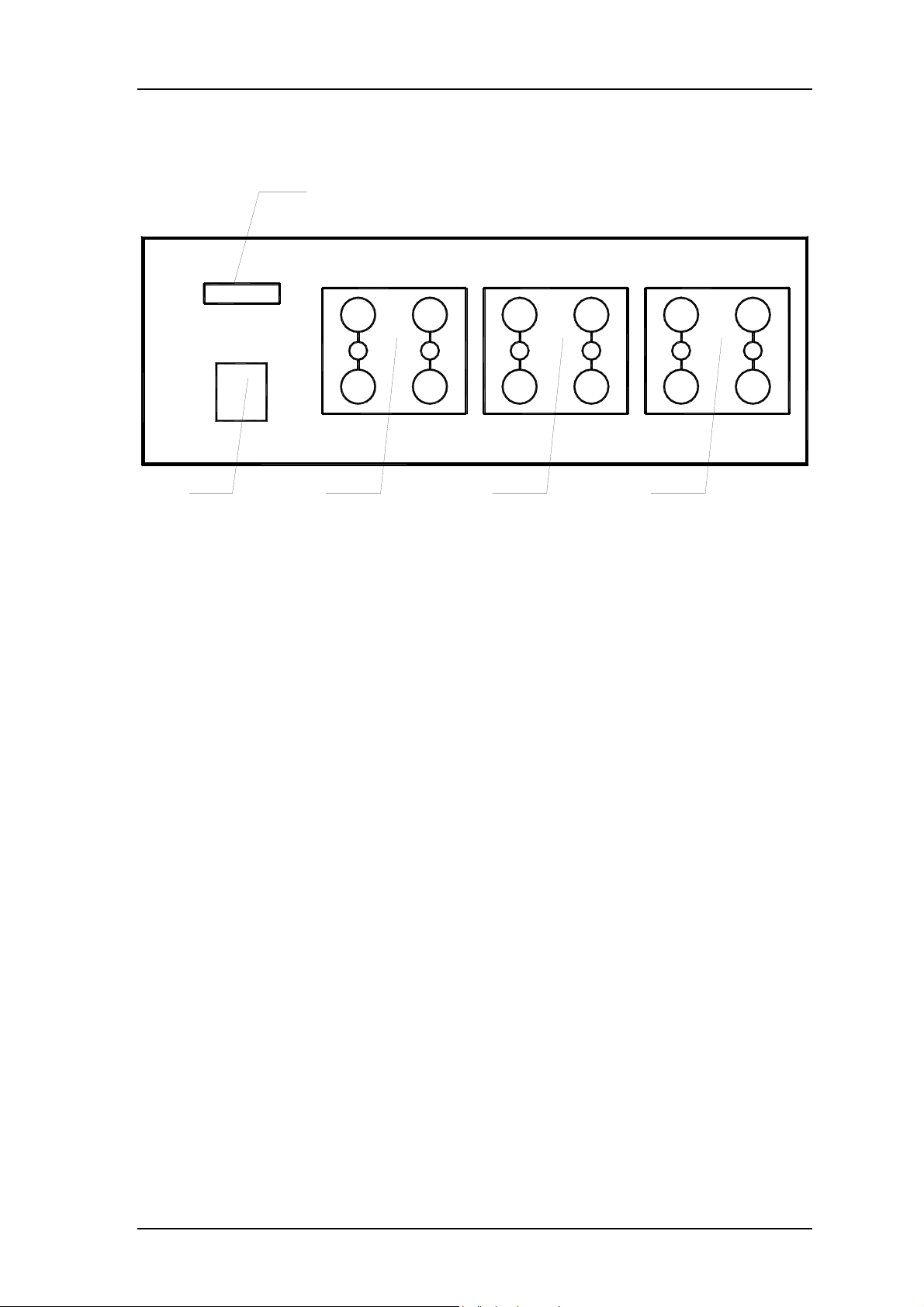

后面板：
后面板有通讯接口，电源插座（内带保险丝），和 12 个测量接线柱。
1 通讯接口：
可选配的通讯接口。
V
V
±
2 电源输入：
仪器的电源输入端。
3 C 相测试接线柱：
连接 C 相的测试线。
4 B 相测试接线柱
连接 B 相的测试线。
5 A 相测试接线柱
连接 A 相的测试线。
11
上海安标电子有限公司
Page 13
上海安标电子有限公司
3.2 工作原理

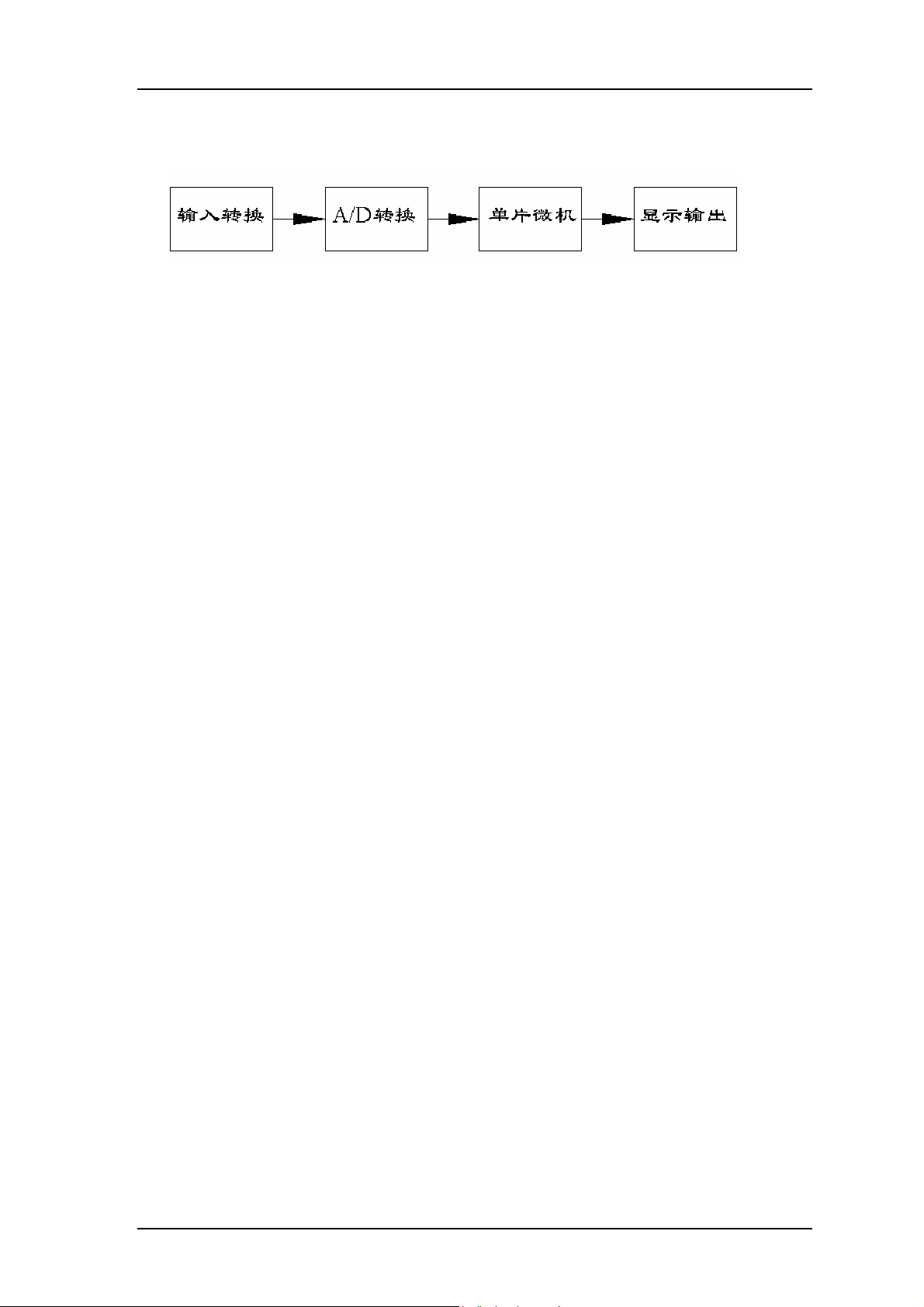

仪器可分为四大部分
输入转换 将输入的电压电流的大小转换为仪器可接受的范围。
A/D 转换 将输入的信号由模拟信号转换为单片微机可接受的数
字信号。
单片微机 仪器的控制中心，处理输入信号的转换、运算、判断
和输出，并输出到显示器提供测量读数。
显示输出 将单片微机输出的数据显示出来，以便观察。
12
上海安标电子有限公司
Page 14
上海安标电子有限公司
第 4 章 使用与操作
4.1 使用前的准备和检查
在第一次使用仪器之前，您应先阅读第 3 和第 4 页的安全预防措施。
在第一次打开仪器的包装箱时，应对照本用户手册的附件清单检查
仪器的附件是否全部完好无损。
在第一次接通仪器的电源之前，您应确保供电电源与仪器的额定电
源电压相符。
4.2 使用前和使用中的安全措施及说明
安全预防措施
在第一次使用仪器之前，您应先阅读第 3 和第 4 页的安全预防措施。
勿将外壳从仪器上取下，仪器内部有些地方存在高压，很危险。
当仪器需要内部检查或调试时，请与最近的安标仪器代理商或上海
安标电子有限公司联系。
如果你发现仪器冒烟或有难闻气味，立即切断电源并拔下电源插
头。尽快与安标电子有限公司联系。
警告接线预防措施
z 为了避免伤害，在连接被测物体之前必须确保良好接地。
z 在
把被测物体与仪器连接前，必须切断被测物的供电，当被测物带
电时不要与仪器连接或是从仪器上取下，否则有可能造成严重事故。
z 当电源开关打开时，不要使用高于电压和电流额定最大允许值的
电压或电流。
z 为安全起见，应确保测量连接线与测量接线柱安全连接。
13
上海安标电子有限公司
Page 15
上海安标电子有限公司
注意：
z 当测量大电流或是电压或电流包含高频成分，接线时应特别注意
可能会相互产生干扰和噪音问题。
z 导接线尽可能短。
z 测量电流时尽可能使用粗导线。
z 为减小对地的分布电容，导线及接地线尽可能远离仪器外壳。
测量电路接线的注意事项
敬告 警告
z 接线时必须确认仪器的接电源端无电源输入，保证接线人员的人
身安全。
z 负载电流沿电流端的粗线流过，因此这些导线要有足够的电流允
许通过量。
14
上海安标电子有限公司
Page 16
打开/切断电源
电源开关位置
电源开关位于前面板的左下角。
打开电源
打开电源后仪器开始自检程序，当检测结果正确时（仪器的自检程
序运行时间为 5 秒左右，仪器就进入测量准备状态。
切断电源
当切断电源时，以前所设定的电压、电流和功率的上下限报警值将
保留下来，下次开机后这些值均不变。
上海安标电子有限公司
注意：
切断电源后应等待 10 秒之后才能再次打开电源，否则仪器可能显
示不正常。
15
上海安标电子有限公司
Page 17
上海安标电子有限公司
4.3 操作步骤
4.3.1 测量/显示电压、电流、有功功率和功率因数
a） 打开电源开关后，仪器通过自检，进入测量准备状态。
b） 将仪器的后部接线柱按接线图安全地连线至被测设备上。
c） 接线完成以后，连通被测设备的输入电源，仪器即开始测量。
d） 按下 A/B/C/Σ键，仪器的显示就在 A/B/C/Σ之间循环切换。
4.3.2 测量/显示频率
在测试状态下，按下功能选择键，即显示当前频率，放开就退回到
测试状态。
4.4 上、下限判断功能
仪器在测试的时候自动判断电流和功率的上下限是否超限，如超
限将自动声光报警。
4.4.1 设定电流和功率上下限值
a) 通过“A/B/C/Σ”键选择欲设定的相应相位界面。
b) 在该相应相位界面按下多功能键出现如下设定界面
I=XXA ■
P=XXXXXW
I=XXA P=XXXXXW S
上面一行为相应上限设定
下面一行为相应下限设定
旋转多功能键，移动“■”来选择欲更改的设定，按下多功能键，
16
上海安标电子有限公司
Page 18
上海安标电子有限公司
“■”变成“*”字后，可以更改选定的设定值。（顺时针旋转多
功能键设定值加 1，逆时针旋转多功能键设定值减 1；按住“启动/
重置”键，同时顺时针旋转多功能键设定值加 10，逆时针旋转多功
能键设定值减 10；按住“功能切换”键，同时顺时针旋转多功能键
设定值加 100，逆时针旋转多功能键设定值减 100；按住“A/B/C/
Σ”键，同时顺时针旋转多功能键设定值加 1000，逆时针旋转多功
能键设定值减 100。）；
将“■”移到“S”处按下多功能键即完成设定。
4.4.2 电流和功率上下限判定
超上限：电流或功率的测量值大于所设定的上限值时，对应的超上
限指示灯亮，蜂鸣器鸣叫。
超下限：电流或功率的测量值大于所设定的下限值时，对应的超下
限指示灯亮，蜂鸣器鸣叫。
4.4.3 设定测试的线制
本仪器可测量三相三线制，三相四线制以及单相的负载。
测试不同的线制需用相应的接线方法接线。（接线方法参照第五
章）
测试三相三线以及三相四线的时候必须在合相设置中选择相应的
线制。
按 A/B/C/Σ键，将仪器的显示切换到总电压\电流\功率\功率因数，
17
上海安标电子有限公司
Page 19
上海安标电子有限公司
按下多功能旋钮进入设定状态，在设定功率下限以后按下多功能旋钮就
能进入设定线制的状态。左右调节旋钮，3φ3W 代表三相三线，3φ4W
代表三相四线，选择你所需要的线制后按下多功能旋钮，仪器储存当前
设置并进入测量状态。
测试单相的时候按接线的相位把显示切换到相应相位（比如接线在
A 相就要把显示切换到 A 相显示）。
18
上海安标电子有限公司
Page 20
第5章 接线方法
接电源
N
L
上海安标电子有限公司
电
源
通讯接口
~220V 2A
A
A1
A
±
BC
V
V1
A
V
±
V
A
A
V
N
L
接负载
负
载

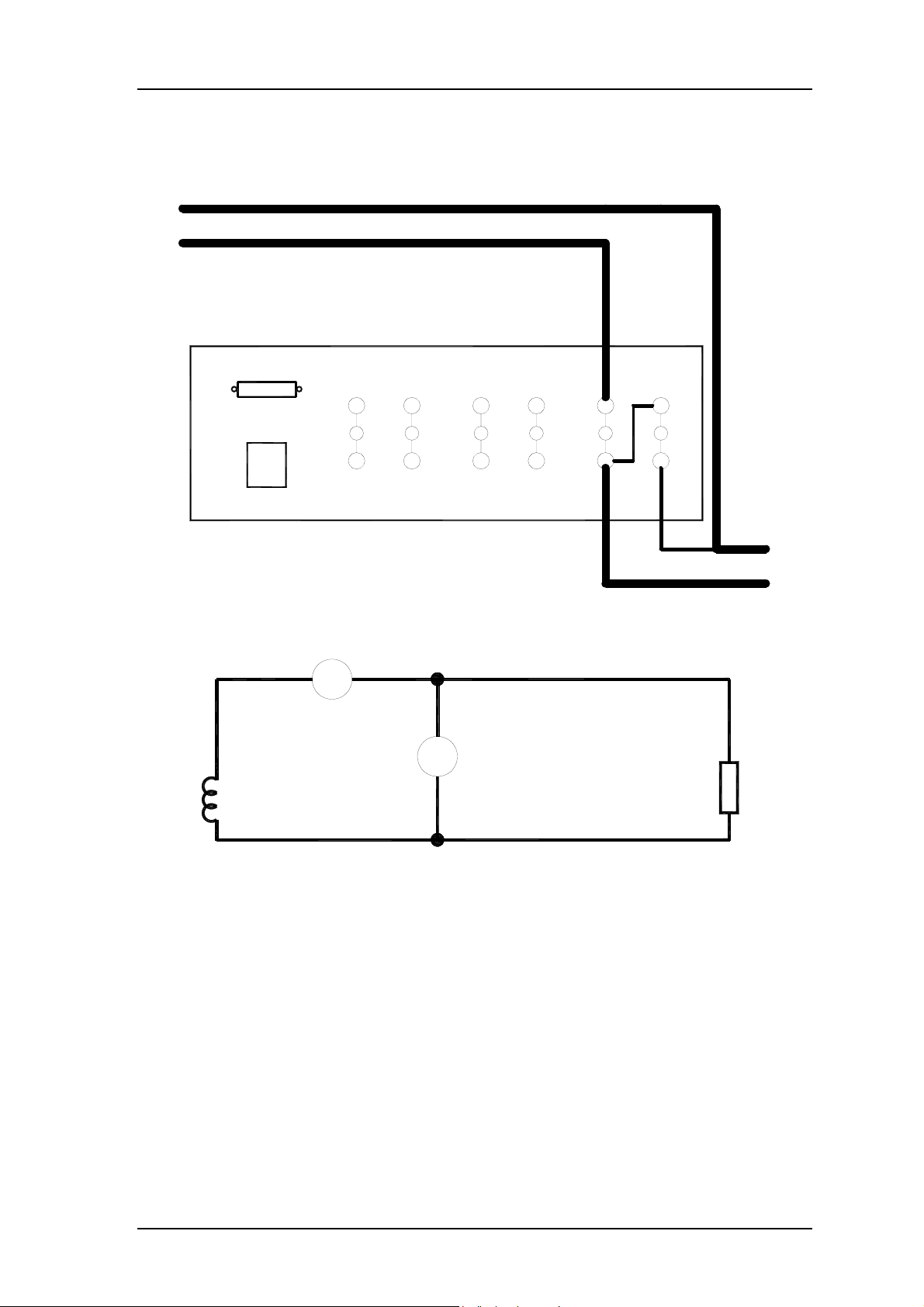

单相接线图
19
上海安标电子有限公司
Page 21
接电源
A
B
C
上海安标电子有限公司
电
源
通讯接口
~220V 2A
A
A1
BC
A
V
A
V
A
A
V
A
B
C
±
V
V1
±
接负载
负
载
±
V3
V

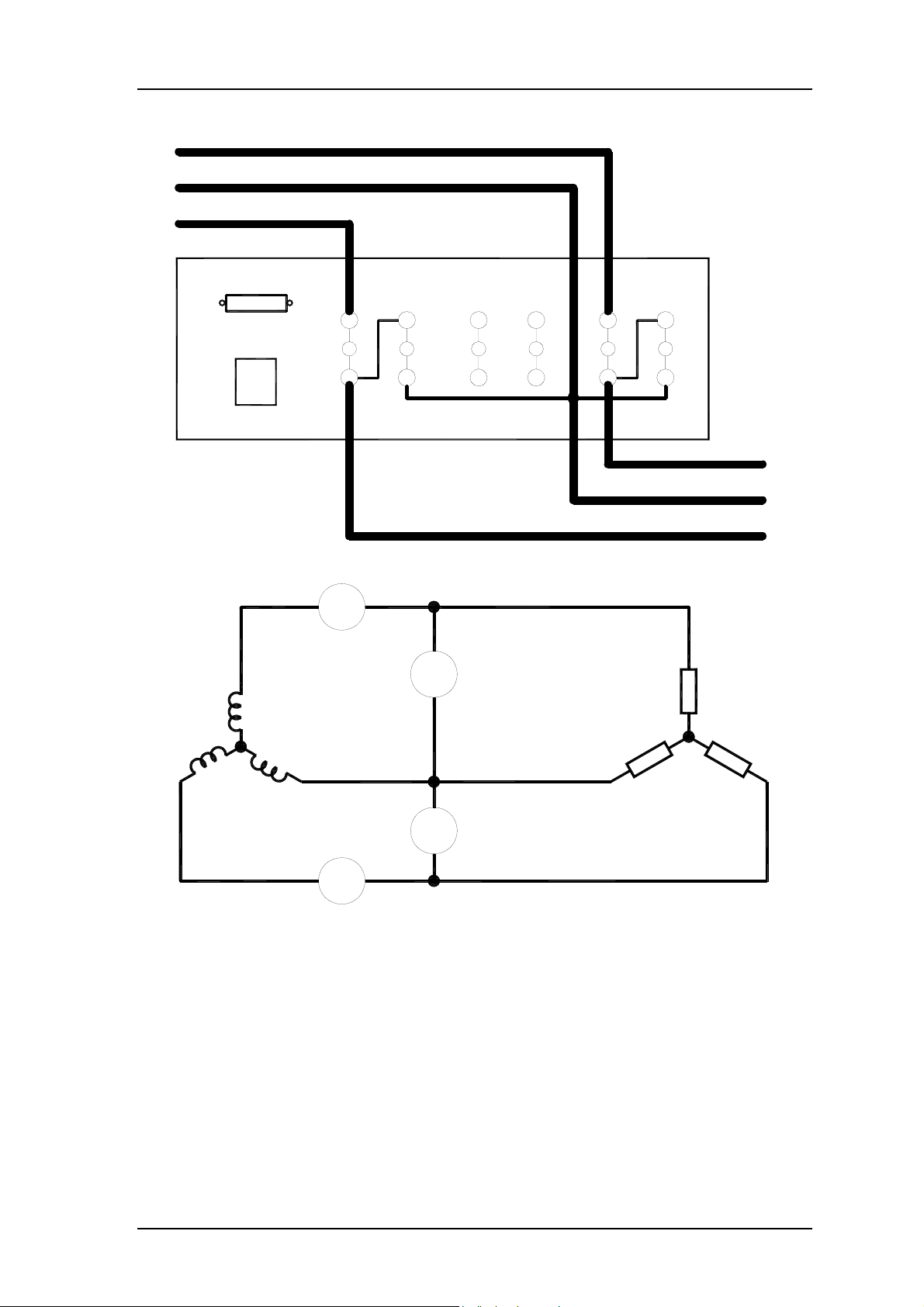

三相三线接线图
20
A3
±
A
注意：将功率表设成三相三线制，此时U
的读数代表BC两点的电压UBC，而AB相的读数为 0。
U
C
的读数代表AB两点的电压U
A
上海安标电子有限公司
AB
，
Page 22
A
B
C
N
上海安标电子有限公司
接电源
电
源
通讯接口
~220V 2A
A
A1
±
BC
A
V
A
V
A
A
V
A
B
C
N
V1
V
±
±
接负载
负
载
V3
A3
±
A

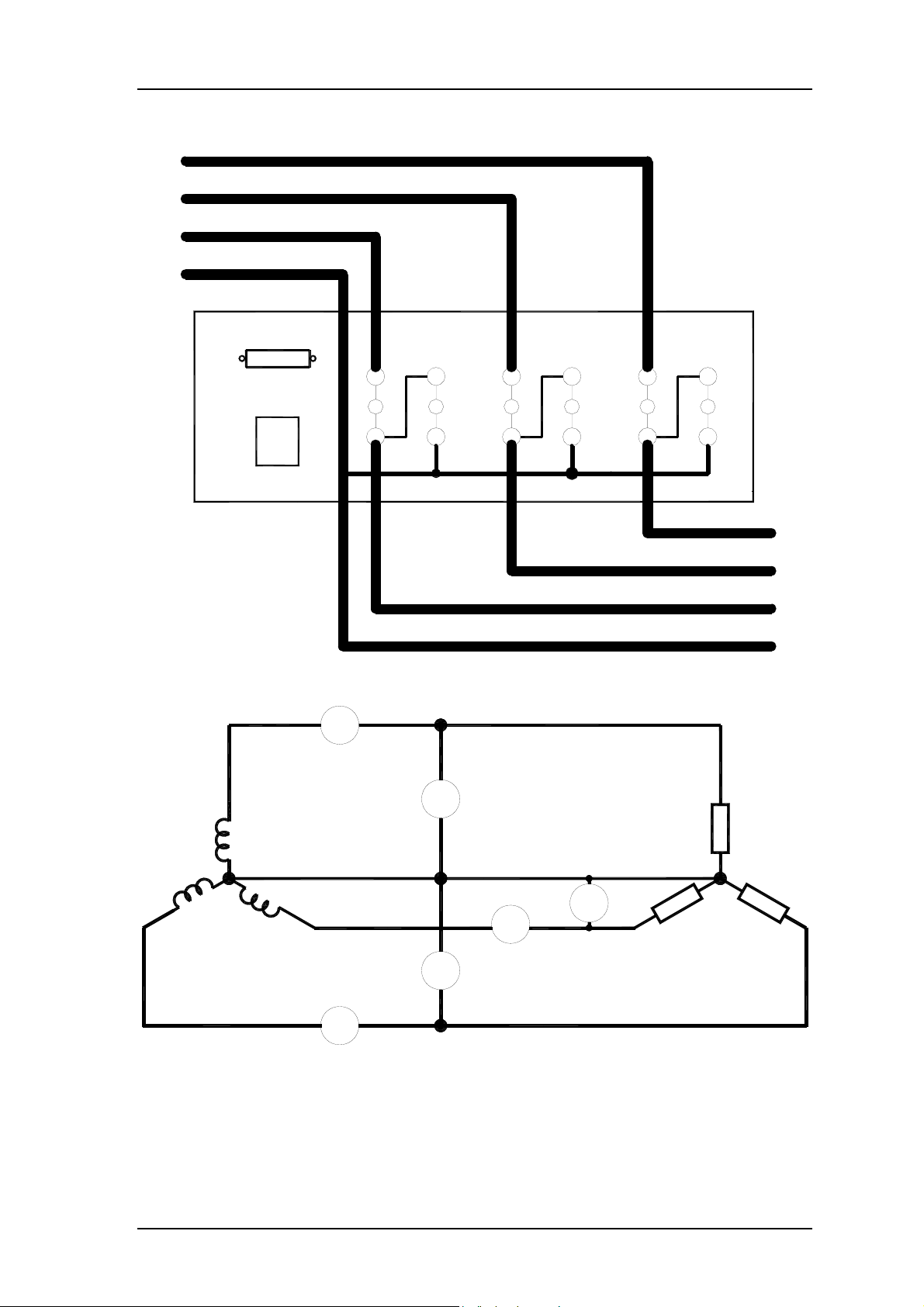

三相四线接线图
注意：将功率表设成三相四线制
±
V
21
A
A2
±
V2
V
上海安标电子有限公司
Page 23
上海安标电子有限公司

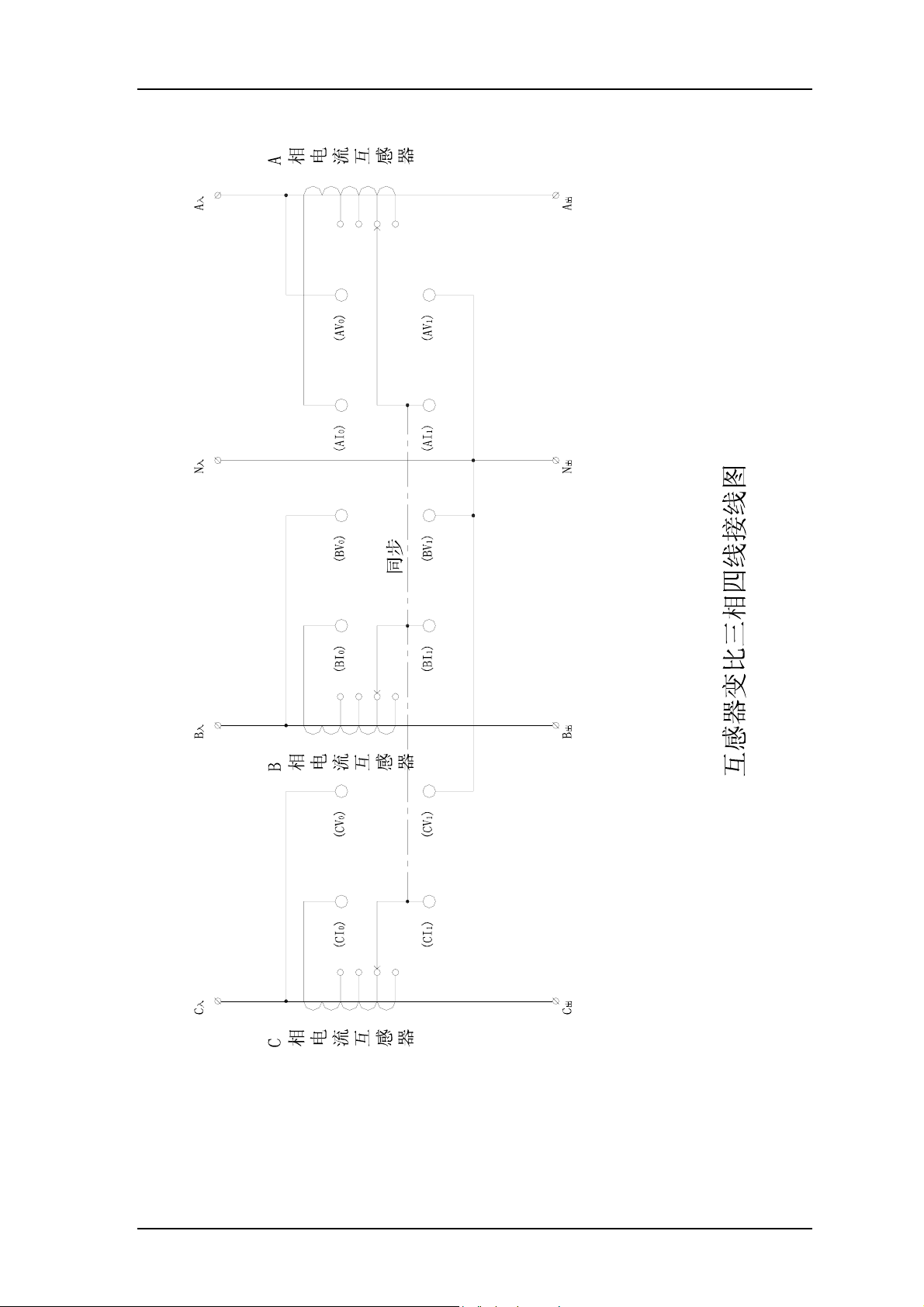

注意：A、B、C 三相必须同步
22
上海安标电子有限公司
Page 24
上海安标电子有限公司

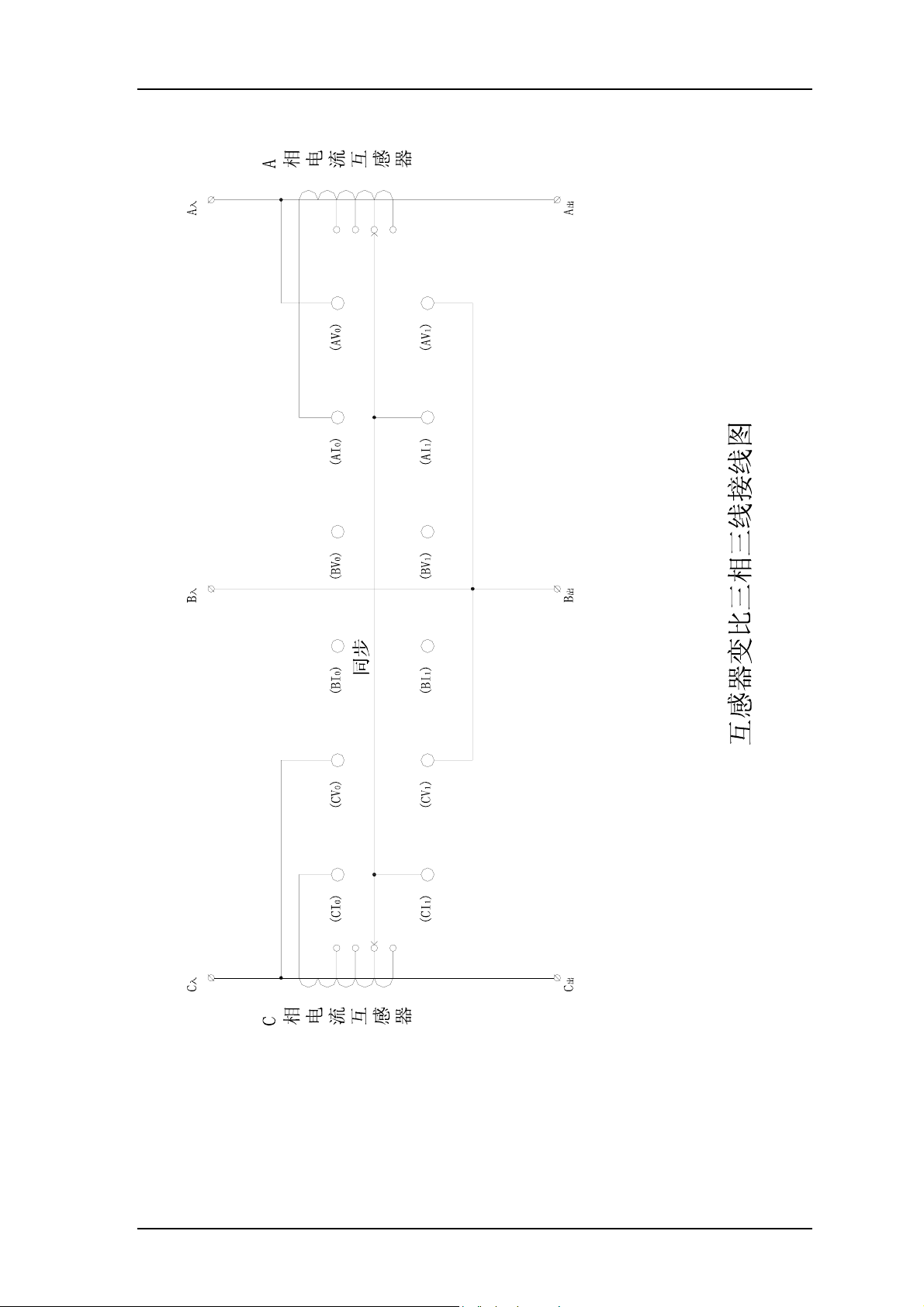

注意：A、C 两相必须同步
23
上海安标电子有限公司
Page 25
上海安标电子有限公司
第 6 章 常见故障及排除方法
仪器在使用的过程中，不可避免的会发生一些故障，对于一些在仪
器使用中常见的故障特征，可能产生的部位、原因、检查及排除方法。
故障：仪器打开电源开关后，显示窗口不显示数值
步骤 1 检查电源线是否有仪器所需的电源电压。
检查方法： 将万用表的量程拨到交流电压档，用表笔测量电源线
的电压是否为仪器所需的额定电源电压。
解决方法： 将仪器的电源线换到与仪器额定电源电压相对应的电
压回路上。
步骤 2 检查电源线是否和仪器的电源线插座安全连接。
解决方法： 将电源线的插头插紧。
步骤 3 检查仪器的电源保险丝是否完好。
检查方法： 关断电源开关，将电源线从仪器的电源插座中拔出，
用小一字螺丝刀将电源线插座下部的保险丝管座挑
出，检查前端的保险丝是否熔断。
解决方法： 按上述的方法，将保险丝管座挑出，取出已熔断的保
险丝座，将新的保险丝插入保险丝管座中，将保险丝
管座插回原处。（注：出厂时，保险丝管座中已经附有
备用保险丝。）
若以上方法均无效，请与我公司的技术部门联系，我们将有专人解
决您的问题。
24
上海安标电子有限公司
Page 26
上海安标电子有限公司
故障：无测量数据
步骤 检查仪器测量连接线是否正确、安全地连接到仪器后面板上
的测量端子上。
检查方法：目测及用万用表测量连接线是否开路。
解决方法：关断电源开关，修复连接线，重新正确地将连接线连接
到测量端子上。
若此方法无效，请与我公司的技术部门联系，我们将有专人解决您
的问题。
25
上海安标电子有限公司
Page 27
第 7 章 仪器成套性
主机 1台
电源线 1根
合格证 1份
说明书 1本
上海安标电子有限公司
第 8 章 其他
8.1 产品自用户购买日起 12 个月内，当用户完全遵守使用说明书中所规
定的使用规则，且用户未私自改动仪器内部结构的情况下，发现仪器不
能正常工作时，本厂负责免费给予更换或修理。
8.2 制造厂有权对产品规格进行更改，恕不另行通知。
8.3 未经我公司同意，用户不得私自拆卸仪器，一经发现，立即取消保
修，视情况收取修理费。
26
上海安标电子有限公司
