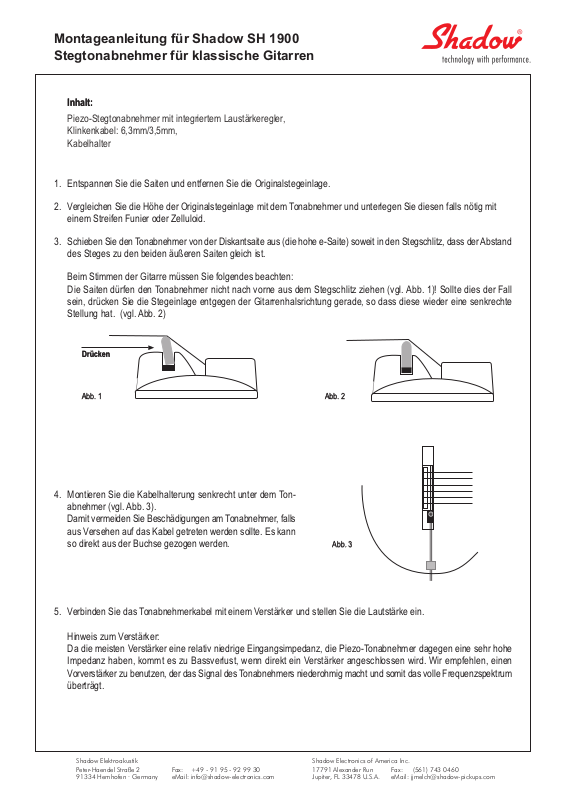

Montageanleitung für Shadow SH 1900
Stegtonabnehmer für klassische Gitarren

Inhalt:

Piezo-Stegtonabnehmer mit integriertem Laustärkeregler,
Klinkenkabel: 6,3mm/3,5mm,
Kabelhalter

1. Entspannen Sie die Saiten und entfernen Sie die Originalstegeinlage.

2. Vergleichen Sie die Höhe der Originalstegeinlage mit dem Tonabnehmer und unterlegen Sie diesen falls nötig mit
einem Streifen Funier oder Zelluloid.

3. Schieben Sie den Tonabnehmer von der Diskantsaite aus (die hohe e-Saite) soweit in den Stegschlitz, dass der Abstand
des Steges zu den beiden äußeren Saiten gleich ist.

Beim Stimmen der Gitarre müssen Sie folgendes beachten:
Die Saiten dürfen den Tonabnehmer nicht nach vorne aus dem Stegschlitz ziehen (vgl. Abb. 1)! Sollte dies der Fall
sein, drücken Sie die Stegeinlage entgegen der Gitarrenhalsrichtung gerade, so dass diese wieder eine senkrechte
Stellung hat. (vgl. Abb. 2)

Drücken

Abb. 1 Abb. 2

4. Montieren Sie die Kabelhalterung senkrecht unter dem Ton­abnehmer (vgl. Abb. 3).
Damit vermeiden Sie Beschädigungen am Tonabnehmer, falls
aus Versehen auf das Kabel getreten werden sollte. Es kann
so direkt aus der Buchse gezogen werden.

Abb. 3

5. Verbinden Sie das Tonabnehmerkabel mit einem Verstärker und stellen Sie die Lautstärke ein.

Hinweis zum Verstärker:
Da die meisten Verstärker eine relativ niedrige Eingangsimpedanz, die Piezo-Tonabnehmer dagegen eine sehr hohe
Impedanz haben, kommt es zu Bassverlust, wenn direkt ein Verstärker angeschlossen wird. Wir empfehlen, einen
Vorverstärker zu benutzen, der das Signal des Tonabnehmers niederohmig macht und somit das volle Frequenzspektrum
überträgt.
