LED’s
work
A
BRAND
SHADA
Technical specifications
Art no.
Total output (W):
Luminous flux
Charging time (h):
Burning time
Protection class:
Input voltage (V DC):
Warm up time (s):
Switch cycles:
LED lifetime (h):
Colour temperature (K):
Colour Rendering Index:
Beam angle
Battery
(working light/flashlight) (lm):
(working light/flashlight) (h):
(working light/flashlight):
700319
2/2
180/160
~ 3-4
~ 3
IP44
5V 1A (USB)
<1
30.000
30.000
6.500
Ra>70
60°/15°
Li-Ion 3,7V 1600mAh 5,92Wh

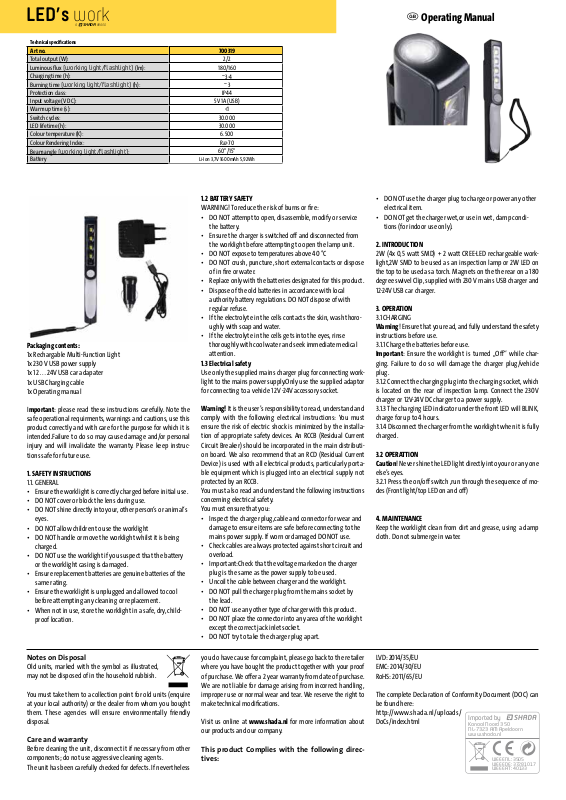

Operating Manual
Packaging contents:
1x Rechargable Multi-Function Light
1x 230 V USB power supply
1x 12 …24V USB car adapater
1x USB Charging cable
1x Operating manual
Important: please read these instructions carefully. Note the
safe operational requirments, warnings and cautions, use this
product correctly and with care for the purpose for which it is
intended.Failure to do so may cause damage and/or personal
injury and will invalidate the warranty. Please keep instructions safe for future use.
1. SAFETY INSTRUCTIONS
1.1. GENERAL
• Ensure the worklight is correctly charged before initial use.
• DO NOT cover or block the lens during use.
• DO NOT shine directly into your, other person‘s or animal‘s
eyes.
• DO NOT allow children to use the worklight
• DO NOT handle or move the worklight whilst it is being
charged.
• DO NOT use the worklight if you suspect that the battery
or the worklight casing is damaged.
• Ensure replacement batteries are genuine batteries of the
same rating.
• Ensure the worklight is unplugged and allowed to cool
before attempting any cleaning or replacement.
• When not in use, store the worklight in a safe, dry, childproof location.
1.2 BATTERY SAFETY
WARNING! To reduce the risk of burns or fire:
• DO NOT attempt to open, disassemble, modify or service
the battery.
• Ensure the charger is switched o and disconnected from
the worklight before attempting to open the lamp unit.
• DO NOT expose to temperatures above 40 °C
• DO NOT crush, puncture, short external contacts or dispose
of in fire or water.
• Replace only with the batteries designated for this product.
• Dispose of the old batteries in accordance with local
authority battery regulations. DO NOT dispose of with
regular refuse.
• If the electrolyte in the cells contacts the skin, wash thoroughly with soap and water.
• If the electrolyte in the cells gets into the eyes, rinse
thoroughly with cool water and seek immediate medical
attention.
1.3 Electrical safety
Use only the supplied mains charger plug for connecting worklight to the mains power supply.Only use the supplied adaptor
for connecting to a vehicle 12V -24V accessory socket.
Warning! It is the user’s responsibility to read, understand and
comply with the following electrical instructions: You must
ensure the risk of electric shock is minimized by the installation of appropriate safety devices. An RCCB (Residual Current
Circuit Breaker) should be incorporated in the main distribution board. We also recommend that an RCD (Residual Current
Device) is used with all electrical products, particularly portable equipment which is plugged into an electrical supply not
protected by an RCCB.
You must also read and understand the following instructions
concerning electrical safety.
You must ensure that you:
• Inspect the charger plug,cable and connector for wear and
damage to ensure items are safe before connecting to the
mains power supply. If worn or damaged DO NOT use.
• Check cables are always protected against short circuit and
overload.
• Important:Check that the voltage marked on the charger
plug is the same as the power supply to be used.
• Uncoil the cable between charger and the worklight.
• DO NOT pull the charger plug from the mains socket by
the lead.
• DO NOT use any other type of charger with this product.
• DO NOT place the connector into any area of the worklight
except the correct jack inlet socket.
• DO NOT try to take the charger plug apart.
• DO NOT use the charger plug to charge or power any other
electrical item.
• DO NOT get the charger wet,or use in wet, damp conditions (for indoor use only).
2. INTRODUCTION
2W (4x 0,5 watt SMD) + 2 watt CREE-LED rechargeable worklight,2W SMD to be used as an inspection lamp or 2W LED on
the top to be used as a torch. Magnets on the the rear on a 180
degree swivel Clip, supplied with 230 V mains USB charger and
12-24V USB car charger.
3. OPERATION
3.1 CHARGING
Warning! Ensure that you read, and fully understand the safety
instructions before use.
3.1.1 Charge the batteries before use.
Important: Ensure the worklight is turned „O“ while charging. Failure to do so will damage the charger plug/vehicle
plug.
3.1.2 Connect the charging plug into the charging socket, which
is located on the rear of inspection lamp. Connect the 230V
charger or 12V-24V DC charger to a power supply.
3.1.3 The charging LED indicator under the front LED will BLINK,
charge for up to 4 hours.
3.1.4 Disconnect the charger from the worklight when it is fully
charged.
3.2 OPERATTION
Caution! Never shine the LED light directly into your or any one
else’s eyes.
3.2.1 Press the on/o switch ,run through the sequence of mo-
des (Front light/top LED on and o)
4. MAINTENANCE
Keep the worklight clean from dirt and grease, using a damp
cloth. Do not submerge in water.
Notes on Disposal
Old units, marked with the symbol as illustrated,
may not be disposed of in the household rubbish.
You must take them to a collection point for old units (enquire
at your local authority) or the dealer from whom you bought
them. These agencies will ensure environmentally friendly
disposal.
Care and warranty
Before cleaning the unit, disconnect it if necessary from other
components; do not use aggressive cleaning agents.
The unit has been carefully checked for defects. If nevertheless
you do have cause for complaint, please go back to the retailer
where you have bought the product together with your proof
of purchase. We oer a 2 year warranty from date of purchase.
We are not liable for damage arising from incorrect handling,
improper use or normal wear and tear. We reserve the right to
make technical modifications.
Visit us online at www.shada.nl for more information about
our products and our company.
This product Complies with the following directives:
LVD: 2014/35/EU
EMC: 2014/30/EU
RoHS: 2011/65/EU
The complete Declaration of Conformity Document (DOC) can
be found here:
http://www.shada.nl/uploads/
DoCs/index.html
Imported by
Kanaal Noord 350
NL-7323 AM Apeldoorn
www.shada.nl
WEEE NL: 3505
WEEE DE: 37281017
WEEE AT: 40133
LED’s
work
A
BRAND
SHADA
Technische Spezifikationen
Art Nr.
Gesamtleistung (W):
Lichtstrom (Arbeitsleuchte/Taschenlampe) (lm):
Ladezeit (Std.):
Leuchtdauer (Arbeitsleuchte/Taschenlampe) (Std.):
Schutzart (IP):
Eingangsspannung (V DC):
Aufwärmzeit (s):
Schaltzyklen:
LED Lebensdauer (Std.):
Farbtemperatur (K):
Farbwiedergabeindex:
Abstrahlwinkel
Akku
(Arbeitsleuchte/Taschenlampe):
700319
2/2
180/160
~ 3-4
~ 3
IP44
5V 1A (USB)
<1
30.000
30.000
6.500
Ra>70
60°/15°
Li-Ion 3,7V 1600mAh 5,92Wh
D
Bedienungsanleitung
Verpackungsinhalt:
1x Akku Multifunktions-Arbeitsleuchte
1x 230 V USB Netzteil
1x 12 …24V USB KFZ-Adapater
1x USB Ladekabel
1x Bedienungsanleitung
1.Sicherheitsanweisungen
1.1. Allgemein
• Achten Sie darauf, dass die Arbeitsleuchte vor dem ersten Gebrauch vollständig aufgeladen ist.
• Decken Sie die LEDs während des Gebrauchs der Arbeitsleuchte nicht ab.
• Richten Sie die Arbeitsleuchte während des Gebrauchs nicht
auf die Augen anderer Personen.
• Geben Sie die Arbeitsleuchte niemals an Kinder.
• Benutzen Sie die Arbeitsleuchte nicht während der Ladevorgangs.
• Benutzen Sie die Arbeitsleuchte nicht weiter, wenn diese in
irgendeiner Art Beschädigungen aufweist.
• Wenn die Akkus ersetzt werden müssen, stellen Sie sicher,
dass diese die gleichen Werte haben wie die zu ersetzenden.
• Stellen Sie sicher, dass die Arbeitsleuchte bei Reinigung
nach dem Gebrauch abgekühlt ist.
• Lagern Sie die Arbeitsleuchte an einem trockenen und kindersicheren Ort.
1.2. Batteriesicherheit (Akku)
Hinweise zur Vermeidung von Feuer durch Akkus
• Versuchen Sie nie die Batterien (Akkus) zu önen, zu zerlegen oder zu modifizieren
• Stellen Sie sicher, dass das Ladegerät nicht mehr mit der
Arbeitsleuchte verbunden ist wenn diese geönet werden
sollte (nur vom Fachmann).
• Vermeiden Sie Temperaturen über 40 °C
• Stellen Sie sicher, dass die Batterien (Akkus) nicht zerquetscht, kurzgeschlossen, ins Feuer oder Wasser geworfen
werden.
• Batterien (Akkus) sind Sondermüll und dürfen nicht im
Hausmüll entsorgt, sondern müssen bei Sammelstellen
abgegeben werden.
• Sollte Batterieflüssigkeit auf Ihre Haut gelangen waschen Sie
die Stelle gründlich mit reichlich Wasser und Seife. Bei Augenkontakt sofort mit reichlich klarem kalten Wasser spülen und
umgehend einen Arzt oder Krankenhaus aufsuchen.
1.3 Elektrische Sicherheit
• Verwenden Sie zum Laden der Arbeitsleuchte an 230V nur
das mitgelieferte Ladegerät und zum Laden in einem Fahrzeug den 12V-24V Adapter.
• Hinweis! Als Anwender sind Sie für ordnungsgemäße Verwendung des Produktes verantwortlich. Stellen Sie daher sicher, dass Sie die Bedienungsanweisung vor der Benutzung
komplett gelesen und verstanden haben.
• Es ist sicherzustellen, dass die hausseitige Installation den
gültigen Normen und Standards entspricht.
• Prüfen Sie nach dem Auspacken und vor der ersten Verwendung dass die Produkte vollzählig und nicht beschädigt sind.
• Bevor Sie das Ladegerät verwenden vergewissern Sie sich
das es für den Gebrauch an der in Ihrem Land üblichen Netzspannung verwendet werden kann (Typenschild).
• Ziehen Sie nicht das Ladegerät während des Ladevorganges
aus der Steckdose.
• Verwenden Sie kein anderes als das mitgelieferte Ladegerät.
• Schließen Sie den Ladestecker nur an die an der Arbeitsleuchte vorgesehenen Buchse an.
• Laden Sie keine anderen Geräte mit dem Ladegerät.
• Beachten Sie, dass das Ladegerät nur für die Verwendung
im Innenbereich konstruiert ist und nicht für eine feuchte
Umgebung geeignet ist bzw. verwendet werden darf.
2. Produktbeschreibung und Spezifikationen
AKKU-Arbeitsleuchte 2W (4x 0,5W SMD) LED und 2W CREE-LED
welche als Arbeitsleuchte sowie als Taschenlampe (2W LED)
verwendet werden kann. Durch die integrierten Magnete auf
dem 180°drehbaren Clip kann dieser auf metallischen Untergründen haften (ausgenommen Buntmetalle wie z.B. Aluminium, Messing etc.).
3. Betrieb und Laden
3.1 Laden
3.1.1 Laden der Akkus vor der ersten Verwendung. Wichtig!
Stellen Sie sicher dass die Arbeitsleuchte ausgeschaltet ist um
Schäden am Ladegerät und/oder PKW-Adapter zu vermeiden.
3.1.2 Verbinden Sie den DC-Stecker mit der Ladebuchse der Arbeitsleuchte. Stecken Sie das Ladegerät in die Steckdose bzw.
den PKW-Adapter in die Bordspannungssteckdose oder Zigarettenanzünder.
3.1.3 Die LED-Ladeanzeige unterhalb der 4 LED‘s blinkt während
des Ladevorganges GELB. Der Ladevorgang kann bis zu 4 Stunden dauern.
3.1.4 Entfernen Sie das Ladegerät wenn der Ladevorgang abgeschlossen ist.
3.2 Betrieb
Achtung: niemals die LEDs auf die Augen anderer Personen
richten.
3.2.1 Drücken Sie den Einschalter um die gewünschte Funktion
einzustellen. Diese sind bei 1x drücken: 2W Arbeitsleuchte, 2x
drücken: 2W Taschenlampenfunktion und 3x drücken: AUS.
4. Wartung
Halten Sie die Arbeitsleuchte sauber von Schmutz, Fetten und
Ölen. Verwenden Sie zur Reinigung ein feuchtes Tuch.
Hinweise für die Entsorgung
Alte bzw. defekte Geräte, die mit dem nebenstehenden Symbol gekennzeichnet sind, dürfen nicht
im Hausmüll entsorgt werden. Bitte entsorgen Sie
das Gerät, indem Sie es Ihrer örtlichen Sammelstelle für Altgeräte zuführen oder Sie es an Ihren Händler o.ä. zurückgeben.
Diese sorgen für eine umweltgerechte Entsorgung.
Pege und Garantie
Vor der Reinigung des Gerätes trennen Sie es immer vom Netzstrom; benutzen Sie niemals chemische Reinigungsmittel oder
Reinigungsmittel die Schleiristalle enthalten.
Das Gerät wurde sorgfältig auf Defekte untersucht. Trotzdem
kann es in seltenen Einzelfällen zu Problemen kommen. Bitte
retournieren Sie den Strahler im Falle eines Defekts an Ihren
Händler mittels Ihres Kassenbons oder der Originalrechnung.
Wir geben 2 Jahre Garantie ab dem Einkaufsdatum. Bei falscher
oder fehlerhafter Anwendung übernehmen wir keine Haftung
oder Garantie. Wir behalten uns technische Änderungen vor.
Besuchen Sie uns online unter www.shada.nl für weitere Informationen über unsere Produkte und unser Unternehmen.
CE-Konformitätserklärung
Hiermit erklären wir, dass das Produkt den grundliegenden Anforderungen des europäischen Parlaments und der Richtlinien
des Rates zur Angleichung der Gesetze der Mitgliedsstaaten
hinsichtlich der Niederspannungsrichtline (LVD), elektromagnetischen Verträglichkeit (EMC)erfüllt.
LVD: 2014/35/EU - EMV: 2014/30/EU - RoHS: 2011/65/EU
Die EG-Konformitätserklärung kann herunterladen werden
unter:
http://www.shada.nl/uploads/DoCs/index.html
Imported by
Kanaal Noord 350
NL-7323 AM Apeldoorn
www.shada.nl
WEEE NL: 3505
WEEE DE: 37281017
WEEE AT: 40133
LED’s
work
A
BRAND
SHADA
Technische specificaties
Art no.
Totale output (W):
Lichtstroom (werklamp/zaklamp) (lm):
Oplaadtijd (u):
Branduren (werklamp/zaklamp) (u):
Beschermingsgraad (IP):
Input voltage (V DC):
Warm-up tijd (s):
Schakel cycli :
LED Levensduur (u):
Kleur temperatuur (K):
Index kleurweergave (CRI):
Stralingshoek (werklamp/zaklamp):
Accu
700319
2/2
180/160
~ 3-4
~ 3
IP44
5V 1A (USB)
<1
30.000
30.000
6.500
Ra>70
60°/15°
Li-Ion 3,7V 1600mAh 5,92Wh
Gebruiksaanwijzing
Verpakkingsinhoud:
1x Oplaadbare looplamp
1x 230 V USB voeding
1x 12 …24V DC USB Boordspanningsadapter voor in de (vracht)
auto
1x USB Laadkabel
1x Handleiding
Algemene veiligheidsinstructies: Lees de gebruiksaanwijzing
van de Looplamp voor gebruik! De handleiding maakt deel
uit van het product. Deze bevat belangrijke aanwijzingen voor
het gebruik van het apparaat. Houd altijd de bijgevoegde gebruiksaanwijzing bij de hand voor het kunnen opzoeken van
informatie! Deze moet worden toegevoegd bij het overdragen
van het apparaat aan derden.
gebruiker
als gevolg van bijv. kortsluiting, brand of een elektrische schok.
Het gehele product mag niet worden gewijzigd, aangepast of
geopend.
Deze veiligheidsaanwijzingen moeten worden nageleefd in
alle gevallen! Elke aanspraak op garantie vervalt in geval van
schade
veroorzaakt door het niet naleven van deze technische handleiding. Wij zijn niet aansprakelijk voor gevolgschade of voor
schade aan
eigendommen of personen veroorzaakt door het niet in acht
nemen van de veiligheidsaanwijzingen en onjuist gebruik van
het apparaat.
1.2 Veiligheid gebruik accu
Waarschuwing:
Om brandschade te voorkomen:
• Open of wijzig de meegeleverde accu niet
• Stel de lamp niet bloot aan temperature boven de 40 °C.
• Stel de accu niet bloot aan water, vuur en/of kans op beschadiging.
• Wanneer er vloeistof uit de accu in contact komt met de
huid, dient de huid goed te worden gereinigd met water en
zeep.
• Wanneer er vloeistof uit de accu in contact komt met de
ogen, dienen de ogen goed te worden gereinigd met koud
water en een arts te worden geraadpleegd.
1.3 Elektrische veiligheid
Gebruik uitsluitend de bijgeleverde netlader en/of boordspanningsadapter om de lamp op te laden.
het laadproces (ca. 3~4 uur).
3.1.4 Haal de netvoeding van de netspanning af wanneer het
laadproces is voltooid.
3.2 GEBRUIK VAN HET PRODUCT
Waarschuwing!: Schijn nooit de LED lamp direct in de ogen, dit
kan letsel / blindheid veroorzaken.
3.2.1 Druk verscheidene malen op de aan/uit knop om de functies van de looplamp te doorlopen (looplamp/zaklamp functie).
4. Onderhoud
Houdt het product schoon met een vochtige doek. Dompel het
product niet onder water.
1. Veiligheidsmaatregelen
De gebruiker dient zich aan de veiligheidsaanwijzingen en
waarschuwingen te houden voor een veilig gebruik van het
product. Lees de gebruiksaanwijzing vóór gebruik van het product! De Looplamp kan buiten gebruikt worden, maar voorkom
contact met extreme temperaturen of trillingen, kan dit leiden
tot schade aan (de batterij van) de looplamp. De behuizing
niet onderdompelen in water, de beschermingsklasse van dit
product is IP44. Probeer nooit het apparaat te openen. De Looplamp kan niet worden gerepareerd, het dient onmiddellijk te
worden verwijderd in geval van defect. Zorg voor voldoende
ventilatie van het apparaat.
Bedek het niet tijdens het gebruik. Gebruik geen andere dan
de meegeleverde voedingen om de looplamp op te laden. De
Looplamp mag alleen binnen worden opgeladen bij temperaturen boven 0 °C.
Elk ander gebruik van het apparaat dan hierboven beschreven
staat, kan schade aan het product of gevaar opleveren voor de
Aanwijzingen voor verwijdering
Oude eenheden, aangeduid met het symbool zoals
afgebeeld, mogen niet weggegooid worden met
het gewone huisvuil.
U moet ze bij een inzamelpunt deponeren voor oude eenheden (informeer bij uw gemeente) of de leverancier van wie u
het product kocht. Deze zorgen voor een milieuvriendelijke
verwerking.
Garantie
Voordat u het apparaat schoonmaakt, ontkoppelt u deze van
andere componenten; geen agressieve reinigingsmiddelen gebruiken. Het apparaat is zorgvuldig gecontroleerd op gebreken.
2. INTRODUCTIE
2W (4x 0,5W SMD LED) oplaadbare looplamp met:
• 2W CREE Power LED zaklampfunctie.
• 2W looplamp functie
• Magneet aan de achterkant op 180° draaibare clip
• Oplaadbaar middels een USB-netadapter of USB-auto
boordspanningsadapter
3. INSTRUCTIES
3.1 OPLADEN
3.1.1 Laad de accu eerst op bij ingebruikname van het product
Belangrijk: Zorg er voor dat de looplamp is uitgeschakeld tijdens het laadproces. Onjuist laden van het product kan leiden
tot beschadiging of defect.
3.1.2 Bevestig de laadplug van de lader op het aangewezen
punt van de looplamp aan de onderzijde. Steek de meegeleverde lader In een wandcontactdoos of, in geval van de autoloader
, op het Boordspanningsaanluitingspunt van de (vracht)auto.
3.1.3 De laadindicator, onder de 4 LED‘s zal knipperen tijdens
Als u desondanks toch een klacht hebt, ga dan terug naar de
winkel samen met uw aankoopbewijs. Wij bieden een 2 jaar
garantie vanaf de aankoopdatum. Wij zijn niet aansprakelijk
voor schade als gevolg van onjuiste behandeling, onjuist gebruik of slijtage van het product. Wij behouden ons het recht
technische wijzigingen aan te brengen.
Bezoek ons online op www.shada.nl voor meer informatie
over onze producten en ons bedrijf.
CE -conformiteitsverklaring
Dit product voldoet aan de volgende richtlijnen:
LVD: 2014/35/EU, EMC: 2014/30/EU, RoHS: 2011/65/EU
Het complete EG conformiteitsdocument (DoC) kunt u downloaden via:
http://www.shada.nl/uploads/DOCs/index.html
Imported by
Kanaal Noord 350
NL-7323 AM Apeldoorn
www.shada.nl
WEEE NL: 3505
WEEE DE: 37281017
WEEE AT: 40133
Loading...
