SFA Sanipump ZFS 71 User guide

Download

Page 1

9030

02.2020

SANIPUMP®ZFS71

Grinder pump

Operation manual

Abwasser-Tauchpumpe

Betriebsanleitung

Pompe submersible pour

évacuation des eaux usées

Mode d'emploi

Bomba sumergible para aguas

residuales

Manual de instrucciones

Pompa sommersa per acque reﬂue

Istruzioni per l'uso

Afvalwater-dompelpomp

Gebruikshandleiding

Bomba submersível para águas

residuais

Manual de instruções

Page 2

English ...................................... 3

Deutsch ..................................... 17

Français .................................... 32

Italiano ..................................... 47

Nederlands ................................ 62

Español ..................................... 77

Português ................................. 92

Page 3

1. SAFETY .....................................................................pg.4

1.1 Identifying the warning signs ...........................................pg.4

1.2 Personnel qualiﬁcations and training ...............................pg.5

1.3 Dangers from non-observance of the safety instructions ....... pg.5

1.4 Safety-awareness at work ................................................pg.5

1.5 Safety instructions for the customer/operator ....................pg.5

Safety instructions for maintenance, inspection and assembly work

1.6

1.7

Unauthorised re-equipping and spare-part production .........pg.6

CONTENTS

1.8 Unauthorised modes of operation .....................................pg.6

2. GENERAL .................................................................pg.6

2.1 Scope ...........................................................................pg.6

2.2 Queries and orders .......................................................pg.6

2.3 Technical data ...............................................................pg.6

2.4 Range of application .....................................................pg.7

2.5 Accessories ..................................................................pg.7

3. TRANSPORT AND TEMPORARY STORAGE ........pg.8

4. DESCRIPTION ..........................................................pg.8

4.1 Motors ..........................................................................pg.8

4.2 Pumps ...........................................................................pg.8

4.3 Switching device (AC-powered model).............................pg. 8

.pg.5

5. INSTALLATION ........................................................pg.8

5.1 Electrical equipment .......................................................pg.8

5.2 Hydraulic system ..........................................................pg.10

5.3 Level control system ......................................................pg.11

6. COMMISSIONING ...............................................pg.11

7. MAINTENANCE AND REPAIR ............................pg.11

8. MALFUNCTIONS, CAUSES AND

TROUBLESHOOTING .................................................pg.11

9. GUARANTEE ......................................................... pg.12

10. TECHNICAL MODIFICATIONS .......................... pg.12

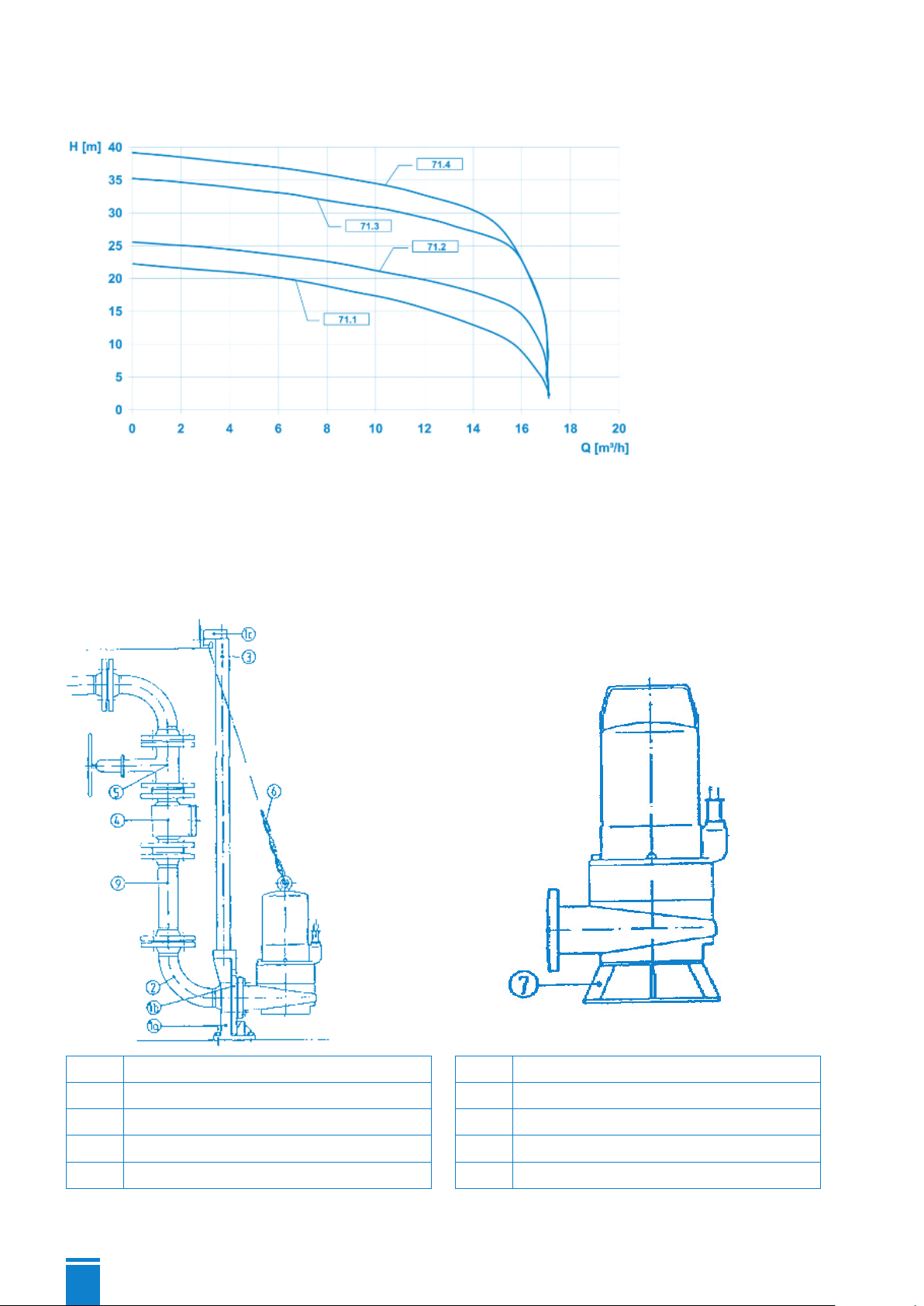

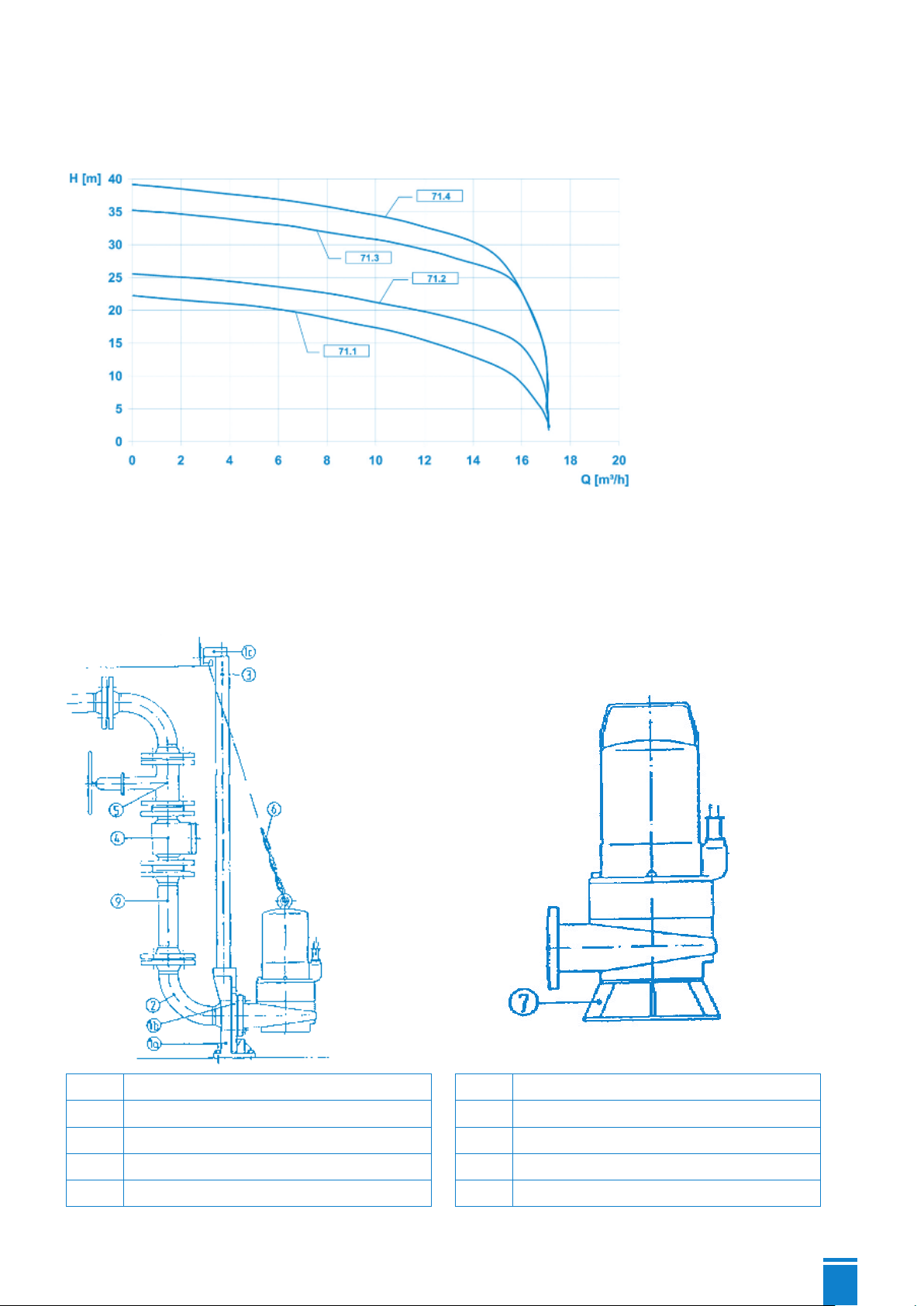

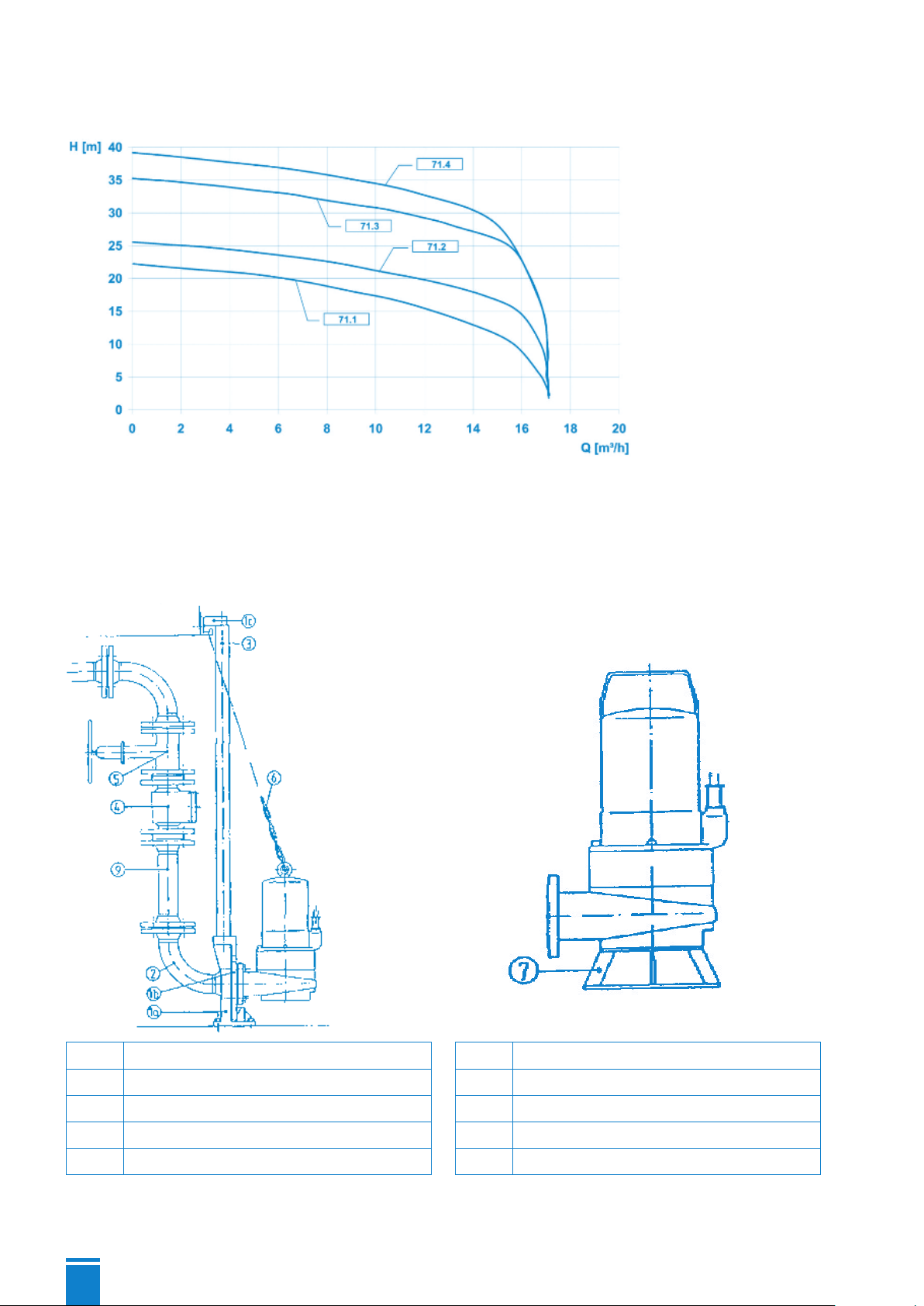

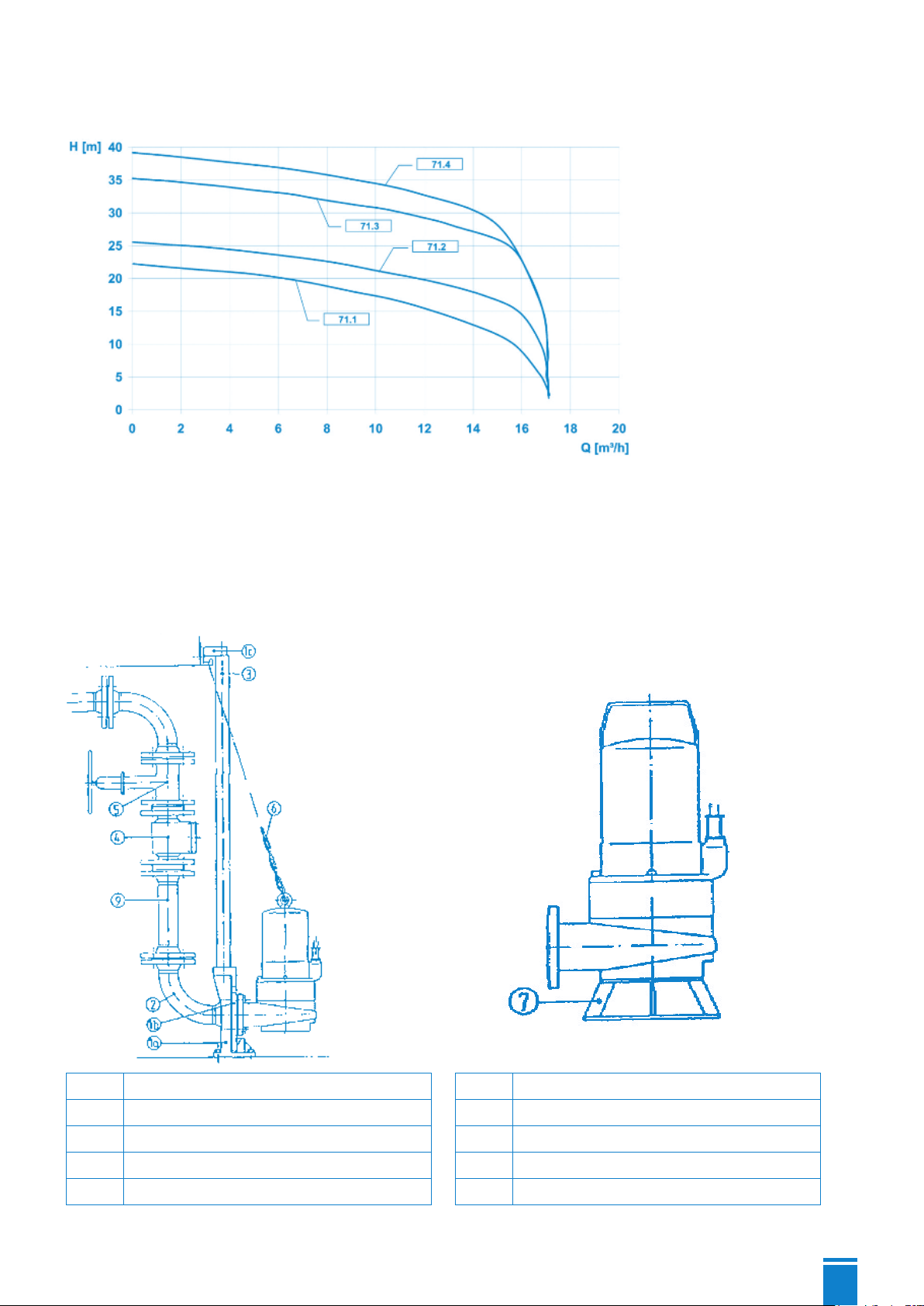

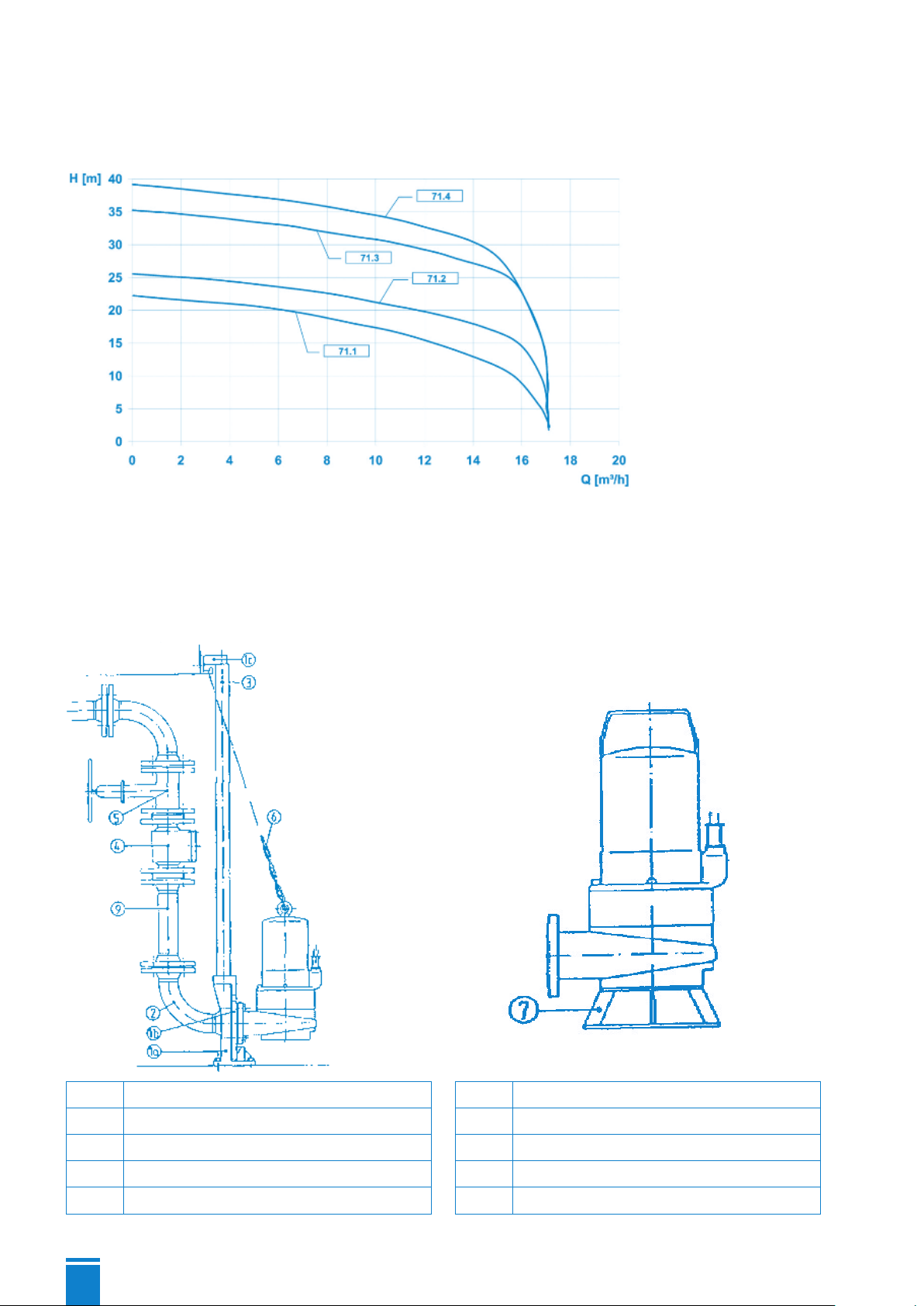

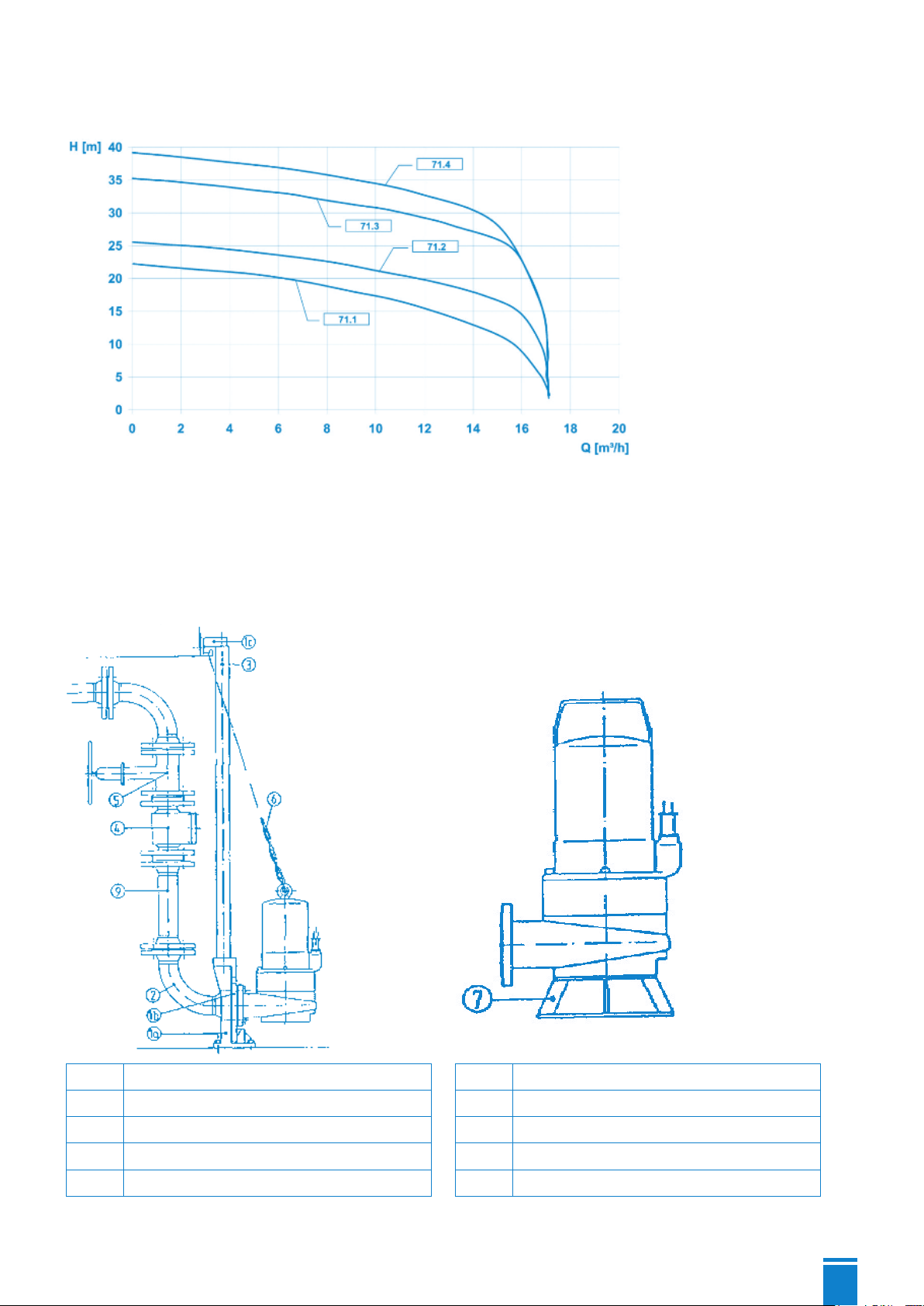

Appendix A : Characteristic curves ....................................... pg.13

Appendix B : Examples of installation

......................................

pg.13

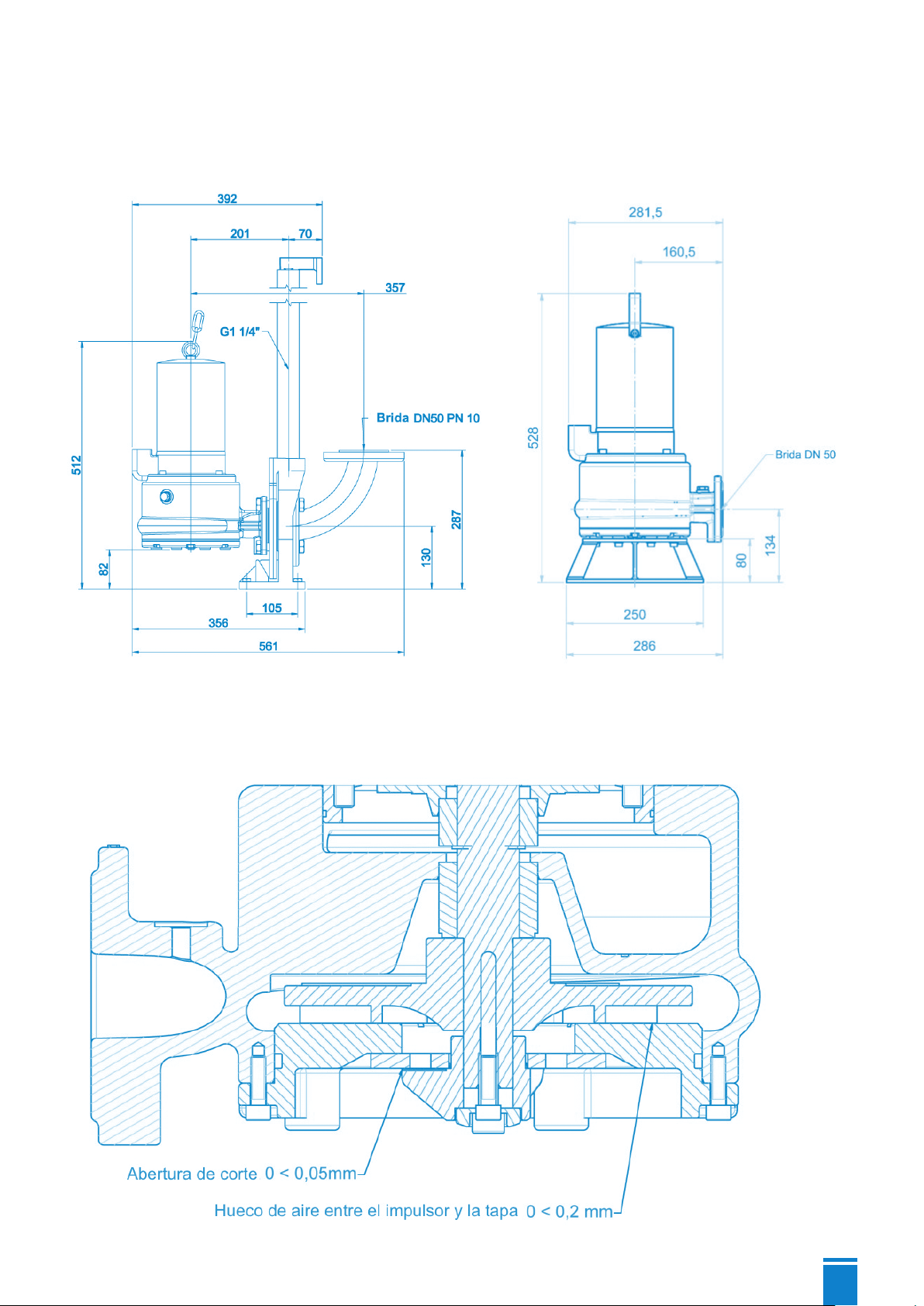

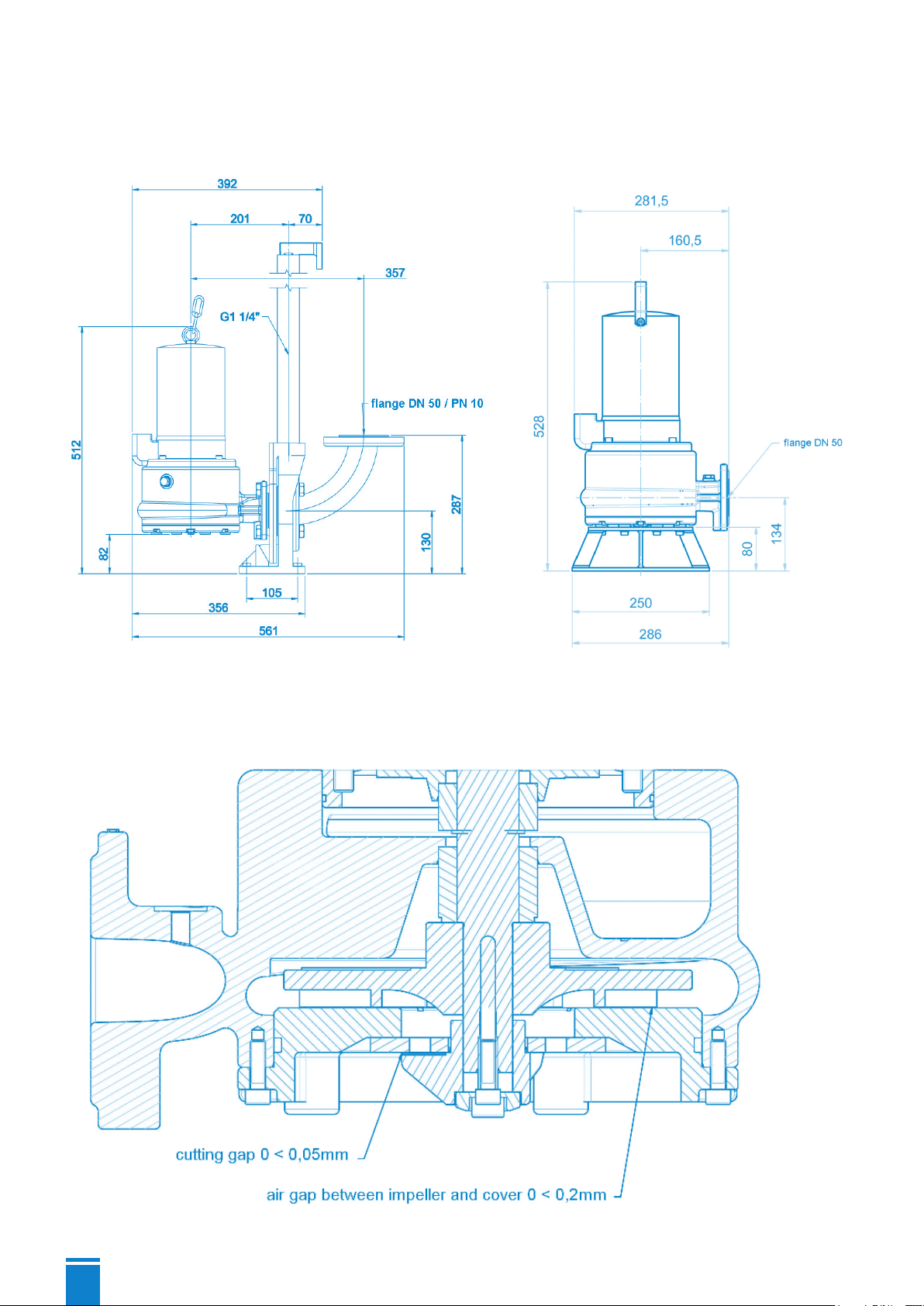

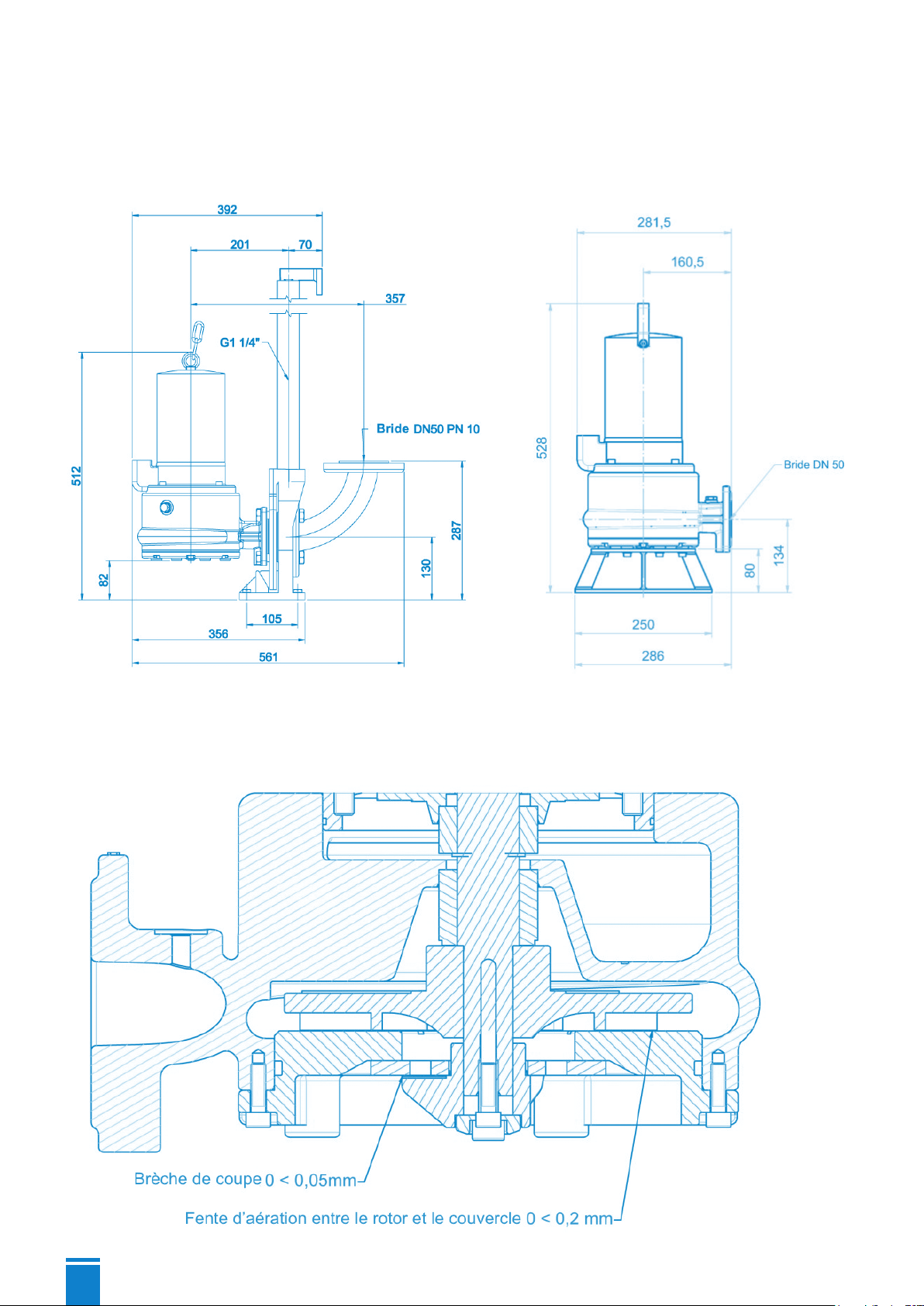

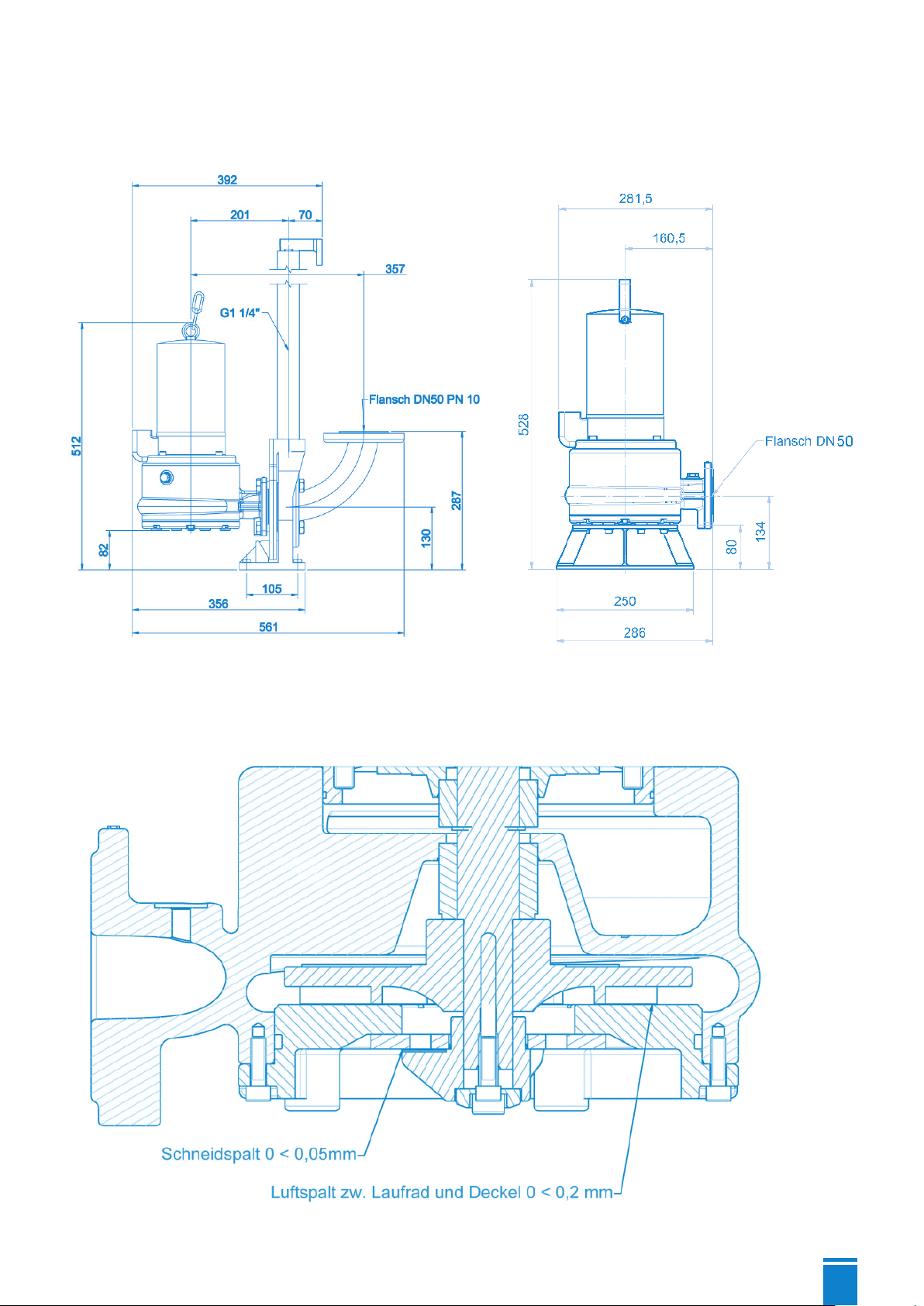

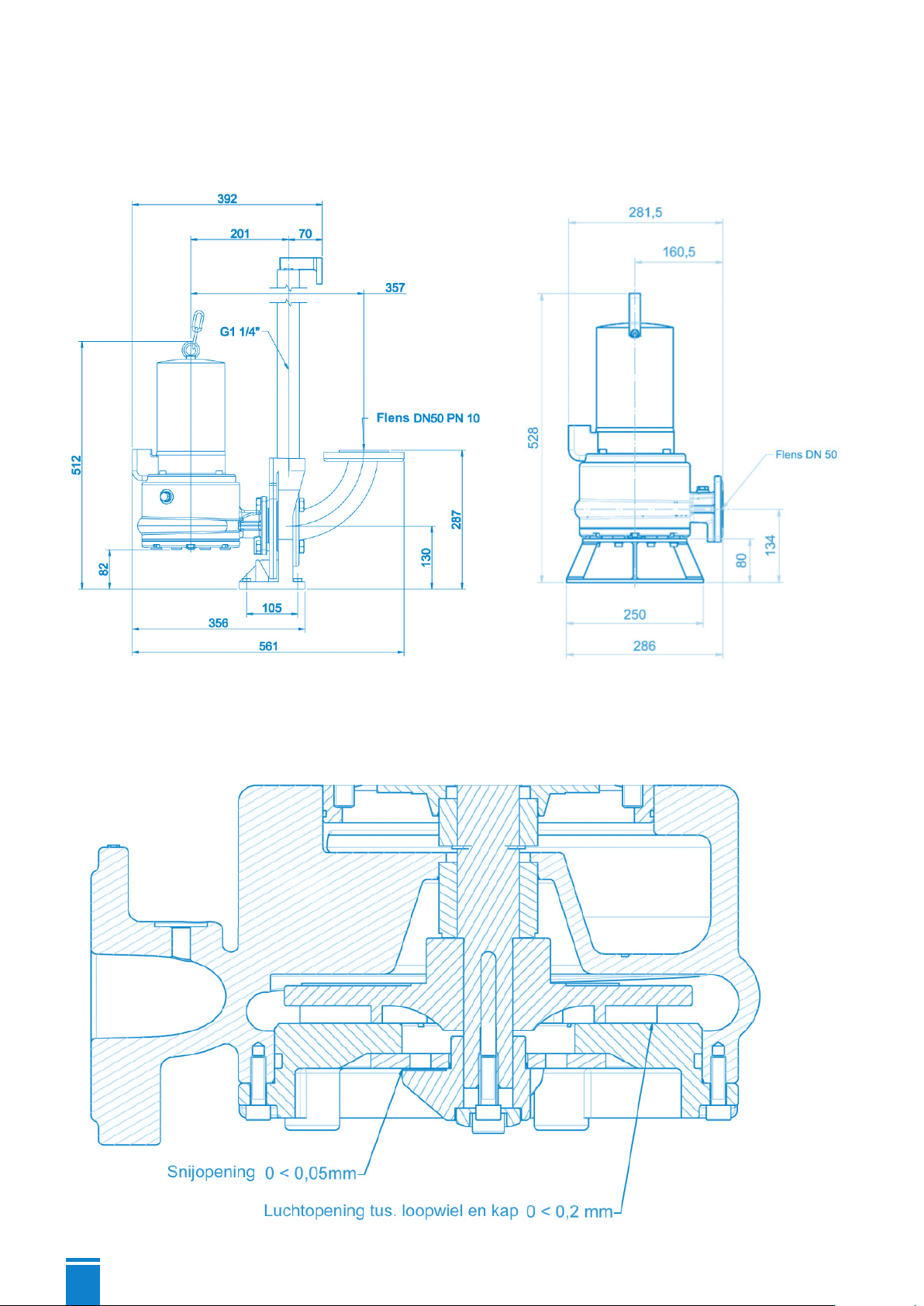

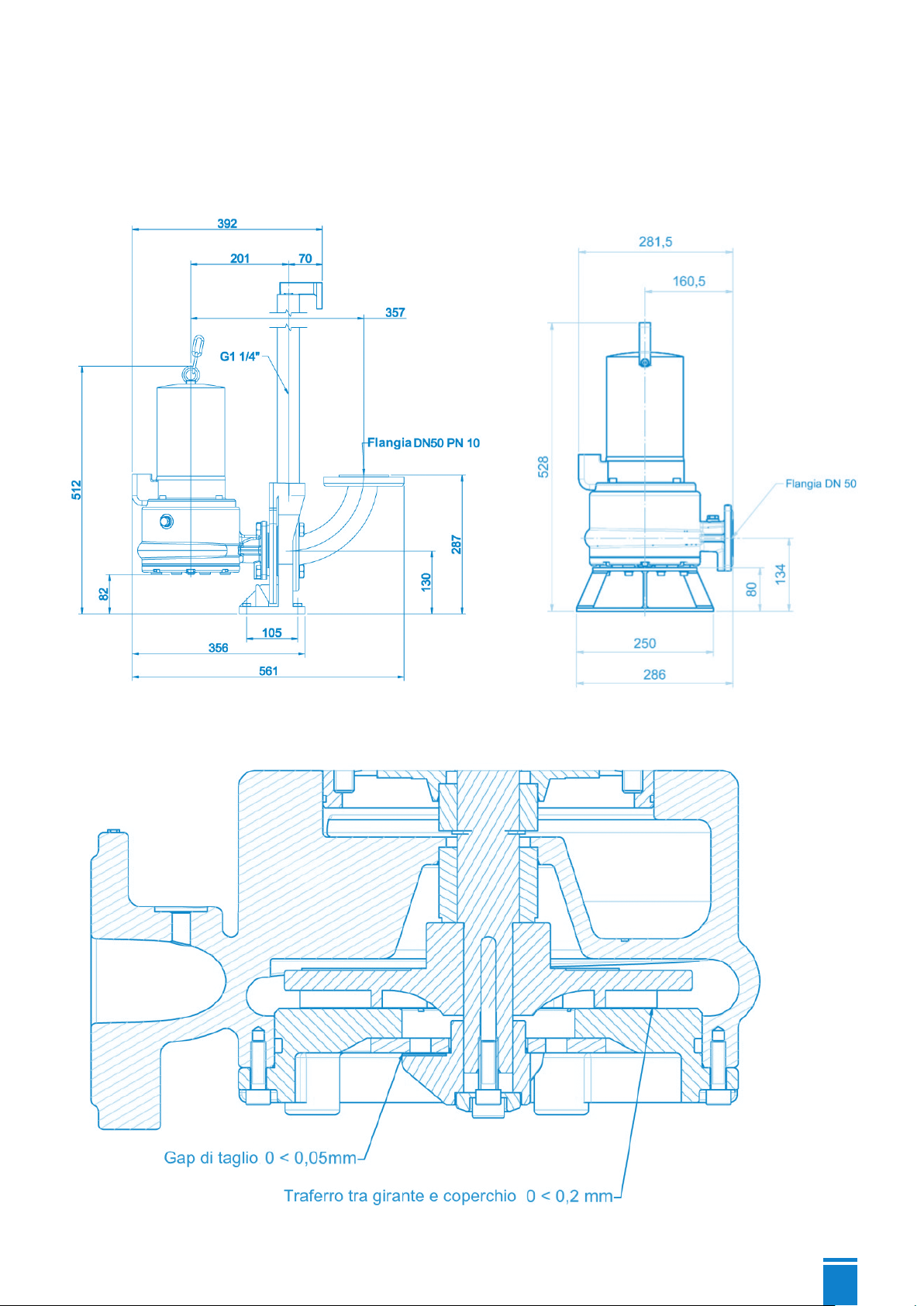

Appendix C : Pump dimensions ............................................pg.14

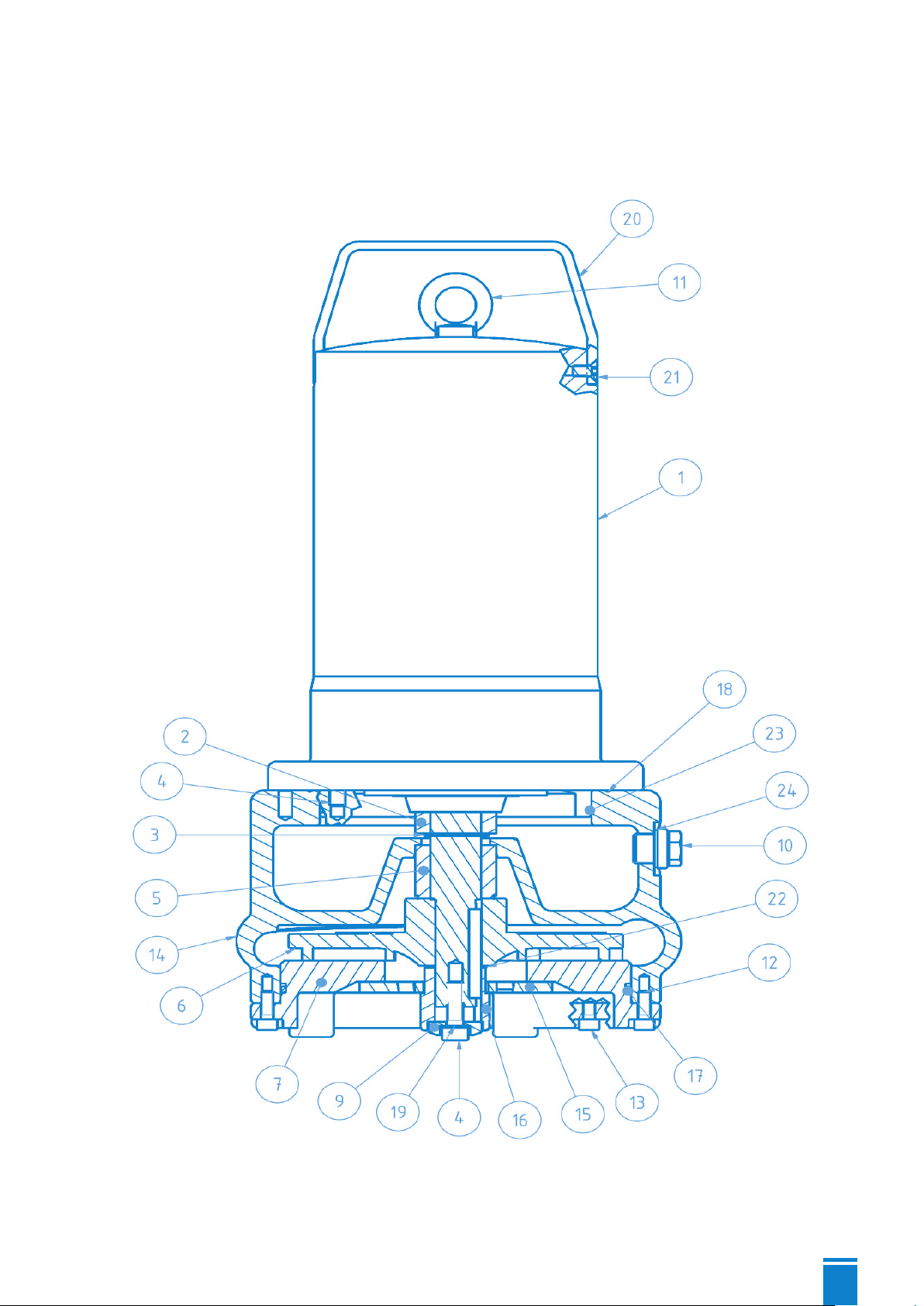

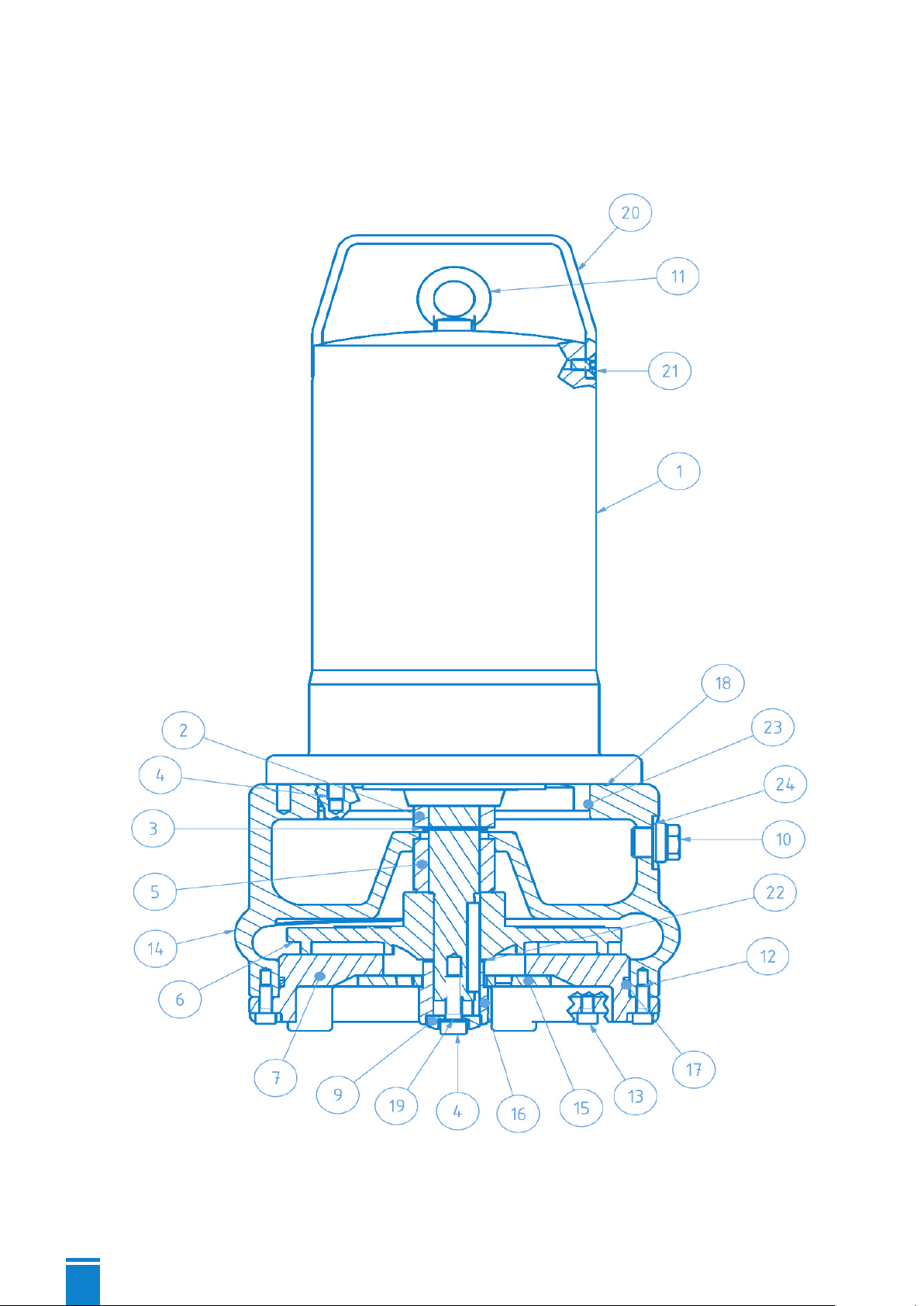

Appendix D : Sectional drawing and list of spare parts

...........

pg.15

Copyright / Disclaimer - SANIPUMP® ZFS 71 Installation and Maintenance Manual - Original operating instructions All rights reserved. The contents of this document must not be reproduced, modiﬁed or disclosed to third parties except upon written consent from the manufacturer. This document may be subject to change without notice. Status of the operating instructions: February 2020

Page 4

1. SAFETY

WARNING

This device can be used by children who are at least 8 years old and by people with reduced physical, sensory or mental capacities or those without knowledge or experience, if they are properly supervised or if they have been given instructions on safely using the device and the associated risks have been understood. Children should not play with the device. Children should not clean or perform maintenance on the device without supervision.

ELECTRICAL CONNECTIONS:

The electrical installation must be done by a qualiﬁed electrical engineer. The device's power supply must be connected to ground (class I) and protected by a high sensitivity differential circuit breaker (30 mA). Devices without plugs must be connected to a main switch on the power supply which disconnects all poles (contact separation distance of at least 3 mm). The connection must be used exclusively to provide the power to the product. If the power cord is damaged, to prevent possible danger, it must be replaced by the manufacturer, customer service team or a similarly qualiﬁed individual.

The operation manual at hand provides basic notes which have to be taken into account during assembly, opera-tion and maintenance works. Therefore, before assembly and commissioning, this operation manual has to be read by the assembler as well as the responsible personnel/operator at all costs. It always has to be available on site of operation of the machine/plant.

The general safety notes listed under the main point safety are not the only notes to be taken into account. Please also observe the speciﬁc safety instructions, such as those for private use, listed under other main points.

1.1 Identifying the warning signs Danger

This term deﬁnes a high risk of danger, which can lead to death or serious injury, if not avoided.

Dangerous area

This symbol characterises hazards that could lead to death or injury.

Dangerous voltage

This symbol characterises dangers associated with the voltage and provides information on voltage protection.

Property damage

This symbol, in combination with the keyword ATTENTION, characterises dangers to the machine and its proper operation.

Page 5

It is imperative to observe signs that are attached directly to the machine (for example, rotational direction arrow, sign for ﬂuid connections) and must be kept fully legible.

1.2 Personnel qualications and training

The personnel responsible for operation, maintenance, inspection and assembly have to have the corresponding qualiﬁcations for those types of work. Area of responsibility, competence and the surveillance of the personnel have to be regulated precisely by the operator. If the personnel do not possess the necessary knowledge, they have to be trained and instructed. By order of the operator, the instruction and training, if necessary, can be carried out by the manufacturer/supplier. Furthermore the operator has to make sure that the personnel have completely understood the content of the operation manual.

1.3 Dangers from non-observance of the safety instructions

Non-observance of the safety instructions can result in danger to persons and damage to the environment and the machine. Non-observance of the safety instructions can lead to loss of any claims for damage compensation.

In detail, non-observance can for instance involve the following hazards :

• Failure of important machine/system functions

• Failure of prescribed methods for maintenance and repairs

• Danger to persons through electrical, mechanical and chemical hazards

• Danger to the environment through leakage of harmful substances

1.4 Safety-awareness at work

The safety instructions described in this Operating Manual, the valid national regulations on accident prevention, and possible internal regulations of the customer on work, operation and safety are to be observed.

1.5 Safety instructions for the customer/operator

• Hot or cold machine components which could cause danger have to be secured against

contact by the customer.

• Protective devices to prevent touching moving machinery (e.g. coupling) may not be

removed from operating machines.

• Leakage (e.g. shaft seals) of dangerous conveyed products (e.g. explosive, poisonous, hot)

has to be led off in such a way that there is no endangerment to persons or environment. Legal stipulations are to be maintained.

• Hazards through electric energy are to be eradicated (for details, see national regulations

and those of the local power supply companies).

1.6 Safety instructions for maintenance, inspection and assembly

work

The customer has to ensure that all maintenance, inspection and assembly work is carried out by authorised and qualiﬁed specialist personnel, who have been sufﬁciently informed through relevant and adequate study of the Operating Manual. Work on the machine is to be done on principle only when it is shut down. The procedure for shutting down the machine is described in the Operating Manual and is to be precisely adhered to.

Pumps, or pump units that convey hazardous media have to be decontaminated. Immediately after ﬁnishing work, all safety and protective devices have to be re-attached and put into effect.

Page 6

Prior to initial (re-)start-up, you are to take heed of the points listed in the section Initial Operation.

1.7 Unauthorised re-equipping and spare-part production

Re-equipment and modiﬁcation of the machine are only permitted after consultation with the manufacturer. Original spare parts and accessories authorised by the manufacturer are all part of the safety strategy. Use of other parts can eliminate liability for the consequences that ensue.

1.8 Unauthorised modes of operation

Operational safety of the delivered machine is only guaranteed when it is used appropriately according to Section 2 - General in the Operating Manual. The limit values speciﬁed in the data sheet may on no account be exceeded.

2. GENERAL

2.1 Scope

This operation manual is valid for the submersible waste water pumps SANIPUMP® ZFS 71.

If the instructions of the operation manual – especially the safety instructions - are not observed, or in case of unauthorized modiﬁcations of the plant or the installation of non-original spare parts, the guarantee expires automatically. The manufacturer assumes no liability for damages resulting from such behaviour!

Manufactured sizes:

SANIPUMP®ZFS71.1S SANIPUMP®ZFS71.1T

SANIPUMP®ZFS71.3T SANIPUMP®ZFS71.4T

SANIPUMP®ZFS71.2T

2.2 Queries and orders

Please send your queries and orders to your specialist dealer.

2.3 Technical data

SANIPUMP

Rated power P2 [kW] 1.6 1.7 1.7 3.2 3.2 Voltage U [V] 230 400 400 400 400 Frequency [Hz] 50 Rated current consumption I [A] 10.5 3.7 3.7 6.5 6.5 Drive n [min-1] 2800 Max.discharge ﬂow Q Max. delivery height H Max. media temperature t Pressure connection (optional) Flange DN50 Weight with cable [kg] 38 38 38 44 44 Duty ratio ED S1 - continuous operation (ﬂooded), S3 - 40% (emerged) Minimum ﬂuid level Bottom line of motor housing

[m3/h] 17

max

[m] 22 22 25 35 39

max

[°C] 40

max

ZFS 71.1 S ZFS 71.1 T ZFS 71.2 T ZFS 71.3 T ZFS 71.4 T

Page 7

Materials

Motor housing GG 20 Motor shaft 1.4021 Pump housing GG 20 Bearing ﬂange GG 20 Cutting ﬂange 1.4112 Impeller GG 20 Cutting knife 1.4112 Other seals NBR, FPM Auxiliary bearing ﬂange St 37-2 Floating-ring type shaft seal SiC

(silicon carbide

)

2.4 Range of application

The submersible waste water pumps of the type series SANIPUMP® ZFS 71 are used for the drainage of sewage and wastewater tanks, excrement collection pits, sewage plants and the like in explosion-prone areas. In this context, the following has to be pointed out (Excerpt from DIN VDE 0165): For the installation of electrical systems in explosion-prone areas, the “directive about electrical installations in ex-plosion-prone areas” (ElexV) applies. Amongst other things, this directive regulates the question of permitting ex-plosion-protected electrical equipment and the responsibility (admission) of experts. (DIN VDE 0165 1.2) When assessing the risk of explosion, that means when explosion-prone areas are deﬁned, the „directives for the avoidance of dangers caused by a potentially explosive atmosphere with collection of examples – guideline on protection against explosion – (EX-RL)“ are to be taken into account. If it is a matter of special cases, or if there are doubts about the deﬁnition of explosion-prone areas, the supervisory authority has to decide. (DIN VDE 0165 1.1.2) In case of medical areas, the DIN VDE 0107 (DIN VDE 0165 1.2) applies. In case of the installation of electrical systems in areas which are endangered by explosive materials, the DIN VDE 0166 (DIN VDE 0165 1.3) applies. In case of the operation of electrical systems in explosion-prone areas, the DIN VDE 0105 part 9 (DIN VDE 0165 1.4) applies. This regulation does not apply for the installation of electrical systems in mine openings which can be endangered by mine gas. Here, the norms of the set DIN VDE 0118 „Installation of electrical systems in underground mining companies” (DIN VDE 0165 1.5) apply. Terms:

- "Explosion-prone areas" are areas in which an explosive atmosphere can occur in endangering

quantities (dangerous explosive atmosphere) due to the local and operational circumstances (explosion hazard) (DIN VDE 0165 2.1).

- "Explosive atmosphere" is a conglomerate of inﬂammable gases, vapours, mists or dusts including the

common additives (e.g. humidity) under atmospheric conditions, inside which a reaction independently reproduces itself after ignition. Atmospheric conditions are total pressures of 0.8 to 1.1 bar and conglomerate temperatures of -20 to +60°C. (DIN VDE 0165 2.2)

Please always refer to the national standards in force.

2.5 Accessories

All pumps of the type series SANIPUMP® ZFS 71 are delivered with 10 m of cable and free cable end. Switching devices for pumps with explosion protection are available as standard or special models with various level control systems.

For the installation of the pump, a supporting ring (primarily for transportable operation) or a coupling device (stationary operation) is available.

Page 8

3. TRANSPORT AND TEMPORARY STORAGE

On principle, the pumps SANIPUMP® ZFS 71 should be lifted and/or transported using the eyelets on top or the handlebar designed for that purpose. Under no circumstances is the pump to be lifted on the power supply cable!

For temporary storage and conservation, it sufﬁces if the pumps are stored in a cool, dry, frost-protected and dark place.

4. DESCRIPTION

4.1 Motors

The pumps SANIPUMP phase asynchronous motor. Temperature sensors, which function as temperature limiters, have been integrated into each of the three motor windings. If the motor overheats for any reason, the bimetallic contacts respond to this and the motor is switched off.

The motor is to be restarted solely by hand! However, the motor may only be restarted after an error analysis has been conducted and the cause of malfunction has been eliminated.

The motors are certiﬁed by the BVS - Dortmund and have the following certiﬁcates of conformity : BVS05ATEXE028X.

ZFS 71 are equipped with an AC asynchronous induction motor or a three-

4.2 Pumps

The pump housing and the impeller are made of grey cast iron; the cutting device, which is located in front of the impeller on the suction side, is made of a special alloy. This cutting device comminutes suspended soils, so that they will not enter the pump and choke it. The pumps are equipped with a ﬂange DN 50.

4.3 Switching device

The pumps are delivered without switching device.

5. INSTALLATION

- Disconnect the power supply before carrying out any kind of work on the plant!

- The electrical connections are not to be exposed to humidity!

5.1 Electrical equipment

The AC-powered model of the pump can be operated with an auxiliary switch device which is equipped with the following elements: main switch, fuses, contactors, thermal motor protection relay, operating capacitor, restart lockout for the clipping circuit, signal lamps „Betrieb“ (operation) and „Störung“ (malfunction), Ex i - relay and a ﬂoater for the protection against dry running. The pump is connected to an earthed wall socket with an earthed type plug by means of the cable which is con-nected to the switching device.

Page 9

- The switching device has to be installed outside the explosionprone area!

- The ﬂoater for the protection against dry running has to be installed in such a way, so that a decline of the water level below the bottom line of the motor housing is not possible.

Further electrical installation is not necessary. If required, the motor housing can additionally be earthed by means of the external earthing terminal intended for that.

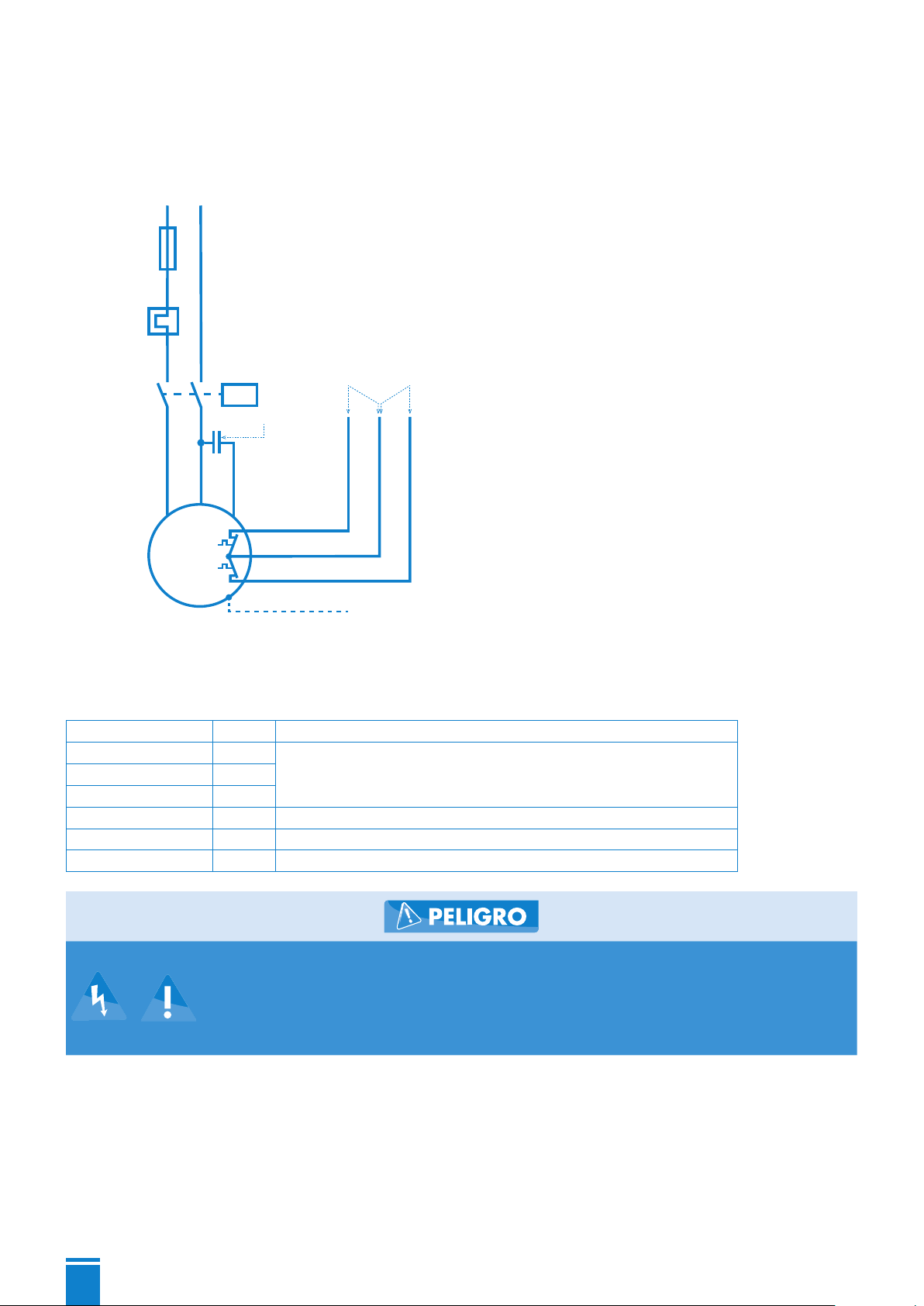

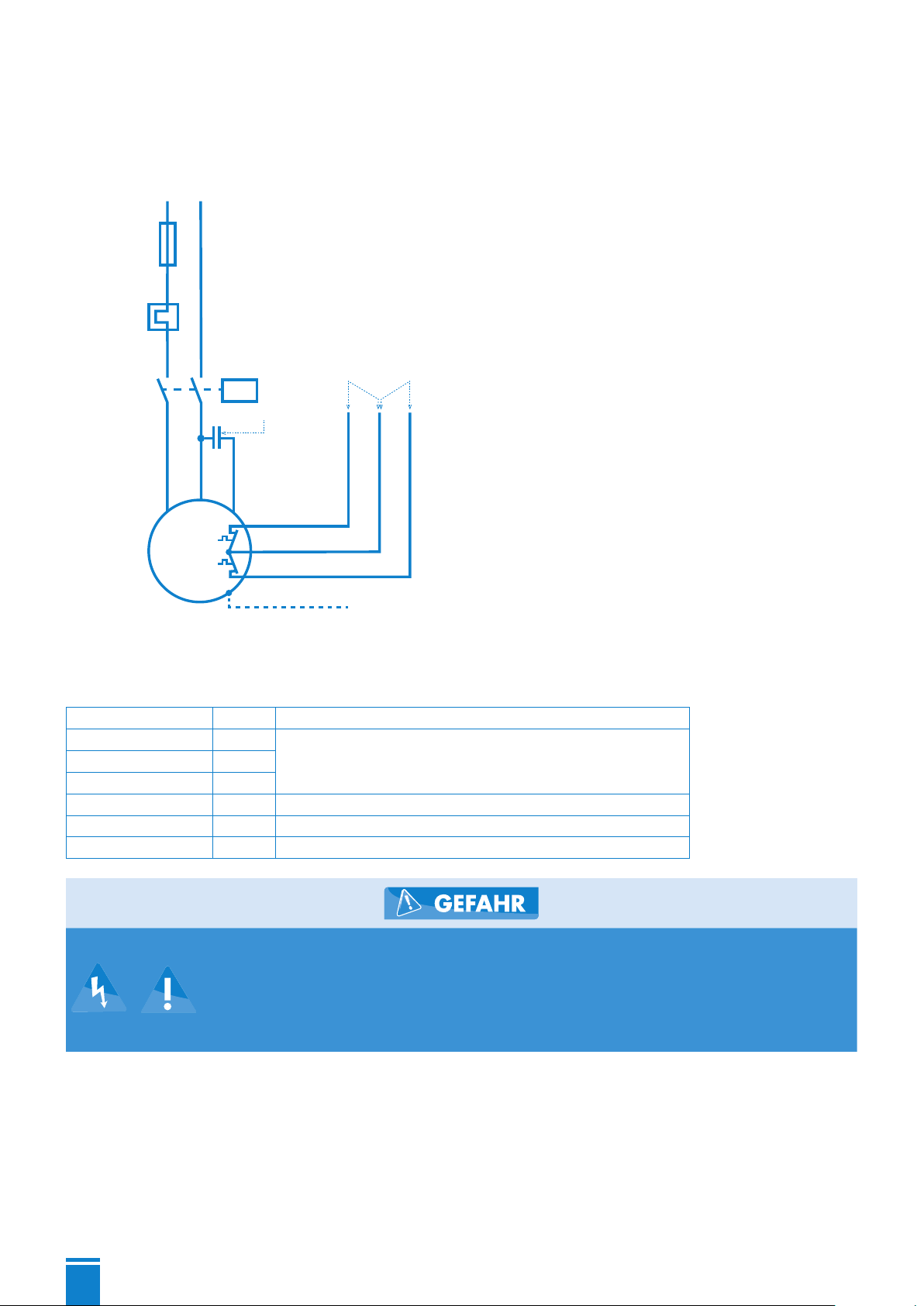

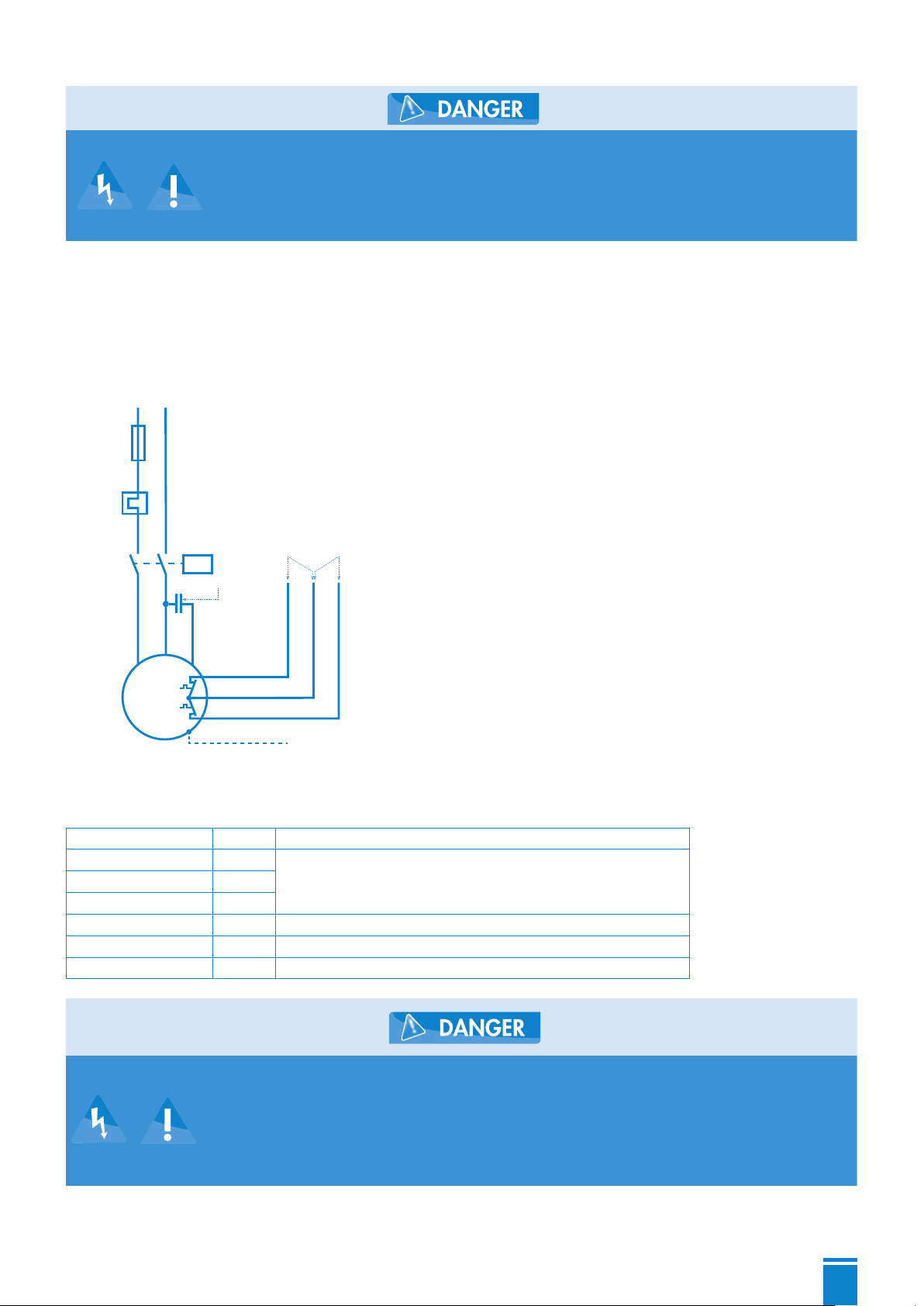

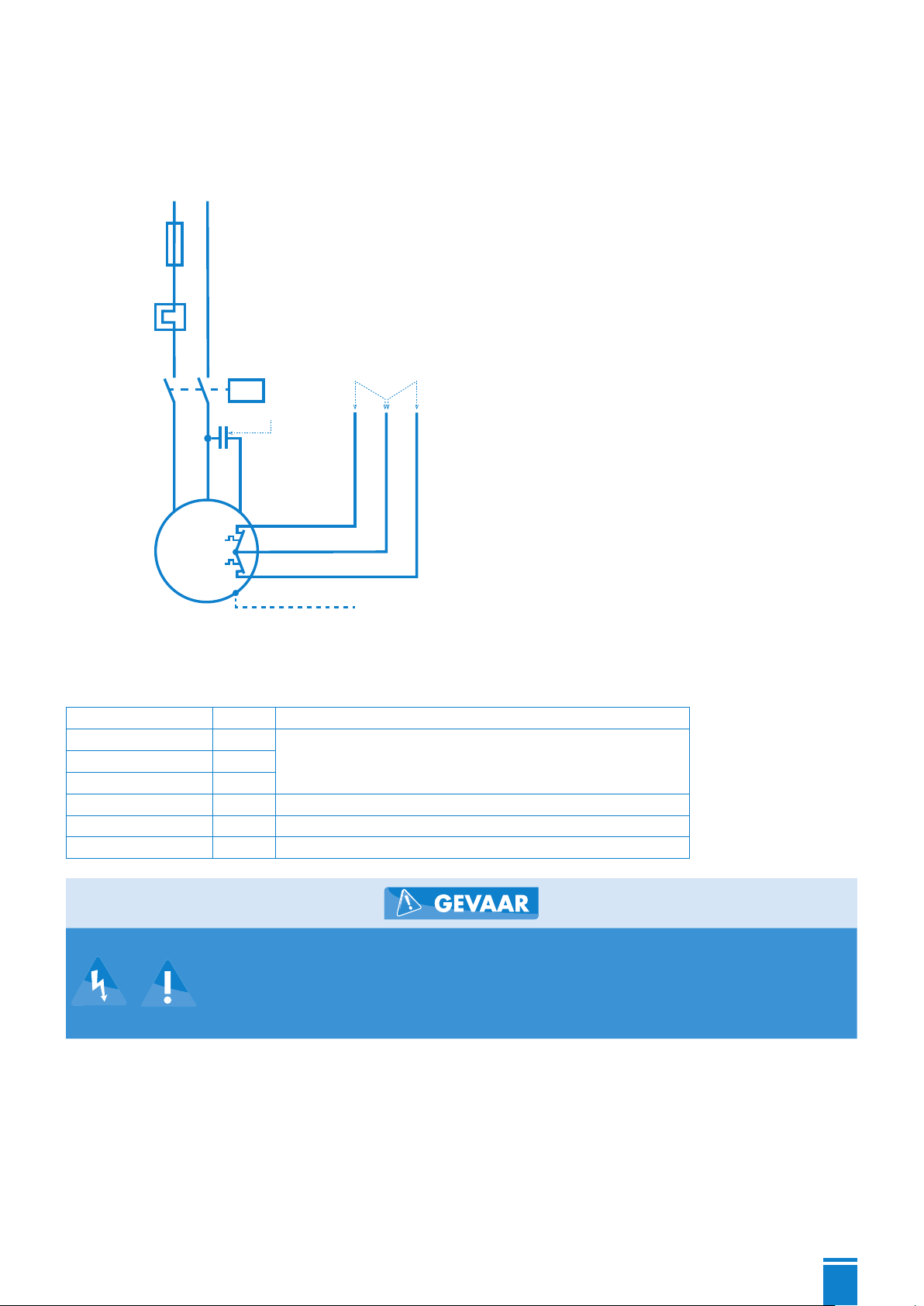

If an additional switching device is connected to the pump SANIPUMP® ZFS 71.1, it has to be connected as follows :

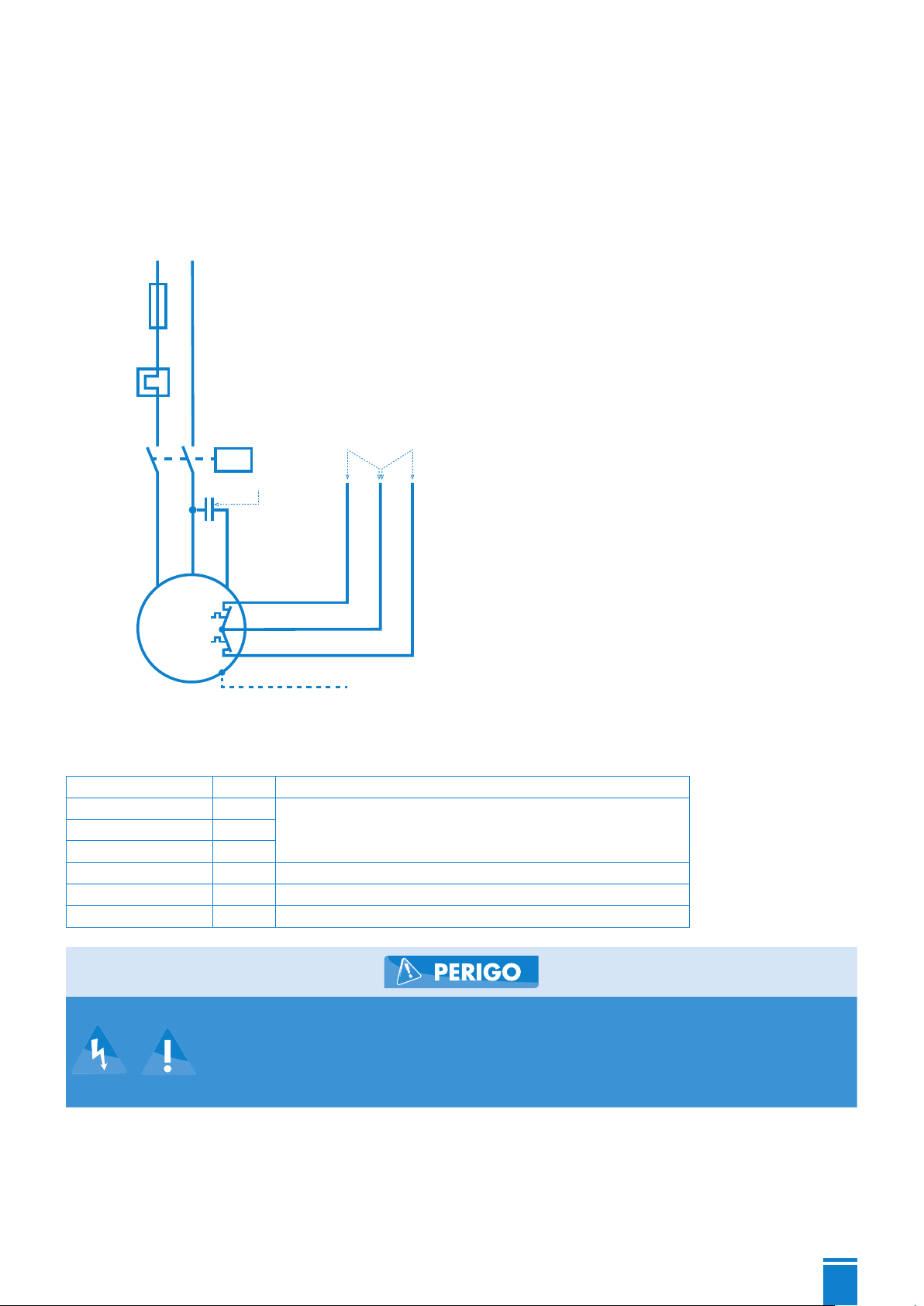

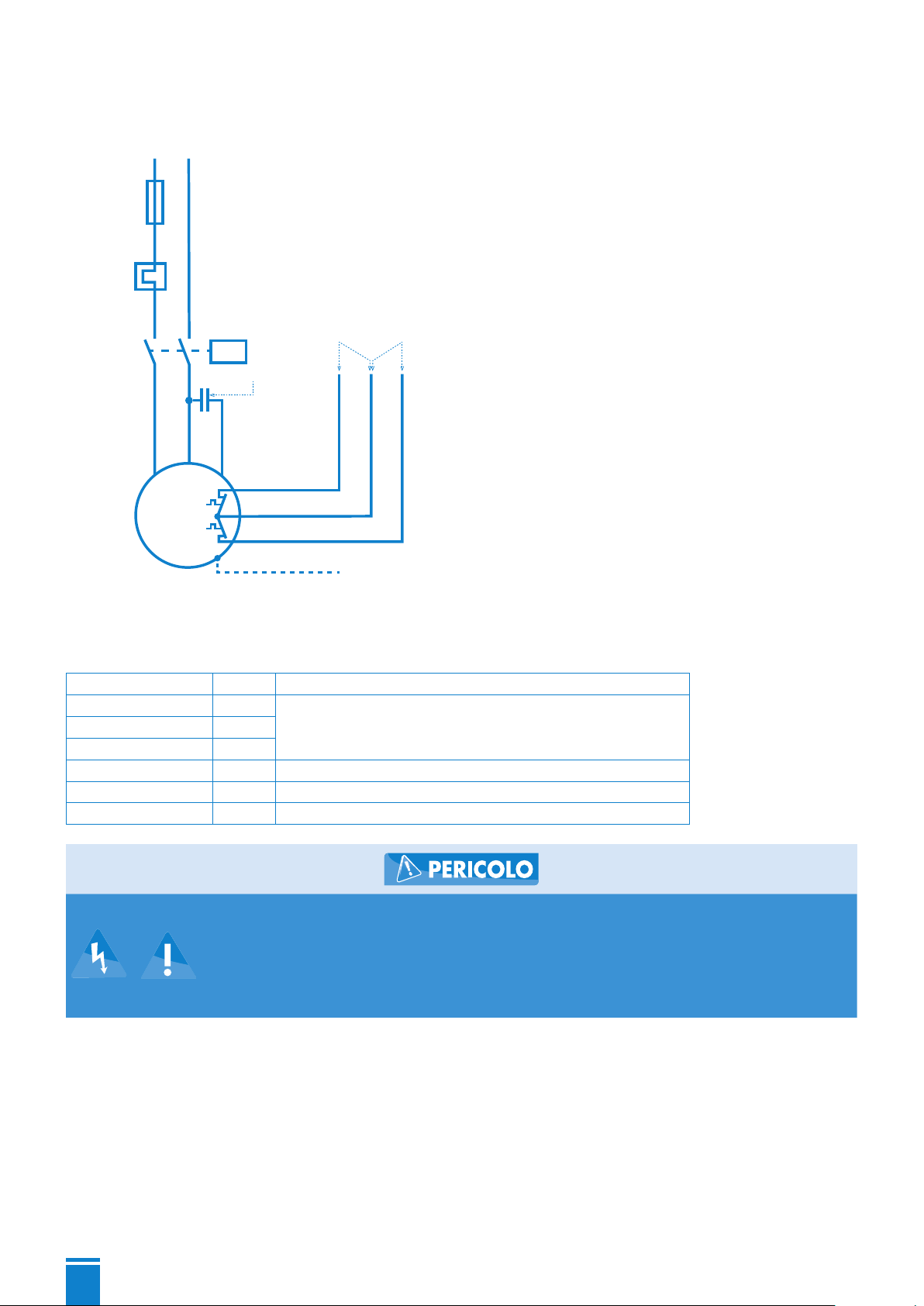

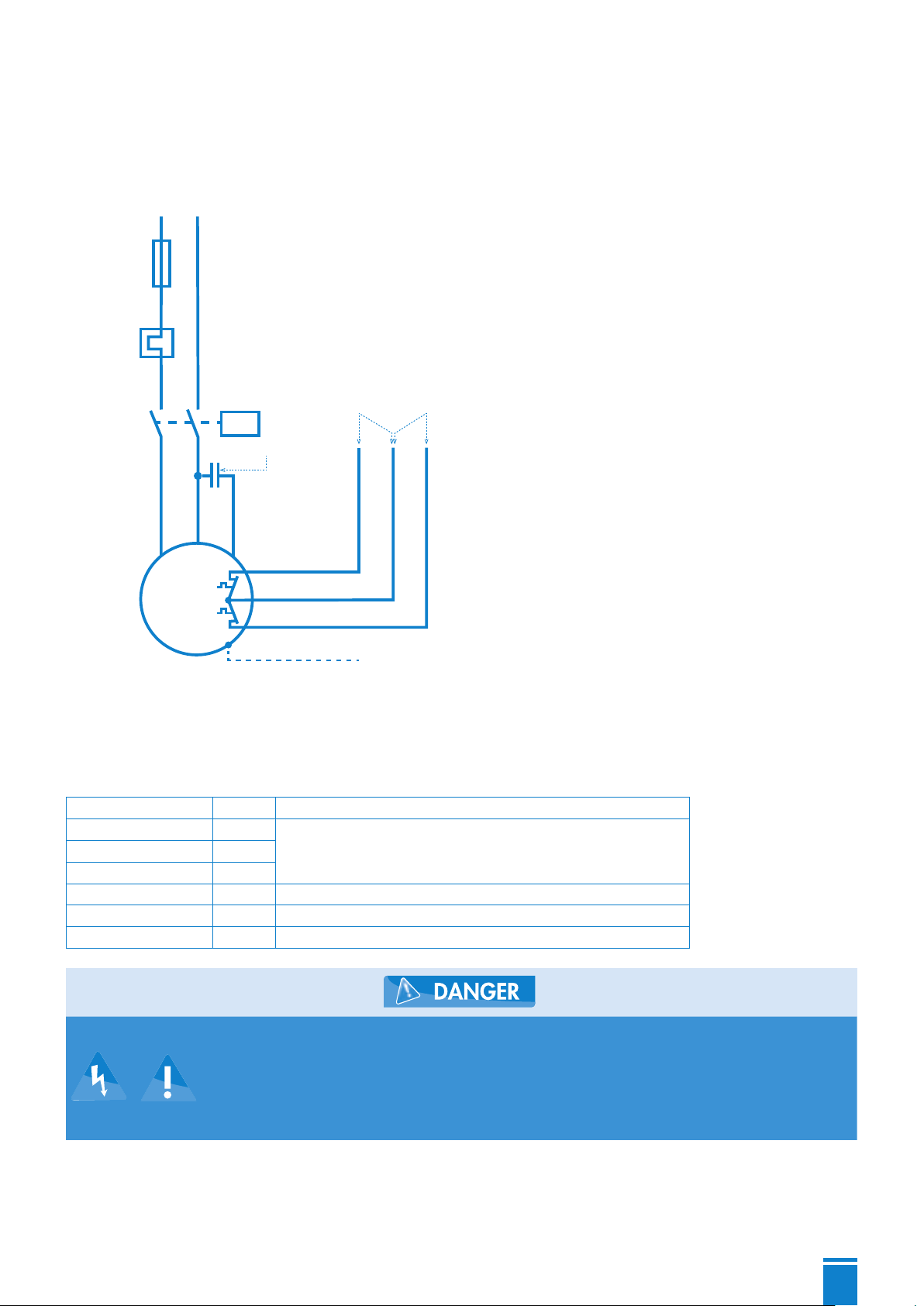

MAINS

1~ 230 V/50 Hz

L1 N

Fuse

Motor

protection

Motor

relay

U11U2

Motor capacitor

Thermal winding protection

Control loop

TB14TB25TB3

Clipping

circuit

1~ 230 V 50 Hz

Green/Yellow PE conductor

Three phase model :

The wires of the seven-wire connection cable of the pumps (three-phase model) are marked as follows:

Green/Yellow PE Ground wire (earthing)

1 U1

Three windings, star connection2 V1 3 W1 4 TB1 Second contact control loop 5 TB2 Shared contact control loop and clipping circuit 6 TB3 Second contact clipping circuit

- The switching device has to be installed outside the explosionprone area!

- The ﬂoater for the protection against dry running has to be installed in such a way, so that a decline of the water level below the bottom line of the motor housing is not possible.

Page 10

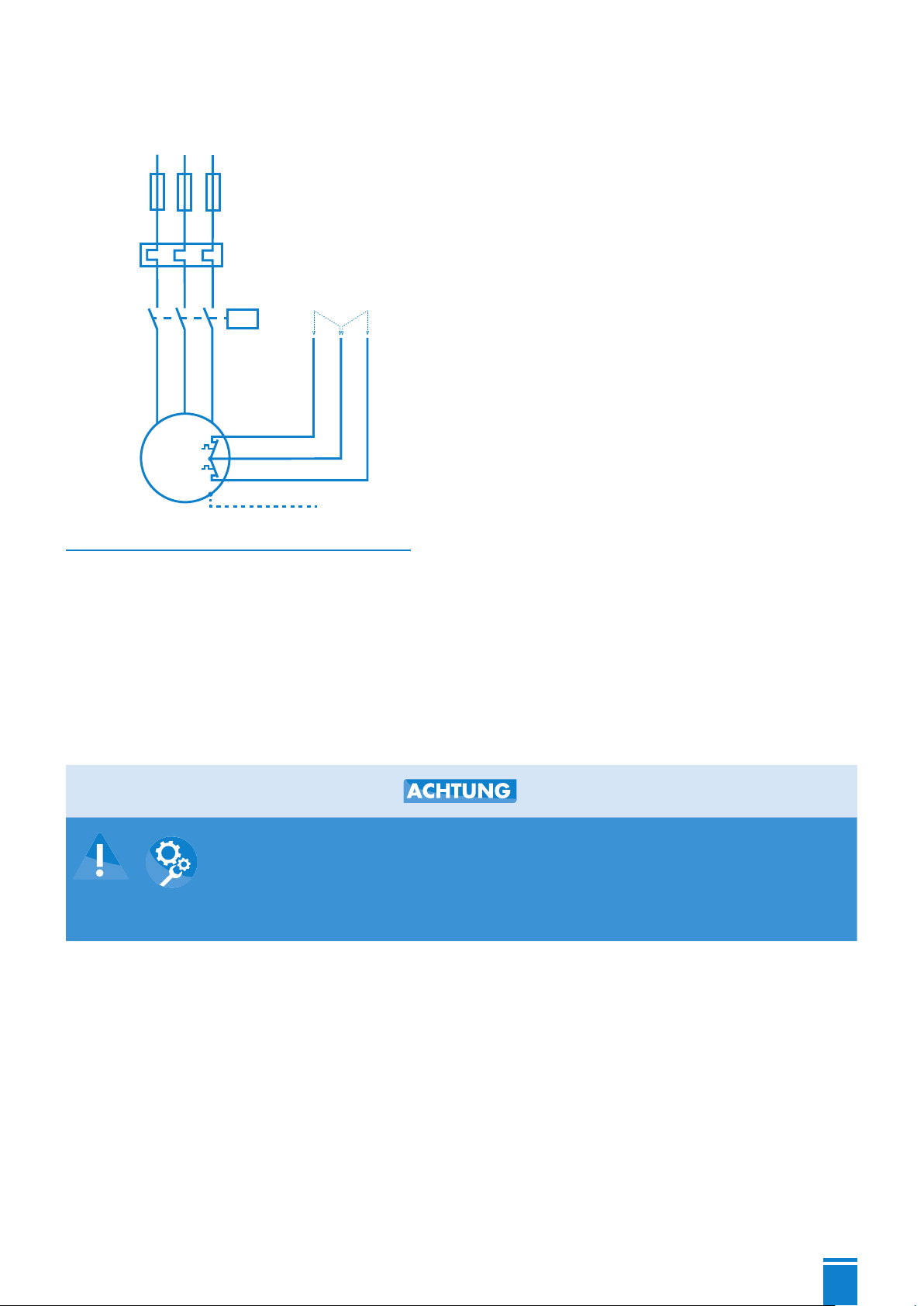

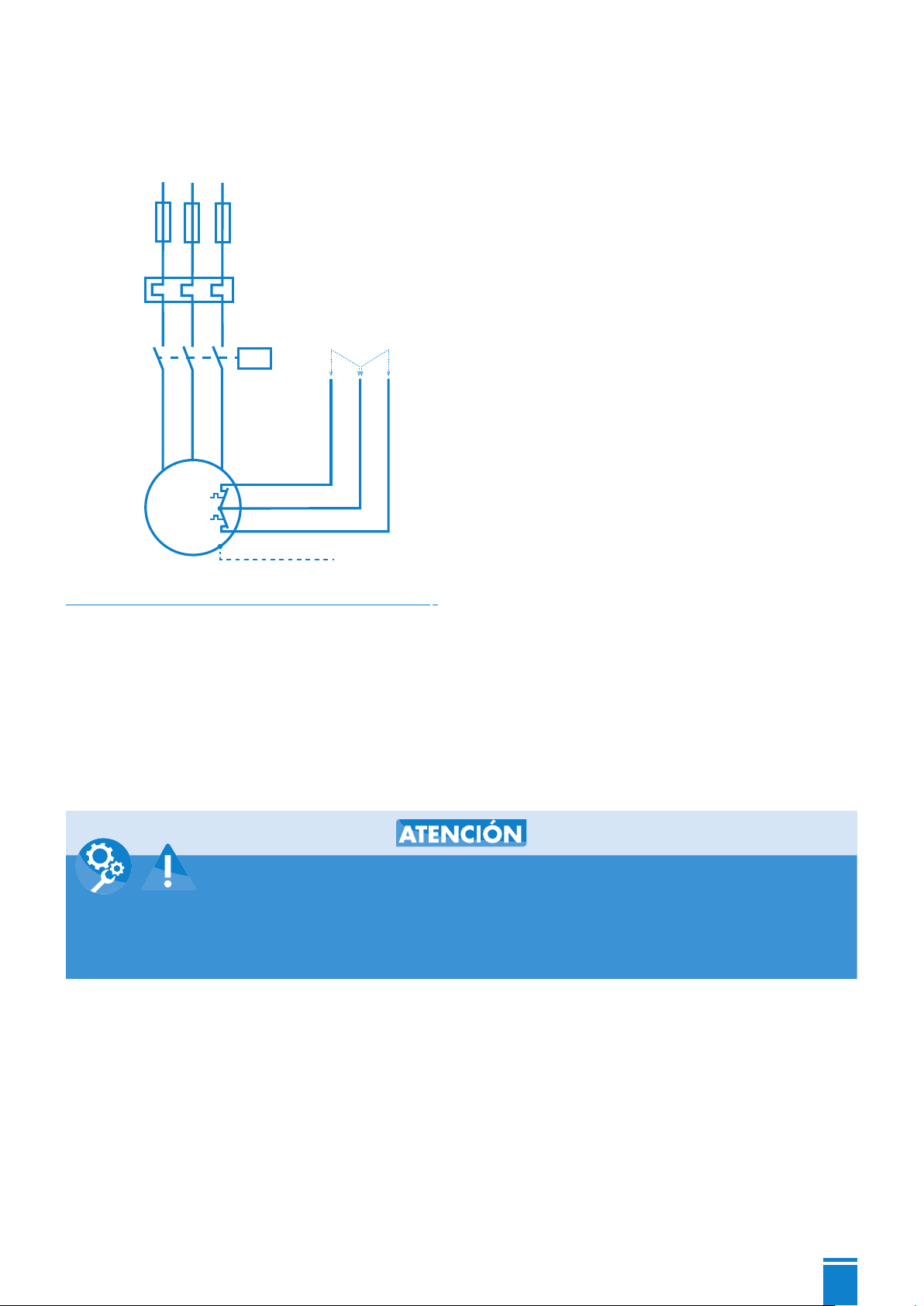

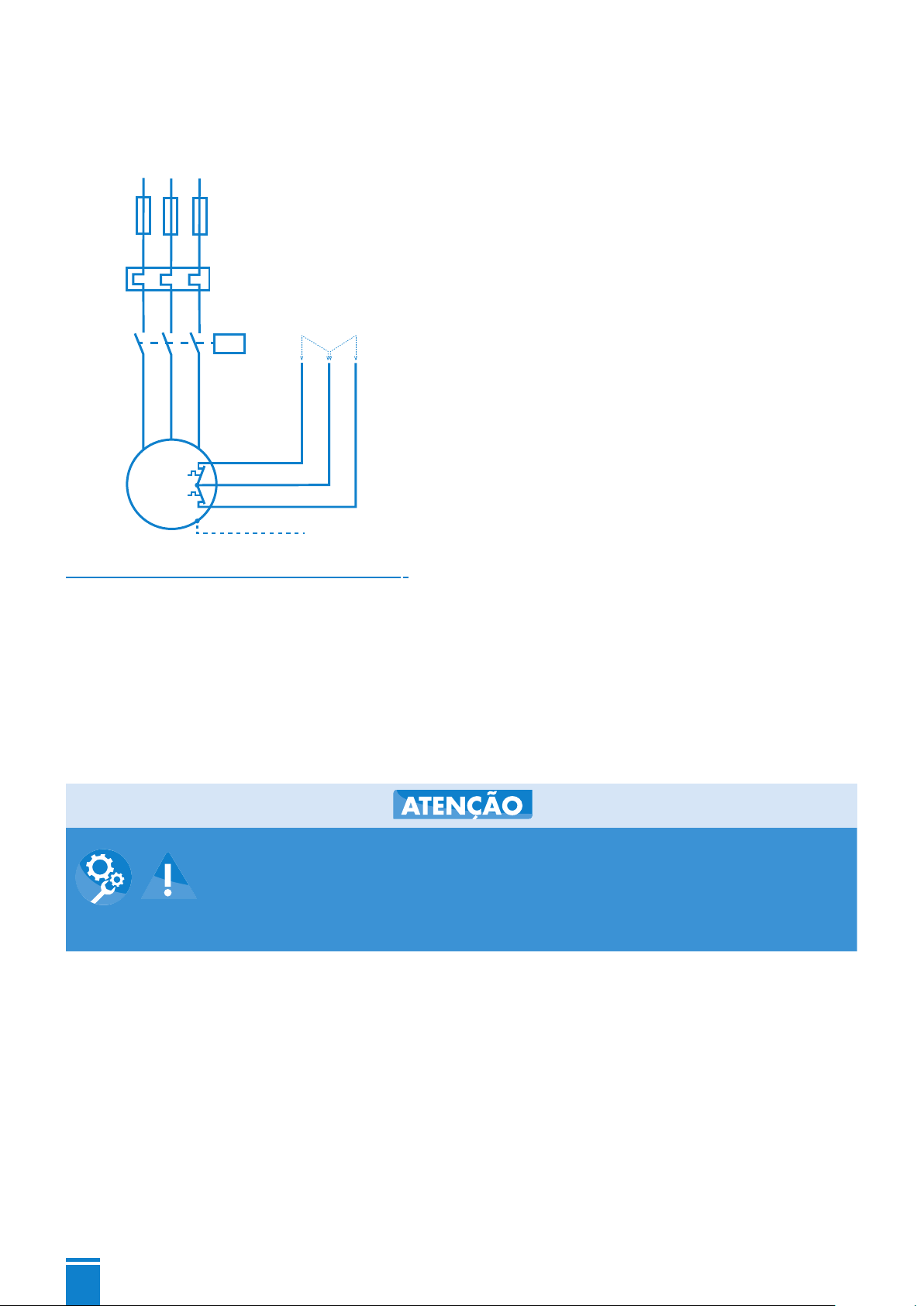

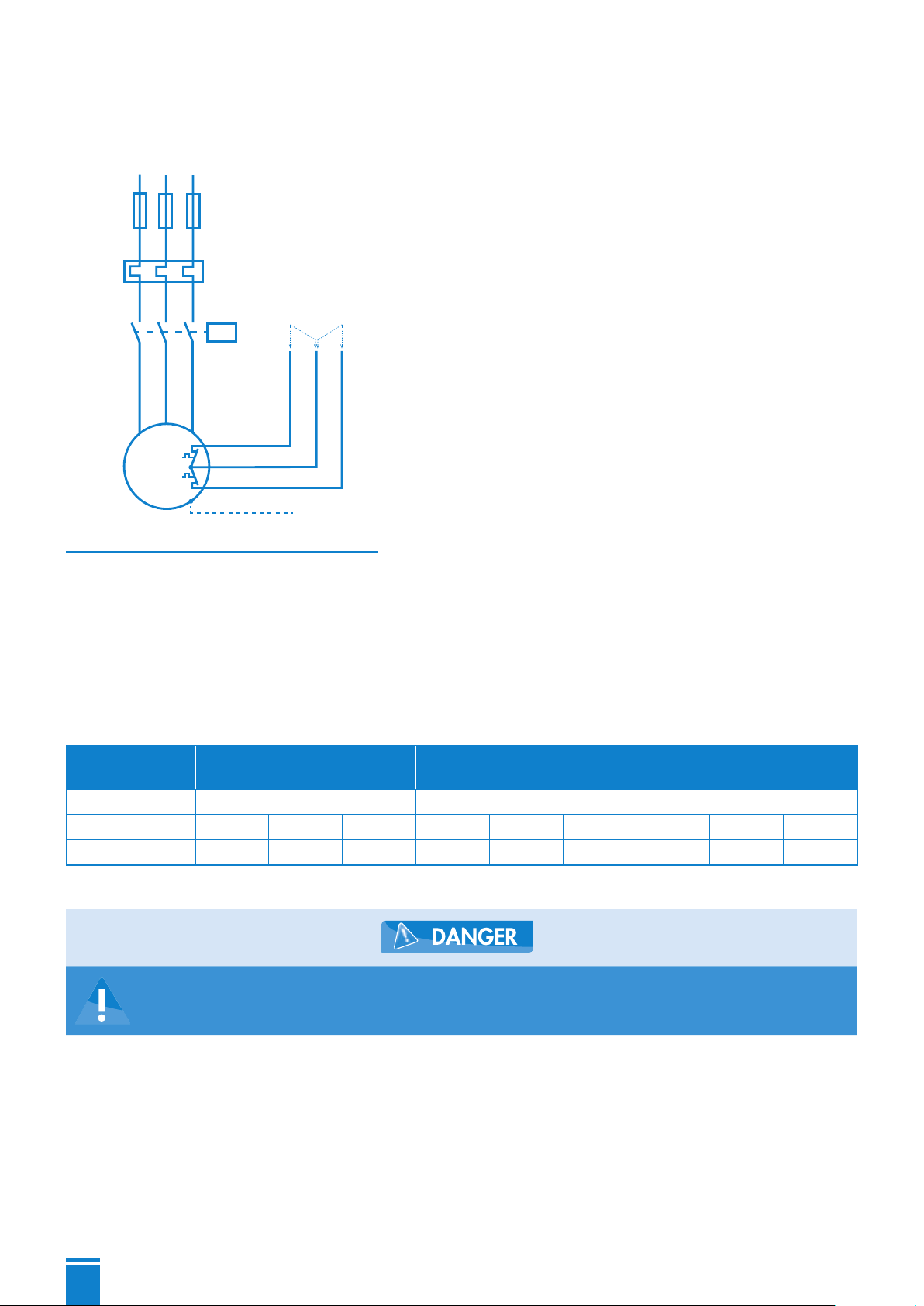

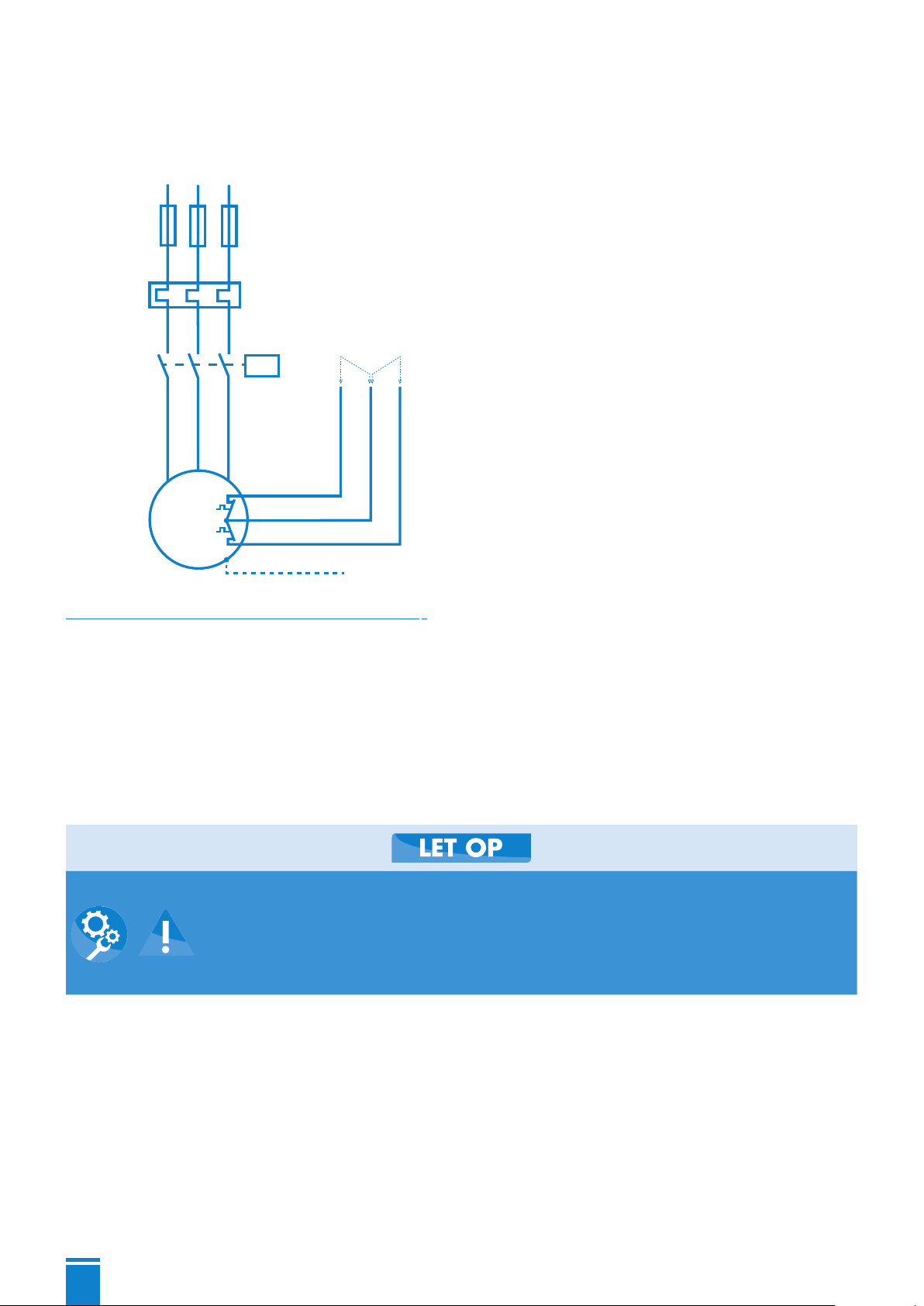

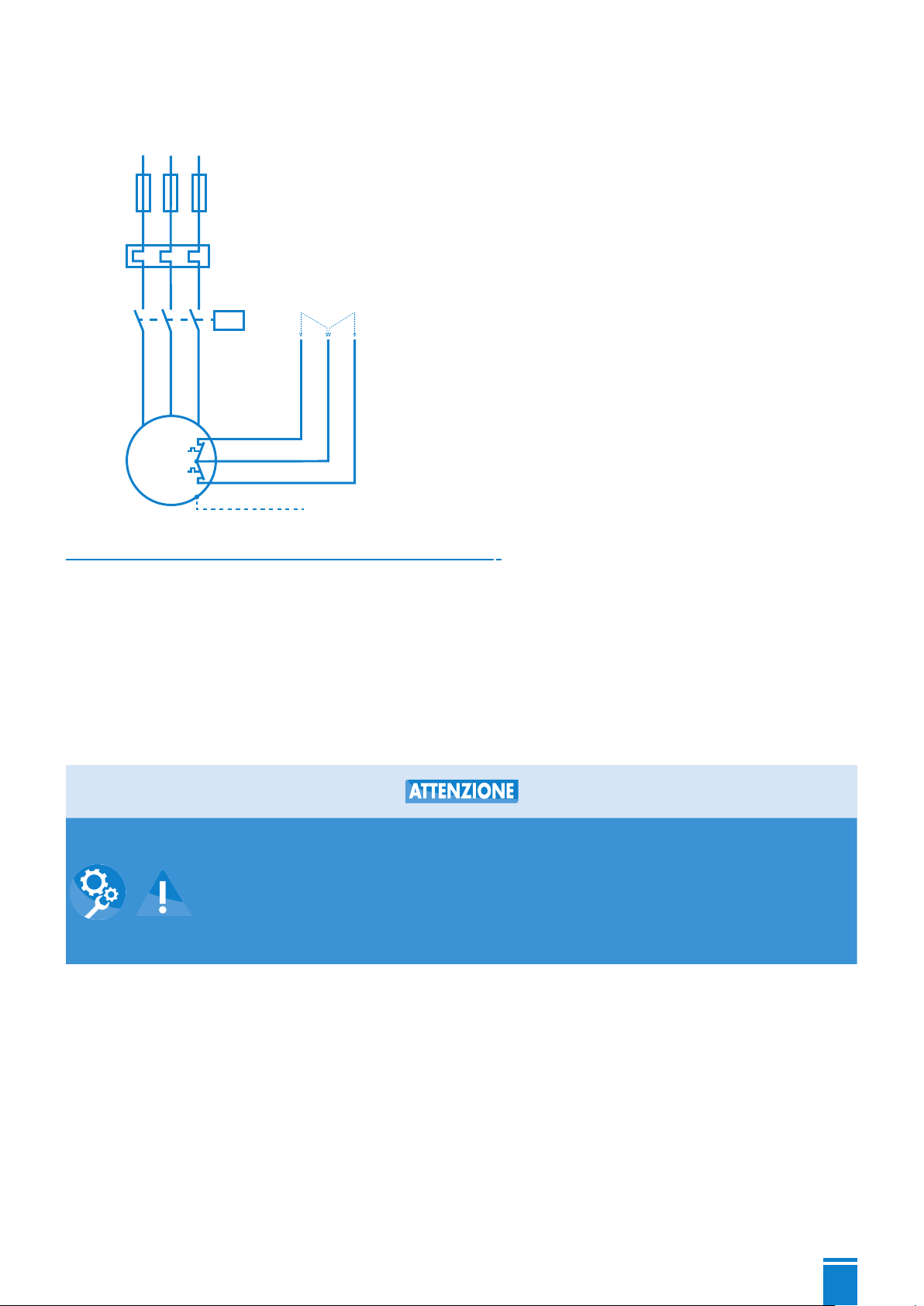

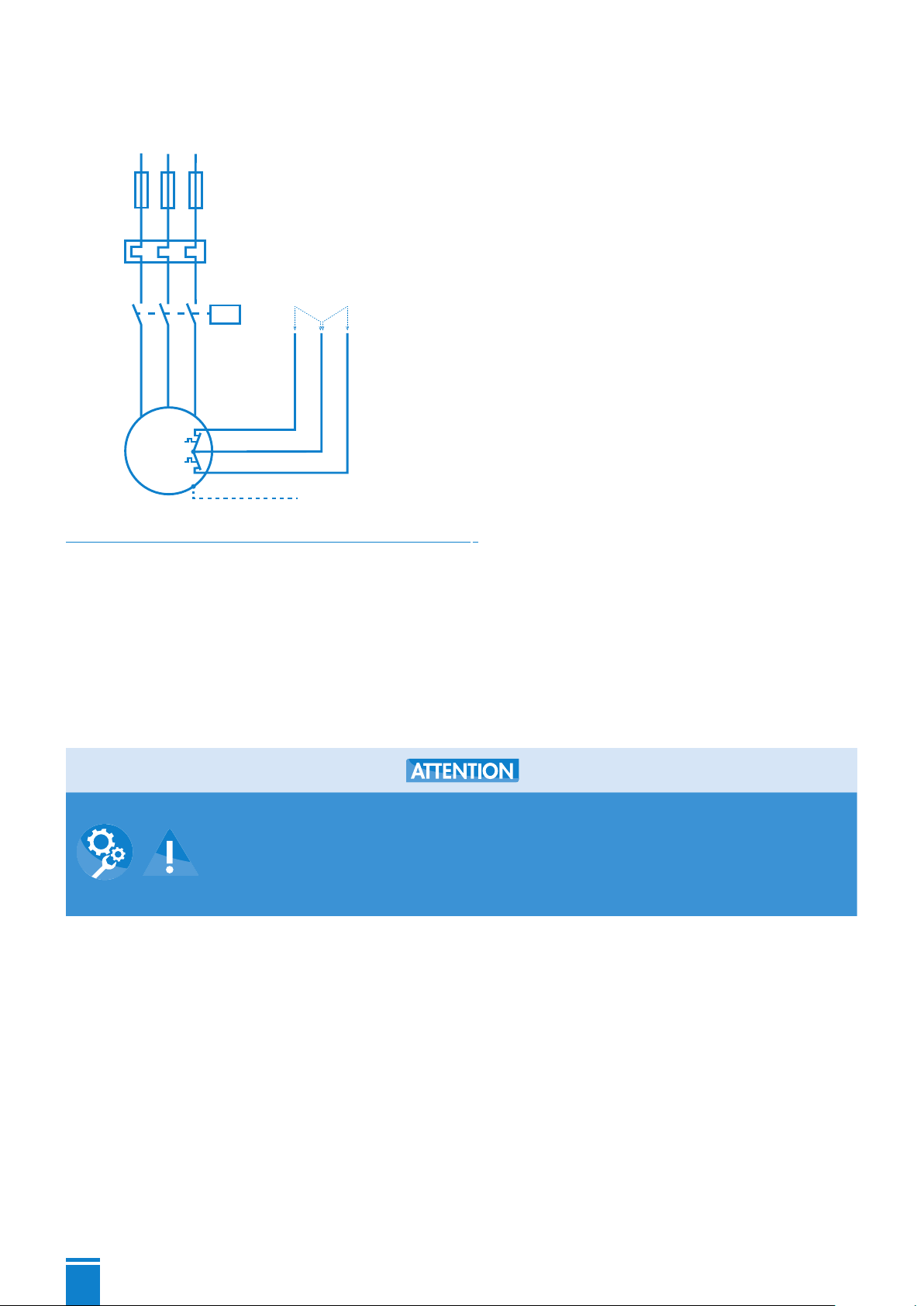

Wiring diagram:

MAINS

3~ 400 V/50 Hz

Fuse

Motor

protection

Motor

relay

V12W1

3~ 400 V 50 Hz

L3L2

Thermal winding protection

Control circuit Clipping circuit

TB14TB25TB3

Green/Yellow PE conductor

Connection of the thermal winding cover:

- Control loop : T1 and T2 must be connected in a switching device in such a way, that the following function is guaranteed: When the temperature sensors respond, the pump is switched off until the tempera-ture has dropped again. Now the pump is switched on again.

- Clipping circuit : T2 and T3 must be connected in a switching device in such a way, that the following function is guaranteed: When the temperature sensors respond, (failure of the control loop), the pump is switched off and can be restarted by hand solely. The pump may only be restarted after an er-ror analysis has been conducted and the cause of malfunction has been eliminated.

Connection to the switching device PS1-LCD and PS2-LCD :

Switching

device

PS1-LCD PS2-LCD

Pump 1 Pump 1 Pump 2

Switching device 20 21 22 31 32 33 38 39 40

Pump T1 T2 T3 T1 T2 T3 T1 T2 T3

5.2 Hydraulic system

These pumps are not to be mounted in dry installation, since a minimum

water level up to the bottom edge of the motor housing is prescribed by

the guideline on protection against explosion.

Installation with supporting ring :

- Mount supporting ring to intake ﬂange of the pump and install pump. Ensure stability of the pump.

- Optionally connect pressure side by means of ﬂange DN 50 or thread (The pump is equipped with a female thread G2 and a ﬂange DN 50).

- If a hose is to be laid on the pressure side, kinks are to be avoided.

- Avoid kinks during the laying of the supply cable. Lay supply cable without tensile loading and without causing chafe marks.

Installation for shaft ﬁtting :

- Position pipe clamp on inner rim of the shaft and loosely ﬁx it with two screws.

Page 11

- Sound out position of guide pipe frame for coupling pedestal, adjust coupling pedestal on shaft bottom and mount it with the heavy-duty dowels which are included in the delivery.

- Install pressure pipe and valves in a tension-free manner.

- Slip the guide pipe on the coupling pedestal, shorten it to correct length, slip on pipe clamp and tighten it for good.

- Mount coupling element and lowering chain to the pump, lower pump with the chain (insert guide pipe into coupling element) and couple it, hang the chain up on the pipe clamp so that it is ready to hand.

- Lay supply cable. Avoid kinks and lay supply cable without tensile loading and without causing chafe marks.

5.3 Level control system

The pumps SANIPUMP® ZFS 71 have to be controlled by means of a level control in such a way, that a decline of the water level beneath the minimum allowable level (bottom line of motor housing) is avoided at all costs. The level control can be effected by means of a ﬂoating switch, electropneumatically (press switch) or by means of other applicable methods. The switching point of the pump should be set in such a way, that the pump is entirely submersed under water. If the level control is effected via a ﬂoating switch, the signal of the ﬂoaters has to be transmitted via intrinsically safe Ex i –relays.

6. COMMISSIONING

Check all connections for correct assembly, set gate valve on passage and check level control system for proper operation.

During the initial test run, check pipes for tightness and reseal them, if necessary.

7. MAINTENANCE AND REPAIR

Disconnect the power supply before carrying out any kind of work on the plant!

After an operation time of six to twelve months, the oil storage inside the seal carrier always has to be controlled as follows: put the pump on its side on a clean surface and position it in such a way that the oil ﬁlling screw faces upwards. Take out the screw and check the oil level. If only a small quantity of oil is lacking, the oil storage can be ﬁlled up without any problems. If a considerable quantity of oil is lacking, or if the oil is mingled with water, the customer department has to be informed.

All other maintenance works on the pump and on the electrical equipment should be carried out by the manufacturer or an authorised qualiﬁed company in intervals of six to twelve months (or also in shorter intervals, according to case of operation). Please immediately inform the customer department in case of damage to the pump and/or the electrical equipment.

8. MALFUNCTIONS, CAUSES AND TROUBLESHOOTING

Disconnect the power supply before carrying out any kind of work on the plant !

Page 12

Malfunction Cause Elimination

1. Motor is not rotating

2. Motor rotates but does not convey

- absence of line voltage or improper line voltage

- incorrect connection - correct the connection

- defective power cable - replacement (customer service)

- defective/wrong capacitor - replacement (customer service)

- impeller/cutting knife blocked - cleaning

- activated motor protection (overheating, blocking, improper voltage or other malfunction)

- control malfunction/defective ﬂoating switch

- motor defective - replacement (customer service)

- impeller blocked or worn out - cleaning/replacement

- check valve blocked - cleaning

- gate valve blocked/closed - cleaning/opening gate valve

- pressure pipe blocked/hose buckled - cleaning/eliminating kinks

- intake socket blocked - cleaning

- incorrect rotating direction - correction

- check voltage supply

- inspection, inform customer service

- water deﬁciency inside the shaft - switch off/inform customer service

3. Motor switches off during start-up

4. Motor does not switch off

- voltage improper or unsteady - correction/customer service

- thermal protection laid out incorrectly - inspection/customer service

- current consumption too high - customer service

- control malfunction - customer service

- wrong/defective ﬂoating switch - replacement/customer service

9. WARRANTY

As the manufacturer, we provide a warranty of 24 months on these pumps from date of purchase. Your sales receipt will act as a proof of warranty. During that warranty period, we gratuitously remedy

all deficiencies which are attributed to material or fabrication defects by either repairing the plant, or by replacing the defective parts (to our choice).

Defects which are attributed to misuse or wear are excluded from warranty. We will assume no responsibility for consequential damages that are caused by a breakdown of the plant. In case of a warranty claim, please contact your specialist retailer.

10. TECHNICAL MODIFICATIONS

We reserve all rights for technical modiﬁcations in terms of further development.

Page 13

Appendix A : Characteristic curves

Appendix B : Installation suggestions

Fixed installation Portable installation

1a Coupling pedestal 4 Backﬂow preventer 1b Guide piece 5 Wedge-type ﬂat slide valve 1c Pipe clamp 6 Lowering chain with clevis 2 Flange elbow 7 Supporting ring 3 Guide pipe 5/4'' 9 Pressure pipe

Page 14

Appendix C : Pump dimensions

Fixed installation Portable installation

Adjustment values for cutting gap and pump hydraulics

Page 15

Appendix D : Sectional drawing and list of spare parts

Page 16

Pos. Art. Nr. Designation Quantity

1 17369 Motor complete SANIPUMP® ZFS 71.1 S 230 V 1 1 17368 Motor complete SANIPUMP® ZFS 71.1 T and ZFS 71.2 T 400 V 1 1 17370 Motor complete SANIPUMP® ZFS 71.3 T and ZFS 71.4 T 400 V 1 2 17356 GLRD LD1/25-G38 motor side 1 3 11679 Locking ring DIN471-A25x1,2 1 4 16381 Hexagon socket screw M8x25-A2 5 5 17377 GLRD MG1/25-G6 medium side 1 6 17373 Impeller ZFS 71.1 Ø135 1 6 17371 Impeller ZFS 71.2 Ø145 1 6 17372 Impeller ZFS 71.3 Ø160 1 6 17351 Impeller ZFS 71.4 Ø170 1 7 17350 Lid ZFS 71 1 8 17109 Countersunk screw M5x10-A2 DIN965 3

9 17352 Knife screwing ZFS 71 1 10 11640 Sealing screw, bea. G 3/8 (ventilation) 1 10 11639 Sealing screw G3/8 DIN910 (oil) 1 11 11663 Ring screw DIN 580-M8-A2 1 12 15320 Hexagon socket screw M6x20-A2 4 13 10008 Hexagon socket screw M6x10-A2 4 14 17355 Pump housing ZFS 71 1 15 17353 Cutting plate ZFS 71 1 16 17354 Cutting knife ZFS 71 1 17 11822 O-ring 160 x 3,5-NBR70 1 18 11629 O-ring 147 x 3 1 19 11672 Sealing ring 8x14x1 Cu 1 20 11659 Handle 1 21 10666 Hexagon socket screw M6x12-A2 DIN 912 2 22 17375 Shim ring 10x30x0,1 1.4301 2 22 17376 Shim ring 10x30x0,5 1.4301 2 23 11656 O-ring 125x2-NBR70 1 24 11646 Sealing ring 17x22x1,5 Cu für Pos 230 2 70 11645 Tooth lock disc S8x13x0,8 A2 4

11690 Wisura technical white oil NFW 0.4 L

Page 17

INHALT

1. SICHERHEIT ............................................................ S.18

1.1 Kennzeichnung von Hinweisen in der Betriebsanleitung ..... S.18

1.2 Personalqualiﬁkation .................................................... S.19

Gefahren bei Nichtbeachtung der Sicherheitshinweise

1.3

.......... S.19

1.4 Sicherheitsbewußtes Arbeiten ......................................... S.19

1.5 Sicherheitshinweise für den Betreiber / Bediener ............. S.19

Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten

1.6

S.19

1.7 Eigenmächtiger Umbau und Ersatzteilherstellung ............... S.20

1.8 Unzulässige Betriebsweisen ........................................... S.20

2. ALLGEMEINES ........................................................ S.20

2.1 Zugehörigkeit ............................................................... S.20

2.2 Anfragen und Bestellungen ............................................. S.20

2.3 Technische Daten .......................................................... S.20

2.4 Einsatzbereich ............................................................. S.21

2.5 Zubehör ...................................................................... S.22

TRANSPORT UND ZWISCHENLAGERUNG

.......... S.22

4. BESCHREIBUNG ..................................................... S.22

4.1 Motoren ....................................................................... S.22

4.2 Pumpen ....................................................................... S.22

4.3 Schaltgerät (Wechselstrom-Ausführung) ............................ S.22

5. INSTALLATION ....................................................... S.22

5.1 Elektrik ......................................................................... S.23

5.2 Hydraulik ..................................................................... S.25

5.3 Niveauregulierung ........................................................ S.26

6. INBETRIEBNAHME ................................................. S.26

7. WARTUNG/INSTANDHALTUNG .......................... S.26

8. STÖRUNGEN;

URSACHEN UND BESEITIGUNG ................................S.26

9. GEWÄHRLEISTUNG ...............................................S.27

10. TECHNISCHE ÄNDERUNGEN .............................S.27

Anhang A Anhang B Anhang C Anhang D

: Kennlinien ........................................................S.28

: Einbaubeispiele

: Pumpenabmessungen

: Schnittzeichnung und Ersatzteilliste

.........................................................

...............................................

..........................

S.28 S.29 S.30

Copyright/Impressum - Installations-, Wartungs- und Montageanleitung SANIPUMP® ZFS 71-Originalbetriebsanleitung-Alle Rechte vorbehalten Die Inhalte dieses Dokuments dürfen nicht ohne schriftliche Genehmigung des Herstellers verbreitet, reproduziert, geändert oder an Dritte weitergegeben werden. Dieses Dokument kann ohne vorherige Ankündigung geändert werden. Stand der Betriebsanleitung : Februar 2020

Page 18

1. SICHERHEIT

( aus:“VDMA-Einheitsblatt 24 292“)

ACHTUNG

Dieses Gerät darf von Kindern im Alter von mindestens 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen und mentalen Fähigkeiten sowie von Personen ohne Erfahrung und Kenntnisse der Bedienung nur unter der Voraussetzung benutzt werden, dass sie ordungsgemäß beaufsichtigt werden und in die sichere Bedienung des Geräts eingewiesen wurden und dass sie die möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Nutzer darf

nicht von unbeaufsichtigten Kindern durchgeführt werden.

STROMANSCHLUSS :

Die elektrische Montage muss von einem Elektrotechniker realisiert werden. Die Versorgungsleitung des Geräts muss geerdet (Klasse I) und durch einen hochempﬁndlichen Schutzschalter (30 mA) geschützt sein. Geräte ohne Steckdose müssen an einen Hauptschalter an das Stromnetz angeschlossen werden, der die Trennung aller Pole gewährleistet (mindestens 3 mm Kontaktabstand). Der Anschluss darf ausschließlich der Stromzufuhr des Geräts dienen.

Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder ähnlich qualiﬁziertem Fachpersonal ersetzt werden, um Gefahren zu vermeiden.

Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muß ständig am Einsatzort der Maschine/Anlage verfügbar sein.

Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten, allgemeinen Sicherheitshinweise zu beachten, sondern auch die unter anderen Hauptpunkten eingefügten, speziellen Sicherheitshinweise, so z.B. für den privaten Gebrauch.

1.1 Kennzeichnung von Hinweisen in der Betriebsanleitung

Gefahr

Dieser Begriff deﬁniert eine Gefahr mit erhöhtem Risiko, das zum Tod oder schweren Verletzungen führen kann, wenn sie nicht vermieden wird.

Gefahrenbereich

Dieses Symbol warnt in Kombination mit einem Schlüsselwort vor Gefahren, die zum Tod oder zu Verletzungen führen können.

Gefährliche elektrische Spannung

Dieses Symbol warnt in Kombination mit einem Schlüsselwort vor Gefahren der elektrischen Spannung und informiert über den Schutz vor elektrischer Spannung.

Sachschäden

Dieses Symbol warnt in Kombination mit dem Schlüsselwort ACHTUNG vor Gefahren für die Maschine.

Page 19

Direkt an der Maschine angebrachte Hinweise wie z.B. drehrichtunspfeil,kennzeichen der Fluidanschlüsse, müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden.

1.2 Personalqualikation und Schulung

Das Personal für Bedienung, Wartung, Inspektion und Montage muß die entsprechende Qualiﬁkation für diese Arbeiten aufweisen. Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betreiber genau geregelt sein. Liegen bei dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unterweisen. Dies kann, falls erforderlich, im Auftrag des Betreibers der Maschine durch den Hersteller/Lieferer erfolgen. Weiterhin ist durch den Betreiber sicherzustellen, daß der Inhalt der Betriebsanleitung durch das Personal voll verstanden wird.

1.3 Gefahren bei Nichtbeachtung der Sicherheitshinweise

Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für Umwelt und Maschine zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schadensersatzansprüche führen.

Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen:

• Versagen wichtiger Funktionen der Maschine/Anlage

• Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung

• Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkungen

• Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen.

1.4 Sicherheitsbewußtes Arbeiten

Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers sind zu beachten.

1.5 Sicherheitshinweise für den Betreiber/Bediener

• Führen heiße oder kalte Maschinenteile zu Gefahren, müssen diese Teile bauseitig gegen Berührung gesichert sein.

• Berührungsschutz für sich bewegende Teile (z.B. Kupplung) darf bei sich in Betrieb beﬁndlicher Maschine nicht entfernt werden.

• Leckagen (z.B. der Wellendichtung) gefährlicher Fördergüter (z.B. explosiv, giftig, heiß) müssen so abgeführt werden, daß keine Gefährdung für Personen und Umwelt entsteht. Gesetzliche Bestimmungen sind einzuhalten.

• Gefährdungen durch elektrische Energie sind auszuschließen (Einzelheiten hierzu siehe z.B. in den Vorschriften des VDE und der örtlichen Energieversorgungsunternehmen).

1.6

Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten

Der Betreiber hat dafür zu sorgen, daß alle Wartungs-, Inspektions- und Montagearbeiten von autorisiertem und qualiﬁziertem Fachpersonal ausgeführt werden, das sich durch eingehendes Studium der Betriebsanleitung ausreichend informiert hat.

Grundsätzlich sind Arbeiten an der Maschine nur im Stillstand durchzuführen. Die in der Betriebsanleitung beschriebene Vorgehensweise zum Stillsetzen der Maschine muß unbedingt eingehalten werden.

Pumpen oder Pumpenaggregate, die gesundheitsgefährdende Medien fördern, müssen dekontaminiert werden. Unmittelbar nach Abschluß der Arbeiten müssen alle Sicherheitsund Schutzeinrichtungen wieder angebracht bzw. in Funktion gesetzt werden.

Vor der (Wieder)inbetriebnahme sind die im Abschnitt Inbetriebnahme aufgeführten Punkte zu beachten.

Page 20

1.7 Eigenmächtiger Umbau und Ersatzteilherstellung

Umbau oder Veränderungen der Maschine sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben.

1.8 Unzulässige Betriebsweisen

Die Betriebssicherheit der gelieferten Maschine ist nur bei bestimmungsmäßiger Verwendung entsprechend Abschnitt 2 -Allgemeines der Betriebsanleitung gewährleistet. Die im Datenblatt angegebenen Grenzwerte dürfen auf keinen Fall überschritten werden.

2. ALLGEMEINES

2.1 Zugehörigkeit

Diese Betriebsanleitung ist gültig für die Abwasser-Tauchpumpen SANIPUMP® ZFS 71.

Bei Nichtbeachtung der Betriebsanleitung - insbesondere der Sicherheitshinweise

- sowie beim eigen-mächtigen Umbau des Geräts oder dem Einbau von NichtOriginalersatzteilen erlischt automatisch der Gewährleistungsanspruch. Für hieraus resultierende Schäden übernimmt der Hersteller keine Haftung! Wie jedes andere Elektrogerät kann auch dieses Produkt durch fehlende Netzspannung oder einen technischen Defekt ausfallen. Wenn Ihnen dadurch ein Schaden entstehen kann, sollte entsprechend der Anwendung ein Notstromaggregat, eine zweite Anlage und/oder eine netzunabhängige Alarmanlage einge-plant werden. Auch nach dem Kauf stehen wir Ihnen als Hersteller zur Beratung gern zur Verfügung. Bei Defekten oder Schadensfällen wenden Sie sich bitte an Ihren Händler.

Baugrößen :

SANIPUMP®ZFS71.1S SANIPUMP®ZFS71.1T

SANIPUMP®ZFS71.3T SANIPUMP®ZFS71.4T

SANIPUMP®ZFS71.2T

2.2 Anfragen und Bestellungen

Anfragen und Bestellungen richten Sie bitte an Ihren Fachhändler.

2.3 Technische Daten

SANIPUMP

Aufnahmeleistung P1 [kW] 2,2 2,1 2,1 3,69 3,9 Nennleistung P2 [kW] 1,6 1,7 1,7 3,2 3,2 Spannung U [V] 230 400 400 400 400 Frequenz f [Hz] 50 Nennstromaufnahme I [A] 10,5 3,7 3,7 6,5 6,5 Drehzahl n [min-1] 2800 Max. Fördermenge Q Max. Förderhöhe H Max. Mediumstemperatur t

[m³/h] 17

max

[m] 22 22 25 35 39

max

[°C] 40

max

ZFS 71.1 S ZFS 71.1 T ZFS 71.2 T ZFS 71.3 T ZFS 71.4 T

Page 21

SANIPUMP

Druckanschluss Flansch DN50 Gewicht mit Kabel [kg] 38 38 38 44 44 Rel. Einschaltdauer ED S1 - Dauerbetrieb (vollständig überﬂutet), S3 - 40 % (ausgetaucht) Mindest-Flüssigkeitsstand Unterkante Motorgehäuse

ZFS 71.1 S ZFS 71.1 T ZFS 71.2 T ZFS 71.3 T ZFS 71.4 T

Werkstoffe

Motorgehäuse GG 20 Laufrad GG 20 Motorwelle 1.4021 Schneidmesser 1.4112 Pumpengehäuse GG 20 Lagerhilfsﬂansch ST 37-2 Lagerﬂansch GG 20 Gleitringdichtungen SiC (Siliziumkarbid) Schneidﬂansch 1.4112 Sonstige Dichtungen NBR, FPM

2.4 Einsatzbereich

Die Abwasser-Tauchpumpen Typ SANIPUMP® ZFS 71 dienen zur Entwässerung von Schmutz- und Abwasserschächten, Fäkaliensammelgruben, Kläranlagen u.ä. in explosionsgefährdeten Bereichen.

Der Explosionsschutz der Pumpe gilt nur in Verbindung mit einem Schaltgerät für explosionsgeschützte Pumpen mit Auswertung des thermischen Wicklungsschutzes.

Die Abwässer dürfen keine Inhaltsstoffe enthalten welche die die Materialien der Pumpe des Schachtes oder der Schachteinbauteile angreifen.

Dabei ist folgendes zu beachten (Auszug aus DIN VDE 0165): Für das Errichten elektrischer Anlagen in explosionsgefährdeten Bereichen gilt die „Verordnung über elektrische Anlagen in explosionsgefährdeten Räumen“ (ElexV). Diese Verordnung regelt unter anderem auch die Frage der Zulassung explosionsgeschützter elektrischer Betriebsmittel und die Zuständigkeit (Anerkennung) von Sachver-ständigen. (DIN VDE 0165 1.1.1)

Bei Beurteilung der Explosionsgefahr, d.h. bei Festlegung explosionsgefährdeter Bereiche, sind die „Richtlinien für die Vermeidung von Gefahren durch explosionsfähige Atmosphäre mit Beispielsammlung

- Explosionsschutz-Richtlinie - (EX-RL)“ zu berücksichtigen. Sofern es sich um Sonderfälle handelt oder

Zweifel über die Festlegung explosionsgefährdeter Bereiche bestehen, entscheiden die Aufsichtsbehörden. (DIN VDE 0165 1.1.2)

Für medizinische Bereiche gilt DIN VDE 0107. (DIN VDE 0165 1.2) Für das Errichten von elektrischen Anlagen in Bereichen, die durch Explosivstoffe gefährdet sind, gilt

DIN VDE 0166. (DIN VDE 0165 1.3) Für den Betrieb elektrischer Anlagen in explosionsgefährdeten Bereichen gilt DIN VDE 0105 Teil 9. (DIN VDE 0165 1.4) Diese Bestimmung gilt nicht für das Errichten elektrischer Anlagen in Grubenbauten, die durch Grubengas

gefährdet werden können. Hierfür gelten die Normen der Reihe DIN VDE 0118 „Errichten elektrischer Anlagen in bergbaulichen Betrieben unter Tage“. (DIN VDE 0165 1.5)

Begriffe :

- "Explosionsgefährdete Bereiche" sind Bereiche, in denen aufgrund der örtlichen und betrieblichen

Verhältnisse explosionsfähige Atmosphäre in gefahrdrohender Menge (gefährliche explosionsfähige Atmosphäre) auftreten kann (Explosionsgefahr). (DIN VDE 0165 2.1)

- "Explosionsfähige Atmosphäre" ist ein Gemisch von brennbaren Gasen, Dämpfen, Nebel oder Stäuben

mit Luft einschließlich üblicher Beimengungen, z.B. Feuchte, unter atmosphärischen Bedingungen, in dem sich eine Reaktion nach erfolgter Zündung selbständig fortpﬂanzt. Als atmosphärische Bedingungen gelten hier Gesamtdrücke von 0,8 bis 1,1 bar und Gemischtemperaturen von -20 bis +60°C. (DIN VDE 0165 2.2)

Page 22

2.5 Zubehör

Alle Pumpen der Baureihe SANIPUMP® ZFS 71 werden mit freiem Kabelende geliefert. Schaltgeräte für Pumpen mit Ex-Schutz sind in Standard- oder Sonderaus-führung mit verschiedenen Niveausteuerungen lieferbar.

Zum Aufstellen der Pumpe ist ein Bodenstützring (vorzugsweise für transportablen Einsatz) oder eine Kupplungseinrichtung (stationärer Einsatz) lieferbar.

3. TRANSPORT UND ZWISCHENLAGERUNG

Die Pumpen SANIPUMP® ZFS 71 soll grundsätzlich an der hierfür vorgesehenen Öse an der Oberseite oder am Handgriff angehoben und/oder transportiert werden. Keinesfalls darf die Pumpe am Zuleitungskabel angehoben werden.

Zum Zwischenlagern der Pumpen genügt die Aufbewahrung an einem kühlen, trockenen, frostfreien und dunklen Ort. Das Laufrad ist bei längerer Lagerung der Pumpe mindestens 1x pro Monat durchzudrehen um das Verkleben der Gleitringdichtungen zu verhindern.

4. BESCHREIBUNG

4.1 Motoren

Die Pumpen SANIPUMP In jede der drei Motorwicklungen sind 2 Temperaturfühler (Bi-Metall) integriert, die als Temperaturregler bzw. Temperaturbegrenzer (Öffner) arbeiten. Wird der Motor aus irgendeinem Grund zu heiß, so spricht zuerst der Temperaturregler an und schaltet den Motor ab. Der Motor darf dann bei Abkühlung automatisch wieder zuschalten. Erhitzt sich der Motor über die Auslösetempe-ratur des Temperaturreglers spricht der Temperaturbegrenzer an.

Der Motor darf dann ausschließlich von Hand wieder in Betrieb genommen werden. Dies darf jedoch

erst ge-schehen, wenn eine Fehleranalyse durchgeführt und die Störungsursache beseitigt worden ist.

Die Motoren sind von der BVS - Dortmund geprüft und haben die Konformitätsbescheinigungen :

BVS05ATEXE028X.

ZFS 71 sind mit einem Wechsel- bzw. Drehstrom-Asynchronmotor ausgestattet.

4.2 Pumpen

Das Pumpengehäuse und das Laufrad sind aus Grauguss, die Schneideinrichtung, welche saugseitig vordem Lauf-rad sitzt, ist aus einer speziellen Legierung gefertigt. Sie sorgt dafür, dass Feststoffe nicht direkt in die Pumpe gelangen und diese dann verstopfen, sondern dass jene erst zerkleinert werden Als Druckabgang besitzen die Pumpen einen Flansch DN 50.

4.3 Schaltgerät

Die Pumpen werden ohne Schaltgerät ausgeliefert.

5. INSTALLATION

- Vor allen Arbeiten an der Anlage ist die Stromversorgung zu unterbrechen.

- Die elektrischen Anschlüsse dürfen keiner Feuchtigkeit ausgesetzt werden.

Page 23

5.1 Elektrik

Sicherheitsbestimmungen :

•Alle verwendeten Elektroanlagen müssen der Norm IEC 364 / VDE 0100 entsprechen,

d.h., dass z. B. Steckdosen Erdungsklemmen aufweisen müssen.

•Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden!

Die einschlägigen VDE Vorschriften 0100 beachten!

•Das elektrische Netz, an das die Anlage angeschlossen wird, muss über einen

hochempﬁndlichen separaten FI-Schutzschalter IA <30 mA vor der Steuerung verfügen, oder um einem Ausfall der Steuerung beim Ansprechen des FI-Schutzschalters vorzubeugen, ist je Pumpe ein FI-Schutzschalter zwischen Steuerung und Pumpe zu installieren. Bei der Installation in Bade- und Duschräumen sind die entsprechenden DIN VDE 0100 Teil 701-Vorschriften zu beachten.

•Bitte beachten Sie die Vorschriften der EN 12 056-4.

•Bei Drehstromanschluss ist die externe Absicherung mit Sicherungsautomaten der

Charakteristik K generell 3-polig mechanisch verriegelt auszuführen. Damit ist eine komplette Netztrennung sichergestellt und 2-Phasenlauf ausgeschlossen.

•Alle elektrischen Geräte wie Steuerung, Alarmgeber und Steckdose müssen in

trockenen Räumen überﬂutungssicher installiert werden.

•Achtung! Vor jeder Montage und Demontage der Pumpe oder sonstiger Arbeiten an

der Anlage ist diese vom elektrischen Netz zu trennen.

•Durch Überlastung kann sich der Motor überhitzen. Bei Überhitzung niemals die

heißen Oberﬂächen am Motor berühren.

•Bei Verwendung eines Verlängerungskabels muss dieses qualitativ dem mitgelieferten

Anschlusskabel entsprechen.

Die Pumpe in Wechselstrom-Ausführung muss mit einem Hilfsschaltgerät betrieben werden. Dieses ist mit fol-genden Elementen auszustatten: Hauptschalter, Sicherungen, Leistungsschütz, thermisches Motorschutzrelais, Betriebskondensator 60µF, Wider-einschaltsperre für Begrenzerkreis, Meldeleuchten "Betrieb" und "Störung", Ex i - Relais und einem Schwimmer für den Trockenlaufschutz. Die Pumpe wird mittels des an das Schaltgerät angeschlossenen Kabels mit Schukostecker an eine Schutzkon-taktsteckdose angeschlossen.

- Das Schaltgerät muss außerhalb des explosionsgefährdeten Bereichs angebracht werden!

- Der Schwimmer für den Trockenlaufschutz muss so angebracht werden, dass ein Absinken des Wasserstandes unter die Unterkante Motorgehäuse nicht möglich ist.

Eine weitere elektrische Installation ist nicht notwendig. Bei Bedarf kann das Motorgehäuse an der dafür vorgesehenen externen Erdungsklemme zusätzlich geerdet werden.

Page 24

Wird ein Schaltgerät an die Pumpe SANIPUMP® ZFS 71.1 angeschlossen, so erfolgt der Anschluss wie folgt :

NETZ

1~ 230 V/50 Hz

L1 N

Sicherung

Überstrom-

schutz

thermischer Wicklungsschutz

Begrenzerkreis

Motorschütz

U11U2

Betriebskondensator

Regelkreis

TB14TB25TB3

1~ 230 V 50 Hz

PE Grün/Gelb

Drehstromausführung :

Die Adern des 7-adrigen Anschlusskabels der Pumpen in Drehstrom-Ausführung sind folgendermaßen gekennzeichnet :

Grün/Gelb PE Schutzleiter (Erdung)

1 U1

Drei Wicklungen, Sternschaltungn2 V1 3 W1 4 TB1 zweiter Kontakt Regelkreis 5 TB2 gemeinsamer Kontakt für Regler- und Begrenzerkreis 6 TB3 zweiter Kontakt Begrenzerkreis

- Das Schaltgerät muss außerhalb des explosionsgefährdeten Bereichs angebracht werden!

- Der Schwimmer für den Trockenlaufschutz muss so angebracht werden, dass ein Absinken des Wasserstandes unter die Unterkante Motorgehäuse nicht möglich ist.

Anschlussplan Drehsrommotor :

Page 25

NETZ

3~ 400 V/50 Hz

Sicherung

Überstrom-

schutz

Motorschütz

V12W1

L3L2

thermischer Wicklungsschutz

Regelkreis

TB14TB25TB3

Begrenzerkreis

3~ 400 V 50 Hz

Anschuss des thermischen Wicklungsschutzes:

- Regelkreis : TB1 und TB2 müssen in einem Schaltgerät so angeschlossen werden, das folgende Funktion gewährleistet wird: Sprechen diese Thermofühler an, so wird die Pumpe abgeschaltet, bis die Temperatur wieder gefallen ist. Jetzt schaltet die Pumpe wieder ein.

- Begrenzerkreis : TB2 und TB3 müssen in einem Schaltgerät so angeschlossen werden, das folgende Funktion gewährleistet wird: Sprechen diese Thermofühler an, (Ausfall des Regelkreises), so wird die Pumpe abgeschaltet und kann ausschließlich von Hand wieder in Betrieb genommen werden.

erst geschehen, wenn eine Fehleranalyse durchgeführt und die Störungsursache beseitigt worden ist.

PE - Grün/Gelb

Dies darf jedoch

5.2 Hydraulic system

Die Abwassertauchpumpe muss wirksam gegen das Ansaugen von Luft geschützt werden! Diese Pumpen dürfen nicht in Trockenaufstellung montiert werden, da der Explosionsschutz einen Mindestwasserstand bis Unterkante Motorgehäuse vorschreibt.

Aufstellung mit Bodenstützring :

- Bodenstützring am Ansaugﬂansch der Pumpe montieren und Pumpe aufstellen. Dabei auf ausreichende Standfestigkeit der Pumpe achten.

- Druckseite mit Flansch DN 50 anschließen

- Sollte druckseitig ein Schlauch verlegt werden, so müssen Knickstellen vermieden werden.

- Versorgungskabel knickfrei, ohne Zugbelastung und ohne Scheuerstellen verlegen.

Aufstellung für Schachteinbau :

- Rohrspanner am Schachtinnenrand positionieren und mit zwei Schrauben lose ﬁxieren.

- Position der Führungsrohraufnahme des Kupplungsfußes ausloten, Kupplungsfuß am Schachtboden ausrichten und mit den mitgelieferten Schwerlastdübeln montieren.

- Druckleitung und Armaturen spannungsfrei installieren.

- Führungsrohr auf Kupplungsfuß aufstecken, auf richtige Länge absägen, Rohrspanner aufstecken und endgültig festschrauben.

Page 26

- Kupplungsstück und Ablasskette an Pumpe montieren, Pumpe an der Kette (Führungsrohr in Kupplungsstück einfädeln) ablassen und einkuppeln, Kette am Rohrspanner griffbereit einhängen.

- Versorgungskabel knickfrei, ohne Zugbelastung und ohne Scheuerstellen verlegen.

5.3 Niveauregulierung

Die Pumpen SANIPUMP® ZFS 71 müssen so über eine Niveauregulierung gesteuert werden, dass ein Absinken des Wasserstandes unter den mini-mal zulässigen Pegel (Unterkante Motorgehäuse) unbedingt vermieden wird.

Die Niveauregelung kann z.B. mittels Schwimmerschalter, elektropneumatisch (Druckschalter) oder durch andere geeignete Methoden erfolgen. Der Einschaltpunkt der Pumpe sollte so eingestellt werden, dass die Pumpe vollständig im Wasser eingetaucht ist.

Wird die Niveauregulierung über Schwimmerschalter realisiert, so muss das Signal der Schwimmer über eigensi-chere Ex i -Relais weitergegeben werden.

6. INBETRIEBNAHME

Alle Anschlüsse nochmals auf korrekte Montage überprüfen, Absperrschieber auf Durchlass stellen und Niveausteuerung auf korrekte Funktion prüfen.

Bei der Durchführung des Probelaufes Rohrleitungen auf Dichtigkeit prüfen und gegebenenfalls neu eindichten.

7. WARTUNG/INSTANDHALTUNG

Vor allen Arbeiten ist die Anlage vom Netz zu trennen.

Nach jeweils halbjährlicher bis jährlicher Laufzeit muss der Ölvorrat im Dichtungsträger wie folgt kontrolliert werden : die Pumpe auf sauberem Untergrund so zur Seite legen, dass die Ölbefüllschraube nach oben zeigt. Diese Schraube wird herausgedreht und der Ölstand kontrolliert. Fehlt lediglich eine geringe Menge Öl, so kann der Ölvorrat problemlos ergänzt werden. Bei erheblichem Ölverlust oder einer Vermischung des Öls mit Wasser muss der Kundendienst informiert werden. Ist das Öl mit Wasser vermischt, sind die Gleitringdichtungen durch den Hersteller oder einen autorisierten Fachbetrieb zu kontrollieren und gegebenenfalls zu ersetzten. Auch alle sonstigen Wartungsarbeiten an der Pumpe und an der elektrischen Anlage sollen halbjährlich bis jährlich (bzw. je nach Einsatzfall auch in kürzeren Intervallen) durch den Hersteller oder einen autorisierten Fachbetrieb durchgeführt werden. Bei Schäden an der Pumpe und/oder der elektrischen Anlage informieren Sie bitte umge-hend den Kundendienst.

8. STÖRUNGEN; URSACHEN UND BESEITIGUNG

Vor allen Arbeiten an der Anlage ist der Netzstecker zu ziehen !

Page 27

Störung Ursache Behebung

1. Motor dreht sich nicht

2. Motor dreht sich, fördert aber nicht

- Netzspannung fehlt bzw. falsch

- fehlerhafter Anschluss

- defektes Stromkabel

- defekter/falscher Kondensator

- Laufrad/Schneidmesser blockiert

- aktivierter Motorschutz (Überhitzung, Blockierung, Spannungsfehler oder sonstiger Defekt)

- Steuerungsfehler/defekter Schwim merschalter

- Motor defekt

- Laufrad verstopft oder verschlissen

- Rückschlagklappe verstopft

- Absperrschieber verstopft/verschlossen

- Druckleitung verstopft/ Schlauch geknickt

- Ansaugstutzen verstopft

- Drehrichtung falsch

- Wassermangel im Schacht

- Spannungsversorgung überprüfen

- Anschluss korrigieren

- Austausch (Kundendienst)

- Reinigen

- Prüfen, Kundendienst informieren

- Austausch (Kundendienst)

- Reinigen/Austausch

- Reinigen

- Reinigen/Öffnen

- Reinigen /Knickstellen entfernen

- Reinigen

- Korrektur

- Abschalten/Kundendienst informieren

3. Motor schaltet im Anlauf ab

4. Motor schaltet nicht aus

- Spannung falsch bzw. schwankt

- Thermoschutz falsch ausgelegt

- Stromaufnahme zu hoch

- Steuerungsfehler

- Schwimmerschalter falsch/defekt

- Korrektur/Kundendienst

- Prüfen/Kundendienst

- Kundendienst

- Austausch/Kundendienst

9. GEWÄHRLEISTUNG

Als Hersteller übernehmen wir für diese Pumpen eine Gewährleistung von 24 Monaten ab Kaufdatum. Als Nachweis gilt Ihr Kaufbeleg. Innerhalb dieser Gewährleistungszeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Von der Gewährleistung ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch und Verschleiß zurückzuführen sind. Folgeschäden, die durch Ausfall des Gerätes auftreten, werden von uns nicht übernommen.

10. TECHNISCHE ÄNDERUNGEN

Technische Änderungen im Sinne der Weiterentwicklung vorbehalten wir uns vor.

Page 28

Anhang A : Kennlinien

Anhang B : Einbaubeispiele

Schachteinbau mit Führungsrohr Aufstellung mit Bodenstützring

1a Kupplungsfuß 4 Rückﬂußverhinderer 1b Führungsstück 5 Keilﬂachschieber 1c Rohrspanner 6 Ablasskette mit Schäkel 2 Flanschkrümmer 7 Bodenstützring 3 Führungsrohr 5/4'' 9 Druckleitung

Page 29

Anhang C : Pumpenabmessungen

Schachteinbau mit Führungsrohr

Aufstellung mit Bodenstützring

Einstellwerte für Schneidspalt und Pumpenhydraulik

Page 30

Anhang D : Schnittzeichnung und Ersatzteilliste

Page 31

Pos. Art. Nr. Bezeichnung Menge

1 17369 Motor komplett SANIPUMP® ZFS 71.1 S 230 V 1 1 17368 Motor komplett SANIPUMP® ZFS 71.1 T und ZFS 71.2 T 400 V 1 1 17370 Motor komplett SANIPUMP® ZFS 71.3 T und ZFS 71.4 T 400 V 1 2 17356 GLRD LD1/25-G38 Motorseitig 1 3 11679 Sicherungsring DIN471-A25x1,2 1 4 16381 Innensechskantschraube M8x25-A2 5 5 17377 GLRD MG1/25-G6 Medienseitig 1 6 17373 Laufrad ZFS 71.1 Ø135 1 6 17371 Laufrad ZFS 71.2 Ø145 1 6 17372 Laufrad ZFS 71.3 Ø160 1 6 17351 Laufrad ZFS 71.4 Ø170 1 7 17350 Deckel ZFS 71 1 8 17109 Senkschraube M5x10-A2 DIN965 3

9 17352 Messerverschraubung ZFS 71 1 10 11640 Verschlussschraube, bea. G 3/8 (Entlüftung) 1 10 11639 Verschlussschraube G3/8 DIN910 (Öl) 1 11 11663 Ringschraube DIN 580-M8-A2 1 12 15320 Innensechskantschraube M6x20-A2 4 13 10008 Innensechskantschraube M6x10-A2 4 14 17355 Pumpengehäuse ZFS 71 1 15 17353 Schneidplatte ZFS 71 1 16 17354 Schneidmesser ZFS 71 1 17 11822 O-Ring 160 x 3,5-NBR70 1 18 11629 O-Ring 147 x 3 1 19 11672 Dichtring 8x14x1 Cu 1 20 11659 Tragegriff 1 21 10666 Innensechskantschraube M6x12-A2 DIN 912 2 22 17375 Passscheibe 10x30x0,1 1.4301 2 22 17376 Passscheibe 10x30x0,5 1.4301 2 23 11656 O-Ring 125x2-NBR70 1 24 11646 Dichtring 17x22x1,5 Cu für Pos 230 2 70 11645 Sperrzahnscheibe S8x13x0,8 A2 4

11690 Wisura technisches Weissöl NFW 0,4 L

Page 32

1. SÉCURITÉ ................................................................p 33

1.1

Identiﬁcation des avertissements

1.2 Qualiﬁcation et formation du personnel .......................... p 34

1.3 Risques en cas de non-respect des consignes de sécurité .... p 34

1.4 Travailler en toute sécurité .............................................. p 34

1.5 Consignes de sécurité pour l'exploitant/utilisateur ............ p 34

Consignes de sécurité pour les travaux de maintenance,

1.6

d'inspection et de montage ............................................ p 34

Transformation et fabrication arbitraires de pièces de rechange .p 35

SOMMAIRE

1.7

1.8 Modes d'exploitation non-autorisés ................................ p 35

2. GÉNÉRAL ................................................................p 35

2.1 Appartenance .............................................................. p 35

2.2 Demandes et réservations ............................................. p 36

2.3 Données techniques ....................................................... p 36

2.4 Domaine d'application ................................................. p 36

2.5 Accessoires ................................................................. p 37

3. TRANSPORT ET ENTREPOSAGE ..........................p 37

4. DESCRIPTION ......................................................... p 37

....................................... p 33

4.1 Moteurs ....................................................................... p 37

4.2 Pompes ........................................................................ p 37

4.3 Module de commande (version à courant alternatif) .......... p 37

5. INSTALLATION .......................................................p 38

5.1 Système électrique ......................................................... p 38

5.2 Hydraulique ................................................................. p 40

5.3 Correcteur de niveau ..................................................... p 41

6. MISE EN SERVICE .................................................. p 41

7. MAINTENANCE/ENTRETIEN .................................p 41

8. PANNES, CAUSES ET RÉSOLUTION ....................p 41

9. GARANTIE ..............................................................p 42

10. MODIFICATIONS TECHNIQUES ......................... p 42

Annexe A Annexe B Annexe C Annexe D

: Caractéristiques .................................................. p 43

: Exemple de montage

: Dimensions de la pompe ..................................... p 44

: Dessin en coupe et liste des pièces de rechange

...............................................

......

p 43

p 45

Copyright / Mentions légales- Notice d'installation et de maintenance/montage SANIPUMP® ZFS 71. Notice de service d'origine. Tous droits réservés. Les contenus de ce document ne doivent pas être divulgués, reproduits, modiﬁés ou communiqués à des tiers sauf autorisation écrite du fabricant. Ce document peut faire l'objet de modiﬁcations sans préavis. Version du mode d'emploi : Février 2020.

Page 33

1. SÉCURITÉ

ATTENTION

Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne

doivent pas être effectués par des enfants sans surveillance.

RACCORDEMENT ELECTRIQUE :

L’installation électrique doit être réalisée par un professionnel qualiﬁé en électrotechnique. Le circuit d’alimentation de l’appareil doit être relié à la terre (classe I) et protégé par un disjoncteur différentiel haute sensibilité (30 mA). Les appareils sans prises doivent être connectés à un interrupteur principal sur l’alimentation électrique qui assure la déconnexion de tous les pôles (distance de séparation des contacts de 3 mm minimum). Le raccordement doit servir exclusivement à l’alimentation de l’appareil.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualiﬁcation

similaire aﬁn d'éviter un danger.

Le présent mode d’emploi contient des instructions essentielles qui doivent être observées lors de la mise en place, de l’exploitation et de la maintenance. Pour cette raison, il doit impérativement être lu par le monteur avant le montage et la mise en service, ainsi que par le personnel spécialisé/l’exploitant responsable et doit être continuellement disponible sur le lieu d’exploitation de la machine/de l’installation.

Il faut non seulement respecter les consignes de sécurité générales présentées dans la section 1-Sécurité, mais aussi les consignes de sécurité spéciales, présentées dans les autres sections, par exemple pour une utilisation privée.

1.1 Identication des avertissements Danger

Ce terme déﬁnit un danger à risques élevés pouvant conduire au décès ou à une blessure grave, s’il n’est pas évité.

Zone dangereuse

Ce symbole caractérise des dangers pouvant conduire à la mort ou à des blessures.

Tension électrique dangereuse

Ce symbole caractérise des dangers inhérents à la tension électrique et donne des informations sur la protection contre la tension électrique.

Dégâts matériels

Ce symbole caractérise, en combinaison avec le mot-clé ATTENTION, des dangers pour la machine.

Page 34

Les consignes indiquées directement sur la machine (par ex. ﬂèche indiquant le sens de rotation, repère de raccords de ﬂuides) doivent impérativement être respectées et maintenues

dans des conditions sufﬁsantes à la lecture.

1.2 Qualication et formation du personnel

Le personnel pour l'utilisation, l'entretien, l'inspection et le montage doit disposer des qualiﬁcations adéquates pour ce travail. Le domaine de responsabilité, la compétence et la surveillance du personnel doivent être précisément réglementées par l'exploitant. Si le personnel ne dispose pas des connaissances nécessaires, il doit alors être formé et instruit. Le cas échéant, cela peut être effectué sur demande de l'exploitant de la machine par le fabricant/fournisseur. En outre, l'exploitant doit s'assurer, que le contenu du mode d'emploi est entièrement compris par le personnel.

1.3 Risques en cas de non-respect des consignes de sécurité

Le non-respect des consignes de sécurité peut aussi bien avoir pour conséquence la mise en danger des personnes que celle de l'environnement et de la machine. Le non-respect des consignes de sécurité peut conduire à l'annulation de l'ensemble des prétentions de dommages et intérêts. Plus exactement, le non-respect des consignes peut par exemple entraîner les mises en danger suivantes :

• défaillances importantes de la machine/installation ;

• défaillances des méthodes prescrites pour la maintenance et l'entretien ;

• mise en danger des personnes provoquée par les actions électriques, mécaniques et

chimiques ;

• mise en danger de l'environnement par la fuite de substances dangereuses dans

l'environnement.

1.4 Travailler en toute sécurité

Outre les consignes de sécurité contenues dans ce mode d'emploi, les règlementations nationales en vigueur sur la prévention des accidents, ainsi que les règlementations de sécurité, de travail et de fonctionnement internes de l'exploitant doivent être respectées.

1.5 Consignes de sécurité pour l'exploitant/utilisateur

• Sécuriser les pièces chaudes ou froides dont le contact présente un danger pour

l’exploitant/utilisateur.

• Les protections contre les contacts accidentels avec les pièces en mouvement (par

exemple l'accouplement) présentes sur la machine ne doivent pas être retirées lors de l'exploitation.

• Les fuites (par ex. huile de lubriﬁcation) de matières à transporter dangereuses doivent

être évacuées de façon à ne pas mettre en péril les personnes et l'environnement. Les dispositions légales doivent être respectées.

• Les dangers liés à l’alimentation électrique doivent être exclus (pour plus de détails, voir

par ex. les règlementations en vigueur et des entreprises prestataires d'alimentation en électricité locales).

1.6 Consignes de sécurité pour les travaux de maintenance,

d'inspection et de montage

L'exploitant doit s'assurer que tous les travaux d'entretien, d'inspection et de montage sont effectués par du personnel qualiﬁé et autorisé, qui s'est informé par une étude sufﬁsante du mode d'emploi.

Page 35

Les interventions sur la machine doivent essentiellement être effectuées à l'arrêt. La procédure de mise à l'arrêt de la machine décrite dans le mode d'emploi doit impérativement être respectée.

Les pompes ou groupes de pompes qui refoulent des ﬂuides nocifs pour la santé doivent être décontaminés. Immédiatement après les interventions, tous les dispositifs de protection et de sécurité doivent être remis en place ou en état de fonctionnement.

Avant la (re)mise en service, respecter les points contenus dans la section 6-Mise en service.

1.7 Transformation et/ou fabrication arbitraires de pièces de

rechange

Toute transformation et/ou modiﬁcation de la machine ne sont autorisées qu’après concertation avec le fabricant. Seules les pièces de rechange d’origine et les accessoires autorisés par le fabricant garantissent la sécurité. L'utilisation d'autres pièces peut conduire à l'annulation de la responsabilité en cas de dommages consécutifs.

1.8 Modes d'exploitation non-autorisés

La sécurité de fonctionnement des machines livrées n'est garantie que par l'utilisation conforme à la section 2-Général du mode d'emploi. Les valeurs limites indiquées dans la ﬁche technique ne doivent en aucun cas être dépassées.

Remarque : Les substances suivantes ne doivent pas se trouver dans les eaux usées aﬁn

d’éviter un engorgement de la pompe :

•Matières solides, matières ﬁbreuses, goudron, sable, ciment, cendres,

papier grossier, lingettes humides, articles de soins corporels, carton, débris, déchets, abats, graisses, huiles.

•Les eaux usées comportant des substances nocives, par exemple eaux

usées grasses des grandes cuisines. L’introduction doit être réalisée via un séparateur de graisse conformément à la norme EN 1825.

2. GÉNÉRAL

2.1 Introduction

Le présent mode d’emploi s’applique aux pompes submersibles pour évacuation des eaux usées SANIPUMP® ZFS 71.

En cas de non-respect de ce mode d'emploi, en particulier des consignes de sécurité, et en cas de transformation arbitraire de l'appareil ou de l'utilisation de pièces de rechange non originales, la garantie s'annule automatiquement. De plus, le fabricant décline toute responsabilité pour les dommages qui en découlent ! Comme tout appareil électrique, ce produit peut aussi tomber en panne en raison d’une absence de tension secteur ou d’un défaut technique. Pour éviter tout dommage, un groupe électrogène de secours, une pompe à membrane manuelle et/ou un système d’alarme indépendant du réseau doivent être prévus en fonction de l’application. Le fabricant reste à disposition pour tout conseil, y compris après l’achat. En cas de défaut ou de dommages, veuillez vous adresser à votre revendeur.

Page 36

Versions :

SANIPUMP®ZFS71.1S SANIPUMP®ZFS71.1T

SANIPUMP®ZFS71.3T SANIPUMP®ZFS71.4T

SANIPUMP®ZFS71.2T

2.2 Demandes et réservations

Veuillez adresser vos demandes et réservations à votre revendeur spécialisé.

2.3 Données techniques

SANIPUMP

Puissance absorbée P1 [kW] 2,2 2,1 2,1 3,69 3,9 Puissance nominale P2 [kW] 1,6 1,7 1,7 3,2 3,2 Tension U [V] 230 400 400 400 400 Fréquence f [Hz] 50 Courant nominal absorbé I [A] 10,5 3,7 3,7 6,5 6,5 Vitesse de rotation n [min-1] 2800 Débit de refoulement maximum

[m³/h]

max

Hauteur de refoulement maximale H

[m]

max

Température maximale du ﬂuide t

[°C]

max

Raccord de refoulement Bride DN50 Poids, câbles inclus [kg] 38 38 38 44 44 Rel. Durée de mise en circuit ED S1- Fonctionnement continu (entièrement immergée),

Niveau de liquide minimum Bord inférieur du carter moteur

ZFS 71.1 S ZFS 71.1 T ZFS 71.2 T ZFS 71.3 T ZFS 71.4 T

22 22 25 35 39

S3 - 40 % (à pression atmosphérique)

Matériaux

Carter du moteur GG 20 Roue d'entrainement GG 20 Arbre moteur 1.4021 Couteau 1.4112 Carter de la pompe GG 20 Bride de support auxiliaire ST 37-2 Bride de support GG 20

Garniture mécanique d'étanchéité

SiC (

Carbure de silicium

)

Bride couteau 1.4112 Autres joints NBR, FPM

2.4 Domaine d'application

Les pompes submersibles pour eaux usées SANIPUMP® ZFS 71 servent à l’évacuation des eaux usées et des réservoirs d’eaux usées, des puisards, des stations de traitement des eaux, etc., dans des zones à risque d’explosion. La protection de la pompe contre les explosions ne s’applique qu’en

liaison avec un boîtier de commande pour pompes protégées contre les explosions, avec analyse de la protection thermique du bobinage.

Les eaux usées ne doivent pas contenir de substances abrasives pour les matériaux de la pompe, de la cuve ou des composants de la cuve.

Ce faisant, se référer à la réglementation ATEX EN 60079, concernant entre autres, les installations électriques dans des zones à risque d’explosion, l’homologation de consommables électriques protégés contre les explosions et la responsabilité (reconnaissance) des experts.

Termes :

- Les « zones à risques d'explosion » sont des zones dans lesquelles une atmosphère explosive peut

Page 37

survenir en quantité menaçante (atmosphère explosive dangereuse) (risque d’explosion) en raison des proportions locales et industrielles. (DIN VDE 0165 2.1)

- Une « atmosphère explosive » est un mélange de gaz, de vapeurs, de brouillards ou de poussières

inﬂammables avec de l’air incluant les impuretés habituelles, par exemple l’humidité, dans des conditions atmosphériques dans lesquelles une réaction peut se produire suite à un amorçage réussi. Sont considérées comme conditions atmosphériques les pression totales allant de 0,8 à 1,1 bar et les températures de mélange allant de -20 à +60°C. (DIN VDE 0165 2.2)

2.5 Accessoires

Toutes les pompes de la série SANIPUMP® ZFS 71 sont livrées avec une extrémité de câbles libres. Les boîtiers de commande des pompes avec protection Ex sont disponibles en versions standard ou spéciales avec différentes capteurs de niveau possibles.

Une couronne d’appui au sol (essentiellement pour un usage transportable) ou un dispositif de couplage (utilisation stationnaire) est disponible pour la mise en place de la pompe.

3. TRANSPORT ET ENTREPOSAGE

Les pompes SANIPUMP® ZFS 71 doivent toujours être soulevées et/ou transportées par les anneaux ou la poignée de transport prévus à cet effet sur la partie supérieure. Il ne faut en aucun cas soulever la pompe par le câble d’alimentation.

Pour le stockage intermédiaire des pompes, il sufﬁt de les stocker dans un endroit frais, sec, à l’abri du gel et de la lumière. Le rotor doit être tourné au moins une fois par mois en cas de stockage prolongé de la pompe, aﬁn d’éviter que les garnitures mécaniques ne collent les unes aux autres.

4. DESCRIPTION

4.1 Moteurs

Les pompes SANIPUMP chacun des trois bobinages du moteur, des sondes de température (bi-métal) sont intégrées et fonctionnent comme régulateur de température ou limiteur de température (contact à ouverture). Si pour une raison quelconque, le moteur chauffe trop, le régulateur de température se déclenche d’abord et coupe le moteur. Le moteur se remet alors en marche automatiquement une fois refroidi. Si le moteur chauffe au-delà de la température de déclenchement du régulateur de température, le limiteur de température s’enclenche.

Le moteur peut ensuite être remis en marche manuellement. Ceci ne doit néanmoins être réalisé

que si une analyse de la défaillance a été réalisée et que la cause de la défaillance a été éliminée.

Les moteurs sont contrôlés par la BVS - Dortmund et disposent du certiﬁcat de conformité : BVS05ATEX E028X.

4.2 Pompes

ZFS 71 sont équipées d’un moteur asynchrone à courant alternatif. Dans

Le corps de pompe et la roue sont en fonte grise. Le dispositif de coupe, situé côté aspiration en amont de la roue, est fabriqué dans un alliage spécial. Il garantit que les matières solides ne pénètrent pas directement dans la pompe et ne l’obstruent pas, mais qu’elles soient toutes réduites d’abord. Les pompes possèdent une bride DN 50 en guise de sortie de refoulement.

4.3 Boîtier de commande

Les pompes sont livrées sans boîtier de commande.

Page 38

5. INSTALLATION

- Avant tous travaux sur l’installation, celle-ci doit être débranchée alimentation en courant.

- Les branchements électriques ne doivent pas être exposés à de l’humidité.

5.1 Système électrique

Dispositions de sécurité :

•Toutes les installations électriques utilisées doivent correspondre à la norme IEC 364 /

VDE 0100, ce qui signiﬁe que les prises de courant doivent, par exemple, être équipées de bornes de terre.

•Le branchement électrique doit être réalisé uniquement par un électricien !

•Le réseau électrique sur lequel l’installation est branchée doit être pourvu d’un disjoncteur

différentiel séparé très sensible IA <30 mA en amont de la commande, ou, aﬁn de prévenir une panne de la commande en cas d’enclenchement du disjoncteur différentiel, un disjoncteur différentiel doit être installé par pompe entre la commande et la pompe. En cas d’installation dans les pièces de bain ou de douche, les prescriptions NF C 15-100 correspondantes doivent être observées.

•Veuillez observer les prescriptions de la norme EN 12 056-4.

•Dans le cas d’une connexion triphasée, le fusible externe doit généralement être muni

de disjoncteurs tripolaires à verrouillage mécanique à 3 pôles avec la caractéristique K. Ceci assure une isolation complète du réseau et empêche le fonctionnement en biphasé.

•Tous les équipements électriques, telles que le boîtier de commande, les alarmes et les

prises de courant, doivent être installés dans des pièces sèches et protégées contre les risques d’inondation.

•Attention ! Débrancher l’installation du secteur avant chaque montage/démontage de la

pompe ou tout autre travaux sur l’installation.

•Le moteur peut surchauffer en cas de surcharge. En cas de surchauffe, ne jamais toucher

les surfaces brûlantes du moteur.

•En cas d’utilisation d’une rallonge, celle-ci doit correspondre qualitativement au câble

de raccordement fourni dans la livraison.

La pompe en version à courant alternatif doit fonctionner avec un commutateur de courant auxiliaire. Celuici doit être équipé des éléments suivants : interrupteur principal, fusibles, contacteur de puissance, relais de protection thermique du moteur, condensateur industriel 60 µF, protection contre les redémarrages intempestifs du circuit limiteur, voyants lumineux « en marche » et « défaut », relais Ex i - et ﬂotteur de protection contre le fonctionnement à sec. La pompe est branchée sur une prise électrique connectée à la terre grâce à un câble avec prise Schuko raccordé sur l'appareil.

- Le boîtier de commande doit être installé à l’extérieur de la zone à risque d’explosion !

- Le ﬂotteur de protection contre la marche à sec doit être installé de façon à rendre impossible l’abaissement du niveau d’eau endessous du bord inférieur du carter moteur.

Aucune autre installation électrique supplémentaire n’est nécessaire. Si besoin, le carter moteur peut être mis à la terre sur la borne de terre externe prévue à cet effet.

Page 39

Si un boîtier de commande est branché sur la pompe SANIPUMP® ZFS 71.1 le branchement est réalisé comme suit :

RÉSEAU

1~ 230 V/50 Hz

L1 N

Fusible

Protection

moteur

Protection thermique

Relais

moteur

U11U2

Condensateur

Circuit de

régulation

TB14TB25TB3

Circuit

limiteur

1~ 230 V 50 Hz

Vert/Jaune PE

Conducteur de protection

Modèle à courant alternatif :

Les ﬁls du câble de raccordement à 7 ﬁls pour la pompe en modèle à courant alternatif sont déﬁnis comme suit :

Vert/Jaune PE Ligne de terre (prise de terre)

1 U1

3 bobines, branchement en étoile2 V1 3 W1 4 TB1 Deuxième contact de circuit de régulation 5 TB2 Contact général pour circuit de régulation et limiteur 6 TB3 Deuxième contact de circuit limiteur

- Le boîtier de commande doit être installé à l’extérieur de la zone à risque d’explosion !

- Le ﬂotteur de protection contre la marche à sec doit être installé de façon à rendre impossible l’abaissement du niveau d’eau endessous du bord inférieur du carter moteur.

Page 40

Protection

RÉSEAU

3~ 400 V/50 Hz

Fusible

moteur

Relais

moteur

V12W1

L3L2

Protection thermique

Circuit de

régulation

TB14TB25TB3

Circuit

limiteur

3~ 400 V 50 Hz

Raccordement de la protection thermique du bobinage :

- Circuit de régulation : TB1 et TB2 doivent être raccordés dans un boîtier de commande tels que : si ces capteurs thermiques s’enclenchent, la pompe est arrêtée jusqu’à ce que la température retombe. La pompe se rallume alors.

- Circuit limiteur : TB2 et TB3 doivent être raccordés dans un boîtier de commande tels que : si ces capteurs thermiques s’enclenchent (panne du circuit de régulation), la pompe est arrêtée et peut uniquement être remise en service à la main. Ceci ne doit néanmoins être réalisé que si une analyse du défaut a été réalisée et que la cause du défaut a été éliminée.

Vert/Jaune PE Ligne de terre

5.2 Hydraulique

- La pompe submersible d’évacuation des eaux usées doit être protégée de manière efﬁcace contre l’aspiration de l’air !

- Ces pompes ne doivent pas être montées dans une installation sèche car la protection contre les explosions prescrit un niveau d’eau minimum jusqu’au bord inférieur du carter du moteur.

Pose avec couronne d’appui au sol :

- Monter la couronne de support au sol sur la bride d’aspiration de la pompe et installer la pompe. S’assurer que la pompe est sufﬁsamment stable.

- Raccorder le côté refoulement avec la bride DN 50

- Si un tuyau ﬂexible est utilisé côté refoulement, éviter les coudes.

- Poser le câble d’alimentation sans point de compression, sans contraintes de traction et sans zone de frottement.

Mise en place pour installation dans une cuve :

- Placer le collier de serrage sur le bord intérieur de la cuve et le ﬁxer sans serrer avec deux vis.

- Vériﬁer la position du logement du tube de guidage de l’embase de couplage.

- Aligner l’embase de couplage sur le fond de la cuve et la monter avec les chevilles à usage intensif fournies.

- Installer la conduite de refoulement et les vannes sans tension.

- Brancher le(s) tube(s) de guidage sur l’embase de couplage, le(s) scier à la bonne longueur, insérer l'attache de tube puis visser fermement.

Page 41

- Monter la pièce de guidage et la chaîne de traction sur la pompe. Enﬁler le tube de guidage dans la pièce de guidage et faire glisser la pompe en la maintenant avec la chaîne. Relâcher quand la pompe est en place. Accrocher la chaîne sur l'attache à portée de main.

- Poser le câble d’alimentation sans point de compression, sans contraintes de traction et sans zone de frottement.

5.3 Correcteur de niveau

Les pompes SANIPUMP® ZFS 71 doivent être commandées par un système de contrôle de niveau de telle sorte qu'une baisse du niveau d'eau en-dessous du niveau minimum admissible (bord inférieur du carter moteur) soit absolument évitée.

Le niveau peut être contrôle par un interrupteur à ﬂotteur, un pressostat ou par tout autre méthode appropriée. Le point d’enclenchement de la pompe doit être réglé de façon à ce que la pompe soit entièrement immergée dans l’eau.

Si la régulation du niveau est réalisée via un interrupteur à ﬂotteur, le signal du ﬂotteur doit être transmis par des relais à sécurité Ex i intrinsèque.

6. MISE EN SERVICE

Vériﬁer à nouveau le montage correct de tous les raccordements, régler la vanne de verrouillage sur ouverture et contrôler le fonctionnement correct du cpateur de niveau. Lors de cet essai de fonctionnement, contrôler l’étanchéité des conduites, et les colmater si nécessaire.

7. MAINTENANCE/ENTRETIEN

Débrancher électriquement avant toute intervention !

Après chaque période de fonctionnement de six mois à un an, vériﬁer le niveau d'huile dans le portejoint comme suit :

- Placer la pompe sur une surface propre, de sorte que le bouchon de remplissage d’huile soit orienté vers le haut.

- Contrôler le niveau d’huile

- S’il manque une faible quantité d’huile, compléter simplement la réserve avec de l’huile. En cas de perte d'huile importante, ou d’un mélange de l’huile avec l’eau, informer le service SAV. Si de l’huile est mélangée à l’eau, les garnitures mécaniques doivent être contrôlées par le fabricant ou une entreprise spécialisée autorisée, voire être remplacées si nécessaire.

Tous les autres travaux d’entretien de la pompe et du système électrique doivent également être effectués par le fabricant ou par un spécialiste agréé tous les six mois ou tous les ans (ou à des intervalles plus courts selon l’application). En cas d’endommagement de la pompe et/ou du système électrique, veuillez en informer immédiatement le service après-vente.

8. PANNES, CAUSES ET RÉSOLUTION

Débrancher électriquement avant toute intervention !

Page 42

Panne

Cause Résolution

1. Le moteur ne tourne pas

2. Le moteur tourne mais ne refoule pas de liquide

3. Le moteur tourne et s’arrête

- absence de tension ou tension trop faible

- connexion d’alimentation incorrecte

- câble d’alimentation défectueux

- condensateur défectueux/erroné

- rotor ou roue bloqué

- protection du moteur activée (surchauffe, blocage, défaut de tension

- erreur de commande / commutateur du moteur défectueux

- défaillance du moteur

- roue obstruée ou usée

- clapet anti-retour obstrué

- vanne de verrouillage obstruée ou fermée

- conduite de refoulement obstruée/ﬂexible plié

- tubulure d’aspiration obstruée

- sens de rotation incorrect

- manque d’eau dans la cuve

- tension erronée ou ﬂuctuante

- thermocontacteur mis en place de manière incorrecte

- consommation de courant trop élevée

...

)

- contrôler l’alimentation électrique

- corriger

- remplacement (service SAV)

- nettoyer

- contrôler/informer le service SAV

- remplacement (service SAV)

- nettoyage/remplacement

- nettoyer

- nettoyer/ouvrir

- nettoyer/éliminer les points de compression

- nettoyer

- corriger

- désactiver/

- corriger/service SAV

- contrôler/service SAV

- service SAV

informer le service SAV

4. Le moteur ne s’arrête pas

- défaut de commande

- fonction du manocontacteur incorrecte

- service SAV

- remplacement/service SAV

9. GARANTIE

En tant que fabricant, nous prenons en charge une garantie de 24 mois à partir de la date d’achat de cette pompe. La facture en votre possession sert de preuve. Pendant la durée de cette garantie, nous éliminons sans frais, à notre discrétion par réparation ou remplacement, tous les défauts ayant pour origine un vice de matériau ou de fabrication.

Les dommages ayant pour origine une utilisation non-conforme et l’usure sont exclus de la garantie. Nous déclinons toute responsabilité en matière de dommages consécutifs liés à une panne de l’équipement.

10. MODIFICATIONS TECHNIQUES

Nous nous réservons le droit d’effectuer des modiﬁcations techniques dans le cadre d’une amélioration technique.

Page 43

Annexe A : Caractéristiques

Annexe B : Exemple de montage

Encastrement avec tubes de guidage

Mise en place avec couronne

d’appui au sol

1a Embase de couplage 4 Clapet anti-retour 1b Siège 5 Vanne 1c Attache de tube 6 Chaîne de traction avec manille 2 Coude 7 Couronne d’appui 3 Tubes de guidage 5/4'' 9 Conduite de refoulement

Page 44

Annexe C : Dimensions de la pompe

Encastrement avec tubes de guidage

Mise en place avec couronne

d’appui au sol

Valeurs de réglage de la hauteur («brèche») de coupe et de l’hydraulique de pompe

Page 45

Annexe D : Schéma en coupe et liste des pièces de rechange

Page 46

Liste des pièces de rechange

Réf

schéma

Réf.

art.

Désignation

1 17369 Moteur complet SANIPUMP® ZFS 71.1 S 230 V 1 1 17368 Moteur complet SANIPUMP® ZFS 71.1 T et ZFS 71.2 T 400 V 1 1 17370 Moteur complet SANIPUMP® ZFS 71.3 T et ZFS 71.4 T 400 V 1 2 17356 GLRD LD1/25-G38 côté moteur 1 3 11679 Circlip DIN471-A25x1,2 1 4 16381 Vis à six-pans creux M8x25-A2 5 5 17377 GLRD MG1/25-G6 côté ﬂuide 1 6 17373 Rotor ZFS 71.1 Ø135 1 6 17371 Rotor ZFS 71.2 Ø145 1 6 17372 Rotor ZFS 71.3 Ø160 1 6 17351 Rotor ZFS 71.4 Ø170 1 7 17350 Capot ZFS 71 1 8 17109 Vis à tête fraisée M5x10-A2 DIN965 3 9 17352 Raccord vissé du couteau ZFS 71 1

10 11640 Bouchon ﬁleté, trait. G 3/8 (Ventilation) 1

Quantité

10 11639 Bouchon ﬁleté G3/8 DIN910 (huile) 1 11 11663 Anneau à vis DIN 580-M8-A2 1 12 15320 Vis à six-pans creux M6x20-A2 4 13 10008 Vis à six-pans creux M6x10-A2 4 14 17355 Carter de pompe ZFS 71 1 15 17353 Disque de coupe ZFS 71 1 16 17354 Couteau ZFS 71 1 17 11822 Joint torique 160 x 3,5-NBR70 1 18 11629 Joint torique 147 x 3 1 19 11672 Bague d'étanchéité 8x14x1 Cu 1 20 11659 Poignée de transport 1 21 10666 Vis six pans creux M6x12-A2 DIN 912 2 22 17375 Rondelle d'ajustage 10x30x0,1 1.4301 2 22 17376 Rondelle d'ajustage 10x30x0,5 1.4301 2 23 11656 Joint torique 125x2-NBR70 1 24 11646 Bague d'étanchéité 17x22x1,5 Cu pour pos 230 2 70 11645 Rondelle dentée de verrouillage S8x13x0,8 A2 4

11690 Huile blanche technique Wisura NFW 0,4 L

Page 47

1. SICUREZZA .............................................................p 48

1.1 I

dentiﬁcazione delle avvertenze contenute nelle istruzioni per l’uso

1.2 Qualiﬁcazione e formazione del personale ..................... p 49

Pericoli in caso di inosservanza delle avvertenze di sicurezza

1.3

1.4 Lavorare in sicurezza ....................................................p 49

INDICE

1.5 Avvertenze di sicurezza per il gestore/operatore ............. p 49

Avvertenze di sicurezza per lavori di manutenzione,

1.6

ispezione e montaggio

Trasformazione non autorizzata e produzione di pezzi di ricambio

1.7

1.8 Modalità di funzionamento vietate .................................p 50

2. INFORMAZIONI GENERALI .................................p 50

2.1 Pertinenza .................................................................... p 50

2.2 Richieste e ordini .........................................................p 51

2.3 Dati tecnici ................................................................... p 51

2.4 Campo di applicazione ................................................ p 51

2.5 Accessori ....................................................................p 52

TRASPORTO E STOCCAGGIO INTERMEDIO

4. DESCRIZIONE .........................................................p 52

p 49

...................................................p 50

.p 50

.........p 52

4.1 Motori .........................................................................p 52

4.2 Pompe ......................................................................... p 52

4.3 Dispositivo di commutazione (versione AC) ......................p 52

5. INSTALLAZIONE ....................................................p 53

5.1 Impianto elettrico ..........................................................p 53

5.2 Impianto idraulico .........................................................p 55

5.3 Regolazione del livello ...................................................p 56

6. MESSA IN SERVIZIO ............................................p 56

7. MANUTENZIONE ORDINARIA/PERIODICA ......p 56

8. GUASTI, CAUSE E RISOLUZIONE .......................p 57

9. GARANZIA .............................................................p 57

10. MODIFICHE TECNICHE........................................p 57

Allegato A Allegato B Allegato C Allegato D

: Linea caratteristica ............................................. p 58

: Esempi di installazione

: Dimensioni della pompa .....................................p 59

: Disegno in sezione e lista ricambi

...........................................

..........................

p 58

p 60

Copyright / Note legali - Manuale di installazione e di manutenzione / montaggio SANIPUMP® ZFS 71- Manuale d'uso originale Tutti i diritti riservati. Il contenuto di questo documento non deve essere divulgato, riprodotto, modiﬁcato o diffuso senza previo consenso scritto del fabbricante. Questo documento può essere soggetto a modiﬁche senza preavviso. Aggiornamento delle istruzioni per l'uso : Febbraio 2020

Page 48

1. SICUREZZA

ATTENZIONE

Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni e dalle persone con capacità ﬁsiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze a condizione che siano correttamente sorvegliate o che abbiano ricevuto istruzioni sull'uso sicuro del dispositivo e che ne conoscano i pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini non supervisionati.

RACCORDO ELETTRICO :

Il raccordo elettrico deve essere eseguito da un elettrotecnico qualiﬁcato. Il circuito di alimentazione del dispositivo deve essere messo a terra (classe I) e protetto da un interruttore differenziale a elevata sensibilità (30 mA). I dispositivi senza prese devono essere collegati ad un interruttore principale di alimentazione che garantisca la disconnessione di tutti i poli (distanza di separazione dei contatti: almeno 3 mm). Il collegamento deve servire esclusivamente per alimentare l'apparecchio. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal servizio clienti o da persone con qualiﬁca simile per evitare qualsiasi rischio.

Le presenti istruzioni per l'uso contengono informazioni di base che devono essere osservate durante l'installazione, il funzionamento e la manutenzione. Per questo motivo, le presenti istruzioni per l'uso devono essere lette dall'installatore e dal personale specializzato/gestore responsabile prima dell'installazione e della messa in funzione e devono essere sempre disponibili presso il luogo di installazione della macchina/impianto.

Si devono rispettare non solo le istruzioni di sicurezza generali elencate in questo punto principale, ma anche le istruzioni di sicurezza speciali inserite in altri punti principali, ad es. per uso privato.

Nota Per evitare l'intasamento della pompa, le seguenti sostanze non devono

essere contenute nelle acque reﬂue:

• Materiali solidi, ﬁbre, catrame, sabbia, cemento, cenere, carta grezza, asciugamani di carta, salviette umidiﬁcate, articoli per l'igiene, cartone, detriti, riﬁuti, riﬁuti di macellazione, grassi, oli.

• Acque reﬂue contenenti sostanze nocive, ad es. acque reﬂue grasse delle mense. Il grasso può essere immesso solo attraverso un separatore di grassi.

Si prega di fare riferimento alle norme nazionali in vigore.

Page 49

1.1 Identicazione delle avvertenze contenute nelle istruzioni per l’uso

Pericolo

Questo termine deﬁnisce un pericolo derivante da rischi elevati che potrebbero portare alla morte o lesioni gravi, se non evitati.

Zona pericolosa

Questo simbolo indica pericoli che possono portare alla morte o a lesioni.

Tensione elettrica pericolosa

Questo simbolo caratterizza i pericoli insiti alla tensione elettrica e fornisce informazioni sulla protezione contro la sovratensione.

Danni materiali

Questo simbolo caratterizza, insieme con la parola chiave ATTENZIONE dei pericoli per la macchina.

Note applicate direttamente alla macchina, ad es. freccia direzionale, caratteristiche delle connessioni del ﬂuido, devono essere osservati e tenuti in condizioni di piena leggibilità.

1.2 Qualicazione e formazione del personale

Il personale addetto al funzionamento, alla manutenzione, all'ispezione e al montaggio deve essere adeguatamente qualiﬁcato per questi lavori. L’ambito di responsabilità, competenza e supervisione del personale devono essere regolamentati con cura dal gestore. Se il personale non dispone delle conoscenze necessarie, deve essere addestrato e istruito. Se necessario, ciò può essere fatto dal produttore/fornitore per conto del gestore della macchina. Inoltre, il gestore deve assicurarsi che il contenuto delle istruzioni per l'uso sia pienamente compreso dal personale.

1.3 Pericoli in caso di inosservanza delle avvertenze di sicurezza

La mancata osservanza delle norme di sicurezza può mettere in pericolo le persone, l'ambiente e la macchina. L'inosservanza delle istruzioni di sicurezza può comportare la perdita di qualsiasi diritto al risarcimento danni.

In particolare, la mancata osservanza può comportare, ad esempio, i seguenti pericoli:

• Guasto di funzioni importanti della macchina/impianto

• Mancato rispetto dei metodi prescritti per l'assistenza e la manutenzione

• Pericolo per le persone dovuto a effetti elettrici, meccanici e chimici

• Rischio per l'ambiente dovuto alla fuoriuscita di sostanze pericolose.

1.4 Lavorare in sicurezza

Rispettare le indicazioni di sicurezza contenute nelle presenti istruzioni per l'uso, le norme antinfortunistiche nazionali vigenti e le eventuali norme interne di lavoro, operative e di sicurezza dell'operatore.

1.5 Avvertenze di sicurezza per il gestore/operatore

• Se parti calde o fredde della macchina comportano rischi, queste parti devono essere protette dal contatto a cura del cliente.

• La protezione contro il contatto con parti in movimento (ad es. giunto) non deve essere rimossa durante il funzionamento della macchina.

• Le perdite (ad es. della guarnizione per alberi) di materiali pericolosi (ad es. esplosivi, tossici, caldi) devono essere rimosse in modo che non sussistano pericoli per le persone o per l'ambiente. Devono essere rispettate le disposizioni di legge.

Page 50

• I pericoli derivanti dall'energia elettrica devono essere esclusi (per i dettagli si vedano, ad esempio, le disposizioni della VDE e delle aziende locali di approvvigionamento energetico).

1.6 Avvertenze di sicurezza per lavori di manutenzione, ispezione

e montaggio

Il gestore deve assicurarsi che tutti i lavori di manutenzione, ispezione e installazione siano eseguiti da personale specializzato, autorizzato e qualiﬁcato, che si sia sufﬁcientemente informato con uno studio approfondito delle istruzioni per l’uso.

In linea di principio, i lavori sulla macchina devono essere eseguiti solo a macchina ferma. Attenersi scrupolosamente alla procedura descritta nelle istruzioni per l'uso per l'arresto della macchina.

Le pompe o le unità di pompaggio che trasportano ﬂuidi pericolosi per la salute devono essere decontaminate. Immediatamente dopo il completamento dei lavori, tutti i dispositivi di sicurezza e di protezione devono essere rimontati o messi in funzione.

Prima della (ri)messa in servizio è necessario rispettare i punti elencati nella sezione di messa in servizio.

1.7 Trasformazione non autorizzata e produzione di pezzi di ricambio

La macchina può essere convertita o modiﬁcata solo previa consultazione con il costruttore. I pezzi di ricambio originali e gli accessori autorizzati dal produttore servono a scopi di sicurezza. L'uso di altre parti può annullare la responsabilità per le conseguenze che ne derivano.

1.8 Modalità di funzionamento vietate

La sicurezza di funzionamento della macchina fornita è garantita solo se utilizzata in conformità alla sezione 2-Informazioni generali delle istruzioni per l'uso. I valori limite indicati nella scheda tecnica non devono in nessun caso essere superati.

2. INFORMAZIONI GENERALI

2.1 Pertinenza

Le presenti istruzioni per l'uso valgono per le pompe sommerse per acque cariche sommerse SANIPUMP® ZFS 71.

L'inosservanza delle istruzioni per l'uso - in particolare delle istruzioni di sicurezza

- così come la modiﬁca non autorizzata dell'apparecchio o l'installazione di pezzi di ricambio non originali, invalidano automaticamente la garanzia. Il fabbricante non risponde di danni da questo derivanti! Come ogni altro apparecchio elettrico, questo prodotto può non funzionare per mancanza di corrente o per un difetto tecnico. Se questo può causare danni, è necessario progettare un gruppo elettrogeno di emergenza, una pompa manuale a membrana, un secondo sistema (doppio sistema) e/o un sistema di allarme indipendente dalla rete a seconda dell'applicazione. Anche dopo l'acquisto siamo a vostra disposizione come produttori per fornirvi consulenza. In caso di difetti o sinistri rivolgersi al proprio rivenditore

Page 51

Prodotti della gamma :

SANIPUMP®ZFS71.1S SANIPUMP®ZFS71.1T

SANIPUMP®ZFS71.3T SANIPUMP®ZFS71.4T

SANIPUMP®ZFS71.2T

2.2 Richieste e ordini

Le richieste e gli ordini possono essere indirizzati al vostro rivenditore specializzato.

2.3 Dati tecnici

SANIPUMP

Potenza assorbita P1 [kW] 2,2 2,1 2,1 3,69 3,9 Potenza nominale P2 [kW] 1,6 1,7 1,7 3,2 3,2 Tensione U [V] 230 400 400 400 400 Frequenza f [Hz] 50 Consumo di corrente nominale I [A] 10,5 3,7 3,7 6,5 6,5 Numero di giri n [min-1] 2800 Max. Portata Q Max. prevalenza H Max. Temperatura del ﬂuido t Raccordo di mandata Flangia DN50 Peso con cavo [kg] 38 38 38 44 44 Rel. rapporto d’inserzione ED S1- funzionamento continuo (completamente allagato),

Livello minimo di liquido Bordo inferiore della carcassa del motore

[m³/h] 17

max

[m] 22 22 25 35 39

max

[°C] 40

max

ZFS 71.1 S ZFS 71.1 T ZFS 71.2 T ZFS 71.3 T ZFS 71.4 T

S3 - 40 % (sommerso)

Materiali

Alloggiamento del motore GG 20 Girante GG 20 Albero motore 1.4021 Lame da taglio 1.4112 Corpo della pompa GG 20 Flangia ausiliaria

ST 37-2

del cuscinetto

Flangia cuscinetto GG 20

Tenute ad anello scorrevole

SiC (

Carburo di silicio

)

Ruota ﬂangiata 1.4112 Altre guarnizioni NBR, FPM

2.4 Campo di applicazione

Le pompe sommerse per acque reﬂue tipo SANIPUMP® ZFS 71 vengono utilizzate per il drenaggio di pozzi di raccolta delle acque reﬂue, pozzi di raccolta deiezioni, impianti di depurazione, ecc. in aree potenzialmente esplosive. La protezione antideﬂagrante della pompa vale solo

in combinazione con un apparecchio di comando per pompe antideﬂagranti con valutazione della protezione termica dell'avvolgimento.

Le acque reﬂue non devono contenere sostanze che attacchino i materiali della pompa del pozzo o dei componenti del pozzo.

A tal ﬁne, fare riferimento alla norma ATEX EN 60079, che copre, tra l'altro, gli impianti elettrici in aree pericolose, l'approvazione dei materiali di consumo elettrici protetti contro le esplosioni e la responsabilità (riconoscimento) degli esperti.

Terminologia :

- Per "atmosfere potenzialmente esplosive" si intendono le aree in cui, a causa delle condizioni locali e

operative, può formarsi un'atmosfera esplosiva in quantità pericolose (atmosfera esplosiva pericolosa) (pericolo di esplosione). (DIN VDE 0165 2.1)

Page 52

- Per "atmosfera esplosiva" si intende una miscela di gas, vapori, nebbie o polveri inﬁammabili con

l'aria, comprese le normali miscele, ad esempio l'umidità, in condizioni atmosferiche in cui una reazione si propaga autonomamente dopo l'accensione. Per condizioni atmosferiche si intendono pressioni totali comprese tra 0,8 e 1,1 bar e temperature della miscela tra -20 e +60°C. (DIN VDE 0165 2.2)

2.5 Accessori

Tutte le pompe della serie SANIPUMP® ZFS 71 vengono forniti con l'estremità del cavo libera. I dispositivi di commutazione per pompe con protezione antideﬂagrante sono disponibili in versione standard o speciale con vari controlli di livello.

Per l'installazione della pompa è disponibile un anello di supporto a pavimento (preferibilmente per uso trasportabile) o un dispositivo di accoppiamento (uso stazionario).

3. TRASPORTO E STOCCAGGIO INTERMEDIO

Le pompe SANIPUMP® ZFS 71 devono essere sempre sollevate e/o trasportate utilizzando l'occhiello in dotazione sulla parte superiore o sul manico. In nessun caso la pompa deve essere sollevata dal cavo di alimentazione.

Per lo stoccaggio intermedio delle pompe è sufﬁciente stoccarle in un luogo fresco, asciutto, al riparo dal gelo e al buio. La girante deve essere girata almeno una volta al mese quando la pompa viene stoccata per un periodo di tempo prolungato per evitare che le tenute meccaniche si incollino tra loro.

4. DESCRIZIONE

4.1 Motori

Le pompe SANIPUMP® ZFS 71 sono dotate di motore asincrono a corrente alternata o trifase. Due sensori di temperatura (bimetallo) sono integrati in ciascuno dei tre avvolgimenti del motore, che funzionano come termoregolatori o limitatori di temperatura (contatti chiusi a riposo). Se per qualsiasi motivo il motore diventa troppo caldo, reagisce innanzitutto il termoregolatore spegnendo il motore. Il motore si riaccende automaticamente quando si raffredda. Se il motore si riscalda oltre la temperatura di intervento del termoregolatore, reagisce il limitatore di temperatura.

Il motore può essere rimesso in funzione solo manualmente. Tuttavia, questo può essere fatto

solo dopo che è stata effettuata un'analisi del guasto ed è stata eliminata la causa del guasto.

I motori sono testati da BVS Dortmund e dispongono dei certiﬁcati di conformità: BVS 05 ATEX E 028 X.

4.2 Pompe

Il corpo pompa e la girante sono in ghisa grigia, il dispositivo di taglio, che si trova sul lato di aspirazione davanti alla girante, è realizzato in una lega speciale. Assicura che i solidi non entrino direttamente nella pompa e poi la intasino, ma che vengano prima schiacciati. Le pompe hanno una ﬂangia DN 50 come uscita di pressione.

4.3 Dispositivo di commutazione

Le pompe vengono consegnate senza dispositivi di commutazione.

Page 53

5. INSTALLAZIONE

Prima di eseguire qualsiasi lavoro sull’impianto, scollegare la spina rete !

5.1 Impianto elettrico

Regolamento di sicurezza :

• Tutti gli impianti elettrici utilizzati devono essere conformi alla norma IEC 364 / VDE

0100, ovvero le prese devono essere dotate di morsetti di messa a terra.

• Il collegamento elettrico deve essere eseguito solo da un elettricista qualiﬁcato! Osservare

le norme VDE 0100!

• La rete elettrica a cui è collegato l'impianto deve disporre di un interruttore differenziale

separato ad alta sensibilità IA <30 prima del controller, o per evitare un guasto del controller quando scatta l'interruttore differenziale, tra il controllore e la pompa deve essere installato un interruttore differenziale per pompa. Per l'installazione in bagni e docce devono essere rispettate le norme DIN VDE 0100 Parte 701.

• Osservare le disposizioni della norma EN 12 056-4.

• Nel caso di collegamento trifase in corrente, il fusibile esterno deve essere generalmente

dotato di interruttori automatici ad interblocco meccanico a 3 poli con caratteristica K. In questo modo si garantisce un isolamento completo della rete e si evita il funzionamento bifase.

• Tutti i dispositivi elettrici come controller, dispositivo di allarme e presa di corrente

devono essere installati in locali asciutti per evitare allagamenti.

• Attenzione! La pompa deve essere scollegata dalla rete elettrica prima di ogni montaggio

e smontaggio o altri lavori sull'impianto.

• Un sovraccarico può causare il surriscaldamento del motore. Non toccare mai le superﬁci

calde del motore in caso di surriscaldamento.

• Se si utilizza una prolunga, questa deve essere della stessa qualità del cavo di

collegamento in dotazione.

La pompa nella versione a corrente alternata deve essere azionata con un dispositivo di commutazione ausiliario. Questo deve essere dotato dei seguenti elementi: Interruttore principale, fusibili, contattore di potenza, relè termico di protezione motore, condensatore di rifasamento 60 µF, dispositivo di blocco al riavvio per circuito limitatore, spie di segnalazione "funzionamento" e "guasto", relè Ex i - e galleggiante per la protezione contro il funzionamento a secco. La pompa è collegata ad una presa di corrente con contatto di terra tramite il cavo collegato al quadro con spina con messa a terra.

- Il dispositivo di commutazione deve essere installato al di fuori dell'area potenzialmente esplosiva!

- Il galleggiante per la protezione contro il funzionamento a secco deve essere montato in modo tale che il livello dell'acqua non possa scendere sotto il bordo inferiore dell’alloggiamento del motore.

Non è necessaria un'ulteriore installazione elettrica. Se necessario, l’alloggiamento del motore può essere messo a terra inoltre sull’apposito morsetto esterno di messa a terra.

Se alla pompa SANIPUMP® ZFS 71.1 è collegato un dispositivo di commutazione, il collegamento si esegue come segue:

Page 54

Fusibile

RETE

Protezione

motore

Relè di

protezione

motori

1~ 230 V/50 Hz

L1 N

U11U2

1~ 230 V 50 Hz

Condensatore

Protezione termica

dell'avvolgimento

Circuito di

regolazione

TB14TB25TB3

Verde/Giallo PE

Conduttore di terra

Circuito

limitatore

Versione corrente trifase :

I ﬁli del cavo di collegamento a 7 conduttori delle pompe a corrente trifase sono contrassegnati come segue:

Verde/Giallo PE Conduttore di protezione (messa a terra)

1 U1

Tre avvolgimenti, collegamento a stella2 V1 3 W1 4 TB1 Secondo contatto circuito di regolazione 5 TB2 Contatto comune per il circuito di regolazione e limitatore 6 TB3 Secondo contatto circuito limitatore

- Il dispositivo di commutazione deve essere installato al di fuori dell'area potenzialmente esplosiva!

Page 55

Fusibile

RETE

3~ 400 V/50 Hz

L3L2

Protezione

motore

Relè di

protezione

motori

V12W1

Protezione termica

dell'avvolgimento

Circuito di

regolazione

TB14TB25TB3

Circuito

limitatore

3~ 400 V 50 Hz

Collegamento della protezione termica degli avvolgimenti :

- Circuito di regolazione: TB1 e TB2 devono essere collegati a un dispositivo di commutazione in modo tale da garantire la seguente funzione: Se queste termosonde reagiscono, la pompa viene spenta ﬁno a quando la temperatura non è nuovamente scesa. Ora la pompa si riaccende.

- Circuito limitatore: TB2 e TB3 devono essere collegati a un dispositivo di commutazione in modo da garantire la seguente funzione: Se queste termosonde reagiscono (guasto del circuito di regolazione), la pompa viene spenta e può essere riavviata solo manualmente. Tuttavia, questo può essere fatto solo

dopo che è stata effettuata un'analisi del guasto ed è stata eliminata la causa del guasto.

Verde/Giallo PE

Conduttore di terra

5.2 Impianto idraulico

- La pompa sommersa per acque reﬂue deve essere protetta efﬁcacemente contro l'aspirazione dell'aria !

- Queste pompe non devono essere montate su un'installazione a secco, in quanto la protezione antideﬂagrante prescrive un livello minimo di acqua ﬁno al bordo inferiore dell'alloggiamento del motore.

Posizionamento con anello di supporto a pavimento :

- Montare l'anello di supporto a pavimento sulla ﬂangia di aspirazione della pompa e montare la pompa. Assicurarsi che la pompa sia sufﬁcientemente stabile.

- Collegare il lato pressione con ﬂangia DN 50

- Se un tubo ﬂessibile è installato sul lato pressione, si devono evitare schiacciamenti.

- Posare il cavo di alimentazione senza pieghe, senza carico di trazione e senza sfrgamento.

Posizionamento per l'installazione del pozzo :

- Posizionare il morsetto per tubi sul bordo interno del pozzo e ﬁssarlo lasco con due viti.

- Mettere a piombo la posizione del supporto del tubo di guida del piede di accoppiamento, allineare il piede di accoppiamento sul pavimento del pozzo e montarlo con i tasselli per carichi pesanti forniti in dotazione.

- Installare senza tensione la tubazione di mandata e i raccordi.

Page 56

- Posizionare il tubo di guida sul piede di accoppiamento, segare alla lunghezza corretta, montare il morsetto per tubi e inﬁne avvitare a fondo.

- Montare il pezzo di accoppiamento e la catena di scarico alla pompa, scaricare e accoppiare la pompa alla catena (inﬁlare il tubo guida nel pezzo di accoppiamento), appendere a portata di mano la catena al morsetto per tubi.

- Posare il cavo di alimentazione senza pieghe, senza carico di trazione e senza sfregamento.

5.3 Regolazione del livello

Le pompe SANIPUMP® ZFS 71 devono essere comandate tramite un sistema di controllo del livello in modo tale da evitare assolutamente un abbassamento del livello dell'acqua al di sotto del livello minimo consentito (bordo inferiore del corpo motore).

Il livello può essere controllato, ad esempio, tramite interruttore a galleggiante, elettropneumaticamente (pressostato) o con altri metodi idonei. Il punto di accensione della pompa deve essere impostato in modo che la pompa sia completamente immersa nell'acqua.

Se il controllo di livello è realizzato tramite interruttori a galleggiante, il segnale dei galleggianti deve essere trasmesso tramite relè Ex i a sicurezza intrinseca.

6. MESSA IN SERVIZIO

Controllare nuovamente tutti i collegamenti per una corretta installazione, impostare la valvola a saracinesca in uscita e controllare il corretto funzionamento del controllo di livello. Durante l'esecuzione della prova, controllare che le tubazioni non presentino perdite e, se necessario, richiuderle.

7. MANUTENZIONE ORDINARIA/PERIODICA

Prima di eseguire qualsiasi lavoro sull’impianto, scollegare la spina rete!

Il livello dell'olio nel supporto della guarnizione deve essere controllato come segue dopo ogni sei mesi o ogni anno di funzionamento: Posizionare la pompa su una superﬁcie pulita in modo che la vite di riempimento dell'olio sia rivolta verso l'alto. Svitare questa vite e controllare il livello dell'olio. Se manca solo una piccola quantità di olio, il serbatoio dell'olio può essere facilmente rabboccato. Se c'è una perdita signiﬁcativa di olio o se l'olio viene miscelato con l'acqua, il servizio clienti deve essere informato. Se l'olio viene miscelato con acqua, le tenute meccaniche devono essere controllate dal produttore o da una ditta specializzata autorizzata e, se necessario, sostituite.

Anche tutti gli altri lavori di manutenzione della pompa e dell'impianto elettrico devono essere eseguiti dal produttore o da un'azienda specializzata autorizzata ogni sei mesi o annualmente (o a intervalli più brevi a seconda dell'applicazione). In caso di danni alla pompa e/o all'impianto elettrico, informare immediatamente il servizio clienti.

8. GUASTI : CAUSE E RISOLUZIONE

Prima di tutte le operazioni di manutenzione e messa a punto occorre scollegare la spina elettrica.

Page 57

Anomalia

Causa Soluzione

1. Il motore non gira - Tensione troppo bassa, tensione assente

- Collegamento di alimentazione errato

- Cavo di allacciamento difettoso

- Guasto del condensatore (solo per motore a corrente alternata)

- Girante o motore bloccato

- Protezione motore disinserita per surriscaldamento, blocco, errore di tensione

- Errore di controllo / pressostato difettoso

- Fuoriuscita dal tubo o dalla connessione pneumatica

- Motore difettoso

2. Il motore ruota, ma non pompa

- Girante bloccata o usurata

- Valvola di ritegno intasata

- Valvola a saracinesca bloccata o chiusa

- Tubazione di mandata bloccata

- Bocchettone di aspirazione bloccato

- Senso di rotazione errato

- Mancanza d'acqua nel contenitore

- Sﬁato del serbatoio bloccato

- Sﬁato del corpo pompa bloccato

- Controllare l'alimentazione

- Correzione

- Sostituzione/servizio clienti

- Pulizia

- Controllo/Servizio clienti

- Controllare/sostituire

- Sostituzione/servizio clienti

- Pulizia/Sostituzione

- Pulizia

- Pulire/aprire

- Pulizia

- Correzione

- Spegnimento/servizio clienti

- Pulizia

3. Il motore ruota e si spegne

4. Il motore non si spegne

- Tensione errata o ﬂuttuante

- Protezione termica progettata in modo errato

- Consumo di corrente troppo elevato

- Errore di controllo

- La funzione del pressostato non è corretta

- Correzione/Servizio clienti

- Controllo/Servizio clienti

- Assistenza clienti

- Sostituzione/Servizio clienti

9. GARANZIA

Come produttore, garantiamo questo apparecchio per 24 mesi dalla data di acquisto. Lo scontrino fiscale vale come prova d'acquisto. Entro questo periodo di garanzia, a nostra scelta,

ripareremo o sostituiremo gratuitamente tutti i difetti attribuibili a difetti di materiale o di fabbricazione mediante riparazione o sostituzione.

Sono esclusi dalla garanzia i danni causati da un uso improprio e dall'usura. Non ci assumiamo alcun danno consequenziale causato da un guasto dell'apparecchio

10. MODIFICHE TECNICHE

Ci riserviamo il diritto di apportare modiﬁche tecniche allo scopo di ulteriore sviluppo.

Page 58

Allegato A : Linea caratteristica

Allegato B : Esempi di installazione

Installazione del pozzo con tubo

di guida

Posizionamento con anello di

supporto a pavimento

1a Piede di accoppiamento 4 Valvola di ritegno 1b Elemento di guida 5 Valvola a cassetto piana a sede conica 1c Morsetto per tubi 6 Catena di scarico con grillo 2 Raccordo a gomito ﬂangiato 7 Anello di supporto a pavimento 3 Tubo di guida 5/4'' 9 Tubo di mandata

Page 59

Allegato C : Dimensioni della pompa

Installazione del pozzo con tubo

di guida

Posizionamento con anello di

supporto a pavimento

Valori di regolazione per la fessura di taglio e l'impianto idraulico della pompa

Page 60

Allegato D : Disegno in sezione e lista ricambi

Page 61

Parte di ricambio

Pos N°

Designazione Quantità

articolo

1 17369 Motore completo SANIPUMP® ZFS 71.1 S 230 V 1 1 17368 Motore completo SANIPUMP® ZFS 71.1 T e ZFS 71.2 T 400 V 1 1 17370 Motore completo SANIPUMP® ZFS 71.3 T e ZFS 71.4 T 400 V 1 2 17356 GLRD LD1/25-G38 Lato motore 1 3 11679 Anello di sicurezza DIN471-A25x1,2 1 4 16381 Vite ad esagono incassato M8x25-A2 5 5 17377 GLRD MG1/25-G6 Lato ﬂuidi 1 6 17373

Girante ZFS 71.1 Ø135 6 17371 Girante ZFS 71.2 Ø145 1 6 17372 Girante ZFS 71.3 Ø160 1 6 17351 Girante ZFS 71,4 Ø170 1 7 17350 Coperchio ZFS 71 1 8 17109 Vite a testa svasata M5x10-A2 DIN965 3 9 17352 Collegamento a vite della lama ZFS 71 1

10 11640 Tappo a vite, bea. G 3/8 (Ventilazione) 1

10 11639 Tappo a vite G3/8 DIN910 (olio) 1 11 11663 Vite ad anello DIN 580-M8-A2 1 12 15320 Vite ad esagono incassato M6x20-A2 4 13 10008 Vite ad esagono incassato M6x10-A2 4 14 17355 Corpo pompa ZFS 71 1 15 17353 Inserto da taglio ZFS 71 1 16 17354 Lama da taglio ZFS 71 1 17 11822 O-ring 160 x 3,5-NBR70 1 18 11629 O-Ring 147 x 3 1 19 11672 Anello di tenuta 8x14x1 Cu 1 20 11659 Maniglia 1 21 10666 Vite ad esagono incassato M6x12-A2 DIN 912 2 22 17375 Spessore di rasamento 10x30x0,1 1.4301 2 22 17376 Spessore di rasamento 10x30x0,5 1.4301 2 23 11656 O-ring 125x2-NBR70 1 24 11646 Anello di tenuta 17x22x1,5 Cu per Pos 230 2 70 11645 Disco con nottolino di arresto S8x13x0,8 A2 4

11690 Wisura olio bianco tecnico NFW 0,4 L

Page 62

1. VEILIGHEID ........................................................... p 63

1.1 Kentekening van aanwijzingen in de gebruikshandleiding .p 63

1.2 Personeelscompetenties .................................................p 64

1.3 Gevaren bij niet beachten van de veiligheidsinstructies ......p 64

1.4 Veiligheidsbewust werken ..............................................p 64

1.5 Veiligheidsinstructies voor de eigenaar/bediener .............p 64

INHOUD

1.6 Veiligheidsinstructies voor onderhouds-, inspectie-

en montagewerken ........................................................p 64

Eigen ombouw en fabricage van wisselstukken .................p 65

1.7

1.8 Ontoelaatbare werkingswijzen ......................................p 65

2. ALGEMEEN ............................................................ p 65

2.1 Aansluitingen ...............................................................p 65

2.2 Aanvragen en bestellingen ............................................p 66

2.3 Technische gegevens .....................................................p 66

2.4 Toepassing ..................................................................p 66

2.5 Toebehoren .................................................................p 67

3. TRANSPORT EN TUSSENOPSLAG ...................... p 67

4. BESCHRIJVING ...................................................... p 67

4.1 Motoren .......................................................................p 67

4.2 Pompen .......................................................................p 67

4.3 Schakelapparaat (wisselstroomuitvoering) ........................p 67

5. INSTALLATIE .......................................................... p 68

5.1 Elektrisch ......................................................................p 68

5.2 Hydraulica ...................................................................p 70

5.3 Niveauregeling .............................................................p 71

6. INBEDRIJFSTELLING ............................................. p 71

7. ONDERHOUD ........................................................ p 71

STORINGEN, OORZAKEN EN VERHELPEN

........ p 71

9. GARANTIE ............................................................. p 72

10. TECHNISCHE WIJZIGINGEN ............................. p 72

Bijlage A Bijlage B Bijlage C Bijlage D

: Karakteristiek ......................................................p 73

: Inbouwvoorbeelden

: Pompafmetingen .................................................. p 74

: Doorsnedetekening en lijst met reserveonderdelen

..................................................

...

p 73

p 75

Copyright/Wettelijke bepalingen - Installatie- en onderhoudsinstructies voor de SANIPUMP® ZFS 71- Originele handleiding - Alle rechten voorbehouden. De inhoud van dit document mag niet gepubliceerd, gereproduceerd, gewijzigd of aan derden doorgegeven worden zonder schriftelijke toestemming van de fabrikant. Dit document kan zonder voorafgaande kennisgeving gewijzigd worden. Stand gebruikshandleiding : Februari 2020

Page 63

1. VEILIGHEID

PAS OP

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met lichamelijke, zintuiglijke of verstandelijke beperking of door mensen zonder ervaring of kennis, mits zij onder correct toezicht staan of instructies voor het veilige gebruik van het apparaat hebben gekregen en zij de risico's hebben begrepen. Kinderen mogen niet spelen met het apparaat. De schoonmaak en het onderhoud door de gebruiker mag niet worden uitgevoerd door kinderen zonder toezicht.

ELEKTRISCHE AANSLUITING:

De elektrische installatie moet door een erkend elektrotechnisch expert worden uitgevoerd. Het stroomcircuit van het apparaat moet worden geaard (klasse I) en beschermd door een hoge gevoeligheid aardlekschakelaar (30mA). De apparaten zonder stekkers dienen aangesloten te worden op een hoofdschakelaar op het elektriciteitsnet dat de verbreking van alle polen verzekert (scheidingsafstand voor contacten minimaal 3 mm). De koppeling moet uitsluitend worden gebruikt voor de stroomvoorziening van het apparaat. Indien de voedingskabel beschadigd is, dient deze om gevaar te voorkomen, te worden vervangen door de fabrikant, de klantenservice of mensen met soortgelijke bevoegdheden.

Deze gebruikshandleiding bevat basisaanwijzingen, die bij opstelling, werking en onderhoud aan te houden zijn. Daarom is deze gebruiksaanwijzing zeker voor montage en inbedrijfstelling door de monteur alsook door het ver-antwoordelijke vakpersoneel/operator te lezen en moet die ten allen tijde beschikbaar zijn op de plaats van gebruik van de machine/toestel.

Niet enkel de onder dit hoofdpunt veiligheid opgelijste, algemene veiligheidsaanwijzingen moeten in acht genomen worden, maar ook de onder andere hoofdpunten ingevoegde, speciale veiligheidsaanwijzingen, zoals bv. voor pri-végebruik.

1.1 Kentekening van aanwijzingen in de gebruikshandleiding Gevaar

Deze term deﬁnieert een hoog risico op gevaar dat tot overlijden of ernstig letsel kan leiden indien dit gevaar niet wordt vermeden.

Gevarenzone

Dit symbool staat voor gevaren die kunnen leiden tot de dood of ernstig letsel.

Gevaarlijke elektrische spanning

Dit symbool staat voor gevaren die gerelateerd zijn aan elektrische spanning en geeft informatie over de bescherming tegen elektrische spanning.

Materiële schade

Dit symbool staat, in combinatie met een trefwoord, voor LET OP, gevaarlijk voor het apparaat.

Page 64

Direct aan de machine aangebrachte aanwijzingen zoals bv. draairichtingspijl, kenteken van vloeistofaansluitingen, moeten absoluut gevolgd en in volledig leesbare toestand worden gehouden.

1.2 Personeelscompetenties en scholing

Het personeel voor bediening, onderhoud, inspectie en montage moet de overeenkomstige kwaliﬁcaties voor deze werken hebben. Verantwoordelijkheidsbereik, bevoegdheid en de controle van personeel moeten door de operator precies geregeld zijn. Is bij het personeel niet de nodige kennis voorhanden, dan moet dit geschoold en opgeleid worden. Dit kan, indien vereist, in opdracht van de bediener van de machine door de fabricant/leverancier gebeuren. Verder moet door de bediener verzekerd worden, dat de inhoud van de gebruikshandleiding door het personeel volledig verstaan wordt.

1.3 Gevaren bij niet beachten van de veiligheidsinstructies

Niet in acht nemen van de veiligheidsinstructies kan zowel tot gevaar voor personen alsook voor milieu en machine leiden. Het niet in acht nemen van veiligheidsinstructies kan leiden tot het verlies van eventuele schadeclaims.

In bepaalde gevallen kan niet in acht nemen bij voorbeeld volgende gevaren creëren:

• Uitvallen van belangrijke machine/toestel functies.

• Falen van voorgeschreven methodes voor onderhoud en reparaties.

• In gevaar brengen van personen door elektrische, mechanische en chemische inwerkingen.

• In gevaar brengen van milieu door lekkage van gevaarlijke stoffen.

1.4 Veiligheidsbewust werken

De veiligheidsinstructies die in deze gebruikshandleiding zijn opgelijst, de bestaande nationale voorschriften voor het vermijden van ongevallen alsook eventuele interne werk-, werkings- en veiligheidsvoorschriften van de operator moeten in acht genomen worden.

1.5 Veiligheidsinstructies voor de eigenaar/bediener

• Leiden warme of koude machineonderdelen tot gevaar, dan moeten deze onderdelen op

de bouwwerf tegen aanraken beveiligd zijn.

• Contactbescherming voor delen die bewegen (bv. koppeling) mag bij een werkende

machine niet verwijderd worden.

• Lekkages (bv. van de asdichting) van gevaarlijke transportgoederen (bv. explosief, giftig,

warm) moeten zo afgevoerd worden, dat geen gevaar voor personen en milieu ontstaat. Wettelijke bepalingen moeten ingehouden worden.

• Gevaren door elektrische energie zijn uit te sluiten (details hiervoor zie bv. in de

voorschriften van de VDE en van de plaatselijke energiebevoorradingsbedrijven).

1.6 Veiligheidsinstructies voor onderhouds-, inspectie- en

montagewerken

De eigenaar moet ervoor zorgen, dat alle onderhouds-, inspectie- en montage werken door geautoriseerd en gekwaliﬁceerd vakpersoneel uitgevoerd worden, dat zich door uitvoerige

studie van de gebruiksaanwijzing voldoende heeft geïnformeerd. In principe zijn werken aan de machine enkel in stilstand uit te voeren. De in de

gebruikshandleiding beschreven manier voor het stilzetten van de machine moet absoluut aangehouden worden.

Pompen of pomptoestellen, die middelen vervoeren die schadelijk zijn voor de gezondheid, moeten ontsmet worden. Onmiddellijk na beëindigen van de werken moeten alle veiligheids-

Page 65

en bescherminstallaties terug aangebracht resp. in functie gesteld worden. Voor de (her)inbedrijfstelling moeten de opgelijste punten in het hoofdstuk inbedrijfstelling

in acht genomen worden.

1.7 Eigen ombouw en fabricage van wisselstukken

Ombouw of veranderingen aan de machine zijn enkel na afspraak met de fabricant toegelaten. Originele wisselstukken en door de fabricant toegelaten toebehoren dragen bij tot de veiligheid. Gebruik van andere onderdelen kan de aansprakelijkheid voor de daaruit ontstaande gevolgen wegnemen.

1.8 Ontoelaatbare werkingswijzen

De bedrijfsveiligheid van de geleverde machine is enkel bij doelgericht gebruik conform hoofdstuk 2 – Algemeen van de gebruikshandleiding gegarandeerd. De grenswaardes die aangegeven zijn in het bestek mogen in geen geval overschreden worden.

Let op : Om verstopping van de pomp te voorkomen, mogen de volgende stoffen

niet in het afvalwater aanwezig zijn:

•Vaste stoffen, vezelmateriaal, teer, zand, cement, as, grof papier, papieren

handdoeken, vochtige doekjes, hygiënische artikelen, karton, vuil, afval, slachthuisafval, vetten, oliën.

•Afvalwater dat schadelijke stoffen bevat (DIN 1986-100), bijvoorbeeld

vet afvalwater van commerciële keukens. Afvoer mag alleen plaatsvinden via een vetafscheider volgens DIN 4040-1.

2. ALGEMEEN

2.1 Inleiding

Deze gebruiksaanwijzing is geldig voor de afvalwater dompelpompen SANIPUMP® ZFS 71.

Bij niet inachtneming van de gebruikshandleiding – speciaal de veiligheidsaanwijzingen alsook bij zelf ombouwen van het toestel of bij de inbouw van niet-originele wisselstukken vervalt automatisch de garantieaanspraak. Voor hieruit resulterende schade neemt de fabricant geen aansprakelijkheid op zich! Zoals elk andere elektrisch toestel kan ook dit product door ontbrekende netspanning of een technisch defect uitvallen. Als voor u daardoor schade kan ontstaan, moet conform de toepassing een noodstroomtoestel, een handmembraanpomp, een tweede toestel (dubbele installatie) en/of een netonafhankelijk alarmtoestel ingepland worden. Ook na de aankoop staan wij u als fabricant graag voor advies ter beschikking. Bij defecten of schadegevallen, wendt u zich aub tot uw handelaar.

Page 66

Producten:

SANIPUMP®ZFS71.1S SANIPUMP®ZFS71.1T

SANIPUMP®ZFS71.3T SANIPUMP®ZFS71.4T

SANIPUMP®ZFS71.2T

2.2 Aanvragen en bestellingen

Voor aanvragen en bestellingen richt u zich best tot uw vakhandelaar.

2.3 Technische gegevens

SANIPUMP

Opnamevermogen P1 [kW] 2,2 2,1 2,1 3,69 3,9 Nominaal vermogen P2 [kW] 1,6 1,7 1,7 3,2 3,2 Spanning U [V] 230 400 400 400 400 Frequentie f [Hz] 50 Nominale stroomopname I [A] 10,5 3,7 3,7 6,5 6,5 Toerental n [min-1] 2800 Max. transporthoeveelheid

[m³/h]

max

Max. transporthoogte H Max. Mediumtemperatuur t Drukaansluiting Flens DN50 Gewicht met kabel [kg] 38 38 38 44 44 Rel. inschakelduur ED S1- continu bedrijf (volledig ondergedompeld), S3 - 40 % (boven water) Minimum vloeistofniveau onderkant motorbehuizing

[m] 22 22 25 35 39

max

[°C] 40

max

ZFS 71.1 S ZFS 71.1 T ZFS 71.2 T ZFS 71.3 T ZFS 71.4 T

Materialen

Motorhuis GG 20 Loopwiel GG 20 Motoras 1.4021 Stansmes 1.4112 Pompbehuizing GG 20 Lagerhulpﬂens ST 37-2 Lagerﬂens GG 20 Glijringdichtingen SiC (siliciumcarbide) Snijﬂens 1.4112 Overige dichtingen NBR, FPM

2.4 Toepassing

De afvalwater-dompelpompen type SANIPUMP® ZFS 71 dienen voor afwatering van vuil- en vuil waterschachten, verzamelputten voor fecalieën, zuiveringsinstallaties o.a. in zones met risico op explosies. De explosiebeveiliging van de pomp is geldig, enkel in combinatie met een

schakelaar voor explosieveilige pompen met gebruik van thermische beveiliging in de wikkeling.

Het afvalwater mag geen stoffen bevatten die de materialen van de pomp van de schacht of van de schachtinbouwdelen aantasten.

Raadpleeg hiervoor de ATEX EN 60079-regelgeving, die onder andere betrekking heeft op elektrische installaties in gevaarlijke gebieden, de goedkeuring van elektrische verbruiksgoederen die beschermd zijn tegen explosies en de verantwoordelijkheid (erkenning) van deskundigen.

Begrippen :

- “Door explosie bedreigde zones“ zijn zones, waarin op basis van de lokale en operationele

verhoudingen een explosiegevoelige dreigende omgeving (gevaarlijke explosiegevoelige omgeving) kan ontstaan (explosiegevaar). (DIN VDE 0165 2.1)

- “Explosiegevoelige omgeving“ is een mix van brandbare gassen, dampen, mist of stof met lucht

Page 67

inclusief gewone bijmengingen, bv. vocht, onder atmosferische condities, waarin zich een reactie zelfstandig voortplant na ontsteking. Als atmosferische condities gelden hier totale drukken van 0,8 tot 1,1 bar en mengseltemperaturen van -20 tot +60°C. (DIN VDE 0165 2.2).

2.5 Toebehoren

Schakelkasten voor pompen met explosiebeveiliging zijn verkrijgbaar in standaard of speciale uitvoeringen met verschillende niveauregelingen.

Voor het opstellen van de pomp is een bodemsteunring (bij voorkeur voor transporteerbaar gebruik) of een koppelingsinstallatie (stationair gebruik) leverbaar.

3. TRANSPORT EN TUSSENOPSLAG

De pompen SANIPUMP® ZFS 71 moet in principe aan het hiervoor voorziene oogje aan de bovenzijde of aan de handgreep opgeheven en/of vervoerd worden. In geen geval mag de pomp aan de toevoerkabel opge-heven worden.

Voor tussentijds opslaan van de pompen is bewaring op een koele, droge, vorstvrije en donkere plaats voldoende. In het geval van langdurige opslag, dient de waaier minstens 1 keer per maand gedraaid te worden om het vastkleven van de afdichtringen te vermijden.

4. BESCHRIJVING

4.1 Motoren

De afvalwateropvoerinstallaties van de serie SANIPUMP® ZFS 71 zijn met een wissel- resp. draaistroomasynchroonmotor uitgerust. In elke van de drie motorwikkelingen zijn 2 temperatuurvoelers (bi-metaal) geïntegreerd, die als temperatuurregelaar resp. temperatuurbegrenzer (opener) werken. Wordt de motor om éen of andere reden te warm, dan springt eerst de temperatuurregelaar aan en scha-kelt de motor af. De motor mag dan bij afkoeling automatisch terug inschakelen. Warmt de motor op boven de inschakeltemperatuur van de temperatuurregelaar springt de temperatuurbegrenzer aan.

De motor mag dan uitsluitend manueel terug in gebruik worden genomen. Dit mag echter pas gebeuren, als een foutanalyse doorgevoerd en de oorzaak van de storing is opgelost.

De motoren zijn van BVS – Dortmund gecontroleerd en hebben de conformiteitscertiﬁcaten: BVS05ATEXE028X.

4.2 Pompen

De pompbehuizing en de waaier zijn uit gietijzer, de snijïnstallatie, die aan de zuigzijde voor de waaier zit, is uit een speciale legering gemaakt. Ze zorgt ervoor, dat vaste stoffen niet direct in de pomp geraken en deze dan ver-stoppen, maar dat deze eerst verkleind worden. Als drukuitgang hebben de pompen een ﬂens DN 50.

4.3 Schakeltoestel

De pompen worden zonder schakeltoestel uitgeleverd.

Page 68

5. INSTALLATIE

- Voor alle werken aan de machine moet de stroomtoevoer onderbroken worden.

- De elektrische aansluitingen mogen niet aan vochtigheid blootgesteld worden.

5.1 Elektrisch

Veiligheidsbepalingen :

•Alle gebruikte elektrische installaties moeten voldoen aan de norm IEC 364 / VDE

0100, die moeten bv. stopcontacten aardingsklemmen hebben.

•De elektrische aansluiting mag enkel door een elektrische vakman uitgevoerd

worden! De relevante VDE voorschriften 0100 in acht nemen!

•Het elektrische net, waaraan de machine wordt aangesloten, moet over een

hooggevoelige aparte FI-veiligheidsschakelaar IA <30 mA voor de sturing beschikken, of om een uitval van de sturing bij het aanspringen van de FI-veiligheidsschakelaar te voorkomen, is per pomp een FI-veiligheidsschakelaar tussen sturing en pomp te installeren. Bij installatie in bad- en douche-ruimtes zijn de overeenkomstige DIN VDE 0100 deel 701-voorschriften in acht te nehmen.

•Neem aub de voorschriften van EN 12 056-4 in acht.

•Bij een driefasige stroomaansluiting moet de externe zekering in de regel voorzien

zijn van 3-polige mechanisch vergrendelde stroomonderbrekers met de kenmerkende K-waarde. Dit zorgt voor een volledige netscheiding en voorkomt een 2-fasige werking.

•Alle elektrische toestellen zoals sturing, alarmen en stopcontact moeten in droge

ruimtes over-stroomveilig geïnstalleerd worden.

•Aanwijzing! Voor iedere montage en demontage van de pomp of andere werken

aan het toestel is deze te scheiden van het elektrische net.

•Door overbelasting kan de motor oververhitten. Bij overhitting nooit de warme

oppervlakken van de motor aanraken.

•Bij gebruik van een verlengkabel moet deze kwalitatief overeenkomen met de

meegeleverde aansluitingskabel.

De pomp in wisselstroomuitvoering moet met een extra schakelkast worden gebruikt. Deze is met volgende elementen uit te rusten: hoofdschakelaar, beveiligingen, thermisch motorbeschermrelais, condensator 60 µF, herinschakelblokkering voor begrenzerkring, meldlampen “Werking” en “Storing”, Ex i-relais en een vlotter voor bescherming tegen droog lo-pen. De pomp wordt via de aan het schakeltoestel aangesloten kabel met stekker aan een beveiligingscontactstopcon-tact aangesloten.

- Het schakeltoestel moet buiten de explosiegevoelige zone aangebracht worden!

- De vlotter voor droogloopbescherming moet zo aangebracht worden, zodat het waterniveau niet onder de onderrand van het motorhuis kan dalen.

Een verdere elektrische installatie is niet nodig. Bij behoefte kan de motorbehuizing aan de daarvoor voorziene externe aardingsklem bijkomend geaard worden.

Page 69

Wordt een schakeltoestel aan de pomp SANIPUMP® ZFS 71.1 aangesloten, dan gebeurt de aansluiting

NET

als volgt :

1~ 230 V/50 Hz

L1 N

Zekering

Motorbeveiliging

Thermische wikkelbescherming

Motorrelais

Regelkring Begrezerkring

U11U2

Condensator

TB14TB25TB3

1~ 230 V 50 Hz

Driefasigeuitvoering :

De aders van de 7-aderige aansluitkabel van de pompen in driefasige-uitvoering zijn als volgt gekentekend:

Groen/Geel PE Aardleiding (aarding)

1 U1

Drie wikkelingen, sterschakeling2 V1 3 W1 4 TB1 Tweede contact regelkring 5 TB2 Gezamenlijk contact voor regel- en begrenzerkring 6 TB3 Tweede contact begrenzerkring

Groen/Geel

PE Aardleiding

- Het schakeltoestel moet buiten de explosiegevoelige zone aangebracht worden!

- De vlotter voor droogloopbescherming moet zo aangebracht worden, zodat het waterniveau niet onder de onderrand van het motorhuis kan dalen.

Page 70

Aansluitingsplan :

Thermische wikkelbescherming

NET

3~ 400 V/50 Hz

Zekering

Motorbeveiliging

Motorrelais

V12W1

400 V 50 Hz

L3L2

Regelkring Begrezerkring

TB14TB25TB3

Groen/Geel

PE Aardleiding

Aansluiting van de thermische wikkelbeveiliging :

- Regelkring : TB1 en TB2 moeten in een schakeling zo aangesloten worden, zodat volgende functie gewaarborgd wordt: Springen deze thermovoelers aan, dan wordt de pomp afgeschakeld, tot de temperatuur terug gezakt is. Nu schakelt de pomp terug aan.

- Begrenzerkring : TB2 en TB3 moeten in een schakeltoestel zo aangesloten worden, zodat volgende functie gewaarborgd is: Springen deze thermovoelers aan, (uitval van de regelkring), dan wordt de pomp afgeschakeld en kan uitsluitend terug manueel in bedrijf worden genomen. Dit mag echter pas gebeuren,

als een foutanalyse doorgevoerd en de oorzaak van de storing is opgelost.

5.2 Hydraulica

- De vuil water-dompelpomp moet goed tegen het aanzuigen van lucht worden beschermd!

- Deze pompen mogen niet in droge opstelling gemonteerd worden, omdat de explosiebeveiliging een minimum wa-terstand tot onderkant motorbehuizing voorschrijft.

Opstelling met vloersteunring :

- Vloersteunring aan aanzuigﬂens van pomp monteren en pomp opstellen. Daarbij op voldoende standvastheid van de pomp letten.

- Drukzijde met ﬂens DN 50 aansluiten

- Als er een slang aan de drukleiding wordt geïnstalleerd, dan moeten knikken vermeden worden.

- Toevoerkabel knikvrij, zonder trekbelasting en zonder schuurplaatsen leggen.

Opstelling voor schachtinbouw :

- Buizenspanner aan schachtbinnenkant positioneren en met twee schroeven los vastmaken.

- Positie van de geleidingsbuisopname van de koppelvoet peilen, Koppelvoet aan de schachtbodem installeren en met de meegeleverde pluggen voor zware lasten monteren.

Page 71

- Drukleiding en kranen spanningsvrij installeren.

- Bevestig de geleidebuis aan de koppelingsbasis, zaag de juiste lengte af, bevestig de buizenspanner en draai hem deﬁnitief vast.

- Koppelingsstuk en drainageketting aan pomp monteren, pomp aan de ketting (schuif de geleidingsbuis in het koppelstuk) aftappen en klik in, bevestig de ketting grijpklaar aan de buizenspanner.

- Toevoerkabel knikvrij, zonder trekbelasting en zonder schuur-plaatsen leggen.

5.3 Niveauregeling

De pompen SANIPUMP® ZFS 71 moeten zo via een niveauregeling gestuurd worden, dat een daling van het waterniveau tot onder het minimumniveau (onderkant motorbehuizing) absoluut vermeden wordt.

De niveauregeling kan bv. via vlotterschakelaars, elektropneumatisch (drukschakelaar) of via andere geschikte methodes gebeuren. Het inschakelpunt van de pomp moet zo ingesteld worden, dat de pomp volledig in het water is ondergedompeld.

Wordt de niveauregeling via vlotterschakelaar gedaan, dan moet het signaal van de vlotter via veilige Exi – relais worden doorgegeven.

6. INBEDRIJFSTELLING

Alle aansluitingen nogmaals controleren op correcte montage, afsluitschuiver op doorlaat zetten en niveausturing op correcte functie controleren. Bij uitvoering van de proeﬂoop buisleidingen op dichtheid controleren en eventueel opnieuw dichten.

7. ONDERHOUD

Koppel de installatie los van het elektriciteitsnet voordat u met werkzaamheden begint.

Na respectievelijk halfjaarlijks tot jaarlijkse periode moet de olievoorraad in de dichtingsdrager als volgt gecontroleerd worden: De pomp op propere ondergrond zo aan de kant leggen, dat de olievulschroef naar boven wijst. Deze schroef wordt uitgedraaid en de oliestand gecontroleerd. Ontbreekt gewoon een kleine hoeveelheid olie, dan kan de olievoorraad probleemloos aangevuld worden. Bij substantieel olieverlies of een menging van de olie met water moet de klantendienst geïnformeerd worden. Is de olie met water gemengd, zijn de afdichtingen door de fabrikant of een toegelaten vakbedrijf te controleren en eventueel te vervangen.

Ook alle andere onderhoudswerken aan de pomp en aan de elektrische installatie moeten halfjaarlijks tot jaarlijks (resp. volgens geval ook in kortere intervallen) door de fabrikant of een toegelaten vakbedrijf uitgevoerd worden. Bij schade aan de pomp en/of de elektrische installatie, informeer aub per kerende de klantendienst.

8. STORINGEN, OORZAKEN EN VERHELPEN

Trek de stekker uit het stopcontact alvorens werkzaamheden aan het systeem uit te voeren.

Page 72

Storing Oorzaak Oplossing

1. Motor draait niet - Netspanning ontbreekt of verkeerd

- onjuiste verbinding

- defecte voedingskabel

- defecte / verkeerde condensator

- Waaier/snijmes geblokkeerd

- geactiveerde motorbeveiliging (oververhitting, blokkering, spanningsfout of ander defect)

- Stuurfout / defecte vlotter schakelaar

- Motor defect

2. Motor draait, maar pompt niet

- Waaier verstopt of versleten

- Terugslagklep verstopt

- Schuifafsluiter verstopt/afgesloten

- Drukleiding verstopt / slang geknikt

- Aanzuigstuk verstopt

- Draairichting verkeerd

- Gebrek aan water in schacht

- Spanningstoevoer controleren

- Aansluiting corrigeren

- Vervanging (klantenservice)

- Reinigen

- Controleer, informeer de klantenservice

- Vervanging (klantenservice)

- Reinigen/verwisselen

- Reinigen

- Reinigen/openen

- Reinigen/knikken verwijderen

- Reinigen

- correctie

- Uitschakelen/informeren bij klantenservice

3. Motor draait en schakelt uit

4. Motor schakelt niet uit

- Spanning is verkeerd of ﬂuctueert

- Thermische beveiliging verkeerd ontworpen

- Stroomverbruik te hoog

- Controllerfout

- Vlotterschakelaar fout/defect

- Correctie/Klantenservice

- Controleren/Klantenservice

- Klantenservice

- Vervanging/Klantenservice

9. GARANTIE

Als fabrikant gaan we uit van een garantie van 24 maanden vanaf de aankoopdatum voor dit apparaat. Als bewijs geldt uw aankoopfactuur. Binnen deze garantietermijn zullen we eventuele gebreken als gevolg van materiaal- of fabricagefouten gratis repareren of vervangen. De garantie dekt geen schade veroorzaakt door onjuist gebruik en slijtage. Gevolgschade door falen van het apparaat wordt door ons niet geaccepteerd.

10. TECHNISCHE WIJZIGINGEN

We behouden ons het recht voor technische wijzigingen aan te brengen in het belang van verdere ontwikkeling.

Page 73

Bijlage A : Karakteristiek

Bijlage B : Inbouwvoorbeelden

Schachtinbouw met geleidebuis Opstelling met vloersteunring

1a Koppelingsvoet 4 Terugstroombeveiliging 1b Geleidingsstuk 5 Penschuifafsluiter 1c Buizenspanner 6 Drainageketting met sluiting 2 Flensspruitstuk 7 Vloersteunring 3 Geleidebuis 5/4'' 9 Drukleiding

Page 74

Bijlage C : Pompafmetingen

Schachtinbouw met geleidebuis

Opstelling met vloersteunring

Instelwaarden voor snijopening en pomphydrauliek

Page 75

Bijlage D : Doorsnedetekening en lijst met reserveonderdelen

Page 76

Reserveonderdelenlijst

Pos. Art.nr. Aanduiding

Hoeveelheid

1 17369 Motor compleet SANIPUMP® ZFS 71.1 S 230 V 1 1 17368 Motor compleet SANIPUMP® ZFS 71.1 T en ZFS 71.2 T 400 V 1 1 17370 Motor compleet SANIPUMP® ZFS 71.3 T en ZFS 71.4 T 400 V 1 2 17356 GLRD LD1/25-G38 Motorzijde 1 3 11679 Borgring DIN471-A25x1,2 1 4 16381 Binnenzeskantschroef M8x25-A2 5 5 17377 GLRD MG1/25-G6 Vloeistofkant 1 6 17373 Waaier ZFS 71.1 Ø135 1 6 17371 Waaier ZFS 71.2 Ø145 1 6 17372 Waaier ZFS 71.3 Ø160 1 6 17351 Waaier ZFS 71.4 Ø170 1 7 17350 Kap ZFS 71 1 8 17109 Verzonken schroef M5x10-A2 DIN965 3

9 17352 Messchroefverbinding ZFS 71 1 10 11640 Borgschroef, bea. G 3/8 (Ontluchting) 1 10 11639 Afsluitschroef G3/8 DIN910 (Olie) 1 11 11663 Ringschroef DIN 580-M8-A2 1 12 15320 Binnenzeskantschroef M6x20-A2 4 13 10008 Binnenzeskantschroef M6x10-A2 4 14 17355 Pompbehuizing ZFS 71 1 15 17353 Snijplaat ZFS 71 1 16 17354 Stansmes ZFS 71 1 17 11822 O-ring 160 x 3,5-NBR70 1 18 11629 O-ring 147 x 3 1 19 11672 Afdichtingsring 8x14x1 Cu 1 20 11659 Handgreep 1 21 10666 Binnenzeskantschroef M6x12-A2 DIN 912 2 22 17375 Opvulschijf 10x30x0,1 1.4301 2 22 17376 Opvulschijf 10x30x0,5 1.4301 2 23 11656 O-ring 125x2-NBR70 1 24 11646 Afdichtingsring 17x22x1,5 Cu voor pos 230 2 70 11645 Vergrendelingsschijf S8x13x0,8 A2 4

11690 Wisura technische witte olie NFW 0,4 L

Page 77

1. SEGURIDAD ....................................................... pág.78

1.1

Identiﬁcación de las indicaciones en el manual de instrucciones

1.2 Cualiﬁcación del personal y formación ....................... pág.79

Riesgos en caso de incumplimiento de las indicaciones de seguridad

1.3

1.4 Trabajar de forma segura .......................................... pág.79

ÍNDICE

Indicaciones de seguridad para el operador / operario

1.5

1.6 Indicaciones de seguridad durante los trabajos

de mantenimiento, inspección e instalación .................. pág.79

1.7

Transformaciones no autorizadas y fabricación

de piezas de recambio ............................................. pág.80

1.8 Modos de funcionamiento no autorizados ................... pág.80

2. GENERALIDADES ............................................. pág. 80

2.1 Descripción .............................................................. pág.80

2.2 Consultas y pedidos ................................................. pág.81

2.3 Datos técnicos .......................................................... pág.81

2.4 Ámbito de aplicación ............................................... pág.81

2.5 Accesorios .............................................................. pág.82

3. TRANSPORTE Y

ALMACENAMIENTO TEMPORAL ........................pág. 82

pág.78

. pág.79

.... pág.79

4. DESCRIPCIÓN ................................................... pág. 82

4.1 Motores ................................................................... pág.82

4.2 Bombas ................................................................... pág.82

4.3 Dispositivo de conmutación

(variante de corriente alterna) ..

pág.82

5. INSTALACIÓN ................................................... pág. 83

5.1 Sistema eléctrico ....................................................... pág.83

5.2 Sistema hidráulico ..................................................... pág.85

5.3 Regulación de nivel ................................................... pág.86

6. PUESTA EN SERVICIO .....................................pág. 86

7. MANTENIMIENTO ...........................................pág. 86

8. AVERÍAS: CAUSAS Y SUBSANACIÓN...........pág. 86

9. GARANTÍA ........................................................pág. 87

10. MODIFICACIONES TÉCNICAS ...................... pág. 87

Anexo A Anexo B Anexo C Anexo D

: Curvas características ....................................... pág.88

: Ejemplos de instalación

: Dimensiones de las bombas .............................. pág.89

: Dibujo seccional y listado de piezas de recambio

.........................................

pág.88

pág.90

Copyright / Aviso legal - Manual de instalación y mantenimiento / montaje SANIPUMP® ZFS 71- Instrucciones originales de servicio Todos los derechos reservados. Los contenidos de este documento no deben divulgarse, reproducirse, modiﬁcarse ni comunicarse a terceros sin la autorización por escrito del fabricante. Este documento podrá estar sujeto a modiﬁcaciones sin aviso previo.

Versión del manual : Febrero de 2020

Page 78

1. SEGURIDAD

ATENCIÓN

Este aparato puede utilizarse por niños de 8 años como mínimo y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia o conocimientos, siempre que se encuentren bajo vigilancia o si se les proporcionan las instrucciones relativas para el uso seguro del electrodoméstico y son conscientes de los riegos a los que se exponen. Los niños no deben jugar con el aparato. Los niños sin vigilancia no deben encargarse de la limpieza ni del mantenimiento que debe realizar el usuario.

CONEXIÓN ELÉCTRICA:

La instalación eléctrica debe realizarse por un profesional cualiﬁcado en electrotécnica. El circuito de alimentación del aparato debe conectarse a tierra (clase I) y protegerse con un diferencial de alta sensibilidad (30mA). Los aparatos sin conectores deben conectarse a un interruptor principal de la alimentación eléctrica que garantice la desconexión de todos los polos (distancia de separación de los contactos de 3mm como mínimo). La conexión debe servir exclusivamente para la alimentación del aparato.

Si el cable de alimentación está dañado, debe reemplazarlo

el fabricante,

su servicio posventa o personas de similar cualiﬁcación para evitar cualquier peligro.

Este manual de instrucciones contiene información básica que se debe tener en cuenta durante el montaje, funcionamiento y mantenimiento. Por lo tanto, el instalador y el personal especializado/operador responsables deberán leer antes de la instalación y la puesta en servicio este manual de instrucciones que deberá estar siempre disponible en el lugar de instalación de la máquina/unidad. No sólo deben tenerse en cuenta las indicaciones generales de seguridad enumeradas en este punto principal "Seguridad", sino también las indicaciones especiales de seguridad insertadas en otros puntos principales, p. ej., para uso privado.

1.1 Identicación de las indicaciones en el manual de instrucciones Peligro

Este término deﬁne un peligro de alto riesgo que, si no se evita, puede provocar la muerte o heridas graves

Zona peligrosa

Este símbolo identiﬁca peligros que pueden provocar la muerte o heridas.

Tensión eléctrica peligrosa

Este símbolo identiﬁca peligros inherentes a la tensión eléctrica y da información sobre la protección contra la tensión eléctrica.

Daños materiales

Este símbolo identiﬁca peligro, en combinación con la palabra clave ATENCIÓN, para la máquina.

Page 79

Las indicaciones que se encuentran en la máquina, como p. ej. ﬂecha de sentido de rotación, marcado de las conexiones de los ﬂuidos, deben ser tenidas en cuenta y conservadas para que sean totalmente legibles.

1.2 Cualicación del personal y formación

El personal encargado del manejo, mantenimiento, inspección e instalación debe poseer la cualiﬁcación correspondiente para llevar a cabo estos trabajos. El ámbito de responsabilidad, las competencias y la supervisión del personal deben ser reguladas con precisión por el operador. Si el personal no tuviese los conocimientos necesarios, deberá ser formado e instruido. En caso de que sea necesario, podrá ser llevado a cabo por el fabricante/ proveedor en nombre del operador de la máquina. Además, el operador debe asegurarse de que el personal entienda completamente el contenido del manual de instrucciones.

1.3 Riesgos en caso de incumplimiento de las indicaciones de

seguridad

El incumplimiento de las indicaciones de seguridad puede poner en peligro a las personas, al medioambiente y a la máquina. El incumplimiento de las indicaciones de seguridad puede conllevar la pérdida de cualquier indemnización por daños y perjuicios.

En concreto, la inobservancia puede provocar, por ejemplo, los siguientes peligros:

• Fallo de funciones esenciales de la máquina/unidad

• Fallo de métodos prescritos para llevar a cabo el mantenimiento y conservación

• Peligro a las personas como consecuencia de inﬂuencias eléctricas, mecánicas y químicas

• Peligro para el medioambiente por fuga de sustancias peligrosas.

1.4 Trabajar de forma segura

Deben observarse las indicaciones de seguridad enumeradas en el presente manual de instrucciones, las prescripciones nacionales en materia de prevención de accidentes y todas las normas internas de trabajo, funcionamiento y de seguridad del operador.

1.5 Indicaciones de seguridad para el operador/operario

• Si los componentes calientes o fríos de la máquina pudiesen entrañar peligros, estos

componentes deberán ser asegurados por el cliente contra contactos.

• La protección contra contactos de los componentes móviles (p. ej., acoplamiento) no

debe ser retirada en caso de que la máquina se encuentre en funcionamiento.

• Las fugas (p. ej., de la junta del eje) de materiales bombeados peligrosos (p. ej.,

explosivos, tóxicos, calientes) deben eliminarse de modo que no se cree peligro para las personas y el medioambiente. Deben respetarse las disposiciones legales.

• Deben excluirse los riesgos causados por la energía eléctrica (para más detalles, consulte,

p. ej., en las normas nacionales y de las empresas locales de suministro de energía).

1.6 Indicaciones de seguridad durante los trabajos de mantenimiento,

inspección e instalación

El operador deberá asegurarse de que todos los trabajos de mantenimiento, de inspección y de instalación sean llevados a cabo por personal especializado, autorizado y cualiﬁcado que haya

obtenido suﬁciente información mediante el concienzudo estudio del manual de instrucciones. En principio, los trabajos en la máquina sólo deben realizarse con la máquina parada. Se

debe respetar estrictamente el procedimiento descrito en el manual de instrucciones para parar la máquina.

Page 80

Deberán descontaminarse las bombas o grupos de bombas que bombeen medios peligrosos para la salud. Inmediatamente después de terminar los trabajos se deben volver a instalar los dispositivos de seguridad y de protección o volver a ponerlos a funcionamiento.

Antes de volver a poner la máquina en servicio, se deben tener en cuenta los puntos indicados en la sección Puesta en servicio.

1.7 Transformaciones no autorizadas y fabricación de piezas de

recambio

La máquina sólo podrá ser transformada o modiﬁcada previa consulta con el fabricante. Las piezas de recambio originales y accesorios autorizados por el fabricante sirven para ﬁnes de seguridad. El uso de otros componentes puede invalidar la responsabilidad por las consecuencias resultantes.

1.8 Modos de funcionamiento no autorizados

La seguridad de funcionamiento de la máquina suministrada sólo quedará garantizada si se utiliza con arreglo al uso previsto descrito en la sección 2- Generalidades del manual de instrucciones. Los valores límite especiﬁcados en la hoja de datos no deben superarse en ningún caso.

Aviso: Para evitar que la bomba se obstruya, las aguas residuales no deben

contener las siguientes sustancias:

•Materiales sólidos, ﬁbras, alquitrán, arena, cemento, ceniza, papel

grueso, pañuelos de papel, toallitas húmedas, artículos de higiene, cartón, escombros, basura, despojos, grasas, aceites.

•Aguas residuales con sustancias nocivas (DIN 1986-100), p. ej., aguas

residuales que contengan grasa de cocinas industriales. El vertido sólo se debe realizar a través de un separador de grasa con arreglo a la norma DIN 4040-1.

2. GENERALIDADES

2.1 Descripción

Este manual de instrucciones es válido para las bombas sumergibles para aguas residuales SANIPUMP®ZFS71.

El incumplimiento del manual de instrucciones, especialmente las indicaciones de seguridad, y la transformación no autorizada del dispositivo o la instalación de piezas de recambio no originales anularán automáticamente la garantía. ¡El fabricante no se hará responsable de los daños que se deriven de ello! Como cualquier aparato eléctrico, este producto puede fallar debido a la ausencia de tensión de red o como consecuencia de un fallo técnico. En caso de que como consecuencia de ello pudieran producirse daños, se deberán tener previstos, con arreglo a la aplicación, un generador de emergencia, una bomba de membrana manual, una segunda unidad (unidad doble) y/o un sistema de alarma no conectado a la red. Incluso después de la compra, como fabricante estaremos encantados de asesorarle. En caso de defectos o daños, póngase en contacto con su distribuidor.

Page 81

Productos :

SANIPUMP®ZFS71.1S SANIPUMP®ZFS71.1T

SANIPUMP®ZFS71.3T SANIPUMP®ZFS71.4T

SANIPUMP®ZFS71.2T

2.2 Consultas y pedidos

Para realizar consultas y pedidos póngase en contacto con su distribuidor.

2.3 Datos técnicos

SANIPUMP

Potencia absorbida P1 [kW] 2,2 2,1 2,1 3,69 3,9 Potencia nominal P2 [kW] 1,6 1,7 1,7 3,2 3,2 Tensión U [V] 230 400 400 400 400 Frecuencia f [Hz] 50 Consumo de corriente nominal I [A] 10,5 3,7 3,7 6,5 6,5 Velocidad n [min-1] 2800 Cantidad Altura máx. de bombeo

[m]

max

Temperatura máx. del ﬂuido t

[°C]

max

Conexión de presión Brida DN50 Peso con cable [kg] 38 38 38 44 44 Duración relativa de conexión S1- Funcionamiento continuo (completamente inundado), S3 - 40% (emergido) Nivel mínimo de líquido Borde inferior de la carcasa del motor

máx. de bombeo Q

[m³/h] 17

max

ZFS 71.1 S ZFS 71.1 T ZFS 71.2 T ZFS 71.3 T ZFS 71.4 T

22 22 25 35 39

Materiales

Carcasa del motor GG 20 Impulsor GG 20 Eje del motor 1.4021 Cuchilla de corte 1.4112 Carcasa de la bomba GG 20 Brida auxiliar del cojinete ST 37-2 Brida del cojinete GG 20

Cierres mecánicos

SiC (

Carburo de silicio

)

Brida de corte 1.4112 Otras juntas NBR, FPM

2.4 Ámbito de aplicación

Las bombas sumergibles para aguas residuales modelo SANIPUMP® ZFS 71 sirven para drenar arquetas de aguas sucias y aguas residuales, fosas colectoras de aguas fecales, depuradoras, etc. en áreas con riesgo de explosión. La protección contra explosiones de la bomba sólo se aplica en

combinación con un dispositivo de conmutación para bombas con protección contra explosiones con evaluación de la protección térmica del devanado.

Las aguas residuales no deben contener sustancias que ataquen los materiales de la bomba de la arqueta o los componentes de la arqueta.

Consulte la norma ATEX EN 60079, que se reﬁere, entre otras cosas, a las instalaciones eléctricas en áreas peligrosas, a la aprobación de consumibles eléctricos protegidos contra explosiones y a la responsabilidad (reconocimiento) de los expertos.

Términos:

- Las “áreas con riesgo de explosión” son aquellas áreas en las que pueden formarse atmósferas

explosivas en cantidades peligrosas (atmósferas potencialmente explosivas) debido a circunstancias locales y de funcionamiento (riesgo de explosión). (DIN VDE 0165 2.1)

Page 82

- “Atmósfera explosiva” es una mezcla de gases, vapores, nieblas o polvos con aire, incluidos aditivos

habituales, p. ej., humedad, en condiciones atmosféricas en las que se propaga automáticamente una reacción tras la ignición. En este caso, las condiciones atmosféricas son presiones totales de 0,8 a 1,1 bares y temperaturas de la mezcla de -20 a +60°C. (DIN VDE 0165 2.2).

2.5 Accesorios

Todas las bombas de la serie SANIPUMP® ZFS 71 se suministran con un extremo de cable suelto. Los dispositivos de conmutación con protección contra explosiones se encuentran disponibles tanto en la variante estándar como en la variante especial con diferentes controles de nivel.

Para montar la bomba, se suministra un conjunto de soporte (preferiblemente para uso portátil) o un dispositivo de acoplamiento (uso estacionario).

3. TRANSPORTE Y ALMACENAMIENTO TEMPORAL

Las bombas SANIPUMP® ZFS 71deben elevarse y/o transportarse siempre del ojal que se encuentra en la parte superior o en el mango. En ningún caso, la bomba debe elevarse del cable de alimentación.

Para almacenar las bombas temporalmente, es suﬁciente con almacenarlas en un recinto fresco, seco, libre de heladas y oscuro. El impulsor debe girarse al menos 1 vez al mes si la bomba va a almacenarse durante un período de tiempo prolongado para impedir que los cierres mecánicos se peguen entre sí.

4. DESCRIPCIÓN

4.1 Motores

Las bombas SANIPUMP® ZFS 71 están equipadas con motores asíncronos de corriente alterna o trifásicos. En cada uno de los tres devanados del motor hay 2 sensores de temperatura (bimetálicos) que funcionan como reguladores de temperatura o limitadores de temperatura (contacto normalmente cerrado). Si por cualquier razón el motor se calienta demasiado, el regulador de temperatura se activará primero y desconectará el motor. El motor puede volver a conectarse automáticamente cuando se enfríe. Si el motor se calienta por encima de la temperatura de disparo del regulador de temperatura, se activará el limitador de temperatura.

En este caso, el motor solo podrá volver a ponerse en servicio manualmente. Sin embargo, esto no

debe hacerse hasta que se haya realizado un análisis de errores y se haya subsanado la causa de la avería.

Los motores son comprobados por BVS Dortmund y cuentan con los certiﬁcados de conformidad: BVS 05 ATEX E 028 X.

4.2 Bombas

La carcasa de la bomba y el impulsor son de fundición gris. El dispositivo de corte que se encuentra en el lado de succión delante del impulsor está fabricado de una aleación especial. Garantiza que las sustancias sólidas no entren directamente en la bomba y que la obstruyan, sino que sean trituradas. Las bombas cuentan con una brida DN 50 como salida de presión.

4.3 Dispositivo de conmutación

Las bombas se suministran sin dispositivo de conmutación.

Page 83

5. INSTALACIÓN

- Antes de realizar cualquier trabajo en la unidad, desconecte el suministro de corriente.

- Las conexiones eléctricas no deben estar expuestas a la humedad.

5.1 Sistema eléctrico

Normativas de seguridad :

•Todos los sistemas eléctricos utilizados deben cumplir la norma IEC 364 / VDE 0100,

es decir, los enchufes deben tener terminales de puesta a tierra.

•¡La conexión eléctrica sólo debe ser llevada a cabo por un electricista especializado!

¡Tenga en cuenta las normas VDE 0100 pertinentes!

•La red eléctrica a la que se conecta la unidad debe contar con un interruptor de

corriente residual separado de alta sensibilidad IA <30 mA delante del sistema de mando, o para evitar un fallo de la unidad de control cuando se active el interruptor de corriente residual, se debe instalar un interruptor de corriente residual en cada bomba entre la unidad de control y la bomba. Al instalarse en baños o duchas, se deben tener en cuenta las normas correspondientes DIN VDE 0100 Parte 701.

•Tenga en cuenta las prescripciones de la norma EN 12 056-4.

•En caso de corrientes trifásicas, el fusible externo debe bloquearse mecánicamente

con interruptores automáticos tripolares con la característica K. Esto garantiza el aislamiento completo de la red y evita el funcionamiento en dos fases.

•Todos los dispositivos eléctricos, como unidad de control, transmisor de alarma y

tomas de corriente deben instalarse en estancias secas protegidas contra inundaciones.

•Atención: Antes de montar y desmontar la bomba o de llevar a cabo otros trabajos

en la unidad, se debe desconectar de la red eléctrica.

•La sobrecarga puede sobrecalentar el motor. En caso de sobrecalentamiento, no

toque nunca las superﬁcies calientes del motor.

•Si se utiliza un cable alargador, éste debe ser de la misma calidad que el cable de

conexión suministrado.

La bomba en la variante de corriente alterna debe ponerse en funcionamiento con un dispositivo de conmutación auxiliar. que se debe equipar con los siguientes elementos: interruptor principal, fusibles, contactor de potencia, relé térmico guardamotor, condensador de funcionamiento 60 µF, enclavamiento de rearranque para circuito limitador, luces de aviso “Funcionamiento” y “Fallo”, relé Ex-i y un ﬂotador para la protección contra marcha en seco. La bomba se conecta a una toma de corriente con toma de tierra por medio del cable conectado al dispositivo de conmutación con conector Schuko.

- ¡El dispositivo de conmutación debe colocarse fuera del área con riesgo de explosión!

- El ﬂotador para la protección contra marcha en seco se debe colocar de modo que no sea posible que el nivel de agua descienda por debajo del borde inferior de la carcasa del motor.

No es necesario realizar otra instalación eléctrica. En caso necesario, la carcasa del motor también puede conectarse a tierra en el terminal externo de puesta a tierra previsto a tal efecto.

Page 84

Si se conecta un dispositivo de conmutación a la bomba SANIPUMP® ZFS 71.1 la conexión se realiza

RED

de la siguiente manera :

1~ 230 V/50 Hz

L1 N

Fusible

Protección

del motor

Relé de

motor

U11U2

Condensador

Protección térmica

del devanado

Circuito

regulador

TB14TB25TB3

Circuito

limitador

1~ 230 V 50 Hz

Verde/Amarillo PE

Conductor de protección

Variante trifásica :

Los conductores del cable de conexión de 7 hilos de las bombas en la variante trifásica están marcados de la siguiente manera :

Verde/Amarillo PE Conductor de protección (puesta a tierra)

1 U1

Tres devanados, conexión en estrella2 V1 3 W1 4 TB1 Segundo contacto del circuito regulador 5 TB2 Contacto común para el circuito regulador y el circuito limitador 6 TB3 Segundo contacto del circuito limitador

- ¡El dispositivo de conmutación debe colocarse fuera del área con riesgo de explosión!

- El ﬂotador para la protección contra marcha en seco se debe colocar de modo que no sea posible que el nivel de agua descienda

por debajo del borde inferior de la carcasa del motor.

Page 85

Diagrama eléctrico :

RED

3~ 400 V/50 Hz

Fusible

Protección

del motor

Relé de

motor

V12W1

3~ 400 V 50 Hz

L3L2

Protección térmica

del devanado

Circuito

regulador

TB14TB25TB3

Conductor de protección

Circuito

limitador

Verde/Amarillo PE

Conexión de la protección térmica del devanado :

- Circuito regulador: TB1 y TB2 deben conectarse en un dispositivo de conmutación de modo que se garantice la siguiente función: Si estos sensores térmicos se activan, la bomba se desconectará hasta que la temperatura vuelva a bajar. A continuación, la bomba se volverá a conectar.

- Circuit limitador : TB2 y TB3 deben conectarse en un dispositivo de conmutación de modo que se garantice la siguiente función: Si estos sensores térmicos se activan, (fallo del circuito regulador), la bomba se desconectará y solo podrá volver a ponerse en servicio manualmente.

Sin embargo, esto no debe

hacerse hasta que se haya realizado un análisis de errores y se haya subsanado la causa de la avería.

5.2 Sistema hidráulico

- ¡La bomba sumergible para aguas residuales debe protegerse eﬁcazmente contra la succión de aire!

- Estas bombas no deben montarse en una instalación seca ya que la protección contra explosiones exige un nivel mínimo de agua hasta el borde inferior de la carcasa del motor.

Montaje con conjunto de soporte :

- Monte el conjunto de soporte a la brida de aspiración de la bomba e instale la bomba. Al hacerlo, asegúrese de que la bomba tenga suﬁciente estabilidad.

- Conecte el lado de presión con la brida DN 50

- Si en el lado de presión se tiende una manguera, se deben evitar que se formen dobleces.

- Tienda el cable de alimentación sin dobleces, sin tensiones de tracción y sin abrasiones.

Instalación para montaje en arqueta :

- Coloque el soporte de tubos en el borde interior de la arqueta y fíjelo con dos tornillos sin apretarlos.

- Sondee la posición del alojamiento del tubo guía de la base del acoplamiento, alinee la base del acoplamiento en el fondo de la arqueta y móntelo con los tacos para carga pesada suministrados.

- Instale la línea de presión y las válvulas sin tensión.

Page 86

- Coloque el tubo guía en la base del acoplamiento, córtelo a la longitud correcta, coloque el soporte de tubos y, ﬁnalmente, atorníllelo.

- Monte la pieza del acoplamiento y la cadena de drenaje en la bomba, drene la bomba y acóplela a la cadena (enrosque el tubo guía en la pieza del acoplamiento), ﬁje la cadena al soporte de tubos de modo que esté siempre a mano.

- Tienda el cable de alimentación sin dobleces, sin tensiones de tracción y sin abrasiones.

5.3 Regulación de nivel

Las bombas SANIPUMP® ZFS 71 deben controlarse por medio de una regulación de nivel de modo que se evite una caída del nivel de agua por debajo del nivel mínimo permitido (borde inferior de la carcasa del motor).

El nivel puede regularse, p. ej., por medio de un interruptor de ﬂotador, electroneumáticamente (interruptor de presión) u otros métodos adecuados. El punto de conexión de la bomba se debe ajustar de modo que la bomba esté completamente sumergida en el agua.

Si el nivel se regula por medio de interruptores de ﬂotador, la señal de los ﬂotadores debe transmitirse por medio de un relé Ex-i de seguridad intrínseca.

6. PUESTA EN SERVICIO

Vuelva a comprobar si todas las conexiones están correctamente instaladas, ajuste la compuerta de cierre en posición de paso y compruebe que el control de nivel funciona correctamente. Al realizar la marcha de prueba, compruebe si las tuberías presentan fugas y, en caso necesario, vuelva a sellarlas.

7. MANTENIMIENTO

¡Antes de realizar cualquier trabajo se debe desconectar la unidad de la red!

Transcurrido un período de funcionamiento de seis meses a un año, se debe controlar el nivel de aceite de los portajuntas de la siguiente manera: Coloque la bomba sobre una superﬁcie limpia de modo que el tornillo de llenado de aceite apunte hacia arriba. Desenrosque este tornillo para comprobar el nivel de aceite. Si sólo falta una pequeña cantidad de aceite, el depósito de aceite se puede rellenar sin problemas. Si hay una pérdida considerable de aceite o si el aceite se mezcla con agua, se debe informar al servicio postventa. Si el aceite se ha mezclado con agua, el fabricante o una empresa autorizada deberán comprobar los cierres mecánicos y sustituirlos, en caso necesario.

El resto de los trabajos de mantenimiento en la bomba o en el sistema eléctrico deberán ser llevados a cabo también cada seis meses o una vez al año (o a intervalos más cortos en función de la aplicación) por el fabricante o una empresa autorizada. En caso de daños en la bomba y/o en el sistema eléctrico, informe inmediatamente al servicio postventa.

8. AVERÍAS : CAUSAS Y SUBSANACIÓN

¡Antes de realizar cualquier trabajo en la unidad, se debe desconectar el enchufe de red!

Page 87

Avería Causa Subsanación

1. El motor no gira - No hay tensión de red o es errónea

- Conexión defectuosa

- Cable de corriente dañado

- Condensador dañado/erróneo

- Impulsor/cuchilla de corte bloqueados

- Guardamotor activado (sobrecalentamiento, bloqueo, fallo de tensión u otro daño)

- Error en el control/interruptor de ﬂotador dañado

- motor defectuoso

2. El motor gira pero no bombea

- Impulsor bloqueado o desgastado

- Válvula de retención bloqueada

- Corredera de cierre bloqueada/ desgastada

- Línea de presión bloqueada/manguera doblada

- Boquilla de succión bloqueada

- Sentido de rotación incorrecto

- Falta agua en la arqueta

- Compruebe la fuente de alimentación

- Corrija la conexión

- Sustitución (servicio postventa)

- Limpieza

- Comprobación, informe al servicio postventa

- Sustitución (servicio postventa)

- Limpieza/sustitución

- Limpieza

- Limpieza/apertura

- Limpieza/elimine las dobleces

- Limpieza

- Corrección

- Desconexión/informe al servicio postventa

3. El motor se desconecta durante el arranque

4. El motor no se desconecta

- Tensión incorrecta o ﬂuctuante

- Protección térmica diseñada incorrectamente

- Consumo de corriente demasiado elevado

- Error de la unidad de control

- Interruptor de ﬂotador erróneo/dañado

- Corrección/servicio postventa

- Comprobación/servicio postventa

- Servicio postventa

- Sustitución/servicio postventa

9. GARANTÍA

Como fabricante ofrecemos para este dispositivo una garantía de 24 meses a partir de la fecha de compra. Como justificante servirá la factura de compra. Dentro de este período de garantía reemplazaremos o sustituiremos, a nuestra discreción, todos los defectos atribuibles a defectos de material o de fabricación. Quedan excluidos de la garantía los defectos atribuibles a un uso inadecuado y a desgaste. No asumiremos ningún daño consecuente causado por el fallo del dispositivo.

10. MODIFICACIONES TÉCNICAS

Nos reservamos el derecho de realizar modiﬁcaciones técnicas para continuar desarrollando nuestros productos.

Page 88

Anexo A : Curvas características

Anexo B : Ejemplos de instalación

Montaje en arqueta con tubo guía Montaje con conjunto de soporte

1a Base del acoplamiento 4 Válvula de retención 1b Pieza guía 5 Compuerta de cuña plana 1c Soporte de tubos 6 Cadena de descenso con grillete 2 Codo con brida 7 Conjunto de soporte 3 Tubo guía 5/4'' 9 Línea de presión

Page 89

Anexo C : Dimensiones de las bombas

Montaje en arqueta con tubo guía Montaje con conjunto de soporte

Valores de ajuste para ranura de corte y sistema hidráulico de las bombas

Page 90

Anexo D : Dibujo seccional y listado de piezas de recambio de la bomba

Page 91

Listado de piezas de recambio

Pos. Nº art. Denominación Cantidad

1 17369 Motor completo SANIPUMP® ZFS 71.1 S 230 V 1 1 17368 Motor completo SANIPUMP® ZFS 71.1 T y ZFS 71.2 T 400 V 1 1 17370 Motor completo SANIPUMP® ZFS 71.3 T y ZFS 71.4 T 400 V 1 2 17356 Cierre mecánico LD1/25-G38 lado del motor 1 3 11679 Anillo de seguridad DIN471-A25x1,2 1 4 16381 Tornillo Allen M8x25-A2 5 5 17377 Cierre mecánico MG1/25-G6 lado del material 1 6 17373 Impulsor ZFS 71.1 Ø135 1 6 17371 Impulsor ZFS 71.2 Ø145 1 6 17372 Impulsor ZFS 71.3 Ø160 1 6 17351 Impulsor ZFS 71.4 Ø170 1 7 17350 Tapa ZFS 71 1 8 17109 Tornillo avellanado M5x10-A2 DIN965 3

9 17352 Racor de cuchilla ZFS 71 1 10 11640 Tornillo de cierre, mecaniz. R 3/8 (tubo de ventilación) 1 10 11639 Tornillo de cierre R3/8 DIN910 (aceite) 1 11 11663 Tornillo con argolla DIN 580-M8-A2 1 12 15320 Tornillo Allen M6x20-A2 4 13 10008 Tornillo Allen M6x10-A2 4 14 17355 Carcasa de la bomba ZFS 71 1 15 17353 Placa de corte ZFS 71 1 16 17354 Cuchilla de corte ZFS 71 1 17 11822 Junta tórica 160 x 3,5-NBR70 1 18 11629 Junta tórica 147 x 3 1 19 11672 Anillo obturador 8x14x1 Cu 1 20 11659 Mango 1 21 10666 Tornillo Allen M6x12-A2 DIN 912 2 22 17375 Arandela de ajuste 10x30x0,1 1.4301 2 22 17376 Arandela de ajuste 10x30x0,5 1.4301 2 23 11656 Junta tórica 125x2-NBR70 1 24 11646 Anillo obturador 17x22x1,5 Cu para Pos 230 2 70 11645 Arandela moleteada S8x13x0,8 A2 4

11690 Aceite blanco técnico NFW Wisura 0,4 L

Page 92

1. SEGURANÇA ......................................................... p. 93

1.1 Marcação de avisos no manual de instruções

1.2 Qualiﬁcação e formação do pessoal ............................. p. 94

1.3

1.4 Trabalhar de forma segura ............................................ p. 94

ÍNDICE

1.5

1.6 Instruções de segurança para os trabalhos

de manutenção, inspeção e montagem ........................... p. 94

1.7

1.8 Modos de funcionamento não autorizados .....................p. 95

2. INFORMAÇÕES GERAIS ..................................... p. 95

2.1 Pertença .....................................................................p. 95

2.2 Pedidos e encomendas ................................................p. 96

2.3 Dados técnicos ............................................................p. 96

2.4 Campo de aplicação ...................................................p. 96

2.5 Acessórios ..................................................................p. 97

4. DESCRIÇÃO ........................................................... p. 97

4.1 Motores ......................................................................p. 97

4.2 Bombas ......................................................................p. 97

4.3 Aparelho de comutação (versão AC) .............................. p. 97

.....................

Perigos em caso de inobservância das instruções de segurança

Instruções de segurança para a operadora/o utilizador

Modiﬁcações não autorizadas e produção de peças sobressalentes

..........p. 94

TRANSPORTE E ARMAZENAMENTO INTERMEDIÁRIO

p. 93

p. 94

.p. 95

.. p. 97

5. INSTALAÇÃO ........................................................ p. 97

5.1 Sistema elétrico ............................................................p. 98

5.2 Sistema hidráulico ...................................................... p. 100

5.3 Regulação do nível ....................................................p. 100

6. COLOCAÇÃO EM FUNCIONAMENTO ..............p. 100

7. MANUTENÇÃO/CONSERVAÇÃO .....................p. 101

8. FALHAS, CAUSAS E RESOLUÇÃO ....................p. 101

9. GARANTIA ..........................................................p. 102

10. ALTERAÇÕES TÉCNICAS .................................p. 102

Anexo A Anexo B Anexo C Anexo D

: Características .................................................. p. 103

Exemplos de montagem

: Dimensões da bomba ........................................ p. 104

Desenho seccional e lista de peças sobressalentes

.........................................

p. 103

...p. 115

Copyright / Menções legais - Manual de instalação e de manutenção / montagem SANIPUMP® ZFS 71 – Manual de serviço de origem Todos os direitos reservados. Os conteúdos deste documento não devem ser divulgados, reproduzidos, modiﬁcados ou divulgado a terceiros, salvo autorização por escrito do fabricante. Este documento pode ser sujeito a alterações sem aviso prévio. Versión del manual : Fevereiro de 2020

Page 93

1. SEGURANÇA

ATENÇÃO

Este aparelho pode ser utilizado por crianças com, pelo menos, 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou de conhecimentos, desde que sejam corretamente vigiadas ou recebam instruções sobre a utilização do aparelho com total segurança e caso tenham compreendido os riscos associados. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não devem

ser realizadas por crianças sem supervisão.

LIGAÇÃO ELÉTRICA:

A instalação elétrica deve ser realizada por um proﬁssional qualiﬁcado em eletrotecnia. O circuito de alimentação do aparelho deve ser ligado à terra (classe I) e protegido por um disjuntor diferencial de alta sensibilidade (30 mA). Os aparelhos sem ﬁchas devem ser ligados a um interruptor principal na alimentação elétrica de modo a garantir que todos os polos são desligados (a distância de separação entre contactos deve ser no mínimo de 3 mm). A ligação deve servir exclusivamente para a alimentação do aparelho.

Em caso de danos no cabo de alimentação, este deve ser substituído pelo fabricante ou pelo serviço técnico para evitar situações de risco.

Este manual de instruções contém informações básicas que devem ser observadas durante a instalação, operação e manutenção. Por este motivo, este manual de instruções deve ser lido pelo instalador e pelo pessoal técnico/operador responsável antes da instalação e colocação em funcionamento e deve estar sempre disponíveis no local de instalação da máquina/sistema.

Não apenas as instruções gerais de segurança listadas neste ponto principal Segurança devem ser observadas, mas também as instruções especiais de segurança inseridas em outros pontos principais, por exemplo, para uso privado.

1.1 Marcação de avisos no manual de instruções Perigo

Este termo deﬁne um perigo com riscos elevados que podem conduzir à morte ou a ferimentos graves, caso não seja evitado.

Zona de perigo

Este símbolo caracteriza, perigos que podem conduzir à morte ou a ferimentos.

Alimentação eléctrica perigosa

Este símbolo caracteriza, perigos inerentes à alimentação eléctrica e dá informações sobre a proteção contra a alimentação eléctrica.

Danos materiais

Este símbolo caracteriza, em combinação com a palavra-chave ATENÇÃO, perigos para a máquina.

Page 94

Instruções ﬁxadas diretamente na máquina como, por exemplo sentido da seta de rotação, marcação das ligações de líquido, devem ser observadas e mantidas num estado totalmente legível.

1.2 Qualicação e formação do pessoal

O pessoal para a operação, manutenção, inspeção e montagem deve ter as qualiﬁcações adequadas para este trabalho. A área de responsabilidade, responsabilidade e monitorização do pessoal deve ser regulada com precisão pela operadora. Se o pessoal não possuir os conhecimentos necessários, este deve ser formado e instruído. Se necessário, isto pode ser feito pelo fabricante/fornecedor em nome da operadora da máquina. Além disso, a operadora deve certiﬁcar-se de que o conteúdo do manual de instruções é totalmente compreendido pelo pessoal.

1.3 Perigos em caso de inobservância das instruções de segurança

A inobservância das instruções de segurança pode pôr em perigo as pessoas, o meio ambiente e a máquina. A inobservância das instruções de segurança pode levar à perda de eventuais pedidos de indemnização.

A inobservância pode causar, por exemplo, os seguintes perigos:

• Falha de funções importantes da máquina/sistema

• Falha dos métodos prescritos para a manutenção e conservação

• Perigo para pessoas devido a inﬂuências elétricas, mecânicas e químicas

• Perigo para o meio ambiente devido a fugas de substâncias perigosas.

1.4 Trabalhar de forma segura

As instruções de segurança contidas neste manual de instruções, os regulamentos nacionais de prevenção de acidentes existentes e quaisquer instruções internas de trabalho, operação e manutenção devem ser observadas.

1.5 Instruções de segurança para a operadora / o utilizador

• Se as peças quentes ou frias da máquina representarem perigo, estas peças devem ser

protegidas contra contacto por parte do cliente.

• A proteção contra o contacto com peças móveis (p. ex., acoplamento) não pode ser

removida com a máquina em funcionamento.

• As fugas (p. ex., do vedante de eixo) de substâncias perigosas (p. ex., explosivas,

tóxicas, quentes) devem ser removidas de modo a não representarem perigo para as pessoas ou para o meio ambiente. Os regulamentos legais devem ser respeitados.

• Os perigos da energia elétrica devem ser excluídos (para mais detalhes, consulte, por

exemplo, os regulamentos da VDE e as empresas locais de fornecimento de energia).

1.6 Instruções de segurança para os trabalhos de manutenção,

inspeção e montagem

A operadora deve garantir que todos os trabalhos de manutenção, inspeção e instalação sejam realizados por pessoal técnico autorizado e qualiﬁcado,

que tenha estudado cuidadosamente o manual de instruções e obtido informações suﬁcientes. Em princípio, os trabalhos na máquina só devem ser realizados com a máquina parada.

O procedimento descrito no manual de instruções para parar a máquina deve ser rigorosamente respeitado.

As bombas ou unidades de bomba que transportam meios nocivos à saúde devem ser

Page 95

descontaminadas. Imediatamente após a conclusão dos trabalhos, todos os dispositivos de segurança e de proteção devem ser montados de novo ou postos em funcionamento.

Antes da (re)colocação em funcionamento, devem ser observados os pontos listados na secção de colocação em funcionamento.

1.7 Modicações não autorizadas e produção de peças sobressalentes

A máquina só pode ser transformada ou modiﬁcada após consulta ao fabricante. As peças sobressalentes e acessórios originais autorizados pelo fabricante servem para ﬁns de segurança. A utilização de outras peças pode anular a responsabilidade pelas consequências daí resultantes.

1.8 Modos de funcionamento não autorizados

A segurança operacional da máquina fornecida só é garantida se esta for utilizada de acordo com o previsto no capítulo 2 - Informações gerais do manual de instruções. Os valores-limite especiﬁcados na folha de dados não podem, em caso algum, ser ultrapassados.

Aviso : Para evitar o entupimento da bomba, as seguintes substâncias não

devem estar contidas nas águas residuais:

• Materiais sólidos, bras, alcatrão, areia, cimento, cinzas, papel

grosso, toalhas de papel, toalhetes húmidos, artigos de higiene, cartão, entulho, resíduos, resíduos de matadouros, gorduras, óleos.

• Águas residuais contendo substâncias nocivas (DIN 1986-100),

por exemplo, águas residuais gordas de cozinhas de cantinas. A gordura só pode ser introduzida através de um separador de gordura de acordo com a norma DIN 4040-1.

2. INFORMAÇÕES GERAIS

2.1 Pertença

Este manual de instruções é válido para a bomba submersível para águas residuais do tipo SANIPUMP® ZFS 71.

A inobservância do manual de instruções - em particular das instruções de segurança -, assim como a modiﬁcação não autorizada do aparelho ou a instalação de peças sobressalentes não originais anula automaticamente a garantia. O fabricante não se responsabiliza por quaisquer danos daí resultantes! Como qualquer outro aparelho elétrico, este produto pode falhar devido a uma falta de energia ou a um defeito técnico. Se isso puder causar danos, um gerador de energia de emergência, uma bomba de diafragma manual, um segundo sistema (sistema duplo) e/ou um sistema de alarme independente da rede devem ser planeados de acordo com a aplicação. Também após a compra nós estamos à sua disposição como um fabricante para lhe consultar. Em caso de defeitos ou danos, contacte o seu revendedor.

Page 96

Produtos :

SANIPUMP®ZFS71.1S SANIPUMP®ZFS71.1T

SANIPUMP®ZFS71.3T SANIPUMP®ZFS71.4T

SANIPUMP®ZFS71.2T

2.2 Pedidos e encomendas

Por favor, encaminhe os seus pedidos e as suas encomendas para o seu revendedor especializado.

2.3 Dados técnicos

SANIPUMP

Potência do motor P1 [kW] 2,2 2,1 2,1 3,69 3,9 Potência nominal P2 [kW] 1,6 1,7 1,7 3,2 3,2 Tensão U [V] 230 400 400 400 400 Frequência f [Hz] 50 Consumo da corrente nominal I [A] 10,5 3,7 3,7 6,5 6,5 Rotação n [min-1] 2800 Produção máx. Q Altura máx. manométrica H Temperatura máx. do meio t Ligação de pressão Flange DN50 Peso com cabo [kg] 38 38 38 44 44 Ciclo de funcionamento real ED S1- funcionamento contínuo (completamente inundado), S3 - 40% (submerso) Nível de enchimento mínimo do líquido

[m³/h] 17

max

[m] 22 22 25 35 39

max

[°C] 40

max

ZFS 71.1 S ZFS 71.1 T ZFS 71.2 T ZFS 71.3 T ZFS 71.4 T

Borda inferior da carcaça do motor

Materiais

Carcaça do motor GG 20 Rotor GG 20 Eixo do motor 1.4021 Lâmina de cortar 1.4112 Caixa da bomba GG 20 Flange auxiliar ST 37-2 Flange GG 20 Vedações de anel deslizante SiC (carboneto de silício) Flange de corte 1.4112 Outros vedantes NBR, FPM

2.4 Campo de aplicação

As bombas submersíveis para águas residuais do tipo SANIPUMP® ZFS 71 são utilizadas para a drenagem de águas residuais e poços de esgotos, fossas de recolha de águas residuais, estações de tratamento de águas residuais, etc., em áreas potencialmente explosivas.

A proteção contra explosão da bomba só se aplica em conjunto com um aparelho de comutação para bombas protegidas contra explosão com avaliação da proteção térmica do enrolamento.

As águas residuais não devem conter substâncias que ataquem os materiais da bomba do eixo ou os componentes do eixo.

Consulte o regulamento ATEX EN 60079, relativo, entre outras coisas, às instalações eléctricas em áreas perigosas, à aprovação de consumíveis eléctricos protegidos contra explosões e à responsabilidade (reconhecimento) de peritos.

Termos:

- “Atmosferas potencialmente explosivas” são áreas em que uma atmosfera explosiva pode ocorrer em quantidades perigosas (atmosfera explosiva perigosa) devido às condições locais e operacionais (perigo de explosão) (DIN VDE 0165 2.1).

- “Atmosfera explosiva”, uma mistura de gases, vapores, névoas ou poeiras inﬂamáveis com o ar, incluindo aditivos normais, por exemplo a humidade, em condições atmosféricas em que uma reação

Page 97

se propaga independentemente após ignição. As condições atmosféricas aqui são pressões totais de 0,8 a 1,1 bar e temperaturas de mistura de -20 a +60°C (DIN VDE 0165 2.2).

2.5 Acessórios

Todas as bombas da série SANIPUMP® ZFS 71 são fornecidas com uma extremidade de cabo livre. Os aparelhos de comutação para bombas com proteção contra explosão estão disponíveis em versões padrão ou especiais com vários controlos de nível.

Está disponível um anel de suporte de chão (de preferência para uso transportável) ou um dispositivo de acoplamento (uso estacionário) para conﬁgurar a bomba.

TRANSPORTE E ARMAZENAMENTO INTERMEDIÁRIO

As bombas SANIPUMP® ZFS 71 devem ser sempre levantadas e/ou transportadas no olhal previsto para tal na parte superior ou na pega. A bomba não pode em caso algum ser levantada pelo cabo de alimentação.

Para o armazenamento intermédio das bombas é suﬁciente armazená-las num local fresco, seco, sem gelo e escuro. O rotor deve ser rodado pelo menos uma vez por mês, quando a bomba for armazenada durante um período de tempo mais longo, para evitar que os empanques mecânicos se colem entre si.

4. DESCRIÇÃO

4.1 Motores

As bombas SANIPUMP® ZFS 71 estão equipados com um motor assíncrono de corrente alternada ou trifásico. Dois sensores de temperatura (bimetálicos) estão integrados em cada um dos três enrolamentos do motor, que funcionam como controladores de temperatura ou limitadores de temperatura (contactos normalmente fechados). Se o motor ﬁcar demasiado quente por qualquer motivo, o controlador de temperatura responde primeiro e desliga o motor. O motor pode então ligar-se novamente automaticamente quando arrefecer. Se o motor aquecer acima da temperatura de disparo do controlador de temperatura, o limitador de temperatura responde.

O motor só pode ser colocado novamente em funcionamento de forma manual.

pode ser feito depois de ter sido realizada uma análise de falhas e eliminada a causa da falha.

Os motores são testados pela BVS Dortmund e possuem os certiﬁcados de conformidade : BVS05ATEXE028X.

4.2 Bombas

A caixa da bomba e o rotor são feitos de ferro fundido cinzento, o dispositivo de corte, que está localizado no lado de sucção em frente ao rotor, é feito de uma liga especial. Garante que os sólidos não entram diretamente na bomba e depois a entupem, mas que são primeiro esmagados. As bombas têm um ﬂange DN 50 como saída de pressão.

4.3 Aparelho de comutação

As bombas são fornecidas sem aparelho de comutação.

No entanto, isto só

5. INSTALAÇÃO

- Desligue a fonte de alimentação antes de realizar qualquer trabalho no sistema.

- As ligações elétricas não devem ser expostas à humidade.

Page 98

5.1 Sistema elétrico

Regra de segurança :

•Todos os sistemas elétricos utilizados devem estar em conformidade com a norma IEC 364 / VDE 0100, ou seja, as tomadas devem ter terminais de ligação à terra.

•A ligação elétrica só pode ser efetuada por um eletricista qualiﬁcado! Respeite os regulamentos VDE 0100 relevantes!

•A rede elétrica à qual o sistema está ligado deve ter um disjuntor de corrente residual de alta sensibilidade IA <30 mA a montante do sistema de comando ou, para evitar uma falha do sistema de comando quando o disjuntor de corrente residual responde, deve ser instalado um disjuntor de corrente residual entre o sistema de comando e a bomba para cada bomba. Ao instalar em casas de banho e chuveiros, devem ser respeitados os regulamentos DIN VDE 0100 Parte 701 correspondentes.

•Por favor, observe os regulamentos da EN 12 056-4.

•No caso de uma ligação trifásica de corrente, o fusível externo deve ser geralmente fornecido com disjuntores tripolares com a característica K. Isso garante o isolamento completo da rede elétrica e evita a operação em 2 fases.

•Todos os dispositivos elétricos, como sistema de comando, dispositivo de alarme e tomada, devem ser instalados em salas secas para evitar inundações.

•Atenção! A bomba deve ser separada da rede elétrica antes de cada montagem e desmontagem da bomba ou de outros trabalhos no sistema.

•A sobrecarga pode provocar o sobreaquecimento do motor. Nunca toque nas superfícies quentes do motor em caso de sobreaquecimento.

•Se for utilizado um cabo de extensão, este deve ser da mesma qualidade que o cabo de ligação fornecido.

A bomba em modelo de corrente alternada deve ser operada com um aparelho de comutação auxiliar. Este deve estar equipado com os seguintes elementos:

Interruptor principal, fusíveis, contactor de potência, relé térmico de proteção do motor, condensador operacional 60 µF, intertravamento de partida para circuito do limitador, lâmpadas de sinalização “operação” e “falha”, relé Ex i - e um ﬂutuador para proteção contra funcionamento a seco.

A bomba é ligada a uma tomada de corrente com contacto de ligação à terra através do cabo ligado ao aparelho de comutação com uma ﬁcha de ligação à terra.

- O aparelho de comutação deve ser instalado fora da área de perigo!

- O ﬂutuador para a proteção contra funcionamento a seco deve ser montado de tal forma que não seja possível que o nível de água caia abaixo da borda inferior da carcaça do motor.

Page 99

Não é necessária uma instalação elétrica adicional. Se necessário, a caixa do motor pode ser

REDE

adicionalmente ligada à terra através do terminal externo de ligação à terra previsto para o efeito. Se um aparelho de comutação estiver ligado à bomba SANIPUMP® ZFS 71.1, a ligação é feita da

seguinte forma:

1~ 230 V/50 Hz

L1 N

Fusível

Disjuntor

Protecção térmica

na bobinagem

Relé motor

Circuito de

controlo

Circuito

limitador

Condensador

TB14TB25TB3

U11U2

1~ 230 V 50 Hz

Verde/Amarelo PE

Condutor de proteção

Modelo trifásico :

Os ﬁos do cabo de ligação de 7 ﬁos das bombas trifásicas estão marcados da seguinte forma:

Verde/Amarelo PE Condutor de proteção (ligação à terra)

1 U1

Três enrolamentos, conexão estrela2 V1 3 W1 4 TB1 Segundo contacto do circuito de controlo 5 TB2 Contacto comum para o circuito do controlador e limitador 6 TB3 segundo contacto do circuito do limitador

- O aparelho de comutação deve ser instalado fora da área de perigo!

- O ﬂutuador para a proteção contra funcionamento a seco deve ser montado de tal forma que não seja possível que o nível de água caia abaixo da borda inferior da carcaça do motor.

Page 100

Esquema de ligação do motor trifásico :

REDE

3~ 400 V/50 Hz

Fusível

L3L2

Disjuntor

Relé motor

V12W1

Protecção térmica

na bobinagem

Circuito de

controlo

TB14TB25TB3

Circuito

limitador

400 V

50 Hz

Ligação da proteção térmica do enrolamento :

- Circuito de controlo: TB1 e TB2 devem ser ligados num aparelho de comutação de tal forma que a seguinte função seja garantida: Se estes sensores térmicos responderem, a bomba é desligada até que a temperatura desça novamente. Agora a bomba liga-se novamente.

- Circuit limiteur: TB2 e TB3 devem ser ligados num aparelho de comutação de tal forma que a seguinte função seja garantida: Se estes sensores térmicos responderem (falha do circuito de controlo), a bomba é desligada e só pode ser reiniciada manualmente. No entanto, isto só pode ser feito depois de ter

sido realizada uma análise de falhas e eliminada a causa da falha.

Verde/Amarelo PE

Condutor de proteção

5.2 Sistema hidráulico

- A bomba submersível para águas residuais deve ser protegida eﬁcazmente contra a aspiração de ar !

- Estas bombas não devem ser instaladas em instalações secas, uma vez que a proteção contra explosões prescreve um nível mínimo de água até à extremidade inferior da carcaça do motor.

Instalação com anel de suporte de piso :

- Montar o anel de suporte do piso no ﬂange de sucção da bomba e conﬁgurar a bomba. Certiﬁque-se de que a bomba está suﬁcientemente estável.

- Ligar o lado da pressão com ﬂange DN 50

- Se uma mangueira for instalada no lado da pressão, as curvas devem ser evitadas.

- Coloque o cabo de alimentação sem dobras, sem carga de tração e sem atrito.

Instalação para a instalação do poço :

- Posicione o grampo do tubo na borda interna do poço e ﬁxe-o de forma solta com dois parafusos.

- Soe a posição do suporte do tubo guia do pé de acoplamento, alinhe o pé de acoplamento no fundo do poço e monte-o com os pinos de serviço pesado fornecidos.

- Instale o tubo de pressão e os acessórios sem tensão.

- Coloque o tubo guia no pé de acoplamento, serrado no comprimento correto, encaixe o grampo do tubo e, ﬁnalmente, aperte bem.

100
